Как устроен электродвигатель: типы, устройство, принцип работы, параметры, производители

Устройство Электродвигателя .Как он работает? – E-Motors

4 октября 2021

Электродвигатель – устройство, которое занимается преобразованием электроэнергии в механическую. Он работает, используя принцип электромагнитной индукции.В последнее время он все сильнее популяризируется на автомобильном рынке в качестве перспективного направления развития автопромышленности. Поэтому есть смысл подробнее ознакомиться с устройством электромобиля, его двигателя, за которым может быть будущее отрасли.


Принцип работы и устройство:
Электродвигатель включает в себя статор и ротор. Вращающееся магнитное поле в статоре действует на обмотку ротора и наводит в нём ток индукции, возникает вращающий момент, который приводит в движение ротор. Электроэнергия, поступающая на обмотки мотора, преобразуется в механическую энергию вращения.

Благодаря развитию технологии электродвигатели нашли применение в разных отраслях, например, автомобилестроении. Причем они способны использоваться либо отдельно, либо совместно с двигателем внутреннего сгорания (ДВС).

Последний вариант – гибридные авто.

От электродвигателей, применяемых на производствах, агрегат для авто отличается малыми габаритами, но повышенной мощностью. К тому же современные разработки все больше отдаляют двигатели для автомобилей от иных подобных устройств. Характеристиками электромобилей являются не только показатели мощности, крутящего момента, но и частота вращения, ток и напряжение. Поскольку от этих данных зависит передвижение и обслуживание авто.
Чтобы лучше разобраться в многообразии, которое нам дарит авторынок, стоит рассмотреть существующие виды электродвигателей для электромобилей.

Их можно условно классифицировать по типу тока:

устройства переменного тока;
конструкции постоянного тока;
решения универсального образца (способны функционировать от постоянного и переменного тока).
Электродвигатели переменного тока делятся на группы:

асинхронные – скорость вращения магнитного поля статора выше скорости вращения ротора;
синхронные – частоты вращения магнитного поля статора и ротора совпадают.
С учетом используемого количества фаз, электрические устройства разделяют на: одно-, двух-, трехфазные.

Если привести реальные образцы, используемые известными автопроизводителями, то хороший пример применения трехфазного агрегата асинхронного типа – Volt от Chevrolet. Он является гибридным автомобилем. Пример трехфазного синхронного двигателя — i-MiEV от Mitsubishi. А этот автомобиль является исключительно электрическим.
Следует отметить, что у разных производителей разные двигатели, отличающиеся массой, мощностью, габаритами и прочими параметрами.

Есть еще одна классификация – по конструкции щеточно-коллекторного узла. Такие агрегаты бывают:

Бесколлекторными. Представляют собой замкнутую систему, в которую входят: преобразователь координат, инвертор и извещатель положения.

Коллекторными. Щеточно-коллекторный узел играет роль в такой конструкции одновременно и извещателя положения ротора, и переключателя тока в обмотках. В основном используется ток постоянной частоты.
коллекторный роторРотор электродвигателя
В конструкциях электромобилей зачастую задействуются коллекторные моторы, хотя есть примеры и с иными моделями. Как вариант — автомобиль «Санрейсер», в котором установлен как раз бесколлекторный двигатель от компании General Motors. При массе 3,6 кг его КПД составляет 92%.

Нельзя не отметить еще один тип двигателя, который используется в некоторых современных моделях авто. Это система мотор-колесо. Пример — спорт-кар Volage. В такой конструкции предусмотрена возможность регенерации энергии торможения. Для этого используется тяговый двигатель Active Wheel. Он весит всего 7 кг, что позволяет добиться приемлемой массы колеса – 11 кг.

Самой распространенной сегодня конструкцией является решение с питанием от аккумуляторной батареи. Она нуждается в регулярной зарядке, способной реализоваться за счет внешних источников, генератора в конструкции и рекуперации энергии торможения. Генератор действует от ДВС, поэтому такая схема работы уже не относится к чисто электрическим. Подобные машины называют гибридными.

Преимущества и недостатки электродвигателей
Выделим достоинства электрических агрегатов:

высокий коэффициент полезного действия – до 95 процентов;
компактность, малый вес;
простота использования;
экологичность;
долговечность;
создается максимальный показатель крутящего момента на любой отметке скорости;

воздушное охлаждение;
способны функционировать в режиме генератора;
не нужна коробка передач;
возможность рекуперации энергии торможения.
В качестве примера удачной разработки модели с высокими характеристиками можно привести мотор от Yasa Motors. Инженеры компании создали агрегат, который при весе 25 кг способен выдавать до 650 Нм крутящего момента.
Что касается недостатков непосредственно электродвигателя, то их нет. Больше вопросов вызывает питание агрегата, что, собственно, и тормозит распространение, широкое использование технологии. Поэтому на данный момент большей популярностью пользуются гибридные авто, нежели электромобили. Благодаря такой схеме увеличивается запас хода, позволительно использовать менее мощные и дорогостоящие аккумуляторные батареи.

Устройство электромобиля

Если сравнивать электромобиль с авто, где используется ДВС, он характеризуется более простой схемой, минимальным числом движущихся элементов. Следовательно, такое решение является более надежным.

Главные составляющие электромобиля:

непосредственно электродвигатель;
питающая аккумуляторная батарея разной емкости, которая связана с мощностью мотора;
упрощенная трансмиссия;
инвертор;
зарядное устройство на борту;
электронная система управления элементами конструкции;
преобразователь.
Питание мотора в этой схеме организовывает, конечно же, тяговая аккумуляторная батарея. Зачастую задействуется литий-ионный тип, включающий в себя несколько модулей, подключенных последовательно. На выходе аккумулятора формируется напряжение от 300 (В) постоянного тока. Это значение определяется моделью авто. Современные образцы способны создавать и 700 В. Пример – автомобили Lola-Drayson, разработанные для гонок. Они оснащаются батареями напряжением 700 (В) и емкостью 60 кВт⋅ч.

Для корректного взаимодействия емкость батареи подбирается с учетом мощности двигателя. Этот показатель в подавляющем большинстве конструкций составляет от 15 до 200 (кВт). Если сравнить электрический двигатель с ДВС, то у первого КПД составляет 95%, а у другого – 25%. Разница существенна.

Имеются примеры в автомобилестроении, когда в конструкции используется несколько агрегатов. Они могут приводить в движение определенные колеса. Такой принцип организации позволяет увеличить тяговую мощность авто. Двигатель, интегрированный в колесо, имеет массу преимуществ, однако такое устройство тягового электродвигателя характеризуется ухудшенной управляемостью транспортного средства. Поэтому разработчики продолжают вести активную деятельность в этом направлении.

электродвигатель с редукторомЭлектродвигатель с редуктором (вид снизу)
Что касается трансмиссии, то у электромобиля она имеет упрощенный вид. Многие конструкции оснащены одноступенчатым редуктором. Благодаря инвертору происходит преобразование высокого напряжения постоянного тока батареи. За счет наличия в конструкции бортового зарядного устройства гарантируется зарядка аккумулятора от электросети бытового назначения.

Обеспечением зарядки дополнительной батареи на 12 (В) занимается преобразователь. Эта батарея задействуется в качестве питающего элемента различных устройств транспортного средства:

аудиосистемы;
климат-контроля;
освещения;
отопительной системы;
прочих элементов.
Система управления организовывает такие процессы:

мониторинг используемой энергии;
управление рекуперацией энергии торможения;

оценка уровня заряда;
управление динамикой движения;
обеспечение необходимого режима перемещения транспортного средства;
регулировка тяги;
управление напряжением.
Система объединяет блок управления, датчики и прочие элементы других систем авто. Благодаря датчикам оценивается уровень давления в тормозной системе, разряда батареи, а также положение селектора переключения передач, тормозной педали и педали газа. По данным этих устройств обеспечивается оптимальное перемещение электромобиля с учетом текущих условий. На панели приборов традиционно отображаются основные показатели функционирования транспортного средства.
Внешне электромобиль не имеет отличий от традиционного автомобиля с ДВС, однако основные расхождения находятся в области эксплуатации: высокая стоимость, необходимость длительной зарядки, ограниченный ход. Поэтому устройство электромобиля имеет определенные расхождения с составом традиционного транспортного средства.

Затраты на содержание электромобиля зачастую ниже, чем авто с ДВС, особенно в тех государствах, где стоимость электроэнергии низкая.

Рассказать

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Принцип работы и устройство электродвигателей?

Под электродвигателем подразумевается электротехнический механизм, который используется для получения механической энергии из электричества. Такое устройство распространено во всех сферах деятельности, включая промышленность и бытовую технику.  Назначением техсредства считается приведение в движение присоединенных к нему механизмов. Есть большое количество модификаций электрического двигателя, но все они работают на одних и тех же принципах и имеют обязательный набор узлов.

Общая информация

Электродвигатели получили широкое распространение из-за нескольких качеств. Среди них:

• универсальность. Механизмы используются в различных сферах;
• простота и надежность;
• большой ресурс.

Используется несколько видов электродвигателей. По типу питания они могут быть постоянного и переменного тока. В первом случае электроэнергию двигатель получает от аккумулятора, батареи или блока. При переменном типе двигателя соединение идет напрямую к электросети.

Принцип работы может быть синхронным и асинхронным. У механизма с синхронизацией есть обмотка на роторе, на которую подается напряжение. Асинхронные модели не обладают такими элементами и отличаются сниженной вращательной скоростью из-за отсутствия статорного магнитного поля.

Сам процесс взаимодействия осуществляется на основе влияния магнитного поля на элементы двигателя и приведение их во вращение. При поступлении в электродвигатель энергии внутри возникает электромагнитная индукция, которая в виде силы передается на вращающие сегменты.

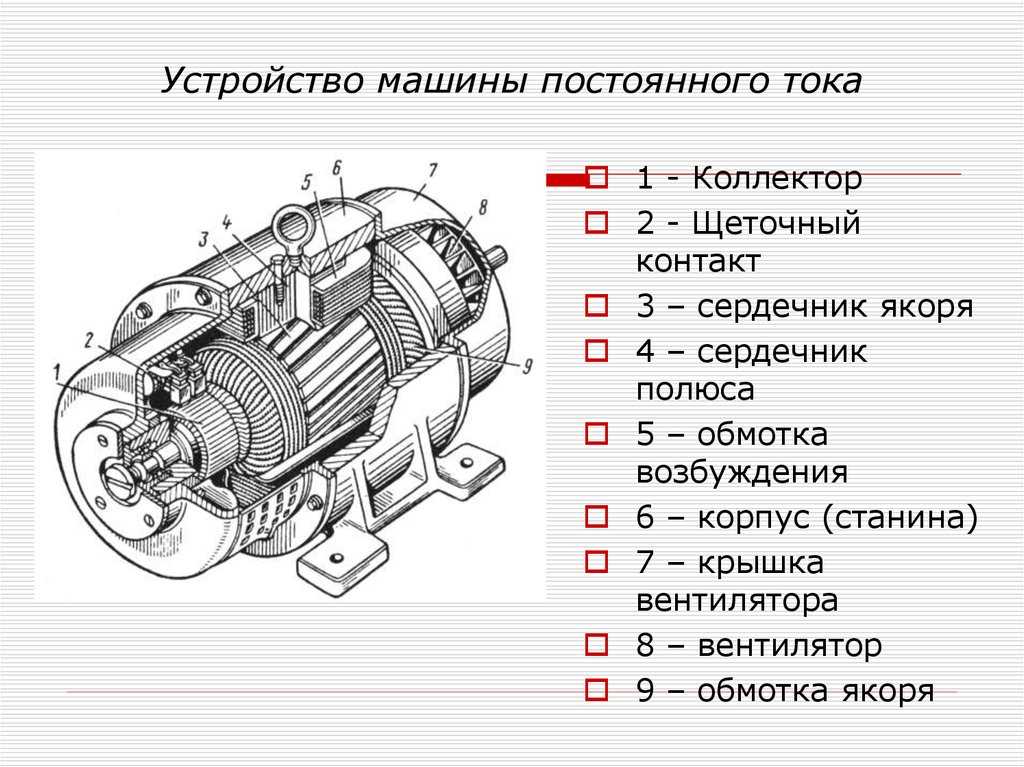

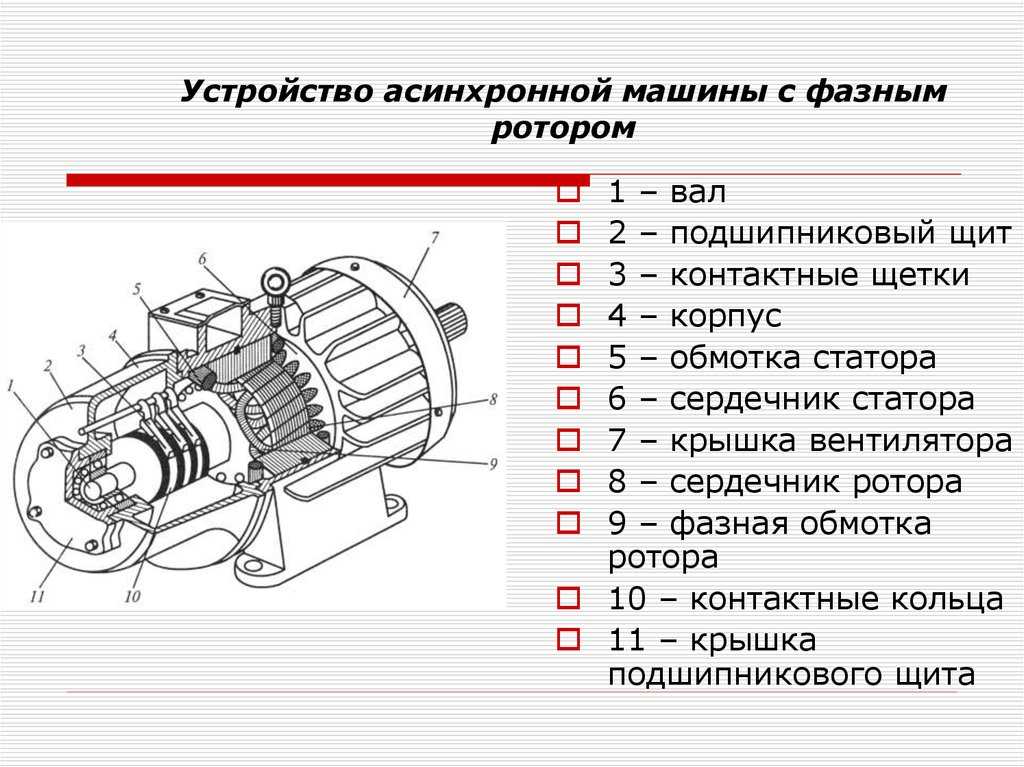

Устройство

У электродвигателя есть стандартный набор узлов. Элементы:

• неподвижная часть в виде статора;
• в качестве подвижной части выступает ротор, который и формирует вращательный момент;
• коллектор. Он требуется для 2 функций, включая переключение тока при скользящих контактах, а также показатель роторного угла;
• скользящие контакты представлены в виде щеток, который находятся вне ротора и прижаты к коллектору.

Из электродвигателя формируется механизм электропривода, необходимый для функционирования оборудования.

Любой электродвигатель нуждается в двух основных частях, в частности подвижной и неподвижной части. Статорная часть включает в себя корпус, который создается из материалов немагнитного типа, медную обмотку с проволочным сечением квадратного или круглого типа, сердечник, собираемый из пакетов пластин стали электротехнического типа. В качестве немагнитных материалов выступает чугун или алюминиевый сплав.

Роторная часть состоит из сердечника, у которого конструкция формируется из стальных листов с пазовой алюминиевой заливкой, что дает создать набор стержней. Также используются торцевые кольца, необходимые для замыкания конструкции, и электродвигательный вал, запрессовываемый в роторную часть из стали высокой прочности.

Принцип работы

Весь принцип работы основан на электромагнитной индукции, при которой осуществляется взаимодействие двух полей статора с роторными магнитными полями.  Это дает привести в движение подвижную часть, что приводит к появлению вращательного момента. Именно с его помощью часть, которая относится к подвижным, приводит к появлению механической энергии, возникающей при вращении.

Такой вариант работы одинаков для всех типов электрических двигателей.

Особенности

Электродвигатели при изготовлении получают определенный набор характеристик, который заложен с помощью конструкционных особенностей и использования модификаций.

Основные показатели, определяющие возможности двигателя электрического типа:

• мощность;
• частота вращения в об/м;
• крутящий момент, который также называется вращающим;
• потребление тока;
• КПД в %;
• сетевое напряжение;
• частота сети.

При выборе требуется учитывать не только показатели, но и тип электрического двигателя. Асинхронные и синхронные двигатели используются в разных сферах из-за своих особенностей. Первый тип также отличается тем, что может иметь многофазное функционирование.

На рынке встречается много модификаций, которые значительно отличаются от стандартного простейшего двигателя на электрической основе. В большинстве ситуаций производители пытаются повысить КПД или устранить основные недостатки механизма. Но принцип работы остается одним для всех моделей.



Электродвигатель работает на основе электромагнитной индукции, когда подвижная и неподвижная часть устройства контактируют с друг другом электромагнитными полями. Это приводит к тому, что возникает вращательный момент, то есть электрическая энергия превращается в механическую. На рынке представлено много разнообразных моделей электродвигателей, но все они работают на одинаковых принципах и имеют однотипные составные части.

Как работает электродвигатель?

Электродвигатель помогает преобразовывать электрическую энергию в механическую. Он основан на принципах электромагнетизма.

Для работы многих устройств требуются вращающиеся детали. Одним из таких используемых устройств является электрический двигатель. Электродвигатель представляет собой вращающееся устройство. Он играет роль в энергетике. преобразование. Теории электродвигателей изучаются в физике.

Электродвигатель является широко используемым инструментом. Он используется в повседневной жизни. Электродвигатель полезен для преобразования одного вида энергии в другой. Электрический двигатель используется в транспортных средствах, устройствах и т. д. Он работает по принципу электромагнетизм. Эта статья поможет вам понять работу, строительство, и т. д. электродвигателя.

Что такое электродвигатель?

Электродвигатель — это прибор, преобразующий энергию. Электродвигатель представляет собой тип вращающегося устройства. Он преобразует электрическую форму энергии в механическую. Он работает по принципу электромагнетизма. Он работает из-за взаимодействия между магнитным полем двигателя. Магнитное поле взаимодействует с электрическим током в проводах обмотки. Это взаимодействие создает силу в виде крутящего момента. Этот крутящий момент приложен к валу двигателя.

Постоянный или переменный ток используется для питания электродвигателя. Постоянный ток передается батареями или выпрямителями. Переменный ток передается инверторами, электрическими генераторами и электрическими сетями. Электродвигатели классифицируются на основе многих факторов. Например, тип источника питания, области применения и т. д.

Принцип работы электродвигателя

Каждый инструмент имеет свой принцип. Принцип описывает теорию, по которой работает прибор. Электродвигатель также имеет определенный принцип. Принцип работы электродвигателя заключается в том, что при пропускании тока через прямоугольную катушку, помещенную в магнитное поле, к катушке прикладывается сила. Эта сила отвечает за непрерывное вращение двигателя.

Благодаря этому вращению происходит преобразование энергии. Простыми словами, принцип работы электродвигателя переносится на проводник с током. Этот проводник с током создает магнитное поле. Этот проводник с током расположен перпендикулярно направлению магнитного поля. Благодаря этому он испытывает силу.

Конструкция электродвигателя

Каждое устройство имеет уникальную конструкцию. Необходимо понимание конструкции. Вот объяснение конструкции электродвигателя.

Конструкция электродвигателя

• Он имеет прямоугольную катушку провода ABCD.

• У него сильный подковообразный магнит. Катушка ABCD расположена перпендикулярно этому магниту.

• Концы катушки ABCD соединены с разъемными кольцами P и Q. Эти разъемные кольца играют роль коммутатора. Это помогает изменить направление тока.

• Внутренняя часть разрезных колец изолирована. Он прикреплен к оси. Ось свободно вращается.

• Внешняя сторона токопроводящих кромок разрезных колец соединена со стационарными щетками. Эти щетки X и Y соединены с аккумулятором. Это завершает схему.

Это общая конструкция электродвигателя.

Детали электродвигателя

 Электродвигатель состоит из множества частей. Эти детали необходимы для бесперебойной работы двигателя. Вот описание основных частей электродвигателя.

Детали электродвигателя

• Ротор: это движущаяся часть двигателя. Его роль заключается во вращении вала двигателя. Это вращение на валу производит механическую энергию. Ротарь также содержит проводник. По этому проводнику текут токи. Это также помогает в общении с магнитным полем, присутствующим в статоре.

• Подшипники: Подшипники используются для поддержки вращателя. Это необходимо для активации оси ротора. С помощью них расширяется вал двигателя. Он распространяется до нагрузки двигателя.

• Статор: это неактивная часть электромагнитной цепи двигателя. Он состоит из постоянного магнита и обмотки. Статор можно изготовить из тонких металлических листов. Их называют ламинатами. Они помогают уменьшить потери энергии.

• Обмотки: Провода, проложенные внутри катушки электродвигателя, называются обмотками. Обычно они намотаны на гибкий железный магнитный сердечник. Это создает магнитные полюса при подаче тока.

Это были все важные части и их использование в электродвигателе.

Работа электродвигателя

Упомянутый электродвигатель представляет собой вращающееся устройство. Работа электродвигателя объясняет его механизм. Вот несколько шагов, которые объясняют работу электродвигателя.

Работа электродвигателя

• Когда аккумулятор двигателя включен, в нем протекает ток. Ток течет через катушку AB от A к B. При этом направление магнитного поля с севера на юг. О правиле левой руки Флеминга сила действует вниз на AB. Подобно этому восходящая сила применяется к CD. Благодаря этому катушка вращается. AB движется вниз, а CD движется вверх.

• Теперь обе катушки AB и CD поменялись местами. Теперь поток тока идет от C к D. А направление магнитного поля — с севера на юг. Катушка CD получает направленную вверх силу и движется вверх. Катушка AB движется вниз. Таким образом, обе катушки делают половину оборота.

• Электродвигателю для работы требуется полный оборот. Для этого направление тока меняется. Направление тока меняется с помощью коммутатора. Коммутатор имеет два разрезных кольца. Щетки также присоединены к его контуру.

• Когда катушка начинает вращаться, кольца тоже вращаются. Как только катушка становится параллельной магнитному полю, щетки касаются зазора между кольцами. Из-за этого цепь разрывается.

• Из-за инерции кольцо продолжает двигаться. Противоположный конец кольца подключается к положительному концу провода.

• Разрезные кольца P и Q прикреплены к катушке CD и AB соответственно. Благодаря этому направление тока в цепи меняется на противоположное.

• Катушка CD слева, катушка AB справа. Ток в катушке CD меняется на противоположный. Теперь ток течет от D к C. На AB действует восходящая сила, а на CD — направленная вниз сила. Это удерживает катушку во вращении.

• Эта реверсия электрического тока происходит после каждого полуоборота. Это позволяет катушке вращаться до тех пор, пока батарея не будет отключена.

Это детальная работа электродвигателя.

Преимущества электродвигателя

Электродвигатель имеет множество преимуществ. Это лучше, чем другие устройства преобразования энергии. Есть много преимуществ использования электродвигателя. Вот некоторые из них:

• Первоначальная стоимость электродвигателя довольно низкая. Это лучше, чем двигатели, использующие ископаемое топливо.

• Электродвигатель имеет различные рабочие части. За счет этого электродвигатель имеет более длительный срок службы.

• Двигатель требует меньше обслуживания. Электродвигатель имеет среднюю мощность 30 000 часов.

• Электродвигатель имеет автоматическое управление. Он упрощает управление и имеет функции автоматического запуска и остановки. Кроме того, электрические двигатели очень эффективны.

• Они не используют ископаемое топливо. Это потому, что им не нужно моторное масло.

Это различные преимущества электродвигателя. Благодаря этим преимуществам он является широко используемым инструментом для преобразования энергии.

Применение электродвигателя

Широко используется электродвигатель. Он получил много приложений. Эти приложения описывают использование электродвигателя. Электродвигатели являются неотъемлемой частью многих инструментов. Он имеет множество приложений. Некоторые из них:

• Электродвигатель используется в воздуходувках, станках, электроинструментах, насосах и турбинах. Он также используется во вращающихся устройствах, таких как компрессоры, прокатные станы, вентиляторы, корабли, двигатели и т. д.

Применение электродвигателя

Электродвигатель также является обязательным компонентом многих устройств. К ним относятся отопительное и охлаждающее оборудование, различная бытовая техника, а также автомобили.

Вот несколько вариантов применения электродвигателя.

Заключение:

Электродвигатель является широко используемым инструментом. Его основная цель – преобразование энергии. Он эффективен в преобразовании электрической энергии в механическую форму энергии. Его функционирование можно объяснить принципами электромагнетизма.

Имеет различные части и уникальные конструкции. Это дешевле и эффективнее любого другого преобразователя энергии. Он имеет широкий спектр применения. Габаритный электродвигатель представляет собой эффективное устройство.

Двигатель, который может работать от источников переменного и постоянного тока, называется универсальным двигателем.

Электродвигатели, демонстрирующие преобразование энергии переменного тока в механическую, называются двигателями переменного тока. А те, которые показывают преобразование энергии постоянного тока в механическую, называются двигателями постоянного тока.

Нет. В вакууме электродвигатель будет работать некоторое время, а затем остановится, потому что смазочные материалы и изоляционные материалы испарятся из-за низкого давления и вакуума, это явление называется дегазацией.

Как работают электродвигатели. Инженерное мышление

Узнайте, как работает электродвигатель, основные части, почему и где они используются, а также рабочие примеры.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

Электродвигатель

Это электрический двигатель. Это одно из самых важных устройств, когда-либо изобретенных. Эти двигатели используются повсюду: от перекачки воды, которую мы пьем, до питания лифтов и кранов и даже охлаждения атомных электростанций. Итак, мы собираемся заглянуть внутрь одного и подробно узнать, как именно они работают в этой статье.

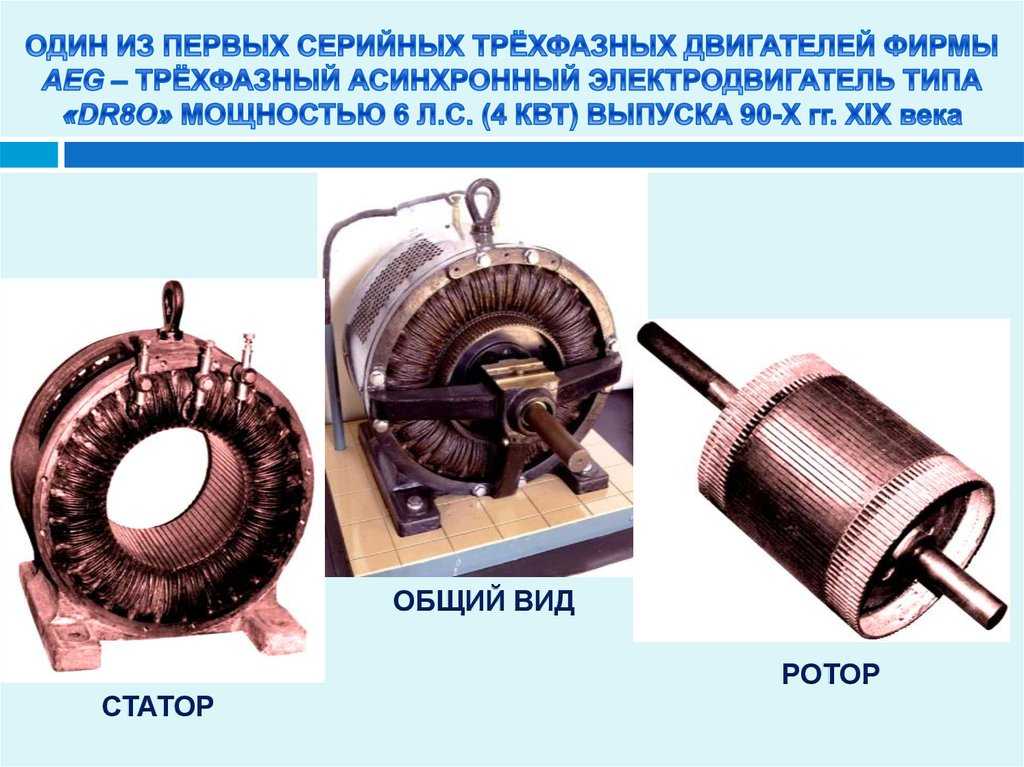

Электрический асинхронный двигатель

Асинхронный двигатель будет выглядеть примерно так. Они превращают электрическую энергию в механическую, которую мы можем использовать для привода насосов, вентиляторов, компрессоров, шестерен, шкивов и т. д. Почти все детали находятся внутри основного корпуса. Спереди мы находим вал, это та часть, которая вращается, и мы можем подключить к ней такие вещи, как насосы, шестерни и шкивы, чтобы они работали за нас. Сзади мы видим вентилятор и защитную крышку, вентилятор соединен с валом, поэтому он вращается всякий раз, когда работает двигатель. Асинхронный двигатель может выделять много тепла во время работы, поэтому вентилятор обдувает корпус окружающим воздухом, охлаждая его. Если асинхронный двигатель станет слишком горячим, изоляция внутренних электрических катушек расплавится, что вызовет короткое замыкание, и двигатель разрушится. Ребра на боковой стороне корпуса помогают увеличить площадь поверхности, что позволяет отводить больше нежелательного тепла.

Вал поддерживается несколькими подшипниками, установленными внутри переднего и заднего щитов. Подшипники помогают валу вращаться плавно и удерживают его в нужном положении.

Передний щит

Внутри корпуса находим статор. Статор неподвижен и не вращается. Он состоит из нескольких медных проводов, намотанных в катушки между пазами, расположенными по внутреннему периметру. Медный провод покрыт специальной эмалью, которая электрически изолирует провода друг от друга, это означает, что электричество должно проходить через всю катушку, иначе оно пойдет по кратчайшему пути — и мы увидим, почему это важно, чуть позже. Эта статья. Это трехфазный асинхронный двигатель, поэтому у нас есть три отдельных набора катушек в статоре. Концы каждого комплекта подключаются к клеммам в электрической клеммной коробке. Мы увидим, как они связаны чуть позже в этой статье. При подключении к электросети статор создает вращающееся электромагнитное поле.

Статор

Ротор соединен с валом. В данном случае это ротор с короткозамкнутым ротором. Она называется беличьей клеткой, потому что у нее есть два концевых кольца, которые соединены стержнями, и они вращаются вместе. Эта конструкция похожа на маленькую клетку или колесо для упражнений, которое используют домашний хомяк или даже белка.

Беличья клетка

Беличья клетка оснащена несколькими ламинированными стальными листами. Эти листы помогут сконцентрировать магнитное поле на стержнях. Листы используются вместо сплошного куска металла, поскольку это повышает эффективность за счет уменьшения размера вихревых токов в роторе.

Когда ротор помещен внутрь статора и статор подключен к источнику электропитания, ротор начнет вращаться. Итак, как это возможно?

Как работают асинхронные двигатели

Когда электричество проходит по проводу, вокруг провода создается электромагнитное поле. Мы можем увидеть это, поместив несколько компасов вокруг провода, компасы будут вращаться, чтобы выровняться с этим магнитным полем. Если направление тока меняется на противоположное, меняется и магнитное поле, поэтому компас меняет направление.

Магнитное поле провода тянет и толкает циферблаты компаса. Точно так же, как если бы мы сдвинули два стержневых магнита навстречу друг другу. Они будут либо притягиваться, либо отталкиваться. Мы даже можем использовать один магнит для вращения другого магнита. Или мы можем вращать магнит, изменяя интенсивность магнитного поля вокруг него.

Если поместить провод в магнитное поле и пропустить через него ток, то магнитное поле провода будет взаимодействовать с постоянными магнитами, магнитное поле и на провод будет действовать сила. Эта сила будет перемещать провод либо вверх, либо вниз, в зависимости от направления тока и полярности магнитных полей.

Провод в магнитном поле

Если мы смотаем провод в катушку, электромагнитное поле станет сильнее, катушка создаст северный и южный полюса, как постоянный магнит. Мы называем эти катушки проволоки индуктором. Когда мы пропускаем переменный ток через провод, электроны будут постоянно менять направление между движением вперед и назад. Таким образом, магнитное поле также будет расширяться и сжиматься, а полярность каждый раз будет меняться. Когда мы поместим другую отдельную катушку в непосредственной близости и замкнем цепь, электромагнитное поле индуцирует ток в этой второй катушке.

Мы можем соединить две катушки вместе и разместить их напротив друг друга, чтобы создать большее магнитное поле. Если мы поместим замкнутую проволочную петлю внутри этого большого магнитного поля, мы индуцируем ток в этой петле. Как мы знаем, когда мы пропускаем ток через провод, он генерирует магнитное поле, и мы также знаем, что магнитные поля будут толкать или притягивать друг друга. Таким образом, эта проволочная петля также будет генерировать магнитное поле, и оно будет взаимодействовать с большим магнитным полем. На каждую сторону катушки действуют противоположные силы, заставляющие ее вращаться. Таким образом, эта петля является нашим ротором, а катушки — статором.

Замкнутая петля провода внутри магнитного поля

Ротор будет вращаться только до тех пор, пока не выровняется с катушками статора, затем он застрянет, когда индуцированный ток изменит направление движения катушки. Чтобы преодолеть это, нам нужно ввести еще один набор катушек в статоре, и мы должны подключить их к другой фазе. Электроны в этой фазе текут в несколько другое время, поэтому электромагнитное поле также будет изменять силу и полярность в несколько другое время. Это заставит ротор вращаться.

Внутри асинхронного двигателя у нас есть 3 отдельные катушки, которые используются для создания вращательного электромагнитного поля. Когда мы пропускаем переменный ток через каждую катушку, катушки будут создавать электромагнитное поле, интенсивность и полярность которого меняются по мере того, как электроны меняют направление, но если бы мы соединили каждую катушку с другой фазой, то электроны в каждой катушка изменит направление в разное время. Это означает, что полярность и напряженность магнитного поля также будут иметь место в разное время.

Фаза 1, 2, 3

Чтобы распределить это магнитное поле, нам нужно повернуть наборы катушек на 120 градусов по сравнению с предыдущей фазой, а затем объединить их в статор. Магнитное поле различается по силе и полярности между катушками, которые в совокупности создают эффект вращающегося магнитного поля.

Ранее в этой статье мы видели, что ток может индуцироваться во второй катушке, когда она находится в непосредственной близости. Стержни беличьей клетки закорочены на каждом конце, что создает несколько петель или катушек, поэтому каждый стержень индуцирует ток и создает магнитное поле.

Магнитное поле стержней ротора взаимодействует с магнитным полем статора. Магнитное поле стержней ротора притягивается к магнитному полю статора. Поскольку магнитное поле вращается, ротор также будет вращаться в том же направлении, что и магнитное поле, чтобы попытаться выровняться с ним, но он никогда не сможет полностью догнать его.

Стержни ротора часто перекошены. Это помогает распределить магнитное поле по нескольким стержням и препятствует выравниванию и заклиниванию двигателя.

Электрические соединения

Статор содержит все катушки или обмотки, используемые для создания вращающегося электромагнитного поля при пропускании электричества по проводам. Для питания катушек мы находим электрическую клеммную коробку сверху, а иногда и сбоку.

Внутри этой коробки у нас есть 6 электрических клемм. Каждый терминал имеет соответствующую букву и номер, у нас есть U1, V1 и W1, затем W2, U2 и V2. У нас есть катушка первой фазы, подключенная к двум клеммам U, затем катушки фазы 2, подключенные к двум клеммам V, и, наконец, катушка фазы 3, подключенная к двум клеммам W. Обратите внимание, что электрические клеммы расположены по-разному на одной стороне и на другой. Мы увидим, почему это так, через мгновение.

Электрическая клеммная коробка

Теперь мы вносим наш трехфазный источник питания и подключаем его к соответствующим клеммам. Чтобы двигатель заработал, нам нужно замкнуть цепь, и есть два способа сделать это. Первый способ — дельта-конфигурация. Для этого мы подключаем клеммы от U1 к W2, от V1 к U2 и от W1 к V2. Это даст нам нашу дельта-конфигурацию.

Конфигурация треугольником

Теперь, когда мы подаем переменный ток по фазам, мы видим, что электричество течет от одной фазы к другой, поскольку направление переменного тока меняется на противоположное в каждой фазе в разное время. Вот почему у нас есть клеммы в разном расположении в клеммной коробке, потому что мы можем легко соединиться и позволить электричеству течь между фазами, когда электроны меняются местами в разное время.

Другим способом подключения терминалов является использование конфигурации «звезда» или «звезда». В этом методе мы соединяем W2, U2 и V2 только с одной стороны. Это даст нам наше эквивалентное звездообразное или звездообразное соединение. Теперь, когда мы пропускаем электричество через фазы, мы видим, что электроны распределяются между выводами фаз.

Конфигурация «звезда»

Из-за различий в конструкции величина тока, протекающего в конфигурации «звезда» и «треугольник», отличается, и мы увидим некоторые расчеты для них ближе к концу статьи.

Расчеты звезда (звезда) треугольник

Давайте посмотрим на разницу между конфигурациями звезды и треугольника.

Допустим, у нас есть двигатель, соединенный треугольником, с напряжением питания 400 Вольт. Это означает, что когда мы используем мультиметр для измерения напряжения между любыми двумя фазами, мы получим показание 400 вольт, мы называем это межфазным напряжением.

Теперь, если мы измерим два конца катушки, мы снова увидим линейное напряжение 400 Вольт. Допустим, каждая катушка имеет сопротивление или импеданс, поскольку это переменный ток, 20 Ом. Это означает, что мы получим показание тока на катушке 20 ампер. Мы можем рассчитать это из 400 вольт, разделенных на 20 Ом, что составляет 20 ампер. Но ток в линии будет другой, он будет 34,6А. Мы получаем это из 20 ампер, умноженных на квадратный корень из 3, что составляет 34,6 ампер, потому что каждая фаза подключена к двум катушкам.

Соединение треугольником

Теперь, если мы посмотрим на конфигурацию звезды или звезды, мы снова получим линейное напряжение 400 В. Мы видим это, если измеряем между любыми двумя фазами. Но в конфигурации звезды все наши катушки соединены вместе и встречаются в точке звезды или в нейтральной точке. Именно отсюда мы можем провести нейтральный провод, если это необходимо. Итак, на этот раз, когда мы измеряем напряжение на концах любой катушки, мы получаем более низкое значение 230 вольт, потому что фаза не подключена напрямую к двум катушкам, как в конфигурации треугольника, один конец катушки подключен к фаза, а другая подключена к общей точке, поэтому напряжение является общим. Напряжение меньше, так как одна фаза всегда перевернута. Мы можем рассчитать это, разделив 400 вольт на квадратный корень из 3, что равно 230 вольтам. Чем меньше напряжение, тем меньше будет ток. Если эта катушка также имеет импеданс 20 Ом, то 230 вольт разделить на 20 ампер = 11,5 ампер. Таким образом, линейный ток также будет одинаковым и составит 11,5 ампер.
