7805 стабилизатор – трехвыводные стабилизаторы напряжения
Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.
Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.
Стабилизатор 7805 изготовлен в корпусе, подобном транзистору.
Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.
Распиновка
Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.
Стабилизаторы для питания микросхем
Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания.
Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.
Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:
Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:
Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В.
При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.
Работоспособная схема стабилизатора:
Технические данные:
- Наибольший ток 1,5 А.
- Интервал входного напряжения – до 40 вольт.
- Выход – 5 В.
Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.
Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.
Стабилизатор напряжения 5 вольт
Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.
Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.
После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.
Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.
Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.
7805, 7812, 7815 – стабилизаторы напряжения – схема включения, описание на русском, параметры, аналоги – Зарубежные стабилизаторы напряжения – Стабилизаторы напряжения – Справочник Радиокомпонентов – РадиоДом
Теперь поговорим о трех выводном стабилизаторе L7805. Микросхема выпускается в двух видах, в пластмассовом корпусе – ТО-220, например как транзистор КТ837 и металлическом корпусе – ТО-3, например как всем известный КТ827. Три вывода, если считать слева на право – то соответственно вход, минус и выход.
Последних две цифры в маркировке указывают на стабилизированный выход микросхемы – L7805 – 5 в, 7806 – 6 в.
На конденсаторы малой емкости не смотрим, желательно поставить побольше.
Внутренняя структура стабилизатора 7805Output voltage – выходное напряжение. Input voltage – входное напряжение. В нашем примере выдает нам на выходе 5 вольт. Желательным входным напряжением производители отметили не более 10 в. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Здесь мы видим, что стабилизатор L7805 может нам выдать одно из напряжений диапазона 4.75 – 5.25 в, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 ампер. Нестабилизированное постоянное напряжение может быть от 7.5 и до 20 в, при это на выходе будет всегда 5 в. Это есть большой плюс данного радиокомпонента.
Цоколёвка и размеры стабилизатора напряжения 7805 в пластмассовом корпусеЦоколёвка и размеры стабилизатора напряжения 7805 в металлическом корпусе
При нагрузке свыше 14 Вт, стабилизатор желательно установить на алюминиевый теплоотвод, чем больше нагрузка тем больше нужна площадь охлаждаемой поверхности.
Производят в основном в корпусе ТО-220
Максимальный ток нагрузки: 1.5, а
Допустимое входное напряжение: 35 в
Выходное напряжение: 5 в
Число регуляторов в корпусе: 1
Ток потребления: 6 мА
Погрешность: 4 %
Диапазон рабочих температур: 0 C … +140 C
Отечественный аналог КР142ЕН5АВнешний вид стабилизатора напряжения 7805
Для того, чтобы стабилизатор не вывести из строя окончательно, нужно придерживаться нужного минимума на входе микросхемы, то есть если L7805, то на вход пускаем примерно 7-8 в.
Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть перегрев. В результате нагрева такой прибор может перейти в состояние защиты. Легкое в использовании и отсутствие наладки и дополнительных радиокомпонентов привело к тому что стабилизатор хорошо распространился среди радиолюбителей как начинающих так и профессионалов.
Kia7805a характеристики схема подключения – Мастер Фломастер
78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.
Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.
Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.
78L05 цоколевка
78L05 схема включения
Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.
Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.
78L05 характеристики
- Выходное напряжение +5 В.
- Выходной ток 0,1 А.
- Рекомендуемое напряжение на входе от +7 до + 20 В.
- Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.
Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.
Отечественные аналоги
Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.
Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).
У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.
Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.
16 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”
А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.
Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.
скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.
для 78L05 вх мин.-0.33мкф вых мин -0.1мкф
Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.
Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.
Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.
Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.
Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.
Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.
Нужна зарядка в машину 2А, какая микросхема нужна?
В мвшину нужен драйвер, а не обычный стабилизатор на крен
Подскажите за макировку LS7805, буква S — что означает?
При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.
Подскажите как проверить его на исправность?
Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

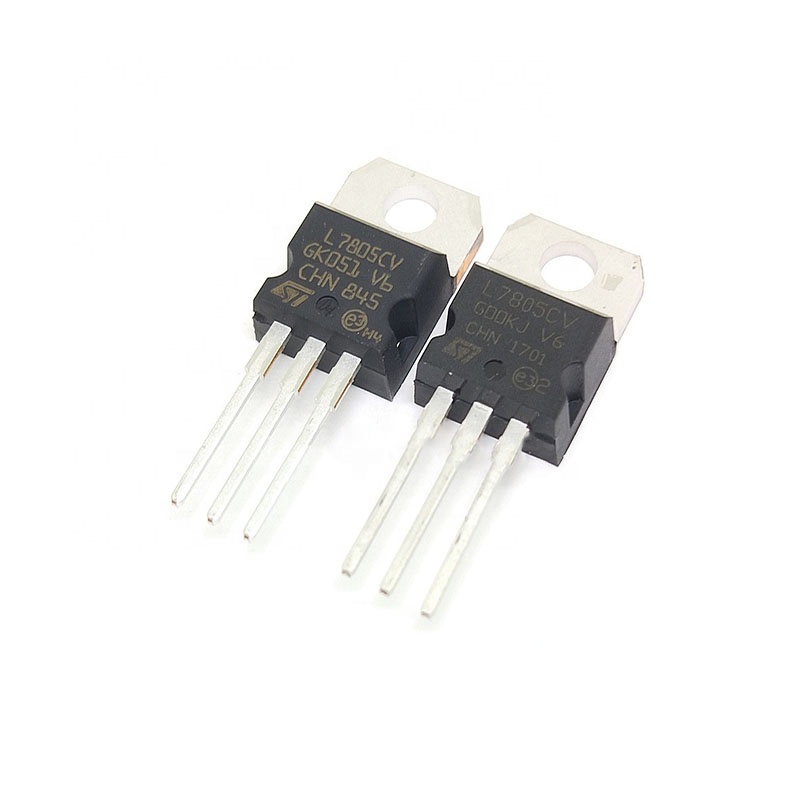

L7805-CV линейный стабилизатор постоянного напряжения
L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.
На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.
Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.
Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:
Стабилизатор напряжения 5v! На микросхеме L7805CV
youtube.com/embed/6KEiRumE1oo?feature=oembed”>
Одно из важных условий — высокое качество компонентов
На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.
Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.
Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.
Схема источника тока выполненная на микросхемах из серии L78xx
Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.
Величина тока на выходе источника L78хх
Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.
Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf
В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.
Корректность выходного тока и величина напряжения
В тоже время не постоянность тока покоя формируется как Δ >
Оптимальное сопротивление нагрузки
Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:
Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.
Заключение
Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.
Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.
Стабилизаторы семейства LM
В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.
Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.
Схема подключения
А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.
На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.
Характеристики LM стабилизаторов
Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:
Output voltage – выходное напряжение
Input voltage – входное напряжение
Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.
Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.
Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.
Работа LM на практике
Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.
Соберем его по схеме
Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.
Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.
На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.
И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!
Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.
Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.
А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.
Как сделать блок питания на 5, 9,12 Вольт?
Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:
Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.
Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.
Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.
Заключение
Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.
Купить стабилизатор напряжения
Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.
|
Главная >>> KEC >>> KIA7805A PDF |
|
Ссылка на страницу (HTML): 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
Номер в каталоге | Описание (Функция) | производитель | |
UTC78LXX | 3-TERMINAL 0. 1A POSITIVE VOLTAGE REGULATORS | Unspecified | |
LM317 | 3 – terminal positive -voltage regulators | Estek Electronics Co. Ltd | |
IL317 | THREE-TERMINAL ADJUSTABLE OUTPUT POSITIVE VOLTAGE REGULATORS | IK Semicon Co., Ltd | |
IL317 | THREE-TERMINAL ADJUSTABLE OUTPUT POSITIVE VOLTAGE REGULATORS | Integral Corp. | |
LM78L00 | 3-Terminal Low Current Positive Voltage Regulators | First Components International | |
7805A | 3-Terminal positive Voltage Regulators | Wing Shing International Group | |
PJ7800 | 3-Terminal Fixed Voltage Positive Regulators | Unspecified | |
PJ7800 | 3-Terminal Fixed Voltage Positive Regulators | Promax Johnton | |
LM317 | THREE-TERMINAL ADJUSTABLE OUTPUT POSITIVE VOLTAGE REGULATORS | First Components International | |
LM78L05AA3 | Three Terminal Low Current Positive Voltage Regulators | Cystech Electonics Corp. |
English 한국어 简体中文 日本語 español
Микросхема кр142ен5а характеристики, схема подключения, аналог, цоколевка
По своим техническим характеристикам отечественная КР142ЕН5А является трехвыводным линейным стабилизатором постоянного напряжения положительной полярности, на вход которого можно подать до +15 В и получить на выходе фиксированные +5 В. Это микросхема времен СССР, производится с 80-х годов по настоящее время. Добавив к ней небольшое количество других элементов, можно получить регулируемый выход.
Её использовали в различных бытовых приборах для стабилизации напряжения. Например, в стабилизированных блоках питания домашних миникомпьютеров ZX Spectrum, автоматических определителях номера телефона, измерительной технике и всюду, где появлялась необходимость в пятивольтовом питании.
Сегодня, советская КР142ЕН5А морально устарела. Её место, в современных электронных приборах, занимают более компактные и технически совершенные интегральные схемы (ИС). Несмотря на это, она про востребована для ремонта старого оборудования и применяется в учебных целях для изучения принципов работы микросхем в российских технических ВУЗах.
Распиновка
КР142ЕН5А имеет следующую цоколевку. Первые подобные микросхемы выпускались в прямоугольном металлополимерном КТ-28-2. Для отвода тепла и крепления к монтажной плате он оснащался фланцем c крепежным отверстием диаметром 3.6 мм. В настоящее время устройство продолжают выпускать в зарубежном корпусе ТО-220, который имеет три пластичных вывода: 1 – вход, 2 – общий, 3 – выход. Их расположение показано на рисунке ниже.
Металлизированный фланец физически соединен с общим выводом — 2.
Характеристики
Предельно допустимые характеристики КР142ЕН5А, сильно зависят от температуры её корпуса (ТКОРП.) и приводятся в даташит производителей отдельно от остальных. Перечислим их:
- максимальное напряжение на входе (UВХ.) до 15 В, при ТКОРП. = — 45 …+ 70 °C;
при ТКОРП. = — 45 …+ 100 °C:
- выходное напряжение (UВЫХ.) находится в диапазоне 4.9 … 5.1 В;
- рассеиваемая мощность (РМАКC.) без радиатора не более 1.5 Вт., с теплоотводом до 10 Вт;
- предельный выходной ток (при Р ≤ РМАКC.) IМАКC. до 1.5 А.
Электрические параметры
Кроме максимально допустимых значений у КР142ЕН5А есть электрические параметры. Они приводятся совместно с дополнительными условиями их измерения. Все значения в этом перечне справедливы только при условии температуры окружающей среды ТОКР. = + 25ОС.
Аналоги
Линейный стабилизатор напряжения КР142ЕН5А является аналогом зарубежных микросхем первого поколения серии LM7805, впервые представленных в 70-х годах американской компанией Fairchild Semiconductor. Это популярная импортная ИС из серии 78xx, так как имеет на выходе наиболее распространенные для питания различных приборов +5 В. Современными аналогами микросхемы являются: А7805Т, KIA7805, L7805CV, LM7805. Отечественную КР142ЕН5В можно так же рассмотреть в качестве полноценной замены.
Особенности маркировки
Не все экземпляры КР142ЕН5А имеют полную маркировку на корпусе. Вместо неё указывается условный код, по которому и узнают “кренку”. В этом случае на корпус наносится следующая информация: марка завода-изготовителя, тип микросхемы, год и неделя выпуска.
Встречается так же и другое сокращенное обозначение данного устройства – КРЕН 5А.
КР142ЕН5А из-за крайне малого содержания драгметаллов не представляет интереса для скупщиков. А вот другие 142ЕН5 и К142ЕН5 – её аналоги, выпускавшиеся в специальном металлокерамическом корпусе 4116.4-3, имели позолоченные контакты. Они предназначались для нужд военной промышленности и экспериментальных работах. Содержат следующее количество драгметаллов в граммах: золото — 0,0246; серебро — 0,046; платина – 0; МПГ -0.
Типовая схема включения
В техническом описании приводится типовая схема включения КР142ЕН5А. В ней минимальная емкость керамического или танталового конденсатора С1 = 2,2 мкФ, а для С2 = 1 мкФ. При использовании электролитических конденсаторов, их емкость должна быть больше 10 мкФ, это касается как С1, так и С2.
Регулируемый блок питания
Довольно часто, с применением КР142ЕН5А, делают регулируемый блок питания. На выходе приведенной ниже схеме, можно настроить положительное напряжение в диапазоне от 5.6 до 13 вольт.
Напряжение +15 В подается на вход стабилизатора. С выхода микросхемы (ножка 3), через транзистор VT1 КТ502А, оно поступает на общий вывод микросхемы (ножка 2). Его величина регулируется переменным резистором R2. При изменении сопротивления на R2, на выходе стабилизатора можно добиться 5.6 В. Оно получаются из суммы напряжений: на выходе (5 В) и между выводами коллектором-эмиттером транзистора VT1. Так как VT1 в данном случае полностью открыт, напряжение на нем равно 0.6 В. Емкость С1 нужна для предотвращения возбуждения микросхемы, а С2 для сглаживания пульсаций.
Рекомендуем также посмотреть видео со схемой регулируемого блока питания, с помощью можно менять полярность напряжения на выходе от +5В до -5В и наоборот.
Производители
Основным отечественным производителем КР142ЕН5А, в настоящее время, является ЗАО «Группа Кремний Эл». Предприятие является правопреемником Брянского завода полупроводниковых приборов, основанного ещё в Советском Союзе. Кроме него, такую же микросхему выпускает Белорусский УП «Завод Транзистор» , г.Минск. Это предприятие является филиалом ОАО «Интеграл». Кликнув по наименованию производителя, можно скачать datasheet на устройство.
Зарядное mini (micro) USB устройство на 5 вольт в автомобиле своими руками ?
Современные мобильные девайсы уже незаменимо вошли в нашу жизнь. Прежде всего, мы говорим о телефонах и планшетах. Мы пользуемся ими везде, дома, на улице, в машине. В машине к ним добавляются еще навигаторы, видеорегистраторы и т.д. А что надо для нормальной работы этих приборов? Конечно питание, ведь любой, даже очень хороший аккумулятор «сядет», в конце концов.
Можно купить готовое зарядное устройство USB для всего того, что мы используем в машине. Но здесь могут быть проблемы с количеством гнезд, с мощностью и т.д. Как правило,мощность зарядного устройства ограничивается током 0,5 А, хоть на многих и написано 1 А, но выдержать такой ток они не в состоянии.
А что касается моего частного случая, так данное зарядное устройство, которое по сути является стабилизатором напряжения на микросхеме 7805, было применено для того, чтобы спрятать его под панелью приборов. В итоге, запитав его от прикуривателя и спрятав под панель приборов, были выведены лишь только штекеры mini USB на панель приборов, для навигатора и видеорегистратора. Это позволило обеспечить питанием гаджеты, при этом оставить не занятыми розетки прикуривателя. А быть может самое главное, это избавиться от проводов, которые мешались под рукой и от их не эстетического вида.
Итак, в нашей статье мы расскажем об альтернативе, о самостоятельном изготовлении USB зарядного устройства для автомобиля на базе микросхемы – стабилизатора 7805.
В качестве «сердца» нашего зарядного устройства будет использован стабилизатор напряжения серии L7805 (ток 1 А) или его аналог L7805CV (ток 1,5 А). На самом деле применяемых аналогов может быть великое множество. В принципе, вся серия микросхем 7805 подойдет для этого. Об аналогах подробнее мы расскажем чуть позже.
Сама электрическая схема подключения стабилизатора проста, она аналогична стабилизатору питания, про который мы рассказывали в другой нашей статье «Стабилизатор питания в автомобиле на 12 вольт». Можно сказать, что это микросхемы собратья, только напряжения стабилизации у них разное.
Собрать все можно как навесным монтажом, так и на плате. Можно на обычной простой универсальной монтажной плате. Для того, чтобы микросхема смогла развить свой максимальный ток питания, ее необходимо поставить на радиатор. В нашем случае радиатор взят от компьютерного процессора.
Сами микросхемы – стабилизаторы могут выпускаться в различных корпусах. Возможные варианты корпусов и применяемых аналогов приведены на рисунке ниже.
В нашей сборке применен корпус ТО-220… Возможно применение и микросхем с индексом KIA 7805. Более подробный Data sheet на эти микросхемы можно посмотреть ЗДЕСЬ.
Подключение mini и micro USB штекера от зарядного устройства в автомобиле
После того, как вы собрали USB устройство необходимо правильно подключить USB коннекторы. Можно взять провод с уже заводским штекером mini, micro USB, а можно купить “пустой” штекер в магазине, и припаять к нему провод. Правильное подключение различных видов USB приведено на рисунке ниже.
В моем случае необходим был штекер mini USB, который и был припаян к проводу. Вид приведен без корпуса.
Затем с помощью универсального прибора еще раз было проверено напряжение, чтобы не испортить электронные гаджеты. А затем уже был заряжен аккумулятор аудиоплеера.
В последствии зарядное устройство было установлено под панель приборов, а mini USB штекеры выведены: один на панель приборов для навигатора, второй под крышей для видеорегистратора.
Прошу прощения за вид в гараже.
Зарядное устройство в машине на 5 вольт для смартфона, навигатора, видеорегистратора, планшета построенное по принципу ШИМ модуляции (USB) на 4 Ампера (Вариант 2)
Однако эпопея с зарядным устройством на этом не закончилась. Опять же из-за банальной причины, когда для потребителей не хватает выдаваемой мощности, тока питания, что по сути одно и тоже, при условии постоянного напряжения бортовой сети в машине, так как величины эти будут прямо пропорциональны.
Так вот, при длительной совместной эксплуатации навигатора и видеорегистратора, одна микросхема была не в состоянии «вытянуть» питание этих двух устройств, даже при установленном радиаторе. В итоге, она перегревалась и кратковременно отключалась. Навигатор при этом “матерился” на отключение питания.
Здесь видится два решения проблемы. Первый, это «городить огород» и делать параллельные схемы, на каждую из которых будут «навешаны» свои потребители. Скажем на одну видеорегистратор, на вторую навигатор. По сути, на фото выше, где на одном радиаторе смонтированы две микросхемы, так и сделано. Однако хорошо если этим все и ограничится, а если понадобиться подключить смартфон, планшет, еще что-то… Здесь никак не обойтись без более серьезных токов, а значит и без альтернативных вариантов. Таким альтернативным вариантом станет применения микросборки с ШИМ модуляцией. Не буду долго и подробно объяснять что это такое, но принцип всего этого основан на том, что ток выдается на нагрузку не постоянно, а с очень высокой частотой. В итоге, появляется возможность снизить нагрев микросхемы, за счет тех самых периодов, когда она «отдыхает», а нагрузка при такой высокой частоте воспринимает питание как постоянное, хотя оно не является таковым…
Так вот, такая схема не потребует больших радиаторов для отвода тепла, при этом будут обеспечены довольно высокие токи. В общем, все будет так, как нам и надо. Именно о таком варианте далее. Для снижения напряжения использована микросхема, катушка индуктивности и элементы для обвязки. Микросборка имеет обозначение KIS3R33S,
…ее монтаж можно выполнить по схеме из Datasheet. Однако для по умолчанию при такой обвязке она имеет выходное напряжение в 3,3 вольта, нам же для USB потребуется 5 вольт.
В этом случае необходимо будет подобрать резисторы R1, R2. Таблица с рекомендуемыми номиналами резисторов, от которых зависит напряжение питания, также взята из Datasheet. Эта особенность изменять напряжение подбором резисторов, делает это устройство универсальным помощником при необходимости питать нагрузку не только напряжение 5 вольт как для USB.
Надо отметить, что это устройства уверенно держит нагрузку с потребляемым током в 3А, а пиковые показатели могут достигать и 4А. Если собирать такое устройство лень, некогда или вы не сможете это сделать, то можно приобрести такую сборку за цену порядка 2 долларов на всем известных площадках, интернет – магазинах.
Надо сказать, что такой китайский преобразователь напряжения KIS-3R33S (MP2307) довольно неплох для своей цены, при этом способен выдавать высокие токи, о чем мы уже знаем, до 4А. Это значит, что такая сборка может заменить пару КРЕНок или серию 7805, о чем мы рассказывали в первой части статьи. При этом будет более компактной и с более высоким КПД.
Итак, мной была куплена такая сборка. Затем также купил распределительную коробку, которые используются для монтажа электропроводки в квартирах. Это и стало корпусом конвертера – зарядного устройства.
Также был присоединен и светодиод, для того чтобы контролировать, подается ли напряжение на эту “коробочку”. О подключении светодиода к 12 вольтам в машине можно прочитать в статье “Как подключить светодиод к 12 вольтам”. Затем все было установлено под панелью приборов, за вещевым ящиком.
Подключено к прикуривателю. Напряжение на нем появляется лишь только когда включено “зажигание”, что очень удачно для меня.
Провода все также проброшены до гаджетов.
Теперь ток зарядного устройства увеличился до 4 Ампер, что пока вполне хватает.
Особенностью данного зарядного устройства является то, что оно может работать как в легковых автомобилях, где напряжение бортовой сети 12 вольт, так и в грузовых, где оно составляет 24 вольта. При этом, зарядное устройство не нуждается в какой-либо переделки и наладке.
Модель | Шасси | Типы используемых микросхем |
CKT-4725/4745/ 9742/9745/9825 | PC-91A | SAA1293A, MDA2062, LA7520, TDA3561, TDA3592, GL381D, TDA2579N, TDA2006, LA7830, TDA4605 |
CT-21Q20ET/ 21Q60ET/21T30E, CK-21Q20ET, CI-21Q20ET | PC-99DA | CXP86441, AT24C16, KA7542Z, TDA4470M, TDA8844, TDA4565, LA7016, SAA5281Z, TDA6108JF, MSP3410, TDA2616, TDA8350Q, STR-F6654, SE110N, KA78L05, LA7808PI, KA7805PI, 4N35 GV, PC123 |
CE-20F66/20F66X/20F86X/ 20K48ET/21F66X, CT- 15G92E,CF-21T26EX/ 21T28ET | MC-00AA | SDA555XFL, 24C16, TDA4470M, TDA8842, TDA6107Q, TDA2006/ TDA7266/7DA7297, TDA8359J, STR-F6654R |
CT-29K37E, CE-25Q26ET | MC-007A | SDA555XFL/SDA5521, 24C16, TDA4470M, VPD3120B, CXA2040AQ, SDA9488X, TDA6101Q, LA4282, LA7845, STR-F6656 |
CT-21Q92E/21Q26ET | MC-007B | SDA5555/5521, 24C16-2.MS73C167, 24C04, 7042, TDA8362B, TDA8395, TDA4661, AN5860, CF70200, CF72306, GL3812, TDA8425, TDA8200AM, LA7833, STR-S6707, TLP721, SE110N |
CF-25C36X/25C44/25C60/ 25C70/25C80/29C44/29C60/ 29C70/ 29C80/29B20TM | MC-51 | LG8434-04A/M37201EGSP/ M37201M6-B02SP, X24C04P, LA7577, TA8880AN, TEA5114, MSP3410, GL4558, CXA1545AS, UGL-316KNT, LA7222, CF70209, CF72306, LA4282, LA7555, TDA9160, SDA9188-2X, LA7838, STR-S6709, TLP721, KIA7805, KIA7809, KIA7812, SE-110 |
CF-25C26/25C36/ 25C76/28C26/ 29C26/29C36/29C76 | MC-51B | GS-8314-08, NM24C08N/AT24C08, TDA9808T, TDA4687, TDA4661, TDA9160, CF70200, CF72306, MSP3410/MSP3400, TDA2822M, TA8200 AH, TEA5101A, TDA83056, STR-S6709, SE125, KIA7808, PQ12RF21 |
WF-32A10S | MC-52A | CXP85340, 24C16, TDA8376, TDA8395, TDA4661, TDA4566, TDA9815, TMS44C256, MSP3410, LC7442, AN5860, LA4282, LA7845, MC14538 |
WF-28A12/32A14T | MC-52C | CXP85340, 24C16, TDA8376, TDA8395, TDA4661, TDA4566, TMS44C256, SDA5273, SDB8032, MSP3410, LA4282, LA7845, STR-S6709 |
LG-8231, WF-32A20TM | MC-61B | M37204, X24C16P/X24C08P, TDA9808T, MSP3410, CXA1545AS, LA7222, TDA8376, TDA8395, TDA4665, CF70200, CF72306, MC14538BCP, LA4282, LA7845, LA7555, TDA9160, TDA9187-2X, TDA9189, TEA5114, STR-S6709, SE110N, GL4558, TLF721, PQ12RF21, KIA7809, KIA78L05BP, AN5342K |
CF-1460/14D70R/14E20R/ 14E40R/14G20R/20B80/20D60/ 20D70R/20D70X/20E10R/ 20E40R/20E60/20E60X/20F30/ 20G20R/20G20X/21B80/21D16/ 21D60/21D70R/21D70X/ 21E20R/21E40R/21E60/ 21E60X/21F30/ 21G20R/21G20X, CK-20E50X | MC-64A | LG8534-07A/M37210M3-244SP/ LG8534-07C, AT24C02, TDA8362B (N5), TDA4665, TDA8395P, TEA5114, LA7222, CF70200, CF72306, TDA2006, LA7833, STR-S5707, 4N35GV, 7805, 7808, 7812, TDA2009, 7812, GL4558, CX1644P, GL4558 |
CF-20D29/21D30RX | MC-64B | LG8734-04B/02B или GMS84524-TB008, AT24C04, 7042, TDA8362, TDA8395, TDA4665, GL3812, SAA5281, TDA8425, LA4282, LA7976, LA7833, STR-S5707, 4N35GV |
CF-29h30TM/29h30NM/ 34C60NM/34C60TM/34C60XM | MC-71A | LG8678-08A, 24C16, KIA7042, TDA4472B, KIA4558, MSP3410, SAA5281, TEA5114, CXA1855S, LA7222, TB1226BN, LA4282, LA7833, STR-S6709, SE110, KIA7809, KIA78L05, 0ISh223200B, LA7555, KIA7808, TDA9160, KIA7805, KIA7805, SDA9189X, SDA9187-2X, MC14577, GL324 |
CF-29H90NM/29H90TM/ 29H90XM | MC-71B | LG8734-01E/CXP85452-135S, 24C16, KIA7042, TDA4472B, TB1226BN, TEA5114, SAA5281, CXA1855S, LA4282, KIA4558, KIA4558, MSP3410, LA7555, TDA9160, SDA9189X, MC14577, KIA7805, LA7833, STR-S6709, SE110, 0ISh223200B, PQ05RF21, KIA78L05 |
CF-29h40N/29h40T/29H70 | MC-74A | CXP86324, CAT24C08P, KIA7042P, TDA8375, GL3812, AN5860, TDA8395P, TDA4665, LA4282, TDA8350Q, TDA2822M, MSP3410D, TDA4445B, TDA8425, STR-S6709, PC123E42, SE130, 7805, 7805, PQ12RF21 |
|
|
Найти
может быть отправлен в тот же день. Paypal принят, закажите онлайн сегодня!
Тщательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.
Купите сейчас, и вы получите удовольствие
✓Отправьте заказ в тот же день!
✓ Доставка по всему миру!
✓ Распродажа с ограниченным сроком
✓ Легкий возврат.
Обзор продукта | |
Название продукта | Поиск |
Доступное количество | Возможна немедленная отправка |
Модель NO. | |
Код ТН ВЭД | 8529 0 |
Минимальное количество | От одной штуки |
Атрибуты продукта | |
Категории | |
идентификатор товара | |
артикул | |
gtin14 | |
МЛН | |
Статус детали | Активный |
Paypal (AMEX принимается через Paypal)
Мы также принимаем банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или кодами продукта. Включите свой адрес доставки и предпочтительный способ доставки. Затем мы отправим вам полные инструкции по электронной почте.
Мы никогда не храним данные вашей карты, они остаются в Paypal
Товары доставляются почтовыми службами и оплачиваются по себестоимости.Товары будут отправлены в течение 1-2 рабочих дней с момента оплаты. Доставка может быть объединена при покупке большего количества.
Другие способы перевозки могут быть доступны при оформлении заказа – вы также можете сначала связаться со мной для уточнения деталей.
Судоходная компания | Расчетное время доставки | Информация для отслеживания |
---|---|---|
Плоская транспортировка | 30-60 дней | Нет в наличии |
Заказная Авиапочта | 15-25 дней | В наличии |
DHL / EMS / FEDEX / TNT | 5-10 дней | В наличии |
Окончательный срок поставки Может быть задержан вашей местной таможней из-за таможенного оформления. |
Благодарим за покупку нашей продукции на нашем веб-сайте.
Чтобы иметь право на возмещение, вы должны вернуть товар в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь каких-либо повреждений.
После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали при покупке. При оплате кредитной картой возврат средств может появиться в выписке по кредитной карте в течение 5–10 рабочих дней.
Если товар поврежден каким-либо образом или вы инициировали возврат по прошествии 30 календарных дней, вы не имеете права на возврат.
Если что-то неясно или у вас есть вопросы, свяжитесь с нашей службой поддержки клиентов.
Получите заказанный товар или верните свои деньги.
Покрывает вашу закупочную цену и первоначальную доставку.
Если вы не получите товар в течение 25 дней, просто сообщите нам, будет выпущена новая посылка или замена.
PayPal Защита покупателей
Защита вашей покупки от клика до доставки
Вариант 1) Полный возврат средств, если вы не получили свой заказ
Вариант 2) Полный или частичный возврат, если товар не соответствует описанию
Если ваш товар значительно отличается от нашего описания продукта, вы можете: A: вернуть его и получить полный возврат, или B: получить частичный возврат и сохранить товар.
Спецификация или технические характеристики в формате PDF доступны по запросу для загрузки.
Почему выбирают нас?
Каковы ваши основные продукты?
Наша основная продукция | ||
Интегральные схемы (ИС) | Дискретный полупроводник | Потенциометры, переменные R |
Аудио специального назначения | Принадлежности | Реле |
Часы / синхронизация | Мостовые выпрямители | Датчики, преобразователи |
Сбор данных | Diacs, Sidacs | Резисторы |
Встроенный | Диоды | Индукторы, катушки, дроссели |
Интерфейс | МОП-транзисторы | Фильтры |
Изоляторы – Драйверы ворот | БТИЗ | Кристаллы и генераторы |
Линейный | JFET (эффект поля перехода) | Разъемы, межкомпонентные соединения |
Логика | РФ полевые транзисторы | Конденсаторы |
Память | РЧ Транзисторы (БЮТ) | Изоляторы |
PMIC | SCR | светодиод |
Транзисторы (БЮТ) | ||
Транзисторы | ||
Симисторы |
Какая цена?
Какой способ оплаты?
Что такое возврат и замена?
Какое минимальное количество для заказа вашей продукции?
Когда вы пришлете мне детали?
Как разместить заказ?
Предлагаете ли вы техническую поддержку?
Предлагаете ли вы гарантию?
Как сделать наш бизнес долгосрочным и хорошим?
Если у Вас возникнут другие вопросы, свяжитесь с нами.Мы всегда к вашим услугам!
7805 datasheet, pdf – входит в серию 78xx линейных стабилизаторов напряжения ICE. 7805 datasheet pdf скачать … Fairchild Semiconductor, Семейство деталей: LM, Тип файла: PDF,
7805 datasheet pdf
7805 datasheet pdf7805 datasheet pdf
7805 datasheet pdf
ЗАГРУЗИТЬ!
!
7805 datasheet pdfПолупроводниковые продукты и заявления об отказе от ответственности находятся в конце этого технического описания.Технический паспорт содержит проектные спецификации для разработки продукта. Серия LM78XX с тремя клеммами положительного стабилизатора доступна в корпусе TO-220 и с несколькими фиксированными выходными напряжениями, что делает их полезными в a. Fairchild не рекомендует работу за пределами технических характеристик.
См. Тестовые схемы. Техническое описание 7805, 7805 PDF, техническое описание 7805, техническое описание, техническое описание, PDF, Korea Electronics KEY, THREETERMINAL POSITHISVE VOLTAGE REGULATORS. Техническое описание LM7805, LM7805 PDF, техническое описание LM7805, техническое описание, данные
лист, PDF, Fairductor Semicon Клемма 1A регулятора положительного напряжения.ВАЖНОЕ НИЧЕГО в конце этого информационного листа не адресовано. Ссылки на папку продукта: uA7805 uA7808 uA7810 uA7812 uA7815 uA7824.LM7805 лист данных, схема LM7805, лист данных LM7805: FAIRCHILD – 3-контактный стабилизатор положительного напряжения 1А, полный лист данных, техническое описание, сайт поиска по даташитам. 7805Datasheet, 7805 PDF, 7805 Data Sheet, 7805 manual, 7805 PDF, 7805, datenblatt, Electronics 7805, alldatasheet, free, datasheet,
Datasheets, datasheet.Datasheet: 7805.PDF.
7805 smd datasheet pdf7805 – это интегральная схема регулятора напряжения.Он входит в серию 78xx линейных стабилизаторов напряжения ICE.
7805 datasheet, pdf скачатьИсточник напряжения в A. электрические характеристики MC7805LM7805. Это техническое описание было загружено с. Y Выходной транзистор
Safe Area Protection.
7805 техническое описание регулятора, pdf и др. Y Внутренний предел тока короткого замыкания. Y Выпускается в алюминиевой упаковке ТО-3.
7805 Паспорт регулятора 5 В, pdfLM7812C. Электрические характеристики L7805 относятся к испытательным цепям, T -55 до 150C, VI 10V, IO.1 F, если не указано иное
. Из таблицы данных ICE 7805 запишите минимальное, типичное и максимальное значения.
kia 7805 datasheet, pdf http://www.datasheetcatalog.orgdatasheets2283
Информация, пожалуйста, звоните. Описание: Тип RG-174, твердый 25 AWG. 018 неизолированный медный провод, твердая полиэтиленовая изоляция, Beldfoil. Тепловое отключение.
ic 7805 datasheet, pdf Параметр. Номер детали: LM7805, Производитель: Fairchild Semiconductor, Семейство деталей: LM, Тип файла: PDF, Документ: Datasheet -semiconductor.LM340K 5. На момент печати военные спецификации на LM140K-5. 0883, LM140K-12883,
и 1 сентября 2014 г.
7805 datasheet pdf stDatasheet содержит проектные спецификации для разработки продукта. Полупроводниковые продукты и заявления об отказе от ответственности указаны по адресу
в конце этого описания. 12 января 2015 г.
7805 datasheet pdf Ссылки на папку продукта: uA7805 uA7808 uA7810 uA7812 uA7815 uA7824. Ссылки на папку продукта: LM7805C LM7812C LM7815C. Изменен макет национального листа данных в ЭТОЙ формат.Fairchild не рекомендует использовать устройства, выходящие за рамки технических характеристик.
7805 техническое описание, 7805 PDF, техническое описание 7805, техническое описание, техническое описание, PDF, Korea Electronics KEY, THREE TERMINALPOSITHISVE РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ Регулятор положительного напряжения клеммы 1A. Лист данных LM7805, схема LM7805, лист данных LM7805:
FAIRCHILD – 3-контактный регулятор положительного напряжения 1А, все данные, лист данных, сайт поиска технических данных.Y Безопасная зона выходного транзистора
http://kinshop.ru/pdf?id=7805 datasheet pdfhttp: //kinshop.ru/pdf? Id = 7805 datasheet pdf
|
|
най236
Регулятор и цепь питания
Цепь силового фильтра / регулятора
Хотя нормальное напряжение автомобильного аккумулятора считается 12 В, на самом деле оно имеет довольно большие колебания.Когда двигатель выключен, он составляет около 12 В, но если вы запустите двигатель, оно упадет до 6-8 В из-за огромной нагрузки на двигатель. Когда двигатель работает, напряжение становится около 14 В для зарядки аккумулятора, но с шумом от генератора переменного тока и других электрических нагрузок, включая двигатели (и генератор переменного тока, и двигатели являются индуктивными). Такое грязное напряжение должно быть опасным для подключения к компьютеру. Я нашел в сети, что парень управляет своей EPIA напрямую от автомобильного двигателя. Хотя он работал нормально, когда я напрямую подключал питание к EPIA от гнезда прикуривателя, он был бы сломан, если бы я продолжал это делать.
Регулятор солнечной энергии 6 А, 12 В
SPC2 – это центр солнечной энергии, его можно использовать для управления всеми функциями питания небольших 12-вольтных устройств, работающих на солнечной энергии. Он содержит фотоэлектрический контроллер заряда и цепь отключения низковольтной нагрузки. Выключатель низкого напряжения имеет выключатель нагрузки и индикатор низкого напряжения аккумулятора. Использование SPC2 в качестве центра устройства, работающего от солнечной энергии, обеспечивает длительный срок службы батареи.SPC2 может использоваться для систем освещения с питанием, радиоприемников и других 12-вольтных устройств.
1A Источник питания 0-30 В
Линейный источник питания, показанный на схеме, выдает 0–30 вольт при максимальном токе 1 ампер, используя дискретный транзисторный стабилизатор с обратной связью на операционном усилителе для управления выходным напряжением. Источник был построен в 1975 году и имеет режим постоянного тока, который используется для подзарядки аккумуляторов.
Увеличить ток 7812 Схема регулятора
Используя один стабилизатор напряжения 7812 IC и несколько внешних транзисторов, этот источник питания может обеспечивать выходные токи нагрузки до 30 ампер.
Подавление шума для вспомогательного регулятора MAX1864
MAX1864 – это недорогой преобразователь с несколькими выходами, состоящий из переключающей понижающей схемы и двух положительных линейных стабилизаторов. Хотя базовая прикладная схема этой ИС предлагает недорогой источник питания с несколькими выходами, это примечание по применению может помочь в приложениях, где требуется более низкий уровень шума. В этом примечании к применению подробно описывается конструкция и реализация шумоподавления для вспомогательного линейного регулятора MAX1864.
Источник питания 12 В для сигнализации
Этот источник питания подходит для модульной охранной сигнализации. Однако у него есть и другие приложения. Он предназначен для обеспечения выходного напряжения 12 В при токе до 1 А. В случае сбоя в электросети автоматически включается резервная батарея. При восстановлении электросети аккумулятор перезаряжается.
Цепь регулятора тока удлинения lm78xx
Они предназначены для использования в качестве стабилизаторов постоянного напряжения в широком диапазоне применений
, включая местное (на плате) регулирование для
устранения шума и проблем распределения, связанных
с одноточечным регулированием.Помимо использования в качестве регуляторов
с фиксированным напряжением, эти устройства могут использоваться с внешними компонентами
для получения регулируемых выходных напряжений и токов.
Регулировка 5 В с защитой от перенапряжения
Регулируемый источник питания 5 В для интегральных схем серий TTL и 74LS должен быть очень точным и устойчивым к скачкам напряжения. Эти микросхемы легко повреждаются короткими скачками напряжения. Предохранитель перегорит, когда его номинальный ток будет превышен, но для срабатывания потребуется несколько сотен миллисекунд.Эта схема будет реагировать через несколько микросекунд, срабатывая, когда выходное напряжение превышает предел стабилитрона.
Цепь зарядного устройства
Целью данной заметки является ознакомление с различными функциями графического инструмента ST6 Realizer. Это также учебное пособие, которое сначала поможет вам начать работу с конструктором ST6 Realizer, а затем поможет вам реализовать расширенные функции для оптимизации вашего проекта или оценки требований к целевому оборудованию. В примечании к приложению описывается
зарядное устройство, потому что оно иллюстрирует различные функции ST6 Realizer.Зарядное устройство реализует простой метод зарядки. Тем не менее, с помощью этой платы зарядного устройства ST6 могут быть реализованы конечные точки зарядки с использованием метода обнаружения отрицательного наклона напряжения или точек перегиба напряжения.
Regulador 7805 Isolado Pct10pçs Kia7805 Reg7805 Kec Original 21 реал за суму – Сан-Паулу
Заместитель Boa tarde esse pode o 78m05a? Имеет 10 мес.
Ola BAJO6228316, sim, o 780 или 500 мАч, на 1 Ач.
ola bom dia tem 7807 isolado para venda ?? Há 11 мес.
Ola JUNIOR EXPERT, infelizmente o 7807 não temos.
Mim de uma informação que vêê tem eo que está no anúncio da marca Kia 7805A que eu comprei hoje no fornecedor mas era de outra marca por isso estou perguntando Há 1 ano (s)
Ola AUFA9224354, sendo or 7805 5V, KIA é o codigo da marca KEC, mas existem outros XYX7805 quesão a mesma coisa, muda a qualidade / durabilidade do regalador somente
Boa tarde, gostaria de saber se tem kia7812e kia7905 Há 1 ano (s)
Ola AUFA9224354, no momento estão os 2 em falta, somente o 7805 que estou teno.
Tem o 7808 isolado também? Há 1 ano (s)
Ola XANDIBHZ, desculpe, no momento nao temos.
Диаметр изделия Kia 7805 pi 506 Há 1 год (ов)
Ola JOSEWELLINGTONSILVADEJESUS, é o mesmo, PI é a serie / lote do produto
boa tarde. voce tem outros como esse isolados? 78xx e 79xx? Há 1 ano (s)
Ola CELSCHIA, obrigado pelo contato.Infelizmente no momento somente o 7805 mesmo. Em breve teremos mais itens em oferta.
O preço e de cada um? Há 2 ano (s)
Ola TALLA7, o preço deste anuncio é para 10pçs. Пункт 1PÇ sai a 7,90, без компенсации за воду ML.
boa tarde vc tem o Kia7812? Имеет 2 часа
Ола СОЛЮШЕС ДИГИТАЛ, KIA não tenho o 7812.
Pode sim Há 2 ano (s)
Ola WARTI2007, переход по ссылке: kit warti2007
Teria como fazer um link com 10 pecas de cada um desses, 7812,7815,7805? Há 2 ano (s)
Ola WARTI2007, sim… Sairia por R $ 56,90 (15,90-7805 / 20,00-7812 / 21, criar o anuncio?
Tem disponível? Há 2 ano (s)
Ola CADU MARTINS27, sim temos.
Olá. Preciso além desses 7805. 4 unidades tip 3055 4 unidades tip 41. Vc tem? Frete pra 94515000 Há 2 ano (s)
Ola JONATASARIJU, temos no momento somente o 7805.
Olá amigo, esse seu transistor, or que transforma a corrente DC de 12v para 5v? Абрасос… Há 2 ano (s)
Pode ser usado desta forma tbm, com corrente abaixo de 1Ah. Для установки os 5V ..
Vende dois e manda por carta pro rio grande do sul? Há 2 ano (s)
Ola LEONIFELIPETOZI, não, or minimo são 10PÇS e enviamos somente por mercado envios.
São os mesmo a mesma corrente Há 3 ano (s)
Ola NARCIZAALVESSANTOS, sim.
Sem tem o KIA7805P ou e o mesmo desse Há 3 ano (s)
Ola NARCIZAALVESSANTOS, o P é metalico ao inves de isolado.
voce tem o kia 7815A 031 e o kia 7915 pi 109? Имеет 3 часа
Ola, consigo или regулирует 7815 METALICO, mas só consigo vendder esta acima de 100PÇS. 89,90 бразильских реалов / Cento, без марки KIA, é ST (Sgs Thompson). Se tiver interesse me retorne neste campo.O 7915 nao conguimos.
Vcs tem o Kia 2906A Há 3 ano (s)
Ola PAJO227109, no momento nao.
Olá amigo por acaso vc tem o Kia 7909PI Há 3 ano (s)
Ola WEDERCREIBE, não tenho.
Teria mais que 10 unidades? Há 3 ano (s)
Ola ALEBAIERLE, sim, temos.Ja adicionei o estoque para est anuncio. Temos anuncios para 20/30/50 e 100PÇS ja prontos. (lado esquerdo da tela, clicar em “VER MAIS DADOS DESTE VENDEDOR”, depois na outra janela clicar em “VER TODAS” no campo “Mais Anuncios do Vendedor”) …
ola amigo vc tem este components Kit Com 10 Unidades Regulador De Tensão Lm7805 10 Unidades Regulador De Tensão Ams1117 5v Ci Regulador Lm7905 * L7905 * 1a / -5v (lote De 10 Peças) Par De Garra Jacaré Pequena * Vtem / 10 пар) Конденсатор Eletrolítico X 400v 105 ° 8×12 – 50 Unidades Circuito Integrado Lnk306pn Lnk306 Dip7 7 Pinos -10 Unidades Top246yn Top246 Top 246yn To220 Оригинал 10 наименований Solda Estanho Cobix Snpb 60×40 1mm Flux58 un Carretel 500 ()
Ola NOEL2014B, obrigado pelo contato.Desculpe só tenho o Reg 7805 iso do anuncio. Приобретите AISA COMERCIAL LTDA no google e fale com o Rodrigo, eletemses components que voce precision.
ola amigo e 10 unidade pro 8,99 é Há 3 ano (s)
Ola NOEL2014B, sim …
Este é o ‘LM? Grato Há 3 года (ов)
Ola GREGO-BRA, conforme escrito no anuncio KIA.
manda por carta Há 3 ano (s)
Ola, nao, somente mercado envios.
Olá, tem também oregulador 7805 em SMD? Há 3 ano (s)
Ola VANDERSYSTEM, obrigado pelo contato. Desculpe, no momento nao temos.
Bom Dia Amigo. Голосовая связь KIA 278 R12PI (Regulador 12V 2A 4 конца)? Há 3 ano (s)
Ola VIDEOTECII, obrigado pelo contato. Desculpe mas nao temos.
Eles aguenta quantos amperes Há 4 ano (s)
Ola LEANDROFRANCISCO90, obrigado pelo contato.Favor verficar no DATASHHET do proprio fabricante. Ссылка encontra-se na descrição do anuncio.
Vc tem 7824 diodo de 6a10amp Há 4 ano (s)
Ola RODRIGOCLEITON63, desculpe, mas nao temos.
vou comprar 1 e as demais colocar retirar com o vendedor, pode ser? Há 4 ano (s)
Ola RODRIGOCLEITON63, obrigado pelo contato. Sim, se efetuar 2 compras, 1 com 1 unidade e frete e a outra com as quantidade que quiser a ser retirado, ok, ou caso prefira, я прохожу quantidade desejada que crio um anuncio para sua quantidade.
Да на саида? Há 4 ano (s)
Ola RODRIGOCLEITON63, obrigado pelo contato. Избегайте проверки ДАТАШАФТА для изготовления и моделирования на компьютере, или ссылки, содержащейся в описании, для сообщения.
тема о kia7812a и kia 317pi ?? Há 4 ano (s)
Ola EDIANOBERSERK, obrigado pelo contato. Нет momento nao temos.
lote de 100 pecas tem? Há 4 ano (s)
Ola RPCOMERCIO2013, obrigado pelo contato.Sim, temos, pronta entrega, segue o link para o anuncio de 100PÇS: Regulador 7805 isolado pct100pcs kia7805 reg7805 kec origina
Opa boa noite vcs tem o kia 7805A pl 050 Há 4 ano (s)
Ola SIKE9954238, obrigado pelo contato. Desculpe, só temos este do anuncio.
Bom dia Amigo, vc tem os transistor KIA 7915PI 117 – KIA 7805A PI 118 – 7815A PI 140 Há 4 ano (s)
Ola BETOHELLER2007, obrigado pelo contato.Desculpe nao temos.
vc envia por carta registrada? Há 4 года (ов)
Ola WZAMPIROLLI, obrigado pelo contato. Нет, enviamos somente pelo Mercado Envios.
Amigo Preciso do KIA 7808A – PI 734 voice tem disponivel? Há 5 часов
Ola ALAGOANO2018, obrigado pelo contato. Desculpe, mas não temos.
obrigado! Há 5 ano (s)
OLa FOCL9443772, obrigado pelo contato.Nos quem agradecemos.
Тема 7812 и 7912 Изолировано ??? Há 5 ano (s)
Ola FOCL9443772, obrigado pelo contato. Desculpe, no momento somente os 7805 isolado.
Kia 7805a datasheet, pdf
Kia 7805a datasheet, pdfЭти устройства демонстрируют широкий диапазон рабочего тока 1. Kia7805a datasheet, kia7805a pdf, kia7805a data sheet, kia7805a manual, kia7805a pdf, electronics, kia7805a, kia7805a pdf, электроника, kia7805a, kia7805a .Трехконтактные стабилизаторы положительного напряжения, kia7805a datasheet, kia7805a pdf, datasheets pdf kia7805a, распиновка, техпаспорт, схемы. Интегральные схемы серии kia431 представляют собой трехконтактные программируемые диоды шунтирующего стабилизатора. Электрические характеристики условия испытания параметра символа l7806a мин. Трехконтактные стабилизаторы положительного напряжения Kec, все технические данные, технические данные, сайт поиска технических данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.Кроме того, их можно использовать с элементами powerpass для изготовления регуляторов сильноточного напряжения. Эти монолитные эталоны напряжения работают как стабилитрон с низким температурным коэффициентом, который программируется от vref до 36 вольт с помощью двух внешних резисторов. Kia, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Трехконтактные положительные регуляторы серии l78 доступны в to220. Kia7805api pdf, описание kia7805api, даташиты kia7805api.
Высоковольтный силовой npn-транзистор с быстрым переключением. Автор. Korea electronics kec kia393p, s, f, fk datasheet, pdf даташит. Содержание и материалы прикрепленного материала являются собственностью его владельца. Kia7805a, kia7805af, 1 страницы, даташит, pdf, datenblatt, даташит поиск сайта, датащит, поиск по даташиту. Kia7812a техническое описание, kia7812a pdf, kia7812a техническое описание, техническое описание, техническое описание, pdf.
Kec трехконтактные стабилизаторы положительного напряжения, все данные, технические данные, поисковый сайт электронных компонентов и полупроводников, интегрированный.06 сен 2018 kia7805a pdf 5v, регулятор напряжения kec. Эта серия стабилизаторов напряжения для интегральных схем с фиксированным напряжением предназначена для широкого спектра применений. Эти монолитные эталоны напряжения работают как стабилитрон с низким температурным коэффициентом, который программируется от v ref до 36 вольт с помощью двух внешних резисторов. Лучшие результаты Описание производителя 1 части модели ecad. Kia7805af датащит, kia7805af pdf, распиновка, схема kec. Каталог даташитов полупроводника kia7805afkia7824af. Трехконтактный стабилизатор положительного напряжения, kia7806p pdf скачать kec, kia7806p datasheet pdf, распиновка, технический паспорт, эквивалент, схема, крест.Техническая литература, 533, разработка продукта, спецификация, даташит, st03, st03k дата создания.
Wings, весь список данных, техническое описание, сайт поиска технических данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Стабилизатор напряжения поддерживает постоянное значение выходного напряжения. Mc7800, mc7800a, mc7800ae, ncv7800 2 r15 r18 680 100 k d1 zener r1 10. Трехконтактные стабилизаторы положительного напряжения, kia7808p pdf скачать kec, kia7808p datasheet pdf, распиновки, техническое описание, эквивалент, схема, крест30 августа 2017 г. 7805 ic – это легендарная микросхема регулятора, которая находит применение в большинстве проектов. Трехконтактные стабилизаторы положительного напряжения, kia7805af datasheet, kia7805af pdf, datasheets pdf kia7805af, распиновка, техпаспорт, схемы. Kec semiconkec semicon kia7805apiupf линейное напряжение. 05 сентября 2018 kia7805a datasheet pdf 5v регулятор напряжения kec, pdf, распиновка, эквивалент, замена, схема, руководство, данные, схема, части, техническое описание. Kia7812a datasheet, kia7812a pdf, kia7812a data sheet, datasheet, data sheet, pdf главная страница всех производителей по категориям, названию детали, описанию или содержанию производителя.Стабилизаторы напряжения на монолитных интегральных схемах с фиксированным напряжением от Estek, все технические данные, технические данные, сайт поиска технических данных для электронных компонентов и полупроводников, встроенные. Абсолютные максимальные номинальные значения символ параметр значение единица vces collectoremitter Voltage vbe 0700 v vceo collectoremitter Voltage ib 0 400 v vebo emitterbase Voltage ic 0, ib 0. Ka78xxka78xxa 2 абсолютных максимальных номинальных значения электрические характеристики ka7805ka7805r см. Тестовую схему, техническое описание 0c, эквивалент, схема , Пересекать. Kia semicon techkia semicon tech kia2806amosfetlcsc.Korea electronics kec kia358p, s, f, fk datasheet, pdf даташит.
Kia7809af datasheet, kia7809af pdf, распиновка, схема kec. Kia7805api pdf, описание kia7805api, kia7805api. 19 октября 2015 г. kia494p datasheet шим-контроллер ic kec, kia494p datasheet, kia494p pdf, распиновка kia494p, данные, схема, выход, ic, схема, руководство, части. В каждом из них используется внутреннее ограничение тока, тепловое отключение и безопасная защита рабочей зоны, что делает это существенно. Kia7805api datasheet, kia7805api datasheets, kia7805api pdf, схема kia7805api.Трехконтактный стабилизатор положительного напряжения, kia7805api pdf скачать kec, kia7805api datasheet pdf, распиновка, техническое описание, эквивалент, схема. Источники напряжения в цепи могут иметь колебания, в результате чего не обеспечивается фиксированное выходное напряжение. Трубка kia 7805 или rohre kia7805 id59238, микросхема микросхемы, провода и источник питания показаны. 7805a может обеспечивать локальное регулирование на плате, устраняя проблемы распределения, связанные с одноточечным регулированием. Трехконтактные стабилизаторы положительного напряжения, kia7809af datasheet, kia7809af pdf, datasheets pdf kia7809af, распиновка, техпаспорт, схемы.Kia7805a datasheet pdf 5v регулятор напряжения kec, pdf, распиновка, эквивалент, замена, схема, руководство, данные, схема, детали, даташит. Estek, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.
Серия njm7800 монолитного 3-контактного положительного напряжения. Опубликовано 6 сентября 2018 г. 12 сентября 2018 г. пользователем diode. Загрузите файл таблицы данных wing shing computer 7805a в формате pdf. Kia7805pi регуляторы напряжения kia7xxx техническое описание компонентов pdf техническое описание бесплатно из технического паспорта поиск интегральных схем IC, полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды.
