Схема подключения дифференциального автомата. Подключение дифференциального автомата

Дифференциальный автомат или автоматический выключатель дифференциального тока - электромеханическое устройство, предназначенное для защиты электрической цепи от утечки токов на землю и защиты цепи от перегрузок и коротких замыканий.

Иными словами, дифференциальный автомат одновременно выполняет функции УЗО и автоматического выключателя.

Основным предназначением дифавтомата, является полная защита человека от поражения электричеством при его контакте с токоведущими частями электрооборудования. В этом и проявляется его функция как УЗО.

Помимо этого, данное устройство не менее эффективно защищает электрическую сеть и электрооборудование от перегрузки и короткого замыкания, выполняя функцию автоматического выключателя.

Основная отличительная особенность дифференциального автомата, от аналогичных ему приборов заключается в его конструкции. В не большом по размерам корпусе удачно объединены и функционируют два отдельных защитных устройства: УЗО и автоматический выключатель.

Поэтому защитное отключение происходит при любых трех нарушениях в работе электрической сети:

  • - утечка тока;
  • - перегрузка;
  • - короткое замыкание.

Принцип работы дифференциального автомата

Защиту электрической цепи от перегрузки и короткого замыкания осуществляет встроенный модуль защиты - автоматический выключатель. В него входит механизм независимого расцепления контактов, который срабатывает при возникновении в защищенной электрической цепи короткого замыкания и перегрузок. Кроме этого защитный модуль снабжен рейкой сброса приводящейся в действие внешним механическим воздействием.

Защиту человека от поражения электрическим током данное устройство осуществляет при помощи модуля дифференциальной защиты. Он оснащен дифференциальным трансформатором, который постоянно сравнивает проходящий через него ток на входе и на выходе.

В случае обнаружения разницы, представляющей угрозу для жизни, модуль при помощи встроенного электрического усилителя и катушки электромагнитного сброса преобразовывает ток в механическое воздействие, которое и обесточивает защищенную цепь.

Схема подключения дифференциального автомата

Схема подключения дифференциального автомата практически не отличается от схемы подключения УЗО. Поэтому при его подключении необходимо соблюдать те же самые правила: к дифференциальному автомату, как и к УЗО, должны подключаться фаза и ноль только той цепи, которые он будет защищать.

То есть, нельзя нулевой провод который вышел с автомата объединять с другими нулевыми проводами. В этом случае дифавтомат будет отключаться, потому что по этим проводам будут протекать разные токи.

Первая схема подразумевает защиту всех электрических групп одним дифференциальным автоматом, который устанавливается на вводе (вводной дифавтомат), а вторая схема используется при защите автоматом определенной электрической группы, путем включения его в ее цепь. Обычно этот способ применяют для создания более надежной электробезопасности помещений, в которых расположена эта группа.

При подключении устройства первым способом провода с питающим напряжением подключают к верхним клеммам, а к нижним подают нагрузку от каждой электрической группы, предварительно разделенные автоматическими выключателями.

Существенным недостатком применения данной схемы является полное отключение всех групп при аварийном срабатывании автомата в случаи возникновения неполадок в любой защищенной электрической группе.

Для предотвращения ложных срабатываний вводного дифавтомата, установленного в жилых помещениях (особенно со старой проводкой) на утечку тока, рекомендуется применять дифференциальные автоматы, настроенных на срабатывание с током утечки 30 мА.

Наиболее надежным и удобным способом защиты электрической сети при аварийных ситуациях дифференциальным автоматом, считается подключение дифавтомата по второй схеме.

Чаще всего он применяется для защиты электрических групп размещенных в помещениях с повышенной влажностью – ванных комнатах, кухнях или в помещениях к которым предъявляются повышенные требования по электробезопасности - например, детская комната.

Бесспорно, что защита, каждой электрической группы отдельным автоматом дает более эффективный результат. Причем это касается не, только электробезопасности, но и практичности, ведь если по какой либо причине сработает один дифавтомат, то это не повлечет за собой полное обесточивание электросети. Что, безусловно, можно отнести еще к одному положительному отличию применения схемы подключения нескольких устройств, для защиты нужных групповых линий.

Применение данного метода будет гарантией надежного и бесперебойного электроснабжения. Однако, применение данного метода подключения защитных устройств, по понятной причине обойдется значительно дороже, чем защита одним аппаратом всей электросети.

Что такое селективная схема подключения дифференциальных автоматов

Разберемся в чем разница между селективной и не селективной схемой подключения. Имеется два рисунка: одна площадка и три квартиры на первом рисунке, на втором рисунке вторая площадка тоже с тремя квартирами.

Что произойдет если вдруг в какой то из квартир возникнет утечка. В правильной схеме (селективной) отключится только поврежденная квартира, автомат на площадке останется включенным и остальные, (неповрежденные) квартиры будут получать питание.

Вторая схема собрана без селективных дифференциальных автоматических выключателей, поэтому здесь при возникновении повреждения в одной из квартир отключится автомат этой квартиры плюс еще и автомат на площадке.

Таким образом обесточатся не только поврежденная линия но и две неповрежденных. С чем это связано? Ведь диффавтомат на площадке 2 рассчитан на ток утечки 100 мА, а отходящие автоматы рассчитаны на ток утечки 30 мА.

Подбор автоматов по току утечки конечно важно учитывать при подключениях но это не является основанием для селективной работы схемы.

Селективной является схема в которой диффавтомат имеет обозначение «S» - селективный. То есть диффавтомат на площадке не селективный.

Правила монтажа

Большой популярностью у потребителей пользуются дифференциальные автоматы с номинальным током утечки до 30 мА. Дифференциальные автоматы успешно используются как в однофазных, так и в трехфазных электрических сетях переменного тока.

Прежде чем установить их на необходимый участок цепи, надо правильно определить его функциональные возможности. При выборе автоматов, что бы избежать ненужных срабатываний от перегрузок, необходимо учитывать количество потребителей подключенных к данной цепи.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Характеристики, схема подключения дифавтоматов

Купить Дифавтоматы

Характеристики дифавтоматов
Установка дифавтомата
Подключение дифавтомата
Дифавтомат схема подключения

Характеристики дифавтоматов

Основными характеристиками этих электротехнических устройств является:

  1. Номинальный рабочий ток, (А)- ток при котором прибор может оставаться включённым длительное время.
  2. Быстродействие (M/с)- время срабатывания аварийного срабатывания электромагнитного расцепителя.
  3. Номинальное напряжение (В)- ток, при котором устройство способно работать длительное время.
  4. Уставка по токовой утечке (мA)- ток отключения схемы, обозначается значком «дельта» с числом соответствующим току утечки.
  5. Тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:
  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую тока;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Также устройства защиты могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты, обзначаетса аббревиатурой "S".

АВДТ - автоматические выключатели дифференциального тока, это устройства, включающие в себя и автоматический выключатель, и УЗО, объединенные в одном корпусе. Дифавтоматы обладают высоким быстродействием срабатывания, защищают от поражения электрическим током в случаях соприкосновения с токопроводящими частями или с электрооборудованием, части которого, вследствие повреждения изоляционного слоя, оказались под напряжением.
Также дифференциальные выключатели применяются для отключения участков электрической сети, которые подверглись повреждениям в случаях коротких замыканий или механических воздействий.

АВДТ оснащены системой размыкания при касании токоведущих частей, которая обесточивает находящуюся ниже по цепи систему при нарушении изоляции или случайном контакте человеком находящихся под напряжением элементов. B этих случаях ток через один из проводников питания на землю через тело человека или поврежденную изоляцию, превышающий порог срабатывания, будет вызывать отключение цепи. Очевидно, что таким образом будут защищены только те электроустановки, которые находятся ниже по цепи.

Дифавтоматы с порогом срабатывания IΔn=30мA защищают пользователя от случайного контакта с фазным проводом или другими токоведущими элементами цепи.
Следует помнить, что когда защита от контакта осуществляется с использованием устройств защитного отключения, средний провод (нейтраль) должен быть изолирован так же как и фазный и не должен соединяться с землей ниже по цепи чем само устройство или с нейтральным проводом другой цепи.

Устройства защитного отключения с защитой от перегрузки обеспечивают:

  • защиту от поражения электрическим током путем контроля разностных токов
  • защиту от перегрузки
  • защиту от короткого замыкания
  • противопожарную безопасность

Уровень защиты данных автоматов должен быть следующим (CEI EN 60529):

  • IPXXB/IP2X с лицевой стороны: при наружном монтаже пространство вокруг клемм должно быть закрыто крышкой.
  • IPXXD/IP4X для монтажа в соответствующих держателях или панелях .
  • При установке в промышленных помещениях и при наличии особенностей в окружающей среде соответствующий уровень защиты IP должен обеспечиваться за счет установки в корпусах, отвечающих стандарту CEI 64-8/IEC 364.

Примечание: Устройство защитного отключения АВДТ не устраняет ощущений удара электрическим током, однако оно ограничивает промежуток времени, в течение которого ток проходит через тело человека, до уровня, существенно снижающего вероятность летального исхода.

Индикация и причины срабатывания дифавтоматов

  • Черный рычажок управления в нижнем положении (положение О): срабатывание из-за перегрузки, короткого замыкания или защитного отключения (утечка тока на землю).
  • Черный рычажок управления в нижнем положении (положение О) и метка видна через окошко: срабатывание устройства защитного отключения из-за утекания тока на землю.

Повторное включение АВДТ после срабатывания

В случае срабатывания, черный рычажок находится в положении О и метка видна через окошко. Устранив причину срабатывания, восстановите работоспособность диф автомата, переведя черный рычажок в положение I. В случае срабатывания из-за перегрузки, черный рычажок находится в положении О и метка не видна. Устранив причину срабатывания, восстановите работоспособность дифференциального выключателя, переведя черный рычажок в положение I.

Защитное заземление дифавтоматов

Защитное заземление должно выполняться в соответствии cо стандартом CEI64-8/IEC 364. Все металлические каркасы электрического оборудования должны быть заземлены. Cечение проводника заземления не должно быть меньше сечения проводников электропитания.

Примечание: Широко распространено мнение, несмотря на то, что оно неправильно, что для защиты корпусов электроустановок от напряжения электропитания необходимо подключать средний провод непосредственно к металлическому корпусу или к контакту заземления вилки электропитания. При таком соединении, если будет нарушена изоляция, растекающийся ток поврежденного оборудования будет стекать обратно на средний провод (нейтраль), подключенный к соответствующему контакту дифавтомат. При этом нарушения баланса токов происходить не будет и устройство не сработает. Поэтому соединение среднего провода (нейтрали) с металлическими корпусами или контактами защитного заземления вилок недопустимо.

Данное оборудование должно использоваться в соответствии с требованиями стандарта CEI 64-8/IEC 364. Оно оснащено встроенной системой защиты от перегрузки и короткого замыкания, номинальные значения которых указаны на шильдике прибора, и гарантированно защищают от перегрузки выходные проводники системы.
B системах защиты, использующих непосредственное заземление металлических частей, дополнительная установка устройств защитного отключения обеспечивает дополнительную защиту от растекания тока на землю, что обеспечивает повышенную безопасность при электрическом контакте.
Электропитание может подключаться к диф автомату как сверху, так и снизу.


Установка дифавтомата

  • на монтажных рельсах, соответствующих стандарту EN 50022, установка осуществляется с помощью двойной быстродействующей защелки на задней стенке прибора;
  • на настенных панелях с герметизируемыми вводами, и на панелях для встроенной установки .

Пример установки

Инструкции по установке

  • Помните, что при установке АВДТ с малой чувствительностью IΔn 0.03A защита от непрямого контакта обеспечивается только при использовании заземления, выполненного в соответствии с требованиями стандарта CEI 64-8/IEC 364.
  • Если диф автомат обладает высокой чувствительностью IΔn 0.03A, при этом обеспечивается также защита от прямого контакта.
  • Установите устройство на панели или в корпусе, обеспечивающем уровень защиты IРЕ, соответствующий конкретным условиям применения в соответствии с требованиями CEI 64-8 (IEC 364).
  • Подключите оборудование в точном соответствии со схемой.
  • Включите все нагрузки, подключенные к защищаемой цепи. Если АВДТ срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного включения нагрузок. При обнаружении такого устройства его необходимо отключить от сети и проверить исправность.
  • Нажмите кнопку тестирования. Если устройство установлено и запитано правильно, оно должно сработать.
  • Если электрическая система распределена на очень большом пространстве, обычные токи утечки на землю могут быть достаточно велики. B этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищаться своим дифавтоматом.
  • Электрические помехи внешнего (грозы) и внутреннего (мощные реактивные нагрузки) характера могут вызывать значительные броски напряжения, которые, в свою очередь, могут, в худшем случае, повредить электронные элементы данных автоматов, а в лучшем - вызывать ложные срабатывания. Поэтому необходимо защищать потребителей электроэнергии с помощью устройств защиты от бросков напряжения и, при необходимости, использовать АВДТ с задержкой отключения (противопомехового типа AP).
  • Еще больший уровень безопасности достигается, когда каждый пользователь, подключенный к общему заземлению, индивидуально защищается собственным устройством защиты.
  • Установка автомата должна производиться профессиональным электромонтером в соответствии с требованиями стандарта СЕ! 64-8 (!ЕС 364).

Установка дифференциального автоматического выключателя существенно повышает уровень безопасности при работе на электроустановках. Кроме того, если на шильдике устройства имеется обозначение IΔn 0.03A или IΔn 0.01A, обеспечивается защита при случайном контакте с токоведущими частями оборудования. Тем не менее, установка автоматического дифференциального автомата не означает отказа от выполнения всех обычных мер предосторожности при работе на электроустановках. B частности:

  • Не забывайте ежемесячно нажимать кнопку "Т", при этом устройство защиты должно сработать. Если этого не происходит, необходимо немедленно вызвать электрика, поскольку безопасность системы не обеспечивается.
  • При использовании персональных компьютеров, электронных пишущих машинок, электронных кассовых аппаратов или другого оборудования с электронными компонентами, оснащенного вилками с контактом заземления, убедитесь в том, что на шильдике УЗО имеется символ "N". Только в этом случае будет обеспечиваться наилучшая защита, которую предоставляет современный уровень развития техники. Если такое обозначение отсутствует, проконсультируйтесь с электриком.
  • Перед заменой ламп или предохранителей убедитесь в том, что электропитание всей установки отключено, разомкнув главный рубильник.
  • Не пользуйтесь проводами с нарушенной изоляцией, примите немедленные меры к их замене.
  • Для выполнения любых работ на стационарных или мобильных электроустановках вызывайте квалифицированного электрика.

Подключение дифавтомата

АВДТ обеспечивают безопасность даже при случайном обрыве среднего провода (нейтрали).
Oни могут использоваться в однофазных электроустановках, питающихся от двух фазных проводов или от фазного провода и нейтрали. Также данные устройства защиты могут устанавливаться в системах, имеющих один из перечисленных ниже видов защиты:

  • подключение к нейтрали или металлоконструкциям выше места установки
  • непосредственное заземление металлических частей
  • активная защита против аварийных токов утечки на землю.

На всех устройствах защитного отключения могут устанавливаться следующие принадлежности:

  • Вспомогательные контакты
  • Контакты сигнализации
  • Катушки с броском тока
  • Катушки минимального напряжения
Дифавтомат схема подключения


для чего нужен, схема подключения (в том числе в однофазной сети)

Развитие технологии защиты в электрических сетях различного назначения привело к появлению удобного и практичного устройства — дифференциального автоматического выключателя тока. Статус практичного прибора дифавтомат заслуживает благодаря объединению нескольких защитных функций. В отличие от устройств узкого профиля, использующихся для осуществления защиты от конкретных явлений в электрической сети, дифавтоматы обеспечивают комплексную защитную технологию. Принцип действия и условия работы защиты описаны далее.

Для чего нужен дифавтомат в электропроводке

Прежде всего, дифавтомат — это защитное устройство. Как и обычный автоматический выключатель, дифавтомат защищает участок цепи, на котором он установлен, от перегруза и короткого замыкания. При возникновении таких явлений в цепи, дифавтомат отключит участок, находящийся под его защитой аналогично обычному автоматическому выключателю.

Дополнительно дифавтомат оснащён функцией защиты человека от поражения электрическим током при случайном прикосновении человека к токоведущим частям. В этом смысле дифавтомат выполняет функцию УЗО.

Такое сочетание необходимых видов защит делает дифавтомат востребованным в процессе монтажа и эксплуатации электрических сетей различного назначения.

Универсальность этого устройства подтверждается его размерами, которые особо не увеличились при объединении функций двух других устройств. Дифавтомат устанавливается на дин-рейку аналогично другим приборам.

Объединение функций УЗО и автоматического выключателя

Сохранность и работоспособность электрической сети во многом зависит от используемых устройств защиты. Но самой большой ценностью во все времена остаётся человеческая жизнь. Защита людей, обслуживающих и эксплуатирующих электрические сети, всегда должна оставаться в приоритете. В этом смысле дифавтомат является оптимальным решением в оборудовании защищаемой электросети.

При несомненных практических преимуществах, дифавтоматы ещё и несколько экономичнее, чем отдельная установка УЗО и автоматического выключателя.

Об особенностях подключения перекрёстного выключателя можно прочитать в данном материале: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit. html

Принцип работы и методы срабатывания

Принцип работы дифавтомата также объединяет принципы работы автоматического выключателя и УЗО. Для защиты от токов короткого замыкания и перегрузки в сети дифавтомат оснащён электромагнитным и тепловым расцепителями, а для защиты от тока утечки — дифференциальным трансформатором и отключающей катушкой.

В случае попадания человека под действие тока на участке цепи, защищаемом дифавтоматом, сработает отключение от появления тока утечки. В дифференциальном трансформаторе нарушиться баланс магнитных потоков и отключающая катушка на это отреагирует мгновенно.

Возникновение тока утечки

В случае же перегруза электрической цепи работу по отключению выполнит тепловой расцепитель, конструктивно и номинально не отличающийся от тепловых расцепителей обычных автоматических выключателей. А при возникновении в цепи тока короткого замыкания, свою работу выполнит магнитный расцепитель, который также не отличается от магнитных расцепителей автоматических выключателей.

Расположение магнитного и теплового расцепителей

В зависимости от схемы монтажа дифавтоматов, различают селективный и неселективный методы срабатывания.

Селективность — это избирательность в процессе защиты. При возникновении аварии селективная защита должна отключить минимальное количество потребителей, находящихся на защищаемом участке.

В качестве примера: при возникновении неисправности в бытовом электроприборе, предохранитель должен сработать в самом приборе, а не в распределительном щите всего здания.

Селективная схема предусматривает использование дифавтомата с обозначением S на передней панели, что собственно и обозначает «селективный».

Селективная схема монтажа реализовывается за счёт установки одного дифавтомата (селективного) на вводе (центральный распределительный щит, электрощит на лестничной клетке и т. п.) и нескольких неселективных дифавтоматов в отходящей цепи. По одному на каждый участок.

Вводной дифавтомат и три отходящих участка цепи

Такая схема монтажа предпочтительнее из-за того, что при возникновении аварии на любом из трёх защищаемых участков, отключение выполнит неселективный дифавтомат, а основной останется включённым. Такой способ срабатывания обеспечивает существенное снижение риска отключения всех потребителей одновременно.

Неселективная схема монтажа реализована аналогично предыдущей, но с существенным отличием. Вводной дифавтомат не селективного исполнения, а такого же, как и отходящие дифавтоматы. В случае возникновения аварии на любом из участков цепи отключится дифавтомат, защищающий этот участок, а также вводной дифавтомат, что, в свою очередь, приведёт к отключению всех групп потребителей.

Функционально неселективная схема выполняет защиту правильно, но в плане эксплуатации она непрактична.

Монтаж селективной схемы защиты более предпочтителен.

Об обозначении розеток и выключателей на строительных чертежах и электрических схемах можно прочитать здесь: https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-rozetok-i-vyklyuchatelej-na-stroitelnyx-chertezhax-i-elektricheskix-sxemax.html

Схема подключения дифференциального автоматического выключателя тока

Схема подключения дифавтомата рассмотрена на примере бытовой электросети 220 В.

Схему можно реализовать по-разному, в зависимости от бюджета и личных предпочтений в формировании защиты домашней электрической сети.

Относительно экономичный вариант предусматривает установку одного дифференциального автомата на вводе в квартиру или дом, а на каждый защищаемый участок установку обычного автоматического выключателя. При такой схеме защита от перегруза и короткого замыкания осуществляется на каждом из участков благодаря работе автоматических выключателей. А защита от тока утечки реализована во всей цепи за счёт дифавтомата на вводе.

Подключение вводного дифавтомата в бытовой сети 220В

Следующий вариант подключения предусматривает установку дифавтоматов на каждый участок цепи. В этом случае нет необходимости устанавливать вводной дифавтомат. Каждый из защищаемых участков обеспечен защитой от перегруза, короткого замыкания и тока утечки. Следует заметить, что такой вариант дороже чем предыдущий. Хотя и более правильный, с точки зрения формирования защиты, в электросети.

Схема без вводного дифавтомата в электросети 220 В

Второй вариант схемы подключения предпочтительнее для помещений с повышенной влажностью. В таких помещениях возрастает риск появления токов утечки на землю из-за влажной среды. Для защиты людей необходимо максимально эффективно сформировать защиту от токов утечки. Установка дифавтоматов на каждую группу электроприборов обеспечит высокую степень защиты.

Как правильно подключить

Схема подключения дифавтоматов в сети 220 В рассмотрена выше.

Схема подключения дифавтоматов в сети 380 В имеет существенные отличия. Прежде всего, для такой схемы нужен четырёхполюсный дифавтомат. Такой дифавтомат предназначен специально для трёхфазной сети, имеет более крупные габариты, но также устанавливается на дин-рейку.

Исполнение для трёхфазной сети

Схема установки такого дифавтомата предусматривает его монтаж после счётчика. Такой тип установки можно реализовать селективным способом, если вводной дифавтомат использовать селективного исполнения.

Установка в сети 380 В

При отсутствии заземляющего проводника в схеме питания помещения (дома), установка дифавтомата является обязательной.

Самым уязвимым местом у лампы накаливания является вольфрамовая спираль, которая чувствительна к резким перепадам напряжения. Для того чтобы сгладить эти каскады используют специальные приспособления. Подробности: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html

Защита людей от электрического тока прежде всего.

Схема подключения в такой сети реализовывается следующим образом.

Простейшая схема установки в сети 220 В

При такой схеме сам дифавтомат будет выполнять функцию заземлителя, мгновенно реагируя на появление в сети тока утечки на землю. Это обеспечит защиту людей использующих бытовые электроприборы или просто находящихся в защищаемом помещении.

Независимо от вида электрической сети, в которой монтируется дифавтомат, существует ряд правил, обеспечивающих правильность эксплуатации:

  • Питающие провода всегда нужно подводить к устройству сверху, а отходящие вниз. Практически на всех моделях дифавтоматов нанесено обозначение присоединений проводов и положение входа и выхода. При случайном подключении нагрузки не стой стороны, можно вызвать аварию, вызывающую выход из строя дифавтомата. Иногда приходится работать в условиях, требующих установки дифавтомата в перевёрнутом положении. На эффективность его работы такое положение не повлияет, главное, не перепутать клеммы подключения.
  • Важно соблюдать правильность подключения фазных и нулевого провода. В стандартной международной маркировке клемма подключения фазного провода имеет обозначение L, а клемма подключения нулевого проводника N. Приходящий проводник имеет обозначение — 1, а отходящий обозначение — 2.
  • Для нормальной корректной работы дифавтомата, его нулевой проводник должен быть соединён лишь со своей цепью. Запрещено объединять нули всех групп в общую цепь.

Важно помнить, что неправильное подключение устройства защиты не всегда вызовет его поломку. Неправильное подключение всегда не обеспечит должного уровня защиты и правильности её работы.

Видео: устройство и принцип работы устройства

Обеспечение своего жилого пространства защитой — это всегда актуальный вопрос. А обеспечение защитой близких — ещё более актуальный. Автоматические выключатели дифференциального тока помогают решить одну из наиболее важных задач — задачу безопасного использования электроэнергии. Важно, что решение вопроса построено комплексно. Это позволяет оптимально использовать средства монтажа, пространство и время работы, потраченное на оборудование схемы защиты.

Дмитрий. 29 лет. Образование - инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

Схема подключения дифавтомата | ЭлектроСтройМонтаж

Дифференциальный автоматический выключатель – это устройство, объединяющее в себе функции УЗО и обычных автоматических выключателей. Способ его подключения к сети в некотором смысле аналогичен монтажу автомата или устройства защитного отключения. Рассмотрим возможные схемы подключения.

Читайте также статью о выборе между установкой дифавтомата и УЗО.

Однофазная сеть 220 В

В обычных многоквартирных и частных домах, как правило, используется однофазная сеть. В таком случае устанавливается двухполюсный диффавтомат. Схема подключения дифавтомата в однофазной сети может быть 2 видов.

Устройство устанавливается после электрического счетчика.

Однако данная схема имеет существенный недостаток. При таком подходе гораздо труднее найти причину выхода из строя элемента в сети. Поэтому на практике предпочтительней применять другой вариант.

Оптимальная схема подключения дифференциального автомата, где каждая отдельная группа проводов сопряжена с соответствующим устройством. Если один автоматический выключатель отключится, другие продолжат независимо друг от друга работать.

Трехфазная сеть 380 В

В трехфазных сетях применяются четырех полюсные дифференциальные автоматические выключатели. Схема подключения дифавтомата в трехфазной сети следующая:

Подобная схема актуальна для коттеджей и новых домов, и тех случаях, когда необходимо выдерживать большую нагрузку от электрических приборов. Еще одно место применения - гараж. И тогда можно будет пользоваться даже сварочными аппаратами и прочим мощным оборудованием.

Схема без заземления

Представленные схемы до этого подключались с заземлением. Теперь рассмотрим сеть напряжением 220 вольт без PE-защиты. Хоть такой вариант и встречается редко, но имеет место быть. Тогда понадобиться следующая схема:

Проводить электромонтажные работы по такому принципу не рекомендуется, потому как он не является безопасным. И если в Вашем старом доме именно такая система электропроводки, то желательно ее заменить в соответствии с современным стандартами.

Схемы подключения УЗО и дифавтоматов

Согласно требованиям современных норм и правил, функционирование домашней электропроводки подразумевает использование защитных устройств. И на сегодняшний день наиболее популярны дифференциальные автоматы и устройства защитного отключения. Они поставляются на отечественный рынок в различных конструктивных исполнениях, что позволяет подобрать устройство с оптимальными характеристиками для использования в однофазных и трехфазных схемах электроснабжения. Вместе с тем, все эти устройства функционируют по одному общему алгоритму.

Принцип работы УЗО и дифавтомата

Устройство защитного отключения работает по принципу, схожему с дифференциальным автоматом, за тем исключением, что в его схеме отсутствует автоматический выключатель, который реагирует на превышение токов нагрузки. В связи с этим, при подключении одно- или трехфазного УЗО требуется установка дополнительной токовой защиты для обеспечения защиты от недопустимых нагрузок и коротких замыканий. Этот момент, собственно, и отличает УЗО от дифавтомата.

Что касается элемента, конструктивно объединяющего эти устройства, то им является схема, которая основана на сравнении входящих в устройство и выходящих из него векторов токов. В обоих случаях схема отключает электрооборудование, как только будет зафиксировано отклонение от установленных предельных величин.

Набор элементов, обеспечивающих функциональность схемы, может быть разным и основываться на использовании электромагнитных реле или полупроводниковых устройств. Для того чтобы иметь понятие о правильном подключении УЗО и дифавтомата, нужно рассмотреть один из вариантов конструкции, используемый в упрощенной однофазной сети. Алгоритм работы внутренних элементов статических устройств аналогичен, поэтому способ подключения у них не отличается.

Работа в режиме нормального электроснабжения

Через тоководы УЗО, включенного под нагрузку, протекает ток нагрузки. При хорошем качестве изоляции в схеме возникновение токов утечки исключается. То есть, величина входящего по фазному проводу тока соответствует значению тока, выходящего из тороидального магнитопровода, в который вмонтированы тоководы УЗО. При этом входящий и выходящий токи противоположны по направлению.

В данном варианте рассмотрена работа идеального устройства, что возможно только теоретически. На практике же всегда имеет место небаланс соотношений магнитных потоков, образованных фазными токами. Однако отличия настолько незначительны, что не сказываются на нормальной работе схемы.

Несмотря на то, что устройства защиты на отключение, такие как УЗО и дифавтоматы, срабатывают в автоматическом режиме, их повторное включение требует выполнения ряд обязательных действий:

• анализ состояния микросхемы с целью определения причины отключения;
• устранение выявленной неисправности;
• включение УЗО или дифавтомата при помощи расположенного на их корпусе рычага.

Если устройство срабатывает повторно, в этом случае должен следовать вывод о вероятно плохой изоляции электрооборудования. Дальнейшие действия заключаются в описке поврежденного участка и восстановлении целостности изоляционного слоя.

В процессе первичного монтажа автоматической защиты в схему электропроводки требуется лишь правильное подключение входных и выходных фазных и нулевых проводников к соответствующим клеммам. Для этого на всех корпусах присутствует четкая маркировка.

Подключение однофазного УЗО

Входные и фазная и нулевая клеммы обозначаются надписями “1” и “N”, а выходные – “2” и “N”. Устройства, функционирующие на основе электронной базы, особенно требовательны к правильному подключению нейтрали, поскольку ошибка с ее полярностью может привести к повреждению электронной схемы.

Функциональный набор устройства позволяет периодически проводить тестирование с целью определения его технического состояния. При воздействии на соответствующую кнопку в конструкции создаются условия для отключения защиты. Если в этом случае отключения нет, это свидетельствует о неисправности УЗО.

Подключение трехфазного устройства дифференциальной защиты

Монтаж трехфазных УЗО проводится по принципу, аналогичному однофазным решениям. В этом случае также важно соблюдение полярности фазных и нулевых проводников. Для того чтобы обеспечить это, входные цепи принято подключать к нечетным клеммам, а выходные – к четным. Устройства защиты подобного рода срабатывают, как только возникнет небаланс от создаваемых токами всех четырех токопроводов магнитных потоков.

Трехфазное УЗО также может быть задействовано в трех однофазных сетях с общей нейтралью. Такое решение обеспечивает защиту одновременно трех однофазных электрических схем. Вся что требуется для реализации этого – выбор места установки с возможностью использования шины для подключения к выходу защиты нейтрали. Данная мера позволяет разделить ее одновременно по трем сетям.

Подключение трехфазного УЗО к трехпроводной сети без нейтрали

Подобные схемы имеют место при организации защиты трехфазных двигателей без нейтрали. В этом случае отпадает необходимость в использовании нулевых клемм УЗО.

При таком подключении более предпочтительно использование защитного устройства электромагнитной конструкции, оснащенного механическими расцепителями. Связана данная рекомендация с тем, что работа статических моделей требует подачи напряжения на блок питания, который может подключаться между фазой и нулем.

Помимо прочего, из-за отсутствия нулевого потенциала становится недоступной функция периодического тестирования прибора на предмет исправности. Поэтому подключение в таком виде сопряжено с проведением доработок прибора.

Чем отличаются схемы подключения УЗО и дифавтоматов

Как уже было отмечено выше, конструкция дифференциального устройства защиты лишена интегрированной защиты от токов коротких замыканий и перегрузки. Для того чтобы предотвратить выхода устройства из строя из-за короткого замыкания, следует принять соответствующие меры. Они заключаются в установке автоматического выключателя перед каждым УЗО.

Конструкция дифференциального автомата имеет встроенную защиту от КЗ и токов перегрузки, что является одним из факторов, увеличивающих стоимость устройств из этого разряда. При подключении дифавтомата отпадает необходимость в установке дополнительного автоматического выключателя.

В любом случае, УЗО и дифференциальный автомат способны долго и бесперебойно работать только в том случае, если их подключение выполнено правильно. Здесь необходимо учитывать конкретные условия схемы, а также требуется точное выставление уставок на срабатывание, что обеспечивает соответствующие защитные функции.

Подключение дифавтомата в щитке после счетчика, схемы и правила для автоматов и УЗО

При монтаже электропроводки всегда возникает вопрос: как подключить дифавтомат, где его установить, сразу после счетчика или перед ним, на каждую группу ставить или один на несколько? Это естественно, так как хочется безопасности и надежности в доме.

Сейчас все больше людей начинают использовать дифавтоматы в качестве средств защиты от токов утечки и короткого замыкания. Многие производители стали выпускать приборы с индикаторами, показывающими, какой из автоматов отключил линию, дифференциальный или обычный.

Становится понятна причина отключения и упрощается поиск неисправности. Остался еще один аргумент, мешающий повсеместному замещению автоматических выключателей и УЗО дифференциальными автоматами. Это цена, но при недостатке места в электрощитке, он становится не таким значимым.

Покупка защитных устройств

Прежде, чем приступать к монтажу и подключению дифавтоматов, нужно определиться с их видами. Внешне они все одинаковы, но характеристики различаются очень сильно, даже при одинаковом номинальном токе. В однофазной электрической сети используются двухполюсные автоматические выключатели дифференциального тока, в трехфазной цепи применяют четырехполюсные приборы.

При покупке дифавтомата обращайте внимание на целостность корпуса. Даже незначительные механические повреждения могут сместить положение внутренних элементов устройства, что может привести к его неисправности.

Обязательно проверьте его работоспособность на месте. Обычно в магазинах по продаже электрооборудования имеются специальные стенды для проверки.

Приборы должны быть приобретены именно те, которые указаны в схеме или вычислены специалистом с учетом всех возможных нагрузок. Это не провода, которые можно установить большего сечения, здесь все связано с чувствительностью устройства к токам утечки или короткого замыкания. Маркировка дает полную характеристику прибора.

Некоторые люди покупают дифавтоматы с учетом вроде бы всех требований по номинальному току, отключающему, по току мгновенного отключения, но упускают такой момент, как максимальный ток короткого замыкания, который способен выдержать прибор.

Цифры в прямоугольнике на передней панели, как раз об этом и говорят. Если в старых домах с алюминиевой проводкой допустимо подключение дифавтоматов на 3000 или 4500 А, то в новых с медными проводами, хорошей изоляцией токи короткого замыкания в 6000 А не редкость.

Поэтому на этот параметр тоже обращайте внимание. Если вместо запланированных по проекту медного провода сечением 2,5 мм2 решили заменить на более надежный, как может показаться, сечением 4 мм2, то нужно учесть это при приобретении автомата, выбирайте с большим максимальным током короткого замыкания. Иначе возможен скорый поход в магазин за новым автоматом.

Как подключать

Установка УЗО и дифавтоматов производятся одинаково. При подключении проводов к приборам надо следовать старому правилу.

Начиная от вводного автомата и до последнего надо подсоединять все, что является для данного устройства нагрузкой к нижним контактам. Его выходные контакты, находящиеся сверху, подсоединяют к входным контактам устройства расположенного в схеме, выше его по иерархии, если считать от вводного автомата.

Хотя у некоторых производителей приборы могут работать при любом подключении, соблюдение этого порядка соединения позволяет уменьшать количество ошибок при монтаже устройств.

На дифавтоматах всегда указывается, куда нужно подключать нулевой или фазный провод. Обозначение на схеме, изображенной на передней панели всех контактов, позволяет безошибочно провести подключение.

Путать провода нельзя, так как может случиться так, что автоматический выключатель от токов перегрузки и короткого замыкания будет контролировать нулевой вместо фазного провода.

Последовательность монтажных действий при подключении дифавтомата такая:

  • перед установкой приборов в щитке выключите вводной автомат;
  • индикаторной отверткой проверьте отсутствие напряжения в сети, если есть мультиметр, перепроверьте им, здесь перестраховываться полезно;
  • установите на DIN-рейку первым слева селективный (противопожарный) дифавтомат. Ставить автомат легко, просто защелкните его на рейке, если необходимо, сдвиньте его к краю;
  • откусите необходимой длины куски провода и зачистите от изоляции их концы, примерно по 1 см. Для этого используйте специальный инструмент, если его нет, то можно применить бокорезы. При зачистке изоляции старайтесь не повредить сам провод. Он должен быть монолитный.

Концы входных проводов подсоединяйте к верхнему разъему дифавтомата. Подключение противоположных концов происходит к счетчику, ноль к нолю, фаза к фазе.

Следите, чтобы не зажималась изоляция. По возможности для монтажа используйте разноцветный провод. В дальнейшем это облегчит поиск неисправностей, да и при установке упрощаются работы.

Последний этап монтажных работ

Если необходимо, установите дополнительные клеммные колодки для подключения нулевого или земляного проводников. Сами провода прокладывайте по горизонтали или по вертикали. Это облегчает чтение схемы соединений.

После противопожарного дифавтомата по схеме стоят устройства, контролирующие несколько или только одну электрическую группу. Это могут быть две, три розеточные или отдельная группа на стиральную машину.

Когда закончите подключение внутри электрического щита, можно заводить провода, которые идут от распределительных коробок. Внимательно следите, чтобы нулевой и фазный провод от одной группы попали на один дифавтомат.

Прозвоните всю цепь от розеток до дифавтомата. Особенно будьте внимательны при монтаже и прозвонке в распределительной коробке. Туда обычно подходят несколько нулевых, заземляющих и фазных проводов. Если перепутаете соединения, то автоматы будет постоянно выбивать.

Когда полностью закончите монтаж, проверьте, что вся нагрузка отключена от сети. Затем вводный автомат и все последующие надо включить. Смотрите, не сработает ли какой-нибудь из них.

Если все нормально, проверьте с помощью тестовой кнопки работоспособность всех дифавтоматов. Убедившись в их работоспособности, начинаете подключать последовательно на каждую линию нагрузку. Если все нормально, то автоматы не сработают.

Ошибки при монтаже

Монтаж дифференциального автомата прост, это иногда вводит в заблуждение и приводит к ошибкам, вызывающим постоянные отключения оборудования или, наоборот, к полному его «молчанию».

Дифавтомат ни на что не реагирует кроме тестовой кнопки, иногда, и на нее тоже. В основном это связано с невнимательностью при подключении или неисправностью прибора.

Наиболее распространенная ошибка совершается при подключении к дифавтомату проводов от разных линий. При подаче напряжения после монтажа дифавтомат сразу же отключается, и потом его невозможно включить, флажок не держится во включенном состоянии.

Иногда все собрано правильно, но устройство не встает на охрану, постоянно выключается. Начав разбираться, оказывается, что при подключении в клеммнике зажат не зачищенный конец, а защитный изоляционный слой провода. При подключении контролируйте, чтобы зажимался именно провод, а не его изоляция.

Бывает такое, что в электрическом щитке подключение правильное, прозвонка ничего не показывает, а дифавтомат все время отключается. Надо проверить линию, скорее всего где-то происходит соединение нулевого и земляного проводников. Для этого отключите в щитке нулевой и земляной провода данной линии и проверьте их на короткое замыкание.

Когда нулевые провода от двух дифавтоматов меняют местами, происходит мгновенное их выключение при подаче напряжения. Тест работает на обоих приборах.

Если к приборам нулевые провода подсоединили верно, а где-то на линии они закорочены, то при включении оба автомата нормально встают на контроль, при отсутствии нагрузки. Но стоит подключиться любому прибору, и срабатывают оба дифавтомата. При проверке кнопкой тест любого из них срабатывают оба.

Иногда нулевой провод с нижерасположенных по схеме устройств подключают не к нулевому контакту дифавтомата, а нулевой шине напрямую, минуя его.

В этом случае устройство становится на контроль, но при включении нагрузки или тестовой кнопки сразу срабатывает.

Бывает, что нулевой провод с выхода автоматического выключателя дифференциального тока подключают не к нагрузке, а к нулевой шине. При включении дифавтомат становится на контроль, подсоединение устройств к линии приводит к срабатыванию дифференциального выключателя.

Когда затрудняетесь определить ошибку в монтаже, лучший вариант, начать все с начала. Промаркировать каждый провод и после каждого подсоединения очередной группы проверять дифавтоматы. Это плата за невнимательность.

Схема подключения дифавтомата - ElectrikTop.ru

В последней редакции правил эксплуатации электроустановок на первое место ставятся меры по защите человека от поражения электрическим током, и лишь на второе – технических устройств. Поэтому установка УЗО (устройство защитного отключения) сегодня является обязательным требованием при построении электрических схем.

В то же время никто не отменял требования устанавливать автоматические выключатели, защищающие от сверхтоков (короткое замыкание) и нагрева вследствие перегрузки. Совместить одно с другим можно, установив автоматический выключатель дифференциального тока (АВДТ), в просторечии называемом «дифавтомат». Его использование позволяет упростить схему – вместо двух устройств ставится одно, и процесс монтажа. Сегодня мы расскажем о том, как правильно подключить дифавтомат и о типичных совершаемых ошибках.

АВДТ – снаружи и внутри

Внешние отличия АВДТ от автомата и УЗО:

  • В отличие от автоматического выключателя, дифавтомат никогда не бывает однополюсным. Точек подключения в однофазной сети две, а в трехфазной сети их всегда четыре.
  • Электрическая схема на лицевой панели устройства содержит три мнемосимвола:
    1. Овал, охватывающий проводники на входе. Это тороидальный сердечник дифференциального трансформатора.
    2. Дуга в половину окружности на фазной линии, обозначающая электромагнитный расцепитель.
    3. Прямоугольный выступ на фазной линии – тепловое реле.

У УЗО нет символа электромагнитного расцепителя, а у автоматического выключателя – дифференциального трансформатора.

  • Номинал сетевого тока АВДТ, в отличие от УЗО, имеет дополнительное буквенное обозначение – A, B, C или D, указывающее на его времятоковую характеристику.

Внутри дифавтомата находятся три чувствительных элемента:

  1. Электромагнитный расцепитель.
  2. Тепловой расцепитель.
  3. Измеритель дифференциального тока.

Соленоид электромагнитного расцепителя подключен не только к фазной линии, но и к дифференциальному трансформатору. Поскольку выдаваемый измерителем ток невелик – в зависимости от модели он может быть в пределах от 6 до 500 мА, в цепь включается усилитель.

Подробнее об отличиях УЗО и дифавтомата можно почитать здесь.

Подключение дифавтомата

Подключение дифавтомата в однофазной сети заключается, всего лишь, в правильном соединении фазной и нулевой (нейтральной) линий на входе и на выходе. Перепутать их очень сложно: вход фазы обозначен цифрой один, а нейтрали – латинской литерой N. И еще там обычно написано «Сеть». Выходная фазная клемма промаркирована цифрой 2, а нейтральная – буквой N. Также имеется надпись «Нагрузка».

Схема подключения дифференциального автомата в однофазной электрической сети без дополнительного защитного проводника показана на рисунке ниже.

Не правда ли, все предельно просто и понятно? Сложности и ошибки чаще всего совершаются при работе со схемами, имеющими защитный проводник.

Типичные ошибки при подключении дифавтоматов

Правильная схема подключения дифавтомата в сети с защитным проводником приведена на рисунке ниже.

Обратите внимание, что линия, обозначенная символами РЕ, нигде не соединяется с клеммами автоматических выключателей – ни с фазными, ни с нейтральными. А подключается она только к заземляющей клемме на корпусе прибора. А все потому, что по этому проводнику ток может течь только в результате аварии. Он предназначен для того, чтобы увести электричество от корпуса дрели, миксера, стиральной машины по пути наименьшего сопротивления и защитить человека от электротравмы.

Что будет, если к нейтральному контакту на выходе дифавтомата подключить провод РЕ? Он сработает и выключит сеть. Произойдет это потому, что в первичной обмотке дифференциального трансформатора возникнет дисбаланс: по фазной линии течет ток, а по нейтральной – нет.

При этом не исключено, что сам АВДТ полностью выйдет из строя, ведь разница между силой тока в фазной линии и нейтрали равна той, что потребляет работающий электроприбор – 16, 20 или 32 А. При этом он еще будет дополнительно увеличен усилителем. Наиболее вероятно, что первым сгорит именно этот элемент цепи.

Путать фазную линию с нейтральной также не стоит. По той причине, что первичная обмотка дифференциального трансформатора состоит из двух катушек: для фазы она имеет меньшее число витков, а сечение провода соответствует номиналу тока, у нейтрали витков больше и провод тоньше. Подключив иначе, чем это обозначено на приборе, вы выведите из строя измеритель дифференциального тока.

Подобные фатальные ошибки встречаются очень редко, они являются результатом невнимательности или полной технической безграмотности. Чаще происходят те, когда не учитывается номинал дифференциального тока. В лучшем случае потребитель периодически остается в полной темноте или с отдельным неработающим электроприбором. В худшем человек может получить смертельную травму, будучи абсолютно уверенным в том, что полностью защищен!

Рассмотрим, например, возможности АВДТ С16 30 мА. Этот прибор срабатывает в двух случаях: если ток в цепи превышает номинал 16 ампер в пять раз (80 А) в течение 1,5 секунды, а также, если измеренный ток утечки равен 30 миллиампер.

Опытным путем определено, что непереносимый болевой шок и остановку сердца вызывает ток в 50 миллиампер. Поэтому вариант правильной установки такой: защита розетки, к которой подключается ручной электрифицированный инструмент, поскольку человек во время работы редко ходит босиком.

Вариантов неправильного использования два:

  1. Установка прибора с таким номиналом сразу после электрического счетчика. Предельного значения величины тока – 16 А – достаточно для квартиры, в которой общая мощность электроприборов не превышает 5 кВт. Однако в этой точке цепи суммарная разница силы тока в фазной и нейтральной линиях превышает 50 мА. Поэтому дифавтомат будет постоянно обесточивать жилище.
  2. Установка в помещениях с повышенной влажностью (ванная комната) или в цепях питания электрического теплого пола. Высокая электропроницаемость среды, наверняка, на ногах нет обуви. Вероятность электротравмы при плохой изоляции почти 100% – АВДТ не сработает, ведь короткого замыкания нет, а его номинального тока утечки в 30 мА как раз хватит на то, чтобы у человека остановилось сердце.

При выборе АВДТ по номиналу отключающего дифференциального тока следует руководствоваться следующими соображениями:

  • Приборы 6 мА используются в том случае, если существует вероятность беспрепятственного прохода электрического тока через тело человека по пути, затрагивающим сердце. Например, рука – нога. Это система электрический теплый пол, помещения с повышенной влажностью или земляными полами (бани, ванные комнаты, теплицы, скотные дворы).
  • Дифавтомат 10 мА применяется в сухих жилых помещениях для защиты человека от поражения электрическим током в случае частичного нарушения изоляции и пробоя фазы на корпус бытового электроприбора – чайника, стиральной машины, утюга.
  • Номинал 30 мА используется для защиты групп маломощных электрических приборов (светильники) или индивидуально для однофазных электромоторов (дрели, рубанки, перфораторы, циркулярки) мощностью до 3 кВт. Для защиты человека такие АВДТ практически бесполезны.
  • Приборы, срабатывающие от дифференциального тока силой в 100 мА, используются как противопожарные автоматы в жилищах – они отключают сеть в момент начала плавления диэлектрических оболочек проводов, а также для защиты трехфазных двигателей мощностью до 5 кВт.
  • Существуют АВДТ с номиналами в 300 и 500 мА, которые применяются только в электрических цепях промышленного назначения и для защиты человека не используются. Они могут лишь несколько снизить вероятность смертельного исхода.

Подключить дифференциальный автомат несложно. Надо лишь руководствоваться маркировкой на его корпусе и не перепутать фазу с нейтралью. Гораздо важнее подобрать номинал отключающего дифференциального тока в соответствии с предполагаемыми условиями эксплуатации электроустановки.

Разное диффузное от обычного. Виды и типы УзО. Сложность подключения проводов

При разработке схемы электроснабжения или капитальном ремонте электропроводки важно обеспечить надежную защиту от короткого замыкания в сети. Здесь возникает вопрос, что лучше использовать в каждом конкретном случае: УЗО или ДИФАВТОМАТ. Оба эти устройства относятся к защитным. Они повышают уровень безопасности и даже внешне похожи друг на друга, на первый взгляд разница минимальная.Поэтому разница в применении не так очевидна.

Защитный роттомат в квартирном щите

Многие просто не знают, какое из этих устройств установлено в квартирном щите, и не понимают, чем отличаются устройства, и как отличить одно от другого. Пока не происходит разводка, вопросов по замене УДО или как пользоваться роттоматом просто не существует.

Определения

RCO отключает нагрузку, когда значение дифференциального тока превышает допустимое (ГОСТ 31601.2.1-2012). Полное название на русском языке - это устройство защитного отключения, а английское сокращение RCD - Residual Current Device name. Несмотря на принятое среди электриков обозначение NEO, правильное название будет звучать как дифференциальный выключатель. Такое же название будет и на этикетке продукта.

Этот механический аппарат коммуникативного типа запускается путем изменения разности векторов между токами, возникающими от трансформатора, включенного в дифференциальные переключатели.

Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или возгорания из-за утечки тока.Устройства защитного отключения устанавливаются не только в системе электроснабжения, но и в некоторых бытовых приборах, которые используются в сырых помещениях, например, в определенных моделях фенов.

Схема работы УДО

Дифференциальный или автоматический дифференциальный выключатель имеет более широкие возможности по сравнению с дифференциальным выключателем. Он соединен между собой устройством защитного отключения и автоматическим выключателем (ГОСТ Р 51327.1-2010). Благодаря такому сочетанию дипаптомат защищает от воздействия электрического тока при утечке или контакте с токонесущими осколками, а также защищает от перегрузок и коротких замыканий с помощью пулемета.ДИФАВТОМАТ предотвращает возгорания, которые могут возникнуть при воспламенении изоляции из-за перегрева.

Difference

Основное назначение устройства для защитного отключения в контроле утечки тока, а также отслеживании поступления напряжения в электроприборы. При одновременном подключении всех приборов в сеть цепь с переключателем дифференциала не реагирует на перегрузки, а проводка горит.

Даже при принудительном создании короткого замыкания путем соединения нуля и фаз дифференциальные переключатели не отключат напряжение.DiffAwtomat, где устройство защитного отключения и машина работают вместе, способен справиться со всеми этими проблемами.

Только DIFAVTOMAT предотвратит короткое замыкание и перегрузку в сети. Дифференциальные переключатели такими функциями не обладают.

Устройство DIFAVTOMATA

Основные визуальные отличия УЗО от DIFAVTOMATOMATOM
По внешнему виду сразу понятно, почему одно устройство называется УЗО, а второе не совсем простое.

Корпуса в том и другом корпусе примерно одинаковые, есть переключатель, на каждое устройство нарисована схема, указаны конкретные параметры и указаны технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.

Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами:

  • имя;
  • схема подключения;
  • минимальное текущее обозначение;
  • Аббревиатура
  • .

Рассмотрим, как отличается защита по внешнему виду кузова. Название, аббревиатура и обозначения минимального тока
Перед подключением выбранного устройства к сети внимательно изучите корпус. В большинстве случаев полное название защитного механизма находится на задней крышке.

На лицевой стороне корпуса будет аббревиатура VD (для UDO) или AVTT (при работе с дифтоматом). В нашем случае это обозначения ВД1-63, то есть Дифференциал и переключатель АВТ32 -Tifafattomates.Разница в написании обозначений очевидна, диффузоры всегда называются разными.

Отличия в обозначении

Лицевая сторона разная. Если на корпусе видна большая буква и цифры за ней, то это дифавтомат (у нас от 16), но если все буквы идут после цифры (32 А) - это УЗО. Эти числа указывают значение номинального тока в цепи.

Значение номинального тока определяется исходя из мощности используемых электроприборов и сечения кабеля.Буква, стоящая перед номинальным током, указывает, какие расцепители (электромагнитные и тепловые) используются в сети.

Если вы не можете понять, как отличить одно устройство от другого, нельзя рисковать и самостоятельно устанавливать защитные устройства. Вызовите квалифицированного электрика, который решит, где использовать дипаптомат, а где переключатель дифференциальный вместе с машиной.

Схемы подключения

Есть разница между подключением таких защитных устройств к сети, как и схемы самого устройства.В работе дифференциального переключателя и при использовании дифавтомата действуют разные, хотя и схожие принципы. Важно отличать их друг от друга.

Схема дифференциального выключателя

На чертеже с роттоматом будет присутствовать обозначение теплового расцепителя в виде полукруга с буквой «P», соединенных вместе. Этот релиз мгновенно реагирует на возникающую в сети перегрузку, и дипаптиметы отключают ток.По этому признаку можно выделить разные защитные механизмы.

Схема на корпусе dipaptime

Что лучше

Невозможно выбрать между разными типами защитных устройств без учета индивидуальных характеристик сети. Ведь важно не только правильно подобрать параметры дифференциального выключателя или необходимые характеристики для работы с роттоматом, но и оценить, есть ли для них места в щите.

Можно выбрать схему, где дифференциальные выключатели и автоматы будут действовать как отдельные элементы цепи, или же все же отдельно взять дифференциальный автомат. Хотя не всегда в щите есть место для размещения более громоздких схем на полете, к которым крепятся защитные конструкции. В этом случае предпочтительнее будет дифавтомат.

Профессиональному электрику намного проще установить всего одно устройство, чем возиться сразу с несколькими. Кроме того, каждый дополнительный обрыв сети - это потеря мощности и возможная утечка тока.Поэтому специалисты чаще всего советуют использовать вместо УЗО дифференциальный автомат с пулеметом в комплексе.

Но с другой стороны будет дешевле, с другой стороны, дифференциальный выключатель или автомат будет дешевле, чем покупать ДИФАВТОМАТ, когда устройство выйдет из строя. При срабатывании дифференциального автомата причина сбоев сети затруднена. Ведь это устройство реагирует на любые критические изменения в работе электропроводки и приборов.

А при срабатывании схемы, в которой используется переключатель дифференциал и автомат по отдельности, такой проблемы не существует.Дифференциальные переключатели регистрируют утечку тока, а скачок напряжения автомат. Поэтому найти источник, вызывающий проблемы с подачей электроэнергии, становится намного проще. Особенно это необходимо, если к сети подключено несколько разных электроприборов.

Сегодня, когда количество используемых в быту электроприборов постоянно растет, отследить уровень общей мощности не всегда возможно. Если установлен полный роттомат для группы электромадера, при увеличении нагрузки потребуется его замена на целый.Если используется связка выключатель и автомат, то достаточно будет выбрать новый Узо с желаемыми характеристиками.

Если вам необходимо защитить электропроводку от перебоев в сети, вызванных работой какого-то конкретного электроприбора большой мощности, то дифференциальный автомат имеет смысл устанавливать только в этой зоне.

Главное подобрать параметры прибора так, чтобы они четко отслеживали работу того или иного агрегата, например, стиральной машины или бойлера.

Общий роттомат для группы электроприборов

В случае аварии, когда защитные устройства выходят из строя или требуется замена УЗО, возможно подключение машины перемычкой без дифференциального выключателя. Таким образом, электроснабжение дома будет восстановлено. Если загрязнения вышли из строя, помещение будет обесточено до замены защитного устройства.

Стоимость комплекта с дифференциальным выключателем и пулеметом будет выше, чем при использовании дифференциальных материалов.По качеству импортные копии надежнее. Хотя бытовые устройства тоже работают хорошо, но проигрывают по такой важной характеристике, как время отклика, и оказываются сильнее механически поврежденных.

Есть модели, в которых есть индикаторы, показывающие, когда дифференциальные токи спровоцировали срабатывание устройства. С такой защитной схемой можно определить причину аварийного отключения в сети.

При ремонте электропроводки в квартире или доме можно использовать разные схемы подключения групп электроприборов.Все зависит от назначения конкретной сетевой линии, а также мощности установленных на ней приборов.

Почему вырубается счетчик при использовании новых защитных устройств

Электромонтаж в старых квартирах и домах проводился с учетом требований, которые сегодня не актуальны. Поэтому часто бывают ситуации, когда машины подобраны правильно, владельцы знают, где использовать переключатель дифференциала с машиной, а где с одним дифатоматом, а свет все равно гаснет.Есть несколько причин подобного явления:

  • использование в электропроводке старых алюминиевых кабелей, которые, в отличие от медных, эксплуатируются на пределе своих возможностей;
  • некачественный монтаж новой проводки.

Следовательно, необходимо не просто использовать дифференциальное передаточное отношение или переключатель, но и отслеживать работу всей сети.

Что лучше. Видео

Напоследок определитесь с выбором дипаптайма или Узо поможет это видео.Вот основные достоинства и недостатки каждого из них.

Прежде чем выбирать между той или иной защитой, важно продумать, как и что защитить помещение, чтобы обеспечить. Использование одного УЗО не защитит от резких скачков напряжения, но защитит ток от утечки. Разные дела справятся с любыми проблемами в сети, но применять их лучше не для группы, а для отдельного мощного юнита.

Большинство потребителей абсолютно все равно что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат).Но при разработке проектов частных домов или квартир этот вопрос имеет определенный смысл.

В целом проблемы, которые возникают у наших граждан с организацией собственного жилья, с точки зрения электробезопасности, значительны. Что говорить, если пока что во многих отдаленных районах такие штучки, как «жучки» в пробках, являются нормой жизни?

Недавно ко мне обратился один мой знакомый с вопросом, а что стоит в моем щите УЗО или ДИФАВТОМАТ . Как их отличить.Так как проблема, с профессиональной точки зрения, стоит очень остро, предлагаем вам небольшой либерал по этой теме, в том числе электриков, особенно молодых.

Эти знания позволят вам точно понять, что у вас «живет» в распределительном щите: УЗО или ДИФАВТОМАТ, зачем его туда класть и насколько это поможет, или сохранится ли в будущем?

Опытного электрика, у которого за плечами одна короткая застежка, такие вопросы могут даже обидеться! Однако среди молодежи теории уделяется мало внимания, хотя потребители задают такие вопросы постоянно.А теперь подскажу несколько вариантов.

Отличие УЗО от дифференциала функционального назначения

Если посмотреть на УЗО и ДИФАВТОМАТ, то по внешнему виду эти два устройства очень похожи друг на друга, но функции, которые они выполняют, различаются. Напомним, функции и выполняет дифференциальная автоматика.

Устройство защитного отключения срабатывает, если в сети, к которой он подключен, появляется дифференциальный ток - ток утечки.При утечке тока человек может пострадать в первую очередь, если дело касается поврежденного оборудования. Кроме того, при появлении утечки тока в электропроводке изоляция будет горячей, что может привести к возгоранию и возгоранию.

Следовательно, УЗО настроено на защиту от поражения электрическим током, а также от повреждения проводки в виде протечек, сопровождающихся возгоранием. Более подробно, как работает этот прибор, смотрите в статье по принципу работы УЗО.

Теперь посмотрим на дифференциал автомат.Это уникальное устройство, сочетающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и рассмотренное ранее УЗО. Те. Дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от протечек, связанных с ранее описанными ситуациями.

Теперь главный момент, по которому всех начинают путать: помните, что УЗО, в отличие от ДИФАВТОМАТА, не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что установив УЗО, они от всего защищены!

Простым языком Узо - это просто индикатор, который контролирует утечку и что ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети, изоляция была повреждена и появился ток утечки , RCO реагирует на это и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-утюжки для волос), то есть намеренно создать перегрузку, RCO не сработает.А проводку, если нет других защитных устройств, обязательно сжечь вместе с Узо. Если с подключенным УДО подключить фазу и ноль, и получить грандиозный КЗ, то и УЗО не подойдет.

Почему у меня все это формируется, просто хочу обратить ваше внимание на то, что, поскольку Узо не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что необходимо ее защищать. Именно поэтому УРК всегда подключается последовательно с пулеметом.Эти два устройства работают так сказать в паре: одно защищает от протечек, другое - от перегрузки и КЗ.

Используя вместо DIFAVTOMAT, вы избавитесь от вышеперечисленных ситуаций: он защитит от всего.

Подведем итог основным отличиям УЗО от ратомата Это то, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие УЗО от DIFAVTOMATA

На самом деле очень много внешних признаков, по которым легко отличить УЗО от роттомата.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если съели еще, то заметишь: схемы разные, тумблеры разные, буквы не повторяются. Что из этих устройств УДО и что такое ДИФАВТОМАТ?

Выше мы рассмотрели функциональные отличия этих устройств, теперь рассмотрим , чем отличается УЗО от раттомата Визуально - так сказать различия заметны невооруженным глазом.

1. Маркировка номинального тока

Один из способов визуализации отличий УЗО от Diphantat Это текущая маркировка. На любом устройстве указаны его технические характеристики. Для рассматриваемых нами устройств основными характеристиками считаются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (значение номинального тока). На нашей картинке это устройство класса ВД.-63.

Показывает цифру 16. Это означает, что устройство рассчитано на номинальный ток 16 (а). Если в начале надписи латинские буквы in, s или d, а затем идет цифра, то перед вами дифференциал. Например, у AVDT32 DIFAVTOMATA перед номинальным значением тока стоит буква «С», которая обозначает характеристики типа электромагнитного и теплового расцепителя .

Прочтите еще раз и запомните.Если написано «16а» - это Узо, номинальный ток которого должен быть не более 16 ампер. Если написано «C16», это дифрактомат, где буква «C» - характеристика расцепителя, «встроенного» в устройство, рассчитанного на номинальный ток 16a.

2. Схема электрическая, изображенная на приборе

На корпусе любого исполнительного или защитного устройства производитель всегда наносит его принципиальную схему. У Узо и дифференциальной машины они действительно похожи.

Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия. Схема RCO представляет собой овал, который обозначает дифференциальный трансформатор - сердце устройства, реагирующего на токи утечки и электромеханическое реле, замыкающее-размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, кроме всех подобных элементов, отличительными являются обозначения теплового и электромагнитного расцепителя, реагирующих на ток перегрузки и короткое замыкание.

Следовательно, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются. Если на схеме показан тепловой и электромагнитный расцепитель - это дифференциальный автомат. Это схема отличий УЗО от ратомата .

3. Название на корпусе прибора

Если вам, как простому потребителю, сложно вспомнить, чем отличается УЗО от раттомата , Сообщаем: зная о проблеме, которой посвящена статья, многие производители так что покупатели не Напутал, на корпусе специально написано название устройства.

На боковой поверхности корпуса написано УДО - переключатель дифференциальный. На боковой поверхности демпфирующего корпуса написано автоматическое реле дифференциального тока. Хотя такие надписи есть не на всех товарах, как правило, у российских производителей, и то на зарубежных изделиях такой маркировки я не встречал ни одного.

4. Аббревиатура надписи на приборе

В основном вопрос как отличить УЗО от роттомата Излагаются изделия иностранного производства.Если мы говорим об отечественной продукции, то здесь вопросов не возникает.

На таких аппаратах, как правило, русским языком написано, что это автомат Узо (ВД) или Дифф Авдт.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется Дифференциальными переключателями (ВД). Дифференциальный автомат - это автоматический дифференциальный выключатель (АВДТ).

Подводя итоги как отличить УЗО от ДИФАВТОМАТА

По ценовым параметрам УЗО и ДИФАВТОМАТЫ разные .Особенно это касается импортной продукции. Обычный дифавтомат немного дешевле Узо в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественный тоже неплох, но проигрывает по таким важным характеристикам, как время отклика, уступает надежности механических частей, элементарно уступает корпусам.

По надежности срабатывания эти два устройства не уступают друг другу.

Так как дифавтомат - устройство комбинированное, то из недостатков эксплуатации я бы отметил, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или утечка тока.Правда, прибор развивается: некоторые диффузоры снабжены индикаторами дифференциальной токовой характеристики.

Положительным моментом АВДТ является удобство монтажа: важно, чтобы электрик был затянут в тесную монтажную коробку на пару шурупов меньше. С другой стороны, это увеличивает надежность цепи: чем меньше соединений, тем лучше. Но если устройство сломается, оно подлежит полной замене.

В случае использования УЗО в паре с пулеметом процесс ремонта выглядит дешевле: меняют либо один элемент, либо другой.Это необходимо учитывать при проектировании сетей, учитывая риск определенных негативных событий и их возможную частоту.

Если трогать простые плоские схемы разводки, то принципиально не AVDT вы выбираете или Uzo + Automatic . Если говорить о большом частном доме, то нужно посмотреть, какие линии периферийны на роттомате (например, котельная или хозблок: там больше разных нагрузок, а значит - и риски больше), а какие пары УДО + автомат (линии освещения, группы розеток).

Вы можете разобраться в схемах реализации этих устройств, главное, чтобы вы понимали и запоминали, для чего это нужно.

У большинства людей УзО и дифференциальный автомат, да и просто выключатель неотличимы и разницы не видят. Внешне очень похожи, надписи на корпусе практически одинаковые, есть кнопка тестирования и включения в работу, но все же это разные устройства и давайте разбираться, чем отличается УЗО от ратомата.В материале рассмотрим назначение обоих устройств и их принципиальные отличия по важным параметрам.

Понимание предназначения этих устройств и разницы между RCO отличается от помощи в правильном выборе при проектировании электрической сети частного дома или квартиры.

Назначение устройства защитного отключения (УЗО)

Аппараты внешне похожи, но есть разница, так как они выполняют разные задачи.Устройство защитного отключения отслеживает ток, проходящий через него, и размыкает цепь ( запускает ), если после него происходит утечка. Максимальный ток утечки, при превышении которого сработает УЗО, указан на его корпусе ( от 10 мА до 500 мА ).

Возникновение дифференциального тока ( разница на входе и выходе УДО ) может происходить по разным причинам, например, неисправность бытовой техники или повреждение изоляции кабеля, в какой ее части начинается слить на землю.

Примечание! В месте утечки электрического тока при повреждении изоляции электропроводки температура провода повышается, что может привести к возгоранию и возгоранию.

Следует отметить, что в зданиях со старой электропроводкой пожары из-за возгорания электропроводки возникают довольно часто.

Для человека значение проходящего через него тока превышает 30 мА смертельно опасно. Поэтому в электрических панелях для защиты групп розеток установлена ​​цепь с отключением тока 10 мА или 30 мА .УРО с большим номиналом этого параметра ( например, 100 или 300 мА ) Вызывают пожар и нужны не для защиты человека, а для предотвращения возгорания в месте повреждения изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от суперблоков, это ключевое его отличие от раттомата. В случае возникновения может сгореть, но не выйти ( все-таки, когда у ЦЗ нет утечки тока на землю ). Поэтому самостоятельно не применяется, а устанавливается.

Таким образом, основным назначением УЗО является защита от поражения человека электричеством (, если оно потечет через тело человека на землю ) и своевременное обесточивание участка сети с поврежденной изоляцией электропроводки.

Назначение дифференциального автомата

Дифференциальный автомат - универсальное устройство, совмещающее в себе функции автоматического выключателя и устройства защитного отключения. Это означает, что роттомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер диффузора для однофазной сети 220 В равен размеру Узо или двухполюсного выключателя ( два модуля ). Таким образом, они занимают одно и то же место местами, но у дифференциального автомата помимо функций слежения за утечкой тока еще есть срабатывание тепловой защиты и превышения предельного тока. Поэтому при отсутствии места в электрощите дифавтомата вместо связки следует устанавливать автоматический выключатель УЗО +.

ДИФАВТОМАТ имеет две защиты (два типа срабатывания):

  1. электромагнитная;
  2. термический.

Электромагнитный расцепитель срабатывает, когда ток превышает номинальное значение определенное количество раз. Эта сумма зависит от типа дифференциальной машины.

Ссылка! Для типа «А» превышение номинала будет в 2-3 раза, «Б» - от 3 до 5, «С» - в 5-10 раз больше номинала, «D» - в 10-20 раз.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает, когда через автомат проходит ток, превышающий номинальное значение, определенное время. На этот раз вам нужно посмотреть на текущую характеристику конкретной машины. Чем больше избытка, тем быстрее выключится автомат.

Также стоит отметить, что стоимость роттомата существенно выше, чем у УЗО.

Отличия УЗО от дифференциального автомата

Разберемся подробно по индивидуальным техническим характеристикам, чем отличается УЗО от ДИФАВТОМАТА и как использовать преимущества каждого из них.

Отметим главное отличие в том, что он не защищает сеть от перегрузок и коротких замыканий. То есть высовывается исключительно индикатор, в котором контролируется утечка тока.

Если все электроприборы включены в сеть одновременно и создается преднамеренная перегрузка, устройство защиты не срабатывает, и дифференциальный автоматический выключатель мгновенно обесточивает сеть, не допуская возгорания и плавления изоляции.

Рассмотрим подробнее сами устройства и тогда станет понятно, как отличить УЗО от ратомата внешне:

  • маркировка номинального коммутируемого тока электромагнитного расцепителя - одно из ключевых отличий КРАСНОГО от ратомата. DiffaVatoma ( это только у ратомата ). На корпусе необходимо указать корпус (буквой - С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это Узо - он указывает величину тока утечки и коммутационную способность контактов.
  • Электросхема на приборе
  • - Аналогичные схемы изображены на корпусе, на схеме РКО - это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. В схеме второго устройства дополнительно приложены расцепители теплового и электромагнитного типа.
  • имя на боковой стороне устройства - не на всех устройствах; Аббревиатура
  • на приборе - на приборах отечественных производителей, обозначенных ВД (дифференциальный выключатель ) или АВДТ (выключатель дифференциальный ток ).

Важно отметить, что надежность спускового крючка различается мало, основные отличия заключаются во времени срабатывания и функционирования спецвыпусков двух типов в блоке диффузора. Минус последнего - невозможность определить, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка.

Достоинством AVDT является совмещение двух устройств в его корпусе. В распредвале появляется дополнительное место для однополюсной машины.Однако в случае поломки потребуется полная замена. Устройство защитного отключения занимает два места, так как необходимо подключать его в комплекте с машиной. Такое оборудование упрощает процесс ремонта при выходе из строя - замене подлежит только один элемент ..

Какой прибор лучше выбрать

Совсем не то, что устанавливать не принципиально - дифавтомат или отдельный УзО с автоматом вопрос будет только о свободном месте в щите.Главное правильно и значение тока утечки исходя из сечения и материала кабеля, а также всей системы в целом.

Вот несколько моделей, зарекомендовавших себя среди пользователей:

  • Legrand в электронно-механической или электронной модификациях;
  • Schneider Electric - имеют множество преимуществ, универсальны;
  • ABB - мгновенное отключение при коротком замыкании;
  • ИЭК артериальное давление 12 - сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
  • EKF AD 32 - часто используется для подключения бойлеров на кухне и в ванной.

Итак, отличия между двумя устройствами действительно есть, как технически, так и внешне. Можно собрать рабочую схему с обоими вариантами, но выбор остается за проектировщиком электрической сети дома или квартиры.

Прежде чем приступить к объяснениям, тем не менее, различие между собой и DIFAVTOMAT, необходимо расшифровать, что подразумевается под этими устройствами. Итак, RCO - это устройство защитного отключения, а дифавтомат декодируется как дифференциальный выключатель.Те. УЗО защищает нас от электрического тока, а дифавтомат используется для защиты кабелей, проводов и электрооборудования от недопустимых токов - короткого замыкания и перегрузки. Так что же представляют собой эти устройства и чем они отличаются?

Определение

Узо. - Устройство электрической защиты, оснащенное модулем для определения разности токов, проходящих через это устройство. Другими словами, когда дифференциальный ток превышает какое-то заданное значение, контакты размыкаются.УДО обычно состоит из отдельных элементов, которые выполняют обнаружение, измерение (сравнение с заданным показателем) дифференциального тока и замыкание / размыкание электрической цепи (разъединителя) и не содержит компонентов, обеспечивающих электропроводку соединенных цепей или самого устройства. .

ДиффАвтомат - Это УзО и автоматический выключатель, установленные в общем корпусе. ДИФАВТОМАТ используется для защиты электропроводки от утечки тока (соответствует функциям УДО) и для защиты электропроводки от КЗ и перегрузок.Расположение в диффузоре модуля тепловой защиты и сверхтока гарантирует безопасность подключенной электрической цепи и самого устройства. Таким образом, роттомат обеспечивает комплексную защиту, как самого себя, так и оборудования, и защищенную цепь.

Отличие

УЗО отличается от роттомата тем, что не защищает цепь и нагрузку, а также себя от токов КЗ и превышенных из-за перегрузки по току. УЗО, в отличие от дифференциальной машины, представляет собой устройство, которое защищает нагрузку и цепь только при возникновении тока утечки.Следовательно, UDO, как и любое устройство, включенное в сеть, требует обязательной защиты. Он может быть снабжен автоматом, установленным последовательно от УЗО. В результате автоматический выключатель защитит как цепь, так и RCO от перегрузок и CW. Те. В таких ситуациях автомат отключит цепь питания. В свою очередь, RCO защитит электрическую цепь и включенную нагрузку сразу после Узо (отключит питание). UzO - это модуль, задающий ток утечки и исполнительный механизм в виде силового реле.

Современный роттомат - это сборка, состоящая из дифференциальной защиты и автоматического выключателя. Помимо модуля определения утечки и реле мощности, дипаптомат обычно содержит электромагнитный и тепловой расцепители.

Выводы Сайт

  1. Стандартное УЗО, в отличие от штатного дифференциального автомата, защищает нагрузку и цепь только при появлении тока утечки.
  2. ДИФАВТОМАТ используется для защиты от утечки электрической цепи (аналогично УЗО) и, кроме того, для защиты от CW и перегрузок проводки.
  3. RCO оснащен только модулем для определения разницы между токами и реле мощности.
  4. Дифференциальный автомат состоит из Узо, автоматического выключателя и обычно включает в себя электромагнитные и тепловые расцепители.
  5. Использование УЗО и ДИФАВТОМАТОМАТОВ в каждом случае зависит как от электрической схемы и источника питания, так и от защищаемого устройства, электрочашей или размера и технических характеристик помещения.
  6. Стоимость дифтатомата обычно выше стоимости УЗО.

Одной из важных составляющих безопасности жизнедеятельности является безопасность жилья. Особенно это касается домашней электропроводки - объекта повышенной опасности. Поскольку современные квартиры оснащены приличным арсеналом различных бытовых электроприборов, расход электроэнергии в квартире довольно большой. Соответственно, нагрузка на электрический кабель растет.

Зачем нужны защитные инвалиды

Известно, что любой материал исчерпан и приходит в негодность.Со временем теряются изоляционные свойства как домашней электропроводки, так и электропроводки внутренних электроприборов. Возникающая в результате утечка электричества, проводов, окисления может привести к самым непредсказуемым последствиям.

Также не исключены короткие замыкания из-за неисправности домашней электропроводки или электроприборов либо по неосторожности.

Из-за набора применяемых электроприборов, в том числе с большой потребляемой мощностью, часто происходит перегрев электропроводки домашней электросети.

При отсутствии защитных устройств все эти факторы могут привести к непоправимой беде или ущербу.

Чтобы обезопасить себя от неприятностей, необходимо установить электротаблицы: дифавтомат (дифференциальный автомат) или Узо (устройство защитного отключения).

Перед тем, как выбрать, какое защитное устройство устанавливать, следует понимать, что они представляют собой, чем они работают, чем отличается УЗО от дифференциальной машины, что предпочтительно, потому что разница между УЗО и дипаптоматом значительна.

Защитно-отключающее устройство (УЗО)

Это устройство предназначено для выравнивания силы тока, идущего к электрическому устройству, с током, исходящим от электрического устройства (на нейтрали), разница между ними определяет утечку от источника питания. Когда разница достигает значения, несовместимого с жизнью человека (30 мА), прибор отключает напряжение. В результате практически мгновенного срабатывания устройства дифференциальный ток, который проходит через неисправную изоляцию или через тело человека, не имеет значительных повреждений.

УЗО способно не только защитить человека от поражения электрическим током, но и предотвратить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механических, температурных воздействий, старения изоляции проводов.

Как это работает? Предположим, что изоляция фазного провода повреждена внутри изоляции. Если человек, стоящий на мокром полу, прикоснется к корпусу стиральной машины, UDO отключит напряжение в одно и то же время, определив, что ток в настоящее время вернулся в нейтраль к устройству защитного отключения, то есть , входящий и исходящий токи разные.

RCO поможет в следующей ситуации: например, при сверлении стены упорной босой ногой на батарее отопления, вводя провод фазной разводки. Электрическая цепь «Дрель - тело человека - аккумулятор» способна останавливать сердце или дыхание. Но при наличии УЗО он сразу «определит», что часть тока не вернулась (та, которая, пройдя через человека, ушла в батарею). В этом случае напряжение также будет отключено мгновенно.Даже если он получит удар током, то не такой большой силы, как могло бы быть.

В отсутствие UDO любая из этих причин может причинить вред жизни. Однако не во всех случаях УЗО может помочь. Например, если домашняя проводка старая, приснилось. В этой ситуации УЗО будет работать постоянно и отключать электричество из-за постоянных утечек из-за неисправной проводки, что доставит больше неприятностей, чем использования. Поэтому в такой ситуации предпочтительнее устанавливать точку Узо, то есть устанавливать розетки со встроенным УзО.

Дифференциальный выключатель

Роттомат отличается тем, что это устройство работает одновременно и как выключатель, и как устройство защитного отключения.

DIFAAVTOMAT предназначен для защиты от поражения электрическим током при подключении к токопроводящим частям электроприборов или при возникновении дифференциального тока.

В таких ситуациях дифференциальный автомат тоже может, как и УДО, моментально сработал, отключает напряжение в сети.

Кроме того, DIFAVTOMAT выполняет функции по защите электропроводки от коротких замыканий и перегрузок. Это связано с тем, что дифавтомат по конструкции аналогичен обычному автоматическому выключателю - он содержит два расцепителя:

  • Тепловой расцепитель, отключает линию питания в случае перегрузки сети.
  • Электромагнитный расцепитель, срабатывающий при коротком замыкании.

Как это все работает?

  1. Также, как и Uzo, DIFAVTOMAT обнаруживает дифференциальный ток.Работает аналогично рассмотренным выше случаям (примеры со стиральной машиной и сверлильной стенкой).
  2. Срабатывание электромагнитного расцепителя. Допустим, ребенок навалил в розетку что-то токопроводящее, например, шпильку, или из-за неисправности изоляции произошел фазный и нулевой провода в домашней сети или электроприборах. В обоих случаях сработает электромагнитный расцепитель в результате короткого замыкания.
  3. Срабатывание теплового расцепителя. Допустим, установлен дифавтомат номиналом 16а.Включено несколько электроприборов, суммарная мощность которых значительно превышает допустимую, например, обогреватель на 2 киловатта, чайник и утюг. Из-за нагрева проводов сработает тепловая защита, сразу отключится электричество.

Чем отличается УЗО от раттомата

Для владельцев жилья иногда не играет роли, которую они устанавливают: УЗО или ДИФАВТОМАТ. Однако, поскольку мы сильно разбираем их свойства и назначение, разница между УЗО и дифтоматом существенна и от того, что выбрать, зависит уровень жизни и безопасности жилья.

Функциональное отличие УЗО от дифференциала

  1. Основная функция устройства защитного отключения заключается в выявлении в сети дифференциального тока - тока утечки. При возникновении такой ситуации в первую очередь может пострадать человек, задевший металлический корпус или детали поврежденной техники. Также при появлении дифференциального тока может нагреваться изоляция электропроводки, и это одна из наиболее частых причин, из-за которых возникают бытовые пожары и пожары.Присутствие НЗО способно предупредить неприятности в этих условиях.
  2. Дифференциальный автомат одновременно выполняет функции и выключателя-выключателя, и ранее рассмотренного УЗО. То есть функционал дифатомата значительно шире: защита электросети от коротких замыканий, перегрузок и последствий возникновения дифференциального тока.

Таким образом, спектр действия дифференциального автомата значительно шире, чем узконаправленное действие УЗО.

Выбирая, что и где именно устанавливать, следует помнить, что УЗО в отличие от дифференциального, не рассчитано на обнаружение перегрузки и короткого замыкания. Некоторые ошибочно считают, что установка УЗО, они от всего защищены, совершенно неправильно.

Как визуально отличить УЗО от DIFAVTOMATA

На первый взгляд оба устройства очень похожи друг на друга: аналогично корпусу, есть переключатель, кнопка «тест», схема изображена на корпусе.Но при внимательном рассмотрении можно обнаружить разницу между Узо и Диффантоматом: различаются схемы, разные цифры, буквенно-цифровые обозначения тоже различаются.

Один из способов визуально отличить устройства - это текущая маркировка.

Маркировка в амперах, например 16а, указывается на корпусе УЗО. Это означает номинальный ток 16А, который рассчитывается устройством. Если в начале надписи буквы in, s или d, а затем цифра, то это дифференциальный автомат.

Что лучше: УЗО или ДИФАВТОМАТ? Ознакомившись с основными характеристиками, выбор, конечно же, будет сделан в пользу дифференциального автомата. Это оптимально, если в доме простая схема электропроводки. Если у вас большой частный дом со сложной схемой разводки с множеством проводов проводов, рассчитанный на большие нагрузки, то лучше использовать УЗО и автоматический выключатель в комплексе, который устанавливается отдельно на каждом из имеющихся группы.

«ДиффАвтомат» или Узо? Различия между двумя системами защиты

При разработке схемы электроснабжения или капитальном ремонте электропроводки важно обеспечить надежную защиту от короткого замыкания в сети.Здесь возникает вопрос, что лучше использовать в каждом конкретном случае: УЗО или ДИФАВТОМАТ. Оба эти устройства относятся к защитным. Они повышают уровень безопасности и даже внешне похожи друг на друга, на первый взгляд разница минимальная. Поэтому разница в применении не так очевидна.

Защитный роттомат в квартирном щите

Многие просто не знают, какое из этих устройств установлено в квартирном щите, и не понимают, чем отличаются устройства, и как отличить одно от другого.Пока не происходит разводка, вопросов по замене УДО или как пользоваться роттоматом просто не существует.

Определения

RCO отключает нагрузку, когда значение дифференциального тока превышает допустимое (ГОСТ 31601.2.1-2012). Полное название на русском языке - это устройство защитного отключения, а английское сокращение RCD - Residual Current Device name. Несмотря на принятое среди электриков обозначение NEO, правильное название будет звучать как дифференциальный выключатель.Такое же название будет и на этикетке продукта.

Этот механический аппарат коммуникативного типа запускается путем изменения разности векторов между токами, возникающими от трансформатора, включенного в дифференциальные переключатели.

Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или возгорания из-за утечки тока. Устройства защитного отключения устанавливаются не только в системе электроснабжения, но и в некоторых бытовых приборах, которые используются в сырых помещениях, например, в определенных моделях фенов.

Схема работы УДО

Дифференциальный или автоматический дифференциальный выключатель имеет более широкие возможности по сравнению с дифференциальным выключателем. Он соединен между собой устройством защитного отключения и автоматическим выключателем (ГОСТ Р 51327.1-2010). Благодаря такому сочетанию дипаптомат защищает от воздействия электрического тока при утечке или контакте с токонесущими осколками, а также защищает от перегрузок и коротких замыканий с помощью пулемета.ДИФАВТОМАТ предотвращает возгорания, которые могут возникнуть при воспламенении изоляции из-за перегрева.

Difference

Основное назначение устройства для защитного отключения в контроле утечки тока, а также отслеживании поступления напряжения в электроприборы. При одновременном подключении всех приборов в сеть цепь с переключателем дифференциала не реагирует на перегрузки, а проводка горит.

Даже при принудительном создании короткого замыкания путем соединения нуля и фаз дифференциальные переключатели не отключат напряжение.DiffAwtomat, где устройство защитного отключения и машина работают вместе, способен справиться со всеми этими проблемами.

Только DIFAVTOMAT предотвратит короткое замыкание и перегрузку в сети. Дифференциальные переключатели такими функциями не обладают.

Устройство DIFAVTOMATA

Основные визуальные отличия УЗО от DIFAVTOMATOMATOM
По внешнему виду сразу понятно, почему одно устройство называется УЗО, а второе не совсем простое.

Корпуса в том и другом корпусе примерно одинаковые, есть переключатель, на каждое устройство нарисована схема, указаны конкретные параметры и указаны технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.

Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами:

  • имя;
  • схема подключения;
  • минимальное текущее обозначение;
  • Аббревиатура
  • .

Рассмотрим, как отличается защита по внешнему виду кузова. Название, аббревиатура и обозначения минимального тока
Перед подключением выбранного устройства к сети внимательно изучите корпус. В большинстве случаев полное название защитного механизма находится на задней крышке.

На лицевой стороне корпуса будет аббревиатура VD (для UDO) или AVTT (при работе с дифтоматом). В нашем случае это обозначения ВД1-63, то есть Дифференциал и переключатель АВТ32 -Tifafattomates.Разница в написании обозначений очевидна, диффузоры всегда называются разными.

Отличия в обозначении

Лицевая сторона разная. Если на корпусе видна большая буква и цифры за ней, то это дифавтомат (у нас от 16), но если все буквы идут после цифры (32 А) - это УЗО. Эти числа указывают значение номинального тока в цепи.

Значение номинального тока определяется исходя из мощности используемых электроприборов и сечения кабеля.Буква, стоящая перед номинальным током, указывает, какие расцепители (электромагнитные и тепловые) используются в сети.

Если вы не можете понять, как отличить одно устройство от другого, нельзя рисковать и самостоятельно устанавливать защитные устройства. Вызовите квалифицированного электрика, который решит, где использовать дипаптомат, а где переключатель дифференциальный вместе с машиной.

Схемы подключения

Есть разница между подключением таких защитных устройств к сети, как и схемы самого устройства.В работе дифференциального переключателя и при использовании дифавтомата действуют разные, хотя и схожие принципы. Важно отличать их друг от друга.

Схема дифференциального выключателя

На чертеже с роттоматом будет присутствовать обозначение теплового расцепителя в виде полукруга с буквой «P», соединенных вместе. Этот релиз мгновенно реагирует на возникающую в сети перегрузку, и дипаптиметы отключают ток.По этому признаку можно выделить разные защитные механизмы.

Схема на корпусе dipaptime

Что лучше

Невозможно выбрать между разными типами защитных устройств без учета индивидуальных характеристик сети. Ведь важно не только правильно подобрать параметры дифференциального выключателя или необходимые характеристики для работы с роттоматом, но и оценить, есть ли для них места в щите.

Можно выбрать схему, где дифференциальные выключатели и автоматы будут действовать как отдельные элементы цепи, или же все же отдельно взять дифференциальный автомат. Хотя не всегда в щите есть место для размещения более громоздких схем на полете, к которым крепятся защитные конструкции. В этом случае предпочтительнее будет дифавтомат.

Профессиональному электрику намного проще установить всего одно устройство, чем возиться сразу с несколькими. Кроме того, каждый дополнительный обрыв сети - это потеря мощности и возможная утечка тока.Поэтому специалисты чаще всего советуют использовать вместо УЗО дифференциальный автомат с пулеметом в комплексе.

Но с другой стороны будет дешевле, с другой стороны, дифференциальный выключатель или автомат будет дешевле, чем покупать ДИФАВТОМАТ, когда устройство выйдет из строя. При срабатывании дифференциального автомата причина сбоев сети затруднена. Ведь это устройство реагирует на любые критические изменения в работе электропроводки и приборов.

А при срабатывании схемы, в которой используется переключатель дифференциал и автомат по отдельности, такой проблемы не существует.Дифференциальные переключатели регистрируют утечку тока, а скачок напряжения автомат. Поэтому найти источник, вызывающий проблемы с подачей электроэнергии, становится намного проще. Особенно это необходимо, если к сети подключено несколько разных электроприборов.

Сегодня, когда количество используемых в быту электроприборов постоянно растет, отследить уровень общей мощности не всегда возможно. Если установлен полный роттомат для группы электромадера, при увеличении нагрузки потребуется его замена на целый.Если используется связка выключатель и автомат, то достаточно будет выбрать новый Узо с желаемыми характеристиками.

Если вам необходимо защитить электропроводку от перебоев в сети, вызванных работой какого-то конкретного электроприбора большой мощности, то дифференциальный автомат имеет смысл устанавливать только в этой зоне.

Главное подобрать параметры прибора так, чтобы они четко отслеживали работу того или иного агрегата, например, стиральной машины или бойлера.

Общий роттомат для группы электроприборов

В случае аварии, когда защитные устройства выходят из строя или требуется замена УЗО, возможно подключение машины перемычкой без дифференциального выключателя. Таким образом, электроснабжение дома будет восстановлено. Если загрязнения вышли из строя, помещение будет обесточено до замены защитного устройства.

Стоимость комплекта с дифференциальным выключателем и пулеметом будет выше, чем при использовании дифференциальных материалов.По качеству импортные копии надежнее. Хотя бытовые устройства тоже работают хорошо, но проигрывают по такой важной характеристике, как время отклика, и оказываются сильнее механически поврежденных.

Есть модели, в которых есть индикаторы, показывающие, когда дифференциальные токи спровоцировали срабатывание устройства. С такой защитной схемой можно определить причину аварийного отключения в сети.

При ремонте электропроводки в квартире или доме можно использовать разные схемы подключения групп электроприборов.Все зависит от назначения конкретной сетевой линии, а также мощности установленных на ней приборов.

Почему вырубается счетчик при использовании новых защитных устройств

Электромонтаж в старых квартирах и домах проводился с учетом требований, которые сегодня не актуальны. Поэтому часто бывают ситуации, когда машины подобраны правильно, владельцы знают, где использовать переключатель дифференциала с машиной, а где с одним дифатоматом, а свет все равно гаснет.Есть несколько причин подобного явления:

  • использование в электропроводке старых алюминиевых кабелей, которые, в отличие от медных, эксплуатируются на пределе своих возможностей;
  • некачественный монтаж новой проводки.

Следовательно, необходимо не просто использовать дифференциальное передаточное отношение или переключатель, но и отслеживать работу всей сети.

Что лучше. Видео

Напоследок определитесь с выбором дипаптайма или Узо поможет это видео.Вот основные достоинства и недостатки каждого из них.

Прежде чем выбирать между той или иной защитой, важно продумать, как и что защитить помещение, чтобы обеспечить. Использование одного УЗО не защитит от резких скачков напряжения, но защитит ток от утечки. Разные дела справятся с любыми проблемами в сети, но применять их лучше не для группы, а для отдельного мощного юнита.

VD 63 1 Dif или Uzo как отличить По внешним признакам и по проверке.Подбирайте надежное устройство для защиты от токов утечки в доме и квартире. Чем отличается УЗО от раттомата, что из них выбрать, для чего нужен Узо или дифференциал автомат и многое другое читайте в статье.

Основное различие между двумя устройствами заключается в их функциональности. Устройство защитного отключения - это электроустройство, предназначенное для защиты человека от поражения электрическим током, вызванного утечками в сети.Кроме того, контролирует параметры бытовых электросетей. Узо. Не размыкает электрическую цепь при перегрузках и коротких замыканиях.

Дифференциальный автомат - коммутационное устройство, совмещающее в себе функции Узо. и автоматический выключатель, т.е. усиленная защита от коротких замыканий.

Рис. 1. Основное визуальное отличие автоматических защитных выключателей

Отличия выключателя от дифференциала.автомат

Внешне устройства практически идентичны. Его сможет отличить даже начинающий электрик. Неправильный выбор устройства может привести не только к некорректной работе электроприборов, но и возникновению аварийных ситуаций. Есть несколько пунктов, по которым вы должны найти отличия УЗО от AVDT.

  1. Функциональность. Узо. Срабатывает, если в цепи появляется ток утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию.Уставка отключает распределительную сеть при неисправностях раньше, чем электродвигатели повлияют на кузов.
    Дифференциальный выключатель - В дополнение ко всем перечисленным функциям отключает линии при перегрузках и коротких замыканиях.
    Защитное устройство отключения - индикатор неисправности сети, который фиксирует утечку.
  2. Визуальные отличия. На боковой или лицевой стороне изделия Ведущие производители электротехники, как правило, указывают тип электроприбора (WD. или УЗО).
  3. Маркировка. Если в обозначении устройства перед значением номинального тока (типом избирательной характеристики) стоит латинская буква b, c, d, то это означает, что вы дифавтомат. ИН Узо. Укажите только номинальный ток.

    Важно: технически не предусмотрено для изготовления диффузоров номиналом выше 63 А. Если ток записывается в ток 80 А или 100 А, то это однозначно УЗО.

  4. Электрические схемы, указанные на корпусе и паспорте, указывают принцип защиты. Чертеж дифференциального трансформатора (овальный прямоугольник) теплового и электромагнитного расцепителя говорит о том, что перед покупателем diffAwtomat.
  5. Геометрические размеры. Оба типа электрооборудования - модульные, т.е. габариты единые. Не верьте мнению, что дифавтомат имеет большую ширину. Современные выпуски имеют минимальные размеры, за счет чего без проблем умещаются в стандартные коробки (2 модуля для сети 220 В, 4 модуля для сети 380 В).

На видео подробно рассказывается, как выбрать электроустройство для защиты дома от токов утечки, подробно описаны схемы подключения и этапы установки электрического щита.

УЗО или ДИФАВТОМАТ? Что лучше выбрать?

Нюансы эксплуатации

Ценовая политика обоих типов устройств неоднозначна. Стоимость Узо. На выше аналогичной дифференциальной машины одного производителя. Это связано с обеспечением надежности и ремонтопригодности устройств.При автоматическом выключателе и УЗО, при замене обычно одно изделие. В случае диффузионного выключателя иначе: вышедшая из строя электрозащита ремонту не подлежит - требуется полная замена узла. Электромонтажная практика показывает, что ломаются чаще diffAvtomati Ввиду некачественной электроэнергии, недостаточной реконструкции распределительных электрических сетей и электрооборудования на подстанциях.

При выходе из строя устройства защитного отключения возможно временно восстановить электроснабжение объекта (квартиры, при обеспечении обесточивания поврежденной линии) включением автоматического выключателя, находящегося в электрической цепи перед ним.В случае установки dIFAVTOMATA, потребуется установка хорошего электрического изделия.

Выключатель Differly Предпочтительно устанавливать в домах и квартирах, где это редко встречается с электроснабжением. Устройство защитного отключения в сочетании с автоматическими выключателями обеспечивает надежную защиту с минимальными финансовыми вложениями.

Чем отличается УЗО от автомата по электрике

Отечественные производители выпускают продукцию с достаточными характеристиками.Но уступает зарубежным по времени отклика, надежности отдельных элементов и качеству используемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать вытяжные электрические устройства разных производителей. Ввод Узо. на 300 и 100 мА отечественного производства, а загрузка нагрузки осуществляется через устройства ABB, Siemens, Schneider-Electric и аналогичные токи утечки 10 и 30 мА.

Важно: Когда срабатывает dipaptime, труднее определить причину отключения.Будь то перегрузка или утечка тока, чтобы найти неисправность, вам необходимо завершить нагрузку и подключить электрические приборы к сети. Некоторые производители предоставляют устройства для индикаторов срабатывания дифрелева, что упрощает поиск поломки.

Для каждого объекта электроснабжения комплект электроавтоматики подбирается индивидуально, исходя из состояния электропроводки, типа реконструкции сетей, нагрузки и типа потребителей (электроприборов), финансовых возможностей.

Рис. 2. Разница по схеме, обозначенной на корпусе

В чем разница между ABB Fh302 и F202

Устройства защитного отключения - биполярные, рассчитаны на использование в сетях 230 В. Номинальные токи утечки такие же - от 16 до 300 мА. Отличие заключается в отключающей способности образцов.

Серия Fh302 (HOME) предназначена для установки в квартирах и частных домах, имеет более упрощенную конструкцию и ток поворота 6000 А.

Рис. 3. Передняя панель Электроприборы серии Fh302

F202 - это усовершенствованные модели, с отключающей способностью 10000а, конструктивно более надежные. Выполнен с дополнительным зажимом для крепления шины, что позволяет беспрепятственно подключать несколько отходящих линий на полюс.

Рис. 4. Общий вид F202

Для влажных помещений (ванные, санузлы, ванны и т. Д.) И детских комнат необходимо использовать Узо. F202 на 10мА, т.к. только эта линия обеспечит необходимую скорость защиты при появлении токов утечки.

Технические отличия электронного и электромеханического УЗО

По принципу действия Узо. Мы делимся на два типа: электромеханические и электронные. Эффективность защиты и работоспособность не зависит от типа.

Электронные устройства выполняют свою функцию при наличии напряжения в сети, т.е. для срабатывания защиты в электронную схему должен быть включен неисправный электроприбор. Основным элементом работы является электронная зарядка с усилителем, для которой напряжение от внешней сети составляет 220 В.Т.е. прибор не устраняет неисправности при отключении электроприборов.

Электромеханические изделия способны фиксировать ток утечки независимо от наличия напряжения в электросети. «Сердце» устройства - дифференциальный трансформатор. Когда протекает ток утечки, через который во вторичную обмотку подается напряжение, и поляризованное реле приводит в действие механизм защиты.

Как избежать покупки «неправильного» УЗО?

Чтобы узнать , как отличить VD1 63 DiP или Uzo Визуально, нужно обратить внимание на схему, изображенную на корпусе.На электромеханических образцах вторичная обмотка дифференциального реле напрямую подключена к реле. Перемычки от внешней сети отсутствуют.

Электронный Узо. Оборудован схемой с платой электронного усилителя (в виде треугольника).

Для точной проверки приборов в домашних условиях требуется аккумулятор (или аккумулятор) на 1,5..9В, очевидно заряженный. Узо. Необходимо установить «Включено». Подключите две проводки к клеммам электроприбора, затем к полюсам аккумулятора.При отсутствии изменений следует поменять полярность.

Если защитное устройство электромеханическое, то при протекании электрического потока во вторичной цепи фиксируется скачок, на который срабатывает реле и выключает устройство. Отсутствие реакции на подключение аккума указывает на то, что Uzo. Электронный и не работает без внешнего напряжения.

Не менее эффективный метод - использование постоянного магнита. Если подержать предмет возле передней части корпуса, включенное устройство будет работать, если оно электромагнитное.

Для потребителя важно определить, какой тип устройства необходим. Отсутствие нагрузки в сети может быть по нескольким причинам: выход из строя сети внешнего электроснабжения, ремонтные работы на линии. Причиной также может быть охлаждение нулевого провода в щите. При этом защитный аппарат электронного типа не реагирует на неисправность: электроприборы не работают, но питание фазного провода не пропадает. Именно в этом случае возникает вероятность возникновения аварийных ситуаций: при проверке изоляции, например, на котле, фаза выпадает на корпус.И при случайном прикосновении к человеку начинает течь ток утечки. В данном случае Узо. Не работает в виду отсутствия нормального питания.

При частых скачках напряжения в сети дифференциал Трансформатор подвергается быстрому износу и выходу из строя. Разорвавшаяся плата с усилителем является причиной поражения электрическим током со всеми вытекающими трагическими последствиями. На момент покупки Узо . Электронный тип должен регулярно проверяться образцом.Еженедельные проверки помогут сохранить защитные функции сети.

Разница между Uzo типа A и AC

По семейству дифференциальные Устройства защиты от тока утечки делятся на два типа. В бытовых сетях переменного тока при напряжении 230 В не всегда возникает переменный ток. Он может быть постоянным и пульсирующим в зависимости от характера повреждения линий.

Электрооборудование типа

переменного тока реагирует на нагрузки переменного тока, возникающие в цепях первичных электроприборов: стиральных машин, резервуаров для воды и т. Д.или с фазовым пробоем на теле.

Устройство защитного отключения типа А реагирует на постоянный и переменный пульсирующий ток. Это дает более высокую чувствительность к изменению рабочих параметров устройства.

Постоянная пульсация Утечка разговора Возникает в электроприборах, где в электрических цепях есть вторичные цепи (микроволновые печи, светодиодные лампы и другая электротехника с импульсными источниками питания и электронными элементами управления).Если вторичный переключатель поврежден, возникает импульсная утечка постоянного тока.

Узо. Типа и стоимость минимум в 2 раза дороже. Поэтому целесообразность их покупки должна быть обоснована.

Важно: Согласно действующему Пуэ (п. 7.1.78 7 изд.) Для бытовых потребителей возможна установка аппаратов защиты с маркировкой А.

В зависимости от характера действия, в зависимости от характера действия, имеют соответствующую маркировку на корпусе: буквенное обозначение и эмблему в виде синусоид.

В электротехнике подавляющее большинство защитных процессов обеспечивается устройствами защитного отключения или дифференциальными автоматами. Все эти устройства успешно выполняют защитную функцию. Чтобы правильно использовать данные устройства, необходимо хорошо представить, чем RCO отличается от машины.

Отличия дифференциальной машины от Узо

Несмотря на общее сходство, есть некоторые различия в функциях каждого устройства.

Основное назначение всех УзО - защита от поражения электрическим током в случае выхода из строя приборов и оборудования. Эти же устройства защищают и при прикосновении к токоведущим частям. Кроме того, предотвращается возможное возгорание проводки из-за токов утечки и замыканий на землю.

Устройство защитного отключения не может защитить от короткого замыкания. Для этого совместно с УЗО используются автоматические выключатели.

Особенность пулемета - сочетание функций УДО и обычного выключателя.То есть обеспечивается защита не только от токов утечки, но и от коротких замыканий. Использование каждого защитного средства, прежде всего, зависит от условий их применения.

Выбирал между УЗО и дифференциалом машины

Использование того или иного средства защиты зависит от ряда причин:

  • Наличие свободного места в электрощите. Для DIF. Его машина нужна гораздо меньше, чем для Узо и выключателя.
  • Цель защиты определяет и выбирает устройство. Для любого отдельного устройства вы можете использовать только дифференциальный автоматический. При работе с групповой нагрузкой предпочтительнее применять устройство защитного отключения.
  • Качество продукции. Качество отдельных приборов - Узо и выключателя значительно выше, чем у дифференциального автомата, объединяющего два устройства.
  • При ремонте и замене оборудования УЗО имеет свои преимущества перед дифференциальным автоматом.В случае поломки его нужно менять полностью, тогда как в первом случае идет замена какого-то одного устройства. Здесь играет финансовая сторона.

Есть другие индикаторы для выбора того или иного инструмента. Однако при решении вопроса, чем отличается РКО от машины, необходимо, прежде всего, руководствоваться технико-экономическими условиями использования данных из защиты.

В электропроводке в любой момент могут произойти различные поломки электроприборов.Для снижения риска поражения электрическим током бытовые защитные устройства выполняют различные функции.

Автоматический выключатель, дипптайм и Узо в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от. Однако у них есть серьезные отличия в работе и дизайне.

Для их анализа сначала рассмотрим виды возможных неисправностей в электросети, устраняющие эти устройства. Они могут проявить себя:

1.Короткое замыкание, возникающее при снижении сопротивления электрической нагрузки до очень малых значений из-за шунтирования металлических цепей напряжений;

2. провода перегрузки. Современные мощные электроприборы вызывают большие токи, создавая в некачественной проводке повышенный нагрев токоведущей печени. При этом изоляция перегревается и стареет, теряя диэлектрические свойства;

3. Появление токов утечки, возникающих из-за нарушенной изоляции через случайно образованные цепи на земле.

Обнаружить ситуацию с появлением неисправностей могут:

    старая алюминиевая проводка, проложенная десятилетия назад по устаревшим технологиям. Уже давно эксплуатируется на пределе своих возможностей при питании современных электроприборов;

    рельефная установка и использование притертых защитных устройств даже в новой электрической цепи.

Для упрощения объяснения различий в защитных устройствах мы будем рассматривать только те устройства, которые предназначены для однофазной сети, для трехфазных структур работают полностью аналогично по одним и тем же законам.

Отличия устройств защиты по назначению

Автоматический выключатель

Промышленность выпускает множество его разновидностей. Они предназначены для устранения первых двух видов отмеченных неисправностей. Для этого в их конструкциях установлены:

    высокоскоростная катушка электромагнитного отключения, исключающая токи короткого замыкания и система гашения образовавшейся электрической дуги;

    тепловой разряд на основе теплового расцепителя на биметаллической пластине, исключающий возникающие перекрытия внутри электрических цепей.


Защитный автомат для жилых домов включен в однофазный провод и контролирует только токи, проходящие по нему. Совершенно не реагирует на возникающие токи утечек.

Устройство защитного отключения

Узо в двухпроводной схеме подключается по двум проводам: фаза и ноль. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.

Когда ток, выходящий из нулевого проводника, соответствует величине входящего фазного провода, Узо не отключает цепь, позволяет ей работать.В случае небольших отклонений этих значений, не влияющих на безопасность людей, устройство защитного отключения также не блокирует подачу питания.

RCDo снимает напряжение с помощью подходящих к нему проводов в случае, когда утечка опасного значения происходит внутри контролируемой цепи, что может нанести вред здоровью человека или работающему электрическому оборудованию. Для этого устройство защитного отключения настроено на срабатывание при достижении разности токов.

Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.

Однако в самой конструкции этого устройства нет защиты от возможных коротких замыканий и даже перегрузок в управляемой схеме. Это объясняет тот факт, что сам ННЦН нуждается в защите от этих факторов.

Устройство защитного отключения всегда последовательно подключается к цепи с автоматическим выключателем.

Дифференциал автоматический

Его устройство сложнее, чем у выключателя или УЗО. При работе устраняет все три типа неисправностей (КЗ, перегрузка, утечка), которые могут возникнуть в электропроводке. В конструкции ДИФАВТОМАТ предусмотрены электромагнитный и тепловой расцепители, защищающие встроенное УЗО.

Дифференциальный автомат состоит из одного модуля, имеет совмещенные функции выключателя и устройства защитного отключения.

Учитывая все вышесказанное, можно сделать вывод, что сравнивать между собой характеристики следует только двух конструкций:

    автомат дифференциальный;

    блок защиты от Узо с автоматическим выключателем.

Будет технически оправдано и правильно.

Отличия по производственным показателям

Габариты.

Современная модульная конструкция устройств с возможностью их крепления на DIN-рейку значительно сокращает место, необходимое для их установки в квартире или на панели этажа. Но, даже такой прием не всегда устраняет нехватку места для комплектации электропроводки новыми защитными устройствами. УЗО с автоматическим выключателем выполнено в автономных корпусах и смонтировано в двух отдельных модулях, а дифавтомат - всего в одном.

Это всегда учитывается при создании проекта электромонтажных работ в новых домах и выборе щитов даже с учетом небольшого запаса внутреннего пространства для дальнейшей доработки схемы. Но при реконструкции проводки или мелком ремонте помещения из плит не всегда задействованы, и недостаток места в них может стать проблемой.

Выполняемые задачи

На первый взгляд схема с автоматическим выключателем и DIFAVTOMAT решают одни и те же вопросы.Но мы постараемся их уточнить.

Допустим, на кухне установлен блок из нескольких розеток для питания различных приборов разной мощности: посудомоечная машина, холодильник, электрочайник, микроволновая печь ... они включаются произвольно и создают нагрузку случайной величины. В определенных ситуациях мощность нескольких работающих приборов может превышать номинальное значение защиты и для них будет создаваться обзор по току.

Установленный дифавтомат придется поменять на более мощный.При использовании УЗО достаточно замены выключателя на более дешевый.

Когда необходимо защитить одно из электрических устройств, подключенных по отдельной выделенной линии, лучше использовать дифференциальный автомат. Его просто нужно подбирать по характеристикам конкретного потребителя.

Монтажные работы

Большие различия в креплении на DIN-рейку одного или двух модулей. Но при подключении проводов объем работы становится больше.

Если дифавтомат и УЗО врезаются в провода фазы и нуля, то потребуется автоматический выключатель в качестве перемычек для подключения к фазному проводу последовательно с УЗО. В некоторых случаях это может усложнить сборку схемы.

Качество и надежность

Среди деталей электротехники существует определенное мнение, что долговечность и эффективность защиты зависят не только от заводской сборки их производителя, но и от сложности конструктивного исполнения, количества деталей. включены в дизайн, настройку и доводку своих технологий.

ДИФАВТОМАТ более сложный, требует большего количества операций по настройке взаимодействия деталей и на этом элементе можно немного воспроизвести конструкции УЗО того же производителя.

Однако применять этот прием ко всем устройствам, мягко говоря, не совсем правильно, хотя многие электрики этим злоупотребляют. Это довольно спорное утверждение и не всегда подтверждается на практике.

Ремонтопригодность и замена

Поломка может произойти в любом защитном устройстве.Если его не удастся снять на место, необходимо будет приобрести новое устройство.

Раттомат дороже. В случае работы Узо с автоматическим выключателем одно из устройств останется целым и не потребует замены. А это значительная экономия.


При выходе из строя какого-либо защитного устройства через него отключаются потребители. В случае неисправности UDO его цепи можно временно закрыть и подать питание через автоматический выключатель.Но когда дифавтомат неисправен, значит, он работать не будет. Надо будет поменять новый или на какое-то время поставить выключатель.

Условия работы в разных ситуациях

Схема управления токами утечки в Узо и дифференциальном автомате может быть выполнена на другой элементарной базе данных с использованием: конструкции электромеханического реле

    , не требующего дополнительного источника питания для логической работы;

    электронные или микропроцессорные технологии, которым требуется источник питания и стабилизированное напряжение от него.

В нормальном состоянии соответствующие цепи напряжения работают одинаково. Но, необходимо наличие неисправностей на схеме, например, перерезать контакт одного из проводов, например ноль, так как они сразу будут видны. Они лучше и надежнее работают по устаревшей двухпроводной схеме.

Определение причины отключения защиты

После срабатывания RCO сразу видно, что в схеме возникли токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.

Когда доработали автоматический выключатель, то причина кроется в перегрузке цепи или коротком замыкании.

Но после отключения дифференциальной машины большинству моделей придется искать причину снятия напряжения на них и разбираться как с сопротивлением изоляции электропроводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.

Однако теперь можно использовать дорогостоящие конструкции диффузоров с индикаторами срабатывания защиты определенного типа.

Различия в маркировке на корпусе

Несмотря на одинаковый внешний вид УЗО и ДИФАВТОМАТА (идентичный корпус, кнопка «тест», рычаг ручного переключения, аналогичные клеммы для монтажа проводов) достаточно разобраться с ними. их по схемам и надписям, выполненным на лицевой стороне.


На знаках прибора всегда указываются номинальные значения его нагрузки и контролируемого тока утечки, рабочее напряжение в проводке, внутреннее соединение элементов.


В обоих устройствах на схемах показан дифференциальный трансформатор тока и цепи, с помощью которых он управляет. Устройство защитного отключения не имеет токовой защиты автоматического выключателя, и они не отображаются. А в случае с дифавтоматом они показаны.


Инструменты отечественных производителей размечены, чтобы покупатель мог легко ориентироваться в выбранных моделях. Справа на корпусах на видном месте находится надпись «ДИФАВТОМАТ».Маркировка «УЗО» происходит на задней стенке.


Обозначение «VD» на табличке сообщает, что перед нами дифференциальный выключатель (собственное техническое название), который реагирует исключительно на токи утечки и не защищает от токового и непрерывного перекрытия. У них нет УЗО.

Надпись «AVDT» (автоматический переключатель дифференциального тока) Начинается с буквы «A» и подчеркивает наличие функций автоматического выключателя. Таким образом обозначается дифатомат в технической документации.

Все электроприборы отличаются друг от друга, но устройства могут выполнять схожие функции. Сегодня мы обсудим перья и узо, в чем разница и каков их принцип работы. Предварительно рассмотрите вопрос, который представляет каждое из своих этих устройств.

Непростыми словами, это устройство защищенного отключения, устанавливаемое в квартирах и в местах с риском резкого изменения электрического напряжения. К достоинствам и функциям этого устройства можно отнести способность распознавать разницу и силу тока.В случае, когда происходит увеличение тока, проходящего через устройство, система просто размыкает сеть, что позволяет прекратить замыкание, как следствие возникновения опасности возгорания или поражения электрическим током. Часто это устройство состоит из нескольких элементов, каждый из которых отвечает за определенную функцию.

Дифференциальный выключатель имеет существенное отличие от Узо, но у них аналогичная задача. Итак, это устройство представляет собой соединение Узо и обычной машины к одному.Это оборудование используется для возможного предупреждения об утечке электричества, предотвращения короткого замыкания и перегрузки сети.

Дифференциальный выключатель

Это устройство содержит тепловую и модульную защиту, что обеспечивает максимальную комплексную защиту от всех возможных неисправностей.

Отвечая на вопрос, чем отличается УЗО от ратомата, важно выделить, что первое устройство выполняет защитную задачу, только при наличии утечки напряжения с проводки.Такое оборудование может отключать питание непосредственно в момент возникновения риска и возникновения короткого замыкания. По исполнению устройство играет роль силового реле в цепи электричества.

УЗО и дифавтомат. Изготовление устройства защиты от протечек

УЗО

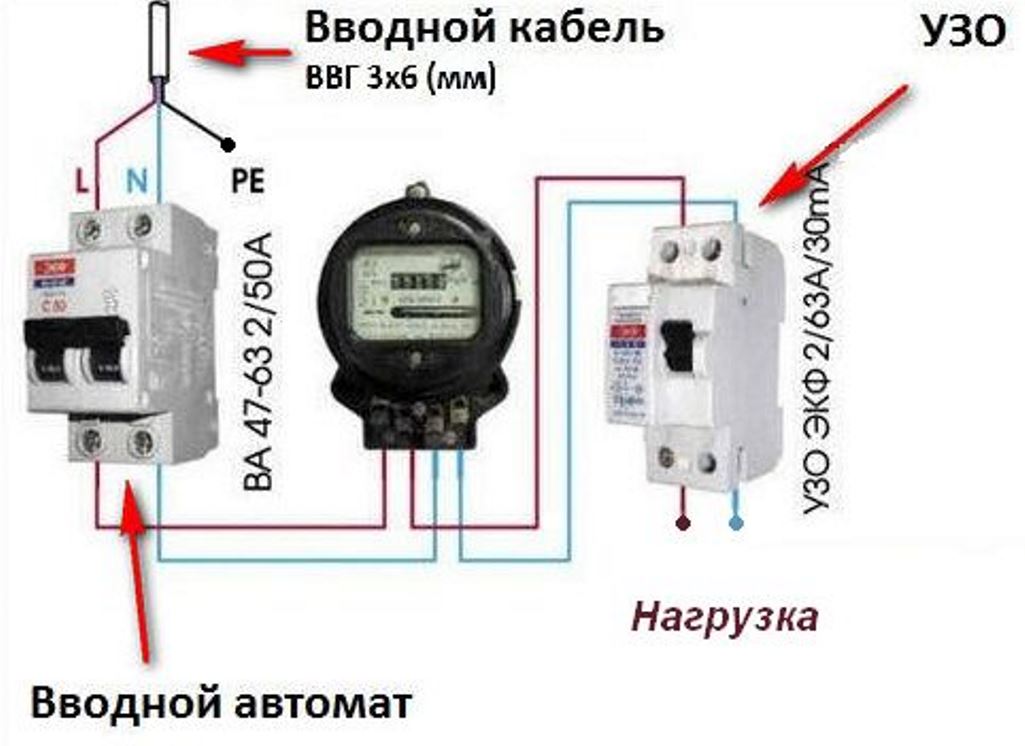

монтируются в распределительные щиты после основной (вводной) машины. Допускается установка одного УЗО (ток утечки 30 мА) на всю квартиру (дом). В этом случае для его защиты целесообразно будет установить после него автомат с меньшим номиналом тока (если УЗО 32 А, то автомат должно быть 25 А).Недостатком такого способа установки будет полное отключение напряжения в квартире при его срабатывании.

Хорошей альтернативой связке станка RCD + будет установка дифференцированного станка, объединяющего автомат и RCD. Это хорошее решение, если в электрическом щитке недостаточно места. Разностный автомат занимает меньше модулей. Однако его стоимость будет намного выше стоимости автомата RCD + даже для дифференциальных автоматов отечественного производства.

Хороший вариант - одно «вводное» УЗО + дополнительные исходящие линии для каждой группы, линия (ванная, кухня, детская) выходящая из щита. Недостатком этого метода является более высокая стоимость электрооборудования и необходимость иметь место в щите для дополнительных УЗО.

Сколько устройств УЗО потребуется для той или иной квартиры, точно ответит только специалист после проведения соответствующих расчетов. Однако, зная принцип подсчета, вы можете самостоятельно провести предварительную раскладку.Например, в однокомнатной квартире достаточно подключить в цепь розеток одно УЗО, рассчитанное на ток утечки 30 мА.

В четырехкомнатной квартире, где установлено пятнадцать групп розеток, целесообразно использовать пять УЗО, а также одно устройство на всю группу освещения, и отдельно для электроплиты и водонагревателя. Желательно подключить к электросети стиральной машины более чувствительное устройство с номинальным отключающим дифференциальным током 10 мА.

Для контроля всей электропроводки на входе в коттедж или многокомнатную квартиру, помимо расчетной, может быть установлено одно общее УЗО с номинальным током отключения 300 мА. Однако, чтобы не перегружать домашнюю сеть обилием автоматики, можно использовать дифференциальные устройства, сочетающие в себе обе защитные функции.

Также выпускаются УЗО

встроенными в розетку - они устанавливаются на место существующей розетки, либо в виде переходника, который просто вставляется в розетку, а уже в нее - вилку электроприбора.Есть аналог УЗО, встроенного в розетки, это встроенные в розетки УЗО.

Такие УЗО хороши простотой подключения, избавляя от необходимости заменять электропроводку в необходимых помещениях (обычно ванные комнаты, кухни), но по своей цене они намного хуже УЗО, монтируемых в электрощиты - они будут примерно в 3 раза более дорогой.

Для повышения безопасности электрооборудования также используются дополнительные устройства, датчик перенапряжения (ДПН) или многофункциональное устройство защиты (УЗМ).

Датчик перенапряжения, ДПН 260 - предназначен для ограничения максимально допустимого напряжения нагрузки. DPN 260 работает совместно с УЗО или дифференциальным автоматическим выключателем с током утечки 30 - 300 мА. Рабочее напряжение DPN 260 устанавливается в пределах 255 - 260 В, время срабатывания 0,01 сек. Он выполнен в стандартном модуле (D = 18 мм) и предназначен для установки на DIN-рейку 35 мм.

В последнее время широко применяется УЗМ - многофункциональное устройство защиты (УЗМ 30, УЗМ 31, УЗМ 40, УЗМ 41).Он предназначен для защиты подключенного к нему оборудования от разрушительного воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или работой электродвигателей, магнитных пускателей или электромагнитов, которые расположены близко и подключены к одной сети, так как а также отключать оборудование при выходе сетевого напряжения за допустимые пределы (170 - 270 В или 170 - 250 В в зависимости от используемого УЗМ) в однофазных сетях. Оборудование включается автоматически, когда напряжение в сети восстанавливается до нормального, по истечении задержки перезапуска.

В отличие от DPN 260, который работает только с УЗО, это независимое устройство и может быть подключено к существующей сети в качестве дополнительного средства защиты.

Фазный провод должен быть подключен к клемме «L», а нулевой провод - к клемме «N».

Основные параметры УЗМ:

Макс. токовые шунтирующие импульсы варистором 8000 A
Обеспечивает подавление импульсов с энергией до 200 Дж
Защита нагрузки от перенапряжения более 250/270 В
Защита нагрузки от пониженного напряжения менее 170 В
Фиксированная задержка 0.2с
Фиксированная задержка перезапуска: 1мин (UZM-30, UZM-40, UZM-31, UZM-41)
6мин (UZM-50)
Поддерживает работу в широком диапазоне
Напряжение питания 0 ... 440 В
Импульсная защита время отклика, нс:

Наименование Uup, В In max, A
UZM-31 250 30
UZM-41250 40
UZM-30 270 30
UZM-40 270 40
UZM-50 270 50

Схема:

Разработана автором много лет назад и описана в статье «Защита от тока» («Моделист-конструктор», 1981, №10, с. 29, 30) срабатывает защитно-отключающее устройство при появлении напряжения более 24 В на незаземленном металлическом корпусе защищаемого устройства. земля. Сегодня заземление корпусов приборов стало обязательным и кажется более правильным контролировать ток в заземляющем проводе. В случае нарушения изоляции между корпусом и сетью допустимое значение этого тока (4 ... 10 мА) будет превышено, что послужит сигналом для отключения неисправного устройства от сети.

Устройство:
Схема устройства защиты, работающего по этому принципу, показана на рис. 1. Подключите XP1 к розетке с заземляющим контактом. Трехконтактная вилка защищаемого электроприбора подключается к розетке XS1. Электронный блок защитного устройства питается от сети через понижающий трансформатор Т2 и мостовой выпрямитель на диодах VD2-VD5. Напряжение питания микросхемы таймера DA1 и усилителя на транзисторе VT1 стабилизируется с помощью стабилитрона VD6.

Первичная обмотка трансформатора тока Т1 включена в разрыв провода, соединяющего заземляющие контакты вилки XP1 и розетки XS1 (цепь PE). Напряжение, пропорциональное протекающему по нему току, выделяется на резисторе R1 и после выпрямления полупериодным выпрямителем на диоде VD1 через усилитель постоянного тока на транзисторе VT1 поступает на вход S таймера DA1. .

При отсутствии тока утечки напряжение на коллекторе транзистора и на входе таймера высокое, а на выходе таймера (вывод 3) низкий логический уровень.При увеличении тока утечки выше допустимого значения высокий уровень напряжения на коллекторе VT1 сменится на низкий, что позволит таймеру DA1 сработать. На его выходе появятся импульсы положительной полярности, первый из которых откроет тринистор VS1. Реле К1, разомкнув контакты, отключит нагрузку от сети. Мигание светодиода HL1 будет свидетельствовать о срабатывании защиты. Частота мигания (1 ... 5 Гц) зависит от номиналов резисторов R7, R8 и конденсатора Sat.

После устранения утечки тиристор VS1 останется разомкнутым, а контакты реле К1.1 останутся разомкнутыми. Для подачи сетевого напряжения на нагрузку защитное устройство необходимо вернуть в исходное состояние: выключить на время, нажав кнопку SB1, и снова включить, отпустив.

Конденсаторы С1 и С4 исключают ложные срабатывания сигнализации от кратковременных помех в сети. R6C5 предотвращает срабатывание таймера при переходных процессах при включении питания. Схема R9C8VD7 подавляет скачки напряжения переключения на катушке реле K1.

Печатная плата:

Печатная плата устройства защиты и расположение деталей на ней показаны на рис. 2.

Детали:
Транзистор КТ3102А можно заменить на другой из той же серии или серии КТ312, КТ315. Импортные аналоги таймера КР1006ВИ1 - NE555 и многие другие с 555 в обозначении. Тринистор КУ101Б в рассматриваемом устройстве можно заменить на один из серий КУ201, КУ202.
Реле К1 - РЭС47 исполнение РФ4.500.407-01 (сопротивление обмотки - 160 ... 180 Ом). При мощности нагрузки более 1 кВт ее необходимо переключать с помощью реле с более мощными контактами, а установленное на плате реле К1 использовать как промежуточное.
Трансформатор тока T1 состоит из согласующего трансформатора громкоговорителя вещания. Магнитопровод трансформатора - сталь Ш8х10. Обмотка с меньшим количеством витков удалена, а на ее место намотаны три витка изолированного провода диаметром около 2 мм - это первичная обмотка трансформатора тока.Бывшая первичная обмотка согласующего трансформатора теперь становится вторичной. Его выводы подключены к резистору R1. Силовой трансформатор Т2 - любой понижающий трансформатор с первичной обмоткой на 220 Vis, двумя вторичными обмотками, включенными последовательно на 9 В, 100 мА или с одной вторичной на 15 ... 18 В. Величина тока срабатывания защиты должна быть в диапазоне 4 ... 10 мА. Это достигается подбором резистора R2, а при необходимости - изменением количества витков первичной обмотки трансформатора тока Т1.Утечку 10 мА можно смоделировать, подключив первичную обмотку трансформатора Т1 к сети 220 В через резистор 22 кОм мощностью не менее 5 Вт.

Разработанный автором много лет назад и описанный в статье «Защита от тока» («Моделист-конструктор», 1981, № 10, с. 29, 30), защитно-отключающее устройство срабатывает при напряжении более На незаземленном металлическом корпусе защищаемого устройства появилось 24 В. земля. Сегодня заземление корпусов приборов стало обязательным и кажется более правильным контролировать ток в заземляющем проводе.В случае нарушения изоляции между корпусом и сетью допустимое значение этого тока (4 ... 10 мА) будет превышено, что послужит сигналом для отключения неисправного устройства от сети.

Схема устройства защиты, работающего по этому принципу, показана на рис. 1. Подключите XP1 к розетке с заземляющим контактом. Трехконтактная вилка защищаемого электроприбора подключается к розетке XS1. Электронный блок защитного устройства питается от сети через понижающий трансформатор Т2 и мостовой выпрямитель на диодах VD2-VD5.Напряжение питания микросхемы таймера DA1 и усилителя на транзисторе VT1 стабилизируется с помощью стабилитрона VD6.

Первичная обмотка трансформатора тока Т1 включена в разрыв провода, соединяющего заземляющие контакты вилки XP1 и розетки XS1 (цепь PE). Напряжение, пропорциональное протекающему по нему току, выделяется на резисторе R1 и после выпрямления полупериодным выпрямителем на диоде VD1 через усилитель постоянного тока на транзисторе VT1 поступает на вход S таймера DA1. .

При отсутствии тока утечки напряжение на коллекторе транзистора и на входе таймера высокое, а на выходе таймера (вывод 3) низкий логический уровень. При увеличении тока утечки выше допустимого значения высокий уровень напряжения на коллекторе VT1 сменится на низкий, что позволит таймеру DA1 сработать. На его выходе появятся импульсы положительной полярности, первый из которых откроет тринистор VS1. Реле К1, разомкнув контакты, отключит нагрузку от сети.Мигание светодиода HL1 будет свидетельствовать о срабатывании защиты. Частота мигания (1 ... 5 Гц) зависит от номиналов резисторов R7, R8 и конденсатора Sat.

После устранения утечки тиристор VS1 останется разомкнутым, а контакты реле К1.1 останутся разомкнутыми. Для подачи сетевого напряжения на нагрузку защитное устройство необходимо вернуть в исходное состояние: выключить на время, нажав кнопку SB1, и снова включить, отпустив.

Конденсаторы С1 и С4 исключают ложные срабатывания сигнализации от кратковременных помех в сети. R6C5 предотвращает срабатывание таймера при переходных процессах при включении питания. Схема R9C8VD7 подавляет скачки напряжения переключения на катушке реле K1.

Печатная плата устройства защиты и расположение деталей на ней показаны на рис. 2. Транзистор КТ3102А можно заменить другим из той же серии или серии КТ312, КТ315. Импортные аналоги таймера КР1006ВИ1 - NE555 и многие другие с 555 в обозначении.Тринистор КУ101Б в рассматриваемом устройстве можно заменить на один из серий КУ201, КУ202.

Реле К1 - РЭС47 исполнение РФ4.500.407-01 (сопротивление обмотки - 160 ... 180 Ом). При мощности нагрузки более 1 кВт ее необходимо переключать с помощью реле с более мощными контактами, а установленное на плате реле К1 использовать как промежуточное.

Трансформатор тока T1 состоит из согласующего трансформатора от громкоговорителя вещания. Магнитопровод трансформатора - сталь Ш8х10.Обмотка с меньшим количеством витков удалена, а на ее место намотаны три витка изолированного провода диаметром около 2 мм - это первичная обмотка трансформатора тока. Бывшая первичная обмотка согласующего трансформатора теперь становится вторичной. Его выводы подключены к резистору R1. Силовой трансформатор Т2 - любой понижающий трансформатор с первичной обмоткой на 220 Vis, двумя вторичными обмотками, включенными последовательно на 9 В, 100 мА или с одной вторичной на 15... 18 В. Значение тока срабатывания защиты должно быть в диапазоне 4 ... 10 мА. Это достигается подбором резистора R2, а при необходимости - изменением количества витков первичной обмотки трансформатора тока Т1. Утечку 10 мА можно смоделировать, подключив первичную обмотку трансформатора Т1 к сети 220 В через резистор 22 кОм мощностью не менее 5 Вт.

Подавляющее большинство бытовых электроприборов не имеют защитного заземления.Международный стандарт требует установки дополнительной клеммы заземления в сетевых вилках и розетках, но даже их наличие не обеспечивает безопасности при использовании электрического прибора.

Категорически запрещается использовать нейтральный провод в качестве линии заземления, так как обрыв линии может привести к появлению сетевого напряжения на нейтральном проводе.
Сетевые предохранители и автоматические защитные устройства могут не срабатывать при небольшом токе утечки, но достаточном для нанесения вреда человеку: например, автоматы в электрических щитах срабатывают током выше пяти ампер, а повреждающий ток для человека составляет одну десятую. ампера.

В бытовых розетках нет различия между фазой и нулем.
Эксплуатация бытовых электроприборов без заземления во влажных и токопроводящих помещениях строго запрещена из-за возможного поражения электрическим током.
Повреждение изоляции питающей проводки или внутреннее короткое замыкание питающей сети на корпус устройства грозит замкнуть линию и вызвать возгорание.
Избежать поражения электрическим током поможет автомат, который отключит неисправное электрическое устройство до срабатывания защиты сети, как только на корпусе появится напряжение утечки.

Блок-схема устройства защиты от тока утечки состоит из:
1. Триггер транзистора
2. Тиристорное реле
3. Трансформаторы тока утечки
4. Устройство питания выпрямителя
5. Светодиодная сигнализация сети и включение
6. Стабилизатор напряжения питания

Защитное устройство электрически не связано с нагрузкой и выполнено в виде адаптера.
Работа устройства основана на контроле тока в цепях питания нагрузки.

Напряжение на обмотках трансформатора Т1, Т2, создаваемое протекающим током нагрузки электрического прибора, алгебраически суммируется и на тех же уровнях равно нулю. Избыточный ток в одной из цепей (утечка) питания нагрузки создает разность магнитных полей и напряжение разности токов подается на триггер электронного устройства.

Конденсатор С2 на входе выпрямительного моста VD1 исключает возможное срабатывание схемы прибора от помех питающей сети нагрузки.
Выпрямленное напряжение с моста VD1 через подстроечный резистор R1 поступает на базу транзистора VT1 триггерного транзистора.
Рассогласование напряжения, усиленное транзистором VT1 в режиме триггера, переключит транзистор VT1 в открытое состояние, а транзистор VT2 - в закрытое состояние.
Резистор R3 позволяет установить чувствительность триггера на транзисторах VT1, VT2 в зависимости от их усилительных характеристик.
Тиристор VS1 откроется и включит реле К1, которое контактами К1.1 разомкнет цепь питания нагрузки.

Использование тиристорного режима работы в цепях постоянного тока, блокировка после подачи управляющего напряжения - оставляет нагрузку в отключенном состоянии. После обнаружения поломки или утечки в корпус электроприбора прибор снова включают.

Схема стабилизированного питания устройства защиты от тока утечки состоит из силового трансформатора Т3, с вторичным напряжением 12 Вольт 0,1 Ампера, выпрямительного моста VD3, сглаживающего конденсатора С3, С6 и аналогового стабилизатора на микросхеме DA1.
Устройство обозначается красным светодиодом HL1.

Настройка схемы устройства заключается в настройке чувствительности транзисторного триггера.
При отключенных от цепи трансформаторах Т1, Т2 установите резистор R3 в положение, определяющее включение реле К1, то есть так, чтобы оно сработало, и верните ползунок резистора в режим отключения триггера.
Диаграммы режима переключения можно отследить по включению светодиода HL2, его свечение указывает на включенное состояние нагрузки, погасание - на то, что нагрузка отключена (аварийное состояние).

Концы обмоток трансформаторов Т1, Т2 соединены последовательно, так что при подключении нагрузки (временно в виде настольной лампы) переменное напряжение на конденсаторе С2 равно нулю. Создав искусственную утечку, подав через ограничительный резистор 100 Ом переменное напряжение 1-5 вольт от любого сетевого трансформатора с напряжением 5-12 вольт отследить отключение нагрузки. Трансформаторы Т1, Т2 отключать нельзя.

Имя

Замена

Примечание

Стабилизатор

Транзистор

Транзистор

Тиристор

Подстройка резистора

Диод.мост

Резисторы

Трансформатор

РЭС 47, РЭС59

Трансформаторы тока Т1, Т2 - кольца ферритовые 2000НМ - диаметр 18 мм, с намоткой 96 витков ПЭЛ-2 диаметром 0.На 1 мм провода электропитания электроприбора пропущены через внутреннее отверстие ферритового кольца.

Для защиты потребителей мощностью более 200 Вт нагрузку электроприбора следует подключать через пускатель нулевой или первой величины, катушку пускателя запитать от сети через нормально замкнутые контакты реле К1 (1 -2).

Электросхема устройства защиты от тока утечки собрана в пластмассовом ящике БП-1 с розеткой для подключения нагрузки электроустройства, на внешней панели корпуса размещены светодиоды, трансформаторы тока Т1, Т2 - фиксируется навесом.

Неприятной ситуации с затоплением вашего дома, а также квартир, расположенных на нижних этажах, можно избежать, установив систему, закрывающую приточные клапаны при появлении влаги на полу помещения. Такие устройства, разработанные специально для домашнего использования, давно существуют на рынке под общим названием «системы защиты от утечек». Широкому распространению этих устройств препятствует их высокая стоимость, связанная с доступностью импортных узлов и агрегатов. Защита от протечек своими руками , лишена этого недостатка и может быть изготовлена ​​из деталей, которые можно найти в любом гараже.

Рассмотрим два типа устройств: механические и электронные. Первое устройство очень легко изготовить. Второй потребует определенных знаний в области электроники и навыков работы с паяльником. Оба устройства были многократно повторены домашними мастерами и заслужили репутацию недорогих и эффективных систем защиты от протечек воды.

Устройство защиты от протечек воды изобретателя Рудика А.В.

Самодельный механизм, изобретенный изобретателем Александром Владимировичем Рудиком, чем-то напоминает мышеловку. Его конструкция включает в себя искусно изготовленный металлический корпус, пружину, бумажную ленту и кабель, прикрепленный к шаровому крану, перекрывающему подачу воды. Этот механизм работает следующим образом: когда бумажная лента намокает из-за попадания в нее влаги, она разрывается и освобождает натянутую пружину.Сжимая, пружина натягивает трос, который, в свою очередь, закрывает клапан.

Механизм Александра Рудика немного похож на мышеловку

Преимущество такого устройства в том, что не требуется вмешательства в систему водоснабжения, так как используются уже установленные в ней шаровые краны. Кроме того, при необходимости ничто не препятствует ручному закрытию клапанов.

Установка кабеля

Устройство защиты от протечек можно установить где угодно: на кухне под раковиной, в ванной или в туалете.Его конструкция позволяет использовать два кабеля для одновременного прекращения подачи холодной и горячей воды. Более того, механизм не требует обслуживания.

Изготовление устройства защиты от протечек

Для изготовления устройства защиты от протечек потребуется:

  • Тиски слесарные;
  • Ножовка по металлу;
  • Дрель;
  • Молот
  • Плоскогубцы;
  • Электрошлифмашина.

Из материалов следует запастись листовым металлом (желательно оцинковкой или нержавеющей сталью).Также вам понадобятся: кабель, подходящий деревянный брусок размером 360х50х30мм, пружина, бумага, шурупы, канцелярские кнопки.

Схема раскроя листового металла

Основание механизма - колодка, край которой срезан по короткой стороне под углом 93 °. На нем крепятся элементы 3, 4, 5, а также пружина и трос.

В качестве чувствительного датчика используется бумажная полоска, которая крепится к деревянной основе с помощью кнопок.

Обычная бумага используется в качестве сигнального устройства

Сделать элемент No.3 можно использовать сплошной брус размером 150х20х50мм. Вырезанная из листа заготовка сгибается вокруг этой планки, делаются прорези для установки кабеля, после чего снимается с деревянного приспособления.

Третий и четвертый элементы конструкции лучше выполнять из нержавеющей стали, так как этот материал имеет более скользкую поверхность. Места, где нужно согнуть детали, показаны на чертеже красными линиями.

Установите кабель в пазы частей 4a и 4b

Кабель устанавливается в разъем деталей 4a и 4b.Затем детали 4, 4a, 4b и пружину нужно соединить снизу винтом.

Механизм регулировки

Устройство удобно изготовить и настроить с помощью простого устройства, имитирующего часть подачи воды. Для этого понадобится труба 20 мм с резьбовой частью, на которую нужно установить шаровой кран.

Кронштейн для крепления механизма к трубопроводу

С помощью такого устройства можно проверить и отрегулировать работу механизма прямо в мастерской.Также труба понадобится при сверлении отверстий в элементах 2 и 2а. Для этого между ними устанавливается труба и детали зажимаются в тисках. При этом убедитесь, что ручка клапана (элемент 1 и 1а) находится в закрытом состоянии, а пазы для кабеля и элемента 2 совмещены. После этого приступайте к сверлению сквозных отверстий элементов 2 и 2а.

Рукоять крана позволит установить механизм прямо в мастерской

Элемент 5 имеет отверстие для штифта (для установки пружины) и отверстие для крючка.Прокручивая витки, часть 5, вы можете регулировать жесткость пружины.

Механизм в «заряженном» состоянии

Сила натяжения пружины в рабочем положении должна быть не менее 10 кг. Основное условие: прикладываемое к бумажной ленте усилие 1-1,5 кг. Для измерения его стоимости можно использовать бытовые пружинные весы («галоп»). При необходимости величину силы можно изменить, уменьшив или увеличив угол на коротком конце штанги. Элементы 3,4 должны иметь одинаковый угол в области касания.

Пружинный кронштейн с отверстием для штифта

Хорошая пружина получается, отрезав от дверной пружины нужный кусок, который продается в любом хозяйственном магазине. Вы можете использовать велосипедный трос, укоротив его до нужной длины.

Для проверки работоспособности собранной системы бумажную ленту смачивают водой. Когда он намокнет, он должен сломаться и освободить пружинный механизм.

Требования к установке системы механической защиты от протечек

Если механизм сработал, последующую установку бумажной ленты следует производить только после полного удаления влаги с поверхности устройства.

Длина кабеля не должна превышать 2 м, при этом следует избегать его многочисленных изгибов (допускается не более одного изгиба под прямым углом).

Крепить кронштейн к трубе необходимо жестко, поэтому напорный трубопровод лучше сделать из металлических труб.

Так выглядит приводной механизм

Шаровой кран должен быть хорошего качества. Сопротивление закрывающему усилию и рывкам при повороте ручки не допускается.

Механизм защиты от протечек (видео)

Электронная система защиты от наводнений

Электронная система состоит как минимум из трех блоков. Это датчик протечки, устанавливаемый на полу помещения, блок управления и исполнительный механизм.

Такая система работает следующим образом: при появлении влаги замыкается цепь между электродами датчика. Это дает команду блоку управления подать напряжение на электропривод, который перекрывает подачу воды. Датчик протечки и блок управления можно сделать своими руками.Электроклапан или шаровой кран с сервоприводом требуется в качестве исполнительного механизма.

Изготовление сенсора

Простейший датчик утечки - это два проводника, расположенные на некотором расстоянии друг от друга. Однако согласитесь, что оголенные провода на полу ванной или туалета будут смотреться как минимум нелепо, а как максимум представляют опасность поражения электрическим током. Поэтому можно сделать датчик, вытравив дорожки на печатной плате из печатной платы с фольгированным покрытием, а в качестве корпуса использовать кнопку от дверного звонка.

Использование корпуса дверного звонка в качестве датчика утечки

Работы выполнять в следующем порядке:

  • Отрежьте доску по размеру пуговицы;
  • Методом ЛУТ или фоторезистом необходимо протравить дорожки на поверхности плат;
  • Лужение печатных проводников паяльником;
  • Припаять скобы к проводникам как ножки;
  • Подсоедините соединительный провод;
  • Установите печатную плату в корпус кнопки звонка.

Компоновка печатной платы

При этом саму кнопку разбирать не нужно, с ее помощью можно закрыть линию для проверки работоспособности системы.

Электросхема блока управления

Питание системы осуществляется от небольшой аккумуляторной батареи на 12 В. Основное требование к блоку питания - его низкий саморазряд. Поскольку ток, потребляемый схемой в режиме ожидания, незначителен, аккумулятор придется заряжать буквально пару раз в год.

Схема управления закрытием шарового крана работает следующим образом. В дежурном режиме ток через датчик отсутствует, транзисторы закрыты, реле обесточено. При появлении воды на базе транзистора VT1 появляется напряжение смещения, в результате чего транзистор открывается и подает питание на базу более мощного транзистора VT2. В свою очередь, открытый транзистор VT2 управляет электромагнитным реле, которое подает питание на исполнительный механизм.

Пример схемы управления закрытием шарового крана

В электрической схеме могут использоваться транзисторы n-p-n структуры с любой маркировкой.Транзистор VT2 должен быть средней мощности. Резисторы R1, R2 маломощные.

Расширенная электрическая схема показана на следующем рисунке. Он предназначен для соединения двух мотор-редукторов.

Пример улучшенной схемы подключения

Механизм исполнительный

Разумеется, привод можно собрать независимо, используя подходящий мотор-редуктор и концевые выключатели. Однако проще и надежнее будет приобрести заводской шаровой кран с сервоприводом.Приобретая такое устройство, убедитесь, что в его конструкции есть концевые выключатели, размыкающие цепь в крайних положениях.

Конечно, цена этих устройств намного выше их пластиковых аналогов, но надежность их работы не вызывает нареканий.

Исполнительный механизм

После подключения датчика, блока управления и электрического клапана к источнику питания проверьте систему. Для этого на место установки датчика наливают немного воды.

Как отличить дифференциальный пулемет

Перечень защитных устройств, позволяющих безопасно выполнять работу электрических сетей, очень мал. Но даже в этих «трех соснах» нам иногда удается заблудиться. В частности, многие не имеют четкого представления о том, чем устройства защитного отключения (УЗО) отличаются от дифференциальных автоматов, и в чем вообще назначение этих устройств. Поясним этот вопрос.

Что такое УДО и дифференциал автомат

Чтобы раз и навсегда разобраться с устройствами защиты, следует перечислить все возможные нештатные ситуации, которые могут возникнуть при работе электросети.Если не брать во внимание относительно безобидные неприятности вроде скачков напряжения, то этот список будет не таким большим:


В таких ситуациях происходит утечка тока, поэтому ток в начале цепи (вход фазы) и в конце (нулевой провод) будет отличаться. Специальная машина - устройство защитного отключения или УзО - может определить эту разницу (дифференциальный ток), и при достижении определенного значения цепь размыкается.

Устройство защитного отключения измеряет токи в начале и конце определенного участка электрической цепи и при обнаружении разницы между ними цепь размыкается

Вот и все - в быту на все случаи жизни используются всего два устройства защиты - автоматический выключатель и УЗО.Как видно, у каждого из устройств свой круг задач, поэтому их ни в коем случае нельзя считать взаимозаменяемыми. То есть в щите должно быть установлено хотя бы в одном экземпляре и ВА, и УЗО. А почему бы тогда не объединить оба этих инструмента в одном корпусе? Так они и поступили, в результате чего на свет появился третий и последний персонаж нашей истории - дифференциальный автомат.

Видео: Как подключить автоматическую защиту

Отличия УЗО от Diphantat

Итак, давайте посмотрим, чем различаются УДО и ДИФАВТОМАТОМА.

Функциональность

Вроде все вроде бы понятно: УЗО защищает только от утечки тока, а дифавтомат - и от утечки, и от превышения силы тока сверх допустимой (перегрузка или короткое замыкание).

Внешний вид

Более интересный вопрос - как визуально отличить одно устройство от другого? Оба они довольно похожи, в частности, у обоих есть кнопка «ТЕСТ» (проверка работоспособности модуля UDO). По размерам тоже, скорее всего, ничего не скажут: если раньше рейды всегда были более уро, то сегодня они либо такие же габариты, либо даже компактнее.Например, УЗО серии ВД1-63 и серия ДИФАВТОМАТ АВДТ32 бюджетного российского производителя - компании ИЭК - выглядят практически одинаково.

Современные модели Uzo и DiffAwsomates одного производителя очень похожи на внешний вид

Ну что ж, разберемся.

Имя

В первую очередь, конечно, нужно посмотреть на название, если, конечно, оно прописано на корпусе. На Узо можно написать «Узо» или «Дифференциальный переключатель тока», но чаще всего обозначают аббревиатуру «ВД» - дифференциальный переключатель.

Большинство производителей начинают маркировать свои устройства защитного отключения буквами VD.

Полное название дифавтомата звучит так: автоматический выключатель, управляемый дифференциальным током. Соответственно, аббревиатура «AVDT» обычно применяется к корпусу этого устройства.

Аббревиатура «АВДТ» обычно применяется к крысам

Схема на корпусе

Этот идентификатор универсален, так как помогает понять, даже если имя написано на иностранном языке или его нет вообще.На каждом устройстве схематично отображается свое устройство, так что если есть некоторый опыт, он его не узнает:


Схема на корпусе ДИФАВТОМАТА включает в себя дифференциальный трансформатор, кнопку «Тест» и расцепители - электромагнитный и тепловой

Маркировка (номинальный ток)

Номинальный ток - это максимальная сила тока, которую устройство может пропускать через себя в течение длительного времени. Эта характеристика определяется на каждом инструменте, но несколько иначе:


Буква перед значением номинального тока на корпусе дифтомы обозначает характеристику (отключающую способность) его расцепления.На бытовых моделях обычно можно увидеть списки «В» (для цепей без индуктивной нагрузки, как правило, освещения), «С» и «Д» (выдерживают пусковые токи, характерные для сетей с подключенными электродвигателями).

Есть также разные вопросы с буквами «A» (для сетей с большой длиной проводника), «K» (применимо, если почти вся нагрузка - 80% индуктивная) и «z» (для слаботочных сетей, где даже короткие -временные перегрузки недопустимы). В основном они используются в промышленности.

Видео: Как отличить дифференциальный пулемет

Возможные неисправности и причины срабатывания

Очевидно, что при выходе из строя УДО или ДИФАВТОМАТА, а также выключателя, жизнь пользователей опасна. Поэтому этому вопросу стоит уделить особое внимание.

Производительность УЗО как отдельно стоит, так и входит в состав ДИФАВТОМАТА - можно проверить кнопку "ТЕСТ", нажав кнопку ТЕСТ.Однако следует учитывать, что такая проверка не является исчерпывающей, иными словами, полной. Узо может срабатывать при нажатии на эту кнопку, но быть неисправным:

  • ток отключения может превышать значение, указанное в паспорте;
  • время отклика может составлять более 40 мс (если аппарат будет отключаться на длительное время, ток при поражении человека успеет вызвать фибрилляцию сердца).

Кроме того, правильная работа кнопки «ТЕСТ» не является достаточным доказательством того, что устройство подключено правильно.

Чтобы гарантированно проверить исправность УЗО, нужно его подключить и сформировать пробную утечку текущего порогового значения. Такое тестирование разрешено проводить только специалистам.

На части роттомата, защищающей от перегрузки, нет кнопки тестирования. Так что это можно контролировать. Это возможно только устройством КЗ или подключением устройства, мощность которого превышает допустимую. Однако при такой проверке пользователь, не имеющий специального оборудования, не может понять, соответствует ли время отклика значению, указанному в паспорте.

Следовательно, необходимо сделать важный вывод: проводить исчерпывающую проверку устройств защиты Пользователь не может, поэтому крайне важно избегать приобретения подделок. Покупайте УЗО и ДИФАВТОМАТОМАТЫ только в крупных, достойных доверия магазинах. Если бы мне пришлось покупать покупку в небольшом магазине или на рынке - хотя бы попросить сертификат.

Самые простые варианты электронного Узо (напомним, есть еще электромеханические) могут быть хорошими, но неработоспособными.Такая ситуация имеет место при обрыве нулевого провода над устройством (или отключении его от нулевой шины, что случается чаще). Дело в том, что усилитель такого УЗО энергозависим и включен в защищаемую цепь параллельно с другими нагрузками.

При обрыве нулевого провода на всех контактах приборов появляется фаза, поэтому электронный Узо не сработает, и человек может получить удар электрическим током

Понятно, что при отключении нулевой линии ни один электроприбор, в том числе усилитель, не может работать, но при этом фазовый провод и все подключенные к нему части токоприемника остаются под напряжением.То есть вероятность поражения электрическим током существует, но электронный RCO не работает и цепь не отключается.

Этого недостатка лишены современные электронные РКО и диффузоры, оснащенные предохранительным механизмом. Отключают устройство, если усилитель по какой-либо причине остался без питания.

Вам стоит купить такое устройство. Самые «продвинутые» из них способны самостоятельно включаться после возобновления подачи питания усилителя. Без этой функции дифавтомат или узо придется включать вручную каждый раз после выключения света.

Теперь несколько слов о том, почему Uzo и DiffAvtomates могут работать спонтанно. Чаще всего это объясняется несколькими причинами.

Видео: Как отличить настоящий роттомат от подделки

Утечка тока в сети

Утечки могут появиться из-за:


УЗО может работать, если не в сухом растворе, в который заделана мягкая проволока. Содержащаяся в нем влага проникает в провод через мельчайшие детекторы изоляции, тем самым определяя утечку тока.Необходимо дождаться полного высыхания смеси и только после этого включить защитные устройства.

Неправильное подключение УЗО или ДИФАВТОМАТА

Чтобы не ошибиться при подключении dipaptime или УЗО, важно понимать принцип работы этого устройства. Он простой. Основным элементом является дифференциальный трансформатор, в состав которого входят три катушки:

    ,
  • : первый и второй включены в фазный и нулевой проводники соответственно таким образом, что протекающие в них токи имеют разное направление;
  • третий подключается напрямую или через усилитель с отключающим реле.

Если токи на фазной и нулевой линиях будут равны, то электромагнитные поля, возникающие в соответствующих дифракционных катушках, окажутся равными. Следовательно, они будут компенсировать друг друга. Если токи будут разными, появится остаточное электромагнитное поле, которое появится в третьей катушке и выключит реле.

Отсюда основное правило: весь ток, который входит в защищаемую цепь через фазный полюс УЗО / ДИФАВТОМАТА, должен гаситься только через его нулевой полюс, и ни в коем случае не должен «смешивать» ток со стороны.

Те, кто представляет устройство UDO довольно расплывчато, могут допускать такие ошибки:

  1. Нулевой провод из защищаемой цепи подключается в обход UDO (DIFAVTOMATA) напрямую к шине полного нуля. Понятно, что в таких условиях поле от протекающего через фазный полюс тока не будет компенсироваться (нулевой полюс вообще не подключен), и устройство при включении нагрузки разъединяет цепь. Такой вариант ошибочного подключения называется неполным.
  2. Часто в сети есть несколько автоматических групп, каждая из которых защищена собственным КРАСНЫМ. В этом случае неопытный установщик может подключить «ноль» из одной группы к соседнему УзО и наоборот. В результате такой ошибки оба УзО будут срабатывать при включении нагрузки в любой группе.
  3. Аналогичная ситуация произойдет, если к «нулю» защищаемой цепочки ниже УЗО подключить «ноль» от любой другой нагрузки - дополнительный ток обеспечит разницу, на которую переключатель обязательно среагирует.Эта ошибка не редкость. Конкретно проделайте следующее: установите нулевую шину, к которой «нули» подключены не только от защищаемой цепи, но и от соседней; Далее проводник от этой шины выводится на нижний (т.е. со стороны нагрузки) нулевой контакт УЗО.
  4. Иногда один из полюсов подключается правильно, а второй наоборот. В результате токи в катушках диэфирного трансформатора будут течь в одном направлении, и независимо от их соотношения устройство будет отключено.Во избежание путаницы всегда подключайте провода от питающей линии сверху (неподвижные контакты), а со стороны нагрузки - снизу (подвижные контакты).

При одних ошибках кнопка «ТЕСТ» будет работать как ни в чем не бывало, при других - ответ не будет реагировать на ее нажатие.

Отсюда два выхода:


Слишком низкая уставка утечки УДО / ДИФАВТОМАТОМа

Дело в том, что высокая чувствительность - это уставка утечки 30 мА и ниже - при протекании через нее слишком больших токов может ложно сработать.Если вы столкнулись с такой проблемой, вы можете установить на вводе малочувствительный Узо (пожарный), а в дальнейшем разделить схему на несколько групп с меньшими номинальными токами и оснастить каждую из них приемлемой чувствительностью.

Что лучше - Узо и Ва по отдельности или ДиффАвтомат

Такой вопрос, несомненно, встает перед каждым, кому необходимо подключить электричество в доме или квартире, так как использование защитных устройств обязательно (требования ПУЭ). У каждого варианта есть достоинства и недостатки.Для начала оценим силы рейдов:


А вот какие аргументы приводятся в пользу применения отдельных устройств:


Итак, в каждом отдельном случае может быть предпочтительнее и тот, и другой вариант. Все зависит от схемы защищаемой сети (в частности, от количества групп), размеров электрического щита и конкретных моделей устройств, на которых пользователь решил остановить свой выбор.

По рабочим параметрам и надежности в этом плане УДО и Диффант идентичны.Модули защиты от утечки тока в диффузорах также бывают электронными и электромеханическими, и точно так же дифавтомат необходимо выбирать по типу тока утечки - только для переменного тока (тип AC), для переменного и пульсирующего постоянного (тип A) или для всех типов тока. , в том числе выпрямленные (тип Б).

Видео: Узо или дифференциал автомат

Как соединить UDO и дифавтомат вместе

В электрических сетях больших квартир и частных домов, как правило, необходимо применять разные автоматы, а также УЗО с автоматическими выключателями.Дело в том, что электроны в таких объектах, как правило, делятся на группы, и в целях экономии одно УЗО устанавливается на несколько автоматов - обычно не более трех.

В то же время несколько УзО могут быть подключены к одной вышестоящей машине. В таких условиях замена пары «УЗО + ВА» на роттомате слишком затратна или вообще невозможна.

При большом количестве потребителей установка роттомата на каждую из защищенных линий излишне затратна, поэтому их разбивают на группы, каждая из которых обслуживается отдельным УзО

Фазовая схема обозначена красным цветом, «ноль» - синим, заземление - желто-зеленым.

Розетки разделены на группы (поз. 2, 3, 4, 5, 6 и 7), каждая из которых защищена собственным типом машины (поз. 8, 9, 10, 15, 16 и 17). Все эти машины, в свою очередь, разделены на три группы, каждая из которых защищена собственным Узо (поз. 7 и 14). Понятно, что альтернатива - установка шести дифференциалов - это было бы намного дороже.

При описанной схеме можно сэкономить средства. При этом при срабатывании одного из Узо отключаются не все розетки, а только часть.Цепь с утечкой выявляется достаточно. Если, например, RCO будет работать. 14, вам нужно будет выключить пулеметы. 15, 16 и 17, затем включить УЗО и один для включения указанных автоматов. Как только автомат включится при утечке тока, Узо тут же снова разомкнет контакты.

Цепи освещения тоже несколько, они защищены автоматами. 5, 6 и 12. Эти машины также подключаются к одному Узо (поз. 3), который, в отличие от «розеток» УДО 7 и 14, имеет уставку дифференциального тока 300 мА.Подключать осветительные цепи через чувствительные УзО с заданным током утечки 30 мА, защищая от поражения электрическим током, нет смысла.

Примечание: Узо поз.3 устанавливается и перед осветительными машинами, и перед РКО 7 и 14. Таким образом, он также безразличен к «розетке» УЗО в случае выхода из строя одного из них (хотя и не защищает от поражения электрическим током) - только из огня).

Но на единственной выделенной линии, проложенной, скажем, к стиральной машине или компьютеру, установка дифатомата имеет смысл, что она была произведена (поз.13). Модуль защиты от утечки тока данного агрегата также в случае отказа застрахован позой УДО.

В следующей схеме вводный VA будет заменен (поз. 1) и POS.3 из поз. 3 в одном роттомате с теми же параметрами.

При проектировании электросети с отдельно стоящим УзО необходимо выбрать его номинальный ток, чтобы он был защищен от перегрузок на более высокие или более низкие транспортные средства. То есть должно выполняться одно из двух условий: либо номинальный ток верхнего va, либо сумма номинальных токов нижних цепей должны быть меньше или, по крайней мере, равны номинальному току этого УЗО.

Следует хорошо разбираться в устройстве и назначении устройств электрозащиты должен не только электрический, но и обыватель - хозяин дома или квартиры, подключенный к сети. Потому что от того, насколько правильно подобрано и подключено это устройство, зависит жизнь этого человека, как и других жильцов. Надеемся, что наша статья помогла досконально разобраться в этом вопросе.

Для обеспечения безопасности вашего дома в электропроводке должны быть специальные устройства, защищающие проводку от перегрузки и короткого замыкания.Чаще всего для таких целей используются диффузоры и УЗО. В чем разница между ними и как их правильно использовать?

Отличие УзО от дифференциальной машины - это совершенно разные функции, которые они выполняют. Устройство защитного отключения создано для защиты человека от поражения электрическим током, а также предотвращения возникновения пожара. Конструкция ДИФАВТОМАТА соединяет Узо и автоматический выключатель - именно такая комбинация обеспечит наиболее надежную защиту от короткого замыкания.

Отличие RCO от дифференциального автомата состоит в том, что RCO отключает сеть только при повреждении изоляции, однако при перегрузке сети он не будет работать и вместе с этим устройством горит проводка, что является почему его следует использовать с постоянно подключенным автоматом.

Как отличить роттомат от УЗО

Большая сложность для потребителя обуславливает внешнее сходство обоих устройств, но, зная определенные правила, можно легко разобраться в спорных ситуациях.На корпусе устройства защитного отключения можно увидеть маркировку, которая обозначает значение номинального тока в амперах (например, 16 А). Дифференциальный автоматический выключатель (отличается от Узо именно в этом), напротив номера, помеченного латинскими буквами B, C или D (то есть маркировка дифатомата выглядит, например, как B16).

По электрическому распределению, приложенному к каждому устройству, также можно определить, чем отличается от УЗО. Узо изображен в форме овала, а диаграмма ДИФАВТОМАТА дополнительно содержит изображение электромагнитного и теплового расцепителей.Взглянув на схему, легко увидеть отличие УЗО от дифференциального автомата.

Отечественные производители дополнительно маркируют дипаптоматы и УЗО. В чем разница в такой маркировке? Устройства снабжены специальными надписями - например, устройство защитного отключения обозначается VD (дифференциальный выключатель), а дипаптоматы обозначаются AVDT (автотрофр дифференциального тока).

Особенности использования защитных устройств

Одним из недостатков дифатомата является невозможность определения причины отключения: повреждение изоляции, короткое замыкание и т. Д.Именно поэтому современные модели снабжены индикаторами, которые срабатывают при возникновении тока утечки.

Дифференциальный выключатель (отличие от Узо в данном случае - существенное) более удобен при установке, особенно в тесных местах. Стоит отметить, что его использование увеличивает надежность электрической схемы, но при неисправности потребует полной замены.

Ремонт устройства защитного отключения, работающего в паре с пулеметом, заменяется заменой только одной вышедшей из строя детали.

У себя дома люди гадают, какой прибор выбрать, ведь у их положительных сторон есть дифференциалы и УЗО. В чем разница между ними и какое устройство предпочесть?

Ответ на этот вопрос зависит от конкретных условий их использования. Следует помнить, что дифференциальный выключатель (отличие от УЗО - в этом) занимает меньше места в электрическом портном, а также более надежен, однако его цена значительно превышает стоимость устройства защитного отключения.

Если вы сомневаетесь в своей компетентности, вы можете заказать электромонтажные услуги в специализированной компании, электрики которой произведут вам электромонтаж в доме или квартире по правилам и нормам.

Подробнее по этой теме на нашем сайте:

    1. Чтобы понять, как связаны УРО и автомат, схема которого представлена ​​на нашем сайте, необходимо для начала понять, каково функциональное назначение обоих из них. устройств....
    1. В современных домах и квартирах электропроводка с отдельным защитным проводом, а вот в старых советских постройках заземления нет. В такой ситуации очень важно знать, как ...
    1. Обычный домовладелец или облагораживатель квартиры нечасто сталкивается с вопросом типа «УЗО или ДИФАВТОМАТ - что выбрать?» (Такая дилемма часто возникает при солидной замене или модернизации электрики) ....
    1. Узо в любой электрической цепи очень важный элемент.Основное назначение Узо - обеспечение защиты человека от поражения током при контакте с токоведущими частями ....

Иногда возникает такой вопрос - разница имеет значение и Узо, в чем разница между ними? (Рис. 1) Конечно, специалист прекрасно знает все отличия этих двух устройств. Но человек не знаком с такими устройствами, иногда бывает сложно понять существующую разницу. Поэтому данная статья будет полезна всем мастерам самоделки или поделки, а также просто желающим.

Вот только, прежде чем рассматривать отличия дифференциального аппарата от устройства защитного отключения, необходимо знать их принцип действия и функциональное использование. Это поможет вам легче понять их различия.

На заметку! Внешне оба устройства очень похожи друг на друга. У них также есть общая функция при применении - защита. Но делают это по-разному.

Устройство защитного отключения

Этот аппарат реагирует на происходящие изменения разницы в токе.Ток движется по проводке в следующем порядке - по фазе идет к потребителю, по нулю - возвращается. Но их разница при нормальной работе должна быть равна нулю. Это когда возникает разница в проходе и включается УЗО. Производит автоматическое отключение питания. (Рис.2)

Часто появление утечки тока вызвано нарушением изоляции в электропроводке помещения. При отсутствии УзО возможно короткое замыкание или возгорание. А при высвобождении поврежденной фазы на корпусе электроинструмента человек, вошедший в контакт, может получить удар током.Что может привести к печальным последствиям.

Чаще всего установку данного аппарата производят на розеточную группу, плиты, потребляющие электроэнергию, другие электроприборы, которые могут быть опасными в плане поражения человека.

Но следует знать, что УЗО - это не защита проводки от возрастающих перегрузок или КЗ. Для защиты от подобных явлений есть еще одно устройство - автоматический выключатель (рис. 3). Он обеспечит правильную защиту. Так важно учитывать, что допустимая нагрузка устройства защитного отключения должна быть на порядок выше.Это необходимо для того, чтобы в случаях возникновения КЗ или увеличения допустимой нагрузки выключатель отключился раньше, чем выход из строя Узо.

Дифференциальный аппарат

В принципе, это устройство объединяет сразу два (рис. 4). Это устройство защитного отключения и добавлено - автоматический выключатель. Эта комбинация очень удобна. Также такое устройство отличается довольно высокой надежностью. При этом одновременно защищает электрическую цепь от возникновения повышенных нагрузок и короткого замыкания.Человек от возможных повреждений электрическим током.

К тому же это устройство имеет довольно высокую степень срабатывания и отличается долговечностью. При этом у этого устройства и функция защиты от скачков напряжения. То есть при повышении значения выше 245-250В защита от этого процесса защищена.

Таким образом, становится понятно, что два типа устройств весьма схожи по своим функциям и работе. Но вместе с устройством защитного отключения необходимо использовать автоматический выключатель.И решение об использовании УЗО или ДИФАВТОМАТА следует принимать с учетом фактора, имеющего место в конкретном случае.

УЗО и дифференциал автомат - различие

Когда разница между этими двумя устройствами становится очевидной, можно переходить к следующему шагу. Что поможет определить роттомат или узо.

Теперь вы можете найти отличия этих устройств и определиться с их выбором. Для этого следует внимательно относиться к следующим параметрам и обозначениям dipaptime и УЗО.(Рис.5)

Надписи корпуса

У многих производителей этих устройств есть специальные обозначения, которые расположены - сбоку устройства. Но немного неудобно то, что общепринятых норм для таких обозначений нет. И зачастую порядок нанесения определяет сам производитель. Также следует учитывать, что надписи имеют только устройства, произведенные на территории Российской Федерации. Заграничные экземпляры этого лишены.Есть место и для нанесения разметки на лицевую прядь.

Важно! Очень часто бывает обозначение устройств с помощью аббревиатуры. В данном случае ВД - это Узо, а АВТТ - дифференциальный автомат.

Номинальный ток

Между двумя из этих устройств существует разница в обозначении номинального тока. Так в Узо максимально возможная нагрузка имеет только цифровое обозначение (например, 10а).

Но для дифференциальной машины более важно время, в которое происходит срабатывание.А потому у него номинальное обозначение тока с обозначением буквами (например, С12).

Есть также разные типы разных типов:

Вы должны знать! Доступные обозначения для устройств автоматического отключения обозначаются - Amp. А в ратомате это за счет свойств теплового разряда (то есть время, необходимое для срабатывания) учтено).

Схема устройства

У каждого из рассматриваемых условий должна быть своя схема.Итак, на передней панели RCO нарисован дифференциальный трансформатор. Дифференциальный автомат имеет двойную схему, так как объединяет два устройства.

По такой схеме также можно отличить эти устройства друг от друга.

Место нахождения

Оба устройства установлены практически одинаково. Для этого служат DIN Rake. Которая заранее устанавливается в щит. Для обоих устройств нужно два места. Так как они биполы.

Но, как было сказано ранее, в связке с Узо нужно установить еще один автоматический выключатель.Отсюда необходимость в трех местах для установки. Таким образом, с небольшой палитрой dipaptime является наиболее предпочтительным вариантом.

Из всего этого становится понятно - какой выбрать роттомат или узо (рис. 6).

Нужно помнить! Сейчас РКО отличаются небольшими размерами. Для них только одно место при установке. Но само устройство потеряло надежность. Из-за уменьшения габаритов в нем используется электронная схема, не отвечающая необходимой надежности.Так что лучше отдать предпочтение проверенным автоматам.

Установка и эксплуатация

Часто установка таких машин не вызывает затруднений. Благодаря современным технологиям они очень просто прикрепляются к рельсам, вместо них. На корпусе имеется доступное обозначение для подключения фазного и нулевого проводов. Из комплекса можно выделить - определение полярности, при подключении. Но для этого служит взвод.

При подключении необходимо очень тщательно очистить концы, подключенные к устройству.Важно, чтобы они не торчали из корпуса устройства. Для надежности - прижимные винты определяются после всего монтажа.

При установке устройства защитного отключения вместе с автоматическим выключателем необходимо через клемму последнего фазный провод. Теперь понятно, что вопрос, как подключить роттомат или узо, не такой уж и сложный. (Рис.7)

Примечание! Обратите внимание на ток утечки при покупке устройства.Самым лучшим показателем будет значение 30 мА. В то же время прибор наиболее четко выполняет свои функции. Важно, что при этом ложных срабатываний практически не бывает.

Возможные причины реагирования

Есть несколько причин срабатывания устройств защиты:

  • возникновение длительной нагрузки;
  • короткое замыкание;
  • утечка тока.

При установке диффузора в сборе не всегда можно быстро определить причину срабатывания.Это связано с его многочисленными функциями. Так что поиск причины может занять много времени.

С УЗО немного попроще. Причина четко понятна из-за разделения функций с автоматическим выключателем. И к ее устранению можно приступить практически сразу.

Можно отметить, что оба устройства очень надежны и работают практически одновременно. Они предназначены для работы в совершенно разных условиях. Вот только при повышенной влажности их следует устанавливать в специальный защитный бокс.

Для профилактики проверяйте устройства один раз в три месяца. Для этого на корпусе устройства есть кнопка «Тест». При нажатии - срабатывает семпл. Если этого не произошло, то его нужно заменить.

Одним из этапов устройства домашней электросети является установка средств защиты. Вмонтирован в электрощит квартиры. В случае повышенной нагрузки или отказа устройство незамедлительно срабатывает для защиты всей системы или отдельной цепи.

Но перед установкой следует выяснить, чем отличается УЗО от дифференциального автомата, чтобы правильно организовать и обезопасить домашнюю сеть.

Домашняя электросистема представляет собой сложную разветвленную сеть, состоящую из множества контуров - освещения, розеток, раздельного питания и слаботочного. В него входят все электроустановки, которыми приходится пользоваться ежедневно. Самыми простыми среди них являются розетки и выключатели.

В процессе эксплуатации бытовых электроприборов возникают непредвиденные ситуации, в результате которых выходят из строя отдельные контуры, устройства, а также аварии.Причинами неприятностей становятся следующие явления:

  • токов утечки;
  • коротких замыканий.
  • С перегрузкой можно столкнуться, если использовать новую мощную технику в старой электропроводке квартиры. Кабель не выдерживает общей нагрузки, перегревается, плавится и выходит из строя.

    Великолепный образец быстрого использования удлинителя китайского производства без пары предохранителей с тройниками. Одновременное использование нескольких устройств на одной линии электропередачи может вызвать оплавление контактов и изоляцию, а также возгорание

    Риск возникновения токов утечки возникает, когда изоляция электрокабелей и приборов приходит в негодность, неправильно произведена установка или заземлено оборудование.

    Если ток превышает значение 1,5 мА, воздействие электричества становится ощутимым, а значение более 2 мА вызывает судороги.

    Короткое замыкание из-за непреднамеренного соединения нуля и фазы также приводит к непоправимым последствиям. Результатом возникновения электрической дуги является возгорание отдельного участка проводки, а часто и окружающих предметов

    Для защиты оборудования, имущества, а главное - жизни и здоровья жителей используйте устройства аварийного отключения.Без них современная система электропроводки в доме считается неисправной и опасной.

    Коммутационные аппараты коммутации нагрузки

    Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется оборудовать каждую линию отдельным автоматом защиты, а на выходе установить УЗО. Однако вариантов подключения гораздо больше, поэтому сначала необходимо разобраться в отличии УзО от дифференциального автомата, а потом уже устанавливать.

    Автоматические выключатели - доработанные «пробки»

    Когда о разнообразии защитных устройств и речи не шло, при чрезмерной нагрузке на линии «пробки» - простейшие аварийные устройства.

    Их функциональность улучшилась и получили автоматические выключатели, срабатывающие в двух случаях - при возникновении короткого замыкания и при повышении нагрузки, близкой к критической.

    Конструкция автомата проста: несколько функциональных модулей заключены внутри корпуса из прочной технопластики.Снаружи есть рычаг закрытия / открывания цепи и паз для крепления для «приземления» на Dean Rake

    .

    В одном электрощите могут быть как один, так и несколько выключателей, их количество зависит от количества контуров, обслуживающих квартиру или дом.

    Чем больше отдельных линий, тем проще заменить или отремонтировать электрические устройства. Чтобы установить одно устройство, не нужно отключать всю сеть.

    Галерея изображений

    Установка автоматов - обязательное условие для монтажа домашней электросети.Выключатели быстро срабатывают при перегрузке системы и из-за короткого замыкания. Единственное, что они не могут защитить, - это токи утечки.

    УРО - устройства автоматической защиты

    UDO - это просто устройство, которое автоматически анализирует силу тока на входе / выходе и защищает от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по другому принципу.

    Внутри корпуса находится рабочее устройство - сердечник с обмотками.Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

    Как только возникает ток утечки, появляется разница значений магнитного потока - выходное значение уменьшается. В результате взаимодействия потоков реле срабатывает и разрывает цепочку. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

    Внешние отличительные особенности - наличие дополнительных выводов (автомат по 1 шт. Сверху и снизу), кнопки тестирования, более широкой передней панели, другой маркировки

    На корпусе видна маркировка 10... 500 мА. Это означает номинальный расход утечки. Для домашнего использования обычно выбирают УРО с показателем 30 мА.

    Устройства с обозначением 10 мА могут быть полезны, если выделен отдельный контур для детской комнаты или в ванной, где наблюдается повышенный уровень влажности.

    УЗО защищает от токов утечки, но при усиленной нагрузке на провода бесполезен, а при коротком замыкании не поможет. По этой причине два устройства - Узо и автоматический выключатель всегда монтируются в паре.

    Только вместе они обеспечат полноценную степень защиты, которая должна присутствовать в каждой бытовой электросети.

    Дифференциал автомат - максимальная защита

    Когда мы говорим о достаточно ином отличии от дифференциальной машины, мы имеем в виду отдельно установленное устройство UDO, но пару «Узо + выключатель».

    Автоматический выключатель дифференциального тока (АВДТ), по сути, и есть эта пара, но совмещенная в одном корпусе. Таким образом, он выполняет сразу три основные функции:

    • защищает от токов утечки;
    • предотвращает перегрузку линии;
    • моментально срабатывает при коротком замыкании.

    Несмотря на небольшие размеры, устройство действует эффективно и оперативно, но при одном условии - если оно выпущено под надежным, проверенным брендом.

    Если вы не знаете нюансов устройства и симптомов, нанесенных на корпус, дифавтомат легко можно спутать с УЗО. Одна из подсказок - маркировка AVDT

    В технической документации, которая обязательно прилагается к устройству, указаны его характеристики. Обозначение важнейших показателей нанесено на корпус с лицевой стороны.

    Помимо обозначения названия указывается номинальный ток нагрузки и ток утечки. Единицы измерения такие же, как у простых автоматов - МА.

    На первый взгляд может показаться, что внешний вид ДИФАВТОМАТА полностью перекликается с существующей схемой «переключатель + Узо». Однако существует множество нюансов, определяющих выбор того или иного решения, в результате обе схемы монтажа актуальны и востребованы.

    Критерии выбора устройств электрозащиты

    Постараемся разобраться, что лучше для дома - Узо или дифференциальная машина, и рассмотрим различные ситуации установки.Чаще всего затрагиваются такие факторы, как положение устройства в электросети, нюансы электричества, возможность обслуживания или замены.

    ОСОБЕННОСТИ УСТАНОВКИ В РАБОТЕ

    Электрический ящик - это металлический ящик, внутри которого обычно находится защита и электросчетчик. Панель управления, к которой прикреплены устройства, имеет ограниченные размеры.

    Если произвести электрический вывод и одновременно установить дополнительные модули, то на Dean Rakes не хватает свободных мест.В этом случае в выигрыше находятся разные вопросы.

    Схема расположения на Динг-паре граблей «Автомат Машин + Узо» (верхний ряд) и диффузорах (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница увеличится, если защита будет рассчитана на большее количество контуров

    Современное квартирное оборудование электроснабжения ориентировано на увеличение количества контуров. Это связано с появлением большого количества мощных технологий и с разделением сети на множество линий.В такой ситуации, при отсутствии дополнительного места, единственное разумное решение - использование разнородных материалов.

    Выбирая устройства, обратите внимание на устройства, занимающие одно место в модуле. Такие модели уже появились в продаже, но стоимость у них немного выше, чем у традиционных.

    Сложность подключения проводов

    Основное различие между двумя обозначенными вариантами подключения заключается в количестве проводов. У двух отдельных устройств в количестве больше клемм - 6 штук, а у ратомата их всего четыре.Различаются и схемы подключения.

    Сравнительная схема установки и подключения защитной пары и dipaptime. Результат реагирования в аварийной ситуации и надежность устройств одинаковые, а порядок подключения проводов разный

    Хорошо показана схема коммутации проводов. Пара расклад АВ + УЗО такова:

    • фазный провод подключается к клемме AB;
    • соединены перемычкой вывод автомата и L-вывод УЗО;
    • доход Фазы направлен на электроустановки;
    • нулевой провод подключается только от УЗО - на входе с N-клеммой, на выходе - отправляется в электроустановки.

    У дифтатомата подключение намного проще. Перемычки не нужны, только фаза и ноль подключаются к соответствующим клеммам, а с выходов отправляются на нагрузку.

    Что дает установщик? Это облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больший порядок в электрозащите.

    Как диагностировать срабатывание

    Если рассматривать устройства из среднего ценового сегмента, то здесь преимущества тандема «Автомат + Узо».Допустим, на одном из контуров произошло аварийное отключение электричества.

    Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и общая нагрузка, с которой провода не справились.

    По отработанному узо или машине сразу видно где искать причину. В первом случае проблема с изоляцией, во втором - повышенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам.

    Если DIFAVTOMAT реагировал в сети, то причину придется искать дольше. Необходимо проверять все версии, а это требует больше времени и сил.

    Какие устройства дешевле покупать и ремонтировать?

    Бывают ситуации, когда выбор основан на стоимости. Например, есть бюджет, за который не выходит. В этом случае решающую роль играет общая стоимость всех подключенных устройств защиты.

    На первый взгляд большее количество устройств отличается более высокой ценой.На самом деле все иначе: универсальный ДИФАВТОМАТ - круглая сумма, а набор других устройств - экономичный.

    Если отбросить ценники всех обозначенных автоматов, то окажется, что один роттомат почти вдвое дороже комплекта «Av + Uzo»

    Следует помнить, что количество линий обычно 3 и более, поэтому разница между покупками растет. Если для одного контура приобретение АВДТ дороже 1 тысячи рублей, то для пяти контуров разница в суммах вырастает до 5 тысяч рублей.

    Таким образом, и диффант, и блоки УЗО с выключателями имеют свои достоинства и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то при диагностике и учете они явно проигрывают.

    Выводы и полезное видео по теме

    Чтобы лучше ориентироваться в устройствах защиты и выбрать подходящее решение в зависимости от ситуации, предлагаем просмотреть тематические видеоролики.

    Интересная информация о принципе работы и установке УзО:

    Несколько советов профессионального электрика:

    Что сыграло роль в выборе ратоматимата:

    Как видите, тема выбора UzO или AVDT напрасно не боится: Есть много моментов, говорящих в пользу обоих других устройств.Чтобы правильно выбрать оптимальный вариант защиты, нужно учесть условия установки и подключения, а также сделать предварительную оценку.

    Как уже было сказано выше, у этих устройств разные функции схожи, они совпадают по типу крепления и по внешнему виду.

    Чем отличается УЗО от станка

    Автоматический выключатель

    - Это создание защиты электропроводки от повреждений при коротком замыкании и длительной перегрузке.Без автоматической разводки электропроводку пришлось бы менять очень часто, потому что токи короткого замыкания оплавили бы провода, а токи перегрузки сожгли бы всю изоляцию проводов.

    Автомат имеет электромагнитную защиту от больших токов короткого замыкания. Это электромагнитная катушка с сердечником.

    В момент короткого замыкания катушка создает электромагнитное поле и намагничивает сердечник, в результате чего он нажимает на защелку спускового крючка, и автомат выключается.Если возникли токи перегрузки, то нагрев и изгиб биметаллических пластин сдвигают рычаги и приводят в действие спусковой механизм.

    Выключатель автоматический АВВ.

    Время отключения защиты от перегрузки напрямую зависит от силы тока перегрузки. В корпусе автомата также имеется отводная камера, которая предназначена для гашения искры и увеличения срока службы контактов.

    Устройство защитного отключения и его работа

    Отличие RCO от автоматического выключателя в том, что он имеет функцию защиты от тока утечки, автомат такой защиты не имеет.Узо в своем составе содержит дифференциальный трансформатор, определяющий разность фазного и нулевого тока провода при утечке тока.

    Эти токи, усиленные вторичной обмоткой дифференциального трансформатора, вводятся в поляризованное реле, связанное с триггером, отключающим защиту. Таким образом, устройство UDO имеет защиту от токов утечки.

    Устройства защитного отключения

    Токи утечки могут возникать, когда изоляция провода изолирована от корпуса электроприборов и от прикосновения к нему человека.В этом случае такая защита спасает человеческую жизнь. Работа UDO основана на определении фазы и нулевого тока, поэтому он имеет две клеммы для подключения фазы и нуля, еще две клеммы выхода фазы и ноль для подключения нагрузки.

    То есть это устройство для однофазной сети биполярное, а для трехфазной - четырехполюсное. Кроме того, УЗО отличается от простой машины тем, что имеет кнопку тестирования для проверки работоспособности. Машина для однофазной сети имеет однополюсный модуль, а для трехфазной сети - четырехполюсный.

    Как соединить УДО и автомат

    УЗО не обеспечивает защиты от короткого замыкания, а также от перегрузки, чтобы устройство защиты не вышло из строя, необходимо поставить автомат с номинальным током ниже номинального тока Узо на один-два порядка.

    Правильная схема подключения Узо в квартирном щите. После вводного автомата ВА - 47 / 50А стоит ECF 2 / 63A / 30MA

    .

    ПРИМЕР - И АВТОМАТИЗАЦИЯ - Если есть автомат на 50 А, то нужно поставить УЗО на 63 А.Таким образом мы решили вопрос ставить автомат до RCO или после. Ответ очевиден, автомат ставят перед УЗО, чтобы защитить его, обесточить и спасти устройство.

    Правил подключения трехфазного счетчика. Схема подключения одно- и трехфазного счетчика электроэнергии

    Для подключения однофазного счетчика электроэнергии требуется схема гораздо более простая, чем установка трехфазного счетчика.Описанная здесь технология подключения использует прямую схему, не требующую установки дополнительного промежуточного трансформатора, так как счетчик будет работать с силой тока и мощностью, которые соответствуют требованиям предельно допустимых нагрузок, указанным в документации на оборудование.

    Для начала разместим схему, показывающую точки размещения всех элементов, присутствующих в сети. С его помощью можно подключить однофазный счетчик любой конструкции, представленной в настоящее время на рынке.Расположение трансформатора здесь не указывается, так как включение его в схему требуется в очень редких случаях и самостоятельно, без консультации специалиста, лучше этого не делать.

    Назад

    Вперед

    Слева на изображении четко видно, что с чем связано. Слева направо используются следующие сокращения:

    • f - фаза входящего провода
    • 0 - нейтральный провод
    • Счетчик. - Счетчик
    • руб.- Переключатель
    • Auth. - Автоматический выключатель
    • Кварт. - фазный провод идущий от счетчика к потребителям электроэнергии в квартире (электроприборы)
    • Провод. - нулевой провод от счетчика до потребителей

    Вместо выключателя можно установить два автоматических выключателя на фазу и ноль, рассчитанные на максимальный ток 50 А каждый. Альтернативная и более совершенная схема с местом заземления и примером расположения нескольких автоматов, УЗО и розеток.


    Назад

    Вперед

    Это подключение применимо как в квартире, так и в небольшом частном доме или на даче.

    Технология подключения

    Независимо от модели счетчика, который будет использоваться, процесс установки для всех практически идентичен. Отличия есть только на этапе снятия крышки, закрывающей клеммы. После того, как вы получили доступ к винтовым клеммам, к которым будут подключаться провода, последовательность подключения каждого кабеля выполняется аналогичным образом.

    Например, на фото ниже показаны два наиболее распространенных однофазных электронных счетчика. У каждого есть крышка под табло, которую необходимо снять, чтобы добраться до терминалов.


    Предыдущая

    Следующая

    Модель слева называется СОЭ-55 / 50Ш-Т-112, а справа - СЕ 102 от Энергомера. Оба счетчика рассчитаны на номинальный ток 5 А, а максимальный ток - 60 А. Провода фиксируются с помощью зажимных контактов, количество которых для каждой модели - четыре.


    Пред.

    След.

    Слева направо каждому из терминалов соответствуют числа от 1 до 4, показанные на схеме. Первый - вход фазного провода, второй - выход фазного провода к потребителям, третий - точка входа нейтрального провода и четвертый - выход нейтрального провода к потребителям.

    Наглядный процесс выполнения подключения на примере простого счетчика СО-5 подробно описан в этом видео:

    Обычно установку счетчика осуществляет организация, отвечающая за поставку электроэнергии, поскольку Независимо от того, кто установил счетчик, представители этой организации должны будут проверить правильность установки оборудования.Данная процедура является обязательной и выполняется с последующей пломбировкой счетчика, если при его установке были соблюдены все нормы и правила.

    Самостоятельное вмешательство в схему подключения после опломбирования оборудования категорически не рекомендуется. Если произойдет какое-то короткое замыкание, влекущее за собой порчу имущества соседей, то счетчик со сломанной пломбой станет серьезным поводом для привлечения его владельца к выплате компенсации за ущерб, причиненный владельцам недвижимости.

    Неизменным качеством бытовых приборов контроля и учета является их безупречная и правильная работа. Поэтому подключение и установку бытового электросчетчика в квартире необходимо доверить специалистам. Ведь вам все равно нужно подать заявку на регистрацию установленного счетчика в Энергонадзор.

    Счетчики электроэнергии - однофазные или трехфазные?

    Существующие электросчетчики различаются по конструкции, типу подключения и измеренным значениям.Однофазный счетчик электроэнергии в полной мере обеспечивает необходимые потребительские свойства. Это измерение и расчет значений переменного и постоянного тока с параметрами 220 В. 50 Гц. Бывают однофазные индукционные (механические) и электронные счетчики. Благодаря достижениям в области электроники электронные счетчики в настоящее время пользуются наибольшим спросом.

    Характеристики однофазного счетчика

    Бытовые однофазные счетчики разработаны специально для учета электроэнергии по установленному тарифу.Какая характеристика однофазного счетчика конструктивно и технологически?

    Это следующие параметры качества:
    Незначительная потребляемая мощность самого устройства
    использовать в качестве измерения тока шунтирующую установку
    стандартный выход телеметрии
    световая индикация яркого света
    расширенные защитные функции, исключая кражу и доступ.

    Узнать подробнее о технических характеристиках однофазного измерителя видео вам поможет видео.

    От чего зависит тариф счетчика

    При выборе электросчетчика для последующей установки необходимо определиться с типом и схемой его подключения.Следует различать следующие типы электронных однофазных счетчиков:
    однотарифный,
    двухтарифный,
    многотарифный.

    Однофазный многотарифный счетчик представляет особый интерес для потребителей электроэнергии.
    Бесспорным положительным качеством электронных счетчиков является дифференцированная возможность учета электроэнергии. Дифференцированный учет электроэнергии состоит из разных тарифных коэффициентов за периоды времени.
    Тарифы по временным периодам разделены на несколько групп:
    полный тариф на коммерческое время (с 7.00 до 23.00)
    0.7 базового тарифа в ночное время при минимальной нагрузке энергосистемы (с 23:00 до 7:00 утра)
    по дифференцированному тарифу в коммерческое время.

    Переход на щадящие дифференцированные тарифы возможен только при наличии официально установленного и зарегистрированного многотарифного счетчика. Поэтому желание сэкономить на счетах за электроэнергию будет зависеть от вашей инициативы в оформлении документов.

    Подбор однофазного счетчика

    На что следует обратить внимание потребителю электроэнергии при выборе однофазного электросчетчика при покупке в специализированных магазинах? Первое, на что нужно обращать внимание при выборе счетчика, - это технические условия (ТУ) на электроснабжение вашей квартиры.


    Именно в ТУ указываются параметры питания и потребляемой мощности. Эти параметры будут основополагающими, если вы собираетесь установить многотарифный счетчик. При покупке обратите внимание на маркировку, расположенную непосредственно на внешней стороне корпуса счетчика. Маркировка с достоверной точностью укажет параметры максимального тока нагрузки и рабочего напряжения. Необходимо будет проверить наличие и сохранность пломбы, а также дату государственной проверки.Государственная поверка однофазных электросчетчиков от 2 лет.


    Схема подключения однофазного счетчика

    Однофазные электронные счетчики электроэнергии, устанавливаемые в квартирах, имеют практически такую ​​же схему подключения.
    Это схема прямого подключения. Такая схема подключения однофазного счетчика не зависит от типа выбранного или уже установленного счетчика. Характерной особенностью однофазного счетчика является наличие на корпусе четырех выводов для подключения электрического кабеля.

    Фазный провод подключен к первой клемме, которая является входом. Ко второй клемме подключается провод, который идет в квартиру за нагрузкой и является выводом. К третьей клемме подключается нейтральный провод, это вход. А нулевой провод подключаем к четвертому выводу, который идет к нагрузке (выходу).


    Как видите, ничего заумного при подключении нет, поэтому однофазный счетчик можно подключить самостоятельно. Как правило, схема подключения имеется на внутренней стороне корпуса счетчика.Особенности подключения электросчетчика будут заключаться только в способе крепления: на корпусе или на DIN-рейке.

    Как установить однофазный счетчик электроэнергии показано в этом видео.

    Крепление проводов и установка электросчетчика

    Крепление проводов к клеммам электросчетчика осуществляется при помощи винтового соединения. Питание от выходных клемм однофазного счетчика подается на распределительные и защитные устройства.В этом случае «фаза» идет на дифавтоматы, УЗО и предохранители, а «ноль» - на общую клемму. Желательно размещать это электрооборудование в одном ящике.


    Специально изготовленный экран позволяет надежно закрепить счетчик электроэнергии и необходимые электроприборы. Высота панели с электросчетчиком от 1,4 м до 1,7 м. Видимый пульт управления желательно располагать на уровне глаз.


    Из чего конструктивно и технологично выглядит щит для установки электросчетчика, расскажет видео.

    Пломбирование однофазного счетчика

    Подключение однофазного электросчетчика в квартире, а также последующий контроль осуществляется контролирующими организациями. Правильность и правильность подключения в соответствии с установленными нормами энергопотребления подтверждается пломбировкой устройства.

    Пломбирование прибора - электросчетчик исключает возможность самостоятельного изменения или завершения подключения счетчика.
    Таким образом, целесообразность и целесообразность установки данного счетчика подтверждена соответствующей контролирующей организацией Энергонадзора.

    Каждый человек без особых усилий может самостоятельно установить счетчик электроэнергии в своей квартире или частном доме. Это поможет существенно сэкономить, ведь на его установку берется не менее 700 рублей. Чтобы вы могли установить его самостоятельно, мы покажем вам, как выглядит схема подключения однофазного счетчика к сети 220 Вольт, и расскажем, как ее применять.

    Сразу отмечу, что подключить однофазный счетчик к электросети может каждый, сложности возникают в тот момент, когда вы собираетесь подключить двухфазный счетчик. Эту схему можно использовать независимо от того, есть у вас один или два тарифных счетчика, здесь нет никакой разницы.

    Любой счетчик имеет сеть заземления, как правило, старой модели «Система TN-C». В такой ситуации конструкция любого счетчика включает 4 основных вывода: выходы и входы фазового провода, а также входы и выходы нуля.

    Если говорить о множестве моделей, то тут нет разницы, какая у вас: Меркурий, Нева или Энергомера. У каждой модели всего 4 клеммы, больше ничего для их подключения не нужно. Так выглядит схема подключения однофазного счетчика к сети 220 Вольт.

    Если сеть заземлена, то схема уже выглядит так:

    Однофазные счетчики можно смело использовать во всех типах жилых домов, ведь их мощность может достигать 60 А - для электромонтажа этого вполне достаточно до 10 кВт.Так что всегда рекомендуем устанавливать такой счетчик, проблем с ним нет. Во всяком случае, его можно будет без проблем заменить на другой по существующей схеме. Далее следует строительство электросчетчиков.

    Как подключить однофазный счетчик к видеосети

    Интересная статья

    Счетчик электроэнергии - это прибор, регистрирующий потребление электроэнергии. Иногда возникает необходимость поменять или установить новый счетчик. Несмотря на огромное разнообразие в выборе, схема подключения электросчетчика остается неизменной.Можно напрямую подключить электросчетчик в гараже, на даче, в квартире. Подключение через трансформатор тока осуществляется, как правило, на промышленных предприятиях и других крупных потребителях электроэнергии.

    Для начала давайте определимся, какой тип устройства нам нужен.

    Счетчики электроэнергии

    делятся на два типа: индукционные и электронные. Индукционный счетчик - это электромеханическое устройство. Учет ведется по количеству оборотов диска устройства.

    В электронном счетчике нет механического диска.Электроэнергия подсчитывается путем обработки сигналов с датчиков.

    Класс точности электронных счетчиков выше, чем у индукционных.

    К тому же цена на них ниже, чем на индукционные счетчики.

    Параметры выбора счетчика:

    • Количество фаз в сети. Сеть может состоять из одной или трех фаз. Поэтому счетчики производятся однофазными или трехфазными.
    • Класс точности. Это величина ошибки, которую устройство может сделать при измерении.Существует несколько классов точности, от 0,2% до 2,5% погрешности. Они отличаются друг от друга на 0,5 процента. Класс точности прибора, установленного в доме, должен быть 2,0.
    • Способ подключения. Электросчетчики подключаются к сети двумя способами. Первый - это прямая трансляция. Применяется, если сила тока меньше 100 ампер. Второй способ применяется при токах более 100 ампер. В этом случае на схеме подключения присутствует трансформатор тока.
    • Напряжение сети. Нас еще интересует напряжение 220 В.
    • Тарифы на электроэнергию. Есть три типа счетчиков, которые учитывают электроэнергию в соответствии с тарифами:
    1. Счетчики однотарифные. Они до сих пор используются чаще всего.
    2. Двухтарифные счетчики. Эти счетчики обеспечивают дневной и ночной учет. Суточный тариф действует с 7 до 23 часов. Ночь с 23:00 до 7:00 утра. Стоимость ночного тарифа почти в два раза ниже.
    3. Многотарифные счетчики. Они используются редко.

    Как подключить однофазный счетчик электроэнергии

    Перед покупкой электросчетчика необходимо ознакомиться с тем, как организовано электроснабжение в доме, где расположена ваша квартира. Если ставить счетчик на даче, то с электроснабжением дачного хозяйства. Счетчик электроэнергии должен соответствовать параметрам той электросети, в которую он будет включен.

    Допустимые параметры сети указаны на маркировке счетчика электроэнергии.Кроме того, счетчик должен пройти государственный аудит и иметь соответствующую маркировку. Он должен быть запечатан. Убедившись, что его параметры соответствуют сети вашего дома, тест пройден, пломба стоит. можно купить счетчик.

    Перед тем, как приступить к установке электросчетчика, нужно подготовить для него место.

    Чаще всего такие устройства устанавливают в подъездах в распределительных щитах. Уже подготовлено место для установки счетчика в приборной панели.То есть исправить без проблем. Если устройство устанавливается в квартире, то его монтируют возле входной двери или в комнате, в которой потребление электроэнергии будет сохраняться отдельно.

    Итак, устанавливаем крепеж для крепления устройства. Затем необходимо определить рабочую и нулевую фазы общей домовой сети. Для этого берем электрическую индикаторную отвертку. Напряжение отключать пока не будем. Касаемся оголенного конца общего сетевого провода. Если загорелся индикатор отвертки, значит, это рабочий этап.Отметим это. Вторую фазу не нужно проверять или отмечать. Это ноль.

    Еще проще определить рабочую фазу в распределительном щите. Он окрашен в определенный цвет, чаще всего красный. Но на всякий случай проверим на дашборде. Все может быть. Вдруг кто-то перемонтировал провода на свой лад. Закрепляем прибор на предназначенном для этого месте в квартире или на общей панели приборов.

    Отключаем электричество и продолжаем процесс установки согласно.В нижней части устройства расположены 4 клеммы. Два слева предназначены для рабочих фаз, квартиры и общего дома. Две правые клеммы предназначены для нейтральных проводов. Вставляем оголенные концы рабочих жил квартирной и вообще в клеммы. Понятно, что одно ядро ​​уходит в один терминал.

    Концы проводов в клеммах фиксируются винтом. Закручиваем клеммные винты. Затем подключаем ноль. Вставляем ноль, идущий из квартиры, в одну клемму, общий ноль - в другую.Прижимаем их саморезами. Собственно и все - процесс правильного подключения однофазного электросчетчика окончен.

    Включаем, проверяем. Это работает - вы можете использовать это. Нет - проверяем схему подключения, подключения.

    Важно: После завершения работ необходимо пригласить представителя организации, поставляющей электроэнергию.

    Он должен принять счетчик электроэнергии согласно акту и опломбировать его своей печатью. Акт составляется в двух экземплярах и подписывается обеими сторонами.

    Схема подключения трехфазного счетчика

    В принципе подключение трехфазного электросчетчика ничем не отличается от подключения однофазного (подробнее эта схема рассмотрена в). Просто нужно проследить, чтобы общая токовая нагрузка не превышала 100 ампер. Если он выше, то в схему необходимо включить трансформатор. Трехфазный счетчик отличается от однофазного количеством выводов. На блоке их восемь штук.


    На трехфазном счетчике также установлен специальный вводный автомат, который контролирует фазы.Устройство должно быть заземлено. Две клеммы, они расположены на блоке справа, предназначены для подключения нулевых жил. К одной клемме подключается общий нулевой провод дома, а к другой - жилой.

    В квартире ноль общий для всех устройств, потребляющих электроэнергию. Остальные клеммы служат для подключения рабочих фаз, общедомовых и квартирных устройств. Общее бытовое электроснабжение подключено к квартире через вводной автомат.

    В общем, в подключении электросчетчика нет ничего сложного.Вам просто нужно убедиться, что параметры счетчика соответствуют параметрам сети, в которую вы собираетесь его включать. Перед подключением необходимо разобраться в схеме подключения домашней сети, со схемой подключения самого счетчика, как к электрической сети дома, так и к квартирным потребителям электроэнергии.

    Видео как правильно подключить электросчетчик

    Щит квартирного подключения. Как собрать распределительный щит в доме или квартире?

    К немедленному монтажу щита можно приступить после разметки щита, прокладки всех трасс электропроводки по воротам, потолку и т. Д.Некоторые заказывают готовые решения по предварительно рассчитанным группам и нагрузкам, после чего остается только подключить питающий и отходящий провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щита.

    Возьмем усредненные данные для небольшой квартиры, которые мы будем использовать при сборке дашборда:

    • количество групп - 8-10
    • есть УЗО или дифавтомат
    • ⚡ На отходящих группах
    • установлены выключатели
    • общее количество модульных посадочных мест для устройств - до 20

    Инструмент для сборки электрощита


    Инструменты и приспособления, которые нужно будет использовать, чтобы точно и качественно собрать щит своими руками:

    Желательно на предварительном этапе привести кабели в щит не в ужасном порядке, а в порядке, по пронумерованным группам.

    Предположим, с первой по десятую группы слева направо. Чтобы кабельный жгут не мешал в процессе сборки, сделайте самодельный крючок из обрезков со стороны экрана и загните кабели на этом приспособлении.

    Приступаем к работе.

    Порядок работ по монтажу распределительного щита 220в

    1. Зачистка кабеля

    С помощью ножа снимите внешнюю изоляцию со всех кабелей, вставленных в экран, и пометьте провода группами.Пронумерованные проводники загибаем и закрепляем на самодельном крючке сбоку от щита.

    2. Пример расстояния

    Перед подключением проводов предварительно прикиньте и прикините места, где будет стоять модульное оборудование и сколько проводов нужно до них.


    Вы устанавливаете DIN-рейку, нулевую шину и заземляющую шину. Ничего не скрепляйте и не скрепляйте, просто примерьте. Ваша задача - понять общее расположение машин и расположение проводов.На что стоит обратить особое внимание:

    • расстояние между рядами машин
    • расстояние между автоматами и нулевыми шинами

    Старайтесь делать эти расстояния не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода.

    3. Заземление и заземляющие шины

    После предварительной установки установите и закрепите экран шины нуля и заземления.Над клеммными колодками подписаны номера групп.

    Поскольку заземляющие провода никогда не отключаются, заземляющая шина может быть установлена ​​поверх экрана без резервного провода. Но нулевой, лучше нижний. В случае непредвиденных обстоятельств у вас будет определенный запас провода, и, переместив стрелу выше, вы можете повторно включить все оборудование без замены или увеличения проводов.

    Вы отделяете от жгута очищенных проводов нулевой и заземляющий провода (нулевой жилой обычно синий, заземляющий провод желто-зеленый), очищаете их с помощью съемника изоляции и поочередно подключаете к шинам.Никаких лишних подтяжек или дополнительных изгибов делать не нужно.

    4. Монтаж в распределительном щите модульного оборудования

    Установите и закрепите DIN-рейки. Проложенные ранее защитные провода (ноль и земля) должны находиться за DIN-рейкой. На DIN-рейку последовательно защелкните автомат в соответствии с вашими группами.

    Придерживайтесь этой схемы модульного оборудования:

    • первый - вводный автоматический выключатель или выключатель нагрузки.
    • далее идет реле напряжения (если вы предусмотрели его в схеме)
    • далее большинство машин мощных потребителей (варочная панель, духовка, сплит-система) или УЗО с дифференциалом автомат
    • простых автоматов для розеток и выключателей расположены в нижнем ряду

    Постарайтесь разместить всю автоматику по центру, по бокам, оставив больше места для прокладки проводов или установки дополнительных модульных устройств.
    Для того, чтобы модульное оборудование не ездило по din-рейке, очень удобно использовать зажимы.

    5. соединительные провода

    Начать с верхнего ряда. Выберите из жгута отводящих фаз те группы, которые идут в верхний ряд, и свяжите их в жгут с помощью кабельных стяжек. Одеваете обвязку по краям щита, на конце формируете гребешок с буквой G и наматываете провода снизу автоматов. Затем установите нижние ряды машин и повторите все операции.

    6. Стержень гребного комбайна


    Для машин с последовательным подключением, расположенных в щите в один ряд, используйте гребешок. Отрезаем нужной длины по количеству автоматов в рядах и вставляем винты в верхние выводы автоматов.

    Обращаем ваше внимание, что если у вас есть недорогие автоматы без дополнительного контакта, предназначенные специально для осколка гребня, то корчму нужно вставить в автомат так, чтобы выпуклая часть шпульки смотрела на вас.

    Тогда можно легко контактировать с машиной вместе с контактом провода сборной шины, и при затягивании машина не перекосит его и провод не выходит из контакта.

    7. Внутренняя коммутационная панель

    Для дальнейшей коммутационной коммутации использовать отрезки сборного провода ПВ3 * 10 (для подключения самых первых машин в ряду), ПВ3 * 1,5 (для контактов реле нулевого напряжения) и ПВ3 * 2,5 для дифавтомата и УЗО отдельных групп.

    Если используются одножильные провода, то конец провода, входящего в машину, следует удвоить, увеличивая таким образом эффективную площадь контакта с контактом.

    Ну а для многожильных обязательно использовать наконечники втулки.

    8. Схемы подключения

    Фазовый провод питания кабеля подключается через входное устройство (УЗО, автоматический выключатель, выключатель нагрузки), в зависимости от вашей схемы. Нулевой проводник идет прямо в нулевую таверну.Если в торпеде в ванную стоит отдельное УЗО, с нулевым стержнем, заведите УЗО на него. Также отдельный провод от нулевой шины соединяет реле напряжения.

    Фазный провод от входа машины сначала запускают на реле напряжения, а затем питают верхние контакты самой первой машины в рядах. Остальные машины в ряду питаются от него, благодаря ранее установленной гребенке таверны.

    Все отдельные отрезки проводов для подключения необходимо подготовить заранее.Для этого измерьте их желаемую длину от выводов одного оборудования до выводов другого. Очистите концы с помощью съемника изоляции, а если у вас гибкий провод, прижмите концы NSHVI.

    9. Надписи

    После окончательного соединения проводов еще раз продеть отверткой все контакты и проверить их затяжку. В конце не забудьте все подписать. коммутационные устройства на приборной панели.

    Я рассказывал о том, как полностью заменить электропроводку.Вывели всю новую проводку в одно место в коридоре. Там уже был металлический встроенный электрощиток со счетчиком и вводным автоматом. Под этим щитом мы разместили электрический щит с автоматами.

    Провода к приборной панели проложили в стробоскопе сбоку от счетчика. Выдолблено место под щитком на двенадцать модулей. Перенесли в кожух кабеля и заморозили алебастром. После затвердевания алебастра корпус электрощита был покрыт гипсовой штукатуркой.

    Как выбрать электрощит

    Теперь рассмотрим несколько общих правил выбора электрощита. Сразу оговорюсь - я не сторонник покупки электрощитов на рынках и в магазинах типа «Все для строительства». Покупаю их либо в розничных магазинах, либо через интернет у производителей.

    • Электрощит лучше покупать с небольшим запасом модулей. У вас всегда должна быть возможность сильно маневрировать.Например, когда мы рассчитывали замену проводки, мы планировали щит на восемь модулей. Установите двенадцать. В процессе сборки щита пожалели, что не закупили шестнадцать модулей.
    • Постарайтесь не экономить на щите. Дешевый щит - дешевый пластик. Со временем может пожелтеть и стать ломкой. Также производители дешевых щитов не учитывают такие качества щита, как: самозатухание и слабая дымность.
    • Доски от именитых производителей заточены грамотной, удобной и безопасной разводкой внутри них.Недорогой щит, купленный на рынке, вероятно, придется настроить и оснастить.

    Щитовое устройство

    Изначально в нашем пульте планировалось установить одно УЗО и шесть автоматов. И заказчик поинтересовался, зачем шесть автоматов на две комнаты и кухню. Раньше все работало на двух пробках.

    Объясняю ему: кондиционера раньше не было, вместо старого газового водонагревателя куплен бойлер, подключили стиральную машину через удлинитель в комнате вместе с телевизором.Плюс в ванной была новенькая, еще не подключенная душевая кабина с подсветкой, радио и прочими гаджетами. А где-то нужно подключить пару десятков розеток и десяток лампочек.

    В итоге мы решили так: отдаем три автомата на розетки и освещение, а четыре автомата на бойлер, душевую кабину, кондиционер и стиральную машину.

    Сверху машина ведет УЗО. Устройство защитного отключения или дифференциальное реле (Diffrell). Выключает все при малейшей попытке электрического тока уйти в сторону или вам в руки.Главное в твоей приборной панели.

    Прежде всего, это реле напряжения. Контролирует входящее напряжение. Набросился на вас в сети губки, допустим, до 260В. Клац! Реле отключило все оборудование. Напряжение упало ниже 250 В. Клац! Включенный. Также бывает на нижнем пределе.

    Очень нужный гаджет для дома. Примитивный, не очень точный, китайский. Но, но в связке с контактором, почти не убит.

    Как подключить фазу в распределительном щите

    1. Вход к реле фазного напряжения от счетчика.
    2. Фазный выход с реле напряжения на УЗО.
    3. Вход в фазу УЗО с реле напряжения.
    4. Вывод фазы с УЗО на автомат.
    5. Вход в автомат фазу с УЗО.

    Электрический ток от счетчика подается на реле напряжения. Если напряжение тока соответствует заданным параметрам реле, ток подается на УЗО. С помощью УЗО к автоматическим выключателям подается электрический ток.

    Как подключить ноль в щите

    Щит при покупке комплектовался одной нулевой шиной.Пришлось дополнительно купить пару нулевых шин изолированно.

    Мы использовали одну из этих шин для подключения нуля после УЗО. Второй для заземления.

    1. Нуль со счетчика поступает на неизолированную нулевую шину из комплекта экрана.
    2. С этой же шины ноль идет на УЗО.
    3. Нулевой вход для УЗО.
    4. Нулевой выход из УЗО.
    5. Подключение нуля с УЗО к шине нуля для электропроводки потребителей.
    6. Подключение нуля для питания реле напряжения.

    Наш ноль разделен на две группы. Первая группа предназначена для подключения входа, УЗО и реле напряжения. Второй - подключить нулевые проводники ко всем линиям. Провода собраны из трех частей и обжаты кабельными наконечниками. Как прижать провода показано ниже.

    Внимание! Не прилагайте чрезмерных усилий для затягивания винтов в шинах. В противном случае можно перерезать провода саморезами.

    Как подключить землю в распределительном щите

    Шину для подключения PE проводов мы разместили в правом нижнем углу.Прямо к щитку винтами прикручиваем нулевую шину.

    Также как на нуле зажимаем три провода в один наконечник и подключаемся к шине.

    Дополнительно хочу обратить ваше внимание на землю. В моем случае это было изначально правильное заземление. Если у вас нет контура заземления или вы в чем-то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

    Внимание! Пренебрежение заземлением и обнулением - прямая угроза жизни вам и вашим близким.

    Как подключить машины к распределительному щиту

    Сверху соединяем автоматы соединительной гребенкой.

    Многие предпочитают делать перемычки между автоматами из провода. Считаю, что расческа надежнее. Да и эстетика не на последнем месте.

    При покупке расчески обращайте особое внимание на ее вес и толщину. Многие производители поддерживают низкие цены на гребенку за счет уменьшения сечения. Сечение жилы в гребенке должно быть не менее 10 мм / кв.

    Снизу машин запускаем провода от потребителей. В некоторых машинах заводим два провода. Допускается зажимать до трех проводов под одним зажимом. Многожильные провода обжимаются кабельными наконечниками.

    Как подписать машины в электрощите

    Следующий шаг не менее важен. Вам нужно подписать автомат, какой из них отключает.

    В комплекте с каждым экраном идет самоклеящаяся пластина. На нем либо пустые клетки, либо порядковые номера автоматов.Не очень удобные вещи. Очень мало места для нормального описания машины. Проходит много лет и никто не вспомнит, что значит «роза.ком.2». Поэтому в этом случае необходимо было просто пронумеровать автоматы.

    Затем подробное описание было сделано на листе бумаги. Эта бумага была приклеена к приборной панели с помощью счетчика на внутренней стороне двери.

    Если конструкция щита позволяет, вы можете наклеить описание прямо на щит.

    Это делается легко.

    1. Изготавливаем стол. Делаю в ворде, сразу в нужном размере.
    2. Распечатайте.
    3. На лицевую сторону ламинируем прозрачную ленту.
    4. С обратной стороны наклеить двусторонний скотч.
    5. Под линейку острым ножом или лезвием разрежьте стол.
    6. Срываем защитную пленку на двустороннем скотче и приклеиваем стол на щит.

    Как обслуживать электрическую панель

    Электрощит необходимо регулярно обслуживать.От этого зависит его работоспособность и безопасность вашего дома.

    • Через полгода после сборки и подключения распределительного щита необходимо провести контрольный чертеж контактов машин и шин.
    • В дальнейшем эта процедура проводится ежегодно.
    • Каждые две недели необходимо проверять УЗО. Для этого нажмите на устройстве кнопку «ТЕСТ». Тестирование лучше проводить утром, когда большинство электроприборов выключено.

    П.С. Что делать, если вам нужен совет или консультация?

    1. Получите еще больше информации, прочитав

    Это еще одна статья из проекта. Сегодня промышленным стандартом принято считать три фазы по 380 (400) вольт. Все производимое профессиональное оборудование будет работать именно от этого напряжения. Пускают трехфазную электропроводку на предприятиях или в магазинах. При монтаже трехфазной электропроводки может потребоваться инструкция по сборке трехфазного распределительного щита.

    При необходимости у вас также будет возможность получить на выходе 220 вольт. Стоит ли заморачиваться с 380 вольт в квартире многоэтажного дома Однозначного ответа нет. Для частного дома можно провести трехфазную разводку. Здесь вы найдете информацию, которая ответит на вопрос, как самостоятельно собрать плату учета электроэнергии 380В

    Для начала вам понадобится разрешение на подключение к трем фазам. Монтаж ввода будет производиться в герметичном боксе на внешней стене частного дома.В нем будет трехфазный счетчик и автоматический выключатель.


    Рядом с вводом нужно организовать заземлитель. Открывающийся экран будет опломбирован, и свободный доступ будет ограничен. Именно поэтому в первую очередь необходимо самостоятельно собрать трехфазный распределительный щиток.

    К распределительному щиту необходимо подключить 5-жильный кабель L1, L2, L3, N и PE. Вы также можете подключить 4-жильные L1, L2, L3 и N. Этот кабель можно использовать, если у вас есть цепь TN-C-S. Для подключения трехфазного домашнего оборудования используйте следующую схему:


    Многожильный провод измерительного щита 380В, имеющий сечение не менее 4 мм.Рекомендуемые цвета: красный L1, белый L2, черный L3 N синий и желто-зеленый PE. Чтобы правильно собрать трехфазный экран, следует внимательно присмотреться к предохранительным устройствам. На схеме, которую мы разместили выше, представлены четырехполюсные защитные устройства УЗО с дополнительной клеммой N. В обычных машинах эта клемма может просто отсутствовать. В щитке устройства необходимо установить на DIN-рейку. Перед разводкой обязательно ознакомьтесь.

    Эта операция должна выполняться со всеми терминалами. Обратите внимание, что во время установки предварительно вырезать сегменты не рекомендуется.Это связано с тем, что в процессе установки вы заметите, что длина сегмента L1 будет намного короче, чем длина сегмента L3. Еще лучше собрать щит с помощью трехфазной монтажной шины, что позволит сэкономить место и свести к минимуму шанс что-то перепутать. Ноль и шина PE должны быть подключены к корпусу электрического щита.

    Если в квартире или доме нет мощного оборудования, то нужно собрать щит 380в. Благодаря этому фаза будет равномерно загружена однофазными потребителями.Пример сборки трехфазного распределительного щита в частном доме можно увидеть ниже:


    Если ваш сосед включает слишком мощный потребитель, то вы можете увидеть, что ваши лампы накаливания потухли. Помните, что этот процесс называется фазой просадки. Соседи, которые получают питание от других фаз, могут почувствовать, что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса, нужно попробовать установить реле контроля фазы и напряжения.Для однофазной сети можно подключить реле напряжения. Вы можете легко проверить правильность распределения нагрузки с помощью мультиметра с токовыми клещами.


    Для последней версии щитка в сборе используется смешанный учет электроэнергии на 380 вольт. Когда появятся трехфазные и однофазные потребители электроэнергии. В этом случае щит можно собрать следующим образом:



    Видеоуроки по установке

    Если вы прочитали информацию, но ничего не поняли, то вам нужно посмотреть видео, которые помогут вам разобраться как правильно собрать трехфазный щит.На видео вы можете увидеть весь порядок сборки.

    Это все, что мы хотели рассказать о том, как собрать своими руками щит учета электроэнергии 380в. Как видите, подключиться может практически каждый. Для этого вам просто нужно получить определенные навыки, которые помогут завершить установку.

    Перед всеми автоматами устанавливается предохранитель или диффузор. Если вы устанавливаете УЗО, перед этим нужно установить автоматический выключатель для защиты от сверхтоков и коротких замыканий.Это позволит избежать утечки тока, а также защитит вас от поражения электрическим током.

    Для сборки распределительного щита понадобится однофазный счетчик, если у вас многотарифный - многотарифный, если не однотарифный. Класс счетчика не ниже 2,0. Пластиковый электрощит (обычно для частного дома больше 12 модулей не нужно). Если других договоров с электросетью нет, вам, скорее всего, дадут 7,5 кВт. Следовательно, входящая машина потребуется на 32А.Далее делим на 2 линии и соответственно 2 биполярных автомата по 16А - один на домашнюю разводку, другой на резервную. Добавьте 2 однополюсных машины для резервной линии.

    Подключите фазу к экрану. Фазовый выход от счетчика к входу реле напряжения. Выход реле напряжения на входе в УЗО. Вывод от УЗО к машинам. Таким образом, мы обеспечиваем безопасность как электрических приборов, так и людей.

    Подключите ноль. Потребуются три нулевые шины, одна без изоляции и две изолированные.Подключаем ноль со счетчика к неизолированной шине. От неизолированной шины запитываем реле нулевого напряжения. Из неизолированной шины вход в УЗО. С выхода УЗО на изолированной шине с этой шины получают ноль всех потребителей. Таким образом, ноль делится на входной и потребительский. Оставшуюся изолированную шину использовать для заземления.

    Шина заземления крепится к экрану винтами, если экран пластиковый, если металлическое заземление экрана подключается к корпусу экрана.К этой шине подключается заземляющий кабель. Если у вас нет заземления - не подключать ноль к земле категорически запрещено и очень опасно.

    Полезно знать при подключении машин. При посадке проводов в щит оставляйте хвостик на 30-50 см. Для соединения машинок в линию лучше использовать гребешок. При покупке расчески обращайте внимание на ее поперечное сечение, оно должно быть не менее 10кв. мм Верхний вход из сети ниже распределения потребителям. Многожильные кабели необходимо обжать изолированными наконечниками.

    Очень важно подписывать автоматы. В этом случае вы не можете использовать сокращения, потому что через несколько лет вы не вспомните, что вы имели в виду. Если место не позволяет писать полностью - поставьте цифру над машинами и вставьте описание. Лучше использовать печатную версию.

    Щит, как и любое устройство, требует обслуживания. По нормам через полгода после установки нужно подтянуть клеммы. Каждые 2 недели нужно проверять УЗО, нажимая кнопку «тест».Проверку лучше всего проводить во время наименьшей нагрузки на сеть.

    Что нужно для монтажа электрики и монтажа щита. Уровень, карандаш, что-то для пробивки штробов (в идеале резак, но он стоит очень дорого, болгарка с алмазным кругом для резки или пробойник с соответствующим сверлом), перфоратор для сверления отверстий, плоскогубцы, монтажный материал , т.е. коробка, изолента, нейлоновые стяжки и т. д., рулетка, крестовые и плоские отвертки различных размеров, кусачки, нож, инструмент для зачистки проводов (или использовать нож), набор шпателей, замазка или шпатлевка, молоток, индикатор отвертка, стремянка.Все инструменты должны быть с изолированными ручками для образца не менее 500 В.

    Над машиной проезжает УЗО. Устройство защитного отключения или дифференциальное реле (Diffrell). Выключает все при малейшей попытке электрического тока уйти в сторону или вам в руки. Главное в твоей приборной панели.

    Для сборки электрощита своими руками для частного дома вам потребуются:

      Электросчетчик однофазный однотарифный с классом точности не ниже 2 (требования к электросчетчикам с точки зрения коммерческого учета /).

      Электрощит пластиковый для установки внутри частного дома (не более 12 модулей)

      Ознакомительный авто 32 А

      Две биполярные машины для исходящих линий 16 А (одна для бытовой электропроводки, вторая для резервной линии).

    • Два однополюсных автомата на резерв.

    Как подключить фазу в распределительном щите

      Вход к реле фазного напряжения от счетчика.

      Фазный выход с реле напряжения на УЗО.

      Вход в фазу УЗО с реле напряжения.

      Фазовый выход с УЗО на автомат.

    • Вход в автоматическую фазу с УЗО.

    Электрический ток от счетчика подается на реле напряжения. Если напряжение тока соответствует заданным параметрам реле, ток подается на УЗО. С помощью УЗО к автоматическим выключателям подается электрический ток.

    Как подключить ноль в коммутаторе

    • Щит при покупке комплектовался одной нулевой шиной.Пришлось дополнительно купить пару нулевых шин изолированно.
    • Мы использовали одну из этих шин для подключения нуля после УЗО. Второй для заземления.
    • Нуль со счетчика поступает на неизолированную нулевую шину из комплекта экрана.
    • С этой же шины ноль идет на УЗО.
    • Нулевой вход для УЗО.
    • Нулевой выход из УЗО.
    • Подключение нуля с УЗО к нулевой шине для подключения потребителей.
    • Подключение нуля для питания реле напряжения.

    Наш зеро разделен на две группы. Первая группа предназначена для подключения входа, УЗО и реле напряжения. Второй - подключить нулевые проводники всех линий. Провода собраны из трех частей и обжаты кабельными наконечниками. Как прижать провода показано ниже.

    Не прилагайте чрезмерных усилий для затяжки винтов в шинах. В противном случае можно перерезать провода саморезами.

    Как подключить землю в щите

      Прямо к экрану винтами прикручиваем нулевую шину.

      Также как на нуле зажимаем три провода в один наконечник и подключаемся к шине.

    • Если у вас нет контура заземления или вы в чем-то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

    Как подключить машины к распределительному щиту

    Установка плоской панели выполняется примерно в следующей последовательности:

      Электрошкаф смонтирован

      кабеля вводятся в электрощит с запасом 30-50 см

      кабели очищены от внешнего изоляционного слоя

      обнулен и защитное заземление шин

      корпус электрощита (если он металлический) подключается к шине защитного заземления

      разложены и подключены к шинам "нулевые" провода и заземляющие провода

      DIN-рейки, установлены автоматические выключатели (выключатели) и прибор учета

    • подключить фазные провода.Машины соединены между собой специальной шиной. Общее правило подключения автоматики и УЗО - вход сверху, выход снизу. Если основная машина и групповые машины находятся на одной направляющей, то нужно соединить нижний вывод основной машины с верхними выводами групповых машин куском провода соответствующего сечения.

    Установлены защитные кожухи, на станках поставлены необходимые подписи.

    Сверху соединяем автоматы соединительной гребенкой.

    Многие предпочитают делать перемычки между автоматами из провода. Считаю, что расческа надежнее. Да и эстетика не на последнем месте.

    При покупке расчески обращайте особое внимание на ее вес и толщину. Многие производители поддерживают низкие цены на гребенку за счет уменьшения сечения. Сечение жилы в гребенке должно быть не менее 10 мм / кв.

    Снизу машин запускаем провода от потребителей. В некоторых машинах заводим два провода.Допускается зажимать до трех проводов под одним зажимом. Многожильные провода обжимаются кабельными наконечниками.

    Распределительное устройство

    Электрика каждого здания начинается с вводного распределительного щита. И нет разницы, что это за здание. У щитов разное назначение и соответственно разные названия: квартирный щит, напольный, главный распределительный щит и т.д. Мы рассматриваем распределительный щит частного дома с напряжением 220 / 380В. В жилых домах понятия приборной панели и распределительного щита разделены.Эти щиты могут быть как комбинированными, так и разными. Энергокомпания требует размещения приборов учета, чтобы они могли смотреть на счетчик без хозяев. Однако вы имеете право установить счетчик в своем доме. Лучшее решение - объединить панели и разместить их внутри здания.

    В доме может быть более одного щита. Необходимо продумать покупку и установку щита. Он должен располагаться в доступном и безопасном месте. Соответствуют условиям размещения влажное помещение или сухое, холодное или отапливаемое и т. Д.Соответствовать типу электропроводки. Если у вас скрытая проводка, лучше использовать утопленный экран, если проводка открытая, то накладная.

    Необходимо правильно рассчитать мощность автоматов для каждой группы потребителей. Для освещения обычно используют 10А, для розеток 15А. Для мощных потребителей - в зависимости от кабеля. УЗО рассчитано на номинальный ток утечки не более 30 мА. Потребители электроэнергии делятся на розетки, освещение, мощность и т. Д. Для каждого типа нужен отдельный автомат.Не забывайте, что для мощных потребителей (стиральные машины, духовки и т. Д.) Нужно иметь отдельную машинку для каждого устройства. УЗО следует устанавливать на опасные приборы, ванну, душ, розетки, духовые шкафы и т. Д. Не устанавливайте УЗО на системы пожарной безопасности и так далее. Обычно на свет УЗО не устанавливают. Не забудьте оставить запас на возможные пристройки.

    Вы знаете, где начинается электрическая часть любого здания? Начинается она с электрического щита, точнее с вводно-распределительного щита (ВРУ).И не важно, что это, огромный небоскреб в деревне или небольшой деревянный домик в деревне, везде вы найдете электрический щит. Электрический щит или щит, в общем, называется местом расположения устройств распределения и учета электроэнергии, защиты электрической сети, а также коммутационных устройств. В зависимости от назначения различают следующие виды. электрические щиты: вводное распределительное устройство (ВРУ), главный распределительный щит (ГРЩ), распределительный щит, групповой распределительный щит, напольный распределительный щит, квартирный щит, щит учета, щит освещения, щит аварийного освещения, щит вентиляции и др.Но чтобы рассмотреть их все, вам не потребуется ни одного листа бумаги, ни одной статьи. Поэтому в этой статье хотелось бы остановиться на распределительном щите, с которым мы постоянно сталкиваемся в повседневной жизни. Для примера возьмем обычный частный жилой дом мощностью 380/220 В.

    .

    Электроснабжение индивидуального жилого дома

    Электроснабжение индивидуального жилого дома осуществляется либо от воздушной линии электропередачи, либо от силовых кабелей от трансформаторной подстанции, которые поступают в вводно-распределительное устройство.Энергонадзор требует, чтобы счетчики электроэнергии устанавливались в местах, доступных для показаний сотрудников этой организации, хотя вы имеете полное право установить их непосредственно внутри многоквартирного дома. При установке щита учета снаружи на фасаде здания необходимо использовать герметичные щитки от пыли и влаги. В этом случае СИГНАЛИЗАЦИЯ может быть установлена ​​как отдельно, так и на панелях в ASP. Какой последний вариант - лучшее техническое решение.

    Для выполнения грамотной разводки в жилом доме, а также для удобства при последующей эксплуатации после ИБ устанавливаются дополнительные распределительные щиты (например, распределительный щит на первом этаже и распределительный щит на втором этаже). В этих щитах потребители электроэнергии разделены на группы (розетка, мощность, освещение и т. Д.).

    Как видите, коммутатор - необходимое устройство. Но прежде чем приступить к его электромонтажу и заливке, необходимо знать несколько очень важных моментов.Во-первых, распределительный щит следует располагать в местах, обеспечивающих безопасный и беспрепятственный доступ к нему. Во-вторых: конструкция щита должна соответствовать типу помещения (нормальное, влажное, пыльное, легковоспламеняющееся, взрывоопасное), в котором он будет установлен. И в-третьих: выбирать распределительный щит нужно исходя из характеристик электропроводки частного дома. Давайте посмотрим на основные факторы, которые вы должны учитывать, с:

    1. Тип подключения

    Со скрытой проводкой Рекомендуется выбирать внутренние экраны, которые устанавливаются в специально подготовленную нишу в стене.Преимущество такого типа щита в том, что он занимает мало места и имеет эстетичный вид. Если у вас в доме открытая электропроводка, то в этом случае идеально подойдет счетная электрическая панель. Преимущество такого щита в том, что он не требует специально подготовленного места для установки, а просто крепится к стене саморезами или дюбелями-гвоздями в зависимости от материала стены.

    2. Суммарная потребляемая мощность и мощность каждой отдельной группы линий

    Это необходимо для правильного выбора автоматических выключателей и устройств защиты.Автоматические выключатели до 10 А обычно используются для подключения группы освещения помещений, освещения коридора, кухни и ванной комнаты. Автоматические выключатели до 16 А используются для защиты групп розеток. Устройства защиты для подключения мощных потребителей подбираются по потребляемой мощности и сечению проводов. То есть номинальный ток автоматического выключателя должен быть меньше максимального тока, на который рассчитан проводник. Напомню, что безопасность людей, использующих электроприборы, напрямую зависит от выбора защитных устройств.Для защиты человека от поражения электрическим током используются УЗО с номинальным током утечки не более 30 мА.

    3. Количество цепей и точек потребления, проложенных в однолинейной схеме электроснабжения дома

    Обычно электрическая часть дома делится на несколько групп: розетки, освещение, силовые и т. Д. Каждая группа линий является подключается через отдельный аппарат защиты. В этом случае рекомендуется устанавливать отдельный автоматический выключатель на каждое мощное устройство (кондиционер, теплый пол, духовку, стиральную машину, водонагреватель и т. Д.).). Учитывая количество машин, не забудьте установить устройство защитного отключения (УЗО). Для повышения уровня защиты от поражения электрическим током необходимо установить УЗО на линии групп розеток, линии освещения, водонагреватель, стиральную машину и т. Д. В этом случае обязательно установка УЗО для защиты цепей, питающих помещения с повышенной опасностью (ванны, душевые). Запрещается установка УЗО на потребителей электроэнергии, отключение которых может привести к опасным для потребителей ситуациям (отключение системы пожарной сигнализации и т. Д.). Также следует знать, что установка УЗО в групповые линии освещения, как правило, не требуется. Выбирать размер распределительного щита следует исходя из количества автоматических выключателей и устройств защиты. Не забывайте о резерве на случай, если в процессе эксплуатации потребуется подключение дополнительных потребителей.

    Как выбрать электрический щит

    Электрический щит можно купить на рынке или в магазинах за все. Мы этого не рекомендуем. При этом покупные тарелки стоят недорого, на этом все преимущества заканчиваются.Если вам придется его завершить, это будет невозможно. Заранее точно рассчитать, какой именно щит вам нужен, практически невозможно, поэтому рекомендуется брать с запасом не менее 50%. Экран должен не только соответствовать электрическим характеристикам, но и быть эстетичным. Кроме того, чем дешевле щит, тем дешевле пластик, из которого он изготовлен. Со временем он не только меняет цвет, но и становится хрупким. При покупке щита учитывайте не только его размер, но и то, насколько удобно будет наматывать и вытаскивать кабель.Крышка открывается легко?

    Как почините. Если врезанный - на глубину, на которую его нужно заглубить. Электрики редко обращают внимание на цвет и форму щита. Поэтому этим вопросом надо заняться или потом его настроить. При выборе обратите внимание, есть ли запчасти для вашего щита, есть ли возможность что-то добавить. Например, если вы снимете крышку, вы сможете только ее купить, или вам придется покупать новый щит.

    Теперь рассмотрим несколько общих правил выбора электрощита.Сразу оговорюсь - я не сторонник покупки электрощитов на рынках и в магазинах такого типа. Покупаю их либо в розничных магазинах, либо через интернет у производителей.

    Электрощит

    лучше покупать с небольшим запасом модулей. У вас всегда должна быть возможность сильно маневрировать. Например, когда мы рассчитывали замену проводки, мы планировали щит на восемь модулей. Установите двенадцать. В процессе сборки щита пожалели, что не закупили шестнадцать модулей.

    Постарайтесь не экономить на щите. Дешевый щит - дешевый пластик. Со временем может пожелтеть и стать ломкой. Также производители дешевых щитов не учитывают такие качества щита, как: самозатухание и слабая дымность.

    Платы

    от именитых производителей заточены грамотной, удобной и безопасной разводкой внутри них. Недорогой щит, купленный на рынке, вероятно, придется настроить и оснастить.

    Для того, чтобы электропроводка была безопасной, простой в обслуживании и, к тому же, способной выдерживать нагрузку от всех электроприборов в жилом помещении, необходимо подходить к конструкции схемы коммутации распределительного щита.В этом проекте должна быть отмечена вся иерархия автоматических выключателей и УЗО, вплоть до группы розеток. Кроме того, на всех автоматах защиты должны быть указаны номинальное значение, а также класс защиты. Далее мы предоставим читателям наглядные схемы распределительного щита в частном доме, квартире и коттедже.

    Квартира

    Итак, если квартира старой постройки и к тому же однокомнатная (например, хрущевка), то проект разводки будет выглядеть так:


    Как видите, на данной схеме подключения в распределительном щите распределительного щита нет шины PE, так как в старых хрущевках отсутствует заземление.Что касается элементов электрической схемы, то она состоит из двухполюсного выключателя, счетчика электроэнергии () и групповых «сумок». Одна машина обслуживает группу освещения, вторая - розетки, а третья - стиральную машину. Если у вас есть контур заземления, то электрическая схема Сборка распределительного щита в квартире будет выглядеть так:

    Пунктирная линия (1) обозначает корпус распределительного щита, (2) и (3) это ноль и. Четвертый элемент проекта - гребенка, соединяющая автоматические выключатели.(5) - однофазные УЗО на 40 Ампер и ток утечки 30 мА, и (6) - групповые автоматические устройства (3 на 16 Ампер и 1 на 25, на). На входе установлен однополюсный выключатель номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей - осветительных групп, розеток и мощных электроприборов (в нашем случае пластин).

    Ну а есть еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии.В этом случае электрическая схема вводно-распределительного щита будет более серьезной и по количеству машин не уступающей частному дому. Итак, вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

    При таком количестве потребителей электроэнергии должна быть трехфазная сеть (380В) и на вводе соответственно трехполюсный выключатель на 63 ампера. В противном случае остальное идет на УЗО на 40 А, группу автоматов на 16 и 25 А (в зависимости от назначения) и отдельный защитный выключатель для, с током утечки 10 мА.

    Ориентируясь на предоставленные схемы подключения квартирной панели, спроектируйте свою версию и приступайте к электромонтажным работам! Об этом мы уже рассказали!

    Частный дом

    В частном доме может быть как однофазная, так и трехфазная электросеть. В первом случае электромонтаж будет аналогичен проекту электроснабжения однокомнатной квартиры. Самый простой способ подключения щита для жилого дома будет выглядеть так:

    В данной схеме распределительного щита частного дома 220 В на вводе ставят двухполюсный выключатель, затем подключают электросчетчик, затем УЗО и группу однополюсных выключателей.Все достаточно просто и при этом по ГОСТу. Если на вашем объекте трехфазная сеть, то принципиальная схема Щита в сборе будет выглядеть иначе. Его уже можно добавлять потребителям из хозяйственных построек - гаража, хозблока или даже бани. Щит, конечно, будет большой и с множеством разветвлений, поэтому мы, например, нашли довольно подходящий вариант.

    Схема распределения распределительного щита частного дома 380 В с УЗО:

    Я бы хотел добавить небольшое описание к этой схеме:

    1. Для электроснабжения гаража предусмотрена отдельная линия, защищенная устройством безопасности.Остальные две машины устанавливаются на группу розеток и.
    2. Если в доме есть трехфазные потребители электроэнергии, лучше подключать их через трехфазный автоматический выключатель и четырехполюсный УЗО, как показано на примере выше. Если трехфазных приборов нет, можно использовать проект, представленный ниже.

    Нравится (0 ) Мне не нравится (0 )

    Разница между электромеханическим и электронным узо. УЗО электронное или электромеханическое

    Устройства дифференциального тока делятся по напряжению питания для электромеханических и электронных УЗО ... Виды УЗО по функциональной зависимости от наличия электрического тока (напряжения питания) в цепи определяют особенности их использования и применения.

    УЗО электромеханическое

    УЗО электромеханическое не зависит, а точнее функционирование электромеханического УЗО, не зависит от наличия электрического тока в цепи. То есть сработает электромеханическое УЗО и отключит аварийную цепь, даже если в цепи нет тока.Для работы электромеханического УЗО достаточно появления дифференциального тока в цепи, где оно установлено.

    Электронное УЗО

    Срабатывание УЗО электронного зависит от наличия электрического тока в цепи. Пусковой механизм электронных УЗО требует подачи на него напряжения от цепи установки или от внешнего источника тока.

    Практическое применение электронных и электромеханических УЗО

    Если вы внимательно прочитали, в чем разница между электронным и электромеханическим УЗО, то логично предположить, что электромеханическое УЗО более надежно.

    Например, Электронное УЗО по конструкции работает только при наличии напряжения на входных выводах УЗО. Допустим, в цепи обрыв нулевого проводника. Пропадает напряжение на входных клеммах, УЗО перестает работать. Однако фазовый провод остается в рабочем состоянии, и в электрической установке присутствует электрический потенциал.

    Рекомендации по применению УЗО по типу срабатывания

    Для базовой защиты человека от повреждений токами утечки следует применять УЗО электромеханическое или другое название, УЗО первого типа.

    Электронное УЗО или УЗО второго типа следует использовать для дополнительной защиты конечных потребителей: отдельную розетку, переносные удлинители, электроинструмент.

    Электромеханический и электронный УЗО, визуальная идентификация типа устройства

    Самое интересное, что внешне электронные и электромеханические УЗО в РФ не различаются. Как их отличить?

    Способ 1.

    Смотрим на корпус УЗО, а конкретно на схему подключения, которая прилагается к корпусу.На схемах мы видим отличия электронного устройства защитного отключения от электромеханического УЗО.

    Способ 2.

    • Делаем проверку перед установкой УЗО.
    • Взводим аппарат.
    • Подключаем аккумулятор на 9 Вольт к одному полюсу устройства, на входе и выходе.
    • Если устройство работает, то это УЗО электромеханическое.

    выводы

    • В распределительных щитах, при установке в групповых цепях, необходимо устанавливать электромеханические УЗО.
    • Электронные УЗО могут использоваться для дополнительной защиты отдельных электрических устройств.
    • Электронные и электромеханические УЗО можно отличить по схеме подключения, нанесенной на корпус устройства.

    Как уже говорилось, УЗО бывают двух типов - электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Обычному потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.

    Как их отличить? Вам нужны для этого какие-нибудь инструменты или устройства?

    Всего можно выделить три основных способа отличить УЗО:

    • по схеме на корпусе УЗО
    • с аккумулятором
    • с магнитом

    По схеме на корпусе УЗО

    На корпусе всех современных УЗО изображена его электрическая схема. Если его нет на передней части корпуса, посмотрите на верхнюю часть.

    Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.

    Схема электромеханического УЗО:

    • нарисованный дифференциальный трансформатор
    • нарисовано реле, имеющее связь с трансформатором
    • нарисован отключающий механизм
    • также отображается кнопка ТЕСТ

    Пример такой схемы:

    Электронная цепь УЗО:

    Элементы, которые показаны на электронной схеме УЗО, практически такие же, как указанные на электромеханической.Какая разница? И состоит он в дополнительной электронной плате.

    Нарисовывается в виде прямоугольника или треугольника, устанавливается между дифференциальным трансформатором и реле.

    К этому элементу подходят два проводника - фазный и нулевой, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.

    Проверка УЗО от аккумулятора

    Необходимый инвентарь для проверки:

    • батарейка (палец или корона)
    • два провода длиной 10-15 см

    Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод к нижнему контакту. Главное, чтобы контакт был однополюсным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюс и минус аккума.

    Если УЗО не выключилось, перевернуть полюса проводов на АКБ. Если на этот раз не сработало, значит УЗО электронное.

    Отключение УЗО означает, что оно электромеханического типа.

    Использование магнита для проверки УЗО

    Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите им магнитом по корпусу. Магнит должен касаться разных мест корпуса, так как разные производители имеют дифференциальный трансформатор в разных частях УЗО (справа, посередине или слева).

    Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и срабатыванию УЗО.В таком случае УЗО электромеханическое, если нет - электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.

    Как отличить электронное УЗО от электромеханического

    Разница в конструкции этих устройств не влияет на производительность. Эти выключатели дифференциальной защиты вполне успешно справляются со своими функциями и имеют высокие параметры. Рассмотрим устройство электронного и электромеханического устройства.

    Версия с электромеханической защитой имеет тороидальный дифференциальный трансформатор, поляризованное реле и триггер.Дифференциальный трансформатор определяет разницу между токами фазного и нейтрального проводов, усиливает ее с помощью вторичной повышающей обмотки трансформатора, и усиленный дифференциальный сигнал подается на поляризованное реле.

    Выстреливает и активирует спусковой механизм защиты. Электронная защита также имеет дифференциальный трансформатор, поляризованное реле, но размер трансформатора меньше, поскольку сигнал усиливается электронной платой, которая питается от сетевого напряжения и подает сигнал на поляризованное реле, которое также связано с курком.Электронная защита работает только при наличии сетевого напряжения. Но наша сеть еще не достигла хорошего качества.

    В конструкции электронного УЗО присутствует электронный усилитель А, работающий от сетевого напряжения (справа)

    Перебои в работе сети, пониженное или повышенное напряжение, импульсные помехи, внезапные скачки напряжения - не редкость. Электронное наполнение защиты может не выдержать таких испытаний и выйти из строя. Другой вариант, когда электронная защита не может выполнять свои функции, - это перегорев или обрыв нейтрального провода (актуально для старой электропроводки).

    Нейтральный провод может перегореть в вашем электрическом щите у входа, и поскольку электронное устройство защиты срабатывает от сетевого напряжения, защита будет отключена. Вы будете лишены защиты по току утечки остаточного фазного напряжения. Поэтому для электронной версии выключателя необходимо часто проверять его работу, нажимая кнопку «ТЕСТ». Механический вариант защиты не боится отсутствия напряжения и обрыва нуля.Следовательно, их надежность будет выше, чем у электронных выключателей.

    Внешняя разница между электронным и электромеханическим УЗО

    На корпусе дифференциального выключателя имеется маркировка и схема включения этого типа устройства. На представленной схеме электромеханического устройства вы можете увидеть дифференциальный трансформатор, его вторичную обмотку с подключенным поляризованным реле и пунктирную линию, показывающую соединение реле с триггером.

    Схема УЗО электромагнитного (слева) и электронного (справа)

    Также обозначена кнопка «ТЕСТ» с резистором.В электронной форме устройства на корпусе вы найдете разницу в схеме в дополнительном треугольнике с обозначением И электронного усилителя между трансформатором и поляризованным реле и подключения этого треугольника к силе, фазе и нейтрали. провода.

    Испытание электромагнитного устройства

    Если у вас возникли трудности с выбором защиты по схеме на корпусе, то определить тип устройства можно обычным пальцем или любым другим аккумулятором.Для этого подключите провод к верхней клемме фазы, а другой провод к нижней клемме фазы устройства и включите его. Подключаем концы проводов к аккумулятору.

    Если защита не срабатывает, поменяйте полярность АКБ. Устройство сработало, значит это выключатель электромеханического типа, электронное устройство работать не будет, так как нет сетевого напряжения. Для проверки можно подключить аккумулятор к клеммам нулевой защиты. Другой тест проводится с постоянным магнитом.

    Способ проверки типа УЗО с пальчиковой батареей

    Магнит перемещается по корпусу дифференциального выключателя (защита должна быть включена) до срабатывания защиты. Конструкция дифференциального переключателя отличается от производителя к производителю, поэтому вам придется найти расположение дифференциального трансформатора с помощью магнита. Защита сработала, значит, это электромеханическое устройство, электронная защита не сработает, так как не подано сетевое напряжение.

    Устройство защитного отключения служит для защиты человека от поражения электрическим током из-за утечки. Сегодня эти устройства выпускаются в двух вариантах: электронном и электромеханическом. Первые более современные и к тому же дешевле, вторые, в свою очередь, дольше находятся на рынке и, главное, надежнее с точки зрения защиты (об этом мы поговорим ниже). Далее мы расскажем, как отличить УЗО электронное от электромеханического и что лучше выбрать для домашней разводки.

    Различия между устройствами

    Есть 3 принципиальных различия между устройствами защитного отключения. Первый наглядный - определить тип УЗО можно, взглянув на схему, которая находится на лицевой стороне корпуса. Для начала рекомендуем ознакомиться с. Итак, механическое УЗО имеет дифференциальный трансформатор с вторичной обмоткой, поляризованное реле, триггер, кнопку «ТЕСТ» и резистор на корпусе. Электронная модель имеет усилитель, который дополнительно подключается к питающим проводам.

    Проще говоря, отличить УЗО электронное от электромеханического можно по наличию в схеме (усилителе) треугольника с буквой «А». Если есть треугольник, значит устройство с электроникой, нет - механического типа.

    Вы можете ясно увидеть принципиальную разницу на диаграмме ниже:

    Второй метод определения - с обычной пальчиковой батареей. Возьмите два провода, подключите один к входной клемме (вверху), второй - снизу.Главное, чтобы терминалы были одноименными: либо PHASE-PHASE, либо ZERO-ZERO. Затем переведите рычаг в положение «включено». (вверх) и подсоедините провода к аккумулятору. Если рычаг срабатывает при подключении аккумулятора, то устройство защитного отключения - электромеханического типа. Ничего не случилось? Поменяйте полярность источника питания. Опять ничего? В этом случае УЗО - электронное.

    Ну последний способ определить устройство - с помощью магнита.Проведите магнитом по корпусу неподключенного УЗО (главное, чтобы рычаг был в положении «включено») и в случае срабатывания электромеханического устройства.

    Какой лучший выбор?

    Важной информацией для вас будет функциональная разница между электронными и электромеханическими УЗО. Как многие, наверное, уже поняли, исходя из методик определения типа устройства, устройство с электроникой внутри работает только при наличии напряжения в сети.Если нет напряжения, срабатывания не произойдет. И это очень большой недостаток электронных дифавтоматов и УЗО.

    С одной стороны кажется, что срабатывание должно быть только при наличии напряжения. Смысл защиты работать если все равно нет света? И это имеет смысл, если вспомнить о такой опасности, как. Если в щите сгорит ноль, света не будет, но опасное напряжение останется, а при утечке тока невозможно избежать поражения электрическим током.При этом электромеханическое устройство в этом случае сработает.

    Еще один недостаток электронных УЗО - выход из строя при скачках напряжения. Вся электроника очень чувствительна к перенапряжению и импульсным помехам. В итоге плата выйдет из строя, вам будет казаться, что устройство защиты сработало, но на самом деле не спасет когда.

    Исходя из этого становится понятно, что лучше выбрать УЗО электромеханическое или электронное. Если вы все же решили использовать современное устройство, настоятельно рекомендуем проверять его хотя бы раз в месяц с помощью кнопки «ТЕСТ».

    Как определить вид казни

    Именно по таким критериям можно отличить электронное УЗО от электромеханического. Надеемся, теперь вы знаете, в чем разница между устройствами и какой лучший выбор для домашней электропроводки.

    Устройства защитного отключения бывают двух типов по принципу внутреннего устройства. Это электромеханические и электронные. Это касается и дифавтоматов, так как УЗО являются их неотъемлемой частью. Различный принцип внутреннего устройства этих устройств не влияет на их рабочие параметры.Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой - не может, что может привести к плачевным последствиям. Поэтому еще перед покупкой нужно знать, как их отличить.

    Отличить электромеханическое УЗО от электронного можно тремя способами. Это соответствует схеме подключения, которая изображена на корпусе устройства, с использованием обычной батареи и постоянного магнита. Давайте подробнее рассмотрим каждый метод ниже.

    1. Используя схему подключения, которая изображена на корпусе устройства.

    Я считаю, что это самый простой способ их различить, так как для этого не требуется никаких дополнительных элементов и инструментов. Здесь главное запомнить отличия схем и все.

    Если вы возьмете в руки какое-либо УЗО или дифавтомат, то на его корпусе вы обязательно найдете схему их внутреннего устройства. На самом деле существует два типа схем.Это один тип для электромеханического типа и второй тип для электронного типа. Хотя у каждого типа схемы есть небольшие отличия, они не столь значительны.

    В двух словах: электромеханическое УЗО или дифавтомат состоит из дифференциального трансформатора и поляризованного реле. Если в контролируемой цепи возникает ток утечки, он генерирует ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток вызывает срабатывание реле, которое воздействует на триггер, вызывая срабатывание устройства.

    Итак, на схеме нам нужно найти дифференциальный трансформатор и поляризованное реле. Первый обозначается овалом вокруг фазного и нейтрального проводников, а реле обозначается квадратом или прямоугольником. Реле с трансформатором соединены посредством вторичной обмотки, которая показана сплошной линией. Пунктирной линией обозначена механическая связь со спусковым крючком. Также на схеме часто изображена кнопка «Тест», а на изображенном на фото дифавтомате ее нет.

    На фото ниже я подписал необходимые элементы на схеме.

    Электронные УЗО и дифавтоматы

    имеют немного другую схему подключения на корпусе. Из названия можно понять, что работой таких устройств управляет электронная плата.

    В двух словах: Если в управляемой цепи возникает ток утечки, то он поражает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток улавливается электронной платой, усиливает его и создает импульс, от которого срабатывает реле.Реле уже воздействует на курок, тем самым выводя из строя устройство.

    Электронные элементы намного компактнее и поэтому такие УЗО и дифавтоматы часто меньше по размеру. На рынке представлены электронные одномодульные защитные устройства размером с однополюсный автоматический выключатель.

    Здесь, на схеме, нам нужно найти, помимо дифференциального трансформатора и реле, плату электронного усилителя. Обозначается треугольником. Также ни одна плата не работает без питания, поэтому на схеме есть дополнительные линии для ее питания.На фото ниже я подписала все необходимые элементы.

    В результате получаем:

    • Если на схеме изображен овал над нейтральным и фазным проводниками (дифференциальный трансформатор) и квадрат (реле), соединенные сплошной линией, то перед вами УЗО электромеханическое или дифавтомат.
    • Если на схеме изображен овал над нейтральным и фазным проводниками (дифференциальный трансформатор) и квадрат (реле), соединенный сплошной линией через треугольник (плата усилителя), к которому подключены две силовые линии, то перед вами электронное УЗО или дифавтомат.

    2. Второй способ отличить электромеханическое УЗО от электронного - с помощью аккумулятора.

    Хотя этот вариант и надежен, мне он кажется более сложным, так как с собой нужно иметь заряженный аккумулятор, два провода и отвертку. Также в магазине, думаю, вам в руки не дадут девайс, чтобы можно было к нему что-то подключить и поэкспериментировать. Еще много защитных приспособлений продаются в запечатанной упаковке (коробке), вскрывать которую в магазине тоже не разрешат.

    Однако этот метод имеет право на жизнь и я вам об этом расскажу. Например, на фото я использую RCBO от Schneider Electric.

    Здесь все просто. Надо сверху к единице, например к нулевому полюсу прикрутить один провод. Второй провод прикрутите к нижнему нулевому полюсу. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь нужно замкнуть другие концы проводов на любую заряженную батарею. Если устройство отключается, значит, оно электромеханическое.Если не выключается, то переверните аккумулятор (поменяйте полярность) и попробуйте снова замкнуть провода. Если устройство отключается, то однозначно электромеханическое.

    Почему электромеханические УЗО и дифавтоматы работают от аккумуляторов? Потому что аккумулятор начинает разряжаться через замкнутый полюс, т.е. на одном полюсе появляется ток, который, в свою очередь, влияет на дифференциальный ток во вторичной обмотке трансформатора. Достаточно сработать поляризованное реле.

    Если прибор не выключается, значит он электронный.Почему не выключается УЗО этого типа? Потому что для работы платы усилителя нужна мощность, которой нет. Следовательно, усилитель не подает импульс на реле, которое не влияет на триггер.

    Такую операцию можно проводить на любом полюсе, нуле и фазе. Электромеханическое защитное устройство сработает в любом случае.

    3. Третий способ отличить электромеханическое УЗО от электронного - с помощью постоянного магнита.

    Здесь тоже нет ничего сложного. Просто нужно где-то найти постоянный магнит средних размеров (1 / 4-1 / 3 УЗО).

    Последовательность действий следующая:

    • подбираем УЗО или дифавтомат;
    • взведение рычага, т.е. включение;
    • вращаем магнит вокруг передней и боковой части устройства круговыми движениями.

    Если при таких движениях прибор отключается, то он электромеханический, а если нет, то электронный.Этот способ не стопроцентный, так как силы вашего магнита может не хватить для появления дифференциального тока.

    Итак, мы проанализировали все три доступных способа определения типов УЗО и дифавтоматов.

    Вы когда-нибудь использовали такие варианты, чтобы отличить электромеханическое УЗО от электронного?

    Давайте улыбнемся:

    «Да будет свет!» - сказал электрик и полез за спичками.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
