Контроль напряжения в сети: Приборы контроля напряжения сети и их виды – Телеметрика

Используя различные системы дистанционного управления, очень важно быть уверенным, что в сети есть напряжение, и оно соответствует номинальным показателям. А то, могут быть использованы различные дорогостоящие компоненты, собирающие несколько десятков показателей, а отсутствие обычного напряжения сделает такую систему недееспособной. Используя различные приборы контроля напряжения в сети, такую ситуацию можно предупредить заранее.

Устройства контроля напряжения в сети

Существует несколько возможностей осуществления контроля, и они могут значительно различаться в стоимости и доступном количестве функций:

• реле или контроллер напряжения;
• датчики контроля с дополнительной функцией.

Обычное реле, выполняющее контроль напряжения в сети и установленное на вводе, обезопасит все бытовые приборы и системы от перепада напряжения как в сторону его повышения, что сразу ведет к поломке, так и в сторону понижения, приводящее к повреждению обмоток электродвигателей бытовых устройств.

Использование датчиков контроля, таких как GSM-термометр, выполняющих свою прямую функцию – сбора информации о температуре в помещении, а также дополнительную, но совсем нелишнюю – контроль напряжения +в сети 220в. Такой подход к решению проблемы решает ее в комплексе, что оказывается вполне оправдано и с экономической точки зрения.

Большинство производителей сегодня используют функцию – контроль наличия напряжения в сети в каждом новом выпускаемом датчике, работающем от электрической сети. Это правило – «все включено», значительно снизило количество поломок бытовых приборов, поскольку датчики издают звуковой сигнал, или посылают SMS сообщения владельцам, а те имеют возможность быстрого реагирования на возникающие проблемы.

Подобрать вариант подходящий по количеству предлагаемых функций и стоимости сегодня не доставляет труда.

Реле контроля напряжения сети

Полезные советы для выбора и настройки прибора

Учитывая необходимые показатели аппарата, легче будет подобрать подходящую модель и избежать ошибок:

• рабочий диапазон 170-265В;
• наличие возможности выбирать порог срабатывания;
• индикаторы напряжения;
• время отключения;
• время задержки восстановления функциональности электросистемы;
• наибольшее напряжение или пропускаемый ток (при выборе оборудования следует брать устройство мощнее на 20-30 %).

Аппарат монтируется в щитке после счетчика в разрыв фазного провода и никак иначе. В устройстве прибора напряжения нет встроенной защиты от его резких сбоев. Поэтому стоит предварительно поставить автоматический выключатель, а уже затем монтировать РКН. Обычно применяются 2 схемы:

1. С прямой нагрузкой через реле напряжения – привычная схема подсоединения реле контроля напряжения в жилых зданиях.

2. Подсоединение нагрузки с установкой магнитного пускателя. Схема используется, если мощность имеющегося прибора недостаточна.

Настройку всегда начинают с регулировки данных порога срабатывания и значений допустимого напряжения. Пороги настраивают для того, чтобы они защищали систему должным образом и одновременно не выключали ее слишком часто. При кратковременных небольших перепадах мощности время отключения устанавливают максимально. Задержку на включение настраивают индивидуально в зависимости от подключенного оборудования после консультации со специалистом.

Если электросистема подвержена постоянным перепадам напряжения, рекомендуется установить стабилизатор. Он выравнивает напряжение и убережет технику от рисков.

Реле контроля напряжения сети – отличное решение обычных для отечественной электросистемы проблем со скачками напряжения. Они доступны по цене, просты в монтаже и эксплуатации. Однако не стоит забывать, что некомпетентное вмешательство в работу электрической сети опасно не только для техники, но и для жизни. Поэтому разумнее всего будет доверить все необходимые электротехнические работы квалифицированным электрикам.

Высококачественные промышленные реле контроля Omron, Eaton, Schneider Electric, ABB по привлекательным ценам всегда можно подобрать в нашем интернет-магазине – самостоятельно, или обратившись к нашим специалистам.

Реле контроля напряжения в трехфазной сети 380В

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

В этой публикации мы рассмотрим, как обезопаситься от перепадов и скачков напряжения в трехфазных электрических сетях 380В

О том, как влияют перепады напряжения на электропроводку и подключенные к ней приборы я уже подробно рассматривал. Напомню вкратце.

Повышение напряжения выше допустимого приводит к выходу из строя бытовой техники – она просто сгорает.

Снижение напряжения ниже допустимого уровня опасно для бытовой техники с электродвигателями, поскольку увеличиваются пусковые токи, что может привести к повреждению их обмоток.

Поэтому, с целью защиты электропроводки и подключаемых к ней электроприборов, применяют реле контроля напряжения, которые также еще называют реле перенапряжения, «барьерами» или реле максимального и минимального напряжения.

Эти реле осуществляют контроль действующего значения напряжения в электрической сети и, в случае выхода его за установленный диапазон, отключают внешнюю питающую электрическую сеть от внутренней сети, защищаю саму внутреннюю электропроводку и подключенные к ней электрические приборы.

В этой статье мы рассмотрим две различные схемы и два различных варианта использования реле напряжения в трехфазных электрических сетях 380В на примере реле напряжения DigiTOP.

Цель этой статьи – показать схематичное решение по защите от перепадов напряжения в трехфазных электрических сетях. Можно применять реле других производителей, принцип остается такой же.

Подробно описание принципа работы самого реле напряжения и схемы я рассматривал в статье по реле напряжения в однофазных сетях. Подробную инструкцию на само реле вы можете скачать в интернете, здесь напомню вкратце, что реле имеет две уставки:

— первая при превышении напряжением максимального значения, по умолчнию 250В;

Эти параметры выставляются на передней панели самого реле с помощью кнопок.

При выходе напряжения за этот диапазон, реле размыкает свой силовой контакт и отключает внешнюю электрическую сеть от внутренней.

Также можно задать время задержки на повторное подключение. После того, как реле отключилось, схематехника реле отслеживает значение напряжения, и когда оно снова возвращается в рабочий диапазон, спустя задержку времени реле снова замыкает свой силовой контакт и подключает внешнюю электрическую сеть к внутренней.

В тех квартирах и домах, где электропроводка трехфазная, все равно в основном используются однофазные потребители – обычные бытовые приборы и техника.

Потребители группируются по фазам, чтобы по возможности была равномерная нагрузка по каждой из фаз.

Давайте рассмотрим все это на конкретном примере.

Трехфазное напряжение подводится через вводной автоматический выключатель, трехфазный счетчик электрической энергии к электропроводке квартиры.

Потребители сгруппированы по каждой из трех фаз следующим образом:

— в первую фазу LA подключена электроплита;
— во вторую фазу LB подключены кондиционер, стиральная машина и розетки одной из комнат;
— в третью фазу LC подключены розетки кухни, розетки другой комнаты и освещение.

Для того, чтобы при выходе напряжения за свои допустимые значения при срабатывании реле контроля напряжения не обесточивалась сразу вся квартира, вместо одного общего устанавливают три отдельных реле напряжения в каждую фазу.

Если в одной из фаз напряжение выйдет за свой рабочий диапазон, сработает соответствующее реле и отключит внутреннюю проводку только в этой фазе. В оставшихся фазах, если величина напряжения находится в заданном диапазоне, потребители останутся подключенными и работоспособными.

Подробно пошаговую работу этой схемы смотрите в видео внизу этой статьи.

В случае подключения трехфазных потребителей применяется несколько другая схемотехника.

Для этого применяют специальное трехфазное реле напряжения, которое позволяет контролировать напряжение в каждой отдельной фазе, последовательность чередования фаз и контроль перекоса фаз.

Схема подключения в этом случае будет выглядеть следующим образом.

К реле напряжения подключаются все три фазы и ноль, чтобы контроллер реле контролировал напряжение отдельно по каждой из фаз, правильность чередования фаз и контроль перекоса фаз.

Через силовые контакты реле контроля напряжения подключен контактор К1.

Силовые нормально-разомкнутые контакты К1.1, К1.2, К1.3 контактора подключают внешнюю трехфазную электрическую сеть к трехфазной нагрузке. Это могут быть электродвигатели, мощные калориферы, проточные водонагреватели и др.

Реле напряжения контролирует уровень действующих напряжений во всех трех фазах и, если они находятся в допуске, то через силовой контакт реле подается питание на контактор К1. Контакты контактора находятся в замкнутом состоянии и трехфазное напряжение внешней сети подается к нагрузке.

Если в одной из фаз напряжение выходит за установленный диапазон, реле напряжения размыкает свой силовой контакт, снимая питание с обмотки контактора К1. Контакты контактора размыкаются, отключая нагрузку от внешней трехфазной сети.

Когда напряжение вернется в свой рабочий диапазон, реле напряжения, спустя выдержку времени, вновь замкнет свой силовой контакт, подавая питание на обмотку контактора.

Контакты контактора замкнутся и нагрузка снова подключится к питающей сети.

Таким вот образом работает эта схема. В быту эта схема применяется редко, это больше промышленный вариант, чаще всего применяется первая схема.

Более подробно пошагово смотрите работу этих схем в видео:

Реле контроля напряжения. Защита от скачков напряжения в трехфазных сетях

Реле контроля напряжения. Защита от скачков напряжения.

Схема подключения нескольких реле напряжения.

Стабилизатор или реле напряжения — что выбрать?

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

УЗО — стратегия выбора.

Автоматические выключатели — стратегия выбора.

Автоматические выключатели — конструкция и принцип работы.

Расчет сечения кабеля.

Расчет сечения кабеля. Ошибки.

Как рассчитать номинальный ток автоматического выключателя?

Устройство УЗО и принцип действия.

Как выбрать УЗО.

Датчик для отслеживания наличия напряжения в сети питания, контроль фазы

Описание датчика

Датчик для контроля наличия сети 220В предназначен для контроля наличия / отсутствия напряжения в сети электропитания. Он включается в сеть до источника бесперебойного питания, выход датчика подключается к цифровому входу устройств.  При наличии напряжения в сети датчик имитирует замыкание цифрового входа на землю, тем самым формируя на нем уровень логического 0 (все цифровые входы устройств серий PING2 и РING3 имеют подтягивающие резисторы, формирующие на свободном входе уровень логической 1). Имеется светодиодная индикация наличия напряжения в сети. Вход и выход датчика гальванически развязаны между собой. При необходимости длину кабеля датчика можно самостоятельно увеличить  до 100м.

Имеется модификация датчика (Комбинированный датчик наличия сети 220В и напряжения на аккумуляторе PS2), который предназначен для контроля наличия напряжения в сети электропитания 220В и для измерения напряжения на аккумуляторе. Датчики PS2 могут выпускаться в различных модификациях, рассчитанных на разные значения номинального напряжения аккумулятора: 12, 24, 48, 60 и 96В.

Таблица. Совместимость датчика с устройствами EQUICOM.

Пример: К устройству PING3(-knock) можно подключить 4 датчика PS1 и 1 датчик PS1-EXT или PS2. Таким образом одно устройства PING3(-knock) может одновременно контролировать 5 различных независимых источников напряжения 220В. Можно отдельный датчик “повесить” на каждую фазу.

Обратите внимание! При подключении к Equicom РING2(-knock) выход датчика будет подключен к разряду данных DX0.

Важно! При подключении к устройству контроля РING3(-knock) выход датчика будет подключен к входу “Power sensor”. В настройках входа необходимо установить отрицательную полярность входного сигнала.

в начало

Технические характеристики:

Максимальное переменное входное напряжение, В	250
Входное напряжение, ниже которого гарантированно  диагностируется отсутствие сети, В	100
Входное напряжение, выше которого гарантированно диагностируется наличие сети, В	150
Максимальный потребляемый от сети ток, мА	2,5
Тип выхода	открытый коллектор
Максимально допустимое напряжение на выходе, В	30
Максимально допустимый ток выхода, мА	150
Состояние выхода при наличии напряжения в сети	замыкание на общий провод
Максимальный ток утечки выхода при отсутствии напряжения в сети, мА	0. 1
Размеры корпуса, мм	48х42х22
Масса, г	110

Датчик выпускается в нескольких модификациях:

PS1 – имеет выход в виде двух проводов для подключения к винтовым клеммникам любого устройства EQUICOM. Необходимо соблюдать полярность при подключении – черный провод должен быть соединен с клеммой “GND”.

PS1-EXT – имеет разъем HU-05, предназначенный для подключения к разъему расширения EXT устройств Equicom серий PING2 и PING3, в которых данный разъем имеется.

PS2 – Комбинированный датчик PS2 предназначен для контроля наличия напряжения в сети электропитания и для измерения напряжения на аккумуляторе. Датчик имеет сетевой шнур с вилкой для подключения к сети 220В и провод с зажимами типа “крокодил” для подключения к клеммам аккумулятора. Датчики PS2 могут выпускаться в различных модификациях, рассчитанных на разные значения номинального напряжения аккумулятора: 12, 24, 48, 60 и 96В.

в начало

© EQUICOM.ru

Реле контроля напряжения (датчики напряжения)|Евроавтоматика в России

Все НОВИНКИ АВР Автоматический ввод резервного питания Акустические выключатели Амперметры (Указатели тока) Блок защиты и устранения мерцания светодиодных и энергосберегающих ламп Блоки энергосберегающие Блоки плавного пуска Вольтметры (Указатели напряжения) Датчики движения Датчики звука Датчики протечки   Аквасторож   Датчики протечки Диммеры (светорегуляторы)   Для светодиодов   Для любых типов ламп   Для ламп накаливания и галогеновых ламп Дистанционные выключатели   Пульты НооЛайт (nooLite) Индикаторы Контакторы Ограничители мощности Переключатели фаз Регистратор электрических процессов Реле защиты бытовой техники Реле импульсные (бистабильные) Реле времени Реле контроля изоляции Реле контроля уровня Реле контроля фаз Реле напряжения   Однофазные реле напряжения (220В)     для защиты всего дома     розеточного типа     удлинители     многофункциональные     для работы с контактором   Трехфазные реле напряжения (380В) Реле промежуточные электромагнитные Реле тока Реле тепловые Реле светочувствительные (фотореле) Реле светочувствительные гермокорпус (светореле)   С плавным пуском для ламп накаливания и галогеновых ламп ФБ-1М, ФБ-3М, ФБ-7   Аналоговые контактные ФБ-5, ФБ-8, ФБ-16   Постоянного тока   Бесконтактные ФБ-2,ФБ-2М,ФБ-13,ФБ-14   Цифровые контактные ФБ-5М, ФБ-9   Морозоустойчивые ФБ-11, ФБ-11М, ФБ-15   С встроенным реле времени ФБ-4, ФБ-4М   Трехфазные ФБ-6, ФБ-6М   Инверсионные (обратного действия) Платы фотореле Фотосенсоры (фотодатчики) Светильники ЖКХ   Светильники для ЖКХ     Фотоакустичекие (с датчиком звука и света)     С встроенным датчиком движения     Сумеречные, с встроенным фотореле     С хлопковым выключателем     С функцией имитации присутствия     Светодиодные без датчиков     Светодиодные на 12 и 24 Вольт   Светодиодные модули 220 Вольт Светоконтроллеры   Для ламп накаливания   Для высоковольтных светодиодов   Для низковольтных светодиодов   Рубин Контроллеры Счетчики   Счетчики моточасов, продукции, реза Таймеры Тепловые пушки Терморегуляторы,реле температуры УМНЫЙ ДОМ   Ноолайт (NooLite) Система беспроводного радиоуправления     Что такое Ноолайт (NooLite)     Пульты Ноолайт (nooLite)       Стационарные сенсорные пульты       Стационарные кнопочные пульты       Встраиваемые, совместимые с любым выключателем       Пульты-брелоки     Силовые блоки Ноолайт (nooLite)       Универсальные         Монтаж на плоскость         Монтаж на DIN-рейку       Встраиваемые       Многоканальные       С обратной связью       Уличные       Для LED-лент       Розеточные     Наборы Умный дом за 1 час, Наборы Проходной выключатель без проводов     Управление со смартфона (планшета)       Ethernet-шлюз PR1132 Ноотехника Ноолайт       Контроллер PRF-64     Беспроводные датчики Ноотехника Ноолайт     Адаптеры Ноолайт (nooLite)     Модули Ноолайт     API   Умные розетки     Умные розетки управления нагрузкой Устройства учета и управления Устройства защиты двигателей Хлопковые выключатели Электроника для авто   Автоконтроллеры

Название:

Артикул:

Текст:

Выберите категорию:
Все НОВИНКИ АВР Автоматический ввод резервного питания Акустические выключатели Амперметры (Указатели тока) Блок защиты и устранения мерцания светодиодных и энергосберегающих ламп Блоки энергосберегающие Блоки плавного пуска Вольтметры (Указатели напряжения) Датчики движения Датчики звука Датчики протечки » Аквасторож » Датчики протечки Диммеры (светорегуляторы) » Для светодиодов » Для любых типов ламп » Для ламп накаливания и галогеновых ламп Дистанционные выключатели » Пульты НооЛайт (nooLite) Индикаторы Контакторы Ограничители мощности Переключатели фаз Регистратор электрических процессов Реле защиты бытовой техники Реле импульсные (бистабильные) Реле времени Реле контроля изоляции Реле контроля уровня Реле контроля фаз Реле напряжения » Однофазные реле напряжения (220В) »» для защиты всего дома »» розеточного типа »» удлинители »» многофункциональные »» для работы с контактором » Трехфазные реле напряжения (380В) Реле промежуточные электромагнитные Реле тока Реле тепловые Реле светочувствительные (фотореле) Реле светочувствительные гермокорпус (светореле) » С плавным пуском для ламп накаливания и галогеновых ламп ФБ-1М, ФБ-3М, ФБ-7 » Аналоговые контактные ФБ-5, ФБ-8, ФБ-16 » Постоянного тока » Бесконтактные ФБ-2,ФБ-2М,ФБ-13,ФБ-14 » Цифровые контактные ФБ-5М, ФБ-9 » Морозоустойчивые ФБ-11, ФБ-11М, ФБ-15 » С встроенным реле времени ФБ-4, ФБ-4М » Трехфазные ФБ-6, ФБ-6М » Инверсионные (обратного действия) Платы фотореле Фотосенсоры (фотодатчики) Светильники ЖКХ » Светильники для ЖКХ »» Фотоакустичекие (с датчиком звука и света) »» С встроенным датчиком движения »» Сумеречные, с встроенным фотореле »» С хлопковым выключателем »» С функцией имитации присутствия »» Светодиодные без датчиков »» Светодиодные на 12 и 24 Вольт » Светодиодные модули 220 Вольт Светоконтроллеры » Для ламп накаливания » Для высоковольтных светодиодов » Для низковольтных светодиодов » Рубин Контроллеры Счетчики » Счетчики моточасов, продукции, реза Таймеры Тепловые пушки Терморегуляторы,реле температуры УМНЫЙ ДОМ » Ноолайт (NooLite) Система беспроводного радиоуправления »» Что такое Ноолайт (NooLite) »» Пульты Ноолайт (nooLite) »»» Стационарные сенсорные пульты »»» Стационарные кнопочные пульты »»» Встраиваемые, совместимые с любым выключателем »»» Пульты-брелоки »» Силовые блоки Ноолайт (nooLite) »»» Универсальные »»»» Монтаж на плоскость »»»» Монтаж на DIN-рейку »»» Встраиваемые »»» Многоканальные »»» С обратной связью »»» Уличные »»» Для LED-лент »»» Розеточные »» Наборы Умный дом за 1 час, Наборы Проходной выключатель без проводов »» Управление со смартфона (планшета) »»» Ethernet-шлюз PR1132 Ноотехника Ноолайт »»» Контроллер PRF-64 »» Беспроводные датчики Ноотехника Ноолайт »» Адаптеры Ноолайт (nooLite) »» Модули Ноолайт »» API » Умные розетки »» Умные розетки управления нагрузкой Устройства учета и управления Устройства защиты двигателей Хлопковые выключатели Электроника для авто » Автоконтроллеры

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Назначение

Реле контроля напряжения предназначены для непрерывного контроля величины напряжения в сети переменного тока и защиты электроустановок, электроприборов и т. п. от перепадов напряжения.

Принцип работы защитного реле напряжения

Датчик контролирует величину напряжения в сети и при выходе его за установленные пределы отключает защищаемое оборудование от сети электропитания. Верхний и нижний пределы напряжения устанавливаются потенциометром на передней панели.

Применение

Датчики напряжения применяются для защиты чувствительного к перепадам напряжения оборудования и приборов, компьютеров, систем обработки информации, холодильного оборудования и т.п.. Могут применяться как для защиты промышленного оборудования, так и для защиты квартир (обычно в квартирах ставятся только УЗО и автоматы, но от перепадов напряжения они не помогают).

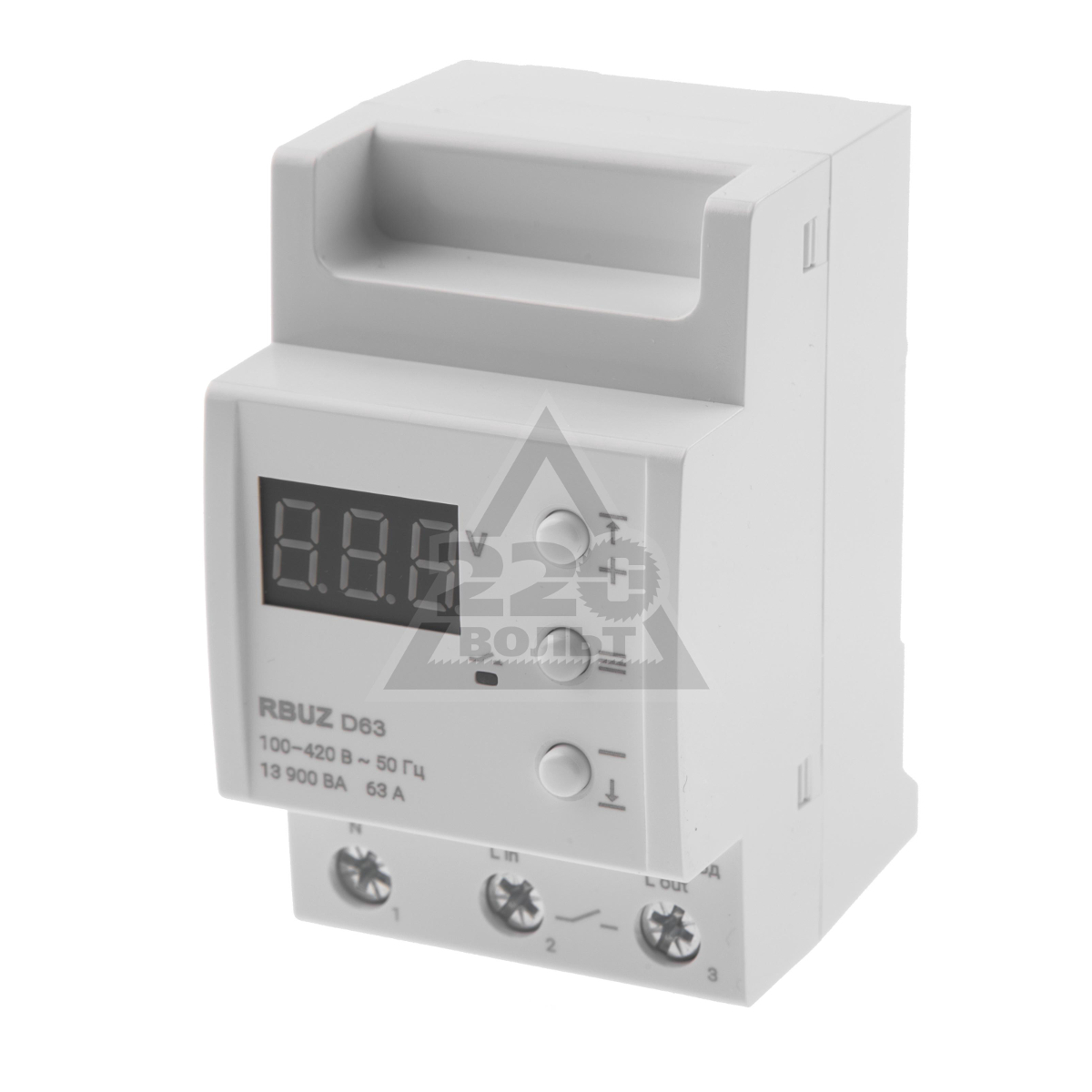

Предлагаем Вашему вниманию профессиональные реле напряжения RBUZ (ZUBR)

Трехфазные реле напряжения – Новатек-Электро

Трехфазные реле напряжения

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана.

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

• Систем кондиционирования;

• Холодильного оборудования;

• Компрессорных установок;

• В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

• РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

• РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

• РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

• РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

• РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

• РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Защита от скачков напряжения 220 вольт в доме и квартире

Электрическая энергия – неотъемлемая составляющая быта современных людей, где бы они ни проживали – в городе или сельской местности. Трудно представить себе квартиру или дом, где нет ни одного бытового прибора, а для освещения пользуются свечками или лучинами. Однако вся бытовая техника, как и элементы освещения, питание к которым поступает по домашней линии, подвергается опасности, связанной с нестабильностью напряжения. Превышение этим показателем допустимых пределов влечет серьезные проблемы, вплоть до поломки дорогостоящей аппаратуры и выхода линии из строя. Уберечь проводку и приборы поможет защита от скачков напряжения 220В для дома. В этом материале мы расскажем о том, как защититьсвоими рукамитехнику от скачковнапряжения в квартире или в частном доме.

В чем причины перепадов напряжения в сети?

Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда. В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку. Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества. Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

Один из способов защиты от перенапряжения сети на видео:

Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

• Одновременное включение (или, наоборот, отключение) нескольких приборов.
• Обрыв нулевого проводника.
• Удар молнии в линию электропередачи.
• Разрыв жил внутри провода из-за падения на ЛЭП дерева
• Неправильное подключение кабелей в общем электрощите.

Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

Пример монтажа реле напряжения на видео:

Как защитить технику от перенапряжений?

Конечно, оптимальный вариант защиты от повышенного напряжения домашней сети и включенных в нее приборов – это полная реконструкция системы энергоснабжения с последующим ее обслуживанием опытными специалистами. Но если целиком заменить проводку в частном доме еще можно, то в многоквартирных зданиях это нереально. Практика показывает, что несколько десятков жильцов практически никогда не смогут договориться о совместной оплате подобных работ.

Вряд ли будут этим заниматься и управляющие компании. А менять электропроводку в отдельно взятой квартире бесполезно – скачки напряжения от этого никуда не денутся, поскольку возникают они, как правило, из-за общего оборудования.

Что делать, чтобы скачки напряжения не стали причиной серьезного ущерба? Не ждать же, пока у коммунальщиков и всех соседей по дому возникнет желание заменить общую электропроводку в здании? Ответ один – подобрать надежное устройство для защиты домашней сети от скачков напряжения.

Сегодня используются следующие приборы, повышающие безопасность домашней аппаратуры и позволяющие свести к минимуму вероятность ее повреждения из-за перенапряжений:

• Реле контроля напряжения (РКН).
• Датчик повышенного напряжения (ДПН).
• Стабилизатор.

Отдельно следует назвать источники бесперебойного питания. Они близки к перечисленным устройствам, но назвать их полноценными аппаратами для защиты линии от перепадов разности потенциалов нельзя. Более подробно о них расскажем ниже.

Реле контроля напряжения

Когда скачки напряжения в квартире случаются нечасто и в постоянной защите от них нужды не имеется, достаточно подключить к сети специальное реле.

Что представляет собой этот элемент? РКН – это небольшой прибор, задача которого состоит в отключении цепи при перепаде разности потенциалов и возобновлении подачи электричества после того, как сетевые параметры придут в норму. Само по себе реле никак не влияет на величину и стабильность напряжения, а только фиксирует данные. Эти устройства бывают двух типов:

• Общий блок, который устанавливается в распределительном щите и защищает от перенапряжения всю квартиру.
• Устройство, по внешнему виду напоминающее удлинитель с гнездами электророзеток, в которые включаются отдельные приборы.

Наглядно перо принцип работы реле напряжения на видео:

Приобретая реле, важно не ошибиться в расчете его мощности. Она должна несколько превышать суммарную мощность подключенных к устройству приборов. Индивидуальные РКН, которые включаются в общую сеть, подобрать несложно – надо просто купить элемент с нужным количеством розеток.

Эти устройства удобны, имеют невысокую стоимость, но пользоваться ими имеет смысл лишь тогда, когда сеть стабильна. Если же скачки напряжения в ней происходят постоянно, такой вариант не подойдет – ведь мало кому из хозяев понравится непрерывное включение-отключение всей сети или отдельных приборов.

Датчик перепадов напряжения

Этот датчик, как и РКН, фиксирует информацию о величине разности потенциалов, отключая сеть при перенапряжениях. Однако функционирует он по другому принципу. Такой прибор нужно устанавливать в сеть вместе с устройством защитного отключения. Когда аппарат обнаружит нарушение сетевых параметров, он вызовет утечку тока, обнаружив которую, автомат защиты (УЗО) обесточит сеть.

Стабилизатор напряжения

В тех линиях, которым нужна постоянная защита от перепадов напряжения, необходимо устанавливать стабилизатор сети. Эти устройства, будучи включенными в линию, вне зависимости от подающейся на них разности потенциалов, на выходе нормализуют параметры до нужной величины. Поэтому, если скачки напряжения в вашей домашней сети происходят часто, стабилизатор будет для вас оптимальным решением.

Эти приборы подразделяются по принципу действия. Разберемся, какой из них подойдет для различных случаев:

• Релейные. Такие аппараты имеют достаточно низкую цену и небольшую мощность. Впрочем, для защиты бытовой аппаратуры они вполне подойдут.
• Сервоприводные (электромеханические). По своим характеристикам такие приборы мало чем отличаются от релейных, но при этом стоят дороже.

• Электронные. Эти стабилизаторы собраны на базе тиристоров или симисторов. Они имеют достаточно высокую мощность, точны, долговечны, отличаются хорошим быстродействием и почти всегда гарантируют надежную защиту от перенапряжений. Цена их, естественно, довольно высока.
• Электронные двойного преобразования. Эти устройства самые дорогие из всех перечисленных, но при этом они обладают наилучшими техническими параметрами и позволяют обеспечить максимальную защиту линии и приборов.

Стабилизаторы бывают однофазными, предназначенными для подключения к домашней линии, и трехфазными, которые устанавливаются в сети крупных объектов. Они также могут быть переносными или стационарными.

Наглядно про стабилизаторы на видео:

Выбирая для себя такой аппарат, предварительно следует рассчитать суммарную мощность энергопотребителей, которые будут к нему подключены, и предельные значения сетевого напряжения. Рекомендуем в этом деле прибегнуть к помощи специалистов – они помогут не запутаться в технических тонкостях и подобрать наилучший вариант для конкретной линии по характеристикам и стоимости.

Источники бесперебойного питания

Теперь поговорим об этих, ранее упомянутых нами, устройствах. Иногда неопытные пользователи путают их со стабилизаторами напряжения, но это совсем не так. Основная задача ИБП – при внезапном отключении электроэнергии обеспечить подсоединенные устройства питанием в течение определенного времени, что позволит плавно завершить работу на них, сохранив имеющуюся информацию. Резерв электроэнергии дают встроенные в аппарат аккумуляторы. Как правило, бесперебойники используются вместе с компьютерами.

В некоторых ИБП, например, с интерактивной схемой или режимом двойного преобразования, имеются встроенные стабилизаторы, которые способны нивелировать небольшие перепады разности потенциалов, но при этом цена их очень высока, и для общей защиты сети они подходят плохо. Поэтому полноценной заменой стабилизатору их считать нельзя. Но для защиты ПК при внезапных отключениях электричества такие аппараты поистине незаменимы.

Заключение

В этой статье мы разобрались, для чего нужна защита от скачков сетевого напряжения 220В для дома и с помощью каких устройств можно ее обеспечить. Как читатели могли убедиться, надежнее всего убережет бытовую технику от перенапряжений мощный и дорогой стабилизатор.

Однако это не значит, что ничем другим проблему перепадов разности потенциалов не решить. Во многих случаях подойдут и другие перечисленные приборы. Все зависит от параметров сети и ее стабильности.

Приборы контроля напряжения сети и их виды – Телеметрика

Используя различные системы дистанционного управления, очень важно быть уверенным, что в сети есть напряжение, и оно соответствует номинальным показателям. А то, могут быть использованы различные дорогостоящие компоненты, собирающие несколько десятков показателей, отсутствие обычного напряжения сделает такую ​​систему недееспособной. Используя различные приборы контроля напряжения в сети, такую ​​ситуацию можно предупредить заранее.

Устройство контроля напряжения в сети

Существует несколько возможностей осуществления контроля и они могут значительно различаться в стоимости и доступном количестве функций:

• реле или контроллер напряжения;
• датчики контроля с дополнительной функцией.

Обычное реле, выполняющее контроль напряжения в сети и установленное на вводе, обезопасит все бытовые приборы и системы от перепада напряжения как в сторону его повышения, что сразу приводит к поломке, так и в сторону понижения, приводящего к повреждению обмоток электродвигателей бытовых устройств.

Использование датчиков контроля, таких как GSM-термометр , выполняющих свою прямую функцию – сбор информации о температуре в помещении, а также дополнительную, но совсем нелишнюю – контроль + в сети 220в. Такой подход к решению проблемы решает ее комплексный, что оказывается вполне оправдано и с экономической точки зрения.

Большинство производителей сегодня используют функцию – контроль наличия напряжения в каждом новом выпускаемом датчике, работающем от электрической сети.Это правило – «все включено», значительно снизило количество поломок бытовых приборов, поскольку датчики издают звуковой сигнал, или посылают SMS сообщениями владельцам, а те имеют возможность быстрого реагирования на возникающие проблемы.

Подобрать вариант подходящий по количеству предлагаемых функций и стоимости сегодня не доставляет труда.

---

Все товары

Реле контроля сети

Полезные советы для выбора и настройки прибора

Это необходимая модель аппарата.

• рабочий диапазон 170-265В;
• наличие возможности выбирать порог срабатывания;
• индикаторы напряжения;
• время отключения;
• время задержки восстановления функциональности электросистемы;
• наибольшее напряжение или пропускаемый ток (при выборе оборудования следует брать устройство мощнее на 20-30%).

Аппарат монтируется в щитке после счетчика в разрыв фазного провода и никак иначе. В устройстве напряжения нет встроенной защиты от его резких сбоев. Поэтому стоит поставить автоматический выключатель, а уже затем монтировать РКН. Обычно применяются 2 схемы:

1. С прямой нагрузкой через реле напряжения – привычная схема подключения реле контроля напряжения в жилых зданиях.

2. Подсоединение нагрузки с установкой магнитного пускателя.Схема используется, если мощность имеющегося прибора недостаточна.

Настройку всегда начинают с регулировки данных порога срабатывания и значений допустимого напряжения. Пороги настраивают то, что они защищают, системным образом одновременно. При кратковременных небольших перепадах мощности время отключения устанавливают максимально. Задержку на включение настраивают индивидуально в зависимости от подключенного оборудования после консультации со специалистом.

Если подвержена постоянным перепадам напряжения, рекомендуется установить стабилизатор. Он выравнивает напряжение и убережет технику от рисков.

Реле контроля напряжения сети – отличное решение обычных для отечественной электросистемы проблем со скачками напряжения. Они по цене, просты в доступже и эксплуатации. Однако не стоит забывать, что некомпетентное вмешательство в работу электрической сети опасно не только для техники, но и для жизни. Поэтому разумнее всего будет доверить все необходимые электротехнические работы квалифицированным электрикам.

Высококачественные промышленные реле контроля Omron, Eaton, Schneider Electric, ABB по привлекательным ценам всегда можно подобрать в нашем интернет-магазине – самостоятельно, или обратившись к нашим специалистам.

Реле для однофазной сети

---

Назначение

Реле напряжения контроля предназначено для непрерывного контроля напряжения в сети переменного тока и защиты электроустановок, электроприборов от аварийной в сети (перепадов напряжения, обрыва нулевого провода).
Реле измеряет напряжение в сети и на выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.
Применение
Реле напряжения для защиты чувствительного к перепадам напряжения оборудования и приборов, компьютеров, систем обработки информации, холодильного оборудования и т. п. Могут работать как для защиты промышленного оборудования, так и для защиты квартир (обычно в квартирах ставятся УЗО и автоматы, но от перепадов напряжения они не дают).

---

Ассортимент однофазных реле напряжения:

CP-700 – тип корпуса вилка-розетка, 150-310В AC, 16А, 1НО
CP-703 – установка в монтажную коробку Ø60 мм, 100-300В AC, 16А, 1НО
CP-708 – розеточный тип корпуса, установка в монтажную коробку Ø60 мм, 150-450В AC, 16А, 1НО
CP-710 – монтаж на DIN-рейке, 150-300В AC, 16А, 1НО / NC
CP-720 – монтаж на DIN-рейке, 50-450В AC, 16А, 1НО / NC
CP-720DC – Контроль напряжения постоянного тока, выбор напряжения контролируемой сети, 30-400В DC, 16A, 1НО / NC
CP-720DC-24 – Контроль напряжения постоянного тока, выбор напряжения контролируемой сети, 7-100В постоянного тока, 16А, 1НО / NC
CP-721 – варисторная защита, память аварийных ситуаций, монтаж на DIN-рейке, 50-450В переменного тока, 30А, 1НО
CP-721-1 – варисторная защита, защита аварийных ситуаций, монтаж на DIN-рейке 50-450В AC, 63A, 1НО
CP-721-1 УХЛ2 – варисторная защита, память авария йных действий ,, монтаж на DIN-рейке -40 ℃ – + 55 ℃, 50-450В AC, 63A, 1НО
CP-722 – варисторная защита, память аварийных ситуаций, монтаж на DIN-рейке, 50-450В AC, 75А, 1НО

---

Реле напряжения и отсекатель напряжения | Вольтмаркет

Пять аргументов в пользу РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ:

1. максимальная скорость срабатывания – гарантия защиты техники. При опасных колебаниях напряжения, которые могут вывести электрооборудование из строя, реле напряжения срабатывает в считанных милисекунд, не давая малейшего шанса повредить аппаратуру;

2. минимальная цена – доступность для любого покупателя. Реле напряжения для целого дома или квартиры в районе 10 кВт имеют порядок нескольких сотен грн., Что ни в какой сравнение не идет с потенциальным ущербом, который может нанести некачественная электроэнергия;

3. простота конструкции – удобство в эксплуатации.Реле напряжения не требует прфоессиональных навыков для монтажа и подключения. Достаточно следовать простей официальным инструкциям, которые, к слову, доступны для скачивания на страницах товара;

4. корпус из самозатухающего пластика – безопасность. Самозатухающий пластик и клеммы из фибергласса – стандартный набор практически любого реле напряжения. Производители поставляются дальше в вопросе пожарной безопасности и устанавливают в корпус отсекателя термодатчик, контролирующий температуру плохого контакта;

5. регулируемые настройки – идеальная «подгонка» под Ваши нужды.Любое реле напряжения за редчайшим исключением имеет базовый настраиваемый функционал, позволяющий установить пределы срабатывания по напряжению и время задержки на повторное включение. Более широкий набор реле напряжения имеет более широкий набор параметров, позволяющий настроить полностью реакцию отсекателя на отдельные виды неисправностей, максимальный ток и т.д.

Как выбрать реле напряжения?

Как и раньше, стабильная и долговечная электрооборудование зависит от функций сетевого напряжения, однако оборудование становится все более точным и требовательным, что практически обязывает потребителя пользоваться екателями напряжения во избежание отказов и поломок бытовых приборов. Казалось бы, нет ничего проще, чем объединить устройство контроля напряжения и прерыватель нагрузки , но отзывы покупателей говорят о противоположном: купить нужный отсекатель напряжения стало сложно благодаря их большому разнообразию на рынке Украины.

Современные реле напряжения отличаются компактными размерами и умной электроникой, превосходят своих предшественников по дизайну и выполнены в любой форме и цветах. Им свойственны различные настройки порога отключения и времени включения после настройки параметров сети, различная погрешность в измерении напряжения, а также потребляемая и коммутируемая мощность .Не менее важным критерием выбора является и цена прибора.

Рекомендуем купить реле с учетом следующего:

• диапазон минимального и максимального входного напряжения;
• суммарная мощность приборов, которые можно подключить к отсекателю напряжения;
• порог срабатывания защиты;
• установки таймера на включение;
• возможность работы в непрерывном режиме;
• наличие тепловой защиты на контактах реле
• энергонезависимой памяти для сохранения настроек прибора;
• наличие заземляющего контакта и удобство подключения к удлинителям и розеткам;
• особенности монтажа и эксплуатации.

Разновидности реле напряжения в зависимости от способа подключения:

1. «Вилка-розетка». Эти реле напряжения предназначены для защиты какого-либо одного от сети колебаний. Чаще всего такие отсекатели подключают к холодильникам. Максимально допустимый ток напряжения реле формата «Вилка-розетка» обычно не больше 16А, что как раз и объясняется ориентированностью на один мощный прибор.
2. Удлинитель. Крайне комфортное внешнее исполнение реле напряжения.Вы подключаете отсекатель в розетку, а блок розеток (от 2 до 6 штук) устанавливаете куда Вам удобно. При покупке отсекателя в виде удлинителя обращайте внимание, что максимально допустимый ток таких реле напряжения чаще всего сопоставим с аналогами «Вилка-розетка», ввиду чего подключением большого количества потребителей можно легко перегрузить прибор, что приведет к защитному отключению.
3. Реле на DIN-рейку. Самый распространенный тип реле напряжения. Отсекатели на DIN-рейку монтируются в электрощитовой и осуществляет защиту всего электрооборудования в доме или квартире. Если для вашей сети свойственны постоянные перепады напряжения, рекомендуем все же установить варианты подключения в розетку, которые будут выполнять защитное отключение только чувствительных потребителей, а не всей техники в доме.

Технические характеристики современных реле напряжения

На современном этапе развития электроприборов большинства отсекателей напряжения в магазинах Харькова, Киева и Днепра микропроцессор, который позволяет плавно и точно регулировать верхний и нижний пороги срабатывания реле.Шаг настройки обычно составляет 1 В . Нижний порог отключения, как правило, устанавливается в пределах 130-210 В , тогда как верхний порог можно отрегулировать в пределах 225-280 В. У многих заводских настройки напряжения установлены в диапазоне от 175 В до 253 В .

Напряжение в сети можно с помощью вольтметра, данные которого представлены на цифровом дисплее. Максимально допустимым напряжением на входе, как правило, считается 400 В при возможности пиковых скачков напряжения до 630 В . Производители некоторые расширяют возможности реле напряжения, устанавливают в его корпусе трансформатор тока. Это устройство позволяет измерять ток нагрузки, который отображается на дисплее (нередко даже – на дополнительном дисплее). В таких моделях пользователь может, добавить допустимого напряжения, выставить максимальный ток.

Реле напряжения рассчитаны на непрерывную эксплуатацию в сети, устанавливаются на DIN-рейку или непосредственно в розетку. Многие модели имеют заземляющий контакт.Оповещение о работе или отключении прибора осуществляется с помощью светодиодной индикации в зеленом или красном цвете соответственно на передней панели корпуса. Иногда отсекатели имеют энергонезависимую память, хранит не только установленные параметры, но и аварийные сообщения.

В большинстве случаев мощность приборов, которые можно подключить к реле напряжения, колеблется от 2,2 кВт до 22 кВт , однако при выборе модели необходимо использовать мощность с запасом 20-30%. Это связано с тем, что некоторые пользователи, в составе которых есть электродвигатели (к примеру, холодильник), имеют пусковые токи, многократно превышающие номинальную мощность, потребляемую прибором в обычном режиме.

Важнейшим параметром отсекателя напряжения является его быстродействие, сниженное у некоторых моделей до нескольких миллисекунд и заставее регулировка пользователя. Если же перепады напряжения не носят лавинный характер, а амплитуда колебаний лишь немного выходит за установленные рамки, отсекатель обычно отсчитывает время задержки, чтобы исключить ложные срабатывания.Реле напряжения не способно выровнять напряжение, но эффективно защищает электротехнику в замыкании, перекоса фаз (для трехфазной сети), перегрузки, перепадов напряжения или обрыва нейтрали . После возникновения опасной ситуации в сети прибор включается через 10 секунд , если другое значение таймера не установлено.

Клиенты из городов Киева найдут в нашем интернет-магазине реле напряжения с наилучшими отзывами и по разумной цене. Мы стараемся держать весь ассортимент на нашем центральном складе. Днепр (Днепропетровск), проспект Богдана Хмельницкого, 15. Там же, в демонстрационном зале, вы сможете протестировать выбранное вами реле или (почему бы и нет) стабилизатор напряжения.

контроль напряжения в сети – Prix

Специальное предложение для контроля напряжения в сети на aliexpress

Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or.Une envie de control напряжения в сети? N’allez pas plus loin! Nous Proposons des milliers de produits dans toutes les catégories de vente, afin de удовлетворительно, кому вы завидуете. Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous Trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des mode de paiement sûrs et pratiques, quel que soit le montant et la Quantité de votre командовать.

Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles.Вот контроль напряжения в сети va faire envie à tous vos proches, croyez-nous! »

AliExpress для сравнения, чтобы узнать о различных ценностях и рекламных акциях. Notre site regroupe également des commentaires de véritables client, chaque produit étant noté selon plusieurs commerciaux. Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies.Il voussuppit de suivre les consils des миллионов клиентов удовлетворяет услуги по номинальной стоимости ».

Alors n’attendez plus, offrez-vous votre / vos контроль напряжения в сети! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant». C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux.Pensez à les récupérer pour obtenir ce (s), контроль напряжения в сети при подключении “

”

Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous Engagementons à leur offrir le meilleur.

Датчик для установки напряжения в сети питания, контроль фазы

Описание датчика

Датчик для контроля наличия сети 220В предназначен для контроля наличия / отсутствия напряжения в сети электропитания.Он включается в сеть до источника бесперебойного питания, выход датчика подключается к цифровому входу устройств. При наличии напряжения в сети датчик имитирует замыкание цифрового входа на землю, тем самым формируя на нем уровень логического 0 (все цифровые входы устройств серий PING2 и РING3 подтягивающие резисторы, формирующие на свободном входе уровень логической 1). Имеется светодиодная индикация наличия напряжения в сети. Вход и выход датчика гальванически развязаны между собой. При необходимости длины кабеля датчика можно самостоятельно увеличить до 100м.

ется модификация датчика (Комбинированный датчик наличия сети 220В и напряжения на аккумуляторе PS2), предназначенный для контроля наличия напряжения в сети 220В и для измерения напряжения на аккумуляторе . Датчики PS2 могут выпускаться в различных модификациях. , рассчитанных на разные значения номинального аккумулятора напряжения: 12, 24, 48, 60 и 96В.

Таблица. Совместимость датчика с устройствами EQUICOM.

Пример: К устройству PING3 (-knock) можно подключить 4 датчика PS1 и 1 датчик PS1-EXT или PS2. Таким образом одно устройство PING3 (-knock) может одновременно контролировать 5 независимых источников напряжения 220В. Можно отдельный датчик “повесить” на каждую фазу.

Обратите внимание! При подключении к Equicom РING2 (-knock) выход датчика будет подключен к разряду данных DX0.

Важно! При подключении к устройству контроля РING3 (детонация) выход датчика будет подключен к входу «Датчик мощности».В настройках входа установить отрицательную полярность входного сигнала.

в начало

---

Технические характеристики:

Максимальное переменное входное напряжение, В	250
Входное напряжение, ниже которого гарантированно диагностируется отсутствие сети, В	100
Входное напряжение, выше которого гарантированно диагностируется наличие сети, В	150
Максимальный потребляемый от сети ток, мА	2,5
Тип выхода	открытый коллектор
Максимально допустимое напряжение на выходе, В	30
Максимально допустимый ток выхода, мА	150
Состояние выхода при наличии напряжения в сети	замыкание на общий провод
Максимальный ток утечки при отсутствии напряжения в сети, мА	0. 1
Размеры корпуса, мм	48х42х22
Масса, г	110

Техническая документация:

---

Датчик выпускается в нескольких модификациях:

PS1 – выход в виде двух проводов для подключения к винтовым клеммникам любого устройства EQUICOM.Необходимо соблюдать полярность при подключении – черный провод должен быть соединен с клеммой “GND”.

PS1-EXT – имеет разъем HU-05, предназначенный для подключения к разъему устройств расширения EXT Equicom серий PING2 и PING3, в которых имеется данный разъем.

PS2 – Комбинированный датчик PS2 предназначен для контроля наличия напряжения в сети электропитания и для измерения напряжения на аккумуляторе. Датчик зажима сетевой шнур с вилкой для подключения к сети 220В и провод с помощью типа “крокодил” для подключения к клеммам аккумулятора. Датчики PS2 могут выпускаться в различных модификациях, рассчитанных на разные значения номинального напряжения аккумулятора: 12, 24, 48, 60 и 96В.

в начало

© EQUICOM.ru

SVL0005, Монитор сетевого напряжения для контроля напряжения электросети переменного тока

Модуль для контроля электросети переменного тока.Модуль замеряет сетевое напряжение в течение всего цикла с момента последнего сброса. На дисплее поочередно отображается: максимальное, минимальное и текущее напряжение сети, измеренное в текущем цикле, а также текущий цикл измерения.

Для контроля трехфазной сети рекомендуется использовать три модуля, по одному для каждой фазы.
Питание модуля осуществляется от измеряемого сетевого напряжения. Для запаса питания используется литиевый элемент типа CR2032 (идет в комплекте).Использование источника питания, позволяет писать «историю сети» в тот момент, когда сетевое напряжение отсутствует или имеет перебои.

Индикатор разряда элемента питания отображает состояние элемента питания. Состояние элемента проверяется при отключении модуля от сети. Три деления – батарея новая. Одно деление или их отсутствие – требуется замена батареи.
Счетчик циклов циклов – после кнопки «сброс», начинает регистрировать минимальное и максимальное значения с «чистого» при этом счетчик циклов увеличивается на единицу.Эта опция полезна в тех случаях, когда необходимо контролировать сетевое напряжение в помещении, где каким-либо образом может быть произведен несанкционированный сброс.

При использовании модуля без элемента питания, происходит сброс напряжения ниже 50..150В, при этом счетчик циклов будет увеличиваться на единицу. Т.е при отсутствии элемента питания и плохой сети, часть периода может быть утеряна.

Режимы отображения:
_215U – минимальное напряжение в текущем цикле измерения.
220U – текущее напряжение в текущем цикле измерения.
235U – максимальное напряжение в текущем цикле измерения.

00037 – номер текущего цикла измерения. (максимальное показание циклов 99999, за тем следует 00000 и т.д)

Область применения:
– При некорректном поведении какого-либо электрооборудования, когда требуется исключить из сил скачки сетевого напряжения.
– Требуется проверить стабильность напряжения в помещении, планируемом под аренду офиса или производства.
– Дома и на даче, для круглосуточного контроля.
– При подозрительно частом выходе из строя бытовых приборов.
Перед использованием удалить защитную пленку с дисплея.

Внимание!
Модуль имеет гальваническую связь с электросетью !!! Устанавливать элемент питания только при отключенной от модуля сети!
Во избежание повреждения электрическим током, запрещается прикасаться к токоведущим частям модуля!
Эксплуатировать модуль, только после установки его в корпус из диэлектрика!
Показания приборостроения для ознакомления с качеством электросети и не могут являться аргументом в споре поставщика.
