LSI MegaRAID SAS 9240-8i Загрузка драйверов для Windows 10, 11, 7, 8 / 8.1, Vista (64/32 бит)

Вы запускаете: unknown OS

Драйверы найдены в нашей базе драйверов.

Дата выпуска драйверов: 14 Nov 2021

специальное предложение

Ваша ОС: Выбрать ОС:Windows 2000Windows XPWindows VistaWindows 7Windows 8Windows 8.1Windows 10Windows 11Mac OS

См. дополнительную информацию об инструкциях по Outbyte и деинсталяции instrustions. Пожалуйста, просмотрите Outbyte EULA и app.privacy

Нажмите «Загрузить сейчас», чтобы получить средство обновления драйверов, которое поставляется с драйвером LSI MegaRAID SAS 9240-8i :componentName.

Утилита автоматически определит подходящий драйвер для вашей системы, а также загрузит и установит драйвер LSI MegaRAID SAS 9240-8i :componentName. Инструмент обновления драйверов – это простая в использовании утилита, которая представляет собой отличную альтернативу ручной установке, признанной многими компьютерными экспертами и компьютерными журналами. Инструмент содержит только последние версии драйверов от официальных производителей. Он поддерживает такие операционные системы, как Windows 10, Windows 11, Windows 8 / 8.1, Windows 7 и Windows Vista (64/32 бит). Чтобы загрузить и установить драйвер LSI MegaRAID SAS 9240-8i :componentName вручную, выберите нужный вариант из списка ниже.

LSI LSI MegaRAID SAS 9240-8i Драйверы

  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 4. 32.0.32 Дата выпуска: 17 Sep 2010 Размер файла: 890.8KB
    Система: Windows XP, Windows XP 64-bit, Windows Vista, Windows Vista 64-bit, Windows 7, Windows 7 64-bit, Windows 8, Windows 8 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000
  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 6. 701.07.00 Дата выпуска: 30 Aug 2013 Размер файла: 3.1KB
    Система: Windows 8 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000
  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 6. 704.12.00 Дата выпуска: 30 May 2014 Размер файла: 20.2KB
    Система: Windows 2003, Windows Vista, Windows 8.1 64-bit, Windows 8 64-bit, Windows 7 64-bit, Windows XP, Windows 7, Windows 8, Windows Vista 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000
  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 6. 706.06.00 Дата выпуска: 12 Nov 2014 Размер файла: 12.6KB
    Система: Windows XP, Windows XP 64-bit, Windows Vista, Windows Vista 64-bit, Windows 7, Windows 7 64-bit, Windows 8, Windows 8 64-bit, Windows 8.1, Windows 8.1 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000
  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 6. 707.07.00 Дата выпуска: 06 Mar 2015 Размер файла: 12.7KB
    Система: Windows XP 64-bit, Windows Vista, Windows Vista 64-bit, Windows 7, Windows 7 64-bit, Windows 8, Windows 8 64-bit, Windows 8.1, Windows 8.1 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000
  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 6.
    710.11.00
    Дата выпуска: 24 Nov 2015 Размер файла: 16.5KB
    Система: Windows Vista, Windows Vista 64-bit, Windows 7, Windows 7 64-bit, Windows 8, Windows 8 64-bit, Windows 8.1, Windows 8.1 64-bit, Windows 10, Windows 10 64-bit, Windows 11, Windows 11 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000
  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 6. 712.13.00 Дата выпуска: 02 Sep 2016 Размер файла: 11.0KB
    Система: Windows Vista, Windows Vista 64-bit, Windows 8, Windows 8 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000
  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 6. 713.05.00 Дата выпуска: 18 Nov 2016 Размер файла: 11.1KB
    Система: Windows 8, Windows 8 64-bit, Windows 8.1, Windows 8.1 64-bit, Windows 10, Windows 10 64-bit, Windows 11, Windows 11 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000
  • Имя оборудования: LSI MegaRAID SAS 9240-8i
    Тип устройства: Контроллеры Жестких Дисков Manufactures: LSI
    Версия драйвера: 6. 714.18.00 Дата выпуска: 22 Oct 2018 Размер файла: 4.9KB
    Система: Windows 8, Windows 8 64-bit, Windows 8.1, Windows 8.1 64-bit, Windows 10, Windows 10 64-bit, Windows 11, Windows 11 64-bit
    Идентификатор оборудования: PCI\VEN_1000&DEV_0073&SUBSYS_10021458, PCI\VEN_1000&DEV_0073&SUBSYS_10541000, PCI\VEN_1000&DEV_0073&SUBSYS_14581002, PCI\VEN_1000&DEV_0073&SUBSYS_30351054, PCI\VEN_1000&DEV_0073&SUBSYS_92401000, PCI\VEN_1000&DEV_0073&SUBSYS_92A11000

Была ли эта страница полезной?

Какой процент пользователей установили драйверы LSI?

92% установил драйвер

Какой процент пользователей не помог этой статье?

8% не помогло

LSI00200 Контроллер LSI MegaRAID SAS 9240-8i (RTL) PCI-Ex8

Mini-SAS (SFF8087) Да

Mini-SAS (SFF8088) Нет

SAS (SFF8484) Нет

URL картинки https://impulsteh. ru/image/import_files/5e/5e00077d2ad411ea817000155d01c802_bd7142d32add11ea817000155d01c802.jpg

URL товара https://impulsteh.ru/lsi00200-kontroller-lsi-megaraid-sas-9240-8i-rtl-pci-ex8-8-port-sas-sata.html

Внешние порты нет

Внутренний порт 2x SFF-8087

Возможности Создание массивов из SAS и SATA дисков, быстрая инициализация; изменение уровня RAID и увеличение об

Интерфейс PCI-Express 8x

Интерфейс подключения устройств SAS

Низкопрофильный Нет

Поддерживаемые уровни RAID 0, 10, 1, 50, 5

Поддержка HDD большого объема Поддержка дисков объемом более 3 Тб

Тип SAS Нет

Тип оборудования SATA RAID контроллер, SAS RAID контроллер

Чип LSISAS2008, интегрированный XOR процессор Power PC 440 533 МГц

Разборки с LSI MegaRAID SAS 9240-8i

Собственно, поставили задачу поднять на SuperMicro X9SCI/X9SCA CentOS. Сервер слабенький, но дисков напихано 8 штук по 2 терабайта каждый. В поставку входит рэйд-контроллер LSI MegaRAID SAS 9240-8i. Заходим на сайт производителя и внимательно изучаем документацию. Скачиваем последние версии прошивки, драйверы, утилиты.
Обновление прошивки проходит с помощью утилиты MegaCli из ОС (на выбор DOS, Windows, Linux, FreeBSD, VMware, Solaris). В моем случае я сначала разбил диски на 2 виртуальных диска (2 в “зеркало”, остальные в 5-й рэйд) и установил на один из них CentOS 6. Можно и выполнить прошивку рэйд-контроллера до установки, не суть важно. Главное, чтоб не пропало питание во время прошивки.

Установка утилиты тривиальна:
sudo rpm -ivh MegaCli-8.05.06-1.noarch.rpm
cd /opt/MegaRAID/MegaCli/

Сохранить текущую конфигурацию:
./MegaCli64 -CfgSave -f RaidCfgSave -a0

Распаковать прошивку в в папку с утилитой и выполнить прошивку:
./MegaCli64 -adpfwflash -f imr_fw.rom -a0

Цифра после a в предыдущих командах это номер адаптера в системе (в моем случае один адаптер с индексом 0). Узнать количество адаптеров можно командой ./MegaCli64 -adpCount

Перезагрузиться:
sudo reboot

Также на сайте производителя можно скачать пакет с MIBS. Требуется установка net-snmp:
sudo yum -y install net-snmp net-snmp-utils

Установка пакета от LSI
rpm -ivh sas_snmp-12.08-0303.x86_64.rpm

Копирование конфигурационного файла:
sudo mv /etc/snmp/snmpd.conf /etc/snmp/snmpd.conf.def
sudo cp /etc/lsi_mrdsnmp/lsi_mrdsnmpd.conf /etc/snmp/snmpd.conf

Перезапуска служб:
sudo service snmpd restart
sudo service lsi_mrdsnmp restart

Добавить в автозагрузку:
sudo chkconfig snmpd on
sudo chkconfig lsi_mrdsnmpd on

Скопировать MIBS в директорию с другими MIBS:
sudo cp /etc/lsi_mrdsnmp/sas/LSI-AdapterSAS.mib /usr/share/snmp/mibs/LSI-AdapterSAS.mib.txt

Проверка:
snmpwalk -v1 -c public 127.0.0.1 -m LSI-MegaRAID-SAS-MIB .1.3.6.1.4.1.3582

Выбор контроллера SAS

Контроллеры

Конечно, сложные IT-проекты могут быть выполнены силами наших инженеров «под ключ» — от планирования до внедрения и поддержки. Но среди наших клиентов есть большое число маленьких компаний с небольшим парком серверов, где периодически требуется сделать выбор на уровне отдельных компонентов. Надеемся, что данная статья поможет нашим клиентам самостоятельно выбрать SAS HBA или RAID-контроллер, соответствующий решаемым задачам и бюджету.

В данной статье рассматривается продукция только двух производителей SAS-контроллеров — Avago (до поглощения — LSI) и Adaptec (торговая марка принадлежит компании PMC-Sierra). Есть ещё несколько производителей SAS RAID и HBA контроллеров: ATTO, Areca, HighPoint — но они почти не представлены на российском рынке. Intel использует продукты Avago (LSI) в качестве основы для своих RAID-контроллеров.


Контроллер Avago 9250-4i

HBA или RAID?

SAS HBA (Host Bus Adapter) — простой контроллер SAS, обеспечивающий лишь передачу команд от хоста к дискам или другим таргетам. Никакого кэширования, оптимизации команд, размещения метаданных на дисках.

Контроллер SAS RAID отличается от HBA архитектурой. Микрокод RAID-контроллера обеспечивает широкий функционал: организация массивов из подключённых дисков, оптимизация обработки команд (переупорядочивание, объединение команд, кэширование). Для всего этого требуется более производительный процессор, желательно с аппаратной поддержкой рассчёта контрольных сумм для RAID-5 и RAID-6. По сути получается небольшой встраиваемый компьютер с процессором, памятью, достаточно сложной операционной системой. Хост не получает прямого доступа к дискам, а работает только с виртуальными дисками, массивами (массив может состоять из даже из одного диска), которые презентует ему RAID-контроллер

Традиционное утверждение о том, что аппаратные RAID-контроллеры всегда обеспечивают существенно более высокий уровень производительности системы в целом за счёт отсутствия нагрузки процессор и наличия аппаратных блоков расчёта контрольных сумм, является излишне категоричным. Для современных процессоров даже нагрузка, связанная с обработкой записи на RAID-6 не является сколь-нибудь значительной. MDRAID в Linux может обеспечить приемлемый уровень производительности, а Microsoft Storage Spaces при добавлении SSD в качестве кэша и/или быстрого яруса может масштабироваться нескольких сотен тысяч IOPS. Ещё один пример — системы хранения данных на базе ПО RAIDIX в своё время появились из-за необходимости обеспечить высокую производительность (несколько ГБ/с при последовательном доступе) для хранения и обработки медиаконтента, которую невозможно было получить с использованием аппаратных RAID-контроллеров.

В тоже время вычислительные возможности процессора RAID-контроллера не безграничны. Например, пределы для контроллеров на базе LSI 2108 (SAS2 первого поколения, на этом чипе до сих пор производятся контроллеры Avago 9250 и 9260) — 2,8 / 1,3 ГБ/с на чтение/запись при последовательном доступен в RAID-5 и 6, для доступа небольшими блоками 4КиБ — 130 тысяч IOPS. Даже один современный серверный SSD может обеспечить больше 100 тыс. IOPS на чтение, так что такой контроллер легко может стать узким местом для производительности дисковой подсистемы. В то же время SAS2 HBA того же поколения на чипе LSI 2008 обеспечивают предел уже в 320 тыс. IOPS. Лимиты современных RAID-контроллеров — более полумиллиона IOPS и 4-6ГБ/с, но HBA по-прежнему могут обеспечить более высокую производительность.

Преимущество RAID-контроллера — во встроенных средствах управления, достаточно совершенных алгоритмах обработки отказов и наличии энергонезависимой (при наличии модуля защиты) памяти, использование которой для кэширования может существенно (в разы) увеличить производительность при некоторых типах нагрузки.

В настоящее время жёстких различий нет. Большая часть SAS HBA от Avago может использовать прошивку IR (Integrated RAID), которая обеспечивает базовый RAID-функционал: построение массивов 0, 1E и 10 из небольшого числа дисков вместе с базовыми сервисами (проверкой целостности, поддержкой hot-spare дисков, возможностью расширения объёма массива на лету). И наоборот — контроллеры Adaptec серий 7 и 8 могут предоставлять хосту прямой доступ к отдельным или всем дискам (HBA mode). Но в первом случае вы получите низкую производительность, во втором — высокую цену.

Что же выбрать? Всё зависит от конкретных задач. В случае подключения внешних СХД выбора, как правило, нет, нужен именно HBA. Для относительно бюджетных решений без использования СХД, связанных с хранением большого объёма данных и последовательной нагрузкой (резервное копирование, видеонаблюдение), лучше выбрать RAID-контроллер. Для тяжёлых нагрузок, связанных со случайным доступом (например, высоконагруженные СУБД), и при наличии большого числа подключаемых SSD стоит внимательно изучить ограничения выбранного контроллера.

SAS HBA нужны для следующих применений:

  • Подключение внешних систем хранения данных, ленточных накопителей*
  • Необходимость в обеспечении прямого доступа к дискам, т.е. любые решения, не использующие аппаратный RAID: программный RAID средствами ОС, VMware VSAN и другие технологии распределенного хранения данных и т. д.
*При выборе HBA для подключения СХД необходимо ориентироваться на список совместимости.

RAID-контроллеры:

  • Необходимость обеспечения независимой от ОС отказоустойчивой дисковой подсистемы
  • Совместимость (например, с VMware ESXi)
  • Необходимость в упрощении обслуживания локальной дисковой подсистемы
  • Список SAS HBA

    Все современные контроллеры LSI (Avago) имеют обозначение количества и типа портов (внутренние или внешние) в названии: цифра на конце обозначает количество портов (одиночных линий SAS, а не 4x разъёмов), i — internal (внутренние), e — external (внешние).

    Наименование контроллеров Adaptec by PMC: первая цифра — поколение, вторая (или двузначное число для 16-портовых контроллеров) — количество внутренних портов, третья — количество внешних портов. Одна или две буквы на конце: H — HBA-контроллер, Z — наличие встроенного модуля защиты кэша, Q — поддержка технологии SSD-кэширования (Adaptec MaxCache).

    Вендор Модель Порты Поколение SAS Форм-фактор Хост-интерфейс IOPS-лимит Примечание
    Avago 9211-4i 4i SAS2 (6Гбит) LP PCI-E 2.0 x4 160k IR: RAID 0, 1, 1E, 10
    Avago 9211-8i 8i SAS2 (6Гбит) LP PCI-E 2.0 x8 320k IR: RAID 0, 1, 1E, 10
    Avago 9201-16i 16i SAS2 (6Гбит) FH PCI-E 2.0 x8 430k
    Avago 9201-16e 16e SAS2 (6Гбит) FH PCI-E 2.0 x8 430k
    Avago 9212-4i4e 4i + 4e SAS2 (6Гбит) LP PCI-E 2.0 x8 320k IR: RAID 0, 1, 1E, 10. Внутренние порты — одиночные SATA-разъёмы
    Avago 9207-8e 8e SAS2 (6Гбит) LP PCI-E 3.0 x8 650k
    Avago 9207-8i 8i SAS2 (6Гбит) LP PCI-E 3.0 x8 650k IR: RAID 0, 1, 1E, 10
    Avago 9207-4i4e 4i + 4e SAS2 (6Гбит) LP PCI-E 3.0 x8 650k IR: RAID 0, 1, 1E, 10
    Avago 9206-16e 16e SAS2 (6Гбит) LP PCI-E 3.0 x8 1M SFF8644
    Avago 9300-4i 4i SAS3 (12Гбит) LP PCI-E 3.0 x8 1M IR: RAID 0, 1, 1E, 10
    Avago 9300-4i4e 4i + 4e SAS3 (12Гбит) LP PCI-E 3.0 x8 1M IR: RAID 0, 1, 1E, 10
    Avago 9300-8i 8i SAS3 (12Гбит) LP PCI-E 3. 0 x8 1M IR: RAID 0, 1, 1E, 10
    Avago 9300-8e 8e SAS3 (12Гбит) LP PCI-E 3.0 x8 1M IR: RAID 0, 1, 1E, 10
    Avago 9300-16e 16e SAS3 (12Гбит) FH PCI-E 3.0 x8 2M
    Avago 9300-16i 16i SAS3 (12Гбит) FH PCI-E 3.0 x8 2M
    Avago 9302-16e 16e SAS3 (12Гбит) FH PCI-E 3.0 x16 2.8M
    Adaptec by PMC 6405H 4i SAS2 (6Гбит) LP PCI-E 2.0 x4 280k
    Adaptec by PMC 6805H 8i SAS2 (6Гбит) LP PCI-E 2.0 x4 280k
    Adaptec by PMC 7805H 8i SAS2 (6Гбит) LP PCI-E 3. 0 x8 800k SFF8643
    Adaptec by PMC 71605H 16i SAS2 (6Гбит) LP PCI-E 3.0 x8 800k SFF8643
    Adaptec by PMC 7085H 8e SAS2 (6Гбит) LP PCI-E 3.0 x8 800k SFF8644
    Adaptec by PMC 70165H 16e SAS2 (6Гбит) LP PCI-E 3.0 x8 800k SFF8644

    Актуальные на сегодняшний день HBA от компании Avago (до поглощения — LSI) относятся к трём разным поколениям:

    • Первое поколение SAS2, чип 2008 и его модификации (4-портовый 2004 и 16-портовый 2116), используется в контроллерах 9211, 9200, 9201, 9212. Эти контроллеры можно формально считать устаревшими, но они всё ещё представлены на рынке по относительно низким ценам. Производительность по сегодняшним меркам является вполне достаточной для большинства применений. Ещё одна причина выбрать HBA на базе LSI 2008 — совместимость с некоторыми ОС (например, некоторые разновидности Solaris) или внешними СХД.
    • Второе поколение SAS2, чип 2308, используется в контроллерах серии 9207 и 9206-16e, последний использует два таких чипа через мост PCI-E. Увеличена тактовая частота и добавлена поддержка PCI-E 3.0.
    • Последнее поколение — чип 3008, вся современная линейка HBA серии 930x. До 1 миллиона IOPS, в 16-портовых 2-чиповых контроллерах — до 2 миллионов. Но при этом контроллеры на базе LSI 3008 стоят на четверть дороже, используют другой драйвер (и, например, под FreeBSD <9 его нет), могут иметь проблемы со старыми дисками или СХД. Если вам действительно нужны поддержка SAS3, более высокий лимит по IOPS, а проблем связанных с совместимостью нет, то стоит использовать именно эти HBA.
    Почти все SAS2 и SAS3 HBA от Avago, кроме моделей с внешними портами и 9300-16i поддерживают аппаратный RAID (функционал Integrated RAID) с некоторыми ограничениями:
    • Поддержка RAID 0, 1, 1E, 10
    • Максимум 2 массива на контроллер
    • Максимум 10 дисков в одном массиве
    • Максимум 14 дисков могут быть входить в состав массивов, включая 1 или 2 hot-spare
    • Не поддерживается создание нескольких массивов на одной дисковой группе
    От Integrated RAID не стоит ожидать высокой производительности, предназначение IR — простая защита целостности для серверов со слабонагруженной дисковой подсистемой. Например, зеркало под ОС. Важный момент: IR влияет на производительность даже при отсутствии RAID-томов. Так что если вам не нужен функционал Integrated RAID, то стоит заменить прошивку с IR на IT (Initiator-Target).

    В арсенале Adaptec by PMC сейчас есть два поколения SAS2 HBA — 6 и 7. Шестая серия несмотря на отсутствие поддержки PCI-E 3.0 и ограниченную производительность благодаря низкой цене не считается устаревшей. 6405H и 6805H стоят существенно дешевле, чем Avago 9211-4i и 9211-8i, так что при отсутствии факторов, ограничивающих совместимость (например, нужна поддержка старых веток FreeBSD), их вполне можно рассматривать. Важный момент — HBA от Adaptec долгое время не поддерживали т.н. multi-LUN устройства, т.е. с несколькими LUN на одном таргете. Сюда относятся дисковые системы хранения и ленточные автозагрузчики/библиотеки. Так что эти HBA можно использовать только с дисками, дисковыми полками (по-другому SAS JBOD’ы, корпуса с SAS-экспандерами), поддержка multi-LUN появилась, но обеспечивается работа только с ленточными устройствами из списка совместимости.

    Список SAS RAID

    Вендор Модель Порты Поколение SAS RAID Кэш Защита кэша Форм-фактор Хост-интерфейс IOPS-лимит Примечание
    Avago 9240-4i 4i SAS2 (6Гбит) 0, 1, 5, 10, 50 LP PCI-E 2.0 x8 16 дисков в RAID
    Avago 9240-8i 8i SAS2 (6Гбит) 0, 1, 5, 10, 50 LP PCI-E 2.0 x8 16 дисков в RAID
    Avago 9250-4i 4i SAS2 (6Гбит) 0, 1, 10 512 BBU08 LP PCI-E 2.0 x8 130kдо 8 дисков. Возможность апгрейда до 9260-4i
    Avago 9260-4i 4i SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 512 BBU08 LP PCI-E 2. 0 x8 130k
    Avago 9260-8i 8i SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 512 BBU08 LP PCI-E 2.0 x8 130k
    Avago 9280-4i4e 4i + 4e SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 512 BBU08 LP PCI-E 2.0 x8 130k
    Avago 9280-8e 4i SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 512 BBU08 LP PCI-E 2.0 x8 130k
    Avago 9261-8i 8i SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 512 BBU08 LP PCI-E 2.0 x8 130k
    Avago 9271-4i 4i SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 1024 BBU09 или CVM01 LP PCI-E 3. 0 x8 370k
    Avago 9271-8i 8i SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 1024 BBU09 или CVM01 LP PCI-E 3.0 x8 370k
    Avago 9286-8e 8i SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 1024 BBU09 LP PCI-E 3.0 x8 370k
    Avago 9286CV-8e 8i SAS2 (6Гбит) 0, 1, 10, 5, 60, 50, 60 1024 CVM01 (incl.) LP PCI-E 3.0 x8 370k
    Avago 9341-4i 4i SAS3 (12Гбит) 0, 1, 5, 10, 50 LP PCI-E 3.0 x8 32 диска в RAID
    Avago 9341-8i 8i SAS3 (12Гбит) 0, 1, 5, 10, 50 LP PCI-E 3. 0 x8 32 диска в RAID
    Avago 9361-4i 4i SAS3 (12Гбит) 0, 1, 10, 5, 60, 50, 60 1024 CVM02 LP PCI-E 3.0 x8 600k
    Avago 9361-8i 8i SAS3 (12Гбит) 0, 1, 10, 5, 60, 50, 60 1024 CVM02 LP PCI-E 3.0 x8 600k
    Avago 9361-4i4e 4i + 4e SAS3 (12Гбит) 0, 1, 10, 5, 60, 50, 60 1024 CVM02 LP PCI-E 3.0 x8 600k
    Avago 9380-8e 8e SAS3 (12Гбит) 0, 1, 10, 5, 60, 50, 60 1024 CVM02 LP PCI-E 3.0 x8 600k
    Adaptec by PMC 6405E 4i SAS2 (6Гбит) 0, 1, 1E, 10 128 LP PCI-E 2. 0 x1 30k не поддерживает экспандеры
    Adaptec by PMC 6805E 8i SAS2 (6Гбит) 0, 1, 1E, 10 128 LP PCI-E 2.0 x4 30k не поддерживает экспандеры
    Adaptec by PMC 6405 4i SAS2 (6Гбит) 0, 1, 1E, 5, 5EE, 6, 10, 50, 60 512 AFM-600 LP PCI-E 2.0 x8 50k
    Adaptec by PMC 6805 8i SAS2 (6Гбит) 0, 1, 1E, 5, 5EE, 6, 10, 50, 60 512 AFM-600 LP PCI-E 2.0 x8 50k
    Adaptec by PMC 6445 4i + 4e SAS2 (6Гбит) 0, 1, 1E, 5, 5EE, 6, 10, 50, 60 512 AFM-600 LP PCI-E 2.0 x8 50k
    Adaptec by PMC 71605E 16i SAS2 (6Гбит) 0, 1, 1E, 10 256 LP PCI-E 3. 0 x8 530k
    Adaptec by PMC 7805 8i SAS2 (6Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 LP PCI-E 3.0 x8 530k
    Adaptec by PMC 71605 16i SAS2 (6Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 LP PCI-E 3.0 x8 530k
    Adaptec by PMC 71685 16i + 8e SAS2 (6Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 FH PCI-E 3.0 x8 530k
    Adaptec by PMC 78165 8i + 16e SAS2 (6Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 LP PCI-E 3.0 x8 530k
    Adaptec by PMC 72405 24i SAS2 (6Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 FH PCI-E 3. 0 x8 530k
    Adaptec by PMC 7805Q 8i SAS2 (6Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 (incl.) LP PCI-E 3.0 x8 530k SSD-кэш
    Adaptec by PMC 71605Q 16i SAS2 (6Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 (incl.) LP PCI-E 3.0 x8 530k SSD-кэш
    Adaptec by PMC 8405 4i SAS3 (12Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 LP PCI-E 3.0 x8 750k
    Adaptec by PMC 8805 8i SAS3 (12Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 LP PCI-E 3.0 x8 750k
    Adaptec by PMC 8885 8i + 8e SAS3 (12Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 LP PCI-E 3. 0 x8 750k
    Adaptec by PMC 81605Z 16i SAS3 (12Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 (incl.) LP PCI-E 3.0 x8 750k
    Adaptec by PMC 8885Q 8i + 8e SAS3 (12Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 (incl.) LP PCI-E 3.0 x8 750k SSD-кэш
    Adaptec by PMC 81605ZQ 16i SAS3 (12Гбит) 0, 1, 1E, 5, 6, 10, 50, 60 1024 AFM-700 (incl.) LP PCI-E 3.0 x8 750k SSD-кэш

    Линейка контроллеров Avago (LSI):

    • Бюджетные контроллеры iMR (Integrated MegaRAID) — 9240-4i/8i (LSI 2008, SAS2), 9341-4i/8i (LSI 3008, SAS3). Построены на базе HBA-шных чипов, используют аппаратный RAID, но с несколько отличным от Integrated RAID функционалом: RAID 0/1/10/5/50, до 16/32 (контроллеры 9240/9341 соответственно) дисков в массиве, максимум 8 массивов. Производительность, как и в случае IR невысока, а в RAID-5 из-за отсутствия кэша и блока аппаратного расчёта контрольных сумм — достаточна лишь при отсутствии каких либо особых требований к производительности.
    • Контроллеры на базе LSI 2108 — SAS2 первого поколения: 9260, 9261, 9280. Отлично себя зарекомендовавшие контроллеры, выпускающиеся уже много лет. По-прежнему пользуются большим спросом благодаря привлекательной цене. Достаточная для большинства применений производительность с HDD (2,8 / 1,3 ГБ/с на чтение/запись в RAID-6). По современным меркам имеют недостаточную производительность для работы с SSD (лимит примерно 100 тыс. IOPS, и то при покупке лицензии FastPath). Второй минус — вместо современной защиты кэша по схеме “суперконденсаторы + флеш-память” поддерживается только классический BBU с Li-ion аккумулятором, требующим периодической замены и плохо переносящим перегрев. Впрочем, какое-то время поставлялись разновидности и с флеш-защитой — LSI 9260CV-4i/8i.
    • Контроллеры на базе LSI 2208 — SAS2 второго поколения: 9271, 9286. Увеличена производительность, добавлена поддержка флеш-защиты кэша (модуль CacheVault), поддержка PCI-E 3.0. Некоторое время выпускались варианты под PCI-E 2.0 — 9265, 9266, 9285, но сейчас они потеряли актуальность. Эти контроллеры были основной “рабочей лошадкой” на протяжении нескольких последних лет, но сейчас постепенно вытесняются следующим поколением с поддержкой SAS3.
    • Контроллеры на базе LSI 3108 — SAS3 первого поколения: 9361, 9280. Дополнительно увеличена производительность, поддерживается только CacheVault для защиты кэша, и главное — поддержка SAS3. Причем данные контроллеры в связке с экспандерами Avago поддерживают технологию DataBolt, позволяющую передавать данные между контроллером и экспандером на скоростях SAS3 даже при использовании дисков SAS2. Цены пока что чуть выше, чем на предыдущее поколение.
    • Отдельно выделяется контроллер Avago 9250-4i. Он позиционируется в качестве альтернативы бюджетным Adaptec 6405E и 6805E, но имеет некоторые особенности и отличия:
      • Используется шина PCI-E 2.0 x8 вместо x1 или x4 у Adaptec 6405E/6805E. Считать это преимуществом или недостатком — зависит от наличия нужного слота.
      • Использует тот же чип, что и полноценные MegaRAID контроллеры серии 9260 — LSI 2108. Объём кэша — 512МБ вместо 128МБ, поддерживается защита кэша (модуль BBU08).
      • Главное — возможность путём установки специального аппаратного ключа превратить контроллер в полноценный LSI 9260-4i.
      • Существует только 4-портовая модель, хоть и с поддержкой до 8-ми дисков (через экспандер).

    Контроллеры на базе чипов Avago (LSI) широко используются различными производителями серверов, в том числе и Supermicro. В случае Supermicro характеристики и производительность встроенных контроллеров Supermicro соответствуют “родным” продуктам LSI за некоторыми исключениями:

    • RAID-контроллеры на базе LSI 2208, распаянные на материнских платах (например, X9DRH-7F) не поддерживают модуль CacheVault (из-за отсутствия дополнительного разъёма поддерживается только BBU09) и имеют ограничение на 16 дисков. Supermicro предлагает разблокировку лимита на количество дисков за отдельную плату.
    • RAID-контроллеры на базе LSI 3108, распаянные на материнских платах имеют ограничение на 16 дисков. Supermicro предлагает разблокировку лимита на количество дисков за отдельную плату. Модуль CacheVault CVM02 от обычных контроллеров LSI к ним не подходит, работают только с Supermicro BTR-TFM8G-LSICVM02.
    • Отдельный контроллер AOC-S2208L-H8iR отличается от Avago (LSI) 9271-8i большим количеством поддерживаемых дисков — 240 вместо 128-ми.
    • HBA на базе LSI 2308 — Supermicro AOC-S2308L-L8e и AOC-S2308L-L8i (аналог — LSI 9207-8i) отличаются прошивками. Первый работает только с прошивкой IT (режим чистого HBA) и не поддерживает прошивку IR.

    MegaRAID Advanced Software — дополнительный функционал для контроллеров Avago (LSI). Лицензии поставляются электронно либо в виде аппаратного ключа.

    • MegaRAID CacheCade Pro 2.0 — SSD-кэш. Поддерживается Write-Through и Write-Back. Максимальный объём кэша — 512ГБ. При кэшировании записи рекомендуется отказоустойчивая конфигурация для SSD в кэш-пуле — RAID-1 или RAID-10. Уже есть бета-версии прошивок с поддержкой до 1ТБ, в дальнейшем планируется увеличить лимит до 2ТБ, как у Adaptec.
    • MegaRAID FastPath — оптимизация работы с SSD. В настоящее время актуален только для контроллеров SAS2 первого поколения на чипе LSI 2108. Без активированного FastPath лимит производительности уменьшается до 80 тыс. IOPS. Для контроллеров на базе 2208 и более новых FastPath бесплатен и активирован по умолчанию.
    • MegaRAID Recovery — позволяет создавать снапшоты силами контроллера. Это может пригодиться, например, для восстановления системных томов после неудачного обновления ОС. Поддерживается до восьми снапшотов на каждый массив, 504 снапшота максимум. К сожалению, из-за низкого спроса дальнейшая разработка Recovery не ведётся, и данная опция недоступна для новых контроллеров SAS3.

    Линейка контроллеров Adaptec by PMC:

    • Серия 6E — контроллеры SAS2 начального уровня. В сравнении с обычными контроллерами 6-й серии (см. ниже) объём кэша уменьшен до 128МБ без поддержки модуля защиты, RAID — только 0, 1, 10 и 1E. Обеспечивают более высокий уровен производительности, чем Avago (LSI) 9240/9341, но не поддерживают RAID-5 и SAS-экспандеры. Особенность — контроллеры 6405E и 6805E используют шину PCI-E 2.0 x1 и x4 соответственно, т.к. ориентированы в том числе использование в рабочих станциях и простых ПК, где слотов x8 и x16 может не хватить.
    • Серия 6/6T — контроллеры SAS2 первого поколения. По характеристикам примерно соответствуют первому поколению SAS2 контроллеров LSI на базе чипа 2108. Производительность при последовательном доступе в RAID 5/6 ограничена на уровне 2 / 1 ГиБ/с на чтение/запись соответственно, при доступе блоками 4КиБ — 50000 IOPS, что совсем немного по современным меркам. Если вам не нужна топовая производительность, то 6-ая серия будет хорошим выбором, так как данные контроллеры поддерживают суперконденсаторную защиту кэша и продаются по сравнительно небольшой цене. Adaptec 6805T отличается от обычного 6805 расположением разъёмов — в верхней части платы, как у LSI 9260-8i.
    • Серия 7 — контроллеры SAS2 второго поколения. Существенно увеличена производительность, переход на шину PCI-E 3.0, объём кэша увеличен до 1ГБ, компактные разъёмы miniSAS-HD. С точки зрения архитектуры — это первый контроллер, имеющий 24 собственные линии SAS, что положительно сказывается на производительности и габаритах многопортовых решений. Раньше многопортовые (> 8 портов) контроллеры имели распаянный на плате дополнительный экспандер, что увеличивало цену, габариты, тепловыделение и ухудшало совместимость с дисками. В 7-й серии есть интересные модели: 71685 и 78165, которые могут заменить два отдельных контроллера или, например, 71605(Q), позволяющий решить задачу получения единой дисковой подсистемы в 2U корпусах с корзиной на 16 дисков (Supermicro 213 и платформы на их основе).

      Возможности SSD-кэширования и отличия от Avago/LSI (Adaptec MaxCache 3. 0): до 2ТБ кэша, поддержка RAID 10, 1E и RAID-5 для SSD в кэш пуле (т.е. можно получить защищённый кэш-пул на нечётном количестве дисков), возможность использования части объёма SSD для создания пользовательских томов.

      Ещё одна особенность новых контроллеров — отсутствие фирменного RAID-5EE, что делает невозможным быструю миграцию таких томов переходе со старых контроллеров. RAID-5EE представлял собой обычный RAID-5 с распределённым hot-spare (пустыми страйпами), т.е. позволял немного увеличить производительность за счёт задействования дополнительного диска. С ростом объёма дисков RAID-5 уже давно перестал быть безопасным для надёжного хранения данных, но старые контроллеры недостаточно быстро работали с RAID-6. RAID-5EE был неким компромиссом, но сейчас необходимость в нём отпала.

    • Серия 7E — бюджетная разновидность 7-й серии. По аналогии с 6E оставлены только RAID 0, 1, 1E, 10 и уменьшен до 256МБ кэш.
    • Серия 8 — контроллеры SAS3 первого поколения. По производительности и другим характеристикам примерно соответствует контроллерам Avago (LSI) 9361, за исключением уникальных многопортовых моделей — 8885, 81605 и их разновидностями с поддержкой SSD-кэша.

    Часто задаваемые вопросы

    • В: Что произойдёт при замене контроллера (например, при апгрейде или выходе из строя), потеряю ли я данные?

      О: Метаданные с описанием конфигурации массива в современных контроллерах хранятся как в NVRAM самого контроллера, так и на дисках. Каждый производитель контроллеров использует свой формат метаданных, но, естественно, обеспечивается совместимость между контроллерами одной серии и обратная совместимость (контроллеры новой серии могут импортировать тома от старой или младшей серии). Следует обращать внимание на факторы, которые могут препятствовать импорту конфигурации: старый контроллер использует неподдерживаемый новым контроллером функционал (SSD-кэш, снапшоты через LSI Recovery, RAID-5EE), массивы в аварийном состоянии (просто в состоянии degrade, в процессе ребилда или расширения), более старая версия прошивки и т. п.

      См.: импорт конфигураций для контроллеров Adaptec, импорт конфигураций для контроллеров Avago (LSI).

    • В: Всегда ли необходима защита кэша? Заменяет ли её наличие ИБП?

      О: Для большинства нагрузок и конфигураций режим работы кэша Write-Back (когда контроллер сообщает хосту о завершении операции записи сразу после попадания данных в кэш) обеспечивает заметный прирост производительности. Особенно это заметно при случайном доступе к томам RAID-5 и 6 — без оптимизации (записи полного страйпа) производительность из-за необходимости перезаписи контрольных сумм будет снижена. Аварийное отключение питания приводит к потере данных, содержавшихся в кэше, но ещё не записанных на диски, что в свою очередь может привести к полной потере данных всего тома. ИБП не обеспечивает стопроцентную защиту, так как помимо простого отключения питания может произойти сбой материнской платы или контроллера.

      Для конфигураций, состоящих исключительно из SSD, оптимальная производительность на контроллерах Avago (LSI) и Adaptec достигается без WriteBack кэша, следовательно защита кэша становится необязательной.

    • В: Зачем нужны корпуса Supermicro с 2-экспандерными бэкплейнами (например, 216E26-Rxxx)? О: Все современные диски SAS имеют два физических порта. При подключении к 2-экспандерному бэкплейну первый порт каждого диска идёт на первый экспандер, второй порт — на второй. Помимо увеличения пропускной способности (что можно получить, подключив одиночный экспандер через два разъёма) мы получаем увеличение отказоустойчивости, что особенно полезно при каскадировании большого количества дисковых полок (SAS JBOD’ов). Используя разный порядок каскадирования для экспандеров можно добиться защиты от выхода из строя или отключения любой промежуточной дисковой полки.

      Второе применение — 2-узловые кластеры с использованием одного или нескольких общих дисковых полок. Примеры: Avago Syncro CS или Microsoft Storage Spaces.

    • В: Обязательно ли предусматривать наличие выделенной пары дисков для установки ОС?

      О: Как правило нагрузка на системный том является сравнительно небольшой (в основном это запись логов), так что в большинстве случаев достаточно средствами контроллера создать небольшой том на той же группе дисков, которая будет использоваться для основной нагрузки.

    • В: Поддерживают ли аппаратные RAID-контроллеры TRIM (SCSI UNMAP)?

      О: Не поддерживают, но при использовании серверных SSD при типовых серверных нагрузках это мало влияет на производительность и ресурс. См. подробности в этой статье.

    LSI MEGARAID SAS 9240-4I БЫСТРОЕ РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Скачать

    MegaRAID SAS 9240-4i и SAS

    9240-8i RAID-контроллеры

    Краткое руководство по установке

    Благодарим вас за покупку MegaRAID

    . RAID-контроллер

    или MegaRAID SAS 9240-8i RAID

    Контроллер

    . Перед установкой RAID-контроллера, пожалуйста,

    потратьте несколько минут, чтобы прочитать это руководство по быстрой установке. Если вы

    нужна дополнительная информация по любой теме, затронутой в этом руководстве,

    см. Соответствующие документы на MegaRAID Universal

    . Компакт-диск с программным обеспечением

    .

    Примечание:

    Запишите серийный номер контроллера в сейф

    на случай, если вам понадобится связаться с LSI.

    RAID-контроллер MegaRAID SAS 9240-4i и

    MegaRAID SAS 9240-8i RAID-контроллер PCI-Express

    2.0, половинные, полноразмерные RAID-контроллеры на базе

    LSISAS2008 Чип процессора ввода-вывода PCI Express-SAS / SATA.

    RAID-контроллер MegaRAID SAS 9240-4i управляет четырьмя

    внутренних порта SAS / SATA 6 Гбит / с через один SFF-8087 SAS

    x4 внутренний разъем.

    RAID-контроллер MegaRAID SAS 9240-8i управляет восемью

    внутренних порта SAS / SATA 6 Гбит / с через два SFF-8087 SAS

    внутренних разъема x4.

    Есть два различия между SAS 9240-4i RAID

    и RAID-контроллер SAS 9240-8i:

    – SAS 9240-4i поддерживает четыре порта и SAS

    .

    9240-8i поддерживает восемь портов.

    – SAS 9240-4i не имеет разъема для

    – порты с четвертого по седьмой.

    Примечание:

    SATA II – единственный тип SATA, поддерживаемый

    этих RAID-контроллеров.

    Р А И Д К О Н Т Р О Л Л Е Р И Н С Т А Л Л А Т И О Н

    ВНИМАНИЕ

    Шаг 1

    ®

    SAS 9240-4i

    Шаг 2

    ВНИМАНИЕ

    Шаг 3

    Сделайте резервную копию данных перед заменой

    !

    конфигурация системы. В противном случае вы можете потерять

    данных.

    Распакуйте RAID-контроллер

    Распакуйте RAID-контроллер в статический

    среда.Достаньте из антистатического пакета,

    .

    и осмотрите его на предмет повреждений. Если RAID-контроллер

    поврежден, или если MegaRAID

    Отсутствует компакт-диск с универсальным программным обеспечением

    Universal Software Suite, свяжитесь с

    .

    LSI или ваша поддержка MegaRAID OEM

    представитель.

    Компакт-диск содержит служебные программы, драйверы устройств

    для различных операционных систем, а следующие

    документация:

    • RAID-контроллеры MegaRAID 6 Гбит / с SAS

    Руководство пользователя

    • Руководство пользователя программного обеспечения MegaRAID SAS

    • Установка драйвера устройства MegaRAID SAS

    Руководство пользователя

    • Лицензионное соглашение на программное обеспечение

    Подготовьте компьютер

    Выключите компьютер и отключите питание

    шнура с задней стороны блока питания. Удалить

    чехол от компа.

    Перед установкой RAID-контроллера убедитесь, что

    !

    что компьютер отключен от питания

    и из любых сетей.

    Проверьте перемычки и разъемы

    Рисунок 1

    показывает расположение перемычек, а

    разъемы на SAS 9240-4i RAID

    Контроллер

    . Перемычки устанавливаются на заводе, а

    менять их обычно не нужно.

    ThinkServer TD340 – функции LSI MegaRAID SAS 9240-8i

  • Получите код ошибки 10 – устройство LSI MegaRaid SAS 9261-8i не запускается & период;

    Как я могу решить мою проблему с контроллерами хранилищ? Получите сообщение об ошибке: LSI MegaRaid SAS 9261-8i – устройство не запускается (код 10)

    Глядя на веб-сайт LSI, я вижу, что они выпустили драйвер, обновленный 8/10. Вам, вероятно, следует скачать и установить его.Вот первая часть файла прочтите мне по нему:

    ******************************************

    Corp. LSI MegaRAID Драйверы для Windows

    ******************************************

    Дата выпуска: 10.08.11
    ======================

    Я нашел это на http://www.lsi.com/support/products/Pages/MegaRAID%20SAS%209261-8i.aspx.

    Надеюсь, это поможет. Удачи.

  • LSI Megaraid SAS 9271-4i для vmware vsa

    Привет, мир

    У меня есть сборка 3 от поставщика оборудования 5.1 производственный хост esxi на базе Asus RS700-E7 с оперативной памятью 32 ГБ каждый.

    Они будут поддерживать до 24 виртуальных машин в среде с низким IOPS / с.

    Они будут запускать VSA для устройства vmware в рейде 10 на дисках sata.

    Продавец предлагает LSI 9260-4i Megarid. Я не уверен.

    Какой контроллер LSI Megaraid рекомендуют те, кто использовал их в прошлом для vmware VSA?

    Я также смотрю на LSI Megaraid SAS 9271-4i. Что быстрее на vsa для vmware с дисками WD и raid 10.

    Я использую 4 диска на хост, так что я тоже понимаю, почему некоторые люди используют контроллеры 8i.

    Заранее спасибо.

    На самом деле я использовал диски SAS 15 k в raid 5. Я уже ответил на свой вопрос по контроллеру рейда, поэтому отмечу это как ответ. Спасибо.

  • ESXi 5 & period; 0 & period; 0 не распознает том RAID на LSI MegaRAID & period;

    Привет

    У меня C220M3 с контроллером LSI MegaRAID SAS 9266-8i.Я использовал утилиту MegaRAID для создания тома RAID, который отображается как виртуальный диск 0 в MMIC. Моя установка ESXi 5.0.0 (на гибкой флэш-памяти) не распознает этот том, и я не могу использовать его в качестве хранилища данных.

    Есть идеи?

    Спасибо

    Joey

    Попробуйте использовать программу установки OEM customize для Cisco в качестве установочного виртуального образа с компакт-диска с помощью KVM или, в качестве альтернативы, вы можете записать его на компакт-диск:

    https://my.VMware.com/Web/VMware/details/esxi50/dHRAYnQldGViZHAlJQ==#drivers_tools

    Заира

  • Как сделать & двоеточие; установить Windows Server 2008 R2 & lpar; 64-bit & rpar; в ESXi 4 & period; 1 – 260247 с контроллером LSI Logic SAS & quest;

    Здравствуйте,

    У меня недавно установлен ESXi 4. 1 – 260247 на Fujitsu – Siemens GROUND RX300 S4 с двумя процессорами Intel Xeon E5420 @ 2,5 ГГц с 36 ГБ ОЗУ.

    Контроллер хранилища представляет собой LSI MegaRAID SAS 1078 6 x 750 ГБ SATA – диски, сконфигурированные с 3 логическими дисками xRAID-1. Версия BIOS 4.06 Ред. 1.04.2519

    Теперь я пытаюсь установить 64-разрядную версию Microsoft Windows Server 2008 R2 на виртуальную машину, но не могу найти виртуальный жесткий диск.

    Я пробовал со всеми типами контроллеров SCSI, но при запуске мастера «Создать виртуальную машину» он предлагает «LSI Logic SAS».”.” Я попробовал «LSI Logic parallel» и «VMware Paravirtual», но это не сработало. Тем не менее, я не пробовал «Parallel BusLogic», поскольку он явно говорит «не рекомендуется для этой гостевой операционной системы».

    Мне не удалось найти документацию о том, как и где я могу найти пилотную версию “LSI Logic SAS”, чтобы продолжить установку. Установка

    Windows Server 2008 R2 – это ISO-образ, полученный непосредственно от Microsoft eLicensing.

    Я также загрузил дискету с драйверами pvscsi – Windows2008.flp ‘и’ vmscsi.flp ‘с сервера ESXi, но программа не находит драйвер, подтверждающий установку Windows на них.

    Я также извлек файлы “windows.iso” с машины ESXi, но не драйверы туда же.

    Итак, мой вопрос, какая модель является “LSI Logic SAS”, я думаю, я могу загрузить эти LSI напрямую, я нужно знать, какая модель?

    Любая помощь приветствуется.

    Спасибо!

    С уважением

    Christian

    chrkad,

    Думаю, у вас такая же проблема, как и у меня.Пытался установить 2008 R2 и прошил драйвера?

    Проблема заключалась в повреждении ISO-образа Ms.

    Попробуйте загрузить ISO с помощью диспетчера загрузок на основе java. Это скажет вам, если ваша загрузка прерывается, как моя. Это также будет образ после завершения, чтобы убедиться, что у вас есть вся контрольная сумма. Просто скачивать по HTTP нет.

    Я обнаружил, что загружаю образ Дома, записываю DVD и понимаю, что в задней части офиса,

  • LSI MegaRaid 9240-8i на ESXi 5 & period; 0 MegaCli

    Я реализовал ESXi 5. 0 с контроллером LSI MegaRaid 9240-8i. Контроллер работает нормально, и мне удалось загрузить поставщика PMI, например, контроллер правильно отображается в состоянии работоспособности. Но я действительно хочу иметь возможность использовать инструмент командной строки MegaCli. Я загрузил исполняемый файл MegaCli, но когда я его запустил, он не может спросить libstorelib.so. Кто-нибудь знает, сколько я должен взимать за предоставление доступа? Я поискал по сайтам LSI и Vmware и ничего не нашел.

    Спасибо

    Cameron

    Скопируйте файл с хоста ESXi 4.1 существующий. его в файле / lib. Также, когда вы не копируете для копирования на том vmfs или NFS / lib, я сделал один раз и перезапустил, пуф ушел, пришлось повторить это снова

    Вот несколько фотографий, которые я сделал, когда обновлял прошивку на моем LSI Megaraid 9260 – 8i

  • LSI MegaRAID Storage Manager на VMware ESXi 4 & period; 0

    Привет, ребята.

    Пробовали установить на VMware ESXi 4.0 MegaRAID Storage Manager (IBM x 3550 M2) и использует контроллер RAID MegaRAID SAS 8808E для мониторинга состояния жесткого диска, но не может быть установлен, и он вернул ошибку в виде прикрепленного файла

    Мы выполнили процедуру, как показано в следующий веб-сайт ibm

    1.6 Система хранения MegaRAID Manager на сервере VMWare ESX

    Для установки MegaRAID Storage Manager

    на сервере VMWare ESX Server выполните следующие действия:

    1. Загрузите последнюю версию MSM на ibm.com

    2 разархивируйте и скопируйте MSM_linux_installer – 501.01.tar.gz на USB-ключ.

    3. с сервера ESX в корне консоли введите следующую команду

    для идентификации USB-устройства: fdisk-l

    4. введите следующую команду: mount / mnt / dev / {имя USB-устройства }

    5. введите следующую команду: cd / mnt

    6. введите следующую команду, чтобы скопировать MSM_linux_installer – 501. 01.tar.gz на оккупированных палестинских территориях

    файл: cp MSM_linux_installer – 501.01.tar.gz / opt

    7. введите следующую команду, чтобы распаковать пакет gunzip MSM_linux_installer – 501.01.tar.gz

    8 введите следующую команду, чтобы распаковать пакет tar – vxf MSM_linux_installer – 501.01.tar

    9. замените каталоги на путь / opt / disk

    10 tapez./vmware_install.sh для установки MSM

    11. Выберите версию VMware

    a. введите 1 для установки Vmware 3.5

    b введите 2 для VMware 4.0 install

    12.Выберите опцию storlib

    a. Введите n, если вы хотите использовать драйвер Storlib для Inbox

    b. Введите y, если вы хотите установить storlib, поставляемый с MSM

    IBM рекомендует выбрать «y» для использования в пакете с MSM, storlib, выбрав «n», может

    , потому что некоторые функции MSM не работают должным образом

    Я бы хотел бы знать, использую ли я правильную версию приложения Storage Manager Application MegaRAID для VMware ESXi 4. 0

    Если не можете, кто-нибудь, пожалуйста, посоветуйте, как продолжить установку и устранение неполадок

    Найдите файл с ошибками в виде прикрепленного файла

    Очень признателен за вашу помощь

    Заранее спасибо,

    Vignesh

    Проверьте, если помогите: vSphere unknown health status ‘vSphere’ eMware »»

  • Z820 с контроллером LSI 2308 sas не будет публиковать с установленным твердотельным накопителем Intel PCIe SSD & период;

    Z820 с контроллером LSI 2308 sas не будет публиковать с установленным Intel PCIe SSD.Система отлично работает с Sata 600 pro SSD для Windows и WD 4 ТБ Black seagate для хранения. Когда установлен твердотельный накопитель Intell 900 PCIe, система зависает, экран LSI Mini OROM остается белым. есть ли способ поставить контроллер LSI для перехода в слоты PCIe для загрузочных устройств?

    2 Xeon 2695, ОЗУ 64 ГБ, графика Nvidia Quadro K5000, 2 карты Intel 10 ГБ Ethernet.

    Спасибо за ответ. Фактически я отключил контроллер LSI и подключился к встроенному контроллеру SATA, и Z820 запускается и отлично работает с установленным PCIe SSD.

    Спасибо.

  • ThinkServer TD340 usb 3 & период; 0

    ThinkServer TD340 будет иметь внутренний USB 3.0?

    Erics8,

    Спасибо за терпение. Мне удалось собрать информацию, которую вы ищете, и, похоже, мой предыдущий ответ был неверным. Система имеет шесть портов USB, все из которых 2.0. У TD340, к сожалению, есть порты USB 3.0.

  • UCS C240 ​​M4 не запускается с HARD local при использовании MegaRAID SAS HBA 12 ГБ диска

    У меня новый сервер C240 ​​M4 с 12 ГБ MegaRAID SAS HBA.Я настроил ключевой виртуальный загрузочный диск (VD0) с 2 SSDS и дисками SAS TB в виртуальном диске RAID 5 (VD1) + глобальный горячий резерв с 5 1.

    Я без проблем установил ESXi на VD0, но VD0 не является загрузочным.

    Я попытался добавить локальный ЖЕСТКИЙ диск в порядок загрузки с помощью MMIC, но, похоже, он не вставлен при выборе загрузочного устройства.

    Любая помощь будет оценена.

    Настроенный порядок загрузки соответствует реальному порядку загрузки в MMIC?

    “Я попытался добавить локальный ЖЕСТКИЙ диск в порядок загрузки с помощью MMIC, но похоже, что он не вставлен при выборе загрузочного устройства.«

    Убедитесь, что RAID-контроллер включен в параметрах загрузки BIOS:

    Также убедитесь, что слоты PCIE включены:

    Если проблема не исчезнет, ​​дайте мне знать.

    -Уэс

  • Параллельно с LSI Logic SAS Изменение логики LSI

    Привет, ребята

    Мы обнаружили довольно медленную виртуальную машину Windows 2008 R2, и мы обнаружили, что используемый контроллер SCSI является параллельным LSI Logic, как можно изменить нас в LSI Logic SAS и запустить Windows 2008 в порядке?

    Большое спасибо

    Я написал статью о том, как это сделать, здесь: http: // wahlnetwork. com / 2011/12/20 / how-to-change-scsi-controller-type-on-a-vmware-vm /

    В вашем случае все наоборот, но инструкции работают одинаково (вместо этого просто идите параллельно с SAS).

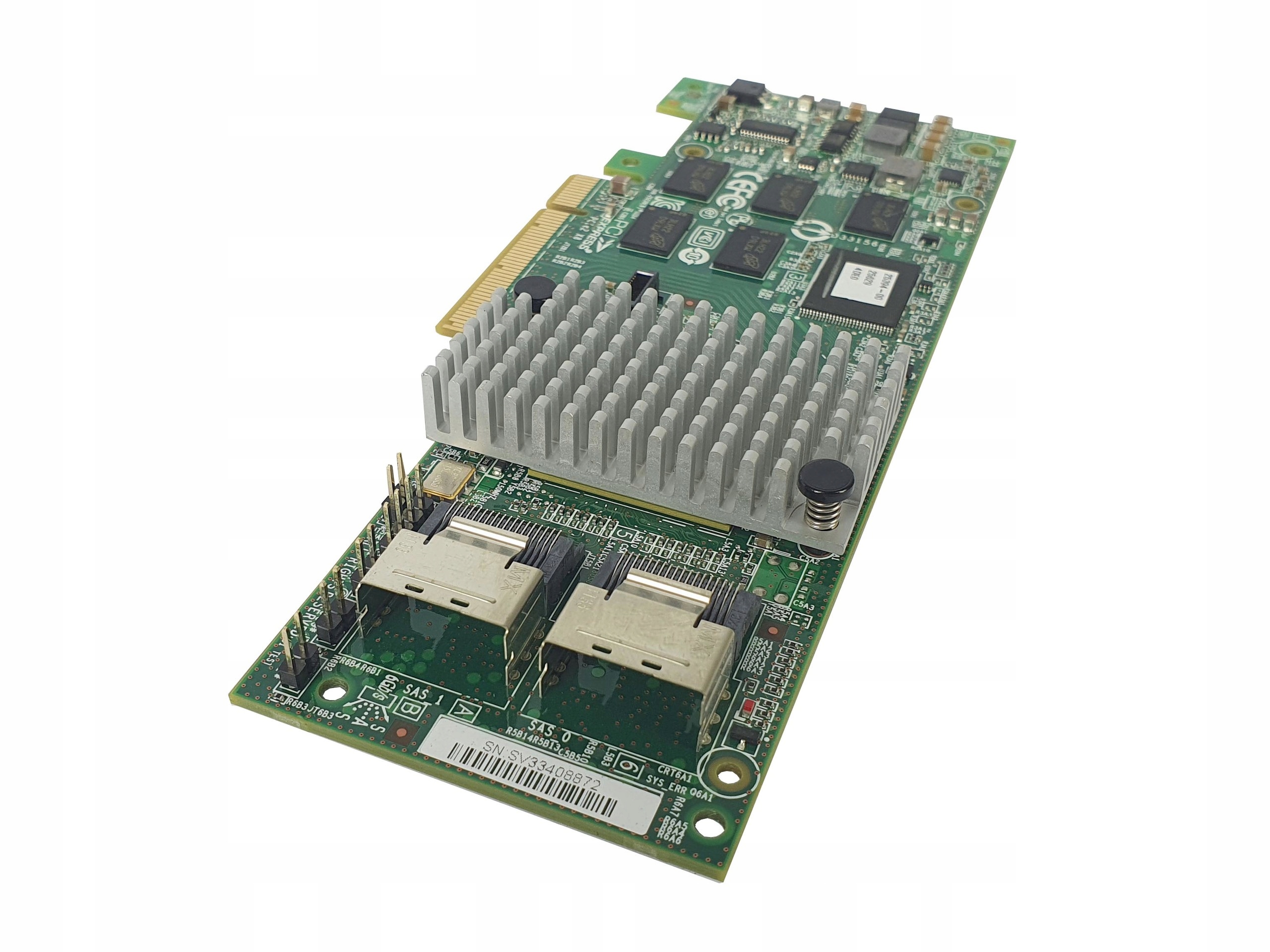

  • Проблемы с LSI MegaRaid 9260-8i и ESXi 4 & period; 1

    Здравствуйте,

    Это мой первый опыт виртуализации, и у меня все работает очень хорошо, за исключением одного: esxi 4.1 не позволяет мне использовать все хранилище, которое я выделил на моем столе RAID5 на моей карте LSI MegaRaid 9260-8i.Когда я захожу в клиент vSphere и пытаюсь создать хранилище данных, он распознает логический диск 2,73 ТБ, за исключением случаев, когда он создает, его размер составляет всего 739,5 ГБ. Я что-то упустил? Я не могу его расширить, и, похоже, он не работает с одного из физических дисков, я приложил несколько снимков экрана, чтобы проиллюстрировать проблему.

    Заранее благодарим за любую помощь!

    Вы создаете объемы 2Т и собираете их.

    Мне пришлось это сделать:

    localhost> / c4 установить autocarve = на

    локальный хост> / c4 добавить тип = диск = 0-3 имя = RAID0 raid0

    localhost> / c4 / u0 показать

    Состояние устройства% RCmpl% V / I / M VPort UnitType размер диапазона (ГБ)
    ——————————- —————————————–
    U0 RAID-0 ОК – 256K 5587 . 89
    U0-0 ДИСК ОК – p0 – 1396.97
    U0-1 ДИСК ОК – p1 – 1396.97
    U0-2 ДИСК ОК – p2 – 1396.97
    U0-3 ДИСК ОК – p3 – 1396.97
    U0 / v0 Объем – 2048
    Объем U0 / v1 – 2048
    Объем U0 / v2 – 1491,89

    Затем вы можете создать хранилище данных, используя три тома. Создайте его с помощью первого, а затем увеличьте с помощью двух других.

  • Создайте виртуальную машину с контроллером типа SCSI LSI logic SAS с PowerCLi

    Привет, ребята.

    IM сложность создания виртуальной машины с контроллером типа SCSI для «LSI Logic SAS». Командлет New – VM. Я изо всех сил пытаюсь найти, где создать тип контроллера?

    Если вы создаете виртуальную машину без указания диска, будет создан жесткий диск 1 типа SCSI размером 4 ГБ (0: 0) с контроллером 0 Parrall BusLogic SCSI по умолчанию.

    Что я хочу сделать, так это создать тонкий жесткий диск Prov. и создать SCSI LSI logic Контроллер SAS установлен на.

    New-VM -name VMSTORE23 – $ vmhost $ esxhost MemoryMB- 4096 NumCpu- 2 -NetworkName «Vlan 6 Machine Virtual Network» | Get-NetworkAdapter | Set-NetworkAdapter -Type Vmxnet3 -MacAddress ’00: 50: 56: 00: 00: 21 ‘ -confirm: $ false

    из I некоторые LucD, которые помогли указать значение сетевой карты в командлете New – VM следующим образом.Но я не могу добавить шланг для жесткого диска, например:

    | Get-жесткий диск | Вместе жесткий диск – хранилище данных $ хранилище данных – тонкий StorageFormat

    И я понятия не имею, как изменить тип контроллера SCSI или создать его с правильной конфигурацией?

    Любая помощь будет отличной,

    Заранее спасибо

    Эдди

    Приветствую, steddyeddie-

    У вас должна быть возможность использовать Set – жесткий диск и контроллер SCSI Командлеты Set для установки формата хранения вашего жесткого диска и Тип контроллера SCSI соответственно. Вы были близки по части игры – жесткий диск. Попробуйте что-нибудь вроде:

     ## получить объект виртуальной машины $ vmVMSTORE23 = Get-VM VMSTORE23 ## установить тонкий формат хранения жесткого диска $ vmVMSTORE23 | Get-HardDisk | Set-HardDisk -StorageFormat Thin ## устанавливает тип контроллера SCSI $ vmVMSTORE23 | Get-ScsiController | Set-ScsiController -Type VirtualLsiLogicSAS


    Его можно было бы вписать в ваш существующий порядок, чтобы сохранить его как хорошее слово, но для удобства чтения.

    Наслаждайтесь

  • Изменить тип контроллера scsi & sol; windows7Server64Guest и LSI Logic SAS

    Здравствуйте,

    Мне нужен логический контроллер, параллельный sas LSI Logic, scsi LSI.

    Причина в том, что этот коллега создал образ Windows 2008 R2, и я хочу установить машину в скрипте.

    Он использовал LSI Logic SAS.

    Когда я использовал PowerCLi для создания новой виртуальной машины с существующим диском, он создал параллельную LSI Logic . ..

    (конечно, я меняю его вручную, но я хотел бы полностью автоматизировать установку)

    мог кто-нибудь поможет мне в этом?

    Заранее большое спасибо

    Fred

    Вы когда-нибудь наблюдали переход SCSI-адаптера на паравиртуальный со сменой PowerCLI?

    Вместо VMware.Vim.ParaVirtualSCSIController вы выбираете объект VMware.Vim.VirtualLsiLogicSASController.

    Сообщите мне, что заставит вас работать, если я могу опубликовать образец.

    ____________

    Блог: Примечания LucD

    Твиттер: lucd22

  • Сбой рабочего процесса добавления диска при использовании контроллера SCSI LSI Logic SAS

    Я использую vCenter Orchestrator 4.0.1

    При попытке запустить рабочий процесс добавить диск на виртуальной машине, которая использует контроллер LSI Logic SAS SCSI, я получаю сообщение об ошибке «Контроллер не найден».

    Этот рабочий процесс находится в разделе: библиотека-> VIM 3-> Управление виртуальными машинами-> управление устройствами

    Рабочий процесс добавления диска поддерживает контроллер LSI Logic SAS? Если это не так, вы не знаете, как создать свой собственный рабочий процесс добавления на диск, который будет работать с этим контроллером?

    Спасибо!

    Какой плагин вы настроили для взаимодействия с виртуальным центром? плагин 3. 5 или плагин 4.0? Если вы использовали плагин 4.0, вы должны использовать рабочий процесс library-> VC-> *, чтобы использовать правильные объекты.

  • 509 Превышен предел пропускной способности

    509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
