Маркировка проводов и кабелей: обозначение жил, изоляции, оболочки

Провод — одна неизолированная или одна либо более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой. Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может быть броня и защитные покровы.

Буквенная и цифровая маркировка жил и изоляции кабелей

Неизолированные провода обозначаются первыми буквами металла проводника:

М — медный,
А — алюминиевый,
AT — алюминий тянутый,
С — стальной,
АС — сталеалюминиевый.

Изолированные провода и кабели с медными жилами не имеют специальных обозначений металла жилы; провода и кабели с алюминиевой жилой имеют букву А в начале маркировки.

Аналогично бумажная изоляция для кабелей не обозначается, в то время как другие виды изоляции проводов и кабелей обозначаются соответствующими буквами:

Р — резиновая,
В — поливинилхлоридная,
Н — найритовая (негорючая резина),
Э — эмалевая.

Маркировка кабельных оболочек

Материалы оболочек кабелей маркируются соответствующей первой буквой:

С — свинцовая,
А — алюминиевая,
В — поливинилхлоридная,
Н — найритовая,
Р — резиновая.

В значительном большинстве буква Г, входящая в обозначение проводов, указывает, что они гибкие (многопроволочная жила), а в обозначении кабелей — что оболочка или защитная броня голые (отсутствует слой пряжи для защиты от коррозии при прокладке в земле или воде) или что кабель гибкий.

Бронированные кабели с ленточной броней имеют в маркировке букву Б, с проволочной броней — П или К.

В марке изолированных проводов первая буква обозначает материал провода (при медных жилах обозначение отсутствует), вторая буква — П обозначает провод, третья — материал изоляции.

В обозначении могут быть также буквы, характеризующие другие элементы конструкции:

О — оплетка,
Т — для прокладки в трубах,
П — плоский,
Ф — металлическая фальцованная оболочка,
С — для скрытой прокладки или для сельского хозяйства.

Провода и кабели различаются количеством жил (в основном от 1 до 4), сечением и номинальным напряжением.

Ещё одно интересное видео о маркировке в электрике смотрите ниже:

Стандартными являются следующие сечения жил: 0,35; 0,5; 0,75; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000 мм2.

Цветовая маркировка кабелей

Провода изготовляют с изоляцией на напряжение 380, 660 и 3000 В переменного тока.

Маркировка проводов и кабелей, ее виды и стандарты

Разновидность кабельной продукции предполагает четкую систематизацию, упрощающую его использование и применение. Это может быть маркировка кабельных окончаний, наносимая в процессе прокладки и монтажа или цифровой маркер, применяющийся в крупных трассах и коммуникациях.

Здесь речь пойдет о наиболее широкой в использовании, заводской маркировке, единую систему используемую в процессе производства. Она призвана информировать не только профессиональных монтажников, но пригодится и рядовым пользователям в быту, будь то подключение розеток и светильников или же замене кабельных линий, помогая с идентификацией продукции на месте.

В этой статье будет рассмотрен кабель русского производства и общие вводные параметры.

Расшифровка кабеля

Главными маркировками при расшифровке кабельной продукции являются

буквенная
цветовая

Они позволяют понять: вид и область применения, используемые материалы жилы и изоляции, вид возможной защиты, сечение, его подключение и многое другое.

Расшифровка буквенных маркировок

Буквенный маркер имеет такую структуру

1-я позиция	Материал жилы	“А” – алюминий если буквы нет, жилы медные
2-я позиция	Из чего сделана изоляция	“В” – ПВХ (поливинилхлорид) “П” – полиэтилен “Пв” – сшитый полиэтилен “Пс” – самозатухающий полиэтилен “Р” – резина “НР” – негорючая резина “Г” – отсутствие защитного слоя (голый) “Ф” – фторопласт “Ц” – пленочная изоляция (для монтажных проводов) “К” – кабель контрольный (назначение) “КГ” – кабель гибкий
3-я позиция	Тип защитной оболочки (если есть)	“А” – алюминиевая “С” – свинцовая “П” – полиэтиленовый шланг “Пу” – полиэтиленовый шланг усиленный “В” – ПВХ шланг “Р” – резина
4-я позиция	Вид брони (если есть)	“БС” – броня свинцовая “БбГ” – стальная профилированная лента “Бб” – две стальные ленты “Бл” – броня из 2-х стальных лент с подушкой (под ней) из пластмассовых лент “Бн” – стальные ленты, поверх которых намотана негорючая защитная оболочка “К” – стальные проволоки, покрытые защитной стальной лентой “Д” – стальная оплетка из двух проводов “П” – стальная плоская проволока
5-я позиция	Вид наружного покрова, конструкция кабеля	“Г” – защита от коррозии (гидроизоляция), если “Г” отсутствует – есть защита от механических нагрузок “Э” – экранированный (обычно алюминиевая фольга) “О” – провода в изоляции, соединенные обмоткой “В” – если буква последняя – бумажная изоляция, если после нее есть другие – ПВХ “Шв” – защита в виде винилового шланга “Шп” – защита в виде полиэтиленового шланга “Шпс” – полиэтилен самозатухающий “нг” – негорючий состав

Примеры

Название/Картинка

Расшифровка

Описание

КГН

“К” – кабель

“Г” – гибкий

“Н” – в резиновой маслостойкой оболочке, не распространяющей горение

Кабель Гибкий Негорючий используется в основном в судостроении, для этого он и был разработан. Благодаря своим свойствам этот кабель способен выдерживать воздействия агрессивной окружающей среды. Возможно его применение в любых других сферах, там где надежность обычного гибкого кабеля может быть недостаточной: например, для производства мостовых кранов и грузозахватных механизмов, механизмов подъема, талей и тельферов.

АВВГнг

“А” – Алюминиевая токопроводящая жила

“В” – Изоляция жил из поливинилхлоридного пластиката

“В” – Оболочка из поливинилхлоридного пластиката

“Г” – Отсутствие защитных покровов

“нг” – Оболочка из поливинилхлоридного пластиката пониженной горючестиа

Кабель АВВГнг 1х35 – кабель с проводящими жилами из алюминия (от 1 до 5) сечением от 2,5 до 240 кв.мм,(ож, мн). Кабель рассчитан на неподвижные установки на напряжение переменного тока до 0,66кВ частотой 50Гц или на напряжение постоянного тока около 1,6 кВ (в 2,4 раза больше переменного).

Цветовая маркировка кабеля

Определившись с видом и типом кабеля, переходим к его подключению. Здесь нам необходимо представлять цветовые решения. Такая систематизация кабельных жил помогает упростить взаимодействие с проводниками (нейтраль/ноль, фаза, заземление/«земля») и дальнейшую эксплуатацию.

Таблица цветов кабеля

Маркировка проводов и кабелей при монтаже: ПУЭ, в электрощитах

Одним из важнейших элементов при монтаже является маркировка кабельных линий и проводов. Это делается в распределительных щитках, шкафах, практически во всех устройствах распределения линий электропередач, начиная от подстанции до отдельного потребителя.

Цели маркировки проводов

Обозначение кабельных линий и проводов производится с целью упростить монтажные работы, ремонт и профилактическое обслуживание объектов в процессе эксплуатации. Для повышения мер безопасности, которые снижают вероятность аварийных ситуаций и травматизма обслуживающего персонала.

Фактически маркировка начинается при изготовлении кабелей и проводов, производители обязаны делать изоляцию проводов разного цвета, который устанавливают международные требования, российские руководящие документы ПУЭ (Правила устройства электроустановок), ПТЭЭП (правила тех.эксплуатации электроустановок), разные ГОСТы и стандарты. Читайте также статью: → «Маркировка проводов (N, PE, L)». На оболочке кабелей печатается маркировка, которая несет информацию о его характеристиках:

количестве и сечении проводов в кабеле;
тип изоляции;
из какого метала провода;
о материале внешнего слоя изоляции и многое другое.

Все эти меры недостаточны для достижения максимальной безопасности и не предоставляют обслуживающему персоналу информации о назначении линий кабелей и отдельных участков электропроводки. В процессе монтажа в распределительных устройствах на кабели и провода наносится дополнительная маркировка, где отображается не только характеристики кабелей, но и его назначение в данной цепи.

Указывается перечень основных параметров:

марка кабеля;
с какого объекта приходит;
длинна;
назначение и другие данные по мере необходимости.

Чтобы маркировка производилась удобно и быстро, для проводов с различными характеристиками, по диаметру и изоляции придумали несколько способов. Маркерные конструкции отличаются, но все они обеспечивают четкую и долговременную надпись.

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

В большинстве случаев обозначения ставят на кабель или провод после его прокладки, но при определенных обстоятельствах приходится это делать раньше. Когда в местах распределения ограниченное пространство, опасные работы на высоте и другие причины. Читайте также статью: → «Маркировка кабеля. Буквенная, цветовая маркировка». В таких случаях используют:

ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
Термоусадочные изолирующие трубки;
Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
Самоклеущиеся нейлоновые маркеры;
Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;

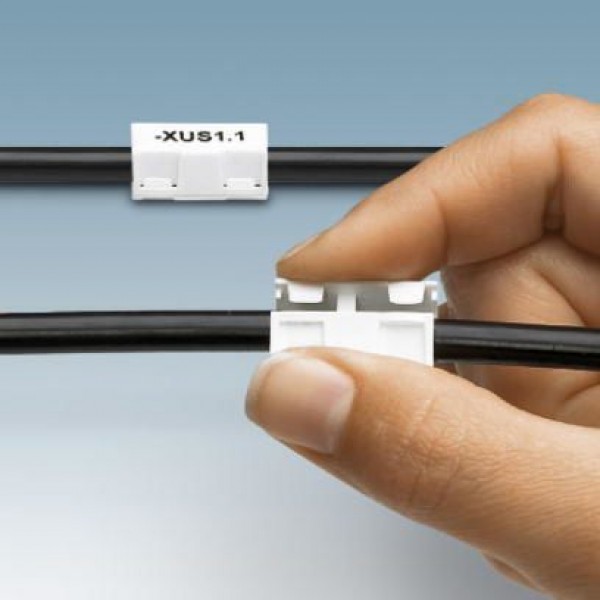

Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ Клипсы РА Клипсы Р

Тип	Профиль	Описание	Размеры
PA		Кольца закрытого профиля для проводов среднего и большого диаметра.	4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм²
PY		Кольца закрытого профиля для проводов малого диаметра.	1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм²
PC		Клипсы открытого профиля для закрепленных проводов.	5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм²
PK		Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали.	Для проводов и жгутов произвольного диаметра

Печатающие устройства и приборы

Для нанесения надписей на элементы маркировки были разработаны специальные приборы, которые можно разделить на несколько видов:

Переносные автоматические и полуавтоматы

принтер Canon MK 1500

Одним из современных аппаратов автоматической печати на стикерах, ПХВ кембриках и термоусадочных трубках считается принтер Canon MK 1500.

Имеется возможность выбирать несколько видов шрифта, устанавливать режимы обрезки на различных интервалах. Скорость печати 2.5 см в минуту, на 20 мм трубке можно напечатать 35 маркеров за минуту с 5-ю полноразмерными символами.

Hotmarker M-3E

Hotmarker M-3E принтер печатает символы на кабелях, кембриках и плоских лентах, методом горячего теснения. Нагретые матрицы принтера впечатывают краску в оболочку кабеля. Матрица имеет форму колеса, на котором 10 + пробел символов, всего 7 матриц, это позволяет формировать тысячи комбинаций. Данный принтер способен маркировать изделия диаметром 13 мм.

Стационарные принтеры

Brady LabelMark

Используются на крупномасштабных производствах, где необходимо маркировать большие объемы продукции с разными видами маркеров. Благодаря программному обеспечению Brady LabelMark быстро перестраивается с одной программы на другую. В течении 6.5 секунд печатает символы и наклеивает бирку на кабель.

Программа размещается на обычном ПК, с него передается принтеру. Для управления программой и работе на принтере не требуется особой высококвалифицированной подготовки. Аппарат имеет высокое разрешение печати, до 300dpi это позволяет печатать мелкие шрифты и четкие изображения логотипов. Символы наносятся на провода с диаметрами 1.5-15.2 мм, максимальные размеры маркера 50,8 Х 50,8 мм.

Технические характеристики
Технология печати	термотрансферная
Разрешение печати	300 точек на дюйм (300 dpi)
Длительность производственного цикла, секунд	4,5 — 6,5
Минимальный диаметр провода, мм	1,52
Максимальный диаметр провода, мм	15,24
Максимальная ширина печати, мм	50,8
Максимальная длина печати, мм	41,3
Максимальная ширина этикетки, мм	50,8
Максимальная длина этикетки, мм	76,2
Минимальная ширина этикетки, мм	6,35
Минимальная длина этикетки, мм	19,05
Внешний диаметр риббона	68,58 мм
Шрифты, Штрих-коды, Графика	Печать шрифтов, штрих-кода и графики соотносятся возможностям LabelMark™ при создании этикетки. По этому вопросу подробнее ознакмьтесь с ПО LabelMark™.
Интерфейсы и разъемы	USB, Serial RS-232C, Ethernet, PCMCIA, CompactFlash
Память	Встроенная 4Mb Расширение памяти 32Mb RAM с использованием PCMCIA или CompactFlash®
Габариты, мм	571,5 х 368,3 х 450,9
Вес, кг	38,5
Температура рабочая	от 10° до 41° C
Температура хранения и транспортировки	от -18° до 60° C
Влажность	от 20% до 80% без образования конденсата
Питание	90-264 В AC, при 47-63 кГц

Офисные лазерные принтеры

Используются при печати на листах самоклеящихся стикеров или обычных листах бумаги Формата А4. Бирки накладываются на кабеля и обворачиваются прозрачным скотчем. Это простой и дешевый способ для небольших объемов маркировки.

Совет №1. Не покупайте дорогое оборудование для маркировки если вы профессионально не занимаетесь работами связанными с электромонтажом. Используйте дешевые методы маркировки.

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Пункт 1.1.30 ПУЭ гласит, все провода в РЩ должны соответствовать буквенным, цифровым и цветовым обозначениям. Наличие цветового обозначения не исключает установку цифрового и буквенного. Допускается наносить маркировку не по всей длине линии, а только в местах подключения.

Маркировка начинается с соблюдением правил в процессе монтажа, при расключении проводов по цвету изоляции. Это наиболее наглядный пример, который позволяет работающему персоналу быстро ориентироваться в назначении каждого отдельного провода в цепи. Иногда используются кабели с проводами одного цвета, в этих случаях допускается покрасить концы проводов, надеть кембрики соответствующего цвета, практичнее установить термоусадочную трубку с уже нанесенными буквенными и цифровыми значениями. Длинна маркерной трубки должна быть не менее 2,5 см.

Маркировка проводов по цвету

В трехфазных сетях каждая фаза обозначается буквами А,В,С, но в квартирах и частных домах используются однофазные схемы электропитания поэтому нет смысла уточнять к какой фазе подстанции подключен ваш щиток.

Буквенные обозначения:

На фазный провод наносится буквенное обозначение «L»;
Нейтральный провод обозначается буквой «N»;
Провода заземления отмечают значком
В схемах по стандартам системы TN-C-S допускается подключение заземляющего проводника к нейтральному проводу. В таких случаях на маркировке пишут «PEN».
В схемах электропитания от постоянного тока, для отдельных приборов потребления указывают полярности «+», «-» и напряжение в вольтах «12В или 24В…».

Маркировка цепей постоянного тока

Особенности цифрового обозначения проводов

Цифровые обозначения в распределительных щитах требуют отдельного рассмотрения. По требованиям ПУЭ распределение цепей электропитания в РЩ осуществляется по группам. От группы питаются отдельные участки, это могут быть разные объекты:

№1 освещение;
№2 розетки;
№3 кондиционер;
№4 теплые полы;
№5 Бойлер для нагрева воды;
№6 электрическая плитка;
№7 отдельные помещения или сооружения(баня, мастерская и другое)

В однофазных цепях на вход автоматических выключателей будет приходить одна фаза L1-1; L1-2; L1-3, где 1,2,3 обозначают разные линии. На выходе выключателей провода маркируются по № группы и линии, если провод в группе один на маркере пишут Гр-1, если два Гр-1.2 указывая, что это второй провод первой группы.

Маркировка проводов в РЩ по группам

Так как руководящие документы требуют прокладки для бытовой техники с большой мощностью потребления (бойлер, электроплита, теплый пол) отдельных линий и индивидуального защитного автомата. В частных домах допускаются маркеры с прямыми обозначениями, так и пишут «Баня», «Теплые полы», «Освещение». Читайте также статью: → «Монтаж электропроводки в доме: правила».

На электрощитах промышленной сборки на внутренней стороне дверцы наклеивается схема подключения с указанием маркировки всех проводов, остается для надежности подписать прямое назначение. Мудрые люди эту информацию при монтаже записывают на видео или делают фото, сохраняют на электронных носителях, даже в серверах соц. сетей.

Совет №2. Если вы собирали щит сами или приглашали электрика, такую схему надо составить и приклеить к дверце с внутренней стороны.

Особенности маркировки РЩ и кабелей

По требованиям ПУЭ сами распределительные устройства тоже должны маркироваться, для квартир и частных домов допускают отсутствие названий, по причине явного определения их назначения. Когда щит находится за пределами участка на столбе ЛЭП или другом сооружении обязательно указывается его маркировка. В ней указывается:

Изготовитель;
Назначение и тип ВРУ, ГРЩ, РЩ, НКУ;
Номиналы напряжения и тока;
Степень защиты;
На дверцах знак «Осторожно напряжение»;
Надписи должны быть четкими и устойчивыми к окружающей среде.

На маркерах кабелей заходящих и выходящих в РЩ указывается следующая информация:

Мака кабеля, в ней количество жил, сечение, метал проводов, материал изоляции;
Назначение кабеля;
Откуда приходит;
Куда уходит;
Длина.

Совет №3. На внутренней стороне дверцы должна располагаться подробная электрическая схема подключения кабелей и распределением направлений от РУ.

Часто допускаемые ошибки при маркировке

Самая распространенная ошибка начинающих монтажников, и опытных при невнимательности. Когда привинчивают провода в щитке на клемы, предварительно не одев кембрики с маркировкой или термоусадочные трубки. Потом приходится отвинчивать и одевать элементы маркировки.
Путают «PEN» проводник с проводом заземления, цветовая маркировка у них одинаковая, надо внимательно разобраться.
Если щиток вынесен за пределы участка, но находится на вашем балансе, это определяется договором с энергопоставляющей организацией. Надо обязательно иметь на него техническую документацию схемы, и выполнить все требования ПУЭ, ПТЭЭП и других документов. Могут быть претензии от Росстехнадзора, вплоть до отключения потребителя и штрафов.

Часто задаваемые вопросы

Вопрос №1. Можно использовать при монтаже провода одного цвета, а на маркировке указывать назначение?

Можно, но маркировка должна соответствовать всем требованиям ПУЭ, где указан и цвет. Поэтому на концы проводов поставьте термоусадочную трубку по цвету назначения провода. В крайнем случае, намотайте цветную изоленту. На нее наденьте кембрик с маркером.

Вопрос №2. Где приобрести принтеры для маркировки и шаблоны маркеров?

Продаются в специализированных магазинах с оборудованием для электромонтажа, в интернет магазинах (shtrih-center.ru/print_kabel.html) Если вы не занимаетесь электромонтажными работами профессионально вам это не требуется. Воспользуйтесь простыми способами маркировки, которые описаны статье.

Вопрос №3. Как определить марку кабеля, если маркировка стерлась?

Обозначение кабеля обычно наносится по всей длине, посмотрите внимательно, если нет, отрежьте кусок кабеля, сантиметров 10. Покажите специалистам, они вам скажут.

Вопрос №4. Маркировка какого типа считается самой надежной?

Очень надежной маркировкой считаются самоклеющиеся маркеры под ламинированным слоем, термоусадочные трубки. Для РЩ в домашних условиях все перечисленные средства будут надежными, так как внешняя среда в жилом помещении не может быть агрессивной.

Вопрос №5. Как грамотно начертить схему РЩ, если я не разбираюсь в электронике и тем более в условных обозначениях на схемах?

В этом случае надо приглашать грамотного специалиста, он обязательно разберется и составит схему.

Оцените качество статьи:

Маркировка проводов (N, PE, L)

Маркировка провода домашней электросети

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

Рабочий нуль (N) – синего цвета, иногда красный.
Нулевой защитный проводник (PE) – желто-зеленого цвета.
Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Маркировка проводов

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т. е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

расцветка фаз

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Оцените качество статьи:

Маркировка электрических кабелей и проводов

Смотрите также обзоры и статьи:

В современном мире все кабели или провода обязаны иметь определённую расцветку и обозначения, чтобы быстро, правильно и качественно определить какое у каждого из них предназначение и возможное напряжение, сколько силы тока оно способно выдерживать и при этом не выходить из эксплуатации.

Абсолютно все заводы-производители на сегодня делают на своих мощностях подобные обозначения на таких изделиях, благодаря чему электрик или просто домашний мастер может прийти в магазин и заказать определенное количество по длине кабеля нужной ему марки. Ведь все они сейчас имеют строгие стандарты, толщину жил, форму и т.п. Все они выполнены по так называемым ГОСТам.

Обратите внимание на каждом проводе или кабеле, сверху в том месте, где изоляция, расположен определенный, присущий только данному кабелю, шифр. Такой вспомогательный код помогает сразу профессионалу, как-бы сходу определить какой перед ним кабель по таким характеристикам как, например, из какого материала выполнена в нем токоведущая жила, где, в каких условиях лучше использовать подобный провод, каков тип изоляции у него, имеются ли какие-либо нюансы конструкционные, каков диаметр сечения и какое напряжение он способен выдерживать.

Назначение маркировки проводов

Требуется в самом начале знать, что такое кабели, какие бывают провода и какими шнуры, ведь все данные продукты активно расходуются в прокладывании такого типа подключения как электропроводка в любом помещении, жилом и нет.

Итак, провода- это электрический проводник, который выполнен в виде скрученных попарно нескольких проволок, которые могут иметь изоляцию, и быть без нее. Провод обладает также оболочкой – ее отличительная и характерная черта– это отсутствие металлической обводки, только в редких случаях. Для оболочки применяют обычно какие-либо легкие вещества или материалы.

Провода зачастую используются для прокладывания проводки в частных деревянных домах, дачах, в электродвигателях для изготовления обмотки. По материалу изготовления жилы различают медные и алюминиевые провода. Эти два материала очень отличаются по характеру работы и пропусканию тока через себя. Так, например, медные считаются куда лучше, чем алюминиевые. Ведь медь материал пластичный, способен пропускать через себя большие токовые нагрузки и силу напряжения без ее рассеивания и больших потерь, она более долговечная. Но к числу недостатков медных жил, а именно жила и есть основной проводник в проводе, стоит отнести такие негативные параметры как высокая цена меди как цветного металла и быстрое окисление, если в таком проводе что-то случится с изоляцией и оголится жила.

Алюминиевая проводка сейчас все больше уходит в прошлое. Да, ее существенным преимуществом является невысокая стоимость, однако алюминий – очень хрупкий металл, неспособный выдерживать большие токовые нагрузки, рассыпается, дает нестабильное электрическое соединение и контакт между проводами. Словом, стоит выбирать именно медные провода для различных строительно-монтажных работ и других, связанных с электричеством и проводкой.

Оболочка жил у проводов имеет изоляцию из пластмассы или резиновую, всего в один слой для того, чтобы закрыть оболочку токовых жил. В домашних и производственных условиях контакты жил обычно изолируются, чтобы обезопасить щитовую и электрика, а вот оголенным они остаются на высоковольтных вышках и линиях электропередач, где изоляция уменьшает напряжение и силу тока. Прохождение провода через отверстие с острыми металлическими краями категорически запрещено.

Кстати такие провода могут быть как монтажными для контактов электроцепи в аппаратуре или электросхеме в распределительном щите, так силовыми или установочными, используемыми для воздушных линий электропередач и внутри зданий и строений.

Кстати, монтажный провод всегда и обязательно изготавливается из меди, вернее, его несущая жила.

Буквенно-цифровая маркировка

Все шифры, которые представлены в маркировке, определяют различия между проводниками. Так, к примеру, каково поперечное сечение, которое может варьироваться в пределах от 0,35 квадратных миллиметров и до 240 кв. мм. Материал жил может быть медным, алюминиевым и алюмомеди – специального сплава двух этих металлов. Напряжение разнится или 220 В или 380 В. Могут быть как одножильные, так и многожильные провода.

ГОСТ строго определяет одинаковость маркировки. Так, первая буква говорит о том, каков материал жил: А – алюминий, а медь буквенной характеристики не имеет.

Вторая буква – вид провода или оболочки: П – плоский, М – для монтажа, К – контрольный, МГ – для монтажа с гибкой жилой, Ш – установочный.

Третья буква – это характеристика изоляции: В или ВР – ПВХ, Р – резина, Н, НР – негорящая резина, П – полиэтилен, К – капрон, Ф – фальцон, МЭ – эмаль, Л – лакировка, Ш – шелк из полиамида, О – оплетка из такого шелка, С – стекловолоконный, Э – изоляция с экранированием, Т – несущий трос изолированный, Г – изоляция с гибкой жилой.

Буква четвертая отвечает за конструкцию и ее особенности. А – проводник асфальтированный, Б – с бронированными лентами стальными, Г – кабель без защиты или гибкий провод, К – круглыми проволоками бронирование, Т – для укладки в трубах, О – с защитой оплетками.

Маркировка силовых кабелей

Кабель представляет собой электротехническое изделие, которое состоит сразу из нескольких проводов под единым слоем изоляции. Изоляцией в этом случае может выступать поливинилхлорид, пластмасса или резина. Жила кабеля защищена от внешнего мира также дополнительным слоем изоляции, которая представляет собой проволоку, а также бронированную стальную ленту. Что именно является вспомогательной оболочкой кабеля будет обязательно указано на маркировке данного изделия.

Электрические кабели разделяются на пять основных типов – это силовые, контрольные, радиочастотные, для связи и для управления. Силовые устройства и источники света работают исключительно на силовых кабелях. Их легко можно встретить в электропроводке дома или предприятия, на воздушных линия электрической передачи. В них изоляцией может быть не только ПВХ или резина, но даже бумага или полиэтилен.

Кабель силовой может иметь свинцовую защитную оболочку, пропитанную маслом бумажную изоляцию. Есть газонаполненные силовые кабели и маслонаполненные. Но главным образом они делятся на низкого и высокого переменного напряжения. Их изолированная нейтраль может быть, как 1,3,6, 10, 20 и даже 35 киловольт, а частота при этом поддерживаться на значении в 50 герц.

Маркировка кабелей связи

Токи различных частот – основное назначение кабелей связи. При помощи их они передают информацию. Высокочастотные кабели связи требуются для передачи информации на дальние расстояния, а для близлежащих объектов активно используются низкочастотные кабели связи.

ТЗГ – для телефонной канализации с оболочкой из свинца, ТЗБ – свинцовый с бронировкой лентами и джутом для прокладки в земле, ТЗБГ – антикоррозионный для кислых или щелочных грунтов, ТЗК – для прокладки в воде.
Монтаж “земли” общей шиной не совсем правильным. Наилучшие результаты по отсутствию фона и наводок дает так называемый “мультизвездочный” монтаж, когда земли каждого каскада сводятся в одну точку. Туда же должен подключаться и фильтрующий конденсатор питания каскада. Эти точки соединяются уже между собой.

Маркировка контрольных кабелей

Контрольные кабели используются в радиотехнике, в подаче сигнала для работы какого-либо технического устройства, например, стрелок на железнодорожных путях. Может иметь и медную и алюминиевую жилу.

Расшифровка цифрового обозначения

Расшифровка такого обозначения состоит из трех основных цифр, которые обязательно указываются на кабеле, проводе или шнуре. Так, например, первая цифра говорит о том, сколько в данном электротехническом изделии токоведущих жил. Она размещается обычно перед буквенным значением. Если ее нет, т.е. она отсутствует, то это говорит о том, что изделие с одной жилой.

Вторая цифра свидетельствует о диаметре поперечного сечения в квадратных миллиметрах, а третья определяет какое рабочее напряжение имеет провод, кабель или шнур.

Маркировка проводов и шнуров

Стоит упомянуть, чем по сути являются и шнуры. Это электротехническое устройство, состоящее из нескольких жил, которые довольно эластичны. Их отличительная особенность – небольшое сечение – максимум полтора квадратных миллиметров. Жилы данного изделия – это множество проволок, скрученных между собой. Шнуры чаще всего используются для подключения различных приборов, типа холодильника, микроволновки, компьютера, к сети. Кстати, шнуры маркируются буквой «Ш».

Цветовая маркировка кабелей

Кабель управления применим в системах автоматики, имеет медный проводник с экраном защиты, который защищает сигнал от лишних помех и повреждений.

Видео сигнал, а также радио сигнал передается при помощи радиочастотных кабелей. Они используются в радиотехнических приборах.

Трехжильные кабели имеют черный, серый, зелено-желтый, коричневый цвета, четырехжильный – серый или синий, черный и коричневый, и пятижильный. Синий цвет определяет нулевую жилу. Изоляция жилы заземления всегда должна быть желто-зеленой в полоску.

Таблицы: конструктивные особенности силовых кабелей

Выводы

Благодаря цветовой и буквенной маркировке кабелей и проводов, а также шнуров можно легко и просто разобраться во всем огромном перечне данной электротехнической продукции и применить ее на практике.

Опубликовано: 2020-07-31 Обновлено: 2020-08-11

Поделиться в соцсетях

Маркировка проводов, кабелей: расшифровка, цветовая маркировка

При производстве всех проводов и кабелей еще на заводе на них наносят специальную маркировку. Она помогает определить характеристики и назначение проводов. Стандарты маркировки различных проводов помогают безошибочно определить необходимые характеристики проводников.

Показатели, которые поможет определить заводская маркировка:

Особенности конструкции;
Материал жил;
Номинальное напряжение;
Поперечное сечение;
Тип изоляции;
Назначение.

Помимо этого провода маркируются во время монтажа.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется при использовании на открытом воздухе и дорого обходится заказчикам.
Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
Силовые провода применяют внутри помещений для устройства электропроводки.
Установочные.

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

Количество жил: одножильные или многожильные изделия;
Поперечное сечение жил проводника;
Напряжение;
Защитная оболочка и материал, из которого она выполнена;
Изоляция, материал;
Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.

Маркировка

Для шифрования проводов и кабелей на заводах применяют одни и те же нормы ГОСТ. На сам кабель или провод на заводе наносят буквенное и цифровое обозначение, помогающее как можно скорее узнать характеристики изделия. Благодаря повсеместному использованию стандартной маркировки любой человек без труда сможет расшифровать ее.

Расшифровка буквенного значения провода

Расшифровку маркировки любых кабелей и проводов производят в соответствии с установленными стандартами.

Первая буква будет характеризовать материал, из которого выполнена жила. Медь не требует присвоения ей обозначения, а алюминиевые жилы обозначены буквой «А».

Вид провода характеризуется второй буквой шифра. У проводов она обозначает следующее:

Плоский — «П»;
Контроль — «К»;
Монтаж — «М»;
Установка — «П(У)»;
Монтаж, отличающийся гибкими жилами — «МГ».

С помощью следующей, третьей, буквы определяют вещество, из которого произведена изоляция жил:

Поливинилхлоридную изоляцию отличают по букве «В» или «ВР»;
Капроновая изоляция обозначается буквой «К»;
Для резиновой свойственна «Р»;
«МЭ» отличает эмалированную изоляцию;
«Н» или «НР» свойственна негорючему резиновому материалу найриту;
Полиэтилен обозначают буквой «П»;
Лак. Изоляция — «Л»;
Изоляция может обладать несущим тросом, тогда второй буквой будет «Т»;
Стекловолокно — «С»;
Гибкой жиле свойственно обозначение «Г»;
Фальцновая или металлическая — «Ф»;
Экранированная — «Э»;
Полиэтиленовая — «П»;
«О» — так обозначают использование в качестве оплетки шелка полиамидного.

Помимо этого резиновая изоляция может обладать защитой из разных оболочек: «Н» — найрит и «В» — пвх. Эти обозначения идут сразу после маркировки материала, использованного для изоляции жил.

Четвертая буква будет характеризовать отличия конструкций того или иного провода:

«О» — защищенный оплеткой проводник;
«А» — асфальтированный провод или кабель;
«К» — бронировано с помощью круглых проволок;
«Г» — если речь идет о кабеле, то эта буква означает отсутствие защитного покрова, а если о проводе, то указывает на его гибкость;
«Т» — создан для применения при прокладке в трубе.

Цифровое обозначение

Когда расшифровка маркировки кабеля в буквенном значении проведена, можно приступать к выяснению обозначений, выполненных цифрами:

Первая из цифр сообщает о количестве жил. Если маркировка не предполагает присутствия цифр перед буквами, то можно смело заявить, что проводник является одножильным.
Вторая из цифр сообщает площадь поперечного сечения обязательно в миллиметрах квадратных.
Последняя из цифр говорит о номинальном напряжении сети.

Таблица для расшифровки

Для удобства использования всех гостов маркировки проводов были созданы специальные таблицы. С их помощью маркировка проводов и кабелей становится гораздо понятней. Некоторые из таблиц помогут разобраться в назначении проводов, а не только в их характеристиках.

Кабельные линии

На всех кабелях, расположенных на открытом воздухе и на каждой из муфт обязательно наличие обозначений, расположенных на бирках. На каждой из соединительных муфт указывают дату монтажа и индивидуальные номера, а на остальных элементах кабельной линии должна быть информация, позволяющая определить марки кабелей, их номера, диаметры сечения и напряжения.

Маркировка всех контрольных кабелей по российским стандартам выполняется в соответствии со следующим списком обозначений:

Первая буква говорит о материале жилы, если это «А», то кабель выполнен из алюминия, в ином случае она будет медной;
Во-первых, следует выделить контрольный кабель из многообразия других проводников. Для этого его обозначают буквой «К». Она располагается либо в самом начале, либо после «А».
При отсутствии первой «А» вторая буква будет «В», что говорит об изоляции из ПВХ;
Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ;
Если в качестве изолирующего материала применяют полиэтилен, то третье буквой будет «П»;
Самозатухающий пожаробезопасный полиэтилен обозначен буквенным сочетанием «Пс»;
Если кабель не имеет защитного слоя, о это обозначается буквой «Г»;
Гибкие изделия обозначают сочетанием «КГ»;
Фотопласт отличают по букве «Ф»;
Если в конце маркировки или в середине встречается буква «Э», то такой проводник экранирован.

Если кабель находится в специализированном месте, то бирки располагаются по его длине с частотой в 50 м. если линия находится в месте без застройки, то она отмечается специальными знаками, располагаемыми через 500 м или в местах, где меняется направление.

Если линия в кабельном сооружении, то обозначения располагают в местах, где происходит изменение направления и с двух сторон при переходе межэтажного перекрытия. Так же они имеются в местах ввода и вывода в траншеи.

Если кабельная трасса скрыта, то бирки располагаются на ее конечных муфтах, в каждом из колодцев и на каждой соединительной муфте.

Если бирка будет помещена в закрытое пространство, предполагающее некоторую защиту от окружающей среды, то ее выполняют из пластмассы, алюминия или стали. В случае установки бирок в сырых сооружениях, в земле или просто снаружи здания их делают только из пластмассы.

Все информационные знаки на бирках, находящихся в местах с агрессивной средой следует наносить штамповкой или выжиганием. Если условия не являются экстремальными, то допускается выполнять маркировку несмываемой красной.

При закреплении бирок в положенных местах используют оцинкованную проволоку, пластмассовую ленту с кновкой или нить из капрона. Диаметр проволоки должен составлять 1–2 мм. Проволоку дополнительно покрывают битумом, что обеспечивает защиту от негативного воздействия влаги.

По российским нормам маркировка силовых кабелей выполняется по следующим стандартам:

Как и в случае с контрольным кабелем, «КГ» обозначает гибкость изделия.
«э» говорит о наличии экрана из спирально наложенной ленты из меди и проволок из того же материала.
«Пв» — в качестве материала для изоляции выбран вулканизированный полиэтилен.
«нг» — если полиэтилен не горит.
«LS», что означает Low Smoke — если он обладает пониженным дымовыделением.
«нг-LS» если материал сочетает в себе оба вышеуказанных свойства.
«FR» говорит о высокой способности сопротивления горению.
«FR LS» сочетает высокое сопротивление огню и малое выделение дыма.
«Пс» — это изолиция, способная самостоятельно затухать и не поддерживающая горение.
«П» — так обозначают тепмопластический полиэтилен.
«НР» — если в качестве материала изоляции применяется резина или резина, не способная поддержать горение.
«Р» обычная резиновая оболочка.
«О» говорит об отдельных для каждой фазы оболочках.
«С» — это оболочка из свинца.
«К», расположенная в самом начале маркировки сообщает, что кабель является контрольным, если же эта буква расположена в другом месте, то кабель защищен броней из стальных проволок. К тому же поверх этого наложен еще один защитный слой.
«Шп» — защита, имеющая вид впрессованного шланга из полиэтилена.
«Шв» — защита, имеющая вид впрессованного шланга из ПВХ.
Если последняя буква в маркировке «Г», то поверх оболочки или брони не предусмотрен защитный слой.
«АС» — это жила из алюминия со свинцовой оболочкой.
«АА» — жила и оболочка выполнены из алюминия.
«Бн» — броня выполнена из двух стальных лент и обладает антикоррозийным покрытием и негорючим защитным слоем.
«Б» — то же самое, что и «Бн», но без обеспечения пожарной безопасности.
При отсутствии «А» вторая буква будет «В», что говорит об изоляции из ПВХ.
Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ.

Маркировка кабельных линий производится после окончания монтажных работ. Каждая кабельная линия в обязательном порядке имеет личный номер. В случае наличия нескольких кабелей в линии, их маркируют одинаковыми цифрами и присваивают различные буквенные значения.

Цветовая маркировка

Для маркировки и обозначения электрических проводов применяют различные цвета, это позволяет очень быстро, а при некоторой сноровке и вовсе «на автомате» определять предназначение провода. Благодаря стандартам, использующимся повсеместно, такая маркировка позволяет разобраться в работе незнакомого мастера-электрика и безошибочно определить все необходимое для производства дальнейших работ.

Цветовая маркировка помогает найти заземление, фазу, ноль, в момент монтажа это помогает сэкономить время на определении вышеуказанных факторов.

Заземление, или просто «земля» по нормам окрашивается в зелено—желтые оттенки. Для обозначения «земли» применяют обозначение «РЕ». Так же стоит обратить внимание на название: иногда желто-зеленый провод именуют нулевой защитой, очень важно не перепутать го с обычным «нулем».

Нулевой рабочий контакт, или просто «ноль» имеет синий оттенок изоляции, допускается и голубой вариант.

Цвет «фазы» может отличаться в зависимости от производителя. Фазный провод может быть любого из не указанных в предыдущих пунктов цветов.

Благодаря этому не придется применять другие способы поиска фазы и нуля. Но при неимении цветовой маркировки можно определить это при помощи индикаторной отвертки в случае наличия только двух проводов, или с помощью мультиметра, если проводов три.

В случае с нестандартным окрасом «ноль» всегда будет окрашен в синий цвет, что сильно упрощает поиск «земли» и «фазы». Тогда можно найти черный или белый провод, так обозначали когда-то «землю», тогда другой провод будет фазным. Но такой способ является крайне опасным и не рекомендуется к применению.

Маркировка проводов очень важна, ведь электричество не щадит никого и в случае ошибки последствия могут быть плачевными.

Видео по теме

Маркировка проводов по ГОСТу: сечение, примеры расшифровки, цвета

На чтение 9 мин Просмотров 216 Опубликовано 17.08.2019 Обновлено 01.08.2019

При проведении монтажных работ, связанных с электропроводкой, используются различные проводники – кабели, шнуры. В процессе эксплуатации может потребоваться установка новых или замена старых проводников, и тогда нужно знать их маркировку. В ее состав входят символ, а также цвета, которые описывают разные характеристики устройства. Чтобы разбираться в маркировке, нужно понимать, за что отвечает каждая ее составляющая.

Назначение маркировки

В маркировке записывают буквы, которые обозначают материал жил и изоляции, эластичность провода и тип конструкции

При покупке электромонтажных средств следует понимать, что обозначают буквы и цифры в наименовании. Этот код является маркировкой, которая дает электрику следующую полезную информацию о проводнике:

Материал изготовления жил, их количество. Чаще всего применяются алюминиевые и медные проводники с одной или несколькими жилами.
Тип изоляции. Показывает, из какого материала выполнен изолирующий слой.
Сечение проводника. От этого показателя напрямую зависит, какую нагрузку можно подключать к проводу. Медный и алюминиевый проводник при равном сечении выдерживает различную нагрузку.
Номинальные электрические значения. Это рабочее напряжение, ток, мощность.
Стойкость к воздействию факторов окружающей среды. Для улицы берутся модели с устойчивостью к влаге, ультрафиолету, механическим воздействиям. Домашние проводники обычно устанавливаются в распределительный щит или шкаф, по стенам или внутри них, поэтому для них не требуется высокий уровень стойкости к негативному воздействию.
Конструкция.
Гибкость.

В маркировке может также указываться тип проводника – кабель, электропровод или шнур. Под проводом понимают изделие из монолитного или многопроволочного токоведущего компонента с изоляцией или ее отсутствием. Шнур – это несколько многопроволочных изолированных проводов, которые используются для подсоединения к точке питания электроприборов. Кабель – это изделие как с одножильными, так и с многожильными проводами, с изоляцией, броней или другими конструктивными особенностями. Их различают по назначению – силовые, контрольные, используемые в радиочастотных установках. Типы кабелей, виды проводов и обозначение должны присутствовать как на самом проводнике, так и в документации к нему.

Маркировка бывает разной. Есть отечественная и зарубежная – принцип расшифровки одинаков, различаются лишь буквы. Материал используется одинаковый. Также бывает цветовое обозначение проводов. Среди отечественной продукции всегда можно найти аналог зарубежного проводника и наоборот.

Маркировка кабелей

Маркировка кабеля

Все материалы, из которых изготавливаются кабельные изделия, обозначаются определенной буквой. Местоположение буквы также важно – оно показывает, что сделано из данного материала.

Первый символ в маркировке электрокабеля обозначает материал жил. А – алюминий, пропуск – медь. Следующие 3 знака обозначают изоляцию, броню и защиту. Предварительно следует разобраться, что понимают под каждым из этих понятий.

Изоляционный слой применяется для защиты жил от замыкания между собой. Применяются различные диэлектрики – резина, ПВХ и другие.

Защитная внутренняя оболочка – это слой, который укладывается под броню. Также может быть наружным защитным слоем для защиты изоляции и повышения защищенности от негативных воздействий (УФ, температура, жидкость, изломы). Используется не на всех кабелях.

Броня – это стальные ленты или оплетка из проволоки. Повышает механическую прочность изделия. Используется не во всех кабелях, а лишь тогда, когда присутствует высокий риск повреждения или действуют постоянные нагрузки. Применение – подземная, подводная, воздушная проводка.

Маркировка кабеля следующая:

1 знак – из чего сделаны жилы. А — алюминий, пропуск – медь.
2 знак – материал изоляции. В – ПВХ, П – полиэтилен, Р – резина, НР – негорючая резина, Ф – фторопласт, Г – оголенный (без изоляции), Ц – пленочная, К – контрольный кабель (назначение), КГ – гибкий.
3 знак – тип защиты, если она присутствует в кабеле. А – алюминий, С — свинец, П – полиэтиленовый шланг, ПУ – полиэтиленовый усиленный шланг, В – ПВХ, Р – резина.
4 знак – броня, если присутствует.
5 знак – внешний покров, конструкция кабеля. Г – гидроизоляция, при отсутствии буквы Г – защита от механических нагрузок; Э – экранирование; О – изолированные провода, которые соединяются обмоткой; В – если последняя буква, то бумажная изоляция, в ином случае ПВХ.

После букв прописывается цифровое значение. Числа показывают рабочее напряжение кабеля (при отсутствии значения напряжение равняется сетевому 220 В), количество и сечение жил.

Как обозначается сечение провода, зависит от толщины всех жил. Если они имеют одинаковое поперечное сечение, такая пара цифр в обозначении одна. Если имеется заземляющая, более тонкая жила, после знака + ставится вторая пара цифр.

Температурный режим и ГОСТ

На кабель может наноситься важная информация об условиях эксплуатации и наименованию ГОСТа, по которому проводник произведен. Температурный режим играет важную роль в прокладке кабелей наружным способом. Он указывается на маркировке электропроводов в случае особого назначения продукции.

ГОСТ и ТУ также не всегда обозначается в маркировке. Это не значит, что изделие выполнено с несоблюдением стандартов.

Маркировка проводов

Пример цифровых обозначений на изоляции

Способ маркировки проводов не отличается от обозначений кабеля. Эти два электромонтажных средства схожи по своему предназначению и характеристикам.

Обозначение проводов следующее:

Первая позиция – материал жил. Аналогично кабелям при наличии буквы А можно судить о том, что жилы выполнены из алюминия, при ее отсутствии – из меди.
Вторая позиция – показывает, какой это провод. П – обычный (чаще всего одножильный), ПП – плоский (две, три или более жил), Ш – шнур. Также недавно на рынке появились нагревательные провода, которые обозначаются как ПН.
Последняя третья позиция – материал изоляции. Также здесь может даваться информация о конструкции и назначении. Г – гибкий, С – соединительный, Т – прокладка допустима только в трубах.
Далее ставится цифровой код. Первая цифра – количество жил, вторая – сечение.

При расшифровке нужно точно понимать, где провод, а где кабель. Иначе можно запутаться, так как в первом случае буква П будет обозначать «провод», а во втором – материал. Понять, где какой проводник, можно и по числу букв в обозначении. Провода обычно содержат не более 4 букв, в отличие от кабелей с более длинным кодом.

Маркировка оптических кабелей

Цветовое кодирование оптоволоконных кабелей

Такие типы проводников имеют другую схему обозначения в отличие от классических кабелей. Под первыми двумя буквами обозначается назначение – ОК (оптический кабель). Это позволит мастеру точно идентифицировать проводник.

Далее алгоритм аналогичный. Имеется набор букв и цифр, которые обозначают определенные характеристики.

Условие прокладки кабеля.
Модульная конструкция. М – многомодульная, Ц – одномодульная.
Горючесть. НГ – негорючий материал при групповой укладке, Н – негорючий для одиночного прокладывания, без буквы – горючий.
После букв Н и НГ прописывается тип оболочки. LS – полиэтилен без галогенов с уменьшенным выделением дыма. HF – полиэтилен, не распространяющий при горении коррозионно-активных газов, без галогенов.
Конструкция.
Количество оптических модулей х количество волокон в модуле.
Вид оптического волокна. Они могут бывать одно- и многомодовые. Буквой Е обозначается одномодовое, М — многомодовое.
Допустимое растягивающее усиление.

Оптические кабели используются для внутренней и внешней прокладки. Кабели специального назначения прокладываются в грунте, под водой: болота, водоемы, речная местность и другие водные объекты.

Цветовые обозначения

Определить назначение провода можно и по его окрасу. Для этого применяется цветовая маркировка. Благодаря разработанным стандартам мастер во время монтажа и ремонта может за считаные секунды понять, какой провод является фазовым, а какой нулевым или заземляющим.

Земля по принятым нормам должна окрашиваться в зелено-желтый цвет. Изоляция может либо краситься полностью в такую расцветку, либо иметь полоску вдоль всего проводника желто-зеленой гаммы. Буквенное обозначение заземления PE. При определении важно обратить внимание на название – земля также может оснащаться нулевой защитой. Эту жилу нельзя путать с обычной нулевой, чтобы не нарушить правильность подключения.

Ноль обычно красят в синий или голубой цвет. Фаза может быть разных цветов (кроме закрепленных за нулем и землей) в зависимости от производителя.

Согласно ГОСТ 31947-2012 лучше не окрашивать проводники в красный и белый цвет. Рекомендуемая схема окрашивания следующая:

Проводники с тремя жилами – желто-зеленый, синий, коричневый, синий, черный.
4-жильные — желто-зеленый, синий, коричневый, черный, коричневый, черный и серый.
Пятижильные провода — желто-зеленый, синий, коричневый, черный, серый, коричневый, черный, серый, черный.

Обязательное условие – легкость в отличии цветовой гаммы.

При отсутствии цветовой маркировки придется воспользоваться специальными средствами – мультиметрами, которые определят назначение жилы. Фаза также может определяться с помощью индикаторной отвертки.

Встречается и нестандартное окрашивание, которое зависит от марки проводов. В этом случае ноль обязательно должен быть синего цвета для упрощения поиска. Земля в таком случае может быть черной или белой, как ее окрашивали раньше. Оставшийся провод будет фазным. Такой способ определения при нестандартном окрашивании является опасным, поэтому лучше воспользоваться тестером.

Зарубежная маркировка

Иностранное обозначение проводников отличается от российского.

Маркировка проводов и кабелей:

Тип. N – силовой, H – согласованный.
Номинальное напряжение. Маркировка электрических проводов прописывается цифровым кодом.
Материал жил. Обозначение отсутствует или Cu – медь, A – алюминий.
Материал изоляции. Y, PVC, V – ПВХ; G, R — резина; N – полихлоропреновая резина.
Проводящий слой. H – полупроводящий.
Экран, наполнитель в силовых кабелях. C, S- концентрический проводник или экран, медь. А – алюминий. F – сердечник в оболочке с гидрофобным заполнением.
Оболочка. V – ПВХ, R – резина, N, Y, PVC – полихлоропреновая резина, 2Y- полиэтилен.
Конструкция. U – круглый монолитный, R – круглый многопроволочный гибкий, H – многопроволочный повышенной гибкости.
Броня. В – плоская лента из стали, SWA – круглый провод из стали.

У некоторых производителей зарубежная расшифровка проводов может отличаться.

Что такое маркировка проводов? | Принадлежности для творческой безопасности

На большинстве рабочих мест, будь то большие производственные предприятия или небольшие офисы, есть много оборудования, чтобы гарантировать, что дела будут выполняться. Это оборудование включает в себя большие машины, компьютеры, телефоны и многое другое. Единственное, что объединяет все это, – это то, что для получения питания, обеспечения связи и выполнения своих функций требуются провода. Независимо от того, устанавливаете ли вы новый объект или добавляете оборудование к существующему, вам необходимо убедиться, что у вас есть хороший план электромонтажа.Часть этого плана должна включать правильную маркировку проводов.

Маркировка проводов 101

Маркировка проводов – это маркировка или маркировка всех проводов с информацией о них, когда они установлены. Эти отметки будут включать важную информацию, которая поможет людям, которые будут работать с проводами или рядом с ними в будущем. В большинстве случаев эти маркировки будут нанесены на промышленном принтере этикеток, так что их можно будет легко нанести и они будут храниться долгое время. Хотя это и добавляет немного работы во время процесса установки, это сэкономит огромное количество времени и усилий в будущем.Хорошая стратегия маркировки проводов даже поможет повысить безопасность на рабочем месте.

Зачем маркировать провода?

При прокладке нового провода легко просто протянуть провод туда, куда он должен идти, и подключить его. Однако, если вам когда-нибудь понадобится устранить проблему, вы быстро поймете, что их десятки, или даже сотни очень похожих проводов. В этой ситуации вы захотите, чтобы каждый провод был помечен ключевой информацией. Некоторые вещи, которые есть в большинстве стратегий маркировки проводов, включают:

К и от – Определение того, откуда и куда идет провод, поможет вам быстро найти нужный провод.
Тип провода – Очень важно указать, какой тип провода это. Это электричество, данные, оптоволокно или что-то еще?
Информация о техническом обслуживании – Очень полезно определить, когда провод был проложен, какое обслуживание проводилось на нем, и другие важные факторы.
Прочие сведения – В зависимости от ситуации может быть полезно включить другую информацию для вашего учреждения. Хорошая стратегия маркировки проводов предполагает точное планирование того, что должно проходить на каждом проводе.

Маркировка проводов – не сложный процесс, и он дает много существенных преимуществ. Если вы потратите время на разработку хорошей стратегии маркировки проводов и обеспечите ее соблюдение, это принесет пользу рабочему месту сегодня и в будущем.

Дополнительные ресурсы

Этикетки для кабелей и маркеры для проводов: термоусадочные, самоламинирующиеся и др.

Номер детали: {{product.Product}}

КОЛ-ВО / ЕД .: {{product.Единица измерения}}

Доступны несколько вариантов

{{formatCurrency (product.Price, ‘,’, ‘.’, ‘$’, ”)}} (ДОЛЛАР США) из {{formatCurrency (product.PriceMin, ‘,’, ‘.’, ‘$’, ”)}} (ДОЛЛАР США)

Термоусадочные этикетки, рукава и трубки для проводов и кабелей

Номер детали: {{product.Product}}

КОЛ-ВО / ЕДИНИЦА: {{product.UnitOfMeasure}}

Доступны несколько вариантов

{{formatCurrency (product.Цена, ‘,’, ‘.’, ‘$’, ”)}} (ДОЛЛАР США) из {{formatCurrency (product.PriceMin, ‘,’, ‘.’, ‘$’, ”)}} (ДОЛЛАР США)

Как выбрать маркер провода

Эффективная система маркировки проводов может иметь решающее значение во время работы.Если вы только начинаете процесс маркировки проводов, это может быть немного утомительно. Прочтите, чтобы определить, какой вариант маркировки проводов лучше всего подходит для вашей следующей работы.

5 соображений при выборе маркера для проводов

Чтобы помочь вам определить идеальный маркер проводов для вашего уникального применения, мы выделили пять наиболее важных факторов, которые помогут вам в процессе выбора.

Маркер прочности

Кто хочет, чтобы маркировка проводов только для того, чтобы их заменить, если они не выдерживают воздействия окружающей среды? Определенно не ты.Сэкономьте время и избавьтесь от головной боли, убедившись, что вы выбрали правильный материал для своего приложения. Несколько факторов, которые следует учитывать:

Будут ли маркеры проводов контактировать с маслом, водой, химикатами или растворителями?
Требуются ли в данной области применения самозатухающие свойства или требования?
Существуют ли какие-либо государственные или специальные требования?
Есть ли другие факторы окружающей среды, которые необходимо учитывать, например, грязь или погода?

Варианты материала маркера

Brady предлагает широкий выбор материалов для маркировки проводов, которые помогут справиться с самыми серьезными экологическими проблемами.Наши лучшие материалы для маркировки проводов:

Полиолефиновые маркеры для проводов и гильзы остаются разборчивыми во влажной среде и обладают отличной стойкостью к химическим веществам и высоким температурам.
Маркер для виниловой проволоки обеспечивает отличную защиту от масел и грязи и идеально подходит для неровных поверхностей.
Нейлоновые маркеры для проводов обладают отличной устойчивостью к химическим веществам, а также в условиях высоких и низких температур. Нейлон идеально подходит для изогнутых поверхностей, он невероятно прочный и гибкий.

Типы маркеров

Далее важно рассмотреть варианты маркера проводов в зависимости от области применения. Несколько вопросов, которые стоит задать себе:

Вам нужен временный или постоянный маркер для проводов?
Вы предпочитаете клейкие или неклейкие маркеры для проводов?
Сколько информации нужно разместить на этикетке?

После того, как вы определились с требованиями к области применения маркера проводов, можно легко сузить круг вопросов, какой тип маркера подойдет вам лучше всего.

Маркировочные метки – Самоламинирующиеся или перемещаемые круговые этикетки – это постоянное или временное решение, обеспечивающее устойчивость к выцветанию и истиранию.
Вращающиеся метки проводов – На открытых и закрытых соединениях используйте вращающиеся метки проводов. Вы можете легко прочитать их под любым углом, поскольку они свободно вращаются вокруг кабелей Cat 5/6 и оптоволоконных кабелей.
Флаги – Используйте этикетку с флажком в форме буквы P или T, если вы хотите ограничить поверхность контакта между проводом и решением для идентификации, а также максимально увеличить пространство этикетки для печати.Это отличное решение для маркировки уже прикрепленных проводов. Бирки можно использовать как неклейкую альтернативу.
Бирки – Бирки предлагают много места для идентификационных данных и обеспечивают устойчивость к разрыву, растворителям и нагреванию для использования внутри и вне помещений. Бирки обычно крепятся стяжками.
Гильзы – Гильзы можно перемещать по проволоке до тех пор, пока они не усадятся в нужное положение. Это позволяет вам отрегулировать положение муфты после заделки кабелей.Гильзу необходимо надеть на кабель перед заделкой.
Материал крючка для печати – Идеально подходит для маркировки проводов и пучков кабелей для улучшения идентификации и отслеживания пучков кабелей. BradyGrip ^® Материал крючка для печати позволяет легко размещать, перемещать или удалять этикетки, чтобы избежать дорогостоящих переделок.

Калибр

Калибр проволоки играет важную роль в определении того, работают ли самоламинирующиеся / наматывающиеся маркеры должным образом и гарантируют, что диаметр гильзы соответствует диаметру используемой проволоки.В зависимости от толщины проводов вам нужно будет решить, какие рукава или этикетки использовать, чтобы убедиться, что они подходят. Воспользуйтесь этими советами, чтобы сузить круг выбора:

Гильзы должны иметь как минимум двойную высоту диаметра кабеля
Самоламинирующиеся маркеры для проводов должны быть в +/- 6,5 раза больше диаметра кабеля (2r x 2pi)
Маркировочные метки должны иметь +/- 3,5 диаметра кабеля (2r x pi)
Очень толстые провода можно идентифицировать с помощью лент и бирки для пучка проводов

Если вы ищете более универсальный вариант, наши круговые маркеры можно использовать для различных размеров проволоки в крайнем случае.

Все еще нужна помощь? Ознакомьтесь с нашим руководством по выбору размера маркера или, если вы планируете использовать самоламинирующиеся маркеры для проволоки, быстро определите нужный размер с помощью нашего калькулятора размеров самоламинирующихся этикеток.

Расположение маркера

При выборе маркеров проводов важно учитывать, маркируете ли вы провод до или после заделки.

Перед заделкой – Поскольку гильзы для маркировки проводов необходимо надеть на открытый конец провода, их можно использовать только до заделки.Эти неклейкие маркеры для проводов обеспечивают гибкость, поскольку их можно перемещать до термоусадки. После сжатия эти маркеры станут постоянным маркером, который выдержит суровые условия окружающей среды.
После заделки – Самоламинирующиеся и круговые маркеры проводов можно использовать до или после заделки. При использовании кругового маркера легенда видна со всех сторон, поскольку маркер полностью охватывает провод. Самоламинирующийся маркер включает в себя прозрачную часть этикетки, которая при нанесении обертывает и ламинирует легенду, защищая ее от брызг и царапин.

Маркер для проводов без ожидания

В зависимости от того, что требуется для вашего конкретного проекта, предварительно распечатанные маркеры проводов и маркеры для самостоятельной печати имеют свои преимущества.

Маркировка проводов с предварительно нанесенной печатью – Этикетки с предварительно нанесенной печатью дают вам возможность выбрать нужную этикетку, ввести свою информацию и разместить заказ. Это решение идеально, когда требуется небольшое количество этикеток. Однако самый большой недостаток предварительно напечатанных маркеров – это ожидание доставки этикеток после размещения заказа.
Самостоятельная печать маркеров для проводов – Независимо от того, хотите ли вы большей гибкости на рабочем месте или у вас просто нет времени ждать доставки этикеток, маркеры для проводов с собственной печатью – идеальное решение. Купив портативное решение для печати Brady, вы даже сэкономите на поездке в офис, когда вам понадобится неожиданная замена этикетки.
Наши принтеры для печати этикеток могут не только печатать проволочные маркеры, но и гораздо больше. Они также могут создавать ярлыки с ярлыками для дуговой вспышки и блокировки, а также ярлыки организаций и инвентаря, чтобы упорядочить складские и рабочие места.

Избавьтесь от надоедливых переделок и повысьте производительность

Наклеивание этикеток вручную может снизить продуктивность любой команды. Избавьтесь от ручного процесса этикетирования и используйте автоматизацию, чтобы выполнять свою работу более эффективно и сокращать переделки. Наши печатные и аппликационные машины помогут вам:

Повысьте производительность – сократите время этикетирования вдвое, чтобы поддерживать высокий уровень выпуска
Уменьшите количество ошибок – получите надежную и последовательную идентификацию без доработки
Быстрое внесение изменений – интуитивно понятный полноцветный сенсорный экран и пользовательский интерфейс упрощают изменение настроек

Аппликатор для принтера Wraptor ™ A6200

Повышение эффективности никогда не было таким простым.Просто используйте автоматическое устройство, например, аппликатор для обертывания принтера Wraptor A6200. Печатайте и оборачивайте всего за семь секунд, устраняя необходимость в дорогостоящем и трудоемком нанесении этикеток вручную.

Экономит время – сокращает время цикла печати / обертывания на 50% по сравнению с ручным нанесением
Экономия трудозатрат – более быстрое производство благодаря одноэтапной печати и нанесению
Экономит место – компактный, легкий дизайн подходит для небольших рабочих мест

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором эффективности труда аппликатора оберточного принтера Wraptor A6200!

Аппликатор для обертывания принтера Wraptor ™ A6500

Как ни странно, мир не может стать беспроводным без добавления все большего количества проводов и кабелей.Идите в ногу с постоянно растущими темпами с аппликатором для обертывания принтера Wraptor A6500. Печатайте и наклеивайте самоламинирующиеся этикетки всего за пять секунд, чтобы вы могли эффективно выполнять свою работу. Вы также получаете:

Варианты подключения – три порта USB и 32 ГБ внутренней памяти для хранения часто используемых заданий
Варианты идентификации – идентификация проводов и кабелей диаметром от 0,060 до 0,600 дюйма с помощью одной машины

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором экономии на проводном идентификационном принтере Wraptor A6500!

Аппликатор для флагового принтера BradyPrinter A5500

Добавление флажка дает вам место для необходимых данных, но также может увеличить время идентификации.Освободите время на маркировку с помощью аппликатора для печати флажков BradyPrinter A5500.

Последовательное нанесение – этикетки наносятся равномерно, без складок, перекосов или несоответствия краев, чтобы уменьшить переделку
Варианты подключения – передавайте данные на машину различными способами, включая Wi-Fi
Сокращение отходов – печать и нанесение серийных этикеток по ходу работы без необходимости возвращаться и перепечатывать всю партию в случае возникновения ошибки

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором экономии затрат BradyPrinter A5500 , чтобы узнать!

Что нового в стандарте TIA-606-C и преимущества использования правильных этикеток в приложениях для маркировки проводов и кабелей

Выучить больше

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей? Запросите бесплатный образец здесь.

Запросить образец

Получите реальную выгоду от выбора правильного кабеля и провода этикеток и принтера этикеток

Выучить больше

Маркировка стала проще – маркировка кабелей

В настоящее время у нас много кабелей, и бывает трудно отличить один от другого.Вот почему существуют ярлыки для проводов, чтобы облегчить вашу боль в поисках организованных кабелей. Воспользуйтесь нашим простым руководством, чтобы выбрать лучший продукт и метод маркировки кабелей и проводов.

Вы можете пометить свои кабели до или после заделки, поэтому используйте маркеры для обертывания и убедитесь, что легенда хорошо видна со всех сторон (это гарантирует, что вы полностью обернули этикетку вокруг провода)
- Существует несколько различных типов этикеток, но мы рекомендуем самоламинирующийся маркер, особый тип маркировочного маркера, которым вы оборачиваете свои кабели.На нем есть прозрачная часть, которую вы используете для ламинирования легенды, обеспечивая ее надежную защиту.
- Если вы собираетесь использовать маркеры перед заделкой, выберите маркеры на рукавах, которые необходимо надеть на открытый конец провода. Маркеры на рукавах обычно изготавливаются из неклейких материалов, которые обладают большой гибкостью и часто могут подвергаться термоусадке. Если вы решите их усадить, маркеры на рукавах станут надежным решением для идентификации, которое выдержит даже самые суровые условия.
Размер имеет значение при маркировке вашего провода
- В зависимости от размера и ширины ваших проводов их размеры будут определять длину и диаметр гильз, которые вам понадобятся, поэтому обязательно рассчитайте размер и длину оберточного или самоламинирующегося маркера. Самый простой способ измерить – рассчитать внешний диаметр ваших кабелей и убедиться, что на этикетке диаметр как минимум в пять раз больше.
Маркер для печати по требованию или предварительно отпечатанные маркеры
- Из огромного набора инструментов, которые могут помочь вам обернуть проволоку, наиболее простыми из этих решений, возможно, являются маркеры для печати по запросу и предварительно отпечатанные маркеры.Эти методы обеспечивают отличное качество и хорошую гибкость и используют портативные устройства для изготовления этикеток или программное обеспечение, связанное с термотрансферными принтерами, чтобы предоставить вам все необходимое. В вашем распоряжении широкий спектр различных размеров, чтобы соответствовать вашему конкретному применению. Это решение также устраняет такие проблемы, как длинные многосимвольные легенды, поскольку вы можете печатать все, что захотите.
- Предварительно напечатанный маркер тоже предлагает многое. Предварительно напечатанные маркеры – это простое и гибкое решение, которое идеально подходит для любого приложения, поскольку доступно большое количество различных легенд и пользовательских легенд.

Окружающая среда тоже имеет значение

Крайне важно, чтобы вы выбирали метки проводов, которые подходят для среды, в которой вы их будете использовать. Вам следует выяснить, будут ли ваши метки контактировать с вода, масло, грязь, растворители или химикаты, а также должны ли они быть самозатухающими или соответствовать другим особым требованиям (правительственным, военным, автомобильным и т. д.).

Существует множество различных продуктов для маркировки проводов, и этот раздел познакомит вас с двумя основными категориями.Сначала мы обсудим метод маркировки проводов с печатью по требованию; он предлагает гибкость печати ваших легенд самостоятельно с помощью таких инструментов, как лазерные принтеры, струйные принтеры, термотрансферные принтеры или матричные принтеры.

Этикетка для лазерной печати
Это различные типы этикеток, которые можно создавать с помощью лазерного принтера:
- Самоламинирующийся полиэстер, который предоставляет вам маркеры для проводов и кабелей с низким содержанием галогенов и серы. легко прилегают и достигают постоянной адгезии через 24 часа.
- Matte Tedlar® предлагает решение для маркировки проводов и кабелей, подходящее для аэрокосмического и военного применения, поскольку его можно перемещать и самозатухать.
- Нейлоновый тканевый материал обеспечивает маркировку проводов, кабелей и компонентов, которая также подходит для военных и аэрокосмических применений, поскольку он может перемещаться и имеет прочный клей.

Этикетки для струйной печати
Это различные типы этикеток, предлагаемых для использования с инструментом для струйной печати:
- Виниловая ткань, которая обеспечивает маркировку проводов и компонентов, которая может быть совместимой, перемещаемой, съемной а также устойчив к маслу, воде и влажности.
- Самоламинирующийся винил предлагает маркировку кабелей и проводов с отличной стойкостью к истиранию и растеканию, а также постоянный клей
- Matte Tedlar® обеспечивает самозатухающую маркировку проводов, кабелей и компонентов, подходящую для аэрокосмической и военной промышленности. и прочно удерживается на месте с помощью перманентного клея.

Этикетки для термотрансферной печати
Это различные типы этикеток, предлагаемые только для инструмента для термотрансферной печати:
- Матовая переставляемая виниловая ткань, которая предоставляет вам перемещаемые маркеры проводов и компонентов.
- Самоламинирующийся винил предлагает маркировку проводов и кабелей, подходящую для круглых или плоских кабелей, и обеспечивает отличную стойкость к истиранию и смазыванию. Между этикетками этого типа обычно имеется перфорация, чтобы избежать отрывов и складывания веером.
- Самозатухающий тедлар производит маркеры для проводов и кабелей, которые подходят для аэрокосмической и военной промышленности и доступны в желтом или белом цвете.
- Матовая нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, признанную UL / CSA.

Этикетки с точечной матрицей для печати
Это различные типы этикеток, предлагаемых для использования с матричным принтером :
- Самоламинирующаяся виниловая пленка, которая обеспечивает надежную маркировку проводов и кабелей. самозатухающий
- Matte Polyolefin предлагает кабельные маркеры с термоусаживающейся пленкой и термоактивируемым клеем, которые обычно хорошо подходят для маркировки больших трубопроводов.
- Нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, устойчивую к маслу, грязи и теплу и признанную UL и CSA.
- Виниловая ткань обеспечивает маркировку проводов и компонентов, которая может перемещаться, сниматься и устойчива к воде, маслу и влажности.
- Low Profile Matte Tedlar® предлагает маркировку проводов и компонентов, которая является гибкой и самозатухающей,
- Matte Tedlar® предлагает маркировку проводов и компонентов, которая подходит для аэрокосмического и военного применения, является самозатухающей и соответствует требованиям MIL. -М-896958.
- Самоламинирующийся тедлар производит самозатухающие этикетки для проводов и кабелей, обладающие отличной стойкостью к истиранию и смазыванию.

Теперь мы обсудим продукты для маркировки проводов с предварительной печатью; хороший выбор, если вам не нужна возможность самостоятельно печатать этикетки. Этот метод предлагает сотни различных надписей из более чем десяти различных материалов, а также предварительно напечатанные маркерные карты и ZipStrip®, которые позволяют легко удалить нужный вам маркер.

Обычные материалы:

Виниловая ткань, которая предлагает перемещаемый маркер с высокой адгезией и очень удобна.
Полиэстер с виниловым покрытием отличается низким профилем, который подходит для проволоки небольшого калибра и устойчив к грязи и маслу.
Алюминиевая фольга предлагает удобное и удобное решение, подходящее для наружной проводки и автомобильной промышленности, стойкое к маслу, теплу, истиранию и растворителям.
Acetate Cloth – термостойкий и маслостойкий маркер для проволоки для нанесения лака или выпечки, идеально подходит для автомобильной промышленности.
Самоламинирующийся винил обеспечивает отличную устойчивость к маслам и грязи и идеально подходит для маркировки под землей и плоской лентой.
Полиэстер обладает отличной стойкостью к истиранию, грязи и маслам.
Винил обеспечивает хорошее прилегание и прочность, а также отлично подходит для идентификации кабеля.

В этом разделе вы узнаете, как применять выбранный вами маркер метки.

Теперь, когда вы выбрали или создали этикетку, которую хотите использовать, пора научиться правильно применять ее к проводу. Плохо нанесенная этикетка может стать невозможной для чтения или даже с трудом удерживаться на проводе.Следуйте инструкциям в этом разделе, чтобы узнать, как успешно применять маркеры для обертывания и рукава.
Обращенную идентификацию проще всего нанести, оторвав верхний конец маркера для проволоки от лайнера; Обратите внимание, что во время нанесения вы должны как можно меньше касаться клея этикетки. Используя этот метод, поместите верхнюю часть этикетки на провод и оберните ею маркер, но не касайтесь остальной части клея, так как это может привести к пометке маркера.
Используя метод идентификации рукава: сложите держатель и обнажите отверстие рукава PermaSleeve.Затем вставьте провод в рукав и снимите его с держателя. После заделки провода муфту можно отрегулировать в лучшее положение для маркировки, а затем закрепить, используя термофен для ее усадки.

Маркировка проводов и этикетки для кабелей

Маркировка проводов не должна быть загадкой

Попытка найти нужный провод в зоне с интенсивным кабельным движением может стать кошмаром. Отличить компьютерный кабель от лёгкого шнура питания можно как найти иголку в стоге сена.Точно так же, если вы работаете с большим количеством мощных кабелей, важно знать, какие из них не только облегчают вашу жизнь, но и обеспечивают вашу безопасность.
Независимо от вашей ситуации, маркеры проводов помогут вам легко определить, какой кабель к какому устройству принадлежит. Не только это, но вы даже можете добавить небольшие заметки для других людей, которые могут работать с проводами. Несмотря ни на что, это простой шаг, который сделает вашу жизнь в сто раз проще!

Маркеры для проводов предотвращают путаницу

Маркер для проводов проясняет ситуацию для вас и всех, кто может с ними обращаться.Предотвратите такие проблемы, как потерянная работа на вашем компьютере, от случайного отключения кабеля компьютера до того, как вы сохраните свою работу. Некоторые устройства нуждаются в постоянном питании, поэтому также важно, чтобы люди знали, что нельзя отключать неправильный провод.
Существует так много сценариев, когда чего-либо можно избежать, просто потратив две минуты на то, чтобы нанести несколько маркеров проводов на ваши кабели. От генераторов до телефонных линий и таких вещей, как аквариумы и важные медицинские устройства, вы можете четко обозначить, что есть к чему, чтобы любой, кто сталкивается с ними, знал, к чему они принадлежат и как с ними обращаться.

Различные стили маркеров проводов

Для вашего удобства CableOrganizer.com предлагает ряд различных маркеров проводов для удовлетворения любых ваших потребностей. От настраиваемых буклетов и диспенсеров до проволочных ярлыков – у нас есть множество вариантов, которые доступны в самоклеящемся и термоусадочном стилях. Вот наши категории и почему они такие классные!

Листы для печати настолько просты в использовании, что это может сделать каждый! У нас есть варианты, позволяющие печатать прямо с домашнего компьютера, даже пустые этикетки, которые можно использовать в лазерном принтере, а также этикетки с обозначением портов и лицевой панели, которые идеально подходят для идентификации портов.
Предварительно напечатанные этикетки – простая задача для тех, кто хочет легко маркировать или пронумеровать кабели. Они имеют все числа от 1 до 10, и они надеваются на кабели, избегая разъемов и заглушек, поэтому их очень легко установить. Кроме того, на них нет клея, поэтому они не оставляют липких следов.
Листы этикеток с надписью – идеальный вариант, если вам нужно быстро определить то, к чему вы вернетесь после. Все, что вам нужно сделать, чтобы использовать их, – это записать то, что вам нужно! Они предварительно нарезаны и самоламинируются, и их можно легко транспортировать в ящике для инструментов или даже в кармане.

Маркировка проводов за несколько минут упростит вам жизнь, а также жизнь членов вашей семьи и коллег. Так что не срезайте углы – вы только пожалеете об этом в будущем. Потратьте несколько минут, чтобы правильно пометить ваши кабели и проводку!

Что делает лазерную маркировку лучшим методом?

Внутри каждой подводной лодки, поезда или самолета есть огромные отрезки проводов, которые проходят сквозь конструкции, обеспечивая электрическую нервную систему для транспортного средства.При таком большом количестве разных проводов, каждый из которых выполняет разные функции, на производстве важно иметь возможность отслеживать каждый из них, включая размещение проводов и тип используемого основания, например, тяжелую медную печатную плату. Один из наиболее распространенных методов для этого – лазерная маркировка, которая обеспечивает четкие, устойчивые и точные надписи.

Но что отличает лазерную маркировку проволокой от альтернативных методов?

Что такое лазерная маркировка проволоки?

Лазерная маркировка проводов – это процесс, позволяющий навсегда маркировать изоляционный материал, обернутый вокруг проводов.Внутри маркировочной машины находится металлический диск с вырезами всех букв, цифр и символов, которые могут понадобиться для нанесения требуемой маркировки. Для каждого персонажа диск вращается в нужное положение, и лазерный луч направляется через него на провод в форме выреза. Когда лазерный луч попадает на провод, он вступает в реакцию с диоксидом титана в изоляционном материале, меняя свой цвет на более темный и оставляя стойкий след. Этот процесс продолжается до тех пор, пока все символы не будут помещены на провод.

Эти обозначения могут содержать информацию о производителе, продукте или конкретной функции провода, а также другую информацию в зависимости от отраслевых норм. Сегодня многие военные и аэрокосмические спецификации требуют маркировки проводов с помощью лазерного метода.

Обилие проводов означает, что важна маркировка каждого из них.

Почему лазерная маркировка лучше других методов

1. Более универсальный и менее опасный

Лазерная маркировка проводов не повреждает провода, как другие методы.Самый старый способ маркировки проводов, который до сих пор используется в некоторых приложениях, – это горячее тиснение. Фактически, горячая штамповка вдавливает горячую форму, покрытую пигментом, в изоляцию провода. Проблема в том, что это связано с нарушением структурной целостности провода. Горячая штамповка может привести к пробою изоляции до провода, что может вызвать проблемы, если внутрь могут попасть жидкости или другие загрязнители.

В отличие от горячего тиснения, лазерная маркировка проволоки может эффективно использоваться на таких материалах, как тефлоновая проводка.

2. Может использоваться с более тонкой проводкой

Сегодняшние самолеты оснащены более совершенной авионикой и электроникой, чем когда-либо. Однако для того, чтобы они работали, им требуется больше проводов, а чем больше проводов, тем больше вес. Для решения этой проблемы используются более тонкие калиброванные провода для создания сложных систем межсоединений электропроводки (EWIS), которые выполняют свою работу без чрезмерного увеличения объема. Лазерная маркировка проводки – один из немногих методов, с помощью которого можно эффективно маркировать эти более тонкие провода, поскольку она не повреждает саму изоляцию.

3. Быстро

Горячая штамповка проволоки – трудоемкий процесс. Есть много вещей, которые могут пойти не так, и важно, чтобы каждый провод проверялся после его маркировки, чтобы убедиться, что на нем нет повреждений. С другой стороны, лазерная маркировка проводов является быстрой, эффективной и сопряжена с гораздо меньшим риском повреждения самой проволоки.

4. Расходные материалы не использовались

Еще одна технология, разработанная в ответ на недостатки маркировки горячим штампом, – это маркировка струйной печатью.По сути, это процесс печати информации на поверхности пластиковой изоляции. Струйная маркировка не только трудна для использования на определенных материалах, таких как тефлон, но и менее долговечна, но и требует использования расходных материалов в виде чернил. Для лазерной маркировки проволоки, напротив, не используются такие материалы, поскольку это просто свет лазера, изменяющий химический состав ранее существовавшего материала.

5. Надежно

Как струйный метод, так и метод горячего тиснения имеют много факторов, которые могут пойти не так, а иногда это приводит к ошибкам.В отличие от этого, лазерная маркировка на проволоке очень точна, и меньше деталей в процессе могут выйти из строя.

Лазерная маркировка проводов оказалась превосходным методом быстрой и эффективной маркировки проводов.

Межкомпонентные системы и лазерная маркировка проводов

Несмотря на преимущества лазерной маркировки проволоки для производителей и инженеров, оборудование, которое выполняет сам процесс, стоит дорого. Тем не менее, вы все равно можете получить преимущества качественной лазерной маркировки без предварительных затрат, которые потребует установка, если ваши провода будут маркированы Interconnect Systems.

Специально предназначенная для аэрокосмических проводов и кабелей на основе тефлона, наша машина одобрена в соответствии со спецификацией маркировки проводов BAC 5152 BOEING. Мы одобрены CASA на поставку авиационной лазерной маркировки проводов и можем предоставить сертификаты выпуска CASA Form 1 для авиационных комплектов проводов с лазерной маркировкой.

Мы также предлагаем нашим клиентам исключительный сервис. На ваш запрос ответят в течение часа, и мы дадим реалистичные сроки выполнения заказа, которые учитывают все необходимые этапы процесса.

Маркировка электропроводов: Маркировка проводов и кабелей. Виды и характеристики проводов

Маркировка проводов и кабелей: обозначение жил, изоляции, оболочки

Буквенная и цифровая маркировка жил и изоляции кабелей

Маркировка кабельных оболочек

Цветовая маркировка кабелей

Маркировка проводов и кабелей, ее виды и стандарты

Расшифровка кабеля

Расшифровка буквенных маркировок

Цветовая маркировка кабеля

Маркировка проводов и кабелей при монтаже: ПУЭ, в электрощитах

Цели маркировки проводов

Методы маркировки провода и кабеля

До монтажа провода

После монтажа провода

Переносные автоматические и полуавтоматы

Стационарные принтеры

Офисные лазерные принтеры

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Особенности цифрового обозначения проводов

Особенности маркировки РЩ и кабелей

Часто допускаемые ошибки при маркировке

Часто задаваемые вопросы

Маркировка проводов (N, PE, L)

Маркировка провода домашней электросети

Расцветка электропроводки ускоряет электромонтаж

Расцветка фаз на электроподстанциях

Правила соблюдения расцветки электропроводки при монтаже

Маркировка электрических кабелей и проводов

Маркировка проводов, кабелей: расшифровка, цветовая маркировка

Виды проводников

Провода

Кабель

Шнур

Маркировка

Расшифровка буквенного значения провода

Цифровое обозначение

Таблица для расшифровки

Кабельные линии

Цветовая маркировка

Видео по теме

Маркировка проводов по ГОСТу: сечение, примеры расшифровки, цвета

Назначение маркировки

Маркировка кабелей

Температурный режим и ГОСТ

Маркировка проводов

Маркировка оптических кабелей

Цветовые обозначения

Зарубежная маркировка

Что такое маркировка проводов? | Принадлежности для творческой безопасности

Похожие вопросы

Дополнительные ресурсы

Этикетки для кабелей и маркеры для проводов: термоусадочные, самоламинирующиеся и др.

{{товар.FamilyDisplayName}}

{{product.ProductDescription}}

{{product.FamilyDisplayName}}

{{product.ProductDescription}}

Термоусадочные этикетки, рукава и трубки для проводов и кабелей

{{product.FamilyDisplayName}}

{{product.ProductDescription}}

{{товар.FamilyDisplayName}}

{{product.ProductDescription}}

Как выбрать маркер провода

5 соображений при выборе маркера для проводов

Маркер прочности

Варианты материала маркера

Типы маркеров

Калибр

Расположение маркера

Маркер для проводов без ожидания

Избавьтесь от надоедливых переделок и повысьте производительность

Маркировка стала проще – маркировка кабелей

Маркировка проводов и этикетки для кабелей

Маркировка проводов не должна быть загадкой

Маркеры для проводов предотвращают путаницу

Различные стили маркеров проводов

Что делает лазерную маркировку лучшим методом?

Больше новостей

Добавить комментарий Отменить ответ
