Автор Владислав Никитович На чтение 5 мин

Содержание

1. Принцип работы автомобильной антенны
2. Как сделать самому
3. Необходимые запчасти и инструмент
4. Процесс изготовления
5. Подключение и настройка
6. Достоинства и недостатки

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т. к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

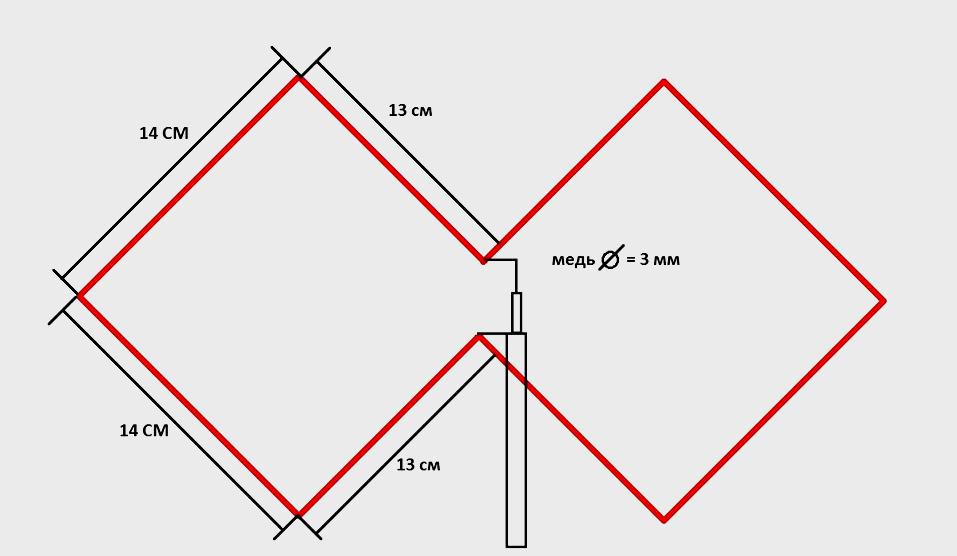

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

• анкерный болт;
• набор для паяния;
• около 3000 мм мягкой проволоки, сделанной из меди;
• чехол из пластика;
• схему для усилительного устройства;
• транзистор КТ368А;
• провод, который будет вести в салон автомобиля;
• для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

• при помощи магнитов;
• используя вакуумные присоски;
• струбцинами;
• установить место для штатной антенны;
• при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

1. Взять проволоку и нарезать резьбу.
2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
3. Закрутить первую гайку.
4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
5. Зафиксировать все контргайкой.
6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
7. Зачистить центральную жилу радиокабеля.
8. Намотать несколько витков защищенной жилы, закрепить все гайками.
9. Соединить экран провода с корпусом транспортного средства.
10. Подсоединить ко второму концу кабеля антенный разъем.
11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

• Как сделать усилитель из автомагнитолы
• Распиновка магнитолы пионер по цветам
• Как подключить активный сабвуфер в машине
• Планшет в машину вместо магнитолы

Как сделать антенну для радио своими руками

Самодельная антенна для работы радио в режиме FM – это хорошая возможность для улучшения качества приёма сигнала в диапазоне 88-108 МГц. Для начала мы рассмотрим, как заменить стандартную антенну на устройство другого типа – дипольную.

Многие типы приёмников имеют разъём для подключения простой внешней антенны – как правило, встроенной или телескопической штанги. Сделать хорошую FM-антенну своими руками вы сможете даже за небольшие деньги. Для этого достаточно одного визита в ближайший магазин хозяйственных товаров.

Необходимые средства

Набор инструментов и деталей будет таким:

1. Керамические изоляторы, а также соединительные элементы для них. Нельзя допустить замыкания антенного провода на близлежащие конструкции. Такие средства можно приобрести на рынке радиотоваров или найти в старых строениях.

2. Тонкий трос из стали для подсоединения изоляторов.

3. Роликовые блоки. Мы используем их с целью установки внешней T-образной антенны для радио в натянутом состоянии.

4. Штекер, чтобы подключить антенну.

5. Устройство для защиты от грозы. Двухпозиционный рубильник должен служить именно для такой цели. Хорошая наружная антенна способна быстро отключаться от аппаратуры и заземляться во время грозы.

6. Отрезок проволоки из меди. Диаметр – 1,5-2 мм. Также вы можете воспользоваться проволокой из стального материала в оболочке из цинка. Медь будет более удобна, чтобы сделать работы по монтажу.

Виды антенн

Антенны FM-диапазона можно условно разделить на три отдельных вида:

• бегущей поверхностной волны;
• линейные;
• апертурные.

Схема и принцип работы апертурных антенн

Апертурой называется разворот антенны. Волновые каналы – это, скорее, частный случай конструкций с бегущей волной. Директоры в их модулях расположены так, что они обладают вертикальной поляризацией. Именно на волновом канале ловится телевидение. Антенна FM позволяет учесть особенности будущего местоположения.

Монтаж уловителя радиосигнала

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Схема установки опор

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей. Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке. Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

Пример резонансной рамочной антенны

Резонансные рамочные антенны с успехом используются механиками, чтобы принимать коротковолновые сигналы. Чтоб вести направленный приём сигнала, достаточно просто повернуть антенну в любой возможной плоскости. Магнитная составляющая поля радиоволны позволяет принимать сигнал намного чище.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Схема резонансной рамочной антенны Рахматтулаева

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Выводы

Мы предложили вашему вниманию популярные типы антенн для радио, которые можно сделать своими руками. Большинство таких решений достаточно просты для изготовления дома, а простота их настройки позволит без труда справляться с самыми сложными проблемами.

Вам понравилась инструкция? Делитесь ею в социальных сетях и на страницах своих сайтов. Оставляйте в комментариях свои заметки и советы нашим пользователям.

Как бесплатно сделать простую мощную рамочную антенну

В этом мире мало действительно волшебных вещей, которые практически бесплатны.
Эту AM-антенну, сделанную своими руками, лучше всего использовать на открытом воздухе, но вы можете заставить ее работать и внутри, каким-то образом изменив прокладку проводов. Он усиливает все слабые AM-сигналы, поэтому мощная местная станция может быть слышна по всему диапазону вашего AM-радио.

Вот что вам нужно:

• 100 футов или более изолированного провода любого типа, с которым вы легко сможете работать
• Скрутка или застежка-молния или лента для сохранения формы спирали
• (2) зажима типа «крокодил» (продаются в большинстве магазинов электроники)
• (1) трех- или четырехфутовый заземляющий стержень (любой металлический стержень или труба диаметром ½ дюйма или больше)
• (1) регулируемый хомут для трубы, который крепится к металлической опоре

1.

Сформируйте трехдюймовую катушку с семью витками. Придайте круглую форму завязкам или скотчу. Прилагаемый зажим типа «крокодил», показанный ниже, будет присоединен не менее чем к 60 футам антенного провода. Как правило, чем длиннее антенный провод, тем лучше, поэтому, если у вас есть антенный провод длиной 100 футов, это хорошо.

2. Другой конец (не показан) катушки будет подсоединен к заземляющему штырю, поэтому оставьте достаточно провода. Заземляющий кол можно вбить в удобное и безопасное место поблизости.

3. Для обеспечения максимального приема протяните антенный провод перпендикулярно станции, которую вы хотите слушать. Это означает, что если вы рисуете воображаемую линию к станции, вы хотите проложить антенный провод под углом 90 градусов к этой воображаемой линии. Вы можете установить провод на любой высоте, но для безопасности рассмотрите восемь футов.

4. Очистите конец антенного провода (я использую нож или диагональные плоскогубцы) и прикрепите его к катушке.

Вам действительно не нужны зажимы типа «крокодил», но это намного надежнее, чем скручивание проволоки вместе.

5. Наша антенна не работала на трубе, которую мы использовали, пока мы не отшлифовали ржавчину на небольшом участке под хомутом. Чего вы не видите, так это того, что грязь влажная. Это также важно, чтобы заставить землю работать. Если у вас сухая почва, вам, возможно, придется слить немного воды на землю, чтобы сделать почву более проводящей. Закрепите провод на зажиме.

6. Большой магический тест: Настройте радио на очень слабую станцию. Вам не нужен измеритель сигнала, но забавно наблюдать, как он регистрирует усиление. Перемещайте катушку рядом с радио, пока не услышите, что станция улучшилась. На самом деле вы не подключаете эту антенну к радио. Катушка усиливает сигнал, который индуктивно улавливается ферритовой антенной внутри радиоприемника. Станция 1400 кГц в нашем районе перешла от «нет различимого сигнала» к «полной мощности».

Пожалуйста, сообщите нам о своих успехах или неудачах, чтобы другие слушатели могли извлечь пользу из вашего опыта.

Вы можете поэкспериментировать с диаметром катушки, количеством витков и длиной используемого антенного провода. Если вы хотите увидеть другие отличные AM-антенны, попробуйте поискать рамочную AM-антенну своими руками. Мы будем рады, если вы пришлете комментарий и/или изображение, которое мы сможем опубликовать.

Эта антенна отлично работает в диапазоне AM благодаря свойствам этих частот. Рамочные антенны могут работать и на других частотах, но нуждаются в некоторой модификации из-за различий в частотных характеристиках. Вероятно, в будущем в исследованиях рамочных антенн будут сделаны некоторые открытия.

Как всегда, мы ценим ваше мнение и приветствуем вопросы.

Как сделать FM-антенну на 75 Ом?

Система, преобразующая электромагнитные или радиоволны в электрическую энергию и наоборот, называется антенной.

Направляющее устройство/сигнальный кабель или волна направляются на антенну, преобразуя ее в электромагнитную энергию для передачи в космос.

Антенна — это устройство, которое позволяет передавать и принимать электромагнитные волны.

В этой статье мы научим вас, как сделать FM-антенну на 75 Ом всего за несколько простых шагов. Все, что вам нужно, — это несколько инструментов, таких как провод динамика, штекер 4 мм или штекер 3 мм. Прочтите и попробуйте прямо сейчас!

Содержание

• Что такое «Антенна на 75 Ом?»
• Есть ли разница между антеннами 75 Ом и 300 Ом?
• Вещи, которые необходимо подготовить
• Как сделать FM-антенну на 75 Ом
  • Изготовление FM-антенны на 75 Ом с помощью штекера 3 мм
  • Как сделать FM-антенну из провода динамика
  • Увеличение длины антенны
• Вопросы и ответы об FM-антенне 75 Ом
• Заключение

Что такое «антенна 75 Ом?»

В большинстве антенн собственный импеданс составляет приблизительно 300 Ом, что не имеет ничего общего с 75 Ом, описанными в часто используемой фразе «75-омная модель». Измерение 75 Ом связано с механизмом передачи и компонентами, используемыми для сбора этой передаваемой энергии.

Использование антенн с другим оборудованием оказалось затруднительным из-за их высокого импеданса. Они просто не ладят и в конечном итоге все портят. Вот почему люди искали средство, результатом которого стал балун. Антенна FM 75 Ом Bose – лучший выбор для всех.

Балун будет использовать свой небольшой трансформатор в антеннах для уменьшения импеданса в 4 раза (для обычных антенн) или в 6 раз (для антенн с высоким коэффициентом усиления) (для некоторых коммерческих продуктов). Следовательно, он уменьшает собственный импеданс 300 Ом до 75 или 50 Ом, что является значительно лучшим выходом для медных коаксиальных линий.

Поскольку практически все современные антенны содержат этот балун, многие ошибочно полагают, что современные антенны имеют сопротивление 75 Ом, тогда как 75 Ом — это просто выходной сигнал этих антенн, а не импеданс.

Есть ли разница между антеннами 75 Ом и 300 Ом?

Что касается 75-омной и 300-омной антенны, вы можете подумать: «А 75-омные антенны — это то же самое, что и 300-омные антенны?» Они есть, но их нет.

Единственным существенным различием между ними является их доступность. По сравнению с антеннами на 300 Ом, антенны на 75 Ом могут быть намного проще в использовании. Кроме того, большинство современных передатчиков теперь используют кабельные соединения на 75 Ом.

Вещи, которые необходимо подготовить

Материалы	Если стержень изготовлен не из электропроводного материала, его длина должна составлять от 55 до 58 дюймов для создания воздушного тела. Материал должен быть прочным, чтобы выдерживать ветер. Распространенными примерами являются валы из стекловолокна, поливинилхлорида, алюминия и дерева.
Инструменты	Кроме того, у вас должен быть высококачественный сварочный утюг, а также сварочная стойка, чтобы во время работы держать в порядке различные компоненты антенны. Электронные припои, двусторонние ленты и даже электрические ленты потребуются одновременно. Для достижения наилучших результатов также рекомендуется полный набор инструментов с различными зажимами, плоскогубцами и отвертками.

---

Как сделать 75-омную FM-антенну

Выполнение этих простых шагов является самым простым подходом к созданию самодельных FM-антенн: .

Шаг 2: Оберните старую вешалку вокруг медной трубы, чтобы сделать петли, удерживающие провода на месте.

Шаг 3: Перед скручиванием каждый провод следует разрезать и зачистить с обоих концов.

---

Изготовление FM-антенны на 75 Ом с использованием штекера 3 мм

Существует несколько способов изготовления FM-антенны на 75 Ом своими руками. Один из способов заключается в использовании двух отрезков медного провода.

Каждый провод должен иметь длину 60 сантиметров, плюс 10 сантиметров на разъем на одном конце и 5 сантиметров на разъем на другом.

Удалите 1/4 дюйма с каждой стороны, плотно скрутите их вместе и, при необходимости, припаяйте или сожмите, чтобы не торчали свободные концы.

Следующим шагом является припаивание или обжим штырьков к одной стороне 3-мм штекера, способного передавать FM-сигналы, не оставляя оголенных жил.

Следуйте этому видео, чтобы получить наилучшие результаты:

---

Изготовление FM-антенны на 75 Ом с помощью штекера 4 мм телевидение. Установка антенны — это фантастический способ использовать радио без забот.

Для этого вам понадобится кабель на 75 Ом и розетка, которая подходит к концу FM-антенны вашего телевизора.

Затем подключите один конец к входному разъему FM-антенны телевизора, а другой конец оберните вокруг соседнего окна или стены. С соединением 75 Ом и проводом теперь вы можете создать свою антенну.

Идеально подходит для любой работы, требующей использования частоты FM. Штекер 4 мм совместим с большинством микрофонов, наушников, инструментов и т. д.

---

Как сделать FM-антенну из провода динамика

Самодельные FM-антенны можно изготовить с использованием различных технологий и материалов, одним из которых является провод динамика. Ниже приведены пошаговые инструкции и необходимые расходные материалы:

Шаг 1: Чтобы создать антенну, отрежьте десять футов провода от кабеля динамика.

Шаг 2: Измерьте и разделите провод на трехфутовой отметке.

Шаг 3: Снимите последние два дюйма изоляции с оставшейся двухметровой длины кабеля динамика.

---

Увеличение длины антенны

Шаг 1: Поместите приемник, который также может работать как динамик, рядом с окном.

Шаг 2: Провод антенны должен проходить через окно.

Шаг 3: Затем кабель следует разместить на чердаке. Чтобы закончить это и дать поддержку проводу, используйте маленький гвоздь.

Шаг 4: За окном соедините два провода в противоположных направлениях. Прикрепите гвоздь к хвостам двух проводов для устойчивости.

---

Вопросы и ответы об FM-антенне 75 Ом

Как проверить прием FM-радио?

Шаг 1: Включите приемник и проверьте мощность сигнала любых станций, которые вы хотите слушать.

Шаг 2: Если прием остается плохим, переместите динамик.

Шаг 3: Если вы все еще не получаете желаемых результатов, вы можете добавить провод к используемым отведениям. Добавление проводов к проводам антенны улучшит результаты и увеличит внешнюю высоту антенны.

Как улучшить прием FM-радио?

Скорее всего, ваша антенна расположена близко к окну, что может создавать частотные помехи. Чтобы проверить, улучшается ли прием, попробуйте переместить его выше и подальше от помех.

Держите внутреннюю антенну вдали от объектов, которые могут мешать радиочастотам, таких как штукатурка или кирпич.

С помощью этих простых настроек вы можете улучшить прием FM!

Заключение

Вы понимаете, как сделать FM-антенну на 75 Ом в домашних условиях, используя три простых подхода. Процедура просто требует минимальной подготовки и опыта, и это не сложно сделать.

В результате, если вы хотите сэкономить на новой антенне, мы надеемся, что сегодняшняя статья расчистила путь. Так что попробуйте; вы можете обнаружить, что это не так сложно, как кажется. А что вы думаете об этой статье? Поделитесь, если это может помочь вашему другу! С наилучшими пожеланиями!
