RС-генераторы с мостом Вина: схема, принцип работы, формула

Пример HTML-страницы

Мостом Вина обычно называют схему, приведенную на рис. 2.65.

При частоте входного сигнала, равной резонансной частоте f₀, напряжение на выходе uвых равно нулю (при ненулевом входном напряжении uвх. Легко показать, что f₀= 1 / ( 2π · R · C ) Иногда мостом Вина называют схему, приведенную на рис. 2.66.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

На частоте f0 коэффициент передачи такой схемы β =uвых/uвх=⅓. Далее мостом Вина будем называть первую схему с конфигурацией, действительно характерной для мостовых схем, а схему на рис. 2.66 — упрощенным мостом Вина.

В реальных схемах генераторов для поддержания колебаний необходимо, чтобы на частоте колебаний напряжение uвых несколько отличалось от нуля.

Поэтому реально мост работает с некоторым рассогласованием, когда отношение сопротивлений R₁/R₂ — несколько отличается от 2 (более точно, R₁/R₂ > 2).

Для генераторов гармонических колебаний важной проблемой является автоматическая стабилизация амплитуды выходного напряжения. Если в схеме не предусмотрены устройства автоматической стабилизации, устойчивая работа генератора окажется невозможной. В этом случае после возникновения колебаний амплитуда выходного напряжения начнет постоянно увеличиваться, и это приведет к тому, что активный элемент генератора (к примеру, операционный усилитель) войдет в режим насыщения. В результате напряжение на выходе будет отличаться от гармонического.

Схемы автоматической стабилизации амплитуды могут быть достаточно сложными и содержать, к примеру, несколько дополнительных операционных усилителей.

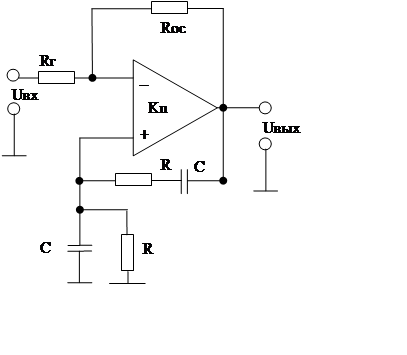

Изобразим схему генератора на операционном усилителе с очень простой схемой автоматической стабилизации амплитуды (рис. 2.67), которую обеспечивают диоды. Поясним их роль на следующем примере.

Если по каким-либо причинам амплитуда напряжения на выходе uвых увеличилась, то увеличится амплитуда полуволн тока, проходящих через диоды. Но это приведет к тому, что для каждого диода уменьшится дифференциальное сопротивление и сопротивление на постоянном токе для соответствующих моментов времени.

Это эквивалентно уменьшению сопротивления в цепи между выходом операционного усилителя и его инвертирующим входом.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Задать вопрос

Но такое уменьшение, как известно, приводит к уменьшению коэффициента усиления усилителя на основе ОУ, охваченного отрицательной обратной связью (ООС). В результате выходное напряжение уменьшится, возвратившись к исходному значению. Назначение потенциометра — регулирование амплитуды выходного напряжения.

Предыдущую схему можно представить так, как показано на рис. 2.68.

Тогда становится очевидным, что пунктиром обведен усилитель, представляющий из себя ОУ, охваченный цепью ООС и имеющий коэффициент усиления K. С помощью частотно-зависимой RС-цепи (упрощенный мост Вина) этот усилитель охвачен цепью положительной обратной связи.

На частоте f₀ коэффициент передачи упрощенного моста Вина β = 1/3. Следовательно, для соблюдения условия баланса амплитуд необходимо, чтобы K· β > 1, т. е. (пренебрегая прямым сопротивлением диодов D₁и D₂) [1 + ( R₁ + R₂ ) / R₃ ] · ⅓ ≥ 1 или R₁ + R₂ ≥ 2R₃т. е. получаем тот же результат, что и ранее, но более строго.

При практическом применении подобных генераторов нагрузку часто желательно подключать через дополнительный так называемый буферный усилительный каскад.

Нелепица с «Мостом Вина» Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»

УДК 621.380

НЕЛЕПИЦА С «МОСТОМ ВИНА»

Л.Г. ЧУБРИКОВ, О.А. КОНЧИЦ

Учреждение образования «Гомельский государственный технический университет имени П. О. Сухого»,

Республика Беларусь

Уже более тридцати лет из учебника в учебник кочует так называемый «мост Вина», который является ЯС-цепью, имеющей амплитудно-частотную характеристику АЧХ и фазо-частотную характеристику ФЧХ полосового частотного фильтра ПЧФ, но, отнюдь, не характеристики моста. Видимо, когда появились у нас первые сведения о генераторе с мостом Вина, то в связи с различными подходами к анализу работы и расчету ЯС-генераторов у нас и за рубежом, наши специалисты ошибочно назвали мостом Вина только ЯС-цепь (ПЧФ) в петле положительной обратной связи, не обратив внимания на делитель напряжения Я2 – Я1 в петле отрицательной обратной связи, который является частью моста. И с тех пор эта ошибка кочует из учебника в учебник ([1, с. 175], [2, с. 93], [3, с. 166], [4, с. 219], [5, с. 162], [6, с. 165], [7, с. 345], [8, с. 307], [9, с. 327], [10, с. 71]), вызывая путаницу, недоумение и неправильное понимание мостовых схем студентами и, по-видимому, вызывая язвительную усмешку зарубежных читателей.

Известны электрические цепи Я-С, имеющие АЧХ и ФЧХ фильтра нижних частот ФНЧ, и цепи С-Я, имеющие АЧХ и ФЧХ фильтра верхних частот ФВЧ. Соединяя эти фильтры последовательно, т. е. ФНЧ-ФВЧ или ФВЧ-ФНЧ, получим ЯС-цепи, имеющие АЧХ и ФЧХ полосового частотного фильтра ПЧФ. На рис. 1 приведены схемы этих ЯС-цепей и их характеристики. Как видно из графиков на рис. 1, получение ПЧФ таким образом и логично, и наглядно, и доказательно. При этом, (см. рис. 1):

/о =——, К = 1, р = 0.

0 2пЯС 3

Если же в схемах на рис. 1 переставить на выход либо конденсатор С (в ПЧФ ЯС-СЯ), либо резистор Я (в ПЧФ СЯ-ЯС), то получится пресловутый «мост Вина», показанный на рис. 2. Однако эта «искусственная» нелогичная перестановка С (Я) на выход ничего нового не даст. При указанных соотношениях (одинаковые Я-Я и С-С) АЧХ и ФЧХ «моста Вина» и ПЧФ на рис. 1 полностью совпадают, и частота у «моста

Вина» /0 = —1—, при которой К = —, а р = 0 .

2пЯС 3

Для подтверждения одинаковости АЧХ и ФЧХ ПЧФ на рис. 1 и рис. 2, были выполнены расчеты и проведены эксперименты для значений Я = 10 кОм и С = 0,01 мкФ. Рассчитанные и экспериментально полученные АЧХ и ФЧХ всех указанных ПЧФ полностью совпали. Результаты расчета и эксперимента приведены на рис. 3 в виде графиков. >Н1—

Ывых Ывх

Ывых

-0

Рис. 1. Схемы и характеристики ПЧФ

С я

‘*НК=|—т

Ывх

0—

Ыв1

-0

Рис. 2. «Мост Вина»

Рис. 3. АЧХ и ФЧХ: X – ПЧФ; ° – мосты

А для того, чтобы эти ПЧФ на рис. 1 и рис. 2 действительно стали мостами, необходимо к ним добавить делитель напряжения Я2 – Я1, а выходное напряжение

Ы вых снимать относительно средней точки делителя напряжения, как показано на

рис. 4. АЧХ и ФЧХ таких мостов полностью совпадают. На рис. 3 пунктирными линиями показаны экспериментально полученные АЧХ и ФЧХ этих мостов для значений Я = 10 кОм, С = 0,01 мкФ, Я1 = 15 кОм, Я2 = 30 кОм.

Ыв

Я2 = 2Я1 Я1

Рис. 4. Схема моста

На основе вышеизложенного анализа можно сделать следующие выводы:

1. Схема так называемого «моста Вина», широко представленная в нашей учебной литературе, не является мостовой схемой. Эта ЯС-цепь является полосовым частотным фильтром ПЧФ, который не имеет никаких преимуществ перед логически обоснованно получаемыми ПЧФ на основе ЯС-цепей типа ФНЧ-ФВЧ или ФВЧ-ФНЧ. Следовательно, нет смысла рекламировать какое-то именное «изобретение», не лучшее по сравнению с широко известными цепями ФНЧ-ФВЧ или ФВЧ-ФНЧ.

2. АЧХ и ФЧХ мостов, построенных на основе указанных трех ПЧФ и делителей напряжения Я2 – Я1, где Я2 = 2Я1, одинаковы. Поэтому, вообще, для синтеза ЯС-генераторов синусоидальных колебаний каждый из вышеуказанных мостов не имеет преимуществ друг перед другом.

3. Однако в учебных целях предпочтительнее использовать ПЧФ, логически доказательно получаемые путем последовательного соединения ФНЧ и ФВЧ, как показано на рис. 1.

Список литературы

1. Забродин Ю.С. Промышленная электроника: Учебник. – М.: Высшая школа, 1982. – 496 с.

2. Горбачев Г.Н., Чаплыгин Е.Е. Промышленная электроника: Учебник. – М.: Энер-гоатомиздат, 1988. – 320 с.

3. Основы промышленной электроники: Учебник /Под ред. проф. Герасимова В.Г. -М.: Высшая школа, 1986. – 336 с.

4. Каганов И.Л. Промышленная электроника: Учебник. – М.: Высшая школа, 1968. -560 с.

5. Ефимчик М.К., Шушкевич С.С. Основы радиоэлектроники: Учебник. – Минск: БГУ, 1981. – 286 с.

6. Галкин В.И. Промышленная электроника. – Мн: Вышэйшая школа, 1989. – 336 с.

7. Гершунский Б.С. Основы электроники и микроэлектроники: Учебник. – Киев: Выща школа, 1989. – 426 с.

8. Гусев В.Г., Гусев Ю.М. Электроника: Учебник. – М.: Высшая школа, 1982. – 496 с.

9. Усс Л.В. и др. Общая электротехника с основами электроники: Учебник. – Мн.: Вышэйшая школа, 1990. – 420 с.

10. Лабораторные работы по основам промышленной электроники /Под ред. проф. Герасимова В.Г. – М.: Высшая школа, 1989. – 176 с.

Получено 26.03.2003 г.
