Как измерить сопротивление мультиметром. Измерение сопротивления мультиметром

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться.

На сегодняшний день проблем с приобретением того или иного инструментами нет можно купить что душе угодно хоть лабораторию для измерений, как говорится – «любой каприз за ваши деньги».

Но речь в сегодняшней статье пойдет не о лаборатория для измерений (это уже на профессиональном уровне), а об обычных мультиметрах которыми так часто пользуются электрики включая меня.

Приветствую всех друзья на сайте «Электрик в доме». Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать

как можно проверить исправность лампочки или замерить сопротивление резистора, решил опубликовать подробный материал как измерить сопротивление мультиметром.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники – законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Настройки прибора перед измерениями

Итак, друзья давайте поближе познакомимся с самим прибором. В моем случает это цифровой мультиметр DT9208A. В стандартном комплекте идет одна пара щупов для силовых измерений и термопара для измерения температуры, которой я еще ни разу не пользовался.

На передней панели имеется круговой переключатель. Именно с помощью этого переключателя выполняется выбор рабочего режима и диапазона измерений. Переключатель работает как «трещетка» и фиксируется в каждом новом положении.

Вся круговая панель разбита не сектора и имеет разноцветную маркировку (это в моем случае). Иногда сектора обводят отдельными линиями, как бы отделяя необходимый параметр.

Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й степени) соответственно.

Для работы необходимо переключатель установить на нужную позицию сектора. Нас интересует сопротивление, соответственно, перед тем как измерить сопротивление мультиметром нужно выставить переключатель в сектор обозначенный значком «Ω».

Для удобства работы с прибором щупы имеют разную расцветку. Разницы нет, куда вставлять какой щуп но общепринятым правилом считается что черный щуп вставляется в клемму обозначенную «com» (сокращенно от common – общий), а красный щуп вставляется в клемму обозначенную «VΩCX+».

Перед выполнением любых измерений необходимо проверить работоспособности самого прибора, так как может оказаться обрыв в измерительной цепи (например, плохой контакт щупов). Для этого концы щупов закорачивают между собой. Если прибор исправен и в цепи нет обрыва, то на дисплее появятся нулевые показания. Возможно, показания будут не нулевыми, а тысячные части Ом. Это связано с сопротивлением проводов измерительных проводов и переходным сопротивлением между щупами и их клеммами.

При разомкнутых щупах на дисплее будет отображаться «1» (единица) с отметкой диапазона измерений.

Такими несложными действиями выполняется подготовка мультиметра для измерения сопротивления.

Некоторые мультиметры оснащаются полезной опцией, называемой «прозвонкой». Если установить переключатель режимов работы на значок диода, при замыкании щупов звучит сигнал (зуммер). Это позволяет проверять исправность цепей и прямые переходы полупроводников сопротивлением до 50 Ом на слух, не отвлекаясь на дисплей.

Как измерить сопротивление резистора мультиметром

С теорией ознакомились и на первый взгляд вроде бы все понятно, однако как показывает практика, именно при практических работах у людей часто возникают вопросы. Поэтому давайте попробуем провести измерения какого-нибудь элемента, например резистора.

Берем вот такой постоянный резистор. Это один из распространенных видов постоянных резисторов. Его сопротивление должно быть 50 кОм, я это точно знаю, так как покупал его в магазине. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой – к другому концу.

Перед тем как измерить сопротивление мультиметром необходимо выставить рабочий переключатель в нужный диапазон. На какую отметку устанавливать ползунок, если не известно номинал резистора?

Необходимо чтобы переключатель всегда находился в ближайшем большем положении измерений. Так как я заведомо знаю, что номинал резистора 50 кОм я выставляю переключатель в ближайшее большее положение, в данном случае это – 200k. Если установить переключатель в положении меньше соответствующему сопротивлению (на отметку 20k) на дисплее НЕ БУДУТ отображаться данные. Сработает внутренняя блокировка.

Это касается не только измерения сопротивлений, но и при измерении таких величин как напряжение и ток. Например если вы хотите измерить напряжение в розетке, а по шкале из рабочих диапазонов положения 200 и 750 В, переключатель необходимо установить в положение 750 В. Если установить переключатель в положение 200 В и сунуть щупы в розетку прибор от этого не повредится так как внутри имеется защитная блокировка на этот счет, но все равно вы ни каких данных не получите.

Еще один из резисторов который у меня оказался под рукой номиналом 10 Ом, давайте замерим его сопротивление.

Выставляем переключатель мультиметра на отметке 200 (это является ближайшее большее положение для данного номинала) и измеряем.

Друзья хочу отметить, что переключатель необходимо выставлять именно на ближайшее большее положение это этого будет зависеть точность измерений. Чем выше предел измерений от номинала измеряемого сопротивления, тем большую погрешность будет давать прибор.

Измеряем сопротивление переменного резистора

Друзья это мы замеряли сопротивление постоянного резистора, электрическое сопротивление которого не изменятся и не может регулироваться. Давайте теперь попробуем выполнить замеры для переменного резистора.

Отличие между ними в том, что сопротивление последнего можно менять вручную переключая ползунок в нужное положение.

У меня имеется переменный резистор на 10 кОм о чем свидетельствует надпись на нем.

Как измерить сопротивление мультиметром в этом случае? Все очень просто значение 10 кОм соответствует между двумя крайними контактами. Контакт который расположен по середине является «плавающим». Если приложить щупы между крайним и средним контактом и регулировать ползунок (крутить по или против часовой стрелки), то можно увидеть, как изменяется сопротивление в зависимости от положений ползунка.

Сопротивление должно равномерно и непрерывно возрастать или уменьшаться от нуля до номинального значения. Самая частая неисправность – исчезновение контакта токосъемника при прокручивании проявится показанием «бесконечности» прибором.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

На этом все дорогие друзья, надеюсь, в данной статье был полностью раскрыт вопрос как измерить сопротивление мультиметром. Если остались вопросы задавайте их в комментариях. Если статья была для вас интересной буду признателен за репост в соц.сетях.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Как измерить сопротивление мультиметром, режим измерения малых сопротивлений

Мультиметр может пригодиться не только специалисту-электрику, но и практически каждому хозяину в быту. Это многофункциональный и компактный прибор, измеряющий силу тока, напряжение, и многие другие параметры. Чтобы провести проверку сопротивления мультиметром, потребуется всего пару минут. В продаже сегодня можно найти как электронные модели, так и аналоговые, но по большей части разница между ними заключается лишь в способе отображения и подробности информации.

Разновидности

Сначала пару слов о разновидностях приборов. Раньше чаще всего использовался аналоговый мультиметр, в котором установлены обычные стрелочки для отображения показаний. Сегодня более востребованы электронные модели, но и аналоговые не спешат уходить в прошлое, ими пользуются преимущественно профессионалы.

Причины этого кроются в следующем. Стрелочные более стабильно работают в зонах электромагнитных полей. Кроме того, электронные модели требуют питания (чаще всего батарейки), а износ элементов питания может напрямую сказаться на погрешности измерений. Стоит также отметить и возможность выхода из строя из-за сильных электростатических разрядов. Аналоговый мультиметр показывает более точный результат.

Есть преимущества и у цифровых моделей. Они доступнее отображают информацию, и способы выводить на экран разницу между измеряемыми показателями и эталонными.

Основы управления прибором

У многих моделей мультиметров есть свои характерные особенности, но имеются также и общие для всех разновидностей правила. К примеру, для начала измерений следует прикоснуться концами металлических щупов (они снабжены ручками из изолирующего материала) к проводнику.

Величина того параметра, который измеряется мультиметром в текущий момент должна быть в пределах диапазона, который задается специальным переключателем на корпусе.

Именно поэтому рекомендуется производить замеры, выставляя максимальный режим измерения, а после подгоняя точность или наоборот. Впрочем, наиболее технически продвинутые аппараты способны определять пределы измерений автоматически.

Также следует помнить правила:

  • для того чтобы измерить силу тока, вначале потребуется создать разрыв в цепи и подключить в образовавшийся промежуток амперметр;
  • для использования вольтметра его необходимо подключать к точкам с разным потенциалом;
  • для измерения сопротивления требуется вначале полностью отключить элемент от цепи, после чего через него пропускается ток от встроенного элемента питания мультиметра.

Схема подключения щупов следующая. Тот, который с черным проводом, вставляется в гнездо СОМ (отрицательный полюс), красный – в гнездо VΩma. Помните, что сегодня на рынке имеется широкий ассортимент моделей, так что нюансы использования могут варьироваться. Чтобы избежать досадной неудачи, рекомендуется дополнительно ознакомиться с руководством пользователя.

Устройство

У подавляющего большинства моделей основа устройства полностью идентична. Единственной разницей могут стать обозначения, ряд дополнительных возможностей и пределы измерения. В любом случае, на фронтальной панели располагаются все элементы управления устройством. Среди них: гнезда для подключения щупов, экран, а также переключатель режима измерения сопротивления.

За аппаратную составляющую отвечает микросхема 1CL7106. При измерении напряжения сигнал проходит через резистор R17 и передается на вход 31. Сила тока воспринимается резисторами в зависимости от того, какой диапазон был установлен пользователем. Падение напряжения в результате поступает на вход 32.

Щупы

В бюджетных моделях тестеров щупы чаще всего особым качеством не отличаются. Не стоит в данном случае судить по внешнему виду, так как их специально делают максимально красивыми и глянцевыми. Внимание следует обратить, в первую очередь, на провод – он должен быть максимально эластичным и хорошо держаться.

Для того чтобы проколоть изоляцию провода или найти выводы микросхемы с малым шагом, концы щупа сделаны в форме игл. В качестве материала для их изготовления используется бронза, которая не слишком хорошо держит заточку. В отдельных случаях некачественные щупы могут обламываться в местах заделки. Наконец, некачественные щупы могут давать ненадежный контакт в гнездах мультиметра.

В качестве решения специалисты чаще всего «доводят их до ума» собственными силами. Для этого они припаивают провода к наконечникам и подгоняют разъемы в гнезда. Наконечники в таком случае требуется обязательно залудить, иначе показатели будут разные в зависимости от нажима. Для уменьшения сопротивления, провода можно заменить кабелем более толстого сечения, комплектные обладают сопротивлением до 0,5 Ом и выше.

Проверка перед работой

Токоведущие жилы в щупах мультиметра с течением времени изнашиваются, что крайне негативно сказывается на точности измерения. Именно поэтому важно проверять их до начала работы. Делается это просто. Переключатель ставят на самый низкий диапазон, после чего замыкают провода друг с другом. Следом аналогичным образом проверяется изоляция на ручках. Если контакт плохой, показания на экране начнут сбиваться. Отдельно следует отметить вариант проверки в режиме прозвонки. В случае неустойчивого звукового сигнала контакты следует заменить.

Инструкция

Итак, как измерить сопротивление мультиметром? Для этого требуется всего три шага, однако вначале следует в обязательном порядке убедиться, что проверяемая сеть полностью обесточена.

Измерительный провод черного цвета вставляется в гнездо COM, после чего шнур красного цвета вставляется в VΩmA. Затем требуется включить прибор. Чаще всего это делается поворотом переключателя измерений. Для работы с самыми малыми сопротивлениями потребуется поставить переключатель на букву «омега» и установить диапазон на 200, то есть в пределах 0,1-200 Ом (измерение малых сопротивлений). Далее производится проверка на замыкание измерительной цепи, для чего щупы замыкаются между собой. Если мультиметр исправен, на экране появится показатель порядка 0,3-0,7 и, как уже говорилось, он должен быть постоянным. Данный показатель отображает сопротивление самих измерительных проводов. Если этот показатель выше или часто меняется, следует обновить провода. Если провода разомкнуты, на экране должна быть единица, что показывает очень высокое (бесконечное) сопротивление.

Для того чтобы произвести измерение, требуется одновременно прикоснуться к контактам цепи. Если система работает исправно, мультиметр измерит показания. Если производится проверка на обрыв питания, тестер отобразит новые показания. Сопротивление в таком случае должно быть достаточно низким, вплоть до 1,5 Ома. Если же требуется померить сопротивление потребителя тока, например, лампочки или обмотки трансформатора, показатель может подскочить до 150-200 Ом. Имеется достаточно характерная особенность: с ростом мощности потребителя тока проверка сопротивления прибора мультиметром показывает более низкий результат.

Если цифры на экране тестера при измерениях не меняются, следует переключиться на более высокий диапазон.

Если мультиметр отображает все те же значения – переходим к новому диапазону и продолжаем попытки. Имеется здесь важный момент. Если поставить переключатель на 2000к и взяться за контакты щупов голыми руками, то получится, что мы меряем сопротивление тела, что, разумеется, скажется на результатах.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров.
Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.

Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат.
Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

Пример измерения

Рассмотрим на примере как проверить сопротивление наушников. Чаще всего они присоединяются к ПК или плееру при помощи разъема miniJack. Он состоит из трех частей. Наиболее близкая к держателю – общий канал, потом идет раздельные для правого и левого каналов.

Для проверки достаточно прикоснуться одним щупом мультиметра к общему каналу, а вторым к правому и левому по очереди. Точное сопротивление указывается в техническом паспорте наушников, но чаще всего оно составляет порядка 40 Ом. Если показания сильно отличаются, значит в проводе имеется короткое замыкание. Для проверки дополнительно меряем так. Прикасаемся одним щупом к правому каналу, а вторым – к левому. В идеале сопротивление должно быть ровно вдвое больше.

Как видно, измерения сопротивления проводить довольно просто. Надо быть уверенным в исправности мультиметра и понимать значение измеряемой величины.

Как проверить сопротивление мультиметром? 32 фото Как правильно померить сопротивление контура заземления и резистора?

Мультиметр – один из самых универсальных приборов, пользующийся наибольшим спросом. Всякий специалист, занимающийся ремонтом и обслуживанием бытовой техники и электроники, вряд ли без него обходится. Ремонт всегда начинается с проверки функциональных узлов и модулей, и без мультиметра здесь – как без рук.

Принцип работы

Работа любого омметра (включая и современные цифровые измерители) базируется на основном постулате электротехники – законе Ома. Согласно его условиям, чем больше сопротивление, тем меньше проходящий через него ток – при неизменном напряжении питания.

Омметру для работы необходим источник питания. Образуется запитанная электрическая цепь, в которой прибор, учитывая напряжение питания и ток, протекающий через замеряемый элемент, определяет сопротивление.

В современных цифровых мультиметрах используется батарейка на 9 вольт.

В Китае можно заказать никель-кадмиевую аккумуляторную батарейку на 8,4 В – 7 перезаряжаемых элементов по 1,2 В, упакованных в корпус такого же размера, ёмкостью до 200 миллиампер-часов – она даст близкое к 9 В питание, отчего прибор не выдаст существенную погрешность.

Такой способ – выход для тех, кто часто по работе замеряет сопротивление резисторов, спиралей и обмоток, «прозванивает» кабельные линии и т. д.: после примерно 1000 замеров обычная батарейка «села» бы.

Настройка перед использованием

Моделей цифровых мультиметров много, но все они схожи – выпускаются по одному «образу и подобию». В комплект входит пара щупов и, возможно, батарейка на 9 В. В самом приборе может использоваться термопара (температурный датчик), по которой измеряется температура.

С помощью многопозиционного переключателя выбирается нужный интервал замеров. Круговая разметка вокруг него соответствует разным параметрам (позиций может быть от 15 до 50). Сектор, отвечающий за измерение сопротивления, выделяется отдельным цветом. Это позиции, позволяющие измерить сопротивление до:

  • 200 Ом;
  • 2 кОм;
  • 20 кОм;
  • 200 кОм;
  • 2 МОм;
  • 20 МОм;
  • 200 МОм.

Сколько ом, килоом или мегаом есть в каждом из резисторов, покажет замер либо маркер на таком резисторе.

Если метки на резисторе стёрлись – пользователь уточнит его сопротивление, выполнив замер.

Вставив батарейку, подключите провода с щупами ко входным клеммам. С прибором эти щупы соединяются посредством коннекторов – на других концах проводов.

Чёрный провод с таким же по цвету щупом подключается к общей шине – рядом с её разъёмом стоит значок заземления. Красный – в гнездо «вольты, амперы и омы», обозначающий все эти (и некоторые другие) измеряемые параметры. Выберите измеряемый предел, например, 2000 кОм.

Убедитесь в отсутствии брака щупов, обрыва проводов – замкните их между собой. На дисплее появится нулевое значение сопротивления. Если это не так, то для проверки можно подключить другие провода без щупов и штекеров и замкнуть их. Никаких неприятных последствий от смены проводов вы не получите – ток и напряжение, выдаваемые прибором в режиме омметра, очень малы, чтобы их можно было заметить, даже если руки мокрые.

Ненулевые показания, например, при выборе измерения в диапазоне до 200 Ом, связаны с плохим контактом щупов, малым сопротивлением проводов (тысячные доли ома) – не являются неисправностью мультиметра.

Отсутствие замыкания щупов выдаст на дисплее единицу в верхнем разряде цифровой матрицы – признак условно-бесконечного сопротивления. Режим прозвонки линий – это омметр, оснащённый «пищалкой». Она сработает, когда сопротивление линии менее 50 Ом. Предел замеров – до 200 Ом.

Методы проверки

В зависимости от того, что именно вы будете тестировать на пригодность, используется соответствующий метод и приёмы измерения.

Проверка нового резистора

Проверить мультиметром сопротивление резистора просто. Измерения проводятся «без рук» – нельзя прикасаться к щупам и ножкам резистора в момент снятия показаний.

Резистор можно закрепить на какой-нибудь диэлектрической подставке с щелью или отверстием, положить в этот промежуток сам резистор, чтобы его «туловище» оказалось в этом углублении, а к ножкам приложить сами щупы.

Удобнее сразу приобрести щупы с «крокодилами» – это позволит замерять сопротивление деталей «на лету», не ища поверхность с углублением.

На дисплее отобразится номинал сопротивления. Например, если выбрана позиция «20 кОм», а резистор имеет сопротивление в 5,1 кОм, то омметр покажет 5,10 кОм. Допуск обычных (не высокоточных) резисторов составляет до 10%, поэтому в данном случае вы получите значение 4,59… 5,61 кОм.

На переменных резисторах можно проследить, как меняется сопротивление в зависимости от того, под каким углом повёрнут ползунок. Например, ползунок резистора на 10 кОм, установленный посередине от двух крайних положений, выдаст где-то 5 кОм. Если вдруг показания сменятся на «бесконечность» (единица слева на индикаторе) – возможно, токопроводящая дорожка резистора уже рассыпалась в конкретной точке.

Проверка резистора в уже собранном устройстве

Если купленное или собранное устройство работает неверно или совсем не подаёт признаков жизни – радиоэлементы проверяются на исправность по очереди. Чтобы проверить резистор, один его конец выпаивают и прозванивают «на весу». Дело в том, что, будучи подключённым согласно принципиальной схеме устройства к какому-либо элементу, например, к выводам транзистора, он не выдаст то значение сопротивления, которое вы ожидаете.

Так, сопротивление одного из полупроводниковых переходов всё того же транзистора, равное стольким-то десяткам или сотням Ом, полностью перекроет сопротивление резистора, равное, к примеру, 62 кОм. В результате сработает формула расчёта общего сопротивления двух резисторов – реального и эквивалентного, которым является переход всё того же транзистора. Эта формула равна произведению сопротивлений, делённому на их же сумму – она известна из школьного курса физики.

Не замеряйте сопротивление на резисторах, не исключённых из схемы устройства.

Проверка лампочек и ТЭНов

Проверка спиральной лампочки накаливания так же проста, как и проверка резистора. Нить лампы накаливания имеет конечное сопротивление. Если при «прозвонке» высветится сопротивление порядка нескольких десятков Ом – лампочка цела. Аналогично проверяются на целостность спиральные ТЭНы и обычные нихромовые спирали.

Проверка светодиодов

Светодиоды также можно прозвонить – например, те, что стоят в светодиодных лентах, только у них признаком неисправности является состояние пробоя (короткое замыкание), а не обрыв, как у спиралей.

Если это простой светильник – самодельная гирлянда или простая фара, велосипедный или карманный фонарик, то признаком исправности является сопротивление в десятки Ом при прямом пропускании тока, выдаваемого омметром, и бесконечное при обратном.

Причём в режиме прямого включения светодиод слегка засветится. А вот когда светодиодная лампочка оснащена драйвером – внутренней пускорегулирующей платой, потребуется её разборка и «прозвон» всех деталей и светодиодов из светильной матрицы по отдельности.

Проверка люминесцентных ламп

Лампы дневного света, в т. ч. и спиральные, используют тлеющий разряд в сильно разрежённых парах ртути. Проверить «горелку», даже разобрав корпус и сняв драйвер, с помощью омметра не удастся. Такие лампы восстановлению не подлежат.

Проверка двигателей

В каждом двигателе есть обмотки. Вы можете по отдельности прозвонить обмотку ротора и/или статора. Обмотка с обрывом покажет бесконечное сопротивление. Исправная же обмотка выдаст значение от единиц до десятков Ом. Неисправные обмотки подлежат перемотке точно таким же эмальпроводом, что использовался до выхода из строя мотора.

Проверка проводки, кабелей и выключателей

Включите мультиметр в режим «прозвонки» и проверьте пару проводов в кабеле на одном конце линии, замкнув её на другом. Перебирайте разные провода из разных пар, пока не найдёте неисправные «жилы» в кабеле. В зависимости от протяжённости линии и сечения проводов («жил») сопротивление разнится. Так, при длине линии до сотен метров сопротивление исправной «жилы» может варьироваться от 10 до 200 Ом. Если проверяется, к примеру, кабель связи на наличие обрывов – поделите полученное сопротивление надвое. Типичный пример – 25-парный кабель для разводки сигнализации в здании, протянутый между патчкордами в разных его частях.

Выключатели и рубильники проверяются аналогично. Перед проверкой обесточьте сеть, отключите «фазный» провод и проверьте, есть ли в рубильнике или выключателе контакт между токоведущими деталями в положении «включено». Чтобы прозвонить участок электропроводки от одной соединительной коробки до другой, обесточьте сеть и замкните провода на одном из концов проверяемого участка двухпроводной линии. Обрыв или перегорание провода соответствует бесконечному сопротивлению.

Если контакт есть, но сопротивление резко возросло (например, вместо 3 Ом стало 50) – то нарушилось соединение в клеммнике. У алюминиевых проводов резко повысившееся сопротивление может быть признаком надлома «жилы».

Такие места чрезвычайно опасны: при подключении к повреждённой линии, например, кондиционера или электроплитки может произойти самовозгорание и замыкание.

Причина – точечный нагрев надломленного проводника до нескольких сотен градусов, последующее расплавление в этом месте изоляции на проводе, послужившее источником начинающегося пожара.

Тестирование изоляции

Отключите подачу питающего напряжения. Разрядите все конденсаторы в схеме устройства (если они есть), закоротив их выводы любым инструментом, проводящим ток. Отсоедините нужную пару проводов с обоих концов линии, переведите прибор в положение «200 МОм» (если он есть), но не замыкайте провода ни на одном из концов между собой. Подключите щупы к проводам. Тестер в режиме мегаомметра покажет сопротивление, например, 70 МОм. Норматив для электропроводки – не менее 20 МОм.

В зависимости от материала изоляции (полиэтилен, тефлон, нейлон, капрон, фарфоровые и эбонитовые изоляторы) её сопротивление может разниться, но оно должно быть очень высоким.

Заземление

Проверить, заземлён ли нейтральный провод, можно следующим способом:

  • измерьте напряжение между «фазным» и нулевым проводом, найдя их по характерному обозначению в щитке;
  • повторите этот же шаг для «фазы» и заземлением.

Напряжение между «фазой» и «землёй» выше напряжения между «фазой» и «нулём». Это справедливо для всех новостроек. Проверить, подключён ли провод к заземляющему контуру, можно, измерив между землёй и нулевым проводом напряжение. Оно может быть порядка 1-3 В из-за наведённых с «фазного» провода токов, не доходящих в месте контроля до земли.

Возможные погрешности

Возможная погрешность измерений для цифровых мультиметров не должна превышать 1%, но существует более строгий норматив – от четверти до трети процента. Например, при замере напряжения 12 В в 20-вольтовой выборке отклонение не должно выходить за пределы диапазона 11,96… 12,04 В. Все приборы проходят проверку при изготовлении. У низкобюджетных мультиметров класс точности – не самый лучший.

Меры безопасности

Пользоваться мультиметром при напряжении свыше нескольких сотен вольт не рекомендуется. На многих мультиметрах в целях безопасности нанесена отметка, устанавливающая максимальный предел при измерении переменного напряжения – 750 В.

Хотя прибор позволяет работать (по шкале) с переменным напряжением до 2 кВ, это, скорее, исключение, чем допуск.

Кроме того, для работы на электроустановках свыше 1 кВ существуют ещё более жёсткие ограничения, которых необязательно придерживаться при работе в сетях с напряжением ниже этого предела. К тому же напряжение в 2 кВ, измеряемое «во всю длину» допустимого диапазона, легко создаёт статические наводки, могущие привести чувствительную цифровую электронику к электрическому пробою.

Используйте мультиметры, обладающие усиленным слоем диэлектрика на щупах, провода с двойным слоем изоляции. Ручки щупов не должны быть скользкими. Контакты и гнёзда на приборе должны быть защищены и закрыты от случайного попадания проводов и металлических предметов, капель воды и т. д. Работая в электроустановке с напряжением свыше 110 В, используйте защитные очки, диэлектрические перчатки, каску и специальный негорючий комбинезон из плотной ткани.

Измеряя напряжение, убедитесь, что красный щуп не включён в гнездо «10 А».

Дело в том, что к этому гнезду подходит низкоомный шунт, выдерживающий значительный ток. Ток короткого замыкания мощных источников питания, выдающих 10 и более ампер на замыкание, способен расплавить и поджечь провода прибора. При этом техник может получить ожог. Зачастую повреждается и сам прибор.

В следующем видео вы сможете наблюдать проверку резистора мультиметром.

Как проверить сопротивление мультиметром – инструкция

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Прозвонка проводов

Несмотря на всю многозадачность мультиметров, главное их бытовое применение – прозвонка проводов, то есть определение их целостности. Казалось бы, что может быть проще – соединил два конца кабеля со щупами в режиме «пищалки», и дело с концом. Но такой способ укажет лишь на наличие контакта, но никак не на состояние проводника. Если внутри имеется надрыв, который приводит к искрению и подгоранию под нагрузкой, то пьезоэлемент мультиметра всё равно издаст звук. Лучше воспользоваться встроенным омметром.

Звуковой сигнал, иначе именуемый как «зуммер», значительно ускоряет процесс прозвонки

Установите переключатель мультиметра в положение «единицы Ом» и соедините щупы с противоположными концами проводника. Нормальное сопротивление многожильного провода длиной несколько метров – 2-5 Ом. Увеличение сопротивления до 10-20 Ом скажет о частичном износе проводника, а значения в 20-100 Ом свидетельствуют о серьёзных обрывах жил.

Иногда при проверке уложенного в стену провода, использование мультиметра затруднено. В таких случаях целесообразно применять бесконтактные тестеры, однако цена этих устройств довольно высока.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка

Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше

В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Особенности измерения мультиметром

Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать

Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций

Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Общие меры предосторожности

Как и с любыми другими электрическими приборами, при определении сопротивления мультиметром, существуют некоторые меры предосторожности. Соблюдение их позволяет защитить устройство от повреждений и повысить точность результатов

Несколько простых правил, которые следует помнить во время работ с мультиметром:

Тестировать только отсоединённые от цепи компоненты. На результаты тестирования включённых в схему элементы всегда будут оказывать влияние все остальные объекты цепи.
Убедиться, что тестируемая цепь выключена. Иногда бывают обстоятельства, когда замеры отсоединённых компонентов невозможны

В этом случае очень важно обесточить схему. Кроме того, что любой ток может сделать недействительными любые показания, довольно высокое напряжение способно привести к повреждениям мультиметров.
Обеспечить разрядку конденсаторам в цепи

Без этого условия измерения будут гарантированно искажены.
Помнить, что диоды в цепи вызывают разбег в показаниях при изменении направления замеров.
Учитывать, что утечки тока через пальцы в некоторых случаях способны исказить показания. При измерении больших сопротивлений этот эффект становится более заметным.

Большинство приборов способно удовлетворить самые разнообразные нужды домашнего мастера. Покупка даже недорогого мультиметра вряд ли разочарует непрофессионала при интенсивном использовании.

Как измерить сопротивление мультиметром, ведь радиолюбителю зачастую требуются более точные данные, а если элемент не новый, необходимо проверить его работоспособность.

Принцип работы

Работа любого омметра (включая и современные цифровые измерители) базируется на основном постулате электротехники – законе Ома. Согласно его условиям, чем больше сопротивление, тем меньше проходящий через него ток – при неизменном напряжении питания.

Омметру для работы необходим источник питания. Образуется запитанная электрическая цепь, в которой прибор, учитывая напряжение питания и ток, протекающий через замеряемый элемент, определяет сопротивление.

В Китае можно заказать никель-кадмиевую аккумуляторную батарейку на 8,4 В – 7 перезаряжаемых элементов по 1,2 В, упакованных в корпус такого же размера, ёмкостью до 200 миллиампер-часов – она даст близкое к 9 В питание, отчего прибор не выдаст существенную погрешность.

Такой способ – выход для тех, кто часто по работе замеряет сопротивление резисторов, спиралей и обмоток, «прозванивает» кабельные линии и т. д.: после примерно 1000 замеров обычная батарейка «села» бы.

Оцените статью:

Как правильно проверить сопротивление мультиметром

Мультиметр – это незаменимый помощник в деятельности любого электрика. Возможности его чуть не безграничны. Помимо всего прочего, данный прибор умеет измерять сопротивление. Удивляться этому факту не стоит, поскольку инструмент оборудован встроенным омметром, при помощи которого и происходит измерение сопротивления. Так что при желании мульметр позволит измерить сопротивление таких элементов, как конденсаторы, плавкие предохранители, катушки индуктивности, трансформаторы, различные радиодетали, кабельные линии и многое другое.

Мультиметр – как измеряется сопротивление

Ничего сложного в том, как замерить сопротивление мультиметром, нет. В первую очередь необходимо найти раздел на самом приборе, который отвечает непосредственно за измерение сопротивления. Так как мультиметр является многофункциональным прибором, то различных панелей здесь достаточно много. На нужной нам панели имеется буква латинского алфавита “омега”, которая обозначается таким значком – “Ω”. Данный символ как раз обозначает сопротивление в физике.

На сегодняшний день количество мультиметров просто зашкаливает. Существуют и аналоговые модели, и цифровые, которые пришли на смену первым. В связи с разнообразием модификаций прибора, расположение панели, отвечающей за сопротивление, может отличаться. Найти ее не составит труда по значку, описанному выше. Там же обычно располагается ручной переключатель, а также шкала с указанием пределов измеряемых параметров. В зависимости от модели, может быть до 7 границ проведения замеров. Все обозначения указаны цифрами и буквами.

Например, вы выбрали предел в 200 Ом, то на мультиметре данное значение будет отражено как число “200”. Если был выбран больший предел, к примеру, 2000 Ом, то обозначение может быть как с использованием цифр, так и букв – “2000” либо “2к”, что имеет одно и тоже значение. Значения, превышающие несколько миллионов, чаще всего сопровождаются буквой М, обозначающая “миллион”. То есть лимит в 20 М, выбранный на панели мультиметра, говорит нам о том, что измерения будут проводиться в пределах до 20 миллионов Ом.

Чтобы лучше разобраться с тем, как проверить сопротивление при помощи мультиметра, можно привести пример. Предположим, необходимо узнать сопротивление какой-либо детали или обычной катушки. Предположительно данный параметр составляет около 1000 Ом или 1кОм. В таком случае на приборе необходимо выставить предел, превышающий ориентировочный. Поэтому требуется переключатель перевести в положение, например, “2000”. Если такого нет, выбираете следующее по величине. Лишь после этого можно приступать непосредственно к измерениям.

Сами же замеры проводятся специальными щупами. Необходимо правильно вставить их в соответствующие гнезда – черный в гнездо с подписью “com”, красный щуп в отверстие “V/Ω”. Убедиться в том, что все подключено верно, достаточно просто. Следует всего лишь соединить щупы друг с другом и проверить экран на мультиметре. Правильно подключенные щупы покажут нулевое сопротивление.

Измеряемые показатели – важные особенности тестера

При измерении сопротивления важно правильно читать полученные данные. Так, если результат на табло показывает значение, которое было выставлено в качестве ограничительного предела, то возможны два варианта развития событий. Либо прибор вышел из строя, что случается очень и очень редко. Либо предел указан неправильно, и, соответственно, требуется выставить следующее по величине ограничение. Поэтому переключатель переводится на одну позицию вверх. После чего можно еще раз выполнить измерения.

Чтобы результат был максимально точен, следует быть аккуратным и осторожным при работе с тестером. Особое внимание следует уделять оголенным участкам щупов. Не следует прикасаться к ним и измеряемым механизмам одновременно. В теле человека также имеется сопротивление, поэтому прибор покажет суммарный показатель – сопротивление человека и детали. Если этого не заметить, то неправильные расчет сопротивления могут привести к очень плачевным результатам в дальнейшем.

Измеряя сопротивление тестером, необходимо принимать во внимание следующие важные особенности работы с прибором:

  • Определение сопротивления запчасти, которая впаяна в какую-либо плату, – это процесс достаточно сложный, новичкам может быть даже не под силу. Проблема заключается в том, что мультиметр будет показывать общий показатель всей платы, поскольку проверяемая деталь напрямую связана с другими элементами сети. Чтобы выполнить измерения правильно, следует отсоединить один элемент с электрической платы, то есть отпаять его.
  • Тестирование многовыводных элементов сопровождается их обязательным предварительным демонтажом. Лишь после этого можно начинать замерять сопротивление при помощи встроенного омметра. В противном случае результат будет зафиксирован неверный.
  • Огромное значение имеют щупы, а также их целостность и исправность. Несколько абзацев выше мы рассказывали, как проверяется работоспособность прибора в целом. Соединив щупы, мы не только узнаем, работает ли тестер, но и целостность самих щупов. Так, необходимо водить одним щупом по другому, не разъединяя их. Гарантией правильных и точных измерений будет неизменный ноль на дисплее. Если же во время подобных манипуляций значение постоянно изменяется и прыгает, то со щупами имеются определенные проблемы.
  • Аккумулятор также очень важен для выполнения точных измерений. Необходимо постоянно контролировать, чтобы встроенная батарея была заряжена, причем желательно до максимума. Как показывает практика, разряженный аккумулятор приводи к тому, что измерения получаются не совсем точными. Причем погрешность увеличивается по мере уменьшения заряда в батарее.

Если вы уже знаете, как измерить сопротивление при помощи мультиметра, то должны знать об одной интересной особенности. Тестер способен измерять напряжение, силу и тока и многие другие параметры. При этом измерения начинаются с высоких показателей ограничивающего предела.

Однако в случае с сопротивлением дело обстоит совсем наоборот, поскольку мы выставляем сначала низкий предел, постепенно перемещаясь к более высоким, если табло показывает в качестве результата единицу. Причина заключается в том, что такой метод замеров позволяет постепенно продвигаться вверх по шкале лимитов, дойдя наконец до нужного ограничителя, который и выдаст нам правильный и достоверный результат.

Сопротивление изоляции – как измерить показатель тестером

Померить сопротивление в обычных деталях достаточно просто, если придерживаться советов и рекомендаций, приведенных выше. Отдельного упоминания заслуживает лишь изоляция кабелей. Здесь ситуация обстоит несколько иным образом, поскольку неправильные действия могут привести к трагическим последствиям. В первую очередь необходимо предупредить начинающих электриков, что проведение подобных замеров должно выполняться исключительно в теплых и обогреваемых помещениях.

Если делать это на улице в холодное время года, то велик риск появления крошечных льдинок внутри кабельной оплетки. Вода является диэлетриком, то есть ее проводимость минимальна. По этой причине измерители сопротивления не смогут определить это водяные вкрапления. К тому же после помещения кабеля с холодной улицы в теплой комнате может появиться влажность внутри проводки.

Непосредственно измерение сопротивление изоляции кабелей выполняется следующим образом. Один щуп устанавливается на конце нулевого провода, который находится в распределительном щитке. Второй же щуп накладывается на конец фазного кабеля, находящегося в том же щитке. Концы при выполнении замеров рекомендуется отсоединить от клемм. Теперь остается только найти правильный предел и узнать значение сопротивления.

Полученное значение необходимо сравнить с эталонными параметрами, приведенными в Правилах устройства электроустановок. В таблицах, приведенных в ПЭУ, указаны данные в зависимости от различных факторов, включая сечение кабеля, его марку и многое другое. Если полученное значение изоляции находится в диапазонах, предусмотренных таблицами ПЭУ, значит, целостность проводки не нарушена, соответственно, никаких проблем выявлено не было.

Мультиметр может пригодиться не только специалисту-электрику, но и практически каждому хозяину в быту. Это многофункциональный и компактный прибор, измеряющий силу тока, напряжение, и многие другие параметры. Чтобы провести проверку сопротивления мультиметром, потребуется всего пару минут. В продаже сегодня можно найти как электронные модели, так и аналоговые, но по большей части разница между ними заключается лишь в способе отображения и подробности информации.

Разновидности

Сначала пару слов о разновидностях приборов. Раньше чаще всего использовался аналоговый мультиметр, в котором установлены обычные стрелочки для отображения показаний. Сегодня более востребованы электронные модели, но и аналоговые не спешат уходить в прошлое, ими пользуются преимущественно профессионалы.

Причины этого кроются в следующем. Стрелочные более стабильно работают в зонах электромагнитных полей. Кроме того, электронные модели требуют питания (чаще всего батарейки), а износ элементов питания может напрямую сказаться на погрешности измерений. Стоит также отметить и возможность выхода из строя из-за сильных электростатических разрядов. Аналоговый мультиметр показывает более точный результат.

Есть преимущества и у цифровых моделей. Они доступнее отображают информацию, и способы выводить на экран разницу между измеряемыми показателями и эталонными.

Основы управления прибором

У многих моделей мультиметров есть свои характерные особенности, но имеются также и общие для всех разновидностей правила. К примеру, для начала измерений следует прикоснуться концами металлических щупов (они снабжены ручками из изолирующего материала) к проводнику.

Величина того параметра, который измеряется мультиметром в текущий момент должна быть в пределах диапазона, который задается специальным переключателем на корпусе.

Именно поэтому рекомендуется производить замеры, выставляя максимальный режим измерения, а после подгоняя точность или наоборот. Впрочем, наиболее технически продвинутые аппараты способны определять пределы измерений автоматически.

Также следует помнить правила:

Схема подключения щупов следующая. Тот, который с черным проводом, вставляется в гнездо СОМ (отрицательный полюс), красный – в гнездо VΩma. Помните, что сегодня на рынке имеется широкий ассортимент моделей, так что нюансы использования могут варьироваться. Чтобы избежать досадной неудачи, рекомендуется дополнительно ознакомиться с руководством пользователя.

Устройство

У подавляющего большинства моделей основа устройства полностью идентична. Единственной разницей могут стать обозначения, ряд дополнительных возможностей и пределы измерения. В любом случае, на фронтальной панели располагаются все элементы управления устройством. Среди них: гнезда для подключения щупов, экран, а также переключатель режима измерения сопротивления.

За аппаратную составляющую отвечает микросхема 1CL7106. При измерении напряжения сигнал проходит через резистор R17 и передается на вход 31. Сила тока воспринимается резисторами в зависимости от того, какой диапазон был установлен пользователем. Падение напряжения в результате поступает на вход 32.

Щупы

В бюджетных моделях тестеров щупы чаще всего особым качеством не отличаются. Не стоит в данном случае судить по внешнему виду, так как их специально делают максимально красивыми и глянцевыми. Внимание следует обратить, в первую очередь, на провод – он должен быть максимально эластичным и хорошо держаться.


Для того чтобы проколоть изоляцию провода или найти выводы микросхемы с малым шагом, концы щупа сделаны в форме игл. В качестве материала для их изготовления используется бронза, которая не слишком хорошо держит заточку. В отдельных случаях некачественные щупы могут обламываться в местах заделки. Наконец, некачественные щупы могут давать ненадежный контакт в гнездах мультиметра.

В качестве решения специалисты чаще всего «доводят их до ума» собственными силами. Для этого они припаивают провода к наконечникам и подгоняют разъемы в гнезда. Наконечники в таком случае требуется обязательно залудить, иначе показатели будут разные в зависимости от нажима. Для уменьшения сопротивления, провода можно заменить кабелем более толстого сечения, комплектные обладают сопротивлением до 0,5 Ом и выше.

Проверка перед работой

Токоведущие жилы в щупах мультиметра с течением времени изнашиваются, что крайне негативно сказывается на точности измерения. Именно поэтому важно проверять их до начала работы. Делается это просто. Переключатель ставят на самый низкий диапазон, после чего замыкают провода друг с другом. Следом аналогичным образом проверяется изоляция на ручках. Если контакт плохой, показания на экране начнут сбиваться. Отдельно следует отметить вариант проверки в режиме прозвонки. В случае неустойчивого звукового сигнала контакты следует заменить.

Инструкция

Итак, как измерить сопротивление мультиметром? Для этого требуется всего три шага, однако вначале следует в обязательном порядке убедиться, что проверяемая сеть полностью обесточена.


Измерительный провод черного цвета вставляется в гнездо COM, после чего шнур красного цвета вставляется в VΩmA. Затем требуется включить прибор. Чаще всего это делается поворотом переключателя измерений. Для работы с самыми малыми сопротивлениями потребуется поставить переключатель на букву «омега» и установить диапазон на 200, то есть в пределах 0,1-200 Ом (измерение малых сопротивлений). Далее производится проверка на замыкание измерительной цепи, для чего щупы замыкаются между собой. Если мультиметр исправен, на экране появится показатель порядка 0,3-0,7 и, как уже говорилось, он должен быть постоянным. Данный показатель отображает сопротивление самих измерительных проводов. Если этот показатель выше или часто меняется, следует обновить провода. Если провода разомкнуты, на экране должна быть единица, что показывает очень высокое (бесконечное) сопротивление.

Для того чтобы произвести измерение, требуется одновременно прикоснуться к контактам цепи. Если система работает исправно, мультиметр измерит показания. Если производится проверка на обрыв питания, тестер отобразит новые показания. Сопротивление в таком случае должно быть достаточно низким, вплоть до 1,5 Ома. Если же требуется померить сопротивление потребителя тока, например, лампочки или обмотки трансформатора, показатель может подскочить до 150-200 Ом. Имеется достаточно характерная особенность: с ростом мощности потребителя тока проверка сопротивления прибора мультиметром показывает более низкий результат.

Если цифры на экране тестера при измерениях не меняются, следует переключиться на более высокий диапазон.

Если мультиметр отображает все те же значения – переходим к новому диапазону и продолжаем попытки. Имеется здесь важный момент. Если поставить переключатель на 2000к и взяться за контакты щупов голыми руками, то получится, что мы меряем сопротивление тела, что, разумеется, скажется на результатах.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров.
Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.


Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат.
Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

Пример измерения

Рассмотрим на примере как проверить сопротивление наушников. Чаще всего они присоединяются к ПК или плееру при помощи разъема miniJack. Он состоит из трех частей. Наиболее близкая к держателю – общий канал, потом идет раздельные для правого и левого каналов.

Для проверки достаточно прикоснуться одним щупом мультиметра к общему каналу, а вторым к правому и левому по очереди. Точное сопротивление указывается в техническом паспорте наушников, но чаще всего оно составляет порядка 40 Ом. Если показания сильно отличаются, значит в проводе имеется короткое замыкание. Для проверки дополнительно меряем так. Прикасаемся одним щупом к правому каналу, а вторым – к левому. В идеале сопротивление должно быть ровно вдвое больше.

Как видно, измерения сопротивления проводить довольно просто. Надо быть уверенным в исправности мультиметра и понимать значение измеряемой величины.

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично – в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

  • полупроводниковые детали и конденсаторы исправны;
  • на печатных платах нет сгоревших дорожек;
  • отсутствуют обрывы в соединительных проводах;
  • соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

  • 0,125 Вт – двойная косая черта;
  • 0,5 Вт – прямая продольная черта;
  • римская цифра – величина мощности, Вт.


Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит “1”). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет “1”, что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Измерение сопротивления необходимо для проверки целостности проводов и кабелей, отсутствия повреждений изоляции. Кроме этого, с помощью измерения сопротивления проверяют работоспособность предохранителей, ТЭНов, ламп накаливания, а также большинства радиодеталей (резисторов, трансформаторов, диодов, индуктивных катушек). Измерением сопротивления можно проверить отсутствие пробоя обкладок конденсаторов, p-n-переходов, целостность проводников на платах.

В случаи необходимости вы можете воспользоваться услугами мастеро по .

Для измерения сопротивления оптимальным прибором является цифровой мультиметр, который является универсальным инструментом, измеряющим силу тока, напряжение в сети, емкость и сопротивление. Рассмотрим пошагово, провода с помощью цифрового мультиметра.

Инструмент: цифровой мультиметр, провода с металлическими тонкими щупами, которые обычно идут в комплекте к прибору.

Порядок измерения

  • Перед началом решения задачи, как измерить сопротивление провода, необходимо проверить работоспособность прибора. Для этого провод, который подключается к щупу черного цвета, вставляется в разъем COM, а провод от красного щупа вставляется в разъем VΩmA. Переключатель режимов работы устанавливается в положение Ω, значение 200, что означает измерение малых сопротивлений, которые находятся в пределах от 0 до 200 Ом. После этого щупы замыкаются между собой, при этом на табло прибора должно отобразиться значение сопротивления в диапазоне 0,3-0,7 Ом. Если после этого развести контакты, на табло слева появится значение 1, что означает бесконечно большое сопротивление.
  • Далее приступаем непосредственно к вопросу, как измерить сопротивление. Для этого необходимо прикоснуться щупами к концам измеряемого элемента (если измеряется сопротивление провода, необходимо коснуться к обоим концам оголенной жилы). При этом на табло высветится конкретное значение сопротивления, которое зависит от типа элемента, сопротивление которого измеряется. В нашем случае, когда измеряется сопротивление провода, оно будет небольшим (обычно в диапазоне 0,7-1,5 Ом).
  • В том случае, когда измерение в указанных в предыдущем пункте пределах не дает результата (значение сопротивления на табло не высвечивается), то необходимо изменить положение переключателя, установив его на предел 2000. Таким образом, изменяя пределы измерения, необходимо подобрать требуемый уровень чувствительности прибора.
  • Проверка работоспособности мультиметра, описанная в пункте 1, должна проводиться каждый раз при проведении любого вида измерений. В том случае, когда сопротивление проводов выходит за рамки допустимых, их необходимо заменить.
  • В зависимости от объекта измерения, значение сопротивления может быть различным. Здесь необходимо иметь в виду четкую зависимость: чем мощней токоприемник, тем меньше его омическое сопротивление.
  • При измерении сопротивление необходимо держаться только за пластиковые (или резиновые) участки щупов, т.к. прикосновение к металлическим наконечникам может исказить результаты измерений. В том случае, когда измерению подлежат мелкие радиодетали, которые необходимо придерживать, то это необходимо делать только одной рукой на одном щупе. В таком случае сопротивление тела человека не повлияет на результат измерений.

Также предлагаем вам ознакомиться со статьей

Как проверить внутреннее сопротивление мультиметром:

Характеристик электрического тока существует много. Одной из самых главных является электрическое сопротивление. Оно характеризует способность проводника тока препятствовать свободному и беспрепятственному прохождению последнего. Обозначается сопротивление буквой латинского алфавита R, а измеряется в Омах.

Важность этой величины трудно переоценить, поэтому любые современные многофункциональные приборы содержат в себе функцию измерения сопротивления. В этой статье подробным образом будет разобрано, что такое сопротивление провода изоляции, как определить сопротивление резистора мультиметром и чем меряют сопротивление вообще.

Закон Ома в таблице дает понять, как зависят три основных параметра электросети друг от друга

Что такое сопротивление провода изоляции

Сопротивление изоляции — это один из важнейших параметров любых кабелей и проводников. Основано это на том, что все провода в процессе их эксплуатации подвергаются сторонним воздействиям. Помимо внешнего влияния присутствуют также и внутренние: влияние жил одного провода друг на друга, взаимодействие по электромагнитным полям. Все это, так или иначе, приводит к появлению утечек.

Промышленный мегомметр для замера крупных значений сопротивления

Именно поэтому любые электрические и неэлектрические провода создаются с изоляцией, защищающей проводник от внешнего влияния. Среди популярных изоляционных материалов выделяют резину, поливинилхлорид, масло, дерево и бумагу. Используются эти материалы исходя из самого предназначения кабеля. Например, провода, прокладываемые под землей, изолированы сравнительно толстой лентой диэлектрика, а кабеля телекоммуникаций могут быть заключены в простую обертку из алюминиевой фольги.

Старый советский аналоговый стендовый омметр

Важно! Изоляция — это защита жил от воздействия потусторонних факторов, защита жилок друг от друга, от замыкания и от различных утечек. Сопротивление же изоляции это величина сопротивления между жилами провода или между одной из жил и изоляционным слоем.

Любой материал со временем эксплуатации стареет и разрушается, что ведет к ухудшению его характеристик и снижению сопротивления изоляции постоянному или переменному току. Характеристика сопротивляемости изоляции указывается на кабеле и нормируется в его ГОСТе. Определяют его в лабораторных условиях при при температуре в 20 градусов.

Произведение измерений сопротивляемости профессиональным мегаомметром

Низкочастотные кабели связи имеют минимальное сопротивление изоляции в 5 Гигаом на километр, а коаксиальные в свою очередь — 10 Гигаом на километр. Измерение и проверку сопротивляемости проводят на регулярной основе мегаомметром: на установках мобильной связи — один раз в 6 месяцев, на объектах повышенной опасности — один раз в 12 месяцев, на других объектах — один раз в три года.

Резистор для повышения сопротивляемости электрической сети

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Замер сопротивления советского резистора

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Важно! Перед измерением мультиметром следует включить его и настроить на определение соответствующей величины, вставить щупы в разъемы, если они не вставлены.

При работе с приборами и сетями повышенного напряжения нужно соблюдать все меры безопасности

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Замер сопротивления в электросети позволяет предупредить многие аварийные ситуации

Что такое мультиметр

Мультиметр или мультитестер — это компактный, эргономичный и многофункциональный прибор для проведения замера основных параметров электрической сети в любых целях. Все мультиметры позволяют с определенной точностью производить измерения силы тока, напряжения, сопротивления и даже температуры с помощью своих щупов.

Внешний вид типичного цифрового мультиметра из диэлектрического пластика

Мультиметры бывают двух видов:

  • Аналоговые, которые выводят результаты измерений с помощью механических инструментов отображения: стрелок, столбиков и цены делений, показывающей количественную характеристику измеряемой величины;
  • Цифровые. Наиболее часто используемые типы приборов, вывод информации у которых производится через встроенный дисплей, а все данные рассчитываются в цифровом виде.
Мегаомметр GM3123 для использования в промышленных сетях высокого напряжения

Зачем нужно измерять сопротивление провода

Любую электрическую сеть нужно обезопасить и обеспечить ей бесперебойную работу, которая может зависеть от множества параметров, среди которых есть и качество изоляции и сопротивления. Замер этой величины позволяет безопасно использовать электросеть и подключенные к ней приборы. Периодический анализ сопротивляемости предотвращает возникновение аварийных ситуаций и поломок, которые могут привести к выходу аппаратуры из строя и человеческим жертвам.

Проверка высоковольтных кабелей

Как обозначается

Как уже стало понятно, померить сопротивление мультиметром не сложно и никаких проблем это принести не должно. Измеряется параметр в Омах в честь немецкого физика, который первый подтвердил связь между силой тока, напряжением и сопротивлением. На мультиметрах и тестерах эта величина имеет обозначение греческой буквы «омега» — Ω.

Искомая величина изображается на приборах греческой буквой «омега»

Как правильно измерять

Для правильно измерения параметров сопротивляемости провода или кабеля нужно:

  • Включить мультиметр и настроить его на соответствующие величины;
  • Подсоединить любым способом один щуп к одному контакту провода или элемента, а другой — другому свободному;
  • Если на дисплее загорелась единица, то максимальной мощности не хватает и нужно установить больший предел;
  • Сравнить полученные значения с номинальными маркировками.

Важно! В процессе замера следует придерживаться простых, но важных мер безопасности: не браться за оголенные части щупов руками и быть осторожным при замере параметров некоторых видов электроприборов.

Правильное и безопасное измерение необходимо для точности результатов

Таким образом, электросеть может определяться многими параметрами, одним из которых является сопротивление. Мультиметровый способ узнать сопротивляемость — один из самых распространенных и простых. Для этого не нужно никаких специальных знаний и умений. Достаточно наличия предмета анализа и аппарата, чтобы проверить и зафиксировать соответствующие данные.

Как измерить сопротивление провода

Характеристик электрического тока существует много. Одной из самых главных является электрическое сопротивление. Оно характеризует способность проводника тока препятствовать свободному и беспрепятственному прохождению последнего. Обозначается сопротивление буквой латинского алфавита R, а измеряется в Омах.

Важность этой величины трудно переоценить, поэтому любые современные многофункциональные приборы содержат в себе функцию измерения сопротивления. В этой статье подробным образом будет разобрано, что такое сопротивление провода изоляции, как определить сопротивление резистора мультиметром и чем меряют сопротивление вообще.

Что такое сопротивление провода изоляции

Сопротивление изоляции — это один из важнейших параметров любых кабелей и проводников. Основано это на том, что все провода в процессе их эксплуатации подвергаются сторонним воздействиям. Помимо внешнего влияния присутствуют также и внутренние: влияние жил одного провода друг на друга, взаимодействие по электромагнитным полям. Все это, так или иначе, приводит к появлению утечек.

Именно поэтому любые электрические и неэлектрические провода создаются с изоляцией, защищающей проводник от внешнего влияния. Среди популярных изоляционных материалов выделяют резину, поливинилхлорид, масло, дерево и бумагу. Используются эти материалы исходя из самого предназначения кабеля. Например, провода, прокладываемые под землей, изолированы сравнительно толстой лентой диэлектрика, а кабеля телекоммуникаций могут быть заключены в простую обертку из алюминиевой фольги.

Важно! Изоляция — это защита жил от воздействия потусторонних факторов, защита жилок друг от друга, от замыкания и от различных утечек. Сопротивление же изоляции это величина сопротивления между жилами провода или между одной из жил и изоляционным слоем.

Любой материал со временем эксплуатации стареет и разрушается, что ведет к ухудшению его характеристик и снижению сопротивления изоляции постоянному или переменному току. Характеристика сопротивляемости изоляции указывается на кабеле и нормируется в его ГОСТе. Определяют его в лабораторных условиях при при температуре в 20 градусов.

Низкочастотные кабели связи имеют минимальное сопротивление изоляции в 5 Гигаом на километр, а коаксиальные в свою очередь — 10 Гигаом на километр. Измерение и проверку сопротивляемости проводят на регулярной основе мегаомметром: на установках мобильной связи — один раз в 6 месяцев, на объектах повышенной опасности — один раз в 12 месяцев, на других объектах — один раз в три года.

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Важно! Перед измерением мультиметром следует включить его и настроить на определение соответствующей величины, вставить щупы в разъемы, если они не вставлены.

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Что такое мультиметр

Мультиметр или мультитестер — это компактный, эргономичный и многофункциональный прибор для проведения замера основных параметров электрической сети в любых целях. Все мультиметры позволяют с определенной точностью производить измерения силы тока, напряжения, сопротивления и даже температуры с помощью своих щупов.

Мультиметры бывают двух видов:

  • Аналоговые, которые выводят результаты измерений с помощью механических инструментов отображения: стрелок, столбиков и цены делений, показывающей количественную характеристику измеряемой величины;
  • Цифровые. Наиболее часто используемые типы приборов, вывод информации у которых производится через встроенный дисплей, а все данные рассчитываются в цифровом виде.

Зачем нужно измерять сопротивление провода

Любую электрическую сеть нужно обезопасить и обеспечить ей бесперебойную работу, которая может зависеть от множества параметров, среди которых есть и качество изоляции и сопротивления. Замер этой величины позволяет безопасно использовать электросеть и подключенные к ней приборы. Периодический анализ сопротивляемости предотвращает возникновение аварийных ситуаций и поломок, которые могут привести к выходу аппаратуры из строя и человеческим жертвам.

Как обозначается

Как уже стало понятно, померить сопротивление мультиметром не сложно и никаких проблем это принести не должно. Измеряется параметр в Омах в честь немецкого физика, который первый подтвердил связь между силой тока, напряжением и сопротивлением. На мультиметрах и тестерах эта величина имеет обозначение греческой буквы «омега» — Ω.

Как правильно измерять

Для правильно измерения параметров сопротивляемости провода или кабеля нужно:

  • Включить мультиметр и настроить его на соответствующие величины;
  • Подсоединить любым способом один щуп к одному контакту провода или элемента, а другой — другому свободному;
  • Если на дисплее загорелась единица, то максимальной мощности не хватает и нужно установить больший предел;
  • Сравнить полученные значения с номинальными маркировками.

Важно! В процессе замера следует придерживаться простых, но важных мер безопасности: не браться за оголенные части щупов руками и быть осторожным при замере параметров некоторых видов электроприборов.

Таким образом, электросеть может определяться многими параметрами, одним из которых является сопротивление. Мультиметровый способ узнать сопротивляемость — один из самых распространенных и простых. Для этого не нужно никаких специальных знаний и умений. Достаточно наличия предмета анализа и аппарата, чтобы проверить и зафиксировать соответствующие данные.

Есть немало ситуаций, когда будет полезно знать, как измерить сопротивление мультиметром и есть ли разница, каким устройством это лучше делать. Даже если человек не является заядлым радиолюбителем, то при домашних работах с электрикой часто возникает необходимость как минимум «прозвонить» провода – по сути, убедиться, что сопротивление провода находится в пределах допустимого.

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

Если часто возникает необходимость выполнить замер большого сопротивления, к примеру, изоляции, то надо приобретать мегаомметр.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

В остальном, для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

  • Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

  • 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
  • Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала. Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора.

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Если включить тестер в режим прозвонки, то он будет подавать звуковой сигнал, если сопротивление измеряемого проводника будет меньше 50 Ом. В некоторых приборах это может быть 100 Ом, поэтому если нужна точность, то надо свериться с паспортом устройства.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

  • Если провод целый, то мультиметр издаст звуковой сигнал.
  • Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
  • Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
  • Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

  • Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

  • Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
  • Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

Если проверяется элемент с несколькими выводами, то эту деталь надо полностью выпаивать из схемы.

  • Человеческое тело проводит ток и обладает определенным электрическим сопротивлением. Поэтому, как и в случае с впаянными в плату деталями, надо исключить возможность их контакта с посторонними предметами – в данном случае это руки замеряющего. В крайнем случае можно прижимать пальцами одной руки контакт к щупу, но прикасаться другой рукой ко второму категорически недопустимо – результат измерений в таком случае будет заведомо неверным.

  • В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как измерять сопротивление мультиметром – итоги

Управление современных цифровых мультиметров, да и большинство аналоговых, сделано максимально удобным для оператора и не требует глубоких познаний. Оно интуитивно понятно даже непрофессионалу без профильного образования – зачастую для освоения и правильного использования прибора достаточно вспомнить школьные уроки физики по построению и проверке электроцепей. Желательно при проведении измерений помнить про перечисленные выше нюансы, ведь они в любом случае «вылезут» в процессе использования мультиметра.

Сопротивлением называют характеристику проводника, описывающую его способность препятствовать прохождению электрического тока. Она увеличивается с повышением силы и/или понижением напряжения тока, идущего по проводу. Другими словами, чем ниже сопротивление проводника, тем выше напряжение тока, который он способен пропускать. Поэтому сопротивление провода — важная характеристика.

Если сопротивление слишком высокое, произойдет перегрев металла, снизится напряжение тока. В реальных условиях подобные случаи приводят к пожару. Поэтому для изготовления проводников используют материалы, которые обладают одними из самых низких показателей — медь и алюминий. Лучше проводят электричество только серебро и золото. Но проводов из них не производят по понятным причинам.

Существует масса стандартов, которые не позволят производителю создавать продукцию, опасную для использования с переменным током 220 В/50 Гц. Поэтому можно не беспокоиться о том, подойдет ли купленный товар для применения. Необходимо знать, как проверить сопротивление, чтобы определить, есть ли разрывы на линии. При их наличии показатель повышается. Кроме этого, данная характеристика позволяет узнать о работоспособности трансформаторов, предохранителей, ТЭНов, плат — тех устройств, о состоянии которых нужно знать заранее, где недопустимо правило «Проверю во время работы агрегата».

Какое оборудование использовать?

Для замера этого показателя лучше всего пользоваться мультиметром. Это универсальное устройство, которым можно измерять также силу тока, напряжение проводника, емкость батареи.

Существует два типа мультиметров:

  • Цифровые — современные устройства, которые моментально выводят интересующие показатели на экран. Преимущества — в высокой скорости, удобстве работы, точности. Замер сопротивления провода мультиметром — дело нескольких секунд. Недостаток — дороговизна и сложность ремонта по сравнению с аналоговыми приборами. Поэтому не стоит рассматривать подобный вариант, если есть деньги только на дешевую модель — изделие может быстро выйти из строя, а его ремонт окажется нецелесообразным.
  • Аналоговые — показатели отображаются на шкале, по которой перемещается стрелка. Работать с подобными изделиями сложнее, но они проще устроены. Средние по стоимости модели служат намного дольше аналогичных в своей категории цифровых устройств.

Если есть прибор, позволяющий замерить только напряжение и силу тока, узнать интересующий показатель можно с помощью расчета. Формула, выходящая из закона Ома:

R = U/I, где R — искомая величина, U — напряжение, I — сила тока.

Выполняем замер

Алгоритм измерения сопротивления кабелей:

  1. Работа начинается с проверки мультиметра.
  2. Провод, подключаемый к черному щупу, устанавливают в разъем COM, а другой — в гнездо VΩmA.
  3. Переключатель устройства устанавливается в положение Ω, значение 200 (измерение сопротивлений в диапазоне 0—200 Ом).
  4. Щупы замыкают между собой (притрагиваются ими друг к другу).
  5. Если появилось значение из диапазона 0,3—0,7 Ом, прибор работает нормально.
  6. Проверить обоими щупами жилы кабеля. При этом сами щупы не должны соприкасаться друг с другом.
  7. На табло цифрового прибора высветится значение. Стрелка аналогового устройства переместиться по шкале. Как правило, сопротивление кабелей, используемых в домашних условиях, находится в диапазоне 0,7—1,5 Ом.
  8. Если в процессе измерений нет результатов, но вы точно уверены, что прибор исправен, нужно переместить переключатель в более широкий диапазон 0—2000 Ом.
  9. Процесс продолжается до тех пор, пока не найден нужный диапазон. Если сопротивление проводника слишком высокое — он поврежден.

Поиск места повреждения — отдельная тема. Проводка, проложенная в стенах, тестируются с помощью специального прибора. Предварительно рекомендуем сократить круг поиска, прозвонив распаячные коробки комнат.

Это важно

Несколько правил, которых нужно придерживаться при поиске сопротивлений кабелей:

  • Мультиметр нужно проверять на работоспособность перед тем, как измерить сопротивление каждого из кабелей. Неизвестно, выйдет ли из строя прибор после очередного теста. Хотя они достаточно долговечны. Некоторые используют изделия, купленные при СССР.
  • Перед работой просчитайте, какое сопротивление должны иметь кабели. Как это сделать, описано ниже.
  • В ходе работы держитесь только за неметаллические участки щупа. Прикосновение к жалам может исказить результаты. Тот, кто измерял небольшие детали, знает, что можно придерживать их только одной рукой — тогда искажения не будет.
  • На измеряемой поверхности не должно быть грязи, влаги, посторонних веществ. Лучше немного зачистить кабель перед работой.

Каким должен быть показатель?

Самый простой метод определения — внимательно прочесть маркировку проводника. На современных изделиях есть вся необходимая информация о том, какое сопротивление создается жилами, для какого тока они предназначены.

Иногда приходится проводить тестирование старых кабелей, на которых надписи либо отсутствовали вовсе, либо стерлись. Узнать, каким должно быть сопротивление кабеля можно, посчитав его. Расчет сопротивления выполняется по формуле:

где R — искомая величина, ρ — удельное сопротивление материала (измеряется в Ом•мм 2 /м, табличное значение), l — длина провода, S — площадь проводника.

Обратите внимание, что удельное сопротивление всегда указывается в Ом•мм 2 /м. Поэтому длина провода берется в метрах, что позволяет узнать удельное сопротивление всего отрезка, а площадь сечения, подставляемая в формулу, обязательно переводится в мм 2 .

Результаты расчёта могут немного отличаться от реальных значений, так как конкретное удельное сопротивление зависит от металла. Если в нем есть какие-либо примеси, проводник может иметь более высокий или более низкий показатель. Также мультиметр может немного ошибаться. Поэтому, если показания прибора и полученные расчеты расходятся на несколько процентов — не страшно.

Управляйте своим мультиметром

IFSEC Global

Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока для использования в будущем. Запись измерений цепи во время ввода в эксплуатацию аварийной сигнализации имеет решающее значение, иначе после ложной тревоги или неисправности системы вы не узнаете, изменилось ли какое-либо из показаний. Но как узнать, является ли прибор точным и безопасным в использовании?

Вы всегда должны соблюдать действующие Требования по охране здоровья и безопасности.Перед тем, как погрузить щупы в потенциально опасное напряжение, произведите визуальный (и носовой!) Осмотр измерителя. Я не шучу! Удивительно, сколько мультиметров взрывают случайные перегрузки даже у специалистов. После измерения тока легко забыть подключить измерительные провода к источнику напряжения, поэтому в следующий раз, когда вы подключитесь к тестовой сети, произойдет большой взрыв. Прежде чем пытаться использовать измеритель, обнюхайте входы гнезда на предмет каких-либо ядовитых запахов. Это первый признак потенциальной опасности.
Если все в порядке, включите глюкометр и проверьте, не мигает ли символ низкого заряда батареи. Невероятно количество мультиметров, которые возвращают для повторной калибровки просто потому, что необходимо заменить батарею. Пока у вас есть задняя часть счетчика, проверьте предохранители. Подходят ли они по размеру и стоимости для защиты ВАС и счетчика, или их обошли с помощью обмотанной проволоки, серебряной фольги, гвоздей или винтов? Помимо очевидной опасности получить удар электрическим током и взорвать счетчик, неправильные предохранители серьезно ухудшат его точность.Если они неисправны или взорваны, немедленно замените их.
Теперь мы можем пробежаться по основным функциям. Во-первых, внимательно посмотрите на ЖК-дисплей. Сколько цифр там и отсутствуют ли какие-либо сегменты? Большинство портативных мультиметров имеют дисплей на 3,50 разряда. Цифра представляет все числа до нуля включительно, а цифра 0,50 представляет цифру 1. Таким образом, счетчик 3,50 разряда может показывать до 1999 года. Отсутствие сегментов часто вызвано загрязнением или неплотным соединением между контактами печатной платы и ЖК-дисплеем. . Замените глюкометр, если ЖК-дисплей не может быть исправлен.Некоторые мультиметры оснащены скользящей шкалой «гистограмма», которая перемещается вверх и вниз с цифровыми показаниями. Барграф возвращает нас к тем временам, когда все мультиметры были аналоговыми, а стрелка перемещалась по зеркальному дисплею. Преимущество гистограммы состоит в том, что она позволяет увидеть колебания измерения намного быстрее, чем цифровая индикация.
Продолжайте визуально проверять остальную часть глюкометра на безопасность, обращая особое внимание на измерительные провода. Многие мультиметры возвращаются неисправными просто из-за неисправных проводов.Во избежание поражения электрическим током никогда не используйте прибор с физическими повреждениями или неисправными измерительными проводами. Убедитесь, что открытые металлические зонды полностью изолированы в пределах 2 мм от наконечника, и всегда имейте при себе запасной набор подходящих измерительных проводов. Теперь, к каким розеткам подключаться и какой диапазон использовать для проведения теста? Прежде чем вы сможете использовать свой глюкометр, вам необходимо понять основные функции и проверить его точность. Большинство мультиметров имеют три или четыре входных гнезда; COM (обычно черный) и V Ohm (обычно красный) для измерения вольт и омов (сопротивления).Для измерения постоянного / переменного тока измерительные провода должны быть подключены между COM и мА (для миллиампер) или 20 А (до 20 ампер). Перед подключением измерительных проводов к любой цепи, находящейся под напряжением, измеритель должен быть включен и переключен на правильную функцию и диапазон. Начните с тестирования самих лидов. Переключитесь на символ Ом и подключите измерительные провода между входными гнездами COM и Ohm. Ваш мультиметр «ручной» или «автоматический»? Ручные мультиметры имеют вращающийся переключатель, который позволяет вам выбирать определенный диапазон в пределах функции (например,грамм. 200 Ом, 2 кОм, 20 кОм и т. Д.), В то время как измерители с автоматическим выбором диапазона имеют вращающийся переключатель для выбора функций и кнопку диапазона, при нажатии которой происходит многократное изменение диапазона (например, переключитесь в положение Ом, а затем нажмите кнопку диапазона несколько раз, чтобы выбрать 200 Ом, 2 кОм, 20 кОм и т. Д.).
Для правильной проверки выводов измерителя необходимо выбрать диапазон сопротивления 200 Ом. В зависимости от типа ЖК-дисплея измеритель должен показывать либо OL, либо мигающую 1 (оба означают предел выключения). Теперь замкните тестовые щупы вместе, чтобы измерить сопротивление проводов.Хороший набор измерительных проводов обычно должен иметь сопротивление около 00,1 Ом (то есть одну десятую от 1 Ом). Пока щупы все еще закорочены, покачивайте проводами, и если сопротивление значительно изменится, они неисправны.
Большинство мультиметров включают в себя «звуковой зуммер», который срабатывает при измерении очень низкого сопротивления (обычно ниже 20 Ом). Это позволяет выполнять звуковые проверки целостности цепи, не глядя на измеритель. Теперь, когда мы знаем, что измерительные провода безопасны в использовании, давайте протестируем дисплей измерителя на всех диапазонах сопротивления.Пока щупы измерительных проводов закорочены, переключитесь на каждый диапазон сопротивления по очереди, десятичная точка должна сместиться в следующее положение: 200 Ом = 00,1, 2 кОм = 0,000, 20 кОм = 0,00, 200 кОм = 00,0, 2 МОм = 000, 20 МОм = 0.00. (1 кОм = одна тысяча Ом, 1 МОм = один миллион Ом). Прежде чем мы сможем использовать мультиметр для записи показаний сопротивления, нам сначала нужно проверить точность каждого диапазона по известному значению сопротивления. Мы можем использовать «включенный» ИК-датчик и резистор 18 кОм. Выберите диапазон сопротивления 200 Ом и подключите щупы измерительных проводов к контактным клеммам сигнализации PIR.Запишите полученное значение сопротивления «нормально замкнутого» и сравните его с сопротивлением, указанным в инструкции PIR (например, 10,0 Ом). Если показание находится в пределах плюс-минус 5%, диапазон сопротивления измерителя является точным. Переключите измеритель на диапазон 2 кОм и запишите полученное значение (например, 0,10 Ом).
Разрешение измерителя изменилось, но показание сопротивления осталось прежним. Проверьте точность оставшихся диапазонов сопротивления с помощью резистора 18 кОм. Диапазон: 20кОм = 18.00, 200 кОм = 18,0, 2 МОм = 0,018 и 20 МОм = 0,01. Чтобы получить различные показания, вы можете использовать более широкий диапазон резисторов или откалибровать мультиметр.
Знаете ли вы, что сопротивление вашего тела меняется, когда вы лжете? Попробуйте это на своих детях дома. Переключите мультиметр на диапазон 20 МОм и заставьте их держать щупы измерительных проводов (по одному в каждой руке) легким нажатием пальца. Задайте вопрос с подвохом, чтобы поймать их и понаблюдать за реакцией счетчика! Если они лгут, показание сопротивления внезапно изменится.Теперь смочите пальцы и сожмите щупы, чтобы изменить сопротивление. Чем меньше сопротивление, тем ниже показание. У всех разный уровень сопротивления тела, но последнее, что вам нужно сделать, это сунуть мокрые пальцы в розетку.
Чтобы понять, как мультиметр измеряет сопротивление, нужно просто объяснить. Измеритель посылает небольшое напряжение и ток (поставляемые батареей внутри измерителя), которые проходят через тестируемую цепь и обратно в измеритель. При коротком замыкании измерительных проводов сопротивление практически отсутствует, поэтому весь ток течет обратно в измеритель, и рассчитанное значение сопротивления равно 0.Когда вы подключаете щупы измерительных проводов к проводящему материалу (например, воде, металлу, кабелю, коже), тип и количество проводящего материала создают сопротивление. Это сопротивление уменьшает ток, возвращаемый в измеритель, и рассчитывается и отображается как измеренное сопротивление. Хороший способ более четко понять сопротивление – взять в качестве примера кабель сигнализации и магнитные контакты. Если замкнуть пару проводов на конце 100-метрового рулона обычного кабеля сигнализации и измерить сопротивление петли с помощью мультиметра, вы получите показание примерно 10.0 Ом. Таким образом, вы можете определить, что 10-метровый кабель должен давать показание сопротивления контура 01,0 Ом, которое будет подтверждено вашим измерителем. Сопротивление нового (замкнутого) магнитного контакта 0,1 Ом). Так, если у вас есть, скажем, 50 м кабеля с пятью магнитными контактами, соединенными последовательно, расчетное сопротивление цепи должно быть 05,5 Ом, что снова подтверждается вашим измерителем.
Теперь нам нужно проверить остальные функции мультиметра. Теперь возьмем вольт. Опять же, вы выбираете соответствующий диапазон, поворачивая переключатель в нужное положение или повторно нажимая кнопку диапазона.Большинство мультиметров включают следующие диапазоны напряжения переменного / постоянного тока: 200 мВ, 2 В, 20 В, 200 В, 750 В, 1000 В. Вы можете проверить базовую точность диапазонов постоянного тока (за исключением диапазона милливольт) с батареей 1,5 В. Перед подключением к любому источнику питания, находящемуся под напряжением, убедитесь, что измерительные провода подключены между COM и V для вольт. Выберите диапазон 2 В постоянного тока и подключите щупы измерительных проводов к клеммам аккумулятора; красный +, черный -. Новая батарея на 1,5 В должна отображать показания немного выше 1,500 В. Затем выберите диапазон 20 В, и показание измерителя должно измениться на 1.50 В. Переключение на диапазон 200 В должно изменить показание на 01,5 В. Наконец, в диапазоне 1000 В оно должно измениться на 001 В. Опять же, это то же чтение, просто изменилось разрешение. С точностью, проверенной с точностью до плюс-минус 5%, теперь вы можете уверенно использовать измеритель для тестирования и записи всех измерений напряжения постоянного тока на PIR, клавиатуры, LIM и резервный аккумулятор. Диапазоны 20 В, 200 В и 750 В переменного тока можно проверить на точность, аккуратно подключив щупы измерительных проводов «параллельно» к входной сети питания панели управления и выходным источникам питания трансформатора.Убедитесь, что ваш счетчик подходит для подключения к электросети. Если вы не уверены в уровне напряжения, всегда переключайте мультиметр на самый высокий диапазон переменного / постоянного тока, чтобы выполнить начальное испытание. Как только уровень напряжения установлен, вы можете переключать один диапазон вниз, чтобы получить максимальное разрешение. При проверке любого напряжения всегда подключайте черный щуп первым и снимайте его в последнюю очередь.
У измерения сопротивления и напряжения есть одно общее! Вы производите измерения, подключая щупы измерительных проводов «параллельно» к тестируемой цепи.Однако есть одно очень важное отличие. Для измерения переменного / постоянного напряжения цепь должна быть подключена к источнику. Для измерения сопротивления цепь необходимо отключить от источника. Как вы теперь знаете, при измерении сопротивления измеритель пропускает через цепь небольшое напряжение и ток, которые возвращаются в измеритель. Если тестируемая цепь подключена к другому источнику напряжения, показание сопротивления, отображаемое на измерителе, будет совершенно бессмысленным. Чтобы сэкономить время при измерении сопротивления, вам нужно отключить от источника только одну ножку цепи.Если вы случайно забыли это сделать, счетчик имеет «встроенную защиту от идиотов». Однако, когда дело доходит до измерения постоянного и переменного тока, вопросы безопасности совсем другие! Большинство людей ненавидят проводить измерения тока, потому что для проверки вам необходимо подключить мультиметр «последовательно» к цепи; потенциально опасно, если вы не будете осторожны или заранее не проверили текущие диапазоны на мультиметре. Большинство мультиметров имеют следующие диапазоны переменного / постоянного тока: 200 мА, 20 мА, 200 мА, 20 А. (muA = микроампер, mA = миллиампер, A = ампер).1000 мА = 1 мА, 1000 мА = 1 ампер.

Предупреждения об опасности
Для безопасного измерения микроампер или миллиампер измерительные провода должны быть подключены к гнездам измерителя, обозначенным COM и muA или mA. При измерении тока измерительные провода должны быть подключены между гнездами, помеченными как COM и 20A. Перед тем, как пытаться измерить ток, вы должны провести визуальную проверку безопасности, чтобы убедиться, что установлены предохранители правильного типа и номинала для защиты ВАС и счетчика. Во избежание травм или поражения электрическим током никогда не подключайте щупы измерительных проводов параллельно к любому источнику постоянного или переменного тока, если мультиметр переключен на мА, мА или Ампер.Чтобы проверить точность диапазонов постоянного тока измерителя, вы можете использовать «включенный» ИК-датчик. Выберите на мультиметре диапазон 20 мА и подключите измерительные провода к гнездам, помеченным как COM и mA. Затем отсоедините провод + DC от положительной клеммы источника питания (это можно сделать либо на источнике питания, либо на ИК-датчике). Подключите щупы измерительных проводов «последовательно» с снятым + проводом и положительной клеммой питания (если отображается отрицательное значение, поменяйте местами измерительные провода). Подождите несколько минут, пока PIR нагреется, затем запишите ток в мА, непрерывно используемый PIR (например,грамм. 15,00 мА).
Проверьте точность диапазона измерителя 20 мА, сравнив отображаемый результат с током, указанным в инструкции PIR. Допустимо отклонение плюс-минус 5%. Затем подтвердите точность диапазона 200 мА (например, 15,0 мА) и, наконец, подключите измерительные провода между гнездами COM и 20 А и переключитесь на диапазон ампер (00,1 мА).
Показания остались прежними, но разрешение изменилось. Чтобы проверить диапазоны переменного тока на измерителе, вы можете использовать выходное напряжение переменного тока трансформатора на панели управления или блоке питания следующим образом: Выберите на мультиметре диапазон 20 А переменного тока и убедитесь, что измерительные провода подключены между COM и 20 А.Отсоедините один (но только один) из проводов выходного напряжения переменного тока от трансформатора к клеммам печатной платы панели управления. Контрольная панель теперь будет работать от резервного аккумулятора. Затем осторожно соедините щупы измерительных проводов «последовательно» с удаленным проводом трансформатора и клеммой печатной платы. Будьте готовы к искре! Отображаемое значение показывает количество переменного тока, используемого системой охранной сигнализации и для зарядки аккумулятора. Количество используемого переменного тока будет варьироваться в зависимости от размера системы охранной сигнализации.

Овладейте своим мультиметром Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока […]

IFSEC Global

IFSEC Global | Новости и ресурсы по безопасности и пожарной безопасности

Как считывать значения сопротивления на мультиметре дальнего действия

Для измерения каждого из трех наиболее важных параметров электрической цепи – напряжения, тока и сопротивления – требуется специальный измеритель, но многие производители продают измерители, которые могут измерять все три параметра.Эти мультиметры, аналоговые или цифровые, имеют настройки диапазона для каждого параметра, которые позволяют увеличить чувствительность измерителя для измерения небольших значений. В зависимости от качества вашего измерителя он должен иметь от четырех до пяти диапазонов настроек для измерения сопротивления.

Использование закона Ома

Напряжение (В), ток (I) и сопротивление (R) цепи связаны законом Ома, простым уравнением, которое гласит: V = I • R. Мультиметры используют этот закон при измерении ом, то есть единиц сопротивления, путем генерации тока через цепь с помощью внутренней батареи.Регулировка переключателя диапазонов на измерителе изменяет ток – более слабые токи могут измерять сопротивление в хрупких цепях, не повреждая их. Диапазоны обычно увеличиваются в 10 раз, но на некоторых измерителях определенные диапазоны могут отличаться в 100 раз.

Настройка измерителя

Мультиметры имеют три входных порта для двух проводов, которые идут в комплекте. Чтобы измерить сопротивление, один из выводов – обычно черный – должен быть вставлен в «общий» порт, а другой вывод – красный – в порт, помеченный греческой буквой омега, что означает это символ ом.Перед тем как снимать мерки, важно убедиться, что счетчик работает. Когда вы устанавливаете селектор на наиболее чувствительную настройку, которая может быть обозначена как 200 Ом или 1X, измеритель должен перескочить влево или на дисплее должно появиться сообщение об ошибке; оба указывают на большое сопротивление воздуха между выводами. Когда вы соприкасаетесь проводами, сопротивление должно быть 0.

Измерение чувствительных цепей

Если вы измеряете сопротивление в электронных схемах, вам, как правило, нужен наиболее чувствительный диапазон, предлагаемый измерителем, который обозначен как 0-200 Ом. или 1X.При использовании этого диапазона с аналоговым мультиметром значение, указанное стрелкой, является фактическим сопротивлением. Если вы используете цифровой мультиметр, он будет отображать максимальное количество десятичных знаков. Если сопротивление слишком велико для измерения в этом диапазоне, цифровой измеритель отобразит сообщение о перегрузке, а указатель на аналоговом измерителе переместится слишком далеко влево, чтобы дать значимые показания. В этом случае необходимо уменьшить чувствительность измерителя.

Увеличение диапазона измерения

Следующий диапазон чувствительности для большинства измерителей составляет 10X для аналоговых измерителей или 0–2000 Ом для цифровых.Если у вас аналоговый измеритель, вы должны умножить значение на измерителе на 10; например, если счетчик показывает 13,5, фактическое сопротивление составляет 135 Ом. Цифровой измеритель выполняет внутреннюю калибровку, поэтому на экране всегда отображается фактическое сопротивление в Ом. Последующие диапазоны аналогового измерителя, например 1K, 100K и 1M, требуют умножения показаний измерителя на тысячу, сто тысяч и один миллион соответственно, чтобы получить значение сопротивления.

Как пользоваться мультиметром

На этой странице мы покажем вам, как выбрать мультиметр и как использовать его для поиска неисправностей и тестирования.

Сводка

После хорошего набора отверток мультиметр – одна из самых полезных вещей, которые вы можете добавить в свой набор инструментов. На этой странице описывается, как использовать его для ряда основных тестов.

Выбор мультиметра

Мультиметры

бывают двух видов: аналоговые (с циферблатом) и, как правило, цифровые. Лишь в нескольких случаях аналоговый мультиметр был бы лучше, а цифровой вариант в любом случае намного надежнее и, вероятно, дешевле.

Помимо мультиметра, предназначенного в основном для автоэлектрики, даже самый дешевый (менее 5 фунтов стерлингов на eBay) будет иметь большинство, если не все функции, которые вам обычно нужны.

Минимальные функции, на которые следует обратить внимание, – это напряжение постоянного тока (от 2 В до 200 В), напряжение переменного тока (500 В) и сопротивление (от 200 Ом до 2000 кОм).

Менее полезны, но очень распространены диапазоны постоянного тока (от 2 мА до 200 мА).

Некоторые мультиметры имеют автоматический выбор диапазона, что означает, что они имеют только один диапазон постоянного напряжения и автоматически регулируются в зависимости от приложенного напряжения, а также для тока и сопротивления.

Очень полезна функция непрерывности. Это издает звуковой сигнал, когда щупы обнаруживают между собой путь с низким сопротивлением.

Также очень полезна функция проверки диодов. Функция проверки транзисторов является обычной (обозначена h FE ), но на практике менее полезна.

Большинство мультиметров поставляются с парой измерительных проводов с заостренными концами. Они хороши, например, для касания двух точек на печатной плате или части оборудования, но дополнительная пара с зажимами типа «крокодил» также очень полезна.Вы можете использовать их для закрепления на выводах компонента или любых других оголенных проводах или разъемах, оставляя руки свободными.

Перед тем, как начать

Многие мультиметры имеют положение «Выкл» на переключателе диапазонов, но другие имеют отдельный переключатель включения / выключения. Не забудьте выключить его после использования – если вы оставите его включенным в ящике для инструментов, вы вполне можете обнаружить, что батарея разряжена, когда она вам понадобится в следующий раз.

Часто переключатель диапазонов имеет отдельные настройки для диапазонов переменного и постоянного тока, но если есть отдельный переключатель переменного / постоянного тока, убедитесь, что он всегда находится в положении постоянного тока, кроме случаев, когда вы измеряете переменный ток, иначе вы получите неверные показания.

Проверьте, как ваш мультиметр отображает состояние вне допустимого диапазона. Это когда измеряемое значение слишком велико для количества цифр слева от десятичной точки на дисплее. Поместите его на любой из диапазонов сопротивления (Ом или Ом), не прикасайтесь к измерительным щупам ни на чем. Может отображаться «OL» (перегрузка) или «1». (см. фото выше) или что-то еще, кроме правильного номера.

В диапазонах постоянного напряжения и тока необходимо поднести красный щуп к положительному полюсу, а черный – к отрицательному.Но если вы соедините их наоборот, вы просто получите отрицательное значение.

Измерение напряжения

Тестирование аккумулятора

Для батарейки C, AA или AAA или кнопочного элемента (но не литиевого) установите переключатель диапазона на 2 В, для литиевой батареи или батареи PP3 или, если вы не уверены, установите его на 20 В. Подсоедините щупы красного цвета к положительной клемме.

Перезаряжаемый аккумулятор должен показывать около 1,2 В или немного выше при новой зарядке и падать до 1 В при необходимости подзарядки.Другие (включая большинство кнопочных ячеек) будут показывать около 1,5 В или немного выше в новом состоянии, постепенно снижаясь по мере использования. В зависимости от требований приложения они могут работать до 1,2 или 1,0 В.

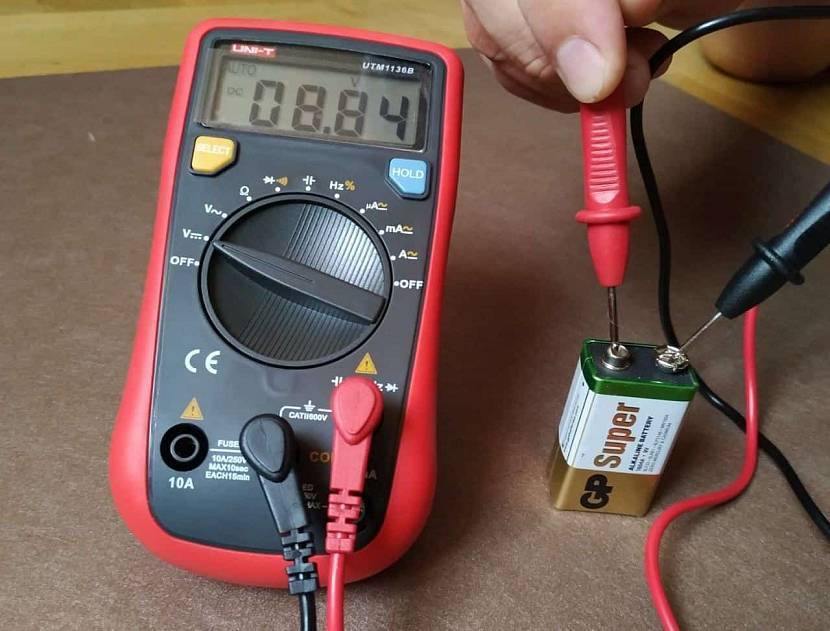

Для других батарей, таких как все литиевые батареи и батареи PP3 9 В, вам понадобится диапазон 20 В. Таким же образом примените тестовые щупы. Литиевые батареи должны показывать от 3 до 3,7 В в зависимости от типа, за исключением аккумуляторов для ноутбуков и электроинструментов, которые содержат несколько последовательно соединенных элементов и должны показывать около 3.6В умноженное на количество ячеек. Батарея PP3 с напряжением 9 В по окончании срока службы упадет до 6 или 7 В.

Испытательное оборудование

При использовании сетевого адаптера или зарядного устройства проверьте этикетку на устройстве, чтобы узнать, каким должен быть его выход и является ли выход переменным или постоянным током. Выберите следующий диапазон (переменного или постоянного тока), который выше номинальной выходной мощности. Дешевые нерегулируемые адаптеры могут выдавать значительно большую мощность, чем их номинальная мощность, без нагрузки.

Вы можете проверить напряжение внутри части оборудования, чтобы узнать, проходит ли питание.Никогда не используйте оборудование с питанием от сети с закрытыми крышками, если вы полностью не понимаете опасности и не можете сделать это без риска для себя или посторонних.

Для оборудования, содержащего стальной сетевой трансформатор, если вы можете сделать это безопасно, вы должны иметь возможность (с осторожностью!) Измерять напряжение сети, поступающей на первичную обмотку трансформатора при 240 В переменного тока и сниженную до гораздо более низкого напряжения переменного тока на вторичный, затем выпрямленный и сглаженный до аналогичного постоянного напряжения и, наконец, возможно, стабилизированный до стабильного напряжения, такого как 12 В или 5 В.См. Страницу «Источники питания» для получения более подробной информации.

Импульсные источники питания (содержащие небольшой ферритовый трансформатор) сложнее тестировать.

Измерение непрерывности и сопротивления

Измерение сопротивления ваших пальцев. (Возможно, вам придется смочить кончики пальцев.)

Диапазоны сопротивления (Ом или Ом) служат для измерения сопротивления. Это показатель того, насколько легко может пройти электрический ток. Если датчики ничего не касаются, вы должны выйти за пределы допустимого диапазона.

В качестве эксперимента установите мультиметр на самый высокий диапазон Ω и удерживайте два наконечника щупа в пальцах каждой руки. Если вы не получаете показания, крепче держите наконечники зонда или смочите пальцы. Вы обнаружите, что показания уменьшаются по мере того, как вы сжимаете датчики более плотно, и сопротивление через ваше тело уменьшается. (Да, через ваше тело проходит электричество, но это не более опасно, чем обращение с батареей AA.)

Соедините наконечники щупов вместе. Вы должны получить нулевое показание на любом из диапазонов сопротивления, поскольку теперь практически нет сопротивления току между датчиками.

Самым низким диапазоном сопротивления может быть также прибор для проверки целостности цепи, издающий звуковой сигнал, когда вы касаетесь щупами вместе. Фактически, проверка непрерывности, вероятно, является наиболее полезной функцией диапазонов сопротивления, позволяющей вам проверить, может ли ток легко течь между двумя точками A и B, такими как два конца провода.

Для проверки предохранителя можно использовать функцию проверки целостности или диапазон наименьшего сопротивления. Коснитесь щупов на двух концах и посмотрите, не раздастся ли звуковой сигнал или нулевое (или очень низкое) показание, что свидетельствует о хорошем.Перегоревший предохранитель выдает показания вне допустимого диапазона.

Вы можете проверить лампочку накаливания (галогеновую лампу или сменную лампочку для рождественской елки, но не лампочку с низким энергопотреблением) с самым низким или близким к самому низкому диапазону сопротивления. Вы должны получить показания только в десятки или сотни Ом. (Это сопротивление нити накала в холодном состоянии. При рабочей температуре сопротивление может увеличиваться в десять и более раз.)

Вы можете тестировать резисторы с диапазоном сопротивления, но, припаянные к печатной плате, путь через сам резистор может быть не единственным электрическим путем между его концами, что приведет к неверным результатам.Кроме того, существует некоторая вероятность того, что напряжение, приложенное мультиметром для измерения сопротивления, может повредить чувствительные электронные компоненты. Если вы можете одолжить другой мультиметр, подключите свои щупы, настроенные на диапазон сопротивления, к щупам другого, настроенного на низкий диапазон вольт. Если показание второго мультиметра не превышает 0,5 В с первым на любом из диапазонов сопротивления, он не может причинить никакого вреда.

Тестирование диодов и транзисторов

Источники питания обычно содержат диоды, часто в группе по 4 диода.Вы можете проверить их с помощью мультиметра на диодном тестовом диапазоне. С пробниками, подключенными к концам диода в одну сторону, вы должны получить показание вне диапазона, а в другом направлении – около 0,7 В, а для некоторых типов – всего 0,3 В. Нулевое показание в любом направлении или показание вне диапазона в обоих направлениях указывает на неисправный диод.

Тестирование транзистора с использованием функции диода.

Вы также можете использовать функцию проверки диодов для проверки переходного транзистора (но не полевого транзистора).У них есть 3 вывода: эмиттер, база и коллектор. Хороший транзистор будет работать как диод между базой и любым из двух других выводов. Вы можете довольно легко определить, какой вывод есть, методом проб и ошибок. Вы должны получить показание около 0,7 В между базой и коллектором и немного меньше между базой и эмиттером. Это будет с красным проводом на основании для типов NPN и черным проводом для PNP. Вы должны получить показания между эмиттером и коллектором вне диапазона, при условии, что база ничего не касается.Нулевое показание означает, что транзистор определенно мертв.

Тестирование транзистора с функцией h FE .

Многие мультиметры также имеют функцию проверки транзисторов (только для переходных транзисторов), обозначенную h FE . H FE транзистора – это один из способов определения коэффициента усиления, на который он способен, но поскольку он может быть от 20 или менее до 500 или более, он сам по себе не является мерой исправности транзистора. . Если он показывает ноль или выходит за пределы допустимого диапазона, вполне возможно, что вы неправильно подключили транзистор или провода не имеют надлежащего контакта.

Мультиметры обычно имеют 4 контакта для эмиттера, базы и коллектора (помечены E, B, C) с одним дублированным, просто для удобства, поскольку некоторые транзисторы имеют выводы в порядке E, B, C и другие E, C, B • Будут либо отдельные диапазоны для NPN и PNP, либо два набора по 4 контакта. Из-за различной толщины выводов и недостаточной гибкости коротких выводов на транзисторе, отпаянном от печатной платы, не всегда легко установить хороший контакт со всеми тремя выводами.

Измерение тока

Для измерения тока сам измерительный прибор должен быть частью цепи.

Вам не нужно часто измерять ток (диапазоны ампер), но когда вы это сделаете, очень важно понимать, что вы должны разорвать цепь и поместить измерительные щупы поперек разрыва, чтобы ток прошел через мультиметр. . Если вы подключите его напрямую к источнику питания, например к клеммам батареи, он будет иметь очень маленькое сопротивление, и будет течь чрезмерный ток.Если вам повезет, внутри мультиметра просто перегорит предохранитель, который вам придется заменить, но в противном случае есть вероятность повредить мультиметр или тестируемое оборудование.

Вы можете, например, проверить, какой ток потребляет радиостанция с батарейным питанием, и таким образом оценить, как долго вы можете рассчитывать на срок службы батарей. Разрыв цепи может быть немного сложным, но один из способов сделать это – приклеить полоску алюминиевой фольги к каждой стороне листа бумаги, убедившись, что нет контакта между двумя листами фольги, а затем вставить ее между двумя листами. батареи или между одной из них и контактом батарейного отсека.Теперь вы можете прикоснуться щупами мультиметра к двум кусочкам фольги, чтобы замкнуть цепь и позволить вам включить радио. Если, например, радиоприемник потребляет 200 мА, а батареи рассчитаны на 2000 мАч (миллиампер-часы), их хватит на 10 часов.

Как мультиметр измеряет сопротивление

Автор: Шаан

Как сотрудник Amazon, я зарабатываю на соответствующих покупках

Электрические приборы технически должны облегчить работу, но иногда это невозможно, и мы выясняем, как именно можно выполнять некоторые работы. заставьте ваш разум кружиться и сокрушить вас.В этой статье мы рассмотрим все, что касается мультиметра, в попытке разгадать этот прибор и, в частности, выяснить, как этот мультиметр используется для определения сопротивления и, таким образом, выяснить его использование.

Мультиметры и сопротивление

Мультиметр – это электронный прибор, который объединяет несколько функций измерения в одну, отсюда и название «мультиметр». Другими словами, он служит универсальным магазином для всех ваших электронных потребностей. Его можно использовать для измерения сопротивления, тока или напряжения, и по этой причине его также называют вольт-ом-миллиметром или ВОМ.Он портативный и обычно имеет цифровой дисплей для считывания напряжения-тока или сопротивления. Служит для обнаружения неисправностей и комплексной диагностики. Они используются для устранения проблем в приборах, двигателях и цепях.

Электрическое сопротивление – это сопротивление устройства протеканию тока. На сопротивление цепи или устройства влияют несколько факторов, в том числе материал, толщина и длина. Эти факторы важны для определения того, является ли материал хорошим проводником или плохим проводником, или, другими словами, электрическим изолятором или электрическим проводником.Сопротивление обычно измеряется в омах и обозначается Ω.

Сопротивление может быть получено из напряжения и заданного тока, которые известны с использованием закона Ома, или его можно измерить с помощью простого прибора, такого как омметр, или составного прибора, такого как мультиметр. Резистор – это электрический компонент, который препятствует прохождению тока. Существуют различные виды резисторов; некоторые из них фиксированы, а другие – переменны.

Типы мультиметров

Существуют аналоговые и цифровые мультиметры.Аналоговые мультиметры полезны при обнаружении медленных изменений напряжения, поскольку вы можете видеть, как стрелка постепенно перемещается по шкале. Однако они могут оказаться сложными для получения точных результатов, и поэтому большинство пользователей предпочитают использовать цифровые мультиметры. Поэтому большинство используемых в настоящее время мультиметров являются цифровыми и обеспечивают более высокую точность и надежность.

Части мультиметра

Штатный мультиметр состоит из следующих частей: дисплея, кнопок, поворотного переключателя и входных разъемов.Дисплей показывает показания, а также действует как дисплей для входных измерений. Кнопки различаются в зависимости от используемой модели и выполняют различные функции. Поворотный переключатель или циферблат, как его чаще называют, используется для выбора значений измерения. Входные гнезда обеспечивают порт для подключения проводов. Провода представляют собой проводники между тестируемым устройством и мультиметром.

Как измерить сопротивление с помощью мультиметра

  1. Если измеряемый компонент каким-либо образом подключен к источнику питания, выключите источник питания.
  2. Измеряемый объект должен быть отключен от любых существующих цепей, так как мультиметр работает путем подачи напряжения на измеряемый объект.
  3. Вставьте красный провод в положительный входной разъем, а черный провод – в отрицательный входной разъем.
  4. Сначала поверните циферблат на самое низкое омическое значение в омической области, затем отрегулируйте циферблат на сопротивление, большее, чем измеряемое, для достижения оптимальной чувствительности.
  5. Диапазоны от 200 Ом до 2 мегаом

Таким образом, для измерения сопротивления 1 Ом установите шкалу на 20 Ом

Назначение

Мультиметры выполняют множество функций, в том числе

Best Budget Multimeters

So Имея всю эту новообретенную информацию обо всем, мультиметр может столкнуться с дилеммой, какой мультиметр лучше всего подходит для ваших нужд.Список довольно длинный, но некоторые попадают в пятерку лучших. Это лучшие доступные бюджетные мультиметры.

К ним относятся:

Как проверить сопротивление заземления с помощью мультиметра

Мультиметр также можно использовать для определения сопротивления заземления. Электричество стремится найти путь наименьшего сопротивления к земле. Поэтому для определения безопасности жизненно важно регулярно измерять сопротивление системы заземления. Система заземления должна иметь сопротивление не более 25 Ом. Неправильное заземление опасно и может сделать ваш дом уязвимым для пожара, поэтому важно часто проверять заземление.

Определение сопротивления заземления:

  • Подключите щупы мультиметра к измерителю, красный к положительному разъему, а черный провод к отрицательному разъему.
  • Отключите любой ток, ранее протекавший в цепи
  • Установите мультиметр на Ом
  • Подключите красный провод к нейтрали
  • Коснитесь черным проводом порта заземления в розетке

Как выбрать мультиметр

Чтобы упростить поиск мультиметра, вот несколько моментов, которые следует учитывать при покупке.

Проверьте доступные провода зонда и определите, какой из них лучше всего соответствует вашим потребностям.Ваш выбор варьируется между тестовыми пробниками, зажимами из крокодиловой кожи и крючками для микросхем. В зависимости от того, каким прибором измеряется сопротивление, выбор должен подходить как перчатка.

Проверьте диапазон сопротивления измерителя, чтобы убедиться, что он работает с измеряемым элементом. Убедитесь, что у вас достаточно места для эффективного измерения сопротивления.

Определите, какие другие дополнительные функции были бы полезны в вашем мультиметре, и обязательно выберите измеритель, который отвечает этим требованиям. Хотя это может не помешать сделке, если вы можете использовать мультиметр, который измеряет непрерывность и емкость, то почему бы и нет.

Как и при всех необходимых покупках, цена играет жизненно важную роль при принятии решения, какой мультиметр выбрать. Выбранный вами мультиметр не должен вдавить ваши карманы, так как существует широкий выбор мультиметров, доступных для покупки во всех ценовых диапазонах.

Безопасность

Информацию о мерах безопасности см. В руководстве пользователя. Кроме того, в целях безопасности держите пальцы подальше от любых токопроводящих частей устройства и беритесь только за пластмассовые или изолированные области. Когда мультиметр используется для проверки источников питания большой мощности, в качестве меры предосторожности следует использовать защитные очки.Часто проверяйте проводку на предмет повреждений, чтобы предотвратить случайное короткое замыкание или другие несчастные случаи.

Если вам понравилась эта статья, вас также заинтересует:

Пошаговое руководство по проверке перегоревшего предохранителя

Как проверить предохранитель мультиметром

Хотя легко визуально осмотреть элемент в стеклянном предохранителе, чтобы убедиться, что перегорел, большинство предохранителей имеют твердые непрозрачные корпуса, которые скрыть элемент из поля зрения.Чтобы проверить, перегорел ли предохранитель, нам понадобится мультиметр. После настройки мультиметр может измерить сопротивление плавкого элемента. Сопротивление измеряется в Ом «Ом». Следующее руководство использует цифровой мультиметр, однако те же принципы применяются при использовании аналоговый мультиметр (т.е. один с дисплеем иглы). Если вы используете аналоговый измеритель, сначала прочтите руководство, а затем обратитесь к дополнительным примечаниям в конце.

Нужен предохранитель для замены? Ознакомьтесь с нашим широким ассортиментом предохранителей.

Подключение тестовых проводов.

Черный провод должен быть подключен к общей розетке.
Красный провод должен быть подключен к гнезду Ω или Ohms.

Не знаете, какой предохранитель вам нужен? Мы можем помочь.

Как выставить ом на мультиметре.

Переместите диск в самый нижний диапазон шкалы Ом (200 Ом – минимальное значение на этом мультиметре).Это также должно включить измеритель. Если есть отдельный переключатель ON, включите глюкометр. Вы можете видеть на картинке, что диапазон Ом показан светло-зеленой полосой в нижнем левом углу.

5 различных значений диапазона Ом на этом мультиметре:
2M = 2000000 Ом или 2 МОм (максимальное значение сопротивления)
200k = 200000 Ом
20k = 20000 Ом
2k = 2000 Ом
200 = 200 Ом (наименьшее значение сопротивления)

Наше подробное руководство по размерам предохранителей может помочь вам найти сменный предохранитель.

Как проверить, работает ли ваш мультиметр.

Коснитесь металлических концов 2 измерительных проводов и, удерживая их вместе, дисплей измерителя должен изменение, чтобы показать, что сопротивление небольшое или отсутствует. Энергия будет просто перетекать из одного провода обратно через другой. Когда вы разделите два наконечника, дисплей глюкометра вернется к состояние 100% сопротивления.

Измерьте сопротивление предохранителя.

Важно! Поместите предохранитель на непроводящую поверхность, например на дерево, ламинат. или пластик. Коснитесь металлических колпачков на каждом конце предохранителя металлическими наконечниками ведет тестирование. Здесь нет полярности, поэтому вы можете использовать любой провод для любой крышки предохранителя. Обеспечьте хороший контакт, касаясь чистой металлической поверхности каждой крышки. Пока провода надежно подсоединены к предохранителю, посмотрите на показания, отображаемые на мультиметре.

Примечание: Если вы хотите проверить предохранитель, все еще находящийся в цепи. Пожалуйста, убедитесь, что вы отключили питание и отсоединили источник питания, чтобы избежать поражения электрическим током.

Замените предохранители по лучшей цене! Мы превзойдем объявленную цену любого текущего конкурента *

Что такое показания цифрового мультиметра.

Предохранитель исправен: Если показания мультиметра изменяются на низкое значение сопротивления (аналогично результат соприкосновения двух проводов вместе).

Перегорел предохранитель: Если показания измерителя не изменяются, а дисплей по-прежнему показывает исходное состояние 100% сопротивления.

Не забудьте выключить мультиметр, когда закончите тестирование.

Мы предлагаем БЕСПЛАТНУЮ экспресс-доставку в любую точку Австралии для всех заказов на сумму более 99,00 австралийских долларов.

Как пользоваться аналоговым мультиметром.

Аналоговые мультиметры показывают показания, перемещая стрелку по фиксированной шкале.Процесс тестирования точно такой же.

Выберите правильный диапазон сопротивления и соедините вместе металлические концы измерительных проводов. Стрелка будет «скользить» по шкале, не оказывая сопротивления. Хороший предохранитель покажет то же самое.

Когда кончики разделены, игла покажет 100% сопротивление государственный. Перегоревший предохранитель покажет такое же значение. Убедитесь, что наконечники измерительных проводов надежно соединены с металлическими торцевыми крышками или лезвиями предохранителя, и что предохранитель проверяется на непроводящей поверхности.

Обработка заказов, полученных до 14:00 по восточному поясному времени Австралии, в тот же день.

Может ли автомобильный предохранитель выйти из строя, не перегорев?

Если предохранитель вашего автомобиля не работает и не перегорел, вот несколько причин, по которым это может произойти;

  • 1. Предохранитель имеет производственный брак. Это качественный предохранитель или дешевая замена?
  • 2. Перегоревший предохранитель был неправильно заменен предохранителем более низкого номинала.
  • 3. Устройство, запитанное от предохранителя, неисправно, потребляя более высокий ток.
  • 4. Предохранитель исправен, но что-то пошло не так в процессе проверки.

Автомобильный предохранитель обычно не выходит из строя из-за чрезмерного использования или старения. Автомобильные предохранители предназначены для работы в течение очень длительного периода времени при работе в соответствии с параметрами, указанными производителем.

Электрические цепи в современных транспортных средствах разработаны квалифицированными инженерами-электриками и подвергаются строгим испытаниям в экстремальных условиях, поэтому они обычно очень надежны.Кроме того, производители автомобилей используют предохранители высокого качества, которые производятся и проходят испытания в соответствии со строгими стандартами. Хотите узнать больше о предохранителях? Просмотреть все руководства по предохранителям.

Как узнать, перегорел ли автомобильный предохранитель?

Есть несколько способов быстро проверить, не перегорел ли предохранитель автомобиля. Во-первых, нужно найти предохранитель. который контролирует любое устройство, которое не работает. Внутри блока предохранителей может быть схема крышку или руководство пользователя, или вы можете найти его в Интернете.Затем снимите предохранитель с помощью съемников – убедитесь, что ваш автомобиль полностью выключается перед тем, как вы это сделаете! Затем осмотрите предохранитель на предмет визуальных признаков неисправности. обесцвечивание или порванные нити. Затем вы можете установить запасной автомобильный предохранитель.

Магазин наш ассортимент автомобильных предохранителей.

Нужен предохранитель на замену?

Swe-Check – это специалисты по предохранителям.

У нас есть большой ассортимент высококачественных предохранителей, которые вы можете купить на нашем сайте.

Если вы не можете найти требуемый предохранитель, наши опытные сотрудники могут сопоставить предохранители различных марок. Свяжитесь с нами.

Мы обслуживаем все потребности от мелких розничных клиентов до крупных OEM-компаний и дистрибьюторов, а также можем организовать специальные расценки и кредитные счета.

Если вы не знаете, как определить предохранитель, мы создали этот руководство по идентификации предохранителей.

Мы продаем только качественную продукцию всемирно признанных производителей.


Сопротивление, целостность цепи и использование мультиметра

Для многих обсуждаемых нами упражнений по поиску и устранению неисправностей вам необходимо знать концепцию сопротивления. Сопротивление, обозначенное символом (Ω) и измеренное в Ом, является мерой того, насколько хорошо ток может проходить по цепи или заданному пути. Цепь без сопротивления (0) будет указывать на полную цепь или цепь без короткого замыкания.Цепь с полным сопротивлением будет указывать на полностью разомкнутую цепь, через которую не может проходить ток.

При устранении неисправностей CB, возможность измерить сопротивление (или его отсутствие) позволяет нам определить, есть ли какие-либо короткие замыкания в нашей проводке, с антенной и с землей. Без понимания и возможности измерить сопротивление цепи будет невозможно устранить многие проблемы CB, которые могут возникнуть.

Для измерения сопротивления вам понадобится мультиметр.Мультиметры используются для измерения ряда электрических компонентов, включая сопротивление, напряжение и силу тока. Мы настоятельно рекомендуем купить базовый мультиметр, если у вас его еще нет, поскольку он очень доступен по цене и неоценим для устранения широкого спектра автомобильных и электрических проблем. Базовый аналоговый мультиметр изображен ниже.

Изображение 1 – Базовый аналоговый мультиметр

Два отдельных щупа используются при проверке цепей с помощью мультиметра.Как вы можете видеть ниже на изображении 2, когда щупы разделены, цепь полностью разомкнута, на что указывает показание бесконечного сопротивления, или Ом, на шкале мультиметра.

Изображение 2 – Обрыв цепи

Когда датчики соприкасаются друг с другом, цепь замыкается, и мультиметр показывает это, когда стрелка движется к другому концу шкалы, показывая сопротивление, близкое к нулю, как показано на рисунке 3.

Изображение 3 – Замкнутый контур

Каждый мультиметр будет немного отличаться, поэтому лучше всего обратиться к инструкциям, прилагаемым к мультиметру, для его правильной настройки, настройки чувствительности и проведения измерений.После того, как измеритель настроен, процесс тестирования сопротивления становится очень простым.


Была ли эта статья полезной? Пожалуйста, лайкни / поделись!

Как: использовать мультиметр для измерения сопротивления катушки и напряжения батареи

Для вейперов электричество – наша кровь. Без этого у нас не было бы вейпа! Тем не менее, так много новичков в мире не знают, как проверить сопротивление своих катушек или напряжение своих батарей с помощью мультиметра.

Совершенно очевидно, что лучше всего было бы использовать омметр для вашего здания, чтобы убедиться, что вы получаете точные результаты.

Если вы серьезно относитесь к вейпингу, особенно если вы собираетесь заново, мультиметр – ценное устройство, даже если держать его только в режиме ожидания на случай поломки ом-ридера.
Посмотрим правде в глаза, мультиметр – универсальное устройство, настолько универсальное, что, если вы не знаете, что делаете, вполне вероятно, что вы взглянете на шкалы и в замешательстве сдадитесь.

Внимание: Не все мультиметры одинаковы. Если вы планируете использовать мультиметр для измерения малых сопротивлений, убедитесь, что ваш мультиметр может это делать. Действительно дешевого мультиметра НЕДОСТАТОЧНО.

Итак, вот несколько способов, которыми мы можем использовать их для вейпинга:

Сопротивление катушки

Несмотря на то, что наше сопротивление так важно для нас, сопротивление, которое мы используем как вейперы, имеет довольно небольшой масштаб по сравнению с другими приложениями.

  1. Поверните шкалу мультиметра на минимальное значение сопротивления, обычно 20 или 200.
  2. Соедините два щупа вместе и обратите внимание на внутреннее сопротивление, которое имеет мультиметр. (Большинство мультиметров имеют некоторую степень внутреннего сопротивления)
  3. Поместите два датчика на распылитель, в котором находится ваша катушка, один датчик на положительном контакте (один в середине соединения 510), а другой на внешней резьбе 510 , чтобы получить полное сопротивление катушки в распылителе.Обратите внимание на это значение сопротивления.

    Вы также можете проверить свое сопротивление, прикоснувшись к щупам на положительном и отрицательном выводах, как показано ниже.
  4. Вы закончили работу с мультиметром.
  5. Возьмите общее сопротивление распылителя и вычтите внутреннее сопротивление мультиметра. (Общее сопротивление – внутреннее сопротивление мультиметра) Это ваше фактическое сопротивление.

Напряжение батареи

Когда вы перестраиваете, используете мехмоды или даже продвинутые устройства, важно знать о безопасности батареи, и одна из самых важных вещей, которую вы узнаете, – это то, что ваши батареи могут разряжаться слишком сильно, или слишком высокий заряд, может быть намного опаснее, чем вы думаете.

По мере того, как ваши батареи разряжаются, их выходное напряжение также падает. Обычно только что заряженный 18650 или любая батарея из диапазона 18xxx будет показывать около 4,2 вольт. Мы не хотим, чтобы они были слишком низкими. Некоторые могут опускаться ниже, чем другие, поэтому здесь нужно быть осторожным. Как показывает практика, я не люблю работать с напряжением ниже примерно 3,2 вольт. Я подзаряжусь, когда они опустятся до минимума. Обычно вейп будет страдать от мехмода с низкими батареями, так что вы знаете.

Вот как проверить напряжение аккумулятора с помощью мультиметра.

  1. Выньте мультиметр и переключите его на минимальное значение напряжения, обычно 20 или 200.
  2. Красный – мощность, черный – земля. Возьмите щупы мультиметра и прикоснитесь ими к правильным концам батареи. Красный идет на положительную сторону батареи, черный – на отрицательную.
  3. Считайте вольты!
Shane Presser занимается вейпингом с 2013 года и имеет большой опыт работы с передовым оборудованием, сборками катушек и самодельным микшированием.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
