Содержание

последовательность действий и меры безопасности

На чтение 9 мин Просмотров 570 Опубликовано Обновлено

С целью поиска неисправностей бытовой техники, электрокабеля требуется прозвонить провода мультиметром. Использование тестера позволяет уточнить разрывы цепи, наличие короткого замыкания, сопротивление электролинии. Для обеспечения безопасности работ нужно разобраться в особенностях применения прибора.

Необходимость прозвонки провода

Прозвонка сетевого кабеля мультиметром

Процесс прозвонки предусматривает появления зуммера, если на тестируемых участках присутствует электрическая связь. Проверка выполняется в следующих случаях:

  • Не работает выключатель или розетка. Изначально нужно осмотреть соединения в распредкоробе, проверить лампу. Затем прозванивается провод – мультиметр даст сигнал о проблеме.
  • Перегружена сеть. Применение мощного перфоратора для сверления стен может стать причиной разрыва электросвязи.
  • Короткое замыкание. Чаще всего наблюдается при перегрузке линии или в результате устаревания проводки.
  • Поиск жил в больших зонах магистрали. Прибор используется в случаях невозможности определения проводника по цветной маркировке.
  • Поломки бытовой техники. Прозвонка определяется работоспособность выключателей, ламп, утюгов.
  • Ремонт и пайка плат. Тестирование схемы мультиметром – обязательный этап работ.

Режим прозвонки есть у всех устройств с маркером светодиода.

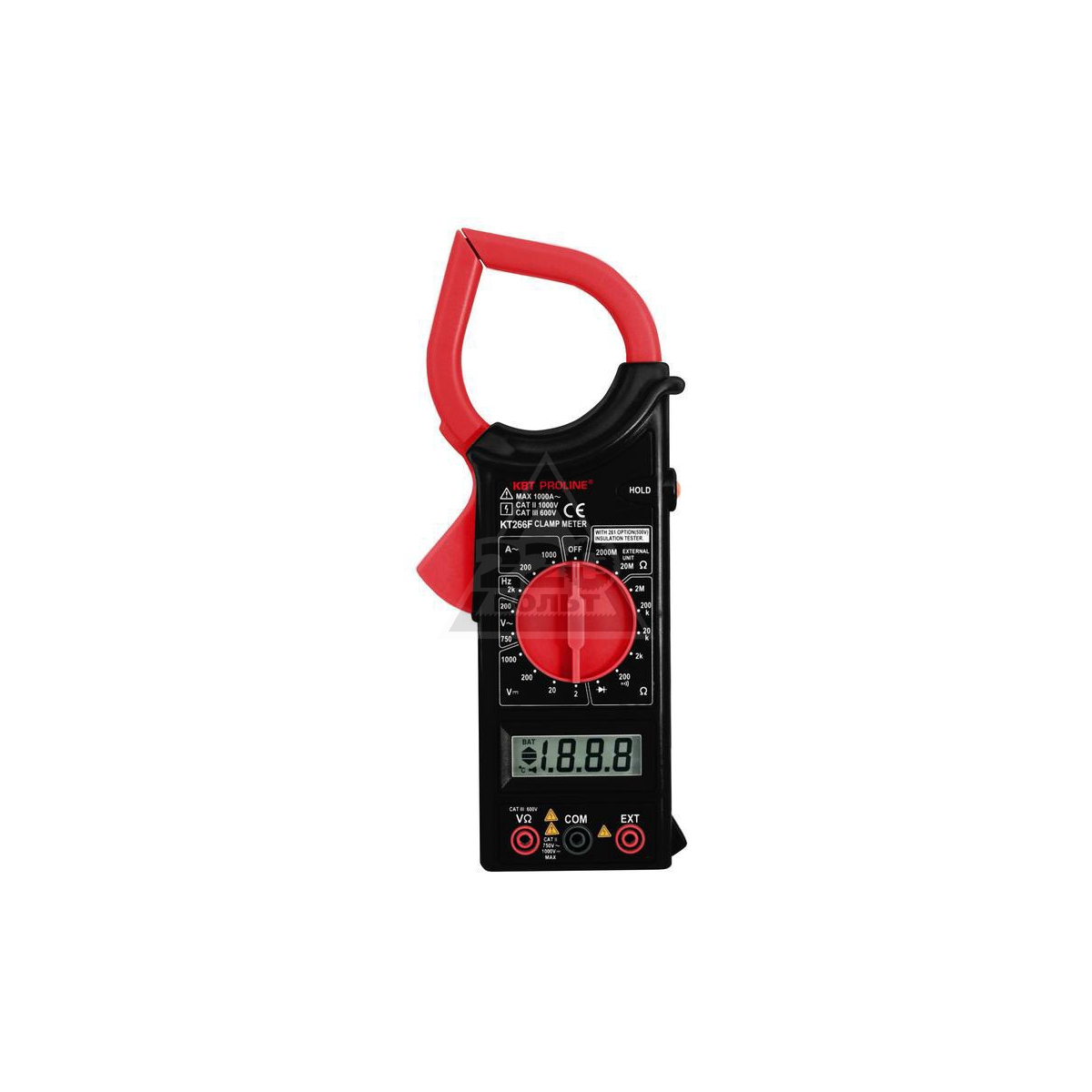

Мультиметр для прозвонки проводов

Цифровой мультиметр

Тестер позволяет определить наличие напряжения, сопротивления и параметры силы тока. Он состоит из дисплея, рукоятки выбора, портов, зондов/щупов, источника питания. В зависимости от типа счетчика существуют модификации:

  • Цифровые. Устройства ЦММ с цифровым экраном для отображения измерения.
  • Аналоговые. АММ-приборы с преобразователями тока и магнитоэлектрическим амперметром замеряют параметры оборудования Hi-Fi.
  • Fluke. Оснащается двумя щупами – положительным (черным) и отрицательным (красным), источником питания на 9 В, электронным дисплеем. Внутренние узлы представлены схемой формирования сигналов и аналого-цифровым преобразователем.

Некоторые модификации измеряют емкость конденсаторов, проверяют транзисторы и диоды.

Маркировки на лицевой панели тестера

Режим прозвонки

Приставка «мульти» в названии означает возможность проверки нескольких параметров. Их символы наносятся на корпус в виде физических обозначений или графических рисунков. На лицевой панели присутствуют:

  • U – обозначение напряжения;
  • В – напряжение в вольтах;
  • I – ток, сила которого регулируется постановкой рукоятки на значок;
  • А – сила тока в Амперах;
  • Ω, R – маркировка сопротивления;
  • Ом – параметры сопротивления в Омах;
  • -| |- — маркировка конденсаторов.

Для диодов и транзисторов используются графические символы.

В гнезде устройства, помеченном надписью СОМ, находится черный зонд. Это общее гнездо. На приборе может быть 2-3 рабочих отверстия для замеров напряжение, малых и больших токов.

Отверстие с маркировкой U, Ω, Hz позволяет замерять параметры напряжения, сопротивления, частоты, тестировать радиоэлементы. Сюда помещается щуп, которым можно прозвонить кабель или провода на предмет обрыва.

Гнездо с обозначением мА (mA) предназначено для определения малого (до 1 А) и большого (от 10 А) тока. Рядом с ними имеются символы ~ или -, дающие понятие о постоянном или переменном характере тока или напряжения.

Диапазон замеряемых величин

Помимо маркировки величины показателей на лицевой панели мультиметра с ручной настройкой находятся пределы замеров. Все значения имеют вид чисел, кратных цифре «2». В процессе выбора требуется ставить значение одного порядка с измеряемым, но выше его.

К примеру, чтобы проверить напряжение розетки, требуется установить диапазон 2000 Вольт. Прозвонка проводов осуществляется в режиме сопротивления с минимальным значением 2 Ом. Для длинных жил выставляется 20 Ом.

Используйте кнопку зуммера в процессе тестирования цепи на наличие короткого замыкания.

Как подключить тестер

Чтобы проверять параметры электролинии и прозванивать проводники мультиметром, его необходимо включить в цепь. Участок для тестирования находится между выводами устройства, т.е. оно подключается на вывод цепи. При замерах напряжения аппарат подсоединяется параллельно зоне теста.

Для замера параметров тока аппарат подкидывается последовательно на разрыв цепи. Подходящим местом будет точка между выходом источника питания и клеммой нагрузки.

Особенности прозвонки и проверки сопротивления

Процесс прозвонки – это комплекс установления сопротивления проводников, анализа результата и вывода данных на экран со звуковым сигналом. Замеры сопротивления осуществляются на основании закона Ома. Он гласит, что сила тока, текущая по определенному участку цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению данного участка. Закон Ома отражает формула:

I = U/R, где I – сила тока, U – напряжение и R – сопротивление.

Тестер работает по данному принципу. Имея два параметра, легко рассчитать третий. Источник питания мультиметра генерирует напряжение и подает ток. Замеры сопротивления отображаются на дисплее:

  • нули – реальная величина меньше используемой;
  • цифры с первым разрядом нуля – показатель меньше на 1 деление;
  • цифры больше 1 – замеры точные.

После сопоставления исходных данных с величиной потерь объекта замеров можно вычислить конечный результат.

Маркировка сопротивления на цифровых моделях – Ω.

Порядок настройки прибора перед тестированием

Чтобы проверить провод на обрыв мультиметром, понадобится:

  1. Установить переключатель в режим прозвонки «->Ι-» и активировать зуммер.
  2. Поставить концы измерительных зондов с щупами в гнезда. Красный располагается в отверстии VΩmA, черный – в СОМ. Это нужно для соблюдения полярности замеров.
  3. Протестировать сам аппарат на предмет неисправности путем замыкания красного и черного щупов друг с другом. Будет слышен звуковой сигнал, а на дисплее появится 0 либо близкое к нему значение.

Если проверяется целостность проводки, соблюдать полярность не требуется.

Соблюдение техники безопасности и правил работы с мультиметром

Все работы с электрикой нужно проводить в обесточенном помещении

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

  1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
  2. Обесточить цепь, отключив автоматы питания в распредщите.
  3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
  4. Учитывать искажение результатов от диодов сети.
  5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
  6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Эффект искажения заметен при тестировании большого сопротивления.

Пример прозвонки проводов

Прозвонка проводов в режиме зуммера

Конкретным примером работы с тестером будет стандартная электросеть. Квартира подключена к ней согласно нормативам, потребители сгруппированы, каждая линия запитана через индивидуальный автомат в распредщите.

Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:

  1. Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
  2. Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
  3. У современных моделей прозвонить клеммники-зажимы.
  4. Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
  5. Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
  6. В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
  7. Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.

Клеммники у стандартных розеток отсутствуют.

Особенности процесса прозвонки

Процесс прозвонки проводов

Измерения имеют несколько нюансов:

  • Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
  • При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
  • Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
  • Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
  • По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.

Зануление проверяется только в обесточенной сети.

Специфика прозвонки некоторых приборов

Применять мультиметр можно не только для замеров кабеля. Специалисты используют его для замеров электрооборудования.

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

  1. Прибор переводится в режим прозвонки.
  2. Щупы прикладываются к обеим сторонам предохранителя.
  3. При сопротивлении 0 Ом и наличии звука устройство работает.
  4. Появилась цифра 1, звука нет – предохранитель сломался.

Показатель сопротивления при поломке достигает большого значения.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

  1. Щупы ставятся на аноды и катоды без привязки к цвету.
  2. Тестер активируется.
  3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Лампы

После перевода тестера в режим прозвонки:

  1. Подкинуть на центральный контакт источника света первый щуп.
  2. Подвести второй щуп на боковой контакт.
  3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Мультиметром прозваниваются только лампы с резьбовым цоколем. Для теста светодиодок и люминесцентных лам нужно снять спираль КЛЛ и прикоснуться щупами к выводам на плату.

Какие показания выдаст мультиметр после прозвонки

Режим прозвонки на мультиметре

Целостность кабеля проверяется только на концах с удаленным изоляционным покрытием. После прикосновения щупами к оголенным концам прибор выдаст:

  • звуковой сигнал и наличие на дисплее 0 или значение, близкое к нулю – проводка целая;
  • цифру 1 на экране, зуммера нет – кабель поврежден.

При внутреннем обрыве числовые показания будут в районе нескольких мегаом.

Проверка целостности проводки в режиме определения сопротивления

Проверить электрическую проводку можно аппаратом, у которого отсутствует прозвон проводов. Для этого нужно выбрать режим смены сопротивления. Щупы подкидываются по аналогии с прозвонкой и устанавливается режим поиска сопротивления (символ Ω).

Процесс замера начинается на минимальном значении шкалы – к примеру, 200 Ом. Остальные работы проводятся аналогично прозваниванию с отслеживанием показаний прибора. В случае целостности проводника на экран выведется размер сопротивления. При обрыве данные не отобразятся, устройство перейдет в режим OL (перезагрузка).

Использование мультиметра позволяет дать объективную оценку качества домашней проводки и работоспособности некоторых устройств. Минус тестера – применение только на случай мелких неполадок, серьезные сбои электролинии должны устранять специалисты.

Как прозванивать мультиметром

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления – омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал – зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.


Обозначение прозвонки на мультиметре


В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:



Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.


Принцип работы прозвонки


Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:


I = U / R , где I – Сил тока, U – Напряжение в сети, R – сопротивление


В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке


Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.


как пользоваться прозвонкой


Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:


Прозвонка мультиметром провода


1. Устанавливаем щупы в разъемы мультиметра:

     – Красный щуп в гнездо VΩmA

     – Черный щуп в гнездо COM



2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.


3.

Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.


4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к “0”, например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.



Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

 Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье – КАК ПРОЗВОНИТЬ РОЗЕТКУ.

Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Что делать если у мультиметра нет режима прозвонки



У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.



В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того

подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Как прозвонить диод мультиметром – Multimetri.ru

Прозвонка диода — дело нечастое. Может понадобится при ремонте бытовой техники, при сборке схемы, просто при разборе завалов деталей — что нужно оставить, а что выбросить, как вышедшее из строя.

Готовим мультиметр

Во-первых, блок мультиметра должен быть исправен. Во-вторых, батарейка в мультиметре должна обеспечивать номинальную отдачу. И, в-третьих, провода и щупы должны быть целыми.

Измеряя что-то негодным прибором мы со стопроцентной уверенностью получим негодный результат.

Читайте также

Как прозвонить конденсатор мультиметром

»

Чёрный — минусовой — провод нужно включить в гнездо COM.

Красный — плюсовой — в гнездо с обозначением единиц измерения напряжения, тока и сопротивления.

Рукоятку выбора режима нужно установить на символ диода — то есть как раз в режим прозвонки диодов.

Читайте также

Как прозвонить транзистор мультиметром. Как работает транзистор

»

Мультиметр в таком режиме показывает 1 — то есть никакого тока между шупами не течёт. Соединяем щупы на короткий промежуток времени. Мультиметр должен показать 0 — это признак исправности прибора.

к содержанию ↑

Прозваниваем диод

Прижимаем пальцами чёрный щуп к катоду элемента. Красный щуп берём за рукоять и не касаемся кожей жала щупа. Иначе при обратной прозвонке ток пойдёт по пути наименьшего сопротивления — из руки в руку. И мультиметр покажет не 1, а ток, проходящий через тело.

Читайте также

Как прозванивать ТЭНы мультиметром – проверка работоспособности

»

Касаемся красным щупом анода элемента. Мультиметр должен показать значение в диапазоне от 0,4 до 0,5. Это говорит о том, что тракт анод-катод исправен.

Переворачиваем диод, чёрный щуп прижимаем к аноду, а красным касаемся катода. Прибор как показывал 1, так и должен показывать 1. Если значение на дисплее меньше, а тем более — 0, диод идёт на выброс. Диод — прибор с односторонней проводимостью. И от катода к аноду у него должно быть бесконечно большое сопротивление. Если это не так — диод пробит, выбрасываем или сдаём в скупку старых радиодеталей — пусть добывают из него золото или другие драгметаллы.

Смотрим видео мастера Сергея Гаврилова. Прозвонка диода.

Читайте также

Как прозванивать светодиоды мультиметром

»

Что такое прозвонка и как правильно прозванивать провода и кабели

В процессе реализации электромонтажных работах наиболее ответственным этапом во всей работе является подключение оборудования. От правильной последовательности выполнения всех операций будет зависеть удачная эксплуатация всего комплекса электроустановок на предприятии. Перед подключением нужно проложить силовые линии и кабели, провода цепей управления. После окончания прокладки, до подключения нужно обязательно прозвонить отдельные провода и кабели. В данной статье мы расскажем о том, для чего нужна прозвонка кабеля, и какие виды прозвонки существуют.

Для чего нужна прозвонка проводов?

Прозвонка нужна для обнаружения концов одной жилы в кабеле, для лучшего понимания приведем пример. В процессе прокладки кабеля вторичной цепи с 12 жилами, из которых каждая обладает своим функциональным назначением, ошибок при подключении допускать нельзя. Ошибки могут стать причиной поломки дорогостоящих устройств или невыполнения оборудованием определенных функций.

Методы прозвонки

То, как будет осуществляться прозвонка своими руками, зависит от марки кабеля и условий расположения. Если изоляция жил цветная, то никаких проблем не возникнет. Кабель нужно подключить к оборудованию по цвету жил с двух сторон. Трудности возникают тогда, когда изоляция всех или нескольких жил в кабеле выполнена одним цветом, а на кабелях нет маркировки. Именно для этого и существует процесс прозвонки, который определяет принадлежность концов с обеих сторон кабеля к одной жиле, а также их целостность. В конце работы нужно обязательно нанести маркировку.
Существует несколько методов прозвонки:

  • прозвонка тестером. Ее может выполнять один человек в пределах одного распределительного шкафа и на расстояниях до 100м
  • прозвонка при помощи цифрового мультиметра. Ее применяют в аналогичных условиях, устройство устанавливается в режим прозвонки или определения уровня сопротивления
  • самодельным прибором с лампой и батарейками
  • при помощи телефонных трубок с элементами питания в цепи
  • понижающим трансформатором, однако совместно с индикаторными или измерительными устройствами.

Мастера иногда применяют мегометр, но это не очень удачная идея для низковольтных цепей, поскольку в приборе используется напряжение до 500В. Чаще всего это осуществляется в сетях высокого напряжения на больших расстояниях, чтобы проверить изоляцию.

Прозвонка тестером

Прозвонка проводов и кабелей при помощи тестера довольно старая методика. В самом начале развития электротехники, тестер представлял собой стрелочное комбинированное устройство, которое состояло из:

  • вольтметра
  • амперметра
  • омметра.

В процессе модернизации таких приборов разработчики добавляли другие опции к примеру, электронный термометр, световые и звуковые индикаторы, улучшали органы управления и методику использования. Результатом этой работы стала смена старого стрелочного тестера на современный аналог цифровой мультиметр, имеющий жидкокристаллический дисплей для отображения результатов. Среди функций тестера присутствует и прозвонка проводов, то есть проверка целостности кабеля.
Для прозвонки кабеля стрелочным тестером нужно внимательно ознакомиться с возможностями устройства, к примеру, как подключить измерительный щуп, в какое положение установить переключатели на панели управления.
Также стоит изучить дискретные деления шкалы. Различные приборы имеют разные шкалы деления. Алгоритм работы с подобными устройствами следующий:

  • выставить пакетный переключатель режимов измерения на отметку 1кОм, некоторые приборы оснащены отметкой Ом
  • нажать кнопку предохранителя, чтобы защитить откалиброванные элементы схемы прибора от неграмотного подключения (в режиме прозвонки цепи могут оказаться под напряжением)
  • включить кнопки режимов измерения для прямого и обратного тока. Это могут быть кнопки черного цвета в нижней части панели управления
  • присоединить провода щупов к центральной, а также правой клемме, чтобы измерить сопротивление.

Чтобы проверить работоспособность устройства, нужно замкнуть щупы между собой, при этом вы увидите, что стрелка на шкале перемещается слева на право, до упора. Признаком работоспособности прибора является перемещение стрелки вправо к нулю.
Достоинство данного типа тестеров заключается в надежной защите и точном уровне измерений, однако в случае прозвонки, он является просто индикатором. В тоже время точные данные тут не нужны.
Из недостатков выделим:

  • довольно сложная установка органов управления в необходимый режим
  • большой размер
  • высокая погрешность измерений в случае разрядки батареи.

Для того, чтобы прозвонить провода в коротких шнурах или свернутом кабеле, необходимо зачистить изоляцию на проводах с двух сторон и приступить к измерениям. Подключите щуп к проводу определенного цвета, а второй щуп нужно подключить к такому же проводу на другом конце. Признаком работоспособности провода является отклонение стрелки в нулевое положение шкалы.
В том случае, если все провода одного цвета, или кабель разложен, а расстояние не дает возможности работать тестером с разными концами одновременно, то все провода на одном конце нужно замкнуть между собой.
Далее на другой стороне кабеля подключают щуп к одному кабелю и выполняют прозвонку всех остальных проводов через него, по очереди 1,2,3 и так далее.

Прозвонка мультиметром

Как сделать прозвонку кабеля при помощи мультиметра? Сегодня на рынке представлено много различных типов этого устройства, однако, принцип работы у всех одинаковый. Отличаются они расположением органов управления и пределами измерений.
Чтобы проверить целостность проводов нужно переключатель режимов измерений выставить в положение прозвонки, оно отмечено диодом или зуммером. Далее процедура прозвонки выполняется описанными выше методами.
Если провод не поврежденный, помимо показаний на дисплее, вы услышите еще и звуковой сигнал или загоревшуюся лампочку индикатора.
Щуп с черным проводом нужно поместить в отверстие со знаком заземления (корпус), а красный выше, в отверстие для измерения сопротивления со знаком Ома «Ω».
Главный недостаток большей части цифровых мультиметров заключается в том, что звуковой сигнал задерживается при прикосновении к контактам. Нужно подержать щупы на проводе примерно 2-3 секунды, для более точных измерений. Такая инертность в работе является проблемой при проверке целостности провода.
Специалисты отмечают, что для всех приборов стоит пользоваться щупами с позолоченными стержнями, поскольку они не подвергаются окислению и гарантируют более надежный электрический контакт.

Прозвонка трансформатором

Данный способ пользуется популярностью в процессе прозвонки развернутых уложенных кабелей с одноцветными проводами. Для этой работы применяются понижающие трансформаторы с различными напряжениями на отводах вторичной обмотки. Алгоритм действий следующий:

  • первичную обмотку трансформатора нужно подключить к источнику 220В переменного тока
  • начало вторичной обмотки должно быть подключено к заземляющему контуру, с замкнутой на нем экранирующей оболочкой кабеля
  • прочие отводы вторичной обмотки с разными напряжениями подключают к концам проводов
  • на противоположной стороне кабеля при помощи мультиметра измеряют соответствующий уровень напряжения между контуром заземления и проводами кабеля. Итак, вы проверили целостность жилы и маркировку.

В схеме подключения кабеля к трансформатору мультиметр устанавливают в режим измерения переменного напряжения. Предпочтительно пользоваться устройствами западных производителей, поскольку в этом случае применяется режим измерения, а не индикации.
Чтобы настроить мультиметр на режим измерений переменного напряжения необходимо поместить пакетный переключатель изменения режимов в разъем со знаком «V~» в максимальное положение. Простейшая прозвонка имеет предел измерений свыше 20В, провода от щупов устанавливают в те же отверстия, что и для измерения сопротивления.

Прозвонка телефонными трубками

Главным плюсом такого способа можно назвать довольно удобную работу с развернутыми кабелями, имеющими одноцветные провода. Примечательно, что электромонтажники при выполнении такой работы могут общаться между собой. А главный минус состоит в том, что в одиночку таким методом прозвонить провод не получится. Вам понадобятся две телефонные трубки и один элемент питания, примерно 4,5 вольта.
Далее вам нужно выполнить следующие действия:

  • подключить в обрыв микрофонного провода, который идет из телефонной трубки, батарейку 4.5 В. Стоит отметить, что полярность не важна. Основное условие – постоянный и стабильный ток, без пульсаций
  • далее нужно подключить конец провода, который подключен к капсюлю, к экранирующей оболочке кабеля, а второй конец к одной из жил
  • со второй стороны кабеля, вторую трубку подключают одним проводом к экранирующей оболочке. А второй провод по очереди подсоединяют к разным жилам, пока не послышится ответ монтажника на другом конце провода.

Для облегчения конструкции можно использовать микрофонную гарнитуру от мобильных телефонов. Это довольно удобно.

Ошибки в прозвонке провода

Часто неопытные мастера допускают разные ошибки, рассмотрим основные из них:

  • неправильно установлены режимы измерения
  • в процессе прозвонки проводов с использованием понижающего трансформатора или стрелочного тестера, нужно проверить источник питания. Уровень напряжения должен составлять от 3.5 до 4.5 вольт. Если это не проверить, то напряжение будет измерено с большой погрешностью
  • до прозвонки нужно аккуратно зачистить контакты на проводах кабеля и измерительных щупах. При этом позолоченные контакты очищать нет необходимости, достаточно протереть их ватой с техническим спиртом
  • при использовании стрелочных приборов важно не перепутать шкалу, а должна быть для переменного напряжения со знаком «V~»
  • для прозвонки проводов в жгутах распределительного шкафа, контакты с обеих сторон нужно отключить от всех составляющих оборудования.

работоспособность в режиме прозвонки, проверка диодов в фонариках

Несколько способов проверки своими руками

В домашних условиях существует три основных способа проверки светодиодов. При минимальном знакомстве с разделом физики, который называется электротехника, все эти способы не должны оказаться чем-то трудным и невыполнимым.

  • Первый и самый распространённый – это проверка светодиодов мультиметром. Если, конечно, он есть в наличии, и вы умеете им пользоваться.
  • Так же можно убедиться в исправности светодиода, подав на него напряжения с батарейки типа «Крона», или нескольких пальчиковых батареек, подключённых параллельно.
  • Третий доступный способ – использовать для проверки светодиодов, как источник тока старые зарядные устройства для мобильных телефонов. Здесь, впрочем, как и во втором случае, придётся немного поработать руками. Зачистить провода, предварительно отрезав штекер подключения к телефону и оголёнными жилками прикоснуться к аноду и катоду. Если светодиод загорелся, значит, он исправен. Не бойтесь перепутать минус и плюс – светодиод не сожжёте.

Проверка при помощи мультиметра № 1

Прозвонка мультиметром

Большинство людей очень редко, или даже никогда, не используют дома такой прибор, как мультиметр. А вот те, кто хорошо знаком с электричеством, без тестера ощущают себя, как без рук. Все возможности этой умной штуки мы здесь рассматривать не станем, а вот как при его помощи установить исправность светодиода стоит рассказать.

Не все мультиметры одинаковы. Для выполнения вышеозначенной задачи понадобиться прибор, в котором есть функция «прозвонки», специально предназначенная для проверки светодиодов тестером.

Итак: устанавливаем прибор в режим «прозвонки». Красным щупом касаемся анода, а чёрным катода. Если всё проделано правильно и светодиод исправен он загорится. Если на нём нет обозначений, где анод, а где катод, ничего не произойдёт. В этом случае следует поменять местами щупы и если и в этом случае светодиод не подаёт признаков жизни, значит, он перегорел.

И последний секрет проверки светодиода мультиметром. Рекомендуется приглушить общее освещение, иначе можно просто не заметить, что он светится. В любом случае показатели прибора будут отличными от единицы, если, конечно, светодиод исправен.

Проверка при помощи мультиметра № 2

Подавляющее большинство современных мультиметров оснащены блоком PNP,  которым тоже можно воспользоваться для проверки работоспособности светодиодов. Мощности прибора вполне должно хватить для того, чтобы визуально убедиться в исправности. Для этого нужно только подключить анод в специальное отверстие, обозначенное буквой Е, а катод в отверстие, обозначенное буквой С. При любом режиме мультиметра исправный светодиод загорится.

Этот способ годится только для отдельных светодиодов, которые предварительно придётся выпаять из общего прибора.

Проверка светодиодов, не выпаивая

Проверка мультиметром без выпаивания

Здесь придётся несколько модернизировать щупы мультиметра. На противоположные концы проводов необходимо припаять недлинные кусочки стальной скрепки, предварительно изолировав их друг от друга. Вставить это усовершенствование в соответствующие отверстия на блоке PNP, а самим щупами прикоснуться к аноду и катоду проверяемого светодиода.

Как альтернативный источник тока, при отсутствии в доме мультиметра, можно использовать всё те же пальчиковые батарейки или «крону». Это будет даже удобнее и быстрее, так как не придётся модернизировать щупы. На противоположный конец можно просто надеть специальные зажимы «крокодильчики» и просто подсоединить их к «плюсу» и «минусу» на этом импровизированном источнике.

Как проверить светодиод мультиметром?

Тестирование светодиодных устройств ламп или просто светодиодов гораздо проще с цифровым мультиметром, который даст вам четкое представление о том, насколько сильны каждый из светодиодов. Яркость светодиода при его тестировании также укажет на его качество. Если у вас нет мультиметра для использования, простой держатель батареи для круглых батарей с выводами даст вам знать, работают ли ваши светодиоды.

Как проверить светодиод мультиметром?

Приобретите цифровой мультиметр, который может проверять диоды.  Мультиметры измеряют только показатели, вольт и омы. Для тестирования светодиодных индикаторов вам понадобится мультиметр с настройкой диода. Проверьте онлайн или в местном магазине аппаратных средств для мультиметров среднеценового и высокоценового диапазона, которые, скорее всего, будут иметь эту функцию, в сравнении с  недорогими моделями. Подключите красный и черный измерительные провода. Красный и черный измерительные провода должны быть подключены к выходам на передней панели мультиметра. Красный провод — положительный заряд. Черный провод является отрицательным и должен быть подключен к входу с надписью «COM». Поверните колесико мультиметра в положение диода. Поверните циферблат на передней панели мультиметра по часовой стрелке, чтобы отодвинуть его от положения «выключено». Продолжайте поворачивать его, пока не приземлитесь на настройку диода. Если он не помечен явно, настройка диода может быть представлена ​​символом схемы диода.

Символ диода визуально представляет собой как его клеммы, так и катод и анод

Подключите черный зонд к катоду и красный зонд к аноду. Прикоснитесь к черному зонду к катодному концу светодиода, который обычно является более коротким. Затем нажмите красный зонд на анод, который должен быть длинным. Обязательно подключите черный зонд перед красным зондом, так как обратное может не дать вам точного показания.

  • Убедитесь, что катод и анод не касаются друг друга во время этого теста, что может препятствовать прохождению тока через светодиодный индикатор и затруднять результаты.
  • Черные и красные контакты также не должны касаться друг друга во время теста.
  • Выполнение соединений должно привести к тому, что светодиод засветится.

Проверьте значение на цифровом дисплее мультиметра. Когда контакты мультиметра касаются катода и анода, неповрежденный светодиод должен отображать напряжение приблизительно 1600 мВ. Если во время теста на экране не появляется показаний, повторите попытку, чтобы убедиться, что соединения выполнены правильно. Если вы правильно выполнили тест, это может быть признаком того, что светодиодный индикатор не работает. Метод комфортен для всех типов светоизлучающих диодов, независимо от их выполнения и количества выводов. Замыкая красноватый щуп на анод, а темный на катод исправный светодиод должен засветиться. При смене полярности щупов на дисплее тестера должна оставаться цифра 1. Свечение излучающего диодика во время проверки будет маленький и на неких светодиодах при ярчайшем освещении может быть неприметно. Для четкой проверки разноцветных LED с несколькими выводами следует знать их распиновку. В неприятном случае придется наобум перебирать выводы в поисках общего анода либо катода. Не стоит страшиться тестировать массивные светодиоды с железной подложкой. Мультиметр не способен вывести их из строя, методом замера в режиме прозвонки. Проверку светодиода мультиметром можно выполнить без щупов, используя гнезда для тестирования транзисторов.
Оцените яркость светодиода. Когда вы делаете правильные подключения для проверки своего светодиода, он должен засветится. Отметив показания на цифровом экране, посмотрите на сам светодиод. Если он не нормально светится, выглядит тусклым, это, скорее всего, некачественный светодиод. Если он сияет ярко, это,скорее всего качественный рабочий светодиод.

Мы надеемся, что в данной статье вы нашли все ответы на вопросы

Как проводится проверка

Чтобы проверить полупроводник с помощью тестера необходимо убедиться, что на мультиметре присутствует режим проверки диодов. После этого  алгоритм работ будет следующий:

  • красный щуп вставляется в гнездо с обозначением «VΩmA»;
  • черный – в разъем «COM»;
  • выбирается режим для измерения сопротивления;
  • конец красного щупа подключается к аноду, а черного к катоду;
  • снимаются показания изменения прямого сопротивления.

После всех проведенных операций можно сделать вывод о работоспособности полупроводника.

Проверка диодного моста

В ряде ситуаций необходима проверка состояния диодного моста. Он представляет собой систему из 4-ех диодов, соединенных таким образом, при котором переменное напряжение, подающееся на две спаянных составляющих, преобразуется в постоянное.

Алгоритм измерения очень схож с классическим способом, позволяющим проверить диод. Однако имеются и свои нюансы, заключающиеся в наличии 4-ех вариантов подключения в зависимости от номера вывода. Обычно прозванивают следующие комбинации:

  • 1 и 2;
  • 2 и 3;
  • 1 и 4;
  • 4 и 3.

Анализ результатов

Получив результат проверки можно сделать вывод об исправности полупроводника. Признаками работоспособности диодов являются:

  1. Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
  2. Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.

При соблюдении данных параметров можно судить о рабочем состоянии диода и наличие поломки в другом месте. Если же один из показателей не удовлетворяет требованиям, полупроводник считается нерабочим и подлежит замене.

Провести проверку диодов на исправность с помощью тестера не так уж сложно и самостоятельно. Большой ассортимент мультиметров, представленных на рынке, позволит подобрать вполне бюджетную модель, которая позволит дать оценку работоспособности диода в схеме любого бытового электроприбора.

Как проверить диод мультиметром, не выпаивая его

Проверка диода Шоттки осуществляется без выпаивания его  из схемы, так как этот тип полупроводников размещается в корпусе в сдвоенном виде с общим катодом. Так что измерение в этом случае можно произвести «на месте».

Те же трудности могут возникнуть при проверке светодиода. В ряде случаев требуется произвести оценку полупроводника, не выпаивая его. Стандартные щупы мультиметра для этого не подходят, поэтому придется изготовить специальное устройство, позволяющее добраться до электродов в схеме.

Вся работа будет включать в себя следующие операции:

  1. На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
  2. Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
  3. Приготовить мультиметр с режимом тестирования транзисторов.
  4. Сконструированный переходник подключить к тестеру.
  5. Поднести щупы к ножкам полупроводника, находящегося в схеме.
  6. Провести проверку.

Инструкция по проверке

В ответ на вопрос, как проверить диод мультиметром, не выпаивая, необходимо уточнить, чтобы успешно его проверить, как и стабилитрон, необходимо взять его и мультиметр, сделать прозвонок. Как правило, многие из устройств оснащены функцией диодной проверки. По инструкции она выглядит таким образом:

Анод и катод

  1. Все, что нужно, это перевести регулятор на функцию проверки, взять концы мультиметра и присоединить их к диодной сборке. К знаку минус нужно поднести анод, а к знаку плюс – катод. Нередко это просто белые и красные полосы соответственно.
  2. Затем появятся значения порогового напряжения и значение с показаний проверки.

Подключение анода и катода

Обратите внимание! В ходе проверки выпрямительного светодиода шотка или schottky прикасаться руками к одному из зарядов нельзя, поскольку корректными показания в таком случае не будут. В ходе первого определения нужно повторить процедуру в противоположном порядке

Так, анод нужно поместить к знаку плюс, а катод – минус. При таком подключении на мультиметр поступит цифра 1. Это значит, что ток не течет. Все под защитой.

Стоит отметить, что более подробная инструкция со схемами, ответами на популярные вопросы о светодиодных узких супрессорах и предупреждениях дана в инструкции к каждому мультиметру.

Мультиметр для проверки диодной сборки

Проверка на исправность полупроводниковых элементов

Чтобы проверить полупроводниковые элементы на исправность, необходимо воспользоваться цифровым измерительным мультиметром с крышкой и большим функционалом. Большинство из них оснащены подобной функцией прозвона моста и генератора, поэтому сделать процедуру проверки может каждый желающий. Все что нужно, это прозвонить с помощью многофункционального мультиметра свободный диод, установить регуляторную ручку на измерительном приборе и нажать кнопку с данным обозначением на управленческой приборной панели. Далее необходимо подключить соответствующий красный щуп к аноду, а черный к катоду. Только так прибор измерит все правильно.

Обратите внимание! Понять, где анод, а где катод, несложно, прочитав описание к модели мультиметра, или воспользоваться помощью электронщика. Как правило, на каждом проводке имеется своя маркировка, благодаря которой понять, где что находится, очень просто в конкретной ситуации

В результате должно получиться пороговое прямое напряжение. Если есть повреждение какого-то элемента, то на панели появится ноль напротив того электрода, который будет подключен, или цифра выше или ниже допустимой.

В ответ на то, как проверить диодную сборку мультиметром, если специального режима в мультиметре нет, можно указать, что необходимо собрать схему: соединить источник питания с резистором и проверяемым полупроводником. Затем подключить элемент анода к резистору, а катод к источнику питания. Далее следует нажать пуск и посмотреть, в каком состоянии находится полупроводниковый элемент. Как и в прошлом случае, исправный элемент измерителем будет выдавать прямое напряжение.

Проверка мультиметром без выпаивания

Без выпаивания мультиметром можно проверить электроды. Все что нужно, это выбрать на устройстве сопротивляющий измерительный режим с диапазоном в 2 кОм. Затем стандартно нужно присоединить красный проводок к части анода, а черный к части катода. Так будет показана цифра напряжения в омах. Как правило, при разрыве цепи измерение получается с цифрой выше допустимого или со значением 0.

Обратите внимание! Важно понимать, что для проверки оборудования и полупроводниковых элементов необходимо полностью действовать в соответствии с представленной к мультиметру инструкцией. Также необходимо понимать важные физические моменты и немного понимать в электронике для составления правильной электрической схемы. В противном случае отсутствие знаний может затруднить работу с мультиметром

В противном случае отсутствие знаний может затруднить работу с мультиметром.

Правильность подключения электродов залог успешной проверки

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться. Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц. При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Как проверить стабилитрон мультиметром на работоспособность

Стабилитрон относится к электронным приборам с нелинейной вольт-амперной характеристикой. Его свойства характерны обычному диоду. Но есть и существенное различие между ним и диодом. Для проверки исправности стабилитрона можно использовать много различных лабораторных приборов и стендов. На практике, для ремонта электронной начинки, радиолюбители используют мультиметры или тестеры со стрелочной шкалой индикации. Чтобы выявить неисправность стабилитрона своими руками нужно хорошо знать его характеристики и уметь пользоваться мультиметром. Как проверить стабилитрон этим прибором, не прибегая к сложным и длительным лабораторным экспериментам, можно рассмотреть на примере.

Что такое стабилитрон

Его работа основана на нелинейной вольт-амперной характеристике p-n перехода. Отличие от диодов и светодиодов заключается в наличии на вольт-амперной характеристике зоны пробоя. Она показывает, что при возрастании тока в нагрузке напряжение остается практически неизменным. Это свойство называют стабилизационным, а электронный элемент получил название стабилитрон. Устройства, где они применяются, называются стабилизаторы. Стабилитроны изготавливаются, в основном, в стеклянном или металлическом корпусе. Они бывают низковольтными и высоковольтными. Чтобы убедиться в исправности элемента его проверяют мультиметром.

Порядок проверки

Чтобы проверить деталь на исправность, мультиметр используют в режиме измерения сопротивления или в режиме проверки диодов. Тестером или мультиметром стабилитроны прозваниваются точно также как и диоды. К выводам стабилитрона прикладывают щупы и считывают показания со шкалы индикации. Измерения должны проводиться в прямом и обратном направлении, то есть сначала прикладываем плюс мультиметра к катоду, а затем к аноду стабилитрона. Прибор должен показать в первом случае бесконечное сопротивление, а во втором случае покажет единицы или десятки Ом.

Такие показатели говорят об исправности стабилитрона. Если измерение сопротивления показывают в обоих направлениях бесконечность, то это говорит об обрыве p-n перехода и неисправности.

Бывает так, что при прозвонке стабилитрона мультиметр показывает в обоих направлениях десятки или сотни Ом. В этом случае создается впечатление, что стабилитрон пробит. Именно такой вывод можно было бы сделать, если бы это был обычный диод. Но в случае стабилитрона такой вывод неверен, он, скорее всего, исправен. Объясняется это наличием напряжения пробоя.

При прикладывании щупов мультиметра к выводам стабилитрона прикладывается напряжение внутреннего источника питания мультиметра. Если напряжение источника питания выше значения напряжения пробоя, то шкала индикации покажет сопротивление десятков или сотен Ом.

Если мультиметр имеет источник питания напряжением, например, 9 Вольт, то все проверяемые стабилитроны с напряжением стабилизации меньше 9 Вольт при измерении будут показывать пробой.

Как проверить стабилитрон мультиметром на плате

При ремонте платы, где расположен стабилитрон необходимо предусмотреть меры защиты от поражения электрическим током. Порядок действий при проверке электронного устройства такой же, как и при проверке выпаянного стабилитрона. Но нужно учесть, что остальные радиоэлементы, расположенные в схеме на плате, могут сильно изменить показания. Если остаются сомнения в правильности интерпретации результатов проверки, то стабилитрон демонтируют из платы и проверяют его без влияния остальных компонентов схемы.Нужно отметить, что исправность элемента нельзя гарантировать со стопроцентной уверенностью при проверке его мультиметром. Ее можно гарантировать в том случае, если поместить его в схему и включить электронное устройство с этой схемой. Если устройство будет работать, то это означает, что элемент исправен.

Проверка работы светодиодов мультиметром

Светодиоды подразделяются на индикаторные и осветительные. Индикаторные обладают меньшей мощностью и применяются в подсветке дисплеев приборов, как индикаторные источники светового сигнала. Осветительные – более мощные (мощность более 1 Вт), применяются в конструкциях осветительных приборов, которые могут производиться в форме с ламп, лент, прожекторов.

Срок службы таких источников в десятки раз выше, чем ламп накаливания. Тем не менее, осветительные элементы служат гораздо меньше, чем индикаторные. Иногда возникает потребность их проверить, сделать это можно мультиметром или специальным тестером.

Проверка блока питания

Проверка значительно облегчается, если рядом есть источник соответствующего напряжения.

Чтобы понять рабочая светодиодная лента или нет, достаточно подать на нее требуемые 12-24-36В. Даже паять провода при этом не надо.

Два проводника подсоединяете к выходным клеммам блока, а их кончиками просто прикасаетесь к крайним медными площадками в начале ленты. Если свечение равномерное и не тусклое, то все исправно.

А вот когда ничего не загорается, то нужно искать причину. Самый главный помощник в этом – мультиметр.

В первую очередь проверьте, а выходит ли с блока питания необходимое напряжение? Может быть все дело именно в нем.

Проверять нужно между контактами «+V» и «-V».

Либо «+V» и «COM».

Если напряжение в норме (+ — 10%), то ищите по цепочке дальше.

Если нет мультиметра, можно провести проверку по косвенным признакам. Однако полагаться на них все же не стоит:

после подачи напряжения 220В на блоке должен загореться зеленый светодиод

если прислушаться, то любой источник питания в рабочем состоянии должен издавать слабый характерный шум

Когда этого нет, то можно предположить, что блок не исправен. После чего, все равно придется искать прибор для замера выходного напряжения и подтверждения своих догадок.

Как проверить светодиод мультиметром с регулируемым блоком питания

Как проверить работоспособность светодиода мультиметром — посмотрим на практике. Для этого нам необходимо подключить регулируемый блок питания с постоянным напряжением до 12В, мультиметр (вольтметр), резистор на 580 Ом (можно и больше — не принципиально).

Принципиально схема работает следующим образом: резистор ограничивает ток, вольтметр будет непосредственно отслеживать прямое падение напряжения. При плавном увеличении напряжения от источника питания необходимо наблюдать за показанием напряжения на вольтметре (мультиметре). Как только порог будет достигнут, то непосредственно светодиод начнет светиться. При достижении максимальных значений показания на мультиметре перестанут резко возрастать, что будет означать, что p-n-p переход открыт и напряжение будет теперь прикладываться только к резистору. Текущие показания будут номинальным прямым напряжением светодиода. Если не прекратить питание, то будет расти ток, протекающий через полупроводник. Превышение тока приведет к перегреву светодиода (кристалла) и произойдет его пробой.

Инфракрасные

По мере приобретения бытовых электронных устройств каждый из нас постепенно становится обладателем целой батареи пультов дистанционного управления. Пока техника послушно реагирует на ваши команды, беспокоиться не о чем.

Но вполне вероятна такая ситуация, когда отчаянные попытки переключить канал или убавить яркость люстры не приводят ни к какому результату. В таких случаях сначала проверяют состояние инфракрасного светодиода, посредством которого пульт ДУ передает основному устройству ваши требования.

Читать также: Кованые скамейки для кладбища

Проверить ИК-светодиод в ДУ-пульте или другом устройстве можно несколькими способами. Начнем с самого простого:

При отсутствии умеющего снимать гаджета подпавший под подозрение светодиод можно демонтировать, заменив его на сверхъяркий или светодиод SMD-типа. Убедитесь только, что рабочее напряжение обоих элементов совпадает.

Если проверочный светодиод при нажатии кнопок на пульте испускает видимое световое излучение (скорее всего, оно будет неярким), значит, ИК-светодиод свое уже отслужил.

Более сложный способ, но зато не потребуется ни камера, ни перепайка. Можно воспользоваться инфракрасным фотодиодом. При попадании инфракрасного излучения на сенсор этого элемента на его выводах образуется разность потенциалов.

Если при этом на экране прибора появляются кривые импульсов, – тестируемый светодиод пребывает в рабочем состоянии. Если же вы наблюдаете полный штиль, значит пора покупать новый ИК-светодиод.

Оцените статью:

Как проверить (прозвонить) лампочку мультиметром

Содержание статьиПоказать

Перегорание лампочки – не самое приятное событие, которое влечет за собой неудобства и расходы на новые источники освещения. Но далеко не всегда неисправность светильника вызвана поломкой элемента. Нередко причиной становится выход из строя других компонентов цепи, короткое замыкание или нарушение целостности проводки. Чтобы напрасно не выкидывать исправный элемент, проводится проверка лампочек при помощи мультиметра.

Нужно ли проверять лампочку

Осмотр лампочки далеко не всегда позволяет точно установить неисправность. Даже в лампах накаливания в некоторых случаях вольфрамовая нить остается на месте без каких-либо повреждений. Но при этом прибор не функционирует в нужном режиме.

Визуально источник света с целой нитью накаливания.

Со светодиодными или люминесцентными лампами еще сложнее, поскольку внутренние части этих элементов обычно скрыты непрозрачным стеклом колбы. И даже если бы их было видно, установить неисправность было бы непросто. Но обнаружить поломку можно при помощи тестеров.

При возникновении неполадок в конкретном светильнике проще всего выкрутить лампочку из патрона и вкрутить ее в другой осветительный прибор. Если она загорится, значит проблема в светильнике. Однако не всегда процедуру можно осуществить. Нередко в квартирах могут быть устройства со специфическими цоколями, не подходящими к другим патронам.

Будет полезно ознакомиться: Почему лопаются лампочки в люстре.

В хороших магазинах электротоваров продавцы обязательно перед продажей лампы проводят проверку тестером. Специально для этого в них предусматриваются разъемы под каждый тип лампочек (накаливания, галогеновые, люминесцентные и светодиодные).

Стенд для проверки лампочек в магазине.

С помощью тестера специалист проверяет целостность и исправность всех находящихся внутри лампы проводников. Проверка сопровождается характерным сигналом. Такую же проверку может осуществить любой пользователь в домашних условиях. Для этого потребуется мультиметр или индикаторная отвертка.

Проверка лампочки мультиметром

Мультиметр представляет собой устройство, которым можно замерять разные показатели электрических цепей: напряжение, ток и сопротивление. Также присутствует режим прозвонки, который и используется для проверки целостности проводников. С помощью мультиметра можно быстро проверить любое электрическое оборудование и точно локализовать возможные неисправности.

Применение мультиметра для проверки источника света.

Проверить лампочку мультиметром легче всего в режиме прозвонки. Он предполагает последовательное тестирование элементов цепи на наличие контакта между ними. В подавляющем большинстве мультиметров режим встроен по умолчанию. Для его активации пользователю необходимо перевести переключатель в нужное положение. Обычно напротив располагается значок диода или зуммера.

При подключении щупов важно соблюдать правильность соединений. Черный измеритель вставляется в отверстие с маркировкой «COM» и значком заземления. Красный щуп располагается в отверстии с маркировкой «VΩmA».

Наконечники щупов нужно замкнуть и дождаться появления характерного сигнала зуммера. На экране в этот момент будут отображаться нули, свидетельствующие об отсутствии лишнего сопротивления или разрыва. Разомкнутая цепь выдаст значение «1».

Тестер в положении прозвонка диода, замыкание щупов сопровождается звуковым сигналом.

Проверка лампочки тестером

Проверить лампочку можно в режиме прозвонки или измерения сопротивления. Оба способа способны предоставить необходимую информацию о состоянии электроприбора и помогут выявить неисправность.

Режим прозвонки

Режим предусмотрен во всех мультиметрах. На панели его можно найти по характерному символу.

Режим прозвонки на тестере.

Один щуп устройства прикладывается к центральному контакту лампы, другой к боковому (для источников с резьбовым цоколем). Если в приборе используется штырьковый цоколь, потребуется просто приложить измерители к соответствующим контактам.

Если лампа исправна, последует звуковой сигнал, на дисплее значение будет в пределах от 3 до 200 Ом.

Перед тем как прозвонить лампу, рекомендуется на короткое время замкнуть контакты щупов между собой. Так проверяется измерительный модуль тестера.

Маленькие люминесцентные или светодиодные элементы (например, на 12 вольт) этим методом проверить не удастся. Это обусловлено наличием особой электронной схемы во внутренней части цоколя. В данном случае, если тестер не реагирует, из строя могла выйти любая часть этой схемы. Для проверки желательно разобрать лампочку и получить доступ к главной цепи.

Видео по теме: Как самому проверить лампу накаливания

Режим проверки сопротивления

Он позволяет с высокой точностью определить исправность лампочки, а также убедиться в соответствии показателей всем нормативам. Так, можно легко определить мощность конкретного электрического прибора даже в том случае, если отметка на колбе или цоколе по каким-либо причинам стерлась.

Режим измерения сопротивления.

Переключатель тестера необходимо перевести в положение напротив маркировки 200 Ом. Затем щупами касаются контактов источника освещения точно так же, как это делалось в режиме прозвонки. Но в этом случае никакого сигнала не последует, а на экране появится значение сопротивления. Цифра «1» свидетельствует об обрыве внутри лампочки.

По измеренному сопротивлению можно сделать вывод о мощности лампы. Для этого воспользуйтесь таблицей для ламп накаливания ниже.

Мощность, Вт25406075100150
Сопротивление, Ом15090-10060-6545-5035-4025-28

При измерениях важно помнить, что такие замеры предполагают не очень надежный контакт между щупом и тестером. А значит, фактический результат может несколько отличаться.

Будет интересно прочесть: Устройство плавного включения ламп накаливания.

Проверка индикаторной отверткой

Индикаторная отвертка вполне может заменить собой мультиметр, если необходимо максимально оперативно проверить лампочку. Для начала рекомендуется убедиться в работоспособности самой отвертки. Для этого нужно коснуться ее металлических контактов с боковых сторон. Это действие должно заставить загореться находящийся внутри светодиод.

Проверка лампы индикаторной отверткой.

Порядок проверки лампы индикаторной отверткой:

  1. В одну руку берется лампочка за боковую резьбу.
  2. Другой рукой нужно взять отвертку и прикоснуться металлической частью к центральному контакту. Большой палец этой же руки при этом касается торца отвертки.
  3. Цепь замыкается через лампу и тело, что приводит к загоранию светодиода. Если ничего не произошло, лампа неисправна.

Выявить неисправность светодиодной или люминесцентной лампы подобным образом скорее всего не удастся, поскольку конструкция подобных элементов включает в себя сложную электрическую схему с набором балластов, резисторов, конденсаторов и других компонентов. Проверить их можно только подачей рабочего напряжения на контакты.

Советуем прочесть: Какие лампочки лучше для дома.

Прозвонка проводов и кабелей: приборы, правила, видео

Специальные приборы

На профессиональном уровне для прозвонки применяются два инструмента: тестер и мультиметр.

Первый являет собой многофункциональный прибор, который в том числе можно использовать для прозванивания кабелей и проводов.

Алгоритм использования классического стрелочного тестера:

  • переключатель ставится на значение 1 кОм;
  • включается предохранитель;
  • производится нажатие кнопок измерения при условиях обратного и переменного тока;
  • щупы подсоединяются к центральной и правой клемме, это позволит измерить сопротивление;
  • щупы замыкаются между собой.

Стрелка должна сместиться в правую сторону.

Достоинство тестера — его надежность. Недостатки:

  • сложность управления;
  • крупный размер;
  • наличие погрешности в работе при разряженной батарее.

К сведению. На деле тестер — прибор, направленный на точные измерения. При прозвонке проводов же он является индикативным прибором.

Мультиметр — наиболее часто использующийся прибор. Он есть у каждого электрика. На рынке представлено множество его модификаций. Принцип их работы един. Различны могут быть некоторые параметры, например:

  • расположение органов управления и контроля;
  • диапазон измерений.

Работа с мультиметром похожа на пользование тестером. Необходимо установить переключатель в положение «Прозвонка». Соответствующее положение обозначается с помощью знака диоида или зуммера.

Если проводник цел, прибор издает звуковой сигнал. На некоторых моделях звуковой сигнал заменяется особым индикатором.

Недостаток мультиметра заключается в том, что звуковой сигнал появляется с некоторой задержкой во времени. Так щуп нужно держать зафиксированным на проводе как минимум 2 секунды.

К сведению. Предпочтение стоит отдавать щупам, стержни которых позолочены. Они не окисляются в отличие от тех, что сделаны из стали.

Для успешной прозвонкивполне достаточно самого дешевого мультиметра.

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

  1. Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
  2. Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
  3. После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Специфика прозвонки некоторых приборов

Применять мультиметр можно не только для замеров кабеля. Специалисты используют его для замеров электрооборудования.

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

  1. Прибор переводится в режим прозвонки.
  2. Щупы прикладываются к обеим сторонам предохранителя.
  3. При сопротивлении 0 Ом и наличии звука устройство работает.
  4. Появилась цифра 1, звука нет – предохранитель сломался.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

  1. Щупы ставятся на аноды и катоды без привязки к цвету.
  2. Тестер активируется.
  3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Лампы

После перевода тестера в режим прозвонки:

  1. Подкинуть на центральный контакт источника света первый щуп.
  2. Подвести второй щуп на боковой контакт.
  3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

  • Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
  • При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
  • Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

  • С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
  • Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
  • Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
  • Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Прозвонка кабеля неотъемлемый инструмент электрика

Стандартный и наиболее часто встречающийся случай – это когда отсутствует напряжение в какой-либо розетке или осветительном приборе, а иногда и во всех сразу. В таком варианте выбора нет – необходима прозвонка кабеля, питающего всю систему, а затем и отдельных проводов.

Как правило, в распределительных коробках многоквартирных домов находится клубок никак и ничем необозначенных и кое-как заизолированных концов. Выключатели и розетки, особенно в старых домах, давно уже выслужили все сроки эксплуатации. Разобраться в этом хитросплетении и определить конкретное место, где произошел обрыв цепи непросто. Приходится проверять все элементы, заново маркировать жилы кабелей.

Нередко работа осложняется тем, что ее приходится проводить без отключения электрооборудования, но для этих ситуаций существуют различные устройства и приборы, выпускаемые промышленностью, позволяющие найти обрывы даже внутри стен. Но в условиях отдельно взятой квартиры или дома прозвонка проводов может быть произведена более простыми способами:

  • • с полным отключением электроэнергии с использованием мультиметра;
  • • либо без отключения – обыкновенной лампочкой.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

  1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
  2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
  3. Выкрутить из патрона лампу.
  4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
  5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
  6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
  7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

  1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
  2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
  3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
  4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

  • Система из батареи питания и телефонных трубок. Такая проверка выполняется вдвоем, но очень точна, эффективна;
  • Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
  • Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

Самостоятельный прозвон

Телефонный кабель лучше всего прозвонить при помощи трубки аппарата. Этот способ отличает простота и мобильность.

  1. Приглашается помощник.
  2. Определяется общая жила. Она может быть любой. Относительно выбранной жилы прозваниваются другие. Выбранная должна быть прозвонена изначально.
  3. Первый зажим основной трубки подсоединяется к основной жиле. Второй — к другой.
  4. Первый зажим вспомогательной трубки присоединяется к основной жиле с противоположной стороны кабеля.
  5. Второй переключается поочередно по другим. Нужно найти ту, к которой подключился помощник.
  6. При подключении к искомой жиле будет слышен треск, обозначающий возникновение замкнутой цепи.
  7. С помощником обговаривается способ маркировки обнаруженной жилы. Заранее заготовленные бирки надеваются на прозванивый тип жилы с двух сторон.
  8. Процесс повторяется по каждому следующему проводу.
  9. В случае отсутствия обрыва жилы вставляются в клеммник.

Проверка проводки

Прозвонка проводников с помощью мультиметра функционально предусмотрена в большинстве цифровых приборов этого класса. Для выставления режима прозвонки достаточно установить переключатель в положение, помеченное значком «Зуммер» и подготовить измерительную цепочку, приведённую на рисунке.

В случае протекания тока через проверяемый кусок провода мультиметр будет выдавать звуковой сигнал (зуммер). Естественно, что для прозвонки участка цепи длиной в несколько метров потребуется дополнительный провод, используемый для наращивания измерительной схемы.

Другой вариант тестирования фазного и нулевого линейных проводников значительной длины предполагает их скрутку на удалённом конце электропроводки.

В этом случае для проверки цепи на обрыв достаточно подключить измерительные щупы мультиметра к свободным контактам тех концов электрической линии, которые располагаются ближе к прибору.

Последний из предложенных вариантов обладает следующими преимуществами:

  • этим способом удаётся прозвонить мультиметром сразу обе жилы электропроводки, соединённые в последовательную цепочку;
  • проверить провод таким способом намного проще, чем первым, поскольку можно обойтись без дополнительного отрезка, обеспечивающего наращивание измерительной схемы.

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

Как прозванивать провода фото

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Обратите внимание! Иногда в одном корпусе может находиться два тэна, подключаемых к напряжению параллельно. В этом случае, прозванивать их нужно отдельно, предварительно сняв перемычку между ними

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

Циферблаты, кнопки, символы и дисплей цифрового мультиметра

Это руководство познакомит вас с основами анатомии цифрового мультиметра. Чем больше вы познакомитесь со своим собственным цифровым мультиметром, тем более ценным он станет, поскольку вы сможете максимально использовать его возможности.

Циферблат цифрового мультиметра

Это составное изображение, а не реальный циферблат. На нем показаны различные функции, имеющиеся на нескольких циферблатах цифрового мультиметра Fluke. Ни одна модель не содержит всех этих функций.На многих моделях некоторые значки функций отображаются желтым цветом. Это означает, что для выбора этих измерений необходимо нажать желтую функциональную кнопку цифрового мультиметра.

  1. Переключатель ВКЛ / ВЫКЛ
  2. AUTO-V / LoZ: предотвращает считывание показаний из-за паразитного напряжения; обнаружен на Fluke 114
  3. Напряжение переменного тока / LoZ: используется низкое входное сопротивление
  4. Напряжение переменного тока с фильтром нижних частот
  5. VCHEKTM: позволяет одновременно проверять напряжение или целостность цепи; находится на Fluke 113
  6. Напряжение переменного тока
  7. Милливольт переменного тока
  8. Напряжение постоянного тока
  9. Милливольт постоянного тока
  10. Температура
  11. Непрерывность: в сочетании со звуковой кнопкой
  12. Сопротивление
  13. Емкость
  14. Проверка диодов
  15. АС, постоянный ток, амперы и миллиамперы
  16. Микроампер переменного и постоянного тока

Кнопки цифрового мультиметра

Это составное изображение.Фактический ассортимент и разнообразие кнопок может варьироваться в зависимости от модели цифрового мультиметра.

  1. Кнопка включения / выключения.
  2. Мин Макс: Сохраняет входные значения; издает звуковой сигнал, когда значение нарушается и устанавливается новое значение. Peak Min Max: Захватывает прерывистые или переходные события, которые происходят в отслеживаемом сигнале; фиксирует максимальное значение за очень короткое время (микросекунды).
  3. Удерживать: Захватывает и удерживает стабильное измерение. AutoHOLD: Захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра.Автоматически обновляется с новым стабильным чтением.
  4. Функциональная кнопка: Желтая кнопка активирует вторичные функции, показанные желтыми значками вокруг шкалы (часто температура и емкость).
  5. Кнопки меню: Активирует функции, относящиеся к меню на дисплее.
  6. Звуковой сигнал: Включает звуковой сигнал обрыва.
  7. Относительный режим (REL): Сохраняет существующие показания (дельта) и сбрасывает отображение на ноль. Устанавливает относительную контрольную точку для сравнения со следующим показанием.
  8. Кнопки курсора: Разрешить ввод данных, прокрутку меню, настройку дисплея и другие задачи.
  9. Частота и рабочий цикл измерение.
  10. Диапазон: Переключение в ручной режим и циклическое переключение всех диапазонов. Автоматический выбор диапазона восстанавливается при нажатии в течение двух секунд.
  11. (i) info: Отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.
  12. Яркость: Переключает подсветку дисплея между выключенной, низкой и высокой.
  13. Выбрать: (только 3000 FC) Выбирает / отменяет выбор выделенного беспроводного модуля на дисплее. Удерживайте в течение одной секунды, чтобы привязать все выбранные модули к измерителю и остановить процедуру обнаружения.
  14. Вверх / вниз: (только 3000 FC) Перемещает выделение на дисплее к следующему беспроводному модулю, отображаемому на дисплее.

Разъемы цифрового мультиметра

Не все измерители выходят за пределы входного разъема для миллиампер (мА) и микроампер (мкА).

  1. A (амперы)
    Вход красного измерительного провода для:
    • Измерение тока до 10 A.
    • Текущие измерения частоты и скважности.
    • Дополнительные токовые клещи на выходе мА для измерения тока от 400 А до предела клещей.
  2. мА, мкА (миллиампер, микроампер)
    Вход красного измерительного провода для:
    • Измерения тока от 0 мкА до 400 мА (до 600 мА в течение 18 часов).
    • Текущие измерения частоты и скважности.
    • Дополнительные токовые клещи на выходе мА для измерений до 600 А переменного тока.
  3. COM
    Черный ввод измерительного провода для:
    • Все измерения.
    • Низкое / отрицательное соединение для измерения цепи или принадлежностей.
    • Также известен как «терминал возврата». COM – это сокращение от обычного.
  4. Напряжение (В), сопротивление (Ом), проверка диодов (стрелка плюс символ), емкость (другой символ), температура.
    Красный вход щупа для:
    • Измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, если возможно, температуры.
    • Также можно использовать красный провод зажимов при использовании токовых клещей с эффектом Холле.

Важно: Входное гнездо, выбранное для красного тестового провода, ДОЛЖНО соответствовать параметру, выбранному на шкале. На циферблате установлено напряжение переменного тока? Убедитесь, что красный измерительный провод подключен к разъему, предназначенному для измерения напряжения, а не тока. В противном случае риску подвергаются счетчик, оборудование и технический специалист.

Дисплей цифрового мультиметра

9022 9019 9019 9022 9019 222
Идентификатор Ссылка Основной Вторичный Вторичный 1 Цифры x
2 Полярность x
9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022
4 Относительный (REL) режим x
5 Сглаживание x
7 Высоковольтный вход (если 30 В или выше, переменного или постоянного тока) x
8 Автоматически x
9 Задержка дисплея x
10 Пик мин. Макс. Режим 9022 9022 902 902 9019 9022 9022 902 902 9019 9022 902 902 Мин. Макс. Запись x
12 Режим фильтра нижних частот x
9022 902 9019 9022 9022 9022 902 902 902 9022 9022 9022 9022 9022
14 Режим записи x
15 Единицы измерения x
16 Выбранный диапазон 9019 9022 902 902 902 902 902 9019 9022 902 902 902 -режим разрешения x
18 Автоматический или ручной диапазон x
9019 9019 9022 9022 9022

Связанные ресурсы

Как считывать настройки мультиметра

Обновлено 29 ноября 2018 г.

Лиза Мэлони

На первый взгляд мультиметры совсем не просты.В дополнение к символам для стандартных измерений электричества (вольт, ампер и сопротивление) на циферблате мультиметра будут загадочные символы для обозначения постоянного и переменного тока, различные разъемы для подключения щупов мультиметра, возможные дополнительные функции, такие как проверка целостности цепи. или диодный тестер, а иногда и масштабные измерения, которые варьируются от крошечных до огромных.

Краткое описание вольт, ампер и омов

Прежде чем вы начнете возиться с мультиметром, вы должны понять несколько основных понятий об электричестве:

Volts измеряют напряжение или величину силы, «проталкивающей» электроны через цепь .Если вы используете общую аналогию с электричеством, как с водой, протекающей по трубе, то вольт будет величиной давления воды.

ампер ( ампер для краткости) представляет собой ток или количество электронов, протекающих по цепи. Используя аналогию с водой, это будет количество воды, протекающей по трубе.

Ом измеряет величину сопротивления в цепи; чем выше сопротивление, тем сильнее цепь замедляет электричество, так же как засор замедляет протекание воды по трубе.

Символы на мультиметре

Хорошо, вернемся к тем загадочным символам на шкале мультиметра. Просто нет места, чтобы написать все, что они представляют, поэтому производитель вместо этого использует сокращения. Каждый мультиметр немного отличается – и поэтому инструкция по эксплуатации всегда ваш лучший друг – но вы можете ожидать увидеть эти сокращения для измерения электричества на большинстве мультиметров:

  • Вольт: В
  • Амперы: A
  • Ом : Ω

Вы также можете видеть префиксы, помогающие сокращать очень большие (или очень маленькие) числа.Это те же префиксы, которые вы увидите, используемые для изменения «эталонных» метрических измерений, таких как метры и граммы:

  • μ: греческая буква Mu; означает «микро» или «одну миллионную»
  • m: означает «милли» или «одну тысячную»
  • k: означает «килограмм» или «одну тысячу»
  • M: означает «мега» или « один миллион “

Например, 200 мВ будет прочитано как« двести милливольт »или записано как 1/200 000-ая вольта.

А как насчет переменного и постоянного тока?

Ваш мультиметр будет иметь разные настройки для измерения постоянного (постоянного) и переменного тока (переменного тока), поэтому они также имеют свои собственные символы на шкале мультиметра.

Вы можете увидеть переменный ток, обозначенный волнистой линией или тильдой ~, которая идет над или по обе стороны от символа единицы. Соответствующий символ постоянного тока представляет собой сплошную или пунктирную линию – или – – -. Так, например, символ для ампер переменного тока может отображаться как ~ A, A ~ или Ã, в то время как символ постоянного напряжения будет иметь прямую линию (или комбинацию прямых и пунктирных линий) рядом или над “V” для напряжения. . Постоянный ток течет только в одном направлении и исходит практически от любого элемента, питающегося от батареи.Переменный ток меняет направление много раз каждую секунду.

На вашем мультиметре также могут быть буквы переменного или постоянного тока до или после буквы «V» для вольт или «A» для ампер. Например, ACV / VAC для переменного тока вольт или DCA / ADC для постоянного тока.

Другие функции мультиметра

Но подождите, это еще не все. Ваш мультиметр может иметь и другие функции, включая проверку целостности цепи, которая издает громкий звуковой сигнал, если две вещи электрически соединены или, другими словами, если они образуют полную цепь.Символ непрерывности обычно появляется на вашем мультиметре в виде серии параллельных дуг, которые похожи на стандартный символ «WiFi» на вашем ноутбуке или смартфоне. Если цепь замкнута, мультиметр подаст звуковой сигнал; если элементы, которые вы тестируете, не подключены к электросети, он будет молчать.

Некоторые мультиметры могут также проверять диоды, которые похожи на односторонние клапаны, пропускающие электричество только в одном направлении. (Типичный символ проверки диода выглядит как короткая стрелка с перпендикулярной полосой на конце.) Некоторые мультиметры могут даже проверять другие электрические компоненты, такие как транзисторы или конденсаторы. В каждом из этих случаев обратитесь к руководству пользователя для получения подробной информации.

Установка шкалы на мультиметре

Как только вы поймете сокращения и настройки на вашем мультиметре, вы можете начать его использовать. Во-первых, решите, измеряете ли вы вольт (В), ампер (А) или ом (Ом), и какой у вас ток – переменный или постоянный, а затем поверните циферблат в нужное положение.

Если ваш мультиметр имеет «автоматический выбор диапазона», что означает, что он автоматически определяет масштаб ваших измерений, его циферблат будет относительно простым. Но если у вашего мультиметра «ручной выбор диапазона», что означает, что вы должны дать ему общее представление о том, насколько большими или маленькими будут измерения, каждый сегмент вашего циферблата может быть дополнительно разделен на разные шкалы или единицы измерения.

Поскольку вы хотите быть уверенным, что получаете точное измерение, установите шкалу немного выше, чем вы ожидаете, но не настолько, чтобы ваши показания были неразличимы в нижней части шкалы.Например, если вы измеряете цепь 15 В, а ваш мультиметр имеет настройки 2 В, 20 В и 200 В, вы должны выбрать настройку 20 В.

Использование мультиметра: подключение датчиков

В комплект мультиметра входят кабели, заканчивающиеся красными или черными датчиками. Подобно зажимам на соединительных кабелях транспортного средства, красный наконечник или зажим датчика соответствует положительной стороне цепи, а черный наконечник или зажим датчика соответствует отрицательному проводу или стороне.

Ваш мультиметр обычно имеет одну заземленную розетку для подключения черного / отрицательного щупа (иногда обозначается «COM»), но у него может быть несколько розеток для подключения красного / положительного щупа.Эти розетки помечены единицей измерения, которую вы измеряете (вольт, ампер или ом), а также могут быть помечены шкалой – например, одна розетка может быть для измерения вольт, а другая – для измерения милливольт. Всегда выбирайте розетку, которая соответствует единице измерения, которую вы измеряете, и которая немного превышает ожидаемую вами шкалу.

Как вы подключаете мультиметр

После того, как вы подключили щупы к мультиметру и шкала мультиметра настроена правильно, пора подключить мультиметр к проверяемой цепи.Способ подключения зависит от того, что вы измеряете: для измерения напряжения подключите наконечники пробников к вашей цепи параллельно, касаясь или зажимая положительный щуп к положительной стороне цепи, а затем отрицательный щуп к отрицательной стороне. схемы. (См. Раздел Ресурсы для объяснения последовательной и параллельной цепей.)

Для измерения силы тока или ампер отключите источник питания, подключите мультиметр к проверяемому объекту «в линию» или в последовательную цепь, а затем снова подключите источник питания и проверить схему.

Чтобы измерить электрическое сопротивление объекта в вашей цепи, полностью отключите объект от цепи и любых источников питания, а затем прикрепите красный и черный щупы мультиметра к противоположным сторонам или концам объекта или прикоснитесь к ним.

Символы мультиметра и их значение

Кнопка 1: Кнопка удержания . Эта кнопка, обычно расположенная в верхнем левом углу мультиметров, фиксирует показания / измерения на месте после того, как вы их сняли.

Это особенно полезно, если вы работаете над проектом, требующим от вас точного измерения под рукой. Это также отличная функция, если во время тестирования щупов вы не можете полностью прочитать показания мультиметра.

Кнопка 2: Напряжение переменного тока . Этот символ мультиметра обозначается заглавной буквой «V» с волнистой линией над ней, что немного похоже на знак ударения на испанском языке.

Скорее всего, именно эту настройку вы будете чаще всего использовать для электронных измерений.Он измеряет напряжение ваших объектов, независимо от обстановки или объекта, с которым вы работаете.

Обычно вы должны ожидать увидеть показания в диапазоне от 100 до 240 вольт.

Кнопка 3: Сдвиг: Герц . Обычно это смещенное значение над параметром «Напряжение переменного тока», обозначенное «Гц». Этот символ мультиметра покажет вам частоту вашей цепи или оборудования.

Поскольку большинство из них будет работать либо на переменной, либо на фиксированной частоте, вам необходимо убедиться, что вы знаете, с какой из них вы будете работать, прежде чем начинать измерения.

Кнопка 4: Напряжение постоянного тока . Эта кнопка также представляет собой одинокую заглавную букву «V», над которой есть три дефиса (- – -), а поверх нее – одна прямая линия. Это похоже на букву V с изображением дороги поверх нее!

Это настройка, которую вы будете использовать при измерении небольших цепей, батарей и даже индикаторов!

Если вы получаете результат измерения, превышающий 30 В, это обычно плохой знак.

Кнопка 5: Непрерывность .Эта кнопка выглядит как связка закрытых скобок в ряду, как символ, обозначающий звук.

Может быть, это потому, что он сам издает звуки! Когда две точки соединены, раздастся звуковой сигнал. Это простой и отличный способ узнать, есть ли у вас обрыв или короткое замыкание.

Кнопка 6: Постоянный ток . Эта кнопка имеет те же функции, что и кнопка переменного тока (мы вернемся к этому через минуту), но вместо этого измеряет постоянный ток.Это похоже на букву «А» с надписью «дорога» наверху. Три дефиса (- – -) с одинарной чертой поверх них.

Кнопка 7: Текущий разъем . Хорошо, это технически не символ мультиметра. Но по-прежнему важно знать, что он делает. Это красный валет с буквой «А» над ним. Его следует использовать только для измерения токов с помощью зажимов или красного провода.

Баттон 8: Обычный разъем . Это блэкджек с надписью «COM» над ним, обычно расположенный в центре между двумя черными гнездами.Он совместим со всеми измерениями, но должен использоваться только с черными измерительными проводами.

Кнопка 9: Кнопка диапазона . Эта кнопка обычно находится в верхней части мультиметра и имеет символ «Lo / Hi» над ней. Это поможет вам «щелкнуть» по разным диапазонам счетчиков.

Хотя сегодня подавляющее большинство мультиметров имеют автоматический выбор диапазона, вы также можете выбрать определенный диапазон на некоторых моделях – например, переключение с Ом на МегаОм.

Кнопка 10: Индикатор яркости .Как и на iPhone, это кнопка, которая позволяет сделать экран темнее или светлее, что облегчает чтение, если вы проводите измерения на открытом воздухе.

Признан – как вы уже догадались! – небольшой рисунок солнца.

Кнопка 11: Милливольт переменного тока . А теперь вернемся к серьезным символам мультиметра. Это «мВ» с волнистой линией наверху V. Он используется для тестирования цепей меньшего размера с использованием особенно низких значений напряжения переменного тока.

Переключение на милливольты поможет вам получить более точные показания.

Кнопка 12: Сдвиг постоянного тока, милливольты . Обычно он находится рядом с кнопкой «Милливольты переменного тока». Это еще один «дорожный» символ – три дефиса с прямой линией над ними. Он выполняет ту же функцию, что и милливольты переменного тока, но использует напряжение постоянного тока.

Кнопка 13: Ом . Нет, это не мантра йоги. По крайней мере, когда вы читаете символы мультиметра.Это похоже на букву Омега, и это поможет вам получить наиболее точное значение сопротивления.

Еще лучше? Эта кнопка также может помочь вам определить, перегорел ли предохранитель. Если на вашем глюкометре отображается «OL», значит, предохранитель перегорел, и вы можете избавиться от него.

В качестве примечания, убедитесь, что вы вынули предохранители из цепи, когда используете настройку сопротивления на мультиметре. Независимо от того, работаете ли вы в одиночку или в команде, около 143 электриков ежегодно умирают от поражения электрическим током.Береженого Бог бережет!

Кнопка 14: Проверка диодов . У него есть стрелка, указывающая вправо, рядом со знаком плюс. Как вы уже догадались, это говорит о том, имеете ли вы дело с хорошими или плохими диодами.

Хотя некоторые люди используют для проверки значение сопротивления, это более точно.

Кнопка 15: Емкость сдвига . Обычно это опция сдвига на кнопке «Проверка диодов», которая выглядит как две буквы «Т», обращенные друг к другу.Это измеряет вашу емкость.

Кнопка 16: Переменный ток . Эта кнопка представляет собой заглавную букву «А» с волнистой линией над ней (опять же, подумайте о знаках ударения на испанском языке).

Хотя обычно для выполнения функций, связанных с этой опцией, вам понадобится зажимное приспособление, это отличный способ убедиться, что вы знаете величину нагрузки, которую использует объект.

Баттон 17: Красный Джек . Это другой красный разъем, обычно справа от мультиметра.Над ним будут отображаться различные символы измерения. На это есть причина!

Это потому, что ваш красный домкрат измеряет практически все, кроме тока. Это означает, что он может помочь считывать температуру, рабочий цикл, частоту, сопротивление и напряжение, среди прочего.

Мы знаем, что понимание символов мультиметра временами может показаться сложной задачей, но, благодаря этому удобному руководству, мы надеемся, что вы поняли, что процесс не такой напряженный, как вы когда-то представляли!

14 Символы мультиметра и их значения (со схемой)

Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 5 марта 2021 г.

Они не делают их так, как раньше. Вы все еще можете купить старый аналоговый мультиметр своего дедушки в любом хозяйственном магазине или в Интернете, и они все еще находят свое применение.

Лучшие современные мультиметры полностью цифровые, и они доминируют на рынке. Неудивительно, что благодаря числовому дисплею, отображающему ваши измеренные значения с максимальной точностью, старые аналоги отошли на второй план.

А что означают символы на мультиметре ? Не беспокойтесь об этом, мы вас поддержим.

Что такое мультиметр?

Давайте начнем с простого: мультиметр – это инструмент, который электрики или все, кому это необходимо, могут использовать для проверки силы тока (в амперах), напряжения (в вольтах) и сопротивления (в омах) устройства, которое выводит электричество.

Мультиметры бывают аналоговыми, как упоминалось выше, и используют иглу для получения показаний, но цифровые мультиметры гораздо более распространены.

Мультиметр состоит из четырех основных компонентов:

  1. Экран дисплея , на котором отображаются выполненные измерения
  2. Различные кнопки , управляющие инструментом.
  3. Поворотный переключатель , который позволяет вам выбрать, какую единицу измерения вы хотите использовать.
  4. Входные порты для подключения измерительных проводов.

Как читать символы на мультиметре?

К счастью, современные символы на мультиметрах были более или менее стандартизированы одной из самых популярных марок мультиметров, Fluke.

Единственное различие, которое вы, вероятно, увидите между мультиметрами, – это дополнительные символы вокруг поворотного переключателя, которые вы можете прочитать с помощью кнопки функции / переключения (№4 ниже).

1. Кнопка удержания

Когда вы сняли показания, вы можете нажать кнопку удержания, чтобы зафиксировать измерение. Это чрезвычайно полезно, если вам нужно иметь под рукой измерения, пока вы работаете над своим проектом.

2. Кнопка Min / Max

Сохранение введенных значений. Мультиметр издаст звуковой сигнал при превышении верхнего / нижнего значения, и новое значение будет сохранено.

3. Кнопка диапазона

Позволяет переключаться между диапазонами измерителя.

4. Функциональная кнопка

Позволяет активировать вторичные функции вокруг диска, обычно обозначаемые желтым текстом или значками. Сравнимо с клавишей Ctrl или Alt на клавиатуре.

5. Напряжение переменного тока

Обозначается заглавной буквой V с волнистой линией наверху. Однако на принципиальной схеме символы вольтметра обычно обозначаются заглавной буквой V внутри круга. Это параметр, который вы будете использовать чаще, чем что-либо другое, и он измеряет напряжение объекта, с которым вы работаете.

6. Напряжение постоянного тока

Обозначается заглавной буквой V с тремя дефисами над ней и одной линией над ней. Думайте об этом как о букве V с частью дороги над ней. Вы будете использовать кнопку напряжения постоянного тока при измерении цепей меньшего размера.

7. Милливольты переменного тока

Обозначается милливольтами и волнистой линией наверху для тестирования небольших цепей с использованием низкого напряжения переменного тока. Точно так же есть кнопка милливольт постоянного тока, три дефиса с прямой линией над ними, и обычно она находится рядом с кнопкой милливольт переменного тока.Вы можете использовать функциональную кнопку, чтобы переключиться на настройку постоянного тока.

8. Сопротивление

Выглядит как омега-буква и измеряет сопротивление, чтобы помочь вам получить точное значение сопротивления. Это также может помочь вам определить, перегорел ли предохранитель, по отображению букв OL.

9. Непрерывность

Обозначается символом, который вы обычно видите для обозначения звуковых волн. Это измеряет, есть ли две точки непрерывности, и поможет вам определить, есть ли у вас обрыв или короткое замыкание.

10. Тест диодов

Обозначается стрелкой, указывающей вправо, со знаком плюс рядом с ней. Определяет, исправен ли у вас диод или нет.

11. Переменный ток

Обозначается заглавной буквой A с волнистой линией наверху, которая может измерять нагрузку, которую использует объект.

12. Постоянный ток

Обозначается заглавной буквой A с тремя дефисами и линией над ней. Измеряет постоянный ток объекта, с которым вы работаете.

13. Выключатель

Не требует пояснений

14.Auto-V / LoZ

Имеется на некоторых моделях, предотвращает ложные измерения из-за паразитного напряжения.

Надеюсь, это руководство помогло полностью разобраться в сложных функциях мультиметра, чтобы вы могли максимально использовать его в своем следующем проекте. Хотя это устройство может показаться сложным, если вы будете придерживаться основ, вы быстро станете экспертом.

Как пользоваться мультиметром (Учебное пособие)

Многие из вас могут не знать, насколько удобен мультиметр! Мультиметр – это удобный электронный измеритель, который проверяет напряжение, сопротивление и целостность цепи в самой простой форме.Более продвинутые мультиметры могут даже измерять емкость и температуру. В этом уроке мы познакомимся с основами использования мультиметра! Если вам нужна помощь в выборе мультиметра, у нас есть статья о том, как выбрать лучший мультиметр.

Как пользоваться мультиметром

Теперь давайте приступим к изучению того, как пользоваться мультиметром! Начнем с измерения постоянного напряжения.

Как измерить постоянное напряжение с помощью мультиметра

Чтобы измерить постоянное напряжение, нам нужно сначала убедиться, что наши щупы подключены правильно.Черный провод щупа должен быть подключен к разъему «банан» COM или common на мультиметре. Красный провод щупа должен быть подключен к банановому разъему В, или , напряжение на измерителе. Как правило, черный провод всегда подключается к общему разъему и никогда не перемещается. Красный провод будет двигаться в зависимости от выполняемой вами операции, поэтому всегда полезно проверить его перед тем, как начать. Если вы подключите его не к тому разъему, вы можете что-то замкнуть или даже повредить измеритель.

Теперь переключите поворотный переключатель на мультиметре в положение напряжения постоянного тока. Этот символ представлен линией продажи с пунктирной линией под ней (⎓). (AC представлен символом синусоидальной волны или волнистой линией).

Некоторые мультиметры, такие как тот, который я использую, имеют только одну настройку напряжения на поворотной ручке и либо автоматически выбирают переменный / постоянный ток, либо имеют отдельную кнопку выбора. В моем случае я просто поворачиваю поворотный переключатель в положение V для измерения напряжения, а затем нажимаю кнопку выбора один раз, чтобы переключиться с измерения напряжения переменного тока на постоянное.

Обычно мультиметры, которые автоматически выбирают переменный или постоянный ток, также имеют кнопку отмены, поскольку нестабильные цепи могут быть обнаружены как переменный ток, когда на самом деле они являются постоянным током.

Далее вам нужно выбрать что-нибудь для измерения напряжения. Для этой иллюстрации я собираюсь использовать батарею на 9 В. На батарее 9 В положительный полюс – это меньшая клемма, а отрицательная – большая клемма.

Коснитесь черным щупом отрицательной клеммы, а красным щупом – положительной клеммы аккумулятора.Если ваша батарея 9 В в порядке, вы должны увидеть значение около 9,6 вольт! Если вы видите напряжение ниже 9 В, значит, тесто готово к отправке на предприятие по переработке.

На картинке ниже вы можете видеть, что моя фирменная батарея Geek Pub (j / k) готова к этой поездке, так как ее единственное показание составляет 8,3 вольт!

Если вы видите отрицательное значение на вашем мультиметре, это означает, что у вас есть провода наоборот, либо у батареи, либо у банановых разъемов на вашем мультиметре. Иногда мы просто не знаем полярность батареи, и это отличный способ ее проверить!

Помимо батарей, вы можете проверять напряжение где угодно и где угодно.Вы даже можете проверить напряжение на печатной плате проекта Arduino или Raspberry Pi!

СВЯЗАННЫЙ: Какой мультиметр мне купить?

Как измерить напряжение переменного тока с помощью мультиметра

Следующим шагом в изучении использования мультиметра является изучение того, как проверять напряжение переменного тока. Настройка в основном такая же. Во-первых, убедитесь, что ваш красный провод подключен к банановому разъему В, или , напряжение , а не к одному из других!

Переместите поворотный переключатель на мультиметре в положение переменного тока или, если он похож на мой, переместите его в положение напряжения, а затем нажимайте кнопку выбора, пока не увидите символ синусоидальной волны () на циферблате.Все остальное точно такое же, как и настройка постоянного тока.

Поднесите щупы к источнику переменного напряжения. В данном случае я измеряю у себя дома сеть переменного тока на 120 вольт.

Предупреждение: При измерении высокого напряжения и сильноточных источников очень важно, чтобы вы случайно не соприкоснулись с землей или каким-либо образом не закоротили два щупа вместе. В результате будут повреждены датчики, измеритель, выключатели и возможны травмы или смерть! Будьте осторожны.

В моем случае я вижу значение 120 вольт, и все выглядит хорошо (небольшое отклонение от 120 вольт является нормальным).

СВЯЗАННЫЙ: Что такое напряжение? Основы 101

Как измерить сопротивление с помощью мультиметра

Теперь давайте узнаем, как измерить сопротивление с помощью мультиметра! Это очень легко сделать, и вы, вероятно, довольно часто будете делать это со своим глюкометром!

На большинстве мультиметров банановый разъем для напряжения В, или , также является тем же разъемом, который используется для измерения сопротивления. Он представлен символом Ом или Ом .Измерение сопротивления аналогично измерению напряжения, только с небольшими отличиями. Практически все материалы обладают некоторым сопротивлением. Такие металлы, как медь и алюминий, имеют очень низкое сопротивление и легко пропускают ток. Некоторые материалы, такие как резина или ПВХ, обладают очень высоким сопротивлением. На самом деле они настолько высокие, что из них получаются отличные изоляторы.

Чтобы измерить сопротивление чего-либо, просто прижмите щупы к тому, что вы хотите измерить. Например, чтобы измерить этот резистор, мы просто прикасаемся щупами по одному к каждому выводу, и вы можете увидеть, что его значение составляет 217.4 Ом. Это означает, что это резистор 220 Ом, если учесть производственный допуск +/- 5% для большинства резисторов.

При измерении сопротивления нужно знать, что в большинстве случаев вы не можете измерить сопротивление компонента, пока он все еще припаян к плате. Вам нужно будет его удалить. Это связано с тем, что другие компоненты на плате могут повлиять на ваши показания, например, конденсатор, который все еще имеет заряд. Кроме того, каждый компонент на плате, включая дорожки, естественно, имеет определенный уровень сопротивления, и вы, вероятно, также подберете их значения в зависимости от того, как вы измеряете резистор.

Как измерить целостность цепи с помощью мультиметра

Проверка целостности цепи – одно из самых распространенных применений моего мультиметра. Я бы предположил, что 9 из 10 раз я использую его, мне просто нужно проверить целостность какой-либо цепи или провода.

Непрерывность в основном означает отсутствие сопротивления или сопротивления 0 Ом на соединении. Проверка непрерывности – отличный способ проверить, что что-то заземлено, или убедиться, что провод не оборван где-то посередине. Это также быстрый способ отсортировать провода в жгуте проводов и пометить их, когда цвета не совпадают или нельзя доверять (или если вы дальтоник, как 8-Bit Guy).

Еще одно фантастическое использование режима непрерывности – проверка наличия обрывов медных проводов на печатных платах. Как при ремонте верного Commodore 64!

Чтобы использовать непрерывность на мультиметре, убедитесь, что красный провод щупа подключен к банановому разъему для проверки целостности цепи. На большинстве мультиметров это то же самое, что и гнездо сопротивления (обозначено Ω). Установите поворотную ручку на непрерывность (как и мой измеритель, также может быть просто настройкой сопротивления и требовать нажатия кнопки выбора).

Как только вы войдете в правильный режим, соедините два датчика вместе.Вы должны услышать звуковой сигнал из измерителя и увидеть ссылку на целостность цепи на дисплее измерителя. Теперь попробуйте прикоснуться наконечниками щупа к чему угодно. Попробуйте что-нибудь металлическое. Вы должны услышать звуковой сигнал. Попробуйте что-нибудь пластиковое. Нет гудка. Проверить непрерывность легко, и это то, чем вы будете пользоваться постоянно!

Как измерить ток с помощью мультиметра

Вот здесь все изменилось. Когда мы узнаем, как использовать мультиметр в этом руководстве, обратите внимание, что вам нужно будет внести несколько изменений в способ использования мультиметра для измерения тока.

Сначала убедитесь, что красный датчик подключен к банановому разъему A или ампер измерителя. Это очень важно. Если вы здесь ошибетесь, вы можете поджарить свой счетчик. Всегда дважды проверяйте это перед тем, как проводить измерения с помощью глюкометра!

Примечание: Некоторые мультиметры имеют два гнезда: одно для ампер, а другое для миллиампер и микроампер. Если вы измеряете что-то маленькое, используйте гнездо мА, так как это даст более точные показания, в противном случае используйте гнездо A.Рекомендуется начать с ампер и, если показание ниже 400 мА, переключиться. Если вы пропустите слишком большой ток через гнездо 400 мА, в вашем измерителе сработает предохранитель.

СВЯЗАННЫЙ: Что такое ток? Основные сведения об устройстве 101

Поверните поворотную ручку в положение «мА» или «А» в зависимости от того, какой банановый разъем вы выбрали.

Здесь все становится непросто. Чтобы измерить ток, вам необходимо подключить измеритель последовательно к цепи, которую вы хотите измерить. Верно. Счетчик должен стать частью схемы!

В некоторых ситуациях это может быть болезненно, так как вам потребуется перерезать провод и подключить измеритель к цепи.Будьте осторожны в таких ситуациях, особенно если в вашем доме используется цепь высокого напряжения, например, сеть переменного тока 120 или 220 вольт!

Иногда вы можете найти выключатель в цепи (например, выключатель света в вашем доме) и легко подключиться к цепи в этом месте.

Если вам нужна помощь в покупке мультиметра, ознакомьтесь с нашими подборками наших любимых мультиметров на Amazon!

5 причин, по которым каждый должен иметь мультиметр

Любители домашнего ремонта действительно в восторге от своих электроинструментов.А в тени дрелей и шлифовальных машин мультиметр не пользуется особой любовью. Жаль, потому что мультиметры не менее полезны, и я рекомендую их каждому мастеру.

Если у вас его еще нет, в этом руководстве объясняются способы использования мультиметра в доме. Просто помните, что, как и при любых электромонтажных работах, действуйте осторожно и при необходимости проконсультируйтесь со специалистом.

А что

– это вообще мультиметр ?

Мультиметры покрыты загадочными символами и кнопками, но пусть это вас не пугает.Чаще всего вы будете использовать три основные функции: измерение напряжения, целостности цепи и сопротивления в электрических компонентах и ​​цепях. В этом руководстве вы узнаете, как использовать эти функции для решения общих задач по дому.

Вам это кажется греческим? Ты не одинок.

Брайан Беннетт / CNET

При покупке мультиметра вы встретите модели стоимостью в 1000 долларов (примерно 750 фунтов или 1300 австралийских долларов) – игнорируйте их.Это профессиональные модели, предназначенные для решения задач, выходящих далеко за рамки потребностей домашнего мастера. Вместо этого купите один всего за 10 долларов (примерно 8 фунтов или 13 австралийских долларов). Известно, что некоторые торговые сети, такие как Harbour Freight, даже раздают их.

Используйте мультиметр, чтобы проверить срок службы старых батарей.

Брайан Беннетт / CNET

1. Проверьте батареи

Вы застряли в ящике со старыми одноразовыми батареями.Беда в том, что вы не помните, как они туда попали. Вы не знаете, все ли они мертвы или некоторые все еще брыкаются. Не волнуйтесь, вам могут помочь режимы напряжения мультиметра.

Мультиметр поставляется с двумя изолированными щупами. Вам нужно будет подключить их к нужным портам (терминалам) на устройстве в зависимости от того, что вы хотите измерить.

Брайан Беннетт / CNET

Ваш мультиметр должен иметь два проводных щупа, имеющих красный и черный цвет.Они изолированы пластиком, имеют металлические наконечники и обычно имеют форму ручки. Черный щуп подключается к клемме «COM» мультиметра. Красный зонд подключается к клемме, обозначенной вольт (В) и ом (символ омега).

Поверните шкалу мультиметра в положение постоянного напряжения. Если ваш измеритель имеет возможность автоматического выбора диапазона (самостоятельно регулирует свою чувствительность к напряжению), просто найдите символ напряжения (V) с прямой линией над ним. Это означает напряжение постоянного тока. Волнистая линия над символом напряжения указывает на переменный ток.

Если в вашем мультиметре отсутствует автодиапазон, установите диапазон напряжения самостоятельно. Поверните циферблат в положение, отмеченное цифрой «20». Он должен быть сгруппирован в разделе «DCV» на циферблате. Теперь включите мультиметр. Прикоснитесь черным щупом (COM) к отрицательному полюсу батареи, которую вы проверяете. Затем прикоснитесь красным щупом к положительному полюсу батареи (торчащему концу).

При подтвержденном постоянном токе 1,5 В мой мультиметр показывает, что эта батарейка АА жива!

Брайан Беннетт / CNET

Теперь вы должны увидеть текущее значение напряжения, отображаемое на экране мультиметра.Если вы видите “0L”, значит диапазон напряжения установлен слишком низким. Стандартные батареи AA и AAA рассчитаны на 1,5 вольт. Батарея для часов CR2032 выдает 3 вольта. Итак, если вы видите значение, которое соответствует номинальному напряжению батареи (или немного выше), это все еще хорошо. Более низкое значение указывает на то, что батарея разряжена или разряжена.

2. Проверьте удлинители

Сомневаетесь в целостности пыльного удлинителя? Установите шкалу мультиметра в режим проверки целостности цепи. Найдите символ звуковой волны (точка с постепенно увеличивающимися изогнутыми линиями).Конфигурация клемм вашего датчика останется прежней (черный в COM, красный в вольтах / омах).

Включите мультиметр. Вставьте черный зонд в одно из гнезд на одном конце шнура. Заземленный удлинительный шнур американского типа имеет три контакта на одном конце и три подходящие розетки (по размеру и форме) на другом.

Теперь прикоснитесь красным щупом к соответствующему штырю на конце шнура со штекером. Если это конкретное соединение, соединенное проводом внутри шнура, в порядке, мультиметр издает тональный или звуковой сигнал.Это говорит вам, что это соединение является непрерывным, то есть по нему будет проходить ток и замкнуть цепь. Таким образом проверьте две оставшиеся пары вилка / розетка. Когда все трое издают звуковой сигнал, значит, вы в деле. Если нет, то пора купить новый шнур.

3. Перебрать старые лампочки

Этот трюк надежно работает только с простыми лампами накаливания. Если у вас есть коробка со старыми лампочками в неизвестных условиях, используйте мультиметр, чтобы проверить, какие из них исправны, а какие перегорели.

Убедитесь, что ваш глюкометр находится в режиме проверки целостности цепи (см. Шаг 2) и включен. Коснитесь черным щупом внешней стороны металлического резьбового конца лампы. Это помогает поместить наконечник зонда в канавку для винтовой резьбы для дополнительной устойчивости. Теперь прикоснитесь концом красного зонда к электрическому контакту ножки лампочки (это причудливый способ сказать металлический круг в нижней части лампочки).

Когда красный датчик касается контакта, мультиметр издает звуковой сигнал, если электрическая цепь лампочки проверяется.Если нет звука, значит, у вас перегоревшая лампочка.

4. Найдите горячий провод

Скажем, сломался светильник на потолке – когда вы включаете и выключаете выключатель, ничего не происходит. Чтобы устранить неисправность переключателя света, сначала отключите питание на панели главного выключателя. Затем загляните внутрь коробки, осторожно вытащив из нее подключенный переключатель. (См. подробное описание статьи о замене выключателей света.)

Первым приоритетом теперь является определение того, доходит ли до выключателя электричество дома.

Снова включите питание коробки на панели. Поверните мультиметр, чтобы измерить напряжение переменного тока и его диапазон до 200 вольт. Убедитесь, что черный датчик подключен к клемме «COM», а красный датчик – к клемме «V, Ом». Включите мультиметр. Теперь возьмитесь за задний датчик за выступающий пластиковый выступ. Гребень изолированного зонда находится на приличном расстоянии от металлического наконечника зонда.

Осторожно прикоснитесь черным щупом к металлической части корпуса переключателя света. Взявшись за него таким же образом, прикоснитесь переключателем с надписью «COM» к красному щупу.В этой клемме переключателя часто используется черный винт. Мультиметр должен теперь показывать значение 120 вольт или немного выше. Теперь вы подтвердили, что электрическая энергия дома (переменный ток 120 вольт) достигает переключателя, поступая от провода на клемме «COM» переключателя.

Подтвердите, что подозрительный коммутатор работает или вышел из строя.

Брайан Беннетт / CNET

5. Найдите неисправный выключатель

Если вы подозреваете, что выключатель света неисправен, вы можете использовать мультиметр, чтобы проверить его состояние.Отключите питание переключателя на панели. Отсоедините выключатель от проводки в его распределительной коробке. Используйте положения порта / клемм пробника, как и раньше (черный на COM, красный на В / Ом). Переведите шкалу мультиметра в режим сопротивления (Ом) и включите его.

Когда переключатель находится в выключенном положении, прикоснитесь одним щупом к черной клемме «COM» переключателя, а другим – к латунной клемме рядом с ней. Для этого теста не имеет значения, какой датчик подключается к какому выводу переключателя. Вы должны увидеть “OL” на дисплее мультиметра.Это означает, что в цепи переключателя имеется бесконечное сопротивление. Это имеет смысл, потому что переключатель выключен.

Теперь включите выключатель и выполните те же измерения. Если выключатель света исправен, мультиметр покажет значение сопротивления, близкое к нулю. В моем случае я зарегистрировал 0,4 Ом для старого трехпозиционного переключателя, который, как я знаю, работает нормально. Если вы все еще видите “OL” или бесконечное сопротивление на переключателе, то, скорее всего, он неисправен.

Переключатель рабочего освещения будет иметь низкое сопротивление в положении «включено».

Брайан Беннетт / CNET

Как пользоваться цифровыми мультиметрами

Вот краткое описание символов, терминологии, соединений и основных методов измерения для современных мультиметров

Цифровой мультиметр (DMM) на первый взгляд может показаться сложным и устрашающим, но как только вы разберетесь с дисплеем, циферблатом и панелью портов, вы лучше поймете основы цифрового мультиметра.

Мультиметры бывают двух типов: цифровые и аналоговые. Большинство электриков сегодня используют цифровые мультиметры. Цифровые мультиметры оснащены цифровым или жидкокристаллическим дисплеем (ЖКД), на котором отображаются точные числовые значения измерений. Дисплей также предупреждает вас о любых соответствующих символах и предупреждениях.

Циферблат цифрового мультиметра позволяет выбрать функцию, которую вы хотите измерить. Если вы намереваетесь измерить один из трех элементов закона Ома или более сложную функцию, такую ​​как частота или емкость, вы должны сначала установить шкалу на соответствующую функцию.

Циферблат также играет еще одну важную роль в измерении электроэнергии: определение диапазона измерения. Диапазон, который вы выбираете на циферблате, определяет расположение десятичной точки, как она отображается на ЖК-дисплее. В свою очередь, положение десятичной точки определяет, насколько точным будет ваше чтение. Это называется разрешением.

Чтобы лучше понять разрешение, давайте посмотрим, в какой диапазон установить циферблат, если вы собираетесь тестировать напряжение переменного тока.Максимально возможное показание с диапазоном, установленным на 20 В, составляет 19,99 В. Максимальное показание с диапазоном, установленным на 200 В, составляет 199,9 В. Как видите, при переходе с 20 В на 200 В десятичная точка сдвинулась на одну позицию вправо, что привело к менее точному разрешению. Таким образом, установка шкалы на минимально возможный диапазон дает наилучшее разрешение.

Однако, если диапазон установлен на 20 В, и вы измеряете приложение, которое выдает более 20 В, на дисплее будет отображаться OL или перегрузка.Вы должны переустановить циферблат на более высокий диапазон и снять новое показание. Поэтому для наиболее точного считывания используется диапазон, обеспечивающий наилучшее разрешение без перегрузки. Выберите диапазон чуть выше ожидаемого значения.

Испытательное напряжение.

Чтобы проверить напряжение, сначала определите, использует ли тестируемое приложение напряжение переменного или постоянного тока. Затем установите шкалу на соответствующую функцию: V_ для переменного напряжения или V для постоянного напряжения.

Как и во всех процедурах тестирования, при проверке напряжения установите диапазон на значение, чуть превышающее ожидаемое значение.Если вы не знаете ожидаемый диапазон, установите для диапазона наибольшее число.

Подключите измерительные провода к панели портов, как показано на рис. 1. Для переменного напряжения возьмите провода и подключите их к цепи, убедившись, что никакая часть вашего тела не соприкасается с какой-либо частью цепи под напряжением. Положение измерительных проводов может потребоваться отрегулировать до тех пор, пока на ЖК-дисплее не появится надежное измерение. Затем прочтите отображаемое измерение напряжения.

При проверке напряжения переменного тока вы столкнетесь с колебаниями показаний.По мере продолжения теста показания стабилизируются, чтобы обеспечить надежное измерение.

Для напряжения постоянного тока подключите черный измерительный провод к точке отрицательной полярности (заземление), а красный провод – к точке проверки положительной полярности. Тогда возьмите чтение.

Испытательный ток.

Вы можете проверить ток несколькими способами, но наиболее распространенный и самый простой метод – это токоизмерительные клещи. Преимущество тестирования тока с помощью токоизмерительных клещей – или стандартного цифрового мультиметра с принадлежностью токоизмерительных клещей – заключается в том, что показания можно снимать без размыкания цепи.

Чтобы проверить ток, сначала определите, измеряете ли вы переменный или постоянный ток. Затем установите шкалу на соответствующую функцию: A_ для переменного тока или A для постоянного тока. Затем установите соответствующий диапазон на циферблате.

Тестирование токоизмерительными клещами . Если вы используете токоизмерительные клещи, откройте головку зажима, нажав на рычаг. Оберните головку вокруг одиночного проводника и отпустите рычаг. Убедитесь, что он полностью закрыл проводник, и произведите измерение.

Тестирование с помощью стандартного цифрового мультиметра и адаптера токовых клещей . Адаптер клещей преобразует измерение тока в напряжение. Поэтому установите шкалу на функцию напряжения переменного тока и выберите диапазон в милливольтах. Подключите провода и откройте адаптер зажима. Оберните зажимную головку вокруг одиночного провода и снимите показания.

Тестирование с помощью стандартного цифрового мультиметра и измерительных проводов . Чтобы измерить ток на открытой линии с помощью измерительных проводов, подключите провода и установите шкалу на переменный или постоянный ток в зависимости от того, что вы тестируете.Подключите провода к открытому току и снимите показания.

Обратите внимание, что для измерения тока выше 1 А чаще всего используются клещи. Для измерений менее 1 А предпочтительно использовать стандартный цифровой мультиметр.

Тестирование сопротивления.

Чтобы проверить сопротивление, сначала отключите питание в цепи или компоненте, который вы тестируете. В противном случае вы можете не получить наиболее точные показания и повредить цифровой мультиметр. Убедившись, что все питание отключено, установите переключатель в режим сопротивления.Выберите соответствующий диапазон на циферблате. Подключите измерительные провода, подключите их к тестируемому компоненту и снимите показания.

Важно, чтобы у вас был хороший контакт между измерительными выводами и проверяемой цепью. Грязь, масло, физический контакт и плохое соединение измерительных щупов могут значительно повысить показания сопротивления.

Чаще всего проверка сопротивления выполняется в стандартной розетке, где сопротивление заземления должно быть не более 1 Ом.

Проверка непрерывности.

Важно, чтобы цепи были непрерывными или замкнутыми, что позволяло току течь. Выключатели, предохранители, проводники и соединители проводов требуют хорошей непрерывности. В то время как исправные предохранители и замкнутые переключатели имеют хорошую непрерывность, перегоревшие предохранители и разомкнутые переключатели не имеют непрерывности. Перед использованием цифрового мультиметра обычная проверка целостности цепи проверяет исправность измерительных проводов.

Проверить целостность цифрового мультиметра просто. Установите циферблат на функцию непрерывности. Подключите свой провод. Убедившись, что питание отключено, подключитесь к тестируемому компоненту с помощью проводов.Цифровой мультиметр подаст звуковой сигнал, если имеется хорошая непрерывность или хороший путь, по которому течет ток. Если соединение отсутствует, цифровой мультиметр не подаст звуковой сигнал.

Проверка емкости.

Чтобы проверить емкость, установите шкалу цифрового мультиметра в положение емкости и подключите провода. Убедившись, что конденсатор разряжен, подключите щупы к клеммам конденсатора и снимите показания. Если результат измерения аналогичен номиналу, указанному на конденсаторе, конденсатор исправен.Значительное отклонение от номинального значения указывает на необходимость замены конденсатора.

Частота тестирования.

Частота измеряется в герцах (Гц) – количество повторений сигнала в секунду. Поддержание правильной частоты имеет решающее значение для устройств, которые зависят от переменного напряжения и тока. Однако важно понимать, что не все цифровые мультиметры включают функцию проверки Гц.

Чтобы проверить частоту, установите функциональный переключатель в положение Hz. Подключите провода и подключите их к цепи.Прочтите измерение и сравните его с частотой, указанной для тестируемого компонента.

Расширенные функции цифрового мультиметра.

При проведении измерений переменного тока в коммерческих и промышленных помещениях электрику необходим цифровой мультиметр с функцией измерения истинного среднеквадратичного значения. Цифровые мультиметры измеряют переменный ток, используя метод усреднения или метод истинных среднеквадратичных значений. Цифровые мультиметры, отвечающие за среднее значение, принимают измерение переменного тока, умножают его на 1,11 и затем отображают на ЖК-дисплее. Этот метод точен, когда существует чистая синусоида, например, в жилых помещениях.Но электронные балласты освещения, приводы электродвигателей с регулируемой скоростью, компьютеры и другое электронное оборудование в коммерческих и промышленных средах вызывают гармоники, искажающие синусоидальную волну. В этих случаях цифровому мультиметру требуется функция истинного среднеквадратичного значения, которая измеряет форму сигнала с использованием вычисления среднеквадратичного значения (среднеквадратичное значение) для получения точных показаний.

При измерении с помощью цифрового мультиметра иногда бывает полезно зафиксировать и сохранить показания в том виде, в котором они отображаются на дисплее. Если вы выполняете измерение в тускло освещенном или тесном месте, кнопка удержания данных сохраняет измерение на ЖК-дисплее до тех пор, пока его не будет легко прочитать.Вы можете записать показания, просто нажав кнопку.

Нажатие кнопки максимального удержания позволит вам зафиксировать наивысшее значение любого данного измерения. Если показание упадет до более низкого значения, эта кнопка гарантирует, что максимальное значение останется на экране. Это особенно полезно для регистрации пускового тока при первом включении оборудования.

Цифровой мультиметр с автоматическим выбором диапазона не требует, чтобы вы устанавливали диапазон на шкале.

Добавить комментарий

Ваш адрес email не будет опубликован.
