Простой домофон: Простой домофон его описание и характеристики.

Виды домофонов, домофон для частного дома, в офис, уличный, аудио, фото, телефон, элитные домофоны, многоабонентные, на калитку, цветной.

Виды домофонов

Виды домофонов подразделяют на несколько групп. Стандартная классификация их состоит в делении на аудио домофон и видео домофон. Первый вид в свою очередь подразделяется еще на два типа: индивидуальные и многоквартирные. Индивидуальные аудио домофоны представляют собой систему, состоящую из вызывной аудиопанели и аудиотрубки. Вызывная панель обычно крепится в непосредственной близости от ворот, дверного входа и оборудуется микрофоном и динамиком. Обычно такие системы относят к разряду домофон на калитку, для загородных домов, коттеджей, усадеб, дач. Многоабонентные домофоны – другой тип аудио домофонов, специализирующихся на защите и обслуживании жильцов многоквартирных домов, работников административных и производственных зданий. Установив такой домофон в офисе, вы значительно упростите пользование охранной и идентифицирующей системой, так как он способен обслуживать несколько тысяч абонентов.

На рынке домофонов такой вид представлен продукцией следующих известных брендов: Vizit, Cyfral, Metacom, Eltis, Marshal, Raikmann, Keyman. В каталоге компании JSB Вы сможете найти аудиотрубки и блоки сопряжения указанных производителей. Блоки сопряжения необходимы при переходе от использования аудио домофонов к применению видео домофонов. Благодаря им происходит соединение аудиотрубки и видеоэкрана, что позволяет принимать звуковой сигнал и видеотрансляцию посредством только одного устройства. В зависимости от характеристик дисплея можно выделить домофон цветной или черно-белый. В ассортименте JSB мониторы видео домофонов представлены фирмами Сommax, Kocom, Kenwei и Falcon eye. В названиях экранов, которые можно интегрировать с имеющейся системой, ставятся пометки XL или VIZIT. Так обычный домофон становится видео домофоном – универсальным устройством, пользующимся особой популярностью у населения. Также виды домофонов по принципу адресации делятся на координатно-матричные и цифровые. В связи с тем, что требования к безопасности, начинке технического оборудования постоянно растет, в последние годы появились элитные домофоны. Они представляют собой домофонные системы, выполненные по индивидуальным заказам в связи со спецификой и целью их применения. Их особенностями являются: эргономичность, эстетичность, функциональность и уникальность. К элитным устройствам можно отнести и домофон телефон, являющийся составной частью «умного дома» и позволяющий управлять защитной системой удаленно с помощью сотового телефона. Домофон для частного дома должен был оборудован качественными устройствами с повышенной степенью безопасности – всем хорошо известно, как плохо зачастую развита инфраструктура в частных секторах даже крупных городов. Домофон уличный обязательно изготовляется из вандалоустойчивых материалов, покрывается специальными защитными оболочками, делающими вызывные панели практически не поддающимися силовым и механическим воздействиям со стороны непрошеных гостей. Поиск в Интернете продукции с помощью формулировки виды домофонов фото дает определенный результат, показывая и другие виды домофонов.



Домофон для частного дома

Домофон для частного дома

Домофон для частного дома выбрать не так уж и сложно – ассортимент компаний представлен продукцией известных, успевших зарекомендовать себя должным образом брендов. Однако и покупатели сегодня достаточно щепетильно подходят к процедуре приобретения таких устройств, ставя перед производителями все новые и новые задачи. Разумеется, первая и главная функция любого домофона – охранная. Ведь в последние годы все более актуальным требованием к жилищам и застройщикам становится наличие в доме или офисе системы, способной противостоять проникновению нежелательных лиц. Это затрагивает владельцев не только многоквартирных домов, куда обычно попасть легче, даже при наличии в помещении работающей домофонной системы, но и хозяев зданий в частном секторе. При этом следует понимать, что, чем больше территория вашего дома, чем больше объектов на ней находится, тем большее количество различных аппаратов и гаджетов можно использовать для обеспечения всестороннего и надежного контроля.

Обычно домофон для частного дома представляет собой не только устройство для защиты от несанкционированного доступа посторонних людей, но и, в первую очередь, датчик открытия ворот или двери. Он позволяет пускать гостей на свою территорию, не выходя из дома. Это очень удобно, когда речь идет о больших дачных территориях и участках при частном доме. Так же ваш домофон для частного дома можно и даже нужно оборудовать следующим функционалом: возможность двусторонней звуковой связи между хозяином и посетителем; видеосъемка и трансляция происходящего у ворот или дверей на специальный экран, при этом возможно использование нескольких камер с различных позиций; поддержка нескольких электрических замков – многоуровневая защита; вариант подключения нескольких аудиотрубок или устройства free hands. Набор таких функций позволит установить такой домофон в офис тоже. Повысит уровень защиты и комфорта домофон с gsm-модулем. Прелесть этого устройства заключается в возможности приема сигнала не только видеодомофоном, но и сотовым телефоном владельца дома. Находясь вне своего жилища – в противоположном конце города или в другой стране, – хозяин всегда сможет ответить на звонок посетителя, который будет думать, что разговаривает с человеком, находящимся внутри здания. Помимо всего прочего вы сможете, при желании, впустить своего гостя, нажав условленную кнопку. Стоит заметить, что для таких устройств приоритетным становиться именно качество звука: оно должно быть наилучшее. Вызывная панель должна быть оборудована всем комплексом необходимым мер, для предотвращения искажения сигнала при плохих погодных условиях или внешнем вмешательстве со стороны вандалов. Так же важным для частных домов является возможность неограниченного подключения дополнительных трубок: особенно это необходимо в двух- или трехэтажных домах. Следуя всем перечисленным правилам и рекомендациям, ознакомившись с каталогом JSB, Вы сможете выбрать подходящим вам

домофон для частного дома.



Домофон телефон

Домофон телефон

Домофон телефон сегодня используют многие люди, стремящиеся к комфорту и не желающие захламлять свое жилище кучей гаджетов. Особенно таких, которые вполне легко можно интегрировать друг с другом, и неплохо сэкономить не только в пространстве, но и в денежных затратах. Раздался звонок, и вы судорожно вспоминаете, из какого устройства среди домофонов, мобильных и домашних телефонов, планшетов и прочих аппаратов может доноситься такой сигнал? Для решения этой проблемы вам подойдет так называемый домофон телефон. Устройство это настолько универсально и практически незаменимо, что Вы сразу же сумеете оценить его преимущества. В основе работы данного аппарата лежит соединение функций телефона и домофона. Интеграция осуществляется с помощью специальных абонентских блоков, или устройств сопряжения. Обычно они используются для сопряжения индивидуальных и многоабонентных координатно-матричных аудиодомофонов с городской телефонной линией или с квартирными телефонами. Устройство сопряжения с одной стороны имитирует функционирование домофонной аудиотрубки, а с другой имеет сквозной тракт до телефонного аппарата. В роли телефонного аппарата могут использоваться самые разные абонентские устройства: стандартные телефоны, факсы, автоответчики, учрежденческие АТС и другие.

Правда, при их выборе необходимо соблюдать одно требование – они должны иметь функцию тонального набора в DTFM. Также трубка может и отсутствовать. Теоретического ограничения на количество возможных подключенных внешних устройств нет, но практике оно сводится к определению максимальной емкостной нагрузки на интегрирующее изделие. Телефонная линия и все дополнительные гаджеты подключаются к устройству сопряжения при помощи обычного стандартного телефонного кабеля. Стоит помнить, что при отключении телефонной связи, престанет работать и домофон, который будучи элементом этой системы, от нее же и питается. Когда домофон телефон работает в качестве домофона, то занимает телефонную линию и не способен функционировать как телефонный аппарат. Если же подключение к общей линии домофона отсутствует, этот пробел никак не влияет на работу вашего телефона. В определенных случаях этот абонентский блок можно не подключать к телефону, а использовать источник постоянного тока. Преимущества домофона телефона и других похожих устройств сочетают в себе так называемые элитные домофоны, представленные на рынке компаниями, которые на протяжении длительного времени занимаются производством исключительно многофункциональных и неповторимых аппаратов. Их отличает качество, надежность, разработанный для каждого отдельного клиента дизайн, мобильность и техничность. Владельцы крупных поместий, усадеб и коттеджей чаще всего предпочитают именно это, пусть дорогое, но полностью окупающее себя устройство. Но если вы хотите сэкономить, не отказывая себе в качестве, то вам следует выбрать домофон телефон.



Домофон на калитку

Домофон на калитку

Домофон на калитку устанавливают сегодня многие владельцы загородных и частных домов, усадеб и коттеджей. Делают они это не только с целью обезопасить свое жилье, но и ради информирующих возможностей данного устройства: устройство уведомляет как хозяев о приходе гостей, так и мошенников о том, что перед ними охраняемый объект. Домофоны, устанавливаемые на калитку или ворота, относятся к категории индивидуальных устройств. Особенность их определяется также удаленностью входной двери и калитки. Домофон позволит хозяевам и домочадцам сэкономить время на хождение до калитки и обратно, чтобы узнать, кто стучит в дверь, что наиболее полезно в плохую погоду или поздно ночью. А если ваше абонентское устройство запрограммировано на возможность удаленного открытия дверей, то, нажав одну кнопку, вы сможете впустить гостя на свою территорию. Вы также можете использовать не простые домофоны, а с функцией видео. В любом случае система будет состоять из нескольких основных элементов – наружного блока вызова и внутреннего устройства для переговоров. Наружный блок – вызывная панель – устанавливается снаружи, на калитке ворот. Она оборудуется вызывной кнопкой, громкоговорителем и микрофоном. Если вы – счастливый обладатель видео домофона, то еще и видеокамерой, к которой часто присоединяют датчики движения. Внутреннее устройство – аудио трубка или видеодомофон. Первый вариант подходит для небольших помещений, а второй – для охраны крупных территорий с большим количеством зданий. Удобнее, разумеется, применять видео домофон, так как он позволит не только общаться с посетителем, но и видеть его. А это повышает уровень охраны Вашего дома. Видео трансляция осуществляется с помощью соединения наружной видеокамеры, зачастую с функцией ночного видения, и дисплея, расположенного в самом помещении.

В связи с такой организацией системы можно выбрать домофон цветной или черно-белый. Такая характеристика связана с оборудованием, на которое идет видеосигнал, – оно может передавать цветное или черно-белое изображение. Выбор того или иного монитора, зависит и от других показателей: стоимости, разрешения картинки, размера, наличия дополнительных функций и других. Домофон на калитку загородных домов может отличаться от тех, которые мы обычно встречаем на дверях многоквартирных домов. Связано это и с тем, что абонентом устройства является одна семья, и с тем, что у современного потребителя, есть возможность участвовать в процессе моделирования домофонной системы и создания ее дизайна. Иногда происходит обратное явление – такие домофоны упрощаются. В любом случае владельцам маленьких дач и огромных поместий следует остановить свой выбор на антивандальной модели устройства. Примеры таких устройств можно найти в каталоге JSB. Отличным дополнением станет и подключение датчиков сирены, которые смогут отпугнуть даже самых настырных воров. И тогда сохранить Ваш дом в целости и сохранности сможет даже не самый дорогой домофон на калитку.



Домофон в офис

Домофон в офис

Домофон в офис выбирает основная часть владельцев таких помещений, предназначенных для работы в них большого числа людей. В связи с этим имеет смысл говорить о необходимости повышенной, многоуровневой защиты здания, в котором постоянно находятся численные группы работников, посетителей, партнеров и т.д. Сегодня такое устройство в офисе уже не считается прихотью – скорее инструмент решения возникшей нужды. При этом инструмент достаточно универсальный и надежный. Предназначение домофонов, установленных в бизнес-центрах или административных зданиях, ничем не отличается от их работы в квартирах или частных домах. В обоих случаях используется домофонная система для того, чтобы ограничить доступ посторонних лиц либо во все здание, либо в его отдельные помещения, корпуса, кабинеты. Такое устройство призвано обеспечить максимальный уровень защиты компании или предприятия, их данных и жизнедеятельности работников. Разумным станет решение установить в офисе не стандартный аудио домофон, а устройство с возможностями видеосъемки – видеодомофон. Такой домофон для офиса включает вызывную панель, благодаря которой посетитель может связываться с обслуживающим персоналом компании. В набор к ней идет абонентское устройство, оборудованное дисплеем, динамиком, микрофоном или громкоговорителем. Все это позволит идентифицировать посетителя, чтобы решить – впустить его в здание или оставить его обращение без внимания. Домофон в офис необходимо выбрать такой, чтобы он поддерживал неограниченное число дополнительных внешних устройств. Особенно это требование актуально для крупных бизнес-центров, объединяющих под своим крылом разнопрофильные фирмы. В этом случае возможна установка вызывных панелей у каждого входа в здание, что заметно облегчит возможность установления контакта с персоналом, а также позволит сэкономить. Применение нескольких камер видеослежения, позволит объединить домофонную и охранную функции. В зависимости от преследуемых целей можно интегрировать всю защитную систему в одно устройство либо, наоборот, отделиться и использовать личную систему контроля доступа. Для усиления степени контроля возможно применение расширенных или усовершенствованных моделей видеодомофона. Это может быть вариант free hands домофона, получившего в обиходе название «свободные руки», или wifi домофона, не требующего прокладки кабелей, что отлично подходит для высотных офисных зданий. Можно рассмотреть и другие виды домофонов фото, внимательно ознакомившись с предложениями на сайте компании JSB, предлагающей устройства известных брендов. Все это позволит наиболее эффективно и качественно использовать трудовые ресурсы, повысить производительность труда. Если Вы действительно нацелены развивать свое дело, привлекать новых партнеров и специалистов-профессионалов, увеличивать доход, то Вам необходимо создать имидж компании. Его важным составляющим и является домофон в офис.



Элитные домофоны

Элитные домофоны

Элитные домофоны сегодня пользуются особой популярностью. И в этом нет ничего удивительного: каждый из нас хочет по-настоящему защитить свое жилище, а вместе с тем и обезопасить свою собственную жизнь и жизнь своих близких. На должном уровне решить эти первостепенные для нас задачи способны именно такие домофоны, не случайно получившие название элитных. Во-первых, эти технически современные устройства для частных домов и офисных зданий способны обеспечить всесторонний контроль доступа и охраны. Они обладают повышенной степенью защиты от воздействий любого характера: механических, электрических, химических, тепловых и других. Повредить или сломать их, можно сказать, невозможно – элементы элитных домофонов изготавливаются из вандалоустойчивых материалов первого класса, обладающих, по мимо прочего, влагоустойчивостью и морозостойкостью. Второй и не менее привлекательной чертой такого домофона является индивидуализация системы. Это значит, что специалисты, ознакомившись со всеми Вашими рекомендациями, планом помещения, разработают для Вас персональную систему защиты дома. В связи с этим фактом уровень защиты резко повышается: ведь никто, кроме хозяев, не будет знать нюансы всей работы. Немало важным в наш компьютеризованный век становится и фактор эстетики. Модели домофонов элитного класса характеризуются непревзойденным дизайном, неожиданными интерьерными решениями, зачастую скрывающими истинные возможности элемента декора. Хорошо продуманная не только технически, но и эстетически, такая домофонная система станет полноправной частью вашего дома, не доставляя вам никаких хлопот. Элитные домофоны характеризуются и более чем расширенным функционалом. Настоящие высококачественные домофоны тем и отличаются от обычных, что способны удивить человека, искушенного в различных девайсах. Обычно они оснащаются по последнему слову техники: качественными профессиональными камерами с функцией ночного видения, экранами с высоким разрешением транслируемой картинки, панелями из вандалоустойчивого материала с сенсорным управлением и дисплеем, демонстрирующим вводимые данные, а также со считывателем отпечатков пальцев или с распознавателем голоса. Наличие разъемов для внешних карт памяти позволяет записывать и сохранять видеофайлы. Возможно полноценное использование функции автоответчика или переадресации вызова на сотовый телефон владельца – как аудио-, так видеосигнала. Удаленное открывание замка домофона с помощью набора определенного шифра, так же используется в элитных системах, но успело зарекомендовать себя еще тогда, когда использовались аудио домофоны. Беспроводная технология подключения и соединения вызывной панели и с блоками устройства давно используется инженерами и другими специалистами, занимающимися разработкой первоклассных домофонов. Выбор таких моделей на сегодняшний момент достаточно широк, поэтому потребители легко находят подходящие им элитные домофоны.



Домофон цветной

Домофон цветной

Домофон цветной – пример последних новинок в области домофонных систем. Такое название, разумеется, не указывает на цвет корпуса модели. Оно говорит о том, что перед нами современное устройство, обеспечивающее его владельцев максимальным уровнем защиты и доставляющее им комфорт. Все это возможно благодаря тому, что к стандартному домофону, состоящему из вызывной панели, электрозамка и аудио трубки, подключается дисплей. Наличие экрана и позволяет отнести данную систему охраны к числу лучших и наиболее надежных. Современные разработчики и рынки поставок предлагают широкий спектр таких видео домофонов. В каталоге JSB они представлены фирмами, пользующимися мировым призванием в области обеспечения безопасности: Commax, Flacon Eye, J-Phone, Kenwei, Laskomex и Kocom. Цены на такие устройства зависят от производителей, диагонали экрана, типа переговорных устройств – free hands или аудио трубка, наличия gsm-модуля, координатного или цифрового способа подключения к подъездному домофону и других параметров. Возможна классификация данных аппаратов по цветности: черно-белые и цветные. Домофон цветной делиться в свою очередь на модели с системами цветности PAL или NTSC. Их предшественниками были обычные черно-белые домофоны, которые некоторое время спустя значительно потеснили с полок магазином цветные, отвечающие требованиям современного потребителя. Однако сегодня продавцы могут предложить вам и те, и другие устройства. Основным преимуществом черно-белого дисплея является его цена – она в 2-3 раз меньше стоимости цветного домофона. А если оборудовать его инфракрасной подсветкой, то устройство станет чувствительным даже к ночной съемке, при этом достаточно высокого разрешения. Главный плюс цветных мониторов – возможность трансляции видеокартинки в цвете, что обеспечивает повышенный уровень защиты вашего жилища. В связи с этим целесообразнее покупать LCD-дисплеи большего размера. Варианты подключения дополнительных устройств к видео домофонам различны: от одной до четырех вызывных панелей и до двух видеокамер. Таким образом, вы сведете возможность стать жертвой мошенников к минимуму. Режимы связи и видеозаписи, которыми оборудовано большинство подобных домофонов позволит отслеживать посещение разных людей. А встроенная память устройства способна сохранять до двухсот кадров. Это условие наиболее важно для офисных и промышленных помещений. Но не станет лишним и для жилых зданий, в которых установлены многоабонентные домофоны, объединяющие всех жильцов единой системой охраны. К тому же в настоящее время цены на цветные домофоны снижаются, следовательно, они становятся более доступными и спрос на них растет. Это выгодно не только производителям и поставщикам, но и самим потребителям, которые получают возможность по умеренно высоким ценам приобрести прибор, позволяющий повысить уровень охраны своего жилья. Объединить комфорт и безопасность Вам поможет домофон цветной.



Виды домофонов фото

Виды домофонов фото

Виды домофонов фото – один из наиболее популярных вариантов запроса в поисковых системах сети Интернет. Однако такая формулировка вряд ли может удовлетворить желание пользователя найти исчерпывающую, а главное, достоверную информацию о домофонах и их вариациях. И это совсем не случайно. Существуют различные классификации домофонов, и не всегда есть возможность увидеть отличия между теми или иными видами с помощью фотоизображения или схемы. Основной принцип деления домофонов основан на используемом оборудовании. Выделяют аудиодомофоны и видеодомофоны. Все они представляют собой устройства, в комплекты которых входят вызывная панель, электрозамок, абонентское устройство и блок питания. Абонентское устройство первого типа домофонов способно получать и передавать только звуковые сигналы. Это и есть отличительная черта аудиодомофона от видеодомофона, абонентское устройство которого оборудовано видеоэкраном. Посредством дисплея, который может быть черно-белым или цветным, сенсорным или кнопочным, самого разного дизайна, осуществляется видеотрансляция и хозяин не только слышит, но и видит своего посетителя. Аудиодомофоны бывают многоквартирными и индивидуальными. При использовании многоабонентного устройства в каждой квартире жилого дома стоит своя трубка, по которой и осуществляется дозвон. Индивидуальный же домофон представляет собой использование системы в частных домах, коттеджах, усадьбах. То есть пользователем такого домофона является один человек. По типу работы виды домофонов фото разделяют на координатно-матричные и цифровые. Наиболее простыми в процессе монтажа показывают себя именно цифровые системы. При их установке к зданию подводится только один провод, который в дальнейшем разводится по квартирам отдельно. Монтаж аналоговых домофонов имеет свою специфику: Вашему монтажнику придется вести до последнего этажа не двухжильный провод, а кабель, состоящий из количества проводов, равных числу квартир. В связи с этим в процессе работ могут возникнуть сложности – например, отсутствие или переполненность закладных каналов в стенах. В настоящее время с развитием технологий возникли и другие виды домофонов. Например, wifi домофон, позволяющий использовать беспроводное устройство и управлять им не только стандартным способом, но и при помощи мобильного телефона, планшета или компьютера. Hands free домофон – аппарат, лишенный аудиотрубки, но имеющий функцию громкоговорителя. Сегодня набирает популярность такой вид устройства, как домофон телефон. Принцип его работы заключается в сопряжении аудио- или видеодомофонов с городской телефонной линией и с квартирными телефонными аппаратами. Разумеется, это далеко не все современные адаптеры и датчики к домофонным системам. Широко известны такие виды, как ip-домофон и радиодомофон, часто входящие в систему «Умный дом». Найти информацию о них можно, введя в поисковике запрос виды домофонов фото.



Аудио домофон

Аудио домофон

Аудио домофон представляет собой наиболее простое и легкое в использовании устройство, обеспечивающее безопасность жилых и офисных помещений. Если у вас нет возможности приобрести дорогостоящее оборудование, но вы хотите защитить свое жилище с помощью высококачественных устройств, то лучшим решением станет именно такой вариант домофона. Данный аппарат представляет собой простейшее двустороннее переговорное устройство. Обычными его элементами являются вызывная панель, абонентское устройство и электрозамок. Вызывная панель обычно крепится при дверном входе или на калитку и имеет кнопку вызова, считывающее устройство для ключей, динамик и микрофон. Целесообразно приобретать данный компонент домофонной системы, изготовленный из прочных, вандалоустойчивых материалов. Различные защитные накладки для вызывных панелей изготовляются из сверхпрочной пластмассы или металла. Эти устройства в зависимости от способа монтажа могут быть накладные или врезные. В каталоге продукции компании JSB представлены оба вида панелей разных производителей. Аудио трубки представляют собой переговорное устройство, которое может выполнять различные функции. Помимо стандартного разговора между хозяином и посетителем, абонентское устройство может также осуществлять роль пульта для открытия электрозамка. Данные устройства в списке товаров JSB представлены известными мировыми брендами Vizit, Cyfral, Metacom, Eltis, Marshal, Keyman и Raikmann. Все они отличаются высокой производительностью и долговечностью. Аудио домофон обязательно должен быть оборудован надежным электрозамком, без которого система защиты не будет выполнять своего главного назначения. Электрозамки бывают нескольких видов: магнитные и электромеханические, как один из их подвидов – электрозащелка. Все они, как и вызывные панели могут быть, врезные или накладные. При необходимости можно использовать систему из нескольких замков разного вида. На этот вариант стоит обратить внимание, так как благодаря ему возможно бесперебойное обеспечение работы домофона в различных ситуациях. Присоединение трубки и вызывной панели осуществляется с помощью обычного провода. При нажатии кнопки вызова посетителем, владелец, находящийся в квартире, слышит запрограммированную мелодию, оповещающую его об этом. Удобно использовать такой домофон на калитку загородного дома или дачи, ведь он, по сути, заменяет стандартный электрозвонок. А это значит, не нужно каждый раз выходить из дома на стук в дверь и отвлекаться от привычных занятий. Таким образом, домофон выполняет информирующую функцию. Будучи достаточно дешевым, аудио домофон является отличными решением обеспечения защиты, как для маленьких домиков, так и для двух- и трехэтажных зданий. Более дорогим вариантом станет беспроводной домофон, использующий wifi или радиосвязь. В зависимости от помещений, где планируют использовать то или иное устройство, можно выбирать индивидуальный или многоквартирный аудио домофон.

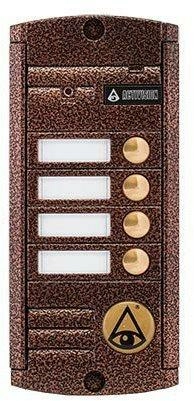

Многоабонентные домофоны

Многоабонентные домофоны

Многоабонентные домофоны представляют собой двустороннее переговорное устройство, в первую очередь предназначенное для установки в многоквартирных домах, производственных помещениях, офисах. То есть там, где необходимо организовать связь между большим числом абонентов и посетителей. Двусторонняя связь может осуществляться, как с помощью только аудиоустройств, так и с возможностью передачи видеосигнала. В связи с этим, можно сказать, что данные домофоны бывают двух видов: аудио- и видеодомофоны. Стандартными же устройствами любого многоквартирного домофона являются наружная вызывная панель, обязательно имеющая корпус с антивандальной защитой, подсветкой клавиатуры и, конечно же, кнопкой вызова и считывателем ключей; запирающее устройство, желательно с защитой от подбора кодов; контроллер замка и кнопка, позволяющая открыть дверь изнутри; аудиотрубка или видеопанель, расположенные в квартире или другом помещении. Также к этим аппаратам прилагаются доводчик двери, блок питания электрозамка – электромеханического, электромагнитного или электрозащелки. Наличие такого комплексного устройства дома или в офисе позволяет Вам переговорить с посетителем и даже увидеть его, не выходя из помещения. Для вызова владельца гость набирает на вызывной панели номер его квартиры, а хозяин отвечает ему и уже тогда решает, открывать ему дверь или нет. Открыть дверь можно также удаленным способом – нажав специальную кнопку на вашем абонентском устройстве. Самому владельцу попасть в помещение подъезда, а затем и в свое жилище не составит труда – у него имеется его персональный ключ, в который вшит индивидуальный код. Многоабонентные домофоны обладают рядом преимуществ. Такие устройства легко интегрировать с подобными, чтобы осуществлять контроль за большим количеством подъездов и дверей жилых и административных комплексов. При использовании многоквартирного домофона в единую систему можно объединить до 60 тысяч абонентов. Если есть необходимость осуществлять межабонентную связь, всегда можно дополнить устройство распределительным блоком. Это вариант пользуется популярностью в поселках коттеджного типа и в бизнес-центрах. Домофоны многоабонентные уже давно известны на рынке и пользуются большой популярностью у населения благодаря своей надежности и доступности. Стабильная работа обеспечивается такими устройствами даже в суровых климатических условиях, что наиболее важно для нашей страны. Ни сорокаградусные морозы, ни бесперебойные ливни для работы домофона не помеха. Чистота и уют в холлах офисных зданий, подъездах многоэтажек – основное и главное преимущество для большинства пользователей таких систем. Сегодня специалисты рекомендуют устанавливать несколько рубежей защиты: домофон уличный, скрытый дверной видеоглазок и вызывную панель на лестничной площадке. Производители и магазины предоставляют покупателям большой спектр выбора устройств охраны собственного жилища, хорошим примером тому являются многоабонентные домофоны.



Домофон уличный

Домофон уличный

Домофон уличный сегодня не является новинкой – все к нему давно привыкли и знают, как им пользоваться. Однако такое простое на первые взгляд устройство требует к себе определенного отношения, так же оно должно иметь ряд определенных характеристик. Вызывная панель, или блок вызова домофона, устанавливаются с наружной стороны двери подъезда или ворот. Естественным в связи с этим фактом является требование наличия антивандальной защиты, которая может быть выполнена с использованием антикоррозийного покрытия. Для защиты микросхем от конденсата и пыли электрические платы замка и вызывной панели обязательно должны быть покрыты лаком или любым влагоотталкивающим средством. Не помешает и простой козырек, размещенный над самим устройством и призванный защитить вызывную панель и возможно установленную видеокамеру от снега, дождя, грязи. Диапазон рабочих температур должен составлять в среднем от -40 до +40 C°. Чтобы передаваемый через блок вызова к абонентскому устройству в квартире звук не пропадал или не обрывался, важно выбирать такую модель, которая была бы оснащена громкоговорителями с латексным диффузором и качественным электронным микрофоном. Для вызывных панелей кнопочного типа важным является параметр эргономичности клавиатуры – то есть легкости нажатия кнопок без приложения дополнительной силы и их размер для удобства в использовании слабовидящими людьми, а также набора кода в перчатках или рукавицах. При этом наработка на отказ панели должна составлять не менее одного миллиона циклов. Отличным вариантом для улицы может стать домофон, устойчивый к нестабильному источнику питания. Наличие гарантийного талона с инструкцией по установке и эксплуатации, а также возможность оперативного восстановления функционирования системы являются одними из наиболее важных требований к такому устройству, как домофон уличный. И это понятно – аппарат относиться к категории систем интенсивного пользования, нормативный срок эксплуатации которых не должен составлять менее пяти лет. В связи с этим даже малейшие неполадки и отказы должны устраняться немедленно, что позволит использовать вам вашу домофонную систему дольше заявленного периода. Стандартное уличное устройство не имеет встроенной видеокамеры, но для обеспечения более высокого уровня защиты ее наличие является обязательным. Для этого необходимо приобрести видеодомофон, который позволит жильцам значительно уменьшить проникновения нежелательных лиц на частную территорию. С обычным домофоном владелец квартиры может только услышать голос посетителя, а увидит его только тогда, когда гость будет находиться непосредственно перед его дверью. С видеодомофоном же хозяин увидит посетителя еще до его проникновения в само здание. Но современные технологии пошли дальше, и теперь у нас есть возможность выбрать беспроводной уличный домофон, наиболее подходящий для крупных строительных объектов, территорий загородных домов. Если вы действительно озабочены вопросом собственной безопасности и ищете надежное решение проблему, то Вам необходим домофон уличный.

Как установить домофон своими руками? Советы от Леруа Мерлен в Москве.

1Меры предосторожности

Для того чтобы понять, как установить домофон самостоятельно, не подвергая себя опасности:

• Перед началом работы с электропроводкой отключите электричество с помощью главного рубильника,

• Соблюдайте нормы электрической безопасности,

• Используйте изделия, соответствующие нормам,

• Ни в коем случае не устанавливайте трансформатор во влажном помещении или на улице.

2Электропровода

Правильный выбор проводов гарантирует оптимальную работу устройства. Данная таблица приведена для общей информации. Не забудьте ознакомиться с приложенной к устройству схемой.


Аудио-домофон		Видео-домофон
До 50 м	Более 50 м	До 25 м	Более 25 м
провод 6/10	провод 1,5 мм	провод 6/10	провод 1,5 мм или максимальный кабель

3 Электрическая защита

Домашний домофон должен быть подключен к электросети, защищенной предохранителем 10 А или автоматом 16 А.
Для безопасности людей рекомендуется также установить устройство защитного отключения 30 мА.

Возможны два типа электропитания:

	1. Переговорное устройство подключается непосредственно к розетке электросети (силовым проводом). Трансформатор интегрирован в переговорное устройство.
	2. Трансформатор не интегрирован в переговорное устройство, а подключается к нему и к электросети.

4 Установка

При необходимости проведите следующие подготовительные работы: – Выкопайте траншеи между уличной панелью вызова и вашим домом. – Проложите в земле гофрированные трубы для проводов. – Проведите в трубах провода, оставив свободные окончания проводов длиной около 20 см. Точно отмерьте необходимую длину проводов между местом расположения уличной панели вызова и переговорным устройством.

Советы
• Для лучшей работы устройства необходимо избегать дополнительных соединений между уличной панелью вызова и внутренним переговорным устройством.
• Если проводка уже проложена, проверьте количество проводов перед тем, как покупать домофон.
• Если вы строите дом, необходимо заранее предусмотреть траншеи и проложить в них гофрированные трубы со стальной протяжкой.

5Установка уличной панели вызова

	1. На выбранной стене или на столбе определите место расположения уличной панели вызова. Она должна находиться на высоте 1,60 м от земли.
	Для накладных моделей (А): отметьте места расположения крепежных шурупов, просверлите отверстия и вставьте в них дюбели.   Для встраиваемых моделей (В): прочертите линии для штрабы и отметьте расположение встраиваемой коробки устройства.
	2. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы и встраиваемой коробки (для встраиваемой модели).
	3. Установите встраиваемую коробку в углубление и зафиксируйте ее с помощью цемента.
	4. Поместите гофрированную трубу в штрабу и прижмите ее с помощью гвоздей.
	5. Зашпаклюйте штрабу цементом, предварительно смочив ее водой и извлекая гвозди по мере продвижения работы. 6. Удалите излишки смеси и дайте цементу высохнуть.
	7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).  8. Зафиксируйте уличную панель вызова на встроенной коробке.

Установка внутреннего переговорного устройства

	1. Определите на стене место расположения внутреннего переговорного устройства. Оно должно находиться на высоте 1,50 м от пола.
	2. Определите на стене место расположения гофрированных труб для прокладки проводов от уличной панели вызова до внутреннего переговорного устройства и до трансформатора.
	3. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы.
	4. Поместите гофрированную трубу в штрабу и зашпаклюйте ее гипсом или цементом. 5. Отметьте места расположения шурупов для крепления переговорного устройства или его подставки, просверлите отверстия и вставьте в них дюбели.
	6. Привинтите к стене подставку переговорного устройства.
	7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).   8. Установите на место внутреннее переговорное устройство, подвесив его на крепежные скобки на подставке. Зафиксируйте переговорное устройство с помощью предназначенного для этого винта.

Установка трансформатора (при необходимости)

Закрепите трансформатор в защищенном месте (например, на распределительном щитке).

1. Подключите трансформатор к переговорному устройству в соответствии со схемой (см. часть 6).

2. Подключите трансформатор к электросети, защищенной предохранителем (см. совет “Как сделать электропроводку, не подвергая себя опасности”).

Это важно
Перед подключением трансформатора отключите электричество.

Советы для установки видео-домофона
• Не устанавливайте видеокамеру в местах, ярко освещенных солнцем, или напротив яркого источника освещения.
• Не устанавливайте внутреннее переговорное устройство в помещении с повышенной температурой (более 40°С), а также во влажном или незащищенном от дождя месте.
• Постарайтесь защитить внутреннее переговорное устройство и видеокамеру от сильных вибраций и ударов.

6 Принципиальная схема

	7-проводная схема подключения
	Пример единой 2-проводной схемы подключения: 2-проводное соединение уличной панели с переговорным устройством
	Пример схемы подключения проводов 2 + 2:  – 2-проводное соединение уличной панели с переговорным устройством – 2-проводное соединение замка, трансформатора и переговорного устройства



Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Простой домофон из пары старых проводных телефонов

У вас в кладовке валяется пара старых телефонных аппарата? – Не нужно их выбрасывать – сделайте из них очень простое переговорное устройство – домофон. С помощью него можно установить проводную связь на сотни и даже тысячи метров. Все бесплатно и никакого роуминга.
В свое время с другом мы устанавливали такой домофон между квартирами, а провода проводили через окошки. Да и сейчас это не потеряло актуальности: можно установить постоянную связь с летним домиком в саду, с баней, с соседним домом и т.п. Так же это отличная игрушка для детей.

Понадобится

• Два телефонных аппарата – любые: кнопочные, дисковые, самые старые советские или самые новые иностранные.

• Провода для подключения телефонов между собой. Если аппарат подключается через гнездо – провода должны быть с коннекторами на конце.

• Батарея 9 В типа «крона».

• Резистор на 300 Ом (+/- 10% если нет именно такого).

• Изолента либо термоусадка.

Инструмент:

Как подключить телефоны и сделать переговорное устройство – домофон

Все до банальности очень просто! Нужно просто последовательно соединить все элементы: телефонные аппараты, батарейку, резистор. Полярность не важна.
Для справки: Обычные режимы телефонной сети таковы, что в момент покоя в сети присутствует напряжение 60 В, в момент звонка – 180 В и в момент разговора примерно 9 В. Вот и мы с помощью батарейки создадим в цепи между аппаратами потенциал 9 В.
Возьмем провод соединяющий телефоны и разрежем один из двух и сделаем ответвление.

В разрыв последовательно включим резистор и батарейку. Все! Переговорное устройство готово.

Проверяем. Если все хорошо, припаиваем все на постоянку и изолируем термоусадкой.

Далее желательно поместить все в корпус. Предварительно сделав в нем прорези под провода.


В итоге домофон имеет вид:

Проверяем работу:

Слышимость отличная: четкая, без скачков и «проваливаний», в общем идеальная.
Теперь можно нарастить провод на любое расстояние. Отключать батарейку необязательно – если обе трубки лежат – ток потребления практически равен нулю.
Но если у вас нет кроны – возьмите обычный 9 В адаптер.

Или на 12-15 В, но в этом случае потребуется сделать понижающий преобразователь по схеме:

Собираем и изолируем термоусадкой.

Теперь, если вам необходимо совершить разговор с абонентом – включаете блок в сеть и разговариваете.

Смотрите видео

IP домофоны BAS-IP. Первые IP домофонные системы в России

Британская компания BAS-IP предлагает широкий выбор современных устройств для того, чтобы сделать ваш дом по-настоящему умным и безопасным. В этом вам помогут система умный дом, оборудование для подключения домашней автоматики, IP домофон, вызывная панель и прочие устройства, такие как беспроводные выключатели, конверторы, датчики, специальные приложения для мобильных устройств и ПК. Благодаря технологическому прогрессу, все больше и больше людей отказываются от старых нефункциональных аналоговых систем домофонии и переходят на новейшую IP технику. На сайте представлено огромное количество разнообразных моделей, Вам нужно лишь определиться какой Вы хотите купить IP домофон: простой или многофункциональный. Вы можете ознакомиться с характеристиками, сравнить цены и выбрать современный айпи sip видеодомофон с поддержкой IP камер, а также все дополнительное оборудование, чтобы создать полноценную контрольно-охранную систему.

IP домофоны в России – это достаточно новое ответвление в домофонии, которое способно обеспечить выполнение не только базовых задач принятия вызова с панели и открытие замка, а и множество новых функций, которые значительно упростят вашу жизнь. Такие устройства передают данные в цифровом виде, используя локальную сеть или же сеть Интернет, что значительно повышает качество и ускоряет их работу.

На сайте также представлена большая линейка устройств и дополнительных аксессуаров для умного дома, с помощью которых вы сможете управлять воротами, лифтом, светом, шторами и другой домашней автоматикой, используя ваш смартфон и находясь даже за пределами своей квартиры или другого здания. Вызывные панели BAS-IP – это уникальное сочетание богатого функционала, красивого внешнего вида и широкого круга возможностей. В наличии есть как индивидуальные панели, для установки в офисах или частных домах, так и многоквартирные с оригинальным дизайном и отдельной кнопкой вызова консьержа, что не совсем свойственно обычным многоабонентским панелям.

Торговым центрам и другим предприятиям полезным будет установка своей собственной системы голосового и звукового оповещения, состоящей из монитора консьержа и установленных в необходимых местах, станций вызова с возможностью обратной связи, оборудованных IP встроенной камерой, чтобы оператор мог не только слышать, а и видеть человека.

Все устройства полностью оригинальные и имеют заводскую гарантию сервисного центра. Если вы еще не определились с выбором той или иной модели, или у вас есть какие-нибудь вопросы, обратитесь к нашим специалистам с помощью формы обратной связи, и они быстро помогут вам подобрать наиболее подходящий вариант.

Среди глобальных законченных проектов, оборудованных системами BAS-IP, можно выделить жилые и торгово-развлекательные комплексы, элитные апартаменты и поселки закрытого типа, коттеджные городки и клубные дом. Познакомиться с ними поближе вы сможете, перейдя в раздел «Реализованные проекты».

BAS-IP – это первые IP домофонные системы в России и других странах СНГ. Мы выделяемся качеством сборки, уникальным дизайном, постоянным расширением и усовершенствованием линейки устройств.

«УМНЫЙ» IP-домофон — Feelinhome

УМНЫЙ IP-ДОМОФОН на платформе «FEELIN» способен удовлетворить любые запросы современного общества!

Это новое поколение домофонов, которое отличается современным дизайном и расширенным интеллектом. Как и положено любому современному устройству, интерактивные вызывные панели подключены к сети Интернет, что позволяет Вам самостоятельно управлять сервисом через Интернет-портал.

Варианты исполнения IP-домофона

Преимущества установки и эксплуатации IP-домофона для жильцов

Современный IP-домофон имеет значительно больший функционал и позволяет эффективно повысить уровень безопасности и комфорта Вашего жилища.

Комфорт

У вас есть телефон или планшет на базе Android или iOS? Чтобы оперативно получать вызовы, используйте мобильное приложение «Умный домофон»!

• больше не нужно бежать к трубке домофона при каждом вызове. Абонент, получая вызов на смартфон или планшет, видит звонящего и решает, впускать его или нет. Теперь можно открыть дверь, не вставая с удобного кресла и не отрываясь от просмотра фильма или важного разговора. Для этого нужно просто нажать кнопку на своем телефоне
• 24 часа в сутки ведется журнал посещений, фото/видеоархив. Гость может оставить аудио/видео сообщение абоненту
• абонент может самостоятельно управлять сервисом: создавать персонифицированные ключи и коды доступа, задавать правила адресации на городские и мобильные телефоны, устанавливать временный (гостевой) доступ
• абонент может самостоятельно настраивать тихий режим (запрет вызовов в указанный диапазон времени) через личный кабинет

Feelin` домофон — это самый простой способ контролировать состояние Вашего жилища удаленно с любого стационарного или мобильного телефона, компьютера, планшета.

Безопасность

• вызывная панель оборудована камерой. Видео вызов будет направлен на ваш смартфон или планшет, где бы вы ни находились
• система запоминает каждого вошедшего по ключу или коду доступа, фиксируя время и делая фото
• кнопка вызова на вызывной панели мгновенно соединит вас со службой 112 в экстренной ситуации
• все пользователи системы могут адресно получать уведомления о чрезвычайных ситуациях или событиях, требующих их внимания

Универсальность

Создавая данное решение, мы стремились превратить обычный домофон в умного помощника. Каждый пользователь может индивидуально настроить:

• постоянные и временные коды доступа для членов семьи и гостей
• способы получения уведомлений о событиях: Например, вы можете настроить систему так, чтобы она уведомляла вас о том, что ваш ребёнок вернулся из школы (SMS-оповещение, e-mail).

Преимущества установки и эксплуатации IP-домофона для управляющих и строительных компаний

Планируете повысить престижность жилья и комфорт предоставляемых услуг для жильцов? Современный дизайн IP-ДОМОФОНА позволит произвести простую замену устаревших, ранее установленных домофонов, т.к. IP-ДОМОФОН имеет возможность работы с аналоговыми системами «Цифрал» (Cyfral) и «Визит» (Vizit) и обеспечивает бесшовное взаимодействие с ранее установленным оборудованием. Установите IP-ДОМОФОН и создайте новые возможности управления домофонной системой с любого мобильного, стационарного телефона или при помощи мобильного приложения с планшета, ПК, ноутбука!

Сервисы для УК:

• удаленное управление базой абонентов (жильцы, сотрудники), ключами, кодами
• вызов консьержа
• экстренный вызов 112
• ограничение доступа к услугам при неоплате ЖКУ
• голосовое оповещение/информирование абонентов (о событиях дома, микрорайона, задолженности и т.п.)
• заочные голосования в электронной форме
• видеонаблюдение 24*7 за территорией перед подъездом

Домофон имеет прочную вандалостойкую конструкцию и надежен в работе в открытых местах при любых погодных условиях, поэтому будет являться отличным выбором для любого региона России.

Сервисы для обслуживающих и строительных организаций:

• удаленный контроль состояния домофона, двери, сети, журнал событий позволят оперативно и эффективно обслуживать большое количество устройств при минимизации численности эксплуатационного персонала
• Не требует установки аналоговых трубок!
• Экономьте на монтажных работах: не требует установки переговорных устройств, без отдельной прокладки дополнительных проводов для системы домофонии и вмешательства в интерьер мест общественного пользования и квартир
• управляйте списками ключей и жильцов удаленно, добавляя и удаляя их, или ограничивая предоставление услуги домофонии, например, в случае неоплаты за ЖКУ
• с внедрением домофона «FEELIN’» теперь уходят в прошлое лимиты на количество абонентов, на количество входов в здание и на территорию, на количество одновременных переговоров и на расстояния между конечными устройствами системы
• установив IP домофон, сводятся к минимуму затраты на устранение последствий от вандализма, поскольку состояние домофона будет контролироваться дистанционно, а все попытки доступа посетителей фиксироваться

Очень простой домофон на двух транзисторах (КТ3102)

Предельно простая схема самодельного домофона на двух транзисторах, простое переговорное устройство для дачи или небольшого дома. Домофон – очень полезная вещь, потому что позволяет пообщаться с гостем до того, как бежать открывать дверь. Домофоны в больших многоквартирных домах еще позволяют и открыть дверь дистанционно. В сельской местности дома обычно индивидуальные.

И там, казалось бы, домофон не нужен. Конечно, в таком виде как в многоквартирном доме он не нужен. Но как переговорное устройство, он просто необходим. Особенно если в доме живет пожилой человек, который не может выбежать на встречу гостю.

Ведь как бывает, пришел почтальон или принесли что-то курьеры. Они звякнут раз в звонковую кнопку, головой повертят и уходят, мол, дома нет никого. Похоже, они не понимают, что нужно некоторое время чтобы одеться и выйти.

А переговорное устройство будет весьма кстати, потому что можно узнать, кто пришел и зачем, и сказать, что сейчас выйду, чтобы подождали.

Но, как назло, вот таких одиночных переговорных устройств и нет в продаже. Даже на известном сейчас китайском магазине, все рассчитано на многоквартирный дом, либо дорогие «дверные видеотелефоны». Пришлось делать самому, благо паяльник умею держать с детства.

Принципиальная схема

Схема получилась очень простая, без излишних затей. Вызывное устройство мне не нужно, – на заборе уже есть звонковая кнопка, проводом связанная с обычным квартирным звонком в доме. Еще задача была, чтобы на заборе не было электроники, только небольшой динамик с пластмассовым дифузором (с бумажным размокнет от сырости), установленный в пластмассовом почтовом ящике. Он же служит и микрофоном.

Схема показана на рисунке. В основе схемы транзисторный двухкаскадный УНЧ на разноструктурных транзисторах. На транзисторе VT1 выполнен первый усилительный каскад. Сигнал с динамика, работающего как микрофон поступает на его базу через разделительный конденсатор С1.

Конденсатор С2 служит для подавления высокочастотных помех, которые могут наводиться в длинном кабеле, идущем из дома к калитке в заборе, даже в экранированном. Режим работы первого каскада по постоянному току установлен базовым резистором R1.

Рис. 1. Принципиальная схема домофона на двух транзисторах КТ3102.

Связь со вторым каскадом по постоянному току непосредственная, через резистор R3 на базу транзистора VT2 поступает напряжение смещения, которое так же зависит и от режима работы первого каскада (режим работы обоих каскадов устанавливается одновременно резистором R1). А вот по переменному току связь через разделительный конденсатор C3.

Без него, если сделать только через R3 сигнал на R3 ослабляется как на делителе напряжения и усилитель работает с недостаточной чувствительностью. Если же убрать и R3, соединив базу VT2 непосредственно с коллектором VT1, задать режим работы с наибольшим коэффициентом усиления тоже не получается. В общем, такой вариант оказался оптимальным.

Коллектор VT2 нагружен на динамик. Когда динамик не подключен усилитель не работает вообще, так как нет тока через коллектор VT2.

Источник питания – любой источник постоянного тока напряжением 9-12V, но с хорошо отфильтрованным напряжением. В конкретном случае источником питания послужил блок питания – вилка от давно испорченной телеигры «Дэнди». Он, по бирке на нем, должен вырабатывать напряжение 9V при токе 350 мА, на самом деле там на холостом ходу 12V.

Внутри блока питания только силовой трансформатор, мостовой выпрямитель и конденсатор на 1000 мкФ. Такого блока питания вполне достаточно для этой схемы. Динамиков два В1 и В2, один работает как микрофон, другой по своему прямому назначению. Один находится на заборе (в почтовом ящике), другой дома. Какой из них как будет работать, зависит от положения переключателя S1.

Переключатель S1 это старый сигнальный тумблер с двумя группами переключения. Как известно, у сигнального тумблера есть среднее нейтральное положение в котором он всегда и находится. В этом нейтральном положении он никуда не переключен.

И есть два крайних положения, в которых у него нет фиксации, то есть, рычажок нужно удерживать в переключенном состоянии, а если отпустить он вернется в нейтральное.

На схеме S1 показан в положении «слушаю». В таком положении в качестве микрофона используется динамик В1, тот, который на заборе. От него в дом идет экранированный кабель. Он через верхнюю по схеме контактную группу S1 подключен ко входу усилителя.

А динамик В2, который домашний, он через нижнюю по схеме контактную группу S1 подключен к коллектору VТ2. И работает по своему назначению, – как динамик. В таком положении S1 как на схеме можно слушать что говорит гость, ну или подслушать прохожих, остановившихся поговорить у вашей калитки.

В противоположном положении S1 будет в положении «говорю». В этом положении динамики меняются ролями. Теперь домашний динамик В2 работает как микрофон, и сигнал от него через нижнюю по схеме контактную группу S1 подается на вход усилителя. А динамик В1, который на заборе, подключается через верхнюю по схеме контактную группу S1 к коллектору VТ2. Теперь гость будет слышать что ему говорят.

Детали и налаживание

Деталей немного. Транзисторы лучше выбирать с наибольшим коэффициентом передачи. Динамики, вроде китайские, какая марка, фирма не понятно, они пластмассовые как дифузоры, так и дифузородержатели. Магниты кольцевые плоские.

На магнитах написано: «F32QxO,25W». Сопротивление 32 Ома, мощность, по всей видимости, 0,25W. Вполне возможно, что подойдут и другие с другим сопротивлением.

Но, учитывая что этим динамикам приходится работать и в качестве микрофона, чем больше их сопротивление, тем лучше. Ведь чем больше сопротивление, тем и обмотка больше витков, а это больше ЭДС при работе как микрофон. Еще желательно чтобы хотя бы В1 (тот, что на заборе) был с пластмассовым дифузором, потому что бумажный в таких условиях просто размокнет от сырости и динамик испортится.

S1 – сигнальный тумблер на два направления, с нейтралью. Впрочем, можно заменить кнопкой типа П2К или простым тумблером на два направления, но тогда нужно будет еще и выключатель питания предусмотреть, – сначала его включаете, потом переключатель в нужное положение.

Потому что без выключателя питания если у S1 нет нейтрали, либо постоянно будете слушать улицу (а слышно довольно громко). Либо кто угодно с улицы будет слышать что у вас дома. Монтаж – объемный, плату не делал, просто спаял детали между собой. Схема в корпусе висит на контактах S1.

Для связи с динамиком В1 (что на заборе) нужен экранированный кабель. Вполне подойдет самый дешевый РК-75 для телеантенн. Налаживание состоит в подборе сопротивления резистора R1 пока схема не станет работать как надо. Можно вместо R1 временно впаять переменный резистор.

Камышлов П. А. РК-09-17.

Простой домофон из запчастей от радиоаппаратуры

Схема простого самодельного домофона, собранного из запчастей от разобранной радиоэлектронной аппаратуры. Радиолюбитель тем и отличается от нормального человека, что он никогда невыбрасывает электронную аппаратуру, даже уже совсем ненужную и неисправную или частично исправную. Все может пригодится, все может обрести, так сказать, вторую жизнь.

Вот, например, старый радиоприемник с нерабочим радиотрактом или кассетный магнитофон с неисправным лентопротяжным механизмом, – ведь это готовый УНЧ с источником питания. Ну, как это можно выбросить? Ведь из него можно сделать что-то весьма полезное… например, домофон.

На рисунке 1 показана схема домофона, сделанного на основе готового УНЧ. Здесь не заостряется внимание на том, что это за УНЧ и от какого аппарата. Важно, что у этого УНЧ есть вход, достаточно чувствительный чтобы на него подать сигнал от электретного микрофона со встроенным предусилителем, и выход, рассчитанный на нагрузку динамиком.

Конечно, там есть еще и регулятор громкости, возможно и тембра, источник питания и др. Но это уже частности конкретного случая. Главное -вход и выход.

Поскольку в схеме используются два электретных микрофона М1 и М2 для них нужен источник питания. На схеме питание 12V поступает от некоего внешнего источника.

На самом деле, это может быть как внешний источник, например, сетевой адаптер, так и источник питания используемого здесь УНЧ. Причем, напряжение питания совсем не обязательно должно быть 12V, оно может лежать в достаточно широких пределах, например, 6V или 9V, 15V или другое, но не ниже 3V и не более 20V.

Соответственно может потребоваться подбор сопротивления резисторов R1 и R2 через которые поступает питание на встроенные предварительные усилители электретных микрофонов. Кстати, величинами этих сопротивлений можно в определенной степени изменять чувствительность электретных микрофонов, при налаживании, чтобы обеспечить оптимальные уровни звука.

Рис.1. Принципиальная схема домофона из деталей от радиоаппаратуры.

Кроме УНЧ и электретных микрофонов еще нужен кнопочный переключатель на два направления и два динамика либо один дополнительный динамик (если в качестве динамика ГР2 можно использовать динамик аппарата, от которого УНЧ). На входной части размещают микрофон М1 и динамик ГР1. Их для защиты от влаги можно поместить в целлофановые пакеты и так установить в корпусе.

Плюс обычная схема квартирного звонка (ЗВ1) и электрического отпорного механизма замка входной двери (Э31).

Гость, подойдя к входной двери нажимает звонковую кнопку Э1. В доме звучит звонок ЗВ1. Вы можете сразу открыть дверь нажатием кнопки S2, либо сначала поговорить с гостем, для этого нужно нажать кнопку S3. При этом на вход УНЧ подключается электретный микрофон М2, расположенный в доме, а на выход того же УНЧ – динамик ГР1 расположенный возле входной двери.

Вы можете обратиться к гостю, например спросив чего ему надо и по какому поводу он пришел. Затем можно отпустить кнопку S3 и выслушать ответ. При этом на вход УНЧ будет поступать аудиосигнал от микрофона М1, а прослушивать его вы будете на ГР2.

Если ответ устроит можно нажать кнопку S2 и впустить гостя. Если в вашем распоряжении старый ненужный, но вполне исправный чернобелый телевизор, например, «Сапфир» или какой-то другой, можно сделать даже видеодомофон. Но для этого кроме всего прочего, потребуется черно-белый аналоговый видеоглазок (ВГ1).

Видеоглазки продаются в магазинах специализирующихся на охранных системах и домофонах. Использовать веб-камеру или любую другую цифровую камеру здесь никак не получится. Нужен именно аналоговой видеоглазок со встроенным микрофоном (с четырьмя выводами, – Аудио, Видео, + 12V и GND).

Хотя, можно использовать и видеоглазок без звукового тракта (такие тоже бывают), но в этом случае, нужно будет сделать схему ЗЧ с двумя микрофонами, как показано на рис.1.

В принципе, подойдет любой исправный телевизор, и все же выбирая телевизор желательно остановиться на компактной модели. Хотя для этих целей можно пристроить даже старый ламповый «Рекорд».

Кроме того, необходимо чтобы у телевизора были низкочастотные входы для подачи сигнала от видеоплеера, а так же выход для подключения внешней акустической системы. Если таких входов нет, их необходимо сделать, согласно со схемой конкретного телевизора.

Рис.2. Схема самодельного домофона на основе телевизора.

Основой видеодомофона являются телевизор и черно-белый аналоговый видео-глазок (ВГ1). Кроме телевизора и видеоглазка еще нужен кнопочный переключатель на два направления, электретный микрофон и дополнительный динамик (в качестве динамика ГР2 можно использовать динамик телевизора).

На входной части размещают видеокамеру (в влагозащитном корпусе), динамик ГР1. Динамик для защиты от атмосферной влаги можно поместить в целлофановый пакет. Придумывая и делая корпус нужно позаботиться о гидроизоляции видеоглазка чтобы его не поливало дождем и не засыпало снегом.

Плюс обычная схема квартирного звонка (ЗВ1) и электрического отпорного механизма замка входной двери (Э31).

Гость, подойдя к входной двери нажимает звонковую кнопку S1. В доме звучит звонок ЗВ1. Вы можете сразу открыть дверь нажатием кнопки S2, либо посмотреть на экране телевизора на гостя. Вообще, схема видеокамера – телевизор работает постоянно, так что просматривать пространство возле двери вы можете в любое время.

Что бы поговорить с гостем, нужно нажать кнопку S3. При этом на вход УНЧ телевизора подключается электретный микрофон М1, расположенный в доме, а на выход того же УНЧ – динамик ГР1 расположенный возле входной двери. Затем можно отпустить кнопку S3 и выслушать ответ. При этом на вход УНЧ телевизора будет поступать аудиосигнал от микрофона видеокамеры, а прослушивать его вы будете на ГР2.

Затем можно нажать кнопку S2 чтобы впустить гостя. Таким образом, в переговорном устройстве используется УНЧ телевизора, практически так же, как в схеме на рис.1, а видеотракт работает как «дополнительная опция». Благодаря использованию готовой видеокамеры и телевизора схема получается даже слишком простой. Но работает она вполне эффективно.

В данной схеме (рис.2) напряжение питания, поступающее на видеоглазок и электретный микрофон должно быть именно 12V, потому что такое номинальное напряжение питания видеоглазка. Данное напряжение можно взять из схемы телевизора, если там есть + 12V, либо использовать дополнительный внешний источник питания, стабилизированный, с выходным напряжением 12V.

Каравкин В. РК-2015-07.

15 лучших беспроводных домашних систем внутренней связи в 2021 году

Руководство по покупке домофонных систем

Что делает домашнюю систему внутренней связи отличной?

Система внутренней связи – это любая система продуктов, которая позволяет людям удаленно общаться друг с другом в домашних условиях. Это может включать разговор через динамик и приемник, просмотр друг друга на видео или сочетание того и другого. Некоторые домашние системы внутренней связи портативны, в то время как другие предназначены для настенного монтажа или размещения на столе или столе.

Почему бы кому-то просто не позвонить другому человеку, спросите вы. Есть ряд ситуаций, когда это нецелесообразно. Это может даже разрушить вашу домашнюю обстановку. Если у вас домашний бизнес, вы, вероятно, захотите оставаться как можно более профессиональным. Крики членам семьи или коллегам в других частях дома не производят такого профессионального впечатления. Для людей с ограниченными физическими возможностями или ограниченными возможностями, которые не позволяют им легко передвигаться, домашняя система внутренней связи может помочь им общаться во время обычных и чрезвычайных ситуаций.

Домашние системы внутренней связи становятся все более распространенными модификациями домов, от маленьких до больших. Области применения разнообразны, и многие из них имеют дополнительные функции, которые нужны домовладельцам, такие как мониторинг безопасности. Дополнительным спросом пользуются домашние системы внутренней связи, которые включают видео. Несмотря на то, что они стоят дороже того, что доступно, многим домовладельцам нравится дополнительное чувство безопасности, которое дает им визуализация.

Беспроводные технологии в домашних системах внутренней связи

Одной из самых больших проблем домашних систем внутренней связи, особенно тех, которые работают по беспроводной связи, является безопасность.Насколько легко злоумышленникам «взломать» систему? Могут ли другие люди видеть или слышать ленту и знать, когда я могу быть вдали от дома? Соседи смотрят, как спит мой пожилой родитель или ребенок, по системе видеомонитора?

Большинство беспроводных систем используют домашнюю сеть Wi-Fi для соединения друг с другом. Это означает, что если ваша сеть Wi-Fi безопасна и правильно установлена, ваша домашняя система внутренней связи также будет защищена. Чем больше интеллектуальных функций включает в себя ваша домашняя система внутренней связи, тем выше уязвимость для внешних пользователей, обращающихся к ней.Одна из самых крутых функций – также одна из самых больших угроз безопасности. Я говорю о совместимости домашней системы внутренней связи с вашим смартфоном. Если безопасность системы является для вас приоритетом, дважды подумайте, прежде чем покупать систему, предназначенную для использования со смартфоном или с подключением к Интернету.

Если вы хотите сделать шаг вперед в плане безопасности, вы можете найти системы, которые используют зашифрованный канал для общения друг с другом. Он предлагает дополнительный уровень защиты, который потенциальным злоумышленникам потребуется пройти электронным способом, чтобы увидеть или услышать, что происходит в вашем доме.Для этих систем может потребоваться пароль или более сложная настройка, поэтому многие предлагают профессиональную настройку и установку. Если вы не технический гений, то, если профессионал подключит вашу систему и объяснит ее вам, деньги могут быть потрачены не зря.

Самыми безопасными вариантами являются автономные системы, которые подключаются только друг к другу. Каждый приемник внутренней связи разговаривает только с другими приемниками в системе. Это означает, что он не предлагает варианты подключения к смартфону, не поддерживает связь с приложениями и не доступен за пределами базового диапазона.Для использования системы вам потребуется доступ к ближайшему приемнику. Некоторые люди предпочитают удобство подключения к Wi-Fi или совместимость со смартфонами; вам просто нужно учитывать свои потребности и предпочтения при рассмотрении специальных функций.

Электропитание для вашей системы

Беспроводные домашние системы внутренней связи не нуждаются в проводном подключении к Интернету, но для их работы необходим источник питания. Почти все они имеют возможность подключаться к розетке, что обычно рекомендуется, если возможно, с вашим применением системы.Это гарантирует, что он останется подключенным и не разрядится в критический момент. В экстренной ситуации последнее, что вы хотите видеть, – это предупреждение о «низком заряде батареи» в домашней системе внутренней связи. Простое решение – оставлять его включенным на ночь, а когда он не используется, чтобы быть готовым к тому, чтобы в случае необходимости можно было сопровождать вас по дому.

Однако на случай отключения электроэнергии полезно иметь аккумуляторную батарею. Если в вашей системе есть резервная батарея, убедитесь, что срок ее службы соответствует вашим потребностям.Радионяни – одна из наиболее распространенных систем, которые включают портативные устройства с питанием от батарей. Если в вашей системе есть опция видеонаблюдения, постоянное включение видеопотока разряжает аккумулятор быстрее, чем использование только звука.

Домашняя автоматизация – путь в будущее

При просмотре мультфильмов The Jetsons в 1960-х годах казалось, что эпоха летающих машин и роботов-горничных была фантастической мечтой далекого будущего. Но день домашней автоматизации намного ближе, чем когда-либо думали создатели.Хотя пылесосы Roomba могут быть не такими привлекательными, как робот-домработница Jetson, Рози, вы не можете отрицать, что они пылесосят, как любимый герой сериала. Говорящие будильники, дроны, умные часы – все это технологические достижения, которые в 60-е годы считались фантастическими и существуют сегодня.

Домашняя автоматизация – это технология, которая позволяет домовладельцам удаленно управлять функциями своего дома. Современные устройства автоматизируют все, от освещения до спринклерных систем. Используя приложение для смартфонов, пользователи могут запрограммировать включение света в определенное время, заблокировать свой дом на другом конце города или даже выключить кофейник, который остается включенным, когда они идут на работу.

Многие из этих устройств можно соединить между собой. Часто требуются концентраторы, которые действуют как центральная точка управления. Это может быть приложение для смартфона или автономное устройство. Для общей домашней автоматизации существуют те же проблемы безопасности, что и для беспроводных домашних систем внутренней связи.

Домашние системы внутренней связи могут быть автономными или интегрированными в общую систему домашней автоматизации. «Умные дома», в которых несколько устройств и систем работают вместе, часто включают в себя функции безопасности и связи, характерные для домашних домофонов.Это может означать, что функцию видео в домашней системе внутренней связи можно активировать со смартфона или даже запрограммировать на начало записи в определенное время.

Домашние домофоны повышают ценность вашего дома

Если вы планируете продать свой дом в ближайшем будущем (и даже если вы этого не сделаете), домашняя домофонная система может стать ценным дополнением, которое повысит стоимость вашего дома. Многим покупателям нравятся дополнительные функции безопасности, такие как видеонаблюдение за дверным звонком или возможность общаться с домом.Для людей с ограниченными возможностями или особыми обстоятельствами это может быть требованием для их образа жизни. Это также убеждает потенциальных покупателей в том, что вы гордитесь своим домом и его улучшениями.

Другие альтернативы беспроводной домашней системе внутренней связи

Прежде чем мы рассмотрим лучшие беспроводные домашние системы внутренней связи на рынке, полезно узнать, какие другие варианты беспроводной связи доступны.

Наиболее широко доступным продуктом, служащим аналогичной цели, является домашняя система внутренней связи с проводным подключением.Проводная домашняя система внутренней связи может быть менее дорогой и иметь больше доступных станций. Очевидным недостатком системы такого типа является дорогостоящая и трудоемкая установка. Если у вас уже есть проводная система в вашем доме, вы можете подумать о том, чтобы установить другую аналогичную, когда пришло время заменить или обновить. Но если вы смотрите на новую систему, скорее всего, вам подойдет беспроводная система. Установка будет намного проще (во многих случаях просто подключи и работай).

Беспроводные системы также позволяют домовладельцам брать их с собой в переезд.Все, что вам нужно сделать, это собрать станции и оборудование Wi-Fi. Когда вы окажетесь в новом доме, просто распакуйте и подключите, чтобы сразу начать пользоваться. Если у вас настенная станция, снять ее часто так же просто, как сфотографировать ее со стены. У вас осталось небольшое отверстие, которое нужно залатать и закрасить. После того, как вы это сделаете, никто не узнает, что ваша беспроводная домашняя переговорная станция когда-либо была там. Если вы не хотите выполнять дорогостоящую задачу по удалению всех проводов и ремонту стен, проводная система останется с домом, когда вы ее продадите.

Типы беспроводных систем внутренней связи

Аудио:

Аудиосистемы внутренней связи позволяют пользователям устно общаться из одной области дома в другую. Большинство из них оснащены двусторонним динамиком и панелью управления. Это, как правило, более простые модели домашних домофонов с меньшим количеством специальных функций, но иногда это все, что вам нужно. Некоторые аудиосистемы предлагают возможность подключения к смартфону и домашней автоматизации, но большинство из них являются автономными.

Плюсы:

• Множество опций от различных проверенных брендов
• Доступно больше систем с большим количеством каналов
• Эта технология доступна дольше, что позволяет компаниям улучшать свои продукты
• Обычно более бюджетные

Минусы:

• Нет возможности видеомониторинга
• Простой интерфейс имеет меньше специальных функций
• Не лучший выбор, если вы хотите использовать свою систему для мониторинга безопасности

Видео:

Видеосистемы имеют как видео, так и аудио имеется в наличии.Они имеют многие из тех же функций, что и аудиосистемы, с некоторыми дополнительными функциями. Системы, которые подключаются к Wi-Fi или другим интеллектуальным устройствам, также могут разрешать исходящие звонки. Самые высокотехнологичные устройства даже подключаются к Интернету, что позволяет пользователям делать все, от проверки электронной почты до игр.

Плюсы:

• Возможность видеонаблюдения (системы безопасности, присмотр за детьми)
• Связь с другими устройствами и домашняя автоматизация
• Дополнительные интеллектуальные функции

Минусы:

• Обычно дороже, чем аудиосистемы
• Меньше вариантов для мульти -канальные или коммерческие системы
• Могут быть менее безопасными, так как многие полагаются на Wi-Fi для своих расширенных функций.

Особые функции, которые следует учитывать

Те, кто интересуется беспроводной домашней системой внутренней связи, имеют широкий спектр доступных опций.Самое важное, что нужно знать перед тем, как сделать выбор, – это решить, какие специальные функции вам могут понадобиться или вы захотите. Подумайте, как вы планируете использовать систему и где будет находиться каждая станция. Ниже приведены наиболее общие особенности и рекомендации.

Несколько каналов

Некоторые домашние системы внутренней связи используют небольшое количество каналов для связи. В самых базовых моделях для всех станций доступен только один канал. Это означает, что пользователи могут разговаривать со всеми другими станциями в системе, но не могут делать частные вызовы друг другу.Несколько каналов позволяют пользователям вызывать другого приемника в системе или всей системе. В зависимости от ваших потребностей, это может быть функция, которую вам нужно искать. Использование в офисе или дома в большой семье часто означает, что необходимо несколько каналов, чтобы личные разговоры оставались конфиденциальными.

Для тех, кому нужно больше двухточечных вызовов, система с несколькими каналами может быть подходящим решением. Некоторые из самых современных домашних систем внутренней связи предлагают до 20 отдельных каналов. Это означает, что 20 разных пользователей могут звонить друг другу по отдельности без широковещательной передачи на всю сеть.При необходимости они также могут вызывать небольшие группы пользователей или даже всю систему. Это может быть излишним для обычного домашнего использования, но вы должны подумать о своих потребностях в этой области.

Перед покупкой домашней домофонной системы также лучше подумать о том, как вы планируете использовать систему в будущем. Возможно, сейчас вас устраивает небольшое количество каналов, но как насчет нескольких лет? Если у вас есть планы по расширению семьи или к переезду стареющих родителей в ваш дом, вы можете пожелать, чтобы у вас возникла система с более широкими возможностями.Вместо того, чтобы заменять вашу систему каждые несколько лет, может быть лучше инвестировать в домашнюю систему внутренней связи, которую вы сможете использовать в течение длительного времени.

Long-Range

Если у вас есть особенно большой дом или удаленное здание на вашем участке, которое вы хотите подключить к домашней системе внутренней связи, вам может потребоваться система, которая может похвастаться большим диапазоном подключения. Сарай или мастерская – отличное место для домашней переговорной станции. Это особенно верно, если вы планируете выполнять проекты, связанные с электроинструментами, огнем или другими потенциально опасными действиями.Домашняя система внутренней связи может позволить вам перезвонить и попросить о помощи в экстренной ситуации, даже если вы не можете покинуть место. Системы видеонаблюдения могут даже позволить тем, кто находится дома, следить за чрезвычайными ситуациями, которые могут вообще помешать вам обратиться за помощью.

Если в вашем доме кирпичные или оштукатуренные стены, которые толще, чем современный гипсокартон, и потребляют больше энергии для прохождения сигналов, радиус действия вашей системы может быть еще меньше. Прочтите отзывы клиентов, чтобы увидеть, какой диапазон они нашли при фактическом использовании каждой системы, и сравните его с рекламируемым диапазоном.Часто заявленный диапазон основан на прохождении сигнала через открытое пространство, а не через стены, листву и другие препятствия, которые могут уменьшить фактический диапазон.

Если ваша система использует домашний Wi-Fi, у вас может быть возможность приобрести дополнительный повторитель Wi-Fi для увеличения диапазона. Это дополнительные затраты, но они могут стоить того, чтобы получить максимальную производительность от вашей новой домашней технологии внутренней связи. Домашние системы внутренней связи, которые не используют сеть Wi-Fi, полагаются на технологию внутри самих устройств для связи друг с другом.Перед покупкой узнайте ассортимент вашего оборудования и убедитесь, что он достаточен для ваших нужд.

Связь с другими устройствами

С точки зрения безопасности, автономная система, которая подключается только к другим устройствам в домашней системе внутренней связи, является наиболее безопасной и трудной для проникновения потенциальных злоумышленников. Но некоторые пользователи, у которых нет таких серьезных потребностей или проблем в области безопасности, предпочли бы систему, которая взаимодействует с другими интеллектуальными устройствами.

Некоторые из новейших продуктов на рынке подключаются к другим устройствам домашней автоматизации.Некоторые могут воспроизводить музыку, смотреть видео из Интернета или управлять умными устройствами по всему дому с помощью всего лишь словесной команды. Системы, которые подключаются к смартфону, становятся все более популярными. Эти продукты позволяют пользователям удаленно получать доступ к своим видео- или аудиоканалам, используя любое соединение Wi-Fi. Это наименее безопасный способ использования домашней системы внутренней связи, но он может быть именно тем, что вам нужно.

Ночной режим

Если вы планируете использовать видеосистему домашнего интеркома в темной комнате, например, со спящим младенцем или пожилым человеком, нуждающимся в наблюдении, важно знать, есть ли у этого видео режим ночного видения. .Некоторые из них могут автоматически переключаться в ночной режим, позволяя пользователям по-прежнему видеть темную комнату. Если в вашей системе есть ночной режим, это должно быть четко указано в описании продукта.

Надежность

Хотя это не «особенность», поиск надежного продукта, безусловно, является важным фактором при покупке домашней системы внутренней связи. Если подключение нестабильно или батарея быстро истощается, вы не сможете рассчитывать на свое оборудование, когда оно вам понадобится.Нечеткое аудио и видео – одна из самых частых жалоб недовольных клиентов. Убедитесь, что вы четко слышите звук, смотрите видео, если ваша система имеет такую ​​функцию, и что она не часто сбрасывает сигнал. Отзывы клиентов в Интернете могут стать отличным ресурсом при выборе системы для покупки.

Использование для беспроводных домашних систем внутренней связи

Связь:

Это основа домашней системы внутренней связи. Все они используются для определенного вида общения, будь то активное общение с другими пользователями или пассивное наблюдение или прослушивание того, что происходит у вас дома.При рассмотрении функций подумайте о своих коммуникационных потребностях. Вам нужна возможность общаться с большим количеством пользователей? Вам нужно видеть и слышать, что происходит в другой комнате? Вам нужно иметь возможность звонить из нижнего блока? Все эти коммуникационные потребности будут определять тип системы, который лучше всего подходит для вас.

Домашняя безопасность:

Многие из тех, кто изучает беспроводные домашние системы внутренней связи, хотят, чтобы функции безопасности были включены во многие современные продукты.Если вы планируете использовать свою систему для поддержания и контроля безопасности вашего дома, вам, вероятно, понадобится система с функцией видео. Они, как правило, дороже, чем варианты только со звуком. Подумайте о том, что уместится в вашем бюджете, и расставьте приоритеты в этих функциях. Домашние системы внутренней связи, которые можно использовать для наблюдения за безопасностью дома, такие как видеодомофоны, являются одной из самых продаваемых функций домашней автоматизации, когда приходит время продавать свой дом.

Радионяня:

Радионяня имеет собственный рынок, но многие домашние системы внутренней связи можно использовать для отслеживания детей в доме.Общие функции, которые родители ищут в домашней системе внутренней связи, которую можно использовать в качестве радионяни, включают функцию видеонаблюдения и возможность брать монитор с собой по дому. Общие проблемы включают защиту от нежелательных наблюдателей, что делает автономные системы, которые не используют домашнюю сеть Wi-Fi, отличным вариантом. Те же соображения и системы можно использовать и для ухода за пожилыми людьми в домашних условиях.

Внешний мониторинг:

Вы любите домашнюю автоматизацию и вас волнует возможность управлять своим домом со своего смартфона? Возможно, вам подойдет система, совместимая с внешним мониторингом.Эти продукты позволяют вам видеть и контролировать их из любого места с помощью простого Wi-Fi-соединения. Как правило, они не так безопасны, поскольку для поддержания связи они полагаются на сети Wi-Fi. Но это дает вам возможность позвонить в свой дом с улицы или даже через город.

Беспроводной дверной звонок:

Домашние системы внутренней связи могут использоваться для связи между комнатами и частями дома. Также их можно использовать как умный дверной звонок. Варианты видеодомофона, которые подключаются к домашней системе внутренней связи, особенно популярны, поскольку они позволяют домовладельцам видеть, кто находится у двери, прежде чем открывать ее.Это может обезопасить домовладельцев. Многие также имеют функцию записи, то есть видео может быть доступно, если злоумышленник попытается проникнуть в дом или если пакет украден с крыльца. Эти видеозаписи использовались для поимки преступников и предупреждения соседей о потенциальных угрозах.

Установка на открытом воздухе:

Некоторые системы специально предназначены для работы на открытом воздухе с элементами. Если вам нужна система внутренней связи, которая включает в себя ваш внутренний дворик, двор или другое открытое пространство, убедитесь, что она может выдерживать дождь, солнце и ветер, которые возникают в этих местах.Пыль и колебания температуры также могут повлиять на качество звука и видео, даже сделав станцию ​​неработоспособной, если они станут достаточно плохими. Отзывы клиентов об использовании снова могут стать ценным ресурсом, чтобы увидеть, как разные продукты выдерживают испытания.

Заключение

Домашние системы внутренней связи – часть будущего домашней автоматизации. Если вы хотите повысить безопасность своего дома, проверить пожилого родственника или маленького ребенка или просто пообщаться с членами семьи в течение дня, беспроводная домашняя система внутренней связи может быть простой в установке и использовании.Перед покупкой важно подумать о том, для чего вам нужна ваша система.

Видео или аудио? На открытом воздухе или в помещении? Нужны дополнительные функции безопасности? Подумайте о том, какие специальные функции вам могут понадобиться или понадобятся, а также о том, сколько вы готовы потратить на систему, чтобы найти идеальную настройку для ваших нужд. Поскольку технология домашней автоматизации продолжает совершенствоваться, новые функции обязательно появятся и появятся на рынке. Цены также снижаются, поскольку эта технология становится более эффективной в производстве и растет конкуренция.

У вас есть домашняя беспроводная система внутренней связи, которая вам нравится? Или даже тот, который, по вашему мнению, работал лучше? Дайте мне знать в комментариях, чтобы я мог это проверить!

Простая схема внутренней связи

Самая простая форма схемы внутренней связи заключается в использовании микрофона, питающего усилитель, который, в свою очередь, питает динамик на другом конце.

Когда удаленный конец хотел связаться с первой станцией, они говорили в микрофон, который управлял вторым усилителем на удаленном конце, и он передавался по проводам на местную станцию.

Однако, чтобы избежать “завывания”, необходимо убедиться, что только один конец говорит в одно и то же время. Поскольку это средство не может быть легко встроено, мы можем значительно сэкономить на схемах, используя только один усилитель. и два динамика.

The Circuit Design

Усилитель и один из динамиков расположены на главной станции. На удаленной станции (часто известной как «подчиненная станция») находится только динамик и вторая батарея.

Поскольку мы используем два динамика, которые, конечно, имеют низкий импеданс, необходимо разработать специальный усилитель с низким входным и низким выходным сопротивлением, а также (по разным причинам) один контакт каждого динамика должен быть общим. к отрицательной линии.

Как это работает

При загрузке в систему внутренней связи мы видим, что ведомое устройство состоит из батареи PP3, громкоговорителя и двухпозиционного переключателя. Отрицательная сторона батареи подключена к одному концу динамика, а три провода ведут к главному устройству.

Эти три провода могут быть значительной длины, так как потери будут очень небольшими, так как сопротивление источника динамика низкое, как и в случае с батареей; ему нужен очень длинный провод перед d. c. сопротивления достаточно, чтобы вызвать заметное падение напряжения.

В режиме ожидания, когда ни одна из станций не выполняет вызов, SW1 в ведомом устройстве разомкнут. Когда ведомое устройство желает вызвать ведущее устройство, оно закрывается, и B1 подает напряжение на усилитель через один из соединительных проводов.В главном устройстве, в режиме ожидания, SW2 находится в показанном положении, и поэтому громкоговоритель подчиненного устройства подключен к эмиттеру Tr1.

Этот транзистор подключен в режиме общей базы, и типичное входное сопротивление транзистора, подключенного таким образом, мало, обычно около 50 Ом. Это тогда близко соответствует импедансу динамика, который (как будет видно из списка компонентов) должен быть между 35 и 80 Ом.

Эти импедансы довольно часто встречаются в маленьких динамиках. Можно использовать большие динамики, они, как правило, более эффективны, но это усложняет конструкцию.Выход первого каскада подключен через C2 к следующему каскаду усиления Tr2, который подключен в режиме общего эмиттера.

Коллекторная нагрузка этого транзистора довольно мала и также требует точного выбора. Этот каскад подключается к Tr2, который представляет собой инвертированный PNP-транзистор. Сборщик этого идет через коммутатор к локальному динамику, и, таким образом, речь на удаленном конце слышна без какого-либо локального переключения. Когда мастер желает вызвать подчиненное устройство, включается переключатель SW2.

Это сначала подключает локальную батарею к усилителю через SW2c. Во-вторых, выход третьего транзистора подключается к удаленному громкоговорителю, а в-третьих, местный громкоговоритель подключается к входу усилителя. Произойдет та же операция, но на этот раз в удаленном громкоговорителе слышна локальная речь.

Причина, по которой одно из устройств называется «главным», заключается в том, что переключатель SW2 имеет приоритет над переключателем подчиненного устройства. Если удаленный конец выполняет переключение во время разговора ведущего, все это означает подачу двух батарей в усилитель, и никаких изменений не происходит.

Ток потребления простой цепи внутренней связи довольно высок, но это не имеет значения, поскольку домофон вряд ли будет использоваться постоянно. Оба переключателя должны быть подпружинены, чтобы во время разговора переключатель нужно было удерживать в нажатом положении; по окончании разговора переключатель отпускается, и устройство выключается.

Значение R4 несколько критично. Это контролирует смещение на третьей ступени, и важно, чтобы ток покоя был правильного уровня.Если слишком низкий, будут серьезные искажения, если слишком высокое качество будет прекрасным, но транзистор будет потреблять очень большие токи, которые очень быстро разрядят батареи или даже повредят транзистор.

Значение B2 Ом является типичным, но его фактическое значение должно быть найдено экспериментально; при необходимости вместо него можно использовать переменный резистор.

Значение должно быть наименьшим, совместимым с приемлемым качеством речи, но никогда не должно превышать 20 мА при измерении с помощью измерителя.

Даже этот уровень покоя довольно высок, и по этой причине Tr3 должен быть оснащен радиатором.

Схема домашней внутренней связи

Эта конкретная домашняя схема внутренней связи работает с простым трехтранзисторным усилителем, который обеспечивает значительную выходную мощность высокого класса (по стандартам внутренней связи), а также достаточную выходную мощность в несколько десятков милливатт.

Как стандартный процесс, наряду с компоновкой внутренней связи, громкоговоритель на каждой станции также выполняет функцию микрофона с подвижной катушкой при «посылке».

Положение SW2 определяет, возможно, подчиненное устройство «отправляет», а главная станция принимает, или наоборот. В идеале это был бы подпружиненный переключатель, который часто мгновенно возвращается в положение приема при разряде.

Это позволяет удаленному устройству связываться с главным, если пользователь выключает SW1, чтобы подключить питание через B1 к усилителю, а затем передает в микрофон, чтобы привлечь внимание человека на главной станции.

Если SW1 не является подпружиненным переключателем, его можно оставить в режиме «отправки», не позволяя удаленной станции вызывать основной. SW3 – это стандартный выключатель на главной станции.

Усилитель представляет собой трехфазный блок емкостной связи между каскадами. Используется стандартный базовый входной каскад (Q1), поскольку он обеспечивает низкий входной импеданс.

Это действительно желательно, поскольку сводит к минимуму случайное улавливание линейного гудения и радиопомех в соединительном кабеле, а также обеспечивает хорошее согласование с микрофонами.

Эти двухкаскадные усилители обычно являются несложными обычными эмиттерными усилителями. C4 ослабляет высокочастотную характеристику домашней цепи внутренней связи, что также способствует устойчивости.

Кроме того, это может помочь избежать прорыва RF. Прототип был опробован вместе с подключением кабелей длиной около 10 метров и дал совершенно отличные результаты.

При необходимости он будет дольше работать с соединительными кабелями. Необходим трехжильный соединительный кабель.

2-сторонняя система внутренней связи

Один из наиболее полезных способов доставить сообщение, не прерывая вашу работу или идя пешком, чтобы доставить сообщение лично, – это использовать внутреннюю связь.

На рисунке 1 представлена ​​электрическая схема двухстанционной внутренней связи. Будучи чрезвычайно простым, он также имеет уникальные компоненты, которых нет в других коммерческих приложениях.

На устройство обнаруживается только одна микросхема и одна обычная функция тумблера с пружинным возвратом для активации функции РАЗГОВОР / СЛУШАТЬ.Когда домофон находится в нормальном положении для прослушивания, утечка тока из аккумулятора не будет. Кроме того, в качестве линии передачи между устройствами можно использовать всего два кабеля. Что более интересно, вы можете подключить до четырех устройств в двухпроводной схеме.

Как работает схема

Крошечный всенаправленный электретный микрофонный элемент обнаруживает аудиосигнал и устраняет необходимость в сопрягающем трансформаторе. Кроме того, отпадает необходимость в дополнительных переключающих контактах для переключения одного компонента датчика / вывода между входной и выходной схемами.В стандартном домофоне один динамик и согласующий трансформатор используются как для обнаружения звука, так и для вывода звука. Но в нашем методе схема так же хорошо работает с недорогими компонентами и простой сборкой.

Через C1 входной аудиосигнал проходит на потенциометр громкости R2. После этого он направляется на вход усилителя IC (U1 – низковольтный усилитель мощности звука LM386). Затем усилитель усиливает сигнал примерно в 200 раз. Выход U1 подключен через C4 к одному контакту переключателя S1-b.С этого места сигнал направляется на другие динамики внутренней связи через двухжильный соединительный кабель. Каждый домофон питается от отдельной батареи 9 В.

В режиме ожидания устройство внутренней связи находится в положении СЛУШАТЬ, а их динамики соединены двухжильным кабелем. В этом состоянии ни на одну из двух станций не подается питание. В тот момент, когда одна из переговорных станций переводится в положение РАЗГОВОР, аккумулятор подключается, и выход усилителя подается на динамик внутренней связи.Это происходит в конце ком-линка через двухжильный кабель.

Конструкция

Конструкция домофона довольно проста. Учитывая меньшее количество компонентов и несложную конструкцию, вы можете легко сконструировать схему так, как вам нравится. Com-ссылка является подходящим проектом для сборки печатной платы и помогает вам понять ее расположение. В качестве альтернативы вы также можете использовать перфорированную плату и вставные штифты. Какой бы вариант вы ни выбрали, рекомендуется использовать разъемы IC для усилителей LM386.

Эта схема может быть помещена в любой корпус. Однако использование пластикового футляра намного дешевле и с ним проще работать. Вам просто нужно прикрепить элементы электретного микрофона, динамики и переключатели, обращенные вперед. Скорее всего, вам нужно будет назначить громкость разговора только один раз, чтобы R2 тоже можно было поместить в корпус. Таким образом можно предотвратить падение коэффициента усиления до нуля.

Как тестировать

Во время фазы тестирования вашей двусторонней схемы внутренней связи просто соедините две станции вместе с помощью двухжильного провода.Важно соблюдать дистанцию ​​не менее 10 футов, чтобы уменьшить акустическую обратную связь. После этого вы должны установить R2 в его среднее положение, прежде чем устанавливать переключатель любой из станций в положение РАЗГОВОР. Громко говорите в микрофон и отрегулируйте R2 для получения четкого выходного уровня в динамике другого устройства. Наконец, вы должны сделать то же самое, но в обратном порядке, используя другой домофон.

Простая схема сети внутренней связи | Самодельные схемотехнические проекты

В статье, представленной ниже, описывается очень простая система внутренней связи, которую можно очень дешево построить и установить в любом нужном месте.В схеме используется только одна микросхема и очень мало других компонентов для всей сборки.

Как это работает

Если вы ищете простую и недорогую систему внутренней связи для домашней установки, вам понравится описанный проект.

Схема использует только одну микросхему для целей усиления и пару динамиков вместе с несколькими пассивными компонентами для получения предполагаемой схемы приложения внутренней связи.

Как видно на рисунке, вся схема вращается вокруг микросхемы LM380, которая является еще одной универсальной микросхемой усилителя, как и ее младший брат IC LM386.

ИС производится по:

Однако эта микросхема даже лучше, поскольку требует очень мало внешних компонентов для реализации действий усилителя.

На схеме мы видим, что вход микросхемы подключен к небольшому громкоговорителю через небольшой выходной трансформатор.

Выход микросхемы также подключен к громкоговорителю.

Переключатель DPDT настроен и подключен к двум динамикам таким образом, что вся схема работает как двусторонняя система внутренней связи.

Подключенные громкоговорители действуют как устройства, воспроизводящие речь, а также как микрофоны для улавливания звуковых сигналов для усиления на другом конце.

Правый динамик является ведущим, а динамик, подключенный на другом конце, предназначен для удаленной установки.

Когда переключатель установлен в сторону режима разговора, главный динамик ведет себя как микрофон, а звуковой сигнал объявляется и слышен через удаленный динамик.

Когда переключатель установлен в положение режима прослушивания, вся консервация, которая может происходить вокруг удаленного динамика, передается и может быть услышана через главный динамик.

T1 – это не что иное, как небольшой выходной трансформатор аудиосигнала, который можно легко купить на рынке, обмотка с более низким импедансом идет к динамику, а сторона с более высоким импедансом подключается к входу IC.

Принципиальная схема

Простое переговорное устройство с использованием транзисторов

Простое переговорное устройство также может быть построено с использованием пары транзисторов, как показано ниже:

Для полного объяснения вы можете обратиться к этой статье

Простая транзисторная схема внутренней связи | Электросхема.com

В этом посте я покажу вам простую транзисторную схему внутренней связи. Представьте, что в вашем доме много лестниц. Тебе нужно позвонить своим детям. Но вы заняты готовкой. Как хорошо, если можно легко общаться друг с другом через домофон?

Уже сейчас у нас есть мобильный. А ты что? Изобретатель электроники.

Создайте свою ценность. Сделайте свое свободное время ценным. Создав этот проект.

Рекомендовано: Узнайте, что здесь работает транзистор

Конечно, не надейтесь увидеть от меня жесткую схему.

Эта схема состоит только из нормальных компонентов. Так легко построить и дешевле, чем IC. Иногда они есть в ваших магазинах.

И они идеально подходят для небольшого дома

Это помогло нам легко общаться друг с другом, не гуляя и не крича до тех пор, пока не заболит горло.

Хотите узнать больше сейчас?

Посмотрите:

Как это работает

На схеме вы увидите три транзистора и только несколько других частей. Вместе они служат как приемником, так и передатчиком.

Рисунок 1: Простая схема внутренней связи с использованием трех транзисторов

Вы можете сомневаться, как они работают. Позвольте мне вам объяснить.

Прежде всего, вам нужно иметь 2 контура и соединить их вместе.

Посмотрите на блок-схему ниже.

Предположим, что мы хотим, чтобы в цепи 1 сначала был передатчик. Нажмите S1, чтобы поговорить. Он определяет, что схема 1 работает как передатчик.

Этот громкоговоритель (8 Ом) будет микрофоном. Мы говорим в это.Отправить голосовой сигнал на схему. Его катушка внутри вызывает колебание, генерирующее крошечную сигнальную волну.

Подключена батарея на 4,5 вольта, которая ни на что не влияет на динамик или схему. Потому что это постоянное напряжение, которое будет блокироваться конденсаторами-C2.

Сигнал переменного тока от динамика поступает на C2 и резисторы-R5.
Затем введите базу Q3.

Какие транзисторы Q3 и Q2 действуют как схема усилителя с высоким коэффициентом усиления.

Затем они пошлют сигнал на привод Q1, чтобы управлять током, протекающим от Интеркома, другим током.

И также будет проходить через динамик внутренней связи приемника (контур 2). Динамик также издаст звуковой сигнал.

Аккумуляторная батарея на 4,5 В цепи приемника (цепь 2) является источником питания цепи передатчика и динамика, которые соединяют только провода вместе.

Изменить разговор на Слушать

Если вы не понимаете. Объясняю путаницу.Вы пытаетесь записать в схему домофона другую, подключенную к той же цепи.

Но переключатель положения S1 контура 1 является положением «прослушивание». И переключите контур 2, S1 на «разговор».

Работа будет чередоваться с вышеуказанной.

Посмотрите:

Понимаете лучше.

Частотная работа этой схемы предназначена для частотного диапазона, по человеческому голосу, от 200 Гц до 3 кГц

Строительство и применение

Перед созданием этого проекта.Нужно понимать, что в нем меньше звука. Но для тихого дома хватит.

В этом проекте используется несколько деталей, поэтому их можно собрать на перфорированной плате.

Или можно сделать разводку печатной платы (в натуральную величину). Затем проводка и различные компоненты могут быть рассмотрены в примере на рисунке 3 – компоновка компонентов на печатной плате.

Рисунок 2 Односторонняя компоновка печатной платы фактического размера

Рисунок 3 Компонентная компоновка печатной платы

Соберите эту схему.Вы должны начать с самого низкого. Чтобы выглядеть красиво и легко строить. Начнем с резисторов и вроде как постоянно на высоком уровне.

Для устройств разной полярности. Будьте осторожны в монтажной схеме.

Перед размещением этих компонентов установите полярность на печатной плате, и детали будут совпадать.

Т.к. если поставить назад, это может привести к повреждению оборудования или цепи.

Как проверить полярность и устройство ввода.

Паяльник меньше 40Вт.И использование свинцового припоя, содержащего свинец и олово в соотношении 60/40. В том числе необходимость иметь флюс внутри свинца.

Если проводка между приемником и передатчиком очень далеко. И измерьте сопротивление обоих проводов примерно 0,25 Ом.

Вы также можете добавить напряжение 6-вольтовой батареи, и батарея размера D может работать дольше, чем батарея размера AA.

Или если вы хотите сэкономить электроэнергию, используя аккумулятор на 1,5 вольта 2 шт. Это все еще работает.

Список компонентов

C1: 0.001 мкФ 50 В Керамика или майлар
C2: 0,1 мкФ 50 В Керамика или майлар
C3: 100 мкФ 16 В, электролитический
Q1: BD140, 80 В 1,5 А Транзистор PNP
Q2, Q3: BC549, 45 В 100 мА Транзистор NPN
0,25 Вт или 0,5 Вт резистор, Допуск 5%
R1: 1 Ом
R2: 150 Ом
R3, R5: 1K
R4: 2.2M

Переключатель; однополюсный, двойной ход (SPDT) (3 полюса, два хода.)
Провода, динамик 8 Ом 0,25 Вт, аккумулятор с держателем аккумулятора

Примечание:
Не забудьте купить два комплекта для второй машины.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Как установить домашнюю систему внутренней связи на дешевом

Когда люди хотят установить домашнюю систему внутренней связи, они пойдут на готовое решение. Домашняя система внутренней связи может стоить от 150 до 1000 долларов.

С помощью нескольких гораздо менее дорогих устройств вы можете создать свою собственную домашнюю систему внутренней связи. Это требует немного дополнительной работы, но может сэкономить вам много денег.

Система внутренней связи для смартфона

Поскольку у каждого в вашем доме, вероятно, есть смартфон, имеет смысл использовать их в качестве домашней системы внутренней связи.

Это решение вообще не требует приобретения какого-либо оборудования. Все, что вам нужно сделать, это загрузить приложение рации, которое работает как на Android, так и на iOS. Хороший выбор – Зелло. Вы можете скачать приложение рации Zello для Android или iPhone.

Чтобы создать домашнюю систему внутренней связи, просто создайте группу и добавьте контакты людей, которые живут в вашем доме.Начать голосовой разговор со всеми в доме так же просто, как нажать на значок микрофона и начать разговор.

Каждый, у кого есть приложение, получит на свой телефон уведомление о новом сообщении. Они могут прослушать вашу трансляцию и ответить, нажав на значок микрофона.

Это один из самых простых способов использования домофонной системы в доме без каких-либо затрат или необходимости установки и настройки любого оборудования.

Zello – не единственное решение.Вот список кроссплатформенных бесплатных приложений на выбор:

• Online Walkie Talkie Pro : загрузить для Android и iOS
• Voxer Walkie Talkie Messenger : загрузить для Android и iOS
• TiKL Touch Talk Walkie Talkie : загрузить для Android и iOS
• HeyTel : загрузить для Android и iOS

Домашняя переговорная система с динамиком Bluetooth

В наши дни на рынке так много динамиков Bluetooth, что цены резко упали.Вы можете купить несколько динамиков Bluetooth и разместить их по всему дому всего за 40-60 долларов за штуку.

Любой человек в доме может легко подключиться к этим динамикам со своего телефона или компьютера через Bluetooth.

После того, как вы настроили и включили динамики Bluetooth, последним шагом в настройке этой домашней системы внутренней связи является установка приложений громкоговорителей Bluetooth. Например, приложение Bluetooth Loudspeaker позволяет использовать микрофон телефона для трансляции вашего голоса на динамики Bluetooth в доме.

Единственным недостатком этого типа домашней системы внутренней связи является то, что она работает только в одном направлении. Вы можете транслировать свой голос всем в доме, но они не могут ответить.

Этот вид системы по-прежнему полезен для таких вещей, как вызов всех на ужин, отправка аварийных сигналов или любой другой связи, для которой требуется только одностороннее объявление.

Другие приложения, которые могут помочь вам транслировать свой голос со смартфона на динамики Bluetooth, включают:

• Громкоговоритель : Загрузить для Android
• Мегафон : Загрузить для iOS
• Громкоговоритель Bluetooth : Загрузить для iOS
• Микрофон к динамику : Загрузить для Android

Google Home / Alexa Home Intercom System

Если у вас уже есть концентратор Google Home или система Alexa, у вас уже есть все необходимое для домашней системы внутренней связи.

И Google Home, и Alexa предлагают функцию, которая позволяет транслировать на всех динамиков в доме.

После настройки концентратора Google Home и мини-колонок вы можете отправлять системные команды с помощью Google Assistant на своем телефоне.

Одна из них – это «широковещательная» команда, которая позволяет отправлять любое сообщение всем динамикам Google Home в доме. Все, что вам нужно сделать, это произнести всю команду в свой телефон:

«Окей, Google, транслируй всем, пора ужинать!»

Будет транслироваться все, что вы сказали после слова «трансляция».

С помощью Alexa у вас есть несколько способов отправить трансляцию на все устройства Alexa в доме.

Alexa принимает две команды из приложения Amazon Alexa для отправки широковещательного сообщения всем динамикам Alexa в доме.

Вы можете сказать:

«Алекса, объявляй, что мы уходим в дом к бабушке!»

Alexa будет транслировать все, что вы говорите после слова «это», на все устройства.

Кроме того, вы можете сказать:

«Алекса, транслируйте, привет всем, ужин на столе!»

Будет транслироваться все, что вы сказали после слова «трансляция».

Как и решение Bluetooth, это одностороннее вещание. Однако, поскольку каждый в доме, кто использует приложение, также может отправлять трансляции на вашу новую домашнюю систему внутренней связи.

Настольная домашняя система внутренней связи

Еще одно дешевое решение для установки домашней системы внутренней связи – использование всех компьютеров в вашем доме.

Вы можете загрузить специальное программное обеспечение на любой компьютер в вашем доме. Затем используйте эти компьютеры для рассылки сообщений всем.

Одним из примеров такого программного обеспечения является Desktop Intercom.

Он общается с другими устройствами в вашей сети через UDP через порт 1550. Итак, когда вы впервые устанавливаете программное обеспечение, оно открывает окно, которое поможет вам открыть UDP через порт 1550 на брандмауэре вашего ПК.

Просто установите его на все системы в вашем доме. Он доступен как для Mac, так и для Windows. Как только он запустится на всех компьютерах, вы можете отправить широковещательную рассылку с любого из этих компьютеров на все остальные.

Программа автоматически обнаруживает все остальные компьютеры с установленным Desktop Intercom.Вы можете отправлять широковещательные сообщения на все эти компьютеры одновременно.

Большинство подобных программ для служебной связи для настольных ПК не являются бесплатными. Однако это довольно недорого. Вы можете купить шесть лицензий для дома менее чем за 10 долларов.

Другое настольное программное обеспечение внутренней связи, доступное по той же цене, включает следующее:

• Офисная внутренняя связь: система внутренней связи ПК-ПК, которая работает так же, как радио CB.
• Free Intercom: это бесплатное приложение для внутренней связи, которое было протестировано несколькими блоггерами на отсутствие вирусов.
• IntraMessenger: Включает функцию ShoutBox, которая позволяет вам разговаривать голосом между компьютерами.
• Unity Intercom: Требуется сервер Unity, но позволяет вам общаться с другими пользователями в любом месте в Интернете.
• Настольный интерком: это программное обеспечение для Mac, которое позволяет транслировать свой голос на любой другой компьютер в сети, на котором установлено это программное обеспечение.

Создайте свою собственную домашнюю систему внутренней связи

При наличии всех устройств, имеющихся в современном доме, покупать аппаратную домашнюю систему внутренней связи не требуется.А следуя приведенным выше советам, вы можете сэкономить много денег.

Выбранный вами вариант зависит от того, какие устройства у вас уже есть дома. Кроме того, ваш уровень опыта в настройке оборудования или программного обеспечения. Какой бы вариант вы ни выбрали, он будет дешевле, чем стандартная система.

Простой домофон

Простой домофон

Это простой самодельный домофон (также называемый переговорным устройством, двусторонней связью или домофоном). Он достаточно громкий, голос надежно слышен в нескольких метрах от него, поэтому вместо трубки можно использовать динамик.Громкоговорители для простоты используются также как микрофоны. Усилитель и блок питания только с одной стороны, переключение осуществляется с помощью реле DPDT a (SPST) переключатель. Конечно, вы можете опустить реле и использовать переключатель DPDT. Я использую реле, потому что переключатель DPDT труднее достать. Обычно реле переключается в положение приема, но на удаленной стороне переключатель замкнут, так как это нормально замкнутый (NC) переключатель od. Таким образом, небольшое сопротивление катушки динамика заземляет основание первого транзистор. Таким образом, он закрыт, следовательно, второй транзистор также закрыт и ток не течет.Через резистор 1M протекает только очень небольшой ток, поэтому устройство может быть постоянно подключен к аккумулятору. Батареи на 9 В должно хватить минимум на один год. После нажатия кнопки NC на выносной стороне динамик подключается через конденсатор, база больше не заземлена, оба транзистора открыты и действуют как усилитель звука. При нажатии кнопки NO реле меняет местами функции динамика. Динамики должны иметь импеданс не менее 32 Ом. Удаленная сторона не имеет полупроводники и другие поляризованные компоненты, поэтому полярность кабеля соблюдать не обязательно.Если кабель должен быть длинным (более 20-30 метров), целесообразно использовать тонкий коаксиал вместо обычной пары для предотвращения попадания сетевого шума в усилитель. Если ни один переключатель не нажат, оба транзистора закрыты, а динамики полностью бесшумны.

Схема простого самодельного домофона.

Мой прототип домофона 2004 года выпуска (питание 12В). Служит по сей день без единой поломки.

Внутри самодельный домофон.

Добавлен: 2005
дом

Что такое домофон? | Справочный центр

Intercom – это платформа для общения. Он показывает, кто использует ваш продукт или веб-сайт, и упрощает личное общение с ними с помощью целевого контента, сообщений, ориентированных на поведение, и диалоговой поддержки.

Что я могу делать с Интеркомом?

Если у вас есть веб-сайт или веб-продукт, на настольном компьютере и / или мобильном устройстве вы можете использовать Intercom для:

• Узнайте, кто ваши клиенты и чем они занимаются : отслеживайте, фильтруйте и сегментируйте каждого клиента – Бесплатно.Работает на платформе Intercom.

• Диалоговый маркетинг : автоматически получайте больше потенциальных клиентов с вашего веб-сайта. Используйте ботов для квалификации, маршрутизации и планирования встреч, а также для общения с лучшими потенциальными клиентами в режиме реального времени. На базе наших продуктов Inbox и Messages.

• Взаимодействие с людьми : превратите больше подписчиков в активных и ценных клиентов с помощью адресных электронных писем, чатов, сообщений и мобильных push-сообщений. Работает на нашем продукте Сообщения.

• Разговорная поддержка : Используйте электронную почту и обмен сообщениями, чтобы получать более быстрые ответы, более быстрые решения и больше довольных клиентов.Работает на нашем продукте Inbox.

• Поддержка самообслуживания : Создавайте и делитесь контентом, чтобы помочь людям лучше понять ваш продукт и быстрее получать ответы. Работает на нашем продукте Статьи.

Все продукты Intercom построены на бесплатной платформе Intercom, которая позволяет вам видеть, кто ваши пользователи и посетители, и что они делают в вашем приложении и на вашем сайте. И вы можете начать разговаривать с людьми.

Кто пользуется домофоном?

• Команды продаж , которые хотят поговорить с вышедшими из системы посетителями на своем веб-сайте, чтобы ответить на их вопросы и помочь им стать клиентами.

• Продуктовые группы ищут отзывы о продукте и понимание того, как пользователи взаимодействуют с их продуктом.

• Маркетинговые группы , которые хотят отправлять целевые сообщения нужным пользователям в нужное время в зависимости от их поведения.
