Подключить варочную панель к электросети: Подключение варочной панели к электросети

Подключение варочной панели к электросети

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

• какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

• каким автоматом подключить панель в электрощитке

• как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

• как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

• кабель ВВГнг-Ls или NYM

• спец.розетка + вилка для плит на ток 32А-40А (заказать качественный комплект можно – ОТСЮДА)

• провод ПВС, если в комплекте с панелью не идет никаких проводов

• дифференциальный автомат

• наконечники НШВ

• клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье “4 отличия NYM от ВВГнГ-Ls”.

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

• установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

• программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа – это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

• В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

• Нулевую жилу (выбирайте провод синего цвета) – к клемме снизу, имеющей маркировку с латинской буквой N

• Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола – до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти “полярность”. Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

• фазу и ноль под крайние клеммы

• заземление – под верхний винт

Большое неудобство таких моделей, что они очень сильно “выпирают” из стены – на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

• через гильзы ГМЛ

• через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления.

Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

• ноль через винтовую клемму N (синие провода)

• земля обозначена значком “заземление” – желтозеленая жила

• сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном “кармашке”, там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу – защитное заземление подключаете в разъем имеющий значок “заземление”.

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом – сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема – работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:
1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф. автомата. 3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт). 4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка. 5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники – //cable.ru, Кабель.РФ

Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.



Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

• с тремя контактами;
  Подключение варочной панели к одной фазе
• с четырьмя контактами.

Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.



Советы электриков

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.



Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

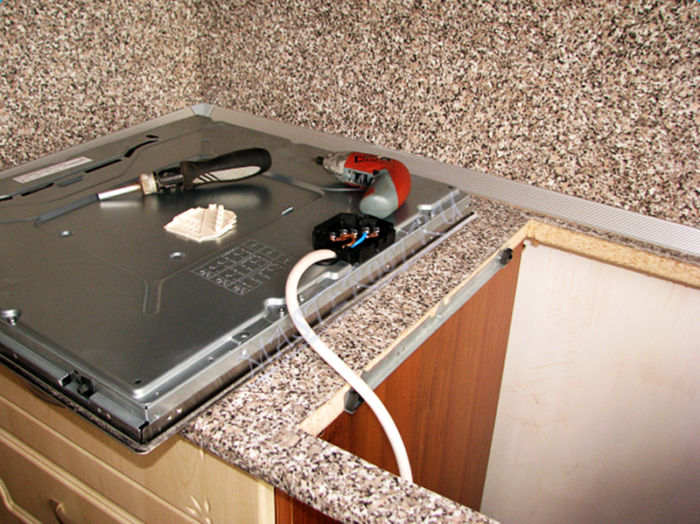

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

   Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

   Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

   В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

   https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

   На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

   Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

3. Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?

   Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.

   Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

   По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:

   2,5 мм²– 14,5 А или 3,3кВт;
   4 мм² – 19,5 А или 4,4кВт;
   6 мм² – 25 А или 5,7кВт.

   Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм², то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.

4. Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?

   Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.

   Пример шильдика варочной поверхности приведен ниже.

   https://www.asutpp.ru/wp-content/uploads/2018/08/shildik.jpg

   Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

Как подключить электрическую плиту самостоятельно

Как правило, процесс подключения печи к сети достаточно прост и ограничивается включением в розетку. Однако немалое количество покупателей предпочитает покупать вместо полного комплекта только рабочую часть – варочную панель. Его подключение к электросети несколько сложнее. Не знаете, как подключить электрическую плиту самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких компаний, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которую можно встроить даже в столешницу. Ознакомившись с ценами и форумами, которые предлагают мастера на свои услуги по подключению устройств, вы поймете, что сделать подключение самостоятельно будет гораздо дешевле.

• Теоретическая часть.
• Срочные рекомендации
• Индукционные плиты

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления мощностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Говоря о розетках, которые предназначены для подключения варочных поверхностей, их классифицируют следующим образом:

• трехконтактный;
• четырехконтактный.

Руководство по установке

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у плиты 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным, коричневым, белый). Что касается заземляющих проводников и земли, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите розетку, в которую вы собираетесь подключить электроплиту, и внимательно проверьте, так как в некоторых случаях происходит несоответствие между контактами и проводами плитки, в результате чего после подключения может случиться так, что свечи зажигания либо начнут таять.

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Срочные рекомендации

Учтите следующие советы по подключению вашей техники своими руками:

1. Перед подключением электроплиты необходимо установить УЗО и автомат.
2. Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, уже имеющие защитную шину для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Плиты индукционные

Индукционная панель или духовка, об установке которых мы уже писали, можно подключить почти по аналогии с варочной электропанелью. Убедитесь в отсутствии принципиальной разницы, прочитав советы ниже, где речь пойдет о подключении плиты.

1. Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
2. Затем откройте панель доступа. Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. С помощью отвертки открутите его.
3. Сняв металлическую пластину, найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур должен удерживаться на месте с помощью зажимов. Это необходимо сделать, чтобы электрический провод не выпадал. Затем пропустите шнур через кабельный зажим. Подождите, затягивая винты.
4. Если хотим подключить духовку устаревшего образца, то там находим 3 провода. В последних моделях их должно быть 4: 2 — фаза, 1 — нейтраль, 1 — земля. Их расположение таково: в центре – нейтральная точка, по двум ее сторонам – фазные провода, под ней – точка заземления. Перед соединением проводов между собой убедитесь в наличии медной полоски, которая обычно соединяет заземляющие провода с нейтральными. Увидев, просто устраните его. Фазы необходимо соединить перемычкой, как мы сказали выше в инструкции по подключению электроплиты.
5. Необходимым процессом при подключении к варочной электропанели является соединение шнуров. Из них черный и красный – это фазные провода, зеленый – заземление, а синий – нейтраль. Перед подключением проводов открутите места соединения и вместо них подключите провод. Сначала подключите кабель зеленого цвета, затем синего, затем уже оставшегося (красного или коричневого от перемычки).
6. Затем убедитесь, что шнур натянут. Не желательно, чтобы он был перетянут или болтался.
7. Отличие электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, прочно ли выполнено соединение, иначе оно может не выдержать автомат, и вам придется ремонтировать не только устройство, но и всю проводку. Также следует отметить, что установку электроплиты можно производить без вилки, напрямую в сеть. Для этого проведите отдельную линию от распределительной коробки.

Понятная инструкция по установке модели Electrolux

В этой статье мы наглядно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Читайте также:

• Набор инструментов для электрика
• Как сделать заземление в квартире
• Почему срабатывает автоматический выключатель

Инструкция по установке

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Понятная инструкция по подключению модели Electrolux

Опубликовано: 14.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Как подключить электрическую духовку и варочную поверхность

Электрические плиты и духовки часто используются на домашней кухне. При этом выбор типа печи не зависит от наличия газа в доме. Однако это мощные электроприборы и рекомендации по их подключению необходимо соблюдать. Следует отметить, что электропроводка должна быть рассчитана на мощность этих потребителей во избежание аварийных ситуаций. В этой статье мы поговорим о тонкостях подключения к сети кухонного электрооборудования.

Определитесь с моделью

Если у вас установлена ​​и электрическая духовка, и варочная панель, первое, что вам нужно сделать, это определиться с моделями и рекомендациями производителей. На что обращать внимание при подключении:

1. В некоторых случаях плита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, то нужно смотреть в инструкции, может и стоит быть на связи.

2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъемным. В моделях со встроенным шнуром Бош такой есть, заменить нет возможности, он закреплен в пластине, если нужно будет его удлинить, то придется его обрезать и подключать с помощью клеммников, гильз или другим способом.

Подключение к сети

Обычно бытовые розетки выдерживают ток до 16А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электрической духовки находится в этом диапазоне, то можно подключать к розетке.

Мощные платы могут потребовать наличия трехфазного ввода, если это не так, то придется выходить из положения изменением подключения ТЭНов, включив все параллельно. Тогда мощность, скорее всего, выйдет за пределы 3,5 кВт. Затем нужно подключить провода напрямую к автомату с током до 32А. Подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа С32.

Стоит отметить, что есть вилки на 32А, они довольно большие по размеру, а их штырьки имеют необычную круглую форму, и прямоугольную. Подключаются следующим образом:

Схема подключения для разного количества фаз и величины напряжений должны быть указаны на корпусе устройства или в инструкции. Типа такие:

Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где должны быть установлены перемычки.

В нижней или верхней части на задней стороне обычно имеется окно, через которое осуществляется подключение.

Перемычки могут быть установлены по вашему усмотрению, в соответствии с распространенным типом сети в конкретном регионе. Обратите внимание на фото, под провода уже установлены заводские медные перемычки похожие на шины, но лучше лишний раз убедиться.

В примере на фото каждая из клемм пронумерована. Если таких перемычек нет, сделайте их сами из кусочков проволоки. На фото провода подключены напрямую к клеммам, но лучше это делать с помощью круглых клемм (кабельных наконечников).

Это может выглядеть так:

Запомните:

На кухне, особенно возле плиты, обычно жарко и влажно, это усугубляет работу как кабелей, так и самих приборов. Отсюда повышенный риск поражения электрическим током.

В любом случае подключение должно производиться через УЗО, а корпус крайне желательно заземлить.

Для подключения электроплиты и духовки можно использовать как гибкие кабели, так и монолитные, например, ВВГ 3х2,5 и другие подходящие.

Не подсоединяйте использованный кабель. Как правильно подобрать сечение кабеля под конкретную нагрузку Ранее на сайте была опубликована статья.

Схема подключения электроплиты через УЗО и автомат к однофазной и трехфазной электросети представлена ​​ниже:

Что нельзя делать при подключении электроплиты: советы и рекомендации

Если при ремонте на кухне вы не предусмотрели замену электропроводки, то должны четко осознавать, что старые алюминиевые кабели не рассчитаны на такие нагрузки, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене, после отделочных работ его можно прокладывать наружными способами, например, в кабель-канале.

Линия должна идти прямо от автомата открывания и к ней подключаются только электроплита и духовка.

Нельзя подключать плиту и духовку одновременно через тройники или удлинители – ничего не получится.

Если переподключаете старую электроплиту – замените вилку, возможно она старого образца и уже изношена. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.

Установка

Встраиваемые модели сейчас очень популярны. Они прекрасно вписываются в комплект кухонной мебели, но нужно учитывать габариты, чтобы все шло хорошо. Стоит сказать, что просто задвинуть электрическую духовку вместо кухонного стола не получится. Необходимо выдерживать небольшие допуски для нормального функционирования устройств. Они также выполняют роль вентиляции, охлаждая корпус.

На изображении ниже показаны приблизительные размеры:

• расстояние от дна духовки до пола 5-8 см;

• от боковых стенок корпусной и кухонной мебели – 5 см;

• между задней стенкой и стеной – 4 см.

Вывод

Подытожим – как подключить электрическую духовку и варочную поверхность:

1. От вводного автомата должен идти отдельный кабель питания, больше к нему ничего не подключается.
