Адресная светодиодная лента – Подробная информация

Нас часто спрашивают о адресной светодиодной ленте (иногда ее называют «умная лента» или «пиксельная лента»).Первое, что большинство людей хотят знать, это то, что делает Адресная светодиодная лента и чем она отличается от стандартной ленты RGB LED. Кроме того, существуют пиксельные светодиодные модули , поэтому люди, естественно, хотят знать, как они работают.

Поскольку растущий ассортимент адресных светодиодных лент становится все более популярным в индустрии развлечений и архитектурного освещения, мы подумали, что сейчас самое время задать некоторые из ваших наиболее распространенных вопросов нашей команде по исследованиям и разработкам и найти ответы на некоторые вопросы экспертов, чтобы помочь вам утолить жажду информации (особенно если вы только начинаете свои приключения по управлению освещением, в таком случае, добро пожаловать на борт!).

Содержание

  • Введение
  • Типы адресных светодиодных лент
  • Проектирование с помощью адресных светодиодных лент
  • Плюсы использования адресных светодиодных лент
  • Плюсы использования адресных светодиодных модулей
  • Вопрос – Ответ. Самые частые адресных светодиодных лент проблемы и их решение.

Что такое адресная светодиодная лента?

Адресная светодиодная лента – это гибкая печатная плата, которая заполнена разноцветными адресуемыми поверхностными (SMD) светодиодами. Гибкая печатная плата обычно имеет клейкую подложку, что облегчает быструю и простую установку.

В отличие от стандартной ленты RGB, каждый светодиод имеет свою собственную микросхему, которая позволяет управлять им для индивидуальной реакции (например, изменение цвета, выключение и т. Д.). Пиксельная лента все еще может делать все, что может делать стандартная лента RGB… только больше.

Типы адресных светодиодных лент.

Адресная светодиодная лента WS2801.

Серия чипов WS первой будет WS2801. Это интересный в своем роде драйвер-микросхема для RBGW-светодиодов с поддержкой последовательного интерфейса SPI.

С применением отдельного контроллера нет необходимости занимать несколько выходов микроконтроллера, можно ограничиться лишь одним сигнальным выводом. Микроконтроллер подает сигнал на вход «Data» управляющего контроллера светодиода WS2801.

В таком сигнале содержится 24-битная информация о яркости цвета (3 канала по 8 бит на каждый цвет), а также информация для внутреннего сдвигового регистра. Именно сдвиговый регистр позволяет определять, к какому светодиоду информация применяется. Таким образом можно соединять несколько светодиодов последовательно, при этом использовать все так же один вывод микроконтроллера.

У WS2801 было 4 контакта: +5v, GND (минус), DI (Digital input) и CO (тактовая линия). Таких лент сегодня практически уже не найти, на их место пришли WS2811 и WS2812B, более компактные модели с последовательным однолинейным интерфейсом. Теперь за данные отвечает только один контакт, обычно обозначаемый как DI (digital input) и с другой стороны DO (digital output).

Адресная светодиодная лента WS2811 и WS2812.

Основные отличия адресной светодиодной ленты ws2811 от ws2812b:

  • Драйвер WS 2811 гораздо больше чем его потомок WS 2812b, поэтому он припаян прямо на подложку ленты перед каждым диодом (черный прямоугольник на фото выше).
  • У 2812B чип установлен внутрь диода (темная точка в диоде на фото ниже).

  • Адресная светодиодная лента WS 2811, в основном, рассчитана на напряжение 12 вольт.
  • Если Адресная светодиодная лента WS 2811 на 12v, у нее один чип управляет группой из трех диодов одновременно, а не по одному (как в WS2812b).
  • Адресная светодиодная лента WS 2811 на напряжение 12v гораздо дешевле, чем ws 2812b (разница в цене 30 %)
  • Благодаря низкой цене на Адресную светодиодную ленту WS 2811 – напряжением 12v наиболее распространена. Тем не менее, ее сменила более совершенная модель WS 2812В. Все же в один SMD корпус интегрированны  как драйвер, так и сами светодиоды. Кроме того, каждый диод управляется отдельно.

Практические способы включения адресной светодиодной ленты, правила подключения, частые ошибки.

  • Подключайте к адресной светодиодной ленте (между линиями питания) конденсатор, вплоть до 1000 мкФ
  • В разрыв линии данных (от Контроллера к адресной светодиодной ленте) добавляйте резистор  300 — 500 Ом, устанавливая его ближе к ленте.
  • Кабельная линия данных от контроллера до адресной светодиодной ленты, требуется делать как можно коротким.
  • При подключении адресной светодиодной ленты, подключайте «землю» первой (отключайте последней).
  • Не допускайте разрядов статического электричества при монтаже адресной светодиодной ленты.
  • Используйте преобразователь уровня, если адресная светодиодная лента и устройство управления подключены от источников питания с разным напряжением.
  • Максимальный ток каждого пикселя составляет 60мА (при полной яркости белого цвета). Если Вы не планируете использовать ленту WS2812B как источник света (для этого лучше взять обычную светодиодную ленту с белыми светодиодами), принято считать, что, усреднено, каждый пиксель потребляет 20мА.

минимальный ток Драйвера = 20мА*количество_пикселей.
максимальный ток Драйвера = 60мА*количество_пикселей

  • Из последнего пункта вытекает следующее: если лента соединена последовательно более 5 м. , то недопустимо подавать на нее питание только с одной стороны. Для того чтобы исключить перегревания токопроводящих дорожек ленты. Напряжение на адресной светодиодной ленте необходимо распределить по всей ее длине как можно равномернее. Подводите питание в нескольких местах отдельными кабельными линиями.

Варианты управления адресной светодиодной лентой.

Есть несколько способов управлять адресной светодиодной лентой:

  • Аппаратный при помощи контроллера SPI

На эту тему вы можете почитать нашу специальную статью. В этой статье мы максимально подробно описали принципы управления по протоколу SPI.

SPI контроллер и SPI RGB лента

  • Аппаратный при помощи UART-интерфейса

На эту тему вы можете почитать нашу специальную статью. В этой статье мы максимально подробно описали принципы управления с помощью UART.

Светодиодная лента Ардуино

Достоинство первых двух способов – это возможность освободить драйвер от части работы по передаче бит информации о цвете пикселю.

Недостатки этих способов – во-первых, ограниченное количество линий управления пикселями, во-вторых, требуется дополнительное разбитие байтов информации о цвете на пачки битов (что частично съедает свободное время контроллера в моменты аппаратной передаче бит).



Адресная светодиодная лента DMX 512.

Особенность адресных светодиодных лент, использующих управление DMX  512 – параллельная подача сигнала управления на все модули, цифровой сигнал с выхода контроллера подается одновременно на все драйверы.

DMX ленты, производятся с записанными при производстве DMX адресами. По умолчанию, адресация пикселей каждой катушки ленты начинается с 1-го драйвера и 1-го адреса и нумеруется по порядку до последнего пикселя. Если в последствии в одну линию соединяется несколько катушек или отрезков, требуется произвести запись DMX адресов заново.

При записи адресов используется DMX кабель, обозначенный ADR (ADI, ADIN). После выполнения записи, при воспроизведении световых программ, вход ADI драйверов не используется.

Если Ваш контроллер не имеет встроенного редактора адресов и не имеет выхода для подключения провода ADI, этот провод должен быть соединен с общим проводом GND, что предотвратит воздействие на него внешних помех и наводок.

Стоит сказать, что адресных светодиодных лент DMX 512 – Драйвер WS2821, гораздо больше преимуществ перед SPI.

  • Длинна линии управления до 300 м. против 100 м. у SPI.
  • При выходе из строя диода или группы диодов линия освещения продолжает работать.

Но есть и недостатки.

  • Требует Большое количество DMX адресов – отсюда высокая стоимость оборудования для управления этой системой.

Как рассчитать количество адресов для ленты DMX 512

DMX (RGB)

• 1 пиксель = 3 канала
DMX (RGBW) • 1 пиксель = 4 канала DMX (RGBW)

Имея разную плотность светодиодов на ленте и разную длину, вы можете умножить все это вместе и получить различные результаты.

Например:

• (8PL30) 30 светодиодов RGB / м ленты x 5 метровой катушки = 150 пикселей (150 пикселей х 3) = 450 каналов
• (8PL60) 60 светодиодов RGB / м ленты x 5 метровой бобины = 300 пикселей (300 пикселей х 3) = 900 каналов
• (8PL144) 144 светодиода RGB / м ленты x 2 метра = 288 пикселей (288 пикселей x 3) = 864 канала
• (8PX30) 30 светодиодов RGBW / м ленты 5 м = 150 пикселей (150 пикселей x 4) ) = 600 каналов
• (8PX60) 60 светодиодов RGBW / м лента x 4-метровая катушка = 240 пикселей (240 пикселей x 4) = 960 каналов

Удобно запомнить:

• 170 пикселей RGB = 510 каналов DMX = 1 вселенная DMX
• 128 пикселей RGBW = 512 каналов DMX = 1 вселенная DMX

Почему светодиоды на конце ленты теплого белого света / розового цвета на конце при движении белого цвета?

Это происходит из-за падения напряжения на светодиодной ленте при попытке питания большей длины ленты.

 В результате падения напряжения пиксели вдоль ленты будут постепенно меняться в цвете, если их приводить в движение белым цветом. Лучше всего определить максимально возможную длину пробега до того, как падение напряжения начнет влиять на их цвет, и вводить мощность через каждые х метров.

Чем больше падение напряжения вдоль ряда белых светодиодов, тем более розового оттенка будут появляться самые дальние от источника питания. Вся длина также будет незначительно уменьшаться по мере снижения напряжения. Большинство лент и точек отображают эти явления очень тонко, в то время как некоторые другие могут быть немного более выраженными. Аналогично, степень, в которой человеческий глаз воспринимает это, будет естественно отличаться от человека к человеку, но большинство людей найдут изменение цвета практически неразличимым.

(ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: приведенный выше чертеж не предназначен для точной научной диаграммы. Это простое визуальное представление, чтобы дать вам приблизительное представление о том типе эффекта, который вы иногда можете наблюдать, когда происходит различный процент падения напряжения.

)

Какой тип поверхности подойдет для установки адресной светодиодной ленты?

Адресная светодиодная лента должна быть установлена ​​на чистой и сухой поверхности. Пожалуйста, очистите поверхность спиртом, используя чистую ткань перед установкой.Поверхность должна быть теплопроводящей и обеспечивать достаточный отвод тепла от ленты. Поверхность не должна быть текстурированной или изготовлена из материала с низкой поверхностной энергией.

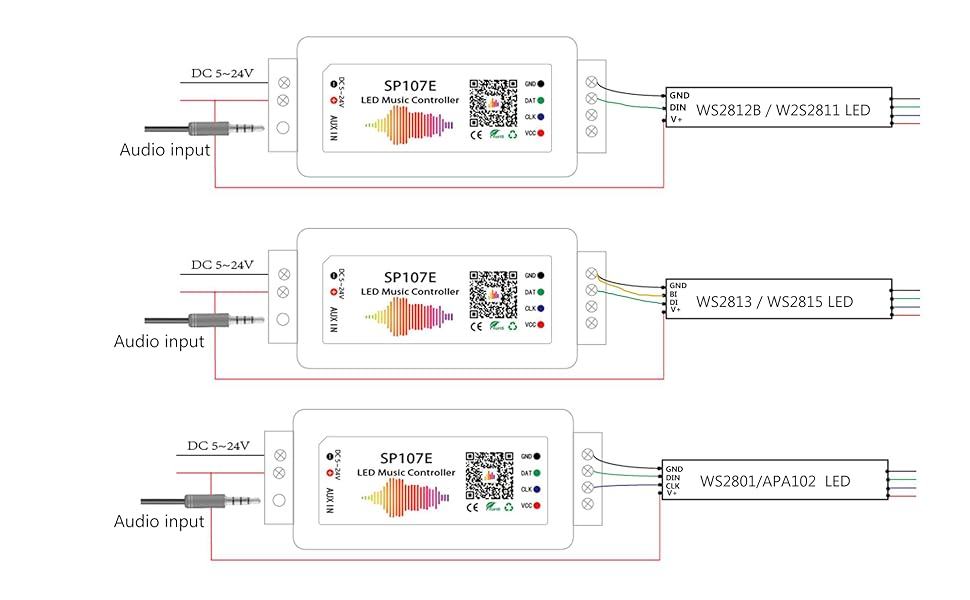

Цветомузыка своими руками



принцип работы, контроллеры для ленты и Wi-Fi подключение. Как работает? Как проверить управление? Как подключить?

В отличие от простых монохромных или белых светодиодных лент, не нуждающихся ни в чём, кроме питания соответствующим напряжением, адресные светодиодные ленты более сложны в настройке. Они являются источником динамичного света, придающего дополнительную привлекательность любому помещению.

Что это такое?

Адресные светодиодные ленты (диодные, пиксельные, LED-ленты, как их иначе называют) – не простой набор светодиодов, выстроенных в ряд или собранных по иной топологии. Каждый диод управляется отдельно и независимо от других. Прототипом ленты является светодиодная матрица, каждый пиксел которой – триада из красного, зелёного и синего светодиодов.

Контроллер в матрице или ленте позволяет светиться каждому из светодиодов с разной яркостью.

Подобно тому, как светодиодно-матричный монитор или дисплей смартфона выдаёт конкретное изображение, адресная лента позволяет организовать эффект «бегущих огней» с любым цветом, включить или отключить отдельно взятые светодиоды на любом из участков и в любой точке.

Принцип работы

Популярность завоевали красно-сине-зелёные светодиодные ленты, позволяющие получить до 16777216 оттенков, которые способен воспринять человеческий глаз. Каждый из светодиодов обладает собственной миниатюрной микросхемой-контроллером, позволяющей задать ему именно тот цвет свечения, который запросил пользователь. Наличие отдельного микроконтроллера возле каждого светодиода, впрочем, ведёт к значительному увеличению стоимости такой ленты.

Общие контакты для подключения ленты – не более 4, но не менее 3. Один общий контакт – «масса» – служит заземлением на корпус драйвера. Второй – подаёт положительное напряжение питания в 5 вольт. Третий (и четвёртый) – посылает программные сигналы от общей платы микроконтроллера.

Адресная лента управляется с помощью цифровых данных. Работа без общего контроллера не даст никаких результатов. В лучшем случае вы получили бы непрерывно светящиеся светодиодные триады, излучающие холодный беловатый (синюшный) свет. Если пользователь пальцем прикоснётся к цифровой шине посылке сигналов, то контроллер примет эту помеху за команду и зажжёт все светодиоды либо несколько из них. Напряжение питания на каждом сегменте составляет 5 или 12 вольт.

Передача управляющего сигнала осуществляется последовательно между всеми сегментами, а не разом. Из-за данной особенности, если вышла из строя одна микросхема, то дальше команда не пойдёт, и последующие светодиоды в этой же цепи не засветятся.

Усложнить алгоритм управления подобными лентами можно, «навесив» в схему управления дополнительные микроконтроллеры.

Обзор лент

Лентами, завоевавшими наибольшую популярность у народа, послужили сборки на основе микросхем WS2812b и WS2811. Рассчитаны они на 5 и 12 вольт соответственно.

  • Пиксельная лента на основе микросхемы WS2811 характеризуется наличием у каждого из вспомогательных контроллеров не менее 8 выходов. Три из них отвечают за красный, зелёный и синий цвета, два – обеспечивают обмен данными, один – для включения нужного режима работы, один – на питание и последний – на «массу». Более «продвинутая» версия сборки WS2811 имеет существенное отличие от своего предшественника: точечный (местный) контроллер включается сразу с тремя светодиодами, что значительно повышает дешевизну и надёжность этой модели.
  • Управление лентами на основе микросхем WS2812B осуществляется посредством отдельного контроллера, служащего программным блоком. Радиолюбители собирают подобные устройства на базе плат Arduino, применяя небольшой программный скрипт, написанный на языке программирования C++. Для повышения помехоустойчивости параллельно светодиодам – в лентах на основе любых микросхем – подключаются электролитические конденсаторы. Дополнительная особенность этой модели – точечный управляющий кристалл помещён в сборку SMD-5050, а 4 выхода подписаны как «питание», «масса», «отправка» и «приём». Запитывается она от 12 В.
  • Отличие версии WS2813 от предыдущей в данном перечне – добавочный дублирующий вывод, позволяющий передавать команды от общего контроллера далее. Это позволило избежать преждевременного выхода из строя любого из точечных контроллеров цепочки – в плане работоспособности последующих секторов ленты, расположенных за ним.

Обобщая закономерности функционирования, стоит отметить следующее. В составе смарт-лент используется ШИП-контроллер, размещённый непосредственно в корпусе SMD-светодиода. Серия 5050 располагает именно такой схемой управления. Единый блок – светоизлучающие диоды и простейший контроллер – позволяют набирать ленту любой длины на таком светодиоде. Число выводов такой сборки – от 4 до 8 на каждый светоэлемент.

Единственное – для создания 10-метровой (и более) ленты потребуются усиленные (с повышенным сечением) токоведущие выводы «питание» и «масса» – низкое напряжение заметно падает при небольшом сечении провода, чего не скажешь о высоком.

Сфера применения

Светодиодные модульные ленты с программно определяемым свечением пошли ещё дальше в своём развитии. Если однорядная сборка применяется в качестве подсветки потолка, то, выстраивая их ряды один над другим и располагая на прямоугольной основе, можно создать табло любого формата. Электронные дорожные вывески и указатели – тому пример: как только день переходит в сумерки, они включаются автоматически и работают от аккумулятора, заряженного днём от солнечной батареи. Однорядные же сборки зачастую идут в комплекте с пультом.

Например, на одном из мостов въездной трассы в крупный город каждые 5 секунд сменяют друг друга надписи – «Водители, счастливого пути!», «Город N приветствует вас!», «Снизь скорость до 60 км/ч», «Ведётся видеонаблюдение». Это лишь один из десятков тысяч случаев такого использования светодиодных матриц, набранных из лент. А при сборке полноценного экрана для рекламного щита организатору становится доступной трансляция рекламы скидок от рядом расположенных гипермаркетов. Такие сборки оснащены модулем Wi-Fi для приёма потокового видео от любого гаджета или ПК, на котором также есть модуль Wi-Fi.

Диагональ экрана для показа рекламы и передач достигает нескольких метров.

Одноцветные ленты (например, горят красным), набранные в матрицы, применяются как вывески магазинов. Бегущая рекламная строка может выдать до килобайта текста (без учёта пробелов). Здесь используется в основном одно- или двустрочное табло. Информация выводится последовательно – например, друг друга сменяют надписи: «Загляните в ресторан X», «Лучшие блюда» «Украинской кухни», «Уютное место», затем цикл вывода этих надписей перезапускается – и так до тех пор, пока табло не выключат на ночь.

В качестве примера автобусного табло – краткий список главных улиц его маршрута и номер последнего. Подобные системы установлены на ЖД, аэро- и автовокзалах – возле каждого посадочного места выводятся точки А и Б (города отправления и прибытия), время отправления и прибытия конкретного вида транспорта. Табло размещаются в зале ожидания и в местах стоянок.

Как подключить?

Подключение осуществляется в соответствии с конкретной инструкцией. Если её нет – осмотрите тщательно опознавательные метки на выводах печатной платы и на корпусе сборки. Так, знаки «+5В», «Масса», Rx и Tx не должны вызывать сомнений – это простейший 4-проводный протокол, по которому одинаковые по своему построению элементы ленты связываются друг с другом. Не подавайте напряжение 12 В, если на плате стоит маркер 5 V (а не 12 V) – лента попросту сгорит.

Некоторые светодиодные ленты могут содержать последовательно подключённый на выходе микросхемы резистор с сопротивлением от нескольких до нескольких десятков ом.

Эти резисторы гасят лишнее напряжение на светодиодах, включённых, например, в бортовую сеть легкового или грузового авто, автобуса и так далее.

Дело в том, что для заряда аккумуляторной батареи автомобильная сеть (генератор на бензодвигателе) использует зарядное напряжение до 15 вольт, а полностью заряженная батарея выдаёт до 13,8. Для 12-вольтовой сборки это много – чтобы светодиоды и контроллеры не перегорели от перегрева, и ставятся балластные резисторы. Постоянный «перекал» светодиодов (до +70 и более) даст им проработать не заявленные 25000-50000 часов, что эквивалентно примерно 10 и более годам непрерывной работы, а всего лишь 1500-4000.

Другими словами, перегруженная по току и напряжению электроника сгорала бы за несколько месяцев. В ряде случаев, когда вы заметили, что, несмотря на штатное напряжение, светодиоды и контроллеры всё-таки перегреваются – снизьте напряжение до 9-11 В, чтобы свет от ленты оставался заметным издалека.

Перепутать местами выводы Tx и Rx нельзя. Вход Rx ленты соединяется с выводом Tx общего контроллера.

Глупо на местном контроллере ждать приёма команд от общего – когда второй ничего не отправляет, а также «слушает» линию, ожидая ответных команд от первого.

Дело в том, что управляющий (задающий) программатор («мозг» системы), прежде чем отсылать управляющие команды любому из местных микроконтроллеров (исполнителей), должен, послав тестовую посылку, получить от них ответный сигнал, сообщающий об их готовности к работе. Если этого не случилось (точечная микросхема «умерла»), то опросная посылка от «мозга» пойдёт дальше, пока не откликнется первый, следующий за сгоревшим светодиодный чип. Правильность сборки необходимо тут же проверить.

Адресная светодиодная лента ws2812 и Arduino | АмперКО

Адресная светодиодная лента – это украшение любого проекта Arduino. С ее помощью вы можете создавать светомузыку, умную подсветку для телевизора, бегущие строки и другие проекты, в которых требуется отобразить информацию на широком экране. Благодаря встроенным контроллерам, вы можете управлять каждым из светодиодов ленты в отдельности, управляя ими как пикселями на экране. В этой статье мы разберемся, как работает адресная светодиодная лента, как ее подключить к  Ардуино и какие библиотеки лучше использовать для управления.

Адресные светодиодные ленты

Светодиодная лента – это набор связанных светодиодов, на которые может одновременно подаваться напряжение питания. Обычные ленты хорошо всем знакомы, они используются сегодня повсюду. В адресной светодиодной ленте так же используются светодиоды, но светоизлучающий диод может управляться отдельно и независимо от других. Таким образом, адресные ленты можно использовать для более интеллектуального управления световым потоком на отдельных участках ленты, включая или выключая подсветку в нужное время и в нужном месте.

Сегодня наибольшей популярностью пользуются разноцветные светодиодные ленты RGB-формата, позволяющие получать множество цветов. Благодаря конструкции есть возможность управления цветом каждого светодиода, что позволяет создавать оригинальные световые эффекты. Главное отличие адресной светодиодной ленты от обычной RGB ленты – это наличие специальных контроллеров (конструктивно выполненных в виде микросхем) возле каждого светодиода, что и дает возможность индивидуальной адресации и регулирования каждого оттенка.

Как правило,л ента содержит 3-4 контакта для подключения. Два вывода используются для питания – 5 Вольт и земля, остальные один или два – логический, для управления свечением.

Управление умной лентой производится по цифровому протоколу. Это значит, что без управляющего контроллера управлять устройством нельзя. Кстати, при прикосновении к цифровому входу может загореться несколько диодов – это связано с тем, что появляются помехи, которые контроллер принимает за команды.

Самыми популярными адресными светодиодными лентами являются устройства на чипах WS2812b и WS2811. В первом случае чип находится прямо внутри светодиода, то есть один прибор управляет свечением одного излучающего диода. Питание ленты составляет 5 вольт. Во втором случае чип помещается отдельно, и к нему подключаются 3 диода. Мощность – 12 вольт.

Как работает адресная светодиодная лента

Принцип работы ленты следующий. Она поделена на сегменты, в каждом из которых находятся светодиод и конденсатор. Они все подключены параллельно, а данные передаются последовательно от одного сегмента к другому. Управление осуществляется контроллером, в котором прописывается программа функционирования. Управлять лентой можно через платформу Ардуино.

Маркировка адресной ленты:

  • Black PCB / White PCB – цвета подложки;
  • 1м/5 м – длина адресной ленты;
  • 30/60/74 и т.д. – сколько светодиодов приходится на 1 метр ленты;
  • IP30, IP65, IP67 – степень влаго- и пылезащищенности ленты =.

Адресные светодиодные ленты используются для сборки полноценных модулей, в конструировании ламп с управлением soft lights, для декоративной подсветки, в построении диодных экранов уличной рекламы.

Лента на базе ws2812b

Лента на чипе ws2812b является более совершенствованной, чем ее предшественник. ШИМ драйвер в адресной ленте компактен, и размещается прямо в корпусе светоизлучающего диода.

Основные преимущества ленты на основе ws2812b:

  • компактные размеры;
  • легкость управления;
  • управление осуществляется всего по одной линии + провода питания;
  • количество включенных последовательно светодиодов не ограничено;
  • невысокая стоимость – покупка отдельно трех светодиодов и драйвера к ним выйдет значительно дороже.

Лента оснащена четырьмя выходами:

  • питание;
  • выход передачи данных;
  • общий контакт;
  • вход передачи данных.

Максимальный ток одного адресного светодиода равняется 60 миллиамперам. Рабочие температуры лежат в пределах от -25 до +80 градусов. Напряжение питания составляет 5 В +-0,5.

ШИМ драйверы ленты 8-мибитные – для каждого цвета возможно 256 градация яркости. Для установки яркости нужно 3 байта информации – по 8 бит с каждого светодиода. Информация передается по однолинейному протоколу с фиксированной скоростью. Нули и единицы кодируются высоким и низким уровнем сигнала по линии.

1 бит передается за 1,25 мкс. Весь пакет из 24 бит для одного светодиода передается за 30 мкс.

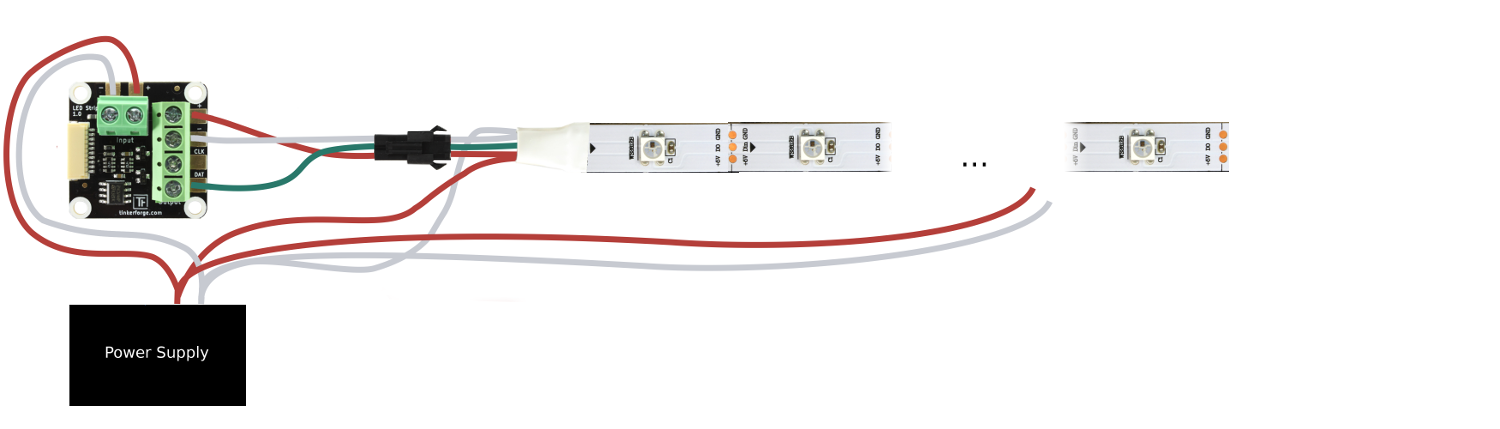

Пример подключения к ардуино

Любая адресная светодиодная лента имеет начало и конец, которые важно не перепутать во время сборки. На них есть специальные обозначающие стрелки, которые указывают направление сигнала.

Лента ws2812B подключается к Ардуино следующим образом.

Еще один вариант подключения:

Выходы питания с ленты 5В и земля соединяются с соответствующими контактами на микроконтроллере Ардуино. При подключении отрезка с более чем 13 светодиодами потребуется выносной блок питания. Земля и минус блока питания должны быть соединены друг с другом. DINможно подключить к любому цифровому порту на Ардуино. Он используется для получения данных с контроллера.

Цифровой вход ленты идет на вход контроллера, поэтому между ними нужен токоограничивающий резистор номиналом 100-500 Ом. С его использованием нагрузка на пин будет ниже.  На другом конце ленты также есть 3 контакта, к которым можно подключить отрезки различной длины.

Каждый блок ленты состоит из трех светодиодов. Соответственно, для управления подсветкой потребуется 3 байта – по одному на каждый свет. Каждый байт принимает значение от 0 до 255 – это значит, что есть возможность задания более 16 миллионов оттенков.

Данные передаются следующим образом:

  • ШИМ драйвер забирает первые 3 байта, остальные передаются на выход D0;
  • затем пауза длительностью 50 мкс;
  • второй драйвер принимает следующие 3 байта. И так далее.
  • Когда длительность задержки становится более 50 мкс, передача окончена и начинается второй цикл.

Причины проблем при работе с адресной светодиодная лентой:

  • неправильное соединение с землей;
  • сигнальный провод идет не в начало схемы;
  • перепутаны земля и 5 В;
  • если получаются цвета ближе к красному, проблема с блоком питания, пайкой линии или слишком тонкие провода;
  • после подключения без резистора пин на Ардуино может сломаться, поэтому придется переключать на другой.

Библиотеки Ардуино для работы со светодиодной лентой

Для управления адресной светодиодной лентой существует 3 библиотеки: FastLED, AdafruitNeoPixel и LightWS2812. Наиюолее популярной является первая. Она поддерживает все версии Ардуино и различные протоколы данных, которые используются не только для адресной ленты. Но надо иметь в виду, что FastLED более ресурсоемкая.

Вторая библиотека, AdafruitNeoPixel, чаще используется при работе со светодиодными кольцами. Возможностей меньше, скорость ниже, но она менее требовательна к ресурсам, в ее составе только самое нужное. Поддерживает все версии Ардуино. Третья библиотека используется не очень часто.

Работать с библиотеками FastLED и Adafruit NeoPixel одинаково просто. Их отличия заключаются в функциональности и объеме занимаемой памяти.

Основные моменты подключения ленты:

  • Команды передаются друг за другом, и нужно не перепутать начало и конец. D1 принимает команды, D0 используется для подключения дополнительных отрезков.
  • Для подключения цифрового входа нужно резистор.
  • При монтаже адресной светодиодной ленты нельзя допускать статического электричества.
  • Если между лентой и Ардуино расстояние более 15 см, сигнальный провод и землю нужно перекрутить в косичку. Это поможет избежать наводок.
  • Питание. Каждому светодиоду в сегменте нужно 20 мА. Суммарный ток будет составлять 60 мА. Нужно просчитать общий ток ленты, и, исходя из полученного значения, подбирать блок питания. Например, лента длиной 1 м с 60 диодами будет потреблять 60*60=3600 мА=3,6 Ампер. Блок питания подбирается с похожей мощностью.
  • Силовые точки должны быть запаяны качественно. Провода должны иметь такое сечение, чтобы выдерживать подаваемую нагрузку. Минимальное сечение 1,5 кв.м. При тонких проводах заданный программно белый цвет будет отдавать красным оттенком.
  • Помехи. Лента, которая мигает, может создать помехи на линии. Если она с контроллером получает напряжение от одного источника, то помехи пойдут на микроконтроллер. Это может привести к нестабильности работы и различным сбоям. Решением проблемы будет установка электролитического конденсатора емкостью 470 мкФ на питание микроконтроллера и конденсатор на 1000 или 2200 мкФ на питание ленты.
  • Если лента и устройство управления питаются от источников с разным напряжением, нужно использовать преобразователь уровня.
  • Рекомендуется подавать на ленту менее 5 В питания.
  • Питание в длинной ленте советуется распределить по всей длине. В ином случае моет произойти перегрев токопроводящих дорожек.
  • На ленте имеется толстый слой меди. От точки питания по ленте может падать напряжение. Для удаления подобной проблемы нужно дублировать питание при помощи медного провода сечением минимум 1,5 кв.м. через каждый метр.

Соблюдение основных моментов и следование инструкции позволяет самостоятельно подключить адресную светодиодную ленту к вашему проекту.

Цифровое управление светодиодными источниками света

Сегодня мы подробно поговорим об особой группе светодиодных источников света, которые способны украсить любой праздник, сделать ярче самую крутую вечеринку или же привлечь внимание именно к вашей продукции, витрине или вывеске. Речь пойдет о трех типах источников света с цифровым управлением:

Все они устроены на базе RGB светодиодов, каждый из которых состоит из кристаллов красного (Red), зеленого (Green) и синего (Blue) свечения. Особенностью же этого класса светодиодного оборудования является наличие микросхем управления, которые монтируются на саму ленту или внутрь светодиодных модулей. Эти микросхемы делают возможным управление каждым отдельным светодиодом или группой из нескольких светодиодов. Один управляемый элемент называется «пиксель», а само освещение «пиксельным».

В зависимости от необходимого напряжения питания, варьируется и количество светодиодов в пикселе. Так в 5-вольтовых лентах и модулях управление происходит каждым светодиодом в отдельности, т.е. один пиксель состоит из одного светодиода. В таком случае микросхема может быть расположена в корпус самого светодиода. Если напряжение питания источников освещения составляет 12 В, то обычно один пиксель содержит 3 RGB светодиода, а для 24 В – 6 светодиодов. Встречаются также ленты с питанием 12 В и управлением каждым светодиодом отдельно.

Общее управление выполняется контроллером, созданным специально для цифрового управления пиксельным освещением. Их можно подразделить на три группы:
  1. Контроллеры, световые эффекты которых были запрограммированы при их изготовлении. Число и набор программ в них постоянны и не изменяемы. Пользователь может лишь выбирать интересующую программу и настраивать скорость эффекта. Но, несмотря на это, подобные контроллеры все равно могут продемонстрировать всю красоту динамической светодиодной подсветки, ведь некоторые из них, в зависимости от модели, могут содержать в своей памяти до 300 различных программ.
  2. Контроллеры, программы которых были созданы пользователем на своем компьютере с помощью специальных программ и впоследствии записаны на SD-карту, которая устанавливается в контроллер.
  3. Контроллеры, работающие онлайн. Управление ими происходит в режиме реального времени с персонального компьютера. Программы также составляются при помощи специализированного ПО, а подключение происходит через USB порт или при помощи сетевой карты компьютера через локальную сеть.

Важно обеспечить соответствие цвета в программе, воспроизводимому цвету, поэтому при настройке большинства контроллеров есть возможность указать необходимую последовательность каналов на светодиодной ленте, например, RGB, RBG, BGR и др. Для правильного воспроизведения эффектов также задается количество и расположение пикселей.

Микросхема, вмонтированная в светодиодную ленту или флеш-модуль, представляет собой особый микроконтроллер, принимающий цифровой сигнал, сформированный управляющим контроллером, и преобразующий его в визуальное изменение свечения, яркости или цвета светодиода. Такие микроконтроллеры часто называют «чип» или «драйвер». Последнее понятие мы и будем использовать дальше в статье.

Не все контроллеры и драйверы совместимы между собой, но большинство контроллеров могут работать с несколькими моделями драйверов. О том, с какими типами драйверов совместим тот или иной контроллер, указывается в подробных технических характеристиках или в его программном обеспечении, если оно используется. Вид драйвера также указывается в параметрах светодиодных лента, флеш-модулей и «гибкого неона». Все это нужно, чтобы правильно выбрать и настроить совместную работу контроллера и управляемых устройств. С течением времени списки совместимости контроллеров и драйверов расширяются, т.к. технический прогресс не стоит на месте. Сами драйверы по принципу работы также подразделяются на два кардинально разных типа:
  1. SPI-драйверы – в их работе применяется цифровой интерфейс SPI, от английского «Serial Peripheral Interface» – последовательный периферийный интерфейс. Эта группа более обширная, такие драйверы используются чаще.
  2. DMX-драйверы – соответственно используют цифровой протокол управления DMX, от английского Digital Multiplex – цифровое мультиплексирование.

Каждый из типов драйверов имеет свои достоинства, о них мы и поговорим более подробно далее.

Цифровой интерфейс SPI

Основная особенность применения этого протокола заключается в последовательной передачи информации от пикселя к пикселю по всей длине подключенной цепочки. При этом нет необходимости присваивать адрес каждому пикселю, поскольку его адрес определяется расположением пикселя в цепи. Контроллер формирует определенную цифровую последовательность управления и отправляет ее на первый пиксель. Его драйвер, принимает первые данные, а остальную цифровую последовательность передает далее, на следующий пиксель. Второй драйвер действует по тому же принципу: первую часть полученной информации «забирает» себе, а остальное передает далее.

Передача информации, в зависимости от типа драйвера, может осуществляться по двум сигнальным проводам (DATA и CLK) или с использованием только одного сигнала (DATA). Первый вариант требует более сложного монтажа, но обеспечивает более устойчивую работу на высоких скоростях обмена, что гарантирует меньшую задержку распространения информации и, соответственно, более высокую частоту обновления информации, что важно, например, при создании мультимедийных экранов. В нашей таблице указаны основные параметры SPI-драйверов, используемых Arlight (список микросхем пополняется с появлением новых устройств).
Тип драйвераТМ1804ТМ1812WS2801WS2811WS2812LPD6803UCS1903TLS3001
Использование в оборудовании ArlightЛенты/ модулиЛентыМодулиЛенты/ модулиЛенты/ модулиМодулиМодулиМодули
Напряжение питания лент и модулей Arlight12/24В12В5/12В5/12/24В5/12/24В5/12В
Количество RGB светодиодов в пикселе для лент Arlight1 или 3 шт.1, 2 или 3 шт3 шт.1 шт.
Сигналы управления DATADATA DATA, CLK DATADATA DATA, CLKDATADATA
Исполнение микросхемыВ отдельном корпусеВ отдельном корпусеВ отдельном корпусеВ отдельном корпусеВстроена в светодиодВ отдельном корпусеВ отдельном корпусеВ отдельном корпусе
Количество обслуживаемых драйвером пикселей1 (3 канала)4 (12 каналов)1 (3 канала)1 (3 канала)1 (3 канала)1 (3 канала)1 (3 канала)1 (3 канала)
Количество цветов16 млн16 млн16 млн16 млн16 млн3276816 млн4096

С помощью приведенных структурных схем Вы сможете самостоятельно подключить SPI-ленты к пиксельному контроллеру.


Рис. 1. Структурная схема подключения SPI-ленты к пиксельному контроллеру с передачей сигнала по двум сигнальным проводам (DATA и CLK)


Рис. 2. Структурная схема подключения SPI-ленты к пиксельному контроллеру с передачей сигнала по одному сигнальному проводу (DATA)

Цифровой протокол DMX

В отличие от протокола SPI, особенностью цифрового протокола DMX является параллельная подключение всех драйверов к шине управления. Это отлично видно на структурной схеме. (Рис. 3)
Преимущество этой системы состоит в том, что, если из строя выйдет один драйвер, это не нарушит работу всей последующей цепочки. С другой стороны, необходимо учитывать, что для правильной работы системы, каждый драйвер должен иметь свой индивидуальный и вполне определенный адрес, чтобы информация от контроллера попала по назначению. В случае, если в такой системе драйверы поменять местами, световой эффект будет нарушен.


Рис. 3. Структурная схема подключения DMX светодиодной ленты к пиксельному контроллеру (сигнал ADR используется только при записи адресов DMX каналов)

Компания Arlight в своем оборудовании используют современные DMX драйверы типа WS2821. Обратим ваше внимание на то, что они применяют протокол DMX, но не используют полноценный симметричный интерфейс, используемый в стандартных устройствах DMX. Для передачи информации используется сигнал DATA+ и не используется DATA-.

Первоначально DMX адреса светодиодных лент, «гибкого неона» и флеш-модулей прописываются при их производстве. Каждая катушка ленты или «гибкого неона» или цепочка модулей номеруется по порядку, начиная с первого. Подключая последовательно более одной катушки ленты или группы модулей необходимо производить запись адресов самостоятельно, при помощи редактора адресов. Сначала соединяются все отрезки ленты или модули, а затем прописываются адреса. Запись происходит с автоматическим распределением адресов, последовательно, начиная от ближайшего к контроллеру пикселя. Таким образом, гарантируется уникальность адресов и правильное отображение эффектов.

Для того, чтобы производить перезапись DMX адресов необходимы специальные редакторы, например RA-DMX-ID-WS2821. Некоторые модели пиксельных контроллеров имеют встроенные редакторы адресов, например, DMX K-1000D или DMX K-8000D. В процессе записи адресов используется провод с маркировкой ADR (ADI, ADIN), который впоследствии, для воспроизведения программ уже не применяется. Если в выбранном контроллере нет встроенного редактора или выхода для подключения провода ADI, то он должен быть соединен с общим проводом GND, что предотвратит влияние на него внешних помех и наводок.

В итоге хотелось бы вкратце осветить положительные стороны обоих протоколов SPI и DMX.

Преимущества оборудования использующего интерфейс SPI:
  1. Не нужно записывать адреса, а значит, и покупать редактор адресов.
  2. Можно спокойно менять местами пиксели (отрезки ленты или модули), это не повлечет за собой изменения в рисунке эффекта.
  3. При необходимости возможно соединение более 1024 пикселей. Для этого нужен контроллер, поддерживающий такое количество пикселей, и максимально аккуратный и продуманный монтаж цепей управления.
Преимущества использования протокола DMX:
  1. Возможность совместной работы с оборудованием, использующим стандартный протокол управления DMX512, таким как различные DMX пульты или, например, с устройствами системы MADRIX.
  2. В случае выхода из строя одного из пикселей, работа последующих пикселей цепи продолжается, как и раньше, картинка не нарушается.
При совместной работе со стандартным оборудованием DMX512, на одну DMX шину может быть подключено до 170 пикселей (по 3 адреса на каждый пиксель, суммарно 510 адресов). При использовании специализированных пиксельные DMХ контроллеров для светодиодных лент и флеш-модулей на один порт контроллера обычно может быть подключено до 1024 пикселей. На нижеприведенной иллюстрации изображена схема подключения нескольких светодиодных лент «Бегущий огонь».


В конце нашей статьи обозначим основные рекомендации, которые помогут максимально правильно спроектировать и установить управляемые светодиодные системы. Эти рекомендации подходят ко всем пиксельным светодиодным лентам, управляемому «гибкому неону» и флеш-модулям, независимо от протокола, которым они управляются.
  1. Важно соблюдать направление передачи данных. Оно обозначено стрелками на самой ленте или флеш-модулях и указывает направление от контроллера. Кроме того, на оборудование зачастую нанесена и специальная маркировка: контакты «DI» или «DIN» (вход) подсоединяются к выходу контроллера, «DO» или «DOUT» (выход) – к следующим пикселям.
  2. Запрещено подключать светодиодную ленту к источнику питания с выходным напряжением выше, чем ее номинальное напряжение питания. Подобные действия лишь испортят ленту.
  3. К такому же результату приведет и подача напряжения питания на вход данных или несоблюдение полярности при подключении блока питания.
  4. Запрещено последовательно подавать питание от ленты к ленте. Катушки светодиодной ленты, и «гибкого неона» всегда имеют максимально допустимую длину. При последовательном подключении нескольких катушек, провода DATA и GND присоединяются от выхода одной светодиодной ленты ко входу другой, но питание подается отдельно на каждую из них. Возможен и вариант, когда один мощный источник питания используется сразу для нескольких лент. В таком случае, от блока питания ведется отдельный кабель к каждой светодиодной ленте. Такой способ может стать причиной падения напряжения на проводах, что приводит к искажению цвета свечения и неполадкам в управлении пикселями. Сечения проводов для управляемых светодиодных лент рассчитываются также, как и для обычных, основываясь на мощности ленты и длине провода. Наш калькулятор поможет Вам все легко рассчитать. Но наиболее рациональным методом подключения может стать использование отдельных блоков питания невысокой мощности для каждой светодиодной ленты, размещенных непосредственно рядом. Это позволит избежать проблем, связанных с падением напряжения на проводах питания.
  5. Подключая светодиодные ленты высокой плотности с напряжением питания 5 В, питайте их с обоих концов. Иначе из-за падения напряжения на дорожках ленты и высоких значений потребляемого тока, ее цвет в начале и конце может значительно отличаться. Кроме того, из-за нехватки напряжения на конце ленты, могут возникнуть проблемы с ее управлением. Подобные недостатки особенно ярко заметны при включении постоянного белого цвета на всех светодиодах, т.к. тогда потребляемый лентой ток максимален. Определенные модели контроллеров могут частично решить эту проблему, автоматически снижая яркость свечения белого цвета при питании в 5 В.
  6. Нет необходимости питать контроллеры и светодиодные ленты с помощью блоков питания с одинаковым напряжением, ведь напряжение на управляющих линиях DATA и CLK не зависит от модели контроллера и его напряжения питания. Оно может принимать только 2 значения – 0 и 5 В (уровни TTL). Таким образом, возможно одновременное использование пятивольтовой светодиодной ленты и двенадцативольтового контроллера. Важно, чтобы блок питания и подключаемое к нему оборудование соответствовали друг другу. В случае, если напряжение питания контроллера и светодиодной ленты совпадает, можно использовать один общий блок питания.
  7. Передача сигналов управления от контроллера к управляемым источникам освещения должна осуществляться с помощью экранированного кабеля или кабеля для компьютерных сетей UTP (витая пара). Он должен быть не длиннее 10 м. Если нужно управлять системой с большего расстояния (до 200 м), можно использовать конверторы сигнала TTL в RS485 со стороны контроллера RS485 в TTL со стороны ленты. Для передачи и приема сигнала по кабелю можно использовать конвертер Th3010-485.
  8. Если система содержит более 1024 пикселей, нужно применять контроллеры с несколькими выходными портами, распределяя равномерно пиксели между портами.

Применяя на практике это руководство, Вы можете дать волю фантазии и создавать огромное множество эффектов от простых световых дорожек «Бегущий огонь» до огромных мультимедийных экранов с разнообразными изображениями.

Часто задаваемые вопросы

Многие фирмы-производители светотехнического оборудования указывают на корпусах приборов степень защиты от воздействия окружающей среды, так называемый IP (International Protection). Этот код состоит из букв IP и двух цифр, например IP44 или IP67. Первая цифра в этой кодировке характеризует защиту человека от прикосновения к токоведущим частям аппаратуры, а также о защите аппарата от попадания в него посторонних предметов. Вторая же цифра обозначает степень защиты аппарата от проникновения воды.

1-ая цифраЗащита от проникновения инородных твердых предметов2-ая цифраЗащита от проникновения инородных жидкостей
0Нет защиты0Нет защиты
1Защита от проникновения твердых объектов размером более 50 мм, частей человеческого тела, таких как руки, ступни и т. д. или других инородных предметов размером не менее 50 мм.1Защита от попадания капель, падающих вертикально вниз.
2Защита от проникновения твердых объектов размером более 12 мм, пальцев рук или других предметов длиной не более 80 мм, или твердых предметов.2Защита от попадания капель, падающих сверху под углом к вертикали не более 15о (оборудование в нормальном помещении).
3Защита от проникновения твердых объектов размером более 2,5 мм, инструментов, проволоки или других предметов диаметром не менее 2,5 мм.3Защита от попадания капель или струй, падающих сверху под углом к вертикали не более 60o (оборудование в нормальном положении).
4Защита от проникновения твердых объектов размером более 1 мм, инструментов, проволоки или других предметов диаметром не менее 1 мм.4Защита от попадания капель или брызг, падающих под любым углом.
5Частичная защита от проникновения пыли. Полная защита от всех видов случайного проникновения. Возможно лишь попадание пыли в количестве, не нарушающем работу прибора.5Защита от попадания струй воды, падающих под любым углом.
6Полная защита от проникновения пыли и случайного проникновения.6Защита от попадания струй воды под давлением под любым углом.
7Защита от попадания воды при временном погружении в воду. Вода не вызывает порчи оборудования при определенной глубине и времени погружения.
8Защита от попадания воды при постоянном погружении в воду. Вода не вызывает порчи оборудования при заданных условиях, неограниченном времени погружения.

К наиболее распространенным классам защиты, или, как их еще называют, IP-классам, можно отнести:

IP20 – Светильники с подобным классом защиты применяются только для освещения помещений в сухой, нормальной незагрязненной среде. Основное применение такие светильники находят в освещении квартир, офисов, магазинов, теплых и сухих промышленных помещений.

IP21 / IP22 – Такие светильники допускается применять в промышленных неотапливаемых помещениях, под навесами, поскольку они защищены от появления конденсата и попадания капель воды.

IP23 – Светильники класса IP23 можно применять в неотапливаемых промышленных помещениях или снаружи.

IP43 / IP44 – Этим классом защиты обладают консольные и тумбовые светильники для уличного наружного освещения. Устанавливаемые на небольшой высоте тумбовые светильники защищены от проникновения внутрь брызг и дождевых капель, а также мелких твердых тел. Распространенной комбинацией класса защиты для уличных светильников, а также промышленных светильников, применяемых для освещения цехов с высокими потолками, является защита оптического блока по классу IP54/IP65, что предотвращает загрязнение лампы и отражателя, электрический же блок для обеспечения безопасности защищен по классу IP43.

IP50 – Светильники этого класса защиты исключают быстрое загрязнение внутренних частей. В то же время подобные светильники легко очищаются снаружи. При использовании подобных светильников на объектах пищевой промышленности, применяются светильники закрытого типа, где предусмотрена защита также и от попадания в рабочую зону осколков стекла от случайно разбитых ламп. Помимо обеспечения нормальной работы самого светильника, данная степень защиты подразумевает невозможность выпадения отдельных частиц из корпуса прибора, в соответствии с требованиями пищевой промышленности. В помещениях с повышенной влажностью применение светильников с классом защиты IP50 запрещено.

IP54 – Этот класс защиты является стандартным для водонепроницаемого исполнения. Подобные светильники без каких-либо отрицательных последствий можно мыть. Зачастую они применяются для освещения цехов пищевой промышленности, помещений с повышенным содержанием влаги и пыли, а также под навесами.

IP60 – Светильники данного класса защиты полностью ограждены от попадания пыли, благодаря чему находят применение в помещениях с очень пыльной средой, таких как каменоломни, а также предприятия по переработке шерсти и тканей. На предприятиях пищевой промышленности при организации освещения подобные светильники применяются весьма редко, чаще там используют класс защиты IP65 / IP66.

IP65 – Этот класс защиты подразумевает струезащищенность светильников, позволяя для их очистки использовать струи воды под давлением, а также применяются в пыльной среде. Хоть они и не обладают полной водонепроницаемостью, их функционирование сохраняется даже при проникновении влаги внутрь корпуса прибора. Зачастую светильники этого класса выпускаются в ударозащищенном исполнении.

IP67 / IP68 – Водонепроницаемые светильники. Приборы этого класса выдерживают длительное или постоянное пребывание под водой, благодаря чему часто применяются для подводного освещения фонтанов, бассейнов. Для освещения палуб кораблей также используются светильники этого класса защиты.

Адресные светодиоды и светодиодные ленты — как устроены и работают, подключение и управление | Ваш прораб

Начнем с того, что в обычной светодиодной ленте, независимо от того одноцветная она или RGB, все светодиоды ленты питаются и светятся одновременно, поскольку все они получают питание параллельно от одного источника, драйвера, который работает по своему алгоритму, реализуемому непосредственно внутри драйвера, и просто подает питание сразу на всю ленту, по сути — на все параллельно подключенные к нему светодиоды.

Адресная светодиодная лента, в отличие от обычной, содержит так называемые адресные светодиоды. Это значит, что каждый светодиод хотя и получает питание параллельно от общего источника, включается каждый светодиод по индивидуальной команде, и значит, на каждом светодиоде можно получить собственный уникальный оттенок, один из 2553 = 16581375 возможных.

Подробно про RGB-светодиоды смотрите здесь: Как работают RGB-светодиоды, внутреннее устройство, как их подключить к Ардуино

В отличие от светодиодной RGB-ленты, в которой все светодиоды одинаково реагируют на сигнал с RGB-контроллера, в адресной LED-ленте каждый светодиод получает индивидуальную команду управления

Каждый светодиод в адресной ленте имеет свой уникальный адрес, по которому драйвер обращается к нему при помощи трехбитной команды. Команды отправляются в линию последовательно, для этого служит третий на ленте провод «DATA INPUT».

Возле каждого светодиода на адресной ленте установлен свой микрочип. Сегодня очень распространены адресные ленты с ШИМ-чипами WS2811.

Корпуса микрочипов DIP-8 либо SOP-8. Каждый чип имеет три выхода — каждый на свой цвет, вход передачи данных, выход передачи данных, вывод питания, вход установки режима и общий вывод.

Есть ленты с питанием чипов 5 вольт, но наиболее часто встречаются ленты с питанием 12 вольт, где один такой чип управляет сразу тремя светодиодами. Чипы на ленте соединены друг с другом последовательно через входы и выходы передачи данных.

WS2812B – более компактная модификация чипа, предназначенная для монтажа внутри корпуса светодиода SMD 5050. Так вся сборка имеет всего 4 выхода: питание, общий вывод, вход передачи данных и выход передачи данных.

Светодиоды WS2812B имеют встроенную интегральную схему (интегральную схему, микросхему) в направлении светодиода

Адресные ленты стоят дороже обычных лент, и применяются обычно там, где простые ленты по какой-то причине не применимы: полноцветные модульные сборки, декоративная подсветка с управлением «soft light», наружная реклама и т. д.

Особенность таких сборок в том, что они способны изменять и цвет и яркость отдельных своих сегментов по более сложному алгоритму, нежели простые LED-ленты, даже если эти LED-ленты оснащены умными драйверами.

ШИМ-сигнал управления подается со специального запрограммированного контроллера на вход ленты, и передается последовательно на вход одного чипа (digital input — DI), выходит из него (digital output — DO), затем проходит через второй чип, и т. д. Управление легко осуществить при помощи программы на ардуино.



Для взаимодействия с адресными лентами подходят библиотеки ардуино FastLED и Adafruit NeoPixel. Внутри библиотек содержатся полноценные скетчи, приняв которые за основу легко освоить самостоятельное создание новых световых эффектов. В заголовке скетча необходимо правильно указать количество светодиодов ленты и номер порта передачи данных.

Каждый RGB-светодиод на самом деле имеет в себе три светодиода (красный, зеленый и синий), поэтому для управления одним сегментом (один сегмент — это RGB-светодиод с чипом) требуется 3 байта информации, один байт — один цвет.

Каждый байт может принимать одно из 255 значений, поэтому в принципе каждый RGB-светодиод способен дать свет одним из 2553 = 16581375 оттенков. Количество байт в одной команде равно таким образом 3 умножить на количество последовательных рабочих сегментов в ленте.

Посылаемая строка попадает на первый чип, который принимает первые три байта информации, пропуская остальные дальше через выход digital output (DO) – в следующий чип. Выдерживается пауза 50 мкс, означающая что следующий в очереди чип должен принять свои три байта информации. Если пауза будет длиться более 50 мкс, это значит что цикл закончен, и предстоит повторение рабочего цикла.

Дополнительное чтение: Какие бывают виды светодиодных лент и Как узнать мощность светодиодной ленты

Андрей Повный

Светомузыка на адресной светодиодной ленте WS2812B и Arduino:

Почему светодиодная лента мигает или моргает

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.

Содержание

  • 1. Популярные причины
  • 2. Диагностика причин неисправности
  • 3. Ремонт светодиодной ленты, видео
  • 4. Этапы проверки
  • 5. Как найти неисправный светодиод
  • 6. Видео, ремонт светодиодного светильника

Популярные причины

Усилитель RGB сигналов

1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает. Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена. Фирменные выдерживают заявленные технические характеристики с запасом.

Грязная и неаккуратная пайка

2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

Виды коннекторов

3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.

4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.

5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

Виды батареек в пульте ДУ, CR2025 и пальчиковые

6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.

Диагностика причин неисправности

Цветовое обозначение проводов

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

  • истояник питания;
  • диммер;
  • блок управления RGB;
  • пульт дистанционного управления;
  • светодиодная лента;
  • соединители;
  • RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в  последовательности из 3 шт.

Этапы проверки

Схема соединения

..

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя  в  лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

  1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
  2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
  3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
  4. чтобы выявить моргание, сделайте небольшой  регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял  видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

WS2812B и WS2813 Адресные светодиодные ленты RGB – чем они отличаются?

WS2812B, несомненно, является чрезвычайно популярной светодиодной лентой и излюбленным элементом ярких проектов каждого производителя, учитывая ее низкое напряжение возбуждения, высокую яркость и хорошую однородность цвета среди многих преимуществ.

Улучшенная версия WS2812, WS2812B – это интеллектуальный светодиодный источник света с управлением, в котором схема управления и микросхема RGB интегрированы непосредственно в светодиод 5050 RGB. В качестве цифровой светодиодной ленты каждый адресуемый светодиод имеет встроенный драйвер, который позволяет регулировать яркость и цвет каждого светодиода индивидуально, то есть светодиод может иметь цвет и яркость, отличные от соседнего.Это позволяет нам создавать красивые и сложные световые эффекты.

Последняя модель в этой популярной серии светодиодных лент – WS2813. WS2813 – это обновленная версия WS2812B, аналогичная тому, как WS2812B является улучшенной версией WS2812. Как и WS2812B, он также имеет схему управления и микросхему RGB, интегрированную в светодиод 5050 RGB, и каждый светодиод может управляться индивидуально. Но как WS2813 сравнительно новая модель отличается от своего популярного предшественника WS2812B? В качестве улучшенной версии мы ожидаем преимуществ перед WS2812B в определенных областях.

Без лишних слов, давайте рассмотрим некоторые различия между ними.

1.

В чем основное отличие WS2812B от WS2813? Остальные светодиоды WS2813 будут работать нормально, несмотря на сбой одного пикселя.

Наиболее существенное различие между двумя светодиодными лентами – это свойство обхода светодиодов . Одним из самых больших преимуществ WS2813 перед WS2812B является то, что он работает по двойным сигнальным проводам с непрерывной передачей сигнала от точки прерывания.

Это означает, что если горит светодиод в середине цепи, цепь остается замкнутой, а другие светодиоды продолжают гореть. Пока никакие другие соседние светодиоды не сломаны, остальные светодиоды будут продолжать работать в обычном режиме. Когда один светодиод сломан или сгорел в полосе WS2812B, цепь разрывается, и другие светодиоды в цепочке не будут работать.

Это связано с тем, что более старый WS1812B имеет только один сигнал данных, поэтому сломанный светодиод может помешать работе других светодиодов. Однако светодиод WS2813 имеет 2 сигнала данных, что означает, что любой сбой пикселя в цепочке не повлияет на передачу сигнала, если не повреждены 2 соседних светодиода.Если не работает только один светодиод, то все не так уж и плохо. Остальные могут продолжать мигать как обычно, пока вы думаете о ремонте.

Это простое отличие делает WS2813 более надежной светодиодной лентой, что делает ее достойным обновлением для вашего следующего яркого проекта!

2. Чем частота WS2812B отличается от частоты WS2813? Превосходный эффект дисплея WS1813 становится очевидным, когда один светодиод WS2813 и WS2812B привязан к линейке и быстро покачивается из стороны в сторону. Изображения с: Youtube, WS2812B vs WS2813, Ден Свет

Еще одно преимущество WS2813 перед WS2812B – более высокая частота обновления 2000 Гц, тогда как WS2812B имеет более низкую частоту 400 Гц. Таким образом, WS2813 обеспечивает отличные эффекты отображения, без мерцания при съемке на камеру.

3. Как время сброса WS2813 сравнивается со временем сброса WS2812B?

WS2813 имеет время сброса 250 мкс, что позволяет светодиоду WS2813 лучше работать на более низких частотах и ​​менее дорогих микроконтроллерах.

4. Можно ли использовать один и тот же контроллер для WS2812B и WS2813?

Да, один и тот же контроллер можно использовать как для WS2812B, так и для WS2813.

Новичок в использовании светодиодных лент? Если это так, то вы могли не знать, что они не загораются при простом подключении к источнику питания. И, в отличие от обычных пассивных светодиодов, заставить его пульсировать цвета сложнее. Он должен быть подключен к контроллеру, через который через него должна быть отправлена ​​действительная команда на светодиоды.Примеры контроллеров включают популярные Arduino и Raspberry Pi. Используя все, что вы запрограммировали в контроллер, он «сообщает» каждому отдельному светодиоду цвет, яркость и продолжительность, которую он должен принять.

Светодиоды

WS2812B имеют встроенную в светодиод интегральную схему, которая обеспечивает связь через однопроводной интерфейс. Это означает, что многими светодиодами можно управлять, используя всего один вывод на вашем контроллере. Светодиодные ленты имеют 3 контакта: питание (+ 5V), земля (GND) и данные (Din и Dout).Контакты питания и заземления используются для подачи питания на полосу, а контакт данных облегчает связь с контроллером.

Для полосы, требующей питания 5 В, не должно возникнуть проблем с управлением ею через выход 5 В на Arduino. Но если вы решите управлять своей светодиодной лентой с помощью Raspberry Pi или ESP8266, которые отправляют сигналы с напряжением 3,3 В, вам следует преобразовать сигнал данных 3,3 В в сигнал 5 В с помощью модуля преобразователя логического уровня. В противном случае ваша светодиодная лента может работать не так, как должна!

5.Используют ли и WS2812B, и WS2813 одни и те же библиотеки?

Да, есть. Чтобы управлять WS2812B и WS2813 для создания всевозможных сумасшедших световых эффектов, которыми известны светодиодные ленты, сначала необходимо загрузить библиотеки. Однако в зависимости от того, какой контроллер вы используете, библиотеки, которые вы должны использовать, будут разными. Большинство из них можно бесплатно загрузить и использовать с GitHub.

  • Для Arduino и ESP8266: FastLED , Adafruit_NeoPixel или WS2812FX библиотеки
  • Для Raspberry Pi: rpi_ws281x Библиотека Python

6.Будет ли блок питания полосы WS2813 отличаться от блока питания WS2812B?

Оба светодиода потребляют около 60 мА при максимальной яркости, поэтому источники питания, используемые для установок WS2812B, взаимозаменяемы. Как всегда, в зависимости от количества светодиодов на полосе или полосах, которые вы используете, требуемая мощность будет варьироваться. Важно выбрать источник питания, который соответствует требованиям к полоскам, чтобы полоса оставалась соответствующей яркости. Поскольку каждый светодиод потребляет примерно одинаковое количество тока 60 мА при максимальной яркости, для одной полосы с 60 светодиодами вам понадобится 60 x 0. 06 = номинальный блок питания 3,6 А при максимальной яркости. Если вы используете порт USB 2.0 с током 0,9 А, вы можете безопасно использовать удлинители на 0,9 / 0,06 = 15 светодиодов.

7. Как соотносятся цены на светодиоды WS2812B и WS2813? Светодиоды

WS2813 дороже, но ненамного. Краткое сравнение показывает, что вы можете приобрести отдельные блоки и полосы светодиодов WS2813 примерно на 20% дороже, чем WS2812B. Разница невелика, поэтому многие продавцы уже прекращают продажу светодиодов WS2812B.Несмотря на то, что он выпущен в течение некоторого времени, мы ожидаем, что WS2813 неуклонно набирает обороты и в конечном итоге заменит WS2812B.

Здесь мы сравнили две цифровые светодиодные ленты – WS2812B и WS2813. В зависимости от потребностей вашего следующего проекта вы можете найти не только цифровые светодиодные ленты , но и аналоговые ленты на Seeed’s Bazaar.

А если вы новичок в использовании светодиодных лент или просто ищете простую установку без пайки, мы рекомендуем Grove – Водонепроницаемая светодиодная лента WS2813 RGB . Grove – это модульный и готовый к использованию набор инструментов с открытым исходным кодом, в котором для сборки электроники используется подход строительных блоков. Это исключает традиционный и сложный процесс обучения с использованием макета и различных электронных компонентов для сборки проекта, что значительно упрощает процесс обучения. Убрав макетирование и пайку, вы можете сразу приступить к изготовлению.

Различные светодиодные ленты RGB также уже давно доступны на Seeed’s Bazaar, и теперь у нас наконец-то есть светодиодная лента, совместимая с Grove, так что не забудьте проверить ее здесь !

Мы надеемся, что это руководство помогло вам сравнить две светодиодные ленты.Удачи!

Следите за нами и ставьте лайки:

Продолжить чтение

Контроллеры адресных светодиодов RGB

– Учебное пособие, Австралия

Светодиодные ленты с адресуемой RGB-подсветкой

– фавориты производителей, они могут украсить любой проект или даже стать его звездой. Эти полосы позволяют вам выбирать цвет, яркость и состояние любого светодиода в длинной полосе и могут создавать поистине впечатляющие световые эффекты.

Если вы когда-нибудь хотели подобрать светодиодную ленту, вы заметили, что вас встретили 3 варианта, что касается контроллера ленты:

Мы собираемся провести сравнение этих трех типов контроллеров светодиодов RGB и обсудить, почему вы бы предпочли один тип другому.Как и при любом сравнении, давайте начнем с того, что схоже, прежде чем мы углубимся в то, чем отличаются все разные типы светодиодных лент.

Сходства между микросхемами драйверов светодиодов

Все светодиодные ленты обычно имеют длину 1 м или 5 м .

Все они также имеют разной плотности , то есть количество светодиодов, которые втиснуты в рулон длиной 1 метр. Стандартная плотность светодиода для лент:

  • 30 светодиодов / метр
  • 60 светодиодов / метр
  • 144 светодиодов / метр

Сами по себе светодиодные ленты вообще ничего не делают, вам нужно управлять ими с помощью контактов GPIO на микроконтроллере и некоторого кода (для разных типов светодиодных лент доступно несколько библиотек). Используя эти библиотеки, вы можете управлять цветом и яркостью каждого светодиода индивидуально.

Когда дело доходит до светодиодных лент RGB, вы, вероятно, слышали о NeoPixel и, возможно, даже о светодиодных лентах DotStar, это фантастические светодиодные ленты RGB от Adafruit, которые работают на контроллерах, которые мы собираемся обсудить. Если вы хотите увидеть или узнать о них и о том, как они работают, просмотрите соответствующие руководства ниже:

Короче говоря, NeoPixels и DotStar LEDs состоит в том, что каждый из них использует разные микросхемы драйвера светодиодов, что делает их подходящими для различных приложений, и оба они невероятно просты в использовании.Как всегда, наши друзья из Adafruit собрали несколько фантастических библиотек и контента, обсуждая высокоуровневые различия между двумя типами светодиодных лент, вы можете просмотреть все эти хорошие материалы здесь.

Однако нас больше интересуют различия между контроллерами светодиодов. В случае NeoPixel это микросхема контроллера WS2812B (таблица данных) или SK6812 (таблица данных), а в случае DotStar Strip – это микросхема APA102C (таблица данных). Мы хотим знать, как каждый из них работает, ограничения каждого из них и, наконец, какой из них подходит для каких приложений и почему.Мы собрали большую часть информации в этой таблице, но ниже описаны различия.

WS2812 (или WS2812B)

Интегрированный источник света WS2812 – это программируемый контроллер постоянного тока, скрытый под корпусом светодиода RGB размером 5050. Он не использует стандартный протокол связи для управления светодиодами, вместо этого он обрабатывает управление с помощью программных переключателей ввода / вывода, которые точно синхронизируются по времени, что также известно как пересылка битов. Первоначально WS2812 был стержнем рынка светодиодных лент, но с тех пор он был обновлен до WS2812B, который использует однопроводный интерфейс наряду с питанием и землей, чтобы вы могли соединять светодиоды вместе для (теоретически бесконечно длинных) светодиодных лент.В этой статье мы будем называть его просто WS2812.

По сути (и очень просто), WS2812 принимает 24 бита данных (информация о цвете для зеленого, красного и синего светодиодов), а затем (после получения сброса) передает оставшуюся часть строки данных следующему WS2812 в полоска. Косвенно это означает, что все данные для ваших светодиодов должны быть буферизованы в памяти, а затем отправлены на вашу полосу в виде длинного потока данных. Каждый светодиод, который у вас должен быть в полосе, требует 3 байта памяти, что означает, что вы можете довольно быстро проглотить SRAM на Arduino Uno или аналогичном MCU с полосой ~ 500 светодиодов.

Хотя теоретических ограничений на количество светодиодов в полосе WS2812 нет, возникают определенные сложности, когда вы начинаете переходить на очень длинные полосы. Для того, чтобы 1 светодиод был на полной яркости, вы можете рассчитывать на потребляемую мощность 60 мА при 5 В, что довольно ужасно масштабируется для большинства источников питания (500 светодиодов приближаются к источнику 30 А!). Каждому светодиоду требуется 30 микросекунд для приема данных и дополнительные 50 микросекунд для «фиксации» данных. Хотя фактическая задержка передачи между светодиодами равна 0.5 микросекунд (что довольно мало даже при масштабировании).

В общем, WS2812b – надежный и популярный светодиодный контроллер просто потому, что он работает так просто, особенно при использовании библиотеки NeoPixel от Adafruit или одного из сообществ, созданных как FastLED. Хотя более низкая частота обновления означает, что она не подходит для приложений в стиле POV. Однако, если вам что-то нужно для этого, подойдут светодиодные ленты DotStar на базе APA102C (мы рассмотрим это ниже). Но для неподвижного цвета, основных эффектов затухания или любой другой базовой анимации WS2812 работает довольно хорошо.

SK6812

SK6812 появился на рынке светодиодных лент в 2016 году как почти прямой клон WS6812. Интересно, что это означает, что большая часть приведенного выше описания WS2812B полностью относится к SK6812. Между двумя чипами есть некоторые незначительные улучшения, однако «улучшений» синхронизации недостаточно, чтобы сделать чипы несовместимыми друг с другом, а это означает, что вы можете последовательно подключить SK6812 к WS2812b без каких-либо реальных проблем.

Наиболее существенные различия между двумя чипами заключаются в увеличении частоты обновления (до 1.2 кГц от 400 Гц на WS2812b), что все еще недостаточно быстро для приложений POV. Другой – включение белого светодиода в пакет RGB, что означает, что на самом деле это светодиод RGBW.

В целом, однако, вся информация о WS напрямую применима к SK6812.

Модель APA102C

APA102C – это всестороннее усовершенствование WS2812b. Все соображения по времени, связанные с разрядкой вашего светодиодного потока данных, решаются за счет использования стандартного интерфейса SPI для управления полосой.Конечно, это означает, что вы используете всего 4 кабеля для вашей полосы, не включая питание (в отличие от 1, необходимого для двух вариантов выше).

Самое лучшее в использовании SPI – это то, что он открывает дверь к возможности использовать светодиодную ленту полностью независимо от временных соображений, которые мешали WS2812b; синхронизация была настолько специфичной и важной для потоков данных, что это не очень хорошо работает с SBC, работающим под управлением ОС. Еще одно фантастическое обновление заключается в том, что частота ШИМ APA102C составляет 19.2 кГц (это почти в 20 раз больше, чем у SK6812, который был в 3 раза выше, чем у WS2812b). Эта частота обновления переходит в допустимую и хорошо работает для приложений POV, что отлично подходит для производителей во всем мире. Единственная реальная проблема с полосой APA102C заключается в том, что цена на полосу немного выше, чем ее более простые альтернативы, но полностью стоит того, чтобы подскочить, если вам нужна возможность POV.

Адресные светодиодные ленты RGB – один из фаворитов производителей, которые действительно могут украсить любой проект или даже стать звездой привлекательности…

Что такое RGB-подсветка? 5 лучших светодиодных лент и фонарей RGB

Светодиоды

– это долговечные, энергосберегающие и надежные источники света, которые будут освещать наш мир в будущем. Светодиоды могут не волновать рядового прохожего, но уловки и новый контроль над этими крошечными светодиодами наверняка понравятся ‘WOW’ . RGB-подсветка – одна из тех уловок, которая набирает популярность в самых разных областях, от акцентного освещения под шкафом до игровых светильников для ПК.

Как вы прочитаете в этом посте, множество вариантов цвета и функций, представленных на рынке, может быть немного ошеломляющим. Но с помощью светодиодов RGB смешивание цветов позволяет выводить миллионы цветов из светодиодов, которые начинаются только с трех основных цветов: красного, зеленого и синего.

Быстрое обновление при смешивании цветов RGB:

Помните, когда в школе смешивали синюю и желтую краски на бумаге, сделанной зеленой? Этот тип смешения цветов известен как субтрактивная модель, в которой основными цветами являются красный, синий и желтый, а их смешение дает вторичные цвета.В субтрактивной модели отсутствие цвета – белый. Субтрактивное смешение цветов включает создание нового цвета путем удаления длин волн из света с широким спектром длин волн. Субтрактивное смешение цветов происходит, когда мы смешиваем краски, красители или пигменты . .. Следовательно, это важно при печати, окраске одежды и т. Д.

Эта модель – только ОДНА из двух моделей, которые существуют в видимом мире. Мы будем уделять внимание освещению – это аддитивная модель. Аддитивное смешение цветов включает создание нового цвета путем добавления одного набора длин волн к другому набору длин волн.Вот что происходит, когда смешиваются огни разной длины волны. Когда все цвета складываются вместе, мы видим белый цвет, а не отдельные цвета. Это называется аддитивным, потому что все длины волн достигают наших глаз.

В аддитивной модели отсутствие цвета является черным, а источником цвета являются световые фотоны с использованием различных металлических сплавов. Красные и желтые светодиоды на самом деле используют систему материалов, сделанную из фосфида алюминия, индия, галлия (AlInGaP), тогда как синий / зеленый / голубой используют систему нитрида индия-галлия (InGaN).Так появился RGB, где основными цветами являются красный, зеленый и синий.

Как смешение цветов применимо к светодиодам и освещению?

Светодиод RGB – это светодиодный модуль, который может воспроизводить практически любой цвет с использованием этих трех основных дополнительных цветов: красного, зеленого и синего. Самый простой вариант светодиода RGB представляет собой комбинацию 3 отдельных светодиодов в одном корпусе, размещенных под прозрачной защитной линзой. Этот светодиодный корпус будет иметь 4 контакта, по одному для каждого из трех цветных диодов и один общий анод (+) или катод (-).

Три светодиода основных цветов используют принцип аддитивного смешения цветов, о котором мы говорили выше, чтобы получить больше цветов, чем мы можем себе представить. Светодиоды имеют регулируемую яркость по своей природе, что позволяет каждому красному, зеленому и синему цвету воспроизводить все различные оттенки этого цвета.

Технически каждый цветной светодиод может давать 256 оттенков. Чтобы получить все возможные оттенки, требуется высококачественный DMX-контроллер премиум-класса, но мы поговорим об этом подробнее в разделе контроллеров. На данный момент вы можете видеть, что производители света комбинируют 3 основных светодиода с их 256 оттенками (256 x 256 x 256), чтобы получить ‘16.Лозунг 7 миллионов разных цветов, который сопровождает так много RGB-ламп.

Так как же светодиод RGB создает различные цветовые комбинации? Это так же просто, как отрегулировать яркость каждого светодиода. Увеличьте яркость красного и синего светодиодов, уменьшив яркость зеленого, чтобы сделать пурпурный. Выключите синий светодиод и включите красный и зеленый светодиоды, чтобы они стали желтыми. Вы получаете сделку… Цветовое колесо ниже демонстрирует этот процесс, и это то, что вы можете ожидать увидеть во многих приложениях для смартфонов с управлением RGB.

Итак, что такое полоса RGB?

Светодиодная лента RGB работает по тому же принципу. На полосе установлено множество светодиодов RGB, обычно с 4 проводниками, по 3 для каждого цвета и по одному для общего анода. Полоски обычно поставляются со стандартным 4-контактным разъемом на конце (технически называемым разъемом C4P), который подключается к контроллеру светодиодов RGB… подробнее об этом в следующем разделе.

Светодиодные ленты

RGB также могут создавать очень холодный белый цвет, переключая все 3 светодиода на максимальную мощность. Имейте в виду, что этот белый цвет имеет заметный голубоватый оттенок, более 6500K.Хотя светодиодные полосы RGB действительно создают много цветов, они все же имеют некоторые ограничения. Например, они не могут производить коричневый или нежно-розовый цвет. Точность цветопередачи зависит от используемого вами контроллера.

Как вы можете управлять светодиодами RGB и полосами света?

Для получения точных цветов из вашей RGB-подсветки вам понадобится контроллер светодиодов RGB, их иногда называют 3-канальными контроллерами, поскольку они в основном управляют «каналами» 3 основных цветов. Это упростит автоматическую настройку трех светодиодов для получения желаемого света.Взгляните на несколько различных типов, которые мы обычно используем ниже:

1. Контроллеры однозонных светодиодов RGB

Эти контроллеры обычно используются для управления светодиодными лентами. Они поставляются с простым приемным устройством, которое находится между вашей лентой питания и RGB-полосами с портативным контроллером, который позволяет вам управлять с расстояния 20-30 метров.

Вы найдете их с радиочастотным соединением RF или ИК-линией участка. Эти контроллеры легко управляют всеми подключенными к ним светодиодными лампами, недостатком является то, что вы не можете управлять разными секциями независимо.

2. Многозонные интеллектуальные контроллеры RGB с поддержкой Wi-Fi / Bluetooth

Эти контроллеры SMART подключаются к вашим интеллектуальным устройствам через прилагаемое телефонное приложение. Также есть возможность включить пульт, если вы хотите, чтобы два параметра затемнялись. Поддержка нескольких зон позволяет каждому пульту дистанционного управления RGB (или приложению для смарт-устройства) подключаться к нескольким приемникам, что позволяет вам управлять несколькими зонами / комнатами в вашем доме. Легко управляйте своим офисом, гостиной и спальней с помощью одного контроллера RGB.

Эти контроллеры также позволяют расширить диапазон цветов, так как при желании вы можете вручную настроить красный, зеленый и синий светодиоды в диапазоне от 0 до 256 в приложении для телефона.

3. DMX-контроллер для светодиодов RGB

Контроллер DMX дает вам неограниченный выбор для управления освещением RGB и, по правде говоря, может дать вам 16,7 миллиона различных цветов. Раньше контроллеры DMX были слишком большими и громоздкими, чтобы их можно было использовать в небольшом приложении RGB. Однако с развитием технологий контроллеры DMX сегодня могут быть небольшими сенсорными панелями, настенными контроллерами или даже приложениями для смартфонов.

Контроллеры

DMX обычно используются для больших работ или везде, где требуются различные цвета.Выбор DMX-контроллера в конечном итоге будет зависеть от того, сколько полосок вы используете и сколько хотите потратить. Некоторые контроллеры DMX могут управлять тысячами каналов одновременно.

5 лучших светодиодов и лент RGB для начала работы

Теперь, когда вы знаете, как работают светодиоды RGB, потратьте некоторое время, чтобы просмотреть 5 наших основных рекомендаций и найти для себя правильный свет RGB. Ниже приведены 5 уникальных предметов, которые мгновенно меняют цвет и действительно улучшают атмосферу в вашем помещении.

Гибкие полосы 12 В RGB

Самыми распространенными светодиодными полосами RGB, которые мы продаем, являются гибкие полосы на 12 В.Полосы включают 30-60 светодиодов на метр на полосе, которую вы можете купить в 3-16,4 фута. длины. Полоски имеют как водонепроницаемую версию IP65, так и не водонепроницаемую версию IP20, что позволяет использовать их как внутри, так и снаружи помещений. Все эти полоски поставляются с 4-контактным разъемом C4P, который будет работать с нашими простыми дистанционными диммерами RGB или опциями интеллектуальных диммеров RGB.


Вставные светодиодные ленты RGB с контроллером – для большой длины, качество RGB

Новейшая версия RGB-подсветки, меняющей цвет… раньше максимальная длина составляла 32. 8 футов, но эти полосы выдувают ее из воды и могут достигать 150 футов в длину! К каждой полосе прилагается шнур питания, в который встроен контроллер RGB. Набор полосок RGB поставляется с выбранной длиной, с прилагаемым шнуром питания и ИК-пультом дистанционного управления. Это простой вариант полосы, меняющей цвет, для использования на улице или для бега по комнатам и бухтам внутри. Полоса заключена в прочный прозрачный корпус из ПВХ с УФ-ингибитором. Его можно разрезать каждый метр, поэтому пользователь может настроить больше после покупки.


Гибкие полосы RGB с боковым излучением

Эти уникальные светодиодные ленты в основном такие же, как гибкие ленты 12 В RGB. Единственная разница в том, что они оснащены сверхмалым светодиодом RGB, который светит сбоку на полосу. Это отличный вариант для областей, где вам нужно направить свет прямо вверх, например, при мытье стен или при подсветке сзади. Меньшие диоды немного дороже, поэтому они стоят дороже, чем обычные полоски 12 В, но удобство боковой подсветки делает это легким компромиссом, если ваше приложение требует этого.


Светодиодная лента RGB + W

Хотите еще больше запутать? Возьмите все те миллионы цветов и оттенков, о которых мы говорили ранее, и добавьте еще один светодиод. Именно это и делают эти светодиодные ленты, в то время как в светодиодах RGB используются 3 цветных диода, в RGBW – 4… дополнительный белый диод. Иногда они встраиваются непосредственно в один и тот же диод, примером этого является светодиод Cree XML-2 RGBW, но наша полоса 24V RGB + W чередует диоды RGB и теплый белый на полосе.

Светодиодные лампы

RGB + W не будут работать с диммерами RGB (3-канальные), для этого потребуется контроллер RGB + W с 4 каналами.


Cree XP-E2 RGB – светодиоды SMD высокой мощности

Это единственная 20-миллиметровая печатная плата, на которой размещены 3 светодиода Cree XP-E2 в… как вы уже догадались… красном, зеленом и синем. Светодиоды имеют индивидуальную адресацию, так что ваши драйверы светодиодов и контроллер DMX могут быть подключены к каждому отдельному светодиоду для максимального смешивания цветов. В то время как другие светодиодные ленты в этом списке принимают постоянное напряжение 12-24 постоянного тока, эти светодиоды нуждаются в источнике постоянного тока для безопасной работы. Подробнее о поиске драйвера для мощных светодиодов, таких как Cree XP-E2, читайте здесь.

В чем разница между светодиодными лампами RGB и RGBW? – Блог Pixel LED

16 апреля 2021 г.

Что такое RGB?

Светодиод RGB основан на нескольких комбинациях трех основных оптических цветов, красного, зеленого и синего, и разработан по принципу цветного светового излучения. Проще говоря, это можно рассматривать как три огня: красный, зеленый и синий. Когда их огни накладываются друг на друга, цвета смешиваются, и смешанная яркость равна сумме двух источников света.Чем выше степень смешивания, тем выше яркость, т. Е. Аддитивное смешивание. Смешение трех основных цветов RGB в соотношении 1: 1: 1 в принципе позволяет получить чистый белый цвет.

Что такое RGBW?

Светодиодная лента RGB имеет многолетнюю историю развития, что дает больше возможностей для светового дизайна и применения. В ответ на популярный спрос теперь появился новый продукт RGBW, который добавляет в смесь белый чип. RGBW добавляет белый подпиксель на основе исходных трех основных цветов RGB для формирования четырехцветного пикселя RGBW.

Зачем нужен дополнительный белый чип для освещения?

Хотя RGB теоретически может производить белый свет, на самом деле он не дает чистого белого света. Но специальный белый светодиодный чип может обеспечить более чистый белый цвет и позволяет вам выбирать дополнительные теплые или холодные белые чипы. Дополнительный белый чип также создает большие возможности для смешивания цветов с чипом RGB, представляя больше и более богатых цветовых изменений.

Как правильно выбрать между RGB и RGBW?

Светодиодная лента RGBW имеет два технических преимущества:

1.Такая же яркость потребляет меньшее энергопотребление, такое же энергопотребление позволяет достичь большей яркости.

2. При таком же энергопотреблении можно добиться большей яркости.

Кроме того, светодиодная лента RGBW имеет большее пространство для применения из-за добавления микросхемы белого света. Конечно, цена RGBW также выше, чем у обычных ламп RGB.

Если вам нужны только основные цвета RGB и не требуется дальнейшая настройка белого, стандартные светодиодные ленты RGB обычно более рентабельны.Однако, если вам действительно нужен белый цвет для освещения некоторых проектов, то лучше выбрать RGBW, но вы получите более мощные функции приложения.

Как пользоваться адресными светодиодными полосами RGB / RGBW?

Оба должны изменить цвет через контроллер протокола DMX512. Линейная лампа RGB обеспечивает красочный эффект за счет смешения трех цветов, а смешение RGB превращается в белый свет. Разница в том, что контроллер освещения RGBW имеет пять выходов, и для каждого управления цветом требуется один выход и один для источника питания.Поскольку у RGB отсутствует одна микросхема, необходимы только четыре. Функции элементов управления также должны отличаться для управления белой частью светодиода в RGBW.

7 лучших светодиодных полосок ARGB (2021)

Итак, вам нужно оживить игровой процесс? Пока вы занимаетесь этим, вы также можете думать о повышении эстетики своей мужской пещеры?

Что ж, есть решение для вас. Мы составили список из 7 лучших светодиодных лент ARGB на 2021 год.

Прежде чем мы перейдем к выбору, мы хотели бы рассказать, как будет продвигаться этот обзор.

Вы также можете проверить нашу Рекомендуемую светодиодную ленту, если вы спешите.

Для начала мы поделимся ключевыми особенностями каждого из наших любимых продуктов. Затем мы проясним, как они складываются.

Звучит хорошо? Давайте начнем!

Обзор 7 лучших светодиодных полосок ARGB

Вот 7 лучших светодиодных лент ARGB:

1. Corsair iCUE LS100

Если вы занимаетесь сборкой ПК, то, вероятно, слышали имя Corsair.Благодаря своей инновационной и надежной линейке продуктов они являются одним из ключевых лидеров в мире игровой периферии.

Но не это причина, по которой мы поставили комплект Corsair LS100 Lighting на первое место. Сначала вам нужно взглянуть на ключевые особенности.

Основные характеристики:

  • Это 1,4-метровая светодиодная лента с 84 независимыми адресуемыми светодиодами RGB.
  • Имеется встроенный диффузионный элемент.
  • Синхронизация внешнего освещения доступна для полного погружения.
  • Поддержка программного обеспечения iCUE обеспечивает всестороннюю управляемость.
  • Светодиоды
  • имеют надлежащий корпус рассеивателя с магнитными застежками и клеями.

Итак, вы узнали об особенностях. Что теперь? Позвольте нам помочь вам здесь.

Corsair iCUE – одна из лучших программных утилит для управления RGB-подсветкой. Из-за его интуитивной природы проявить творческий подход к нему довольно просто.Если вам тоже нужны поклонники ARGB, ознакомьтесь с нашими рекомендуемыми лучшими фанатами ARGB.

Но это еще не все.

Вы получаете полное погружение с элементами управления окружающим освещением. Глубина освещения и его гибкость просто делают его одним из вариантов лучшей адресной светодиодной ленты для ПК. И юзабилити тоже лучше во всех отношениях.

Несмотря на проблемы с гибкостью, LS100 может многое сделать. На самом деле не так много светодиодных лент, которые соответствовали бы стандартам Corsair.

Итак, если вы планируете продолжать, значит, вы окупаете свои вложения.

2. Светодиодная лента NEON Digital-RGB Phanteks M1

Если вы думаете о ПК, то Phanteks – естественный выбор из-за их надежной линейки продуктов. А светодиодная лента NEON M1 от Phanteks – истинное свидетельство их линейки продуктов.

Основные особенности:

  • Это светодиодная лента размером 1 × 1 метр с 70 адресуемыми элементами.
  • Поддерживает полный спектр цветов RGB и шлейфовое соединение.
  • Отличается хорошей поддержкой оборудования сторонних производителей.
  • Потребляемая мощность всего 10,5 Вт.
  • Клей
  • 3M обеспечивает плавную укладку.

Итак, вы ознакомились с основными функциями. Что для вас больше всего выделяется?

Ну, честно говоря, дело не в самих функциях. Собственно говоря, все дело в надежности функций.

И в этом-то и сияет Phanteks. Понимаете, это один из очень немногих вариантов с поддержкой материнских плат различных производителей. И в этом отношении он очень надежен.

Что касается освещения, то оно настолько захватывающее, насколько и можно ожидать от линейки брендов Phanteks. Он яркий, гладкий, без заметных изъянов. Ваш компьютер станет центральным элементом вашей комнаты.

Хотя клей 3M требует некоторой доработки, мы считаем, что он обладает отличным сочетанием функций. По цене однозначно достойный вариант.

3. SilverStone Technology LS04 Premium

SilverStone и блоки питания идут рука об руку. Хотя у них есть и другие периферийные устройства, блоки питания – одни из их лучших вещей.

Но двусторонние светодиоды ARGB LS04 светят точно так же в отделе освещения.

Основные особенности:

  • Эти полоски двойной плотности содержат 40 адресуемых частей RGB.
  • Оснащен соединителем с магнитным зажимом.
  • Он хорошо совместим с различным программным обеспечением материнских плат сторонних производителей.
  • Освещение без точек и стандартный 3-контактный разъем.
  • Это полоска длиной 1,5 фута (300 мм) с номинальной мощностью 4,5 Вт.

Как всегда, с продуктами SilverStone не на что жаловаться. Светодиод дает теплое и гладкое свечение, добавляя класс вашей игровой системе / комнате. А использование зажимного соединителя делает его одним из самых простых вариантов для использования в целом.

Да, длина короткая. Но яркая и захватывающая RGB-подсветка компенсирует это. По сути, светодиодное освещение соответствует современным стандартам.

Итак, вам не помешало бы проверить это сейчас, не так ли?

4. Светодиодная лента NZXT HUE 2

NZXT является одним из известных производителей корпусов для ПК. Но их светодиодные ленты RGB так же хороши, как и их корпуса.

Основные особенности:

  • Светодиодная лента шириной 250 мм для 10 отдельных светодиодов.
  • Совместим с контроллером освещения NZXT Hue-2.
  • Быстрая и простая установка с помощью программного обеспечения NZXT CAM.
  • Магнитный / двусторонний для легкой установки.

Это явно не лучшая светодиодная лента RGB с 10 адресуемыми светодиодами RGB. Тем не менее, благодаря некоторой умной оптимизации, они предлагают более чем приличное окружающее освещение. Кроме того, если вы используете его с концентратором и системой NZXT, общий опыт улучшается.

Теперь полоса довольно маленькая.Также контроллер не входит в комплект. Но по цене и предложениям это достаточно хорошая сделка, на которую можно потратить деньги.

5. SilverStone Technology LS03

Мы уже узнали о популярности SilverStone. Так что, вероятно, будет хорошей идеей, если мы обратим наше внимание на полоски SilverStone ARGB.

Основные особенности:

  • Это полоски длиной 1,5 фута (300 мм) с 12 полосками ARGB на каждой.
  • Потребляемая мощность всего 3 Вт.
  • Поставляется со стандартным 3-контактным разъемом.
  • Имеет достойную поддержку стороннего программного обеспечения материнских плат.
  • Имеет магнитную полосу и клей для быстрой установки.

Что касается функций, то они довольно разборчивы.

И эти полоски также соответствуют своим требованиям. Они прилично яркие при адекватной плавности. Короче говоря, они не слишком резкие.

Также идет процесс установки.В общем, у вас есть практически все необходимые функции.

Итак, вы думаете об этом как об одном из лучших вариантов светодиодных лент с адресуемой RGB-подсветкой?

Что ж, нет причин, по которым ты не должен. Конечно, удлинители не слишком тонкие, что может стать препятствием. Тем не менее, у вас есть все основные функции по приличной цене.

Так что можете это проверить.

6. Светодиодные ленты Megulla

Светодиодные ленты Megulla не подходят для вашего ПК.Фактически, они, как правило, обслуживают тех, кому нужно хорошее освещение для своих игровых комнат или человеческих пещер.

Основные особенности:

  • Это 20-метровые полосы ARGB для вечеринок.
  • Для работы лент требуется минимум 4 В на выходе.
  • Вы можете управлять освещением через приложение для смартфона / пульт / блок управления Megulla.
  • Встроенный микрофон помогает синхронизировать музыку и освещение.
  • Доступны 4 режима синхронизации для синхронизации песен.
  • Двусторонняя лента из вспененного материала для укладки на сухие поверхности.

Функции не раскрывают всей картины. Но, судя по тому, что мы видели до сих пор, освещение выглядит и ощущается приличным. Никаких заметных искажений или чего-то подобного. Вдобавок ко всему, тот факт, что вы можете управлять им с помощью телефона, довольно удивителен.

Конечно, клей не так уж хорош. Но все особенности есть. Вы можете использовать его как украшение для вашего компьютера или комнаты.

Итак, вам, вероятно, стоит проверить их, если вы ищете что-то, чтобы оживить вашу домашнюю обстановку.

7. ACROBOTIC WS2812B

Наконец, в ходе поиска мы нашли светодиодные ленты ACROBOTIC 24-bit RGB. Это больше подходит для начинающих. Вы поймете, о чем мы говорим, когда посмотрите на функции.

Основные особенности:

  • Это полоса длиной 1 метр с 60 светодиодами ARGB (5050 светодиодов).
  • Имеет водонепроницаемость IP68.
  • 3-контактные разъемы JST
  • позволяют подключать полоски в гирляндную цепь.
  • Достаточно гибкий и многоразовый, размером 10×16 мм.

Как видите, вы получаете все необходимые функции, на которые можно надеяться. Рейтинг IP68 – приятный бонус для светодиодной ленты. А гибкость и яркое освещение также делают эту полосу RGB достойной ценой.

Если честно, это скорее базовый вариант, чем выбор энтузиастов. Короче говоря, если вы только увлекаетесь эстетикой и прочим, то можете начать с этих полосок.

Если вам подходит, то выбирайте вещи для энтузиастов.

Последние мысли

Если честно, найти лучшие светодиодные ленты ARGB не так уж и сложно.

Но знакомство с функциями в целом, ценность продукта (в нашем случае светодиодная лента) – это то, что нельзя принимать как должное.

Вам нужно разобраться.

По этой причине мы решили предложить вам наши лучшие адресные светодиодные ленты RGB в качестве дополнительных опций.Надеемся, вы сделаете правильный выбор.

Удачи!

Краткое руководство по управлению адресным светодиодом WS2812B с помощью Arduino

Вы можете создать несколько проектов светодиодных лент. Однако, если вы хотите построить их в виде массива, вы отказываетесь от возможности управлять ими по отдельности. Под этим мы подразумеваем, что вы не сможете регулировать цветовой спектр, а также максимальную яркость конкретной светодиодной ленты Arduino WS2812B.

Кроме того, еще одним недостатком является то, что из-за этого светодиодные ленты не подходят для рождественских гирлянд в доме.По этой причине вы должны использовать адресный светодиод WS2812B для управления отдельными пикселями в полосе. Здесь вы узнаете, как управлять светодиодной лентой RGB с помощью Arduino UNO.

1. Arduino WS2812B Описание

Адресные светодиодные ленты – это выдающийся источник света, состоящий из ИС и адресуемой светодиодной ленты RGB в одном корпусе. Причем обычно они имеют форм-фактор SMD 5050.

На первый взгляд обычно выглядит как обычная одноцветная светодиодная лента. Но при более внимательном рассмотрении вы заметите, что и Arduino, и WS2812B интегрированы в светодиодный корпус SMD 5050 RGB.

(светодиодные ленты)

2. Описание контактов Arduino WS2812B:

Светодиод Freenode WS2812B имеет четыре контакта, подключенных к Arduino. Они есть; DOUT, DIN, VSS (GND) и VDD. Обратите внимание, что вывод VDD также является источником питания для ИС с адресацией RGB.

Штифт Функция
VSS Земля
VDD Блок питания светодиода
DOUT Выход сигнала управления данными
DIN Вход сигнала управления данными

3. Как управлять светодиодом WS2812B с помощью Arduino

Итак, как вы управляете freenove WS2812B с помощью платы Arduino? Вот как работает блок питания в проекте.Вывод питания 5 В обеспечивает питание цифровых полос. Кроме того, каждая программа с одним пикселем оснащена тремя светодиодами и функцией управления цветом. Следовательно, ток отдельного пикселя составляет около 60 мА.

Итак, если у вас есть адресуемая светодиодная лента RGB, содержащая 40 WS2812B, вы обязательно получите общий ток 40 x 60 мА = 2,4 А. Программное обеспечение Arduino не может обеспечить такую ​​мощность ни через цилиндрический разъем питания, ни через USB-кабели. Следовательно, вы должны запитать проект распиновки (Arduino и WS2812B), используя внешний источник питания.

Без сомнения, дополнительный источник питания, например 5 В, обеспечит достаточный ток.

(светодиодная подсветка RGB)

СОВЕТЫ :

  1. Убедитесь, что соединительные провода между платой Arduino, источником питания и возвратными полосами очень короткие, чтобы снизить потери напряжения.
  2. Включите резистор Ом в центре Arduino IDE, входные данные полосы и выходной контакт, чтобы минимизировать шум на линии.
  3. Кроме того, если ваши аналоговые полоски неисправны и не работают, проверьте модули первого светодиода, чтобы увидеть, не сломаны ли они. Если это так, отрежьте их и повторно припаяйте контакт входных данных.
  4. Наконец, чтобы отрегулировать дополнительный источник питания, подключите конденсатор к емкости от 100 мкФ до 1000 мкФ от силовых кабелей к земле.

Активные компоненты

  1. Arduino UNO.
  2. Блок питания 5 В.
  3. Резистор 330 Ом.
  4. полоски WS2812.

(одноплатная плата Arduino)

Принципиальная схема

(32-битная объединенная полоса цветовых значений RGB и IDE Arduino)

На приведенной выше схеме показано соединение между 32-битной полосой объединенных значений цвета RGB и Arduino IDE. Он также показывает, что светодиодная лента загорается, и Arduino подключается к внешнему источнику энергии через GND (VSS).Наконец, вывод DIN полосовых ламп подключается к седьмому выводу цифровых полос и проходит через резистор 330 Ом.

Подключите светодиод

Для подключения светодиодов необходимо использовать внешний источник питания 5 В, потому что adafruit neopixel потребляет много энергии. В среднем каждый мультипиксель потребляет около 20 мА наряду с 60 мА при максимальной яркости. С другой стороны, 30 цветных пикселей потребляют 600 мА и более 1,8 А. Кроме того, убедитесь, что ваш источник питания постоянного тока имеет широкий диапазон мощности для привода ленты.

Исходный код

Библиотека неопикселей Adafruit встроена в вашу среду разработки Arduino. Так что, если она устарела, возможно, вам придется ее переустановить. С библиотекой Arduino процесс обновления проще. Перейдите в Sketch> Включить использование библиотеки Arduino> Управление светодиодными библиотеками … и затем выполните поиск «Adafruit NeoPixel». Найдите библиотеку и нажмите «Установить».

Тем не менее, вот код Arduino. Чтобы использовать светодиоды, загрузите их в Arduino.Прилагаемая ссылка представляет собой тестовый пример кода Arduino, который вы можете скопировать и вставить; Исходный код Arduino.

Вы также можете увеличить количество светодиодов, изменив NUMOFLEDS с помощью этого кода.

4. Применение Arduino WS2812B

Arduino используется в нескольких приложениях и программном обеспечении. См. Некоторые ниже: –

  • Ardupilot.
  • Ардусат.
  • OBDuino.
  • OpenEVSE.
  • ТИНКЕРКАД.

И многое другое.

(плата Arduino)

5. В чем разница между WS2812 и WS2812B?

Хотя и WS2812, и WS2812B имеют общие черты в ИС, у них есть некоторые различия.

Начнем с того, что WS2812B имеет четыре контакта, а WS2812 – шесть контактов. Еще одно отличие состоит в том, что модель микросхемы WS2812B имеет более высокие цветовые оттенки и яркость, чем WS2812.

Наконец, WS2812B имеет улучшенную и модифицированную структуру Arduino RGB, чем его аналог.

Заключительное слово

Это руководство дает вам базовые знания о том, как управлять светодиодами с индивидуальной адресацией WS2812B с помощью Arduino. Счастливого творения! Теперь вы можете приступить к реализации широкого спектра проектов, таких как рождественские огни, праздничные огни и многое другое.

Если у Вас возникнут вопросы, свяжитесь с нами.

СЕК.gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Пожалуйста, объявите свой трафик, обновив свой пользовательский агент, чтобы включить в него информацию о компании.

Для лучших практик по эффективной загрузке информации из SEC.gov, включая последние документы EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу [email protected]

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.7ecef50.1636591617.3c757054

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 U.S.C. §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других лиц к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период.Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
