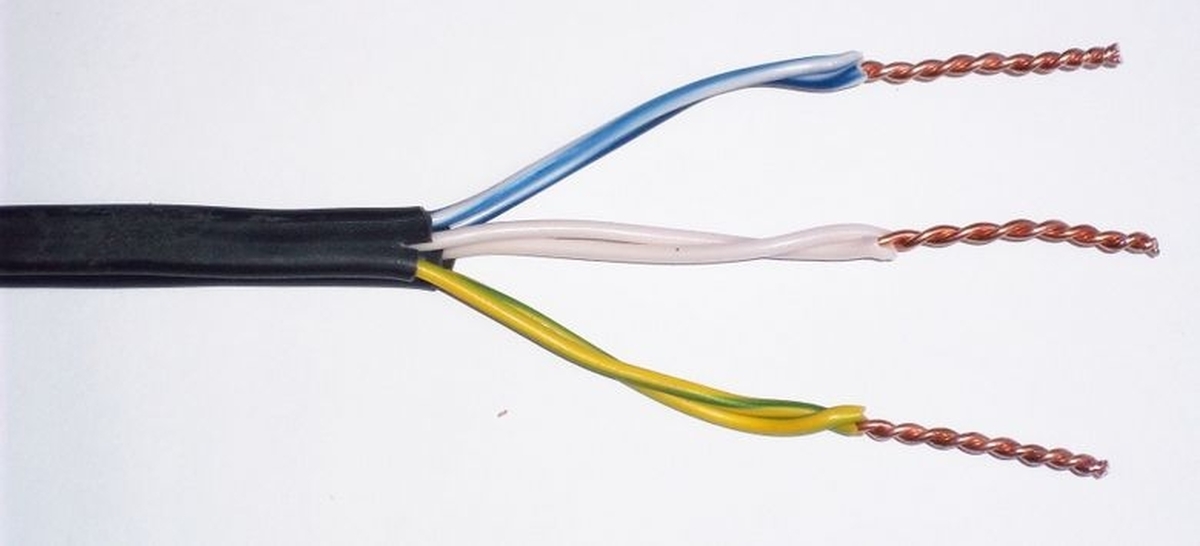

Способы соединения проводов – как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки – они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

• взять два провода и снять штатную изоляцию в размере пяти сантиметров;
• плотно скрутить их;
• провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным – механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

• знание основ электромонтажа;
• канифоль;
• оловянно-свинцовый припой;
• паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

• возьмите два провода и оголите их для скрутки;
• покройте электрические провода не очень толстым слоем припоя;
• скрутите провода;
• проведите спайку при помощи паяльника;
• дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов – они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

• клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
• пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
• ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество – вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать – вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

• сплошное обжатие;
• местное вдавливание.

Проходит опрессовка по следующему алгоритму:

• провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
• возьмите специальную гильзу;
• вставьте в нее провода таким образом, чтобы стык был посередине;
• обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

• с проводов снимают слой штатной изоляции;
• провода плотно прижимают друг к другу;
• соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Как соединить электрические провода между собой. Способы соединения электрических проводников

Как правильно соединить электрические провода или кабеля между собой?

Требования требованиями, а самый ходовой вид соединения — это скрутка. Там, где нужен быстрый монтаж, используются клеммные колодки различных форм. Одна из разновидностей клеммных соединений – пружинные клеммы. Особое распространение получили изделия фирмы Wago.

Для выполнения отвода без разрыва линии применяются сжимы, которые среди электриков называют орешками. Он представляет собой некоторую разновидность клеммного соединения.

Использование клеммных колодок

Содержание статьи

Клеммная колодка состоит из контактов закрепленных на пластине из изоляционного материала. Контактная пластина имеет с двух сторон по винту, которым затягивается провод. Это позволяет с одной стороны пластины прижимать провод из меди, а с другой стороны провод из алюминия без опасения химического взаимодействия этих металлов.

Можно соединять разные типы проводов. С одной стороны на пластину можно закрепить одножильный провод, а с другой – многожильный. Еще одна проблема, которую легко решить с помощью клеммной колодки – это соединение проводов с разными диаметрами жил.

Клеммная колодка может состоять из одной или нескольких контактных пластин, что очень удобно в условиях монтажа. Для этого достаточно набрать необходимое количество пластин и закрепить в нужном месте.

Пружинные клеммы

Клеммы этого типа очень близки по конструкции к клеммным колодкам. Различие состоит в том, что в качестве прижима используется подпружиненная пластина. Пользоваться пружинными клеммами очень просто – надо зачистить провод на глубину клеммы.

Отводится прижимная пластина и в клемму вставляется зачищенный провод. Провод вставляется так, чтобы оголенных участков провода не было. Затем защелкивается прижимная пластина и на этом процесс является завершенным.

Пружинными клеммами можно монтировать одножильные, многожильные провода и провода разного диаметра. Допускается монтаж проводов из разных металлов. Наибольшее распространение получили контакты фирмы Wago, в которых заложены пластины из биметалла со специальной контактной пастой против окисления металлов.

Установка колпачков СИЗ

Часто при монтаже проводки используются колпачки СИЗ. По внешнему виду они очень напоминают задний пластмассовый колпачок шариковой авторучки. Внутри его закладывается пружина в виде конуса. Пружина покрыта устойчивым к окислению металлом методом анодирования.

Чтобы соединить провода надо зачистить их на длину 10 – 15 мм и зачищенные участки сложить в один пучок. Концы пучка вставляются в колпачок, который затем накручивают на них до ощущения упора. Колпачок СИЗ может соединить несколько проводов, у которых суммарное сечение не будет превышать 20 мм².

Выпускаются они разных типоразмеров, поэтому подобрать необходимые несложно. Колпачки имеют цветовую маркировку, что удобно для выделения фазного или нулевого провода.

Марка СИЗ	Количество и сечение жил в мм²	Цвет колпачка
СИЗ – 1	2 х 1.5	Серый
СИЗ – 2	3 х 1.5	Синий
СИЗ – 3	2 х 2.5	Оранжевый
СИЗ – 4	4 х 2.5	Желтый
СИЗ — 5	8 х 2. 5	Красный

Колпачки СИЗ позволяют значительно увеличить время монтажа, потому что это соединение не требует дополнительной изоляции. Материал колпачка сделан из негорючего материала и не спровоцирует самовозгорание при перегреве в месте соединения.

Качество соединения СИЗ колпачками хуже, чем клеммные и не позволяют соединять провода из разных металлов.

Опрессовка специальными гильзами

Там где необходимо создать качественное и надежное соединение можно применить специальные гильзы. Гильза представляет собой отрезок медной трубки необходимого диаметра. Диаметр гильзы подбирается в зависимости от суммарного диаметра соединяемых проводов.

Зачищенные концы проводов вставляются в гильзу и зажимаются. Затем на гильзу одевается термоусадочная трубка, которой эта гильза изолируется. Если термоусадочная трубка отсутствует, то можно использовать кембрик или изоленту. Провода можно вставлять в гильзу с одной или с двух сторон. Для обжима стараются применять специальные ручные пресс-клещи.

При таком соединении гильзу нельзя использовать дважды. Во время ремонта она просто выбрасывается. Если использовать ручные клещи для снятия изоляции и пресс-клещи, то можно выполнять монтаж с хорошей производительностью.

Пайка либо сварка

Не очень часто применяется монтаж с использованием пайки. Пайка всегда гарантирует надежное соединение. Контакт имеет низкое сопротивление и хорошую механическую прочность. Опаянные провода меньше подвергаются разрушению из–за попадающей влаги.

Для соединения пайкой необходимо провода зачистить на 40 – 50 мм, облудить канифолью и скрутить. Затем на скрученные концы наносят припой, разогревают его до тех пор, пока он не растечется равномерно по всей скрутке и не затечет внутрь. Внешний вид спаянных проводов должен быть блестящим.

После пайки острые концы обрабатывают, чтобы предотвратить повреждение изоляционного материала. В качестве изоляции можно применять любой доступный вид.

Такое соединение можно отнести к самому трудоемкому. Процесс пайки требует определенных навыков. Монтаж таким способом на высоте с подручных средств не очень удобно. Соединяя пайкой необходимо оставлять некоторый запас на случай ремонта.

В некоторых случаях применяют соединение методом контактной сварки. Сам процесс похож на метод пайки, но зачищенные скрученные провода не покрывают припоем. Для соединения применяют сварочный трансформатор. Концы проводов нагревают до тех пор, пока они не сплавятся в один металлический шарик.

На сваренные концы для изоляции одевают термоусадочную трубку или обматывают изолентой.

Скрутка и изоляция

Правилами ПУЭ скрутки полностью отвергаются, но на практике соединение проводов скруткой используется почти везде. Но скрутку необходимо уметь делать и тогда она прослужит не одно десятилетие. Для этого зачищают провода с таким расчетом. Что скрутка должна быть не менее 4 – 5 см длиной.

Зачищенные участки очищаются от пленки окислов лезвием ножа или мелкой наждачной бумагой. Концы проводов перекрещивают под некоторым углом в месте окончания изоляции и пассатижами плотно перекручивают. Скрутка должны быть ровной и плотной. Сверху она изолируется имеющейся изоляцией.

Соединение скруткой нельзя выполнять для проводов разного сечения. Нельзя скручивать провода из разных металлов. Не допускается скрутка одножильного провода с многожильным. Такое соединение используется только там, где отсутствует пожарно-техническая приемка ремонта.

Зажим «орех»

Ответвительный зажим типа «орех» предназначен для выполнения ответвлений от магистральных проводов без разрыва. В месте подключения отвода снимается участок изоляции и на это место крепится «орех». Зажим состоит из карболитового корпуса и стального зажима. Зажим состоит из двух пластин и винтов. На каждой пластине есть углубление под определенное сечение провода.

Одна пластина подкладывается под провод, а сверху накрывается другой пластиной. Обе пластины зажимаются винтами, а между ними провод и отвод. Чтобы правильно подобрать «орех» в зависимости от диаметра провода необходимо пользоваться таблицей.

Тип зажима	Сечение магистрали мм²	Сечение отвода мм²	Габариты зажима
У731М	4 – 10	1.5 – 10	42 х 41 х 31
У733М	16 – 35	1.5 – 10	42 х 41 х 31
У734М	16 – 35	16 – 25	42 х 41 х 31
У739М	4 – 10	1.5 – 2.5	42 х 36 х 23
У859М	50 – 70	4 – 35	62 х 61 х 43.5
У870М	95 – 150	16 – 50	84 х 85 х 60
У871М	95 – 150	50 – 95	84 х 85 х 60
У872М	95 — 150	95 — 120	84 х 85 х 60

Для выполнения соединения надо разобрать карболитовый корпус. Он состоит из двух половинок сжатых двумя стопорными кольцами. Если кольца поддеть и снять, то корпус распадется. Если провода будут из разных металлов, то необходимо использовать дополнительную пластину. Она предотвратит контакт разных металлов и дальнейший процесс окисления, который ухудшит контакт. Винты затягиваются с разумным усилием, и вставляется в корпус.

Использование болта

Соединение болтом используется чаще всего в случае необходимости соединить медный и алюминиевый провода. На обычный стальной болт надеваются зачищенные провода, а между ними надеваются стальные шайбы и шайба Гровера. Весь «бутерброд» стягивается и обматывается изоляционной лентой.

Что делать, если проводов несколько?

Чтобы соединить несколько проводов, можно использовать клеммную колодку. Для этого надо одну половину контактных пластин соединить одним проводом. Количество таких пластин должно быть равно количеству проводов. К противоположным контактам пластин крепятся остальные провода.

Можно взять клеммную колодку с количеством пластин равным количеству проводов поделенных пополам. Тогда на одну половину зажимается одна половина проводов, а на другую половину контактов другую половину.

Несколько проводов можно соединить с помощью болта. Между проводами проложить по стальной шайбе, а под гайку положить шайбу Гровера.

Одинаковые провода можно соединить с помощью колпачка СИЗ по известной технологии или методом сварки.

Что делать, если жилы разного сечения?

Если необходимо соединить провода с жилами разного сечения, то можно применить:

• Спайку или сварку;
• Болтовое соединение;
• Соединение самозажимными клеммами;
• Винтовые зажимы;
• Ответвительный зажим;
• Медные наконечники и болтовое соединение.

Объединение многожильных и одножильных изделий

Соединение многожильных и одножильных проводов можно выполнить применив:

• Соединение пайкой;
• Соединение специальными гильзами;
• Клеммные соединения;
• Соединение наконечниками.

Как проводить работы в воде и на земле?

Вся уличная часть электропроводки должна быть тщательно защищена от влаги. Для прокладки необходимо выбирать кабельную продукцию, которая рассчитана на такую работу. Кабель должен иметь не менее двух изоляционных слоев. Кроме имеющейся изоляции провод должен помещаться в гофру. Для прокладки в земле – в трубу с герметичными муфтами.

Все розетки, выключатели, светильники и другие элементы должны быть изготовлены в соответствующем исполнении. На воде используется для питания только низкое напряжение. Все соединительные элементы размещаются выше уровня воды.

Похожие статьи

electricity-help.ru

Способы соединения проводов – как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов.  От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки – они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

• взять два провода и снять штатную изоляцию в размере пяти сантиметров;
• плотно скрутить их;
• провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным – механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

• знание основ электромонтажа;
• канифоль;
• оловянно-свинцовый припой;
• паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

• возьмите два провода и оголите их для скрутки;
• покройте электрические провода не очень толстым слоем припоя;
• скрутите провода;
• проведите спайку при помощи паяльника;
• дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов – они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

• клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
• пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
• ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество – вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать – вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

• сплошное обжатие;
• местное вдавливание.

Проходит опрессовка по следующему алгоритму:

• провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
• возьмите специальную гильзу;
• вставьте в нее провода таким образом, чтобы стык был посередине;
• обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

• с проводов снимают слой штатной изоляции;
• провода плотно прижимают друг к другу;
• соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

remont.youdo.com

Как нарастить или соединить два электрических провода или кабеля

Сегодня расскажем, как нарастить или соединить два электрических провода или кабеля. Увидите, что методик множество. Какую выбрать для электрических кабелей, решайте самостоятельно. Говорят, что алюминиевый и медный провод нельзя стыковать. Действительно, разовьётся электрохимическая коррозия. Для квартиры сойдет как вариант, на открытом воздухе электрическое соединение проводов или кабелей ослабнет, стык станет греться, пока не возникнет неисправность.

Как соединить несколько проводов или кабелей

На снимке последовательно показаны варианты стыковки проводов.

Варианты стыковки проводов

Конструктор из стали

Первая методика соединения проводов базируется на основе старого детского конструктора. Любой сумеет из полоски стали вырезать подобное (медь не берём из-за дороговизны). Электропроводность стали меньше в 7 раз, нежели у красной жилы, показанная на рисунке имеет сопротивление соединения проводов 0,1 Ом. Что касается электрохимической коррозии, для подобных стыков лучше брать оцинкованную сталь. Это единственный металл, способный ужиться рядом с медью в условиях сырости. В таком случае допустимо использовать обрезки старых сантехнических труб (по внешней поверхности). Не забудьте механически зачистить провода для уменьшения электрического сопротивления стыка. После прижатия болтом и гайкой конструкция прослужит долго. Плюс соединения проводов при помощи шины в относительно простой коммутации. Планку допустимо поставить на изолирующие ножки, к примеру, в распределительной коробке. Это не вариант для дома, а скорее, дачный выход из положения, когда рядом не оказалось магазина. Сталь не настолько агрессивна, как медь, с определённой долей опаски возможно цеплять и алюминий.

Гайка и болт

Второе соединение проводов демонстрирует, как поступить, когда на розетку или выключатель нужно подвести две жилы. Металл не берётся разнородным, в противном случае между плохими соседями прокладывается шайба из стали. Перед стыковкой проводов следует круглогубцами сделать колечки на концах каждой проволочки. Потом жилы последовательно надеваются на болт, затягивается гайка. Задача соединения проводов часто решается на проходных розетках. Специально приспособленная для этого электрическая оснастка стоит дороже обычной, не каждый захочет платить. В особенности, если ток потребления на соединении проводов мал. Проверьте тестером, чтобы сопротивление оказалось приемлемым, и используйте на здоровье. Метод монтажа: стена долбится насквозь, потом заделывается общий подрозетник для двух розеток, расположенных по обе стороны. В ходе монтажа первая точка разводится от второй. Преимущество — не потребуется дополнительного оборудования.

Клещи для зачистки провода

Болт, гайка, шайба

Третье соединение считается классическим. При помощи болта, гайки и шайб позволяет соединить три электрических провода и более. При помощи круглогубцев нужно на конце каждой жилы накрутить колечко, потом линии просто свинчиваются вместе. Для разнородных металлов применяйте разделительные шайбы из стали, если резьбы маловато, добавьте гравёрные. При использовании медной проводки трансформатора (как показано на фото) потрудитесь зачистить лаковую изоляцию (смывать не рекомендуем, это долго). Соединение разборное, подходит для перекоммутации проводов нужным образом.

Клеммы

Вариант с клеммами снижает сопротивление электрического соединения, решает сложности электрохимической коррозии. Как видно из фото, монтаж ведётся различными способами. Одна алюминиевая жила припаяна к клемме. Для результата используется специальная кислота (флюс) для пайки авиационного металла. Процесс долгий и нудный, зато качество получается отменным. Обратите внимание, латунные клеммы не входят в цепь электрохимической коррозии меди или алюминия. Допустимо стыковать жилы любого типа. Проще паяется медь. Второй конец просто обжат. На клемме два ряда загибающихся захватов: первый для металлической жилы, второй для изоляции. Соединение получается прочным, если правильно зачистить провод и грамотно воспользоваться плоскогубцами.

Разветвитель

Разветвитель позволяет объединить две линии в единую. Это часто требуется при разведении проводки для системы освещения: залы, раздельные санузлы. Положено на каждый патрон подать нулевой провод, непозволительной роскошью считается подводка четырех жил. Применяется методика ветвления. С одиночного конца жила обжимается ножом (металлический выступ на дне конструкции), с противоположного провод стискивается по образу предыдущего варианта. Внимательно зачищайте изоляцию, не удаляйте слишком сильно, это снижает прочность соединения.

Колпачки для проводов

Обжимной колпачок

Вариант с обжимным колпачком часто встречается в китайской технике: электрочайники, настольные лампы, масляные обогреватели. В этом случае жилы чуть зачищаются, потом плотно обжимаются на тисках или плоскогубцами. Это работает для медных проводов особой гибкости (состоят из множества мелких жил). Для металла большого сечения методика подходит намного хуже. Особенно туго подобным экстравагантным методом объединить разные по толщине жилы. Российские колпачки снабжаются резьбой. Тогда жилы чуть скручиваются вместе, вставляются внутрь, потом рекомендуется провернуть несколько раз по часовой стрелке. Способ подходит для особо гибких проводов, для толстого сечения работает намного хуже. Впрочем, сегодня силовой кабель чаще первого рода, сильно волноваться не стоит.

Обжимные клещи

Следующий тип соединения чаще используется в составе заливных муфт. Для работы потребуется инструмент, на фото лежащий рядом с образцом. Это своеобразные обжимные клещи. В районе ручки расположены доки для снятия изоляции с жил различного диаметра. В ходе работы инструмент слегка перекашивает,потребуется рукой отгибать провод в противоположном направлении. Делаем вывод, что приспособление годится исключительно для одиночных толстых жил. Для них снятие изоляции проходит без сучка и задоринки. Что касается муфты, внутри находится металлическая трубка, которая пережимается, прочно сдавливая металл. Происходит вроде холодной сварки, здесь главное попасть в яблочко. В случае правильного исполнения муфта прочно держит металл. Предупреждаем, нужна практика обращения с инструментов. Экземпляр, представленный на фото, куплен в FixPrice по дармовой цене.

Клеммник

Соединяющий клеммник

Клеммник (см. фото) считается стандартным средством для соединения двух проводов различного типа. Приспособление выпускается иногда в виде шины. В стандартном исполнении клеммник представляет собой пары зажимных контактов, разделённые диэлектриком. Фиксация ведётся мелкими болтиками. Шинный вариант изготовлен из латуни и при необходимости способен монтироваться внутрь распределительной коробки. Клеммник считается стандартным вариантом исполнения операции стыковки проводов. Известный А. Земсков рекомендует указанный способ наравне с заливными муфтами. Плюс методики: коммутация легко исправляется при неполадках, монтаж выходит простым и наглядным. Электрохимическая коррозия не грозит. Единственный минус просматривается, если жил масса, а места нет. Здесь гораздо лучше использовать индивидуальные клеммы по схеме, описанной выше в списке. Цена клеммника высокая, но проводов удастся заделать множество.

Клеммник-орех

Особой разновидностью клеммников считается«орех». Это две большие пластины, по четырём углам затягиваются винтиками. Конструкция заделывается в разборный корпус, имеющий вводы кабелей по каждой стороне. Получается своеобразный крест, куда заводят жилы. Плюс в хорошей герметизации конструкции и возможности по отдельности подтянуть каждую сторону. Впрочем, «орех» занимает немало места. Не всегда удаётся соединить два электрических провода указанным способом. Часто в середине клеммника присутствует третья пластина — для разделения медных и алюминиевых жил во избежание электрохимической коррозии.

Скрутка проводов

Напоследок оставили скрутку. Поговорим, как сделать правильно. Жилы берутся под углом 90 градусов. Потом просто обвивают друг вокруг друга. Если потрудитесь заглянуть внутрь цоколя галогенной лампочки, велика вероятность, что электроды колбы присоединены подобным образом. Умельцы эту операцию выполняют при помощи клещей для вязки арматуры. Процесс скрутки напоминает работу с велосипедным насосом – водишь ручкой туда и сюда.

Клещи нужны для узловых креплений арматуры фундамента. Это делается при помощи стальной проволоки, если строитель станет выполнять работу без помощи специального инструмента, кисти не выдержат долго. Клещи сильно облегчают процесс. Проволока захватывается, ручки ставятся на стопор. Остаётся потянуть на себя за привод, чтобы получить качественную скрутку.

Для стыковки кабелей используются заливные муфты. Все жилы с обеих сторон зачищаются от изоляции, объединяются при помощи выбранной методики из описанных, потом узел закрывается кожухом. Приспособление демонстрирует пару-тройку отверстий, одно несёт в составе резьбовое соединение и прокалыватель в виде иглы. В комплекте идёт герметичный пакет, разделённый надвое и содержащий в секциях компоненты эпоксидного клея. Процесс заливки:

• Аккуратно взяться за пакет с обеих сторон и тянуть. Разрывается перемычка между секциями.
• Нужно хорошенько перемешать оба компонента, тиская пакет руками.
• Выходное горлышко ввинчивается в приёмный патрубок корпуса заливной муфты, пока прокалыватель не пробьёт мембрану.
• Аккуратным движением содержимое пакета вдавливается внутрь корпуса, пока внутри хватает места.
• Соединение выдерживается в вертикальном положении, чтобы эпоксидный клей успел застыть.

Какие соединения проводов и кабелей использовать не стоит

А. Земсков приводит типы соединений, которые не нужно использовать:

1. Пайка. Понятно – тяжело создать качественный шов без горелки, разобрать – невозможно.
2. Скрутка. А. Земсков критикует демонстрирующих сверхспособности указанного соединения на примере токов 80 А (сечение жилы 2,5 квадратных миллиметров по меди). В действительности до подобного состояния проводку доводить нельзя. Поставлены автоматы защиты. Скрутка не считается разборным соединением. Физически это сделать можно, процесс занимает массу времени. Рекомендуем применять скрутку в одном случае – в составе неразборных соединений, к примеру, заливных муфт.
3. Сварка обладает плюсами и минусами пайки, но выдерживает большие токи в силу очевидных фактов.

В итоге, способ зависит от цели:

• Если требуется соединить два электрических кабеля, применяется комплексная муфта любого типа (и заливная).
• Чтобы нарастить электрический провод, можно использовать скрутку, но нужно понимать, что разобрать окажется сложно.

Теперь читатели знают, как нарастить электрический кабель.

vashtehnik.ru

Способы соединения электрических проводов – как ПРАВИЛЬНО соединять провода между собой

Общие правила соединения проводов между собой в домашних условиях

– Нельзя соединять жилы проводов, накручивая один на другой, — можно лишь перекручивать их. Таким образом допустимо сопрягать до шести жил разного сечения.

– Нельзя скручивать жилы алюминиевого и медного проводов. Если все же есть острая необходимость, то жилы медного провода обрабатываем канифолью и покрываем припоем ТОС и только потом скручиваем с алюминиевым кабелем. Использовать флюс на основе кислоты в этом случае запрещено.

– Для соединения алюминиевых и медных проводов можно использовать резьбовой зажим. На болт толщиной в два-три раза больше сечения провода надеваем шайбу, затем накидываем петлю одного провода, потом вторую шайбу и петлю другого провода. Поверх надеваем третью шайбу и все зажимаем гайкой.

– Для улучшения качества скрутки конец пучка из скрученных проводов откусываем бокорезами (кусачками). В результате концы жил спаиваются между собой способом «холодной сварки».

– Чтобы исключить образование оксидной пленки, ухудшающей плотность соединения на скрутке, желательно использовать кварцевазелиновую смазку для алюминиевых проводов и вазелиновую смазку для медных.

– Для увеличения срока службы скрутки концы соединения можно пропаять оловянно-свинцовым припоем с канифолью в качестве флюса.

– Соединять провода в домашних условиях можно также с помощью различных клеммников, соединительных блоков, обжимных гильз и т. д.

– Независимо от вида и способа соединения все оголенные участки проводов следует изолировать тремя слоями изоляционной ленты.

Места соединения проводов — зона особой опасности. Как правило, 90% всех неполадок и аварий возникает именно в контактах и кабельных скрутках.

Способов соединения проводников существует множество. Самый распространенный и простой из них ручная скрутка ТПЖ винтом и заматывание данного места изолентой (рис. 4.65).

Рис. 4.65. Скрутка кабельных жил, сделанная вручную и защищенная изолентой

Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается (рис. 4.66).

Рис. 4.66. Варианты соединения проводов скруткой

Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи. Иногда к такому способу прибегать нельзя — например, при соединении медных и алюминиевых проводников.

Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно — есть из чего выбрать (рис. 4.67).

Рис. 4.67. Современные способы соединения проводов при помощи клемм и клеммных колодок

Кабельные сжимы эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки (рис. 4.68). Используется для ответвления проводов от основной (магистральной) линии.

Клеммная колодка — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами (рис. 4.69). Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом (рис. 4.70).

delo-elektrika.ru

Способы надежного и правильного соединения проводов.

Электрическая энергия имеет немаловажное значение в жизни современного человека. Бытовые приборы и компьютеры, лифты и банкоматы – без этого мы не мыслим себе свое повседневное существование.

Основные виды соединения проводов

С каждым днем возрастает численность электрических приборов. Для обеспечения их бесперебойной работы следует пользоваться электропроводкой, которая выдержит максимальные нагрузки. Именно правильная схема соединения проводов в электрической цепи позволит потребителям без проблем пользоваться всеми атрибутами цивилизации.

Существуют такие способы соединения проводов:

• скруткой;
• пайкой;
• накидными клеммами;
• резьбовое;
• клеммной колодкой;
• опрессовкой;
• заклепкой.

Скрутка

Еще несколько лет назад не было альтернативного варианта соединению проводов скруткой. Чтобы ее сделать, достаточно при себе иметь только пассатижи и нож. Скрутка проводов осуществляется в зависимости от их диаметра.

При использовании проводов с сечением более 1 мм запрещается:

• обвивать один проводник вокруг другого;
• скручивать алюминиевый провод с медным.

Если все же необходимо соединить медный с алюминиевым проводом, то медный следует залудить припоем.

Соединение проводов в коробке с помощью скрутки можно производить в некоторых вариациях:

• с различным сечением;
• из разного металла;
• одножильный с многожильным.

В коробке можно скручивать до 6 проводов. Если планируется соединить многожильный проводник, то его нужно преобразовать в одножильный посредством припоя.

Есть еще один вариант соединения двух проводов сечением более 1 мм. Он предусматривает сращивание двух пар проводов. В большинстве случаев такой метод используется, когда:

• проводники перебиты;
• необходимо их наращивание при смене расположения выключателя или розетки.

Сам процесс сращивания состоит из следующих этапов:

• осуществление сдвига концов проводников в длину на 2-3 см;
• снятие изоляции размером до 20 сечений провода;
• скручивание проводников сопровождается созданием двух витков на каждом проводе.

При размещении скрутки под слоем штукатурки она обязательно пропаивается. Наросты припоя удаляются наждачной бумагой. В ином случае они могут нарушить изоляцию. Благодаря тому, что произошел сдвиг скручиваемых проводов, то изолировать их по отдельности не имеет смысла. Изолирующая лента наматывается тройным слоем. При укладке проводов в штукатурку нужно использовать трубку из хлорвинила.

Соединение электрических проводов, обладающих сечением менее 1 мм, осуществляется путем скручивания проводников более 5 раз. Скрутка напополам сгибается с помощью пинцета. Использование данного способа приводит к уменьшению габаритов скрутки и повышению ее механической прочности.

Несмотря на свою популярность, соединение проводов скруткой зачастую не выдерживает максимальных нагрузок в электрической сети. В результате этого происходит расширение проводников и возникновение зазора в скрутке. Провода окисляются, что приводит к пропаданию контакта между проводами.

Пайка

Наиболее надежным соединением проводов является пайка. Особенно это касается медных проводников. Зачастую подключение электрических приборов сопровождается удлинением и соединением проводов, отличающихся различным сечением. Если они слишком тонкие (сечение от 0,1 до 0,3 мм), то скрутка не поможет.

С проводников снимается изоляция. Производится лужение припоем провода с большим диаметром. Поверх него обматывается самые тонкие проводники. Место скручивания пропаивается. Когда нужно соединение проводов сделать прямым, следует загнуть самый тонкий провод и заизолировать это место.

Процесс сращивания пайкой многожильных проводов можно производить по такой же технологии, как и соединение одножильных проводников. Но существует более инновационный способ. Основными его этапами являются:

• сдвиг проводов на 2 см;
• зачистка их концов на 6-8 мм;
• распушивание соединения проводов звездой и вставка их друг в друга;
• стягивание пары тонкой проволокой;
• смазывание лаком для пайки;
• припаивание проводов;
• зачистка и изоляция пайки.

Накидные клеммы

Очень распространенным способом присоединения проводников является разъемный метод. Он предусматривает использование накидных клемм. Обычно ними покрывают контакты, которые имеют сечение до 0,8 мм. Надежное расположение клеммы для соединения проводов достигается благодаря наличию в ней выступа, а в центральной части контакта – отверстия.

Обгорание клеммы происходит по причине плохого контакта. Но ее не обязательно нужно менять. Клемму и в дальнейшем можно использовать, если осуществить ее опрессовку. Она проводится следующим образом:

• разводятся в сторону усики клеммы, которые фиксируют провод;
• надфилем стачивается место припайки;
• на это место накладывается припой;
• производится зачистка и залужение проводника;
• он прикладывается к клемме и нагревается паяльником;
• загибаются усики клеммы;
• натягивается колпачок для изоляции;
• клемма присоединяется к контакту.

Резьбовое соединение

Пайка – это самый надежный способ при фиксации контактов и проводов. Но он обладает и недостатками. Основные из них – это трудоемкость процесса и неразъемные соединения. По этой причине электрические контакты многих приборов лучше соединить с проводами гайками или винтами, дополненные шайбами.

3

Пример такого резьбового соединения контактов и проводов наглядно виден по строению розетки. Такой способ применяется для соединения проводов:

• с сечением более 3 мм;
• из разных металлов: алюминия и меди.

Резьбовое соединение двух проводов из разных металлов предполагает выполнение таких последовательных действий:

• снятие изоляции длиной около 4 сечений винта;
• зачистку окисленных жил до блеска;
• создание колец на проводе;
• одевание на винт шайб.

Последняя процедура осуществляется в следующем порядке. На винт одеваются:

• пружинная шайба;
• простая шайба;
• кольцо одного проводника;
• еще одна простая шайба;
• кольцо второго проводника;
• простая шайба;
• гайка.

При соединении проводов, сделанных из одного металла, или залуженного медного проводника с алюминиевым проводом между кольцами проводников укладывать шайбу не нужно. Многожильный медный проводник следует обработать припоем.

Клеммная колодка

При наличии небольших нагрузок в электрической сети можно использовать для соединения проводов колодки. Это устройство представляет собой трубку из латуни, которая в боковой части имеет два отверстия с резьбой. Трубка помещается в корпус, сделанный из карболита или пластика.

Фиксация проводов происходит на противоположных концах трубки. Покупка клеммной колодки происходит в зависимости от сечения проводов, которые будут соединяться. Также в трубке можно зафиксировать несколько проводников.

Преимуществами использования клеммных колодок являются:

• простота и быстрота подключения;
• возможность соединения алюминиевых и медных проводов без пайки.

Опрессовка

Иногда приходится соединение проводов осуществлять неразъемным методом. Этот способ является самым эффективным при устройстве электропроводки в труднодоступных местах. Он может быть выполнен двумя различными вариантами:

• опрессовкой;
• заклепкой.

Наиболее простой способ – это фиксация жил опрессовкой. Соединяются проводники, изготовленные только из одинакового металла. Процесс опрессовки выполняется в зависимости от толщины проводников и состоит из следующих этапов:

• скручивается несколько проводников;
• они вставляются в трубку, которая должна быть изготовлена из аналогичного материала;
• трубка сжимается пресс — клещами.

Опрессовка предусматривает соединение и одножильных, и многожильных проводников. Размер трубки должен совпадать с сечением всех скрученных проводов. Самый оптимальный вариант, когда провода будут очень плотно входить в трубку.

Соединение электрических проводов, которые отличаются большими диаметрами, осуществляется с помощью специальных пресс-клещей (ПК, ПМК или ПКГ). Это приспособление используется для опрессовки любых по размерам проводов. В комплект к пресс-клещам прилагается набор различных матриц и наконечников.

Процесс обжатия провода включает такие этапы:

• снятие с проводника изоляции;
• размещение провода в наконечник;
• сжатие наконечника пресс-клещами.

Заклепка

Данный метод соединения проводов во многом схож с использованием винта. Но если винт можно открутить, то заклепку разобрать невозможно. Существенным недостатком является то, что работу нужно осуществлять специальным инструментом.

Соединение алюминиевого и медного проводов с помощью заклепки производится следующим образом:

• на заклепку поочередно надеваются алюминиевый провод, гровер, медный провод, плоская шайба;
• стержень вставляется в заклепочник;
• нажимается ручка инструмента;
• происходит щелчок.

Присоединение проводов, перебитых в стене

Иногда в ходе осуществления отделочных работ можно нечаянно повредить провод. В таком случае, чтобы добраться до перебитого проводника, придется удалить весь слой штукатурки. Рассмотрим два основных варианта:

• перебит медный провод;
• перебит алюминиевый провод.

Соединение медного провода производится в такой последовательности:

• скрытый поврежденный провод на 3-5 см в длину освобождается от штукатурки;
• проводник разъединяется на две части;
• с обоих проводников снимается изоляция на 12-15 мм;
• на концы проводов наносится припой;
• в один проводник вставляется трубка;
• в длину трубка должна быть больше длины оголенных проводников;
• обрезается кусок медной проволоки таким же диаметром, как и перебитый провод;
• проволока покрывается припоем;
• происходит ее спаивание внахлест с концами перебитого провода;
• на место припоя сдвигается трубка для изоляции;
• наматывается один слой изоляционной ленты.

Соединение перебитых алюминиевых проводов осуществляется только механическим способом. Основными этапами проведения этого процесса являются:

• с двух концов проводника снимается изоляция;
• из проводов создаются кольца диаметром до 4 мм;
• из куска алюминиевого провода создается вставка;
• по сечению она должна быть идентичной поврежденным проводникам;
• кольца вставки устанавливаются поверх колец проводов;
• осуществляется соединение колец с помощью винта с шайбами и гайкой;
• закрытие оголенных проводов изоляционной лентой.

В целях недопущения механического повреждения поверх изоленты можно покрыть трубкой, а сверху еще одним слоем изоленты.

Видео о соединении проводов:



gid-str.ru

Как правильно соединять провода – от скрутки до сварки

Очень часто при выполнении электротехнических работ на производстве и в быту, необходимо соединять электрические провода. В результате соединения должен получиться надёжный электрический контакт, обладающий малым переходным сопротивлением.

В противном случае (если контакт будет иметь большое электрическое сопротивление) место соединения проводов будет постоянно греться. Это в дальнейшем приведёт к негативным последствиям, как в плане надёжности электрической цепи, так и в плане безопасности.

Соединять электрические провода можно самыми различными способами. Это может быть обычная скрутка двух или нескольких жил, пайка проводов, сварочное соединение, опрессовка, обычное болтовое соединение. Кроме того, для соединения часто используется клеммник, клеммная колодка, а также соединительные изолирующие зажимы.

Провода соединяют в проходных и в клеммных коробках, в электрических шкафах, щитках, распределительных устройствах, в электрических и электронных приборах и т.д. Обычно соединяют две и более электрические жилы. Соединяемые жилы бывают однопроволочными и многопроволочными, одинакового сечения или разного.

Соединять провода из разных металлов (медь с алюминием) напрямую категорически запрещается. Это связано с тем, что медь и алюминий обладают разной электрической проводимостью. Т.е. при прохождении по электрической цепи большой токовой нагрузки, алюминий будет больше греться, что в результате привёдёт к ухудшению контакта, ещё большему нагреву в месте соединения, оплавлению и повреждению изоляции.

Для того чтобы любое электрическое соединение было выполнено качественно, желательно знать особенности каждого вида соединения.

Скрутка жил проводов

Скрутка двух и более жил – наиболее популярный в своё время способ соединения проводов, не потерявший своей актуальности и сегодня. И хотя по современным требованиям скрутки жил проводов в чистом виде не разрешены, такой вид соединения встречается достаточно часто.

Для того чтобы выполнить скрутку жил, необходимо снять с них изоляцию на определённую длину и скрутить оголённые части между собой пассатижами. Место скрутки обязательно заизолировать изолентой или термоусадочной трубкой.

Минус обычной скрутки – окисление и, как следствие, ухудшение контактного соединения через некоторое время. Особенно это относится к скрутке алюминиевых проводов.

Пайка

Для того чтобы соединить провода пайкой, необходимо также снять изоляцию с жил, а оголённые части жил сначала скрутить, а затем залудить, после чего выполняется сам процесс пайки. Чтобы паять провода, необходимо уметь работать паяльником.

Один из недостатков соединения проводов пайкой – небольшая механическая прочность соединения ввиду мягкости припоя, используемого для пайки. Также соединять пайкой большое количество проводов, особенно монолитных (однопроволочных), не так просто.

Опрессовка проводов

Для опрессовки используется специальная металлическая гильза. Размер гильзы подбирается по суммарному сечению жил всех соединяемых проводников.

Жилы проводов скручивают, на скрутку надевается гильза, после чего происходит её зажатие. Для этого используются специальные клещи. В результате получается довольно качественное, прочное, надёжное, но не разборное контактное соединение.

Болтовое соединение

Данный вид соединения проводов используется в том случае, если необходимо соединить провод из меди с алюминиевым проводом, но не напрямую. Также таким способом можно соединять и провода из одного металла. Для болтового соединения понадобится болт, гайка и три шайбы.

Соединение происходит следующим образом: жилы проводов зачищают от изоляции на определённую длину, а затем из оголённой части жилы формируют кольцо (петлю). Диаметр кольца должен быть приблизительно равен диаметру болта, чтобы кольцо можно было легко надеть на болт.

Далее на болт надевается первая шайба, затем первая жила, после этого надевается вторая шайба, на неё вторая жила, третья шайба и в конце накручивается гайка. Гайка сначала закручивается руками, а затягивается гаечным ключом.

Небольшой минус такого соединения – некоторая громоздкость. Однако контакт получается качественным и надёжным. В случае необходимости болтовое соединение можно без труда разъединить.



Соединение через клеммник (клеммную колодку)

Соединение проводов на клеммнике (клеммной колодке) является очень простым и надёжным. Зажатие оголённой части жилы провода происходит при помощи закручивания винта. Т.е. достаточно уметь пользоваться отвёрткой, чтобы соединить провода.

Одно из преимуществ клеммника и клеммной колодки – возможность соединять провода разного сечения. Минус такого соединения – вероятность пережима провода, а также необходимость повторной, а затем и периодической протяжки винтов ввиду ослабления контакта с течением времени.

Соединение с помощью изолирующих зажимов

Соединительные изолирующие зажимы (СИЗ) представляют собой специальный пластиковый колпачок, внутри которого находится специальная пружина. Зачищенные жилы вставляют в колпачок, который прокручивают по часовой стрелке до тех пор, пока это возможно.

Выполнение такого соединения не требует особых практических навыков. Рекомендуется использовать зажимы только от известных производителей. Такие зажимы надолго сохранят контакт, чего нельзя сказать про подделки.

Сварка

Соединение сваркой выполняется следующим образом: оголённые жилы проводов скручиваются, а конец скрутки заваривается, в результате чего в месте сварки образуется металлический шарик, обеспечивающий качественный контакт между всеми жилами.

Соединение сваркой является полностью не разборным. Чтобы из общего пучка жил убрать одну, её необходимо выкусывать кусачками.

Существуют и другие, менее популярные способы соединения проводов, но чаще всего применяются те, которые рассмотрены выше.

Правильное соединение электрических проводов, кабелей между собой!

Часто приходится самостоятельно в своем доме, квартире или гараже соединять между собой электрические провода или кабеля в пучок в распределительной коробке или наращивать провод или восстанавливать перебитый участок, но многие не знают как правильно и надежно это сделать!

Строго соблюдайте:  Меры безопасности при самостоятельном электромонтаже или электроремонте в своем доме!

Для того что бы нарастить провод или кабель- Мы рекомендуем использовать метод опрессовки, сварки и пайки!
А для соединения электрических проводов между собой в пучок рекомендуем использовать электрические сжимы или зажимы, которые бывают нескольких видов. Я в своей работе использую и Всем рекомендую- колпачки СИЗ, которые помимо того, что обеспечивают надежное электрическое соединение а еще, одновременно изолирует пучок проводов.

Важно! Помните, что при монтаже электропроводки необходимо зажимы применять соответствующие току, сечению провода и напряжению, которые наносятся на корпус зажима.

Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком.

Внимание! Предварительно не надо делать скрутку проводов. Одеваем СИЗ и плотно его накручиваем на провода. Некоторые электрики последние несколько оборотов подворачивают плоскогубцами, но как показала практика достаточно усилия руки.

Сиз бывают разных цветов и размеров от 2 до 5. Цифра означает для какого количества проводов в скрутке она предназначена. Например СИЗ-3 (самый распространенный в моей практике) предназначен для скрутки 3 проводов сечением 1.5 квадратных мм., максимум 4.

СИЗ нельзя использовать для соединения вместе алюминиевых и медных проводов. Допускается соединение медных многожильных и одножильных проводов между собой.

Кроме СИЗ зажимы бывают и других типов, при использовании которых часть провода без изоляции не должна выступать из изоляционной части электрического зажима.

Под номером один на рисунке изображен клемник. Откручиваем болтики и вставляем защищенные концы и зажимаем болтики отверткой.

Под номером 2 (многоразового применения) и 3 (одноразовые) изображены самозажимные- все просто зачистили и вставили в соответствующее отверстие провод проверили зашел ли он до конца. Быстро и надежно!
Для проводов большого сечения от 6 мм. квадратных применяются (рисунок 4) специальные ответвительные сжимы или «Орехи». Все просто в специальные места с продолговатой выпуклостью между пластинами вставляем провода и зажимаем болты.

Старый и надежный способ, который обеспечивает надежный, безопасный и долговечный контакт это пайка проводов между собой.

Кроме того с помощью специального пресса и медных гильз (труб) быстро и надежно можно соединить любого сечения и количества жилы проводов и кабелей.

Незабываем после пайки или опрессовки оголенную часть электрических проводов изолировать изолентой или кембриком.

Очень важно при соединении  медного и алюминиевого провода, что бы они не касались между собой- для этого используем зажимы (не СИЗы) или орехи, пайка и опрессовка не подойдет, потому что контакт меди и алюминия быстро и легко окисляется с потерей электропроводности!

Знакомый электрик показал необычный способ соединения проводов | Сделай Самоделку

Всем привет! Может этот способ и не новый, но я о нём точно не знал, пока мне не показал его мой знакомый. Способ довольна интересный, пробовал соединять так мягкий многопроволочный провод, получился плотный узел, а вот с однопроволочным проводом всё не так однозначно, место соединения двух проводов было не плотным, в общем смотрите сами и делайте выводы! Надеюсь информация будет вам полезна.

Итак, для того что бы соединить два провода этим способом, необходимо для начала снять изоляцию с них, примерно пять сантиметров.

Знакомый электрик показал необычный способ соединения проводов

Далее загибаем два конца провода как на фото ниже.

Знакомый электрик показал необычный способ соединения проводов

Теперь для того что бы было удобнее, представим что коричневый провод у нас левый, а голубой правый. Берём коричневый провод в левую руку и держим горизонтально, что бы его конец смотрел в вверх. В правую руку берём голубой провод и продеваем конец коричневого провода в петлю голубого с сзади.

Знакомый электрик показал необычный способ соединения проводов

Конец голубого провода продеваем в петлю коричневого провода.

Знакомый электрик показал необычный способ соединения проводов

Теперь сильно тянем за концы проводов и петля затягивается, затем скручиваем оставшиеся концы и соединение готово!

Знакомый электрик показал необычный способ соединения проводовЗнакомый электрик показал необычный способ соединения проводовЗнакомый электрик показал необычный способ соединения проводов

Такое соединение получается очень прочным на разрыв, я пытался порвать его но безуспешно, даже концы не распутались, скорее сам провод порвётся чем такое соединение. Конечно не все провода поддаются такому соединению, например толстые однопроволочные провода соединить очень сложно, многопроволочные соединяются практически все.

Остаётся вопрос в том, на сколько такое соединение надёжное в плане безопасности и можно ли так соединять электрические провода, пишите своё мнение в комментариях! Ниже оставлю видео где ещё раз покажу весь процесс поэтапно, если статья была непонятной. 🙂

Внимание! Я не являюсь электриком и поэтому ни кого не учу, в статье я лишь показал способ который мне показали самому, а я показал его вам. В комментариях можно почитать мнение опытных электриков и решить стоит ли соединять таким способом провода или нет, на сколько такое соединение безопасно и имеет ли место быть. Спасибо всем за внимание!

Знакомый электрик показал необычный способ соединения проводов

Как правильно соединить электрические провода или кабеля между собой?

Требования требованиями, а самый ходовой вид соединения — это скрутка. Там, где нужен быстрый монтаж, используются клеммные колодки различных форм. Одна из разновидностей клеммных соединений – пружинные клеммы. Особое распространение получили изделия фирмы Wago.

Для выполнения отвода без разрыва линии применяются сжимы, которые среди электриков называют орешками. Он представляет собой некоторую разновидность клеммного соединения.

Использование клеммных колодок

Содержание статьи

Клеммная колодка состоит из контактов закрепленных на пластине из изоляционного материала. Контактная пластина имеет с двух сторон по винту, которым затягивается провод. Это позволяет с одной стороны пластины прижимать провод из меди, а с другой стороны провод из алюминия без опасения химического взаимодействия этих металлов.

Можно соединять разные типы проводов. С одной стороны на пластину можно закрепить одножильный провод, а с другой – многожильный. Еще одна проблема, которую легко решить с помощью клеммной колодки – это соединение проводов с разными диаметрами жил.

Клеммная колодка может состоять из одной или нескольких контактных пластин, что очень удобно в условиях монтажа. Для этого достаточно набрать необходимое количество пластин и закрепить в нужном месте.

Пружинные клеммы

Клеммы этого типа очень близки по конструкции к клеммным колодкам. Различие состоит в том, что в качестве прижима используется подпружиненная пластина. Пользоваться пружинными клеммами очень просто – надо зачистить провод на глубину клеммы.

Отводится прижимная пластина и в клемму вставляется зачищенный провод. Провод вставляется так, чтобы оголенных участков провода не было. Затем защелкивается прижимная пластина и на этом процесс является завершенным.

Пружинными клеммами можно монтировать одножильные, многожильные провода и провода разного диаметра. Допускается монтаж проводов из разных металлов. Наибольшее распространение получили контакты фирмы Wago, в которых заложены пластины из биметалла со специальной контактной пастой против окисления металлов.

Установка колпачков СИЗ

Часто при монтаже проводки используются колпачки СИЗ. По внешнему виду они очень напоминают задний пластмассовый колпачок шариковой авторучки. Внутри его закладывается пружина в виде конуса. Пружина покрыта устойчивым к окислению металлом методом анодирования.

Чтобы соединить провода надо зачистить их на длину 10 – 15 мм и зачищенные участки сложить в один пучок. Концы пучка вставляются в колпачок, который затем накручивают на них до ощущения упора. Колпачок СИЗ может соединить несколько проводов, у которых суммарное сечение не будет превышать 20 мм².

Выпускаются они разных типоразмеров, поэтому подобрать необходимые несложно. Колпачки имеют цветовую маркировку, что удобно для выделения фазного или нулевого провода.

Марка СИЗ	Количество и сечение жил в мм²	Цвет колпачка
СИЗ – 1	2 х 1.5	Серый
СИЗ – 2	3 х 1.5	Синий
СИЗ – 3	2 х 2.5	Оранжевый
СИЗ – 4	4 х 2.5	Желтый
СИЗ — 5	8 х 2.5	Красный

Колпачки СИЗ позволяют значительно увеличить время монтажа, потому что это соединение не требует дополнительной изоляции. Материал колпачка сделан из негорючего материала и не спровоцирует самовозгорание при перегреве в месте соединения.

Качество соединения СИЗ колпачками хуже, чем клеммные и не позволяют соединять провода из разных металлов.

Опрессовка специальными гильзами

Там где необходимо создать качественное и надежное соединение можно применить специальные гильзы. Гильза представляет собой отрезок медной трубки необходимого диаметра. Диаметр гильзы подбирается в зависимости от суммарного диаметра соединяемых проводов.

Зачищенные концы проводов вставляются в гильзу и зажимаются. Затем на гильзу одевается термоусадочная трубка, которой эта гильза изолируется. Если термоусадочная трубка отсутствует, то можно использовать кембрик или изоленту. Провода можно вставлять в гильзу с одной или с двух сторон. Для обжима стараются применять специальные ручные пресс-клещи.

При таком соединении гильзу нельзя использовать дважды. Во время ремонта она просто выбрасывается. Если использовать ручные клещи для снятия изоляции и пресс-клещи, то можно выполнять монтаж с хорошей производительностью.

Пайка либо сварка

Не очень часто применяется монтаж с использованием пайки. Пайка всегда гарантирует надежное соединение. Контакт имеет низкое сопротивление и хорошую механическую прочность. Опаянные провода меньше подвергаются разрушению из–за попадающей влаги.

Для соединения пайкой необходимо провода зачистить на 40 – 50 мм, облудить канифолью и скрутить. Затем на скрученные концы наносят припой, разогревают его до тех пор, пока он не растечется равномерно по всей скрутке и не затечет внутрь. Внешний вид спаянных проводов должен быть блестящим.

После пайки острые концы обрабатывают, чтобы предотвратить повреждение изоляционного материала. В качестве изоляции можно применять любой доступный вид.

Такое соединение можно отнести к самому трудоемкому. Процесс пайки требует определенных навыков. Монтаж таким способом на высоте с подручных средств не очень удобно. Соединяя пайкой необходимо оставлять некоторый запас на случай ремонта.

В некоторых случаях применяют соединение методом контактной сварки. Сам процесс похож на метод пайки, но зачищенные скрученные провода не покрывают припоем. Для соединения применяют сварочный трансформатор. Концы проводов нагревают до тех пор, пока они не сплавятся в один металлический шарик.

На сваренные концы для изоляции одевают термоусадочную трубку или обматывают изолентой.

Скрутка и изоляция

Правилами ПУЭ скрутки полностью отвергаются, но на практике соединение проводов скруткой используется почти везде. Но скрутку необходимо уметь делать и тогда она прослужит не одно десятилетие. Для этого зачищают провода с таким расчетом. Что скрутка должна быть не менее 4 – 5 см длиной.

Зачищенные участки очищаются от пленки окислов лезвием ножа или мелкой наждачной бумагой. Концы проводов перекрещивают под некоторым углом в месте окончания изоляции и пассатижами плотно перекручивают. Скрутка должны быть ровной и плотной. Сверху она изолируется имеющейся изоляцией.

Соединение скруткой нельзя выполнять для проводов разного сечения. Нельзя скручивать провода из разных металлов. Не допускается скрутка одножильного провода с многожильным. Такое соединение используется только там, где отсутствует пожарно-техническая приемка ремонта.

Зажим «орех»

Ответвительный зажим типа «орех» предназначен для выполнения ответвлений от магистральных проводов без разрыва. В месте подключения отвода снимается участок изоляции и на это место крепится «орех». Зажим состоит из карболитового корпуса и стального зажима. Зажим состоит из двух пластин и винтов. На каждой пластине есть углубление под определенное сечение провода.

Одна пластина подкладывается под провод, а сверху накрывается другой пластиной. Обе пластины зажимаются винтами, а между ними провод и отвод. Чтобы правильно подобрать «орех» в зависимости от диаметра провода необходимо пользоваться таблицей.

Тип зажима	Сечение магистрали мм²	Сечение отвода мм²	Габариты зажима
У731М	4 – 10	1.5 – 10	42 х 41 х 31
У733М	16 – 35	1.5 – 10	42 х 41 х 31
У734М	16 – 35	16 – 25	42 х 41 х 31
У739М	4 – 10	1.5 – 2.5	42 х 36 х 23
У859М	50 – 70	4 – 35	62 х 61 х 43.5
У870М	95 – 150	16 – 50	84 х 85 х 60
У871М	95 – 150	50 – 95	84 х 85 х 60
У872М	95 — 150	95 — 120	84 х 85 х 60

Для выполнения соединения надо разобрать карболитовый корпус. Он состоит из двух половинок сжатых двумя стопорными кольцами. Если кольца поддеть и снять, то корпус распадется. Если провода будут из разных металлов, то необходимо использовать дополнительную пластину. Она предотвратит контакт разных металлов и дальнейший процесс окисления, который ухудшит контакт. Винты затягиваются с разумным усилием, и вставляется в корпус.

Использование болта

Соединение болтом используется чаще всего в случае необходимости соединить медный и алюминиевый провода. На обычный стальной болт надеваются зачищенные провода, а между ними надеваются стальные шайбы и шайба Гровера. Весь «бутерброд» стягивается и обматывается изоляционной лентой.

Что делать, если проводов несколько?

Чтобы соединить несколько проводов, можно использовать клеммную колодку. Для этого надо одну половину контактных пластин соединить одним проводом. Количество таких пластин должно быть равно количеству проводов. К противоположным контактам пластин крепятся остальные провода.

Можно взять клеммную колодку с количеством пластин равным количеству проводов поделенных пополам. Тогда на одну половину зажимается одна половина проводов, а на другую половину контактов другую половину.

Несколько проводов можно соединить с помощью болта. Между проводами проложить по стальной шайбе, а под гайку положить шайбу Гровера.

Одинаковые провода можно соединить с помощью колпачка СИЗ по известной технологии или методом сварки.

Что делать, если жилы разного сечения?

Если необходимо соединить провода с жилами разного сечения, то можно применить:

• Спайку или сварку;
• Болтовое соединение;
• Соединение самозажимными клеммами;
• Винтовые зажимы;
• Ответвительный зажим;
• Медные наконечники и болтовое соединение.

Объединение многожильных и одножильных изделий

Соединение многожильных и одножильных проводов можно выполнить применив:

• Соединение пайкой;
• Соединение специальными гильзами;
• Клеммные соединения;
• Соединение наконечниками.

Как проводить работы в воде и на земле?

Вся уличная часть электропроводки должна быть тщательно защищена от влаги. Для прокладки необходимо выбирать кабельную продукцию, которая рассчитана на такую работу. Кабель должен иметь не менее двух изоляционных слоев. Кроме имеющейся изоляции провод должен помещаться в гофру. Для прокладки в земле – в трубу с герметичными муфтами.

Все розетки, выключатели, светильники и другие элементы должны быть изготовлены в соответствующем исполнении. На воде используется для питания только низкое напряжение. Все соединительные элементы размещаются выше уровня воды.

Похожие статьи

клеммы, колпачки, сварка, пайка, опрессовка

Ситуации, когда требуется соединить или нарастить провода, при эксплуатации электропроводки происходят в следующих случаях:

1. Если при сверлении или штроблении стен оказалась перерезанной электропроводка.
2. При переносе розеток, выключателей и светильников без замены питающих кабелей.
3. Если длина проводника в монтажной или распределительной коробке после многократной переразделки недостаточна для его подключения.
4. Обрывы в шнурах электропитания бытовых приборов.

Правильный выход из этих положений – замена поврежденного участка электропроводки или шнура питания. Но в качестве временной меры или в случае, когда замена участка проводки экономически нецелесообразна, можно обойтись выполнением соединений проводов.

Как правильно соединить провода между собой в стене

Если требуется соединение поврежденной электропроводки в стене панельного дома, то лучше поврежденный участок поменять на новый. Проводники проходят внутри отведенных для них полостей и жестко не закреплены. Оба конца поврежденного провода находят и отключают. Затем к одному из них привязывают новый кусок провода. Временное соединение выполняют надежно и обматывают изолентой, чтобы края не цеплялись за неровности, повстречавшиеся на его пути. Вытягивая старый провод, затаскивают на его место новый.

Важно, чтобы материал нового проводника соответствовал материалу старого. Если проводка в квартире алюминиевая, то и для замены нужно использовать тоже алюминий.

Инструкция по соединению проводников в стене

Соединение проводников в стене выполняется так:

1. Определяем направление прокладки поврежденного участка.
2. Отключаем питание ремонтируемого участка.
3. По оси прокладки кабеля надрезаем обои на длину по 20 см в обе стороны от места повреждения. Шпателем отсоединяем обои от стены и отгибаем в стороны. Это позволит после ремонта наклеить их обратно.
4. При помощи молотка и зубила освобождаем из стены кабель в обе стороны от места повреждения на те же 20 см. Можно вместо зубила использовать плоскую затупленную отвертку. Не наносите сильных ударов, чтобы не повредить изоляцию кабеля.
5. Если поврежден один из проводников линии, отделяем его от исправных. Для этого вскрываем оболочку кабеля или разрезаем вдоль плоский провод («лапшу»). Изоляция жил не должна пострадать, поэтому – проявите терпение, аккуратность и упорство.
6. Если повреждены все жилы – разделываем кабель в обе стороны.
7. Разделываем жилы кабеля на длину, зависящую от выбранного способа соединения. Допускается соединение сваркой, пайкой, опрессовкой или с использованием клемм.
8. Если жилы кабеля из меди, то при использовании клемм ЗВИ (их еще называют капроновыми) вставлять ремонтную перемычку не потребуется. Подобрав клемму соответствующего сечения, соедините с их помощью концы проводов.
9. В остальных случаях потребуется установить ремонтную вставку. В качестве ее используются провода такого же материала и сечения. На каждый провод выполняется по два соединения.
10. Соединения требуют герметизации. Если стена отсыреет, то прикосновение к ней в месте нахождения неизолированного соединения приведет к удару током. Поэтому место контакта нужно плотно обмотать изоляционной лентой, дополнительно надев на провода термоусаживаемые или ПВХ трубки.
11. Укладываем провода в штробу и замазываем ее штукатуркой. До полного высыхания раствора напряжение на отремонтированный кабель подавать нельзя из-за вероятности короткого замыкания.
12. После полного высыхания раствора наклеиваем назад обои.

Особенности методов соединения проводников

Надежный способ соединения – сварка. Для нее используется напряжение 12-36 В от сварочного инвертора или самодельного трансформатора. Один провод (массу) подключают к скрученным проводам, а другой – к угольному электроду. При касании электродом вершины скрутки возникает дуга. Она плавит провода и на конце скрутки появляется металлический шарик.

Результат соединения проводов сваркой

При надежности сварка имеет и ряд недостатков:

• потребуется оборудование: сварочный аппарат или самодельный трансформатор, угольный электрод;
• трудности с соединением алюминиевых проводников: алюминий сваривают только в среде инертных газов, не дающих ему окисляться.

Вторым по надежности неразъемным соединением считается пайка. Но алюминий паять так же трудно, как и варить – нужен специальный припой и флюс. На воздухе этот металл покрыт пленкой из окислов, появляющейся мгновенно. Поэтому и принцип пайки алюминия заключается в растворении окисла и облуживания провода в среде флюса.

Трудности будут и при пайке старых многожильных проводов. Каждая их жилка покрывается окислом, поэтому перед пайкой приходится тщательно отскабливать его ножом со всех сторон. Лудить его лучше паяльным жиром, применение канифоли неэффективно.

Провода перед пайкой тщательно очищают от окислов, загрязнений и копоти. Затем их скручивают вместе, полученное соединение облуживают.

Соединение пайкой

У пайки есть недостаток – соединение трудно разобрать.

Для соединений опрессовкой используют соединительные гильзы. Это – тонкостенные трубки различных диаметров для соединения проводников соответствующих сечений. Гильзы выполняют медными или анодированными (лужеными), последние универсальны и соединяют медные и алюминиевые проводники.

Провод вставляют в гильзу с одной ее стороны до середины, затем прессуют ее специальными клещами или прессом. Затем с другой стороны вставляют другой провод и запрессовывают и его. Предварительно на провода одевают ПВХ трубки или термоусадку для изоляции соединения. Но выпускаются и полностью изолированные гильзы для соединения.

Опрессовка скруток гильзами

Недостаток метода – требуется специальный инструмент для обжима, пассатижи для этого не годятся.

Применение капроновых клемм марки ЗВИ также сопряжено трудностями при соединении алюминиевых проводников. Алюминий – мягкий металл, а соединение в клемме выполняется прижатием провода к латунной поверхности торцом винта. Усилие затяжки приходится соизмерять с пластичностью проводника, иначе его можно перерубить. Гибкие проводники соединяются ЗВИ только после лужения или оконцевания втулочным наконечником (гильзой). Но и в этом случае тянуть сильно нельзя.

Клеммы ЗВИ и их применение

Есть мнение, что если проводники скрутить между собой, а поверх скрутки установить ЗВИ, то соединение получается надежным. Но винты клеммника наоборот, разжимают скрутку и ухудшают контакт. Поэтому применение соединения при помощи капроновых клеммников функционально ограничено: можно временно подключить или отремонтировать оборудование с их помощью. Хотя в современных светильниках подключение выполняется только через ЗВИ.

Достоинство метода только одно: дешево.

Самозажимные клеммы WAGO считаются самым универсальным средством для выполнения контактных соединений. Недостатков у них пока не обнаружено. Соединение происходит за счет подпружиненного контакта, в который вставляется проводник. Внутри клеммы содержится смазка, предохраняющая провода от окисления. При необходимости соединение можно разобрать.

Про клеммы WAGO читайте статью: «Что лучше выбрать, скрутку или клеммник для соединения проводов?»

Клемма WAGO

Еще один способ соединения проводов – колпачки СИЗ (соединительный изолированный зажим). Колпачок наворачивается на скрутку, стягивая ее и одновременно изолируя. Внутри него также помещается смазка.

Колпачки СИЗ

Про колпачки СИЗ подробнее читайте «Колпачки СИЗ для скрутки проводов. Советы электромонтажника».

Если клеммы WAGO выбираются по сечению соединяемых проводов, то СИЗ и ЗВИ – по диаметру скрутки. А поскольку скрутки получаются разного сечения, зависящего от количества проводов в них, то для монтажных работ требуется набор клемм разного калибра.

Оцените качество статьи:

Как соединить провода 6 разными способами

Смотрите полное видео на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам в конечном итоге придется соединить несколько проводов вместе.

Есть несколько способов подключения небольших проводов. Для некоторых требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть различных методов, один из которых позволяет легко отсоединить провода в будущем.

Предупреждение: не подключайте провода сетевого напряжения (120/240 В) ни одним из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экранирование.Если вы делаете это только один или два раза в год, любая острая кромка подойдет. Я на самом деле использовал универсальный нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это займет много времени.

Оглядываясь назад, я действительно сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется вручную зачищать кабели, так что не нужно тратить деньги. Но потом возникло что-то еще, затем еще кое-что и еще кое-что, и это просто никогда не закончится.Сделайте себе одолжение и сразу купите один. Они не такие дорогие, и даже более дешевые работают лучше, чем порезать пальцы.

Далее, наличие чего-нибудь для удержания проводов на месте также значительно облегчит вашу работу. Подойдет все, что может удерживать проволоку, даже два пустых бумажных рулона. Просто прорежьте канавку, и все готово.

Конечно, вы также можете напечатать на 3D-принтере один из множества подобных держателей.

Естественно, подходящая подставка для пайки – лучший выбор, если вы будете делать это часто.Необязательно тратить на это много денег. Тот, который у меня был, стоил меньше 10 евро, и в нем даже есть увеличительное стекло и встроенная подсветка.

Наконец, если вам нужно подключить провода на месте, я бы рекомендовал распечатать этот держатель для карманного компьютера. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-либо, и вы не можете легко их удалить.

Склейте вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме очень краткосрочного решения, пока вы не сможете улучшить соединение.Начните с того, что скрутите жилы проволоки как можно плотнее.

Закончите, обернув изолентой скрученную часть для изоляции. Лента также придаст немного прочности, скрепив два провода вместе.

Пайка

Гораздо лучший способ – спаять провода вместе. Скрутите жилы, как раньше, используйте что-нибудь, чтобы удерживать их на месте, и используйте паяльник. Самый простой способ – использовать плоский наконечник, который вы затем подкладываете под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем.Не прижимайте припой к железу, чтобы он расплавился, а только прикасайтесь к проводам.

Тогда вы можете использовать изоленту в качестве изоляции или купить специальные термоусадочные трубки. Просто поместите его вокруг стыка и используйте термофен по этой области. Трубка сожмется и изолирует провода, но также скрепит их.

Паять и пломбировать соединители

Следующий метод является комбинацией предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг стыка и нагрейте. Припой посередине должен расплавиться и растечься по проводам, а трубка должна сжаться и удерживать все на месте.

Решение простое и эффективное, но разъемы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта оборванных проводов в полевых условиях.

Вставные разъемы для проводов

Используя вставные разъемы для проводов, вы просто вставляете оба провода, и все готово.

Конечно, если вы используете многожильный провод, вам придется обжать разъем на одном конце, чтобы было что-то твердое, что можно было вставить.

Это, вероятно, лучший вариант, если вам нужно подключить несколько проводов одновременно, так как вы можете купить разъемы с более чем двумя разъемами.

Разъемы Dupont

Вы, вероятно, уже знакомы с разъемами Dupont, поскольку они используются в большом количестве электронного оборудования, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете поменять что угодно за секунды.

Обратной стороной является то, что они сложнее собирать и требуют специальных инструментов и соединителей.Вам нужно будет купить штекеры и розетки, а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество разъемов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный инструмент для обжима разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют разные матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам нужно будет купить специальный обжимной станок Dupont.

Вентилятор на моем принтере – отличный пример того, когда следует использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я легко могу заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и нажимаете на штыри. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального.Эти разъемы не совсем дешевые, и они «повредят» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам сначала придется отрезать конец. Если провод уже был коротким с самого начала, возможно, его у вас не хватило.

12 лучших соединителей для подключения одножильных и многожильных проводов

Если вы все еще используете проволочную гайку для сращивания силовых кабелей, то самое время узнать о рычажном соединителе проводов. Это новый и простой способ сращивания кабелей, в котором соединители проводов позволят вам безопасно и надежно соединить электрические провода в два простых шага.

Вы также узнаете, как найти лучшие соединители для проводов, которые соответствуют вашим потребностям. Двенадцать элементов, представленных ниже, являются лучшими электрическими разъемами, которые я использовал ранее. Вы также увидите плюсы и минусы каждого соединителя проводов в каждом обзоре.

Но перед этим вот три основных момента, которые следует учитывать при рассмотрении соединителей проводов.

• Соответствие стандартам безопасности продукции: Одним из первых вещей, на которые следует обратить внимание при выборе соединителя для проводов, является его соответствие стандартам безопасности продукции.Эти элементы предназначены для работы с высоким напряжением, поэтому они должны выдерживать проходящую через них мощность и тепло. Таким образом, чтобы обеспечить безопасность вашего проекта, выбранный вами бренд разъема должен соответствовать требованиям и быть сертифицирован несколькими организациями по безопасности продукции.
• Типы разъемов: На рынке доступны различные типы разъемов. Есть трубчатые разъемы для подключения только двух проводов. Также можно найти Т-образные переходники для подключения трех проводов.А если вы подключаете систему освещения, вы можете найти разъемы, к которым можно подключить более трех проводов.
• Необходимые инструменты: Для каждой марки соединителя требуется свой набор инструментов. Для большинства разъемов проводов требуются тепловые пушки, в то время как для обжима некоторых разъемов требуется обжим. Есть также несколько соединителей без инструментов, которые можно установить вообще без каких-либо инструментов.

Теперь, чтобы помочь вам найти правильные соединители, вот двенадцать лучших брендов и моделей, которые я использовал в своих проектах.Вы также должны проверить руководство по покупке после обзоров.

Отзывы о лучших соединителях для проводов

1. Разъемы для проводов рычага HTCELLE

Рычажные соединители для проводов HTCELLE – отличный выбор для тех, кто не знаком с проектами своими руками. Он прост в использовании и установке и не требует никаких инструментов. Он позволяет соединять два и более провода одним нажатием. Его также можно использовать многоразово, и он идеально подходит для временного подключения проводов.

Высококачественные пружинные зажимы и соединители с медными проводниками обеспечивают надежный захват и надежное электрическое соединение.Вы также можете увидеть, правильно ли соединитель соединяется с вашим проводом, из-за его прозрачной крышки.

Но лучше всего то, что к этому разъему можно подключить практически любые провода. Мы можем использовать одножильные электрические провода и многожильные кабели сечением от 12 до 24 AWG. Это означает, что его можно использовать практически для любого вида электромонтажа.

Plus, разъем устойчив к коррозии и старению, обеспечивая длительный срок службы. Я использовал этот пакет для подключения проводов год назад и пока не заметил никаких проблем.

Тем не менее, я рекомендую немного больше зачищать провод при использовании этой опции. Таким образом, провод будет надежно закреплен в разъеме.

Плюсы

• Не требуется никаких инструментов, чтобы использовать этот разъем для подключения двух или более проводов
• Многоразовый и креативный разъем, позволяющий временные подключения
• Высококачественный пружинный зажим и медный соединитель обеспечивают хорошую электропроводность
• Прозрачная крышка обеспечивает хороший обзор разъема для визуальной проверки
• Совместимость как с многожильными, так и с одножильными кабелями от 12 до 24 AWG
• Устойчив к коррозии и старению

Минусы

• Провод должен быть зачищен больше обычного

HTCELLEconnector отлично подходит для временного использования из-за возможности повторного использования.Он также идеально подходит для начинающих домашних мастеров благодаря своей конструкции без инструментов. Это идеальный разъем для использования по всему дому.

2. Обжимной соединитель ELECFUN

Когда мне нужно подключить кабели в ограниченном пространстве, я думаю об этом обжимном разъеме. Он идеально подходит для использования в транспортных средствах, например, когда я использовал его для клеммы автомобильного провода. Он изготовлен из высококачественной латуни и ПВХ-трубок, поэтому подключенный провод не отсоединяется, даже если он подвергается постоянной вибрации автомобиля.

Соединитель для обжима стыков ELECFUN выпускается в трех ярких цветах. Это позволяет нам использовать цвета разъемов для быстрой идентификации различных проводов. Он также имеет конструкцию ограничителя провода, поэтому каждый может вставить провод нужной длины. С помощью этого ограничителя мне не придется беспокоиться о разбалансировке сращивания проводов.

Этот обжимной соединитель находит широкое применение. Мы можем использовать его дома, в машине и даже на лодке! Он соответствует стандартам RoHS и UL, что дает мне душевное спокойствие.Я уверен, что этот обжимной разъем прошел несколько тестов на безопасность.

Однако, как следует из названия, для использования этого обжимного разъема у вас должен быть обжимной пресс. Это необходимо, чтобы вы могли надежно зафиксировать это на своих соединениях, особенно если вы используете многожильные провода. Перед выбором этого разъема рекомендуется иметь под рукой обжимные инструменты.

Плюсы

• Высококачественные трубки из латуни и ПВХ для надежной фиксации и отличного соединения.
• Легко определить нужный нам размер по трем разным цветам
• С конструкцией ограничителя троса, которая позволяет пользователям вставлять провода нужной длины
• Широкий диапазон применения, можно использовать в автомобильных или домашних проектах
• Соответствует стандартам RoHS и UL, что означает, что он прошел испытания на безопасность продукции

Минусы

• Обжимной инструмент, необходимый для использования этих электронных соединителей

Я настоятельно рекомендую эти автомобильные обжимные соединители для подключения проводов.Если у меня есть обжимной аппарат, у меня гарантированно будет чистый стык, который можно разместить практически в любом месте.

3. TICONN T Разъемы для проводов

Для врезки в провода без обрезки, снятия изоляции и пайки кабелей покупатели могут использовать соединители TICONN T Tap Wire Connectors. Этот соединитель позволяет нам иметь доступные ответвители проводов для быстрого и легкого монтажа электрических линий.

Все, что нам нужно, это найти подходящий кабель для подключения, и все! Любой желающий может установить это одним щелчком мыши.После этого у пользователей теперь есть проводное соединение, к которому они могут быстро и легко подключаться и отключаться.

Гибкая медная гильза высшего качества внутри разъема обеспечивает отличный контакт с проводами при нарезании резьбы. Кроме того, он имеет термостойкий пластиковый корпус, который выдерживает температуру до 221 градуса по Фаренгейту. Это означает, что его можно установить в электронных системах, требующих стойкости к высоким температурам.

Что мне нравится в этом продукте, так это его широкий набор опций.Я могу выбрать один, 120, 360 или даже 480 комплектов электрических разъемов, каждый из которых имеет три размера. Это означает, что каждый может заказать только то, что ему нужно, что сокращает потери и излишки. Кроме того, продавец предлагает 30-дневную гарантию возврата денег и 24-месячную гарантию.

Однако следует отметить, что терминал быстрого отключения иногда может немного болтаться. Если вы установите его на провод, подверженный постоянной вибрации, он может отсоединиться и привести к потере соединения.

Плюсы

• Легко вставляется в любой провод для быстрой и безопасной установки
• Использует высококачественный медный ствол для отличного контакта
• Устойчивость к высоким температурам, выдерживает до 221 градуса по Фаренгейту
• Доступны в разных объемах – каждый набор также содержит три разных размера.
• Поставляется с 30-дневной гарантией возврата денег и 24-месячной гарантией

Минусы

• Быстроразъемные клеммы могут быть ослаблены, не подходят для проводов, подверженных вибрации

Тем, у кого есть проект по отводу проводов, я настоятельно рекомендую этот разъем Ticonn T-tap.Его легко и безопасно установить, что позволяет пользователям быстро подключаться к существующим линиям. Только помните, что не устанавливайте его в неустойчивой среде.

4. Соединители для проводов под пайку Kuject

Соединители для проводов с припоем с уплотнением Kuject всегда были отличным продуктом для судостроения. Он имеет паяльное кольцо, которое обеспечивает надежное соединение в расплавленном состоянии. Одновременно термоклей обеспечивает водонепроницаемость и является причиной его морского класса.

Этот разъем прозрачный, что позволяет мне хорошо видеть подключенный провод.Я также вижу паяльное кольцо, поэтому я уверен, что паяльное кольцо полностью расплавилось, когда я устанавливаю соединительный провод. Его прозрачность также позволяет мне ясно видеть мои сращенные провода.

Покупатели найдут внутри упаковки различные размеры, что делает ее пригодной для использования с проводами калибра от 10 до 26 AWG. Кроме того, каждый размер имеет свой цветовой код. Это позволяет нам идентифицировать нужную нам трубку, просто глядя на цвет, что позволяет сэкономить время при установке.

Единственным недостатком этого электрического разъема является то, что паяльное кольцо трудно расплавить.Вам понадобится высокотемпературный фен, чтобы получить хорошее уплотнение и соединение. Вы также не должны использовать альтернативные инструменты, такие как зажигалка или фен, потому что они могут расплавить трубку до того, как паяльное кольцо даже начнет нагреваться.

Плюсы

• Паяльное кольцо обеспечивает надежное соединение при плавлении
• Клей-расплав обеспечивает водонепроницаемость после установки
• Прозрачная трубка дает нам хороший обзор для проверки связи внутри
• Различные размеры проводов позволяют использовать его с кабелями от 10 до 26 AWG
• Трубка с цветовой кодировкой, позволяющая легко распознать размер трубки

Минусы

• Для расплавления паяного кольца во время установки требуется термофен

Этот разъем под пайку идеально подходит для тех, кто работает с электропроводкой.Это дает домашним мастерам прочное соединение с водонепроницаемой отделкой. Однако для его установки вам понадобится термофен.

5. Водонепроницаемый соединитель проводов Amlits

Людям, выполняющим много работ по электромонтажу, особенно тем, кто требует подключения и сращивания проводов, стоит подумать о водонепроницаемом соединителе Amlits. Он поставляется в количестве 200 штук, с дополнительными опциями, что делает его достаточным для проектов с несколькими проводами.

В комплект входят стыковые соединители.Но если мне нужно больше, у меня также есть возможность использовать кольцевые, лопаточные и быстроразъемные клеммы с вилкой и розеткой. Также производитель включает клеммы и разъемы разного размера. Это дает мне свободу комбинировать разъемы и клеммы по мере необходимости.

Кроме того, у этого предмета есть надежный ящик для хранения. Это позволяет мне оставаться организованным каждый раз, когда я использую его в своем проекте или сохраняю дополнительные коннекторы.

Что мне больше всего нравится в этом изделии, так это то, что клемма и разъем сделаны из меди высшего качества.Он обеспечивает отличную проводимость, что позволяет мне иметь эффективную электрическую цепь.

Однако процесс установки терминалов может быть немного сложнее. Размеры разъемов меньше ожидаемых. Мне удалось заставить все работать, но легко увидеть, как у некоторых пользователей могут возникнуть проблемы с использованием этого набора от Amlits.

Плюсы

• Имеет 200 шт. Разных разъемов
• Опция для нескольких типов электрических разъемов для различных приложений
• Водонепроницаемый соединитель можно использовать для сращивания проводов, подвергающихся воздействию элементов
• Поставляется с надежным ящиком для хранения, который позволяет нам всегда оставаться организованными.
• Медь высшего качества обеспечивает отличную электропроводность

Минусы

• Разъемы маленькие, и с ними сложно работать.

В целом, этот элемент рекомендуется, если у вас несколько проектов.У него достаточно электрических клеммных соединителей для питания всех наших небольших проектов или даже одного большого.

6. Соединители для термоусадочной проволоки Qibaok

Этот комплект термоусадочных соединителей Qibaok имеет коэффициент усадки 3: 1, обеспечивая надежное соединение с высококачественным уплотнением. Кроме того, вы можете активировать трубку с помощью низкотемпературного теплового пистолета или даже зажигалки после обжима провода в вашем приложении.

Медный цилиндр обеспечивает надежный захват после правильного обжима провода.В то же время гибкая отделка обеспечивает стабильное и отличное соединение. Это означает, что я могу гнуть подключенный провод, не беспокоясь о том, что он ослабнет, особенно в некоторых узких системах электропроводки.

Еще одним преимуществом этого изделия является его соответствие международным стандартам безопасности электротехнической продукции. Она соответствует стандартам RoHS, ISO9001: 2008, SGS и CE, что дает мне уверенность в том, что эта полупрозрачная термоусадочная трубка безопасна для использования в жилых и коммерческих помещениях.

Он также использует разные цветовые коды для своего диапазона проводов, с подходящей маркировкой AWG на корпусе. Это гарантирует, что я могу быстро проверить правильный размер трубки при установке. Как только владельцы ознакомятся с цветовыми кодами, им больше не нужно будет проверять отпечатки вручную, чтобы убедиться, что у них правильный.

Однако кажется, что Qibaok может улучшить доставку своей продукции. Один покупатель сообщил, что получил контейнер со сломанной крышкой. К счастью, внутренние разъемы не пострадали.

Плюсы

• Высокая степень усадки 3: 1 обеспечивает качественное уплотнение.
• Можно установить с помощью низкотемпературного теплового пистолета или зажигалки
• Прочный медный цилиндр надежно удерживает провод при обжатии
• Трубка с высокой эластичностью сохраняет стабильные и выдающиеся характеристики даже при изгибе
• Соответствует многим международным стандартам безопасности электротехнической продукции
• Цветовая кодировка для облегчения работы с широким спектром измерительных приборов

Минусы

• Контейнер может быть поврежден во время доставки

Этот продукт – один из лучших комплектов соединителей для проводки, обеспечивающий безопасное соединение.Кроме того, его соответствие международным стандартам электробезопасности гарантирует покупателям безопасность использования этого продукта.

7. Соединители под термоусадочную пайку Sopoby

Соединитель для термоусадочной трубки Sopoby – отличный выбор, когда я работаю с высоковольтными электрическими системами. Он идеально подходит как для низковольтных, так и для высоковольтных систем с максимальным номинальным напряжением до 600 вольт.

Конструкция с двумя стенками обеспечивает стойкость к коррозии и улучшает водонепроницаемость.Это также позволяет мне использовать это устройство в помещении или на открытом воздухе, даже если провод подвергается воздействию элементов.

Благодаря коэффициенту усадки 2: 1 наш кабель остается гибким после применения. Упаковка также бывает разных размеров: 10 шт. Для диаметра от 10 до 12 AWG, 40 шт. Для диаметра от 14 до 16 AWG, 40 шт. Для диаметра от 18 до 22 AWG и 30 шт. Для диаметра от 24 до 26 AWG.

Кроме того, подсказки и инструкции, прикрепленные к крышке коробки, очень помогают, особенно для тех, кто впервые пользуется паяным соединителем. Его также удобно устанавливать, поскольку для его нанесения нам понадобится только тепловая пушка.

Однако, даже если он прост в установке, процесс герметизации требует времени по сравнению с другими электрическими разъемами. Ваша рука может быстро устать, особенно если вы используете тяжелую тепловую пушку. Лучше всего использовать этот разъем на плоской поверхности, чтобы время от времени можно было отдыхать рукой.

Плюсы

• Выдерживает до 600 вольт, что делает его пригодным для высоковольтных приложений
• Конструкция с двумя стенками предотвращает коррозию и улучшает водонепроницаемость
• Коэффициент усадки 2: 1
• Поставляется в разных размерах для кабелей с разным размером AWG
• С наконечниками и полной направляющей, прикрепленной к крышке контейнера
• Для установки требуется только тепловая пушка

Минусы

• Процесс уплотнения паяного кольца может занять слишком много времени по сравнению с другими разъемами

Этот разъем под пайку станет отличным выбором для специалистов-электриков, работающих с высоковольтными электрическими системами.Он имеет максимальное рабочее напряжение 600 вольт, которое я могу использовать во многих проектах, особенно в тех, которые требуют большой мощности.

8. Соединители для термоусадочной проволоки TICONN

Термоусадочные соединители TICONN идеально подходят для наружной проводки. Его конструкция с двойными стенками, коэффициент усадки 3: 1 и термоактивируемое уплотнение делают его идеальным для любого применения. Этот разъем подходит для транспортных средств морского типа и даже для подземных применений.

Я могу многое сделать с этим пакетом, так как он включает в себя четыре разных шпильки клемм и пять разъемов в одном комплекте.Более того, он имеет рабочую температуру от -65 до 255 градусов по Фаренгейту. Это означает, что я могу установить его в местах, подверженных экстремальным температурам, например, в моторном отсеке автомобиля.

Этот соединитель проводов имеет толстые медные втулки, которые обеспечивают надежный захват и обеспечивают меньшее нагревание при большом токе электрического тока. Между тем, его полупрозрачная термоусадочная трубка быстро сжимается с помощью мини-термофена. Он начинает таять при температуре около 176 градусов по Фаренгейту. Благодаря этим замечательным функциям я могу выполнять множество работ за короткое время, не утомляя руки.

Тем не менее, я заметил, что защелки удобного прозрачного футляра для переноски хлипкие. Они могут легко сломаться или расшататься, поэтому открывайте их с особой осторожностью. Это необходимо для предотвращения порчи замков.

Плюсы

• Конструкция с двойными стенками и степенью усадки 3: 1
• Разъем может быть установлен под землей или в морской технике
• Включает различные типы клеммных шпилек и соединителей
• Широкий рабочий диапазон от -65 до 255 градусов по Фаренгейту
• Толстый внутренний медный цилиндр обеспечивает надежный захват и снижает нагрев.
• Термоусадочная трубка быстро сжимается при температуре 176 градусов по Фаренгейту

Минусы

• Защелки ящика для хранения легко ломаются; соблюдать осторожность при открытии и закрытии

Этот продукт лучше всего подходит для наружного применения.Я могу установить эти электрические разъемы где угодно, даже под землей или в любом имеющемся у меня морском транспортном средстве.

9. Клеммы для быстрого сращивания проводов Nilight

Как следует из названия, клеммы для быстрого сращивания проводов Nilight позволяют пользователям мгновенно подключать клеммы для сращивания проводов. Его можно даже безопасно установить, не разрезая кабель источника. Это связано с его способностью к самоочистке, при которой нет необходимости снимать изоляцию провода перед установкой этого Т-образного соединителя.

Разъем имеет толстый луженый медный сердечник, который обеспечивает надежный захват и фиксирует провод источника. Он также обеспечивает максимальную электропроводность, гарантируя, что в будущем у меня не возникнет короткое замыкание. Кроме того, его высококачественный запорный механизм обеспечивает надежную фиксацию независимо от того, для чего мы используем.

Как и любой другой соединитель, этот зажим для проводов с Т-образным ответвлением имеет цветовую маркировку. Я могу быстро определить нужную пару, просто взглянув на ее цвет. Причем упаковка поровну делится на одинаковое количество по 20 штук для каждого калибра кабеля.Одной коробки хватит для моих многочисленных проектов с проводами разного диаметра.

Одним из основных недостатков этого товара является то, что он не предназначен для использования в морских условиях. Не рекомендуется для приложений, работающих в воде и других влажных средах. Для таких настроек лучше использовать коннектор с термоактивируемым гелем или клеем внутри. Это гарантирует, что вода не попадет в стык и не вызовет короткое замыкание.

Плюсы

• Быстрая и безопасная установка без полос
• Разъемы поставляются с внутренним сердечником из луженой меди толщиной
• Качественный запорный механизм обеспечивает надежную фиксацию после установки троса
• Отвод с цветовой кодировкой позволяет легко идентифицировать пару разъемов
• Равномерно разделенный универсальный комплект из 20 штук каждого размера идеально подходит для множества электромонтажных работ.

Минусы

• Не для морских судов, не рекомендуется для любых применений, связанных с водой

Как правило, этот комплект клемм для быстрого сращивания проводов настоятельно рекомендуется тем, кто хочет избежать зачистки проводов.Однако он может не соответствовать вашим потребностям, если вы ищете продукт морского класса.

10. Соединители для проводов Brightfour

Если мне нужен надежный способ подключения проводов, я могу использовать разъемы Brightfour Wire Connectors. Этот соединитель проводов изготовлен из высококачественного пластика с более толстыми стенками и обеспечивает постоянное соединение. Он обеспечивает прочное и надежное соединение, при этом не требуя усилий для установщика.

Этот разъем небольшой и компактный, что позволяет разместить его практически в любом месте.Он идеально подходит для проектов, в которых требуется только низкое напряжение, например для электромонтажных работ со светодиодами, и безупречный внешний вид. Небольшой форм-фактор этого разъема поможет пользователям скрыть свои провода. В то же время его прозрачная поверхность поможет мне визуально осмотреть мой провод.

Кроме того, у клиентов есть выбор между электрическими соединителями I-типа и T-типа. Каждый может выбирать между одним или другим или сочетанием обоих разъемов, в зависимости от своих потребностей. Таким образом, мы могли покупать только то, что нам нужно.Нам не нужно останавливаться с неиспользованными соединителями, если нам не нужны соединители T-типа или I-типа.

Однако, благодаря своим премиальным характеристикам, он также намного дороже, чем другие линейные соединители для проводов. Тем не менее, дополнительная сумма, которую я плачу за этот предмет, стоит тех функций, которые он дает.

Плюсы

• Качественные разъемы обеспечивают надежное соединение
• Обеспечивает легкое применение при соединении проводов
• Компактный размер позволяет размещать провода практически в любом месте
• Подходит для низкого напряжения и установок, которые должны выглядеть чистыми
• Прозрачная поверхность, идеально подходящая для проверки проводов
• Доступны разъемы I-типа, T-типа или сочетание обоих типов разъемов

Минусы

• Дороже, чем другие линейные соединители для проводов

Я настоятельно рекомендую рассмотреть этот разъем для проводов Brightfour.Он удобен в использовании и его нелегко расшатать. Он идеально подходит для подключения как больших, так и малых проводов. Для тех, кто может позволить себе дополнительные расходы, этот разъем того стоит.

11. Компактные соединительные элементы HELPLEX

Я искал инструменты для монтажных гаек для моего домашнего проекта по электромонтажу, когда мой друг порекомендовал этот соединительный элемент Helplex. Я могу использовать этот разъем в осветительной, электрической или даже домашней розетке, если он имеет размер от 24 до 12 AWG.

С помощью этой опции пользователям не нужно беспокоиться об идеальной длине для зачистки провода. На боковой стороне этого разъема есть размер, поэтому мы точно знаем, сколько снимать.

Он также имеет два доступных тестовых гнезда – одно спереди, а другое под замком. Вы можете использовать этот слот для проверки текущего номинала проводов, не разбирая электрические разъемы.

Прозрачная крышка имеет отличное качество сборки и обеспечивает хороший обзор проводника.Это также дает мне высокий уровень защиты, зная, что мой провод правильно подключен к этому разъему.

В дополнение к этой удобной конструкции, этот разъем может работать при температуре окружающей среды до 185 градусов по Фаренгейту. Это делает его идеальным для использования в электрической распределительной коробке нашего дома.

Этот соединительный элемент предназначен для домашней электропроводки, но не предназначен для использования вне помещений. Слоты для тестирования открыты, поэтому вода может проникнуть через них и вызвать короткое замыкание.

Плюсы

• Обширный диапазон применения проводов позволяет нам использовать его для линий сечением от 24 до 12 AWG
• С индикаторами сбоку, показывающими необходимую длину зачистки проводов
• С двумя доступными тестовыми гнездами для проверки напряжения
• Полностью прозрачный корпус обеспечивает хороший обзор проводников
• Может работать при температуре окружающей среды до 185 градусов по Фаренгейту

Минусы

• Неприменимо для наружного применения

Тем, кто все еще использует изоленту или проволочные гайки в домашней электропроводке, проверьте и попробуйте этот соединительный элемент.Это даст пользователям доступное проводное соединение с высоким уровнем защиты.

12. Стыковые соединители с термоусадочной проволокой AIRIC

Этот электронный разъем лучше всего подходит для использования в клеммах автоматической проводки, особенно в доме на колесах. Эти погодоустойчивые автомобильные соединители позволяют использовать их при температуре от -49 до 257 градусов по Фаренгейту. Кроме того, подкладка изнутри, активируемая при нагревании, помогает ей стать водонепроницаемой после плавления.

Трубка изготовлена ​​из полиолефина, что делает эти стыковые проволочные соединители очень поддающимися усадке.Это также позволяет мне использовать зажигалку или даже низкотемпературный тепловой удар, чтобы активировать термоусадочную трубку. Тем не менее, для установки этого разъема все же лучше использовать термофен.

AIRIC также использует медный сердечник премиум-класса в качестве разъема внутри. Это ядро ​​обеспечивает большой поток электроэнергии при уменьшении тепловыделения. Внутри него также есть ограничитель проводов, который помогает нам вставлять кабели на нужное расстояние.

Единственное, что мне не нравится в этом пакете водонепроницаемых автомобильных соединителей, – это ограниченное количество трубок для кабелей от 12 до 10 AWG.Каждый пакет содержит только десять разъемов для этого диапазона, что может быть недостаточно для больших проектов. Однако, если пользователи работают с проводами без механических повреждений или имеют дело только с автомобильными электрическими проводами, этого должно быть достаточно для их нужд.

Плюсы

• Термостойкость и морозостойкость, от -49 до 257 градусов по Фаренгейту
• Термоактивируемая клейкая подкладка делает ее водонепроницаемой
• Трубка изготовлена ​​из полиолефинового материала, что обеспечивает высокую усадку.
• Медный сердечник премиум-класса надежно фиксирует провод и обеспечивает отличный электрический ток
• Не выделяет много тепла
• Конструкция ограничителя провода обеспечивает правильную вставку обоих концов провода для лучшего соединения

Минусы

• Ограниченное количество желтых стыковых соединителей для проводов от 12 до 10 AWG

В целом, эти термоусадочные соединители – лучшие автомобильные соединители для проводов, которые я когда-либо использовал.Они обеспечивают отличное соединение и защиту от атмосферных воздействий, гарантируя безопасность наших проводов и кабелей даже при контакте с водой.

На что обращать внимание при покупке соединителей для проводов

Когда я собираюсь купить какой-либо инструмент, я обычно в первую очередь смотрю на его марку. Однако, когда дело доходит до лучшего разъема для проводов, марка не так важна. Если соединитель соответствует всем необходимым критериям, он подойдет.

Вот что следует учитывать при покупке соединителей для проводов:

• Соответствие стандартам безопасности продукции или сертификация

Поскольку соединители проводов связаны с электричеством, очень важно иметь безопасные и долговечные изделия.Единственный способ узнать это – проверить, соответствует ли он стандартам различных органов по сертификации, таких как NEC и UL.

На рынке доступно множество разъемов. Вот почему вы должны знать, что вам нужно, прежде чем делать выбор. Существуют стыковые соединители, соединители для отводов проводов, тройники, соединители для сращивания и термоусадочные соединители.

Вы можете посмотреть на свою текущую систему, чтобы определить свои потребности. Это для автомобильных приложений? Или для дома? Вам нужно установить его навсегда? Он должен быть водонепроницаемым? Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком.

Для установки некоторых разъемов требуется обжимной пресс, а для некоторых используется тепловая пушка. Для некоторых разъемов требуются оба инструмента для обеспечения надлежащего соединения, а для некоторых не требуются инструменты вообще. Вот почему так важно сначала определить, что вам нужно, прежде чем приступать к монтажному проекту.

Если у вас, как у профессионала DIY, есть готовые инструменты, вам, возможно, не стоит об этом думать. Но если вы новичок, которому не хватает инструментов, вам следует проверить необходимые инструменты продукта. Некоторые разъемы даже требовали специальных инструментов для правильной установки.

• Материал, используемый в качестве соединителя внутри

Это относится к материалу сердечника, который соединитель использует для проведения электричества. Он сделан из меди или высококачественной латуни? Есть ли паяльное кольцо, обеспечивающее хорошее соединение после установки? Вы должны знать этот материал, чтобы обеспечить отличный электрический ток в вашей системе.

• Размеры, входящие в комплект

Вы должны это знать, потому что не все пакеты предоставляют одинаковое количество коннекторов.Некоторые элементы поставляются с ограниченным количеством разъемов для более толстых проводов, что ограничивает их использование в проектах, требующих больших кабелей AWG.

Кроме того, если вы работаете над несколькими проектами одновременно, было бы здорово иметь больше коннекторов, чтобы у вас не закончились соединения, пока вы выполняете установку.

Как соединить три провода вместе

Обычно для соединения двух или более проводов можно использовать гайки. Однако гораздо проще использовать трехпроводной соединитель.

Вы можете использовать трехпроводной соединитель для сращивания проводов, где вам просто нужно зачистить конец провода и вставить его в соединитель. В качестве альтернативы вы можете использовать Т-образный соединитель для проводов, куда вы просто вставляете провод и закрываете его крышку.

Вставные соединители для проводов лучше, чем гайки

Вставной соединитель проводов и гайка для проводов обеспечивают отличное соединение. Они соединяют провод, обеспечивая хорошее соединение между двумя отдельными кабелями. Однако они различаются по применению.

Проволочные гайки требуют надлежащей зачистки проводов и сращивания для обеспечения хорошего соединения. С другой стороны, вставные соединители для проводов проще установить.

Типы разъемов Push-in для проводов вообще не требуют инструментов. Для некоторых других соединителей для обжима проводов требуется термофен, щипцы для обжима или и то, и другое. Тем не менее, основным преимуществом соединителей для проводов перед гайками является их простота установки. Но при условии правильной установки оба устройства обеспечат безопасное и надежное соединение.

Все соединители проводов изолированы

Нет, не все разъемы изолированы. Существует также неизолированный разъем для проводов и тип клеммы, которые в основном используются для линий электропроводки, не подверженных опасности короткого замыкания при прикосновении.

Эти неизолированные соединители и клеммы также дешевле, если сравнить их с изолированной клеммой. Однако использование соединителя для изолированного провода намного безопаснее, чем для соединителя для неизолированного провода. У него есть трубки, закрывающие отверстие ствола, что делает его более безопасным, даже если он касается некоторых других проводов.

Выполнять все типы проводных работ с каждым разъемом

Большинство соединителей могут поддерживать любой провод, но некоторые соединители не рекомендуется использовать с тонкопроволочными проводами. Некоторые соединители обжимного типа могут соединять этот тип провода, но со временем он может ослабнуть, особенно если провод двигается или вибрирует.

Заключение

Использование соединителей для изолированных проводов в настоящее время является более простым и быстрым способом соединения проводов. Имеется соответствующий соединитель для подключения одножильного, многожильного или обоих проводов.

Если вы хотите найти лучшие соединители проводов для вашего приложения, вам следует взглянуть на свою систему. Если вы не уверены, ознакомьтесь с имеющимися у меня критериями или спросите дипломированного электрика о вашем конкретном плане.

Как скручивать электрические провода вместе

Используйте только провод на 600 вольт. Шнур лампы, удлинители не рассчитаны на 600 вольт. Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом. 30 выключатель ампер использовать 10 калибр / 120-240 вольт 30 ампер розетка может быть устанавливается только на 30-амперный выключатель / используйте провод 10-го калибра… не мочь быть подключенным к выключателю на 15-20-40 ампер. Оранжевый / калибр # 10 провод, с массой … 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера. Купить: 10-2 манометр / 30 А 10-3 / 30 ампер Southwire электроинструменты	желтый 12 калибр 20 ампер розетка 120 вольт 20 ампер может быть установлена ​​на выключателе на 20 ампер, но не выключатель на 15 ампер / используйте провод 12 га. … нельзя подключать к выключателю на 30-40 ампер. 1 Желтый / калибр # 12 провод, с массой … 20 ампер.Безопасный максимум 16 ампер. Купить: 12-2 манометр / 20 А 12-3 / 20 А НМБ – домашняя проводка УФ – подземная Рулоны из многожильного провода HOOK UP провода	Белый 14 калибр 15 ампер розетка 120 вольт 15 ампер, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер. Белый / калибр # 14 провод, с землей … 15 ампер. Безопасный максимум 12 ампер. Купить: 14-2 манометр / 15 А 14-3 / 15 ампер НМБ домашний электропроводка УФ подземная
50-60 Используйте автоматический выключатель калибра 6/ Розетка на 240 вольт 50 может быть установлена ​​только на выключатель на 50 ампер Купить: 6-2 провод Southwire электроинструмент НМБ домашний электропроводка УФ подземная	40-50 использование выключателя 8 калибра / Розетка 240 вольт 40 ампер может быть установлена ​​только на выключатель 40 или 50 ампер Купить: 8-2 провод Southwire электроинструмент НМБ домашний электропроводка УФ подземная	Медь заземляющий провод. Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не включаться-выключаться, никогда не использовался в качестве нейтрального провода. Обычно … используйте тот же размер, что и другие провода в цепи. Купить: Медный провод заземления 12 калибра. Заземление. провод зеленый провод заземления Земля косички Земля стержни / заземляющие зажимы на Amazon
Не металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травма от шока. Бронированный стальной трос можно использовать как заземленный связь, и защитит провода от повреждений. Металл может быть возбужден от нарушение изоляции. Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам. Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ. Купить: Неметаллический гибкий кабелепровод Power хлыст Бронированный кабель Southwire резак для бронированного кабеля Pull ящики	Электрооборудование инструменты должны быть изолированы. Всегда лучше отключать питание, но нарушение изоляции, отсутствие правильного заземления, заземленной нейтрали, отсутствия GFCI, несоответствия проводка, генератор работа без автоматического переключателя, и другие проблемы по-прежнему представляют опасность к любой, кто работает от электричества … даже когда выключатель выключен. Купить: Электрик комплекты инструментов KLEIN TOOLS Инструменты комплекты IRWIN инструменты KNIPEX Телефон кабельный нож Low Кронштейн для монтажа напряжения для телефона	Нажимной соединители проводов на месте разъемов накручиваемых Купить: Push на соединителях проводов Amazon Красный 3P разъем для провода 10-14 калибра Рычаг разъемы для многожильного провода на Amazon HOOK UP провода
Защитить проводка от повреждений Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди).Не повредите кабель или провода внутри кабеля. -Код говорит: кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие. NEC sec. 336-15 Купить Конец кусачки на Amazon	Электрически изолированные инструменты При снятии изоляции с провода НЕ ЗАБИВАЙТЕ и НЕ надрезайте поверхность из медной проволоки. Это увеличивает сопротивление и нагрев проволоки и создает возможные слабые точка. Купить инструменты: KLEIN TOOLS Проволока стриптизерши на Amazon Electric Машина для зачистки проводов Linesman плоскогубцы Утилита нож на амазонке	Мультиметры Напряжение проверяется по двум отдельным проводам.Ом или сопротивление протестировано на обоих концы той же проволоки. Сила тока проверяется по одной или двум точкам на одном и том же провод. Купить: Аналог. мультиметр Мультиметры на Amazon Klein мультиметр Electric Тестеры в Amazon Токоизмерительные клещи для проверки расхода усилителя на линии

A Руководство по соединителям проводов

3/16/20 – Zoro Staff

Соединители для проводов, или, как их часто называют, гайки для проводов, представляют собой крышки, которые используются для скрепления двух электрических проводов вместе.Эти удобные маленькие разъемы предотвращают оголение проводов под напряжением или их соприкосновение с металлическими поверхностями, что может вызвать опасную неисправность или короткое замыкание.

Соединители проводов доступны в различных цветах, материалах, формах и размерах. Некоторые из самых популярных соединителей для проводов – это поворотные, вставные и обжимные. В отличие от многих проектов по электромонтажу, работа с электрическими соединителями и их использование легко для домашних электриков-любителей и требует очень небольшого количества инструментов.Как и в любом электрическом проекте, при использовании соединителей, убедитесь, что электричество отключено от цепи, с которой вы будете работать.

В дополнение к отключению электричества важно выбрать соединитель провода правильного размера для вашей работы. После того, как соединители будут вставлены на место и снова будет включено электричество, ток, очевидно, будет проплавлен по проводам, а также по разъемам, где он встретится с умеренным сопротивлением в своем потоке. Это сопротивление приведет к небольшому нагреву проводов, что приведет к их расширению.И наоборот, когда ток прекращается, провода остывают и сжимаются. Если используется соединитель неправильного размера, он может вылететь при нагревании и расширяться или выпадать, когда они остывают и сжимаются. В результате останется оголенная проводка, что может привести к большим проблемам. Чтобы избежать этой проблемы, убедитесь, что используемый разъем рассчитан на провода, которые он соединяет.

Поворотные соединители для проводов

Они доступны с наружными канавками или с крыльями для облегчения работы и обычно скручиваются вручную.Чтобы использовать, зачистите два соединяемых провода примерно на ½ дюйма от конца. Выровняйте рядом и скрутите вместе зачищенные участки проводов, наденьте соединитель на два провода и поверните его по часовой стрелке, чтобы выполнить соединение. Они удерживаются на месте внутренними канавками или конической спиральной металлической пружиной внутри разъема, которая навинчивается на соединенные провода, чтобы плотно удерживать их вместе. Если вам нужно снять разъем, просто поверните его против часовой стрелки, пока он не освободится.

Накручиваемые разъемы обычно имеют цветовую кодировку, указывающую на размер или емкость разъема.Их легко включать и выключать при необходимости, они часто используются в системах электропроводки для выключателей света, потолочных вентиляторов, электрических розеток или розеток, систем безопасности, HVAC и т. Д. Однако винтовые соединители обычно не используются для проводов толще, чем AWG # 10, так как сплошной провод, подобный этому, слишком жесткий для использования с этим типом соединителя.

Вставные соединители для проводов

Эти разъемы предназначены для использования только с одножильным проводом, так как многожильный провод не будет надежно подключаться к портам разъема.Как следует из названия, соединение выполняется путем вдавливания сплошного провода в разъем, пока он не сядет на место. Начните с использования устройства для зачистки проводов или обжимного устройства , чтобы удалить примерно ½ дюйма изоляции провода. Теперь просто вставьте зачищенный провод в один из портов (эти разъемы доступны от 2 до 4 портов в зависимости от требований к вашей проводке). Убедитесь, что провод вставлен в разъем достаточно глубоко, и если вы потянете за него, он не сможет легко выйти обратно.

Разъемы push-in

имеют прозрачную оболочку, позволяющую увидеть, было ли соединение выполнено плотно. Кроме того, прозрачная оболочка позволяет легко обнаружить неплотное соединение во время ремонта, а из-за своего небольшого размера они легко помещаются в распределительные коробки. Чтобы отсоединить провод от многоразового вставляемого разъема, просто возьмите разъем в одной руке и, используя легкое вращательное движение, другой рукой потяните провод от разъема.

Соединители для обжимных проводов

Обычно соединители для обжимных проводов изготавливаются из стали или меди, и для их правильного соединения требуется обжимной инструмент.Чтобы использовать, зачистите соединяемые провода, выровняйте их рядом друг с другом, а затем скрутите два конца вместе. Теперь наденьте обжимной соединитель на провода и используйте обжимной инструмент, чтобы обеспечить плотное и безопасное соединение.

Поскольку эти разъемы надежно обжаты, соединение должно быть постоянным, в отличие от поворотных или вставных разъемов. Если необходимо внести изменения в проводку или удалить обжимные соединители проводов, их придется полностью отрезать с помощью кусачки.

Несмотря на то, что они просты в использовании и имеют небольшой размер, соединители для электрических проводов могут оказать большую помощь, когда дело доходит до обеспечения правильного и безопасного выполнения электромонтажных работ.

Советы и приемы для надежного подключения

Когда дело доходит до работы с электрической системой вашего автомобиля, даже опытные профессионалы разочаровываются. Периодические проблемы, ремни безопасности под панелью управления, похожие на спагетти, и годы исправлений и исправлений, как правило, только усугубляют ситуацию.По нашему опыту, около 90% всех проблем с электричеством связаны с плохим соединением.

Обжимные клеммы эффективны и работают хорошо, а в некоторых случаях необходимы, но со временем может возникнуть коррозия и вызвать проблемы с подключением. Пайка – лучший вариант для длительного ремонта, поэтому знание того, как правильно паять провода, может стать достойным навыком. Уловка при пайке заключается в том, чтобы убедиться, что соединение полностью нагрето, а не соединение холодной пайки. Холодное паяное соединение возникает, когда горячий припой попадает на холодную проволоку, затвердевая.Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протягивается через жилы провода.

При пайке есть несколько советов и приемов, которые помогут добиться наилучшего соединения. Эти советы подходят для любого паяного проводного соединения. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться на электрические компоненты.

Пересечение потоков

Есть один способ скручивать провода для пайки – горизонтальное скручивание, при котором получается непрерывная длина провода.Пиг-хвост, в котором провода согнуты под углом 90 градусов к остальной части провода, НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с пересечения проводов крест-накрест, примерно посередине зачищенного участка.

Затем скрутите провода друг с другом.

Убедитесь, что обертка плотная. Это также отличный способ подключить несколько проводов к одному выводу.

Heat Don’t Lie

Лучший способ узнать, достаточно ли горячее паяное соединение, – это увидеть жилы провода в самом припое.Всегда помещайте паяльник или пистолет ПОД проводами и добавляйте припой ВЕРХ провода. Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху. Это помогает начать теплопередачу, нанося припой в точке соединения утюга и проводов, а затем перемещая припой наверх.

Я кричу, ты кричишь, мы все кричим о… трубке…

Нельзя просто оставлять паяное соединение открытым, это цепь под напряжением.Изолента – это нормально, но большинство людей не используют качественную ленту. Лучшее решение для прикрытия припаянных проводов – это термоусадочная трубка, и ее необходимо установить ДО пайки. Как только припой остынет, просто наденьте трубку на соединение и воспользуйтесь зажигалкой или термофеном, чтобы усадить ее. Просто убедитесь, что вы используете провод подходящего размера.

Термоусадочная трубка – лучший способ герметизировать паяные соединения. ПЕРЕД пайкой убедитесь, что вы продвинули трубку на несколько дюймов за соединение. Если термоусадочная трубка недоступна, используйте изоленту хорошего качества, например 3M Super 33.

Если вам нужно использовать изоленту, а иногда не избежать, вам нужна одна конкретная марка и модель – 3M Super 33 или Super 88. Это тоже не шутка. Лента стоимостью 1 доллар за рулон – это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, за исключением случаев аварийного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они держатся, прилипают и герметизируют соединения, не падая через четыре месяца. Super 33 – это стандарт в профессиональной индустрии, и вы всегда должны держать рулон в ящике для инструментов.Дешевый материал для связывания проводов и для того, чтобы держать полотенце в руке, когда вы отрезаете палец, вот и все.

Хорошее соединение имеет решающее значение для любой электромонтажной работы, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть отдельные жилы, покрытые припоем.

Если вы последуете этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит годы бесперебойной работы. Если вы этого не сделаете, что ж, тогда вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, выполняя свою лучшую позу человека, сложенного оригами, и жалеем, что сначала не спаяли ее.

Ознакомьтесь со всеми инструментами и оборудованием , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как паять провода, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как / Где правильно установить кабели / провода ПК для SSD, панельных переключателей и др.

Вы установили материнскую плату и блок питания, вставили в процессор и установили модули оперативной памяти.Теперь пора соединить все провода на плате. Точность на этом этапе жизненно важна, поскольку любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или вообще не запускаться.

Следуйте инструкциям в этой статье, чтобы узнать все подробности о правильном подключении кабелей и проводов.

Полезные советы по работе на компьютере

Как и в случае с любым другим техническим устройством, при работе внутри компьютера по любой причине необходимо учитывать несколько моментов, так что «давайте приступим к делу». Вы уловили этот каламбур? Вот четыре основных шага, которые нужно выполнять каждый раз, когда вы работаете на своем ПК.

• Убедитесь, что питание отключено. – Очевидно, это может не применяться, если вы еще не подключили кабель питания, но об этом стоит упомянуть на всякий случай.
• Снижение риска статического электричества – Естественное накопление статического электричества, запасные электроны, которые возникают в руках и остальной части тела, могут нанести ущерб внутренним частям компьютера. Независимо от того, используете ли вы антистатический коврик или безопасную ленту, это важный шаг для защиты ваших инвестиций.
• Следите за тем, чтобы на рабочем месте не было жидкости и мусора. – Вы не хотите проливать бутылку воды на свой новый компьютер. Очистите рабочее место перед тем, как начать, и постарайтесь уменьшить количество пыли, пока вы на нем.
• Мойте руки – При работе с кабелями и другими внутренними компонентами масла и грязь на ваших руках могут впоследствии вызвать проблемы. Лучше всего надеть нитриловые перчатки без пудры, но подойдут и чистые руки.

В заключение, принятие мер предосторожности при работе с компьютером и понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки.Вы не только предотвратите повреждение, но и убедитесь, что светодиоды и кнопки работают правильно, а аудиосоединения работают должным образом.

Советы по подключению кабелей

Если вы впервые работаете с электроникой или даже открываете корпус компьютера, есть несколько основных советов, которые вы должны знать, прежде чем соединять компоненты с помощью проводов.

Держите кабели организованными – Хорошо, это не обязательно жизненно важно для здоровья вашей машины, но чистый и организованный футляр просто восхищает.Если вы потратите несколько минут перед установкой компонентов и спланируете расположение всего, будет намного проще все подключить (и заменить устаревшие компоненты позже). Вы можете использовать небольшие застежки-молнии или просто аккуратно заправить все на место.

Поддерживайте порядок на рабочем месте – Как и любой проект, даже этот может быть невероятно разочаровывающим. Сделайте себе одолжение и сократите это разочарование, имея все необходимое там, где вы можете его найти, прежде чем приступить к работе.Кроме того, прежде чем открывать упаковку, удалите весь мусор, мусор, пыль и особенно жидкости. Это обеспечит безопасность ваших компонентов и их правильную работу после завершения проекта.

Подождите, пока подключите блок питания к розетке. – Это может быть очевидно, но у нас должны быть предупреждающие таблички по какой-то причине. Не шокируйте себя из-за того, что вы не отключили блок питания от сети перед работой.

Не носите украшения или свободную одежду – Если вы все же носите браслеты и мешковатые длинные рукава во время работы на своей машине, вы быстро поймете, почему это не лучшая идея (поздоровайтесь с тем, что вас зацепят на случайном компьютере. частей и, следовательно, увеличивая ваш уровень разочарования).

Используйте защитное снаряжение. – По общему признанию, существует масса споров о необходимости использования антистатических браслетов и перчаток при работе с электроникой. Но лучше проявить осторожность, если вы не работаете регулярно с материнскими платами, конденсаторами и другой мелкой электроникой. Аргумент в пользу ношения перчаток заключается в том, что масла, грязь и другие загрязнения могут вызвать повреждение деталей вашего компьютера (а в дальнейшем и коррозию). Аргументом в пользу мер предосторожности от электростатического разряда является просто то, что вы можете ударить по компоненту, повредив его статическим электричеством.

Как подключить кабели к материнской плате

Так же, как и при подключении системы домашнего кинотеатра, в компьютерах есть множество кабелей и проводов, которые имеют тенденцию создавать беспорядок. Важно знать, куда идет каждый провод или разъем, а также обеспечивать правильный порядок. Выполните шаги, перечисленные ниже, чтобы убедиться, что все компоненты подключены и работают правильно.

1. Куда подключать провода переключателя кнопки питания

Чтобы компьютер включался при нажатии кнопки питания, необходимо подключить переключатель питания к материнской плате.Среди незакрепленных кабелей в вашем чемодане вы найдете двухконтактный разъем, который обычно обозначается PWR SW, но если вы не уверены, обратитесь к руководству по кейсу.

Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Обычно эти контакты расположены в правом нижнем углу и обычно не имеют маркировки.

2. Как правильно подключить провода переключателя сброса

Если на корпусе вашего ПК есть переключатель сброса, вилка похожа на кнопку питания, и на нем отображается RESET SW, а не Power SW.Этот разъем позволяет перезагрузить компьютер после серьезного сбоя, поскольку он сбрасывает оборудование и заставляет компьютер перезагружаться.

Для подключения проводов кнопки Reset нужно найти перемычки на материнской плате. Разъем обычно находится рядом с выключателем питания. Наденьте заглушку на два штифта, чтобы зафиксировать ее на месте. Неважно, в какую сторону идет этот соединитель.

3. Подключение светодиодов питания и жесткого диска

Разъем жесткого диска соединяется со светодиодом на передней панели корпуса, который загорается, когда жесткий диск работает.Этот индикатор полезен, потому что он показывает, работает ли ваш компьютер или произошел сбой.

Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке. Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт. Внимательно ознакомьтесь с руководством, чтобы убедиться, что соединение установлено в правильном порядке.

Выполните те же процедуры, что и выше, для проводов индикатора питания, которые будут иметь аналогичный разъем.Этот штекер также необходимо вставлять в правильном направлении, поэтому убедитесь, что вы выровняли положительный и отрицательный разъемы.

4. Как подключить USB-провода к материнской плате

Если в вашем корпусе есть USB-порты на передней панели или кард-ридер, вам необходимо подключить их к запасным разъемам на материнской плате. По всей видимости, кабель в корпусе имеет маркировку USB.

На материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве будет указано, где именно расположены контакты, если они есть.Для USB-разъемов требуется питание, поэтому необходимо правильно подключать кабель. К счастью, порты USB на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении. Если на вашем ПК нет формованной вилки, вам необходимо внимательно проверить инструкции по корпусу и материнской плате, чтобы убедиться, что вы правильно подключили провода.

Предполагая, что вы используете блочный разъем, подключите его к свободным USB-контактам на материнской плате. Лучше использовать штекер, ближайший к кабелю, чтобы кабели не свешивались повсюду.

5. Установка подключения FireWire к материнской плате

Кабели FireWire на передней панели подключаются к ПК почти так же, как USB-кабели. Опять же, поищите на плате запасной разъем FireWire (где они находятся в руководстве), а затем подключите кабель FireWire. Пластиковый разъем на проводах может иметь маркировку 1394, поскольку FireWire также известен как i1394.

6. Подключение аудиокабелей к материнской плате

Аудиопорты на передней панели также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон.К счастью, в большинстве корпусов ПК есть одноблочные штекеры для всех передних аудиоразъемов, включая разъемы для наушников, аудиовходы или даже микрофоны.

В руководстве к материнской плате будет подробно указано, где подключаются аудиокабели, обычно это рядом с задней панелью. Опять же, есть только один способ подключить вилку, поэтому аккуратно вставьте ее на место. Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему материнской платы.

7.Куда подключать провода вентилятора на материнской плате

В современных корпусах часто устанавливаются дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить поток воздуха в корпус и из корпуса и охлаждают ваш компьютер. Хотя обычно вы можете прикрепить провода вентилятора к разъемам блока питания, лучше всего подключить их к запасным разъемам для вентиляторов на материнской плате. Большинство плат автоматически регулируют скорость вращения вентилятора и поддерживают работу вашего ПК как можно тише.

Если у ваших вентиляторов есть трех- или четырехконтактные разъемы, что почти всегда бывает, они подключаются непосредственно к материнской плате.Эти вентиляторы обычно имеют автоматический контроль скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, а затем подключите разъем питания вентилятора. Трехконтактные разъемы можно подключать к четырехконтактным портам и наоборот. Кабели обычно подключаются только в одном направлении, поэтому их легко сделать правильно.

8. Подключение проводов вентилятора ЦП

Вентилятор процессора – самое важное из всех соединений, которое постоянно поддерживает безопасную температуру для ЦП.Как и системные вентиляторы, скорость вращения вентилятора процессора регулируется материнской платой в зависимости от текущей внутренней температуры процессора, что позволяет максимально снизить уровень шума вашего компьютера. Старые материнские платы / ПК могут не предлагать вариант «тихого режима», но провода вентилятора по-прежнему требуют правильного порядка, поэтому они включают в себя штекеры с установленной формой.

Кроме того, на материнской плате есть специальный разъем для вентилятора процессора, часто обозначаемый как CPU FAN. Проверьте свое местоположение в руководстве. Штекер, скорее всего, будет четырехконтактным, но есть и трехконтактные вентиляторы процессора.Разъем идет только в одну сторону.

9. Подключение кабелей данных HDD / SSD

Подобно кабелям, которые вам приходилось вставлять ранее, место их вставки будет обозначено. Слоты будут помечены как SATA1, SATA2 и т. Д., Обычно на материнской плате имеется несколько слотов SATA.

Теперь вставьте кабель для передачи данных жесткого / твердотельного накопителя в разъем SATA.

После подключения кабеля жесткого диска / твердотельного накопителя вы готовы к установке жесткого диска или твердотельного накопителя.

После того, как все подключено правильно, убедитесь, что кабели закреплены и лежат в безопасном месте.Вы не хотите, чтобы ваши провода цеплялись за вентиляторы или касались горячих поверхностей. Используя пустые отсеки для дисков и стяжки, вы можете закрепить внутренние кабели в недавно модернизированном ПК.

Кабели, провода и ПК

Правильная установка кабелей и проводов в вашем компьютере может показаться сложной задачей, но для этого нет никаких причин. Определить, что все такое и где все взаимосвязано, – это только половина задачи, вам нужно все это связать. Приложив немного терпения и ноу-хау, ваш компьютер станет лучше, чем раньше.

Сталкивались ли вы с какими-либо проблемами? Есть ли что-то, о чем мы не рассказали, и в чем вам нужна помощь? Поделитесь своими мыслями и опытом по добавлению и подключению компонентов ПК ниже.

Использование соединителей встык для электрических соединений

Соединители для стыкового сращивания – это распространенный способ соединения одного провода с другим проводом в электропроводке. Соединитель для стыкового сращивания обеспечивает электрическое соединение компрессионного типа между двумя противоположными концами проводов. Конструкция стыкового соединителя позволяет подключать многожильные кабели, будь то стандартный одножильный провод класса B или многожильный многожильный кабель с тонкими жилами.Как многожильный, так и одножильный провод можно безопасно соединить вместе с помощью изолированного стыкового соединителя. Намерение состоит в том, чтобы обеспечить бесшовное электрическое соединение между двумя отдельными проводами. Стыковый соединитель, поставляемый компанией Electrical Basics, гарантирует, что электрический ток может безопасно проходить от одного провода к другому при подключении в конфигурации “конец-в-конец”. Соединитель для стыкового сращивания в электротехнической промышленности также называют «бочкообразным соединением».

Соединитель для стыкового сращивания обеспечивает возможность соединения концевых проводов в одно бесшовное и эффективное решение для проводки.Стыковые сварочные аппараты имеют очень хорошие возможности подключения, которые выдерживают электрический ток, проходящий через них. Их легко и быстро установить, они обеспечивают надежное соединение, которое может прослужить столько же, сколько и другие методы электрического соединения в большинстве приложений.

Сжатие, достигаемое за счет обжима стыкового соединителя, является ключом к получению прочного соединения. Клещи для обжима – лучший способ обжать изолированный разъем, чтобы обеспечить безопасное и надежное соединение проводов. Если провода отсоединяются или разъединяются, новый стыковой соединитель можно быстро закрепить, отрезав новые концы проводов, удалив часть оболочки, окружающей провода, и обжав новое стыковое соединение.Это быстрый и надежный метод для первого создания электрического соединения и ремонта электрического соединения между проводами. Перед ремонтом электропроводки не забудьте выключить электричество, чтобы не пораниться.

Используйте соединитель правильного размера и цвета
Соединители для стыкового сращивания бывают разных цветов и типов материалов. Перед началом работы важно понять, какой тип и размер разъема вам нужен, чтобы не повредить разъем и не создать опасное электрическое соединение.Разъемам назначается цветовой код, указывающий на диапазон калибра проводов, который следует использовать с каждым из них.

Красный – для проводов калибра 18–22, синий – для проводов калибра 14–16, а желтый – для проводов калибра 10–12.

Затем определите, какой тип стыкового соединителя лучше всего подходит для вашего применения.
Существуют изолированные и неизолированные электрические клеммы. Самым простым и наиболее рекомендуемым соединителем для использования являются изолированные клеммы, поскольку они обеспечивают безопасное управление напряжением до 600 В и одобрены в соответствии со стандартами UL / CUL.Чаще всего используются изолированные соединители, поскольку они обычно предназначены для медных кабелей, могут выдерживать более высокие напряжения и покрыты оловом для защиты от коррозии.

Необходимые стыковые соединения зависят от размера провода, одинарной или многопроволочной скрутки, материала проводки и факторов установки. Есть три варианта, которые удовлетворяют большинству требований; Стыковые соединения с виниловой изоляцией, стыковые соединения с нейлоновой изоляцией и стыковые соединения с термоусадочной изоляцией.

Стыковые соединения с виниловой изоляцией
Стыковые соединения с виниловой изоляцией обычно изолированы и обычно используются для небольших проводов, например, сечений от # 10 до # 22 AWG (стандартизированная система калибра проводов, используемая в Северной Америке, – это Американский калибр проводов, который определяет диаметры круглого, сплошного, цветного, электропроводящего провода).Изоляция и виниловая оболочка заменяют клейкую ленту и чаще всего используются для небольших проводов. Цельнотянутый цилиндрический виниловый стыковой соединитель подходит для большинства проводных соединений и является наиболее экономичным вариантом.

Стыковые соединения с нейлоновой изоляцией
Нейлон – более прочный вариант по сравнению с винилом, поскольку он обеспечивает более высокую термостойкость и устойчивость к растворителям. Он может иметь как расширяющееся, так и прямое отверстие на конце изолятора и обеспечивает соединение максимальной прочности.

Ломтики стыковой изоляции с термоусадочной изоляцией
Термоусаживаемая изоляция имеет клейкую подкладку, которая помогает герметизировать стык при воздействии температуры, которая приводит к термической усадке изоляции. Чаще всего они используются в тех случаях, когда соединения проводов подвергаются воздействию на открытом воздухе или в окружающей среде, таких как влажность и перепады температур.

Подключение проводов к стыковому соединителю
Теперь вы видите, что необходимо понять, какой тип электрического соединения вам понадобится с используемыми проводами.

Ниже приведены несколько советов, которые помогут определить, как обеспечить безопасное и успешное электрическое соединение с помощью соединителей для стыкового сращивания:

1. Найдите концы провода и зачистите виниловую оболочку до тех пор, пока не будет видна указанная длина провода.

2. Определите размер (калибр) провода и сопоставьте его с правильным цветом стыкового соединителя

.

3. Убедитесь, что электричество отключено, прежде чем прикасаться к электропроводке у источника. Также проверьте отсутствие электрического заряда.

4. Наденьте стыковой соединитель на оголенные концы проводов, закрывая оголенные провода. Металлическая втулка внутри разъема должна полностью закрывать провода на каждом конце.

5. С помощью обжимного инструмента плотно прижмите металлический разъем к проводам, создав твердую массу внутри корпуса разъема.

6. После того, как оба конца разъема прижаты к металлическому разъему, убедитесь, что изолированная оболочка полностью закрывает провода. Это закроет соединение и предотвратит контакт с другими поверхностями и обеспечит устойчивость к условиям окружающей среды.

В зависимости от области применения и места использования стыковой соединитель эффективен при правильной установке. Если у вас есть какие-либо сомнения по поводу обращения с электропроводкой, всегда лучше проконсультироваться с опытным электриком. Вы также можете связаться со службой поддержки клиентов в отделе Electrical Basics с любыми вопросами, которые у вас возникнут при определении того, какой стыковой соединитель или другой электрический терминал следует использовать для вашего конкретного приложения.

.
