Выполнять проверку сопротивления заземлителей требуется для контроля соответствия его значений требованиям правил устройства электроустановок (ПУЭ, гл. 1.8), а также правил технической эксплуатации электроустановок потребителей (пр. 3, 3.1 ПТЭЭП).

Результаты измерений установок с заземлёнными нейтралями не должны превышать 2, 4 и 8 Ом при напряжении 660В, 380В и 220В для трёхфазного тока и при 380В, 220В и 127В – для однофазного.

При использовании изолированного нулевого провода максимальные сопротивления определяются по формулам из нормативных документов.

Периодичность проведения испытаний

Сопротивление растеканию тока, значение которого определяется в процессе проведения испытаний, влияет на уровень безопасности использования электроустановок. Чем меньше эта величина, тем безопаснее пользоваться оборудованием. Однако характеристики заземления со временем могут меняться вместе с удельным сопротивлением грунтов или в результате коррозии.

Главной задачей проверки сопротивления заземлителей и является выявление таких проблем для принятия мер по их решению.

Измерения проводятся в соответствии с правилами нормативных документов

Так, согласно ПТЭЭП, периодичность профилактических проверок составляет 1 раз каждые 6 лет. Внеочередные измерения необходимы при выполнении приёмо-сдаточных испытаний, а также после ввода в эксплуатацию новых объектов.

Звоните нам по телефону 8 (495) 233-76-05 или

[email protected]

Whatsapp: +79852337605

Viber: +79852337605

Перечень работ

Перед началом проведения измерений сопротивления заземлителей требуется выполнить визуальный осмотр его видимой части (не вскрывая грунт). Осматривая заземление, следует обратить внимание на состояние контактов и антикоррозионных покрытий, проконтролировать отсутствие обрывов. Проверку надёжности сварных швов выполняют, простукивая их молотком, а болтовых соединений – закручивая гаечным ключом. При осмотре также требуется проверить соответствие проекту правильности монтажа заземляющих проводников, их сечения и подключения. При отсутствии каких-либо замечаний или нарушений приступают к проведению измерений.

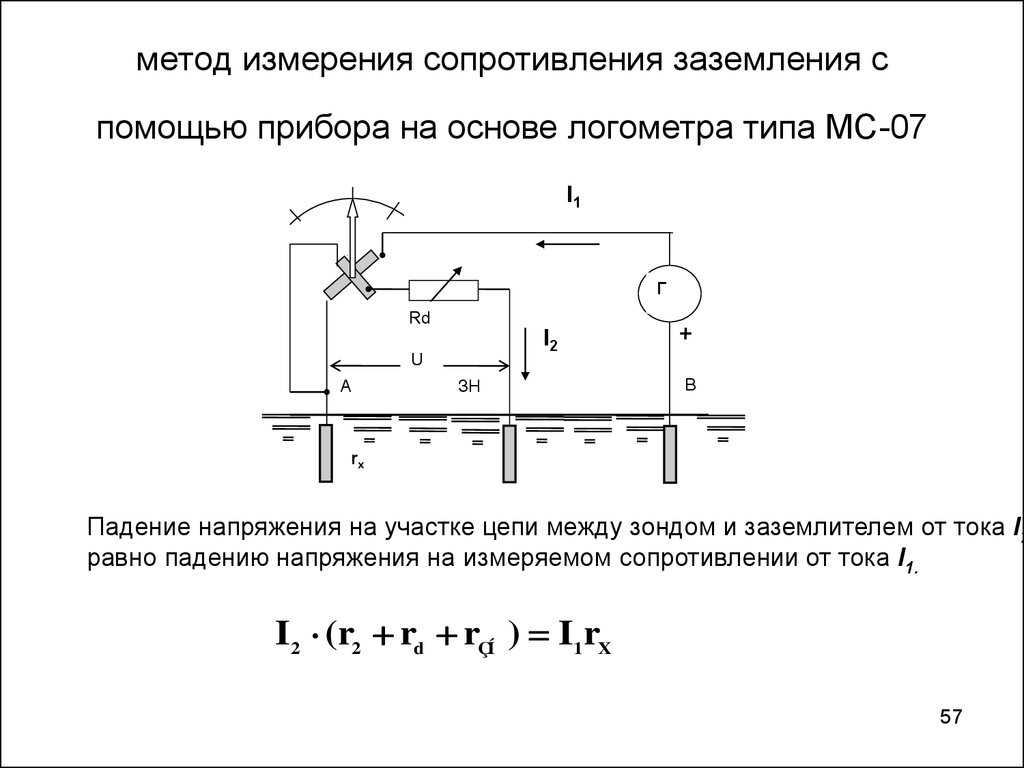

Для контроля сопротивления заземлителей обычно применяется «трёхточечная» методика:

  1. К контуру «заземлитель – земля» подают испытательный ток, источник которого подключается к двум точкам – присоединения к заземляющему устройству (ЭЗ) и токовому электроду (ЭТ).
  2. На условном отрезке между этими двумя точками устанавливают ещё один электрод (напряжения, ЭН).
  3. Измеряется напряжение U между токами ЭЗ и ЭН.
  4. Рассчитывается сопротивление по формуле R=U/I.

Для получения более точных результатов сопротивление заземлителей измеряют в условиях, обеспечивающих максимальное сопротивление грунтов – то есть или в летнее время (в августе) или зимой, при максимальном промерзании (январь–февраль, в зависимости от региона). Если сделать это невозможно, к результатам испытаний следует применить специальные поправочные коэффициенты. Не требуется применения множителей при измерениях дополнительных заземлителей (кроме воздушных линий).

Особенности выполнения работ

Точность проведения измерений, а, значит, и надёжность заземления, во многом зависят от исполнителей работ. Обращаясь в нашу электролабораторию, заказчик получает гарантию достоверности результатов, получаемых опытными специалистами с помощью современного оборудования.

По завершению работ выдаётся протокол измерения сопротивления заземлителей с указанием назначения заземляющих устройств, места проведения испытаний, расстояний между электродами и поправочных коэффициентов.

Звоните нам по телефону 8 (495) 233-76-05 или

[email protected]

Whatsapp: +79852337605

Viber: +79852337605

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

Протокол проверки сопротивлений заземлителей. ЭЛ-8

Электролаборатория » Услуги электролаборатории » Протоколы электролаборатории » Протокол проверки сопротивлений заземлителей. ЭЛ-8

__________________________________________
(наименование организации, предприятия)

  ЭЛ –8
(MRU-100/101, М 416, Ф4104)

_________________________________________
Свидетельство о регистрации № ______________
Действительно до «____»______________ 20__   г.
Лицензия Минэнерго РФ № _________________
Действительна до «____»______________ 20__   г.
Заказчик: ___________________________________________
Объект: ____________________________________________
Адрес: _____________________________________________
Дата проведения измерений: «____»_____________ 20___   г.


ПРОТОКОЛ  № ____

проверки сопротивлений заземлителей и заземляющих устройств

Климатические условия при проведении проверки

Температура воздуха _______ °С.  Влажность воздуха _______ %.  Атмосферное давление _______ мм.рт.ст.

Цель проверки (испытаний электролаборатории)
_________________________________________________________________________
(приёмо-сдаточные, сличительные, контрольные испытания, эксплуатационные, для целей сертификации)

Нормативные и технические документы, на соответствие требованиям которых проведены проверки (испытания):
___________________________________________________________________________________

1. Вид грунта: ____________________________________________________________________________
2. Характер грунта:_______________________________________________________________________
                                 (влажный, средней влажности, сухой)
3. Заземляющее устройство применяется для электроустановки: ______________________________
                                 (до 1000 В, до и выше 1000 В, свыше 1000 В)
4. Режим нейтрали: _______________________________________________________________________
5. Удельное сопротивление грунта: ________________________________________________ (Ом х м).
6. Расчётный ток замыкания на землю:___________________________________________(А).
7. Результаты проверки:


п/п

Назначение заземлителя, заземляющего устройства

Место проверки

Расстояние до потенциальных
и токовых
электродов, (м)

Сопротивление заземлителей (заземляющих устройств), (Ом)

Кпопр.

Доп.

Измер.

Привед.

1

2

3

4

5

6

7

8

































1. Проверки проведены приборами:


п/п

Тип

Заводской номер

Метрологические характеристики

Дата поверки



№ аттестата
(свидетельства)

Орган государственной. метрологической службы, проводивший поверку

Диапазон измерения

Класс точности

последняя

очередная







Примечание: к протоколу прилагается схема проведения проверки.
Выводы: ____________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
Заключение: _____________________________________________________________
________________________________________________________________________
________________________________________________________________________



Испытания провели: _________________
(должность)
_________________
(подпись)
_________________
(Ф.И.О.)
  _________________
(должность)
_________________
(подпись)
_________________
(Ф. И.О.)
Протокол проверил: _________________
(должность)
_________________
(подпись)
_________________
(Ф.И.О.)




Частичная или полная перепечатка и размножение только с разрешения испытательной лаборатории.
Исправления не допускаются.
Протокол распространяется только на элементы электроустановки, подвергнутые проверке (испытаниям).

Вы можете ознакомиться с другими протоколами электролаборатории:


ЭЛ – 1 Протокол визуального осмотра
ЭЛ – 2 Протокол проверки наличия цепи между заземлёнными установками и элементами заземлённой установки
ЭЛ – 3 Протокол проверки сопротивления изоляции проводов, кабелей, обмоток электрических машин
ЭЛ – 4 Протокол проверки сопротивления изоляции электрических аппаратов
ЭЛ – 5 Протокол проверки согласования параметров цепи «фаза – нуль»с характеристиками аппаратов защиты и непрерывности защитных проводников
ЭЛ – 6 Протокол проверки автоматических выключателей напряжением до 1000 В
ЭЛ – 6а Протокол проверки автоматических выключателей напряжением до 1000 В
ЭЛ – 7 Протокол проверки и испытания устройств защитного отключения, управляемых дифференциальным током (УЗО)
ЭЛ – 7а Протокол проверки и испытания устройств защитного отключения, управляемых дифференциальным током (УЗО)
ЭЛ – 8а Протокол проверки сопротивлений заземлителей и заземляющих устройств
ЭЛ – 9 Протокол проверки измерительных трансформаторов тока комплекса расчётного учёта электроэнергии
ЭЛ – 10 Протокол испытаний крюков для подвески светильников и узлов крепления розеток
ЭЛ – 11 Протокол проверки работоспособности системы АВР
ЭЛ – 11а Протокол проверки работоспособности системы АВР
ЭЛ – 12 Ведомость дефектов

Блог

Электролаборатория в ЖК «Достояние»

Электролаборатория в ЖК «Достояние»узнать больше. ..

Электролаборатория в ЖК Маяк

Наша электролаборатория работает в ЖК “Маяк”узнать больше…

Электролаборатория в ЖК Наследие

Наша электролаборатория работает в ЖК “Наследие”узнать больше…

Не дозвонились?

Заказать звонок

мы перезвоним!

Только в
10%
позвоните нам
для получения скидки

Новости

ЖК Семеновский парк появилась прописка

Новый ЖК в московском районе Соколиная гора!!! …узнать больше…

В юго-восточных районах Москвы восстановлено электроснабжение

Снабжение электричеством жилых домов на юго-востоке столицы восстановлено …узнать больше…

Освещать Москву начали 289 лет назад

В этот день, 27 ноября, только в 1730 году, началось непрерывное освещение Москвы …узнать больше…

Как измерить сопротивление заземления с помощью мультиметра

В наших домах и на работе часто случаются удары током.

К счастью, чаще всего мы остаемся в живых. Почему это? Что ж, заземление в электрических системах играет важную роль.

Чтобы убедиться, что ваша электрическая система всегда в безопасности, вам необходимо провести тесты сопротивления заземления и убедиться, что оно находится в оптимальном состоянии.

Однако не все знают, как это сделать, и мы вас прикроем.

В этой статье содержится информация о том, как измерить сопротивление заземления, в том числе сведения о том, что такое заземление на самом деле, и о том, как с помощью мультиметра можно выполнить несколько диагнозов.

Давайте приступим.

Что такое сопротивление заземления?

Сопротивление заземления оборудования представляет собой уровень сопротивления или препятствия, с которым сталкивается напряжение в нем при попадании в землю.

Он просто показывает, насколько легко напряжение уходит от компонентов устройства в землю.

Это важный показатель для измерения уровня защиты, которую электрическое оборудование обеспечивает людям.

Почему важно сопротивление заземления?

При защитном заземлении намеренно создается соединение компонентов устройства с землей через заземляющий блок.

Этот заземляющий элемент называется контуром и изготовлен из электродов, например, из стали или, что предпочтительнее, из меди.

Компоненты, подключенные к блоку заземления, обычно не находятся под напряжением, когда через устройство проходит напряжение.

Например, это может быть оборудование в металлическом корпусе. Этот металлический корпус обычно подключается к заземляющему устройству.

В случае пробоя изоляции заземление помогает направить напряжение с этого металлического корпуса в землю, где оно рассеивается.

При отсутствии заземления в металлическом корпусе накапливается напряжение. Если кто-то прикоснется к металлическому корпусу, через него заземлится все напряжение, что может быть фатальным для этого человека.

Кроме того, даже при наличии заземления могут возникнуть проблемы. Электричество обычно проходит по каналу с наименьшим сопротивлением.

К счастью, у людей средняя сопротивляемость составляет 1000 во влажном состоянии и 10 000 в сухом, что очень много.

Однако, если сопротивление вашего наземного юнита не намного ниже этого, то оно бесполезно.

Заземление помогает, и именно поэтому вам необходимо постоянно измерять сопротивление заземления устройства и всегда обеспечивать его оптимальное значение.

Мультиметр оказывается удобным инструментом для диагностики нескольких электрических устройств.

Как измерить сопротивление заземления с помощью мультиметра

Для измерения сопротивления заземления вам понадобится длинный провод, цифровой мультиметр и металл, упирающийся в землю. Отключите ваше оборудование от любого источника питания, установите мультиметр в Ом и подключите заземляющий компонент вашего устройства к заземляющему стержню с помощью длинного куска провода. Поместите щупы на провод и заземляющий блок вашего устройства, чтобы получить показание .

Этот процесс включает в себя гораздо больше, и мы углубимся в детали.

Существует три метода проверки сопротивления заземления оборудования.

В этом посте речь пойдет о двухстрочном методе, так как мультиметр тут только действенный.

Двухлинейный метод предполагает измерение заземляющего элемента в вашем оборудовании относительно шлифованного металла.

Этот металлический стержень находится в земле и закреплен зажимом. Вы ожидаете, что сопротивление этого будет чрезвычайно низким.

Шаг 1: Получите кусок провода

Кусок провода используется для проведения тестов, особенно если стержень заземления находится далеко от блока заземления оборудования.

Это можно увидеть в случае с трудноподвижными объектами, такими как стиральные машины.

Вы также снимаете изоляцию с обоих концов провода, чтобы обеспечить идеальный контакт щупов мультиметра для точной диагностики.

Если можно переместить оборудование на заземляющий стержень, то провод не нужен.

Шаг 2. Отключите оборудование от источника питания

Для измерения сопротивления электрический ток не обязательно должен проходить через цепь оборудования.

Вы хотите принять меры предосторожности при выполнении тестов, поэтому убедитесь, что нет активных подключений.

Шаг 3: Установите мультиметр Наберите

Для проверки заземления установите мультиметр на Ом. Сопротивление измеряется в Омах и обозначается символом омега (Ом) на мультиметре.

Вы также должны убедиться, что мультиметр установлен на уровень ниже 100 Ом, если он имеет несколько вариантов выбора.

Шаг 4. Разместите щупы мультиметра

Здесь вы проводите испытания и измерения.

Поместите черный щуп мультиметра на заземляющий блок вашего оборудования, а красный щуп на конец провода без изоляции.

Если вы не использовали кусок провода, прикрепите красный щуп непосредственно к заземляющему стержню.

Шаг 5. Оценка результатов измерений

После того, как все это будет сделано, мультиметр должен выдать показания. Как правило, если сопротивление хорошее, следует ожидать показания ниже 5,0 Ом.

Значение сопротивления 5,0 Ом является рекомендуемым значением сопротивления из Национального электротехнического кодекса США, на которое можно положиться для обеспечения безопасности во всем мире.

Сопротивление, которое вы получаете, варьируется от оборудования к оборудованию, а некоторые даже ниже 1 Ом.

Показание в омах, полученное с помощью двухлинейного метода, представляет собой сумму сопротивления заземляющего устройства и сопротивления заземляющего стержня.

Это все, но в вашем доме есть еще кое-что. Вы также можете проверить, правильно ли заземлена розетка, выполнив следующие действия;

  • Настройте мультиметр на переменное напряжение (200 В~)
  • Убедитесь, что по цепи проходит напряжение, проверив горячие и нейтральные розетки примерно на 120 В или 240 В. После подтверждения перейдите к следующему шагу.
  • Поместите черный щуп в заземляющую розетку, а красный щуп — в горячую.
  • Если мультиметр показывает одинаковый диапазон показаний 120 В или 240 В, розетка правильно заземлена. Если это не так, есть проблема.
  • Поместите черный щуп в заземленную розетку, а красный щуп — в нейтральную розетку. При правильном заземлении без проблем вы ожидаете увидеть нулевое значение.

В этом видео показано, как именно проверить заземление в розетках.

Заключение

Измерение сопротивления заземления мультиметром не самое сложное. Вы просто получаете показания в омах, подключая заземляющий стержень к заземляющему устройству в вашем оборудовании или проверяя розетки на правильность показаний напряжения.

Очевидно, что это не самый надежный метод, но самый простой и действенный, который можно осуществить с помощью мультиметра.

Часто задаваемые вопросы

Сколько Ом соответствует хорошему заземлению?

Любое значение сопротивления ниже 5,0 Ом является хорошим заземлением. Это значение взято из положения Национального электротехнического кодекса США, на которое можно положиться в плане безопасности во всем мире.

Какие три наиболее распространенных метода определения сопротивления заземления?

Существует три метода определения сопротивления грунта: двухлинейный, трехлинейный и четырехлинейный. Метод четырех линий оказывается наиболее точным из всех.

Каково максимально допустимое сопротивление земли?

Максимально допустимое сопротивление на землю составляет 5,0 Ом. К моменту NEC это значение снижается до 2,0 Ом для малых подстанций, 1,0 Ом для крупных электростанций и 0,5 Ом для крупных электростанций.

Как проверить целостность заземления?

Чтобы проверить целостность заземления в розетке, установите тестер на переменное напряжение, вставьте красный щуп в розетку с высоким напряжением, а черный щуп в розетку с заземлением. Если вы получаете хотя бы 120 В, непрерывность есть.

Есть ли непрерывность между нейтралью и землей?

Если розетка подключена к проводам в стене, между розетками нейтрали и заземления будет непрерывность. То же самое не ожидается, если сокет простаивает.

Как работает тестирование системы заземления

Система заземления в типичном доме состоит из заземляющих проводников оборудования и заземляющего электрода, которые подключены к общей точке соединения с нейтралью от входящей мощности, заземления к телефонной компании, Кабельное телевидение, спутниковая антенна, газ и водопровод.

Закон Ома

Электричество всегда возвращается к источнику по пути наименьшего сопротивления. Закон Ома гласит, что электрический ток в проводнике между двумя точками пропорционален напряжению и обратно пропорционален его сопротивлению. Можно также сказать, что напряжение между двумя точками прямо пропорционально току, протекающему через проводник, и его сопротивлению. Предположим, что межфазное замыкание происходит в оборудовании, которое находится на конце 50-футового ответвленного проводника 18 AWG, питающего 120 В при 10 А. По проводнику заземления оборудования будет протекать ток короткого замыкания 10 А, пока автоматический выключатель не разомкнется. Согласно закону Ома, на проводнике возникает напряжение между местом повреждения и окончанием источника. При сопротивлении 6,385 Ом на 1000 футов сопротивление 50-футового заземляющего проводника оборудования 18 AWG между неисправностью и источником составляет 0,319.Ом. Напряжение или потенциал прикосновения между двумя точками будет 3,19 В.

Риск и опасность электрических токов

Ток, проходящий через человеческое тело, создает потенциал, который может по-разному воздействовать на человека. Это может ощущаться как легкое покалывание, вызывающее ожог тканей, фибрилляцию желудочков или смерть. Человеческое тело имеет сопротивление, которое колеблется от 100 000 до 300 Ом в зависимости от поверхности кожи, которая мозолистая, мягкая, сухая, влажная или потная. Предположим, что такая же неисправность произошла в части оборудования без заземляющего проводника оборудования или заземления. И человек одной рукой касается токопроводящего корпуса оборудования, а другой касается строительной стали. Сенсорный потенциал, который может развиться при прохождении через руки человека, составляет 116,81 В. Ток определяет физиологические воздействия на организм. В этом примере человек будет испытывать эффект от 1,2 мА до 389мА тока, протекающего через тело. Человек может едва воспринимать ток или ощущать некоторое покалывание при токе 1,2 мА до фибрилляции желудочков или смерть при токе 389 мА.

В первом примере источник 120 В/10 А пойдет по пути наименьшего сопротивления через заземляющий провод оборудования и подвергнет персонал воздействию потенциала 3,19 В на проводящей поверхности корпуса. При напряжении 3,19 В ток, который может протекать через человека, составляет от 0,03 мА до 10,6 мА. Человек может почувствовать ток, достаточный для того, чтобы среагировать и отпустить прикосновение при силе 10,6 мА. Во втором примере человек, подвергшийся воздействию потенциала 116,81 В, может быть безвредным или смертельным.

При любом сбое оборудования или грозе возникший сбой или наведенные токи будут распространяться по любому токопроводящему пути, такому как оборудование, телефон, телевизионные приставки или краны, подвергая опасности находящихся поблизости людей. Электрическое подключение оборудования и служб к общей точке соединения обеспечивает путь наименьшего сопротивления для короткого замыкания или наведенных токов в обход человеческого тела, когда они возвращаются к источнику. Как видно во втором примере, заземляющий проводник оборудования снижает потенциалы прикосновения на 97%.

Все мы знаем, что основная цель заземления — защитить персонал от поражения электрическим током. Система заземления работает, обеспечивая ток короткого замыкания или индуцированный молнией обратный путь с низким сопротивлением вместо высокого сопротивления прикосновения/человеческого тела. В правильно заземленной системе неисправность оборудования возвращает ток на панель выключателя через заземляющий провод оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

0 Comments

Содержание

Измерение сопротивления заземлителей и заземляющих устройств Москва и МО

Не нужно никуда ездить – мы все сделаем за вас! Оформление договоров дистанционно. Собственная курьерская служба вовремя доставит документацию в любую точку Москвы и МО. Задавайте вопросы на сайте или звоните!

Портфолио! Гарантируем качество выполнения работ! Опыт более 15 лет! Профессиональные инженеры в штате компании!

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

  • Бесплатный выезд для определения объема работ
  • Смета работ в течении 2 часов
  • Только реальные замеры
  • Все разрешительные документы
  • Всегда хорошие цены и скидки

Гарантия качества

Выполнять проверку сопротивления заземлителей требуется для контроля соответствия его значений требованиям правил устройства электроустановок (ПУЭ, гл. 1.8), а также правил технической эксплуатации электроустановок потребителей (пр. 3, 3.1 ПТЭЭП).

Результаты измерений установок с заземлёнными нейтралями не должны превышать 2, 4 и 8 Ом при напряжении 660В, 380В и 220В для трёхфазного тока и при 380В, 220В и 127В – для однофазного.

При использовании изолированного нулевого провода максимальные сопротивления определяются по формулам из нормативных документов.

Периодичность проведения испытаний

Сопротивление растеканию тока, значение которого определяется в процессе проведения испытаний, влияет на уровень безопасности использования электроустановок. Чем меньше эта величина, тем безопаснее пользоваться оборудованием. Однако характеристики заземления со временем могут меняться вместе с удельным сопротивлением грунтов или в результате коррозии.

Главной задачей проверки сопротивления заземлителей и является выявление таких проблем для принятия мер по их решению.

Измерения проводятся в соответствии с правилами нормативных документов

Так, согласно ПТЭЭП, периодичность профилактических проверок составляет 1 раз каждые 6 лет. Внеочередные измерения необходимы при выполнении приёмо-сдаточных испытаний, а также после ввода в эксплуатацию новых объектов.

Звоните нам по телефону 8 (495) 233-76-05 или

[email protected]

Whatsapp: +79852337605

Viber: +79852337605

Перечень работ

Перед началом проведения измерений сопротивления заземлителей требуется выполнить визуальный осмотр его видимой части (не вскрывая грунт). Осматривая заземление, следует обратить внимание на состояние контактов и антикоррозионных покрытий, проконтролировать отсутствие обрывов. Проверку надёжности сварных швов выполняют, простукивая их молотком, а болтовых соединений – закручивая гаечным ключом. При осмотре также требуется проверить соответствие проекту правильности монтажа заземляющих проводников, их сечения и подключения. При отсутствии каких-либо замечаний или нарушений приступают к проведению измерений.

Для контроля сопротивления заземлителей обычно применяется «трёхточечная» методика:

  1. К контуру «заземлитель – земля» подают испытательный ток, источник которого подключается к двум точкам – присоединения к заземляющему устройству (ЭЗ) и токовому электроду (ЭТ).
  2. На условном отрезке между этими двумя точками устанавливают ещё один электрод (напряжения, ЭН).
  3. Измеряется напряжение U между токами ЭЗ и ЭН.
  4. Рассчитывается сопротивление по формуле R=U/I.

Для получения более точных результатов сопротивление заземлителей измеряют в условиях, обеспечивающих максимальное сопротивление грунтов – то есть или в летнее время (в августе) или зимой, при максимальном промерзании (январь–февраль, в зависимости от региона). Если сделать это невозможно, к результатам испытаний следует применить специальные поправочные коэффициенты. Не требуется применения множителей при измерениях дополнительных заземлителей (кроме воздушных линий).

Особенности выполнения работ

Точность проведения измерений, а, значит, и надёжность заземления, во многом зависят от исполнителей работ. Обращаясь в нашу электролабораторию, заказчик получает гарантию достоверности результатов, получаемых опытными специалистами с помощью современного оборудования.

По завершению работ выдаётся протокол измерения сопротивления заземлителей с указанием назначения заземляющих устройств, места проведения испытаний, расстояний между электродами и поправочных коэффициентов.

Звоните нам по телефону 8 (495) 233-76-05 или

[email protected]

Whatsapp: +79852337605

Viber: +79852337605

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

Какая периодичность проверки контура заземления

Получите бесплатную консультацию строительного эксперта

Или позвоните по телефону +7 (499) 381 88 03

Оглавление

Контур заземления – одна из важнейших составляющих силовой кабельной линии. Защитное оборудование обеспечивает безопасную эксплуатацию электроустановок и исключает риск поражения потребителя разрядом электрического тока. Во избежание наступления аварийной ситуации, ПУЭ регламентирует проведение профилактических и внеплановых проверок каждого элемента заземлителя. Чтобы экспулатация бытовой или промышленной кабельной сети проводилась без нарушений, необходимо знать регламентные сроки измерения сопротивления заземляющих устройств.

Периодичность и правила замера сопротивления заземления

Согласно требованиям ПУЭ, периодичность проверки заземления определяется следующими нормативами:

  • При сдаче объекта в эксплуатацию, в ходе пусконаладочных мероприятий, по завершении монтажа.
  • При смене собственника или балансодержателя электроустановок.
  • Перед началом реконструкции или капитального ремонта.
  • В случае возникновения аварии, нарушения работы сети.
  • При добавлении в кабельную линию дополнительных абонентов.
  • В профилактических целях – 1 раз в 6 – 12 месяцев, в зависимости от категории объекта, условий эксплуатации сети и степени её физического износа.

Каждая эксплуатирующая служба, отвечающая за инженерное обрудование, может назначать собственную периодичность плановых проверок.

Причины неисправностей на заземляющем контуре

Безопасный эксплуатационный режим оборудования достигается, если, при замыкании фазного кабеля на корпусе устройства, заряд уходит в землю по выделенному кабелю. Выход оборудования из строя возникает при наличии следующих признаков:

  • Коррозия заземлителя, находящегося во влажном грунте.
  • Ослабление или разрушение сварных соединений, что приводит к изменению сопротивления при прохождении электротока через контактные зоны.
  • Механическое повреждение и разрыв токопроводящей жилы.
  • Неверная сборка схемы, замыкание рабочего нуля на защитный кабель.

При выполнении проверки и измерении сопротивления заземляющего устройства, рассматриваемые неполадки фиксируются в протоколе, на основании которого заявителю выдаётся на руки технический отчёт, содержащий рекомендации для устранения аварийной ситуации.

Приборы для замеров

Современное метрологическое оборудование, предназначенное для снятия показателей сопротивления на контуре заземления, отличается от устаревших аналогов. Это обеспечивает повышенную точность результата каждого испытания, а также возможность передачи полученных показателей на интерфейс ПК по беспроводной связи. Для проверки сопротивления заземляющего устройства применяются следующие типы приборов:

  • Мультиметры с электронным индикатором и возможностью их точной калибровки перед началом испытаний.
  • Специализированный прибор для инспекции сопротивления МС-08.
  • Универсальное оборудование, которое числится на балансе почти каждой электролаборатории – М-416.
  • Токовые клещи, как подручное средство для контроля заземлителя в домашних условиях.

При проведении официальной экспертизы, лаборанты используют поверенные приборы, обладающие соответствующими сертификатами, с указанием даты последнего контроля.

Способы выполнения замеров

При заключении договора с аккредитованной лабораторией, ответственный представитель, имеющий специальный допуск, прибывает на объект и проводит обследование качества заземления с применением следующих методов:

  • Сборка дополнительной схемы, в 15 – 25 метрах от существующего заземлителя, с замыканием общей цепи. По токопроводящей жиле пускается электроток, лаборант замеряет значение его вольтамперных характеристик. Для определения сопротивления, полученные результаты подставляются в формулу закона Ома, а численные показатели сравниваются с нормативными требованиями.
  • Применение 4-проводного способа контроля. Эксперт определяет расстояние между противоположными стержнями заземлителя, по диагонали. В цепь включается дополнительный стержень, установленный в грунт с расстоянием от исследуемого изделия более 20 метров и 1,5 ранее замеренной длины. Далее, в ту же схему добавляется ещё один стержень на расстоянии 3 диагоналей и более 40 метров от рабочего контура.

В ходе экспертизы уполномоченное лицо поэтапно сближает стержни переносного заземлителя на 1/10 от общего расстояния между ними. В каждой итерации производится замер сопротивления. Полученные результаты показаний прибора заносятся в график, после чего параметры сравниваются с требованиями ПУЭ.

  • Трёхпроводной метод контроля – аналогичен предыдущему с той разницей, что в схеме присутствует меньше элементов переносного заземлителя.
  • Замер на пробном заземлителе. Переносной токопроводящий элемент с теми же габаритами, что и рабочее заземляющее устройство забивается в грунт на 80% длины. На стержень подаётся электроток, а эксперт замеряет показатели сопротивления мультиметром. По результатам обследования можно не только проверить качество устройства, но также подобрать нужную площадь сечения заземляющего оборудования.
  • Компенсационная методика – основана на действии специализированного оборудования – зонда и трансформатора постоянного тока, которые соединяются в общую цепь с мобильным заземлителем. Используется для энергоёмких промышленных станков на производственных объектах.
  • Применение резистора – в цепь включается специальное оборудование, меняющее величину сопротивления, что позволяет подать электроток непосредственно от фазного кабеля. При данной методике, мультиметр работает в режиме амперметра, замеряя показания силы тока в цепи. Главное преимущество данного способа – отсутствие мобильного контура заземления.

Для неофициальной проверки в домашних условиях подойдут обычные токовые клещи, которые замеряют фактические показатели при эксплуатационной нагрузке в бытовой кабельной линии, без нарушения изоляции.

В заключение хочется напомнить

При проведении замеров контура заземления, периодичность следует выбирать таким образом, чтобы климатические условия местности удовлетворяли условиям обследований. Инспекция осуществляется при температуре наружного воздуха не ниже +5 оС, при отсутствии атмосферных осадков или паводкового периода.

Периодичность осмотров заземляющего устройства — какие сроки проверки сопротивления заземления оборудования

Технический отчёт по результатам проведения экспертизы контура заземления, выданный на основании первичной экспертизы при пусконаладочных работах, имеет ограниченный период действия. Сроки проверки заземляющих устройств определяются требованиями ПУЭ:

  • Полноценный анализ работоспособности контура с оформлением новой технической документации выполняется не реже, чем 1 раз в 12 лет.
  • Заземлитель также подлежит инспекции при изменении его структуры, либо перемещении в грунтовом основании.
  • В случае ремонта или восстановления заземляющих устройств, в их отношении также назначается внеплановая проверка.

Помимо комплексного или внепланового анализа, ответственные за эксплуатацию силовых кабельных линий лица также должны осуществлять визуальный контроль заземлителя каждые 6 месяцев.

Особенности проверки заземления переносного электрооборудования

Переносное электрооборудование также, как и стационарные установки, должно проверяться на наличие и качество работы заземлявшего контура. Для контроля эксперт должен инспектировать следующие нормируемые характеристики:

  • Проверка качества устройства заземлителя.
  • Анализ климатические параметров, виляющих на эффективность эксплуатации защитных устройств.
  • Измерение сопротивление под действием рабочих и повышенных токов, согласно с требованиями регламентов.
  • Устройство временного заземления для инструментального контроля мультиметром.

Сроки проверки заземляющих устройств рассматриваемой категории определяются также, как и для прочего бытового оборудования.

Результаты проверки состояния заземления электрооборудования

Результатом любой инспекции состояния заземления электрооборудования являются протоколы испытания, а также технический отчёт, оформленный на основе полученных показателей. В документации, передаваемой заявителю, указываются следующие обязательные сведения:

  • Климатические параметры окружающей среды на момент проведения испытаний.
  • Вид проводимой проверки.
  • Краткая характеристика объекта.
  • Электротехнические показатели грунта основания.
  • Особенности устройства временных заземлителей – расстояния, количество, глубина.
  • Описание используемого метрологического оборудования с указанием номеров поверочных сертификатов.
  • Результаты проведённых замеров – значения напряжения, силы тока, сопротивления для каждой итерации.
  • Сопоставление полученных результатов с нормативными подателями.
  • Выводы на предмет пригодности контура заземления к безопасной эксплуатации электроустановочных изделий в здании.
  • Рекомендации по исправлению выявленных недочётов.

Официальный отчёт утверждается подписями аттестованных лаборантов, а также оригинальной печатью юридического лица, с которым был заключён договор.

Как измеряют сопротивление контура заземления и изоляциии

Замеры сопротивления контура заземления с применением различных методик проводится для проверки нормального прохождения заряда, а также исключения образования токов утечки. Если на корпусе электрооборудования, подключенного к заземлителю, образуется остаточный заряд с напряжением более 50В, такие приборы считаются непригодными к эксплуатации.

Порядок поведения экспертизы подробно описывается выше.

Зачем нужен паспорт заземляющего устройства

Паспорт заземлителя – это главный документ, который оформляется на основании отсчёта по результатам проведённой экспертной проверки оборудования. Наличие данной документации свидетельствует о пригодности электроустановок к использованию по назначению, без наложения каких-либо ограничений.

В паспорте указываются характеристики заземления, номинальные показатели кабельной сети, а также даты проведения последних проверок. К официальной бумаге прикладываются оригиналы, либо копии протоколов испытаний, технические отчёты электролаборатории. Паспорт хранится в архиве эксплуатирующей организации, предъявляется надзорным органам по требованию, в ходе плановой или экстренной проверки.

Какова средняя периодичность проверки состояния заземления

Средняя периодичность проверки состояния заземления определяется ПУЭ. В тексте регламентной документации нормируются следующие сроки:

  • Визуальный контроль, в зависимости от категории объекта – не реже 1 раза в 6 – 12 мес.
  • Анализ качества сварных соединений заземлителя со вскрытием отельных участков грунта – 1 раз в 12 месяцев.
  • Инструментальной контроль сопротивления контура, с использованием мобильных заземлителей – 1 раз в 6 лет.
  • Комплексная инспекция с оформлением нового технического отчёта, а также внесением корректировок в паспорт – 1 раз в 12 лет.

Указанные сроки могут быть скорректированы в сторону сокращения, при наличии внутренних регламентных требований на предприятии, либо особого расписания проверок балансодержателя.

Заключение

Периодичность проверки контура заземления определяется в соответствии с текстом нормативной документации, осуществляется 1 раз в 6 – 12 лет. По результатам измерения сопротивления, ответственное от электролаборатории лицо составляет протокол обследований и технический отчёт с внесением новых данных в паспорт оборудования. Соблюдение требуемой периодичности экспертизы обеспечивает нормальную работоспособность кабельных линий, повышает безопасность потребителей, исключая случаи поражения электротоком.

Оставьте заявку на получение бесплатной консультации
с экспертом компании

Строительный эксперт компании «Технадзор77» даст бесплатную консультацию
в офисе или по телефону, а также сориентирует по стоимости.

Тестирование сопротивления заземления | JADE Learning

Проверка сопротивления заземления

Электробезопасность

Автор: Dave Varga | 03 марта 2022 г.

При установке электросети переменного тока она должна иметь какой-либо тип системы заземляющих электродов. Заземляющий электрод должен иметь сопротивление более двадцати пяти Ом или должен быть установлен дополнительный электрод. Как узнать, имеет ли наш единственный заземляющий стержень надлежащее сопротивление заземления? Мы не знаем, если у нас нет тестера сопротивления заземления и мы не знаем, как его использовать. Это не обычный ручной инструмент или повседневная задача, поэтому давайте посмотрим, как мы выполняем этот тест и почему мы можем или не можем выполнять эту задачу.

Раздел 250.24 – Заземление сети

При заземлении и соединении электрических сетей необходимо соблюдать многочисленные разделы Кодекса. В нашем сегодняшнем примере мы предположим, что для нашего местоположения просто нужен один заземляющий стержень — или нет? При установке электроснабжения одной из наших последних задач является установка заземляющего стержня размером 8 футов x 5/8 дюйма, также известного как заземляющий электрод. Когда инспектор по электрике прибывает для проведения проверки, он должен знать, что один заземляющий стержень имеет сопротивление заземления более двадцати пяти Ом, чтобы пройти установку. Электрик на месте должен предоставить эту информацию, что означает трехполюсный Тест Fall-of-Potential необходимо настроить и показать инспектору. Этот тест невозможно выполнить без тестера сопротивления заземления , который может стоить от 350 до 1350 долларов США. Как только этот предоставленный компанией инструмент окажется в руках, а инспектор прибудет на место, начнется испытание.

Как выполнить тест на падение потенциала

Существуют различные методы и процедуры тестирования, которые можно использовать для проведения теста, в зависимости от состояния почвы и доступной тестовой площадки. Самый распространенный и широко распространенный метод — 9.0025 3-полюсный метод падения потенциала .

  • Сначала отсоедините провод заземляющего электрода от заземляющего стержня.
  • Во-вторых, подключите тестер к открытой верхней части заземляющего стержня.
  • Затем поместите два заземляющих стержня в почву по прямой линии от заземляющего стержня на расстоянии до 65 футов.

Затем тестер генерирует известный ток между внешним стержнем и заземляющим стержнем, в то время как стержень в середине измеряет падение напряжения. Тестер использует наш основной закон Ома для расчета и отображения сопротивления заземляющего стержня относительно земли. Если достигается минимальное значение Кодекса более 25 Ом, инспектор может пройти установку, и работа завершена.

Раздел 250.53(A)2 – Требуется дополнительный электрод

Для основных ежедневных установок, выполняемых электриком, существует более простой и менее трудоемкий способ соблюдения минимума Кодекса. Согласно разделу 250.53(A)2, один заземляющий стержень может быть дополнен дополнительным электродом, например, другим заземляющим стержнем. Этот дополнительный заземляющий стержень должен быть размещен на расстоянии не менее шести футов от другого заземляющего стержня и соединен вместе с заземляющим проводником оборудования. В некоторых районах с сухой и песчаной почвой местный AHJ (орган, имеющий юрисдикцию) может потребовать установки до трех заземляющих стержней, если тестер сопротивления заземления недоступен для проверки сопротивления заземления.

Хотите узнать больше о статье 250 – Заземление и соединение? Посетите www.jadelearning.com сегодня!

Как работает тестирование системы заземления

Система заземления в типичном доме состоит из заземляющих проводников оборудования и заземляющего электрода, которые подключены к общей точке соединения с нейтралью от входящей мощности, заземления к телефонной компании, Кабельное телевидение, спутниковая антенна, газ и водопровод.

Закон Ома

Электричество всегда возвращается к источнику по пути наименьшего сопротивления. Закон Ома гласит, что электрический ток в проводнике между двумя точками пропорционален напряжению и обратно пропорционален его сопротивлению. Можно также сказать, что напряжение между двумя точками прямо пропорционально току, протекающему через проводник, и его сопротивлению. Предположим, что межфазное замыкание происходит в оборудовании, которое находится на конце 50-футового ответвленного проводника 18 AWG, питающего 120 В при 10 А. По проводнику заземления оборудования будет протекать ток короткого замыкания 10 А, пока автоматический выключатель не разомкнется. Согласно закону Ома, на проводнике возникает напряжение между местом повреждения и окончанием источника. При сопротивлении 6,385 Ом на 1000 футов сопротивление 50-футового заземляющего проводника оборудования 18 AWG между неисправностью и источником составляет 0,319.Ом. Напряжение или потенциал прикосновения между двумя точками будет 3,19 В.

Риск и опасность электрических токов

Ток, проходящий через человеческое тело, создает потенциал, который может по-разному воздействовать на человека. Это может ощущаться как легкое покалывание, вызывающее ожог тканей, фибрилляцию желудочков или смерть. Человеческое тело имеет сопротивление, которое колеблется от 100 000 до 300 Ом в зависимости от поверхности кожи, которая мозолистая, мягкая, сухая, влажная или потная. Предположим, что такая же неисправность произошла в части оборудования без заземляющего проводника оборудования или заземления. И человек одной рукой касается токопроводящего корпуса оборудования, а другой касается строительной стали. Сенсорный потенциал, который может развиться при прохождении через руки человека, составляет 116,81 В. Ток определяет физиологические воздействия на организм. В этом примере человек будет испытывать эффект от 1,2 мА до 389мА тока, протекающего через тело. Человек может едва воспринимать ток или ощущать некоторое покалывание при токе 1,2 мА до фибрилляции желудочков или смерть при токе 389 мА.

В первом примере источник 120 В/10 А пойдет по пути наименьшего сопротивления через заземляющий провод оборудования и подвергнет персонал воздействию потенциала 3,19 В на токопроводящей поверхности корпуса. При напряжении 3,19 В ток, который может протекать через человека, составляет от 0,03 мА до 10,6 мА. Человек может почувствовать ток, достаточный для того, чтобы среагировать и отпустить прикосновение при силе 10,6 мА. Во втором примере человек, подвергшийся воздействию потенциала 116,81 В, может быть безвредным или смертельным.

При любом сбое оборудования или грозе возникший сбой или наведенные токи будут распространяться по любому токопроводящему пути, такому как оборудование, телефон, телевизионные приставки или краны, подвергая опасности находящихся поблизости людей. Электрическое подключение оборудования и служб к общей точке соединения обеспечивает путь наименьшего сопротивления для короткого замыкания или наведенных токов в обход человеческого тела, когда они возвращаются к источнику. Как видно во втором примере, заземляющий проводник оборудования снижает потенциалы прикосновения на 97%.

Все мы знаем, что основная цель заземления — защитить персонал от поражения электрическим током. Система заземления работает, обеспечивая ток короткого замыкания или индуцированный молнией обратный путь с низким сопротивлением вместо высокого сопротивления прикосновения/человеческого тела. В правильно заземленной системе неисправность оборудования возвращает ток на панель выключателя через заземляющий провод оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
