Распиновка VGA (D-SUB) разъема монитора

Мы все знаем, чтобы передать сигнал с компьютера, игровой консоли или другого источника на монитор, дисплей или на телевизор нам нужен шнур. В этой статье мы рассмотрим распиновку VAG провода.

Описание интерфейса

Одним из самых простых и распространённых интерфейсов остается сегодня так называемый VGA он же D-SUB хоть он уже и устарел. Интерфейс этот аналоговый, а это значить что качество картинки напрямую буде зависит, но качества шнура, длины кабеля и фильтров. Компонентный — отдельно передается зеленый, синий и красный цвет по своему собственному кабелю. Интерфейс может выдавать разрешение Full HD, но часто качество не дотягивает до цифровых интерфейсов.

Разъем VGA распиновка

Видеоадаптер VGA разъема представляет собой трехрядный (в каждом ряду по 5-контактов) 15-контактный разъем. На картинке ниже показан современный 15 пиновый коннектор VGA DDC2.

Название
Обозначения
1. КрасныйКрасный видео (75 Ом, 0.7 В)
2.ЗеленыйЗеленый видео (75 Ом, 0.7 В)
3.СинийСиний видео (75 Ом, 0.7 В)
4.RESНе используется
5.GNDЗемля
6.RGNDЗемля красного
7.GGNDЗемля зеленого
8.BGNDЗемля синего
9.+5VДополнительные +5В от видео карты
10.SGNDСинхронизация Земли
11.ID0ID монитора Бит 0 (опционально)
12.SDAI2C двунаправленная линия данных
13.HSYNC or CSYNCГоризонтальная синхронизация (или композитная синхронизация)
14.VSYNCВертикальная синхронизация
15.SCL		Тактовая частота 15 SCL I2C в DDC2, Monitor ID3 в DDC1
Распиновка

Распиновка vga разъема монитора

Распиновка VGA — корректная распайка мониторного разъема

Распиновка VGA. Мониторный VGA-разъем и в настоящее время является наиболее известным и популярным интерфейсом мониторов, который был разработан компанией IBM более тридцати лет назад. Но даже невзирая на это, видео стандарт VGA, можно встретить установленным на большинстве современной компьютерной технике. Особенно на компьютерах, где необходимо вывести видео в упрощенном графическом режиме, с разрешением 640×480.

Абсолютно все графические карты производимые в мире совместимы с таким режимом. Процесс вывода видеоинформации с высоким разрешением, происходит исключительно после того, как загрузятся драйвера графического адаптера во время запуска операционной системы.

Распиновка VGA провода согласно его цветовой маркировке очень помогает в некоторых случаях, например: Когда выполняется самостоятельное тестирование проводников на предмет обрыва или при необходимости увеличить длину провода. К сведению: Промышленность выпускает кабели VGA имеющие длину порядка тридцати метров.

Пятнадцати-контактный разъем VGA, конструкция которого представляет собой форму трапеции с размещенными выводами по трехрядной схеме, в каждом ряду имеется по пять контактов. Для обеспечения корректного соединения комплементарных разъемов, контакты в колодке установлены в не симметричном порядке. Такое устройство, благодаря своей форме, гарантирует правильное соединение кабеля. Последовательность нумерации выходных контактов положено обозначать как показано на снимке ниже:

Распиновка VGA согласно цветовой маркировке

Распиновка коннектора Mini VGA

Перепайка VGA разъема

В современном мире уже невозможно представить жизнь без компьютерных технологий. У каждого человека есть смартфон в руках, практически у всех дома есть телевизор, а также компьютер. Все они улучшают жизнь человека в той или иной степени. Но для корректной их работы требуются хотя бы базовые знания компьютерных технологий, в частности, являются важными знания компьютерных интерфейсов.

Одним из самых важных и нужных интерфейсов для настольных или, как их ещё называют, персональных компьютеров является vga разъем, так как по нему подключается большинство нынешних мониторов (телевизоров), будь то старые мониторы или современные мониторы с разрешением Full HD. Важно это помнить, так как самые современные мониторы (телевизоры) с разрешением выше 1920х1080 уже отказываются от этого разъёма. Именно этот

интерфейс передачи видеосигналов мы сегодня и рассмотрим.

VGA — означает «video graphics array». Первая итерация VGA разъёма появилась ещё в далёком 1987 году. Тогда она толком не могла передавать картинку и передавала не более 256 цветов. Но современная версия имеет намного более широкие возможности. Обычно её называют 15-контактным vga разъёмом или 15-контактным d-sub разъёмом.

Стоит упомянуть где встречается разъем vga для полного понимания зачем же он нужен. Во-первых, это мониторы. В мониторах vga пока что является наиважнейшим разъёмом.

Во-вторых, в телевизорах. В телевизорах vga является тем самым разъёмом, который помогает к нему подключить различного рода проигрыватели, ресиверы, ТВ-приставки и так далее. Помимо различного рода мониторов, vga присутствует практически на всей технике, которой необходимо передавать видеосигнал.

Распиновка

После долгого вступления перейдём к описанию схемы распиновки vga разъёма. Как уже было упомянуто раньше, он состоит из 15 контактов. Подробно изучим каждый контакт и то за что он отвечает. Подсчёт каналов ведётся справа налево, сверху вниз.

  • Первый контакт — красный канал видео. Он отвечает за передачу видео красного спектра.
  • Второй контакт — зелёный канал видео. Такой канал отвечает за передачу видео зелёного спектра.
  • Третий контакт — голубой канал видео. Этот канал отвечает за передачу видео голубого спектра.
  • Четвёртый контакт — второй бит идентификатора монитора. Для коммуникации с монитором ему присваивают трехзначное числовое значение.
    Этот контакт отвечает за вторую цифру в этом числе.
  • Пятый контакт — общее заземление. Служит для создания корректного контура электрической цепи.
  • Шестой контакт — земля красного канала.
  • Седьмой контакт — земля зелёного канала.
  • Восьмой контакт — земля голубого канала. Все три последних контакта также служат для создания правильного контура электрической цепи.
  • Девятый контакт — питание. Питание необходимо для работы E-DDC. E-DDC — это система, созданная для общения компьютера с монитором. Точнее, для определения модели, технических характеристик, названия используемого монитора.
  • Десятый контакт — ещё одна земля.
  • Одиннадцатый контакт — нулевой бит идентификации монитора. Нулевая цифра из трехзначного идентификатора монитора.
  • Двенадцатый контакт — первый бит идентификатора монитора. Первая цифра из трехзначного идентификатора монитора.
  • Тринадцатый контакт — горизонтальная синхронизация. Горизонтальная синхронизация служит для сохранения целостности передаваемой картинки в горизонтальной плоскости.
  • Четырнадцатый контакт — вертикальная синхронизация. То же самое, но тут целостность сохраняется в вертикальной плоскости.
  • И последний, пятнадцатый контакт — третий бит идентификатора монитора. Третья цифра числа, служащего для опознавания монитора.

Иногда при разговоре о распиновке всяких разъёмов, можно услышать мельком также о распайке монитора. Но не стоит беспокоиться, распиновка и распайка разъёма — это одно и то же.

Характеристики

Давайте теперь перейдём к спецификациям d-sub разъёма

:

  • 256 кбайт видео ОЗУ. Служит как буферная память.
  • Шестнадцатицветные и 256 цветные режимы.
  • Цветовая палитра из 262 144 цветов.
  • Выбираемая частота в 25.175 или 28.322 мегагерц.
  • Максимум 800 горизонтальных пикселей (сейчас, возможно, больше).
  • Максимум 600 вертикальных пикселей (также может быть больше).
  • Частота обновления до 70 раз в секунду.
  • Поддержка железом плавной прокрутки.
  • Поддержка некоторых растровых операций.
  • Поддержка разделённого экрана.

Как уже было упомянуто выше, в d-sub кабеле используется некая технология под названием EDDC, что означает Enhanced display data channel. Эта технология призвана для двустороннего общения компьютера, точнее, видеоадаптера с монитором. В описании распиновки d-sub упоминалось бинарное число. Это самое число является ключом к внутренней памяти монитора и оно передаётся к компьютеру, для возможности чтения необходимой информации с внутренней памяти монитора. А само общение необходимо для более точной настройки монитора для лучшей производительности и качества картинки.

Также важной информацией является то, что d-sub — это аналоговая технология, так что она переносит аналоговый сигнал. Отсюда вытекает, что качество такого сигнала напрямую зависит от качества самого кабеля и распайки. От толщины кабеля, от качества изоляции, от длины кабеля и качества используемого проводника и зависит качество кабеля. Из этого следует сделать вывод, что по-настоящему качественные d-sub кабели не могут быть дешёвыми, ведь они дороги в изготовлении.

В заключение, пятнадцатиконтактный d-sub — это распространённый разъем, передающий аналоговый сигнал, который встречается почти во всей нынешней компьютерной технике. Её спецификации являются приемлемыми для большей части аудитории. Самым большим нюансом является то, что эта технология уже довольно старая и практически изжила своё. На смену ей приходят новые разъёмы, которые проводят цифровой сигнал, вместо аналогового сигнала.

Monitor ID Bit 0 (0-ой бит идентификации)

DDC Serial Data Line (Линия передачи данных для DDC)

Horizontal Sync (or Composite Sync)

DDC Data Clock Line (тактовая частота для DDC)

Зная распиновку этих разъемов можно легко спаять переходник DVI-VGA или VGA-DVI.

Схема такого переходника

Комментарии

эта схема без ЦАП-а не будет работать, т.к. из разъёма DVI – выходит цифровой сигнал, вход VGA монитора – его не понимает, т.к. ожидает аналоговый сигнал, поэтому между ними – должна быть спаяна схема ЦАП-а. А переходник DVI-HDMI и наоборот, не проблема – т.к. они оба цифровики.

а если у меня нет на видио карте дырок под с1 с2 и с3 с4 что делать

Обновлено 14. 10.2016 10:46

Схема распайки и распиновки VGA кабеля монитора по цветам

Разработанный более 20 лет назад стандарт передачи видеосигнала VGA (Video Graphics Array) и по сей день остается востребованным на компьютерах, где требуется вывод видеосигнала 80×25 в режиме символов и 640×480 в графическом режиме. Все без исключения видеокарты, выпускаемые в настоящее время поддерживают такой режим, передача видеосигнала в более высоком разрешении начинается только после подгрузки драйверов видеокарты при запуске оболочки операционной системы. Распиновка VGA кабеля по цветам может понадобиться при самостоятельном прозвоне проводов на обрыв (кабели VGA выпускаются длиной до 30 метров) или для наращивания длины.

Всего разъем имеет 15 выводов контактных проводов, которые расположены в три ряда по 5 контактов в каждом. Для удобства контакты расположены неравномерно, а входной разъем выполнен в форме трапеции. Это помогает исключить проблемы при подключении кабеля. Числовую последовательность выходов принято представлять следующим образом:

Распиновка VGA по цветам

№НаименованиеОписание
1REDКрасный сигнал
2GREENЗеленый сигнал
3BLUEСиний сигнал
4n/cНе используется
5GNDЗемля
6RED_RTNКрасный земля
7GREEN_RTNЗеленый земля
8BLUE_RTNСиний земля
9VDC+5В
10GNDЗемля
11IDOИдентификатор монитора
12SDADDC / I2C data
13HSYNCГоризонтальная синхронизация
14VSYNCВертикальная синхронизация
15SCLDDC / I2C clock

Схема распайки кабеля под VGA по цветам



VGA (D-Sub) – виды, характеристики, особенности, распиновка, плюсы и минусы разъема, актуальность на сегодня

Содержание статьи:

  1. Что такое VGA, есть ли разница с D-Sub?
  2. Что можно подключить через VGA-разъем?
  3. История VGA интерфейса
  4. Виды D-Sub выхода
  5. Технические характеристики, особенности и распиновка VGA Разъема
  6. Максимальное разрешение VGA (d sub)
  7. Плюсы и минусы VGA интерфейса
  8. Типы преобразователей и конвертеров для VGA
  9. Актуальность VGA на сегодня, что лучше vga или hdmi?

Что такое VGA, есть ли разница с D-Sub?

VGA (D-Sub) — один из самых популярных разъемов за всю историю цифровой техники. Данный стандарт используется в электронных устройствах, появлявшихся в продаже еще тридцать лет назад и по сей день. Пусть данный разъем уже не может называться прогрессивным, но его все еще легко встретить в различных мониторах, видеокартах и других электронных приборах.

D-Sub (D-subminiature) представляет собой аналоговый пятнадцатиконтактный разъем. Как правило, он используется для подключения компьютера или ноутбука к монитору.

В VGA (Video Graphics Array) используется построчная передача видеосигнала. Когда происходит изменение уровня яркости, то одновременно осуществляется снижение или повышение напряжения. Причем сигнальное напряжение может варьироваться от 0,7 до 1 В. Если рассматривать ЭЛТ-мониторы, в которых чаще всего размещаются разъемы VGA, то в них меняется показатель интенсивности луча, создаваемого электронной пушкой. В результате таких действий на дисплее происходит изменение яркости.

Что касается разницы между VGA и D-Sub, то ее просто нет, потому что речь идет об одном и том же разъеме DE15. Это 15-штыревой разъем, где каждый канал отвечает за определенные функции. Стоит отметить, что по своему внешнему виду VGA действительно напоминает букву «D». Отсюда и название — D-Sub.

Что можно подключить через VGA-разъем?

Сегодня VGA уже не считается распространенным разъемом для техники. Но за годы своего существования такой стандарт получили самые разные приборы. Например, этот интерфейс присутствует в определенных моделях жидкокристаллических и плазменных телевизоров. Его зачастую устанавливали и в DVD-проигрывателях. Но особенно часто VGA-разъем встречается в мониторах с электронно-лучевыми трубками. Практически все ЭЛТ-мониторы оснащались именно таким интерфейсом для подключения к источникам сигнала. Даже в ранних моделях ЖК-дисплеев имеется этот стандарт, который постепенно был заменен на DVI и HDMI.

История VGA интерфейса

Разъем VGA был анонсирован в 1987 году всемирно известной компанией IBM. Он был специально разработан для качественной передачи видеосигнала на экраны, использующие электронно-лучевые трубки. Поэтому все актуальные на тот момент компьютеры работали с мониторами, которые оснащались данным интерфейсом. Нужно отметить, что до этого момента существовали разъемы DE-9, которые зачастую использовались для подключения джойстиков к игровым приставкам и ПК. При этом VGA (DE-15) получал уже не 9, а сразу 15 контактов. Это позволяло наслаждаться цветным изображением, которое отображалось на ЭЛТ-мониторах.

В 90-х годах прошлого века многие производители техники также начали применять такой стандарт. Стали выпускаться телевизоры и DVD-проигрыватели с VGA на борту. D-Sub сохранял свою популярность до момента, пока не получил широкое распространение цифровой стандарт DVI. Причем официальная презентация DVI состоялась в 1999 году. Но постепенно вытеснять с рынка морально и физически устаревший интерфейс VGA он начал только в 2000-х годах, когда цифровые технологии и соответствующий контент оказались востребованными и доступными среди пользователей. Более того, в 2015 году AMD, Intel и многие другие крупнейшие корпорации решили полностью отказаться от использования в своих новых продуктах стандарта VGA.

Виды D-Sub выхода

Интерфейс VGA с момента своего запуска использует 15 контактов. Через них передается построчный сигнал с нестабильной амплитудой напряжения. При этом на сегодня известно о существовании двух видов данного разъема, которые почти не отличаются друг от друга:

  • Стандартный VGA. Такой интерфейс применяется во многих видеокартах и мониторах, а также некоторых DVD-проигрывателях и телевизорах.
  • Mini-VGA. Данный разъем можно встретить в ноутбуках, а также определенных портативных устройствах. В плане внешнего вида он больше напоминает USB-порт. Но по своим возможностям ничем не отличается от стандартного разъема.

Технические характеристики, особенности и распиновка VGA Разъема

Как уже отмечалось, VGA (D-Sub) был разработан для удобной передачи аналогового сигнала. Здесь используются 15 контактов, каждый из которых выполняет определенную функцию.



Нужно понимать, что есть соединительный кабель «Папа» и штекерные соединения «Мама».

Поэтому торчащие соединения должны подключаться именно к внутренним VGA-отверстиям. Что касается самих контактов, то они выстроились в три горизонтальные полоски по 5 штук. Благодаря этому удается передать аналоговый сигнал, «разбитый» на синий, красный и зеленый цвета.

Максимальное разрешение VGA (d sub)

Технология VGA официально способна передавать видеосигнал в разрешении 1280 на 1024 точки, но не более. В действительности же разрешение может достигать формата 1920×1080 (Full HD) и в некоторых случаях даже 2048×1536.  До определенного времени этого было вполне достаточно, чтобы наслаждаться качественным изображением. Но чем выше будет разрешение передаваемого сигнала, тем больше шанс получить неожиданные дефекты в виде размытия картинки и прочего. Поэтому специалисты рекомендуют использовать для FHD-мониторов более прогрессивные интерфейсы.

Плюсы и минусы VGA интерфейса

Главные преимущества:

  1. Огромное количество выпущенных за 30 лет устройств.
  2. Большой выбор разнообразных переходников.
  3. Идеальный вариант для ЭЛТ-мониторов и передачи аналогового сигнала.
  4. Единственный аналоговый интерфейс, который может передавать видео в высоком разрешении.

Недостатки разъема:

  1. Нет возможности для одновременной передачи видео и аудио сигнала (осуществляется передача только видео).
  2. Официально заявленное максимальное разрешение — 1280 х 1024. При выводе картинки на FHD-дисплеи возможны проблемы.
  3. При использовании некачественного кабеля появляются помехи.
  4. Не очень подходит для подключения цифровых устройств.
Типы преобразователей и конвертеров для VGA

Если у вас есть, например, старая видеокарта с VGA-разъемом, но вы решили купить новый монитор с цифровыми интерфейсами, то подключить их просто так нельзя. В таких случаях нужно дополнительно менять источник видео сигнала, либо же приобретать специальный конвертор. В последнем случае нет необходимости покупать дорогостоящие комплектующие. Достаточно найти (купить) преобразователь сигнала VGA на HDMI или DVI, чтобы новый монитор смог радовать вас четкой и красочной картинкой без необходимости менять видеокарту.

Сегодня в свободной продаже можно отыскать огромное количество всевозможных переходников. С их помощью можно преобразовать сигнал с VGA на DVI, Display Port, HDMI и так далее. Многие конвертеры комплектуются кабелем USB, через который возможна передача не только видео, но и звука. Совершенно не исключается и обратная совместимость, когда на монитор с VGA-интерфейсом передается сигнал с цифрового стандарта.

Актуальность VGA на сегодня, что лучше vga или hdmi?

В сегодняшних реалиях, когда доминирует цифровой контент, рассчитывать на возможности D-Sub (VGA) нет никакого смысла. Достаточно посмотреть на различные устройства и комплектующие, которые выпускаются производителями в последнее время. И мы обнаружим, что среди интерфейсов будут присутствовать HDMI, Display Port или DVI. Именно они обеспечивают высококачественное отображение картинки повышенной четкости (Full HD и 4K). С другой стороны, VGA все еще с нами. За многие годы компании успели выпустить невероятное количество приборов, поддерживающих данный стандарт. Поэтому полностью сбрасывать его со счетом пока еще рано. Но и надеяться на чудо вряд ли стоит. Следует понимать, что даже с использованием переходников добиться полной синхронизации между аналоговыми и цифровыми интерфейсами невозможно. Где-то наверняка появятся дефекты, либо же изображение не будет «раскрываться» в полной мере.


Читайте также

Vga кабель распиновка схема – Морской флот

Распиновка VGA — корректная распайка мониторного разъема

Распиновка VGA. Мониторный VGA-разъем и в настоящее время является наиболее известным и популярным интерфейсом мониторов, который был разработан компанией IBM более тридцати лет назад. Но даже невзирая на это, видео стандарт VGA, можно встретить установленным на большинстве современной компьютерной технике. Особенно на компьютерах, где необходимо вывести видео в упрощенном графическом режиме, с разрешением 640×480.

Абсолютно все графические карты производимые в мире совместимы с таким режимом. Процесс вывода видеоинформации с высоким разрешением, происходит исключительно после того, как загрузятся драйвера графического адаптера во время запуска операционной системы.

Распиновка VGA провода согласно его цветовой маркировке очень помогает в некоторых случаях, например: Когда выполняется самостоятельное тестирование проводников на предмет обрыва или при необходимости увеличить длину провода. К сведению: Промышленность выпускает кабели VGA имеющие длину порядка тридцати метров.

Пятнадцати-контактный разъем VGA, конструкция которого представляет собой форму трапеции с размещенными выводами по трехрядной схеме, в каждом ряду имеется по пять контактов. Для обеспечения корректного соединения комплементарных разъемов, контакты в колодке установлены в не симметричном порядке. Такое устройство, благодаря своей форме, гарантирует правильное соединение кабеля. Последовательность нумерации выходных контактов положено обозначать как показано на снимке ниже:

Распиновка VGA согласно цветовой маркировке

Распиновка коннектора Mini VGA

Перепайка VGA разъема

Разъем VGA (сокращение от Video Graphics Array) является популярным стандартом мониторов, разработанный IBM и внедренный в 1987.

Не смотря на то, видео интерфейс VGA, обеспечивающий взаимодействие монитора и графической карты компьютера, разработан более двадцати лет назад, он и по сей день остается самым известным стандартом для графики на IBM совместимых компьютерах. Для этого есть две основные причины для этого:

Подключите монитор к настольному компьютеру

Примечание. Для подключения монитора к компьютеру используйте только один видеосигнал. Требуется только одно соединение. Если подключено несколько подключений, это может вызвать проблемы.

Пустой экран или изображение отсутствует

Во-первых, основной режимы VGA — отображение 80×25 в режиме символов и 640×480 в графическом режиме поддерживается всеми современными графическими картами, независимо от разрешений поддерживаемых этими картами. Поэтому все компьютеры при включении активизируют режим VGA и только после загрузки операционной системы и драйверов видео карты, компьютер переходит в режим повышенной разрешающей способности, которая заложена в конкретной видеокарте.

Монитор должен быть подключен к разъему видеокарты надстройки. Диагностические ошибки требуют обмена аппаратными средствами. Заявка на получение услуг и статус определяют, покрываются ли расходы на ремонт службой. За дополнительной информацией, пожалуйста, обращайтесь.

Установите или измените настройки графики

Отрегулируйте настройки в экранных меню

Во-вторых, несмотря на более высокое разрешение и глубину цвета современных мониторов и графических карт, разъем, используемый на большинстве компьютеров для подключения монитора, все еще имеет стандарт VGA. Поэтому большинство людей будут говорить о мониторе VGA, даже если это XGA, Super VGA или любой другой современный стандарт.

Хотя современные дисплеи высокого разрешения больше ориентированы на современный стандарт, такой как DVI, но все же большинство видеокарт, имеющие более низкое разрешение, до сих пор используют 15 контактный (DB15) разъем VGA, для соединения с монитором.

Они имеют закругленную форму и имеют от 4 до 9 контактов. Иногда мы находим дополнительные кабели, которые предлагают другие аудио или компонентные видеоканалы вместо композитного. Компонентное видео обеспечивает лучшее изображение, чем композитное, потому что сигнал разделяется на несколько отдельных, а в составном – все передается через желтый разъем.

Стандартный порт дисплея имеет длину до 3 метров, но есть кабели с более низким разрешением до 15 метров. Технология продвигается, и вместе с тем все, что они могут предложить нам, требует большей способности «перемещаться» между различными компонентами системы. Те, кто отвечает за передачу информации, являются, во всех случаях, разъемами.

Распиновка VGA разъема

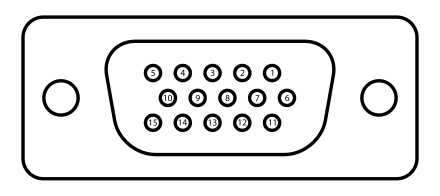

Расположение выводов разъема интерфейса VGA показано ниже. Первые три вывода предназначены для передачи аналогового сигнала трех основных цветов RGB (1-красный, 2-зеленый и 3-синий). Красные, зеленые и синие сигнальные линии имеют свои собственные минусовые провода (6, 7 и 8). Для горизонтальной и вертикальной синхронизации предназначены выводы 13 и 14 соответственно.

Производители день за днем ​​предлагают нам лучшие и более привлекательные способы управления аудио и видео, и, как это обычно бывает, транспортные средства также должны быть способны управлять большим количеством данных в меньшем пространстве и быстрее.

Он по-прежнему используется, и много внедорожного скремблера состоит в том, что это простой, полезный и эффективный стандарт. Давайте рассмотрим эти разъемы. Это связано с тем, что независимо от типа видеокарты подключение к монитору осуществляется аналогичным образом. Глубина и яркость цвета определяются одним напряжением.

По внешнему виду разъем VGA схож с разъемом COM порта (DB9). Но в отличие от DB9, разъем VGA имеет 15 выводов расположенных в три ряда по 5 контактов в каждом ряду. Помимо сигналов цветопередачи (RGB) и сигналов синхронизации, в разъеме VGA имеется и цифровой интерфейс I2C, предназначенный для двусторонней связи между видео контроллером и монитором. Этот интерфейс (I2C) придает VGA достаточную универсальность.

Излишне говорить, что для того, чтобы наш экран имел высокое качество, мы должны использовать его в своем собственном разрешении, то есть в разрешении, в котором каждый выходной пиксель соответствует его пикселю на экране. Сигнал синхронизации практически такой же, как и аналоговый видеосигнал, в то время как изображение отправляется электронно по строкам с интервалами разреза, разделяющими каждую строку и рамку без сжатия.

Его использование еще не очень расширено. Эта спецификация также имеет новый мини-формат для видеокамер. От 15 евро до. Правда в том, что он почти никогда не используется и не реализован на слишком многих устройствах, но кто знает, что произойдет в будущем.

Следует отметить, что I2C не был реализован в первых версиях стандарта VGA, а был добавлен значительно позже с появлением стандарта VESA DDC2. С помощью интерфейс I2C контроллер и монитор могут обмениваться технической информацией, например, доступность частоты и разрешения, с целью предотвращения несовместимости в работе.

Распиновка разъема mini VGA

Используйте значок «Автобусы» в нижней части страницы, чтобы достичь индекса верхнего уровня для всех типов шин. Добавьте местоположение к исключениям блокировки рекламы. В любом случае мы уважаем ваш выбор: если вы решили не разблокировать, вы все равно можете использовать сайт без каких-либо ограничений.

Веб-джунгли полны неправильной информации и незначительных деталей, которые могут привести менее опытных пользователей к неправильному выбору. Говоря о передаче видео, существует много типов портов для передачи этого сигнала. Мы постараемся понять, что у них общего, и что их отличает, и прежде всего, сколько типов существует для каждого из них.

Цветовая схема распайки кабеля под VGA

Nearly all modern PC graphics cards use the same 15 pin VGA connector that the original IBM VGA card used. VGA=Video Graphics adapter or Video Graphics Array.

VGA connectors pinouts

There are at least four versions of the VGA connector , which are the three-row in and DDC2 pinouts, a less featureful and far less common , and a Mini-VGA used for laptops. The image and below table are the newer 15-pin VGA VESA DDC2 connector pinout.

Эти детали послужат иллюстрацией фундаментальной концепции: конверсия между двумя сигналами не всегда является непосредственной, а в некоторых случаях может потребоваться более дорогие инвестиции, чем вы действительно ожидаете. В любом случае мы рассмотрим передачу звука, потому что ни один из этих двух типов не поддерживает его, поэтому он всегда будет посвящен выделенному кабелю.

Моя личная убежденность в том, что, насколько это возможно, мы всегда должны избегать преобразования сигналов. Это не умаляет того, что в некоторых случаях этот подход становится обязательным, но мы должны обязательно учитывать потерю сигналов. Прежде чем мы продолжим обсуждение, нам необходимо четко разобраться в различиях каждой из дверей, которые мы собираемся проанализировать. На самом деле, это гораздо более широкая концепция, чем коннектор, но нас просто интересует этот последний аспект.

VGA DDC2 connector pinout:

PinNameDirDescription
1RED
2GREEN
3BLUE
4RESRESERVED
5GNDGround
6RGNDRed Ground
7GGNDGreen Ground
8BGNDBlue Ground
9KEY–Key (No pin) / Optional +5V output from graphics card
10SGNDSync Ground
11ID0Monitor ID Bit 0 (optional)
12SDAI 2 C bidirectional data line
13HSYNC or CSYNC
14VSYNCVertical Sync which works also as data clock
15SCLI 2 C data clock in DDC2, Monitor ID3 in DDC1

Note: Direction is Computer relative Monitor. All VGA pinout signals except R, G, B are TTL level signals.

Для нас нужно знать, что передаваемый сигнал является аналоговым. Его схема видна на следующем рисунке. В этом случае мы выделяем три типа разъемов. Мы не будем вдаваться в достоинства различий, просто знаем предыдущее различие и тот факт, что синглы и двойники отличаются количеством используемых в них штырей и возможностью поддержки более или менее разрешений. На данный момент мы остаемся с суммарным изображением всех типов этих разъемов.

Мы будем использовать его позже для ссылок. Учитывая это, давайте вспомним простую концепцию: преобразование аналогового и аналогового сигналов прост, а цифровой пуск и аналоговый вход требуют дополнительных технологий. Давайте вернемся к концепции, быстро выраженной ранее.

The basic VGA display modes of 80×25 character mode and 640×480 in graphics mode are still supported by all modern graphic cards, independent of the extended modes supported by these cards.

VGA video specifications are:

  • 256 KB Video RAM .
  • 16-color and 256-color modes
  • 262,144-value color palette (six bits each for red, green, and blue)
  • Selectable 25.175 MHz or 28.322 MHz master clock
  • Maximum of 800 horizontal pixels
  • Maximum of 600 lines (Interlaced)
  • Refresh rates at up to 70 Hz
  • Vertical blank interrupt
  • Planar mode: up to 16 colors (4 bit planes)
  • Packed-pixel mode: 256 colors (Mode 13h)
  • Hardware smooth scrolling support
  • Some Raster Ops support
  • Barrel shifter
  • Split screen support
  • 0.7 V peak-to-peak
  • 75 ohm double-terminated impedance (18.7 mA – 13 mW)

VESA Display Data Channel is a method for integrating digital interface to VGA connector so as to enable the monitor and graphics card to communicate. The first version of the DDC standard was adopted in August 1994. It included the EDID 1.0 format and specified DDC1, DDC2B and DDC2Ab physical links. DDC version 2, introduced in 1996, split EDID into a separate standard and introduced the DDC2B+ protocol. DDC version 3, 1997, introduced the DDC2Bi protocol and support for VESA Plug and Display and Flat Panel Display Interface on separate device addresses. The DDC standard has been superseded by E-DDC in 1999. Extended display identification data (EDID) is a companion standard; it defines a compact binary file format describing the monitor”s capabilities and supported graphics modes, stored in a read-only memory (EEPROM) chip programmed by the manufacturer of the monitor.

Фактически, в этом типе двери аналоговый сигнал передается четырьмя штырями, установленными параллельно длинному горизонтальному штифту, два над ним и два под ним. Даже в этом случае преобразование возможно с экономичным пассивным преобразователем, подобным этому. Обратите внимание, что очень важно наличие четырех разъемов рядом с массой.

В этом случае мы не можем петь очень легко. В этом случае вы точно знаете, что дверь имеет только цифровой сигнал. Элемент, подобный показанному на приведенной ниже фотографии, никогда не будет работать. Преобразование цифрового сигнала в аналоговый сигнал не может осуществляться пассивным преобразователем, таким как это, потому что требуется активный механизм. Если вы ищете такого рода конвертеры на наиболее распространенных виртуальных торговых площадках, вы заметите, что эти продукты заполняются только негативными отзывами, за исключением тех, кто утверждает, что продукт в его случае работает.

DDC1 allows the monitor to tell its parameters to the computer. When the VGA graphics card detects data on data-line it starts to read the data coming from the monitor synchronous to vertical sync pulse. Vertical sync pulse frequency can be increased up to 25 KHz for the time of the data transfer if a DDC1 compliant monitor is found (be sure not to send those high frequencies to non DDC1 monitors!).

DDC2 (DDC2B) allows bidirectional communication: monitor can tell its parameters and the computer can adjust monitor settings. The bidirectional data bus is a synchronous data bus similar to Access Bus and is based on I 2 C technology. The signals in the data bus are standard I 2 C signals. The computer provides 15 kohm pull-up for the SDA and SCLK lines. Monitor must provide 47 kohm pull-up on SCLK line. DDC2B bus is unidirectional and allows only one bus master – the graphics adapter. The monitor acts as a slave device at the 7-bit I²C address 50h, and provides 128-256 bytes of read-only EDID. Because this access is always a read, the first I²C octet will always be A1h.

Есть два способа преодолеть эту потребность, и для них требуется использование инверторов. Существует два типа активных преобразователей. В этом случае преобразование происходит локально, и выводится уже обработанный сигнал. В настоящее время он не распространяется в Италии. Такой продукт требует очень тесных инвестиций: с учетом пяти евро-доставки он прибыл в мой дом из Германии с общей суммой в тридцать евро.

То же самое нельзя сказать о другой категории преобразователей, те, которые полностью активны, но это устройство с низким напряжением, но оно все еще имеет более высокий нагрев, чем решение, которое уже было видно. намного больше, и предложение очень ограничено, вероятно, потому, что многие пользователи, когда видят, что фигура уходят.

E-DDC (Enhanced Display Data Channel) is the most recent revision of the DDC standard. Version 1 was introduced in 1999 and featured up to 32 Kbytes of display information storage for use by the Enhanced EDID (E-EDID) standard. E-DDC Version 1.2, approved in 2007, introduced support for DisplayPort and DisplayID standards

VGA pinout: monitor ID detection pin assignments

This monitor type detection is becoming more and more obsolete nowadays. New VGA plug-and-play monitors communicate with the computer according to VESA DDC standard.

The older VGA pinout with monitor >

PinNameDirDescription1REDRed Video (75 ohm, 0.7 V p-p)2GREENGreen Video (75 ohm, 0.7 V p-p)3BLUEBlue Video (75 ohm, 0.7 V p-p)4ID2Monitor ID Bit 25GNDGround6RGNDRed Ground7GGNDGreen Ground8BGNDBlue Ground9KEY–Key (No pin)10SGNDSync Ground11ID0Monitor ID Bit 012ID1Monitor ID Bit 113HSYNC or CSYNCHorizontal Sync (or Composite Sync)14VSYNCVertical Sync15ID3Monitor ID Bit 3

ID pins set-up 4 11 12 ID2 ID0 ID1 n/c n/c n/c no monitor n/c n/c GND Mono monitor which does not support 1024×768 n/c GND n/c Color monitor which does not support 1024×768 GND GND n/c Color monitor which supports 1024×768

GND means connected to ground
n/c means that the pin is not connected anywhere

15-контактный разъем VGA был разработан еще в 1987 году как элемент интерфейса аналоговых мониторов к графической плате системному блока компьютеру. Популярность разъема обеспечивается тем, что режим VGA поддерживается всеми графическими картами. В настоящее время VGA рассматривается как устаревший и в новых устройствах графического отображения активно заменяется на цифровые интерфейсы.

Особенности разъема

Конструктивно разъем VGA выполнен по несимметричной двухкомпонентной схеме. Контакты вилки снабжены защитной юбкой, она же обеспечивает заданное положение вилки относительно розетки при подключении к розетке. Контакты – штыревые, располагаются в три ряда со взаимным смещением соседних рядов на половину шага. На части разъемов номера первого и последнего контактов ряда указаны прямо на торцевой части корпуса.

Форма вилки удобна для подключения, надежность ее соединения с розеткой в собранном состоянии обеспечивается двумя невыпадающими винтами.

Сигналы цветности передаются по коаксиальным трубкам, для передачи сигналов синхронизации используются обычные провода.

Нумерация контактов в vga разъеме

Распиновка VGA кабеля стандартизована, соответствие номеров контактов и их назначение приводится в таблице.

Номер контактаНазначениеОбозначение
1Сигнал красного цветаRED
2Сигнал зеленого цветаGREEN
3Сигнал синего цветаBLUE
4Не задействован—
5ЗемляGND
6Земля канала красного сигналаRED RTN
7Земля канала зеленого сигналаGREEN RTN
8Земля канала синего сигналаBLUE RTN
9+ 5 BVDC
10ЗемляGND
11Младший (нулевой) бит идентификатора монитораID0
12Единичный бит идентификатора монитораID1
13Импульсы строчной синхронизацииHSync
14Импульсы кадровой синхронизацияVSync
15Старший бит идентификатора монитораID2

Самостоятельное изготовление кабеля VGA

При наличии исходных материалов изготовление кабеля VGA и замена поврежденного разъема не составляет проблем.

Некоторые производители отказываются от соблюдения стандарта в части раскладки проводов. Поэтому перед началом изготовления кабеля VGA необходимо проконтролировать этот момент по технической документации.

Распиновка VGA разъема осуществляется по схеме, изображенной на рисунке, нумерация контактов в ряду для приборной части соединителя производится справа налево и сверху вниз. Контакты довольно удобны для пайки, после ее выполнения место подключения следует заизолировать кембриком или трубкой-термоусадкой.

Распайка vga на тюльпаны – Морской флот

Учимся ремонтировать кинескопные, LED и ЖК телевизоры вместе.

23.02.2017 Lega95 0 Комментариев

Всем привет. У меня, очень давно на крыше лежал старый семнадцати дюймовый монитор, который припадал пылью. Валялся он долго, ровно до того момента, пока я случайно не набрел на статью, о конвертере сигнала с RCA (в народе «тюльпана») на VGA. Там, автор статьи подключал монитор к спутниковому тюнеру, а вместо динамиков использовал компьютерные колонки.

Я тоже решил провернуть такой фокус со своим старым монитором, так сказать, дать ему вторую жизнь в качестве телевизора на кухне. После заказа, а именно через 18 дней, я получил посылку на почте.

Упакован сам девайс был очень хорошо, а именно обвит кучей слоев пупырчатой пленки.

Добравшись до содержимого, имеем такую комплектацию:

  1. Конвертер
  2. Блок питания
  3. Кабель VGA на VGA
  4. Кабель RCA на RCA
  5. Кабель S-v >

Как видите, комплектация не маленькая, все необходимые шнуры уже есть в комплекте.

Очень удивило само покрытие корпуса конвертера. Он покрыт софт-тачем, на ощупь немного похожего на резиновое покрытие. Именно благодаря ему, корпус намного меньше подвержен всяким механическим повреждениям, и такой приятный на ощупь.

После покупки, меня ждал неприятный сюрприз от своего старого монитора. Полежав на крыше, включатся он отказался, так что для демонстрации подключил конвертер на другой, уже Led монитор.

Подключается все очень легко. Кабель от монитора, подключаем в разъем VGA OUT, кабель от тюнера или DVD подключаем в разъем Video IN. Блок питания в розетку, а его выход в разъем 5v Power. После этого все начинает работать.

Конвертер уже в подключенном состоянии

У меня на мониторе, сразу появилась идеальная картинка, даже учитывая то, что сигнал идет по аналоговому кабелю RCA. В конверторе есть меню, которое дает возможность подрегулировать некоторые параметры, такие как яркость, смещение изображения, но я там ничего не трогал. Использовали лишь кнопку mode, которая отвечает за переключение расширения экрана, подобрав нужное расширение именно для моего монитора.

Если Вы решите, сделать себе такой же телевизор из монитора, рекомендую именно этот переходник, так как его качество работы находится на высшем уровне.

Покупал здесь . Продавец очень хороший, отправил товар на второй день.

Всем спасибо за просмотр.

PS. Старый монитор отремонтировал, была трещина на ТДКСе.

Кабель-переходник VGA-RCA используется для подключения аудио- и видеоустройств. Так, например, при помощи него можно подключить DVD-проигрыватель, спутниковый тюнер, который имеет аналоговый компонентный видеовыход, к мультимедийному проектору с компонентным видеовходом. Довольно часто пользователи бытовой аппаратуры стоят перед выбором: купить переходник VGA-RCA (либо удлинитель) или сделать его самому. Это связано с тем, что стоимость длинных оригинальных кабелей от ведущих производителей довольно высока. А денежные, да и трудовые затраты на собственноручное изготовление такого устройства весьма невелики. В этой статье мы рассмотрим, что представляет собой VGA-RCA-переходник, а также его распиновку. Благодаря этой информации вы сможете изготовить упомянутый кабель самостоятельно.

Описание и распиновка

Для изготовления предмета нашего разговора рекомендуется использовать (в качестве проводника) компьютерный кабель типа «витая пара» САТ5 (лучше использовать экранированный), поскольку он способен передавать видеосигнал без потери качества на расстояние до 50 метров. Переходник VGA-RCA содержит три разъема типа RCA-«тюльпан» («папа» или «мама», в зависимости от назначения) и разъем D-Sub (15-пиновый).

Распиновка разъема D-Sub для данного переходника:

  • первый – сигнальный красный;
  • второй – сигнальный зеленый;
  • третий – сигнальный голубой;
  • шестой – земля красного;
  • седьмой – земля зеленого;
  • восьмой – земля синего;
  • 4, 5, 9, 10, 11, 12, 13, 14, 15 пины не используются.

Таким образом, для переходника VGA-3 RCA требуется только шесть пинов. Если вы используете кабель типа «витая пара», тогда возьмите цветные пары проводов для распайки каждого «тюльпана». Для большей жесткости концы, на которые припаяны разъемы RCA, рекомендуется обжать термоусадочным кембриком. Вот, собственно, и все описание. Полученный переходник RCA-VGA осуществляет подачу компонентного видеосигнала на VGA-вход.

Применение

Очень часто переходник VGA-RCA пытаются использовать для подачи компонентного видеосигнала на компьютерный монитор. Однако этого делать нельзя, переходник работать не будет. Это связано с тем, что компьютерный монитор принимает не цветоразностные компонентные сигналы, выдаваемые DVD-проигрывателем, а RGB-компоненту. Для обеспечения работоспособности такого подключения требуется использование специального транскодера.

Заключение

Описанный метод изготовления переходника можно применять и для других подобных изделий: 3 x RCA — 3 x RCA, VGA на VGA-удлинители и др. Например, можно сделать переходник и для кабеля S-Video или «Скарт», самое главное – использовать правильную распиновку этих разъемов. Применение витой пары делает такие переходники и удлинители весьма дешевыми в производстве. Если вам нужен короткий переходник, можете использовать неэкранированный кабель, это еще больше снизит ваши затраты. А если необходим удлинитель от 10 метров и более, то лучше взять витую пару с медным экраном. Это обеспечит высокое качество передаваемого компонентного видеосигнала. На этом элементе лучше не экономить, ведь никому не понравится смотреть фильм, в то время как на экране будет появляться «снег» или полосы, искажающие картинку. Лучше сделать один раз хорошо, чем переделывать и устранять недостатки.

Есть у меня старенький комп – хочу подключить к телику, нужен преходник с обычного VGA видюи на телевизор, желтый тюльпан.
Переходник конечно можно купить но я хочу именно сделать.

Нашол вот такую видюху, справа выход на тюльпан походу, видемо придётся старую видюху с таким выходом искать 🙁

####Сергей Пименов – у меня на моём родном ПК есть TV OUT, я с него подключал только один тюльпан к телику и всё прекрасно работало#####
TV Out и VGA это разные вещи совсем по другому сигнал передается

Распиновка VGA кабеля монитора по цветам


Разработанный более 20 лет назад стандарт передачи видеосигнала VGA (Video Graphics Array) и по сей день остается востребованным на компьютерах, где требуется вывод видеосигнала 80×25 в режиме символов и 640×480 в графическом режиме. Все без исключения видеокарты, выпускаемые в настоящее время поддерживают такой режим, передача видеосигнала в более высоком разрешении начинается только после подгрузки драйверов видеокарты при запуске оболочки операционной системы. Распиновка VGA кабеля по цветам может понадобиться при самостоятельном прозвоне проводов на обрыв (кабели VGA выпускаются длиной до 30 метров) или для наращивания длины.

Всего разъем имеет 15 выводов контактных проводов, которые расположены в три ряда по 5 контактов в каждом. Для удобства контакты расположены неравномерно, а входной разъем выполнен в форме трапеции. Это помогает исключить проблемы при подключении кабеля. Числовую последовательность выходов принято представлять следующим образом:

Распиновка VGA по цветам



№

Наименование

Описание

1

RED

Красный сигнал

2

GREEN

Зеленый сигнал

3

BLUE

Синий сигнал

4

n/c

Не используется

5

GND

Земля

6

RED_RTN

Красный земля

7

GREEN_RTN

Зеленый земля

8

BLUE_RTN

Синий земля

9

VDC

+5В

10

GND

Земля

11

IDO

Идентификатор монитора

12

SDA

DDC / I2C data

13

HSYNC

Горизонтальная синхронизация

14

VSYNC

Вертикальная синхронизация

15

SCL

DDC / I2C clock



Схема распайки кабеля под VGA по цветам


Пайка кабеля VGA – количество жил не совпадает

На самом деле у вас есть 14 проводов, если вы считаете возврат заземления для каждого цвета, он может использовать один из проводов на контакте 5 (GND), как на вашей схеме, чтобы завершить набор из 15. Другие контакты часто используются для связи. Например, из разъема VGA в Википедии некоторые из тех, которые на вашей диаграмме показаны как неподключенные, это:

  • Контакт 4 – ID2 / RES – ранее бит 2 идентификатора монитора, зарезервирован с E-DDC
  • Pin 9 – KEY / PWR – ранее ключ, теперь + 5V DC
  • Контакт 11 – ID0 / RES – ранее бит 0 идентификатора монитора, зарезервирован с E-DDC
  • Контакт 12 – ID1 / SDA – ранее бит 1 идентификатора монитора, данные I²C, начиная с DDC2
  • Контакт 15 – ID3 / SCL – ранее бит 3 идентификатора монитора, синхронизация I²C с DDC2

Ссылка на DDC относится к каналу данных дисплея, который хост может использовать для запроса монитора о его возможностях, таких как поддерживаемые разрешения и частоты обновления.Поэтому, хотя я считаю, что во многих случаях они могут остаться отключенными с потерей этой функциональности, все они не будут дополнительными наземными сигналами, как вы упомянули в комментарии.

Если вы чувствуете себя экспериментально (и нет никаких гарантий, что это не приведет к повреждению), потому что я не уверен, что цвета на 100% стандартные, я бы попробовал следующее:

  • Подключите центральные провода RGB к контактам 1/2/3, а экраны – к контактам 6/7/8 соответственно.

  • Замкните контакт 8 на контакт 5, чтобы получить дополнительное заземление.

  • Подключите остальные провода в соответствии со схемой, оставив отключенными неизвестные

Теперь посмотрим, сможете ли вы получить изображение на проекторе, установив разрешение, которое, как вы знаете, он поддерживает, потому что у вас не будет канала DDC. Если это работает нормально и не проблема, оставьте это как есть. В противном случае вы, вероятно, могли бы идентифицировать оставшиеся контакты, измерив между землей и контактами DDC2 12/15, используя осциллограф во время первоначального согласования, чтобы проверить квадратные часы по сравнению с данными. 5 В, идущие на вывод 9, должно быть достаточно легко обнаружить и, предположительно, присутствует все время.

Разъяснение порта и кабеля

Я даю ссылки на понравившиеся товары. Если вы купите по ссылке в этом посте, я могу получить комиссию. Узнать больше

Разъем VGA есть на многих AV-компонентах и ​​в основном используется для соединения компьютеров с вашим оборудованием.

Сейчас это относительно старый тип подключения, но он все еще используется, поэтому не удивляйтесь, если время от времени вы столкнетесь с одним из них.

Есть еще много раз, когда вам может понадобиться использовать соединение VGA.

И вы можете быть удивлены, узнав, что вы можете подключить выход VGA к входному соединению HDMI. И это еще не все, вы можете подключить HDMI к VGA!

Давайте посмотрим на этот тип подключения и рассмотрим его использование.

Как выглядит разъем VGA на устройстве?


VGA-соединение на вашем устройстве выглядит так:

Это 15-контактный порт D-sub, розетка.

D-образная форма гарантирует, что кабели VGA подходят только с одной стороны. Часто окрашен в синий или черный цвет.

Как выглядит кабель VGA?

Кабель VGA выглядит так.

У него будет 15-контактный штекерный разъем D-sub, который, очевидно, хорошо сочетается с гнездом на вашем оборудовании.

Будьте осторожны при подключении, так как вы можете довольно легко согнуть штыри, если не будете осторожны. Если вы обнаружите, что он не входит легко, проверьте, нет ли изогнутых контактов на конце кабеля.

Если вы видите, что некоторые из них не выровнены должным образом, вы можете аккуратно выпрямить их пинцетом или маленькими плоскогубцами.

Что делает соединение VGA?

Разъем VGA на вашем AV-оборудовании обычно используется для подключения вашего ПК или ноутбука.

Этот тип подключения обычно предназначен для приема аналогового Сигнал RGB от подключенного устройства – это тип сигнала, который получаешь с компа. Он поддерживает стандартного разрешения и разрешение высокой четкости.

Он не передает аудиосигналы, поэтому для прослушивания любого звука потребуется отдельное аудиоподключение.

Стандартный 15-контактный разъем D-Sub распространен на многих компьютерах, и поэтому вы можете использовать кабели VGA-VGA для отправки компьютерного изображения на экран вашего телевизора.

Когда мне следует использовать разъем VGA?

Если вы хотите подключить компьютер или ноутбук к телевизору или проектору.

Однако, если ваш компьютер или ноутбук имеет выход DVI или HDMI, он обычно лучше использовать этот тип подключения.

Если ваше устройство вывода имеет только порт VGA или у вас нет запасного DVI или входы HDMI, тогда такой разъем VGA все равно должен давать у вас хороший имидж.

Что еще вы можете сказать мне о подключениях VGA?

Если вам интересно, VGA означает массив видеографики.

Он был разработан IBM в 1987 году для исходного разрешения дисплея 640 x 480 пикселей, хотя стандарт может использоваться для разрешений высокой четкости 1080p и выше.

Чтобы получить четкое компьютерное изображение на экране телевизора, вам потребуется убедитесь, что вы установили выходное разрешение компьютера в соответствии с родное разрешение телевизора.Изображение будет растянутым или размытым. если вы этого не сделаете.

Также, в зависимости от собственного разрешения вашего телевизора и возможности вывода графической карты вашего компьютера, вы может не заполнить весь экран четким изображением, поскольку выходное разрешение может не точно соответствовать телевизору.

Если вы используете портативный компьютер, вам обычно нужно нажать сочетание клавиш для отправки изображения на телевизор – например, функция + F7.

Это зависит от модели, поэтому обратитесь к руководству по эксплуатации.

Могу ли я преобразовать VGA в HDMI?

Да. Вам нужно будет купить переходной кабель.

Отправить компьютерное изображение на телевизор будет сложнее, если вы у вас есть порт VGA на вашем компьютере, но у вас нет соединения VGA на вашем телевизоре.

Большинство современных телевизоров имеют несколько входов HDMI, но, возможно, не VGA.

Всегда проверяйте, в какую сторону вам нужен сигнал, и покупайте соответствующий адаптер. Адаптер будет специфическим для HDMI на VGA или VGA на HDMI.

Масштабатор / преобразователь VGA в HDMI, показанный ниже, поддерживает отправку с VGA на вход HDMI.

Кабель имеет значение Адаптер VGA – HDMI
Изображение предоставлено: Cable Matters Проверить цену

Он также отправляет звук через USB-соединение.

Просто имейте в виду, что вы не сможете отправлять контент, защищенный авторскими правами. Для защиты HDCP требуется поддержка всех устройств в цепочке.

Соединение VGA не поддерживает HDCP.

Преобразование HDMI в VGA

При преобразовании HDMI в VGA следует помнить о некоторых возможных ограничениях.

Вы не сможете воспроизводить материалы, защищенные авторскими правами, например, с проигрывателя Blu-ray, так как не будет подключения HDCP. Это необходимо для защиты авторских прав.

Также может потребоваться отдельное аудиоподключение.

Однако, если это не проблема, адаптер HDMI-VGA, указанный ниже, отлично справится с этой задачей.

Позолоченный адаптер HDMI / VGA от Moread
Автор изображения: Moread Проверить цену

Он поддерживает отправку видео с нескольких устройств, таких как ПК, ноутбуки, Chromebook, Xbox и Wii U.

Он не поддерживает устройства с выходными портами HDMI с низким энергопотреблением, такие как Sony PS4 и некоторые продукты Apple.

Приколи меня!

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь неопытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различных устройств Hi-Fi и домашнего кинотеатра.

Кредит изображения: © Can Stock Photo Inc. / Киршал

В начало

Как заземлить VGA | Small Business

Хотя профессионалы могут воспринимать это спокойно, подключение разъемов VGA может быть пугающим для тех из нас, кто привык к более простым 2- или 3-проводным кабелям и портам. В конце концов, 15 контактов – это много контактов … даже если один или два из них останутся неиспользованными. Однако, быстро взглянув на расположение контактов, вы увидите, что это не так уж и сложно. И, имея небольшой опыт, заземлить VGA очень легко.

Идентификация контактов

Всегда помните, что распиновка D-sub начинается сверху – «более широкий» конец D – и идет справа налево, а не слева направо.

Верхний ряд: контакт 1 – красный видеосигнал, 2 – зеленый и 3 – синий. Контакт 4 почти всегда не используется с современным оборудованием VGA, а контакт 5 будет заземлением (GND) для сигнала горизонтальной синхронизации.

Центральный ряд: первые три контакта – это «заземление» или возврат вашего цветового сигнала. Контакт 6 часто обозначается RED_RTN, 7 – GREEN_RTN, а 8 – BLUE_RTN.Контакт 9 передает + 5 В постоянного тока в современных кабелях VGA, хотя старое оборудование может обозначать этот контакт KEY вместо PWR. Наконец, контакт 10 (GND) является общим заземлением для контактов вертикальной синхронизации и данных.

Нижний ряд: первые два контакта предназначены для данных; контакт 11 (ID0) обычно не используется в современных VGA, но контакт 12 (ID1 / SDA) все еще широко используется. Контакт 13 – это горизонтальная синхронизация, а контакт 14 – вертикальная синхронизация. Наконец, вывод 15 (ID3 / SCL) передает сигналы синхронизации данных.

Выполнение подключения

Отрежьте кабель длиннее, чем вам нужно.Слишком много кабеля – это просто бесполезная трата места, но недостаточное количество кабеля может стать катастрофой для проекта.

Осторожно зачистите внешнюю оболочку кабеля. Слишком большое усилие приведет к повреждению более тонких проводов внутри – и в этом случае вы будете очень рады, что оставили лишнюю слабину во время первого шага.

Зачистите каждый из внутренних проводов ровно настолько, чтобы обеспечить хорошее паяное соединение, когда они вставлены в контакты. Около 6 мм или 1/4 дюйма – хорошая оценка.

Вставьте зачищенный провод в соответствующий контакт разъема VGA.

Нанесите жало паяльника и припой на провод так, чтобы припой плавно стекал и образовывал гладкое и блестящее соединение с проводом VGA. Тусклая (холодная) поверхность припоя может указывать на плохое соединение.

Повторите то же самое с оставшимися проводами и контактами. Если вы ремонтируете один конец подключенного кабеля (например, тот, который жестко подключен к монитору), вы закончили и можете пропустить следующий шаг.

Повторите процедуру с другим концом кабеля VGA, убедившись, что цвет каждого провода совпадает с правильным контактом на противоположном конце.

Ссылки

Наконечники

  • Чрезвычайно полезными могут быть закрепленный зажим или держатель для громкой связи, а также увеличительное стекло и фонарик.
  • Flux также очень полезен при пайке VGA – ознакомьтесь с ним, если вы еще этого не сделали.
  • Многие люди предпочитают начинать с середины разъема и работать наружу.

Предупреждения

  • Это может показаться глупым, но перед началом пайки убедитесь, что у вас правильный пол.Не тратьте время на создание хорошего кабеля VGA между мужчинами и женщинами, когда вам действительно нужен был кабель между мужчинами и женщинами.

Писатель Биография

Джеймс Ли Филлипс – писатель с 1994 года, специализирующийся на вопросах технологий и интеллектуальной собственности. Он имеет степень бакалавра наук в области коммуникаций и философии SUNY Fredonia.

Как я могу подключить 15-контактный разъем VGA?

Как я могу подключить 15-контактный разъем VGA? – Суперпользователь
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Подписаться

Super User – это сайт вопросов и ответов для компьютерных энтузиастов и опытных пользователей.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 17к раз

Трудно сказать, о чем здесь спрашивают. Этот вопрос двусмысленный, расплывчатый, неполный, чрезмерно широкий или риторический, и на него нельзя разумно ответить в его нынешней форме. Если вам нужна помощь в прояснении этого вопроса и его повторном открытии, посетите Справочный центр.

Закрыт 8 лет назад.

У меня 9 проводов разного цвета, таких как Белый, Серый, Черный, Фиолетовый, Синий, Зеленый, Красный, Оранжевый и Желтый . Я не знаю, как подключиться.

гпаряни

2,81188 золотых знаков2626 серебряных знаков4242 бронзовых знака

задан 15 мая ’12 в 11: 272012-05-15 11:27

Дэвид Дэвид

1111 золотой знак11 серебряный знак22 бронзовых знака

Ваши вопросы не самые четкие. ТБХ, может быть, посмотрите, чтобы было понятнее, добавив больше информации.Я не совсем понимаю, что вы пытаетесь сделать. Если просто подключить разъем VGA, вы найдете схему подключения VGA здесь

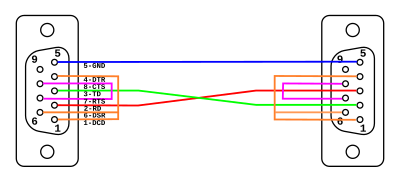

Изображение включено для полноты картины:

Больше новостей

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
