Какую максимальную нагрузку выдержит розетка на 16 Ампер | Какие провода к ней нужно подключать | Дачный СтройРемонт

Большинство моих друзей – опытные электрики с многолетним стажем. Они рассказывали не раз, что многие вызовы у него случались из-за расплавившейся розетки. При этом хозяйки удивленно хлопали глазами и рассказывали, что кроме чайника и плиты они ничего в розетку не включали. И якобы она сама расплавилась и сгорела.

Происходит это потому, что многие не догадываются, какую нагрузку может выдержать обыкновенная розетка на 16 Ампер. В сегодняшней статье я хочу более подробно остановиться на данной проблеме и постараться расставить все точки над «И».

Предельно допустимая нагрузка для 16-амперной нагрузки

Изначально я хочу произвести небольшие расчеты. Исходные данные следующие: 1 Ампер составляет около 220 Ватт в однофазной сети (220 Вольт). Если речь идет о трехфазной сети, то 1 Ампер в ней равен 657 Ватт. В автомобиле значения намного меньше: 1 Ампер = 12 Ватт.

Исходя из этих параметров, можно посчитать предельно допустимую нагрузку для розетки на 16 Ампер. Умножаем 16 на 220 и получаем 3520 Ватт. После округления данного значения и перевода его в кВт у нас получится 3,5 кВт.

Чтобы в такую розетку включить сразу несколько приборов, предварительно необходимо вычислить их общую мощность. К примеру, мощность электрического чайника составляет 2 кВт. У электроплиты аналогичная мощность. Получается, что нагрузка на розетку составит 4 кВт, при том, что она способна выдержать лишь 3,5 кВт.

Вот поэтому розетка и начинает плавиться.

Какой провод подходит для таких розеток

Чтобы розетка исправно работала, нужно правильно рассчитать сечение кабеля, в противном случае она не сможет выдерживать даже положенные 3,5 кВт. Для исключения расплавления кабеля следует подбирать оптимальное его сечение. Допускается брать кабель большего сечения, но не меньшего.

Лучший вариант для 16-амперной розетки – медный провод сечением 2,5 квадратных миллиметра. Он способен выдерживать до 4,6 кВт нагрузки. Но нельзя забывать о розетке, которая от повышенной нагрузки может расплавиться.

Допустимая нагрузка для 1,5-миллиметрового кабеля – 3,3 кВт. Но в большинстве случаев этого не хватает, чтобы подключить 16-амперную розетку. Как бы ни было, нужно учитывать суммарную мощность электроприборов, подключаемых к розетке. Не имеет смысла приобретать более толстый и дорогой кабель, если это противоречит существующим стандартам.

Допустимая нагрузка для кабелей разного сечения

Отмечу, что все нижеприведенные значения справедливы для однофазной сети. Если сеть имеет 3 фазы, то можно подключать к ней кабеля меньшего сечения. В случае с 1 фазой настоятельно рекомендую покупать подходящие кабели, не экономя на них.

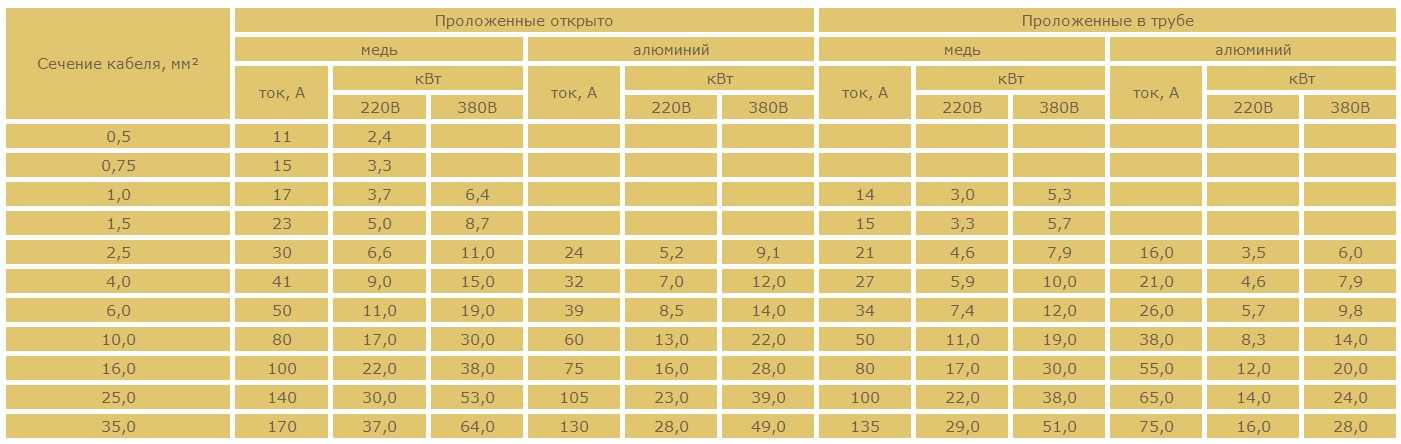

В следующей таблице можно увидеть, какие нагрузки выдерживает медный провод с различным сечением.

Данная таблица позволит посчитать, какую нагрузку выдержит розетка на 16 Ампер, а также понять, какой кабель к ней нужно подключать. Это позволит обезопасить себя, а также продлить жизнь розеткам и выключателям.

Спасибо, что дочитали статью до конца! Надеюсь, что данная информация вам пригодится.

Буду очень рад вашему лайку и подписке на канал.

электрикарозеткапроводканагрузкаэлектрооборудование

Поделиться в социальных сетях

Вам может понравиться

Сколько кВт выдержит розетка 16 Ампер, какой провод к ней можно подключать

Содержание статьи:

  • 1 Сколько кВт выдержит розетка 16 Ампер
  • 2 Каким проводом подключать розетку на 16 Ампер
  • 3 Какую нагрузку выдерживает кабель 1,5 — 2,5 — 4 и 6 кВт

Сколько кВт выдержит розетка 16 Ампер, какой провод к ней можно подключать

Электрикам часто приходится менять расплавившиеся розетки, выслушивая жалостливые сетования добродушных хозяек. Мол, подключила в розетку только чайник и плиту, а та начала плавиться и сгорела.

Многие до сих пор не знают, сколько кВт способна выдержать стандартная розетка на 16 Ампер. В результате этого появляется масса недоразумений и проблем. Данная статья samelektrikinfo.ru призвана помочь решить этот простой на самом деле вопрос.

Сколько кВт выдержит розетка 16 Ампер

Итак, прежде чем отвечать на вопрос, а сколько же кВт выдержит розетка на 16 А, нужно обратиться к цифрам. В 1 Ампере порядка 220 Ватт, если речь идёт об однофазной сети 220 Вольт. В трехфазной сети 1 Ампер будет равняться 657 Ваттам, а для автомобильной этот показатель равен 12 Ватт.

Зная данный параметр не трудно подсчитать, сколько способна выдержать розетка на 16 Ампер. В данном случае нужно 16 Ампер умножить на 220 Вольт. В итоге мы получим 3 520 Ватт. Округлим данное значение и переведём его в кВт, что будет равняться 3,5 кВт.

Итак, розетка на 16 Ампер способна выдержать 3,5 кВт и не более того.

При подключении к ней одновременно нескольких электроприборов нужно знать их суммарную мощность. Если речь идёт про электрочайник мощностью 2 кВт и плиту, такой же мощности, то нагрузка на розетку будет явно превышена.

В результате этого розетка просто расплавится. В лучшем случае отгорят контакты.

Каким проводом подключать розетку на 16 Ампер

Правильный расчет сечения кабеля для подключения розетки 16 Ампер является не менее важной составляющей. Чтобы розетка смогла выдержать положенную нагрузку, а кабель не подплавился, его жилы должны быть оптимального сечения. Больше можно, а вот меньше — не рекомендуется.

Для подключения розеток 16 Ампер лучше всего использовать медный кабель сечением 2,5 мм². Такой кабель способен выдерживать нагрузку до 4,6 кВт. Этого вполне хватит и даже будет с запасом, главное чтобы выдержала сама розетка.

Медный кабель сечением 1,5 мм² выдерживает 3,3 кВт. Однако этого часто недостаточно для подключения розеток на 16 А. Хотя опять же, смотря сколько и каких по мощности приборов к ним будет подключаться. Иногда нет необходимости переплачивать на кабеле лишь для того, что так положено стандартами и правилами.

Какую нагрузку выдерживает кабель 1,5 — 2,5 — 4 и 6 кВт

В данной статье речь идёт про однофазную сеть. Для трехфазной сети, сечение выбранных проводников может быть значительно меньше. Однако что касается однофазных сетей, то здесь лучше не экономить на кабеле.

Рассмотрим, какую нагрузку способен выдержать медный кабель разного сечения в сети 220 Вольт:

  • Кабель 1,5 мм² — ток 15 А, нагрузка 3,3 кВт;
  • Кабель 2,5 мм² — ток 21 А, нагрузка 4,6 кВт;
  • Кабель 4 мм² — ток 27 А, нагрузка 5,9 кВт;
  • Кабель 6 мм² — ток 34 А, нагрузка 7,5 кВт.

Зная данные параметры можно легко рассчитать не только сколько выдержит кВт розетка на 16 А, но и каким именно кабелем по сечению её нужно подключать. Только так можно добиться максимальной безопасности в использовании розеток и выключателей.

Поделиться с друзьями

Беспокоитесь о перегрузке сокетов? – Попробуйте этот калькулятор



Функция безопасности Spotlight – Irvine Beat FM

В: Сколько приборов можно подключить к одной розетке?

A: Следуйте правилу 13 ампер, как описано в этой статье.

В: Как узнать, не перегружаю ли я сетевую розетку?

A: Разные приборы потребляют разный ток. Используйте наш калькулятор на этой странице в качестве руководства, чтобы избежать перегрузки.

В: Сколько ватт может потреблять розетка на 13 ампер?

A: Подключение 4 предметов, таких как телевизор, DVD-плеер, Sky Box и игровая приставка, к удлинителю составит чуть более 750 Вт = 3 ампера.
Важно никогда не перегружать розетку, которая составляет 3000 Вт = 13 Ампер. Некоторые приборы используют больше, чем другие. Используйте калькулятор на этой странице в качестве руководства.



Перегрузка электрических розеток может привести к их перегреву и пожару.



Что такое правило 13 ампер?

Если вы потратите несколько секунд на то, чтобы прочитать эти рекомендации и проверить пожарную сигнализацию, это может спасти не только вашу жизнь, но и жизнь ваших близких.

Если вы не знаете, какие электроприборы потребляют больше энергии, воспользуйтесь калькулятором перегрузки розетки на этой странице в качестве руководства.

Вот рекомендации ESC (Национального совета по электробезопасности).



  • Не перегружать сокеты. Помните правило 13 ампер. Максимум всего 13 AMPS на 1 розетку.
  • Избегайте блочных адаптеров. Используйте стержневые адаптеры на кабеле. (Некоторые блочные адаптеры не имеют предохранителя, что увеличивает риск перегрузки и возгорания).
  • Когда вы ложитесь спать или когда ими не пользуетесь, отключайте электроприборы от сети.
  • Не прокладывайте удлинители под коврами.
  • НИКОГДА не вставляйте 2-контактные европейские вилки в 3-контактные розетки, не используя вилку европейского адаптера.
  • Используйте только один удлинитель для каждой розетки и никогда не подключайте удлинитель к другому удлинителю.



Используйте этот калькулятор, чтобы проверить, не превышаете ли вы максимальную нагрузку в соответствии с правилом 13 ампер.

Нажмите «Начать».

Калькулятор розеток был предоставлен вам компанией Electrical Safety First.

Для получения дополнительной информации о безопасности посетите веб-сайт https://www.electricalsafetyfirst.org.uk



Что делать дальше

Рассмотрите возможность установки дополнительных розеток, если вы регулярно пользуетесь удлинителями и адаптерами, и обратитесь к квалифицированному электрику. провести монтажные работы.

Знаки опасности перегрузки, на которые следует обратить внимание:

Перегоревшие предохранители или автоматические выключатели, срабатывающие без видимой причины.

Запах горящего пластика.

Искры при подключении электроприборов

Черные пятна или подпалины вокруг розетки или вилки или на электроприборе

Поврежденные кабели



Энергопотребление ПК и игровых компьютеров.

Стоит отметить, что стандартные домашние ПК часто оснащаются блоками питания (БП) мощностью 450 Вт, а иногда и 350 Вт. Однако, если ваш ПК представляет собой машину с более высокими характеристиками, предназначенную для игр или других интенсивных задач, вполне вероятно, что компьютер имеет гораздо более мощный блок питания, возможно, 750 Вт или выше.

Это необходимо учитывать при рассмотрении того, как ваши приборы подключаются к сети без перегрузки розеток или удлинителей.

Электроприборы, которые никогда не следует использовать в многорозеточном удлинителе

Вот несколько электроприборов, которые следует подключать непосредственно к сетевой розетке , а не через адаптер .

  • Чайники
  • Переносные обогреватели
  • Фены
  • Тостеры
  • Холодильники
  • Микроволновые печи
  • Мультиварки
  • Стиральные машины / сушильные барабаны
  • Посудомоечные машины

Если есть нагревательный элемент – не подключать через мультирозетку или переходник.



Приборы, которые можно подключать к сети с помощью многофункционального адаптера-удлинителя

  • Телевизор
  • Вентилятор
  • Лампа
  • Маршрутизатор
  • Зарядное устройство для мобильных устройств

Слишком много т-листов, но если сомневаетесь – совет электриков: «не перегружайте розетки».



———————————————————————

Последние статьи на Irvine Beat FM — Love Local

Если вы новичок в загрузке подкастов, вот «инструкция» по загрузке радиопередач на iPhone или iPad путем копирования ссылки на RSS-канал. Зачем загружать A…

Коронавирус (COVID-19) — возобновление посещения NHS Ayrshire & Arran рада подтвердить, что мы возобновили посещение наших больниц. Это ответ шотландского правительства на COVID-19.…

Пойте вместе с другими слушателями Irvine Beat FM в это Рождество! Радиостанция Irvine Beat FM приняла вызов от преподобного Линси Бреннана, служителя приходской церкви Дандональда, чтобы распространить праздничное веселье…

Каждый год сотни людей бросают вызов погоде и погружаются в море в день Нового года в Ирвине. Некоторые просто развлекаются, многие собирают спонсорские средства для различных благотворительных организаций….









Что такое автоматический выключатель и как он работает?

На этой странице

Проблема

Темная и ненастная ночь. Вы включаете свет в холле, включаете кофеварку и включаете переносной электрический обогреватель. Вы начинаете чувствовать себя комфортно, когда слышите слабый, но зловещий щелчок — и все становится черным. Это не кошачий грабитель или полтергейст, играющий с вашей электрической системой. Это перегруженная цепь, защищенная сработавшим автоматическим выключателем. Какой-то жуткий и загадочный, а? Нет, если вы знаете несколько простых вещей.

Семейный мастер на все руки

Рисунок A: Правильно функционирующая цепь на 15 А

В этой цепи есть провода и автоматический выключатель, который может легко выдерживать силу тока, необходимую для устройств
.

Что такое цепь?

Когда электричество поступает в ваш дом, оно направляется в блок выключателя (или блок предохранителей в старых домах), где делится на несколько цепей. Каждая цепь защищена выключателем или предохранителем. Спальни, гостиные и семейные комнаты, где обычно используются только светильники, будильники и другие мелкие электроприборы, обычно подключаются к 15-амперным цепям. Кухни, прачечные, ванные комнаты и столовые — места, где вы, скорее всего, будете использовать тостеры, утюги, фены и другие мощные устройства — обычно обслуживаются более мощными 20-амперными цепями. Крупные бытовые приборы, такие как электрические водонагреватели на 5000 Вт и электрические плиты на 10 000 Вт, потребляют так много электроэнергии, что используют собственную выделенную цепь на 30–50 ампер (см. 9).0007 Рис. D в разделе «Дополнительная информация» ниже), защищены большими «двухполюсными» автоматическими выключателями.

Что такое перегрузка цепи?

Автоматический выключатель, провод и даже изоляция провода предназначены для работы как система, и эта система имеет ограничения. Попробуйте пропустить через цепь больший ток, чем она рассчитана, и все начнет происходить (

рис. B ). Провода нагреваются под бременем пропускания избыточного тока. Когда это происходит, изоляция вокруг провода может разрушиться или даже расплавиться. Когда изоляция плавится, ток больше не ограничивается проводом. Вот когда начинаются пожары. К счастью, автоматический выключатель обнаруживает избыточный ток и «срабатывает», чтобы остановить поток энергии до того, как произойдет повреждение.

В ту ночь, когда в вашем доме погас свет, вы были в порядке, только свет и кофеварка работали. Настоящая беда началась, когда ты подключил этот проклятый обогреватель.

Семейный мастер на все руки

Рисунок B: Цепь с перегрузкой

В этой цепи слишком много энергоемких устройств, и она пытается выдерживать большую силу тока, чем рассчитана. Вещи начинают нагреваться. К счастью, автоматический выключатель это чувствует, срабатывает и «разрывает» цепь.

Как рассчитать амперы, вольты и ватты

Чтобы начать решать задачу, нам нужно знать одну простую формулу «правила большого пальца». Эта формула поможет нам определить, перегружают ли ее все электрические элементы в конкретной цепи. Эта формула также помогает определить некоторые повседневные термины и то, как они соотносятся друг с другом. В конце концов, лампочки и обогреватели имеют маркировку в ваттах; инструменты и автоматические выключатели в амперах; и наша бытовая электрическая система в вольтах: как они все сочетаются друг с другом?

Простая формула ( рис. C ) говорит нам, как: Ватт, деленный на напряжение, равен амперам. Другие показанные уравнения — это просто другие способы сказать то же самое.

Напряжение проще всего можно описать как давление, под которым движется электричество — цепь электронов. Большая часть бытового тока подается при напряжении 120 вольт, хотя ток для крупных электроприборов подается при более высоком напряжении 240 вольт.

Ампер (или ампер) — это мера количества электронов, которое напряжение выталкивает за заданную точку в
одна секунда.

Ватт — единица измерения электрической мощности. Он показывает, сколько электронов было пропущено через электрическое устройство, чтобы заставить его работать. Это то, за что электрическая компания выставляет вам счет.

Семейный мастер на все руки

Рисунок C: Базовая формула

Используйте эти простые уравнения для преобразования различных измерений электроэнергии, чтобы помочь определить такие вещи, как количество розеток на 15-амперном выключателе или количество ламп на 15-амперной цепи.

Узнайте о советах по упрощению электропроводки дома здесь.

Почему срабатывают выключатели?

Цепь и автоматический выключатель, которые вы отключили, имеют мощность 15 ампер или 1800 ватт (15 ампер x 120 вольт = 1800 ватт). Свет потреблял 360 ватт или жалкие 3 ампера (360 ватт разделить на 120 вольт = 3 ампера) — вполне в пределах мощности вашей 15-амперной системы. 800-ваттная кофеварка (деленная на 120 вольт) потребляла 6,6 ампера, что значительно больше, чем мощность ламп, но их суммарная мощность составляла 9 ампер.Потребляемый ток 0,6 ампера все еще находится в пределах 15-амперной схемы.

Но когда вы подключили 1200-ваттный обогреватель, требуемые 10 ампер, плюс потребление двух других устройств, потребовали 19,6 ампер через 15-амперную систему ( рис. B ). Это как питон, проглотивший свинью; система просто не справляется с нагрузкой. Автоматический выключатель терпел это некоторое время. Но когда избыточный ток и возникающее в результате тепло начали деформировать два куска металла внутри выключателя, они начали «нажимать на курок». И когда металлические детали сгибались до определенной точки, спусковой крючок разрывал две контактные точки, прерывая поток электричества и отключая эту цепь. Если в цепи возникает внезапное сильное напряжение, небольшой электромагнит в автоматическом выключателе может также разъединить контактные точки. Если у вас есть предохранители, избыточное тепло плавит провод внутри предохранителя, что, в свою очередь, останавливает поток электричества.

Если бы это был 20-амперный выключатель с более толстым проводом № 12, способным выдерживать 2400 Вт, то он не сработал бы. Но как только провод находится в стене, а выключатель в коробке выключателя, вы мало что можете сделать, чтобы модернизировать установленную цепь. Но у вас есть другие варианты.

240-вольтовые цепи

Более крупные приборы, такие как электрические водонагреватели, сушилки и плиты, требуют такой большой мощности, что электричество к ним подводится через 240-вольтовые цепи. Все потому, что напряжение в 240-вольтовых цепях «давит» в два раза сильнее. Например, для электрического флюгельгорна мощностью 6000 ватт в цепи 120 вольт потребуется цепь 50 ампер (6000 ватт разделить на 120 вольт = 50 ампер). Для этого потребуются гигантские провода. Но для того же флюгельгорна на 6000 ватт в цепи 240 вольт требуется только цепь на 25 ампер (6000 разделить на 240 = 25), а также меньший провод и автоматический выключатель.

Решение первое — краткосрочное решение

Простое решение — подключить обогреватель к розетке цепи с избыточной мощностью. Вы можете довольно легко определить существующую нагрузку на цепь: выключите автоматический выключатель, затем включите выключатели света и проверьте розетки, чтобы увидеть, какие из них больше не работают. Затем сложите общую ваттную нагрузку устройств в этой цепи. Это часто легче сказать, чем сделать. Иногда цепь с надписью «спальня» подключается к розеткам в прачечной. Или верхние и нижние розетки дуплексной розетки будут на разных цепях. После того, как вы наметите схему и суммируете электрические нагрузки, вы сможете определить, сможете ли вы подключить к цепи больше устройств, не перегружая ее.

При суммировании электрических нагрузок имейте в виду, что провод, рассчитанный на 15 ампер, может нести 15 ампер в течение всего дня. Однако 15-амперные выключатели и предохранители могут постоянно выдерживать только 12 ампер — 80 процентов от их номинала. Непрерывной считается схема, загруженная до предела в течение трех и более часов. Это правило 80 процентов применяется ко всем выключателям и предохранителям. Более подробную информацию о расчете нагрузок см. в разделе Предотвращение электрических перегрузок.

Решение второе — Долгосрочное решение

Наилучшее долгосрочное решение – установка новой специальной цепи и выхода для обогревателя. Большинство электриков предложат специальную цепь для любого прибора, который потребляет более половины мощности цепи. На рис. D в разделе «Дополнительная информация» (ниже) показана мощность приборов, которые обычно имеют выделенные цепи. Каждый раз, когда вы устанавливаете большой электроприбор — будь то 120 или 240 вольт — устанавливайте его на отдельной выделенной цепи с проводом нужного размера и автоматическим выключателем.

Как видно из рис. E , 20-амперный выключатель с более толстым проводом № 12 может пропускать больший ток, чем 15-амперная цепь с проводом № 14. Когда вы подключаете или переделываете электропроводку на кухне, в прачечной, ванной или столовой, Национальный электротехнический кодекс требует от вас установки 20-амперных цепей, которые могут пропускать больший ток. Если вы используете много электроинструментов, имеет смысл использовать 20-амперные схемы и для вашего гаража, мастерской и подвала.

Информацию о подключении новой цепи см. в разделе Как подключить новую цепь.

Семейный мастер на все руки

Рисунок E: Сечения проводов

Более крупный провод 12-го калибра может безопасно выдерживать больший ток, чем меньший 14-й калибр, без перегрева.

Узнайте о 8 наиболее распространенных нарушениях электротехнических норм здесь.

Вмешательство запрещено

У домовладельцев, которые кладут «копейку в блок предохранителей», чтобы предотвратить перегорание предохранителей, происходит короткое замыкание мозга.
