Одноместная розетка скрытой проводки с заземлением, бел/зол duwi ДЕЛЬТА 23542 2 – цена, отзывы, характеристики, фото

Одноместная розетка скрытой проводки с заземлением, бел/зол duwi ДЕЛЬТА 23542 2 предназначена для использования в жилых квартирах или офисных помещениях. Изделие выполнено из прочного пластика, имеет заземляющий контакт. Отличается простотой в установке, долговечностью и безопасностью в эксплуатации.

Монтаж встраиваемый (скрытый)
Количество гнезд 1
Количество постов 1
Тип комплектации розетка в сборе
org/PropertyValue”> Рамка не требуется(идет в комплекте)
Max ток, А 16
Серия Дельта
Степень защиты IP20
Крышка нет
Заземление есть
Защитные шторки нет
Цвет белый(золотая вставка)
Материал АБС-пластик
org/PropertyValue”> Вес, кг 0.086
Вид розетки силовая розетка
Модульная нет
Показать еще

Этот товар из подборок

Комплектация *

Упаковка – пакет.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,08

Длина, мм: 40
Ширина, мм: 80
Высота, мм: 80

Преимущества

Обтекаемая форма корпуса;
Привлекательный внешний вид;
Двухцветное исполнение;
Встраиваемый монтаж, проводка скрыта в стене;
Номинальное напряжение: 250 В;
Прочный корпус из АБС-пластика;
Безопасная эксплуатация за счет наличия заземляющего контакта;
Размеры одноместной розетки скрытой проводки с заземлением, бел/зол duwi ДЕЛЬТА 23542 2 (ШхВхГ): 80x80x42 мм.

Произведено

Германия — родина бренда
Китай — страна производства*
Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Розеткп скрытой установки: виды и сферы использования

Отличительная черта современного рынка предлагаемой фурнитуры – это многообразие применяемых при монтаже устройств. Одним из таких продуктов является розетка внутренняя.

Устройство и применение

Розетка скрытой проводки применяется для питания различных электрических приборов, которыми может изобиловать современная постройка, будь то офис, частная квартира или здание в целом. Ее основными элементами являются:

Контактная группа;

Наличие контактной группы обеспечивает соединение приборов через розетку к сети электропитания. Контакт изготовлен из специального сплава, который обладает хорошими показателями упругости и электропроводности. Упругость позволяет прочно держать соединение прибора. Современные устройства выдерживают токи до 16 Ампер. Бывает и больше, но это относится уже к заказным и специального рода розеточным устройствам. Тут стоит обратить внимание, что розетка скрытой установки старого образца по большей части не соответствует контактной части большинства современных электроприборов, а посему надо либо ее заменить, либо приобретать специальный переходник под евро вилку. Для корректной работы оборудования требуется также наличие еще одного проводника. Этот заземляющий проводник выполняется на основании специальных требований в современной электрификации помещений.

Другими словами это основание. Выполняет функцию крепления корпуса и контактов. Материал – керамика, карболит, пластик. Колодка обладает отличными диэлектрическими свойствами. Однако при этом она является довольно-таки хрупкой и ломкой, а значит не стоит проверять ее на прочность.

Защита частей внутреннего содержания и проводов. На корпусе располагаются отверстия для подключения ответной части электроприборов.

Виды розеточных устройств

Розетки скрытой проводки можно разделить на следующие основные виды:

Накладные, которые устанавливаются поверх стены. Применение подобного вида устройств выполняется при наличии проводки, которая прокладывается как скрытым, так и открытым способом. Бурить специальное отверстие в стене не требуется.
Розетка внутренняя, при установке необходимо подготовить посадочное место. Применяется только при скрытой проводке, при этом все части розетки и контактная группа и колодка помещаются в предварительно выполненное отверстие, вместе с тем корпус остается на уровне стены. Монтаж выполняется в специальной коробке, которая называется подрозетник. Колодки при этом имеют специальные крепления облегчающие монтаж.

При наличии розеток основных видов можно рассмотреть еще устройства с дополнительными функциональными или конструктивными особенностями:

Розетка скрытая с заземлением. Розетки, в состав которых входит не только монтажные места подключений под фазу и ноль, но и специальный контакт, который называется заземляющий. К нему подключается проводник, который выполняет защитные функции. Применение такого рода розеток находят в современном проектировании, где наличие такого проводника является обязательным.

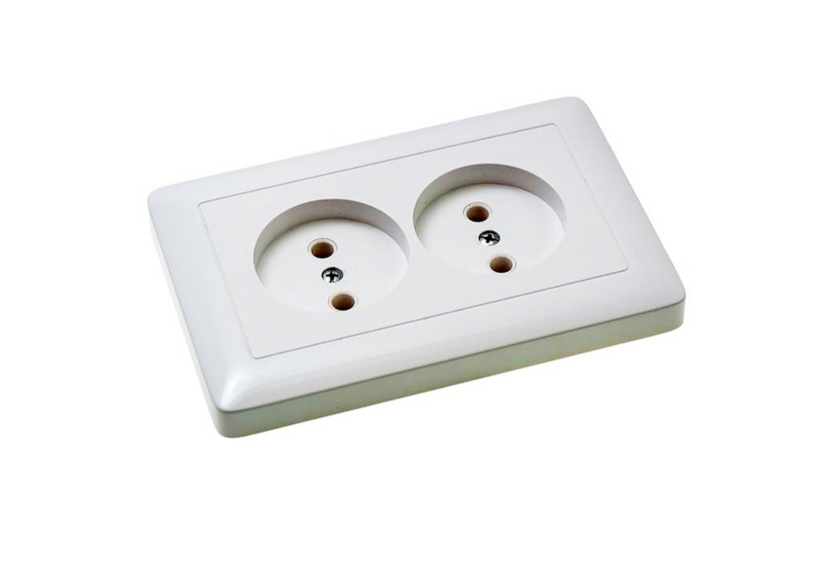

Двойная (двухгнездная) или тройная. К такого рода розеткам имеется возможность подключить одновременно не один электроприбор. Она располагает одной колодкой, имеющей стандартные размеры. Устанавливать колодку стоит в обычный одинарный подрозетник. При монтаже большего количества данных устройств скрытого типа уже требуется установка дополнительных подрозетников. Для визуального эффекта они могут быть объединены одной декоративной рамкой.
Розетки, которые обладают дополнительными функциями. К такого рода функциям относится наличие:

шторок, роль которых уберечь детей от возможности поражения электрическим током;
световой индикации, для ориентирования;
крышек, для защиты от попадания влаги на контакты;
выталкивателей.

Проходные розеточные устройства. Применяется при наличии монтажа без использования коробок. Питающий провод при этом идет через розетку транзитом к следующей.
Разного рода специальные розетки. Их суть такая же что и обычных, только они обеспечивают другие функции, к примеру:

телефонные, для обеспечения связи переговорных устройств;
антенные, для передачи видео сигнала от передающих станций;
компьютерные, внешне походят на антенные, но служат для соединения компьютерных устройств в единое сетевое пространство.
розетки комбинированные

Как установить и подключить розетку скрытой

Электрические розетки относятся к особому виду электроустановочных изделий, которые используются для подключения различных электротехнических приборов (как промышленного, так и бытового назначения) к электрической сети. Рассмотрим как правильно выбрать и в какой подрозетник установить.

Установка электрических розеток

В настоящее время в России применяется единый европейский стандарт исполнения систем электроснабжения. В соответствии с данным стандартом всё бытовое электроустановочное оборудование, используемое в зоне Евросоюза, может применяться и в российских электросетях. Бытовые электрические вилки, например, должны соответствовать по своему стандарту установленным в сети розеткам.

Конечно, в реальной жизни всё бывает не так гладко, и розетки старого образца в отдельных местах ещё используются. Эти изделия, рассчитанные, как правило, на токи не более 8 Ампер, имеют входные отверстия несколько меньшего размера, чем у евророзеток. Поэтому вилка европейского образца в них попросту не входит.

Конструкции советского и европейского образца.

В то же время вилку старого образца порой не удаётся подключить к современной евророзетке, которая оснащена специальным заземляющим контактом и имеет направляющие, мешающие фиксации вставляемой в розетку вилки.

Советские вилки не подходят под розетки европейского образца.

Поэтому единственно верным решением в этом случае будет являться замена устаревших электроустановочных изделий на новые, особенно если вы делаете капитальный ремонт квартиры своими руками.

Используемые в настоящее время виды розеток могут выпускаться в различных исполнениях, отличающихся степенью пыле- и влагозащищенности этих изделий. Для обозначения степени защищённости электроустановочных изделий используют, как правило, латинские буквы IP и две цифры. Например, для размещения внутри закрытого помещения используются изделия со степенью защищённости IP20, для туалета и ванной комнаты – IP44, а для наружного (уличного) размещения – IP65 и выше.

Подобно любой работающей технике, розетки могут порой выходить из строя. Такое случается обычно по причине возникновения перегрузок в сети, которые вызываются длительной эксплуатацией каких-либо устройств повышенной мощности, как правило – нагревательных. Входные контакты при перегрузке начинают сильно нагреваться и могут от перегрева окончательно выйти из строя. Подобную неисправность розеток легко выявить визуально, что и делается обычно при проведении профилактического осмотра внутренностей электроизделия. В этом случае разумнее всего сразу сменить старую (неисправную) на новую.

В отдельных ситуациях пропадание напряжения в розетке связано с отгоранием подходящего к ней проводника – в этом случае розетку заменять не нужно, а достаточно лишь восстановить отгоревший контакт. (Ниже мы рассмотрим, как выбрать розетку правильно, какой фирмы купить и по какой цене, чтобы выбрать надежный и безопасный вариант.)

По способу установки все известные розетки можно условно разделить на два вида:

Установленные в линиях открытой проводки.
Работающие в цепях скрытой проводки.

Как установить розетку в цепь открытой проводки

Электрические конструкции этого типа конструктивно оформлены в виде рабочего узла, снабжённого изолирующей крышкой, причём крепятся эти изделия к поверхности стены либо с использованием специальной плоской площадки (подрозетника), либо на дюбеля, закрепляемые непосредственно в стене.

Установка розеток в цепях открытой проводки – схема.

Отверстия в основании подготавливаются заранее – они просверливаются при помощи перфоратора или дрели. Непосредственно к подрозетнику крепится сам розеточный узел, для чего используются специальные отверстия, имеющиеся на основании. Затем к клеммам розетки подключаются также заранее подготовленные концы питающей проводки.

Как подключить провода к розетке открытой проводки.

Изолирующая (декоративная) крышка в месте ввода проводки аккуратно надрезается в пределах перфорированного производителем участка и устанавливается затем на место с фиксацией при помощи центрального винта. Особо отметим, что все эти операции необходимо проводить при снятом напряжении.

Установка скрытых розеток

Монтаж розеток для скрытой проводки производится, как правило, с использованием специальных подрозетников, выполненных в виде неглубокого пластикового стакана.

Розетки скрытой проводки.

Перед установкой такого «стакана» в стене сначала выбирают при помощи специальных насадок на дрель (коронок) углубление по размеру подрозетника.

О том, как это делается, вы можете узнать в разделе монтаж скрытой проводки под штукатуркой.

Для того чтобы разместить подрозетник в стене с покрытием из гипсокартона, следует сначала просверлить круглое отверстие с размером под стакан, после чего можно вставить этот узел в полученную таким образом нишу и закрепить его там. Фиксация стакана подрозетника в гипсокартонной стене производится при помощи специальных лапок-зажимов. В стенах из кирпича, бетона или гипсолита подрозетники фиксируются с помощью строительных смесей, подготавливаемых на основе гипса – гипсовая штукатурка для стен. При этом все стаканы в стене должны устанавливаться достаточно ровно и желательно на одном уровне с плоскостью стены.

Установка подрозетников заподлицо со стеной.

Для подвода к подрозетнику электропроводки необходимо проштробить в стене небольшую бороздку, глубина которой должно быть достаточной для того, чтобы полностью скрыть провода. В полученную штробу проводку следует укладывать таким образом, чтобы запас проводников, заведённых в подрозетник, по длине составлял около 10 см. После этого на нём закрепляется сам розеточный узел, к клеммам которого присоединяются подведенные ранее провода.

Закрепление корпуса розетки на подрозетнике производится или с помощью специальных шурупов, или же с использованием особых металлических распорок, входящих в состав узла. Подробно о высоте установки розеток.

Крепление подрозетников. Как подключить провода к розетке скрытого типа.

Вариант установки в подрозетник розеток старого типа

Крепление подрозетников старого типа.

Для окончательного закрепления розетки необходимо при помощи отвёртки затянуть винтовые упоры, разводящие металлические «усики», которые и осуществляют жесткую фиксацию розеточного узла в подрозетнике.

Для надежного закрепления следует так подготовить место для неё, чтобы передние её ограничители быть чуть шире краев подрозетника. После установки на розетку декоративной крышки можно считать, что монтажные работы закончены.

Финальный вид в сборке.

Полезные советы как установить и подключить

Для того чтобы электрическая розетка прослужила вам долго и безотказно, во время её эксплуатации следует выполнять ряд условий, определяющихся заложенными в изделие характеристиками. Основным эксплуатационным требованием, предъявляемым к изделиям этого класса, является необходимость снижения переходного сопротивления в цепи между контактами электрической вилки и контактными клеммами самой розетки. Достичь этого удаётся в случае придания клеммам розетки специальной формы, позволяющей увеличить площадь контактов и силу их сжатия.

Ответвление провода без нарушения целостности

В розетках старого типа для выполнения этих условий использовались подпружиненные клеммы, обеспечивающие очень надежный контакт. Используемые в них пружины создавали необходимое усилие на сжатие контактов в течение всего предусмотренного ГОСТом срока эксплуатации.

Сегодня для этих целей используются специальные клеммы для соединения проводов, изготавливающиеся из высокотехнологичных сплавов, подпружинивающие свойства которых исключают необходимость применения дополнительной пружины. Небольшой нагрев розеточного узла с подобными клеммами не ухудшает заметно качества контакта, в то время как используемые ранее стальные пружины нередко теряли свои подпружинивающие свойства при сильном перегреве.

Сам корпус розетки изготавливается, как правило, из механически прочного и жаростойкого диэлектрического материала. В прошлом этим требованиям больше всего удовлетворяла специальная техническая керамика, но в наше время (после появления новых видов термостойких и прочных полимеров) на смену керамике пришли современные материалы, имеющие довольно низкую себестоимость.

Электроустановочные изделия фирмы Легранд, например, изготавливаются именно по такой технологии и давно пользуются заслуженным спросом у российского потребителя. Но тем не менее, керамика и сегодня применяется в отдельных образцах розеток китайских производителей, поставляющих электротехнические изделия в Европу (и в Россию, в том числе). Чтоб долго не искать, как правильно подключить розетку legrand – пользуйтесь нашей универсальной инструкцией по установке.

Для удобства эксплуатации отдельные образцы изделий высшей ценовой группы оснащаются механизмом выталкивания вилки, который позволяет автоматически извлекать вилку из розетки путём нажатия специальной кнопки.

Ещё одним элементом усовершенствования розеток явились специальные шторки, служащие для укрытия их рабочих отверстий и предназначающиеся для защиты от детского любопытства. Такие розетки устанавливаются обычно в детской комнате, но имеют порой не совсем надёжную конструкцию, приводящую к заеданию механизма шторок и к необходимости полной замены изделия.

Как выбрать правильно

Электроустановочные изделия условно классифицируются по трём ценовым категориям.

Очень недорогие изделия экономкласса. Изготавливаются, как правило, для массового потребителя. При изготовлении подобных изделий отечественными производителями применяются обычно самые дешёвые и недостаточно качественные материалы. Изделия из Китая производятся из материалов неплохого качества и выглядят внешне вполне прилично, но и они являются копией качественных европейских образцов. Невысокое качество всех этих изделий определяет показатель продолжительности безотказной их работы, который оставляет желать лучшего.
Розетки и электрические выключатели средней ценовой категории. Их можно отнести к разряду довольно качественных и надежных изделий, при изготовлении которых используются самые новейшие технологии. Они привлекают к себе «среднего» покупателя неплохим дизайном, но цены этих изделий могут и отпугнуть его. В качестве примера можно привести электротехническую продукцию фирм Сименс и Легранд, а также отдельные изделия китайского производства (от фирмы Лезард, например). Теперь будет понятно, какой фирмы лучше взять, а от каких лучше отказаться при возможности, т. к. безопасность превыше всего.
Электротехнические изделия высокой ценовой категории. Эти изделия имеют все основания претендовать на «элитарность», хотя и отличаются от изделий второй группы только лишь внешним видом. При их производстве применяют обычно ставшие модными сегодня натуральные материалы, такие как дерево или кожа.

Полезная информация по установке и подключению розеток

Подключение отдельных групп розеток к квартирной проводке может выполняться либо шлейфом, либо при помощи отдельных линий, проложенных до каждой розетки в отдельности. Во втором случае питающий кабель прокладывается или прямо с распределительного щитка, или же от размещённой в каждой комнате (на участке помещения) распределительной коробки.

Использование распределительных коробок позволяет несколько сэкономить на монтаже, а именно – за счет экономного распределения питающего кабеля по объекту и снижения количества операций, затрачиваемых на его прокладку.

При прокладке проводки непосредственно от распределительного щитка (от отдельного автомата) рекомендуется сразу же организовать отдельные линии розеток, работающих с особо высокими нагрузками. К таким нагрузкам относят обычно нагреватели и кондиционеры, посудомоечные и стиральные машины, электроплиты и бойлеры. Розетка для подключения каждого такого потребителя должна выдерживать номинальный ток не менее 16 Ампер (на этот же ток должен быть рассчитан и защитный автомат).

При этом медные жилы питающих данный потребитель проводов должны иметь сечение не менее 2,5 мм² и располагать некоторым запасом по току. Запас необходим для того, чтобы компенсировать фактическое отклонение диаметра продаваемых нынче проводов от их номинального значения, а также с учётом возможности работы в режиме перегрузки. Отметим то, что для подключения кухонной электрической плиты необходимо использовать медный трёхжильный кабель с сечением не менее 4 мм².

Виды клемм

В винтовом клеммном соединителе розеток провода крепятся общепринятым способом – путём формирования из жилы кольцевого контакта. Если розетки оснащены пружинными самозажимными контактами (наподобие клеммников Wago) – это только облегчит процесс закрепления концов проводки. При этом необходимо лишь удалить изоляцию с концов проводов и вставить их в клеммы.

Пользуясь нашей универсальной инструкцией, подключить розетку и установить ее правильно не составит труда.

<noscript><img src='/800/600/https/elcor.kz/images/virtuemart/product/00026235.jpg' style='float: right;' /></noscript> youtube.com/embed/u4fo1jz6x9A?rel=0″ frameborder=”0″ allowfullscreen=”allowfullscreen”/>

Розетка скрытой проводки

Советы по монтажу и демонтажу розетки скрытой проводки.

Часто бывает так, что пришло время замены устаревших или вышедших из строя розеток скрытой проводки в помещении. На это указывает несколько факторов, такие как: сбои в работе электроприборов, искра в месте отсоединения розетки и штепсельной вилки, запах горелой проводки, следы гари в отверстиях розетки, быстрое нагревание провода электроприбора. В этой статье вы найдете полезные рекомендации по выбору качественных розеток.

Как правильно размещать розетки в квартире.

Виды и технические характеристики

Розетки скрытой проводки по конфигурации различают:

С винтовыми зажимами. Провод в такой розетке зажимается между пластинок , тем самым получается хороший контакт. Но со временем он ослабевает, а в месте соединения образуется гарь, вследствие этого в момент выдергивания вилки из розетки могут появляться искры. Периодически, а именно раз в полгода, необходимо проводить осмотр розетки и подтягивать шурупы, но, как правило, этого никто не делает и розетка выходит из строя. Такие розетки лучше не использовать.
Розетка с винтовыми зажимами.
Розетки безвинтовые с самозажимными клеммами в полтора раза дороже описанных выше, но их цена оправдана отличным качеством. Контакт в такой розетке зажимается с помощью пластины, которую фиксирует пружинный элемент. Благодаря постоянному давлению пластин обеспечивается надежный контакт розетки и вилки. Розетки безвинтовые крайне редко выходят из строя.
Розетка фирмы Nilson.
Розетки с заземлением имеют в своем устройстве третий заземляющий контакт желто-зеленого цвета. Мы рекомендуем пользоваться только такими розетками, ведь заземление бытового электрооборудования жизненно необходимо.
В ванную комнату или на кухню возле мойки лучше устанавливать влагозащищенные розетки с дополнительной крышкой и резиновыми накладками, которые предохранят от попадающих на розетку капель воды.
Розетка для ванной комнаты.
Для безопасности маленьких детей, которые так и норовят засунуть в розетку все что угодно, спицу, шпильку и т.д. изготавливают розетки с защитными шторками. Они сделаны из плотной резины и дают проход только благодаря надавливанию штепсельной вилки.
Розетка с защитными шторками.
Розетка для электроплиты, электродуховки и проточного водонагревателя подключается к вводному щитку отдельным трехжильным кабелем с сечением не менее 4х мм. Каждый прибор под отдельный автоматический выключатель, а в случае с проточным водонагревателем, еще и под УЗО – устройство защитного отключения, чтобы вас не убило током во время душа.

Из какого материала изготавливают розетки.

Надежность и срок эксплуатации электрической розетки скрытой проводки напрямую зависит от материала, из которого изготовлены токопроводящие элементы и наружные декоративные накладки. Механизм розеток производят из латуни и бронзы. Контакты из латуни часто окисляются и подвергаются коррозии, поэтому необходимо использовать розетку с лужеными латунными контактами. Бронзовые составляющие обеспечивают лучший контакт электроприбора и розетки, но, естественно, гораздо дороже.

Переходим к пластику. Отметим, что с обратной стороны розетки маркировка на нем должна быть выдавлена, а не нанесена краской, это говорит о том, что розетка не кустарного производства. Корпус розетки также состоит из пластика. Самые дешевые накладки делают из дуропласта, как правило, они белого или бежевого цвета. Минус этого материала в том, что он хоть и твердый, но хрупкий. При падении такая розетка разобьется. Современные розетки делают из термопластика. Из него производят накладки разных цветов. Что касается пожаробезопасности, то оба эти материала имеют большой уровень сопротивления высоким температурам . Из какого материала покупать розетку выбирать вам.

Розетка из термопласта.

Производители

Чтобы выбрать действительно качественную розетку скрытой проводки, а не какую-нибудь подделку, лучше всего проконсультироваться с опытным электриком, который знает толк в этом деле. Мы будем рады, если, воспользовавшись нашими советами, вы приобретете хорошую розетку скрытой проводки. Итак:

Розетки французской фирмы Legrand надежны и долговечны в использовании. Благодаря наличию в комплекте самозажимных клемм, во время взаимодействия контактов создается высокое зажимное усилие, вследствие чего, исключается нагревание в точке соединения.
Не уступает в качестве и розетки фирмы АВВ. Производство расположено в Германии и уже более ста лет специализируется на изготовлении как элитных электроприборов так и более простых по внешнему виду, но не менее качественных. Один минус это цена, не всем подходящая по карману, но оправданная за такое качество.
Неплохо себя зарекомендовали розетки фирмы Makel, которые производит Турция. Самый большой плюс в том, что стоят такие розетки недорого, но достаточно надежны в эксплуатации, благодаря высокому качеству используемого материала. Некоторые модели этого производителя продаются не собранными, а отдельно по частям.
Розетка фирмы Makel.
Розетки серии VIKO (Китай)отличаются средним по уровню качеством, сделаны из термоустойчивого пластика.
Производитель Прима специализируется над созданием не очень качественных розеток скрытой проводки. Но имея необычный дизайн, разнообразие цветов, этот производитель может удовлетворить любой вкус и потребности покупателя.
Розетка Прима.

Пошаговая инструкция монтажа электрической розетки своими руками.

Необходимые инструменты для монтажа розетки скрытой проводки. Отключить электричество в щитовой. Перед монтированием электропроводки проверяем кабель на целостность при помощи индикатора. При помощи коронки по бетону сделать углубления в стене для распределительных коробок и подрозетников. В штробы укладываем гофру трубу для проводов, чтобы с двух сторон оставался запас в 5 мм, для удобного шпаклевания. ЕЕ следует подбирать с учетом диаметра и количества проводов. На дно монтажного отверстия помещаем небольшой слой штукатурки Устанавливаем коробку на штукатурку для хорошей фиксации. Лучше использовать гипс, он хорошо схватывается и быстро высыхает. Зачистить концы кабеля с помощью ножа на 5 мм. Для безопасности рекомендуем устанавливать розетки с заземлением с трехжильным проводом. Подсоедините розетку так, чтобы ноль приходился на правую клемму, желто-зеленый проводник на заземление по центру и фазу на левую клемму. Установите декоративные крышки на розетку.

Видео.

Данное видео является наглядным примером того, как не нужно делать скрытую проводку для розетки.Те действия, которые проделывает «мастер» крайне опасны для жизни.

Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид Ретро розетки – элемент дизайна или функциональная деталь? Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток Как подключить проходные выключатели в вашем доме, советы.

«Электрика в доме»

electricadom. com

Розетка штепсельная с заземляющим контактом открытой и скрытой установки: технические характеристики

Штепсельная розетка с заземляющим контактом – применяется для подключения всевозможных электрических приборов, аппаратов, электроинструментов и удлинителей с помощью специальной вилки.

Это не сложное, не дорогое по стоимости устройство можно быстро установить и служит довольно долго при правильной эксплуатации.

Существуют разные типы розеток (двойные, влагозащищенные, с заземлением), но принцип штепсельных розеток остается неизменным.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Частота переменного тока для европейцев и России составляет 50 Гц, а это значит, что все электрооборудование рассчитано под эту частоту.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Материалы и конструкции изделия

В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.

На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.

Существуют такие модификации розеток, в которых отверстия фазы и нуля закрываются шторками внутри под крышкой. Такие розетки хорошо использовать в местах, где есть дети.

Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.

Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.

При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.

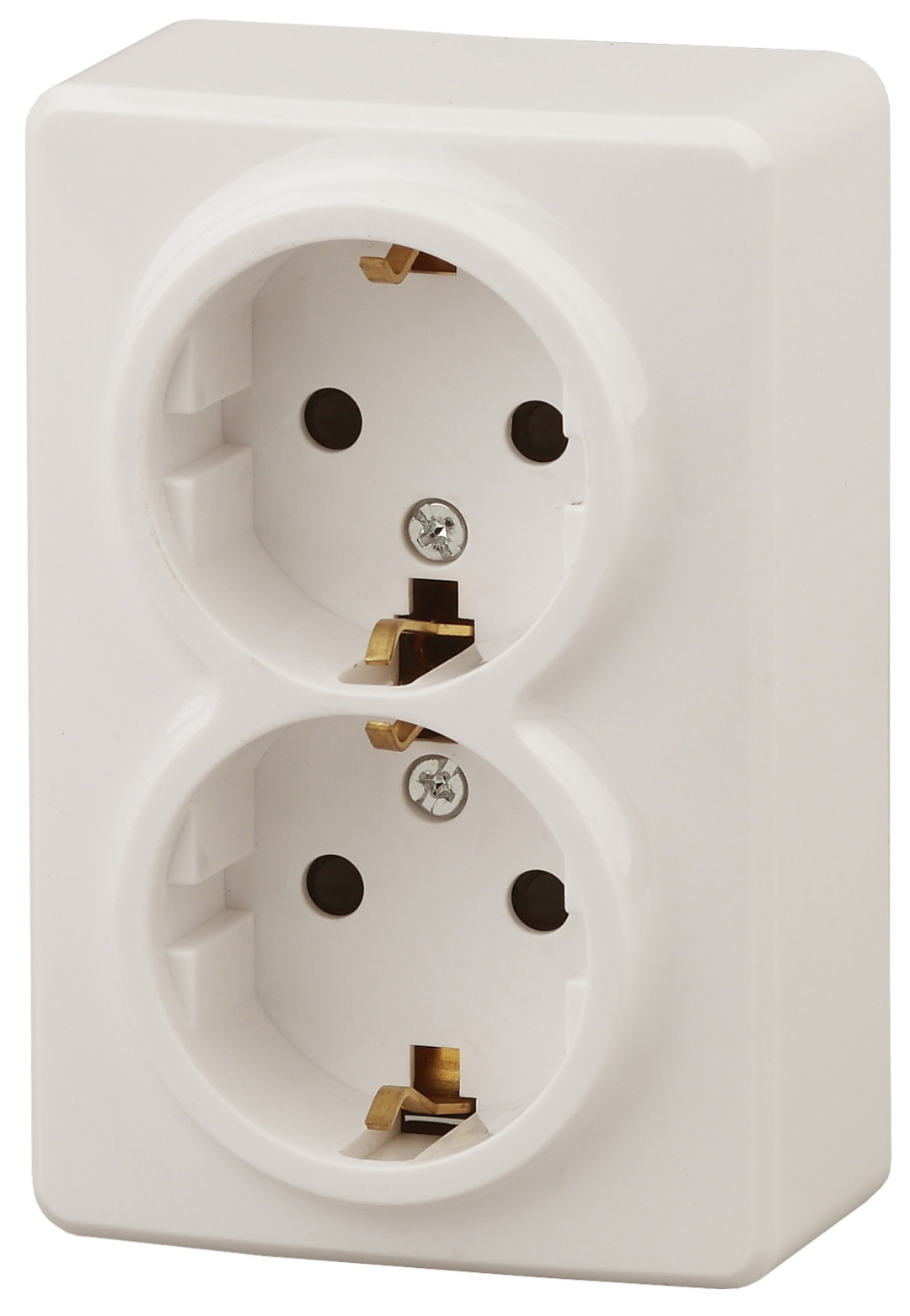

Штепсельная розетка с заземляющим контактом для открытой проводки

Розетка для открытой (наружной) проводки, ее еще называют «накладная». Такая розетка крепится прямо поверх стены. Такой вид монтажа быстр и прост, но не совсем эстетичен в быту (квартире, коттедже, офисе и в других подобных местах).

Такой тип монтажа актуален для производственных помещениях, снаружи зданий, в хозяйственных постройках и других типичных местах. Электропроводка к накладным розеткам прокладывается в специальной гофре или кабельном лотке.

Розетка с заземлением для скрытой проводки IP44

Чисто эстетически штепсельные розетки для скрытой проводки после установки их на стену выглядят намного эффектней, чем накладные розетки, да и подводку проводов не видно.

С точки зрения электрической и пожарной безопасности, такой метод установки розеток и прокладки провода является самым оптимальным.

Если сравнивать установку открытого типа и скрытого, то скрытого типа более трудоемкая, так как временные и физические затраты увеличиваются.

В основном для установки в жилых помещениях используют розетки с уровнем защиты IP44, но можно конечно и другие.

Розетка накладная и врезная — видео обзор

Время просмотра 5:24

Вывод

Рынок электротехнической продукции очень обширный. Есть дорогостоящие изделия и конечно же бюджетный вариант. Все зависит от вашего кошелька.

Самый лучший вариант покупки розеток – это у европейских производителей торговых марок «Prodax (Продакс)», «Legrand (Легранд)», «CGSS», «Hager», «ABB», «Schneider-electric», а также турецкие «Lezard», «Viko», «Makel».

Стоит не забывать, что надежные и качественные изделия не только увеличат срок их службы, но и повышает гарантию безопасности вашего жилья от пожара и от поражения людей электрическим током.

С вами, Алексей Даренский.

electromc.ru

Статьи по теме

С целью улучшения внешнего вида помещения устанавливают розетки скрытого монтажа. Они более безопасны и удобны в эксплуатации. О разновидностях, особенностях и преимуществах розеток скрытой установки поговорим далее.

Розетка скрытой установки – характеристика

Розетки скрытой установки более популярны среди потребителей, чем устройства открытого монтажа. Это объясняется, прежде всего, повышенной безопасностью, которую они обеспечивают.

Розетки скрытой установки распространены во время монтажа проводки скрытого типа. Они также требуют вырезания определенного пространства в стене, на котором будет установлена розетка.

В процессе штробления гипсокартонной стены проблем не возникает, а в случае установки розетки на кирпичную или бетонную поверхность, следует приложить большие усилия, для достижения необходимого результата.

Среди основных преимуществ розеток скрытой установки выделяют эстетичность их внешнего вида, которая объясняется тем, что розетка как бы утаивается в стене, а на поверхности видна только внешняя ее часть.

В некоторых домах, не рекомендуется устанавливать такие розетки, из-за слишком высокой трудоемкости проведения монтажных работ. Это касается деревянных домов.

В соотношении с количеством гнезд розетки скрытой установки разделяют на устройства:

одноместного типа;
двухместного типа;
блочные.

Самый оптимальный вариант – установка одноместной розетки. При установке такой розетки на поверхность, выполненную из гипсокартона или пенопласта, следует придерживаться особых правил монтажа, которые подразумевают более щадящее отношение к выполнению работ.

Например, кожух для установки проводов и других элементов электропроводки выполняется из металла или специальных пластиковых веществ. Все элементы должны надежно фиксироваться при помощи винтов.

Существуют розетки с заземлением и без него. Более безопасный и распространенный первый вариант, так как такие типы розеток гораздо лучше переносят скачки напряжения в электросети. Кроме того, для установки такой розетки, требуется соорудить нишу, глубина которой на 1-2 см больше, чем для розетки без заземления.

Выделяют розетки двух- или трехконтактного типа одноместного назначения. Главное их отличие от одноконтактных во внешнем виде гнезд, которые имеют круглую или плоскую форму. Расположение гнезд бывает как симметричным, так и асимметричным, данный фактор зависит от типа прибора, подключаемых к розетке.

Если необходимо подключить два или более устройств к одной розетке, то лучше позаботиться об установке двух- или трехместной розетки скрытой установки. Главным ее отличием от одноместной выступает количество и размер проема, который делают в стене под монтаж розетки.

Существует два варианта установки двухместных розеток:

вертикально по отношению к стене;
горизонтально.

Розетки ip44 скрытой установки – их особенности

Маркировка на розетках в виде IP означает степень ее защиты от воздействия внешних раздражителей в зависимости от определенного рода европейских стандартов. Первое число, в данном случае, четыре обозначает устойчивость перед пылью и посторонними предметами, размер которых составляет более одного миллиметра.

Вторая цифра, также четыре указывает на уровень защиты розетки от повышенной влажности, такие розетки вполне нормально переносят умеренные брызги воды.

Розетки скрытой установки IP 44 – самые распространенные, так как характеризуются оптимальными параметрами эксплуатации в любого рода жилых помещениях.

Такие типы розеток будут уместными для установки как в спальне или детской, так и в ванной или на кухне. Существует большое количество производителей, занимающихся изготовлением розеток, но все же лучше отдать предпочтение торговым маркам Венгрии “Продакс”, Франции “Легранд”, Германии “Джира”. Их стоимость хотя и на порядок выше, но качество себя оправдывает полностью. Розетка скрытой установки цена зависит от производителя и качества материалов, используемых в процессе ее изготовления.

Данные типы розеток имеют дополнительный пластиковый защитный кожух, а на внешней панели располагается резиновая подкладка и дополнительная крышка.

Но, учтите, что установка таких розеток будет не уместной в гараже, на автомобильной мойке, на улице и в других местах, где существует риск попадания влаги.

Выключатель и розетки скрытой установки: разновидности и свойства

Все розетки в соотношении с конструктивными особенностями разделяют на:

Первый вариант устанавливается в том случае, если электрическая проводка в помещении открытая. Основная часть розетки помещается в пластиковый корпус, который устанавливается на стену с подрозетником. Такие розетки дополняют функцией подсвечивания рамы, защитной крышкой, таймером самоотключения и защитой от детей.

Розетка штепсельная скрытой установки позволяет установить внутреннюю электропроводку.Розетка основной частью помещается в стену, а снаружи крепится только экран. Вилка прижимается пружинной деталью и специальным упорным меанизмом.

В соотношении с определенной электрической схемой, розетки бывают:

с наличием заземления;
без заземления.

Розетка скрытой установки с заземляющим контактом имеет специальную деталь, которая подсоединяется к проводу, обеспечивающему заземление. Данный тип электрических розеток уместен в том случае, если в помещении присутствует провод заземляющего типа. Розетка характеризуется наличием гнезд для штифтов, которые и отвечают за проведение зануления до начала подачи электричества. Данный тип розеток уместен при подключении плиты, холодильника, кондиционера или морозильной камеры.

Розетки скрытого монтажа в которых нету заземления являются двухконтактными моделями, и устанавливаются в том случае, если в помещении присутствует двухпроводная электропроводка, а возможность в проведении заземления отсутствует.

В соотношении с типом защиты поверхности розетки от попадания влаги, их разделяют на:

стандартные розетки;
устройства с повышенной влагозащитой.

Первый вариант отлично подойдет для помещения с обычной влагой, в такой розетке отсутствует функция влагозащиты.

Розетка влагозащищенная скрытой установки устанавливается в том случае, если в помещении присутствует повышенная влажность, например, в ванной комнате, в сауне или на кухне. Розетка такого типа оснащается специальной резиновой мембраной и плотными кольцами из резины, которые выполняют роль надежной защиты от влаги.

Наличие пластиковых шторок и крышек розетки позволяет отвести скопление конденсата или воды с ее поверхности. Некоторые розетки такого типа имеют дополнительную крышку, которая препятствует попаданию влаги на их поверхность.

В соотношении с количеством колодок, розетки скрытой установки бывают:

одноместными;
двухместными;
трехместными.

Розетка одноместная скрытой установки имеет всего лишь одно гнездо для включения электрического устройства.

Розетка двухместная скрытой установки предполагает наличие двух гнезд, которые способны обеспечить электричеством два электрических прибора. Данные электрические розетки распространены на кухне, так как в данном помещении необходимо подключение большого количества устройств.

Розетка трехместная скрытой установки менее распространенный вариант, который способен подключить к электросети сразу три электрических прибора.

Инструкция по монтажу штепсельных розеток скрытой установки

1. Позаботьтесь об отключении питания от электрической сети. Определите место для установки розетки и пометьте его с помощью карандаша.

2. С помощью сверла, электрической дрели или молотка сделайте отверстие под установку розетки в стене. Тип оборудования напрямую зависит от материала, из которого сооружена стена.

3. Постарайтесь оборудовать отверстие с максимально ровными краями. Далее производится установка специальной коробки, в которой будет находиться корпусная часть розетки и все провода.

4. Дно установочной коробки имеет два отверстия, в которых располагаются жилы от электрического кабеля.

5. Для фиксации подрозетника не стене используйте штукатурку, клей на гипсовой основе или строительный гипс. Процедура проведения работ состоит в смазывании с помощью раствора всех щелей и фиксации коробки. Материал должен обладать консистенцией мягкого пластилина.

6. Дождитесь полного застывания материала, около 15 минут, а затем переходите ко следующему этапу выполнения монтажных работ.

7. При наличии остатков гипса, позаботьтесь об его удалении, а далее произведите выравнивание поверхности стены.

8. Для облегчения дальнейшего подключения розетки, зафиксируйте с помощью хомута провод в установочном коробе.

9. На два сантиметра зачистите две или три жилы кабеля и произведите подсоединение контактов колодки с кабелем от электросети. Сначала соединяются нулевые провода, затем фазовые и заземление, при его наличии. Контакты находятся в нижней части, а провода, в верхней.

10. Фиксация проводов осуществляется с помощью пружины или винтов. Лишние участки устанавливаются на дно подрозетной коробки.

11. Далее производится закрепление колодки на поверхности подрозетника. Существует два способа выполнения данной операции:

с помощью раздвижных лапок, которыми закручиваются винты на поверхности розетки;
второй способ подразумевает использование шурупов, которые проходят через поверхность самой розетки и подрозетника.

12. После фиксации подрозетника производится установка пластикового корпуса и проверяется работоспособность устройства.

Общие требования по установке розеток

Существуют определенные документы, которые декларируют правила установки розеток в помещениях различного рода назначения.

1. Если площадь помещения составляет 18 квадратных метров, то в нем допускается установка всего лишь трех розеток. Так как на шесть квадратных метров площади следует устанавливать только одну розетку.

2. Если помещение выполняет функцию коридора, то количество розеток уменьшается, две розетки на двадцать квадратных метров.

3. Кухня имеет свои особенности монтажа розеток, так как в данном помещении устанавливается большое количество электрических приборов, для работы которых необходима постоянная электроэнергия. Если площадь кухни не превышает восьми квадратных метров, то допускается установка минимум трех розеток, мощностью в шесть амперов и одной с заземлением в десять амперов. С помощью второй розетки удастся подключить электроприбор, мощностью более двух киловатт, например, холодильник.

4. Если площадь кухни более восьми квадратных метров, то допускается устанавливать четыре розетки по шесть амперов, а чтобы обеспечить бесперебойную работу электрической плиты, следует установить розетку, которая пропускает напряжение в 25 Ампер. В этой розетке обязательно должно присутствовать заземление.

Каждая из розеток должна иметь маркировку, которая обозначает степень ее защиты от влаги или пыли. Лучше отдать предпочтение розеткам с маркировкой в IP22, IP44.

Осуществляя выбор электрической розетки для дома, следует ориентироваться на такие показатели:

1. Разновидность электрической проводки: наружного или открытого типа. В первом случае потребуется установка скрытых розеток, а во втором – открытых.

2. Кроме того, следует обратить внимание на такие показатели как рабочее номинальное значение розетки, величина тока, его тип и напряжение электрической сети.

3. Отсутствие или присутствие контура, обеспечивающего заземление.

4. Место, в котором устанавливается розетка определяет ее тип, в соотношении с влаго- и грязезащитой.

Учтите, что для выбора качественной розетки следует учесть тот факт, что материалы, из которых она изготавливается должны быть негорючими, которые способны обеспечить надежное соединение контактов.

strport.ru

Как установить и подключить розетку скрытой – открытой проводки правильно

Установка электрических розеток

Конструкции советского и европейского образца.

Советские вилки не подходят под розетки европейского образца.

По способу установки все известные розетки можно условно разделить на два вида:

Установленные в линиях открытой проводки.
Работающие в цепях скрытой проводки.

Как установить розетку в цепь открытой проводки

Установка розеток в цепях открытой проводки — схема.

Установка таких видов начинается, как правило, с закрепления на стене подрозетника, который в зависимости от материала стены может монтироваться жёстко при помощи дюбелей (в бетон или кирпич) или с использованием шурупов (при закреплении на пластик и дерево), а также саморезов или винтов (при креплении к металлической основе). Отверстия в основании подготавливаются заранее – они просверливаются при помощи перфоратора или дрели. Непосредственно к подрозетнику крепится сам розеточный узел, для чего используются специальные отверстия, имеющиеся на основании. Затем к клеммам розетки подключаются также заранее подготовленные концы питающей проводки.

Как подключить провода к розетке открытой проводки.

Установка скрытых розеток

Розетки скрытой проводки.

Перед установкой такого «стакана» в стене сначала выбирают при помощи специальных насадок на дрель (коронок) углубление по размеру подрозетника. О том, как это делается, вы можете узнать в разделе монтаж скрытой проводки под штукатуркой.

Для того чтобы разместить подрозетник в стене с покрытием из гипсокартона, следует сначала просверлить круглое отверстие с размером под стакан, после чего можно вставить этот узел в полученную таким образом нишу и закрепить его там. Фиксация стакана подрозетника в гипсокартонной стене производится при помощи специальных лапок-зажимов. В стенах из кирпича, бетона или гипсолита подрозетники фиксируются с помощью строительных смесей, подготавливаемых на основе гипса — гипсовая штукатурка для стен. При этом все стаканы в стене должны устанавливаться достаточно ровно и желательно на одном уровне с плоскостью стены.

Установка подрозетников заподлицо со стеной.

Крепление подрозетников. Как подключить провода к розетке скрытого типа.

Вариант установки в подрозетник розеток старого типа

Крепление подрозетников старого типа.

Финальный вид в сборке.

Полезные советы как установить и подключить

Ответвление провода без нарушения целостности

Электроустановочные изделия фирмы Легранд, например, изготавливаются именно по такой технологии и давно пользуются заслуженным спросом у российского потребителя. Но тем не менее, керамика и сегодня применяется в отдельных образцах розеток китайских производителей, поставляющих электротехнические изделия в Европу (и в Россию, в том числе). Чтоб долго не искать, как правильно подключить розетку legrand — пользуйтесь нашей универсальной инструкцией по установке.

Как выбрать правильно

Электроустановочные изделия условно классифицируются по трём ценовым категориям.

Очень недорогие изделия экономкласса. Изготавливаются, как правило, для массового потребителя. При изготовлении подобных изделий отечественными производителями применяются обычно самые дешёвые и недостаточно качественные материалы. Изделия из Китая производятся из материалов неплохого качества и выглядят внешне вполне прилично, но и они являются копией качественных европейских образцов. Невысокое качество всех этих изделий определяет показатель продолжительности безотказной их работы, который оставляет желать лучшего.
Розетки и электрические выключатели средней ценовой категории. Их можно отнести к разряду довольно качественных и надежных изделий, при изготовлении которых используются самые новейшие технологии. Они привлекают к себе «среднего» покупателя неплохим дизайном, но цены этих изделий могут и отпугнуть его. В качестве примера можно привести электротехническую продукцию фирм Сименс и Легранд, а также отдельные изделия китайского производства (от фирмы Лезард, например). Теперь будет понятно, какой фирмы лучше взять, а от каких лучше отказаться при возможности, т. к. безопасность превыше всего.
Электротехнические изделия высокой ценовой категории. Эти изделия имеют все основания претендовать на «элитарность», хотя и отличаются от изделий второй группы только лишь внешним видом. При их производстве применяют обычно ставшие модными сегодня натуральные материалы, такие как дерево или кожа.

При этом медные жилы питающих данный потребитель проводов должны иметь сечение не менее 2,5 мм2 и располагать некоторым запасом по току. Запас необходим для того, чтобы компенсировать фактическое отклонение диаметра продаваемых нынче проводов от их номинального значения, а также с учётом возможности работы в режиме перегрузки. Отметим то, что для подключения кухонной электрической плиты необходимо использовать медный трёхжильный кабель с сечением не менее 4 мм2.

Виды клемм

Пользуясь нашей универсальной инструкцией, подключить розетку и установить ее правильно не составит труда.

sdelalremont.ru

Розетки и выключатели скрытой проводки

В данной категории представлены розетки и выключатели скрытой проводки популярных брендов в мире электроустановочных изделий и оборудования, таких как Schneider Electric, UNIVersal , Кунцево-Электро, Legrand, ABB, Livolo. Весь представленный ассортимент по розеткам и выключателям условно можно разделить на розетки в зависимости от количества мест: одноместные, двухместные, трехместные, четырехместные, пятиместные; по наличию заземления у розеток: розетки с заземлением и розетки без заземления; по наличию шторок в розетках: розетки со шторками и розетки без шторок; в зависимости от количества клавиш в выключателях: одноклавишные, двухклавишные и трехклавишные выключатели; от количества мест в рамках: одноместные рамки, двухместные рамки, трехместные рамки, четырехместные рамки, пятиместные рамки – рамки могут быть универсальные, это значит, что их можно монтировать как в горизонтальном, так и в вертикальном положении. Богатая цветовая палитра позволит создать свой неповторимый дизайн в помещении. В ассортименте магазина «Шестой элемент» присутствуют цвета розеток и выключателей, начиная от универсальных белого и бежевого, заканчивая цветами изумрудом и баклажаном. Практически все электроустановочные изделия изготовлены из прочного ABS пластика, что защищает изделия от царапин и УФ излученй.

Также в категорию розеток и выключателей скрытой проводки входят блоки комбинированные, которые включают в себя как правило розетку и выключатель с одной или несколькими клавишами.

Следует отметить бренд Livolo – производитель розеток и сенсорных выключателей с таймерами и датчиками премиум класса. Электроустановочные изделия Livolo направлены на реализацию системы «Умный дом». Автоматизация, внедренная в дом через продукцию бренда Livolo, сделает Ваш дом еще умнее.

Купить розетки и выключатели скрытой установки, сенсорные выключатели и ультрасовременные розетки по низким ценам в Гомеле, а также другие электротовары и инструмент из нашего каталога, Вы можете в нашем магазине электрики «Шестой элемент» за наличный и безналичный расчет, а также по карте рассрочки Халва и Карте Покупок.
✔ Широкий ассортимент ✔ Высокое качество ✔ Низкие цены ✔ Гарантия ✔ Доставка по согласованию ✔ Рассрочка по Халве и Карте Покупок ✔ Индивидуальный подход к каждому клиенту ✔
Адрес магазина: г. Гомель, ул. Шилова, 4; ☎ телефоны: 8 (0232) 555-999; 8 (029) 3-650-650 (А1).

cмотреть на карте

скрытая и открытая — ВикиСтрой

В местах соединений проводов устанавливаются разветвительные коробки, в которые прячутся все скрутки проводов. Разветвительные коробки должны быть установлены на уровне поверхности стены, заподлицо с ней. Закрываются коробки из соображений безопасности и эстетических пластмассовыми крышками. Для установки розеток и выключателей используются такие же разветвительные коробки. Они бывают изготовленными из стали или пластмассы. Розетки и выключатели применяются при монтаже тоже в исполнении для скрытой проводки. После установки они практически не выступают над поверхностью стен.

Для монтажа скрытой проводки используется медный и алюминиевый провод в поливинилхлоридной изоляции, медный — сечением не менее 1 мм2, алюминиевый — не менее 2,5 мм2. В квартирах монтаж скрытой проводки осуществляется в каналах, заранее сделанных в бетонных стенах и перекрытиях. Поэтому живущим в квартирах нужно быть очень осторожными при различных переключениях электрических проводов и замене выключателей и розеток. Чтобы заменить или даже дорастить электропровод, который вы неосторожно обломили, придется сбивать кафельную плитку, которую вы, возможно, совсем недавно положили, иначе до места соединения проводов вам не добраться.

Открытая проводка

Открытая проводка делается по поверхности стен и потолков. Для ее монтажа используют медные или алюминиевые провода с резиновой изоляцией, покрытые слоем поливинилхлорида. Можно для монтажа применять также медные и алюминиевые провода с изоляцией из одного поливинилхлорида, но только при наличии у провода разделительного основания, отделяющего одну жилу провода от другой. Электрические провода открытой проводки закрепляются на стенах и потолке при помощи роликов, изготовленных из изолирующего материала — фарфора. В каждом ролике имеется ось отверстия, через которое продевается гвоздь, крепящий ролик с надетыми на него проводами к стене.

Наименьшее сечение провода, используемого для монтажа открытой проводки: медного — 1 мм2, алюминиевого — 2,5 мм2. Провода при монтаже горизонтального участка проводки по стенам кладут параллельно линиям пересечения стен и потолка на расстоянии не менее 100 мм и не более 200 мм от потолка или карниза. Вертикальную часть проводки (спуски, подъемы) выполняют перпендикулярно плоскости потолка. Около дверей и окон провод прокладывают на расстоянии 100 мм от края обрамления двери или окна. Ролики для крепления провода располагаются на расстоянии 50 см один от другого.

Выключатели и розетки при открытой проводке крепятся не непосредственно к поверхности стены, а на специальные изоляционные подкладки, сделанные из сухого дерева и называемые подрозетниками. Подрозетник крепится к стене длинным шурупом, а к нему уже при помощи двух маленьких шурупов прикручивается выключатель или розетка. Сами выключатели и розетки для открытой проводки отличаются от предназначенных для скрытой проводки и по внешнему виду, и по способу закрепления на стене, поскольку вследствие специфики монтажа располагаются не в стене, а на ее поверхности. В подвале дома из-за опасных условий (сырость, токопроводящие полы и стены), выключатель ставить нельзя, его устанавливают на стене кухни. Сейчас открытая проводка в домах встречается редко, но это смотря где. В доме с деревянными стенами другую проводку сделать просто невозможно.

“Кухни, ванные, кладовые” Буравчук Г.Л.

Розетка двойная с/з со шторками 16А скрытая установка Белый Schneider Electric Этюд PC16-008B

Двойная электрическая розетка со шторками, с заземлением, скрытой установки Этюд

Двойная силовая розетка с защитными шторками для внутренней проводки немецкого стандарта (с боковым заземляющим контактом SHUKO). Сеть: 16 А, 250 В. Корпус – монолитный: рамка составляет единое целое с механизмом. Материал корпуса – ударопрочный пластик с матовым покрытием, защищающим от царапин и пыли.

Безопасность

Контактные части механизмов закрыты пластиком, контакты надежно изолированы.
Надежная фиксация вилки в розетке
Применение пружинной бронзы обеспечивает дополнительное поджатие, что исключает возможность перемещения вилки в розетке.

Удобство монтажа

Механизмы устанавливаются в стандартные монтажные коробки (55-75 мм.) с помощью винтов или монтажных лапок.
Изначально лапки прижаты к корпусу и не мешают монтажу.
Винты с универсальным шлицем позволяет использовать как крестовую, так и плоскую отвертку

Маркировка

На корпусе механизма указана электротехническая и прочая информация, нужная при монтаже.

Оптимальное соотношение цена / качество

Недорогая качественная продукция: производится в России на заводе, входящим в группу Schneider Electric.

Характеристики

электрическая розетка с заземлением
количество линий – 2
монтаж – внутренний
16 А, 250 В
защитные шторки – есть
защита корпуса – IP20
материал – термопласт
цвет – белый
клеммы – винтовые

Розетка двойная с/з со шторками 16А скрытая установка Белый Schneider Electric Этюд
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Розетка двойная с/з со шторками 16А скрытая установка Белый Schneider Electric Этюд — цена, фото, технические характеристики. Для того, чтобы купить Розетка двойная с/з со шторками 16А скрытая установка Белый Schneider Electric Этюд в интернет-магазине prestig.ru, нажмите кнопку “В КОРЗИНУ” и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Розетка двойная с/з со шторками 16А скрытая установка Белый Schneider Electric Этюд оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

ожидается Щелковская. Пункт самовывоза
в наличии Щелковская. Магазин
ожидается Удаленный склад (доставка +2 дня)

Цвет	белые
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые
Заземление	С заземлением (SCHUKO)
Крышка	Без крышки
Шторки	Со шторками
Комплектация	Механизм с накладкой

Как спрятать кабели в вашем доме (39 способов держать их вне поля зрения)

Как спрятать электрические и силовые шнуры и кабели от телевизоров, компьютеров и электронных устройств на подставке под телевизор, на стене, или на столе, список продуктов

Независимо от того, вызывают ли ваша работа, повседневные дела или занятия какое-либо количество стресса или просто усталость, возвращение в убежище вашего дома должно вызвать вздох облегчения, в котором столько же душевных сил. как это физически.Находясь в центре загроможденной атмосферы, усыпанной статистами, или даже просто осматриваясь и видя это, однако, происходит прямо противоположное. Это создает из ваших чувств гнетущее беспокойство о том, что вам еще многое предстоит сделать. Чистая эстетика способствует ясному и целенаправленному мышлению, упрощает уборку и поддерживает порядок, а также позволяет вашему дому быть убежищем, которым он должен быть, особенно в конце рабочего дня.

Приведение в порядок вашего пространства и полировка поверхностей, чтобы ваши комнаты приглашали вас, остается во всех наших постоянных списках дел.Тем не менее, одно противоядие от беспорядка, которое требует немного большей стратегии, связано с множеством шнуров питания, соединяющих все наши устройства, что делает повседневную жизнь немного проще. Вместо того, чтобы поддаваться стремлению к минимализму и устраивать распродажу вещей, которые вам действительно нужны, взгляните на некоторые из решений, описанных ниже. На самом деле существует множество способов уберечь шнуры от глаз.

Запутанные пучки шнуров, свисающие со стены или бегущие по полу, выглядят неопрятно и нарушают желаемую мягкую, удобную текстуру дома, делая его похожим на загруженный машинами склад, а также вызывают ряд проблем. .Наличие такого количества устройств в непосредственной близости друг от друга неизбежно приводит к запутыванию, вытягиванию и напряжению кабелей, что может повредить устройства или ограничить их производительность. Если, как и большинству людей, вам нужен удлинитель, чтобы добавить больше розеток для многих электронных устройств, становится легко отсоединить неправильный шнур и потерять питание, когда вы этого не хотите. Открытые кабели также быстро изнашиваются, а защита их от перетаскивания или наступления избавит вас от необходимости их заменять.

Помимо этих причин, по которым шнуры питания должны быть аккуратно спрятаны, основная причина, по которой следует учитывать организацию шнуров, заключается в том, что запутанные или оголенные шнуры создают проблемы безопасности для всей вашей семьи. Большинству гаджетов для работы требуется более 100 вольт электричества, идущего от ваших розеток по шнурам. Изоляция вокруг шнуров защищает нас от ударов, но при ежедневном использовании, а также при пешеходном движении и перемещении мебели эта резиновая изоляция часто повреждается, что может привести к контакту других поверхностей, домашних животных или людей с электрически заряженным проводом. Они также могут промокнуть при авариях и утечках. И когда мы поспешно проходим из комнаты в комнату, кабели на полу представляют опасность споткнуться даже для самых скоординированных людей.

Члены семьи, наиболее уязвимые для шнуров на полу и стенах в пределах досягаемости, – это дети и домашние животные. Самые маленькие члены выводка ограничены полом и нижними частями каждой комнаты, абсолютно полны любопытства и энергии и не способны рассуждать и делать логический выбор, чтобы избежать опасности электричества. Даже самые внимательные родители признают, что выявление и защита потенциальных опасностей в их домах оказывается гораздо более реалистичным, чем постоянное наблюдение за детьми. Дело в том, что 3,5 миллиона детей ежегодно нуждаются в неотложной помощи из-за несчастных случаев и травм, которые происходят в их домах.

Дети и домашние животные исследуют и испытывают свое окружение пальцами, лапами, носами и ртами, и их энтузиазм и любопытство вряд ли уменьшатся. Лучшее решение – продумать все предметы в вашем доме, находящиеся в пределах досягаемости, и устранить потенциальные опасности и угрозы. Большинство домов в повседневной жизни зависят от бытовых приборов, а это означает, что шнуры и кабели проходят через пол и стены по всему дому.Врезание шнуров питания зубьями или слишком сильное натягивание и защелкивание может привести к ожогам или поражению электрическим током, а запутывание в путанице может вызвать удушение. Удобство, которое обеспечивают удлинители, поскольку они могут работать с несколькими электронными устройствами, также создает риск поражения электрическим током для детей и домашних животных.

В зависимости от того, сколько усилий вы хотите приложить и какой визуальный эффект вы хотите получить, существует несколько способов убрать шнуры с вашего пути и из рук любопытных малышей, включая крышки кабелей, которые бег по полу, плинтусы со скрытыми участками, чтобы скрыть шнуры, пластиковые крышки, которые гармонируют с плинтусами или стенами, декоративные коробки для прокладки кабелей, которые скрывают удлинители и кабели для хранения, и другие более сложные методы. Эти решения сохраняют эстетику вашего дома своим дизайном; вы можете раскрасить их или выбрать цвета, которые будут сочетаться с ними. Организация кабелей необходима по многим причинам, но, к счастью, это легко сделать.

Как скрыть определенные кабели

Телевизионные кабели на подставке для телевизора

Щелкните изображение для получения дополнительной информации

Расположите кабели вне поля зрения вдоль задних краев или нижней стороны подставки для телевизора с помощью зажимов для командного кабеля. Чтобы использовать, удалите клей и подержите на месте в течение 30 секунд, затем подождите один час, чтобы они схватились, прежде чем использовать.Они удобны в использовании, а также легко снимаются и убираются после, что делает их хорошим выбором при аренде. Вы можете использовать их практически на любой поверхности и выбирать конфигурацию и количество используемых зажимов. Они прозрачны и гармонируют с мебелью.

Магазин для развлекательного центра, где шнуры не попадают в поле зрения. У многих есть отверстия, уже вырезанные в верхней части для подачи шнуров в шкафы для хранения, а у некоторых есть выемки на ножке подставки, чтобы скрыть кабели, которые должны доходить до пола.Вы также можете использовать небольшие ручные пилы, чтобы превратить подставку под телевизор в подставку с небольшим углублением на одной из задних ножек, которое скрывает шнуры; просто не забудьте включить вентиляцию как часть плана, чтобы позволить теплу уйти.

Даже если это не часть вашего развлекательного центра, соседний шкаф или ящик в буфете или боковом столике может стать удобным местом для прокладки проводов. Проложите шнуры позади детали или там, где вы можете вырезать отверстие или найти место, чтобы вставить их. Как и в случае с коробкой для размещения кабелей, в шкафу или ящике достаточно места для хранения полного удлинителя с несколькими кабелями и упаковки их излишков в аккуратные связки.Вы даже можете спрятать саму электронику и использовать это место как зарядную станцию для телефонов и планшетов.

У большинства удлинителей есть отверстия на нижней поверхности, поэтому их можно легко повесить на стену, и в этом случае можно закрепить сам удлинитель на стене в удобном скрытом месте где-нибудь за подставкой для телевизора. Выберите место, в котором шнуры всех ваших устройств на подставке могут соединяться друг с другом. Если у вас есть подставка с короткими ножками и небольшим зазором, вы можете разместить ее чуть ниже нижнего края, чтобы при желании можно было отодвинуть подставку к стене.

Настенные телевизионные кабели

Щелкните изображение, чтобы получить дополнительную информацию

Решения для громоздких шнуров, идущих от настенных телевизоров и сопутствующих устройств вплоть до розеток, довольно сильно различаются. Вы можете оставить шнуры там, где они лежат, и покрыть их набором консилера, который приклеивается к стене, или вы можете на самом деле вырезать отверстие в гипсокартоне и проложить кабели за ним, а затем пропустить их обратно, чтобы подключить к розетке. . Вы даже можете спрятать шнур, вилку и все остальное за стеной, установив розетку на задней стороне стены с помощью удобного комплекта.

С помощью наборов консилера для кабелей SimpleCord просто измерьте расстояние между нижней частью настенного телевизора и розеткой, к которой он должен подключаться. Пластиковые крышки в комплекте можно обрезать до нужного размера, а затем нижнюю часть пластиковой планки прикрепить к стене с помощью шурупов. Шнуры лежат внутри, а пластиковая верхняя часть легко надевается, чтобы скрыть их. При необходимости его также можно легко удалить. Они бывают нескольких нейтральных цветов или их можно покрасить в тон вашей стене.

Источник: Walmart

Если вы хотите взяться за простой проект по благоустройству дома, спрячьте кабели за стеной с помощью комплекта Datacomm Cable Organizer Kit. Снимите телевизор со стены или, если возможно, отодвиньте его на удлинителе, затем выберите два места на стене, свободные от шпилек, одно из которых будет скрыто за телевизором, а другое – возле розетки. Присоедините две кабельные пластины, затем пропустите кабель за стеной и обратно в розетку, которую нужно подключить.

Щелкните изображение, чтобы получить дополнительную информацию.

Другие комплекты позволяют добавить источник питания за стеной, чтобы не пришлось снова прокладывать кабель. Datacomm производит комплект для подключения к стене и кабеля, в который также входят кабельные пластины, которые вы прикрепляете к стене, а затем удобно размещаете розетку переменного тока за телевизором. Низкопрофильные утопленные пластины позволяют вашему телевизору прилегать к стене, а пластины также позволяют пропускать другие AV-кабели. Комплекты питания и кабелей – хорошее решение для коротких шнуров питания.

В качестве простого метода поделок возьмите корзину или декоративную коробку на полке рядом с телевизором и проденьте кабель в отверстие сбоку, или найдите привлекательный наполнитель для полки, например стопку старинных книг в твердом переплете для шнуров. спрятаться за.

Компьютерные кабели на столе

Щелкните изображение, чтобы получить дополнительную информацию

Все больше и больше электронных устройств добавляются в большинство офисных помещений постоянно. Работодатели делают выбор между проводным и беспроводным доступом в Интернет, но даже при использовании беспроводной зарядки гаджеты с помощью шнуров питания по-прежнему необходимы.Травмы, полученные в результате спотыкания шнуров в офисе, занимают второе место среди наиболее распространенных причин травм на рабочем месте. В условиях изобилующего стресса и коллег, спешащих по коридорам, чтобы закончить задания, пора персоналу задуматься об устранении опасности споткнуться.

Упростите работу с Cable Slinky, мягкой и гибкой обмоткой шнура из пеноматериала, которая закручивается по спирали вокруг шнуров, чтобы удерживать их вместе. В постоянно меняющейся обстановке офиса, когда ваш стол перемещается во время следующего продвижения по службе, вы можете легко перенаправить провода из обтекателя в любой точке цепи.

Щелкните изображение, чтобы получить дополнительную информацию.

Держите шнуры связанными на столе, а не на полу, используя фиксатор кабеля. Он плотно прилегает к рабочему столу, поэтому вы можете использовать держатели для шнура, чтобы аккуратно прилегать шнуры к офисной мебели.

Щелкните изображение, чтобы получить дополнительную информацию.

Катушка для кабеля соберет лишнюю длину шнура и разделит его, чтобы он не спутался с другими. Так как это позволяет настраивать любым способом, вы также можете просто укоротить шнуры или намотать их полностью.

В частности, если вы используете несколько небольших устройств в течение рабочего дня, создайте док-станцию из органайзера файлов или журнала. в стойку, чтобы аккуратно сложить планшет, смартфон или ноутбук во время зарядки.Используйте один из описанных выше настольных держателей кабелей или собственный метод организации и хранения шнуров питания отдельно внутри станции.

Источник: SmartDesk

Cemtrex SmartDesk объединяет телефон, сканер, трекпад, инструменты для конференц-связи и клавиатуру в трехэкранном мониторе для решения делюкс для организации рабочего стола. Для 72-дюймового сенсорного экрана нужен всего один шнур, и он также реагирует на бесконтактные жесты. Все ваши устройства в одном.

Устройства для скрытия кабелей для определенных мест и целей

Варианты скрытия кабелей на полу

Наиболее вероятный виновник домашнего несчастного случая, связанный со шнурами, те, которые лежат на полу, можно легко собрать и спрятать.Ящики для организации кабелей хорошо подойдут, если их много в одном помещении. Покрытия для шнуров проходят через пол, где бы ни находились кабели, и сохраняют незаметный профиль; это также отличный бюджетный выбор. Список завершают несколько предложений DIY.

Щелкните изображение для получения дополнительной информации Щелкните изображение для получения дополнительной информации Щелкните изображение для получения дополнительной информации

Коробка для укладки кабелей из бамбука Teyga, Органайзер для коробки для укладки кабелей DMoose и Большая кабельная коробка HomeBliss Bamboo предлагают несколько различных эстетических стилей, чтобы скрыть удлинитель или полоски и ваши весь пучок шнуров.Компоновка устройства внутри позволяет разделить шнуры и аккуратно связать их. Они разработаны с хорошей вентиляцией, поэтому перегрев не будет проблемой. Выберите один из нескольких нейтральных цветов, включая универсальное дерево.

Источник: Home Depot

Каналы шнура круглого плинтуса CE Tech изготовлены из ударопрочного пластика и прикрепляются непосредственно к плинтусу с помощью клея. Кабели спрятаны и защищены за жестким молдингом. Их можно покрасить или окрасить морилкой в соответствии с вашим декором.

Щелкните изображение, чтобы получить дополнительную информацию

LeGrand Wiremold изготовлен из резины и поставляется в цвете слоновой кости. Каждый 5 футов в длину.

Щелкните изображение для получения дополнительной информации

Низкопрофильная резина Electriduct D-2 также имеет длину 5 футов и поставляется в сером цвете. Изготовлен из сырого каучука.

Щелкните изображение, чтобы получить дополнительную информацию.

Для варианта, который будет хорошо работать на складах и в мастерских, попробуйте Heavy Duty Cable Protector. Этот прочный чехол имеет длину 6,5 футов и выполнен в стиле черно-желтых шин.

Щелкните изображение, чтобы получить дополнительную информацию

Древесная текстура ПВХ Electriduct CSX-2 имеет особенно законченный вид.Обложка имеет длину 59 дюймов и предлагается в 9 цветовых вариантах с текстурой под дерево.

Щелкните изображение для получения дополнительной информации

Кабельная крышка низкопрофильного ПВХ-канала Yecaye имеет длину 5 футов и коричневого цвета.

Эти варианты – отличное соотношение цены и качества.

Если ваша комната выглядит более эклектичной, покрывающие шнуры из ткани или джута будут гармонировать и добавить текстуры. Если у вас есть коврик, вы также можете вырезать в нем крошечное отверстие, чтобы пропустить шнур и спрятать его под ним.Неровные края отверстия можно легко зашить, чтобы коврик не расползался.

Варианты скрытия настенных кабелей

Для кабелей, свисающих с настенного телевизора и других настенных устройств, закройте их пластиковыми крышками для кабельных каналов, которые можно обрезать до любой длины и сконфигурировать с помощью угловых элементов любой формы, или полностью избавьтесь от кабелей, спрятав их в стене.

Комплект покрытия SimpleCord Cable Concealer On-Wall, комплект кабельных каналов Wiremold CordMate II, D-Line White Cable Raceway On-Wall Обложка, комплект 30-дюймовой крышки кабеля LeGrand Wiremold CMK30 и консилер для кабеля с одним шнуром Yecaye CMC-03 – это элегантный, низкопрофильный дизайн и легко снимаемый чехол.Они нейтрального цвета, но все под покраску.

Щелкните изображение, чтобы получить дополнительную информацию.

Чтобы провести кабели в стене, попробуйте комплект, в который входят втулки для пропуска шнуров. Комплект для укладки кабелей EchoGear In-Wall поставляется с ножовкой, чтобы вырезать идеальные отверстия в гипсокартоне, а внешний кронштейн легко установить.

Источник: LeGrand

Кабельный порт LeGrand Adorne, встроенный в стену, белого цвета и имеет портал для щеток, который красиво заполняет пространство вокруг кабелей и может пройти через стену.

Щелкните изображение, чтобы получить дополнительную информацию

Если вы хотите установить розетку за стеной, чтобы шнур не проходил через стену, обновленный комплект EchoGear In-Wall Power Kit включает в себя простые в установке втулки, а также удобная настройка розетки переменного тока.

Источник: Crutchfield

Sanus ELM806 PowerBridge имеет две розетки переменного тока и использует две прямоугольные кабельные пластины, которые устанавливаются за стеной. Панели предварительно смонтированы, чтобы можно было легко установить силовые соединения.

Щелкните изображение, чтобы получить дополнительную информацию

Встроенный телевизор EchoGear и комплект питания для звуковой панели направляют AV-кабели и питание от телевизора, как и его предыдущая модель, но добавляет порт для подключения к звуковой панели, что удобно, если звуковая панель установлена рядом с телевизором. . Эта версия набора также включает в себя насадку для пилы и небольшую пилу для гипсокартона, чтобы вы могли вырезать прямоугольное отверстие в стене за звуковой панелью в соответствии с инструкциями.

Опции для скрытия настольных кабелей

Если вы пытаетесь навести порядок в домашнем офисе или на рабочем месте, у вас есть ряд вариантов.Поскольку запутанные кабели являются повсеместной проблемой, на рынке появилось много продуктов, которые носят временный характер и легко очищаются, когда вы освобождаете стол.

В домашнем офисе можно установить изоляционную втулку, чтобы пропустить шнур питания за стеной стола, и даже воткнуть его туда – отличный вариант.

Щелкните изображение, чтобы получить дополнительную информацию.

В качестве рабочего стола подумайте о рюкзаке, который крепится к задней части настольного компьютера – этот для мониторов Apple iMac – где устройства могут отдыхать и заряжаться.Сложите разветвитель и все внешние жесткие диски, соединенные кабелями с компьютером, аккуратно позади него и свяжите лишние кабели, чтобы у вас был только один шнур для удлинителя, который можно спрятать за столом или внутри него.

Щелкните изображение, чтобы получить дополнительную информацию.

Организатор Cocoon Grid-It работает как держатель для компакт-дисков на козырьке автомобиля. Прикрепите его к нижней части стола и заправьте удлинитель и аккуратно собранные отрезки лишних кабелей.

Щелкните изображение, чтобы получить дополнительную информацию.

Застежки-молнии можно использовать с креплениями для стяжек на нижней стороне обода вашего стола, чтобы закрепить кабели и удлинитель на его нижней стороне.

И вы всегда можете обратиться к декору, например к лоткам для документов (красивые деревянные лотки можно найти в дисконтных магазинах), чтобы искусно замаскировать любые кабели, лежащие на вашем столе. Вы по-прежнему можете выбрать несколько привлекательных ключевых элементов, не складывая слишком много вещей на стол и создавая ту же загроможденную сцену, которую вы пытаетесь избежать.

Беспроводные решения

Чтобы по-настоящему избавиться от массы проводов и кабелей, воспользуйтесь преимуществами всех новых выпускаемых беспроводных продуктов. Обратите внимание на смарт-телевизоры, которые не требуют кабельного или спутникового телевидения, а вместо этого транслируют каналы, фильмы, социальные сети и радио из Интернета.Зарядите беспроводные колонки и получите от 12 до 16 часов объемного звука без проводов. Перенесите свой беспроводной компьютер в любое место в пределах досягаемости сигнала Wi-Fi.

Беспроводные телевизоры предоставляют доступ к Интернет-каналам через высокоскоростное домашнее подключение к Интернету. Кроме того, у вас будет доступ к подкастам и веб-трансляциям, а также вы сможете получать последние новости и телешоу в реальном времени из приложений. Обязательно следите за периодическими обновлениями программного обеспечения, которые обновят существующие программы и добавят новые функции.Клиенты сообщают, что Smart TV легко настроить с помощью предоставленной пошаговой конфигурации. Среди вещей, на которые следует обратить внимание: это, по сути, компьютеры, поэтому иногда они могут дать сбой, но они не так безопасны, как ваш средний компьютер, поэтому не используйте их для онлайн-банкинга.

Источник: Best Buy

Телевизор Samsung LED NU6900 Series 2160 пикселей Smart 4K UHD с HDR разработан с использованием разрешения Ultra HD и технологии PurColor. Загрузите приложение SmartThings, чтобы управлять им.

Источник: Best Buy

Samsung LED N5300 Series 1080 пикселей Smart HDTV с HyperReal Engine от Samsung совместим с беспроводными наушниками и предлагает цифровой аудиопорт для подключения для звука Dolby Digital.

Источник: Best Buy

Toshiba LED 2160 пикселей Smart 4K UHD TV с HDR – Fire TV Edition поставляется с Firestick, а также с голосовым пультом дистанционного управления с Alexa.

Источник: Best Buy

Светодиодный телевизор TCL LED 3-Series 1080 пикселей Smart HDTV Roku использует систему Roku для потоковой передачи и имеет частоту обновления 60 Гц.Он имеет 3 порта HDMI для устройств и поставляется с бесплатными каналами.

Компьютеры, принимающие сигналы Wi-Fi, не нужно подключать к кабелю. Вам понадобится маршрутизатор беспроводной сети для модема и компьютер с возможностью беспроводной связи, и вы сможете управлять своим компьютером без кабелей. Конечно, сейчас это довольно распространено, особенно с планшетами и ноутбуками. Беспроводной интернет в целом стоит немного дороже, но иногда установка всей проводки для проводных интернет-систем тоже может повлечь за собой расходы.Беспроводной Интернет может иногда сталкиваться с помехами в своем сигнале, и это представляет большую угрозу безопасности, но фактор удобства является огромным преимуществом.

Щелкните изображение, чтобы получить дополнительную информацию.

Настольный ПК Dell Inspiron FHD All-in-One с сенсорным экраном, беспроводная клавиатура и мышь, а также широкоформатный дисплей с разрешением 1920 x 1080.

Щелкните изображение, чтобы получить дополнительную информацию.

Настольный моноблок Acer Aspire Z24-890-UA91 AIO также оснащен беспроводной клавиатурой и мышью, а также встроенными стереодинамиками и широкоформатным светодиодным дисплеем.

Легко подключайте беспроводные колонки к компьютеру, телевизору и даже к уличной стереосистеме. Используйте их для импровизированного караоке. Вы можете установить беспроводные колонки в любом месте в пределах диапазона передачи. Они могут подключаться к другим динамикам для многоуровневого взаимодействия или к вашему телефону для более четкого разговора через динамик. Единственными минусами могут быть беспокойство о разрядке заряда во время использования или, возможно, помехах от радиоволн.

Щелкните изображение, чтобы получить дополнительную информацию.

Портативная акустическая система Bose Soundlink Revolve Portable BlueTooth предлагает радиус действия беспроводной связи до 30 футов, прочный, водостойкий алюминиевый корпус и до 12 часов воспроизведения от перезаряжаемой литий-ионной батареи.

Щелкните изображение, чтобы получить дополнительную информацию.

Портативная Bluetooth-колонка Sony SRS-XB12 Extra Bass с дополнительными басами водонепроницаема, пыленепроницаема, компактна и может работать до 16 часов при полной зарядке.

Щелкните изображение, чтобы получить дополнительную информацию.

Водонепроницаемая портативная Bluetooth-колонка JBL Flip 4 также является водонепроницаемой и работает до 12 часов за раз.

Как скрыть телевизионные кабели и провода

Возможно, самым большим разочарованием телевизора является беспорядок, который могут создать соединительные кабели. Честно говоря, есть несколько вещей хуже, чем установить телевизор на стене, чтобы просто оставить пучок кабелей, свисающих к розетке питания и к вашему AV-оборудованию.Я знаю, что я предвзят, но смотря, как далеко вы хотите зайти; Небольшие усилия могут иметь большое значение для наведения порядка в проводах телевизора. Я знаю, что в настоящее время все больше и больше вещей переходят на беспроводную связь, но даже в этом случае вам все равно придется беспокоиться о кабеле питания телевизора при установке телевизора на стене. К счастью, некоторые марки и модели телевизоров делают это намного проще для вас, например Samsung. и их «One Connect», к которому подключаются все ваши HDMI, оптические, Ethernet, USB, оптические и аудиокабели, а также традиционные телевизионные антенные кабели, и оттуда к телевизору можно подключить один кабель, а также кабель питания.Тем не менее, вам все равно придется беспокоиться о наведении порядка в кабелях.

В этом блоге я собираюсь поделиться с вами некоторыми методами, которые я использую для создания бесшовного внешнего вида для наших настенных креплений для телевизоров, и, надеюсь, поможет вам добиться идеального результата.

Скрытие телевизионного кабеля для настенного телевизора

Я собираюсь начать с настенного телевизора, потому что это должно быть сделано правильно, чтобы ваш телевизор дополнял ваше жилое пространство, когда все сделано правильно, телевизоры действительно могут выглядеть хорошо и быть настоящими космическая заставка.Есть несколько приемов, которые я использую для уборки телевизионных кабелей, и это действительно зависит от стены, на которой вы устанавливаете телевизор.

Скрытие телевизионных кабелей в каркасных стенах

Я люблю стены с карнизами, но я не люблю стены с карнизами. Я ненавижу их, если честно, мне просто нравится крепить телевизор на каркасные стены, так как телевизионные кабели очень легко спрятать за гипсокартоном или в стене с карнизами. Если вы не знакомы, каркасная стена – это листы гипсокартона, которые крепятся к деревянным или металлическим стойкам.По-прежнему существует большая нервозность по поводу установки телевизора на каркасные стены, поскольку многие люди считают, что либо у вас не получится отремонтировать, либо телевизор разнесет стену. Я не говорю, что это не та задача, которую следует выполнять без осторожности, вам просто нужно убедиться, что вы используете соответствующие методы крепления стен и стеновые крепления. Во всяком случае, вернемся к кабелям.

Если вам повезет, вы можете просто разрезать целиком позади телевизора и еще одну часть внизу, где находится ваше аудио / видео оборудование или где вы хотите снова вывести кабели.Подайте что-нибудь, например, электрические стержни, или специальный инструмент для прокладки кабеля, или даже крышку кабельного канала. Прикрепите к нему все свои кабели, такие как силовые кабели, HDMI, антенные и спутниковые кабели, и потяните их вверх. Установите телевизор на кронштейн перед этим отверстием и вуаля кабели ТВ. Я бы пошел немного дальше, но это не будет самым профессиональным финишем. За телевизором я обычно вырезал квадратное отверстие, достаточно большое, чтобы установить заднюю коробку из гипсокартона, и то же самое внизу.Это также будет, если у вас достаточно маленькие руки, чтобы вы могли засунуть руки внутрь стены, если у вас возникнут проблемы с их вытаскиванием снова. Затем вы можете установить матовую лицевую панель с любой стороны. Это лицевые панели с щетиной, покрывающей ввод и вывод кабеля, что придает им более аккуратный вид.

Если вам не повезло, когда ваш кабель проваливается за гипсовую плиту, вы можете встретить горизонтальную стойку, которую вам нужно будет пройти. Единственный вариант – пройти через это.Скорее всего, вам придется вырезать кусок гипсокартона и отрезать часть стойки, чтобы пропустить кабели. Я рекомендую следующий метод: вставьте стержень в стену, чтобы найти расстояние до горизонтальной стойки. Измерьте эту отметку на стене. Используя универсальный инструмент, вырежьте квадрат из гипсокартона поверх шпильки, вам нужно вырезать немного шире, чем шпилька, но не слишком далеко: центметр или полдюйма подойдет с любой стороны. Удалите вырезанный кусок гипсокартона, будьте осторожны, чтобы не сломать его, так как вы будете использовать его для заполнения отверстия.С помощью многофункционального инструмента вырежьте секцию от стойки, но не на всю ширину, поскольку нам нужно иметь возможность прикрутить гипсокартон обратно на место. Проложите кабели. Поместите отрезанный кусок гипсокартона в отверстие и прикрутите его обратно, для этого лучше всего подходят шурупы для гипсокартона. Вы также можете с помощью ножа Стэнли или универсального ножа слегка снять фаску с кромок вырезанного гипсокартона. Это позволит легко заполнить гипсокартон шпатлевкой.

Если вы пытаетесь спрятать кабели в стене с карнизами по горизонтали, есть вероятность, что вам придется сделать это несколько раз, поскольку деревянные стойки обычно находятся на расстоянии 16 дюймов от центра к центру, а расстояние фактически отмечено на большинстве рулеток. не многие об этом знают, но теперь знаете вы.Если вы делаете это с металлическими штифтами, их сложнее отрезать. Стоит отметить, что большинство металлических шпилек имеют внутри отверстия специально для прокладки кабелей, вам просто нужно найти их и провести через них.

Другая ситуация, с которой вы можете столкнуться, заключается в том, что каркасная стена заполнена изоляцией. Этого обычно легко избежать, если использовать инструмент для фрезерования, который имеет естественный изгиб, удерживая его близко к внутренней части гипсокартона внутри стены.Если у вас нет чего-то подобного, вам придется самостоятельно форсировать угол. Если стена очень плотно набита изоляционной панелью типа Celotex, вам может потребоваться вырезать канал для ввода кабелей. Я опишу эту технику в следующем разделе.

‍

Для нас, если мы делаем это профессионально, это будет классифицироваться как наш комплект для настенного монтажа Silver + TV.

Скрытие телевизионных кабелей на стенах с сухой линией и точками и мазками

Стены с сухой штукатуркой и точечными мазками похожи на стены с гвоздями, за исключением того, что гипсокартон приклеивается к кирпичной кладке или ветрозащитным блокам с пятнами, похожими на цемент.Это будут «точки» и «мазки». В настоящее время это очень популярный метод для новостроек и ремонта, и он значительно быстрее, чем нанесение двух или трех слоев штукатурки, как это требуется на твердых стенах. Гипсокартон наклеивается, а затем поверх наносится финишный слой, по крайней мере, в Великобритании. Теперь точечные стены могут быть очень удобными, когда дело доходит до скрытия телевизионных кабелей за ними, но это действительно зависит от нескольких вещей. Зазор за гипсокартоном, если вам повезет, будет около дюйма, но может быть только полметра.Расстояние, на котором нужно проложить кабели, и место расположения капель клея по отношению к месту, где вы хотите проложить кабели.

При прокладке кабелей за точечными и плохими стенами. Прежде чем вырезать отверстия за телевизором, я потрачу несколько минут, просто постучав по стенам, чтобы определить, где находятся капли цемента. Они будут звучать более твердо, тогда как, когда вы не стучите по капле, они будут звучать глуше. Вы ищете четкий маршрут между телевизором и местом, где ваше аудио / видео оборудование избегает этих пятен.Как только вы их определили. Вы можете вырезать отверстие на любом конце, я рекомендую использовать металлическую заднюю коробку, как правило, глубиной около 25 мм, и вырезать вокруг нее. Надеюсь, у вас есть хороший зазор, чтобы проложить кабели за гипсокартоном или пропустить через него электрические стержни. Скорее всего, он не будет достаточно большим, чтобы провести что-то вроде SCART, кто-нибудь еще ими пользуется? В любом случае, с кабелями HDMI не должно быть проблем. Я рекомендую приобрести для этой задачи несколько тонких кабелей HDMI, без колец EMI, так как они обычно делают кабель достаточно большим, чтобы подходить к гипсокартону.Если вас беспокоит производительность кабеля HDMI и помехи, вы можете купить зажим для колец EMI, который можно закрепить на месте после установки кабеля. Помимо кабелей HDMI, такие вещи, как ТВ-антенна, спутник, Ethernet, фонокорректоры и даже некоторые силовые кабели. Концевые заделки кабеля могут быть установлены после того, как кабель будет проложен, что означает, что кабели могут пройти через меньший зазор.

Если вам повезет, прикрутите задние ящики на место.Возможно, установите лицевую панель со щеткой сверху, чтобы она оставалась чистой и не мешала. Я рекомендую отрезать верхнюю и нижнюю часть металлических коробок, чтобы пропустить кабели. Это создаст острый край, который может повредить кабель при протягивании. Будьте особенно осторожны с силовыми кабелями. Я рекомендую просто накрыть срез металлической задней коробки изоляционной лентой, чтобы защитить кабели.

Если вам не повезло, вам, возможно, придется вырезать часть гипсокартона примерно на полпути, чтобы пропустить кабели, а затем использовать ту же технику, которая описана в разделе «Скрытие телевизионных кабелей на стенах с гвоздями», где находится раздел вырезанного гипсокартона будет использован для заполнения дыры.Скорее всего, вам нужно будет использовать изрядное количество шпатлевки, поскольку вы будете прикреплять гипсокартонную секцию к кирпичной кладке позади, которая естественным образом углубит ее в стену, в отличие от стены с карнизами, где вы прикрепляете ее к шпильке, которая делает гипсокартон секции сидят заподлицо.

Если зазор между гипсокартоном и кирпичной кладкой слишком мал, тогда вам нужно будет вырезать канал, чтобы кабели проложить внутрь стены, а также, возможно, прогнать кирпичную кладку позади.Для этого я снова рекомендую использовать мультитул, просто отметьте линии между входными и выходными гнездами кабеля и разрежьте. Вы также можете использовать для этого дисковую пилу, но для этого потребуется немного больше смазки для локтей. Если вы будете осторожны с отрезанным участком гипсокартона, вы сможете повторно использовать его для заполнения созданного канала. Поместите кабели за гипсокартон, прикрепите их булавками к стене и заполните отверстие. При этом мне лично нравится отгонять кусок стены и устанавливать внутри секцию кабелепровода или кабелепровода, чтобы кабели можно было пропустить позже, без необходимости повредить стену в процессе.Это действительно может помочь, поскольку вы никогда не знаете, какие кабели вам понадобятся в будущем. Я опишу этот процесс более подробно в следующем разделе.

‍

Это также будет наш комплект для настенного крепления телевизора Silver +.

Скрытие телевизионных кабелей в сплошных стенах / кирпичной кладке

Вещи вот-вот станут пыльными, очень пыльными! Если вы хотите спрятать телевизионные кабели, идущие к телевизору, вам нужно избавиться от штукатурки и кирпичной кладки.Это будет включать заполнение трюма, шлифовку и, возможно, покраску, но конечный результат того стоит. Если у вас есть друзья-профессиональные штукатуры, вы можете попросить их подойти и профессионально снять поверхность после завершения установки, но хороших результатов также можно добиться с помощью таких вещей, как One Time или One Strike Filler, это то, что я использую . Многим людям не нравится проделывать дыры в стенах, поэтому вы можете использовать магистральный кабель, чтобы скрыть телевизионные кабели.

Для этого я рекомендую выполнить тот же процесс, который описан в разделе «Скрытие телевизионных кабелей в стенах с гипсокартоном», в отношении срезания металлических задних коробок, с вырезом на дне для прокладки кабелей и для лицевая панель выхода / входа щетки должна быть установлена. Чтобы совершить погоню, вам понадобятся как минимум молоток и долото, но для меня это кажется слишком тяжелой работой. Лично я использую дрель SDS с долотом или чеканной насадкой.Это сделает все, что вам нужно. Вы, конечно, можете использовать что-то вроде резака для стен, у меня он есть, но, честно говоря, это упрощает работу, поскольку он редко отрывается от фургона из-за количества пыли, которая сходит с них. Даже некоторые из хороших с пылесосом Генри. Это подводит меня к следующему пункту: вам понадобится пылесос и несколько листов от пыли. Накройте свою мебель и откройте окна. Когда я занимаюсь охотой на стену для настенного монтажа телевизора, у меня обычно есть ученик, который может держать пылесос, пока вы преследуете, это действительно помогает улавливать пыль.

Я настоятельно рекомендую при этом потратить немного дополнительного времени и загнать стену немного глубже, чем было бы, возможно, необходимо, поэтому вы можете установить кабельный канал или кабелепровод со стеной, чтобы кабели могли проходить через позднее, не повреждая стену. Очевидно, что чем глубже и шире кабелепровод, тем лучше, поскольку в дальнейшем протягивать кабели будет намного проще, чем при более узком пространстве. Вы просто захотите проверить глубину вашей стены, если вы бегаете между комнатами, поскольку последнее, что вам нужно сделать, это проделать дыру прямо насквозь и создать отверстие для глаз!

Я лично так делаю.Используя желоб, который мы устанавливаем в стене, отметьте стену немного шире с обеих сторон. Затем, используя сверло, оберните метку лентой немного глубже, чем сама кабелепровод. Вдоль линий, отмеченных на стене, просверлите сверлом отверстия на глубину, указанную лентой, на расстоянии примерно 2 см или дюйма друг от друга. Это поможет вам загнать стену на нужную глубину. Затем я вставляю широкую насадку в мое сверло и продеваю отверстие в отверстие над просверленными отверстиями, это поможет создать прямую кромку.Теперь отогнайте кирпичную кладку и штукатурку посередине. Поместите кабелепровод или кабелепровод на место, чтобы убедиться, что бит подходит под него, убедившись, что все это войдет под готовую линию стены. Если нет, прогоните куски кирпича, которые мешают ему встать на место. Как только он будет закреплен на месте с помощью винтов и дюбелей / дюбелей. Вставьте кабели, а затем залейте шпаклевкой или штукатуркой. Тогда беги пылесосом!

‍

Для этого воспользуйтесь нашим пакетом Gold TV Wall Mining.

Скрытие телевизионных кабелей в транкинге

Методы, описанные выше, подходят не всем. Некоторым людям не нравится идея о том, что кабели нелегко вытащить, некоторым не нравится идея прорезать отверстия в стенах, а другим просто не нравится идея пыли! Если это так, то следующим лучшим вариантом будет установка кабелей в кабельном коробе из ПВХ. Ее можно закрасить в тон стены, если вам не нравится идея другого цвета.Это не всегда самый популярный выбор, и некоторые люди его презирают, но он выглядит значительно лучше, чем незакрепленные кабели. При аккуратном выполнении кабельный канал может быть почти незаметным, например, при правильном размере и форме кабель-канал проходит через квадратный плинтус.

Есть также кабельные каналы в декоративном стиле, такие как серия D-Line. Они могут быть разных форм и размеров, но наиболее популярными будут полукруглые короба, которые подходят к телевизору. Существуют также другие типы, такие как их квадрантные короба, которые похожи на коробку в форме четверти круглой формы, которую можно прикрепить к нижней части плинтуса и которая выглядит как бортик или скотия, используемая для очистки края пола в месте его пересечения с плинтусом.Это идеально подходит для того, чтобы скрыть телевизионные и AV-кабели, такие как акустические кабели, которые, возможно, придется проложить во всех углах вашей комнаты для системы объемного звучания, и вы даже можете получить цвет под дерево, подходящий к вашему ламинатному или дубовому полу.

Советы по сокрытию телевизионных кабелей

Ниже приведены некоторые из уловок, которые мы используем, чтобы скрыть телевизионные кабели на наших установках, таких как настенные крепления телевизоров.

Укоротите все кабели

Позади вашего телевизора может образоваться беспорядок, если он предоставлен его собственным устройствам.Я рекомендую по возможности укоротить все кабели, поскольку у вас есть ровно столько, сколько вам нужно. Меньшая длина кабеля означает меньше кабеля, который нужно спрятать. Это может означать покупку более коротких кабелей для таких вещей, как HDMI и оптические кабели, штекеры которых можно легко заменить. Для коаксиальных кабелей, используемых для телевизионных антенн и спутниковых соединений, и кабелей cat5 и cat6, используемых для соединений Ethernet, их можно укоротить, а вилку кабеля заменить. Вы также можете укоротить многие электрические и силовые кабели, я просто рекомендую не делать этого самостоятельно, если вы не знаете, что делаете.

Чтобы помочь вам в случае необходимости укоротить коаксиальные кабели или заделать кабели CAT5 или Ethernet, щелкните ссылки ниже, чтобы просмотреть видео с вашей стороны.

Как установить коаксиальную вилку

Как установить вилку F

Как установить вилку RJ45

У нас также есть широкий выбор полезных видео в разделе «Сделай сам» и на нашем канале Youtube.

‍

Подружитесь с кабельными стяжками / стяжками на молнии

Я, наверное, пройду через сотню таких стяжек в неделю.Если у вас есть лишние кабели, я рекомендую свернуть его и сохранить в порядке с помощью пары кабельных стяжек или стяжек, если вы читаете это в США. Это также предотвратит запутывание кабеля и его завязывание с другими кабелями, на распутывание которых может потребоваться целая жизнь. Как я часто говорю, «все, что кабель может зацепить, зацепит».

Кабельные стяжки также могут использоваться для закрепления кабелей за предметами. Я использую кабельные стяжки, чтобы обвязать ножки мебели, кронштейны для телевизоров и при прокладке кабелей снаружи за такими вещами, как водосточные трубы.

Прокладка кабелей снаружи

Хорошо, технически это не скрывает их так сильно, но часто кабели выглядят лучше, установленные снаружи, чем внутри. Это не мой предпочтительный вариант, но такие вещи, как транкинг, также можно использовать, чтобы скрыть их снаружи.

Прокладывать кабели через другие комнаты / шкафы / гардеробы

Это действительно зависит от вашей собственности и от того, как расположены комнаты, но часто, проявив немного изобретательности, вы можете проложить кабели позади и через шкафы и тому подобное. встроенные шкафы.

Прокладка кабелей под половицами

Если вам нужно проложить кабель из одной стороны комнаты в другую, прокладка полов может быть лучшим способом скрыть провода. Если вы живете в доме старого типа и у вас есть что-то вроде ковров, вы обычно можете приподнять его вместе с любой подложкой, чтобы обнажить половицы. Если вам повезло, половицы будут уложены под прямым углом к пути, по которому вы хотите проложить кабели, это обычно означает, что балки, к которым прикреплены половицы, будут проходить так же, как вы хотите проложить кабель. .Это будет означать гораздо меньше работы, так как вы часто можете просто поднять одну или две доски, а затем вставить в кабель несколько стержней для прокладки кабеля и выудить их и снова вытащить. Как только это будет сделано, вы можете просто прикрепить к нему кабели и протянуть их.

Если доски пола проходят по тому же пути, по которому вы хотите проложить кабели, это будет несколько иначе, поскольку это будут балки и балки, через которые вам нужно будет пройти. Это будет означать поднятие большего количества досок и необходимость просверливать отверстия или надрезать отверстия, чтобы кабели могли проходить через них.Для этого вам понадобится аккумуляторная дрель с насадкой по дереву для сверления отверстий, или какое-нибудь долото или мультитул для надрезания. Прежде чем вы начнете поднимать доски, я рекомендую потратить примерно 1 минуту, чтобы посмотреть, есть ли какие-нибудь короткие доски, которые можно поднять, которые находятся в пределах вашей трассы кабеля. Их будет намного легче поднять, и, скорее всего, они уже были сняты раньше и часто просто привинчиваются. В противном случае вам придется поднимать их ломом, острием молотка или молотков.Вы также можете обнаружить, что вам нужно разрезать несколько досок, чтобы их поднять. Это должно быть сделано над балками, чтобы оба конца можно было уложить на место. Я рекомендую, когда вы поднимаете доску, которая была прибита гвоздями, вместо этого прикрутите ее обратно. Это поможет вам встать позже и прекратит скрип половиц. Как насчет этого? Вы читаете блог о том, как спрятать телевизионные кабели, а также получаете советы по поводу скрипящих половиц! Пожертвования можно делать прямо на мой личный банковский счет.😊

Возможно, что после того, как вы поднимете ковер, у вас не останется половиц обычного типа, как в новых постройках, где полы с туннелями и канавками теперь наиболее распространены для предотвращения любого потока воздуха. Чтобы поднять его, вам нужно сломать канавки, которые входят в туннели между досками. Лично я ненавижу это делать, но вы должны делать то, что должны.

Очевидно, у вас может не быть ни одного варианта, если у вас есть что-то вроде плиточного или твердого пола.В этом случае я рекомендую вам попробовать что-нибудь еще, например, транкинг.

Спрячьте кабели за обшивкой

Я проделал это один или два раза. Намного проще протянуть кабели на месте, а затем просто установить навес, чтобы скрыть их, но если вы терпеливы, кабели часто можно выловить впоследствии . Это можно использовать для потолочных динамиков. Однако вы многие рассматриваете возможность использования беспроводной звуковой системы.

Спрячьте кабели за подножками на кухне

Когда кабель должен пройти через кухню, один из самых простых и эффективных способов сделать это – просто удалить откидные доски внизу кухонных шкафов. , пропустите кабели и закрепите платы на месте.Я использовал этот прием много раз. Это не всегда возможно, как если бы после этого пол был облицован плиткой, чтобы не было возможности отодвинуть доску. В таком случае тебе просто нужно попробовать что-нибудь еще, мой друг.

Go Wireless

Беспроводные технологии могут значительно продвинуться в последние годы, например, беспроводные звуковые системы, такие как Sonos и WIFI, обеспечивающие более высокие скорости. Телевизионные системы начали следовать также, как Sky Q, который работает с использованием ячеистой системы для своих многокомнатных систем, и переход на беспроводную связь может быть лучшим вариантом.У вас также есть такие вещи, как Bluetooth, который может обеспечить беспроводное соединение между оборудованием, это особенно полезно для настенных звуковых панелей и устраняет необходимость в установке кабеля между оборудованием и другими технологиями, такими как зеркальное отображение экрана, позволяющее передавать вещи с вашего смартфона или планшета напрямую к телевизору по беспроводной сети.

Должен сказать, что я исхожу из этой философии. «Беспроводная связь для движущихся вещей и провода для вещей, которые не двигаются». Это означает, что, по моему мнению, как и многие другие профессионалы в области AV, такие вещи, как телевизор и AV-оборудование, проводное соединение обеспечит гораздо большую производительность, чем беспроводное.Фактически, из-за того, как радиоволны распространяются по воздуху, не всегда возможно использовать беспроводное соединение, особенно в больших зданиях или при прохождении через вещества металлического типа, такие как металл и изоляционная плита. Недавно я сделал видео для сравнения скоростей на моем Xbox между WIFI и проводным подключением. Я рекомендую вам проверить это, когда вы закончите здесь.

Это означает, что на этапе перенастройки проекта, возможно, в середине ремонта или ремонта вам следует серьезно подумать о том, какие телевизионные и AV-системы вы будете использовать.Я всегда рекомендую установить пару коаксиальных кабелей и кабелей cat5 на каждую позицию TV / AV, даже если они вам не нужны, так как это даст вам большую гибкость в отношении того, что можно сделать в будущем, и вернуть все кабели обратно. в центральное место для простоты обслуживания и т. д. В прошлом у меня было много странных взглядов, предполагающих, что в этом нет необходимости в наши дни и что часто сопровождается приговором. «Разве в наши дни все это не делается через WIFI?» Обычно ответ отрицательный.Например, я недавно завершил некоторую работу в собственности, где я предложил им установить дополнительные кабели для будущего использования системы, для чего член семьи вмешался и предположил, что в этом нет необходимости, поскольку они будут просто получать Sky Q и никаких кабелей были необходимы. Приходите к установке системы Sky Q из-за длины и размера собственности, чтобы заставить систему работать. Sky пришлось проложить кабели передачи данных снаружи здания, вместо того, чтобы быть скрытым, и я видел этот сценарий очень много раз.

Я надеялся, что вам понравился этот блог, еще один крик о более чем 4300 словах, теперь это становится чем-то вроде привычки. Как всегда, если у вас есть какие-либо вопросы, оставьте комментарий в разделе комментариев ниже, и я свяжусь с вами в ближайшее время.

Если вы находитесь на юго-востоке Великобритании и хотите обсудить, как спрятать ваши телевизионные кабели, свяжитесь с нами, и мы будем рады помочь вам, если вы находитесь в нашей зоне покрытия.

‍

электрическая – Можно ли установить розетку в стене?

Как уже указали многие другие, прямой ответ на ваш вопрос – нет: вам не разрешается устанавливать розетку внутри стены.Все выходы и соединения должны быть доступны без изменения конструкции или компонентов здания.

Я бы полностью пропустил высокое напряжение и использовал Power-over-Ethernet (PoE) на кабелях Cat5e / 6 для подачи питания на планшет. Это позволяет избежать необходимости в дополнительных распределительных коробках, проводке 120 В, съемных панелях и т. Д.

Также очень легко выловить Cat5e / 6 через отверстия диаметром до 3/8 дюйма, что позволяет довольно легко запускать везде, где вам нужно. Еще одно преимущество в будущем состоит в том, что его также относительно легко оторвать (по сравнению с чем-то, что требует 120 В. проводка / розетки), если вы перемещаетесь или хотите переместить или снять крепление для планшета.

В вашем случае вам не нужна часть «данных», так что она просто не будет подключена.

Фактический источник питания может быть в любом месте, до которого может дотянуться кабель Ethernet (до 100 м / 328 футов), в идеале – вне поля зрения в подвале или вместе с остальными сетевыми кабелями.

Принимающая сторона просто низковольтная и может быть спрятана за креплением. Вы захотите, чтобы он был доступен каким-либо образом на случай, если он сломается или что-то в этом роде, но это не подпадает под правила NEC.

Дешевый / «пассивный» PoE

Самый дешевый способ – просто использовать «пассивный» PoE, который не стандартизирован, а просто использует неиспользуемые пары соединений 10/100 для питания.Существуют различные комплекты, быстрый поиск показывает, что вам может потребоваться адаптер для преобразования адаптера постоянного тока в виде цилиндра, который обычно есть в гнездо USB.

У этого есть пара недостатков: если вы по какой-то причине подключите к другому концу обычное Ethernet-устройство, есть вероятность, что оно его поджарит. Поскольку на это нет стандартов, для обеспечения совместимости следует использовать только пару инжектор / разветвитель из одного источника.

Некоторые из этих комплектов работают с напряжением 5 В, поэтому примерно через 15 минут вы можете получить некоторую потерю напряжения, которая в какой-то момент перестанет заряжать планшет.Лучшие из них будут работать при 24 или 48 В и понижать выход до 5 В, поэтому они могут справиться с небольшим падением.

802.3af / при PoE

Вы также можете использовать настоящий 802.3af / PoE. Он всегда работает при ~ 48 В, чтобы избежать падения напряжения, согласовывает требования к питанию (не поджаривает вещи, не относящиеся к PoE), и является фактическим стандартом, который работает между производителями. Если у вас уже есть коммутатор PoE с запасными портами для чего-то еще или есть другие устройства PoE для питания (например, IP-камера или телефон), это, вероятно, лучший вариант.

Вы можете получить 802.3af / at PoE-инжекторы или переключатели для обеспечения питания.

Поддержка скрытого гнезда – Die Versteckdose mit Friends of Hue Schalter

1. Требования для установки

Чтобы заменить проводной выключатель света на скрытую розетку, проверьте, находится ли у этого выключателя света следующие требования:

1. коробка для скрытого монтажа глубиной не менее 47 мм

2.для скрытой розетки требуется подходящая проводка:

… Эти типы проводки не подходят для скрытой розетки:

2. ПЕРЕОБОРУДОВАНИЕ ОТКЛЮЧЕННОЙ ЦЕПИ

ДЛЯ УСТАНОВКИ ТРЕБУЕТСЯ ЭЛЕКТРИК.

УСТАНОВКА БЕЗ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ

Предыдущий выключатель света заменен розеткой, а предыдущий источник света заменен лампой Hue.В коробке скрытого монтажа розетка подключается сквозным проводом. для фазы, нейтрали и защитного проводника. Лампа Hue, а также переключатель розетки Friends of Hue настраиваются через приложение Hue. Работа лампы Hue завершена. по радио на переключателе Friends of Hue скрытой розетки через мост Hue (V2).

УСТАНОВКА С РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКОЙ

Предыдущий переключатель света будет заменен скрытой розеткой с переключателем Friends of Hue, а предыдущий источник света будет заменен источником света Hue.В распределительной коробке фаза, нейтральный провод и защитный провод пронизаны. Таким образом, на источник света и розетку подается постоянное напряжение. Источник света Hue, а также Друзья Hue переключатель скрытой розетки настраивается через приложение Hue. Лампа Hue теперь работает по радио на переключателе Friends of Hue скрытого гнезда через мост Hue (V2).

Сборка

инструкция по установке

Инструкции по установке включают пояснения по установке на розетке скрытого монтажа и электрическому подключению вставок розеток (типы F, J, E, G) из соответствующего объема. доставки.

Языки: немецкий, английский, французский, голландский, итальянский, испанский

Спецификация

Спецификация скрытой розетки в четырех версиях

Арт. VS02-01010000
Скрытая розетка с переключателем Friends of Hue и розетка для разъема типа F (GER)
Art. VS02-01040000
Скрытая розетка с переключателем Friends of Hue и розетка для разъема типа J (CH)
Art.VS02-01050000
Скрытая розетка с переключателем Friends of Hue и розетка для разъема типа E (BE / FR)
Art. VS02-01060000
Скрытая розетка с переключателем Friends of Hue и розеткой для разъема типа G (Великобритания)

Art.VS02-010x0000_HiddenSocket_specsheet

Документ Adobe Acrobat 2,7 МБ

15 умных способов спрятать электрические розетки ~ GODIYGO.COM

Давайте избавимся от беспорядка с помощью этих умных способов скрыть и замаскировать шнуры и электрические розетки. Используйте рулон туалетной бумаги, чтобы следить за всем своим шнуром, и вы также можете немного украсить его лентой для васи. Спрячьте шнур и электрические розетки в симпатичную плетеную корзину и поместите ее под стол или подставку под телевизор. Просто свяжите их все вместе с помощью стяжки-липучки и проденьте их через ручки корзины сзади

Аккуратно соберите все провода под консолью телевизора; свяжите их вместе с помощью шнуров на молнии, а затем используйте настенный сетевой фильтр для одновременного подключения нескольких электронных устройств.Сделайте зарядную станцию для обувной коробки с удлинителем, старой обувной коробкой и красочной оберточной бумагой, чтобы избавиться от мусора и создать зарядную станцию для всех мобильных устройств дома. Сделайте книжную зарядную станцию для сотового телефона, чтобы замаскировать заряд телефона на прикроватной тумбочке. Посмотрите другие 15 умных способов скрыть электрические розетки ниже.

Деревянный кабельный органайзер для скрытия электрических розеток

Источник: Pinterest

Трушка в контейнерах для электрического кабеля

Источник: Pinterest

Pop-up Outlets Kitchen Islands

Источник: Pinterest

Розетки в выдвижных ящиках означают, что вы можете убрать весь этот беспорядок с прилавка

Источник: Pinterest

Дверь с отверстием для мыши, скрывающая электрические розетки

Источник: Pinterest

Идея дизайна кухни для скрытия электрических розеток

Источник: Pinterest

Держите шнуры стола вне поля зрения и подальше от дороги

Источник: Pinterest

Спрячьте уродливые шнуры электрических розеток удлинителя в красивой декоративной коробке

Источник: Pinterest

Скрытые электрические розетки, которые выскакивают из ваших столешниц

Источник: Pinterest

Создание зарядной станции внутри ящика с удлинителем

Источник: Pinterest

Классная идея для организации кабелей в домашнем офисе

Источник: Pinterest

Умные способы спрятать электрические розетки

Источник: Pinterest

Умные решения для хранения ваших электрических розеток

Источник: Pinterest

Кабельный органайзер Скрыть все электрические провода и удлинители Высококачественный устойчивый к царапинам органайзер для защиты шнуров

Источник: Pinterest

Подступенка для кровати Подставка для кровати с USB-удлинителем

Источник: Pinterest

Установка системы скрытой проводки кабелепровода

Системы скрытой кабельной проводки широко используются в жилых помещениях, так как они эстетичны.Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Провода устанавливаются в 4 этапа.

Шаг 1: Прокладка электрических каналов в плите

Шаг 2: Прокладка электрических проводов в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки скрытой системы электропроводки из кабелепровода.

Шаг 1: Укладка электрических соединений C в плиту

Панели трубопроводов для домашней электропроводки должны быть толщиной 2 мм и размером 25 мм для труб из ПВХ. Проложите трубы для перекрытий между верхней и нижней арматурой.
Используйте только глубокие распределительные коробки в перекрытиях. Правильно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
Идеально было бы следовать цветовой кодировке кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод.Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров
Тщательно проверьте падение стены и определите толщину бетона.
Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте
Соблюдайте особые меры предосторожности при бетонировании плиты
Заменить все сломанные трубы
Убедитесь, что все стыки водонепроницаемы.
После того, как плита и балка демонтированы, немедленно проложите проводку GI.Задокументируйте любое засорение или альтернативный маршрут для использования в будущем.
Обеспечьте все необходимые рукава в балках, колоннах перед заливкой плиты в соответствии с требованиями по электрике и кондиционированию воздуха
Обеспечьте вытяжные ящики в подходящих местах
Не размещайте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из участков с интенсивным движением, согласно электрическим чертежам

Шаг 2: Прокладка электрических кабелей C в стене

Выполнение скрытых работ по прокладке трубопровода после возведения каменных стен, но до начала штукатурных работ
По окончании схватывания кирпичной кладки выполнить чеканку.В идеале выдерживайте 7-дневный перерыв между двумя действиями
Выполняйте резку стен только стенорезками, чтобы не повредить стены
Закрепите электрические кабелепровода с помощью одобренных зажимов, чтобы обеспечить правильную прокладку и проводку
После закрепления трубопроводов, ящиков и принадлежностей заполните точеную поверхность цементным раствором и оберните сетку для цыплят вокруг трубопроводов
Начните проводку на стене с отметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
Ограничить ширину прорези по количеству каналов
Глубина выемки должна составлять не менее 10 мм от стены кладки, чтобы имелась выемка для кабелепровода.
Убедитесь, что все горизонтальные кабелепроводы проложены прямо на уровне коробки.Кабелепровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что в стене не случайно взят кабелепровод
Не используйте локти или изгибы. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
Не прокладывайте линии электропередач рядом с линиями связи
Проложите кабелепроводы над подвесным потолком с соответствующей опорой. Ни в коем случае не ставьте их на подвесной потолок. Если у вас есть подвесной потолок, закройте вертикальные участки открытыми концами вверху

Шаг 3: Установка задних коробок коммутационных плат

Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстояние и высота от уровня готового пола (FFL)
Убедитесь, что зазор между скрытыми распределительными щитами одинаков.Обеспечьте одинаковое единообразие для всех установок.
Распределительные щиты должны представлять собой готовые металлические ящики модульного типа утвержденного производителя. Закрепите скрытый ящик на 3 мм ниже оштукатуренной поверхности.
Закончите крепление коробки перед штукатурными работами, проводя проводку стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

Шаг 4: Установка распределительных щитов

Скрыть распределительный щит перед штукатуркой
Закрепите коробку DB на правильной линии и выровняйте углубление в кирпичной кладке
Подготовьте коробку в соответствии с проектом, например, зафиксируйте количество кабелепроводов, входящих в распределительную коробку
Поместите трубы ПВХ только через указанные входные отверстия

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешного монтажа скрытой системы электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше об этом.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Как спрятать шнуры развлекательного центра | Руководства по дому

Путаница шнуров позади развлекательного центра может вызвать раздражение глаз, а также стать препятствием для ходьбы в вашем доме.В случае звуковых / визуальных помех или технических трудностей, беспорядок проводов может сделать поиск и устранение проблемы неприятным и трудоемким занятием. Использование нескольких уловок, чтобы скрыть шнуры вашего развлекательного центра, может значительно улучшить ваш домашний кинотеатр.

Организуйте и свяжите

Перед тем, как спрятать шнуры развлекательного центра, аккуратно распутайте их и отделите друг от друга, чтобы было ясно место происхождения и назначения каждого шнура. Начните с отсоединения каждого шнура от розеток и устройств защиты от перенапряжения, чтобы вы могли свободно перемещать их, не натягивая свое оборудование.После того, как все ваши шнуры разделены, свяжите группы связок, выходящие из каждого отдельного устройства, с помощью завязок или стяжек. Для дополнительной организации отдельные шнуры в зависимости от их функции; например, держите аудиошнуры в одной связке, видеокабели – в другой, а шнуры питания – в другой.

Крючки для шурупов, кабельные стяжки, кабельные лотки и рукава

Кабельные стяжки позволяют аккуратно прикрепить шнуры к задней части развлекательного центра, чтобы они оставались аккуратными и незаметными.Также можно использовать кабельные лотки; они прикрепляются под или за вашим развлекательным центром и образуют полку, через которую вы можете пропустить свои шнуры. Крючки для винтов также крепятся за развлекательным центром; используйте крючки, чтобы закрепить длинные кабельные шнуры, чтобы они не касались пола. Кабельные муфты, обычно состоящие из нейлоновых волокон или холста, представляют собой гибкие трубки, которые надеваются на ваши жгуты.

Carpet Camouflage

Если ваш развлекательный центр находится в комнате с ковровым покрытием, осторожно приподнимите края ковра позади развлекательного центра, чтобы подоткать пучки проводов.Перед заменой ковра прикрепите пучки к полу с помощью стяжек; это предотвратит сгруппирование пакетов.

Крышки для шнуров

Крышки для шнуров – удобное решение, если ваш развлекательный центр расположен вдали от электрических розеток. Измерьте необходимую длину крышки шнура, затем протяните шнуры через крышку. Прикрепите покрытие к стене с помощью самоклея. В отличие от гибких кабельных муфт, кожухи можно красить. Раскрасьте покрытие в цвет, который дополнит декор вашей комнаты; это делает кожух шнура больше похожим на молдинг, чем на фурнитуру.

Дизайн интерьера

Используйте советы по дизайну интерьера, чтобы скрыть ваши шнуры, например длинные шторы, высокие растения или декоративные экраны рядом с вашим развлекательным центром.

Беспроводная связь

Вместо того, чтобы прятать шнуры развлекательного центра, перейдите на беспроводную связь и полностью исключите кабели. Вам может потребоваться сначала обновить оборудование, если ваш развлекательный центр еще не оснащен беспроводной технологией.

Ссылки

Писатель Биография

Обрия Троншоу специализируется на темах, связанных с воспитанием детей и бизнесом.Она получила степень бакалавра искусств в области творческого письма в Университете искусства и дизайна Санта-Фе и степень магистра в области творческого письма в Государственном университете Чикаго.

Розетка скрытой проводки: Одноместная розетка скрытой проводки с заземлением, бел/зол duwi ДЕЛЬТА 23542 2 – цена, отзывы, характеристики, фото

Одноместная розетка скрытой проводки с заземлением, бел/зол duwi ДЕЛЬТА 23542 2 – цена, отзывы, характеристики, фото

Этот товар из подборок

Комплектация *

Параметры упакованного товара

Преимущества

Произведено

Розеткп скрытой установки: виды и сферы использования

Устройство и применение

Виды розеточных устройств

Как установить и подключить розетку скрытой

Установка электрических розеток

Как установить розетку в цепь открытой проводки

Установка скрытых розеток

Вариант установки в подрозетник розеток старого типа

Полезные советы как установить и подключить

Как выбрать правильно

Полезная информация по установке и подключению розеток

Розетка скрытой проводки

Советы по монтажу и демонтажу розетки скрытой проводки.

Виды и технические характеристики

Из какого материала изготавливают розетки.

Производители

Пошаговая инструкция монтажа электрической розетки своими руками.

Видео.

Розетка штепсельная с заземляющим контактом открытой и скрытой установки: технические характеристики

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Материалы и конструкции изделия

Штепсельная розетка с заземляющим контактом для открытой проводки

Розетка с заземлением для скрытой проводки IP44

Розетка накладная и врезная — видео обзор

Вывод

Статьи по теме

Оглавление:

Розетка скрытой установки – характеристика

Розетки ip44 скрытой установки – их особенности

Выключатель и розетки скрытой установки: разновидности и свойства

Рекомендации по проведению монтажа скрытой розетки

Инструкция по монтажу штепсельных розеток скрытой установки

Общие требования по установке розеток

Как установить и подключить розетку скрытой – открытой проводки правильно

Установка электрических розеток

Как установить розетку в цепь открытой проводки

Установка скрытых розеток

Вариант установки в подрозетник розеток старого типа

Полезные советы как установить и подключить

Как выбрать правильно

Розетки и выключатели скрытой проводки

скрытая и открытая — ВикиСтрой

Розетка двойная с/з со шторками 16А скрытая установка Белый Schneider Electric Этюд PC16-008B

Двойная электрическая розетка со шторками, с заземлением, скрытой установки Этюд

Безопасность

Удобство монтажа

Маркировка

Оптимальное соотношение цена / качество

Характеристики

Как спрятать кабели в вашем доме (39 способов держать их вне поля зрения)

Как скрыть определенные кабели

Телевизионные кабели на подставке для телевизора

Настенные телевизионные кабели

Компьютерные кабели на столе

Устройства для скрытия кабелей для определенных мест и целей

Варианты скрытия кабелей на полу

Варианты скрытия настенных кабелей

Опции для скрытия настольных кабелей

Беспроводные решения

Как скрыть телевизионные кабели и провода

Скрытие телевизионного кабеля для настенного телевизора

Скрытие телевизионных кабелей в каркасных стенах

Скрытие телевизионных кабелей на стенах с сухой линией и точками и мазками

Скрытие телевизионных кабелей в сплошных стенах / кирпичной кладке

Скрытие телевизионных кабелей в транкинге

Советы по сокрытию телевизионных кабелей

Укоротите все кабели

Подружитесь с кабельными стяжками / стяжками на молнии

Прокладка кабелей снаружи

Прокладывать кабели через другие комнаты / шкафы / гардеробы

Прокладка кабелей под половицами

Спрячьте кабели за обшивкой

Спрячьте кабели за подножками на кухне
