Сборка электрощитов. Правила и схема. Этапы сборки
Современные квартиры оснащаются все большим числом бытовой техники. Для систематизации нагрузки в сети питания, схему цепи необходимо разделить на отдельные контуры, так как при одновременном включении нескольких мощных устройств, нагрузка в цепи может распределиться неравномерно, что создаст неблагоприятные условия работы сети.
Для решения этой задачи как нельзя лучше подходит такое устройство, как электрический щит. В нем можно свести все цепи питания бытовых устройств, установить в него электросчетчик, автоматы защиты от токовой перегрузки и удара током человека. Установить и собрать такой электрический щит можно самостоятельно, имея в наличии бытовые инструменты и обладая основами знаний электротехники.
Виды щитов
Электрические щиты можно разделить на виды по материалу изготовления:
- Металлические.
- Пластиковые.
Кроме этого щиты разделяют на виды по конструктивному исполнению:
- Накладные.
- Встроенные.
На практике встроенные щиты удобнее, так как они экономят место. Щиты закрепляют с помощью дюбель-гвоздей или саморезов.
Отечественные производятся с высоким качеством, не уступающим зарубежным аналогам. В комплект щитов обычно входит крепежная рейка, нулевая и заземляющая шины. Сборка электрощитов может осуществляться по различным схемам.
Электрический щит включает в себя:
- Корпус.
- Электрические автоматы.
- Счетчик энергии.
- Монтажные провода.
- Клемники.
Сборка электрощитов должна производиться по определенным правилам, так как от этого зависит электробезопасность жильцов квартиры.
Требования и правила сборки электрических щитов:
- Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
- Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
- На корпусе щита должно быть обозначение с указанием номинального напряжения.
- Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
- Корпус и дверцы подключаются к заземлению в обязательном порядке.
- Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
- При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.
На дверцу наклеивается электрическая схема системы электропроводки для удобства пользования и возможности дальнейшей модернизации.
Создание схемыСхема необходима для наглядного представления расположения электрических устройств, модернизации электросети в будущем, или для проведения ремонта. Есть некоторые советы по составлению электрических схем:
- Электрические автоматы должны быть установлены для бытовых электрических устройств большой мощности.
- Каждая комната на схеме выделяется отдельной группой. Если в комнатах небольшое количество устройств, то можно в одну группу объединить две комнаты.
- УЗО монтируют на группу автоматов, учитывая общую нагрузку. Например, автоматы одного этажа соединяют с УЗО на 30 мА.
- Для влажных помещений монтируется дополнительное устройство защитного отключения на 10 мА.
- Каждый этаж оснащается защитным устройством от повышенного напряжения.
- Если в дальнейшем возможно изменение схемы, то устанавливают резервные автоматы.
- При распределении автоматов по схеме необходимо следовать принципу временной и токовой селективности. Это значит, что при аварийной ситуации автоматы сработают не в цепи всего дома, а конкретного помещения.
Монтаж щита
Чаще всего монтаж и сборка электрощитов производится в квартире возле входной двери в нише. Если нет такого места, то на стену навешивают внешний щит, либо выдалбливают в стене проем.
Щиток устанавливают так, чтобы для его обслуживания был удобный доступ. Расстояние от пола до щита рекомендуется 1,5 метра. Верхний ряд автоматических выключателей располагают на уровне глаз.Для монтажа щита в деревянном доме чаще всего выбирают электрощиты навесного вида, имеющие защиту от влаги и пыли.
Электрощит оснащается замком для исключения доступа детей.
Сборка электрощитовПеред началом работы необходимо провести подготовку:
- Обеспечить освещение рабочего места.
- На рабочем столе расположить материалы и инструменты.
- Поместить схему сборки на удобном для работы месте.
- Обесточить кабель ввода питания.
Сборка делится на несколько этапов:
- Предварительная сборка:
— На стенках корпуса удалить заглушки.
— Установить крепежные рейки.
— Установить шины нейтрали и заземления.
— Демонтировать дверцу.
— Установить монтажные кронштейны.
— Корпус временно закрепить на место для проверки качества подготовленной ниши.
— Снять корпус и положить на рабочий стол, так как производить сборку электрощита на столе будет удобнее.
- Подготовка проводки:
— заключается в подгонке их по длине. При этом необходимо сделать запас длины для удобного подключения к автоматам и шинам.
- Укладка проводов на место:
— Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.
- Крепление автоматов и УЗО:
— На DIN-рейке зафиксировать устройство защиты, автоматические выключатели, электросчетчик и другие устройства. Не обязательно монтировать сразу все автоматы. Можно подключать устройства поочередно, по мере фиксации на рейке.
Подключение проводов:
— выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево.
— Все загибы проводов производить под прямым углом.
— При недостатке места провода проложить за рейкой крепления.
— На концах проводов удалить изоляцию на длине 1 см. При использовании многожильных проводов на их зачищенные концы надеть специальные наконечники и подключить к автоматам, затянув клеммы с необходимым усилием.
— При подключении проводов необходимо учесть, что питание на автоматический выключатель всегда подходит сверху, а отходит снизу.
— Для проверки надежности соединения, необходимо рукой пошевелить провод. Если крепление надежное, то провод не должен перемещаться в затянутой клемме. В противном случае необходимо затянуть клемму сильнее.
— Изоляция провода не должна быть зажата клеммой.
— Провода собрать в пучки и зафиксировать пластиковыми стяжками.
- Подключение кабеля ввода:
— Кабель ввода питания подключить к верхним клеммам основного автомата.
— Жилу заземления подключить на заземляющую шину.
— Фазу и ноль от автомата подключить на счетчик.
- Заключительный этап:
— После окончания работы произвести проверку работы системы, поочередно подключая линии с нагрузками.
— При отсутствии проблем питание подключить полностью.
— Маркировать автоматы.
— Установить на место дверцу электрощита и приклеить на нее схему с внутренней стороны.
Правильная сборка электрощитов дает гарантию исправного многолетнего функционирования. При выборе элементов щита не рекомендуется останавливаться на дешевых моделях. Только качественные составляющие электрощита могут обеспечить электробезопасность.
Особенности сборки электрощитовНекоторые мастера, заземление соединяют с нулевым проводом. В таком случае при отгорании нулевого проводника в электрощите, на корпус электрического устройства может прийти напряжение 220 вольт, что создаст опасность для человека. Поэтому такое соединение запрещается.
Кабель питания состоит из трех разноцветных жил. Фазный проводник может быть коричневым, красным или белым. Его соединяют с вводом автомата защиты. Ноль (провод синего цвета) соединяют с нулевой шиной. Желтый проводник с зеленой полоской подключают на колодку заземления. В помещениях производится подобное подключение. Отличие состоит в том, что провод фазы подключается к автомату с нижней стороны.
Сборку электрощитов произвести значительно проще, если весь ряд автоматов в верхней части соединить друг с другом специальными шинопроводниками, которые называют «гребенками». При их выборе в торговой сети необходимо обратить внимание, чтобы их сечение было больше 10 мм2. Соединение такими гребенками намного надежнее, чем проводниками. Гребенки по невысокой цене продаются из-за малого сечения жилы, об этом не следует забывать.
Удобным вариантом подключения является разделение автоматов на отдельные контуры. При аварии можно всегда отключить один контур, не затрагивая работу других контуров.
Рекомендуется разбивать схему на следующие контуры:
- Розетки по отдельным комнатам.
- Приборы освещения по комнатам.
- Отдельные ветки для подключения электроплиты, стиральной машины, водонагревателя и т.д.
Наиболее мощные автоматические выключатели монтируются ближе к основному автомату. В частном доме нередко используется трехфазный ввод питания, в отличие от городских квартир. В таком случае автомат ввода должен быть 4-полюсной конструкции для возможности полного отключения всей электропроводки. Все фазы маркируются по цвету для облегчения установки и обслуживания.
Сборка электрощитов 3-фазного питания в частных постройках осуществляется с равномерным распределением по фазам, во избежание возникновения перекоса фаз, так как потребителями могут являться мощные бытовые устройства, розетки, освещение. Отдельными цепями подключаются потребители, требующие для работы три фазы.
Сборка электрощитов должна обеспечивать:
- Возможность обесточивания всей сети.
- Контроль потребления электроэнергии.
- Защита от удара током и перегрузок.
Похожие темы:
ГРЩ, шкафы автоматики, АСУ, шкафы для СКС и ЦОД
Производственный участок по сборке унифицированных электротехнических шкафов работает с 2002 года и предлагает полный комплекс услуг по производству шкафов для распределения и управления электроснабжением — от проектирования до сервисного обслуживания
Сборочный цех ICS предлагает следующие услуги в области электрщитового производства:
- проектирование электрических щитов по схемам заказчика
- производство вводно-распределительных устройств ВРУ до 2000А, щитов автоматики и управления, щитов распределительных,
- производство щитов контроля и учета электроэнергии АСКУЭ
- производство шкафов АСУ ТП и автоматики инженерных систем зданий
- изготовление жгутованных кабелей для силовых и распределительных шкафов, а так же исполнительных устройств с компактным размещением оборудования;
- тестирование и проверку силовых и распределительных щитов сторонних организаций;
- установка и монтаж на объекте изготовленных щитов;
- сервисное и постсервисное обслуживание на объекте собранных щитов.
Инженерная группа оказывает поддержку на объекте при монтаже изготовленного оборудования. Для удобства клиентов на собственном складе Компании ICS всегда находятся более 10 000 наименований необходимых изделий и материалов. Применяемые материалы имеют необходимые сертификаты РФ. Специалисты компании осуществляют строгий контроль над всем процессом изготовления продукции и обязательную проверку самой продукции на соответствие мировым стандартам качества. На собранную продукцию выдаются гарантийные обязательства, прилагается паспорт изделия.
Участок сертифицирован органом по сертификации электрооборудования АНО “Центр сертификации электрооборудования “Электропривод” в соответствии с Госстандартом РФ для серийного выпуска комплектных низковольтных устройств типов ГРЩ, ВРУ, ЩР и ШУ в соответствии с с ГОСТ Р 51321.1-2007.
На предприятии есть все необходимые условия для обеспечения соответствия выпускаемой продукции требованиям Технического регламента Таможенного союза “О безопасности низковольтного оборудования” ТР ТС 004/2011, проводятся приемосдаточные и периодические испытания силами собственной зарегистрированной электролаборатории. Средства измерений проходят периодическую поверку. Маркировка продукции и эксплуатационные документы также соответствуют требованиям Технического регламента Таможенного союза “О безопасности низковольтного оборудования” ТР ТС 004/2011 статья 5.
Преимущества нашего сборочного производства:
- Собственный штат профессиональных инженеров и монтажников с огромным опытом
- При наивысшем качестве исполнения цены на изготавливаемую продукцию могут быть предложены как в бюджетном, так и дорогом сегментах
- Комплектация и сборка изделий осуществляется как по документации заказчика, так и по проектам, разработанным инженерной группой цеха или проектным департаментом группы ICS
- Возможность интеграции в проекты стороннего оборудование (коммутаторы, кроссы, компьютеры)
- Продуманная логистика и доступность собственных складских запасов
- Внутренняя эргономика изготовленной продукции, удобство размещения оборудования для последующей эксплуатации
- Стендовое изготовление жгутованных кабелей
- Всестороннее тестирование выпускаемой продукции, включая термографические обследования собранных изделий под нагрузкой
- Обеспечение полным комплектом документации на собранную продукцию
Помимо обязательных электрических испытаний в лаборатории цеха имеется возможность проводить дополнительные испытания и диагностировать не только отдельно собранное изделие, но и систему в целом. Например, производится термографическое обследование собранного изделия под нагрузкой.
Также на базе сборочного участка осуществляются сборки телекоммуникационных шкафов для структурированных кабельных систем (СКС) и шкафов центров обработки данных (ЦОД)
. При разработке шкафов ЦОД используется методика CFD моделирования рабочих режимов оборудования в шкафах.Запросить коммерческое предложение на производство электротехнических щитов, шкафов автоматики и сопутствующую продукцию:
Сборка электрических щитов (щитов управления и автоматики)
В простейшем исполнении электрощит служит для снабжения сети, которая в дальнейшем питает осветительные приборы, розетки и другие бытовые устройства. По мере расширения спектра электроприемников может потребоваться более сложная модель, которая позволит реализовать групповое распределение энергии. Это уже аппараты с широкими возможностями коммутации, которые работают с отдельными категориями розеток, светильников и стационарных электроприборов. Для понимания, какие задачи может выполнять распределительный щит электрический, стоит шире рассмотреть организацию энергоснабжения. Один модуль может обслуживать не только квартиру, но и все здание. В данном случае уже можно говорить о том, что щит управляет энергией, поступающей на отдельные аппараты, которые охватывают свои зоны обслуживания.
Что такое щит управления
Щит управления – это готовое решение для инженерных систем (вентиляции, отопления, насосного оборудования) по контролю, управлению и мониторингу контрольно-измерительных приборов (датчики и реле температуры, датчики и реле давления) и исполнительных механизмов (электроприводов, частотных преобразователей, смесительных узлов). Такой элемент обязателен в вентиляционных и отопительных системах, а также без него не обойтись в технологических процессах.
Типы электрических щитов
Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.
Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.
Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.
Из каких элементов состоит электрический щит?
- DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу.
- Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений.
- Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть.
- Соединительные провода необходимого сечения.
- Электросчетчик – устанавливается при необходимости.

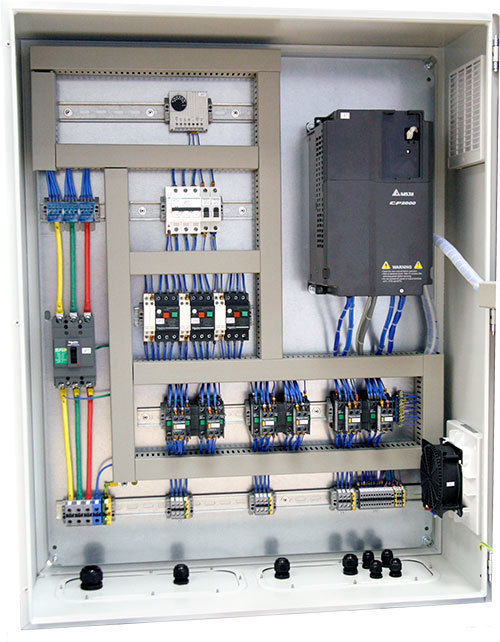

Сборка щитов управления и автоматки
