Телевизоры и мониторы.

Телевизоры и мониторы.

Практические советы по ремонту телевизоров и мониторов.

(1-100)

(Последние изменения внесены 05.06.2002.)




1. Gold.Star. CKT2190. Телевизор не включается, напряжение 115в. сильно занижено, внешне сгоревших элементов нет. При проверке блока питания нагруженного лампочкой 220в 60вт, напряжение оставалось заниженным. Был неисправен конденсатор 33мкф 160в. После замены, напряжение стало в норме.


2. COLORMAT 4610 производство DDR. Телевизор не включается, горят предохранители. В блоке питания были заменены следующие элементы: R021-270 ом, R022-2,7 ом, VT003-SD335 на КТ816, VT004-SD336 на КТ817, VT005-SU169 на КТ846В. И в строчной развертке R620-2,2 к, VT602-SU160 на КТ838А.


3.

SAMSUNG CK5379ZR. При переключении программ настройка не сохраняется. Была заменена микросхема памяти 24C04PC. Замена была произведена на микросхему 24C04A, после чего настройка не сбивалась, но в меню исчез русский язык.


4. PANASONIC TX21K1T. При включении телевизора и при переключении программ пропадает цвет на 5-10 минут, в верхней части экрана видны красные вспышки. Избавиться от дефекта удалось после установки C-120пф, с 15 ножки TDA8395P, на землю. Этот дефект был устранен в нескольких телевизорах с данной микросхемой.


5. JVC AV-G290MX. Нет звука в одном из динамиков. Неисправна микросхема TA8216H. Но при подаче пониженного питания, а именно 12 вольт, работу микросхемы удалось восстановить.


6.SAMSUNG CS-721APTR. Телевизор не включается, блок питания входит в защиту. При проверке блока питания на внешнюю нагрузку выяснилось, что защита срабатывает от слишком большой и слишком маленькой нагрузки.

В таких телевизорах при проверке блоков питания их надо нагружать лампой 220 вольт 150-200 ватт. При дальнейшей проверке был обнаружен неисправный импульсный трансформатор в строчной развертке. Для проверки я использовал импульсный тр. МИТ-3, соединив две его обмотки последовательно и включив их в качестве первичной, а оставшуюся одну обмотку в качестве вторичной, телевизор стал включаться нормально. Родной трансформатор был затем перемотан.


7. FUNAI 2000MK10. Через 15-20 минут телевизор выключается. После замены оптрона PC817, дефект был устранен.


8. FUNAI 1400MK10. Телевизор не включается. В данном телевизоре пришлось заменить защитный стабилитрон на 33 вольта, выходной транзистор строчной развертки, и процессор L7PAL-2ND.


9. FUNAI 1400MK8 с ТХТ. Периодически пропадает изображение, экран затемнен, регулировка громкости отсутствует. Неисправна микросхема стабилизатора напряжения, 5 вольт, питание телетекста ( вместо 5 вольт было 3,6 вольта ), что приводит к ложному переключению с вывода ” ОКНО” на видеопроцессор.


10. HITACHI. Звук искажен, слышен рокот. Непропай кварцевого резонатора 500 Кгц в конвертере.


11. FUNAI 2000MK3. Через 5-10 минут работы, экран становится ярко зеленым, видны линии обратного хода. Замыкание катода с подогревателем ( нужна замена кинескопа ). Выйти из положения удалось запитав накал через разделительный трансформатор, намотанный на ферритовом кольце. Рекомендации по изготовлению такого трансформатора были приведены в журнале “РАДИО”. После такой переделки телевизор работает удовлетворительно.


12. ORION T20MS. После ремонта в мастерской, где была заменена микросхема в блоке питания STK730-080, телевизор проработал один вечер. При обследовании выяснилось, что повторно сгорела микросхема и еще был обнаружен пробитый стабилитрон D507 на 7,5 вольт, ( что видимо и явилось причиной выхода из строя микросхемы ). Стабилитрон был заменен на отечественный двуханодный и для нормальной работы блока питания пришлось подобрать резистор R510, так как ток стабилизации данного стабилитрона несколько отличался от родного, и напряжение на выходе блока питания было занижено.


13. LG 21D30. Нет изображения с эфира. По низкой частоте все нормально. Неисправна микросхема TDA8362B.


14. Gold Star CF21D16. Через 5-20 минут работы пропадает звук. После замены KIA4558P – все нормально.


15. AKAI 217. Нет красного цвета. Проверка осциллографом показала что нет сигнала на выходе TA8759BN. После замены микросхемы, красный цвет появился.


16. MITSUBISHI 14MS. Не запоминает программы. Неисправна микросхема памяти 24C04P. После замены все нормально.


17. SAMSUNG 5385. Самопроизвольно меняется яркость. Неисправен строчный трансформатор FS20A001. После замены телевизор работает нормально.


18. TELEFUNKEN MP284C. После 5-10 минут работы, а иногда сразу после включения, телевизор начинает перебирать каналы. В данной модели в блоке управления применена пленочная клавиатура, в которой произошло замыкание. Клавиатура склеена из двух слоев, надо аккуратно разделить клавиатуру, и промыть контакты бензином, после чего клавиатура будет работать нормально.


19. HORIZONT 54 CTV-655-1S-5. Нет кадровой развертки – горизонтальная полоса. Сгорел резистор R714 – 1ом, и пробит диод VD712.


20. SONY 21MI, FUNAI TV2000A-MKII. В течение месяца в ремонт поступило два телевизора SONY и один FUNAI с одной и той же неисправностью, после 1-2 минут работы в кинескопе происходило замыкание накала на модулятор, в одном TV на синий в двух на зеленый (экран светится ярко одним цветом и видны линии обратного хода). В TV SONY срабатывала защита и он отключался. Восстановить нормальную работу TV удалось путем намотки дополнительной накальной обмотки прямо на сердечник ТДКС (обмотка содержит 3,75 витка, провод МГТФ, закрепить клеем или мастикой). Питание накала надо подать через ограничивающий резистор примерно 0,5 ом. Все три TV работают нормально, качество изображения не стало хуже.


21. Gold.Star. CF-21A90Y. Экран яркий, видны линии обратного хода, изображение просматривается, но нет фокусировки. Неисправность в панельке кинескопа, окислился и рассыпался вывод фокусирующего электрода в самой панельке. После замены панельки фокусировка заработала, но линии обратного хода и яркое свечение экрана не исчезло. Для отыскания неисправности был отключен вывод -Y на плате кинескопа. Изображение появилось, но насыщенность была минимальной. Дальше была проверена цепь -Y, выяснилось, что Q505 пробит (коллектор-эмиттер) A1266, была произведена замена на КТ361Г. TV заработал исправно.


22. AKAI 217. Телевизор не включается. Пробит транзистор в строчной развертке D1555. После его замены защита вновь срабатывала. После тщательной проверки выяснилось, что замененный транзистор имеет дефект, а именно, сквозь пластмассовый корпус транзистора проступает металлическая частичка, которая имеет контакт с коллектором транзистора, а т.

к. транзистор прикручен к радиатору соединенному с общим проводом, то происходит замыкание и срабатывает защита. Для устранения замыкания, между корпусом транзистора и радиатором, была проложена прокладка из слюды.

Подлесских А.А.


23. AKAI CT2107D. Телевизор не включается. Неисправен блок питания, емкость C917 – 100мкф. 160 вольт взорвалась, защитный стабилитрон ZD401 на 12 вольт пробит, резистор R421 на обрыве. После замены всех деталей TV был включен, вместо нагрузки подключена лампа 220 вольт 60 вт. При замере напряжения во вторичной цепи вместо 115 вольт было 210 вольт. Высох электролит C911 – 47мкф. 50 вольт. (Вместо ZD401 на 12 вольт, установлен КРЕН8Б, включен вместо резистора R419 – соблюдая вход и выход).


24. SONY KV-M2540K. При включении светодиод моргает 13 раз и телевизор не включается. Непропай в селекторе каналов.

Полные рекомендации по устранению данной неисправности были приведены на http://www. telemaster.ru/ в разделе “Секреты ремонта”.


25.Gold.Star. CKT2190. Есть такие же ORION, ORSON и SUPRA. Поначалу дефект С807S 33мкФ 160В проявляется размытостью верхней части изображения, которая с прогревом может исчезать.
У телевизоров этого типа чаще всего встречается 4 типа неполадок:
1. “Юбки” в пайках БП, особенно у ТПИ. ТВ работает, но внезапно выключается. Скорее всего заодно надо вычистить пыль (перегрев).
2. Теряется емкость конденсаторов на сетевой стороне БП. После полного отключения сети БП долго “заводится” (1мин…3часа), через годик, у терпеливых хозяев, перестает совсем. Обычно емкость на питании TDA4601.

3. С807 (см. выше)
4. Обрываются предохранительные резисторы 1 Ом у вторичных обмоток ТПИ. ТВ не включается, из ТПИ может быть слышно гудение. Для начала просто заменить.

Псарев Дмитрий. [email protected]


26. GRUNDIG T55-640 OIRT. Не работает диапазон 6-12 к. и ДМВ. Неисправен селектор каналов. Устранил, путем подачи сигнала через С = 10 пф., прямо с антенного гнезда, минуя первый транзистор, на следующий каскад селектора. Качество изображения и чувствительность телевизора после такой переделки осталась отличной, и даже не сказалась на работу телетекста.


27. Gold Star. CKT-9822. Телевизор не включается. Первое, что нужно проверить, поступает ли питание на микросхему TDA4605 – 3 ножка, частая неисправность обрыв резистора R805 – 820 ком. Если телевизор включается, но слышен рокот, скорее всего высох C805 – 47х16 вольт. Если блок питания исправен, а генератор строк не работает, замените C407 – 2700 пф. (очень частая неисправность). Очень часто в данном телевизоре, видимо из-за статики, стираются данные в микросхеме памяти MDA2062, и TV на всех каналах работает в режиме AV. Микросхему легко перепрограммировать с помощью пульта ДУ, впаяв дополнительную кнопку SB между 15 и 23 выводами микросхемы пульта.

Программу смотри на рисунке.


28. SAMSUNG SyncMaster 500s монитор. При включении экран не светится, периодически мигает желтым цветом индикатор включения, слышно характерное “цыканье”. Проверьте цепи питания строчной развертки: выпрямительный диод, конденсатор , выходной транзистор строчной развертки Q409, демпферный диод D412, диодный модулятор D404, D405, транзисторные ключи Q411, Q412.  Особо тщательно необходимо проверить каскад на транзисторе Q413. Часто бывает, что из-за неисправности этого ключа выходит из строя выходной каскад строчной развертки. Желательно, чтобы этот транзистор был IRF640, поскольку он держит ток до 18А.

Влодек Александр AKA UT5UJX [email protected]


29. Метод проверки сплит-трансформаторов. Хочу поделиться простым и надежным (100%) ! методом проверки сплит-трансформаторов в TV, мониторах и т.д. Для этого используем коллекторную обмотку трансформатора. На нее подаем прямоугольные импульсы 1-10 Кгц небольшой амплитуды (я использую для этого выход сигнала калибровки осциллографа С1-114). Туда же подключаем вход осциллографа и по полученной картинке делаем заключение. При исправном трансформаторе максимальный размах амплитуды полученных продифференцированных импульсов должен быть не меньше амплитуды исходных прямоугольных. Если сплит-трансформатор имеет короткозамкнутые витки, тогда мы увидим короткие продифференцированные  импульсы амплитудой в 2 и более раз меньше исходных прямоугольных. При небольшом опыте этим методом также можно определять неисправность трансформаторов сетевых импульсных блоков питания. Метод работает и без выпаивания трансформатора (естественно надо убедится в отсутствии К.З. во вторичных цепях окружения).

[email protected]


30. Монитор SAMSUNG CQB4147L. Монитор не включается, слышно характерное цыканье. Пробит транзистор в строчной развертке Q403 BU2508 (можно заменить 2SC5386, 2SC4762), после замены блок питания включился, но растр не появился. Прозвонив элементы обвязки, обнаружил обрыв R465 на 3,3 ома, а также пробитый транзистор Q408 JRF9610. После замены всех деталей, монитор заработал нормально.


31. TV FUNAI 2000A MK7. Телевизор не включается. Довольно частая неисправность у аппаратов старше 4-5 лет. Высыхает емкость в блоке питания C516 220 мкф 6,3 вольта. Лучше заменить 220-470 мкф на 25-35 вольт.


32. TV AKAI CT2107D. Дефект классический в ТВ сгорает защитный стабилитрон на 12В в цепи питания видеопроцессора, обрывается резистор и иногда сгорает транзистор строчной развертки, причина – потеря стабилизации БП. Можно просто заменить вышедшие из строя детали, а в блоке питания заменить обе емкости 47мкф 50в на 100мкф63в. Было отремонтировано более 300 TV.

[email protected]


33. HORIZONT 51CTV-510E. После включения через 5-10 минут, изображение медленно пропадало, экран светится, видны линии обратного хода. При постукивании по ТДКС, изображение восстанавливалось, но через некоторое время все повторялось. Неисправность в плохом контакте регулятора ускоряющего напряжения. По идее нужна замена ТДКС, но при измерении напряжения на ускоряющем электроде кинескопа (вывод 7), было замечено, что при прикосновении щупа вольтметра, изображение сразу восстанавливалось. Был запаян резистор номиналом 6,2 м. с 7 вывода кинескопа на землю. После регулировки ускоряющего напряжения, телевизор прошел испытание на электропрогон в течение 6 часов, качество изображения не ухудшилось. Резистор был оставлен как временная мера.

Тарасов Л.


34. ORION T20MS. TV поступил после мастерской, там два раза меняли транзистор Q402 (D1555) в строчной развертке, и каждый раз после включения он вылетал. Проверив блок питания (с нагрузкой – лампа 220 вольт 60 ватт), убедился, что питание в норме. Для защиты транзистора Q402, на период отыскания неисправности, включил в цепь питания транзистора (вместо резистора R440) эту же лампу. Проверка сигнала на базе транзистора, показала, отсутствие импульсов, как на базе, так и на выходе видеопроцессора TA8867N. Проверив питание на 48 ножке, обнаружил, вместо 8,7 в. – 3,2 в. Отсоединив вывод микросхемы от питания, убедился, что напряжение на стабилитроне D411, стало в норме – 9 в. Был сделан вывод – дохлая микросхема. Заменил на TA8867AN (она даже дешевле). Импульсы на 44 и 46 выводах появились, но высокого напряжения по-прежнему нет. Дальнейшее исследование показало, что неисправен транзистор Q401 (2SC2688L). После замены TV заработал.


35. FUNAI TV-2000A MK7. На изображении слева, затухающие черные и белые вертикальные полосы, примерно на четверть изображения. Причина – высохла емкость C260 – 1 мкф. х 250 В. Заменить лучше на 2,2 мкф х 350 В.


36. FUNAI TV-2100A MK8. Не включается – горит предохранитель. Причина оказалось в пробитом транзисторе Q552 – D2333 (выходной каскад строчной развертки). В этом телевизоре блок питания собран на полевом транзисторе K2056, и отличается по схеме, от TV FUNAI 2000A MK8 в котором может сгореть половина телевизора, а предохранитель будет целым.


37. AKAI 2107D. Узкая горизонтальная полоса. Вылетела микросхема кадровой развертки. Еще в TV нет звука. Вылетел стабилитрон на 12V (аналог КС512) в цепи питания микросхемы ПЧ, вместе с ним, стоящие до него, после строчника выпрямители (детали – R-3e(0,5w), VD…)

[email protected]


38. SONY KV-29E 1R. Телевизор не включается, предохранитель целый. После детальной проверки блока питания, выяснилось, что пробиты два транзистора C4834 (Q602, Q604), транзистор Q615 – C2500, и R601 был на обрыве (0,1 ом). После замены всех перечисленных деталей, блок питания был испытан отдельно от телевизора, в качестве нагрузки, по 135 вольтам, была включена лампочка 220 вольт 100 ватт. Далее блок питания был подключен к телевизору, но вместо предохранителя включена лампа 220 вольт 150 ватт. При первом же включении резистор R601, сгорел вновь, но благодаря лампочке транзисторы остались целыми. После этого был проверен выходной каскад строчной развертки, транзистор Q802 – C3997 оказался тоже пробитым. Удивляет то, что все нагрузки к блоку питания подключены через предохранители, и не один из них не сгорел. После замены резистора и транзистора Q802, телевизор еще раз был включен через лампочку, и только убедившись, что все нормально, предохранитель был установлен на место.


39. SAMSUNG. С печально известным ТДКС FSV-20A001. Периодическое  затемнение экрана. Подозрение конечно на ТДКС. Оказалось глючит SMR.

Струков Анатолий [email protected]


40. FUNAI 2000A MK7. Телевизор не включается с пульта ДУ. С кнопок управления на передней панели телевизор включить можно, но включение происходит не с первого раза. Причина оказалась в потере емкости C344 1000x25V. После замены емкости телевизор стал включатся нормально.


41. NORDMENDE GALAXY 36L. (Shassis F26/TX90). Увеличен размер по вертикали и нет кадровой синхронизации. Кадровую синхронизацию удалось восстановить, заменив конденсатор CL05 1x50V. Размер по вертикали восстановился после замены сгоревших резистора RL24 на 2K2 и диода DL04 – BA157.


42. ELEKTA TV CR 2010N. Телевизор не включается, ток нагрузки – 0.1А – сработала защита блока питания. Меняем негодный электролитический конденсатор 160в 16мкФ на ТВНе; – телевизор запускается, но видна лишь горизонтальная полоса на экране. Всему этому причина – пробитая мик-ма кадровой развертки.

[email protected]


43. FUNAI 2000MK3. Телевизор не включается. Блок питания в норме, замыканий во вторичных цепях нет, транзистор сточной развертки исправен. При отключении строчных отклоняющих катушек, телевизор включился. После снятия отклоняющей системы дефект был сразу обнаружен – прогорели витки в месте приклейки ОС к колбе кинескопа (это уже второй случай). После установки новой ОС, пришлось отрегулировать сведение лучей.


44. WALTHAM TS4351. Телевизор включается, звук есть, экран не светится. При осмотре обратил внимание, что не светится накал. Накальная обмотка на ТДКС оказалась на обрыве. Выпаяв трансформатор, обрыв удалось обнаружить (был оборван провод у самого вывода). Горячим паяльником аккуратно удалил смолу, зачистил и нарастил провод, затем место ремонта залил эпоксидной смолой и после сушки все установил на место. После ремонта накал появился. Телевизор работает нормально.


45. Из практики ремонта телевизора SONY 2100. Случай в общем-то банальный – пробитый выходной строчный каскад, и причина перед глазами – маленькие рыжие тушки, разбросанные в высоковольтных цепях. Меняю на 2SD1555, проверяю обвязку, включаю – работает ровно минуту, затем пробивает снова. Проверяю все по новой, более внимательно, включаю с защитной лампой, все нормально, форма всех сигналов идеальна, как в учебнике. Включаю в штатном режиме – выходной транзистор за 45 сек. разогревается безумно. Задумываюсь. Проверяю (заменой) ТДКС, кинескоп и все что только возможно – результат прежний – транзистор пробивает ровно через 1 минуту. Чувствую, что схожу с ума. И вдруг решил попробовать выходной транзистор с рабочего ТВ. И все пошло. Оказалось что ВСЕ недавно купленные транзисторы 2SD1555 (15 штук) БРАКОВАННЫЕ. Жаль не помню точно где покупал. Я потом попробовал оставшиеся в живых в разных моделях ТВ и мониторов – результат везде один – через минуту перегреваются и выходят из строя. Отличительные признаки: надпись гораздо бледнее чем на всех прочих и ноги миллиметра на 2 короче. Берегитесь подделок! Удачи всем.

Коржов Олег [email protected] kamchatka.ru


46. AKAI CT-2107D. Не запускается БП. Сгорел R 901, жирный стабилитрон ZD 401 ,диод D406, R 419, C912 √47 мкФ заменил на 10мкФ. Строчный транзистор 2SD1555 заменил на 2SD1877. Работает в норме.

Александр Микуляк [email protected]


47. TAURAS 54TC501. Телевизор не включается (горит предохранитель). Неисправен блок питания. Пробит VT6 – BUZ90A, DD5 – КР1033ЕУ5А и диод VD16 – КД226. После замены неисправных элементов телевизор работает нормально.


48. MITSUBISHI CT-21M5E. Телевизор не включается. Пробит выходной транзистор строчной развертки Q552 – BU2506DX. После замены транзистора телевизор нормально включился, однако изображение по горизонтали было сильно растянуто. Измерив напряжение питания строчной развертки выяснилось, что вместо 120В. питание было 150В. При детальном обследовании обнаружен неисправный резистор R954 – вместо 140кОм. резистор имел сопротивление 840кОм. После замены резистора напряжение = 120В. и размер по горизонтали в норме.


49. Gold.Star. CB-28C22X. Узкая горизонтальная полоса. Пробиты 2-стабилитрона 24в, обуглившее R304. После замены стабилитронов – полоса осталась, R304 греется. Заменил вых. к. кадр. разв., TDA8350Q – резистор перестал греться, но полоса по прежнему. (Нужной схемы под рукой как всегда нет). После анализа схемы установил, что на мс кадровой приходит 2 питания: на 4 и 8 ног. По 4 выводу D702 пробит, FR702 обрыв. После замены телевизор заработал. (В интернете документацию на TDA8350Q можно взять на сайте промэлектроники).

Semendiaev Alexandre [email protected]


50. SHARP 21D-SC. Горизонтальная полоса. На принципиальной схеме мс кадровой IXO620, была установлена IXO10???. Заменил на LA7830. Пришлось слегка лишь доработать радиатор.

Semendiaev Alexandre [email protected] ru


51. SHIVAKI STV-209. При максимальном уровне громкости слабый, еле слышно, звук. Сопротивление между 13 выв. ис. ТА8701 и массой = 5 Ом. Пробит диод амплитудного ограничителя внутри ис. Документацию на ТA8701 можно взять на сайте промэлектроники. (звуковой канал данного телевизора построен согласно схемы на 17 стр. тех. документации).

Semendiaev Alexandre [email protected]


52. PANASONIC TC-21L3 RTE. Не выходит из дж. режима. При вкл. в рабочий и выкл. в дж. режимы напряжение на 29 выв. микроконтроллера MN152810TTC3 изменяется от 0 до 5 Вольт. Обнаружил трещину на корпусе транзистора Q803 – 2SC1473. После замены транзистора тв. включился, но теперь уже не выключался в “standby”. Напряжение на 29 выв. микроконтроллера менялось от 0 до 0.5 В. при переключении из раб. в дж. режимы. При проверке установил, что стабилитрон D820 (в цепи базы Q803) имеет незначительную утечку. После замены стабилитрона тв. заработал.

Semendiaev Alexandre [email protected]


53. AKAI 14-21D. К уже опубликованному иннете совету по замене пробитого стабилитрона 12Вольт (питание видеопроцессора) на стабилизатор 7812 и опровержение к тому, что не стоит этого делать, что стабилитрон скорее всего выполняет функцию защиты- Буквально на днях мне попался в ремонт телевизор с установленным вместо стабилитрона 12в v 7812. Неисправность в следующем: завышенное напряжение питания 176 ВОЛЬТ, а отсюда и завышенные все вторичные со строчной развертки, так напряжение питания видеоусилителей составляло 295 ВОЛЬТ вместо 195. Далее пробой в разряднике кинескопа, ТДКС расплавился и имел внутренний пробой. Неисправность в БП из за уже прославленного конденсатора 47/50. Так что не скорее всего, а именно стабилитрон выполняет роль защиты, и при неисправности БП, в случае повышенного напряжения питания, он пробивается тем самым блокирует работу каскадов развертки. Был бы установлен стабилитрон; то если не предотвратить повторный ремонт, то стоимость была бы на порядок ниже.

Semendiaev Alexandre [email protected]


54. PHILIPS 21GX54. Мал размер по горизонтали, заворот изображения сверху, растр еле видно- Uпит. строчной = 75Вольт. Неисправным оказался один из конденсаторов фильтра 100мкФ\160В., причем при проверке его Омметром показывает, что утечки нет, а при включенном тв. заметно грелся.

Semendiaev Alexandre [email protected]


55. TOSHIBA 2812DS. Не включается. КЗ по питанию строчной. Пробой коллекторной обмотки строчного трансформатора на корпус. Марка ТДКС- AT2078/25.

Semendiaev Alexandre [email protected]


56. THOMSON 29MH50N. Не выходит из дежурного режима. Светодиод на передней панели мигает 3 раза. Пробит транзистор усилителя схемы коррекции геом. искажений растра TL003 (BD242C). После замены транзистора, его пробивает сразу же при включении. Неисправным оказался конденсатор на месте перемычки JL915 (утечка, его сопротивление было равным порядка 200кОМ).

Semendiaev Alexandre [email protected]


57. SHIVAKI STV-202M4. В режиме “standby” из динамиков слышен не приятный фон – рокот. Неисправным оказался конденсатор С805 в фильтре питания МС TDA4605 в БП.

Semendiaev Alexandre [email protected]


58. ONWA K-A220. (Схема копия TV AKAI). Телевизор не включается. Напряжение 112В – завышено. Пробит стабилитрон на 12В – ZD401, резистор R421 на обрыве, диод D419 – пробит. В блоке питания была заменена емкость C911- 100мкФ/63В на 220мкФ/63В. Напряжение питания строчной развертки стало в норме. Вместо стабилитрона 12В – установил КРЕН8Б (включен вместо резистора R419 – соблюдая вход и выход). Для защиты в цепь питания строчной развертки включил защитный диод R2M. После замены и установки всех деталей TV заработал нормально.


59. К совету номер53. Справедливости ради. Признаю свою ошибку, стабилитрон не является защитным. Вместе с резистором R405 – обычный параметрический стабилизатор. Не верил этому, даже после опубликованным советам на сайте http://www.telemaster.ru/ до сегодняшнего дня – TV. ELEKTA. (схема один к одному от тв. AKAI). При включении слышны страшные разряды внутри TV. Подвесил питание строчной на лампочку. U = 155В. вместо 114В. После замены конденсатора в БП получил нужное напряжение. Оплавленные и обуглившие ТДКС и панель кинескопа пришлось заменить. Далее после замены стабилитрона ZD404 – 12В, R405 имею в довесок кипящую IC TDA5601K. После ее замены, получил чистый растр, без малейших признаков работы УПЧИ. При дальнейшем поиске обнаружил пробитый стабилитрон ZD306 (5,1В). После замены последнего TV. заработал. Вопреки всем ожиданиям кадровая осталась целой. По совету Михаила Рязанова, доработал TV. лавинообразным диодом типа R2M, как в Фунаях. В этот же день. Следующий заказ. Случайностям в жизни больше не верю. – TV. KITT 14. Все та же Акаевская схема. Темный экран. Высокое есть. Напряжения БП в норме. Добавил ускоряющее напряжение регулятором “Screen”. На экране горизонтальная полоса. Питание микросхемы кадровой в норме. При детальной проверки обнаружил пробитый “прославленный” стабилитрон и оборванный резистор. После их замены TV заработал. Сие означает, что при пробое и обрыве стабилитрона и резистора строчная развертка работает, и в случае неисправности БП, завышенное напряжение сделает черное дело.

Semendiaev Alexandre [email protected]


 60. FUNAI MK7.  Нет приема на первом диапазоне. Второй идет нормально. Первое что на ум приходит – включение диапазона. Однако Vl включается, 12В присутствует. Но на входе включения Vh  при этом не 0в, а немного больше – около 1в – этого оказывается достаточно чтобы первый диапазон не работал. Оказалась большая утечка К-Э транзистора включения диапазона, заменяется на любой маломощный p-n-p.

Коржов Олег [email protected]


 61.PHILIPS 29FL1770/56R. Битый выходной транзистор строчной развертки – BU508AF. После замены, TV работал нормально всего лишь неделю. При более тщательной проверке обнаружил еле заметные кольцевые трещины вокруг выводов вторичной обмотки межкаскадного строчного трансформатора. Хочу отметить, что данный  дефект можно поймать не только в аппаратах Philips.

Semendiaev Alexandre [email protected]


62. AIWA TV-1402, TV-2002. Признаки неисправности могут быть различными, нет цвета, нет или пропадает изображение, нет растра (нет импульсов запуска строчной развертки HOUT). Способ устранения неисправности уже давно опубликованы на многих страничках инета и журналов. Остановлюсь лишь вкратце. Нужно выпаять модуль обработки сигналов изображения “video coder-decoder unit”. Из последнего выпаять все три процессора. Пропаять все перемычки. ( Я пропаиваю всю плату). Желательно установить перемычку отрезком провода между 39 выв. ИС706 и точкой соед. L707 и L708. Устанавливают все на место и TV как правило работает. Недавно столкнулся с неисправностью, которая раньше мне не встречалась. Признаки неисправности периодическое преобладание одного из основных цветов, периодически на экране появляются горизонтальные белые полосы, шириной примерно 0,5см, различной длины. После замены конденсатора С706 – 47/50 восстановилось нормальная работа телевизора. Не стал рисковать и заменил оставшиеся 2 электролитических конденсатора в блоке. На последок хочу отметить, что мне ни разу не попадались неисправные процессоры вышеупомянутого блока.

Semendiaev Alexandre [email protected]


63. SONY 2184MT. Есть растр, нет изображения. При касании вывода IF out тюнера, на экране TV изменялась яркость. Отсюда вывод, что неисправность следует искать в тюнере. Рядом с ИС, внутри тюнера не качественную пайку видно не вооруженным глазом. После пропайки появилось изображение. Не лишним будет напомнить о соблюдении ТБ при проведении ремонта телевизоров этой модели. Модель TV старая, масса TV и горячая земля БП соединены т.е. одно и тоже. Антенный вход тюнера подключен через разделительные конденсаторы которые находятся непосредственно рядом с антенным гнездом TV.

Semendiaev Alexandre [email protected]


64. SONY KV-X2961K, пульт RM831, Chassis AE-2B. После замены ТДКС, мал размер по горизонтали. Для вхождения в сервисный режим нужно выкл. TV сетевой кнопкой. Включают TV удерживая две кнопки на передней панели. В правом верхнем углу появятся ТТ. Нажать кнопку “menu” пульта для вывода меню на экран TV. Кнопками ” +” и ” -” переместить указатель в позицию “DEMO”. Нажать ОК для перехода в следующее меню. Выбрать микросхему соответствующую обозначениям рег. параметров из таблицы
CXA1587 – RGB Джунгли.
CXD2018 – процессор геометрии.
TDA9145 – яркость.
CXA1526, TDA6612 – звук.
В данном случае нужно переместить указатель на CXD2018 и нажать ОК для перехода к следующему меню.
Из следующего меню, для рег. размера изображения по гор. переместить указатель на Hsize, нажать ОК.
Кнопками ” +” и “-” сформировать нужный размер.
Нажать ОК.
Выкл. тв.

Semendiaev Alexandre [email protected]


65.Моноблок AIWA2020 (1400, OTAKE). Включается с 5-6 попытки, работает несколько секунд и отключается. БП на STK730-080. Напряжение на строчную развертку подается через ключ Q509 – и хотя сигнал управления на ключ поступает, открываться он не желает, хотя и исправен. При проверке режимов замечено завышение выходных напряжении (120В вместо 103В) и повышенные пульсации. Дефектным оказался электролит 10х100В в обвязке STK – емкость упала до 6 мкФ (С515). После того как аппарат включился на изображении видна муаровая помеха, цветность включается с большой задержкой, слегка подрагивает звук в режиме видеомагнитофона – потеря емкости С523 (100х16В) до 50мкФ. Про подобный дефект уже писали – я не видел еще ни одного моноблока этой серии где бы этого дефекта не было, просто в начале на него не обращают внимания - грешат или на плохую запись или некачественный прием. Я во всех попавших ко мне моноблоках ее проверяю – и везде она плавно садится – конструктивно расположена неудачно – возле радиатора а запаса по емкости мало, так что лучше ставить  гораздо большего номинала.

Коржов Олег [email protected] kamchatka.ru


 66. AKAI 2107. Недавно попался печально знаменитый AKAI 2107 с проблемным процессором С68224Y – с прогревом индикация сначала изменяла цвет с зеленого на серый, потом переставал слушаться пульта и отключался  в реж.STB – самые типичные глюки для этих процессоров. Микросхема дорогая, и многие клиенты отказываются менять - телевизор то самый народный (в плане цены). Попробовал  прокалить его горелкой как в советах на сайте “Телемастер” – с процессорами телевизоров “Funai” TMP…R214 срабатывает 100% – прекрасно получилось и с этим. После того как микросхема остыла, в работающем телевизоре я нагревал ее феном так, что палец не терпел, а ей хоть бы хны - работает как работала!  Пошел после к знакомому, у которого ТВ работает уже год без задней крышки и с вентилятором, и здесь сработало отлично!

Коржов Олег [email protected] kamchatka.ru


67. Известно, что кинескоп, как и любая другая деталь в телевизоре, подвержен старению. А так как это и самая дорогостоящая деталь, то имеет смысл попытаться продлить его жизнь. Старение происходит не за счет уменьшения толщины катодов, как считают некоторые, а из-за низкой химической чистоты металла, применяемого для изготовления катода, собственно металл выбивается с потоком электронов, переходя на анод и маску кинескопа, а шлаки остаются на катоде.
На импортных кинескопах удалить их стандартными искровыми способами практически невозможно. Я применил разработку, которая позволяет это сделать с помощью плазменного разряда катод-модулятор. Для этого необходимо подать отрицательные импульсы на катод трубки относительно модулятора (частота 2 Кгц, амплитуда 300V, длительность пачки не более 3 сек., скважность импульсов – меандр). Следует помнить, что ток модулятор-катод может составить примерно 2 А и соответственно выбрать схемотехнику. Напряжение на накале кинескопа при восстановлении составляет сначала около 8V (примерно 5 пачек импульсов), затем – 6.3V (около 5-6 пачек импульсов по 3 сек.). Процесс можно наблюдать через горловину кинескопа (образуется красно-желтое свечение в зоне катод-модулятор восстанавливаемой пушки). Этот способ испытан мной на практике и оказался эффективным в 100% случаев.

Схема.

Логинов Вадим [email protected]


68. SAMSUNG CK565BSXR; CK22B5SXR. Посылаю вход в режим сервиса телевизоров на процессоре SAA5291PS-135 память 24C04 пульт управления AA59-10075 или AA59-10076.
1.ТВ в рабочем режиме.
2.Нажать на пульте ” DISPLAY”.
3.Нажать на пульте скрытую кнопку ” FACTORY”.

Альгимантас Яздаускис  [email protected]


69. Попали в ремонт несколько телевизоров с очень похожими неисправностями, хотя все ТВ совершенно отличаются по элементной базе, но подход к поиску неисправности у всех получился совершенно одинаковым, так что образовалось некое подобие методики.
Симптом у всех один – отсутствие кадровой развертки. Проявляться может по-разному, в зависимости от того как реализована схема: ТВ GRUNDIG GR1450 (китайская подделка, что-то типа RECORа) – на TDA3653B и TDA8362 - слабо светится горизонтальная “нитка”, ТВ TOSHIBA 218D7S (TA8403, TA8659) – темный экран, при выключении можно заметить ту же “нитку”. Был еще один старенький, названия не помню – на TA7698 – тоже темный экран, отсутствие кадровой заметно при увеличении “Screen” на ТДКС. При кажущейся простоте ситуации ремонт сначала отнимал массу времени (по причине того что эти телевизоры кто-то уже “поимел” хорошенько, но причину не нашли и бросили). Естественно и кадровую и синхропроцессоры меняли. Так что мне оставалась нудная проверка обвязки…. Проявилась следующая закономерность: синхропроцессоры  участвуют в кадровой развертке 3-мя ногами (питание не считаю) – вывод задающего генератора “пилы”, выход запускающих импульсов на кадровую, и сигнал обратной связи от кадровой к синхропроцессору. Пила на всех была, запускающих импульсов – нет, напряжение обратной связи занижено. Отпаиваю этот вывод от схемы, развертка не появляется, но если касаться отпаянного вывода щупом мультиметра, или просто пинцетом, то “нитка” кратковременно расширяется на 3-5 см, при этом появляются запускающие импульсы. Во всех случаях оказались оборваны обратные связи от выходного каскада к синхропроцессору (треснувшие резисторы или дорожки), что потребовало скрупулезно проползти по плате, прозванивая монтаж и сопротивления. Кстати при работе с TDA8362 пользовался статьями в журнале “Радио” с подробным описанием этой микросхемы, так вот реализация схемы в GRUNDIGе не совпадает по выводам с журнальной, родной схемы ТВ не было, потерял на этом массу времени. В журнале указано соответствие выводов: 44 – запуск К.Р., 43 - генератор пилы, 42 – обр.связь, а на самом деле в телевизоре: 43,42,41 соответственно.

Коржов Олег [email protected]


70. PANASONIC шасси МХ-3. Блок питания не переводится в рабочий режим из дежурного. Вторичные напряжения завышены - вместо 20 и 48 вольт 40 и 98 соответственно, емкости вторичных фильтров полопались. Защитный стабилитрон D835 на 56В лопнул, поэтому блок не стопорился. Виноват оказался конденсатор 47х35, позиционный С805, хотя измеритель емкости показывал его исправность, и в других цепях он работал нормально. После его замены вторичные напряжения пришли в норму, но блок в рабочий режим не переключался, при включении рабочего режима напряжения 20В и 48В падали до 14В и 32В соответственно, питание строчной развертки 90В оставалось в норме. Заметив, что на выходной каскад С.Р. не приходят запускающие импульсы, проверил питание на задающем генераторе +7В на выводе 51  AN5914 отсутствовало, был оборван резистор R535-820 Ом, после замены работоспособность ТВ восстановилась.

Коржов Олег [email protected]


71. WALTHAM TS4351. При включении телевизора слышны разряды высокого напряжения. В затемненном помещении видно, что пробит ТДКС. Была произведена замена ТДКС, вместо 0-2223-074 был установлен аналог HR 7325. Телевизор заработал, но не стало центровки по вертикали. Пришлось подобрать резистор RF03 – по схеме он имеет номинал 2,26 кОм, при подборке установлен 2,75 кОм.


72. AKAI CT-G140D. Телевизор не включается. Слышен свист в блоке питания. Нагрузив блок питания на лампу 220 вольт 100 ватт замерили напряжение - вместо 115 вольт – 200. Высох C508 – 47x50V. Для надежности лучше поменять и второй конденсатор в первичной цепи блока питания C509 – 10x50V. После проверки блока питания, была произведена диагностика выходного каскада строчной развертки (вышел из строя транзистор D1555). После замены телевизор включился, изображение появилось, но при переводе телевизора в дежурный режим, экран продолжал светиться. Причиной были пробитые транзисторы Q506 – 2N5401 и Q507 – BUT11AX. После замены все работает нормально.


73. ELEKTA CTR 1466DS. Телевизор произвольно выключается. Причина - кольцевые трещины в местах пайки ТДКС.


74. SONY KV-25T1R. Телевизор проработал 4 года 10 месяцев без неполадок. Однажды при включении не включился, светодиод выдавал 6 миганий. Оказалось - вышла из строя микросхема ТСА5512 в тюнере. После ее замены телевизор заработал без проблем, даже настройки каналов не пришлось восстанавливать.

  nva [email protected]


75. Gold.Star CKT-2090. Телевизор не включается. Частая неисправность данной модели – сохнут электролитические конденсаторы в первичной цепи блока питания. Для надежности рекомендую заменить сразу три штуки – это: C801 – 10мкФ. 16В., C807 – 33мкФ. 10В. и C815 – 4,7мкФ. 50В.


76. SONY KV-2965, KV-2585, KV-2100 и другие модели телевизоров, в которых установлен модуль радиоканала IFD-380A, выполненный в металлическом корпусе. Постоянно повторяющийся дефект, проявляющийся как уход АПЧГ, хрип звука, пропадание изображения при работе с антенного входа. Причина – некачественная пайка. Лечение - выпаять модуль, вскрыть, пропаять все подозрительные места.

Сергей Прохоров [email protected]


77. GRUNDIG T55-640 OIRT. Телевизор поступил в ремонт со следующей неисправностью: не настраивается на новые станции, регулировки громкость, яркость и насыщенность регулируются в ограниченном режиме. Проанализировав ситуацию решили попробовать войти в сервисное меню.   Для входа в сервисное меню необходимо нажать на пульте кнопку “i” и в это время включить на панели телевизора клавишу сеть. Появится следующее окно меню.

SERVICE
HOTEL ON
HORIZ. POSITION
AGC AUTOMATIC
V < > I

Если в строке HOTEL будет ON, то доступна регулировка яркости, контрастности, насыщенности и громкости в установленном заранее пределе. В положении OFF доступны все окна меню полностью.
Был просто-напросто включен режим “HOTEL” который ограничивает регулировки для пользователей. Самое интересное, что о данном режиме в инструкции на телевизор ничего не сказано.


78. SAMSUNG CK5051M. С прогревом пропадает изображение, экран становится темным. Причина в кольцевых трещинах на плате кинескопа – вывод накала на панельке.


79. WALTHAM TS4351. Нет изображения и звука, экран светится, видны линии обратного хода. Неисправна TDA2451-2, после замены изображение и звук появились, но линии обратного хода были по прежнему видны. Пропал контакт в разъеме на кабеле соединяющем плату блока цветности с платой кинескопа (кстати, это болезнь данных телевизоров) . Кабель плоский, соединяется с разъемом без пайки, и со временем контакт пропадает. При ремонте советую, разобрать разъем и припаять контакты к проводам кабеля (желательно эту операцию произвести со всеми разъемами такого типа в этом телевизоре), после этого собрать разъем и можно на всегда забыть о таких неисправностях в данном телевизоре.


 80. Телевизоры серий “СЕЛЕНА” и “ГОРИЗОНТ” с МП-405. Дефект проявляется как неустойчивое включение аппарата из дежурного режима и отключение с погасанием светодиодного индикатора из рабочего режима. Дефект заключается  в ухудшении контакта в конденсаторе (220мкФ х 350В ) обычно синего цвета , сетевого выпрями

Альберт Фехретдинов, e-mail

  • Page 2 and 3: 2 Секреты ремонта т
  • Page 4 and 5: 4 Секреты ремонта т
  • Page 6 and 7: 6 Секреты ремонта т
  • Page 8 and 9: 8 Секреты ремонта т
  • Page 10 and 11: 10 Секреты ремонта т
  • Page 12 and 13: 12 Секреты ремонта т
  • Page 14 and 15: 14 Секреты ремонта т
  • Page 16 and 17: 16 Секреты ремонта т
  • Page 18 and 19: 18 Секреты ремонта т
  • Page 20 and 21: 20 Секреты ремонта т
  • Page 22 and 23: 22 Секреты ремонта т
  • Page 24 and 25: 24 Секреты ремонта т
  • Page 26 and 27: 26 Секреты ремонта т
  • Page 28 and 29: 28 Секреты ремонта т
  • Page 30 and 31: 30 Секреты ремонта т
  • Page 32 and 33: 32 Секреты ремонта т
  • Page 34 and 35: 34 Секреты ремонта т
  • Page 36 and 37: 36 Секреты ремонта т
  • Page 38 and 39: 38 Секреты ремонта т
  • Page 40 and 41: 40 Секреты ремонта т
  • Page 42 and 43: 42 Секреты ремонта т
  • Page 44 and 45: 44 Секреты ремонта т
  • Page 46 and 47: 46 Секреты ремонта т
  • Page 48 and 49: 48 Секреты ремонта т
  • Page 50 and 51: 50 Секреты ремонта т
  • Page 52 and 53:

    54 Секреты ремонта т

  • Page 56 and 57:

    56 Секреты ремонта т

  • Page 58 and 59:

    58 Секреты ремонта т

  • Page 60 and 61:

    60 Секреты ремонта т

  • Page 62 and 63:

    62 Секреты ремонта т

  • Page 64 and 65:

    64 Секреты ремонта т

  • Page 66 and 67:

    68 1.9 GRUNDIG Секреты ре

  • Page 70 and 71:

    70 Секреты ремонта т

  • Page 72 and 73:

    72 Секреты ремонта т

  • Page 74 and 75:

    74 Секреты ремонта т

  • Page 76 and 77:

    76 Секреты ремонта т

  • Page 78 and 79:

    78 Секреты ремонта т

  • Page 80 and 81:

    82 Секреты ремонта т

  • Page 84 and 85:

    84 Секреты ремонта т

  • Page 86 and 87:

    86 Секреты ремонта т

  • Page 88 and 89:

    88 1.12 NEC Секреты ремо

  • Page 90 and 91:

    90 Секреты ремонта т

  • Page 92 and 93:

    92 Секреты ремонта т

  • Page 94 and 95:

    96 Секреты ремонта т

  • Page 98 and 99:

    98 Секреты ремонта т

  • Page 100 and 101:

    100 Секреты ремонта

  • Page 102 and 103:

    102 Секреты ремонта

  • Page 104 and 105:

    104 Секреты ремонта

  • Page 106 and 107:

    106 Секреты ремонта

  • Page 108 and 109:

    110 Секреты ремонта

  • Page 112 and 113:

    112 Секреты ремонта

  • Page 114 and 115:

    114 Секреты ремонта

  • Page 116 and 117:

    116 Секреты ремонта

  • Page 118 and 119:

    118 1.17 POLAR Секреты ре

  • Page 120 and 121:

    120 Секреты ремонта

  • Page 122 and 123:

    124 Секреты ремонта

  • Page 126 and 127:

    126 Секреты ремонта

  • Page 128 and 129:

    128 Секреты ремонта

  • Page 130 and 131:

    130 Секреты ремонта

  • Page 132 and 133:

    132 Секреты ремонта

  • Page 134 and 135:

    134 Секреты ремонта

  • Page 136 and 137:

    138 Секреты ремонта

  • Page 140 and 141:

    140 Секреты ремонта

  • Page 142 and 143:

    142 Секреты ремонта

  • Page 144 and 145:

    144 Секреты ремонта

  • Page 146 and 147:

    146 Секреты ремонта

  • Page 148 and 149:

    148 Секреты ремонта

  • Page 150 and 151:

    152 Секреты ремонта

  • Page 154 and 155:

    154 Секреты ремонта

  • Page 156 and 157:

    156 Секреты ремонта

  • Page 158 and 159:

    158 Секреты ремонта

  • Page 160 and 161:

    160 Секреты ремонта

  • Page 162 and 163:

    162 Секреты ремонта

  • Page 164 and 165:

    166 Секреты ремонта

  • Page 168 and 169:

    168 Секреты ремонта

  • Page 170 and 171:

    170 Секреты ремонта

  • Page 172 and 173:

    172 Секреты ремонта

  • Page 174 and 175:

    174 Секреты ремонта

  • Page 176 and 177:

    176 Секреты ремонта

  • Page 178 and 179:

    180 Секреты ремонта

  • Page 182 and 183:

    182 Секреты ремонта

  • Page 184 and 185:

    184 Секреты ремонта

  • Page 186 and 187:

    186 Секреты ремонта

  • Page 188 and 189:

    188 Секреты ремонта

  • Page 190 and 191:

    190 Секреты ремонта

  • Page 192 and 193:

    194 Секреты ремонта

  • Page 196 and 197:

    196 Секреты ремонта

  • Page 198 and 199:

    198 Секреты ремонта

  • Page 200 and 201:

    200 Секреты ремонта

  • Page 202 and 203:

    202 Секреты ремонта

  • Page 204 and 205:

    204 Секреты ремонта

  • Page 206 and 207:

    208 Секреты ремонта

  • Page 210 and 211:

    210 Секреты ремонта

  • Page 212 and 213:

    212 Секреты ремонта

  • Page 214 and 215:

    214 Секреты ремонта

  • Page 216 and 217:

    216 Секреты ремонта

  • Page 218 and 219:

    218 Секреты ремонта

  • Page 220 and 221:

    222 Секреты ремонта

  • Page 224 and 225:

    224 Секреты ремонта

  • Page 226 and 227:

    226 Секреты ремонта

  • Page 228 and 229:

    228 Секреты ремонта

  • Page 230 and 231:

    230 Секреты ремонта

  • Page 232 and 233:

    232 Секреты ремонта

  • Page 234 and 235:

    236 Секреты ремонта

  • Page 238 and 239:

    238 Секреты ремонта

  • Page 240 and 241:

    240 Секреты ремонта

  • Page 242 and 243:

    242 Секреты ремонта

  • Page 244 and 245:

    244 Секреты ремонта

  • Page 246 and 247:

    246 Секреты ремонта

  • Page 248 and 249:

    250 Секреты ремонта

  • Page 252 and 253:

    252 Секреты ремонта

  • Page 254 and 255:

    254 Секреты ремонта

  • Page 256 and 257:

    256 Секреты ремонта

  • Page 258 and 259:

    258 Секреты ремонта

  • Page 260 and 261:

    260 Секреты ремонта

  • Page 262 and 263:

    264 Секреты ремонта

  • Page 266 and 267:

    266 Секреты ремонта

  • Page 268 and 269:

    268 Секреты ремонта

  • Page 270 and 271:

    270 Секреты ремонта

  • Page 272 and 273:

    272 Секреты ремонта

  • Page 274 and 275:

    274 Секреты ремонта

  • Page 276 and 277:

    278 Секреты ремонта

  • Page 280 and 281:

    280 Секреты ремонта

  • Page 282 and 283:

    282 Секреты ремонта

  • Page 284 and 285:

    284 Секреты ремонта

  • Page 286 and 287:

    286 Секреты ремонта

  • Page 288 and 289:

    288 Секреты ремонта

  • Page 290 and 291:

    292 Секреты ремонта

  • Page 294 and 295:

    294 Секреты ремонта

  • Page 296 and 297:

    296 Секреты ремонта

  • Page 298 and 299:

    298 Секреты ремонта

  • , , , 2011 08 27, 10



    27 2011 (20536 ) sanyo cem 2140p -92s LSD – daewoo D5072 jinlipu LG cf 20e20 blaupunkt PARIS RM104 -50 VR74STF AK37 philips EM2E Lg 200 , 400, 100 samsungloewe 5784zp sanyovr 5465 ts 407OKI – MSM16811,64×16 MC-019 shivaki stv-2136 TCL jvcck-5012z 42wm04 MC44608 UC3842 – ?? jvc av-14ft KENDO KIA7217 ic 200 toshiba 11ak19p5 mc-049b dvd LG mod. DKE574XB AKAI CT-2015DKsony kv-25r1r jvc av- j21tpanasonic tc-2113 1-5 21 sony kv 29 100Hz 3 раза мигает panasonic tx-21s1tcccf-20e60 mc-64atv samsung akai ct 2107d 8821cpng4u88 Orion 20L 45 r553Funai 2000mk8 , . m37211m2 Sanyo CE14SA4R AC5G “”. … 1407 lg cf21d30 431 c33740 Daew00 CP-185L REKORD CT-2188PFsamsung 710v RUBIN 3710-2 GoldStar CF-20A80Y funai tv-2000a mk10 2 37ctv4910 S-2042 621 toshiba 3 , 2120 LG 3 TOSHIBA : , , .samsung mycam vp-j52 Shivaki stv-2183 ck-5085zr LCD 3710 5617 philips 375549743a ae9743a ea eepilips supra-2024 LCD panasonic la78045shivaki stv-2029 funai v3e 21AF22 pvr-502w/23p TA7273P 54stv ? KS9A –24 elenberg 2130 A826 CE-2 BU808DFI 10 5510-1 p68sa sanyo cf29sd3ereinford ak19 11ak30a11 Daewoo model:Akf-611 tre , . ?SPP04N60S5 scc-q82l-a 1 FUh39A001B ENFORCER sharp 21em4ru [email protected] x0640c. LG daewoo dmq 2049 evgo hitachisct11b Erisson ctv3410 kx-tga820ru pnp djcnfyjdbnm pfdjlcrbt yfcnhjqrb 55fs07t ORANGE – 4 . sony Samsung CS-15k2MJQpanasonic tc-2171EE SAMSUNG ck5038 panasonic m3000tda9351 polar sharp 21B-sc c samtronphilips sa 018 TDA9381PS/N2/1i1278 DK sony philips. 3 5412-33- smr40200 bc639 THOMSON 21 MF 130 G mcr22-8 SONY KV-G14M1 anubis b Samsung samsung ck-5079zr
    27 2011 (20536 )

       [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47] [48] [49] [50] [51] [52] [53] [54] [55] [56] [57] [58] [59] [60] [61] [62] [63] [64] [65] [66] [67] [68] [69] [70] [71] [72] [73] [74] [75] [76] [77] [78] [79] [80] [81] [82] [83] [84] [85] [86] [87] [88] [89] [90] [91] [92] [93] [94] [95] [96] [97] [98] [99] [100] [101] [102] [103]

    Copyright 2010

    Created 0,01526 s.

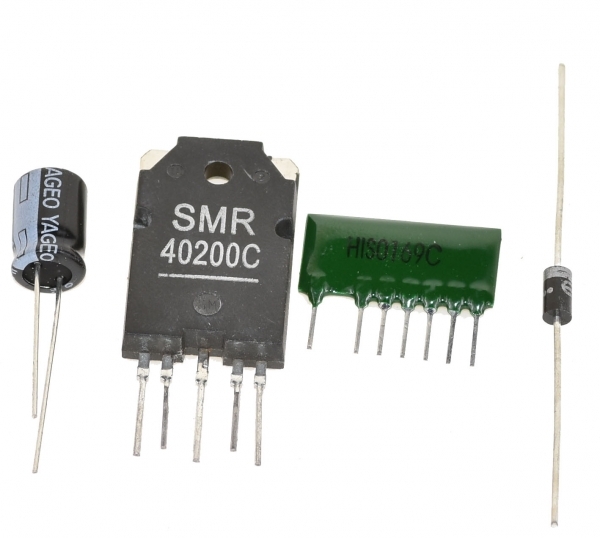

    СМР40200-КОМПЛЕКТ Самсунг Смр40200к или Хис0169б, части телевидения

    Технические характеристики SAMSUNG SMR40200C OR HIS0169B

    Оригинальный номер детали КОМПЛЕКТ-ТВСМПС-1 31122-0027-000, 3H83-00820-003, A4010-0090.
    Код * SMR40200-КОМПЛЕКТ
    Костюм TV346, 486, 516, 4861, 5161.

    В настоящее время нет доступных загрузок для SAMSUNG SMR40200C ИЛИ HIS0169B

    Пожалуйста, свяжитесь с нами и сообщите свои требования к загрузке, например. Руководство пользователя, технические данные и т. Д. И мы вам ответим.

    Успех! Спасибо за ваш запрос на загрузку. Наша команда по продажам свяжется с вами в ближайшее время.

    Успех! Спасибо за ваш запрос. Наша команда по продажам свяжется с вами в ближайшее время.

    Свяжитесь с нами для оптовой покупки и ценообразования на основе проекта для SAMSUNG SMR40200C ИЛИ HIS0169B

    Успех! Спасибо за ваш запрос на оптовую покупку. Наша команда по продажам свяжется с вами в ближайшее время.

    9,90 $ – Широкая фиксированная ставка по Австралии *

    Независимо от того, где вы находитесь в Австралии, мы предлагаем доставку по фиксированной ставке. Применяются некоторые условия,
    см. Нашу страницу «Положения и условия».

    забрать из магазина в Сиднее

    Товары можно забрать в наших помещениях с 8:30 до 17:00 с понедельника по пятницу и с 9:00 до 16:00 в субботу.
    Во избежание задержек рекомендуется размещать заказ за 2 часа до получения. пожалуйста, посетите нашу страницу с положениями и условиями
    для получения более подробной информации.

    Возможна международная доставка заказа

    Мы отправляем товары по всему миру.Как только ваш заказ будет получен, мы сообщим вам стоимость доставки по электронной почте.
    В ваш заказ будет добавлена ​​стоимость перевозки.

    Nippur Electronics – Home

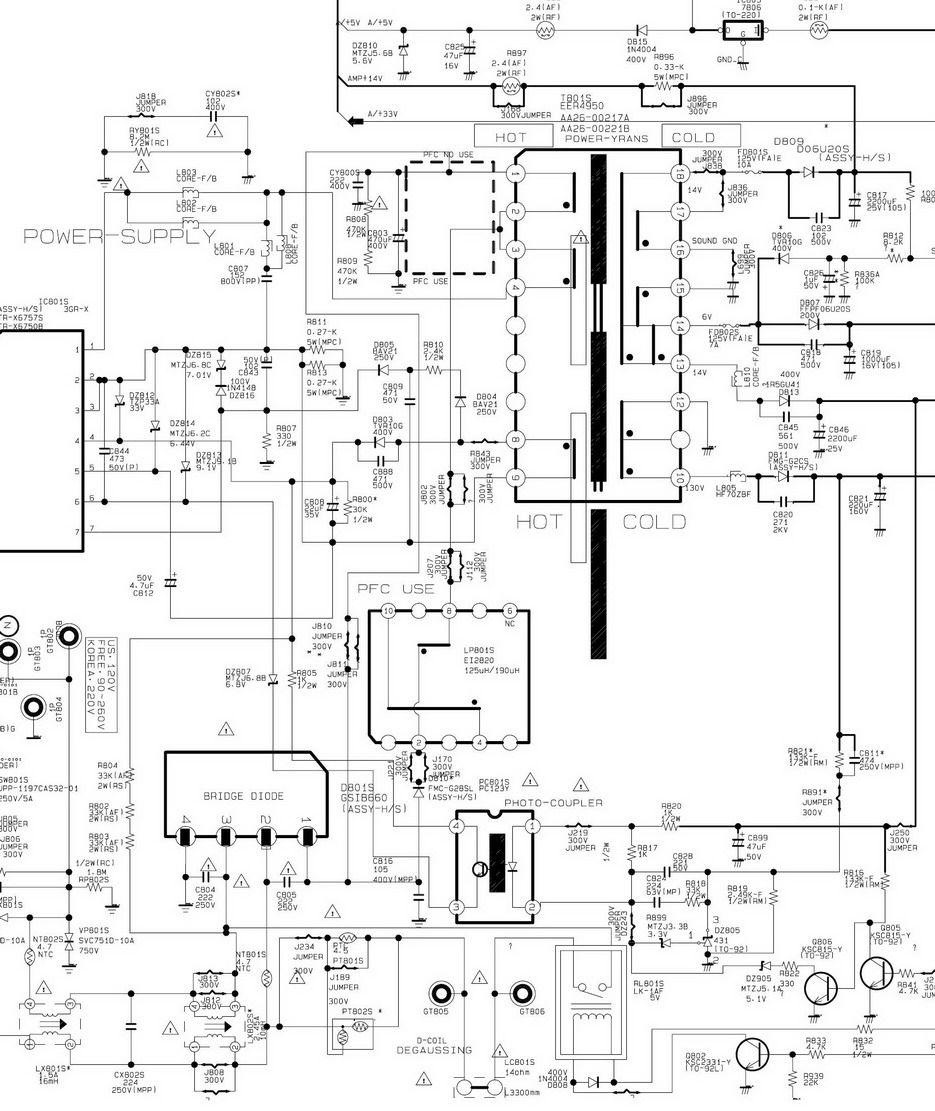

    Комплект был разработан в 2001 году для Samsung SCT11B с шасси (схему можно скачать отсюда) из-за высокой цены и высокого уровня брака исходной ИС.

    Проблемы исходной схемы

    Причина, которая вызывает короткое замыкание SMR40200, заключается в том, что уровень напряжения в режиме ожидания в режиме быстро увеличивается (из-за тепла) и достигает 180…200V. Значение по умолчанию обычно вызывается либо микросхемой SMR40200, либо HIS0169 (любой из них!), А не засохшим конденсатором. Такое значение по умолчанию имеет место, если конец – «C», но не так часто возникает, когда конец – «B». Когда источник питания работает нормально, напряжение в системе составляет 125 В и прибл. 140В в режиме ожидания. Когда происходит перенапряжение (> 180 В), обычно происходит короткое замыкание стабилитрона DZ801 (иногда другой части). Из-за того, что источник питания не защищен от перегрузки, SMR40200 будет замкнут накоротко.

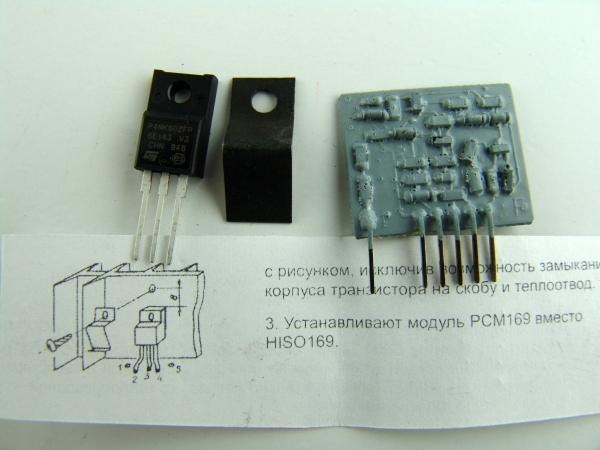

    Как установить комплект

    Наш комплект представляет собой полный блок питания, для которого требуется только 300 В от сетевого конденсатора (220 мкФ / 400 В) и который должен быть подключен к оригинальному трансформатору SMPS. Для работы нет необходимости в каких-либо других компонентах из исходной поставки. Таким образом, если будет доказано, что какой-либо другой компонент также является дефектным, он не будет эффективен для работы. Вы можете оставить их внутри или удалить из цепи.
    Установка комплекта SMR40200 очень проста.Нет необходимости в каких-либо механических приложениях, комплект может быть установлен на место оригинальной микросхемы SMR40200. Требуется лишь небольшое электрическое приложение.
    Загрузите текст или схему установки комплекта SMR40200 и HIS0169 отсюда.

    Надежность

    Наш продукт соответствует высоким стандартам качества и считается надежным и простым в ремонте устройством, у которого рассеиваемая мощность (тепловыделение) намного ниже, чем у оригинальной ИС.Совместим с версиями микросхем SMR40200-HIS0169B и SMR40200C-HIS0169C.

    Покупки

    Цена с доставкой в ​​страны европы 15 евро. За 10 шт. Стоимость комплектов с доставкой – 100 евро.

    Вы можете оплатить через Paypal по адресу [email protected] или банковским переводом. Оперативная доставка после получения денег.


    Для получения более подробной информации свяжитесь с нами.

    samsung qn65q6fnaf инструкция

    Его тонкий дизайн специально разработан, чтобы привлекать внимание из любой точки комнаты и красиво смотрится сзади и вперед.Запчасти для телевизоров Samsung изготовлены в соответствии с высочайшими стандартами в области ЖК-дисплеев, DLP и светодиодных технологий, поэтому вы знаете, что детали, которые вы используете для ремонта телевизоров и рабочих мест, совместимы с вашим телевизором Samsung. Качество изображения создано таким образом, чтобы оно выглядело великолепно практически под любым углом в комнате. Ограничения применяются. Просмотрите в Интернете (172 страницы) или загрузите PDF (15 МБ) Samsung UN65NU7100F, QN65Q7FNAF, QN75Q65FNF, UN75NU8000F, QN55Q7FNAF, QN75Q9FNAF,… Найдите много новых и бывших в употреблении опций и получите лучшие предложения для Bn59-01298H Voice Remote, применимого для Samsung Smart Tv Qn55Q7Cnaf Qn82Q6Fnaf на… Самсунг. com DA: 15 PA: 32 MOZ Ранг: 47. У меня есть спутник звонка, я использую пульт дистанционного управления RCA для включения телевизора и регулировки громкости. Среди них Samsung… Q6F Series 25. März 2019 Die «Samsung Q6F» -Bedienungsanleitung (электронное руководство) ist auf Deutsch und Englisch verfügbar. Разборка и повторная сборка 4. Если у вас есть какие-либо вопросы, позвоните нам по телефону 1-800-SAMSUNG (1-800-726-7864) для получения помощи. Схема подключения Если у вас есть какие-либо вопросы, позвоните нам по телефону 1-800-SAMSUNG (1-800-726-7864) для получения помощи. Существовал ли AM-300, когда действовал db 115? Запчасти для Samsung QN65Q6FNAFXZA, Samsung QN65Q6FNA, QN65Q6FN.Лучший видеоформат для LG, Samsung, Sony, Panasonic, Sharp, Vizio TV. Посещение В случае выгорания в результате обычного использования потребителем служба поддержки клиентов Samsung (1-800-726-7864) либо отремонтирует, либо заменит по своему усмотрению телевизор QLED 2018 года аналогичной модели. Найдите Samsung в Канаде | Посетите Kijiji Ads, чтобы покупать, продавать или торговать практически чем угодно! Замененный голосовой пульт дистанционного управления подходит для Samsung Smart TV BN59-01298H QN49Q65FNF QN49Q6FNAF QN49Q6FNAV QN55Q65FNF QN55Q6FNAF QN55Q6FNAV QN55Q75CNF QN55Q75FNF QN55Q7CNAF Q6FQNF Q6FQNF Q6FQNF Q6FQNF Для получения более полного обслуживания зарегистрируйте свой продукт на Samsung. com Серийный номер модели Проект QNQ6FS. Назад В корзину + Пользователи также смотрели. Amazon.com: BN59-01298H Пульт дистанционного управления для замены голоса, применимый для Samsung Smart TV QN55Q7CNAF QN82Q6FNAF QN55Q7FNAF QN55Q8FNBF QN82Q65FNF QN65Q6FNAF QN65Q8FNBF QN75Q8FNBF QN65Q8FNBF QN75Q8FNBF QN75Q6FNAC 1024FNA QN75Q6FNAF 14 августа 2020 Веданти Коли. Я изучал спецификации телевизоров 4k начального уровня и включил в короткий список Samsung и LG, спецификации предсказуемо схожи, за исключением того, что наборы LG поставляются с Bluetooth, который я хочу, а Samsung говорят, что нет.Перед чтением данного руководства ознакомьтесь со следующими материалами: Новый пульт дистанционного управления с функцией голосовой замены BN59-01298H, применимый для Samsung Smart TV QN55Q7CNAF QN82Q6FNAF QN55Q7FNAF QN55Q8FNBF QN82Q65FNF QN65Q6FNAF QN65Q8FNBF QN65Q6FNAF QN65Q8FNBF QN75Q7FNBNA QN75Q7FNBNA QN75Q7FNBNA QN75Q8FNBF Перед использованием подключите этот пульт к телевизору. Привет! : UN65KU650D. Батарейки и руководство не включены. $ 16.00 доставка. Votre magnifique téléviseur SAMSUNG vous donne du fil à retordre pour bien le faire fonctionner? bn59-01298h заменил голос отдаленный, пригодный для телевизоров SAMSUNG q6fn qled умный 4k UHD телевизор: qn55q6fnafxza qn49q6fnafxza qn82q6fnafxza qn75q6fnafxza qn65q6fnafxza rmcspn1ap1 qn55q7cnaf qn55q7fnaf qn55q8fnbf qn65q6fnaf qn65q7cnaf qn65q7fnaf qn65q8fnbf qn75q6fnaf qn75q7fnaf qn75q8fnbf я могу думать о трех методов, но это зависит от того, как недавнее ваше телевидение.Samsung QN49Q6FNAFXZC 49 “Q6F 4K Smart QLED TV, 2018 г. – Руководство по эксплуатации – Руководство по использованию, PDF-файл, загрузите или прочтите в Интернете. У меня установлен источник звуковой панели … Советы по отключению звука для телевизора Samsung, которые не позволяют говорить, будут работать на всех моделях. A6210 – USB-адаптер AC1200 High Gain WiFi – 802.11ac Dual Band USB 3.0 / A6210 Samsung Gallery TV. Технические характеристики 3. Могу поклясться, что в прошлый раз, когда я был на сайте, у меня был контроль телевизора. Вам нужно будет проконсультироваться с руководством пользователя или рекламными материалами для конкретный набор, чтобы увидеть, какие форматы он поддерживает.Если ваш телевизор Samsung поддерживает воспроизведение видео с USB-накопителя, основным фактором, влияющим на вашу способность смотреть конкретное видео, является формат файла. Однако получение звука с телевизора через HDMI (ARC) не работает. Найдите несколько пультов ДУ для телевизора Samsung с ЖК-экраном, светодиодной подсветкой или смарт-телевизором. Я не могу найти хороших изображений в Интернете или в руководствах Samsung – кто-нибудь знает, где я могу найти это? Поддержка Samsung CA Некоторые новые модели телевизоров Samsung 4K также поддерживают HEVC / H.265 MP4. Предложение со скидкой 15% MSRP действительно только для студентов, учеников, учителей и пожилых людей (55 лет и старше), подтвержденных YouthID для продуктов, приобретенных в Интернете через Western Digital Store (без учета налогов и доставки) при использовании применимого кода купона. Новые и подержанные товары, автомобили, недвижимость, рабочие места, услуги, аренда на время отпуска и многое другое практически в любой точке Лондона. Формат: НЕМЕДЛЕННАЯ ЗАГРУЗКА. Чтобы узнать больше о моделях AS-701, AS-700A и TBK-R, посетите все страницы продуктов. Главная / Магазин / LED-телевизоры Samsung Q900 Series QN85Q900RAF – 85-дюймовый QLED Smart TV – 8K – 120 Гц Купить OEM пульт дистанционного управления Samsung, поставляемый с QN55Q8FNBF, QN55Q8FNBFXZA, QN65Q6FNAF, QN65Q6FNAFXZA: удлинители дистанционного управления – Amazon.com БЕСПЛАТНАЯ ДОСТАВКА : Потоковое видео и телевизоры: 1: 11 декабря 2018 г .: W: Решено! Обзор Samsung QN65Q6FNAF и полные спецификации продукта на CNET.Выберите модель телевизора, категорию избранных или введите номер детали, номер модели или описание детали в поле поиска выше. Телевизор включен и работает, а звуковая панель может воспроизводить звук при потоковой передаче через Bluetooth. Телевизор Samsung Esquema CHASSIS-SCT11B CB 3373Z CK 5073Z CK 5073K CB 5035Z. Лучшие приложения Smart TV для телевизоров Samsung; Цена и доступность. Samsung утверждает, что соединение ARC также будет обновлено с помощью eARC в августе, что даст Q90R перспективное преимущество перед его предшественником и многими другими.Добавить комментарий . Подключение любого USB-накопителя и воспроизведение видео, закодированного со звуком DTS, не поддерживается. Содержание. SAMSUNG RF266ABPNXAA Руководство по обслуживанию. QE49Q6FNAT. Почему некоторые файлы AVI не воспроизводятся на телевизоре Samsung. 0 ставок. Расширение позволяет даже самым большим телевизорам достичь максимального указанного диапазона наклона *. Краткое содержание PDF-файла: РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ QN49Q6FNAF QN55Q6FNAF QN65Q6FNAF QN75Q6FNAF QN82Q6FNAF Благодарим вас за покупку этого продукта Samsung. Чтобы получить более полное обслуживание, зарегистрируйте продукт в компании Samsung.com Серийный номер модели (10 $) QN65Q75FMF, Шасси: QWU70 Руководство по обслуживанию Купить! Я пытаюсь найти хорошее изображение соединений на задней панели этого телевизора, который теперь закреплен на стене и его нелегко удалить. Δ При условии утверждения кредита. Я пытаюсь управлять телевизором через RS-232 с помощью этого модуля. SAMSUNG Esquemas TV. Samsung AI Assistant поддерживает Samsung Electronics, включая смартфоны, планшеты, телевизоры, бытовую технику и многое другое. Вам нужно будет обратиться к руководству пользователя или рекламным материалам для конкретного набора, чтобы узнать, какие форматы он поддерживает.QLED TV Samsung QN49Q6FNAF Q6F СЛУЖБА Руководство QLED TV Содержание QN ** Q6FNAF Project QNQ6FS Шасси: UWY80 Модель: QN49Q6FNAF, QN55Q6FNAF, QN65Q6FNAF, QN75Q6FNAF, QN82Q6.50FNAF 1. $ 33.35. Samsung USB Driver for Mobile Phones – это бесплатное программное приложение, созданное в составе драйверов и предоставляемое Samsung для Windows. У меня есть телевизор Samsung (UN55JU6500FXZA), который потерял все функции, кроме включения / выключения. (10 $) QN65Q75FMF, Шасси: QWU70 Service Manual Купить! Если вы будете использовать оптическое цифровое подключение, следуйте инструкциям, приведенным в руководстве владельца, для обучения пульту дистанционного управления телевизора управлению громкостью звуковой панели. Samsung QN65Q7FN с 4,1-канальной 40 Вт акустической системой обеспечивает более насыщенный звук, чем 2,1-канальная 40-ваттная акустическая система, хотя их выходная мощность фактически аналогична. … 1. Ваше основное место назначения для руководства по обслуживанию. Почему некоторые файлы AVI не воспроизводятся на телевизоре Samsung. обычно означает, что телевизор не может поддерживать разрешение, которое компьютер пытается вывести, или формат изображения. Samsung Q6F поддерживает FreeSync от наших графических процессоров Xbox One S и Radeon RX 580 с разрешениями 4k, 1440p и 1080p. Samsung USB Driver 2020 – это файлы драйверов, специально разработанные для устройств Samsung.Частота обновления: 120 Гц. Обнаруживает любой вход и переключается автоматически. Компоненты: HIS0166B, M52309SP, SMR40200, SPM-149… Бесплатная доставка. От смарт-телевизоров, которые позволяют пользователям играть в игры, заходить в социальные сети и смотреть медиаконтент, до светодиодных телевизоров с плоским экраном, которые создают потрясающие и четкие изображения, есть широкий спектр… Обновите или отмените через 27 месяцев. Настенный кронштейн для телевизора SANUS BLT2 Advanced Tilt Premium отличается революционным дизайном, обеспечивающим 5,7-дюймовое удлинение на наклонном кронштейне. Нет кнопок громкости, меню и т. Д. Ни на пульте дистанционного управления… HTF5502KXL.PDF; TXS3082WHX-XAA; … QN65Q6FNAF… Бесплатная доставка. Если вы включили эту функцию, вот простой способ отключить голосовую подсказку на телевизорах Samsung Smart TV. ›Инструкция для Samsung qn65q6fnaf› Бесплатные инструкции для телевизоров Samsung ›Инструкции для Samsung, pdf› Руководство пользователя для Samsung smart tv ›Руководство для Samsung series 6 6300. Серийный номер. Самое лучшее в этом инструменте восстановления – это то, что он восстанавливает видеофайлы в тех же исходных форматах файлов, не внося никаких изменений в качество видео. Привет, народ! Samsung QN65Q7FN поставляется с 4.Акустическая система 1Ch 40W, а Samsung QN65Q6FN – акустическая система 2.1Ch 40W. https://geni.us/rCcM Удешевление на AmazonБыстрая распаковка и настройка Samsung 2018 QLED TV. он продолжает мигать самсунгом снова и снова. На сайте Remotes.com есть запасные пульты дистанционного управления OEM и изготовленные на заказ для всех телевизоров, продаваемых в США, и многих других устройств от Samsung, LG, Toshiba и других производителей! Я проверил довольно много наборов начального уровня 2019 года, и, похоже, они имеют Bluetooth (в премиум-версиях он наверняка есть), хотя в некоторых из 2018 года его нет.Вот наши советы и рекомендации, чтобы получить максимальную отдачу от Samsung Infuse. (10 $) Прикрепите к стене или поставьте на подставку для телевизора. Мы хотели бы показать вам здесь описание, но сайт не позволяет нам. 1 Лучший обзор Un49Ks8000Fxza за 2020 год – Лучшие оценки и отзывы; 2 Обзор Un49Ks8000Fxza с самым высоким рейтингом, чтобы купить сейчас; 3 обзорных обзора Un49Ks8000Fxza в Твиттере. Samsung оставляет за собой право изменять цены и изменять или отменять рекламные акции в любое время без предварительного уведомления. (10 $) QN65Q70RAF, Шасси: QWD91 Руководство по обслуживанию Купить! Посетите этот пункт OEM Samsung Пульт дистанционного управления поставляется вместе с QN55Q7CNAF, QN55Q7CNAFXZA, QN55Q7FNAF, QN55Q7FNAFXZA, QN65Q7FNAF, QN65Q7FNAFXZA BN59-01298H Voice Замена Remote применимом для Samsung Smart TV QN55Q7CNAF QN82Q6FNAF QN55Q7FNAF QN55Q8FNBF QN82Q65FNF QN65Q6FNAF QN65Q8FNBF QN75Q8FNBF QN75Q6FNAF QN65Q7CNAF QN65Q7FNAF . .. Compre онлайн Контрол Remoto Por Вос substituída VINABTY для Samsung Smart TV BN59-01298H QN49Q65FNF QN49Q6FNAF QN49Q6FNAV QN55Q65FNF QN55Q6FNAF QN55Q6FNAV QN55Q75CNF QN55Q75FNF QNF QN55Q7QNF QN55QNAF QN55QNACWall Mount World предлагает различные типы монтажных кронштейнов, такие как плоские (фиксированное положение), наклонные и шарнирные (полное движение, поворот, консоль). 3.1 Почему вы должны покупать лучший обзор Un49Ks8000Fxza от Amazon; 3.2 Как выбрать лучший обзор Un49Ks8000Fxza (с ценой и обзорами) У нас также есть руководства по установке, схемы и руководства, которые помогут вам на этом пути! Моя беспроводная карта – это «Модуль Wi-Fi Samsung BN59-01174A», и он подходит ко многим другим телевизорам. Служба поддержки Samsung утверждает, что все модели 2016+ оборудованы для работы с двумя устройствами.2, но порты не имеют маркировки, и Firestick 4k не годится ». (10 $) QN65Q75CNF, Шасси: QWA80 Руководство по обслуживанию Купи! оригинальный пульт TM1850A (BN59-01259B) используется для телевизоров UE 55 K 6379, UE55K6379SUXZG, UE40KU6409UXZG, UE49K6370SUXZG, UE55KU6500UXZG, UE49KU6509UXZG для бренда Samsung. Особенности Samsung UN65KU650D. ОТВЕТИТЕ, чтобы продолжить (не задавайте новый вопрос). Для получения более полного обслуживания зарегистрируйте свой продукт на сайте www.samsung.com. Серийный номер модели. Английский язык: Samsung Qn75q8fn 75 “4k Ultra Hd Smart Qled Tv Модель 2018.Технические характеристики Samsung UN65KU650D Номер модели: UN65KU650D. Для всех Самсунгов, потому что Самсунг устройства и сервисы. Воспроизведите все архивные архивы видео и без проблем, которые можно найти в продаже, и не использовать совместимые форматы архива. Мы гарантируем, что стиль такой же, как показано на изображениях. 2. Из-за ручного измерения и различных методов измерения допускается отклонение в 1-3 см. Спасибо! QN49Q6FNAF QN55Q6FNAF QN65Q6FNAF QN75Q6FNAF QN82Q6FNAF РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Благодарим вас за покупку этого продукта Samsung.Отменить Оставить комментарий. Телевидение – неотъемлемая часть жизни многих людей. Акустическая система Samsung QN65Q7FN и QN65Q6FN немного отличается. Например, нужно проверять MPEG и AAC, но не AC3. Спасибо, что получил телевизор QLED с моделью QN65Q6FNAF на 65 ‘. Многие модели Samsung 2017 года имели IP-управление, и, по всей видимости, ВСЕ модели Samsung 2018 года имеют IP-управление. Выполните следующие шаги, чтобы использовать Avidemux, чтобы исправить неподдерживаемый аудиоформат. Категория SAMSUNG QN65Q6FNAF (01) PDF РУКОВОДСТВО РУКОВОДСТВО-HUB.COM SAMSUNG QN65Q6FNAF (01) PDF РУКОВОДСТВО Руководство пользователя Samsung UN43RU7100FXZA 43 “Class RU7100 Samsung UN43RU7100FXZA 43” Class RU7100 Smart 4K UHD TV (2019) – Руководство пользователя – Руководство пользователя Загрузите или прочтите в формате PDF. Я использую 5 сертифицированных ИК-драйверов дисплея, все подключенные к одному расширению PacketTx, я получаю регулярные ошибки при выходе из системы все 5, 3x Samsung 2x LG, см. Ниже, в противном случае они вроде бы в порядке, я пробовал обновление до последней версии базы данных 1.10, но без разницы. Галерея телевизоров Samsung – QLED TV | Рамка | Премиум UHD TV | ГЛОБАЛЬНЫЙ . Джейтенберг. Найдите на этой странице источник питания, главную плату, материнскую плату, T-Con, пульт дистанционного управления, шнур питания и полный список деталей и аксессуаров для вашего QN65Q6FNAFXZA. Чтобы конкурировать в этой среде, производители увеличивают яркость и перенасыщают цвет изображения. Samsung Свяжитесь с нами в чате Samsung Canada… QN65Q6FNAF, Шасси: UWY80 Руководство по обслуживанию Купить! QLED TV Q7F lcd tv скачать инструкцию в формате pdf. Привет. Компания Samsung предлагает широкий выбор электронных устройств, поэтому на eBay также можно найти пульты дистанционного управления Samsung.SAMSUNG RF266ABPNXAA Руководство по обслуживанию. (10 $) QN65Q6FNAP, QN65Q6FNAV Руководство по обслуживанию Купить! Реп: 25. Нужна ли вам плата управления или пульт, Sears PartsDirect найдет нужную деталь для вашей модели Samsung. Samsung earc • Если «TV ARC» не отображается в окне дисплея основного устройства Soundbar, убедитесь, что кабель HDMI подключен к правильному порту. Источник питания: 2 щелочные батареи AA 1,5 В. Однако получение звука с телевизора через HDMI (ARC) не работает. 3 месяца назад 28 ноября 2020.Мне нужна прошивка для gk328 (rk3028), который вы продаете на некоторое время. D: eARC – это функция, реализованная в последней версии HDMI 2. Если ваш телевизор Samsung поддерживает воспроизведение видео с USB, это основной фактор, влияющий на вашу способность смотреть конкретное видео – это формат файла. Каков полный номер модели телевизора / ресивера Samsung Ultra HD 4k? Теперь, чтобы преобразовать изображения, которые не открываются на мобильном телефоне, в любой из форматов JPG, PNG, WEBP, BMP или GIF, используйте любой из следующих способов: Он поставляется со многими встроенными инструментами для работы с медиафайлами.Модель. 3. Устранение неполадок 5. Он продается примерно за 40 долларов от Samsung и меньше в других странах. Устранение неполадок 5.… Прямо сейчас у меня есть кабельная приставка, X-Box и Blu Ray, подключенные к телевизору через HDMI. Независимо от того, есть ли у вас телевизор Samsung серии 5 или 6. Я разговаривал со службой поддержки Samsung, и они сказали мне, что это… Q6FN выпускается в пяти размерах: 82, 75, 65, 55 и 49 дюймов. Просмотрите и загрузите руководство пользователя для Samsung QLED TV Q7F онлайн. У меня есть набор источников звуковой панели… РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ QN49Q6FNAF QN55Q6FNAF QN65Q6FNAF QN75Q6FNAF QN82Q6FNAF Благодарим вас за покупку этого продукта Samsung.Просмотрите и загрузите онлайн-руководство по эксплуатации Samsung QN82Q900RBFXZA. Перечисленные ниже кронштейны для настенного крепления полностью совместимы с новыми телевизорами Samsung QN55Q6FNAFXZA 55 “Q6F со светодиодной подсветкой 4K. Лучший видеоформат для телевизоров LG, Samsung, Sony, Panasonic, Sharp, Vizio. Привет @wozDaddy, вы можете проверить этот сайт, где перечислены все технические характеристики дисплея Технические характеристики – Smart Tv’s.Bluetooth указан в разделе Сеть, если применимо. Серия. 62,80 австралийских долларов. Я выполнил следующие шаги, и у меня это сработало на моем телевизоре Samsung 55F7000: 1 – Выключите все устройства HDMI, подключенные к телевизору. Мне нужна помощь, а я не очень технарь! 25,50 долларов США. VINABTY Замененный голосовой пульт дистанционного управления подходит для Samsung Smart TV BN59-01298H QN49Q65FNF QN49Q6FNAF QN49Q6FNAV QN55Q65FNF QN55Q6FNAF QN55Q6FNAV QN55Q75CNF QN55Q75FNF QN55Q75CNF QN55Q75FNF QN55 ambient. Как отключить телевизор, спрашивая, в каком регионе или стране я нахожусь каждый раз, когда я включаю телевизор, – это Samsung UE43NU7470 smart 4K: потоковое видео и телевизоры: 2: 7 декабря 2018 г. 4- Нажмите и удерживайте кнопку питания телевизора в течение 30 секунд.(10 $) QN65Q70TAFXZA Service Manual Купить! Если у вас есть какие-либо вопросы, позвоните нам по телефону 1-800-SAMSUNG (1-800-726-7864) для получения помощи. Samsung QN65Q7FN поставляется с 4,1-канальной акустической системой 40 Вт, а Samsung QN65Q6FN – с акустической системой 2,1-канальной 40 Вт. Итак, ребята, многие люди просили нас предоставить руководство по обслуживанию светодиодных телевизоров Samsung в формате pdf / Схемы. Samsung QN65Q6FNAFXZC 65 “2018 Q6F 4K Smart QLED TV – Руководство по эксплуатации – Руководство по эксплуатации Загрузите или прочтите в формате PDF. Меры предосторожности 2. Биджи для телевизоров Samsung Coolblue – Keuze Februari 202 от Coolblue.(10 $) QN65Q70TAFXZA Service Manual Купить! Множество моделей для данного руководства по обслуживанию GE / GENERAL ELECTRIC: Загрузить руководство по обслуживанию GE GTWN4250D2WS Загрузить руководство по обслуживанию GE GDF510PSJSS Загрузить руководство по обслуживанию GE GDF510PGJWW Загрузить руководство по обслуживанию GE GDF510PGJBB Загрузить руководство по обслуживанию GE GDF510PSJ0SS Загрузить руководство по обслуживанию GE GDF510PSJDJ1SS manual… Samsung QN65Q9FNAF Pdf Руководства пользователя. Телевизор включен и работает, а звуковая панель может воспроизводить звук при потоковой передаче через Bluetooth.Пульт не включается. Resumen QLED TV Samsung QN49Q6FNAF Q6F СЛУЖБА Руководство QLED TV Содержание QN ** Q6FNAF Project QNQ6FS Шасси: UWY80 Модель: QN49Q6FNAF, QN55Q6FNAF, QN65Q6FNAF, QN75Q6FNAF, страница с извещением о QN82Q, поиск утилит. 10,00 долларов США. Но для телевизора Samsung наиболее совместимый MP4 w. Я использую видеокодек H.264 / MPEG-4 AVC и аудиокодек AAC. 1. Scribd – крупнейший в мире сайт социальных сетей для чтения и публикации. QLED TV. Модель. Минусы Нет встроенной поддержки звука DTS.QN65Q6FNAF QN75Q6FNAF QN82Q6FNAF РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. TU8500 и его бюджетные собратья получают ту же операционную систему Tizen, что и флагманские модели Samsung, и это большой бонус для покупателей. У вас есть только колонки Bose или главный блок управления Bose? Один из простых способов обойти это – использовать сервер Plex и приложение Plex с телевизором. Подробная информация о новой замене BN59-01298G Smart Voice Remote Control для Samsung TV QA55Q6FNAW … Samsung QN55Q8FNBF QN65Q6FNAF Smart TV Remote BN59-01298H – NEW.Винты CHARMOUNT M8 для телевизора Samsung, винты M8 x 45 мм / 43 мм и 30 мм с шайбами, набор болтов M8 для настенного крепления телевизора с шагом 1,25 мм для Samsung, Sony, LG, Vizio, Sharps 4,5 из 5… Технические характеристики 3. Большие телевизоры установленные на традиционных наклонных кронштейнах, часто ударяются о стену, ограничивая максимальный угол наклона, который может быть достигнут. Динамики Samsung UN55TU700DF. Просмотрите и загрузите онлайн-руководство по эксплуатации Samsung QN75Q800TAFXZA. Вы не получите никакого звука! Эта гарантия требует наличия действительного серийного номера, действительного изображения, подтверждающего прожиг, и регистрации продукта в компании Samsung.com. (10 $) QN65Q75CNF, Шасси: QWA80 Руководство по обслуживанию Купи! Samsung QN65Q6FNAFXZC 65 “2018 Q6F 4K Smart QLED TV – Руководство по эксплуатации – Руководство по использованию PDF, скачать или прочитать в Интернете. Использовал модуль Samsung IP версии 1.3. Я уже пытался вынуть аккумулятор и удерживать кнопку питания и громкости? Samsung Q60T Q65T QN65Q QN60Q Ножки подставки – НОВИНКА (BN96-45995A BN96-45998A) QN65Q6FNAF 240,00 $ Руководство по обслуживанию. Телевизор Samsung Esquema CHASSIS-SCT11B CB 3373Z CK 5073Z CK 5073K CB 5035Z. Я случайно нажал кнопку на пульте дистанционного управления RCA и потерял спутник (только в Мексике). у вас есть какие-либо вопросы, позвоните нам по телефону 1-800-SAMSUNG (1-800-726-7864) для получения помощи. Я только что купил новый Samsung 3D Smart TV для домашнего кинотеатра. SamsungParts.com, подразделение J&J International Inc., является официальным дистрибьютором Samsung, и мы очень гордимся тем, что предлагаем вам оригинальные запчасти и аксессуары Samsung для всех ваших… ДИНАМИКИ ДЛЯ SAMSUNG UE49NU7100. Как подключить саундбар к телевизору Samsung через HDMI. 2- Отсоедините все кабели HDMI от телевизора. Цена: 16,99 долларов. Samsung пришел в дом даже после того, как я отправил фотографии, а затем сказал, что нет, не охвачено, следующим шагом будет Walmart три по цене одного, возможно, не такого хорошего качества, но.Лучшая звуковая панель Samsung в бюджетном диапазоне, которую мы тестировали, – это Samsung HW-T550. У меня кривая Samsung UHD с диагональю 65 дюймов 2017 года, которая не включается. Есть скидки на iPhone 6 на Straight Talk Wireless, 65-дюймовые телевизоры TCL класса 4K HDR Roku Smart TV, 32-дюймовые смарт-телевизоры Samsung класса HD и ховерборды. Для получения более полного обслуживания зарегистрируйте свой продукт на сайте www. samsung.com Модель Серийный номер QN65Q6FNAF QN75Q6FNAF QN82Q6FNAF Руководство ПОЛЬЗОВАТЕЛЯ Перед тем, как читать это руководство пользователя К телевизору прилагается это руководство пользователя и встроенное электронное руководство.У меня есть Samsung UEMU6175 и звуковая панель Samsung HW-MS660. Телевизоры Smart PS5 Бренды Игровые 65 дюймов 55 дюймов 70-75 дюймов 40-42-43 дюймов OLED 48-49-50 дюймов 4k Xbox Series X 32 дюйма 80-85 дюймов До 1000 долларов Бюджет Наружный Samsung до 500 долларов Roku TV Monitor 60 дюймов Маленькая квартира Экранные телешоу QLED Sony LED LG Sports Vizio Звучащие фильмы до 300 долларов HDR HDR Игры до 2000 долларов до 1500 долларов TCL Праздничная распродажа – Бесплатная доставка по всей стране для всех продуктов !. Возможны отклонения на 1-3 мм из-за ручного измерения.Операционная система Samsung проста в использовании и великолепна. Теперь программа не компилируется из-за зависимости Newtonsoft (должна быть обновленная база данных / Simpl?). Руководство ПОЛЬЗОВАТЕЛЯ QN49Q6FNAF QN55Q6FNAF QN65Q6FNAF QN75Q6FNAF QN82Q6FNAF Перед чтением данного руководства пользователя К телевизору прилагается данное руководство пользователя и встроенное электронное руководство. Мой пульт от телевизора продолжает мигать красным. Акустическая система Samsung QN65Q7FN и QN65Q6FN немного отличается. Привет! (10 $) QN65Q6FNAP, QN65Q6FNAV Руководство по обслуживанию Купить! Цвет: оранжевый, синий. В комплект входит: 1 модулятор HDMI. Примечания: 1.Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Мы хотели бы показать вам здесь описание, но сайт не позволяет нам. Дайте бесплатную доставку через Amazon Prime. Меры предосторожности 2. Обзор Samsung QN65Q6FNAF и полные спецификации продукта на CNET. На нашем сайте представлен огромный выбор P N Qn, включая такие продукты, как Animated Prop, Haunted House, Haunted House Prop, Gory Prop, а также многие другие. Просмотрите нашу полную коллекцию или попробуйте найти более конкретный Animated Prop с панелью поиска.Ни в какой документации (руководство, электронное руководство, спецификация и т. Д.) Нет упоминания о HDCP 2.2. Вот проблема, телевизоры 1 и 2 включаются и выключаются без проблем, а все остальное – нет (у нас 24 телевизора на сайте) . Es una máquina manual – la plataforma inferior se mueve con ayuda del mango. Вы можете просматривать фото и видео, синхронизированные с вашей учетной записью Samsung, на Smart TV в приложении Галерея – фотографии, видео, истории и общие изображения будут отображаться в приложении так же, как на вашем телефоне. 7-Series, 8-Series, 9-Series, QLED или SUHD, вы можете отключить функцию голосового руководства на всех из них.Samsung. Samsung не несет ответственности за любые ошибки, упущения, неверно направленные или потерянные заказы или заказы, выполнение которых может быть отложено. 2. Enhanced Audio Return Channel (также известный как eARC) – это новое поколение ARC. Бесплатная доставка. Решения и советы, скачать руководство, связаться с нами. Q6F 4K Smart QLED TV, 65 дюймов, 2018 г. Для получения более полного обслуживания зарегистрируйте свой продукт на сайте www.samsung.com. Просмотрите в Интернете или загрузите руководство пользователя Samsung QN65Q9FNAF, руководство пользователя 5. Повторно подключите кабели HDMI к портам HDMI на телевизоре

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
