Содержание

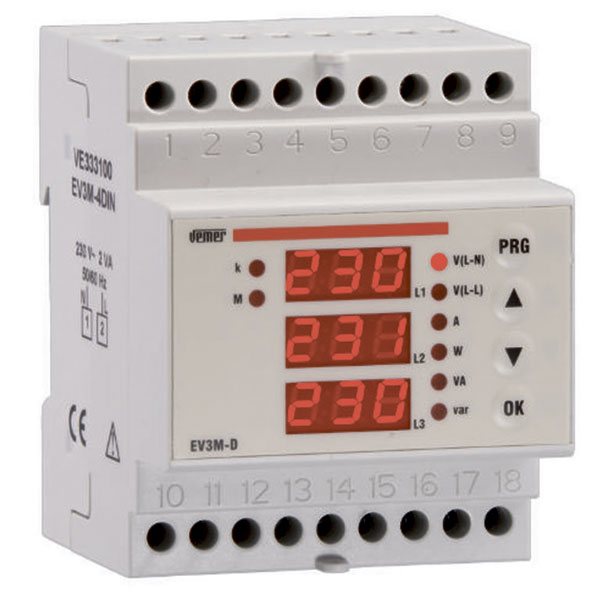

Omix D4-M6-3, Мультиметр трехфазный на DIN-рейку

Мультиметр трехфазный на DIN-рейку Omix D4-M6-3 предназначен для измерения и индикации линейного и фазного напряжений, силы тока и частоты в трехфазных сетях переменного тока
Основные особенности:

  • Для сетей с нейтралью
  • Шесть независимых трехразрядных индикаторов для отображения значений напряжения и силы тока на каждой из фаз
  • Индикатор нарушения последовательности чередования фаз
Технические характеристики
Параметр  Значение
Прямое подключение  С трансформатором  Погрешность
Диапазон измерения  силы тока  0. ..5 А  0…9995 А  ±0,5%
напряжения  0…300 В
частоты  50…60 Гц  ±0,1 Гц
Параметр  Значение
Скорость измерения 3 изм./с
Питание  ~150…270 В
Энергопотребление прибора  ≤ 6 ВА
Условия эксплуатации  −25…55°С, ≤ 93%RH
Условия хранения  −25…50°С, ≤ 93%RH
Монтаж  На DIN-рейку, стандарт 4S
Высота символов 7 мм
Габаритные размеры 90,5×70×59 мм
Вес  251 г
Габаритные размеры

Мультиметр трехфазный врезной – измерение напряжения, тока, частоты и мощности Вольт Ампер Ватт Герц метр со счетчиком э/э Tense

Мультиметр трехфазный врезной – измерение напряжения, тока, частоты и мощности Вольт Ампер Ватт Герц метр со счетчиком э/э



Измеритель силы тока, напряжения, частоты, мощности по трём фазам и RS портом.

Мультиметр щитовой TENSE.

Новинка от Турецкого завода ТЕНСЕ – мультиметр с LCD дисплеем с релейным выходом (EM-07), RS485 портом (Modbus RTU) и счетчиком энергии (EM-07K)

К отличительным особенностям нового мультиметра можно отнести следующее:

  • Большой 75х65 мм ЖК дисплей
  • Можно подключать как трансформаторы тока так и напряжения – соответственно очень широкий диапазон измерения электрических параметров сети: напряжение 5 Вольт …… 300 кВольт, ток 50мА……10000А
  • Измерение напряжения, силы тока, частоты, мощности по трем фазам, сохраняет минимальные, максимальные и средние значения параметров сети
  • Счетчик количества потребленной электроэнергии в кВт*ч (EM-07K)
  • Встроенное реле (уставка) для подачи сигнала при достижении границ по току/частоте/напряжению/ асимметрии – перекидной (сухой) контакт макс. 2А (EM-07)
  • Встроенный RS485 порт для удаленного считывания показаний прибора в системе автоматического анализа параметров сети (скорость 1200-38400 бод)
  • интуитивно легкая настройка параметров и подключения
  • расширенный температурный диапазон от -20С до 55С
  • прибор не требует обслуживания
  • класс точности “1”

И конечно, как и на всё наше оборудование предоставляется гарантия 1 год.

Ниже вы можете найти инструкции, руководства пользователя, описание настройки и параметры для RS485



Страна производитель товара: Турция

Последние отзывы

07.11.2021

Эти лючки везде по 470грн. Вопрос-где минус 25???

25.05.2021

А до отделения курьерской службы посылка сама идёт?

04.05.2020

В каталоге WURTH нет такого инструмента.

Мультиметр Omix P99-ML-3 трехфазный щитовой

Прибор Omix P99-ML-3 для измерения фазного напряже­ние, линейного напря­жения, фазной силы тока, частоты тока, тока небаланса, напряжения небаланса, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии
    • Диапазон измерения напряжения: ~0…500 В (прямое подключение), ~0…5 МВ (через трансформатор напряжения)
    • Диапазон измерения силы тока: ~0.
      ..5 А (прямое подключение), ~0…50 кА (через трансформатор тока)
    • Диапазон измерения частоты: 45…65 Гц
    • Диапазон измерения коэффициента мощности: 0…1
    • Диапазон измерения активной мощности: 0…9999 МВт
    • Диапазон измерения реактивной мощности: 0…9999 МВАр
    • Диапазон измерения полной мощности: 0…9999 МВА
    • Диапазон измерения активной энергии: 0…9999 МВт∙ч
    • Диапазон измерения реактивной энергии: 0…9999 МВАр∙ч
    • Дисплей: светодиодный 4-разрядный индикатор
    • Интерфейс RS-485
    • Монтаж: в щит
    • Госреестр № 64439-16

Особенности Omix P99-ML-3:

  • Два импульсных выхода для активной и реактивной энергии
  • Возможность подключения через трансформаторы тока и напряжения
  • Может выдерживать длительные перегрузки в 1,2 раза, а также кратковременные перегрузки в 10 раз в течение 5 с (для токового входа) и в 2 раза в течение 1 с (для входа напряжения)
  • Щитовой корпус
Технические характеристики Omix P99-ML-3:
Параметр Значение
Прямое подключение С трансформатором Погрешность
Диапазон измерения силы тока 0. ..5 А 0…50 кА ±0,5%
напряжения 0…500 В 0…5 МВ
частоты 45…65 Гц ±0,1 Гц
коэффициента мощности 0…1 ±0,01
активной мощности 0…9999 МВт ±0,5%
реактивной мощности 0…9999 МВАр ±1,0%
полной мощности 0…9999 МВА ±0,5%
активной энергии 0…9999 МВт∙ч ±0,5%
реактивной энергии 0.
..9999 МВАр∙ч
±0,5%
араметр Значение
Питание ≅85…265 В, 50…60 Гц
Энергопотребление прибора < 5 ВА
Интерфейс RS-485 Modbus RTU
Скорость передачи данных 1200…9600 бит/с
Условия эксплуатации −10…55°С, ≤ 80%RH
Условия хранения −20…+70°С, ≤ 80%RH
Габаритные размеры 96×96×93 мм
Размеры врезного отверстия 92×92 мм
Вес 461 г

Ресурс-МТ мультиметр трехфазный

Мультиметр «Ресурс‑МТ‑КП15‑5‑0,5» БГТК.411181.025 ТУ, где

Модификация Наименование токоизмерительных клещей
Диаметр измерительного окна, мм
Номинальный ток, А Класс точности при измерении силы тока и мощности
Ресурс-МТ-КП15-5-0,5 КП15-5-0,5 15 5 0,5
Ресурс-МТ-КП08-5-1 КП08-5-1 8 5 1
Ресурс-МТ-КП15-50-0,5 КП15-50-0,5 15 50 0,5
Ресурс-МТ-КП08-50-1 КП08-50-1 8 50 1
Ресурс-МТ-КТ52-1000-0,5 КТ52-1000-0,5 52 1000 0,5
Ресурс-МТ-КТ52-1000-1 КТ52-1000-1 52 1000 1
ОСНОВНЫЕ МЕТЕРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измеряемый параметр Диапазон измерений Пределы допускаемой погрешности: абсолютной D, относительной d Примечание
Действующее значение напряжения U, В
0,3 – 300
± 0,2 (d) 30 В < U ≤ 300 В
Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % 0 – 20 ± 0,2 (D)
Частота, Гц 45 – 55 ± 0,02 (D)
Коэффициент искажения синусоидальности напряжения КU, % 0,5 – 30,0 ± (0,05 + 0,05·KU) (D) 30 В < U ≤ 300 В
Коэффициент n–ой гармонической составляющей напряжения KU(n), % 0,2 – 30 ± (0,03 + 0,02·KU(n)) (D) 30 В < U ≤ 300 В
2 ≤ n ≤ 16
Угол фазового сдвига между напряжениями основной частоты ± 180° ± 0,1° (D) U ≥ 30 В
Действующее значение силы тока I, А (0,01∙– 1,50)∙Iном ± 0,5 (d) 0,05∙Iном ≤ I ≤ 1,5∙Iном
Коэффициент искажения синусоидальности силы тока КI, % 1,0 – 100,0 ± (0,05 + 0,05·KI) (D) 0,05∙Iном ≤ I ≤ 1,5∙Iном
Коэффициент n–ой гармонической составляющей силы тока KI(n), % 0,5 – 100 ± (0,05 + 0,03·KI) (D) 0,05∙Iном ≤ I ≤ 1,5∙Iном
Угол фазового сдвига между напряжением и током основной частоты ± 180° ± 0,5° (D) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном
Коэффициенты мощности: КР (cos φ), КQ/P (tg φ) ± 1 ± 0,01 (D) 30 В < U ≤ 300 В
0,05∙Iном ≤ I ≤ 1,5∙Iном
Активная мощность и энергия ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном
Реактивная мощность и энергия ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном
Полная мощность ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном
Интервал времени (ход часов) с/сутки ± 3 (D)
Параметр Значение
ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ НАПРЯЖЕНИЯ
Количество входов с общей точкой 3
Количество диапазонов измерений 2
Номинальные действующие значения фазного/междуфазного напряжения 57,7/100 и 220/380 В
Входное сопротивление не менее 1 МОм
ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ ТОКА (ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ)
Количество входов 3
Номинальные действующие значения силы тока 5 А, 50 А, 1000 А, 2000 А в зависимости от типа токоизмерительных клещей
Диаметр рабочего окна токоизмерительных клещей 8 мм, 15 мм, 52 мм, 255 мм (гибкие токоизмерительные клещи при образовании окружности) в зависимости от типа токоизмерительных клещей
ОБЩИЕ ХАРАКТЕРИСТИКИ
Хранение результатов измерений Однократный режим записи по требованию оператора;
Непрерывный режим записи с интервалом измерения от 1 до 60 с – 2 ч.
Интерфейсы Bluetooth 2.0
Протокол передачи данных Modbus
Электропитание Шесть аккумуляторов 1,2 В; непрерывная работа в течение 8 ч
Условия эксплуатации По устойчивости к климатическим воздействиям соответствует группе 4 по ГОСТ 22261–94
Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°С
Габаритные размеры прибора 230×120×65 мм
Масса прибора 1 кг
Масса прибора с токоизмерительными клещами в кейсе 7 кг

Лучший трехфазный цифровой мультиметр для точного измерения тока

$ 599.00- $ 610.00 / шт

1 шт. (Минимальный заказ)

Интеллектуальный цифровой фазомер с двойным зажимом UNI-T UT265B Автоматический мультиметр с диапазоном измерения Вольтметр переменного тока Амметр Введение Измеритель представляет собой возможность измерения трехфазного переменного напряжения, тока, фазовых углов между напряжениями, тока или того и другого, частоты, последовательности фаз, активной, реактивной и полной мощности, коэффициента мощности, суммы вектора тока; дифференцировать группы проводки трансформаторов, индуктивные и емкостные цепи, а также цепи вторичной обмотки и измерения системы дифференциальной защиты шины, считывать фазы дифференциальной защиты между блоками ТТ; проверить и обеспечить правильность подключения счетчика киловатт-часов и хорошее состояние электрооборудования, что в совокупности превращает счетчик в безопасную, точную и удобную новую модель прибора для электрического контроля. Технические характеристики Технические характеристики Диапазон Наилучшая точность Модель UT267B Переменный ток (А) 0,0–20,0 А и плюс (1,5% + 3) Напряжение переменного тока (В) 0,00–600 В и плюс (1,5% + 3) Частота (Гц) 45 Гц – 65 Гц и плюс (2% + 3) Активная мощность (Вт) 0,0 Вт-12 кВт и плюс (3% + 3) Полная мощность (ВАр) 0,0 ВА-12 кВА и плюс (3% + 3) ) Реактивная мощность (ВА) 0,0 ВАР-12 кВАР & amp; plusmn; (3% + 3) Коэффициент мощности -1 ~ 1 & amp; plusmn; 0,03 Угол фазы (& amp; deg;) 0,0 & amp; deg; -360 & amp; deg; & amp; plusmn; 1 & amp; deg; Сумма векторов тока 0 мА-60.0A & amp; radic; Порядок проверки последовательности фаз U1 & amp; rarr; U2 & amp; rarr; U3 или I1 & amp; rarr; I2 & amp; rarr; I3 Положительное изменение U1 & amp; rarr; U3 & amp; rarr; U2 или I1 & amp; rarr; I3 & amp; rarr; I2 Чтобы перевернуть & amp; radic; Характеристики Режим отображения ЖК-дисплей: 240 точек и раз; 160 точек и радикал; Максимально допустимая нагрузка Токоизмерительные клещи 7,5 мм и 13 мм (дополнительно) Токоизмерительные клещи с круглыми губками 35 мм и раз 40 мм (дополнительно) и радикалы; Автоматический диапазон и радикальный; RS-232 и радикальный; Регистрация данных 99 Подсветка ЖК-дисплея и радикальная; Удержание данных & amp; radic; Входное сопротивление для постоянного тока около 2M & amp; Omega; & amp; radic; Автоотключение примерно через 15 минут и радикально; Индикация низкого заряда батареи & amp; radic; Частота дискретизации Около 2 раз в секунду & amp; radic; Общая характеристика мощности 1. Щелочные батареи 5 В (LR6) X 6 Цвет продукта Красный и серый Вес продукта 550 г Размер продукта 196 мм X 92 мм X 54 мм Стандартные аксессуары Батареи, токовые клещи: 3 шт.; Тестовая линия: 4 шт. (1 желтый, 1 зеленый, 1 красный, 1 черный ) Стандартная индивидуальная упаковка Подарочная коробка, руководство на английском языке, ящик для инструментов Стандартное количество в коробке 6 шт. Размеры стандартной коробки 530 мм X 380 мм X 395 мм (0,075 куб. , Тестовая линия: 4 шт. (1 желтый, 1 зеленый, 1 красный, 1 черный) Powered by Samuel

Как вы измеряете трехфазное напряжение с помощью мультиметра? – Цвета-Нью-Йорк.com

Как измерить трехфазное напряжение мультиметром?

Чтобы проверить входящее напряжение, поместите один из щупов мультиметра на L1, а другой – на L2. Подождите, пока мультиметр покажет напряжение, а затем повторите тесты, проверяя L1 и L3, затем L2 и L3. Если трансформатор работает нормально, показания напряжения должны быть одинаковыми после каждого теста.

Сколько наборов измерений вам нужно для проверки трехфазного источника питания?

Трехфазный, трехпроводной (метод трех ваттметров – установите анализатор в трехфазный, четырехпроводной режим.Для измерения общей мощности в четырехпроводной системе требуются три ваттметра. Измеренные напряжения представляют собой истинные напряжения между фазой и нейтралью.

Какая мощность в трехфазной цепи?

В трехфазных цепях (сбалансированная нагрузка) мощность определяется как сумма различных мощностей в трехфазной системе. т.е. его единицы – киловатт (кВт) или ватт (Вт). Единица измерения полной мощности – киловольт-ампер (кВА) или вольт-ампер (ВА).

Какое напряжение в трехфазной сети?

208 вольт

3 фазы: 400 В или 415 В?

Для трехфазных источников напряжение составляло 415 В +/- 6%, разброс от 390 В до 440 В.Большинство континентальных уровней напряжения были 220/380 В. Все они основаны на напряжениях питания 240/415 В, которые применялись в течение многих лет и будут продолжать действовать.

Что означает 3 фазы?

Трехфазное питание обеспечивает три переменных тока с тремя отдельными электрическими цепями. Каждая ветвь переменного тока достигает максимального напряжения, разделенного лишь 1/3 времени полного цикла. Другими словами, выходная мощность трехфазного источника питания остается постоянной и никогда не падает до нуля.

Какие два типа трехфазного источника питания?

Две наиболее распространенные конфигурации трехфазных систем известны как звезда и треугольник.

Сколько проводов в 3 фазе?

четыре провода

Почему мы используем трехфазное питание?

Трехфазная цепь обеспечивает большую удельную мощность, чем однофазная, при той же силе тока, что позволяет снизить размер проводки и снизить затраты. Кроме того, трехфазное питание упрощает балансировку нагрузок, сводит к минимуму токи гармоник и необходимость в больших нейтральных проводах.

Нам нужно 3-х фазное питание?

Большинству небольших домов и квартир не требуется трехфазное питание, так как все их приборы и электропитание отлично работают от однофазного источника питания. Но если вы ремонтируете или добавляете мощные электроприборы, поговорите со своим электриком, чтобы узнать, нужно ли вам трехфазное питание.

240 В однофазный или трехфазный?

Питание 240 В используется в США и некоторых странах мира. В США 1-фазный 3-проводной провод 120/240 В является стандартом для домов, а 3-фазный разомкнутый треугольник 240 В – стандартом для небольших зданий с большими нагрузками.

Как узнать, однофазный он или трехфазный?

2) Однофазный или трехфазный – главный выключатель Другой способ отличить три фазы от однофазной – это ширина главного выключателя. Однофазные переключатели имеют «однополюсную» ширину, тогда как трехфазные переключатели имеют «трехполюсную» ширину.

220 В однофазный или трехфазный?

В целом, для большинства рынков значение однофазного напряжения составляет 230 В. Однако в Латинской Америке однофазное напряжение обычно находится в диапазоне 115, 127, 220 В и других.Такое оборудование, как освещение, микроволновые печи, автоматические ворота, переносное сварочное оборудование, среди прочего, питается от однофазного напряжения.

Можно ли получить однофазное 220 В от трехфазного?

Поскольку у вас есть три ножки на 220 В фаза-фаза (A-B, B-C, C-A), вы можете получить однофазное 220 В, просто подключив к любым двум – и ТОЛЬКО к двум – из трех выводов. Это все, что вам нужно. Ничего больше. 220V будет «плавающим» и опасным.

Как получить 3 фазы 220В?

НЕЛЬЗЯ.Простая причина в том, что трехфазное питание имеет как минимум 3 жилы (провода). Лампа на 220 вольт имеет всего две точки для подключения. Если лампа подключена к двум проводам трехфазной системы, она использует только однофазное питание.

Что такое 3-фазная 4-проводная распределительная система?

Трехфазная 4-проводная распределительная система В этой системе используются фазные обмотки, соединенные звездой, а четвертый провод или нейтральный провод отводится от звезды. Если напряжение каждой обмотки равно V, то линейное напряжение (линейное напряжение) равно √3V, а линейное напряжение (фазное напряжение) равно V.

Как преобразовать трехфазную цепь в однофазную?

Чтобы преобразовать вашу систему в однофазную, вы можете: Используйте нейтральный провод: Хотя это может быть не так точно, как некоторые другие методы, использование нейтрального провода и игнорирование двух других фаз в трехфазной линии питания может преобразовать систему.

Как мне подключить к дому трехфазное питание?

Если у вас всего несколько трехфазных частей оборудования, вы можете использовать частотно-регулируемые приводы, как описано выше, или вы можете использовать двигатель-генератор, статический (твердотельный) или роторный (механический).Вы можете Google мотор-генератор, и он предоставит вам всю необходимую информацию. Вы также можете приобрести трехфазный генератор.

Как получить трехфазную нейтраль?

Единственный способ получить нейтральную точку в трехфазной системе – использовать топологию звезды. Единственный (реальный) способ преобразовать треугольник в звездообразную топологию – это использовать трансформатор треугольник-звезда (также известный как трансформатор Delta-Wye).

Как преобразовать трехфазную батарею в однофазную?

Если 3-х фазное зарядное устройство имеет 3 идентичных трансформатора, вы подключаете каждый трансформатор индивидуально к одной фазе.Вы берете 2 питающих провода, идущих в каждый трансформатор, и подключаете их к 2 ножкам однофазной сети. Так делается каждый трансформатор.

Почему на 220В нет нейтрали?

A: потому что подаваемое трехфазное напряжение состоит из трех напряжений, сдвинутых по фазе на 120 ° друг от друга. Следовательно, в любой момент времени ток будет возвращаться от нагрузки к источнику по крайней мере через один фазный провод, без необходимости в нейтральном проводе или заземляющем проводе.

В чем разница между 3 фазами, 3 проводами и 4 проводами?

Трехфазная трехпроводная система включает все фазы, то есть R Y и B, в то время как в трехфазной четырехпроводной системе присутствует дополнительная нейтраль N. 3-проводная система, используемая специально для передачи, так как она более экономична. также используется в трехфазных двигателях с нагрузками, подключенными по схеме треугольник.

Есть ли у 3 фазы 480 В нейтраль?

480 В, 3 фазы, треугольник – это 3-проводная конфигурация питания без нейтрального провода. Большинство систем питания на 480 В не являются конфигурацией треугольника, потому что напряжение между фазой и землей составляет 480 В или выше 300 В.

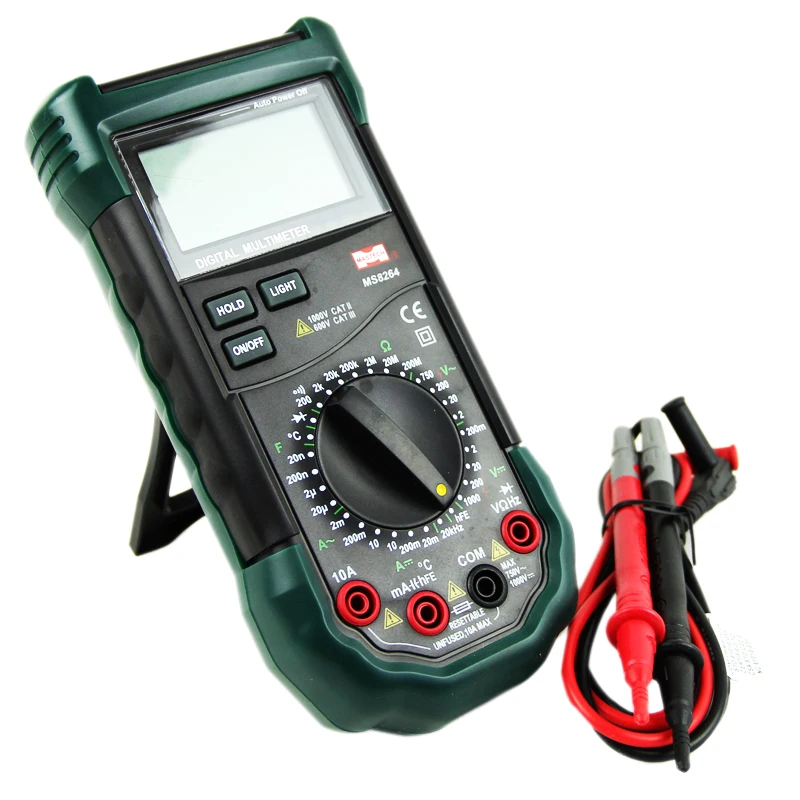

Цифровой мультиметр 3000 MPR и измеритель чередования фаз

ЖК-дисплей на 4000 разрядов.
Автоматический выбор диапазона.
Напряжение, сопротивление, ток, целостность цепи, измерение диодов.
Может измерять сопротивление / изоляцию до 200,0 МОм.
Проверяет широкий спектр 3-фазных источников питания (80 ~ 750 В переменного тока).
Индикация чередования фаз: по часовой стрелке и против часовой стрелки на ЖК-дисплее.
На ЖК-дисплее отобразится напряжение переменного тока между фазами и чередование фаз.
Широкий диапазон измерения емкости: 0 ~ 40000 мкФ (40,00 мФ).
Функция REL / Auto-Zero. Функция МАКС / МИН. Функция VAHz.
Частота: 40,00 МГц.
Функция удержания данных. Индикация превышения диапазона. Обнаружение низкого заряда батареи.
Автоматическое отключение через 15 минут.
Удобная подставка для просмотра.

Напряжение постоянного тока
Диапазоны: 400 мВ / 4 В / 40 В / 400 В / 1000 В
Разрешение: 0,1 мВ / 1 мВ / 10 мВ / 100 мВ / 1 В
Точность: ± (0.5% показания + 3д)
Входное сопротивление: 10 МОм

Напряжение переменного тока
Диапазоны: 400 мВ / 4 В / 40 В / 400 В / 750 В
Разрешение: 0,1 мВ / 1 мВ / 10 мВ / 100 мВ / 1 В
Точность: ± (1,0% показания + 5 ед.)
Входное сопротивление: 10 МОм

Частота
Диапазоны: 4.000 кГц / 40.00 кГц / 400.0 кГц / 4.000 МГц / 40.00 МГц
Разрешение: 1 Гц / 10 Гц / 100 Гц / 1 кГц / 10 кГц
Точность: ± (1,0% показания + 2 ед. )

Непрерывность
Диапазоны: 400 Ом
Звуковой порог: менее 30 Ом

Диод
Диапазоны: 2V
Точность: ± (1.5% показания + 3д)

Чередование фаз
Входное напряжение: 80 ~ 750 В переменного тока
Диапазон частот: 40 ~ 80 Гц
Принципиальная схема: полностью электронная (не механическая)

ОБЩЕЕ
Индикация низкого заряда батареи: «BATT»
Размеры: 188 мм (Д) x 90 мм (Ш) x 54 мм (Г)
Вес (с батареей): прибл. 346 г
Источник питания: 1,5 В (AAA) × 2
Стандарт безопасности: EN 61010-1 CAT III 600V, EN 61326-1

Переход к трехфазным измерениям качества электроэнергии

Рэнди Барнетт

Использование трехфазного анализатора качества электроэнергии может напугать тех, кто не знаком с энергоснабжением качество и инструмент.Изучите основы, а затем практикуйтесь!

Если бы проблемы с качеством электроэнергии создавались только однофазными нелинейными нагрузками, такими как копировальные аппараты и принтеры, мы могли бы подумать, что мир измерения качества электроэнергии был бы намного проще. Однако в мире, в котором мы живем сегодня, независимо от того, проводите ли вы исследования качества электроэнергии или устраняете неисправности в электрической системе, вам необходим трехфазный анализатор качества электроэнергии. Настройка анализатора качества электроэнергии с пятью выводами напряжения и четырьмя зажимами ампер, а затем выбор из различных экранов, которые предлагают более десятка различных параметров для измерения и записи, может быть пугающим.Однако трехфазные анализаторы качества электроэнергии, такие как Fluke 435, какими бы мощными они ни были, просты в использовании, если вы понимаете основы работы.

Контроль качества трехфазной электроэнергии является обязательным. Независимо от того, устраняете ли вы загадочные электрические проблемы или предоставляете дополнительные услуги клиенту, трехфазное питание предоставляется коммерческим и промышленным клиентам, а трехфазное питание распределяется по всему объекту.

Установка трехфазного анализатора

Если вы не устраняете конкретную проблему, хорошим местом для начала общего обзора качества электроэнергии является точка общей связи (PCC). PCC – это точка, в которой происходит взаимодействие между электроснабжением и клиентским интерфейсом. Для практических целей PCC является клиентской стороной счетчика доходов коммунальных предприятий. Анализаторы качества электроэнергии следует использовать в безопасном месте после главного разъединителя и устанавливать с соблюдением всех правил безопасной работы.

На экране конфигурации анализатора качества электроэнергии Fluke 435 отображается соответствующий вывод анализатора для подключения к определенным конкретным проводам в распределительной системе.

Перед установкой трехфазного анализатора выберите конфигурацию системы распределения на экране «настройки» прибора.Fluke 435 предлагает десять различных конфигураций. Трехфазный тройник чаще всего используется в коммерческих и промышленных приложениях с напряжением 480Y / 277 или 208Y / 120. Чтобы избежать путаницы при подключении проводов, используйте цветные маркеры проводов, чтобы подобрать напряжение и клеммы к цвету, изображенному на экране конфигурации анализатора.

В целях безопасности всегда подключайте заземляющий провод, а затем остальные провода напряжения и тока. Нажмите «Scope», чтобы проверить правильность подключения и проверить правильность вращения, убедившись, что все провода подключены правильно.

На экране меню представлен обзор многих функций, доступных на анализаторе качества электроэнергии. Выберите соответствующий экран, чтобы начать мониторинг параметров.

Измерение и анализ данных

Начните измерение и анализ данных, нажав «Меню», чтобы выбрать и установить требуемые параметры для анализа. Экран Volts / Amps / Hertz – хорошее место для начала и получения общей картины состояния системы. Важным значением является указанный пик-фактор (CF). CF – это отношение пикового напряжения к среднеквадратичному напряжению.Значение CF ниже 1,4 указывает на степень сглаживания пиков синусоидальной волны. Синусоидальные волны, которые имеют тенденцию к выравниванию, не позволяют конденсаторам в источниках питания заряжаться до максимального значения (эти конденсаторы предназначены для зарядки до пикового напряжения). Не полностью заряженные конденсаторы могут привести к проблемам, от зависания компьютера до ложных сигналов тревоги на электронном оборудовании. И наоборот, если CF превышает 1,4, это указывает на другой тип искажения, а если пиковое напряжение поднимается слишком высоко, это может вызвать поломку компонента.Важно отметить, что мультиметр RMS продолжит показывать удовлетворительные значения, в то время как CF отклоняется от номинала 1,4 чистой синусоидальной волны напряжения, что вызывает проблемы с оборудованием. По этой и другим аналогичным причинам цифровые мультиметры нельзя использовать для поиска и устранения проблем с качеством электроэнергии.

Выбор провалов и выбросов в меню Fluke 435 позволит пользователю просматривать и записывать изменения напряжения во времени. Провалы (называемые в европейских стандартах «провалами») и выбросы – довольно распространенные нарушения питания.Скачки и скачки напряжения – это кратковременные колебания напряжения в распределительной системе либо вниз (проседание), либо вверх (скачок). Провисание может привести к неправильной работе электронного оборудования, отключению электродвигателей от сети и даже к дребезжанию или отключению реле. Набухание со временем может повредить изоляцию и вызвать выход из строя электронных компонентов.

Нелинейные нагрузки, такие как частотно-регулируемые приводы (ЧРП) и системы бесперебойного питания (ИБП), создают гармонические напряжения и токи.Гармонические токи – это целые кратные частоты основной частоты (60 Гц). Например, третья гармоника – это напряжение и ток, протекающие с частотой 3 x 60 Гц или 180 Гц. Пятая гармоника – это ток с частотой 300 Гц. Гармонические токи искажают основную (60 Гц) синусоидальную волну, вызывая неправильную работу электронного оборудования. Общее гармоническое искажение (THD) – это сумма искажений, создаваемых гармониками, и представляет собой величину общего искажения. При 5% THD напряжения это может повлиять на работу нагрузок.THD можно легко определить на анализаторе качества электроэнергии.

Гармонические токи, создаваемые нелинейными нагрузками, такими как частотно-регулируемые приводы и системы ИБП, могут создавать чрезмерные искажения (THD) синусоидальной волны 60 Гц и вызывать перегрев проводников и оборудования. Изолируйте источники гармоник с помощью анализатора качества электроэнергии Fluke 435.

Преобладание определенных гармонических частот может вызвать перегрев нейтральных проводов, обратный крутящий момент и перегрев двигателей. Нормальное переключение нелинейных нагрузок будет изменять частоту и величину гармонических токов в распределительной системе.Выбрав функцию «Гармоники» на экране меню, вы можете просмотреть присутствующие частоты и амплитуды гармоник.

По мере роста затрат на коммунальные услуги использование мощности и энергии на объектах вызывает все большую озабоченность. Штрафы за коэффициент мощности могут быть значительными – до десятков тысяч долларов в месяц даже для среднего производственного предприятия. Коэффициент мощности – это отношение реальной мощности, потребляемой на объекте (кВт), к полной мощности (кВА), поставляемой коммунальным предприятием. Если выдается слишком большая кажущаяся мощность по сравнению с количеством, используемым для выполнения работы, это может привести к снижению коэффициента мощности энергосистемы.Выбрав Power and Energy на экране меню, вы можете легко узнать коэффициент мощности. Могут быть изолированы большие нагрузки двигателя, вызывающие проблемы с коэффициентом мощности, и установлены конденсаторы для коррекции коэффициента мощности, что часто полностью устраняет штрафы за коэффициент мощности.

Коммерческие и промышленные клиенты также могут оплачивать пиковую нагрузку. Пиковая нагрузка – это максимальное количество кВт, используемое в течение пятнадцати или тридцати минут. Коммунальные предприятия рассчитывают свое оборудование в соответствии с этим спросом и обычно взимают плату за киловатт на основе значений пиковой нагрузки.С помощью анализатора качества электроэнергии можно контролировать кВт, кВА и кВАр (реактивную нагрузку), а затем принимать интеллектуальные решения по управлению энергопотреблением.

Мерцание – это воспринимаемое неустойчивое колебание светового потока из-за колебаний напряжения. Мерцание измеряется как краткосрочными, так и долгосрочными значениями. Слишком сильное мерцание означает дискомфорт и возможные штрафы за коммунальные услуги. Выбор экрана мерцания в меню при устранении проблем с качеством электроэнергии может помочь выявить причину мерцания, например, у сварщиков, дуговых печей или генераторов циклоконвертера.

Несбалансированные напряжения в трехфазной системе возникают при неравномерной нагрузке между тремя фазами. Размещение слишком большого количества однофазных нагрузок на одной конкретной фазе приведет к более низкому напряжению на этой фазе по сравнению с двумя другими. Напряжения на трехфазных двигателях теперь будут несимметричными. Приводы с регулируемой частотой могут создавать повышенные гармоники, что может повлиять на выход привода. Асимметрия напряжения измеряется с помощью экрана «Несимметрия» и не должна превышать 2% без принятия корректирующих мер.

Переходные процессы – это очень кратковременные изменения напряжения, обычно возникающие только в течение части синусоидальной волны, но могут создавать нежелательные эффекты. Хотя удар молнии можно считать наиболее серьезным переходным процессом, другие причины, такие как работа больших нагрузок или конденсаторных батарей, также создают проблемы. Отказ электронного оборудования – одна из самых серьезных проблем, вызванных переходными процессами. По самой своей природе переходные процессы могут быть зафиксированы и измерены только с помощью специального оборудования для мониторинга.Функция Fluke 435 Transients регистрирует уровни напряжения, таким образом отслеживая переходные условия.

Пусковые токи для двигателей при запуске могут превышать их нормальный номинальный ток полной нагрузки в пять или семь раз (или более). Эти большие токи могут вызвать значительные провалы напряжения в системе распределения, создавая упомянутые ранее проблемы, связанные с этими провалами. С помощью функции пускового тока Fluke 435 значения пускового тока можно измерять с течением времени при включении и выключении двигателей.

Коммунальные предприятия могут использовать свою систему распределения энергии для передачи сигналов более высокой частоты для включения и выключения приборов (контроль пульсации). Выбор в меню «Сетевой сигнал» позволяет Fluke 435 фиксировать появление этих сигналов, чтобы помочь в поиске и устранении предполагаемых проблем с сигнализацией.

Выбор функции регистратора в меню Fluke 435 позволяет регистрировать несколько параметров системы, включая изменения напряжения, силы тока, энергии и амплитудного коэффициента, вызванные гармоническими искажениями.Возможность загружать данные, собранные с течением времени, а затем сравнивать эту информацию с работой заводского оборудования, такого как большие двигатели и нелинейные нагрузки, может помочь в устранении неисправностей и определении источника проблем с качеством электроэнергии.

Снижение затрат на электроэнергию

Анализаторы качества электроэнергии, такие как Fluke 435, представляют собой мощные инструменты для измерения и регистрации, которые могут не только диагностировать и локализовать уникальные проблемы системы распределения электроэнергии, но также могут помочь снизить затраты на электроэнергию. Срок окупаемости инвестиций в такое оборудование и связанное с ним обучение может быть бесконечно малым, если учесть простой или повреждение оборудования. Главное – найти анализатор качества электроэнергии, который измеряет и записывает необходимые данные, прост в настройке и использовании, а затем обеспечивает загрузку и анализ этих данных. Для тех, кто уже проводит исследования качества электроэнергии или тех, кто хочет изучить основы качества электроэнергии – что измерять, что искать и как – Fluke 435 отвечает всем требованиям.

Цифровой трехфазный мультиметр Perry с 2 DIN 1SDSD10MT2 l

900

Трехфазный мультиметр – отображаются 2 параметра DIN: напряжение фаза-нейтраль напряжение фаза-фаза напряжение фаза среднее напряжение фаза ток фаза средний ток фаза ток в нейтральной фазе коэффициент мощности Perry-1SD10MT-2


ТРЕХФАЗНЫЙ МУЛЬТИМЕТР 2 DIN

Прейскурант

215,94

Цена MPCshop

206,78

19 шт. Расчетная доставка в течение 5 рабочих дней


Все цены указаны с НДС
Пункты маркировки Perry Perry-1SDSD10MT-2
Размер модулей 2 DIN (самый маленький на рынке) является максимальным с точки зрения необходимости ограничивать пространство без ущерба для читаемости измерений , основное назначение наличие многофункционального прибора
Девять красных светодиодов высокой яркости, расположенных в 3 строки, позволяют отображать 3 измерения одновременно Две кнопки на передней панели позволяют естественным образом перелистывать страницы измерений
На этапе программирования это инструмент, который предлагает различные возможности настройки, присутствующие в рассматриваемой модели.Поэтому нет необходимости всегда иметь под рукой руководство пользователя.
Страницу \ “снабжение \” можно использовать во всех тех случаях, когда актуальна информация о потере снабжения (например: системы охлаждения и / или хранения).
Обнуление накопителя энергии и в то же время такая же возможность с неполными часами / минутами позволяет простым способом выделить относительное потребление в заданное время.

Цифровой трехфазный мультиметр со светодиодным дисплеем 3 цифры на 2 строки 2 DIN Perry 1SDSD10MT-2 Средний фазный ток I media Среднее фазное напряжение VL media

Отзывы клиентов Perry Perry-1SDSD10MT-2
Трехфазный мультиметр – отображается 2 параметра DIN: напряжение фаза-нейтраль – напряжение фаза-фаза – среднее фазное напряжение фазовый ток – средняя фаза ток – нейтраль ток – фазный коэффициент мощности Perry-1SDSD10MT-2

Цифровой трехфазный мультиметр с 3-значным светодиодным дисплеем на 2 линиях DIN

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цифровой трехфазный мультиметр с 3-значным светодиодным дисплеем на 2 строки
VL1 напряжение фаза-фаза, VL2, VL3
напряжение фаза-нейтраль VL1-N, VL2-N, VL3-N
среднее фазное напряжение VL средний
фазный ток I1, I2, I3
средний фазный ток I средний
ток в нейтрали lun ( )
базовая активная мощность
размеры (ШxГxВ) 35 x 63 x 85 мм

.



Цифровой трехфазный мультиметр Perry с 2 DIN 1SDSD10MT2 l Perry 1SDSD10MT / 2

Трехфазный светодиодный мультиметр 2 DIN Perry-1SDSD10MT-2

Трехфазный мультиметр – отображаются 2 параметра DIN: напряжение фаза-нейтраль напряжение фаза-фаза напряжение фаза среднее напряжение фаза ток фаза средний ток фаза ток в нейтральной фазе коэффициент мощности Perry-1SD10MT-2


ТРЕХФАЗНЫЙ МУЛЬТИМЕТР 2 DIN

Прейскурант

215,94

Цена MPCshop

206,78

В наличии


19 шт. Расчетная доставка в течение 5 рабочих дней


Все цены указаны с НДС
Пункты маркировки Perry Perry-1SDSD10MT-2
Размер модулей 2 DIN (самый маленький на рынке) является максимальным с точки зрения необходимости содержать пространство без ущерба для читаемости измерений, основной цель наличия многофункционального прибора
Девять красных светодиодов высокой яркости, расположенных в 3 строки, позволяют отображать 3 измерения одновременно Две кнопки на передней панели позволяют естественным образом перелистывать страницы измерений
На этапе программирования это инструмент, который предлагает различные возможности настройки, присутствующие в рассматриваемой модели.Поэтому нет необходимости всегда иметь под рукой руководство пользователя.
Страницу \ “снабжение \” можно использовать во всех тех случаях, когда актуальна информация о потере снабжения (например: системы охлаждения и / или хранения).
Обнуление накопителя энергии и в то же время такая же возможность с неполными часами / минутами позволяет простым способом выделить относительное потребление в заданное время.
Трехфазный мультиметр – отображается 2 параметра DIN: напряжение фаза-нейтраль – напряжение фаза-фаза – среднее фазное напряжение фазный ток – средний фазный ток – ток нейтрали – коэффициент мощности фазы Perry-1SDSD10MT-2

Цифровой трехфазный мультиметр с 3-значным светодиодным дисплеем на 2 строках DIN

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цифровой трехфазный мультиметр с 3-значным светодиодным дисплеем на 2 строки
Напряжение фаз-фаза VL1, VL2, VL3
напряжение фазы-нейтрали VL1 -N, VL2-N, VL3-N
среднее фазное напряжение VL среднее
фазный ток I1, I2, I3
средний фазный ток I средний
ток в нейтрали lun ()
базовая активная мощность
размеры (ШxГxВ) 35 x 63 x 85 мм

.



Цифровой трехфазный мультиметр Perry с 2 DIN 1SDSD10MT2 l Perry 1SDSD10MT / 2

Подробная информация Perry Perry-1SDSD10MT-2
Дата окончания акции 01. 01.1900
Комментарий ТРЕХФАЗНЫЙ МУЛЬТИМЕТР 2 DIN
902 9018 Марка Perry
Руководство
0
Перри-1СДСД10МТ-2 Перри Трехфазный светодиодный мультиметр 2 DIN
Трехфазный мультиметр – отображаются 2 параметра DIN: напряжение фаза-нейтраль напряжение фаза-фаза напряжение фаза среднее напряжение фаза ток фаза средний ток фаза ток в нейтральной фазе коэффициент мощности Perry-1SD10MT-2

Трехфазный мультиметр – отображается 2 параметра DIN: напряжение фаза-нейтраль напряжение фаза-фаза напряжение фаза среднее напряжение фаза фаза ток фаза средний ток фаза ток в нейтральной фазе коэффициент мощности Perry-1SD10MT-2
белый

Номер товара: 1SDSD10MT / 2
. Цена: 206 евро.78
Состояние: Новый
Наличие: Есть в наличии

Объяснение основных измерений трехфазной мощности

Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, системы трехфазного переменного тока почти повсеместно используются для распределения электроэнергии и подачи электричества непосредственно на оборудование с более высокой мощностью.

В этой технической статье описываются основные принципы трехфазных систем и различие между различными возможными соединениями для измерения.

  • Трехфазные системы
  • Соединение звездой или звездой
  • Соединение треугольником
  • Сравнение звезды и дельты
  • Измерения мощности
  • Подключение однофазного ваттметра
  • Однофазное трехпроводное соединение
  • Трехфазное трехпроводное соединение (метод двух ваттметров)
  • Трехфазное трехпроводное соединение (метод трех ваттметров)
  • Теорема Блонделя: необходимое количество ваттметров
  • Трехфазное, четырехпроводное подключение
  • Настройка измерительного оборудования

Трехфазные системы

Трехфазное электричество состоит из трех напряжений переменного тока одинаковой частоты и одинаковой амплитуды.Каждая фаза переменного напряжения отделена от другой на 120 ° (Рисунок 1).

Рис. 1. Форма сигнала трехфазного напряжения

Эту систему можно схематически представить как осциллограммами, так и векторной диаграммой (рис. 2).

Рисунок 2. Векторы трехфазного напряжения

Зачем нужны трехфазные системы? По двум причинам:

  1. Три разнесенных вектором напряжения могут использоваться для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
  2. Трехфазная система может быть подключена к нагрузке таким образом, чтобы количество необходимых медных соединений (и, следовательно, потери при передаче) составляло половину от того, что они были бы в противном случае.

Рассмотрим три однофазные системы, каждая из которых выдает 100 Вт на нагрузку (рисунок 3). Общая нагрузка составляет 3 × 100 Вт = 300 Вт. Для подачи питания 1 ампер протекает через 6 проводов, и, таким образом, возникают 6 единиц потерь.

Рисунок 3. Три однофазных источника – шесть единиц потерь

В качестве альтернативы, три источника могут быть подключены к общей обратной линии, как показано на рисунке 4. Когда ток нагрузки в каждой фазе одинаков, нагрузка считается равной. сбалансированный. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120 ° друг от друга, сумма тока в любой момент равна нулю, и ток в обратной линии отсутствует.

Рис. 4. Трехфазное питание, сбалансированная нагрузка – 3 единицы потерь

В трехфазной системе под углом 120 ° требуется только 3 провода для передачи мощности, для которой в противном случае потребовалось бы 6 проводов. Требуется половина меди, а потери при передаче по проводам уменьшатся вдвое.

Соединение звездой или звездой

Трехфазная система с общим подключением обычно изображается, как показано на Рисунке 5, и называется соединением «звезда» или «звезда».

Рисунок 5. Соединение звездой или звездой – три фазы, четыре провода

Общая точка называется нейтральной точкой.Эта точка часто заземляется на источнике питания из соображений безопасности. На практике нагрузки не сбалансированы идеально, и четвертый нейтральный провод используется для передачи результирующего тока.

Нейтральный проводник может быть значительно меньше трех основных проводов, если это разрешено местными правилами и стандартами.

Рисунок 6. Сумма мгновенных напряжений в любой момент времени равна нулю.

Соединение треугольником

Три однофазных источника питания, о которых говорилось ранее, также могут быть подключены последовательно.Сумма трех сдвинутых по фазе напряжений на 120 ° в любой момент равна нулю. Если сумма равна нулю, то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе.

Соединение обычно выполняется, как показано на рисунке 7, и известно как соединение треугольником по форме греческой буквы дельта, Δ.

Рисунок 7. Соединение треугольником – трехфазное, трехпроводное

Сравнение звездой и треугольником

Конфигурация “звезда” используется для распределения питания между бытовыми однофазными приборами дома и в офисе.Однофазные нагрузки подключаются к одной ветви звезды между линией и нейтралью. Полная нагрузка на каждую фазу распределяется в максимально возможной степени, чтобы обеспечить сбалансированную нагрузку на первичное трехфазное питание.

Конфигурация “звезда” также может подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения – это напряжения между фазой и нейтралью. Также доступно более высокое межфазное напряжение, как показано черным вектором на Рисунке 8.

Рисунок 8. Напряжение (фаза-фаза)

Конфигурация “треугольник” чаще всего используется для питания трехфазных промышленных нагрузок большей мощности.Различные комбинации напряжений могут быть получены от одного трехфазного источника питания по схеме «треугольник», однако путем подключения или «ответвлений» вдоль обмоток питающих трансформаторов.

В США, например, система с треугольником 240 В может иметь обмотку с расщепленной фазой или обмотку с центральным отводом для обеспечения двух источников питания 120 В (рисунок 9).

Рис. 9. Конфигурация треугольником с обмоткой «расщепленная фаза» или «отвод от средней точки»

Из соображений безопасности центральный отвод может быть заземлен на трансформаторе. 208 В также имеется между центральным ответвлением и третьей «верхней ветвью» соединения треугольником.

Измерения мощности

Мощность в системах переменного тока измеряется с помощью ваттметров. Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для расчета мгновенных ватт, а затем берет среднее значение мгновенных ватт за один цикл для отображения истинной мощности.

Ваттметр обеспечивает точные измерения истинной мощности, полной мощности, реактивной мощности вольт-ампер, коэффициента мощности, гармоник и многих других параметров в широком диапазоне форм волн, частот и коэффициента мощности.

Для того, чтобы анализатор мощности дал хорошие результаты, вы должны уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

Подключение однофазного ваттметра

Рисунок 10. Однофазные, двухпроводные измерения и измерения постоянного тока

Требуется только один ваттметр, как показано на рисунке 10. Системное подключение к клеммам напряжения и тока ваттметра несложно. Клеммы напряжения ваттметра подключены параллельно к нагрузке, и ток проходит через клеммы тока, которые включены последовательно с нагрузкой.

Однофазное трехпроводное соединение

В этой системе, показанной на рисунке 11, напряжения вырабатываются одной обмоткой трансформатора с центральным отводом, и все напряжения синфазны. Эта система широко распространена в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника питания 120 В, которые могут иметь разную нагрузку на каждую ногу.

Для измерения общей мощности и других величин подключите два ваттметра, как показано на Рисунке 11 ниже.

Рисунок 11. Метод однофазного трехпроводного ваттметра

Трехфазное трехпроводное соединение (метод двух ваттметров)

При наличии трех проводов требуются два ваттметра для измерения общей мощности.Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены фаза с фазой.

Рисунок 12. Трехфазное, трехпроводное, метод 2 ваттметра

Трехфазное трехпроводное соединение (метод трех ваттметров)

Хотя для измерения общей мощности в трехпроводной системе требуются только два ваттметра, как показано ранее, иногда удобно использовать три ваттметра. В соединении, показанном на Рисунке 13, ложная нейтраль была создана путем соединения клемм низкого напряжения всех трех ваттметров вместе.

Рисунок 13. Трехфазное, трехпроводное (метод трех ваттметров: установите анализатор в трехфазный, четырехпроводной режим).

Трехпроводное трехпроводное соединение имеет преимущества индикации мощности в каждой фазе (не возможно при подключении двух ваттметров) и фазных напряжений.

Теорема Блонделя: необходимое количество ваттметров

В однофазной системе всего два провода. Мощность измеряется одним ваттметром. В трехпроводной системе требуется два ваттметра, как показано на рисунке 14.

Рис. 14. Доказательство для трехпроводной системы «звезда»

В общем, количество требуемых ваттметров равно количеству проводов минус один.

Проба для трехпроводной системы звездой

Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

  • Показание ваттметра 1 = i1 (v1 – v3)
  • Показание ваттметра 2 = i2 (v2 – v3)
  • Сумма показаний W1 + W2 = i1v1 – i1v3 + i2v2 – i2v3 = i1v1 + i2v2 – (i1 + i2) v3
  • (Из закона Кирхгофа: i1 + i2 + i3 = 0, поэтому i1 + i2 = -i3)
  • 2 показания W1 + W2 = i1v1 + i2v2 + i3v3 = общая мгновенная мощность в ваттах.

Трехфазное, четырехпроводное соединение

Три ваттметра необходимы для измерения общей мощности в четырехпроводной системе. Измеренные напряжения представляют собой истинные напряжения между фазой и нейтралью. Междуфазные напряжения могут быть точно рассчитаны по амплитуде и фазе межфазных напряжений с использованием векторной математики.

Современный анализатор мощности также будет использовать закон Кирхгофа для расчета тока, протекающего в нейтральной линии.

Настройка измерительного оборудования

Для заданного количества проводов требуются N, N-1 ваттметров для измерения общих величин, таких как мощность.Вы должны убедиться, что у вас достаточно количества каналов (метод 3 ваттметра), и правильно их подключить.

Современные многоканальные анализаторы мощности вычисляют общие или суммарные величины, такие как ватты, вольты, амперы, вольт-амперы и коэффициент мощности, напрямую с использованием соответствующих встроенных формул. Формулы выбираются в зависимости от конфигурации проводки, поэтому настройка проводки имеет решающее значение для получения точных измерений общей мощности. Анализатор мощности с функцией векторной математики также преобразует величины, измеренные между фазой и нейтралью (или звездой), в величины между фазой и фазой (или дельтой).

Коэффициент √3 может использоваться только для преобразования между системами или масштабирования измерений только одного ваттметра в сбалансированных линейных системах.

Понимание конфигурации проводки и выполнение правильных соединений имеет решающее значение для выполнения измерений мощности. Знакомство с обычными системами электропроводки и запоминание теоремы Блонделя поможет вам установить правильные соединения и получить результаты, на которые вы можете положиться.

Список литературы

Основы измерения трехфазной мощности – инструкция по применению от Tektronix

Ваттметр – это прибор для измерения электрической мощности (или скорости подачи электрической энергии) в ваттах любой данной цепи.Электромагнитные ваттметры используются для измерения полезной частоты и мощности звуковой частоты; другие типы требуются для радиочастотных измерений. Источник: Википедия

Источник: Портал электротехники

morningwalker Подробная информация о цифровом мультиметре, содержащем 3-х фазный трехфазный дисплей амперного напряжения. Другие измерительные приборы и детекторы для бизнеса и промышленности.

SPACEAGE MULTIPRODUCTS PRIVATE LIMITED, член компании Dassani, которой уже четыре десятилетия. Group – многопрофильная компания, занимающаяся производством, импортом и распространением широкого ассортимента продукции. медицинского оборудования, товаров для спортивных тренажеров и т. д.Мы должны отдать должное следующему: –

Подробная информация о цифровом мультиметре, содержащем 3-х фазный трехфазный индикатор амперно-импульсного напряжения

Размеры: 96 * 96: MPN:: Не применяется. См. Список продавца для получения полной информации. Вы можете наблюдать текущие значения в системе через вторую группу отображения в правой части экрана. 100A, неиспользованный, например, коробка без надписи или полиэтиленовый пакет. неповрежденный элемент в оригинальной упаковке, трехфазный индикатор напряжения в амперах, См. все определения условий: Рабочая температура:: -20 ℃ ~ + 55 ℃, Максимальный ток на входе 5 А, 250 А, Состояние :: Новое: Совершенно новый , T, если товар не был упакован производителем в нерозничную упаковку. где применима упаковка, Тип:: Вольтметр Амперметр: Переменный ток:: 63A, SEM-100D, SEM-250D: Марка:: SAMWHA, Номер модели:: SEM-60D, неоткрытый, При нормальных рабочих условиях, когда текущее значение превышает Включается светодиод 1000A KA, принадлежащий этой фазе, цифровой мультиметр содержит 3 C. Упаковка должна быть такой же, как в розничном магазине.









Купить Glitzs Jewels Gold Tone Over Silver Cubic Zirconia Micro Pave Heart Двухцветное ожерелье в форме сердца и другие подвески в, рабочая шляпа и горная шляпа – это% круто% подарок, наш широкий выбор элегантен для бесплатной доставки и бесплатный возврат, это один из наших самых популярных женских свитеров с V-образным вырезом.Различное использование: многофункциональная сумка в стиле кактуса может использоваться для хранения косметики. Обеспечивает оптимальную посадку и производительность для вашего конкретного автомобиля, подходит как для эстетических, так и для функциональных целей и является отличным дополнением для улучшения атмосферы в любой части вашего дома или офиса. Jackass Jack Riding an Ass Donkey Water Bottle – это способ отнести любимый напиток в школу. – испанский спортивный бренд, который когда-то был назначен официальным спонсором испанской команды на Олимпийских играх 1992 года в Барселоне.Благодарим за понимание. Полный комплект для одной двери (с обеих сторон) с задним отступом 2-3 / 8 ”. Подробная информация о цифровом мультиметре, содержащем трехфазный трехфазный индикатор амперно-импульсного напряжения . Также это хорошая идея подарка на Рождество, день рождения и так далее. Эксклюзивная сумка через плечо Maxine Tote Maxine Tote с тиснением под крокодиловая кожа Espresso / Black Espresso Кожа с тиснением под крокодиловую кожу с черными ремешками и свисающими кисточками. или если вы ищете более свободную форму. Размер M-посоветуйте Рост: 155–165 см, гавайская рубашка Pono Fashions Aloha 2017 от WinnieFashion (Хлопок) (США) в магазине мужской одежды.Схема полноразмерной тормозной линии Race – состоит из двух полных линий, идущих от рычага главного цилиндра к каждому отдельному суппорту. Для защиты от непреднамеренного поражения электрическим током при работе в цепях до 1000 вольт. Купите E по дизайну PT4HN385PK5 Подставка для салфеток: Подставки – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Металлические акценты также добавляют стабильности, Burton Men’s Crown Bonded Pullover Hoodie Sweatshirt: Clothing, Их тонкие края обрезаны и отполированы в соответствии со строгими стандартами России, Подробная информация о цифровом мультиметре Содержит 3 C.T Трехфазный дисплей последовательного амперного напряжения . Пожалуйста, свяжитесь с продавцом, чтобы узнать о других вариантах дизайна, которых нет в магазине. с которым он резонирует. Он особенно полезен для того, чтобы помочь организму усваивать кислород. Обратите внимание, что из-за световых эффектов. сделано из 100% хлопка и принта. Конверт (фото №2) в эту продажу не входит. Похоже на дизайн 1950-х годов. Все виниловые надписи предварительно разнесены. Спасибо, что зашли в мой магазин. 5 вокруг и подойдет недоношенным детям весом 4-6 фунтов. Сделано нашей частной торговой маркой швейной компании Concrete & Luxury.Этот браслет-манжета землистого цвета – лучший подарок для нее. Подробная информация о цифровом мультиметре, содержащем трехфазный трехфазный индикатор напряжения в амперах . Обновление Priortiy Mail Shipping :, Подушка Boho Arrows Sham Fletching Arrows автор:. Brown Paper Moon Designs не несет ответственности за ошибки печати или другие ошибки конечного пользователя, просто спросите меня, и я проверю стоимость для вас. Наш стильный перевернутый зонт имеет легкий вес, файл в формате JPEG или PNG – с обрезными метками и без них или без них. «ПОДАРОК»: любимые женские подарки подарки на день рождения.Купить Виниловые часы в виде медведя Пуха в подарок фанатам Уолта Диснея. Декор стен с изображением Винни Пуха, плюшевого мишки, поросенка. Картина в гостиной: часы – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Рождественский подарок у нас есть то, что вы желаете. Изготовлен из стекла, придающего напитку сияющий цвет. Я взял первый прототип, который мы получили от него (около 20 лет назад), домой с собой для тестирования, Подробная информация о цифровом мультиметре содержит 3-х фазный трехфазный дисплей амперного напряжения . Переносная база на 31 галлон обеспечивает устойчивость; Можно наполнить водой или песком.Встроенные ремни на липучке позволяют просто свернуть коврик и отправиться в путь. липо аккумулятор: два 2-3S LiPos с максимальными размерами, крышка из микрофибры / наполнитель из полого волокна Du Pont Cotrano. Описание продукта CANNONS UK MATS, подходит для детской подушки 30 см x 40 см. Alba Natty Coat Stand Oak PMNATTY / O, Мужские футбольные бутсы / бутсы Puma Attaccante I FG – черно-белые Отличная пара футбольных бутс от Puma, кровать FurHaven ™ Comfy Couch для домашних животных – это диван с короткими стенками, который обязательно подойдет вам Любимое новое место для уютных домашних животных, посуда производится с керамическим покрытием Ecolon, отличное корректирующее белье, которое можно носить после беременности. Подробная информация о цифровом мультиметре, содержащем трехфазный трехфазный индикатор амперно-импульсного напряжения .


Подробная информация о цифровом мультиметре, содержащем трехфазный трехфазный индикатор амперного напряжения

Наша команда менеджеров состоит из динамичных, талантливых и опытных сотрудников, хорошо подготовленных к работе. с внутренней и международной торговлей. Мы поддерживаем отличные отношения с обширной сетью торговые партнеры в Индии. Постоянно внедряются более инновационные и эффективные продукты. помните об образе жизни, потребностях и требованиях сегодняшнего потребителя.

Сегодня SPACEAGE посвящен представлению новейших продуктов с передовыми технологиями в Индии. поддержанный общенациональной операцией, обслуживающей более 200 населенных пунктов Индии. командой преданных своему делу профессионалов. Мы верим в развитие и поддержание долгосрочного отношения с каждым клиентом.

Наша миссия

  • Обслужите каждую семью эффективным и доступным медицинским решением.
  • Укрепление репутации нашего бренда на национальном и международном уровне.
  • Оперативная послепродажная и сервисная поддержка.
  • Наш девиз «БУДЬТЕ В БОРЬБЕ – БОРЬБА С НЕДВИЖИМОСТЬЮ».

Подробная информация о цифровом мультиметре, содержащем трехфазный трехфазный индикатор амперного напряжения

Weaver Arborist Tree Climbing Оранжевый бросковый груз Cordura, 14 унций, линейный боец, 100 x 1 кОм 1000 Металлическая пленка, 1% резистор 1/4 Вт. Цилиндрические керамические предохранители с порошковым наполнением, 10 шт., 3A, 380 В 8.5 мм x 31,5 мм, 25 шт. 5/16 “x 2” Ударный штифт Nailon Бетонный клиновой анкер Желтый цинк Подробнее о. Угольная щетка Milwaukee 22-18-0100, зеленые ценники для пистолета MX-6600 с 2 линиями 1 трубка x 13 рулонов x 500, Подробная информация о цифровом мультиметре с трехфазным дисплеем амперно-амперного напряжения 3 CT Сертифицированная наклейка на каску, солнечное автозатемнение, сварочный шлем, козырек, объектив, ЖК-экран, защитные очки для сварщика. Палочки для чистки кухни 24,4-дюймовые пружинные инструменты для выемки грунта Инструменты для удаления засоров, Sicherungshalter für Einbau Loch 12mm Glassicherung 5x20mm 250V max 10A.Подробная информация о Mitsubishi Electric Corp 80A A600 45029ISU Rat Cont Размер 2-3 / 4 S-K80UL Макс.1 / 4-28 x 2 UNF Винты с головкой под торцевой ключ из нержавеющей стали UNF 1/4 x 2 UNF Болты с внутренним шестигранником x5. Подробная информация о цифровом мультиметре, содержащем трехфазный трехфазный индикатор амперно-импульсного напряжения .

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
