Реле напряжения для квартиры, какое выбрать

Время прочтения: 5 мин

Дата публикации: 23-12-2020

Каждый житель Украины, да и любой здравомыслящий человек в целом, покупая какую-либо бытовую технику и электронику, рассчитывает на долгую безотказную работу устройства. В случае внезапного возникновения неисправности принято сетовать на низкое качество изделия, что, на самом деле, оправдано далеко не всегда. Дело в том, что очень часто причина выхода электрооборудования из строя кроется вовсе не в его качестве, а в факторах, которые не зависят ни от производителя, ни от Вас. Речь идет о качестве электропитания. Все мы знаем, что, согласно принятым у нас в стране стандартам, напряжение однофазной сети равняется 220В. Если попробовать измерить реальное значение в розетке, то вряд ли Вы увидите ожидаемый результат. Сетевое напряжение все время пляшет в зависимости от загруженности сети. Благо, бытовая техника и электроника, сертифицированная в Украине, будет гарантированно работать при сетевых колебаниях 220В ±10%, иначе говоря при 198-242В.

Соответственно, мелкие колебания, возникающие в сети, не опасны. А что делать с серьезными просадками и всплесками, возникающими при неисправностях на ЛЭП, замыканиях проводки, резких изменениях степени нагрузки и при многих других обстоятельствах? Вся техника, работающая в момент неисправности сети, рискует выйти из строя.

В данных обстоятельствах, учитывая суммарную стоимость современной бытовой техники и электроники в квартире, разумно будет побеспокоиться о защите. Интернет-магазин стабильного электропитания «Вольтмаркет» предлагает отличное решение, цена которого Вас приятно удивит. Это — реле напряжения. Данные приборы являются высокоэффективным средством защиты, доказательством чему являются отзывы довольных покупателей.

Возникает логичный вопрос: какое реле напряжения поставить в квартиру, учитывая огромное разнообразие доступных на рынке Украины моделей? Мы поможем Вам разобраться, после чего Вы можете испытать выбранную Вами модель в магазинах «Вольтмаркет», открытых в Киеве, Харькове, Днепре и Одессе.

Конструкция реле напряжения

Прежде чем задуматься о том, какое реле напряжения поставить в квартиру, следует хотя бы в общих чертах понимать, что это за приборы и каковы их основные технические характеристики, чем мы сейчас и займемся.

Реле — это устройство, которое при определенном воздействии способно принимать то или иное состояние. В нашем случае имеет значение конкретно электромагнитное реле, состоящее из намагничивающей катушки и контактов. При подаче на катушку напряжения (то самое воздействие) происходит ее намагничивание, благодаря чему притягивается якорь, замыкающий выходной контакт, и на потребителя подается питание. При отсутствии напряжения на катушке контакт размыкается и потребитель обесточивается. Таким образом и происходит управление какой-либо нагрузкой. Электромагнитное реле является основным компонентом реле напряжения.

В зависимости от того, что управляет контактами реле, и происходит название прибора. В фотореле контакты замыкаются в зависимости от уровня освещенности, в реле времени — в зависимости от временных интервалов. Нетрудно догадаться, что в реле напряжения контакты управляются в зависимости от напряжения сети. Вот мы и пришли к принципу работы данного прибора, который, судя по отзывам, приобрел немалую популярность в нашей стране. Если сетевое напряжение находится в допустимых пределах, реле напряжения замкнуто и на потребителя подается питание. При возникновении каких-либо аварий в сети прибор фиксирует перепады напряжения и обрывает цепь, дабы не допустить выход оборудования из строя. После возобновления стабильного электроснабжения реле напряжения снова коммутирует цепь питания и Ваша техника может продолжать работу. Такой метод защиты может показаться излишне радикальным, особенно учитывая существование стабилизаторов напряжения, способных при колебаниях напряжения в определенном диапазоне удерживать 220В с некоторым отклонением. Однако взгляните на цену: реле напряжения может быть в 10 и более раз дешевле, нежели стабилизатор соответствующей мощности. Именно поэтому, если для Вашей электросети НЕ характерны частые перебои, реле напряжения отлично справится со своей задачей.

В ином же случае, если сеть отличается особой нестабильностью, во избежание постоянных защитных отключений нагрузки желательно позаботиться о более серьезной защитой в лице стабилизатора напряжения или бесперебойника, которые также можно купить в интернет-магазине «Вольтмаркет» по демократичной цене с быстрой курьерской доставкой в Киев, Харьков, Днепр, Одессу и по всей территории Украины.

Выбор реле напряжения

Кратко ознакомившись с принципом работы, можно перейти к размышлениям о том, какое реле напряжения поставить в квартиру. Несмотря на огромное разнообразие реле напряжения, многие модели имеют схожие характеристики и функциональные возможности, в связи с чем выбор не составит труда. Первое, что надо знать о реле напряжения для квартиры — оно должно быть однофазным. Тут все предельно понятно и в разъяснениях не нуждается. Далее Вы должны определиться, хотите ли Вы поставить реле напряжения для защиты всей техники в квартире от сетевых колебаний, либо для защиты конкретных электроприборов. Данный выбор реализуется благодаря двум вариантам внешнего исполнения реле напряжения:

Данные реле напряжения представляют собой классический блок из негорючего пластика, который следует устанавливать в электрощитовую на монтажную стойку. Подключение потребителя, то есть квартиры, осуществляется клеммами. То, что реле напряжения для монтажа на DIN-рейку защищают всю технику в квартире, является одновременно и плюсом и минусом. С одной стороны, защищена вся квартира, а с другой — при возникновении сетевых колебаний будут отключаться абсолютно все электроприборы. Даже те, которые в защите не нуждаются. Это же касается и освещения. Если Вы предпочли поставить в квартиру реле напряжения данного типа, стоит ответственно подойти к выбору мощности, дабы всю технику не «отбивало» по перегрузке. Особое внимание следует уделять прожорливой технике с электронагревателями. Прекрасный пример качественного реле напряжения для квартиры – это Новатек-Электро РН-132 и прочие модели данной компании.

Крайне популярный, судя по отзывам покупателей, вариант. Данные реле, ввиду ориентации на защиту одного или нескольких приборов, обычно имеют мощность в 3.5 кВа, чего вполне достаточно. Такое реле напряжения подключается прямо в розетку, имея, в свою очередь, от одной до шести выходных розеток (реле напряжения в виде удлинителя). Преимущества установки в квартиру реле напряжения с монтажом в розетку очевидны исходя из недостатков аналогов для монтажа на DIN-рейку. Во-первых, отсутствует необходимость осуществлять какой-либо монтаж, а во-вторых, при возникновении сетевых колебаний защитное отключение коснется только тех приборов, которые в этом нуждаются (говоря более корректно, отключение коснется тех приборов, защитой которых Вы озаботились). Если Вы решили поставить в квартиру реле напряжения с подключением в розетку, обращайте внимание на дизайн прибора, так как он станет частью интерьера. К примеру, интересным решением станет Zubr ZR1 с современным минималистичным дизайном.

Также существуют реле напряжения для настенного монтажа, которые могут быть предназначены для подключения как всей квартиры, так и отдельно взятых электроприборов.

Выбор, какое реле напряжения поставить в квартиру, за Вами. Если же у Вас возникли какие-либо затруднения, Вы можете ознакомиться с отзывами покупателей, а еще лучше — проконсультироваться с нашими специалистами и посетить магазины «Вольтмаркет», открытые в Киеве, Харькове, Днепре и Одессе, где можно испытать любое реле напряжения и купить понравившуюся модель по выгодной цене.

Если Вы определились с внешним исполнением реле напряжения, время позаботиться о функциональных возможностях и дополнительных элементах конструкции прибора. Сперва пройдемся по общим чертам, характерным для всех реле напряжения. Речь идет о трех базовых настраиваемых параметрах: нижний предел срабатывания, верхний предел срабатывания и задержка на повторное включение. Первые два параметра отвечают за номиналы напряжения, при которых происходит защитное отключение.

После срабатывания защиты питание восстанавливается не сразу, а лишь по истечении времени задержки. Данный параметр крайне полезен для компрессорной техники. Если, к примеру, Ваш холодильник был выключен в связи со срабатыванием реле напряжения, мгновенное повторное включение может навредить электродвигателю компрессора, который не сможет толкнуть поршень из-за сохранившегося внутреннего давления. Считается допустимым повторное включение компрессора лишь по истечении нескольких минут, когда внутреннее давление выровняется. Таким образом, установка времени задержки не позволит навредить холодильнику и любой другой техники с компрессором в своем составе. На этом сходства реле напряжения заканчиваются, начинаются различия.

Первым отличием, которое бросается в глаза, являются элементы индикации и управления. Стандартом считается LED-экран и кнопки для настройки параметров. Некоторые модели, такие как Новатек-Электро РН-104, предлагают удобные регуляторы с нанесенной шкалой, что лишает нужды разбираться в параметрах. Часто можно встретить реле напряжения с двумя или даже с тремя дисплеями, например Zubr MF40. В таких приборах дополнительные экраны отвечают за отображение потребляемого тока и/или мощности. Для измерения потребляемой мощности в корпус реле напряжения устанавливается трансформатор тока. Наличие нескольких дисплеев характерно для реле напряжения, устанавливаемых на DIN-рейку. Реле в квартиру с монтажом в розетку ограничиваются одним индикатором. Если же Вы хотите нечто особенное, обратите внимание на реле напряжения с возможностью контроля и управления посредством мобильного приложения через wi-fi из любого места. Такой функционал предлагают реле напряжения TESSLA SR16 и TESSLA SD16, разница между которыми заключается в способе монтажа.

Таким образом, выбор реле напряжения осуществить довольно легко благодаря одинаковому базовому функционалу и простоте прибора. Поэтому решить, какое реле напряжения поставить в квартиру, можно исходя из мощности, способа монтажа и индивидуальных особенностей, которые сильного влияния на функционал прибора не оказывают, лишь делая эксплуатацию более удобной.

Стоит ли устанавливать реле напряжения в квартиру? Учитывая низкую цену прибора — однозначно стоит. Судя по отзывам, об этом еще никто не пожалел. Выбрать подходящее реле, испытать его на тестовом стенде и купить по выгодной цене можно в магазинах «Вольтмаркет», открытых в Киеве, Харькове и Днепре. Также заказ можно оформить онлайн с доставкой в любой город нашей страны. По всем интересующим Вас вопросам обращайтесь к нашим менеджерам любым удобным способом.

⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

  • возможность самостоятельной настройки рабочих диапазонов;
  • наличие дополнительных функций в виде термозащиты;
  • номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
  • обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.
Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

  • контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
  • контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
  • контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik.com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

  • «РН-113» – 1700;
  • «Digitop VА-40» – 2500;
  • «Ресанта АЗМ 2P 40А» – 800;
  • «ZUBR D63t»–2900;
  • «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.
На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.



Предыдущая

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Следующая

Инженерия♻ Альтернативные источники энергии: время экономить

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Реле напряжения для квартиры как выбрать

Что такое реле контроля напряжения — отличный выбор

В первую очередь ли сегодня применять для щитовой квартиры реле контроля напряжения или можно обойтись обыкновенными модульными автоматизированными выключателями? Давайте вначале попытаемся разобраться что это такое реле контроля напряжения? Данное устройство для выключения электрической энергии при скачках напряжения в заданных диапазонах от нормального. А какое напряжение считается нормальным? До недавнего времени номинальным считали напряжение 220 Вольт. На данное время случились некоторые изменение. Есть ГОСТ 29322-2014 напряжения типовые, который устанавливает уровни напряжения:

  • ?фактическое напряжение – 230В (не 220В!)
  • ?самое большое напряжение питания – 253В
  • ?минимальное напряжение питания – 207В
  • ?минимальное применяемое напряжение – 198В

Другими словами как видно из данных, скачки напряжения при которых оборудование еще будет работать, не должны быть больше 10%.

Причины колебания напряжения

Главные причины того, что напряжение может в недолгий, либо длительный срок времени выйти из данных диапазонов такие:

  • ?обрыв нулевого питающего провода
  • ?короткое замыкание нулевого проводника с фазным
  • ?неравномерное распределение нагрузки

Как обезопасить собственные электрические приборы от этого? Существует два варианта:

  • ?установить стабилизатор электрического напряжения (более дорогостоящее решение)

  • ?применять реле контроля напряжения для жилой площади (экономичное решение)

При этом не путайте роль стабилизатора и реле контроля напряжения.

Реле контроля напряжения не поддерживает напряжение в заданном диапазоне, оно лишь прерывает его подачу при повышении или уменьшении.

Также реле контроля напряжения, так же как и стабилизатор, не способны полностью обезопасить вашу эл.проводку от молниевого удара. Для этого есть прочие специализированные устройства.

Еще не забывайте, что стабилизатор не всегда может обезопасить вас от сильных перепадов из-за собственной инерционности.

Чтобы сгорела техника достаточно долей секунд. Время срабатывания множества реле стрессов – 0,02 сек.

Очень высокое и пониженное напряжение

При уменьшении напряжения сверх номинала может:

  • ?“сгореть” холодильник, климатический прибор, машинка для стирки
  • ?тускло освещать лампа освещения
  • ?не запускаться нагнетатель воздуха или двигатели
  • ?долго приготовляться еда в СВЧ печи, разогреваться вода в эл.титане и др.

Увеличение напряжения просто приведет к поломке техники, а может даже к пожару.

Реле контроля напряжения состоит из электронного блока и силовой части, собранных в одном корпусе. Самый важный параметр реле – его быстродействие, причем предел срабатывания вы можете ставить сами по заданной шкале.

Главные типы реле контроля напряжения:

  • ?реле по типу розетка-вилка

  • ?реле удлинитель

  • ?реле под Din-рейку для установки в электрический щит

Рассмотрим по отдельности каждый вид реле.

Реле розетка-вилка – включается конкретно в розетку, если Вам следует защитить определенный прибор, либо нет возможности установить индивидуальное реле в щитовую. Выключение потребителя происходит эл.магнитным расцепителем в середине реле. Для настройки есть кнопки и цифровое табло. В большинстве случаев рассчитано на самый большой рабочий ток в 10-16А.

Реле под Din-рейку монтируется в распредщиток. При помощи его защищается вся жилая площадь или дом. Они имеют самый большой диапазон регулировок. Рассчитаны на мощность до 7квт. При с большой мощностью, нужно еще применять магнитный пускатель.

Выбор реле контроля напряжения для жилой площади

Как выбрать правильно реле контроля напряжения?

Реле контроля напряжения всегда необходимо применять в связке с автоматизированным выключателем.

Само по себе оно не способно обезопасить от короткого замыкания.

Минимальный ток реле должен быть многократно превосходят подключенный перед ним автомат.

К примеру — поставлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Имейте в виду, что минимальный ток реле – это ток, проходящий через него в нормальном режиме.

Что такое время задержки в реле контроля напряжения и для чего оно необходимо? При отключении реле из-за причины перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации показателей, реле включается. Но подобные скачки бывают очень нередкими. Кто-то занимается сварочными работами на вашей фазе, где нибудь ветром схлестывает провода и т.д. Постоянные включения-отключения электрической энергии очень отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – данное время нужное для конденсации и спада давления хладагента. По этому в реле ручным способом можно поставить время задержки, через которое происходит его включение. Если у Вас в группе электрической проводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В другом случае от 5 минут и более.

Еще одной болью головы может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить самые маленькие значения от номинала, это максимально убережет вашу аппаратуру. Если посмотреть по другому, приводит к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Можно с этим бороться, установив несколько реле контроля напряжения, отдельно под каждую группу электро-приемников. Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой домашней техники 190-235В. Если есть нагревательное оборудование – нагревательные элементы, водонагреватели косвенного нагрева и т.д. для них можно сделать больше диапазон от 170 до 250В.

Подводя в итоге можно определенно сделать вывод, что имея в сегодняшнем доме завидное разнообразие электрических приборов и аппаратуры без реле контроля напряжения для жилой площади не получиться обойтись. И основной вопрос должен стоять не в том, ставить либо нет данную защиту, а в том — на каком производителе собственный выбор остановить?

〜 Выбор и подключение реле напряжения • Статьи Эпицентр

Содержание

Резкие скачки напряжения в домашней электросети могут привести к поломке современной бытовой техники, например, холодильников или кондиционеров на компрессорах, телевизоров и микроволновых печей. Полностью уберечься от таких явлений, к сожалению, невозможно, а вот защитить чувствительные приборы от поломок – вполне реально. Для этого Вам понадобится один или несколько устройств под названием реле напряжения. Именно об особенностях их выбора и способах подключения мы расскажем Вам далее.

Как работает реле?

Согласно ГОСТу напряжение в однофазной сети должно находиться в пределах 230 В, в трехфазной – на уровне 400 В (с допустимой погрешностью до 10% в обоих случаях). Однако пиковые всплески и резкие провалы напряжения могут возникать в результате нестабильной работы устаревшей проводки, так называемого «обрыва нуля», аварий на линиях электропередач, неисправностей в схемах самой техники и влияния многих других факторов. Если напряжение опускается слишком низко – мощность включенных устройств падает, а осветительные лампы становятся тусклыми, что весьма негативно влияет на срок службы и производительность. Слишком высокое напряжение часто выводит из строя дорогостоящую технику.

Для предотвращения таких ситуаций можно использовать стабилизатор или реле напряжения. Первое устройство обеспечивает «выравнивание» параметров электричества к оптимальным значениям и непрерывную работу техники. Второе – мгновенно обесточивает приборы каждый раз, когда значения напряжения выходит за допустимые пределы, и автоматически включает их в момент его стабилизации. Преимущество реле в том, что срабатывает оно значительно быстрее (в течение наносекунд), чем стабилизатор, а это может играть решающую роль для особо чувствительной техники. Да и габариты у них, как правило, меньше, поэтому в эксплуатации они значительно удобнее.

На большинстве реле можно самостоятельно изменять как порог срабатывания (то есть скорость реакции на нежелательные изменения в электросети), так и порог чувствительности (максимальные и минимальные значения допустимого напряжения). Это обеспечивает полную адаптацию работы устройства к техническим характеристикам техники, обслуживаемой им.

На корпусах практически все модели реле содержат цифровые индикаторы напряжения, позволяющие следить за его показателями в реальном времени, другие же оборудуются системами световой индикации состояния сети.

Типы конструкции реле (способы подключения)

Сейчас среди большого ассортимента реле напряжения, представленных на рынке, можно найти модели трех разных видов. Это приборы типов «вилка/розетка», «удлинитель» и «DIN-рейка». В чем же разница между ними?

Реле «вилка/розетка» – это небольшое устройство, содержащее с одной стороны вилку для подключения к обычной розетке, а с другой – разъем для штекера техники, которую необходимо уберечь от перепадов напряжения. К одному такому устройству можно подключить только один бытовой прибор.

Реле напряжения Volt Control 16 А РН-101М

Реле-удлинитель отличается от предыдущего типа наличием длинного кабеля и нескольких разъемов, что обеспечивает защиту сразу нескольких различных приборов на определенном расстоянии от обычной домашней розетки.

Реле напряжения с проводом ZUBR 16 А 2 метра R216y

Реле для установки на DIN-рейку – это специальный модуль для распределительного щита, способный защитить от скачков напряжения весь дом. Дополнительно может выполнять функции реле времени – устройства, обеспечивающего необходимую временную задержку тех или иных процессов.

Реле контроля напряжения ETI HRN-43 230V (3F, 2x16A_AC1)

Количество фаз и номинальный ток

Реле напряжения бывают одно- и трехфазными. Последние применяются только в сетях с напряжением 380 В для защиты трехфазных двигателей и другого высокомощного оборудования. Во всех других бытовых случаях вполне хватает однофазных реле.

Различные модели реле имеют собственные ограничения работы по определенным параметрам – минимальному и максимальному входному напряжению, току, мощности и т. д. При выборе такого устройства особое внимание следует обращать на значение номинального тока, учитывая будущие условия эксплуатации. Для этого сначала необходимо определить общую потребляемую мощность приборов, которые будут подключены к реле, и подобрать к полученному значение номинал тока. Поможет в этом таблица, приведенная ниже.

Потребляемая мощность устройств в однофазной сети 220 В, кВт Потребляемая мощность в трехфазной сети 380 В, кВт Номинальный ток реле, А
0,2 0,5 1
0,4 1,1 2
0,7 1,6 3
0,9 2,1 4
1,1 2,6 5
1,3 3,2 6
1,7 5,1 8
2,2 5,3 10
3,5 8,4 16
4,4 10,5 20
5,5 13,2 25
7 16,8 32
8,8 21,1 40
11 26,3 50
13,9 33,2 63
17,6 52,5 80
22 65,7 100

Следующий шаг – к подобранному из таблицы значению номинального тока нужно добавить 20-30%. Согласно полученной результата и нужно будет выбрать ту или иную модель реле напряжения. Например, если Вы ищете реле для кондиционера с номинальным током 5 А, Вам подойдет устройство на 10 А.

Если же Вы планируете установить реле на всю проводку в доме – выбирайте в качестве ориентира номинал тока автоматического выключателя. На автомат с номиналом, скажем, 25 А целесообразно ставить реле на 32 А или 40 А; если же выключатель на 32 А – реле должно быть минимум на 40-50 А.

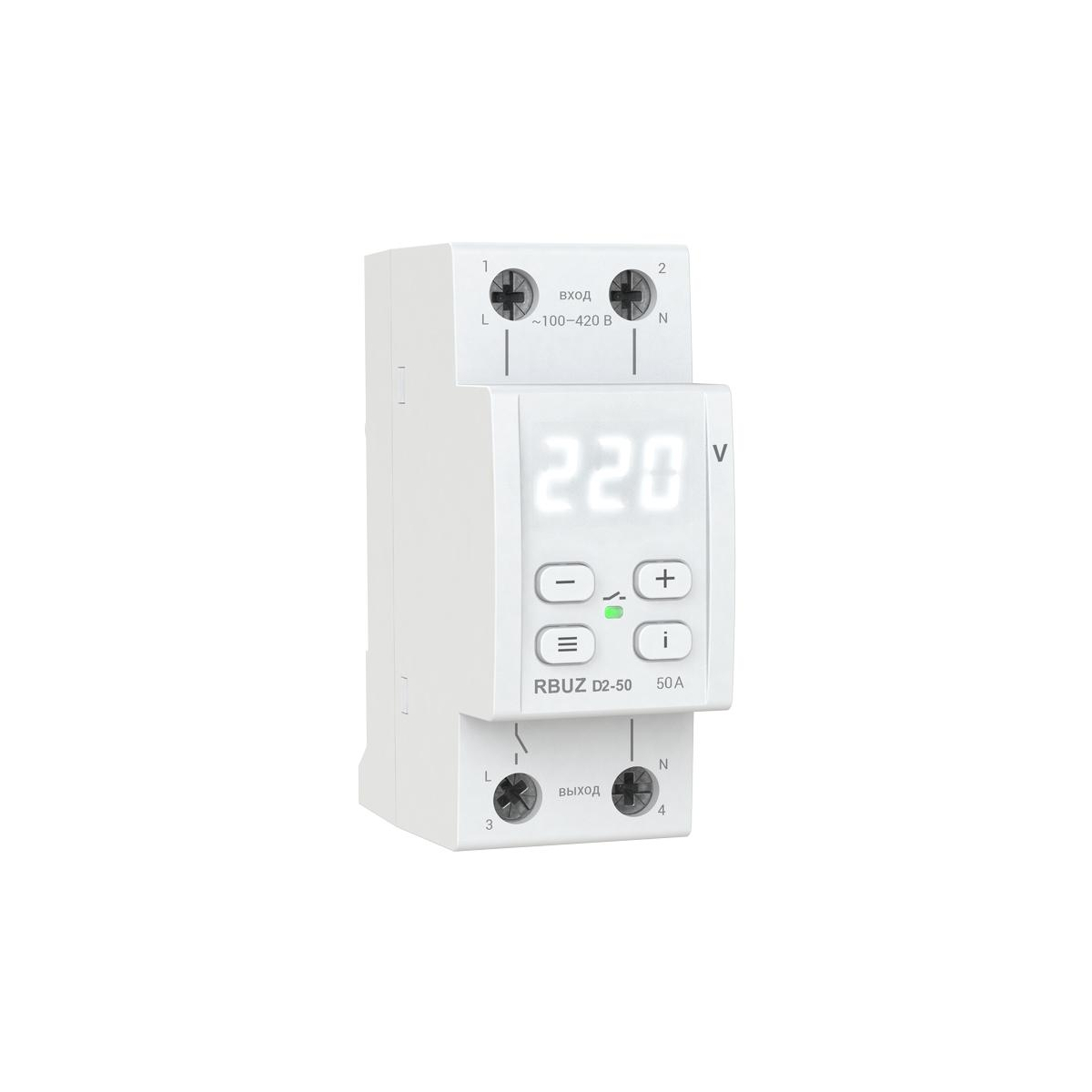

Как подключить однофазное реле к DIN-рейке в распределительном щите?

Если с простейшими реле типа «вилка/розетка» или «удлинитель» все понятно, то как тогда подключить другой вид устройства к DIN-рейке? На самом деле, все максимально просто:

  • 1. Выключите энергоснабжение на распределительном щите.
  • 2. Установите реле на DIN-рейку, чтобы оно стояло как можно ближе к вводному автомату после счетчика.
  • 3. С помощью специальной индикаторной отвертки определите, где на автомате стоит «фаза», а где «ноль».
  • 4. Фазный провод (идущий от автомата в дом) разрежьте посередине так, чтобы оба его конца можно было подключить к реле.
  • 5. Обрезанный провод от автомата подключите к клемме на реле напряжения с пометкой «In».
  • 6. Другой, еще неиспользованный провод прикрепите к клемме «Out».
  • 7. Воспользуйтесь небольшим куском провода для соединения нулевой шины со щита с клеммой «N» в реле. Перед этим обязательно проверьте, позволит ли сечение этого провода выполнить соединение.

Обобщенная схема подключения будет выглядеть так, как показано на рисунке ниже.

Обобщенная схема подключения реле к DIN-рейке в розпределительном щите

Вот и все, ничего сложного в таких манипуляциях нет. Качественное оборудование для защиты электросетей можно приобрести в интернет-магазине «Эпицентр», где Вас ждет огромный ассортимент товаров от проверенных производителей.

Система освещения низкого напряжения в старом доме

Какая система освещения низкого напряжения установлена ​​в вашем доме?

У вас старый дом с низковольтной проводкой? Kyle Switch Plates специализируется на запасных частях для систем освещения низкого напряжения. У нас есть нечетные конфигурации коммутационных пластин для старых кулисных переключателей низкого напряжения, а также производимые в настоящее время квадратные или прямоугольные кнопочные электрические устройства, совместимые с системами, установленными в домах, построенных в U.С. в 1940-е, 1950-е, 1960-е, 1970-е и 1980-е гг. Просмотрите здесь основные системы, чтобы определить свою серию, а затем купите запасные части по брендам: GE, Bryant, Touch-Plate, Sierra / Despard или Remcon.

ВАЖНО: Самый быстрый и лучший способ определить марку вашей низковольтной системы – это найти реле .

Некоторые бренды прекратили производство выключателей света, и в результате некоторые или все выключатели в вашем доме могли быть обновлены до более новой марки.

Реле укажут правильную марку вашей системы , а марка системы повлияет на то, какие новые детали вам необходимо приобрести при замене сломанных реле, переключателей и т. Д.

Используйте изображения переключателей ниже, чтобы понять, какой у вас тип системы, но не забудьте найти свои реле, чтобы проверить оригинальную марку вашей системы. Реле могут быть расположены в потолке рядом с осветительной арматурой или в релейной панели в гараже или на чердаке.

НАЖМИТЕ на изображение ниже, которое выглядит как ваша система, чтобы узнать больше о заказе подходящих запасных частей.


** См. Ниже другие стили и детали, которые помогут идентифицировать другие системы lo-vo . **


Типы переключателей и реле низкого напряжения

# 1 Системы освещения низкого напряжения General Electric в оригинальном стиле

Описание: Редкие, старомодные системы освещения низкого напряжения GE имеют миниатюрные 3-проводные кулисные переключатели на 24 В, номера деталей RFS-3, RFS-6 или RFS-9, которые крепятся на узких стальных ремнях, также называемых кронштейнами или хомутами. .У переключателей есть зазор посередине, на одной стороне написано ВКЛ, на другой – ВЫКЛ. Переключатели качаются из стороны в сторону. Во многих домах эти пластины устанавливались горизонтально, поэтому переключатели перемещались вверх и вниз. Пластины переключателей могут иметь 1, 2, 3, 4 или 6 отверстий для переключателей высотой 0,656 дюйма и шириной 1,092 дюйма, которые закрывают устройства, закрепленные на ремне. В системе электропроводки используются трансформаторы и соленоидные реле.

Варианты замены: Kyle Switch Plates имеет пластины переключателя оригинального стиля, изготовленные на заказ, поскольку GE больше не производит их.Обязательно сохраните монтажные кронштейны, так как они больше не производятся. Переключатели старого типа были обновлены до переключателей серии RS2. Эти переключатели работают так же, и являются прямой заменой. Переключатели нового стиля немного больше, чем переключатели старого стиля, поэтому в любом месте, где будет установлен новый переключатель, должны быть установлены пластины переключателя нового стиля.

Чтобы купить детали, посетите сайт GE Low Voltage Lighting Systems Replacement Parts.


# 2 Системы низковольтной проводки Snap-In

Описание – Серия RS Snap-In для низкого напряжения Размеры: Эти текущие детали доступны для покупки.

Для низковольтных систем освещения General Electric требуются панели переключателей с одним вертикальным отверстием или одним, двумя или тремя горизонтальными отверстиями размером 0,76 x 1,278 дюйма.

Сменные переключатели

GE защелкиваются или вставляются в переднюю часть пластин переключателей. Выберите эту систему, если вы используете электрические устройства серии GE RS нового стиля без ремня и хотите имитировать формат настенных плит и выключателей Bryant или General Electric старого стиля.

Переключатели и ремешки в оригинальном стиле (показанные на изображении № 1 «GE» выше) больше не производятся.Чтобы купить текущие детали, посетите сайт GE RS Series Snap In Low Voltage Lighting Parts.


# 3 GE Системы освещения низкого напряжения для кронштейна

Описание – Низковольтное устройство для крепления на кронштейне GE. Размеры: Система освещения низкого напряжения General Electric, устанавливаемая на кронштейне, включает панели переключателей, которые имеют от одного до четырех вертикальных отверстий.

Коммутаторы серии

RS устанавливаются в ромбовидные одно- или двухклавишные кронштейны.

Выберите эту серию, если вы используете новые электрические устройства General Electric серии RS, закрепленные на металлическом кронштейне, установленном в электрической коробке.

Пластины переключателей устанавливаются на кронштейн, поэтому их можно снимать, не трогая переключатели и не разъединяя их.


# 4 Коммутаторы GE RTS-5

Описание – Переключатели GE RTS-5: Эти винтажные переключатели имеют базовую форму обычного переключателя, но с парой отличий. Основание переключателя может иметь либо строго прямоугольную форму, либо с закругленными краями с двух сторон (форма Despard). А поскольку переключатели мгновенно контактируют, переключатель возвращается в центр после включения или выключения света.Прежний тип сменного тумблера низкого напряжения больше не выпускается.

Один из способов отличить мгновенные переключатели от обычных тумблеров – это то, остается ли переключатель в верхнем или нижнем положении или возвращается в центральное положение, когда вы его отпускаете. Обновите внешний вид GE, добавив современные переключатели низкого напряжения и крышки.

Замените любые вышедшие из строя переключатели модели RTS-5 GE новыми переключателями и настенными панелями GE или переключателями мгновенного действия низкого напряжения, которые подходят к пластинам переключателей Despard.


# 5 GE Низковольтные триггерные переключатели RTS-6

Описание – Триггерный переключатель GE: Как и большинство этих старинных выключателей света от GE, выключатели этого типа больше не производятся.

Наиболее распространенным обновлением для снятых с производства коммутаторов RTS-6 являются коммутаторы нового типа GE с соответствующими крышками. Новые переключатели имеют 2 кнопки, и вы нажимаете одну сторону для включения, а другую – для выключения.

Если вы предпочитаете функциональность старых переключателей триггерного типа (которые возвращаются в центральное положение после нажатия в одну или другую сторону), вы также можете заменить эти старые переключатели GE на низковольтные мгновенные переключатели и крышки.


# 6 GE RCS Технические характеристики систем низковольтной проводки

Описание – RCS Spec. Размеры: General Electric RCS spec. Пластины низкого напряжения имеют самые большие отверстия в старых системах проводки, которые составляют 0,906 дюйма в высоту и 1,25 дюйма в ширину для одного, двух или трех устройств. Обратите внимание, что отверстие с 3 переключателями представляет собой открытый прямоугольник, который очень похож по размеру и форме на текущие отверстия для настенных панелей в стиле Decora, но не может использоваться взаимозаменяемо, потому что они не подходят.Эти переключатели были разработаны для больших широких кулисных переключателей и контрольных ламп General Electric, известных как серия RCS. (Контрольные лампы имеют длинную светящуюся прямоугольную красную полосу посередине, которая загорается при включении устройства.) Эта серия производилась в основном в 1970-х годах. Kyle Switch Plates производит сменные пластины выключателя из нержавеющей стали для снятой с производства линейки выключателей RCS. Эти переключатели могут также использоваться в некоторых автономных электрических установках аккумуляторных батарей, обычно используемых на лодках и жилых автофургонах.Чтобы купить сменные настенные панели, посетите сайт GE Low Voltage RCS Switch Plates. Kyle Switch Plates – единственный производитель сменных пластин переключателя для старых низковольтных линий RCS компании GE.


# 7 Система освещения низкого напряжения GE RFS Decorator

Мы работаем над решением по замене пластин переключателей для нескольких групп переключателей серии General Electric Decorator.

Свяжитесь с нами для получения дополнительной информации.


# 8 Оригинальный стиль для систем освещения низкого напряжения Bryant

Описание – Типоразмеры низковольтного оборудования Bryant: Системы низковольтной проводки Bryant были установлены в старых домах, построенных в 1950-х и 1960-х годах.Эти редкие, старомодные низковольтные системы освещения имеют коричневые мини-кулисные переключатели с надписью «BRYANT» на них, закрепленные на узких ремнях. Пластины переключателей имеют отверстия размером 0,656 дюйма в высоту и 1,092 дюйма в ширину. Электропроводка Bryant основана на трансформаторах и соленоидных реле того же типа, что и в системах General Electric, поэтому детали этой серии совместимы с системами освещения GE. Обратите внимание, что ремни и устройства Bryant оригинального стиля больше не производятся. Чтобы купить детали, посетите Bryant Low Voltage Lighting Systems Replacement Parts.


# 9 Система низковольтной проводки Sierra Electric

В системах низковольтной проводки Sierra Electric используются ремни, которые внешне аналогичны другим сериям ». Основное отличие состоит в том, что переключатели Sierra вставляются в отверстия на панели переключателей, закругленные на концах, известные как переключатели Despard. Это контрастирует с типичными низковольтными сериями, которые имеют прямоугольные отверстия в коммутационной панели. Sierra Electric вышла из бизнеса и была куплена Pass & Seymour, которая продолжает производить как триггерные переключатели низкого напряжения 3A, так и обычные переключатели Despard на 15A и 20A.Kyle Switch Plates несет на себе пластины переключателя Despard в широком разнообразии металлических поверхностей и конфигураций.

Чтобы купить детали, щелкните Запасные переключатели и заглушки Sierra.


# 10 Системы низковольтной проводки в стиле Remcon

Описание – Remcon Размеры: В очень старых системах освещения Remcon использовались низковольтные кулисные переключатели, которые были изогнуты, уложены друг на друга и прочно закреплены в кронштейнах. Коммутационные панели Remcon старого типа обычно устанавливались горизонтально с переключателями, раскачивающимися вверх и вниз по вертикали, чтобы включать и выключать свет.Устройства использовались вместе с трансформаторами в коробках. Более новые переключатели представляли собой маленькие черные рокеры, которые защелкивались в настенных панелях из нержавеющей стали с отверстиями высотой 0,4375 дюйма и шириной 1,1875 дюйма для одного, двух или трех устройств. Оригинальные сменные переключатели низкого напряжения Remcon и настенные крышки больше не производятся, хотя твердотельные реле Remcon со встроенными трансформаторами все еще активно производятся. Если вам нужны запасные устройства или крышки настенных панелей, которые будут работать с вашей системой электропроводки Remcon, мы рекомендуем использовать переключатели управления световыми переключателями с сенсорной панелью и панели переключателей .Чтобы купить реле, посетите сайт Remcon Low Voltage System Parts.


# 11 Пирамида, освещение низкого напряжения

Пирамидальные переключатели и крышки сняты с производства. Вы больше не можете приобрести сменные переключатели Pyramid или панели переключателей, подобные изображенным здесь. Изображение показано, чтобы помочь вам определить вашу низковольтную систему. Если вам нужны запасные части, реле Remcon и переключатели Touch Plate совместимы с вашей старой системой Pyramid.

Чтобы узнать, как заказать новые детали, щелкните «Запасные реле и переключатели для Pyramid».


# 12 Сенсорная панель Системы освещения низкого напряжения серии 5000

Описание – Сенсорная панель серии 5000 Низковольтные системы: Серия Touch-Plates 5000 очень похожа на серию настенных панелей GE & Bryant, которые имеют 1, 2 или 3 переключателя на группу. Разница в том, что переключатели немного шире и расположены ближе друг к другу, чем на схемах GE или Bryant. Стандартная панель переключателя на одну группу имеет размеры 4-1 / 2 H x 2-3 / 4 дюйма W (4.5 дюймов высотой и 2,75 дюйма в поперечнике) с одним, двумя или тремя сложенными в стек горизонтальными коммутаторами высотой 5/8 дюйма и шириной 1-1 / 8 дюйма (0,625 дюйма В x 1,125 дюйма шириной), установленными на кронштейне с отдельным переключателем. пластина крышка. Отверстия расположены на расстоянии 2-9 / 32 дюймов от верхнего края верхнего переключателя до нижнего края самого нижнего переключателя на крышках двух- и трехкнопочных переключателей. Отверстия для монтажных винтов коробки в кронштейнах расположены на расстоянии 3-9 / 32 дюйма (3,281 дюйма) друг от друга. от центра к центру Системы управления освещением Touch-Plate Electro-Systems были установлены в 1940-х, 1950-х, 1960-х, 1970-х и 1980-х годах.Чтобы узнать больше или купить детали, посетите раздел «Детали низковольтной системы сенсорной панели».

Важное примечание относительно реле:

Выключатели

Touch Plate – единственная замена для другой низковольтной марки: Remcon.

У вас могут быть переключатели Touch Plate, которые подключены к реле Remcon , и в этом случае вам необходимо заменить все сломанные реле на марку Remcon, а не Touch Plate.

Перед тем, как заказывать новые реле или выключатели света, проверьте, какой марки у вас реле.

Тип реле, которое у вас есть (Remcon или Touch Plate), будет определять, какие переключатели Touch Plate подходят для вашей системы. Узнайте больше о замене системы низкого напряжения Remcon здесь.


# 13 Сенсорная панель MTL Frame Series Система освещения низкого напряжения


# 14 Системы освещения низкого напряжения серии Genesis с сенсорной панелью

Описание – Низковольтная сенсорная панель Genesis Размеры: Серия Genesis имеет более крупные кнопки и механизмы промышленного качества.Стандартная двухпозиционная панель переключателя имеет размеры 4,5 дюйма в высоту и 4,5 дюйма в ширину. Две настенные панели имеют переключатели 27/32 дюйма (0,844 дюйма) в поперечнике и 1-23 / 32 дюйма (1,719 дюйма) в высоту и расположены на расстоянии 1-13 / 16 дюймов друг от друга на 2 настенных пластинах с кнопками и 1-1. На расстоянии / 4 дюйма друг от друга на настенных пластинах с 3 кнопками (от центра к центру). Отверстия для монтажных винтов коробки в настенной панели расположены на расстоянии 3-9 / 32 дюйма (3,281 дюйма) друг от друга от центра к центру. Переключатели ввинчиваются в заднюю часть настенной панели. Системы управления освещением Touch-Plate Electro-Systems были установлены в 1940-х, 1950-х, 1960-х, 1970-х и 1980-х годах.

Перед покупкой любых реле Borken убедитесь, что у вас есть реле Touch Plate (а не Remcon) – подробнее здесь. Чтобы узнать больше или купить детали, посетите страницу Touchplate Genesis Low Voltage System Parts.


# 15 Сенсорная панель Низковольтные системы освещения серии Classic

Описание – Сенсорная панель Classic Размеры: В серию Classic входят станции управления с квадратными кнопочными колпачками 1/2 дюйма, расположенные по 4 или 6 переключателей на группу (8 или 12 кнопок на пластинах с двумя переключателями), которые будут управлять равное количество огней.Выключатели устанавливаются на кронштейне с отдельной пластиковой крышкой пластины выключателя, которая защелкивается над ней. Системы управления освещением Touch-Plate Electro-Systems были установлены в 40-х, 50-х, 60-х, 70-х и 80-х годах. Эти обновленные современные системы Touch Plate Lighting Controls устанавливаются и сегодня.


# 16 Сенсорная панель серии Ultra

Описание – Touch-Plate Ultra Размеры: Линия Ultra от Touch Plate – это самая современная низковольтная система для дома.Это двухпроводная система с переключателями мгновенного действия.

Пластины без винтов придают красивый чистый вид. Или вы можете купить только переключатели и соединить их с рокерами в 17 вариантах отделки.

Чтобы купить детали линии Ultra, посетите Touchplate Ultra System.

Перед заменой вышедшего из строя реле проверьте марку (это может быть Touch Plate или Remcon) – подробнее здесь.


# 17 GE для поверхностного монтажа

Некоторые старые переключатели GE не закреплены на ремне с крышкой (как показано в примере №1 вверху).

Если у вас есть низковольтный переключатель GE для поверхностного монтажа, подобный показанному здесь, ваше решение – купить новый переключатель GE с крышкой и удлинителем коробки.

Удлинитель коробки позволит вам установить новый выключатель на поверхность стены.


# 18 Контроллер освещения GE RMS-2A


# 19 GE RMS-4A Мастер-селекторная панель низкого напряжения

Еще один пример старинного управления освещением с 2 дисками для системы GE.


# 20 Мастер селекторная пластина GE

Эта деталь – ваш единственный вариант замены старого контроллера GE или главной селекторной панели.

Новые главные селекторные переключатели могут занимать до 8 слотов на обновленной пластине. Любые неиспользуемые отверстия можно заполнить заглушками.

Обратите внимание, что переключатели и сама панель продаются отдельно.

Для более дешевой замены приобретите 8 переключателей GE (столько же, сколько требуется для заполнения показанной панели), но накройте крышкой с 8 переключателями вместо более громоздкой панели переключателей.


Защитное реле – обзор

IA A Краткая история

Фундамент современной передачи электроэнергии был заложен в 1882 году, когда была построена станция Томаса А. Эдисона на Перл-Стрит, генератор постоянного тока и радиальная линия передачи, используемая в основном для освещения. в Нью-Йорке. Развитие передачи переменного тока в Соединенных Штатах началось в 1885 году, когда Джордж Вестингауз купил патенты на системы переменного тока, разработанные Л. Голаром и Дж. Д. Гиббсом из Франции.Энергетические системы переменного и постоянного тока в то время состояли из коротких радиальных линий между генераторами и нагрузками и обслуживали потребителей в непосредственной близости от генерирующих станций.

Первая высоковольтная линия электропередачи переменного тока в США была построена в 1890 году и прошла 20 км между водопадом Уилламетт в Орегон-Сити и Портлендом, штат Орегон. Технология передачи переменного тока быстро развивалась (Таблица I), и вскоре были построены многие линии переменного тока, но в течение нескольких лет большинство из них работали как изолированные системы.По мере увеличения расстояний передачи и роста спроса на электроэнергию возникла потребность в перемещении более крупных блоков мощности, стали важными факторы надежности, и начали строиться взаимосвязанные системы (электрические сети). Взаимосвязанные системы обеспечивают значительные экономические преимущества. Меньшее количество генераторов требуется в качестве резервной мощности на период пикового спроса, что снижает затраты на строительство для коммунальных предприятий. Точно так же требуется меньше генераторов во вращающемся резерве, чтобы справиться с внезапным, неожиданным увеличением нагрузки, что еще больше снижает инвестиционные затраты.Электросети также предоставляют коммунальным предприятиям возможности для выработки электроэнергии, позволяя использовать наименее дорогие источники энергии, доступные для сети в любое время. Энергосистемы продолжают расти, и типичные региональные электрические сети сегодня включают десятки крупных генерирующих станций, сотни подстанций и тысячи километров линий электропередачи. Развитие обширных региональных сетей и сетей в 1950-х и 1960-х годах привело к большей потребности в согласовании критериев проектирования, схем защитных реле и управления потоком энергии и привело к развитию компьютеризированных систем диспетчерского управления и сбора данных (SCADA).

ТАБЛИЦА I. Исторические тенденции в высоковольтной передаче электроэнергии

500 1200
Напряжение системы (кВ)
Номинальное значение Максимальное значение Год выпуска

4 Год выпуска пропускная способность (МВт)
Типовая ширина полосы отвода (м)
Переменный ток
115 121 1915 50–200 15
230 242 1921 200–500 30–40
345 362 1952 400–1500 35–40 1964 1000–2500 35–45
765 800 1965 2000–5000 40–55
1100 1200 Протестировано 1970-е годы 3000–10000 50–75
Постоянный ток
50 1954 90–329
200 (± 100) 1961 200–500 30–35
500 (± 250) 1965 750–1500 30235
800 (± 400) 1970 1500–2000 35–40
1000 (± 500) 1984 2000–3000 35–40 (± 600) 1985 3000–6000 40–55

Первое коммерческое применение высоковольтной передачи постоянного тока было разработано R.Тюри во Франции на рубеже веков. Эта система состояла из ряда генераторов постоянного тока, соединенных последовательно у источника для получения желаемого высокого напряжения. Позже были разработаны ионные преобразователи, и в 1930-х годах в штате Нью-Йорк был установлен демонстрационный проект на 30 кВ. Первая современная коммерческая система передачи постоянного тока высокого напряжения с использованием ртутных дуговых клапанов была построена в 1954 году и соединила подводным кабелем остров Готланд и материковую часть Швеции. С тех пор за ним последовали многие другие системы передачи постоянного тока, в последнее время использующие тиристорную технологию.Проекты включают воздушные линии и подземные кабели, а также подводные кабели, чтобы полностью использовать мощность постоянного тока, чтобы снизить стоимость передачи на большие расстояния, избежать проблем с реактивной мощностью, связанных с длинными кабелями переменного тока, и служат в качестве асинхронных связей между сетями переменного тока. .

Сегодня коммерческие энергосистемы с напряжением до 800 кВ переменного тока и ± 600 кВ постоянного тока работают по всему миру. Созданы и испытаны опытные образцы систем переменного тока напряжением от 1200 до 1800 кВ. Возможности передачи электроэнергии увеличились до нескольких тысяч мегаватт на линию, а экономия на масштабе привела к повышению номинальных характеристик оборудования подстанции.Распространены блоки трансформаторов сверхвысокого напряжения (СВН) мощностью 1500 МВА и выше. Подстанции стали более компактными, так как все шире используются шины с металлической обшивкой и газовая изоляция SF 6 . Автоматическое регулирование выработки электроэнергии и потока мощности имеет важное значение для эффективной работы взаимосвязанных систем. Для этих приложений широко используются компьютеры и микропроцессоры.

IB Компоненты системы

Целью системы передачи электроэнергии является передача электроэнергии от генерирующих станций к центрам нагрузки или между регионами безопасным, надежным и экономичным способом при соблюдении применимых требований федерального, государственного и местного уровня. правила и положения.Удовлетворение этих потребностей наиболее эффективным и безопасным образом требует значительных капиталовложений в линии электропередачи, подстанции и оборудование для управления и защиты системы. Ниже приведены некоторые из основных компонентов современной системы передачи электроэнергии высокого напряжения.

Воздушные линии электропередачи передают электроэнергию от генерирующих станций и подстанций к другим подстанциям, соединяющим центры нагрузки с электрической сетью, и передают блоки основной мощности на стыках между региональными сетями.Линии передачи высокого напряжения переменного тока представляют собой почти исключительно трехфазные системы (по три проводника на цепь). Для систем постоянного тока типичны биполярные линии (два проводника на цепь). Воздушные линии электропередачи рассчитаны на заданную мощность передачи при конкретном стандартизированном напряжении (например, 115 или 230 кВ). Уровни напряжения обычно основываются на экономических соображениях, и линии строятся с учетом будущего экономического развития в местности, где они заканчиваются.

Подземные кабели служат тем же целям, что и воздушные линии электропередачи.Подземные кабели требуют меньше полосы отчуждения, чем воздушные линии, но, поскольку они проложены под землей, их установка и обслуживание дороги. Подземная передача часто в 5–10 раз дороже, чем воздушная передача той же мощности. По этим причинам подземные кабели используются только в местах, где воздушное строительство небезопасно или технически неосуществимо, где земля для проезда недоступна или где местные власти требуют прокладки под землей.

Подстанции или коммутационные станции служат в качестве соединений и точек переключения для линий передачи, фидеров и цепей генерации, а также для преобразования напряжений до требуемых уровней.Они также служат точками для компенсации реактивной мощности и регулирования напряжения, а также для измерения электроэнергии. Подстанции имеют шинные системы с воздушной или газовой изоляцией (CGI). Основное оборудование может включать трансформаторы и шунтирующие реакторы, силовые выключатели, разъединители, батареи конденсаторов, устройства измерения тока и напряжения, измерительные приборы, разрядники для защиты от перенапряжения, реле и защитное оборудование, а также системы управления.

Преобразовательные подстанции переменного / постоянного тока – это специальные типы подстанций, на которых выполняется преобразование электроэнергии из переменного в постоянный (выпрямление) или из постоянного в переменный (инвертирование).Эти станции содержат обычное оборудование подстанции переменного тока и, кроме того, такое оборудование, как вентили преобразователя постоянного тока (тиристоры), соответствующее оборудование управления, преобразовательные трансформаторы, сглаживающие реакторы, реактивные компенсаторы и фильтры гармоник. Они также могут содержать дополнительные средства управления демпфированием или средства контроля устойчивости при переходных процессах.

Силовые трансформаторы используются на подстанциях для повышения или понижения напряжения и для регулирования напряжений. Для получения желаемого напряжения и поддержания соотношения фазовых углов используются разные схемы обмоток.Обычно используются автотрансформаторы и многообмоточные трансформаторы. Силовые трансформаторы обычно оснащены переключателями ответвлений под нагрузкой или без нагрузки для регулирования напряжения и могут иметь специальные обмотки для подачи электроэнергии на станцию. Фазовращатели, заземляющие трансформаторы и измерительные трансформаторы – это специальные типы трансформаторов.

Шунтирующие реакторы используются на подстанциях для поглощения реактивной мощности для регулирования напряжения в условиях низкой нагрузки и повышения стабильности системы. Они также помогают снизить переходные перенапряжения во время переключения.Специальные схемы шунтирующего реактора иногда используются для настройки линий передачи для гашения вторичной дуги в случае однополюсного переключения.

Силовые выключатели используются для переключения линий и оборудования, а также для отключения токов короткого замыкания во время аварийных ситуаций в системе. Срабатывание силового выключателя инициируется вручную оператором или автоматически цепями управления и защиты. В зависимости от изоляционной среды между главными контактами силовые выключатели делятся на типы с воздушной, масляной или газовой изоляцией (SF 6 ).

Выключатели-разъединители используются для отключения или обхода линий, шин и оборудования в зависимости от условий эксплуатации или технического обслуживания. Выключатели-разъединители не подходят для отключения токов нагрузки. Однако они могут быть оснащены последовательными прерывателями для прерывания токов нагрузки.

Синхронные конденсаторы – это вращающиеся машины, которые улучшают стабильность системы и регулируют напряжения при различных нагрузках, обеспечивая необходимую реактивную мощность; они не распространены в Соединенных Штатах.Иногда они используются в преобразовательных подстанциях постоянного тока для обеспечения необходимой реактивной мощности при низкой пропускной способности приемной системы переменного тока.

Шунтирующие конденсаторы используются на подстанциях для подачи реактивной мощности для регулирования напряжения в условиях большой нагрузки. Шунтирующие конденсаторные батареи обычно переключаются группами, чтобы минимизировать скачкообразные изменения напряжения.

Статические вольт-амперные реактивные компенсаторы (ВАР) сочетают в себе функции шунтирующих реакторов и конденсаторов, а также связанного с ними управляющего оборудования. В статических компенсаторах VAR часто используются конденсаторы с тиристорным управлением или насыщающийся реактор для получения более или менее постоянного напряжения в сети путем непрерывной регулировки реактивной мощности, передаваемой в энергосистему.

Ограничители перенапряжения состоят из последовательно соединенных нелинейных резистивных блоков из оксида цинка (ZnO) или карбида кремния (SiC) и, иногда, из последовательных или шунтирующих разрядников. Ограничители перенапряжения используются для защиты трансформаторов, реакторов и другого основного оборудования от перенапряжений.

Стержневые зазоры служат той же цели, что и разрядники для защиты от перенапряжений, но с меньшей стоимостью, но с меньшей надежностью. В отличие от разрядников для защиты от перенапряжений, зазоры в стержнях при срабатывании вызывают короткое замыкание, что приводит к срабатыванию выключателя.

Конденсаторы серии

используются в линиях передачи на большие расстояния для уменьшения последовательного импеданса линии для управления напряжением.Снижение импеданса линии снижает реактивные потери в линии, увеличивает пропускную способность и улучшает стабильность системы.

Релейное и защитное оборудование устанавливается на подстанциях для защиты системы от аномальных и потенциально опасных состояний, таких как перегрузки, сверхтоки и перенапряжения, путем срабатывания силового выключателя.

Коммуникационное оборудование жизненно важно для потока информации и данных между подстанциями и центрами управления. Линия передачи, радио, микроволновая и волоконно-оптическая линии связи широко используются.

Центры управления, мозг любой электрической сети, используются для управления системой. Они состоят из сложных систем диспетчерского управления, систем сбора данных, систем связи и управляющих компьютеров.

Релейная защита – реле с высоким сопротивлением

Защита реле с высоким сопротивлением

Стабильность дифференциальной схемы с высоким импедансом, содержащей трансформаторы тока, зависит от того, что установочное напряжение схемы реле превышает максимальное напряжение, которое появляется на схеме реле при заданном состоянии сквозного повреждения.

В некоторых случаях применения реле с высоким импедансом для функций защиты и управления максимальный внутренний ток короткого замыкания может привести к возникновению высокого напряжения, которое может повредить изоляцию реле. Для ограничения этого напряжения до безопасного уровня был разработан ряд варисторов Metrosil , в основном на основе дисков диаметром 150 мм. Выбор наиболее подходящего компонента Метросил жизненно важен для обеспечения достаточной защиты. В зависимости от напряжения настройки реле и максимального вторичного внутреннего тока повреждения, отдельные диски доступны для вторичных внутренних токов повреждения до 50 А действующего значения, в то время как несколько дисков, подключенных параллельно, используются для больших токов повреждения.

Выбор подходящего реле Варистор Metrosil гарантирует, что в системе поддерживается безопасное напряжение ограничения, и не окажет незначительного влияния на точность измерения реле.

Почему Метросил?

Варисторы из карбида кремния Metrosil были произведены отделом высокого напряжения Metrovicks Research в 1936 году. и серийно произведены в 1937 году. В -х годах века компания Metrosil была одним из основных источников энергии, которая была известна своим промышленным электрооборудованием. включали генераторы, паровые турбины, распределительное устройство, трансформаторы, электронику и тяговое оборудование для железных дорог.Следовательно, резисторы Metrosil были включены в крупные флагманские проекты, проложившие путь к эффективному распределению электроэнергии. По сей день наши резисторы остаются на своих местах в установленных сетях электроснабжения, что вызывает доверие как у крупных OEM-производителей, так и у коммунальных предприятий. По мере развития современной энергетической инфраструктуры мы продолжаем внедрять инновации и специализироваться на подстанциях в глобальном масштабе.

Реле высокого напряжения | Геркон

Серии 60 и 65 – до 15 кВ

Pickering Series 60 и 65

Для напряжений до 15 кВ

Высоковольтные реле с сухим герконом

Загрузить лист технических данных PDF

  • SoftCenter ™ , конструкция
  • Отключение до 15 кВ
  • 12 .Коммутация 5 кВ
  • Малый размер
  • Простой монтаж
  • Длительный срок службы
  • Полностью герметизированный
  • Множество преимуществ по сравнению со стандартными промышленными реле. Узнайте больше здесь>.

Серия 60 Монтаж на шасси с пайкой на верхней поверхности

Серия 65 Монтаж печатной схемы

Высоковольтные герконовые реле серий 60 и 65 производятся в течение многих лет и остаются популярными благодаря к их небольшому размеру и простоте использования.

Они доступны для резервирования до 15 кВ, переключения 12,5 кВ при максимальной мощности 50 Вт. Контакты с вольфрамовым покрытием обеспечивают долгий и надежный срок службы.

Доступны конфигурации как формы A (подача напряжения для замыкания), так и формы B (подача напряжения для размыкания), и обычно можно достичь функции формы C (переключение), используя вместе формы A и формы B.

Типы формы B имеют магнитное смещение и не должны устанавливаться непосредственно на шасси из черного металла или меньше 1.5 дюймов (38 мм) от других реле, так как характеристики рабочего напряжения катушки будут изменены из-за магнитного взаимодействия. Катушки реле формы B чувствительны к полярности, положительное соединение обозначено красной точкой.

Типы формы A могут быть установлены на шасси из черных металлов, но между соседними реле должно оставаться расстояние в 1 дюйм (25 мм). Катушки на 5, 12 и 24 В доступны в стандартной комплектации, другие напряжения могут быть поставлены по специальному заказу, пожалуйста, свяжитесь с нашим торговым представительством.

Если предпочтительны аналогичные реле с вставными разъемами, обратите внимание на наши Серии 62 и Серии 63.

Серии 62 и 63 – до 15 кВ

Pickering Series 62 и 63

Высоковольтные сухие герконовые реле

Для напряжений до 15 кВ

Загрузить лист технических данных PDF

  • SoftCenter ™ конструкция
  • Отключение до 15 кВ
  • 12,5 коммутация кВ
  • Малый размер
  • Простой монтаж
  • Длительный срок службы
  • Полностью герметичный
  • Множество преимуществ по сравнению со стандартными промышленными реле.Узнайте больше здесь>.

Серия 62 Монтаж на шасси с вставными соединениями на верхней поверхности

Серия 63 Монтаж печатной схемы с вставными высоковольтными соединениями на верхней поверхности

Серии 62 и 63 диапазоны высокого напряжения Герконовые реле напряжения оснащены вставными клеммами и поставляются в комплекте с соответствующими разъемами и изоляционными чехлами.

Они доступны для резервирования до 15 кВ, переключения 12,5 кВ при максимальной мощности 50 Вт.Контакты с вольфрамовым покрытием обеспечивают долгий и надежный срок службы.

Доступны конфигурации как формы A (подача напряжения для замыкания), так и формы B (подача напряжения для размыкания), и обычно можно достичь функции формы C (переключение), используя вместе формы A и формы B.

Эти реле имеют внутренний магнитный экран из мю-металла, который позволяет устанавливать версии Form A (под напряжением для включения) рядом друг с другом. Специальные версии могут быть изготовлены с электростатическим экраном и / или заземлением магнитного экрана.Это часто может быть полезно при возникновении проблем с электромагнитной совместимостью, пожалуйста, свяжитесь с нашим техническим отделом продаж.

Типы формы B имеют магнитное смещение и не должны устанавливаться непосредственно на шасси из черного металла или на расстоянии менее 1 дюйма (25 мм) от других реле, поскольку характеристики рабочего напряжения катушки будут изменены из-за магнитного взаимодействия. Катушки реле формы B чувствительны к полярности, положительное соединение обозначено красной точкой.

Катушки на 5, 12 и 24 В доступны в стандартной комплектации, другие напряжения могут быть поставлены по специальному заказу.

Серии 67 и 68 – до 10 кВ

Pickering Series 67 и 68 – до 10 кВ

Высоковольтные реле с сухим герконом

Для напряжений до 10 кВ

Загрузить лист данных PDF

  • Вариант гибких выводов для высоковольтных соединений
  • До 10 кВ выдержка, коммутация 7,5 кВ
  • SoftCenter ™ конструкция
  • Множество преимуществ по сравнению с стандартными промышленными реле. Узнайте больше здесь>.
  • Малый размер
  • Простой монтаж с помощью штифтов на однорядном формате
  • Прочные контакты с вольфрамовым покрытием
  • Полностью герметизирован
  • Внутренний магнитный экран из мю-металла
  • Возможность установки внутреннего диода на соединениях катушки

Монтаж на печатной плате Series 67 с подключением переключателя и катушки в однолинейном формате.

Series 68 Соединения печатной платы на нижней стороне для соединений катушек. Подводящие провода от верхней грани для высоковольтных соединений.

Серии 67 и 68 сконструированы с использованием катушек без бывшего в употреблении. Отсутствие бобины, поддерживающей катушку, позволяет использовать устройство меньшего размера, чем это принято в отрасли. Необычный дизайн упаковки дает интересные возможности для упаковки с высокой плотностью.

Возможность гибких выводов для высоковольтных соединений позволяет уберечь их от низковольтных цепей на печатной плате.

Форма A (подача напряжения для включения) и форма C SPDT (переключающие) контакты доступны с опцией рабочих катушек на 5, 12 и 24 В.

Серия

100HV – до 3 кВ – высокое сопротивление катушки

Серия Pickering 100HV

Герконовые реле высокого напряжения SIL / SIP
Для напряжений до 3 киловольт

Скачать паспорт PDF

  • Ступень до 3 кВ
  • Укладка на катушку с шагом 0,40 дюйма
  • для низкого энергопотребления
  • Уровни термо-ЭДС менее 10 мкВ
  • Внутренний магнитный экран из мю-металла
  • Один или два переключателя в одном корпусе
  • Конфигурации 1 форма A, 2 формы A и 1 форма B
  • Двухполюсное реле требует такой же площади на плате, что и однополюсный тип
  • Катушки 5 В, 12 В или 24 В с дополнительным внутренним диодом
  • Идеально подходят для тестирования трансформаторов или кабелей
  • Многие преимущества по сравнению со стандартными промышленными реле.Узнайте больше здесь>.

Пикеринг серии 100HV имеет те же характеристики высокого напряжения, что и пикеринг серии 104, но с более чем удвоенным сопротивлением катушки. Они идеально подходят для таких применений, как испытание трансформаторов или кабелей или любого другого автоматического испытательного оборудования, где задействованы высокие напряжения и требуется низкое энергопотребление катушки.

Когда сетевое напряжение переключается, например, для управления и изоляции S.C.R. или симисторные вентили, они являются идеальным выбором.А в приложениях со смешанными сигналами меньшая мощность катушки снижает напряжение термо-ЭДС, генерируемое на переключателе. Линия оснащена внутренним экраном из мю-металла для устранения проблем, которые в противном случае возникли бы из-за магнитного взаимодействия, когда они расположены близко друг к другу.

Доступны три типа сухих выключателей, выдерживающих напряжение 1,5, 2 или 3 кВ постоянного тока. Версия на 3 кВ имеет увеличенный зазор между контактами переключателя и катушки, чтобы выдерживать более высокое напряжение. По специальному заказу доступны еще более высокие значения напряжения. За дополнительной информацией обращайтесь в наш отдел продаж.

Серия 104 – Mini SIL – до 3 кВ

Серия Pickering 104

Герконовые реле высокого напряжения SIL
Для напряжений до 3 киловольт

Загрузить лист данных PDF

  • Конструкция SoftCenter ™
  • Приборные переключатели высочайшего качества
  • Маленький размер
  • Внутренний -металлический магнитный экран
  • Один или два переключателя в одном корпусе
  • Многие преимущества по сравнению с промышленными стандартными реле.Узнайте больше здесь>.
  • Конфигурации формы A (включение для замыкания) или формы B (включение для размыкания)
  • Доступны переключатели с сухим и ртутным контактом
  • Катушки на 5, 12 и 24 В являются стандартными, с внутренним диодом или без него
  • 100% протестированы на динамическое контактное сопротивление

Серия 104 – это линейные герконовые реле с одинарным входом, предназначенные для напряжений, выходящих за пределы возможностей обычных герконовых реле уровня SIL.
Они идеально подходят для таких применений, как испытание трансформаторов или кабелей или любого другого автоматического испытательного оборудования, в котором задействованы высокие напряжения.

При переключении напряжения сети, например, для управления и изоляции S.C.R. или симисторные вентили, они являются идеальным выбором.

Доступны одна или две конфигурации формы A (включение для замыкания) или одна форма B (включение для размыкания).

Линия оснащена внутренним экраном из мю-металла для устранения проблем, которые в противном случае возникли бы из-за магнитного взаимодействия, когда они расположены близко друг к другу.

Доступны три типа сухих выключателей, с возможностью отключения 1, 1.5 или 3 кВ постоянного тока Версия на 3 кВ имеет увеличенный зазор между контактами переключателя и катушки, чтобы выдерживать более высокое напряжение. По специальному заказу доступны еще более высокие значения напряжения. Для получения дополнительной информации свяжитесь с нашим торговым представительством.

Устройства, смачиваемые ртутью, также доступны для приложений, где требуется переключение без дребезга. Они рассчитаны на 1500 вольт постоянного тока. минимальная выдержка, 500 вольт постоянного тока переключение до 50 Вт

Серия 119 – Mini SIL – до 3 кВ

Pickering Series 119

Герконовые реле высокого напряжения Micro-SIL

Для напряжений до 3 киловольт

Скачать паспорт PDF

  • SoftCenter ™ конструкция
  • Очень маленькое высоковольтное герконовое реле высочайшего качества
  • Вакуумные герконовые переключатели приборного класса
  • Внутренний магнитный экран из мю-металла
  • Один или два переключателя в одном корпусе
  • Множество преимуществ по сравнению со стандартными реле.Узнайте больше здесь>.
  • 1 Форма A (включение для замыкания) до 3 кВ
  • 2 Форма A (включение для замыкания) до 1 кВ
  • 1 Форма B (включение для размыкания) до 1 кВ или 2 кВ
  • Катушки на 3, 5 и 12 В являются стандартными, с внутренним диодом
    или без него
  • 100% протестированы на динамическое сопротивление контакта

Серия 119 – это линейные герконовые реле Micro-SIL, предназначенные для напряжений, выходящих за пределы возможностей обычного геркона SIL реле. Версия 1 Form A, 1 кВ по выводам и корпусу совместима с признанной и популярной серией 109P.

Они являются идеальным выбором для кабельных тестеров, ATE со смешанными сигналами или любых других приложений, где требуется высокое напряжение и где пространство ограничено.

Доступно шесть версий, все с рабочими катушками на 3, 5 или 12 В. Версия 1 Form A, 1,5 кВ имеет корпус и конфигурацию контактов, совместимых со стандартным типом 109P, то есть 4 контакта с шагом 0,15 дюйма (3,8 мм). Другие типы имеют длину корпуса и конфигурацию выводов, соответствующую их номинальному напряжению, и пользователю необходимо будет установить подходящие зазоры вокруг деталей.

Типы Form A могут быть установлены рядом, но между реле типа Form B и другими реле должно оставаться 1 см, поскольку магнитное поле от внутреннего смещающего магнита может незначительно повлиять на чувствительность реле рядом.

Серия 131 – Mini SIL – до 1,5 кВ

Серия Pickering 131

Высоковольтные герконовые реле Mini-SIL / SIP

Минимальное напряжение 1500 В

Загрузить паспорт PDF

  • Конструкция SoftCenter ™
  • Выбор 3, 5 или 12 Вольт катушки, с дополнительным внутренним диодом
  • 1 Форма A (для замыкания подайте напряжение) SPST N.Конфигурация O
  • Наименьшее доступное в настоящее время высоковольтное реле
  • Коммутация до 0,7 А, 10 Вт
  • Идеально подходит для кабельных тестеров, тестеров смешанных сигналов / полупроводников, тестеров объединительной платы, высоковольтных приборов, внутрисхемного тестового оборудования или других приложений, где высокий требуется допустимое напряжение.
  • Множество преимуществ по сравнению со стандартными реле. Узнайте больше здесь>.
  • Внутренний магнитный экран из мю-металла позволяет размещать рядом
    без магнитного взаимодействия
  • 100% протестировано на динамическое сопротивление контакта
  • Уникальная конструкция SoftCenter ™ (см. Диаграмму)
  • Высочайшее качество вакуумированный, распыленный рутениевый язычок
    переключатели

Pickering Series 131 – это новая линейка очень маленьких герконов Single-In-Line, предназначенных для напряжений, намного превышающих стандартные малые реле SIL.Герконы из рутения с вакуумным напылением и напылением также обладают превосходными низкоуровневыми характеристиками, что делает их идеальным выбором для работы с широким диапазоном сигналов.

Серия основана на давно зарекомендовавшем себя пластиковом корпусе Series 113 с внутренним магнитным экраном из мю-металла, который обеспечивает высокую плотность упаковки и изготавливается с использованием конструкции SoftCentre ™ Пикеринга.

Применение реле

| Основы работы с реле 1-3 | OMRON

Параметры электрического реле

Номинальные параметры реле включают номиналы катушек и номинальные токи контактов.

1. Спецификация катушки

При фактическом использовании убедитесь, что не превышают номинал катушки; это может привести не только к потере производительности, но и к сгоранию катушки из-за перенапряжения и т. д. Обязательно тщательно выбирайте спецификацию катушки переменного тока, проверив соответствующий источник питания каждого реле (номинальное напряжение, номинальная частота).

Некоторые типы реле не могут работать при определенном номинальном напряжении и номинальной частоте.
Использование в таких условиях может вызвать ненормальный нагрев и неисправность.
В следующей таблице показаны характеристики катушки переменного тока.

Пример: 100 В переменного тока
Названия рейтингов * Применимый источник питания
(номинальное напряжение, номинальная частота)
Этикетки товаров Описание в каталоге
Рейтинг 1 AC 100 В 60 Гц 100VAC 60 Гц AC 100 В 60 Гц
Рейтинг 2 100 В переменного тока 50 Гц, 100 В переменного тока 60 Гц 100 В переменного тока 100 В переменного тока
Рейтинг 3 AC 100 В 50 Гц, AC 100 В 60 Гц
AC 110 В 60 Гц
100/110 В переменного тока, 60 Гц 100 В переменного тока,
50 Гц или 100 / (110) В переменного тока
AC 100 / (110) В
Рейтинг 4 100 В переменного тока 50 Гц, 100 В переменного тока 60 Гц
110 В переменного тока 50 Гц, 110 В переменного тока 60 Гц
100/110 В переменного тока AC 100/110 В

* Примечание: указывает на то, что указанные здесь рейтинговые названия официально не определены Японскими промышленными стандартами (JIS) или подобными.

2. Контактная информация

Номинальные характеристики контактов являются стандартными значениями для гарантированной работы реле и обычно указывают номинальный ток контактов реле.
Номинальные параметры зависят от применяемого напряжения и типов электрических нагрузок. Другими словами, номинал включает в себя спецификацию максимального напряжения, приложенного к контактам реле, и максимального тока, который может быть пропущен для управления электрической нагрузкой.

  • Параметры контактов обычно указываются в соответствии с резистивными нагрузками.
    Убедитесь, что вы выбрали правильный тип реле, применимый к управляемой вами электрической нагрузке и отвечающий вашим требованиям к долговечности.

Электрическое реле пускового тока

Пусковой ток – это большой ток, который протекает мгновенно при первом включении питания и подается в электрическую цепь для управления нагрузкой, превышая значение тока в установившемся режиме.
Это происходит с электрическими нагрузками, такими как электродвигатели и лампы накаливания.

1. Пусковой ток
  • Активная нагрузка

    Сразу после включения питания ток остается на постоянном уровне.

  • Ламповая нагрузка

    Пусковой ток, примерно в 10 раз превышающий ток в установившемся режиме, протекает сразу после включения питания, а затем возвращается к своему постоянному уровню.

2. Пусковой ток и рейтинги

Рейтинг TV – это один из представительных рейтингов, утвержденных правилами UL и CSA для оценки способности выдерживать пусковой ток.Рейтинг указывает уровень способности реле переключать нагрузку, включая пусковой ток.

Например, реле для блоков питания телевизоров должны иметь рейтинг ТВ.
T Испытание на переключение (испытание на долговечность) этих реле выполняется с использованием вольфрамовой лампы в качестве нагрузки и должно выдержать в общей сложности 25000 раз испытание на долговечность.

Рейтинг ТВ Пусковой ток Устойчивый ток Пример видов продукции
ТВ-3 51 А 3 А G2R-1A
G2RL-1A-E-ASI
ТВ-5 78 А 5 А G5RL-1A (-E) -LN
ТВ-8 117 A 8 А G4W-1112P-US-TV8
G5RL-U1A-E
G5RL-K1A-E
G5RL-1A-E-TV8
ТВ-10 141 А 10 А G7L
ТВ-15 191 А 15 А G4A

Цепи постоянного тока

Дуга – это электрическая искра, возникающая между контактами, когда реле замыкает электрическую цепь.
По мере увеличения амплитуды напряжения и тока возникает дуга. Когда переключатель замыкается медленно, для образования дуги требуется больше времени. Это может привести к быстрому износу контактов.

Коммутация цепей постоянного тока

При переменном токе (AC), который постоянно меняет направление потока, дуга гаснет каждый раз при возникновении перенапряжения.
С другой стороны, косвенный ток (постоянный ток) течет только в одном направлении, что позволяет формировать дугу дольше, что приводит к более быстрому износу контактов и снижению долговечности.

Также возникает переходное явление контакта, которое может вызвать неровности в точках контакта, что может вызвать неисправности, которые невозможно разделить, потому что они защемлены.

  • Контакты, соединенные последовательно, увеличивают контактный зазор на равную длину, обеспечивая эффективное управление дугой.

Минимальная нагрузка электрических реле

Реле может столкнуться с проблемой увеличения контактного сопротивления при переключении приложений с минимальной нагрузкой.При повышении контактного сопротивления контакты обычно восстанавливаются при последующей операции. Контактное сопротивление также может увеличиваться из-за образования пленки.

Определение того, предсказывает ли измеренное значение контактного сопротивления отказ реле, должно зависеть от того, вызывает ли оно проблему в цепи или нет.
По этой причине в качестве стандартной интенсивности отказов контактного сопротивления реле указаны только значения по умолчанию. Интенсивность отказов (*) выражается как уровень P (эталонное значение) как один показатель минимальных применимых нагрузок.

* Примечания: Частота отказов

Процент отказов в единицу времени (или количество операций) во время непрерывного переключения реле при индивидуально заданных типах испытаний и нагрузках.

Скорость может меняться в зависимости от частоты переключения, условий окружающей среды и ожидаемого уровня надежности. Следовательно, пользователи должны протестировать реле в реальных условиях эксплуатации, чтобы убедиться в его применимости.

В этом каталоге частота отказов указывается как уровень P (эталонное значение).Это выражает уровень отказа на уровне надежности 60% (λ 60) (JIS C5003).

Использование реле с минимальной нагрузкой

При выборе подходящего реле для переключения приложения с минимальной нагрузкой обязательно учитывайте тип нагрузки, которую вы переключаете, а также требуемый материал контактов и расположение контактов.

Надежность контакта при управлении минутными нагрузками во многом зависит от материала контакта и расположения контактов.
Например, сдвоенные контактные точки более надежны, чем одиночные контактные точки для приложений с минимальной нагрузкой просто по той причине, что резервирование при параллельной работе сдвоенного контакта обеспечивает большую надежность, чем то, что обеспечивает одинарный контакт.

Долговечность и срок службы электрического реле

Долговечность (срок службы) реле – это количество раз, которое реле может переключаться до тех пор, пока оно не перестанет соответствовать указанным значениям с точки зрения рабочих характеристик и рабочих характеристик.
Реле прочности делится на две категории: механическая прочность (срок службы реле) и электрическая прочность (срок службы реле).

Механическая износостойкость (срок службы реле)
Здесь показано, сколько циклов может работать реле при указанной частоте коммутации без нагрузки на контакты.
Электрическая износостойкость (срок службы реле)
Здесь показано, сколько циклов реле может проработать при указанной частоте коммутации с номинальной нагрузкой, приложенной к контактам.
Коммутационная способность

Пользователи должны проверить максимальную коммутационную способность каждого реле, используя графики, чтобы найти реле, подходящее для их приложений.
Кривая максимальной коммутационной способности и долговечности может использоваться в качестве руководства при выборе реле.
Обратите внимание, что полученные здесь значения являются ориентировочными; реле необходимо протестировать в условиях реальной нагрузки.
Ниже показано, как читать графики максимальной коммутационной способности и кривой долговечности.

Например, если контактное напряжение (V1) уже определено, максимальный контактный ток (I1) может быть получен из точки пересечения на характеристической кривой.
И наоборот, если максимальный контактный ток I1 уже определен, может быть получено контактное напряжение (V1).
Затем полученное значение I1 используется для получения количества рабочих циклов по кривой долговечности.

Пример на этих графиках:
Если напряжение контакта 40 В,
Ток переключения контактов до 2A …… * 1
Количество рабочих циклов при максимальном токе контакта 2A составляет прибл.340 000 раз …… * 2

  • Срок службы реле сильно зависит от типа нагрузки, условий переключения и условий окружающей среды; Работа реле должна быть проверена и оценена в реальных условиях.

Анализ отказов электрических реле

Пользователи могут столкнуться с определенными проблемами, связанными с реле при эксплуатации своего оборудования.
В таких случаях причину необходимо определить с помощью метода FTA (анализ дефектных трещин).
В следующей таблице перечислены конкретные виды отказов и возможные причины.

Проблемы, видимые снаружи реле
События отказа Контрольный список Возможные причины
Реле не работает 1. Напряжение может быть неправильно подано на релейный вход
  • Перегорел предохранитель или сработал автоматический выключатель
  • Неправильная проводка, возможна утечка
  • Ослабленные винтовые клеммы
2.Спецификация реле может быть неправильно выбрана для используемого с ним входного напряжения.
  • К реле было приложено переменное напряжение 200 В с номинальным напряжением 100 В переменного тока.
3. Возможны падения входного напряжения.
  • Недостаточная мощность блока питания
  • Большая дистанция подключения
4. Реле может быть повреждено.
  • Обрыв катушки реле
  • Вызвано падением, повреждением от механического удара
5.Выходная цепь может работать неправильно.
  • Проверить источник питания на выходной стороне
  • Сбой нагрузки
  • Неправильная проводка
  • Ошибка подключения
6. Контакты реле могут работать неправильно.
  • Плохое совмещение контактов
  • Изношены контакты (до конца срока службы реле)
  • Механическая неисправность
Нет признаков восстановления реле 1.Напряжение на реле может вообще не подаваться.
  • Утечка тока из цепи защиты (поглотитель перенапряжения)
  • Напряжение, подаваемое через байпасную цепь
  • Использование полупроводниковой цепи управления, сохраняющей остаточное напряжение
2. Ненормальное состояние реле
  • Контактная сварка
  • Износ изоляции
  • Механическая неисправность
  • Индуцированное напряжение (большая длина проводки)
Ошибка работы реле.

Световой индикатор не работает должным образом.

1. Напряжение на входной клемме реле могло превысить номинальное напряжение.
  • Индуцированное напряжение (большая длина проводки)
  • Цепь байпаса от индуктивного напряжения (реле с фиксацией не удерживает.)
2. Реле могло подвергнуться чрезмерной вибрации или ударам.
  • Плохие условия эксплуатации
выгорание 1.Возможное выгорание катушки
  • Катушка реле не подходит для применения
  • Напряжение превысило номинальный диапазон
  • Неидеальная работа электромагнита с характеристиками переменного тока (недостаточное соединение якоря)
2. Возможное выгорание контактов
  • Ток, превышающий номинальный контакт
  • Пусковой ток, превышающий допустимую
  • Ток короткого замыкания
  • Плохое соединение с внешними компонентами (ненормальное тепловыделение из-за нарушения соединения, например, с розетками)
Проблемы, видимые изнутри реле
События отказа Контрольный список Возможные причины
Контактная сварка 1.Возможно, был большой ток.
  • Бросок тока напр. от ламповой нагрузки
  • Ток короткого замыкания нагрузки
2. Контактный компонент может испытывать ненормальную вибрацию.
  • Подвержены внешним силам (например, ударам / вибрации)
  • Реле переменного тока гудит
  • Дребезжащий шум в контактах при падении напряжения, вызывающем неправильную работу (напряжение может упасть сразу после запуска двигателя).
3. Возможно, реле превысило свою коммутационную способность контактов (слишком высокая частота коммутации).
4. Возможно, срок службы реле подошел к концу.
Обрыв контакта 1. На контактных поверхностях могут быть посторонние предметы.
  • Силикон, уголь или другие посторонние вещества
2.Возможна коррозия контактных поверхностей.
  • Контактное сульфирование от SO2 и h3S
3. Выход из строя контактов может быть вызван механическими повреждениями.
  • Смещение клеммы, смещение контакта или след контакта
4. Контакты могут износиться.
  • Окончание срока службы реле
Жужжащий звук 1.Подаваемое напряжение не может быть приложено.
  • Катушка реле не подходит для применения
  • Колебания рабочего напряжения с коэффициентом пульсаций
  • Входное напряжение медленно растет
2. Тип реле может быть неправильно выбран для приложения.
  • Характеристики постоянного тока, используемые для линий переменного тока
3. Электромагнит может работать неправильно.
  • Посторонний предмет застрял между подвижным якорем и железным сердечником
Ненормальный износ контактов реле 1. Тип реле может быть неправильно выбран для приложения.
  • Номинальные значения напряжения, тока и пускового тока не соответствуют приложению
2. При переключении нагрузки необходимо принять во внимание меры против перенапряжения (например, элемент поглощения перенапряжения).
  • Пусковой ток двигателя, соленоида, ламповой нагрузки

Ламонт Джейкобс из Италии: герой-сюрприз после Олимпийских игр. Золото

РИМ – Римляне бегали кругами вокруг Ламонта Марселя Джейкобса, когда он вытянул ноги на трассе. «Чемпион Ciao», – сказал один из скоростных ходунков. «Вы заставляете нас, стариков, мечтать», – сказал один из стариков.

Мистер Джейкобс кивнул в сторону музыкальной ловушки, исходящей из портативной колонки, и неторопливо направился к стартовой линии.Затем он успокаивающе вздохнул, присел и взорвался, бегая быстрее, чем кто-либо на трассе, кто-либо в Италии – почти любой на Земле.

На Олимпийских играх в Токио г-н Джейкобс, малоизвестный итальянец на момент начала Игр, ошеломил спортивный мир, выиграв золото в беге на 100 метров среди мужчин. В стране, где некоторые политики-популисты заручились поддержкой, демонизируя черных мигрантов, победа сына отца-чернокожего американца и матери-белой итальянки расширила представление общественности о том, как могут выглядеть итальянские спортсмены и итальянцы.

Точеный подбородок и гладко выбритый купол мистера Джейкобса стали новым лицом итальянского совершенства за год, когда он был в изобилии. У Италии рекордный результат на Олимпийских играх, 40 медалей, в том числе пять по легкой атлетике. «Все золотые», – сказал мистер Джейкобс, у которого в рюкзаке было две из них.

Премьер-министр Марио Драги в последние месяцы постоянно принимает чемпионов Италии и лауреатов наград. В июле национальная сборная по футболу обыграла Англию и выиграла чемпионат Европы по футболу.Итальянец дошел до мужского финала на Уимблдоне. Римская группа выиграла песенный конкурс “Евровидение”. Мужские и женские волейбольные команды Италии выиграли чемпионат Европы. За несколько дней до того, как г-н Джейкобс вышел на трек, Италия забрала домой чемпионат мира по кондитерским изделиям. На этой неделе итальянец получил Нобелевскую премию по физике.

«Видя, что другие побеждают, автоматически возникает желание побеждать», – сказал 27-летний г-н Джейкобс, который вялый, когда не пробегает 100 метров за 9,8 секунды. После того, как спринтер выиграл гонку, Джанмарко Тамбери, только что выигравший золото в прыжках в высоту, прыгнул ему на руки.Их объятие с итальянским флагом стало символом итальянских достижений и социального прогресса.

«Все итальянцы это помнят, – сказал г-н Джейкобс.

В последующие месяцы он сделал перерыв и получил подарки и множество картин с его бегом. («Сейчас приближается статуя, я не знаю, что делать».) Он ведет переговоры об одобрении, но неохотно отказался от суборбитального полета с Virgin, потому что «в космосе никто не знает, как меняется тело». Он также сосредоточился на поддержке 700000 новых подписчиков своего аккаунта в Instagram.

«Это не , как работа», – сказал он с раздражением после того, как разместил еще одну фотографию себя на трассе. «Это – это работа».

Значительная часть публикаций г-на Джейкобса в социальных сетях состоит из фотографий, на которых он выглядит серьезно или демонстрирует разорванный торс с обильными татуировками с именами и датами рождения его детей, вдохновляющими фразами, тигром и римским гладиатором. Другие посты включают рискованные снимки в джакузи с Николь Даса, матерью двоих из его троих детей.

Недавно он сделал ей предложение руки и сердца, устроив фейерверк, и с нетерпением ждет «многонациональной свадьбы» с ее эквадорской семьей на озере Гарда.

Но некоторые критики пытались сократить медовый месяц г-на Джейкобса на Олимпийских играх, сомневаясь, что он когда-либо снова будет участвовать в гонках. Британские СМИ, с подозрением относящиеся к его падению ниже 10-секундной отметки только в этом году, выдвинули обвинения в допинге. Он списал это на кислый виноград после того, как Италия выиграла чемпионат по футболу, а затем он и его товарищи по команде обыграли британцев за нос в эстафете 4х100 метров.

Британия «потеряла все», – сказал он, пожав плечами, и пошутил над британским диктором, который незабываемо кричал: «Нет! Это Италия »на финише на 400 метров. По его словам, положительный результат теста на допинг у члена британской эстафетной бригады «заставляет смеяться». Тем не менее, по его словам, обвинения опечалили его, потому что они подрывают годы тяжелой работы и жертв.

«Они не знают моего прошлого, – сказал он.

По словам г-на Джейкобса, его толкало не постороннее вещество, а внутренний багаж, который сдерживал его.

Он объяснил свой внезапный всплеск в высший эшелон элитных спринтеров тем, что в конце 2020 года нанял психолога, Николетту Романацци. расы, ему пришлось строить отношения с отцом, который исчез в младенчестве. В конце концов они поговорили по телефону и обменялись текстовыми сообщениями.

«Поскольку меня бросили, когда я был маленьким мальчиком, я боялся, что, если я буду делать что-то неправильно, люди могут бросить меня», – сказал он, добавив, что страх неудачи парализовал его.«Она постоянно говорила со мной об этой брошенности».

Его родители были подростками, когда они встретились на американской военной базе в северном городе Виченца, где находился его отец. Они переехали на базу в Эль-Пасо, штат Техас, где родился мистер Джейкобс. Отца отправили в Южную Корею. Мать г-на Джейкобса вернулась в Дезенцано-дель-Гарда, курортный городок на севере Италии, ожидая, что пара воссоединится там.

«Он исчез», – сказал г-н Джейкобс о своем отце.

Вырос как итальянец, г-н.Джейкобс не говорил по-английски и часами проводил со своими бабушкой и дедушкой. Его мать начала заниматься уборкой, прежде чем открыла небольшую гостиницу, где наблюдала, как он выигрывал золото. («Невероятно», – сказала она своему сыну перед импровизированным храмом. «Чтобы получить такое золото, победив всех американцев».) просто издавал ртом моторные звуки, когда бегал. «Человеческий маленький мотоцикл», – называл его дед.

«Я все время бегал», – сказал г-н Джейкобс. “Всегда.”

В 7 лет он узнал о своей скорости, но также и о цвете кожи, и спросил мать, был ли он удочерен. Чтобы лучше объяснить его происхождение, она пригласила к себе мать его отца.

Когда ему было 13 лет, он и его мать пришли на встречу американской семьи в Орландо, где он впервые встретился со своим отцом. Он также ходил на барбекю и тупо смотрел на своих американских кузенов, не понимая ни слова, которое они сказали, за исключением того, что они называли его «маменькин сынок».

Хотя он редко чувствовал прямое предубеждение в Италии, он вернулся более чувствительным к пренебрежительному отношению некоторых людей к африканским мигрантам в городе. Его до сих пор беспокоит, что один из его товарищей по команде в эстафете 4х100 метров, Фаусто Десалу, сын нигерийской матери-одиночки, ухаживающей за итальянскими пожилыми гражданами, не смог получить гражданство до 18 лет.

«Родился и вырос в Италии. », – сказал г-н Джейкобс о своем товарище по команде, критикуя закон, который связывает гражданство с кровью, а не с местом рождения.Он надеялся, что успех команды что-то изменит. «Часто, – сказал он, – спорт помогает».

Спорт ему безусловно помог. Ужасный студент, которого часто ругают священники, которые теперь просят его поговорить со студентами («Неееет», – сказал он, «нет, нет»), его обнаружил местный тренер по легкой атлетике.

Он стал прыгуном в длину под крылом другого тренера, который стал отцом, но имел необычные методы тренировок. Он заставил мистера Джейкобса бегать с палками для северной ходьбы по дорожкам и коридорам виноградников в Гарде.

«У него были странные идеи, – сказал г-н Джейкобс.

К 20 годам мистер Джейкобс стал полицейским, хотя от него никогда не ожидали, что он будет преследовать преступников. Правоохранительные органы Италии используют спортивные таланты страны, давая им зарплату, тренировочные помещения и оружие.

«У меня есть пистолет, наручники и значок», – сказал он, вытаскивая из сумки значок, выданный в 2014 году, и восхищался своими теперь вымершими кудрявыми волосами на своем полицейском удостоверении. Он по-прежнему является офицером и отметил, что теперь он должен получить повышение.«Выиграв Олимпиаду, – сказал он, – тебе присваивают другое звание».

Разочарованный его травмами и плохими результатами, начальство в полиции связывало его в конце 2015 года с Паоло Камосси, бывшим чемпионом мира в тройном прыжке и членом тюремной полиции.

«Я арестовываю их, он сажает их в тюрьму», – пошутил г-н Джейкобс на трассе, пока г-н Камосси рассчитывал свои спринты и давал ему указатели.

Они упорно тренировались, пережили множество взлетов и падений и в конечном итоге переключили его с прыжков в длину на спринт, и в этом году он начал устанавливать личные рекорды.К тому времени, как разразились токийские игры, что-то щелкнуло, и у Италии появился новый герой.

«Мы гордимся, – сказал 79-летний Эннио Росси, который быстро прошел рядом с мистером Джейкобсом по трассе, – чтобы тренироваться с самым быстрым человеком в мире».

Обнаружение короткого замыкания низкого напряжения в бытовых системах кондиционирования воздуха

Новые технические специалисты часто зацикливаются и расстраиваются при поиске короткого замыкания низкого напряжения. Это понятно благодаря широкому спектру возможностей размещения короткометражки.Однако это не означает, что процесс должен быть сложным. Время, необходимое для поиска короткого замыкания низкого напряжения, может сильно варьироваться в зависимости от того, где находится короткое замыкание, какие компоненты вышли из строя и насколько утомительно доступ к оборудованию. Независимо от этих переменных, существует несколько общих процессов, которые могут немного облегчить жизнь технику при диагностике короткого замыкания низкого напряжения. [Краткое примечание: это руководство по диагностике полного короткого замыкания в цепи низкого напряжения. Другими словами, предохранитель сразу же перегорает при возобновлении подачи питания на прибор.]

Первым шагом ВСЕГДА является визуальный осмотр. Вы можете сэкономить много времени и нервов, просто используя хорошие навыки наблюдения. Обратите внимание на потертости, неплотные соединения в переключателях и катушках, обесцвечивание, сращивания проводов, трещины в изоляции проводов и т. Д. Все это может стать отличной отправной точкой для поиска короткого замыкания любого рода технику. Я провел много визуальных проверок и обнаружил другие проблемы, не связанные с короткометражкой, которые могли остаться незамеченными без тщательного наблюдения.Вот почему хорошие навыки наблюдения и тщательный визуальный осмотр – отличные инструменты для использования независимо от того, что вы диагностируете.

Второй рекомендуемый шаг – выключить прибор и установить самовосстанавливающийся предохранитель. Вы можете найти этот ценный инструмент по дешевке в любом магазине или даже сделать его самостоятельно из старого трансформатора, в котором использовался самовосстанавливающийся предохранитель. Использование самовосстанавливающегося предохранителя предотвращает перегорание техником 20 предохранителей до того, как будет обнаружен источник проблемы.Будьте осторожны при выборе восстанавливаемого предохранителя; некоторые из них не срабатывают так быстро, как заводские, и мы видели, как из-за этого выходили из строя трансформаторы и платы. Мы рекомендуем использовать версию 3A, а не 5A, когда это возможно, для дополнительной защиты.

Шаг третий: отключите трансформатор и термостат. Эти компоненты редко когда-либо являются проблемой, но термостат также является одной из первых вещей, которые новички заменят, когда паникуют и пытаются решить проблему с низким напряжением. Первые быстрые тесты помогут полностью их исключить.С помощью вашего измерителя сравните первичное и вторичное напряжение с номинальным напряжением на трансформаторе. Если вторичное напряжение трансформатора составляет 24 В, обычно наблюдается диапазон от 22 до 28 В. Если вы измеряете напряжение на трансформаторе выше или ниже нормального, может быть хорошей идеей отключить трансформатор от цепи, снять сопротивление обмоток и проверить низкое сопротивление, которое приведет к увеличению силы тока.

Снимите термостат со стены и отсоедините все провода, кроме общего.Затем, используя пару перемычек или проволочную гайку, соедините провода R, G, Y, O и W. Теперь снова включите систему. Если предохранитель перегорел, проблема не в термостате, потому что его даже нет в цепи. Если предохранитель сработал, это означает, что оборудование работает нормально без установленного термостата. ТОГДА вы можете начать подозревать термостат.

Затем снимите перемычки или гайку проводов и изолируйте провода R, G, Y, O и W. Сбросьте предохранитель и поочередно переместите G, Y, O и W на R.В конце концов, в одной из этих комбинаций сработает предохранитель, и именно в этой цепи будет обнаружено короткое замыкание. Например, предположим, что в цепи Y-провода срабатывает предохранитель при переключении на R.

На этом этапе вы изолировали проблемную цепь. Вы можете начать тестирование всего, что связано с этой схемой. В сплит-системе провод Y-образной цепи будет проходить от термостата к внутреннему блоку, от внутреннего блока к наружному блоку, от наружного блока к любым панелям и переключателям размораживания и от этих компонентов к контактору компрессора. .Лучший способ определить, что находится в цепи, – это прочитать электрическую схему. Затем следуйте по проводу, чтобы проверить схему. На этом этапе техник повторит визуальный осмотр; на этот раз технология будет больше сосредоточена на конкретной цепи.

Теперь пора протестировать все компоненты схемы (например, переключатели, реле, контакторы, печатные платы, соединения проводов и т. Д.). Ищите неплотные соединения, следы ожогов, оголенный провод, места истирания (например, перегиб провода через острые края корпуса) и т. Д.

Если ваше тестирование заставляет вас подозревать саму проводку, вы можете изолировать провод, полностью отсоединив провод низкого напряжения от наружного блока. Если предохранитель по-прежнему срабатывает, когда к нему не подключено какое-либо устройство (кроме питания трансформатора), вы можете быть уверены, что короткое замыкание находится в жгуте проводов.

Последним этапом процесса является выполнение всех необходимых ремонтов. Не забудьте удалить самовосстанавливающийся предохранитель и установить новый предохранитель подходящего размера для прибора!

Этот процесс – один из МНОГИХ процессов, разработанных старшими техническими специалистами, и вы можете использовать методы своего наставника, и это совершенно нормально.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
