Заклепочный крепеж – Metae.

30260	30261	30262
Заклёпочная (вытяжная) гайка цилиндрическая с насечкой со стандартным бортиком	Заклёпочная (вытяжная) гайка цилиндрическая с потайным бортиком	Заклёпочная (вытяжная) гайка цилиндрическая с насечкой с уменьшенным бортиком

30260 – А2 / AISI 304 Из нержавеющей стали A2 / AISI 304 30260 – 60 оцинкованная	30261 – А2 / AISI 304 Из нержавеющей стали A2 / AISI 304 30261 – 60 оцинкованная	30262 – А2 / AISI 304 Из нержавеющей стали A2 / AISI 304 30262 – 60 Из оцинкованной стали

Заклёпочный крепеж – разнообразные крепежные изделия, имеющие в своей конструкции элемент/рабочую часть/гильзу, которая посредством специального
инструмента (заклепочного или вытяжного пистолета), приспособлений или простого молотка сжимается/развальцовывается/расклепывается и создает неразъемное заклепочное соединение.
Основные типы заклепочного крепежа – вытяжные заклепки, заклепочные гайки, заклепки под молоток.

Заклёпочная гайка, она же заклёпка-гайка, гайка-заклёпка, вытяжная гайка и зачастую иногда называется бонка, (хотя это некорректно, так как бонка – это не вытяжной, а развальцовочный крепежный элемент со специальной юбкой) – резьбовой заклепочный элемент, имеющий в своей конструкции бортик и расклепываемую часть (тело), который посредством специального инструмента (заклепочного пистолета) вытягивается (расклепывается) и создает неразъемное заклепочное соединение в листовом материале.

В сравнении с запрессовочным и развальцовочным крепежом, гайки-заклепки имеют более высокие значения усилий на проворот и отрыв, потому применяются в случаях повышенных нагрузок, при монтаже в толстые листовые материалы и преимущественно больших резьб.

Заклёпки гайки имеют большой выбор формы бортика и тела, тем самым можно достичь оптимального соотношения технических и эстетических характеристик крепежного соединения.

Основные виды заклепок по форме тела – цилиндрические и шестигранные. Цилиндрические заклепочные гайки бывают гладкие и с насечкой (шлицевые или рифленые). С точки зрения соединительных характеристик на проворот наиболее надежные, естественно, шестигранные, но с другой стороны для их установки необходима более сложная операция по подготовке шестигранного отверстия в листовом материале.

Основные формы бортика – стандартный (прямоугольный), потайный и уменьшенный. Форма бортика определяет значения усилия на отрыв заклепочной гайки – наиболее надежные гайки заклепки со стандартным бортиком, далее по убыванию – потайный и уменьшенный соответственно. Для установки гаек заклепок с потайным бортиком предварительно требуется сделать зенковку, зато устанавливается такая гайка-заклепка заподлицо, что выглядит эстетически выигрышно в сравнении с установленной вытяжной резьбовой гайкой со стандартным бортиком.

Резюмируя вышесказанное делаем вывод, что выбор для использования конкретной гайки-заклепки зависит от требований к надежности соединения крепежного элемента и листового материала (усилия на проворот и отрыв при эксплуатации соединения), с одной стороны, и пожеланий к внешнему виду конечного изделия с другой.

Стоит также отметить, что, ввиду большого количества производителей гаек-заклепок и отсутствия определенных стандартов на основные размеры, порой гайки-заклепки идентичные по резьбе и диапазону толщины листа, для которой применяются, могут различаться общей высотой и высотой после установки (вытягивания), внешним диаметром (а значит и диаметром предварительно подготавливаемого отверстия), высотой и диаметром бортика. Поэтому, при выборе гайки-заклепки необходимо внимательно изучить спецификацию по размерам.

Таблица заклёпочного крепежа

Номер артикула	подкатегория	характеристики			материал
7337.0.LL.ХХ.00	заклёпка вытяжная	стандартный бортик			сталь/сталь
7337. 0.LL.ХХ.40					алюминий/сталь
7337.0.LL.ХХ.42					алюминий/нержавеющая сталь
7337.0.LL.ХХ.22					нерж.сталь/нерж.сталь
7337.9.LL.XX.00		потайной бортик			сталь/сталь
7337.9.LL.XX.40					алюминий/сталь
7337.9.LL.XX.22					нерж.сталь/нерж.сталь
7337.1.LL.XX.00		увеличенный бортик			сталь/сталь
7337.1.LL.XX.40					алюминий/сталь
7337.1.LL.XX.22					нерж. сталь/нерж.сталь
7337.8.LL.XX.00		закрытый бортик			сталь/сталь
7337.8.LL.XX.40					алюминий/сталь
7337.8.LL.XX.22					нерж.сталь/нерж.сталь
	заклёпочная гайка	цилиндрическая	гладкая	стандартный бортик	оцинкованная сталь
				уменьшенный бортик
				потайная
30260.LL.ST.60			с насечкой	стандартный бортик
30262.LL.ST.60				уменьшенный бортик
30261.LL.ST.60				потайная
30263. LL.60		шестигранная		стандартный бортик
30264.LL.60				уменьшенный бортик

31260.LL.ST.60		цилиндрическая	с насечкой	стандартный бортик закрытая
31263.LL.ST.60		шестигранная		стандартный бортик закрытая

LL – диаметр резьбы

ХХ – длина
ST – толщина листа

Справочник по заклепкам

Заклёпки. Материалы. Справочные данные.

Заклёпка – один из простейших видов крепежа для создания неразъёмных соединений. В общем случае – это стержневая или трубчатая деталь, имеющая на одном конце опорную “закладную” головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва).

По форме заклёпки можно условно разделить на несколько основных типов:

Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые и полупустотелые)
Заклёпки с протяжкой (называют также – отрывные или вытяжные)
Заклёпки резьбовые (также называют – гайки клепальные)

Заклёпки с замыкающей головкой

Исторически первыми были изобретены заклёпки с замыкающей головкой – поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.

По форме головки заклёпки с замыкающей головкой делятся на:

Заклёпки с полукруглой головкой
Заклёпки с потайной головкой
Заклёпки с полупотайной головкой
Заклёпки с плоской головкой (с бочкой)

Также конструктивно они отличаются наличием отверстия внутри заклёпки:

Полнотелые заклёпки – отверстие отсутствует
Пустотелые заклёпки – трубчатые – имеют сквозное отверстие
Полупустотелые заклёпки – под развальцовку – имеют глухое отверстие

Материалы для заклёпок

Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.

Наибольшее распространение получили следующие материалы:

Стали – в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
Нержавеющие стали – аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
Алюминиевые сплавы – наиболее применимы сплавы АД, АД1, алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6, сплавы АМц, В94, В65, также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
Латунные сплавы – в основном, сплав Л63
Медь – марки МТ, М3

Маркировка заклёпок по материалам

Заклёпки могут быть маркированы на головке – для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).

Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.

*Алюминиевые сплавы*							*Сталь*	*Медь и латунь*
В65	Д18П	Д19П	АМг5	АМц	АД1	20ГА	10, 20, 12Х18Н10Т	М3, Л63
без метки							без метки	без метки

Определение длины заклёпки

Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.

“Справочник конструктора-машиностроителя” под редакцией Анурьева В.И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный – поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.

*Конструкция заклёпки*	*Припуск “Н” для заклёпок без зазора*	*Припуск “Н” для заклёпок с зазором*
	*H=1,2d*	*H≈1,2d+0,1S*
	*H=0,54d*	*H≈0,5d+0,1S*
	*H=0,6d*	*H≈0,5d+0,1S*
	*H=0,8d*	*H≈0,7d+0,1S*
	*H=d*	*H≈0,9d+0,1S*
	*H=1,2d*	*H≈1,1d+0,1S*

Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L, прибавив к толщине склёпываемых материалов S значение припуска H. Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда длин. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):

2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180

Пример расчёта длины заклёпки

Например, нам необходимо склепать несколько листов общей толщиной 32 мм; склёпывать будем без зазора заклёпками с полукруглой головкой Ø6 мм (1-я конструкция в таблице).

d = 6 мм

S = 32 мм

H = 1,2d = 1,2 x 6 = 7,2 мм

Таким образом, необходимо использовать заклёпку с длиной стержня

L = S + H = 32 + 7,2 = 39,2 мм

Выбираем ближайшую длину из стандартного ряда – это 40 мм.

В итоге, мы выяснили, что для склёпывания пакета листов толщиною 32 мм нам понадобится заклёпка размера Ø6х40 мм.

Заклёпки с протяжкой

Заклёпки с протяжкой изготавливают пустотелыми, с головкой на одном конце, внутрь заклёпки вставляется подвижный расширительный стержень, который при установке протягивается через заклепку, расширяет её, формирует вторую замыкающую головку и стягивает скрепляемые листы материала. После затяжки стержни обламываются или протягиваются полностью через заклепки.

Такие заклёпки часто называют отрывными или вытяжными – по технологии установки. Заклёпки с протяжкой в последнее время становятся всё более и более популярными. Это происходит по нескольким причинам:

технологическая простота установки заклёпок;
достаточно иметь доступ к монтажу только с одной стороны конструкции;
не требуется поддержка заклёпки с обратной стороны;
дешевизна и компактность инструмента для установки заклёпок;
высокая производительность при установке заклёпок
разнообразие видов заклёпок

Так как отрывные заклёпки пустотелые, то после установки внутри заклёпки остаётся отверстие, в которое можно проложить провода, установить другой крепёж – например, винты. Диаметр нормальной головки таких заклёпок приблизительно равен двум диаметрам заклёпки D ≈ 2d. Наряду с нормальной головкой заклёпки могут иметь увеличенную головку с диаметром равным трём диаметрам заклёпки D ≈ 3d.

Выпускается также специальный тип водо- и газонепроницаемых заклёпок с протяжкой – глухие или герметичные заклёпки, после установки которых соединение получается герметичным.

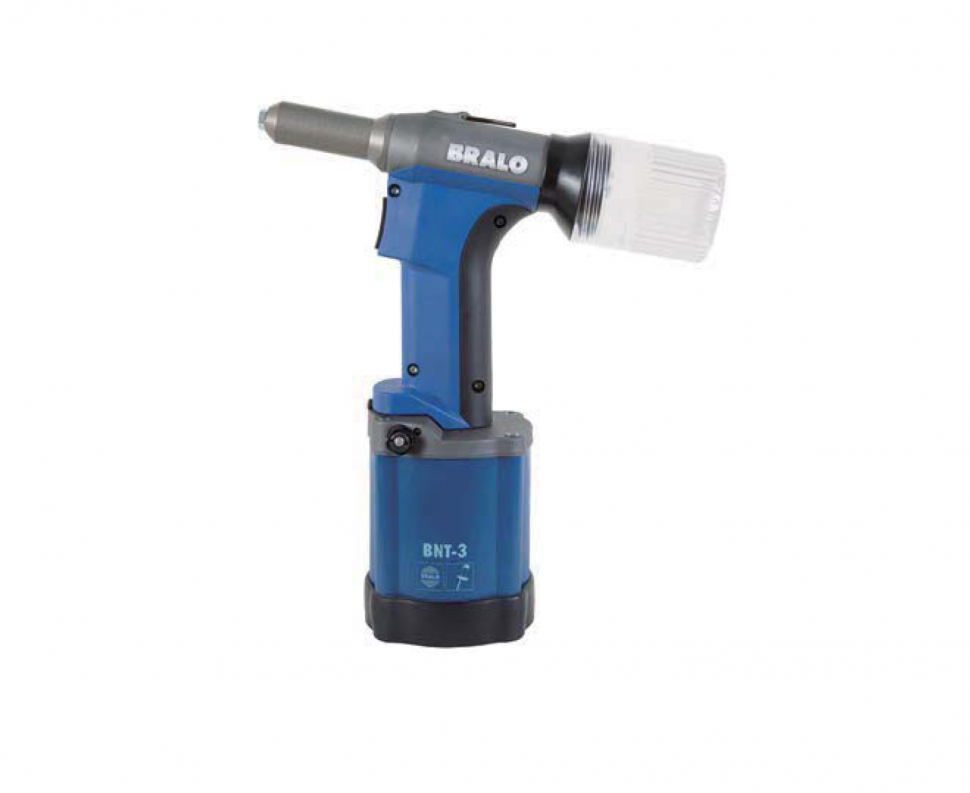

Установка заклёпок с протяжкой осуществляется с помощью специального инструмента – пистолета для заклёпок – заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические и аккумуляторные электрические.

Принципиальная схема установки заклёпки с протяжкой показана на видео:

Материалы для заклёпок с протяжкой

Исходя из способа установки заклёпок с протяжкой, логичным представляется, что заклёпка в сборе состоит из двух материалов, и материал стержня должен быть прочнее, чем материал самой заклёпки – иначе как стержень разожмёт и спрессует заклёпку раньше, чем разрушится сам. В таких заклёпках используются или пара разных материалов или однотипные материалы, но с различной прочностью. Приведём наиболее распространённые пары материалов для заклёпок с протяжкой:

Алюминиевая заклёпка + стальной оцинкованный стержень (на самом деле заклёпка сделана не из алюминия, а из алюминиево-магниевого сплава АМг, который может иметь различное процентное содержание магния (Mg): 1%; 2,5%; 3,5%; 5% – соответственно сплавы АМг, АМг2, АМг3, АМг5 – чем больше содержание магния (Mg), тем прочнее заклёпка) – обозначают Al/St
Алюминиевая заклёпка окрашенная + стальной оцинкованный стержень (заклёпка сделана из алюминиево-магниевого сплава АМг, и снаружи окрашена порошковой краской в определённый цвет из цветовой раскладки RAL) – обозначают Al/St 0000, где 0000 – четырёхзначный номер цвета раскладки RAL
Алюминиевая заклёпка + алюминиевый стержень (заклёпка и стержень сделаны из алюминиево-магниевых сплавов АМг, но с различным процентным содержанием магния – стержень прочнее) – обозначают Al/Al
Алюминиевая заклёпка + нержавеющий стержень – обозначают Al/A2
Нержавеющая заклёпка + нержавеющий стержень (и заклёпка и стержень изготовлены из нержавеющей стали, но различных марок, и стержень прочнее) – обозначают A2/A2 или A4/A4
Медная заклёпка + стальной оцинкованный стержень – обозначают Cu/St
Медная заклёпка + бронзовый стержень – обозначают Cu/Br
Медная заклёпка + нержавеющий стержень – обозначают Cu/A2
Стальная оцинкованная заклёпка + стальной оцинкованный стержень (заклёпка и стержень из стали, но различных марок и стержень прочнее) – обозначают St/St

Определение длины заклёпки с протяжкой

Длину заклёпки с протяжкой можно определить с помощью следующей таблицы, в зависимости от толщины скрепляемых материалов (производитель настоятельно не рекомендует применять заклёпки для склёпывания материалов толщиною менее нижнего рекомендуемого предела и выше верхнего предела).

Заклёпки резьбовые

Резьбовые заклёпки, хотя и были изобретены почти одновременно с заклёпками с протяжкой, но широкое распространение получили только в последнее время.

Резьбовая заклёпка представляет собой гибрид пустотелой заклёпки и гайки, поэтому второе название таких заклёпок – гайки клепальные. Вообще-то единства в названии нет – называют также гайка-заклепка, заклепка с резьбой, заклёпочная гайка. Такой кавардак с названиями объясняется отсутствием стандарта ISO или DIN на данный вид крепежа. Конструктивная особенность клепальных гаек обуславливает их двойное назначение: с их помощью можно как склёпывать между собой листовые материалы, так и просто создавать точки резьбового крепления на тонкостенных элементах конструкции. Удобство установки заклёпок связано с отсутствием необходимости доступа с обратной стороны конструкции – так называемая “установка вслепую”. При установке не повреждается уже обработанная поверхность детали, например, с покрытием, окраской.

По форме бурта (головки) гайки клепальные делят на:

с плоским цилиндрическим буртом (нормальным и уменьшенным)
с потайным буртом (нормальным и уменьшенным)

По конструкции заклёпки резьбовые разделяют на открытые – со сквозным отверстием, и глухие – закрытые с одной стороны.

По форме наружной поверхности резьбовые заклёпки делят на:

гладкие
рифлёные
шестигранные
полушестигранные

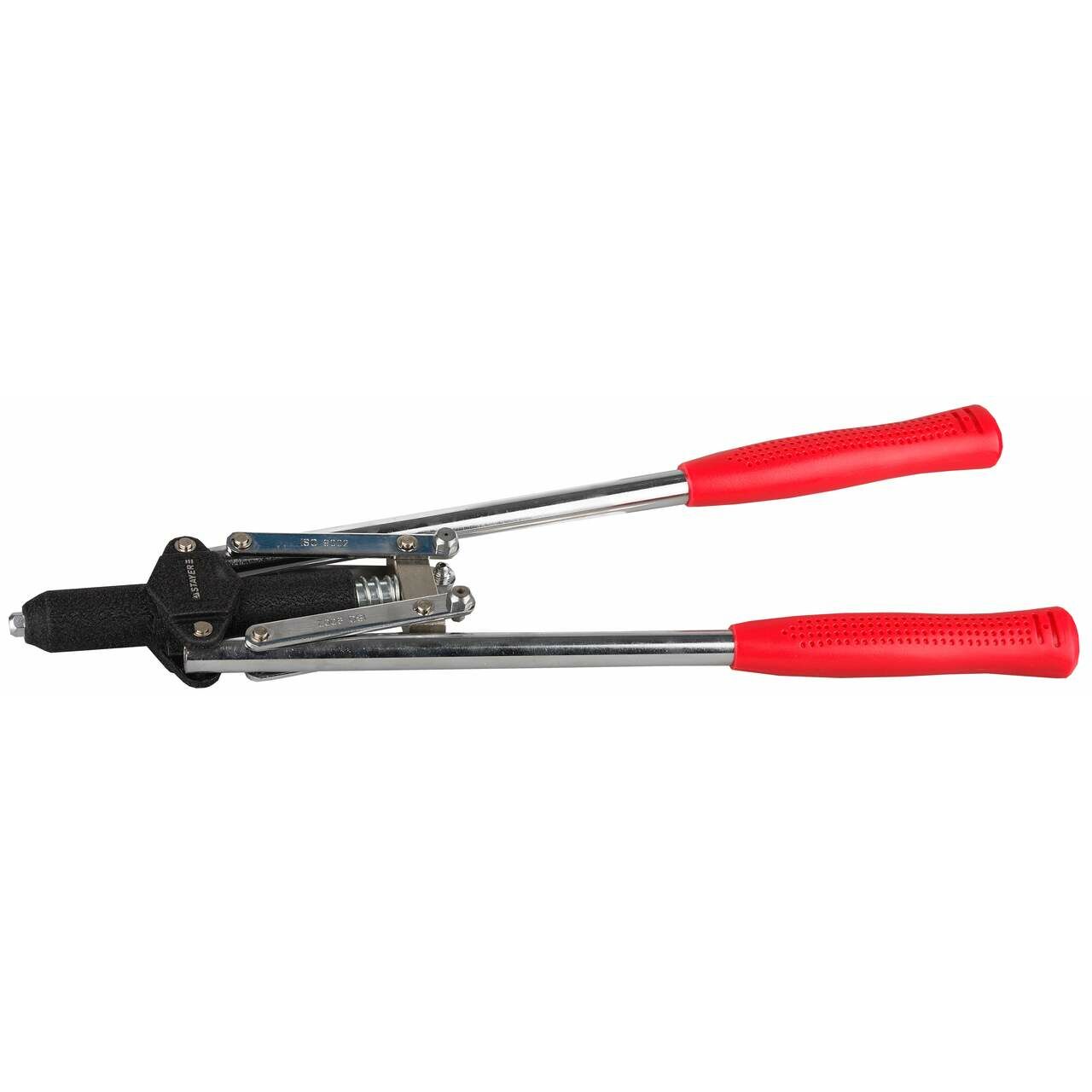

Установка, как и в случае с заклёпками отрывными (вытяжными) осуществляется с помощью специализированного инструмента – щипцов для клепальных гаек – заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические.

Материалы для резьбовых заклёпок

В настоящее время европейские производители изготавливают резьбовые заклёпки из следующих материалов:

Алюминиево-магниевые сплавы
Сталь оцинкованная
Нержавеющая сталь

Как выбрать длину заклёпки резьбовой

Подбор правильной длины заклёпки осуществляется в зависимости от вида резьбовой заклёпки и толщины листовой конструкции на которую устанавливается заклёпка. Длина заклёпки при одинаковой резьбе варьируется в зависимости от вида заклёпки. Многие виды резьбовых заклёпок бывают нормальной длины и удлинённые. Выбирать длину заклёпки необходимо руководствуясь
