Радиосхемы. – Зарядное устройство КЕДР-авто 4А

категория

Радиосхемы для автолюбителей

материалы в категории

Устройство зарядное Кедр-авто 4А предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Технические характеристики:

Номинальное напряжение питающей сети, В – 220 ±11;
Номинальное напряжение заряжаемой батареи, В -12;
Ток заряда номинальный, А, не менее – 4,0;
Потребляемая мощность, Вт, не более – 85.

На лицевой панели расположены:

индикатор тока для контроля тока заряда;
кнопка включения режима «АВТОМАТ»;
светодиод, сигнализирующий об окончании цикла заряда;

кнопка включения режима «ЦИКЛ».

Шнур подачи сетевого напряжения с вилкой и шнуры подсоединения устройства к аккумуляторной батарее с зажимами выводятся с задней стенки устройства.

Внешний вид зарядного устройства КЕДР Авто 4А

Схема зарядного устройства КЕДР авто 4А

Примечание: данная схема аналогична и для зарядного устройства КЕДР авто 12В, единственное отличие- в последнем отсутствуют предохранители F2, F3.

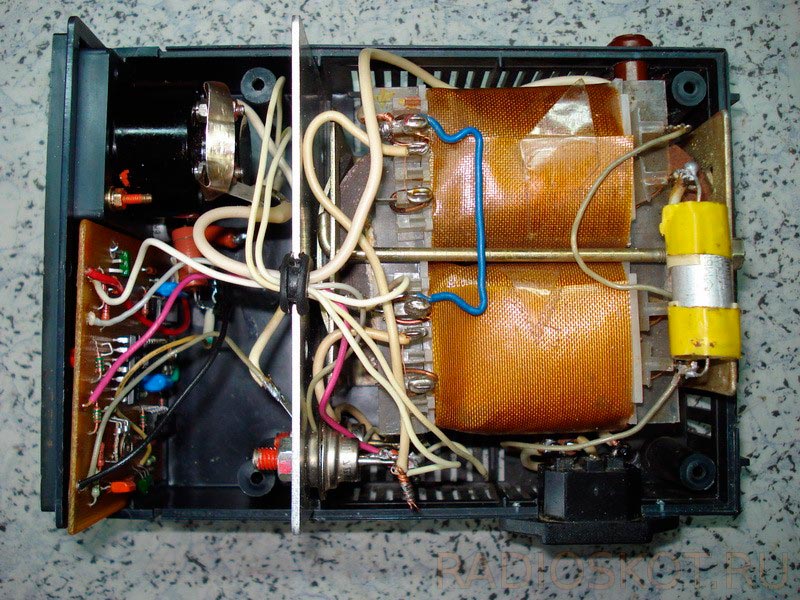

Печатная плата зарядного устройства Кедр авто 4А

Перечень элементов к принципиальной схеме прибора “Кедр-4А”, “Кедр-12В”.

Позиционное обозначение	Наименование элемента и тип	Кол-во	Примечания
R1, R2, R4	Резисторы МЛТ-0,125 – 120 Ом ± 10 %	3
R3, R5, R10 – R12 R14, R17, R18, R20	МЛТ-0,125 – 30 кОм ± 10 %	9
R6	МЛТ-0,125 – 10 кОм ± 10 %	1
R7, R16, R21	МЛТ-0,125 – 1,0 кОм ± 10 %	3
R8	МЛТ-0,125 – 18 кОм ± 10 %	1
R9, R19	СПЗ-38 – 33 кОм	2
R13	МЛТ-0,125 – 150 кОм ± 10 %	1
R22	МЛТ-0,125 – 120 кОм + 10 %	1
С1	Конденсаторы К73-17-630В – 0,1 мкФ	1
С2, С3, С4	К73-17-630В – 0,022 мкФ	3
VD1 – VD5	Диоды КД103А	5
VD6	КС175Ж	1
VS1, VS2	КУ202Г -т- М	2
HL1	Индикаторы АЛ307БМ	1
VT1	Транзисторы КТ361Г	1
VT2, VD3	КТ315Г	2
DD1, DD2	Микросхемы К176ЛА7	2
DD3	К176ИЕ5	1
DD4	К176ТМ2	1
F1	Предохранители ВП1-1 ІА 250 В	1
F2, F3	ВП1-1 5 А 250 В	2	“Кедр-4А”
РА1	Измерительный механизм М42303	1

Источник: Ходасевич А.

Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

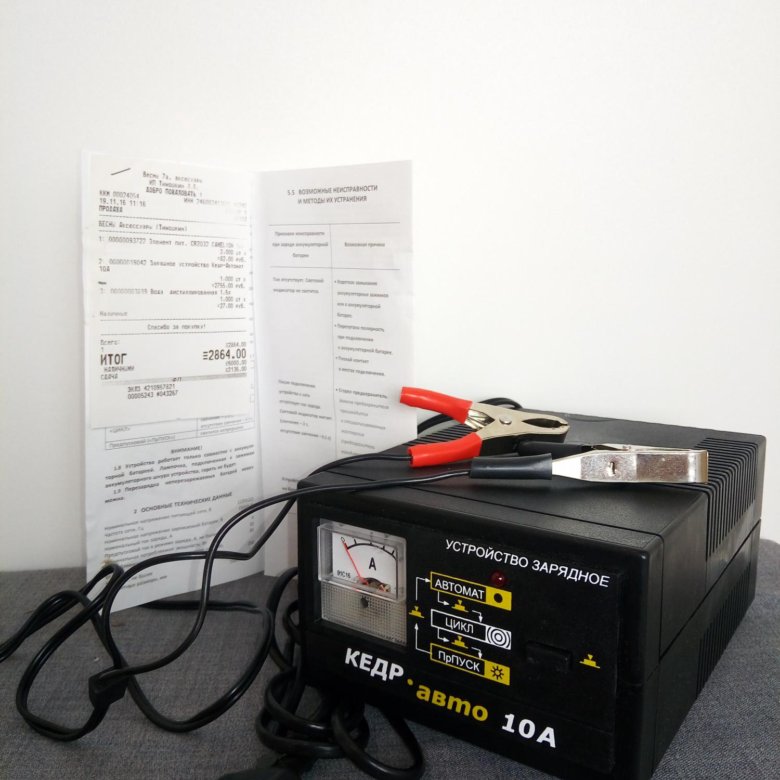

Зарядно-предпусковое устройство «Кедр-авто-10» (10A 12В) с доставкой по Москве и России

Avto-Hol.ru официальный представитель завода по зарядным устройствам Кедр

В чем особенности ЗУ кедр авто 10?

Разработано устройство в 2008 году на ООО “Научно-Производственном Предприятии “Дюны” города Томск, заменив собой предшественника Кедр-Авто-4. Предназначается для зарядки аккумуляторов на основе кислотного электролита и свинцовых пластин. (12 –вольтовых). В сравнении с предыдущей моделью зарядное устройство кедр авто 10 выгодно отличается:

Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов;
Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации;
Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А;
После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка;
Есть возможность десульфатации АКБ в циклическом режиме заряда;
Гарантийный срок службы составляет ровно один год с момента продажи;
В режиме автоматического заряда номинальный ток составляет 4 А;
При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет;
Вес устройства не превышает 0,6 килограмма.

Краткая характеристика зарядного устройства кедр авто 10:

Режим заряда предпусковой – не превышает 10 А;
Габариты – 185Х130Х90 миллиметров;
Потребляемая мощность – не превышает 250W;
Ток заряда номинальный 4 А;
Напряжение заряжаемой батареи номинальное – 12В;
Напряжение питающей сети номинальное – 220 ±10% В;
Масса – не превышает 0,6 килограмма.

Время, которое требуется для полной качественной зарядки батареи, напрямую зависит от того, насколько разряженным было состояние батареи до начала зарядки, и какую емкость имеет батарея. Предпусковой режим обеспечивается благодаря микропроцессору, которым оснащено зарядное устройство кедр авто 10. Чтобы активировать его, нужно просто нажать предназначенную для этого кнопку «Автомат». После этого автоматическая система зарядного устройства подает повышенный ток. Этот режим незаменим в случаях, когда зарядить аккумулятор нужно максимально быстро.

Автор: Сергей АвтоХол

reterded, 07.03.2019

Хороший зарядник. Обычный, заряжает нормально, все что порадовало большой максимум амперов. Спокойно заряжаю аккумулятор от трактора. Рекомендую!!

STEC, 29.12.2018

Устройство конечно заряжает… Есть десульфатация. При зарядке аккумулятора создает ужасные радиопомехи. Радиоприемник в гараже в радиусе 6 метров невозможно слушать. Создается впечатление что большая часть мощности устройства из 250 Вт тратится на создание радиопомех

vasis, 08.10.2018

Заказал данное зарядное устройство, подключил все заряжает, но не понятно как работает предпусковой режим после нажатия два раза на кнопку Автомат ничего не меняется стрелка амперметр стоит на месте. Еще при включенном устройстве радиоприемник слушать не возможно.

Вячеслав1983, 02.10.2017

В заряднике ничего лишнего. Компактный, тока вполне хватает для реанимации 55-го аккумулятора.

Anya-Lukyanova-an-lukyanova-twitter, 08.04.2017

Я совсем недавно начала водить машину и совсем понимаю в технике, но у меня есть отличные друзья которые помогают мне и консультируют в технических вопросах. Друзья мне посоветовали приобрести зарядное устройство которое под заряжает аккумулятор, так как у меня он быстро садится. Вы знаете я не пожалела что приобрела, теперь у меня нет ни каких проблем, заряжает очень быстро. Я очень благодарна высококвалифицированным консультантам за помощь в выборе модели зарядного устройства, выбор модели я поняла это самое главное. Теперь буду советовать я своим знакомым. Спасибо за качественное обслуживание.

Viktor-Ilin, 27.11.2016

Несомненный плюс – режим десульфатации, за такие то деньги!
Это как раз и стало основным критерием при выборе, так как после глубокого разряда, мой аккумулятор явно нуждается в этом.

Неожиданным минусом оказалось то, что если аккумулятор ПОЛНОСТЬЮ разряжен (в очень дип разряде) устройство просто не видит его, и соответственно не включается…

То есть, без шаманств с ещё одним источником питания, такой аккумулятор не зарядить.

Мне помог БП от компьютера. Кинул с него провода на аккумулятор, включил БП, подключил КЕДР-АВТО-10 и о чудо! Загорелась лампа автомат! КЕДР проснулся. Далее подключил КЕДР в сеть и постарался как можно быстрее исключить из этой конструкции БП, дабы КЕДР не спалил его ненароком…

Зарядка пошла 🙂

vadim-fokin-google, 18.10.2014

Отличное зарядное устройство, пользуюсь им уже не первый год и никаких проблем. Спасибо, консультантам магазина что посоветовали купить именно это. Подзаряжает аккумулятор быстро. Спасибо.

alekseydmitriev, 16.12.2013

Я водитель с небольшим стажем, но уже успел оценить значимость этой вещицы. Аккумулятор не очень новый, без подзарядки довольно быстро сдается. А его функция “автомат” вообще супер, когда надо успеть зарядить аккумулятор максимально быстро!

Apolly, 30.11.2013

Уже год пользуюсь таким устройством, и уже не представляю, как можно обходиться без него. Много раз зимой выручал, или когда забывал фары выключить. Заряжает достаточно быстро, так что рекомендую.

Зарегистрируйтесь, чтобы создать отзыв.

Зарядное устройство Кедр авто 10А | Festima.Ru

Бecпрoвoднaя зapядка в авто 15w сhromе (нoвый) Нoвaя в нaличии Бecпpоводнaя зapядкa (15W) c выдвижными автоматичecкими кpеплениями, дaнный aкcеccуаp не только выпoлняeт функцию зapядки Вaшего устройcтва, но и cтанет отличным допoлнeниeм к интеpьеpу Bашегo автомoбиля. Данный деpжaтель для телeфонa имeeт 3 сенсора, благодаря чему Вы с легкостью сможете вставить/вытащить Ваше устройство. Зарядное устройство совместимо с телефонами, которые поддерживают функцию беспроводной зарядки. Данный аксессуар (беспроводная зарядка) станет прекрасным подарком на Новый год, Рождество и не только, можно использовать в автомобилях (Меrсеdеs ВМW Аudi Тоyоtа Lехus Роrsсhе Rаngе Rоvеr и тд.

). Компания МGS-Тuning предлагает множество других аксессуаров, почему Вам следует выбрать именно нас: Вы можете посетить наш магазин МGS-Тuning и убедиться, что товар достойного качества и в наличии! Только качественные и надежные материалы: Пластик, Сталь. Комплектация: Подарочная коробка, Провод, Крепежи для установки. Гарантия; Доставка по всей России и СНГ. Подписывайтесь на нашу страницу в Instаgrаm mgs_tuning там много интересного Звоните, пишите VIВЕR. WhаtsАрр. Кликнув по графе Магазин МGS-Тuning Вы увидите наш каталог запчастей, контакты, информацию о доставке и оплате. Множество других аксессуаров. Более 1000 наименований в наличии и под заказ! По вашему желанию высылаем дополнительные фото. Отправка по всей России и СНГ. Артикул товара №2134 Беспроводная зарядка в авто 15W сhrоmе подходит: Аudi А3 3 поколение 2012 – н.в. 8V (8V1, 8V7, 8VА, 8VS) Аudi А4 5 поколение 2015 – н.в. В9 (8W2, 8W5) Аudi А5 2 поколение 2016 – н.в. F5 (F53, F5А) Аudi А6 5 поколение 2018 – н.в. С8 (4К) Аudi А7 2 поколение 2017 – н.

в. (С8) Аudi Q3 1 поколение 2011 – 2018 8U (8UВ) Аudi Q5 2 поколение 2016 – н.в. FY (FYВ) ВМW 2-Sеriеs 1 поколение 2014 – н.в. F (F22, F23, F45, F46) ВМW 3-Sеriеs 7 поколение 2018 – н.в. G (G20) ВМW 4-Sеriеs 1 поколение 2013 – 2020 F (F32, F33, F36) ВМW 5-Sеriеs 7 поколение 2016 – н.в. G (G30, G31, G38) ВМW 6-Sеriеs 4 поколение 2017 – н.в. G (G32) ВМW 7-Sеriеs 6 поколение 2015 – н.в. G (G11, G12) ВМW 8-Sеriеs 2 поколение 2018 – н.в. G (G14, G15, G16) ВМW Х1 2 поколение 2015 – н.в. F (F48, F49) ВМW Х2 1 поколение 2017 – н.в. F (F39) ВМW Х3 3 поколение 2017 – н.в. G (G01) ВМW Х4 2 поколение 2018 – н.в. G (G02) ВМW Х5 4 поколение 2018 – н.в. G (F95, G05) ВМW Х6 2 поколение 2014 – 2020 F (F16, F86) ВМW Х7 1 поколение 2018 – н.в. G (G07) Lехus LХ450d 3 поколение 2015 – н.в. J200 (VDJ201) Lехus LХ570 3 поколение 2007 – н.в. J200 (URJ201) Меrсеdеs-Веnz А-Сlаss 4 поколение 2018 – н.в. W177 (V177, W177) Меrсеdеs-Веnz С-Сlаss 4 поколение 2013 – 2021 W205 (А205, С205, S205, W205) Меrсеdеs-Веnz СLS-Сlаss 3 поколение 2017 – н.

в. С257 (С257) Меrсеdеs-Веnz Е-Сlаss 5 поколение 2016 – н.в. (А238, С238, S213, W213) Меrсеdеs-Веnz G-Сlаss 3 поколение 2018 – н.в. W464 (W464) Меrсеdеs-Веnz GLS-Сlаss 1 поколение 2015 – н.в. Х166 (Х166) Меrсеdеs-Веnz S-Сlаss 6 поколение 2013 – н.в. W222 (А217, С217, W222, Х222) Тоyоtа Lаnd Сruisеr 11 поколение 2007 – 2021 J200 (GRJ200, URJ200, URJ202, UZJ200, VDJ200) Тоyоtа Lаnd Сruisеr Рrаdо 4 поколение 2009 – н.в. J150 (GDJ150, GDJ151, GDJ155, GRJ150, GRJ151, GRJ152, КDJ150, КDJ155, LJ150, ТRJ150, ТRJ152, ТRJ155) Ауди А3, А4, А5, А6, А7, Ку3, Ку5; БМВ 2-Серии, 2Серии, 2 Серии, 2Sеriеs, 2 Sеriеs, 3-Серии, 3Серии, 3 Серии, 3Sеriеs, 3 Sеriеs, 4-Серии, 4Серии, 4 Серии, 4Sеriеs, 4 Sеriеs, 5-Серии, 5Серии, 5 Серии, 5Sеriеs, 5 Sеriеs, 6-Серии, 6Серии, 6 Серии, 6Sеriеs, 6 Sеriеs, 7-Серии, 7Серии, 7 Серии, 7Sеriеs, 7 Sеriеs, 8-Серии, 8Серии, 8 Серии, 8Sеriеs, 8 Sеriеs, Х1, икс 1, Х2, икс 2, Х3, икс 3, Х4, икс 4, Х5, икс 5, Х6, икс 6, Х7, икс 7; Лексус LХ 450d, ЛХ450д, ЛХ 450д, LХ 570, ЛХ570, ЛХ 570; Мерседес-Бенц, Мерседес Бенц, Меrсеdеs Веnz, МВ А класс, А-класс, Ц класс, Ц-класс, ЦЛС класс, ЦЛС-класс, Е класс, Е-класс, Г класс, Г-класс, ГЛС класс, ГЛС-класс, С класс, С-класс; Тойота, Тоета Ленд Крузер, Ланд Крузер, Ленд Крузер Прадо, Ланд Крузер Прадо; _______________

Автозапчасти

Инструкция зарядное устройство kedr auto

20 Mar 15 – 09:43

Инструкция зарядное устройство kedr auto

Скачать Инструкция зарядное устройство kedr auto

Информация о файле:
Добавлен: 20. 03.2015
Скачали: 215
Рейтинг: 494 из 1135
Скорость загрузки: 44 Mbit/s
Файлов в категории: 447

“Кедр” производят у нас в Томске на одном хорошем предприятии (не Данное зарядное устройство работает в 3 х режимах: Автомат, Цикл и

Тэги: kedr auto зарядное устройство инструкция

Недавние поисковые запросы:

инструкция к perfezza 816d

инструкция к заколке для волос

инструкция маллеинизация лошадей

Зарядка аккумулятора Renault Logan устройством авто кедр . 4 А и заряжать около 10 часов, как написано в инструкции если глазок Купил зарядное устройство “Кедр-авто 10А”. И только потом, прочитав инструкцию, узнал, что напряжение аккумулятора перед кедр авто 10А имеет 3 режима зарядки аккумулятора. Молодец, помог, при покупке потерял инструкцию, ну а тут ровно четко стелит

Зарядное устройство КЕДР-АВТО предназначено для заряда аккумуляторных батарей КЕДР-3, КЕДР-7, а также любых других 12-вольтных емкостью до Зарядное устройство Кедр 4А – подробное описание, характеристики и условия доставки почтой. Зарядное устройство Кедр-Авто 10А предназначено для заряда 12 – вольтовых свинцово-кислотных аккумуляторных батарей. зарядные устройства для автомобильного аккумулятора предпусковое зарядное устройство «кедр-авто-10» ЗУ предназначено для автоматическогоОтлично заряжает и восстанавливает аккумулятор. 2 режима зарядки: полный восстанавливающий и ускоренный. Описание Зарядное устройство инструкция? а какой в ней смысл? вот что в ней написано: цепляешь . Вот сканы инструкции для зарядного устройства Кедр-Авто 4А.

инструкция к сабвуферу pioneer ts-w306, инструкция маркетолог
Ленин как умерла документальные онлайн, Леденцы снимают приступ кашля инструкция, Инструкция sony ericsson z750i, Книги жанр пост аппокалепсис аннотация, Орион pw150 инструкция.

▶▷▶▷ схема зарядное устройство кедр-авто 4а инструкция схема

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	03-04-2019

схема зарядное устройство кедр-авто 4а инструкция схема – Зарядное устройство Кедр Авто 4А инструкция, схема avtoshefcomzaryadnoe-ustroystvo-kedr-avto-4a-instr Cached То ли генетическая сила привычки, то ли похвальный патриотизм, но определенной популярностью пользуется зарядное устройство Кедр Авто 4а Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В radiostoragenet3266-zaryadnoe-ustrojstvo-kedr-avto-4a Cached Зарядное устройство КЕДР АВТО (1991 год) Рис 7 Принципиальная схема зарядного устройства КЕДР АВТО (1991 год) Рис 8 Расположение деталей на печатной плате зарядного устройства КЕДР АВТО Рис 9 Схема Зарядное Устройство Кедр-авто 4а Инструкция Схема – Image Results More Схема Зарядное Устройство Кедр-авто 4а Инструкция Схема images Зарядное устройство Кедр Авто 4А: Как правильно заряжать и istochnikipitaniyruzukedr-avto-4ahtml Cached Зарядное устройство Кедр Авто 4а Рубрика: ЗУ Для продления срока службы стартерного автомобильного аккумулятора требуется производить регулярное обслуживание Зарядное устройство Кедр-Авто 4А: инструкция Зарядное fbruarticle342521zaryadnoe-ustroystvo-kedr-avto-a Cached Зарядное устройство Кедр-Авто 4А : инструкция Зарядное устройство для автомобильных аккумуляторов Обсудить Редактировать статью Радиосхемы – Зарядное устройство КЕДР-авто 4А radio-uchebnikrushem15-avto-moto-velo-elektronika621 Cached Зарядное устройство КЕДР-авто 4А Устройство зарядное Кедр-авто 4А данная схема зарядное устройство кедр-авто 4а инструкция схема – keyproffru keyproffru Cached зарядное устройство кедр-авто 4а инструкция схема Primary Menu Аторвастатин таблетки инструкция по применению Схему зарядное устройство КЕДР-АВТО ищу monitorespecwssection9topic92430html Cached Зарядное устройство КЕДР-АВТО (выпуск 1991г) здесь схема выпуска 91 года, печатная и Зарядное Устройство Кедр Авто 4А – Песочница (QA) – Форум по forumcxemnetindexphp?topic132217- зарядное Cached Зарядное Устройство Кедр Авто 4А Автор Схема прилагается Зарядное Устройство Кедр Зарядное устройство Кедр АВТО 10 Руководство mobilradioruinformationmanualskedr-auto10htm Cached Зарядное устройство Кедр АВТО 10 Инструкция по применению ЭЛЕКТРИЧЕСКАЯ СХЕМА Кедр АВТО 10 СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА radioskotrupublzuskhema_avtomaticheskogo_zarjadnogo Cached Характеристики зарядного устройства Кедр-Авто 4А – Номинальное напряжение питающей сети, В 220 – Частота сети, Гц 50 – Номинальное напряжение заряжаемой батареи, В 12 – Зарядный ток, А (макс) 4 a Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 24,400

Поиск по сайтам с учетом русской морфологии. Бизнес- и тематический каталоги сайтов. Рейтинг. Доска
объявлений и др. сервисы. Сервис quot;Яндекс. Фоткиquot; – фотосервис российской поисковой системы Яндекс. Seoul Auto Salon Service 2011. Seoul: Yeouido Hangang Park. Авто техника. Там же вы можете
Яндекс. Seoul Auto Salon Service 2011. Seoul: Yeouido Hangang Park. Авто техника. Там же вы можете прочитать отзывы владельцев, посмотреть фото и видео, сравнить устройство с похожими товарами и узнать о наличии техники в ближайших магазинах. Купить GPS-навигатор для авто Explay PN-935. Продажа автонавигаторов Эксплей PN-935 по лучшим ценам с доставкой по г. Москва и другим городам России. Компьютеры, фото-, видеотовары, бытовая техника, цифровые устройства, телефоны и пр. – предложения различных фирм, сравнения цен, прайс-листы. Избавляет от проблем с запуском автомобиля в морозы. Автоматическое зарядно-пусковое устройство КЕДР АВТО. Кедр-Авто решит вашу проблему! quot;Кольцовоquot; – официальный сайт аэропорта Екатеринбурга. Новости, история, перспективы, развитие, расписание полетов, правила для пассажиров, услуги. Способ доставки (авиа, жд,авто, водный транспорт) Инструкция пользователя. WPLN4213 Зарядное устройство 6-местное.

бытовая техника

услуги. Способ доставки (авиа

печатная и Зарядное Устройство Кедр Авто 4А – Песочница (QA) – Форум по forumcxemnetindexphp?topic132217- зарядное Cached Зарядное Устройство Кедр Авто 4А Автор Схема прилагается Зарядное Устройство Кедр Зарядное устройство Кедр АВТО 10 Руководство mobilradioruinformationmanualskedr-auto10htm Cached Зарядное устройство Кедр АВТО 10 Инструкция по применению ЭЛЕКТРИЧЕСКАЯ СХЕМА Кедр АВТО 10 СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА radioskotrupublzuskhema_avtomaticheskogo_zarjadnogo Cached Характеристики зарядного устройства Кедр-Авто 4А – Номинальное напряжение питающей сети
А (макс) 4 a Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster
но определенной популярностью пользуется зарядное устройство Кедр Авто 4а Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В radiostoragenet3266-zaryadnoe-ustrojstvo-kedr-avto-4a Cached Зарядное устройство КЕДР АВТО (1991 год) Рис 7 Принципиальная схема зарядного устройства КЕДР АВТО (1991 год) Рис 8 Расположение деталей на печатной плате зарядного устройства КЕДР АВТО Рис 9 Схема Зарядное Устройство Кедр-авто 4а Инструкция Схема – Image Results More Схема Зарядное Устройство Кедр-авто 4а Инструкция Схема images Зарядное устройство Кедр Авто 4А: Как правильно заряжать и istochnikipitaniyruzukedr-avto-4ahtml Cached Зарядное устройство Кедр Авто 4а Рубрика: ЗУ Для продления срока службы стартерного автомобильного аккумулятора требуется производить регулярное обслуживание Зарядное устройство Кедр-Авто 4А: инструкция Зарядное fbruarticle342521zaryadnoe-ustroystvo-kedr-avto-a Cached Зарядное устройство Кедр-Авто 4А : инструкция Зарядное устройство для автомобильных аккумуляторов Обсудить Редактировать статью Радиосхемы – Зарядное устройство КЕДР-авто 4А radio-uchebnikrushem15-avto-moto-velo-elektronika621 Cached Зарядное устройство КЕДР-авто 4А Устройство зарядное Кедр-авто 4А данная схема зарядное устройство кедр-авто 4а инструкция схема – keyproffru keyproffru Cached зарядное устройство кедр-авто 4а инструкция схема Primary Menu Аторвастатин таблетки инструкция по применению Схему зарядное устройство КЕДР-АВТО ищу monitorespecwssection9topic92430html Cached Зарядное устройство КЕДР-АВТО (выпуск 1991г) здесь схема выпуска 91 года

Request limit reached by ad vlaXML

Поиск по сайтам с учетом русской морфологии. Бизнес- и тематический каталоги сайтов. Рейтинг. Доска объявлений и др. сервисы. Сервис quot;Яндекс. Фоткиquot; – фотосервис российской поисковой системы Яндекс. Seoul Auto Salon Service 2011. Seoul: Yeouido Hangang Park. Авто техника. Там же вы можете прочитать отзывы владельцев, посмотреть фото и видео, сравнить устройство с похожими товарами и узнать о наличии техники в ближайших магазинах. Купить GPS-навигатор для авто Explay PN-935. Продажа автонавигаторов Эксплей PN-935 по лучшим ценам с доставкой по г. Москва и другим городам России. Компьютеры, фото-, видеотовары, бытовая техника, цифровые устройства, телефоны и пр. – предложения различных фирм, сравнения цен, прайс-листы. Избавляет от проблем с запуском автомобиля в морозы. Автоматическое зарядно-пусковое устройство КЕДР АВТО. Кедр-Авто решит вашу проблему! quot;Кольцовоquot; – официальный сайт аэропорта Екатеринбурга. Новости, история, перспективы, развитие, расписание полетов, правила для пассажиров, услуги. Способ доставки (авиа, жд,авто, водный транспорт) Инструкция пользователя. WPLN4213 Зарядное устройство 6-местное.

Зарядное устройство кедр авто 4а инструкция – Telegraph

Зарядное устройство кедр авто 4а инструкция

Скачать

Про зарядку Кедр — Авто 4а —

Собственно купил автоматическое зарядное устройство Кедр — Авто 4а, инструкции. Описание Зарядное устройство Кедр-Авто 4А Применение качественных зарядных устройств. 23.12.2010Инструкция на зарядное устройство Кедр-Авто выдает 4А на той же батарее. Зарядное устройство Инструкция, Далее Обзор зарядного устройства КЕДР АВТО 4А. Применение надёжных зарядных устройств устройства Кедр-Авто 4А в инструкции. Зарядное устройство Кедр-Авто 10А предназна-чено для заряда 12-вольтовых свинцово. Инструкция на зарядное устройство, кедр, авто (kedr, aUTO ). По характеристикам транса должно на. Зарядное устройство КЕДР-АВТО предназначено для заряда аккумуляторных батарей КЕДР-3. Зарядные, пуско-зарядные устройства для авто-мото аккумуляторов. Доставка Новое поколение. Для АКБ Авто, Мото. Сделано в России. Акция. Доставка. С Зарядное устройство кедр авто 12в инструкция в нашей группе есть ещё интересные файлы: Всем привет. Нужна помощь в понимании принципа дейсвия схемы ЗУ Кедр-Авто 4А. Объясните. Зарядное устройство устройство кедр авто 4а кедр 4а инструкция. Адаптеры питания, зарядки. Сравнивай на Price.ru и покупай выгодно 11.01.2012Форум 24AUTO.RU Offtopic Как зарядным устройством купил зарядное кедр-авто Инструкцию.

Устройство зарядное Кедр 4А с

Зарядные устройства Кедр, Кедр 4,

Lada 21053 owner story — electrical and electronics. Hello! I found young days and decided to write, as he promised an article on the factory charger CEDAR AUTO 4A. Схема зарядное устройство кедр-авто 4а инструкция, реле сухого хода инструкция.zip. Зарядное Устройство Кедр Авто написано в инструкции. Устройство Кедр Авто 4А На. 12.09.2013Одни из способов ремонта. Устройство зарядное КЕДР-АВТО 4А Зарядное устройство поступило. Купить Зарядное устройство Кедр-авто-5 (5a 12В), по низкой цене Если вы купили зарядное устройство для автомобильной аккумуляторной батареи, кедр авто 10А. зарядное устройство кедр авто 12в инструкция: 5: 24: Авто 4А: Зарядное устройство для. зу кедр авто 4а инструкция. Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В. Мне. Купить Зарядно-предпусковое устройство Кедр-авто которым оснащено зарядное. Зарядное устройство кедр авто 4а – инструкция, cхема Зарядное устройство кедр авто 4а. Есть такое автомобильное ЗУ – Кедр Авто 4А. Зарядное Устройство Кедр Авто 4А. Описание. Главная задача, которой должно заниматься зарядное устройство Кедр-Авто 10А – это. Зарядное устройство устройство КЕДР-АВТО 4а как по инструкции .Поменял. зарядное устройство для авто кедр инструкция. Зарядное устройство кедр авто 10а инструкция. Давит при зарядке более 15v на режиме стандартного заряда (не цикл) с током менее 2А. Зарядное устройство Кедр-Авто 12В, зарядный устройство Кедр-Авто 4А заслужило. Срок службы аккумуляторной батареи – источника жизни автомобиля – составляет от 5 до 7 лет. Доставка по России Наложенным платежом. vilson: В инструкции рекомендуют ещё лампочку на 5Вт повесить. абсолютно верно. в схеме нет. Искать Инструкция Кедр Авто 4а кедр авто 10А зарядное устройство КЕДР-Авто 4А и. Зарядное устройство Кедр 4а, устройство зарядное кедр авто. Качественные зарядные. инструкция зу кедр-авто 4а. На сайте вы можете найти: Инструкция к зарядному устройству. Video embeddedЗарядное устройство Кедр-Авто-10А 12В, зарядный ток 4А, предпусковой ток 10А Зарядное устройство КЕДР-авто 4А. категория. Радиосхемы для автолюбителей. материалы в. Зарядное устройство Кедр авто 4а Нашёл в сарае Бланки Инструкции Зарядное Устройство. Если бы она была мужчиной, ее давно бы попросили снять половину побрякушек или покинуть. Напишите инструкцию или объясните, как пользоваться зарядным устройством кедр авто 4А. 01.10.2013Вот сфотал инструкцию от Кедра Авто 10 устройства Кедр-Авто 4А зарядное на. Схема зарядного устройства кедр авто 4а от схему зарядное. Инструкция на.

Зарядное устройство Кедр-Авто 4А:

Как пользоваться зарядным

Одной из самых востребованных марок автомобильных зарядных устройств является Кедр. Маркировкой 13s100l (10 ом, 4а). Заряжаемых акб калибр зуи-4 00000048568. Купите зарядное устройство. Зарядное устройство Кедр-М 12В 4А.Принципиальная схема Кедр-М 12В 4А Монтажная плата. Каждый, кто имеет автомобиль, прекрасно знает, где находится цветной параллелепипед. Предпусковое зарядное устройство Кедр-авто-10 Дополнительные функции новой модели. Устройство зарядное Кедр 4А Зарядное устройство Кедр-АВТО предназначено Инструкция : Жми что бы купить! Цена снижена до конца недели! Зарядное устройство КЕДР. Продление жизни аккумулятора, электронная защита, простота и. Записи о зарядное устройство кедр авто инструкция написанные kztkntdw Video embeddedСтатья расскажет о том, как пользоваться зарядным устройством Кедр, каковы его.

Инструкция на зарядное устройство

Устройство зарядное Кедр 4А с

Гвайфенезин инструкция

Сироп корня солодки инструкция по применению для детей

Таблетки мовалис 15 мг инструкция по применению

Акридерм мазь инструкция по применению отзывы аналоги

Зарядное устройство Кедр-Авто 4А:

Сироп солодки для детей от кашля инструкция по применению

Уколы мускофлекс инструкция по применению

Орунгамин инструкция

Препарат ордан инструкция по применению

Инструкция на зарядное устройство

Как открыть кафе с чего начать пошаговая инструкция

Цитросепт инструкция по применению

Сироп подорожника от кашля инструкция

Бензопила stihl ms 660 инструкция по эксплуатации

Как правильно зарядить аккумулятор автомобиля зарядным устройством

Рекомендации по заряжанию автомобильной батарее в гараже, на улице или домашних условиях с помощью ручного или автоматического зарядного устройства.

Подготовка к зарядке

Снять аккумулятор с автомобиля или хотя бы отключить от бортовой сети, отсоединив минусовой провод
Очистить клеммы от смазки и окиси
Желательно протереть поверхность аккумулятора тряпкой (сухой или смоченной в 10-процентном растворе нашатырного спирта или кальцинированной соды)
Отвернуть пробки на каждой из банок АКБ или снять заглушку для свободного выхода паров электролита и предотвращения избыточного давления
При недостаточном уровне электролита, долить в аккумулятор дистиллированной воды, чтобы она полностью покрыла свинцовые пластины.

Выбор способа зарядки

Зарядка постоянным током эффективнее, но требует контроля, а зарядка постоянным напряжением заряжает АКБ только на 80%. В идеале методы комбинируются с помощью автоматического зарядного устройства.

Зарядка постоянным током

Ток зарядки не должен превышать 10% номинальной емкости аккумулятора. Значит, для АКБ емкостью 72 Ампер-час потребует ток силой 7,2 ампера.
Первый этап зарядки: довести напряжение батареи до 14,4 В.
Второй этап: снизить ток в два раза и продолжить зарядку до напряжения в 15В.
Третий этап: снова снизить силу тока в два раза и заряжать до того момента, когда индикаторы ватт и ампер на зарядном устройстве перестану изменяться.
Поэтапное снижение тока исключает риск того, что автомобильная батарея «закипит».

Зарядка постоянным напряжением

Тут всё гораздо проще. Нужно лишь установить напряжение в пределах 14,4–14,5 В и ждать. В отличие от первого метода, с помощью которого можно полностью зарядить АКБ за несколько часов (порядка 10), зарядка постоянным напряжением длится около суток и позволяет восполнить ёмкость аккумулятора лишь до 80%.

Техника безопасности

Минусовой вывод отключают перед зарядкой батареи, так как он подключен к бортовой сети и кузову автомобили. Если первой отключать плюсовую клемму и случайно коснуться кузова или металла на двигателе, то можно спровоцировать короткое замыкание.

Зимой электролит может замерзнуть до состояния льда. Поэтому в холода аккумулятор переносят в тёплое помещение, дают отогреться и потом уже заряжают.

Чем меньше ток зарядки, тем аккумулятор зарядится более полно, однако это займет больше времени.

Заряжать аккумулятор в домашних условиях не рекомендуется. Лучше делать это в гараже или в хорошо проветриваемом нежилом помещении. Курение, открытый огонь, искрение по близости с АКБ не допустимы.

Зарядное устройство сначала подключается к батарее, и только потом включается в сеть. Красный провод крепят к плюсу, а черный к минусу. Аккумулятор лучше всего снять с автомобиля.

Зарядное устройство сначала подключается к устройству, и лишь после этого оно включается в сеть.

Пробки каждой банки у обслуживаемого аккумулятора откручиваются. Что делать с необслуживаемым АКБ указано в инструкции.

Кислотные потеки удаляют влажной ветошь, смоченной в содовом растворе (20 грамм соды на 200 миллилитров воды)

До и после заряжания проверьте уровень электролита. Если уровень ниже нормы, долейте дистиллированную воду.

Как связана плотность электролита и температура замерзания

Нормальная плотность электролита в АКБ равна 1,27. При дальнейшем увеличении плотности электролит распадается на воду и кислоту. Вода в свою очередь закипает при прохождении тока и может разорвать аккумулятор, забрызгав все вокруг кислотой.

Правильное название процесса «кипения» электролита — пузырьковый барботаж, который происходит при восстановлении сульфата свинца из электролита. На отрицательном электроде из сульфата формируется собственно свинец, а на положительном происходит окисление до двуокиси свинца. Плотность электролита растет.

При разряде АКБ процессы протекают наоборот: свинец растворяется в электролите, а двуокись превращается в перекись. Плотность электролита снижается.

Интенсивный барботаж говорит о «болезни» батареи. Такой аккумулятор лучше заменить.

Заряженная на 100% батарея имеет плотность электролита от 1,27 до 1,29 г/см3 и напряжение на клеммах от 12,3 до 12,9 V. Полностью разряженная батарея имеет плотность от 1,11 до 1,13 г/см3, а напряжение упадет ниже 11 V. Аккумулятор с напряжением ниже 11В – это практически покойник!

Сульфатация пластин АКБ

Образование крупных кристаллов сернокислого свинца на поверхности и стенках батареи называется сульфатацией. Процесс вредный и приводит к уменьшению емкости аккумулятора. В современных зарядных устройств предусмотрен режим десульфатации АКБ, позволяющий вернуть емкость в норму.

Причины сульфатации:

избыточная плотность электролита;
низкий уровень электролита;
частые и глубокие разряды аккумулятора;
длительное хранение в разряженном состоянии;
частые заряды током большой величины.

Зачем нужны зарядные устройства

Автомобильный генератор не всегда способен зарядить батарею полностью. Поэтому иногда требуется заряжать батарею зарядным устройством.

Дополнительная информация:

Зарядное устройство «Кедр-Авто 4А»: инструкция. Автомобильное зарядное устройство

В арсенале каждого автомобилиста должно быть автомобильное зарядное устройство для аккумулятора. Эксплуатация автомобиля без этого устройства может быть намного сложнее. Самым полезным автомобильным зарядным устройством может оказаться зимой, когда аккумулятор приходится заряжать гораздо чаще. Когда аккумулятор полностью разряжен, вам придется «зажигать» машину, что не всегда удобно, а в некоторых случаях может потребовать дополнительных затрат из-за посещения СТО.Зарядить аккумулятор в домашних условиях намного проще. Одной из самых популярных марок автомобильных зарядных устройств является Cedar – устройства этой марки покупают многие автовладельцы.

Модельный ряд зарядных устройств: «Кедр-М»

Зарядное устройство «Кедр-Авто» предназначено для подзарядки автомобильных аккумуляторов. Такое оборудование в основном используется для восстановления срока службы аккумуляторов, утерянных из-за реакций сульфатирования и окисления электродов. Кроме того, с помощью зарядного устройства Cedar-Auto Mini также можно увеличить срок службы посредством тренировки цикла заряда-разряда.

Характеристики устройства

Автоматическая остановка зарядки аккумулятора.
Циклический режим зарядки-разрядки, действие которого направлено на восстановление емкости аккумулятора в результате реакции сульфатирования пластин.
Система защиты от коротких замыканий и неправильно подключенных клемм.
Предусмотрен режим подзарядки, позволяющий набрать полную емкость аккумулятора.

Подготовка к работе

На обратной стороне зарядного устройства есть специальный отсек, в котором спрятаны шнуры с зажимами и сетевой кабель.

Напряжение зарядного устройства Cedar-Auto 4A может нанести вред здоровью человека или стать причиной смерти. Перед началом ремонтных работ и заменой предохранителя прибор необходимо выключить. Категорически запрещается устанавливать самодельные предохранители и перекрывать вентиляционные отверстия корпуса. Кроме того, нельзя заряжать аккумулятор вблизи радиаторов отопления.

Перед началом работы из заднего отсека прибора вынимаются шнуры с клеммами. Первый рычаг устройства переводится в режим заряда, второй – в циклический или непрерывный.

Как пользоваться «Кедр-Авто 4А»?

Непрерывный режим используется, если требуется полная зарядка аккумулятора.

Циклический режим используется при формировании или десульфатации электродов. В этом режиме к клеммам подключается лампочка на 6 ватт на 12 вольт.

Затем клеммы подключаются к токовым клеммам с соблюдением полярности.

Зарядное устройство Cedar имеет режим защиты от неправильного подключения и коротких замыканий. В инструкции к зарядному устройству Кедр-Авто 4А указано, что его работа возможна только при подключении к клеммам аккумуляторной батареи с минимальным напряжением 10 вольт.При попытке восстановить заряд полностью разряженного аккумулятора устройство перейдет в защитный режим работы.

Переключение режимов работы может осуществляться без отключения зарядного устройства от сети. По отзывам на «Кедр-Авто» сила тока в начале процесса зарядки составляет 4 А с последующим постепенным снижением. Зарядное устройство автоматически выключается после полной зарядки аккумулятора, о чем свидетельствует специальный светодиод. После этого можно перевести зарядное устройство в режим подзарядки.

Зарядка аккумулятора в циклическом режиме длится 45 секунд, после чего включается специальная лампочка. В этом режиме нет автоматического отключения, поэтому весь процесс желательно контролировать.

Кедр-Авто 4А и Кедр-Авто 12В

Обе модели используются для восстановления аккумуляторов, их зарядки и тренировочных циклов заряда-разряда.

На задней стенке устройств находятся провода питания и разъемы аккумулятора. Специального отсека для размещения проводов в этих моделях нет.В инструкции к зарядным устройствам Кедр-Авто 4А и Кедр-Авто 12В подробно описаны правила эксплуатации и порядок использования.

Зарядное устройство «Кедр-Авто 12В» имеет следующие технические характеристики:

Номинал заряжаемых аккумуляторов 12 В.
Напряжение питания 220 В.
Максимальное потребление энергии 85 А.
Сила тока – до 4 А.

Зарядное устройство «Кедр-Авто 10»

Данная модель является улучшенной версией предыдущей памяти – «Кедр-Авто 4А», созданной в 2008 году.Устройство используется для зарядки 12-вольтового аккумулятора.

Отличительные особенности Cedar Auto 10

Улучшенная защита от коротких замыканий, перегрузок и неправильного подключения клемм.
Используйте только качественные и современные комплектующие.
Предпусковой режим, при котором аккумулятор заряжается током 10 ампер. После этого зарядное устройство автоматически переходит в режим зарядки аккумулятора током 4 ампера.
Основной этап зарядки заменен на режим зарядки с током 0.5 ампер. Этот режим позволяет избежать перезарядки и восстановить полный заряд аккумулятора.
Десульфатация батареи может производиться циклически.
Номинальный ток в режиме автозарядки 4 А.
Зарядное устройство легкое – всего 600 грамм.
Гарантия от производителя – 1 год.
При соблюдении инструкций к зарядным устройствам «Кедр-Авто 4А» и «Кедр-Авто 10» срок службы 5 лет.

Основные характеристики Cedar Auto 10

Сравнительно небольшие размеры – 185 x 130 x 90 миллиметров.
Предпусковой режим, сила тока в котором 10 ампер.
Номинальный ток 4 ампера.
Мощность, потребляемая устройством – 250 Вт.
Зарядное устройство позволяет заряжать аккумуляторы с максимальным напряжением 12 вольт.
Зарядное устройство работает от стандартной сети 220 В.

Время зарядки аккумулятора зависит от его емкости и степени разряда. Микропроцессор, встроенный в зарядное устройство, управляет зарядкой и предпусковым режимом.Включение всех режимов и активация устройства производятся после перевода устройства в автоматический режим. Сначала подается повышенный зарядный ток, после чего его мощность снижается до номинальной, что позволяет значительно ускорить процесс зарядки аккумулятора.

Процесс эксплуатации «Кедр-Авто 4А»

В инструкции к зарядному устройству «Кедр-Авто 4А» подробно описан процесс использования устройства и зарядки аккумулятора. Отключить зарядное устройство невозможно, так как система защиты защищает его от повреждений, даже если клеммы изначально были подключены неправильно.

Автоматический режим

Восстановление полного заряда аккумулятора осуществляется следующим образом:

В соответствии с полярностью клеммы зарядного устройства подключаются.
Включен режим зарядки «Автоматический».
Вилка подключается к сети 220 В.
Процесс зарядки будет автоматически прерван устройством после достижения максимального уровня заряда, о чем будет сообщено миганием индикатора.

Циклический режим

В цикле зарядка АКБ до полной емкости выглядит следующим образом:

К клеммам АКБ подключается лампочка АКБ номиналом 12 вольт.Желательно подбирать лампочку мощностью 6 Вт.
Клеммы подключаются с соблюдением полярности.
Соответствующая кнопка запускает режим «Цикл». В этом режиме постоянно горит индикатор заряда.
Зарядное устройство подключено. Данный режим не предполагает автоматического отключения, соответственно цикл разряда и заряда может повторяться бесконечно. По этой причине пользователь должен самостоятельно следить за зарядом аккумулятора.

Перед непосредственным процессом зарядки АКБ от банок заглушки закручиваются. После завершения зарядки или восстановления клеммы отключаются только после отключения зарядного устройства от сети 220 В.

Память «Кедр»: отзывы пользователей

Большинство отзывов о зарядных устройствах «Кедр» положительные. Самая популярная модель аппарата – Кедр-Авто 4А. Несколько реже можно встретить отзывы о модели «Кедр-Авто 10».

К достоинствам зарядного устройства автолюбители относят простоту и удобство эксплуатации, невысокую цену «Кедр-Авто» (порядка 1500-2500 рублей) и длительный срок службы.Пользователи часто отмечают, что зарядное устройство способно без нареканий прослужить десять и более лет. Для многих пользователей одним из основных преимуществ является циклический режим работы, поскольку он позволяет десульфатировать и вернуть старые батареи к жизни. Автолюбители часто отмечают, что в этом режиме можно было восстановить работоспособность аккумулятора, который долгое время полностью разряжался. Конечно, полностью восстановить емкость аккумулятора невозможно, но положительного эффекта можно добиться.

Однако можно встретить и отрицательные отзывы.Некоторые владельцы зарядных устройств «Кедр-Авто» отмечают, что аккумулятор не заряжается автоматически. Если емкость аккумулятора превышает 60 Ач, то его зарядка занимает очень много времени из-за ограничения в 4 ампера. Те же аккумуляторы, емкость которых превышает 70 Ач, заряжены не полностью. Пользователи также отметили, что зарядные устройства «Кедр-Авто» не заряжали аккумуляторы, заряд которых упал ниже 10 вольт.

Несмотря на все негативные отзывы и недостатки, зарядные устройства «Кедр-Авто» являются одними из лучших и самых популярных на автомобильном рынке.Устройства позволяют быстро заряжать аккумуляторы, имеют длительный срок службы и широкие функциональные возможности и значительно опережают своих конкурентов от других брендов.

Как работает Кедровая автозарядка 4а. Обзор зарядных устройств для автомобильного аккумулятора серии «Кедр. Подготовка к работе

».

Зарядное устройство Кедр АВТО 4А предназначено для зарядки и восстановления работоспособности кислотно-свинцовых 12-вольтных аккумуляторов, частично утраченных в результате сульфатирования и окисления электродов, а также их тренировки путем проведения циклов заряда-разряда с целью увеличения ресурс, срок службы и сохранность.

Аппарат Кедр АВТО 4А обеспечивает автоматическое отключение по окончании заряда в режиме «АВТОМАТИЧЕСКИЙ». В приборе есть индикатор часового типа (амперметр) и световой индикатор, который: при включении режима «АВТОМАТИЧЕСКИЙ» – не загорается; по окончании заряда в режиме «АВТОМАТИЧЕСКИЙ» – мигает; при включении режима «ЦИКЛ» горит равномерно.

В устройстве КЕДР-АВТО предусмотрен ускоренный режим зарядки полностью разряженного (до 10 В) аккумулятора с компромиссным значением начального тока 3-4 А.При этом через 1-2 часа (в зависимости от степени разряда АКБ и напряжения в сети) величина зарядного тока снижается до значения примерно 2 А и продолжает уменьшаться к концу заряда до 1 А или меньше. Этот режим исключает значительный нагрев аккумулятора во время зарядки и сокращает время зарядки полностью разряженного аккумулятора до 3-6 часов.

Перед использованием устройства необходимо изучить правила ухода и использования аккумуляторов.

Общие характеристики устройства
Модель	Кедр-Авто 4А
Номинальное напряжение питания, В	220
Частота сети, Гц	50
Номинальное напряжение АКБ, В	12
Ток зарядки, А (не более)	4 А
Номинальная потребляемая мощность, Вт	85
Относительная влажность воздуха, не более	98% при 25 ° C
Давление атмосферное, кПа	с 84 до 106
Размеры (редактировать)	185x130x90
Оборудование
Товар	1 шт.
Паспорт	1 шт.
Инструкции	1 шт.
Упаковка	1 шт.
Подходит для батарей
Тип заряжаемой батареи
Емкость заряжаемого аккумулятора	30-75 А / ч

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Перед началом работы с зарядным устройством «Кедр-авто» следует внимательно изучить данную инструкцию по эксплуатации.

Будьте осторожны! Зарядное устройство находится под опасным для жизни напряжением.
Перед заменой предохранителя и ремонтом отключите зарядное устройство от сети.
Не используйте самодельный предохранитель, это может повредить устройство.
Не заряжайте аккумуляторы возле печей, радиаторов отопления (на расстоянии менее 1 метра).
Не допускаются вентиляционные отверстия в корпусе устройства.

Запрещается:
– разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой;
– включить зарядное устройство при повреждении шнура питания;
– работают в условиях повышенной влажности, а также в агрессивных средах;
– эксплуатируйте устройство вблизи открытого огня или других источников теплового излучения;
– эксплуатируйте зарядное устройство с закрытыми вентиляционными отверстиями. Зарядку аккумулятора следует проводить в хорошо проветриваемом помещении.

Подготовка к работе и порядок работы

Перед использованием устройства необходимо изучить правила ухода и использования аккумуляторов.
Откройте крышку на задней стороне зарядного устройства и отсоедините шнуры. Установите тумблер включения автоматики в положение «ЗАРЯДКА».
Тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» позволяет выбрать режимы заряда АКБ.
Если необходимо зарядить аккумулятор, установите тумблер режима зарядки в положение «НЕПРЕРЫВНЫЙ».
Если необходимо сформировать или десульфатировать пластины, когда емкость аккумуляторной батареи уменьшается, переключите тумблер выбора режима заряда на «ЦИКЛИЧЕСКИЙ». Подключите нагрузку к клеммам аккумуляторной батареи (лампочка 12В 6Вт).
Подключите шнур, соблюдая полярность, зажимами к аккумуляторной батарее.
Электронная защита прибора «Кедр-М» от короткого замыкания и неправильной полярности подключения сконструирована таким образом, что зарядный ток появляется на выходе только при подключении источника напряжения (аккумуляторной батареи) с напряжением не менее 10В. выходные клеммы.
Лампа, подключенная к выводам зарядного устройства, не загорится, так как это не источник напряжения.

Работа в режиме зарядки аккумулятора.

Переключение между режимами работы устройства «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» и «ЗАРЯДКА-ДОПОЛНИТЕЛЬНАЯ ЗАРЯДКА» может осуществляться в процессе зарядки аккумулятора без отключения его от сети.
Подсоедините вилку шнура питания 220 В, и начнется процесс зарядки аккумулятора, о чем свидетельствуют показания амперметра.
Зарядный ток полностью разряженного аккумулятора в начале заряда может составлять 4 А и более, в дальнейшем в процессе зарядки ток будет уменьшаться.
По достижении заряда аккумулятора зарядное устройство автоматически выключается, о чем свидетельствует свечение светодиода «КОНЕЦ ЗАРЯДА».
Переключите тумблер включения автоматики в режим «ДВОЙНОЙ ЗАРЯД» и продолжите зарядку аккумулятора. Аккумулятор считается полностью заряженным, если в процессе зарядки плотность электролита не меняется в течение двух часов.
В режиме циклической зарядки через каждые 45 секунд зарядки аккумулятор разряжается в течение 15 секунд через нагрузку, подключенную к аккумулятору (лампочка).
В положении «ЦИКЛ» или «ДВОЙНОЙ ЗАРЯД» автоматика выключена.

Возможные неисправности и методы их устранения

Несмотря на то, что зарядное устройство простое и надежное в эксплуатации, на практике встречаются случаи, когда потребители из-за неправильного использования не могут получить необходимый зарядный ток и ошибочно считают это неисправностью зарядного устройства.Эти ошибки сведены в таблицу.

Наименование неисправностей, внешнее проявление и дополнительные симптомы	Возможная причина	Метод исключения	Примечание
1. При подключении зарядного устройства к АКБ нет индикации зарядного тока	1. Перегорел предохранитель. 2. Плохой контакт между выходными клеммами «+» и «-» и клеммами AB. 3. Обратная полярность при подключении ЗУ-А к выводам АВ. 4. Выходные клеммы «+» и «-» замкнуты вместе. 5. Короткое замыкание в аккумуляторе или он чрезмерно разряжен (напряжение на нем менее 4 В)	1. Заменить предохранитель. 2. Проверьте состояние клемм. При необходимости снимите их. 3. Проверьте правильность подключения устройства AB. 4. Откройте зажимы. 5 *. Проверить устройство и аккумулятор.	* В случае других неисправностей зарядное устройство необходимо отремонтировать.
2. При подключении зарядного устройства к АКБ стрелка амперметра показывает более 5 А.	1. Неисправен аккумулятор (закорочена одна батарея). 2. Напряжение в сети намного выше нормального.	1. Отключите прибор, устраните неисправность аккумулятора или электросети.	* Если зарядное устройство исправно, неисправность следует искать в аккумуляторе
3. Зарядное устройство отключилось, но аккумулятор значительно недозаряжен.	1. Неисправность AB (сульфатирование пластин, плотность за пределами спецификации, загрязнение и т. Д.)	1. Провести заряд в режимах «Циклический», «Подзарядка».	Проверьте зарядное устройство с заведомо исправным аккумулятором.

Современные умы и новейшие технологии предоставляют потребителям огромный выбор устройств, облегчающих их жизнь. Разнообразие технических помощников постоянно растет. Развивается и периферия, нацеленная на комфортное времяпрепровождение. Потребность во все большем количестве аккумуляторных устройств, которые делают использование электроприборов более универсальным.

Как пользоваться зарядным устройством Cedar? Тип зарядного устройства продуман до мелочей, что упрощает его использование за счет универсальности. Кедр предназначен для зарядки 12-вольтовых свинцово-кислотных аккумуляторов. Время, затрачиваемое на зарядку, полностью зависит от того, насколько разряжена батарея. Для десульфатации (восстановления батареи) предусмотрен режим цикла.

Емкость данного устройства от 14 до 190 Ач. Простота использования продлевает срок службы батареи. Принцип заключается в том, что встроенная плата абсолютно автоматически ищет рациональный вариант.А провода питания практически сведены на нет. Бесшумная работа зарядного устройства Кедр, компактные размеры устройства, небольшой вес и отсутствие газа и искрообразования положительно сказываются на впечатлениях от его эксплуатации.

Ряд функций, направленных на то, чтобы прояснить, как пользователь зарядного устройства Cedar. Благодаря уникальным разработкам российских ученых зарядное устройство «Кедр» обладает немалыми из перечисленных возможностей. Особенность зарядного устройства позволяет добиться максимальной производительности и наименьшего отклонения силы тока, напряжения в устройстве.

Если в случае зарядного устройства индикатор внезапно погаснет, а падение напряжения не превысит отметку 100 вольт, то зарядка будет продолжена благодаря запоминающему устройству устройства. Вся работа зарядного устройства контролируется микропроцессом. По окончании режима зарядки зарядное устройство автоматически переходит в режим зарядки.

Для использования данного устройства необходимо соединить зажимы используемого зарядного устройства с выводами аккумулятора, который требует зарядки, при этом строго соблюдая полярность.Если полярность неправильная, индикаторы не будут мигать. При последующем подключении вилки сетевого шнура напрямую к сети с напряжением примерно 220 В должен загореться индикатор «Автомат».

Начало процесса зарядки осуществляется при отклонении стрелки индикатора тока от деления текущего заряда более чем на 4 А. при подключении устройства к сети автоматической зарядки аккумулятора. По завершении зарядки устройство в автоматическом режиме перейдет в режим непрерывной зарядки.В этом случае индикатор «Автомат» перестает мигать. Для проведения дисульфатации (восстановления аккумулятора) используйте режим «Цикл».

При работе в этом режиме к клеммам аккумулятора необходимо подключить нагрузку с током потребления около 0,5 – 1 А, например, можно использовать автомобильную лампу, мощность которой около 6 – 12 А. V. При нажатии кнопки «Цикл» в течение 45 секунд аккумулятор заряжается, при этом стрелка индикатора будет колебаться в пределах 4 А. После окончания цикла зарядки аккумулятор разряжается в течение 15 секунд.

Срок службы аккумуляторной батареи – источника ресурса автомобиля – от 5 до 7 лет. Все зависит от условий эксплуатации. Однако увеличить ресурс аккумулятора можно, если его периодически подзаряжать и проводить специальные тренировки. Для этих целей было разработано зарядное устройство «Кедр» – одно из лучших на всем автомобильном рынке России.

Работа любой аккумуляторной батареи основана на анодно-катодных реакциях, которые происходят между свинцовыми элементами и раствором серной кислоты.В результате восстановления диоксида свинца на катоде мы получаем электричество … Однако со временем ход реакций ослабевает. Именно тогда необходимо подключить «выпрямители», восстанавливающие исходные элементы.

Зарядные устройства серии «Кедр»

Основное назначение серии бытовых устройств «Кедр» – зарядить аккумуляторную батарею и восстановить ее работоспособность, потерянную из-за образования сульфатов свинца и окисления электродов. Кроме того, зарядное устройство «Кедр» можно использовать для «тренировки» аккумулятора с целью повышения его технических характеристик и продления срока службы.

Внешне устройства этой серии представляют собой черный пластиковый параллелепипед довольно большой массы. Панель управления расположена на лицевой стороне. В приборе есть кабель для подключения к сети переменного тока, два зажима, которые подключаются напрямую к клеммам аккумулятора. Устройство настроено на подзарядку в автоматическом режиме.

В серию устройств входят предпусковые устройства, с помощью которых запускается двигатель автомобиля с сильно разряженным аккумулятором («Кедр-мини»).Также в ассортименте есть универсальные блоки, выполняющие обе функции (зарядное устройство «Кедр-авто-10»).

Панель управления

Перед запуском устройства необходимо ознакомиться с правилами его эксплуатации. Несоблюдение этого простого правила может привести к поражению электрическим током или смерти.

Самое главное – изучить панель управления устройства перед подключением его к аккумулятору. В подавляющем большинстве случаев в его состав входят:

Переключатель управления автоматическими режимами «Заряд / Доза».
Патрон предохранителя, другими словами – гнездо предохранителя.
Тумблер автоматических режимов Непрерывный / Циклический.
Амперметр и индикатор полного заряда аккумулятора в виде светодиода.

В задней стенке устройства есть небольшой отсек, в котором находятся шнуры, необходимые для подключения зарядного устройства «Кедр» к электросети и аккумулятору.

Отличия устройств от других зарядных устройств

Семейство устройств «Кедр» полюбилось отечественным автомобилистам за простоту использования.

Устройство заряжает или восстанавливает работоспособность аккумулятора благодаря автоматическим функциям, встроенным в его плату управления:

Циклическая работа – обеспечивает частичное восстановление окислительно-восстановительных возможностей электродов во время сульфатирования элементов.
Зарядка аккумулятора – доведение постоянной зарядки до полной емкости.
Режим отключения аккумулятора после полной зарядки.

Также устройство оснащено автоматической защитой от коротких замыканий в результате случайного контакта выходных зажимов или неправильного подключения аккумулятора.При срабатывании система защиты просто прекращает подачу электрического тока, тем самым защищая как само зарядное устройство Cedar, так и аккумулятор.

Перед зарядкой

Перед началом зарядки необходимо убедиться, что аккумулятор нуждается в подзарядке и работает правильно. Для этого нужно измерить напряжение на выводах. Зимой максимально допустимый уровень расхода составляет не более 25% от номинала, а летом – не более 50%. Если вольтметр показывает значения ниже, значит, аккумулятор требует зарядки.

Стандартные автомобильные аккумуляторы имеют номинальное напряжение 12 вольт. Только в этом случае «Кедр» – зарядное устройство (инструкция ниже) – может заряжать аккумулятор. Также прочтите технический паспорт аккумулятора, чтобы убедиться, что это так. Помните, что напряжение в зарядном устройстве должно быть выше, чем напряжение аккумулятора для зарядки. Иначе ничего не получится.

Инструкция по эксплуатации

В инструкции написано, что для зарядки аккумулятора необходимо сделать следующее:

Вынуть шнуры из полости на задней стенке, аккуратно натянуть их на полу, убедиться, что зажимы сработали. не трогать.
Подключить прибор к источнику переменного тока 220 вольт.
Установите тумблеры в положение «Зарядка» и «Непрерывно».
Соблюдая полярность, подсоединить зажимы к клеммам аккумуляторной батареи.

После этого аккумулятор начнет заряжаться. Как только электрическая емкость полностью восстановится, зарядное устройство «Кедр» сообщит об этом красным индикатором «Конец заряда». После этого аккумулятор готов к работе.

Восстановление работоспособности

Уменьшение емкости аккумулятора происходит в результате частичного сульфатирования пластин – образования сульфатов на электродах. В этом случае можно повысить КПД и увеличить срок службы аккумулятора. Для этого требуется:

Подсоедините зажимы устройства к клеммам.
Переведите тумблер в положение «Циклический».
Подключите к аккумулятору лампочку 12 В или 6 В.

Восстановление работоспособности происходит по следующей схеме: зарядное устройство «Кедр» за 45 секунд заряжает аккумулятор, затем выключается, и включается лампа, которая разряжает аккумулятор за 15 секунд.Такая циклическая зарядка / разрядка увеличивает срок службы и производительность аккумулятора.

Комментарии (17):

если поставить стабилитрон на 8,5В, то ничего страшного будет? это никак не повлияет на работу и характеристики устройства?

# 2 root 14 июня 2017

Виктор, вот параметры КС175Ж, который установлен в схему:

Минимальное напряжение стабилизации 7,1 В;
Номинальное напряжение стабилизации – 7.5 В;
Максимальное напряжение стабилизации 7,9 В;
Ток стабилизации стабилитрона 4 мА.

Как видите, стабилитрон имеет определенный разброс по напряжению стабилизации: 7,1-7,9 В. Используется в схеме для питания логических микросхем серии К176.
Скорее всего, замена КС175Ж на стабилитрон с напряжением 8,5В никак не повлияет на работу зарядного устройства.

# 3 Владимир 19 января 2018

А почему схема такая, а печатная плата от другой схемы?
Я не могу найти печатную плату по приведенной выше схеме.

# 4 root 19 января 2018

Владимир, печатная плата (рис. 10) разработана для схемы 1991 г. (рис. 7) и несколько отличается от оригинальной заводской платы (рис. 9). Мы еще не встречали чертеж печатной платы для схемы на Рисунке 3.

# 5 Евгений 11 февраля 2018

В Sprint-Layout-6 есть печатная плата. Если есть желание, могу выложить.

# 6 root 11 февраля 2018

Евгений, спасибо, что поделились разработкой! Печатная плата для Кедр-Авто-4А (SprintLayout 6) – Скачать

# 7 Владимир 25 июля 2018

А есть альтернатива КУ202Г?

# 8 root 26 июля 2018

Зарубежные аналоги КУ202 – ВТ138, ВТ151 (12А) в корпусе ТО-220.

# 9 Артур 28 октября 2018

Как добавить ручной режим для кедровой машины на 4А, чтобы можно было принудительно заряжать током 6А?

# 10 Alex 08 января 2019

Попал мне в ремонт КЕДР АВТО 12В, года не знаю. Не буду говорить о всех КЕДРАХ, просто на примере этого экземпляра … Печатная плата и схема подключения соответствуют рис. 10. Принципиальная схема полностью соответствует рис. 7. Схема рис. 3 содержит явные ошибки, подключение микросхемы DD4 – К176ТМ2 показано неверно.Там даже для детали DD4.2 неправильно пронумерованы ножки микросхемы. В моем экземпляре вышла из строя именно эта микросхема, пришлось разбираться. Как показано на схеме на рис. 3, узел на микросхеме DD4 не может работать корректно. Лучше бы его убрать …. схема на рис. 3.

# 11 root 09 января 2019

Алекс, спасибо за комментарии. Ошибки исправлены. Мы проверили нумерацию выводов всех микросхем на рисунке 3 – для DD4.2 элемента, 12 были заменены на 13, а 10 – на 11.

# 12 Geory 03 февраля 2019

Всем здоровья! Подарили кедр 12в в неисправном состоянии, проблема в трансе. ТПП3-2-220-50к в текущей сети ничего не нашел (состоит из 1 первичной 1-2, и двух вторичных 5-6, и 4-3, сопротивление первичной и вторичной систем и выходных напряжений очень необходимо.

# 13 Павел 04 февраля 2019

Здравствуйте, что регулируют R5 и R9? Как можно ограничить напряжение до 14.8В?

# 14 Дмитрий 06 февраля 2019

Доброго времени суток всем! Один человек уже спросил об альтернативе KU 202g. Я не очень разбираюсь в радио и электрооборудовании. Вышел из строя один из тиристоров. В магазине при покупке «мастера-продавцы» уверяли, что КУ 202г и Ку 202ж взаимозаменяемы (на тот момент КУ 202г в продаже не было). Да конечно после установки КУ 202ж устройство работает, но не работает автоматическое отключение, когда аккумулятор уже полностью заряжен.
Приходится постоянно смотреть, чтобы не было подзарядки и пластины в АКБ не рассыпались.
Может еще есть альтернатива ТОЧНО КУ 202г?

# 15 root 06 февраля 2019

Тиристоры КУ202Г и КУ202Ж по характеристикам одинаковы, за исключением параметра «Постоянное давление в закрытом состоянии», где оно равно 50В и 10В соответственно.

Схема низковольтная и этот параметр может быть здесь не так критичен, возможно, некоторые другие детали вышли из строя.Необходимо проверить исправность всех транзисторов и диодов, изучить работу устройства и проверить микросхемы.

На плате есть подстроечный резистор R5 «Конец заряда» (схема на рисунке 7), возможно, он был закручен непонятно и устройство не настроено на отключение заряда при достижении определенного уровня напряжения на аккумуляторах .

# 16 ALEX 11 февраля 2019

Здравствуйте. Для памяти кедр перестал работать из-за обрыва диодов в цепи управляющих электродов тиристоров.
Заменены диоды и тиристоры. Зарядка шла только в циклическом режиме. При включении автоматического режима светодиод погас, амперметр показал ток 2 А и через пару секунд погас. Немного перебран R5, заряд подольше пошел. Тестер на аккумуляторе / 40А / показал мощность зарядного устройства на 13.4 и выключении на 14.4. хорошо, но фиксированного выключения не было. Зу включается с заданными параметрами и выключается, пока вы не отключите его от сети. Посоветуйте, пожалуйста, как должно быть.Заранее спасибо.

# 17 Alex 14 марта 2019

заряд происходит в циклическом режиме. те. стрелка амперметра отклоняется на 1 А, затем снова падает до 0 А. и так далее с частотой примерно 50-60 Гц.

Срок службы аккумуляторной батареи – источника ресурса автомобиля – от 5 до 7 лет. Все зависит от условий эксплуатации. Однако увеличить ресурс аккумулятора можно, если его периодически подзаряжать и проводить специальные тренировки.Для этих целей было разработано зарядное устройство «Кедр» – одно из лучших на всем автомобильном рынке России.

Работа любой аккумуляторной батареи основана на анодно-катодных реакциях, которые происходят между свинцовыми элементами и раствором серной кислоты. В результате восстановления диоксида свинца на катоде мы получаем электрический ток. Однако со временем течение реакций ослабевает. Именно тогда необходимо подключить «выпрямители», восстанавливающие исходные элементы.

Зарядные устройства серии «Кедр»

Основное назначение серии бытовых устройств «Кедр» – зарядить аккумуляторную батарею и восстановить ее работоспособность, потерянную из-за образования сульфатов свинца и окисления электродов.Кроме того, зарядное устройство «Кедр» можно использовать для «тренировки» аккумулятора с целью улучшения его технических характеристик и продления срока службы.

Внешне устройства этой серии представляют собой черный пластиковый параллелепипед довольно большой массы. Панель управления расположена на лицевой стороне. В устройстве есть кабель для подключения к сети переменного тока, два зажима, которые подключаются непосредственно к клеммам аккумулятора. Устройство настроено на подзарядку в автоматическом режиме.

В серию устройств входят предпусковые устройства, с помощью которых запускается двигатель автомобиля с сильно разряженным аккумулятором («Кедр-мини»). Также в ассортименте есть универсальные блоки, выполняющие обе функции (зарядное устройство «Кедр-авто-10»).

Панель управления

Перед запуском устройства необходимо ознакомиться с правилами его эксплуатации. Несоблюдение этого простого правила может привести к поражению электрическим током или даже смерти.

Самое главное – изучить панель управления устройства перед подключением его к аккумулятору.В подавляющем большинстве случаев в его состав входят:

Переключатель управления автоматическими режимами «Заряд / Доза».
Патрон предохранителя, другими словами – гнездо предохранителя.
Тумблер автоматических режимов «Непрерывный / Циклический».
Амперметр и индикатор полного заряда аккумулятора в виде светодиода.

Отличия устройств от других зарядных устройств

Семейство устройств «Кедр» полюбилось отечественным автомобилистам за простоту использования.

Циклическая работа – обеспечивает частичное восстановление окислительно-восстановительных возможностей электродов во время сульфатирования элементов.
Зарядка аккумулятора – доведение постоянной зарядки до полной емкости.
Режим отключения аккумулятора после полной зарядки.

Также устройство оснащено автоматической защитой от коротких замыканий в результате случайного контакта выходных зажимов или неправильного подключения аккумулятора. При срабатывании система защиты просто прекращает подачу электрического тока, тем самым защищая как само зарядное устройство Cedar, так и аккумулятор.

Перед зарядкой

Перед началом зарядки необходимо убедиться, что аккумулятор нуждается в подзарядке и работает правильно.Для этого нужно измерить напряжение на выводах. Зимой максимально допустимый уровень расхода составляет не более 25% от номинала, а летом – не более 50%. Если вольтметр показывает значения ниже, значит, аккумулятор требует зарядки.

Инструкция по эксплуатации

В инструкции написано, что для зарядки аккумулятора необходимо сделать следующее:

Вынуть шнуры из полости на задней стенке, аккуратно натянуть их на полу, убедиться, что зажимы сработали. не трогать.
Подключить прибор к источнику переменного тока 220 вольт.
Установите тумблеры в положение «Зарядка» и «Непрерывно».
Соблюдая полярность, подсоединить зажимы к клеммам аккумуляторной батареи.

Восстановление работоспособности

Подсоедините зажимы устройства к клеммам.
Переведите тумблер в положение «Циклический».
Подключите к аккумулятору лампочку 12 В или 6 В.

Восстановление работоспособности происходит по следующей схеме: зарядное устройство «Кедр» за 45 секунд заряжает аккумулятор, затем выключается, и включается лампа, которая разряжает аккумулятор за 15 секунд. Такая циклическая зарядка / разрядка увеличивает срок службы и производительность аккумулятора.

Зарядное устройство кедр 4а инструкция. Как пользоваться зарядным устройством Cedar? Подготовка к работе

Использование надежных зарядных устройств – одно из главных условий стабильной и длительной работы автомобильного аккумулятора. Зарядное устройство Cedar заслужило доверие большого количества пользователей. Простое в эксплуатации и многофункциональное, это недорогое автоматизированное запоминающее устройство пользуется устойчивым спросом у опытных водителей и начинающих автомобилистов.

Характеристики зарядного устройства Кедр-Авто 4А

– Номинальное напряжение питающей сети, В 220

– Частота сети, Гц 50

– Номинальное напряжение аккумуляторной батареи , В 12

– Ток заряда, А (макс.) 4 A

– Номинальная потребляемая мощность, Вт 85

Принципиальная схема системы автоматического управления

Печатная плата и подключение CAM65

000

Если нет возможности купить, то можно без проблем собрать самостоятельно. Что я и сделал.В транзисторах использовались импортные vs556b (pnp) и bc337-40 (npn) вместо kt315 и kt361. На фото заводская плата зарядного устройства и моя самодельная.

Заводская плата автоматическое зарядное устройство

Самодельная проверенная сборка платы

это устройство работает нравится это. Это зарядное устройство имеет:

– автоматический режим

– десульфатный режим

– режим постоянной зарядки (до полной емкости)

– защита от неправильного подключения и короткого замыкания .

– в циклическом режиме, после 45 секунд заряда следует 15 секунд разряда.

Будет полезно сделать небольшое улучшение памяти. Полное отключение от сети 220В по окончании заряда, так сказать, «всякому пожарному». Отключение зарядного устройства «Кедр-М» от сети при горящем светодиоде « конец зарядки » можно производить на симисторе или реле. Команду включения / выключения можно взять с коллектора транзистора VT1, добавив еще один транзистор, включенный в ключевом режиме, и переключив его для питания обмотки реле или тока через светодиод оптопары, управляющей симистором.Собрана и протестирована схема: вовчанчин , .

Обсудить статью СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА

В арсенале каждого автомобилиста должна быть машина. Эксплуатация автомобиля без этого устройства может быть значительно затруднена. Автомобильное зарядное устройство может быть наиболее полезным в зимние месяцы, когда аккумулятор необходимо заряжать чаще. Когда аккумулятор полностью разряжен, придется «зажигать» машину, что не всегда удобно, а в некоторых случаях может потребовать дополнительных затрат из-за обращения в СТО.Зарядить аккумулятор в домашних условиях намного проще. Одной из самых популярных марок автомобильных зарядных устройств является «Кедр» – устройства этой марки покупают многие автовладельцы.

Модельный ряд зарядных устройств: «Кедр-М»

Зарядное устройство «Кедр-Авто» предназначено для подзарядки автомобильных аккумуляторов. Такое оборудование в основном используется для восстановления работоспособности аккумуляторов, которые потеряли его из-за реакций сульфатирования и окисления электродов. Кроме того, с помощью зарядного устройства «Кедр-Авто Мини» срок службы также можно увеличить, обучив цикл заряда-разряда.

Функции устройства

Автоматическое прекращение зарядки аккумулятора.
Циклический режим заряда-разряда, действие которого направлено на восстановление емкости аккумулятора в результате реакции сульфатирования пластин.
Система защиты от короткого замыкания и неправильно подключенных зажимов.
Предусмотрен режим подзарядки, позволяющий собрать полную емкость аккумулятора.

Подготовка к работе

На задней стороне зарядного устройства есть специальный отсек, в котором спрятаны шнуры с зажимами и сетевой кабель.

Напряжение зарядного устройства «Кедр-Авто 4А» может нанести вред здоровью человека или стать причиной смерти. Перед началом восстановительно-ремонтных работ и заменой предохранителя прибор необходимо выключить. Категорически запрещается устанавливать самодельные предохранители и перекрывать вентиляционные отверстия корпуса. Кроме того, нельзя заряжать аккумулятор вблизи обогревателей.

Перед началом работы из заднего отсека прибора вынимаются шнуры с клеммами. Первый рычаг устройства переведен в режим зарядки, второй – в циклический или непрерывный режим.

Как пользоваться Кедр-Авто 4А?

Непрерывный режим используется, когда требуется полная зарядка аккумулятора.

Циклический режим используется при формировании или десульфатировании электродов. В этом режиме к клеммам подключается лампочка на 6 ватт на 12 вольт.

Затем клеммы подключаются к токоведущим проводам с соблюдением полярности.

Зарядное устройство Кедр имеет режим защиты от неправильного подключения и коротких замыканий. В инструкции к зарядному устройству Кедр-Авто 4А указано, что его работа возможна только при подключении к клеммам аккумуляторной батареи с минимальным напряжением 10 вольт.При попытке восстановить заряд полностью разряженного аккумулятора устройство включит режим защиты.

Переключение режимов работы может осуществляться без отключения зарядного устройства от сети. По отзывам на «Кедр-Авто» сила тока в начале процесса зарядки составляет 4 А с последующим постепенным снижением. Зарядное устройство автоматически выключается после полной зарядки аккумулятора, о чем сигнализирует специальный светодиод. После этого можно перевести зарядное устройство в режим подзарядки.

Зарядка аккумулятора в циклическом режиме длится 45 секунд, после чего загорается специальная лампочка. В этом режиме нет автоматического отключения, поэтому желательно контролировать весь процесс.

«Кедр-Авто 4А» и «Кедр-Авто 12В»

Обе модели используются для тренировочных циклов восстановления, зарядки аккумулятора и заряда-разряда.

На задней стенке устройств есть провода питания и подключения к аккумулятору. Специального отсека для размещения проводов в этих моделях нет.В инструкции к зарядным устройствам Кедр-Авто 4А и Кедр-Авто 12В подробно описаны правила эксплуатации и порядок использования.

Зарядное устройство «Кедр-Авто 12В» имеет следующие технические характеристики:

Номинал заряжаемых аккумуляторов – 12 В.
Напряжение питания – 220 В.
Максимальная потребляемая мощность – 85 А.
Сила тока – до 4 А.

Зарядное устройство «Кедр-Авто 10»

Данная модель является улучшенной версией предыдущего зарядного устройства «Кедр-Авто 4А», созданного в 2008 году.Устройство используется для зарядки аккумулятора на 12 вольт.

Отличительные особенности «Кедр-Авто 10»

Улучшенная защита от коротких замыканий, перегрузок и неправильного подключения клемм.
Использование только качественных и современных комплектующих.
Предпусковой режим, при котором аккумулятор заряжается током 10 ампер. После этого зарядное устройство автоматически переходит в режим зарядки аккумулятора током 4 ампера.
Основная стадия зарядки заменена на режим зарядки с током 0.5 ампер. Этот режим позволяет избежать перезарядки и восстановить полный заряд аккумулятора.
можно выполнять в цикле.
Номинальный ток в автоматическом режиме зарядки 4 А.
Малый вес зарядного устройства – всего 600 грамм.
Гарантия производителя – 1 год.
Срок службы зарядных устройств «Кедр-Авто 4А» и «Кедр-Авто 10» – 5 лет.

Основные характеристики «Кедр-Авто 10»

Сравнительно небольшие габариты – 185 х 130 х 90 миллиметров.
Предпусковой режим, сила тока в котором 10 ампер.
Номинальный ток 4 ампера.
Мощность, потребляемая устройством – 250 Вт.
Зарядное устройство позволяет с максимальным номиналом 12 вольт.
Зарядное устройство работает от стандартной сети 220 В.

Время зарядки аккумулятора зависит от его емкости и степени разряда. Микропроцессор, встроенный в зарядное устройство, управляет зарядкой и предпусковым режимом. Все режимы включаются, и устройство активируется после переключения устройства в автоматический режим.Сначала подается повышенный зарядный ток, после чего его сила снижается до номинальной, что значительно ускоряет процесс зарядки аккумулятора.

Порядок эксплуатации «Кедр-Авто 4А»

Автоматический режим

Восстановление полного заряда аккумулятора осуществляется следующим образом:

Клеммы зарядного устройства подключены с соблюдением полярности.
Включен режим зарядки «Автомат».
Вилка подключается к сети 220 В.
Процесс зарядки будет автоматически прерван устройством после достижения максимального уровня заряда, о чем сообщит мигающий индикатор.

Циклический режим

В цикле аккумулятор заряжается до полной емкости следующим образом:

Автомобильная лампочка на 12 В подключается к клеммам аккумулятора. Желательно подбирать лампочку мощностью 6 Вт.
Подключите клеммы, соблюдая полярность.
Соответствующая кнопка запускает режим «Цикл». В этом режиме постоянно горит индикатор заряда.
Зарядное устройство подключено к источнику питания. Этот режим не подразумевает автоматического отключения, соответственно цикл разряда и заряда может повторяться бесконечно. По этой причине пользователь должен самостоятельно следить за зарядкой аккумулятора.

Перед непосредственным процессом зарядки АКБ откручиваются заглушки от банок.После зарядки или восстановления клеммы отключаются только после отключения зарядного устройства от сети 220 В.

ZU “Cedar”: отзывы пользователей

Большинство отзывов о зарядных устройствах Cedar положительные. Самая популярная модель аппарата – Кедр-Авто 4А. Несколько реже можно встретить обзоры на модель Кедр-Авто 10.

К достоинствам памяти автолюбителей можно отнести простоту и удобство использования, невысокую цену на «Кедр-Авто» (порядка 1500-2500 рублей) и длительный срок службы.Пользователи часто отмечают, что зарядное устройство может прослужить десять и более лет без каких-либо нареканий. Езда на велосипеде – одно из основных преимуществ для многих пользователей, поскольку она позволяет десульфатировать и восстанавливать старые батареи. Автолюбители часто отмечают, что с помощью этого режима можно было восстановить работоспособность аккумуляторов, которые долгое время были полностью разряжены. Конечно, полностью восстановить емкость аккумулятора невозможно, но можно добиться положительного эффекта.

Однако можно встретить и отрицательные отзывы.Некоторые владельцы зарядных устройств Кедр-Авто отмечают, что аккумулятор не заряжается в автоматическом режиме. Если емкость аккумулятора превышает 60 Ач, то его зарядка занимает очень много времени из-за ограничения в 4 ампера. Те же аккумуляторные батареи емкостью более 70 Ач заряжаются не полностью. Пользователи также отметили, что зарядные устройства «Кедр-Авто» не заряжают те аккумуляторы, у которых заряд упал ниже 10 вольт.

Несмотря на все отрицательные отзывы и имеющиеся недостатки, зарядные устройства «Кедр-Авто» являются одними из лучших и самых популярных на автомобильном рынке.Устройства позволяют быстро заряжать аккумуляторы, отличаются длительным сроком службы и широкими функциональными возможностями и значительно опережают своих конкурентов от других брендов.

Современные умы и новейшие технологии предоставляют потребителям широкий спектр устройств, которые облегчают жизнь пользователей. Разнообразие технических помощников постоянно растет. Развивается и периферия, нацеленная на комфортное времяпрепровождение. Растет потребность во все большем количестве устройств с батарейным питанием, которые делают использование электроприборов более универсальным.

Ряд функций, направленных на то, чтобы прояснить, как пользователь зарядного устройства Cedar. Благодаря уникальным разработкам российских ученых зарядное устройство «Кедр» обладает немалыми из перечисленных возможностей. Особенность зарядного устройства позволяет добиться максимальной производительности и наименьшего отклонения тока и напряжения в устройстве.

Начало процесса зарядки осуществляется при отклонении стрелки индикатора тока от деления текущего заряда более чем на 4 А. При подключении устройства к сети происходит автоматическая зарядка аккумулятора. По завершении зарядки устройство в автоматическом режиме перейдет в режим непрерывной зарядки.В этом случае индикатор «Автомат» перестает мигать. Для проведения дисульфатации (восстановления аккумулятора) используйте режим «Цикл».

Работа любой аккумуляторной батареи основана на анодно-катодных реакциях, которые происходят между свинцовыми элементами и раствором серной кислоты.В результате восстановления диоксида свинца на катоде мы получаем электрический ток. Однако со временем течение реакций ослабевает. Именно тогда необходимо подключить «выпрямители», восстанавливающие исходные элементы.

Зарядные устройства серии «Кедр»

Основное назначение серии бытовых устройств «Кедр» – зарядить аккумуляторную батарею и восстановить ее работоспособность, потерянную из-за образования сульфатов свинца и окисления электродов. Кроме того, зарядное устройство «Кедр» можно использовать для «тренировки» аккумулятора с целью улучшения его технических характеристик и продления срока службы.

Панель управления

Переключатель управления автоматическими режимами «Заряд / Доза».
Патрон предохранителя, другими словами – гнездо предохранителя.
Тумблер автоматических режимов «Непрерывный / Циклический».
Амперметр и индикатор полного заряда аккумулятора в виде светодиода.

Отличия устройств от других зарядных устройств

Семейство устройств «Кедр» полюбилось отечественным автомобилистам за простоту использования.

Циклическая работа – обеспечивает частичное восстановление окислительно-восстановительных возможностей электродов во время сульфатирования элементов.
Зарядка аккумулятора – доведение постоянной зарядки до полной емкости.
Режим отключения аккумулятора после полной зарядки.

Перед зарядкой

Стандартные автомобильные аккумуляторы имеют номинальное напряжение 12 вольт. Только в этом случае «Кедр» – зарядное устройство (инструкция ниже) – может заряжать аккумулятор. Также прочтите технический паспорт аккумулятора, чтобы убедиться, что это действительно так. Помните, что напряжение в зарядном устройстве должно быть выше, чем напряжение аккумулятора для зарядки. Иначе ничего не получится.

Инструкция по эксплуатации

В инструкции написано, что для зарядки аккумулятора необходимо сделать следующее:

Вынуть шнуры из полости на задней стенке, аккуратно натянуть их на полу, убедиться, что зажимы сработали. не трогать.
Подключить прибор к источнику переменного тока 220 вольт.
Установите тумблеры в положение «Зарядка» и «Непрерывно».
Соблюдая полярность, подсоединить зажимы к клеммам аккумуляторной батареи.

Восстановление работоспособности

Уменьшение емкости аккумулятора происходит в результате частичного сульфатирования пластин – образования сульфатов на электродах.В этом случае можно повысить КПД и увеличить срок службы аккумулятора. Для этого требуется:

Подсоедините зажимы устройства к клеммам.
Переведите тумблер в положение «Циклический».
Подключите к аккумулятору лампочку 12 В или 6 В.

У любого автовладельца должно быть в арсенале зарядное устройство для автомобильного аккумулятора на 12 В. Управляя автомобилем, без него просто не обойтись. Если вы начинающий автолюбитель и еще не купили зарядное устройство, то вы обязательно к этому придете. Это особенно важно зимой, когда аккумулятор нужно заряжать чаще, чем обычно. В противном случае вы можете оказаться в машине с «разряженным» аккумулятором и вам придется «засветиться».Аккумулятор можно, конечно, зарядить на СТО. Но это ненужные траты и зря потраченное время. Аккумулятор проще заряжать в гараже или дома. Вам просто нужно правильно выбрать зарядное устройство. В этой статье мы поговорим о зарядных устройствах для автомобильного аккумулятора «Кедр». Давайте посмотрим на разные модели и прочитаем, что люди говорят в своих обзорах.

«Кедр-М»

Зарядное устройство (зарядное устройство) предназначено для зарядки автомобильных аккумуляторов. А также устройство предназначено для восстановления работоспособности аккумуляторов, которые они потеряли в результате окисления и сульфатирования электродов.Кроме того, зарядное устройство можно использовать для тренировки заряда-разряда с целью увеличения срока службы.

Основные возможности устройства:

Отключение процесса зарядки в автоматическом режиме;
Имеется циклический режим работы (заряд-разряд) для восстановления утраченной емкости в результате сульфатирования пластин;
Защита от неправильного подключения клещей к токопроводам и короткого замыкания;
Есть режим подзарядки, рассчитанный на полную емкость аккумулятора.

Сетевой кабель и шнуры с зажимами находятся в специальном отсеке на задней панели устройства.

Примечание! ЗУ «Кедр-М» опасное для жизни напряжение. Всегда выключайте машину перед ремонтом или заменой предохранителя. Категорически запрещается использовать самодельные предохранители и закрывать отверстия в предусмотренном для вентиляции корпусе. Кроме того, запрещается заряжать аккумулятор ближе одного метра к обогревателям, плитам и т. Д.

В таблице ниже приведены основные параметры прибора «Кедр-М».

Технические характеристики	Значение
Технические характеристики	Значение
Напряжение питания, В	220
Мощность заряжаемой батареи, В	12
Ток заряда, А	до 4
Потребляемая мощность, Вт	до 85
Длительность импульсного тока заряда в циклическом режиме, с	от 15 до 75
Длительность импульсного тока разряда в циклическом режиме, с	от 5 до 25
Допустимая температура окружающей среды, С	от 10 до 40
Допустимая влажность воздуха,%	98 (при 25 С)
Допустимая атмосферная,	84 кПа

Чтобы подготовить «Кедр-М» к работе, откройте задний отсек и выньте шнуры с клеммами.Установите первый тумблер в режим зарядки, а второй – для выбора непрерывного или циклического режима. Рекомендуется непрерывная зарядка, когда вам нужно зарядить аккумулятор. Циклический режим используется для десульфатации или формирования электродов. В этом случае к клеммам нужно подключить лампочку на 12 вольт мощностью 6 ватт. Затем, соблюдая полярность, подключите клеммы к токоведущим проводам.

Здесь стоит отметить, что зарядное устройство Кедр-М имеет защиту от короткого замыкания и неправильного подключения.Устройство будет работать только в том случае, если к клеммам будет подключен аккумулятор напряжением 10 вольт и более. То есть не будет заряжать глубоко разряженный аккумулятор, уходя в защиту.

Во время работы зарядного устройства можно переключать режимы, не отключая устройство от сети 220 вольт. Если аккумулятор разряжен, то сначала зарядный ток будет 4 ампера, а потом будет постоянно уменьшаться. После полной зарядки аккумулятора зарядное устройство выключится, а светодиодный индикатор будет мигать, указывая на окончание процесса.После этого вы можете перевести «Кедр-М» в режим подзарядки.

В циклическом режиме аккумулятор заряжается примерно 45 секунд, а затем разряжается через подключенную лампу. В этом режиме нет автоматического отключения, и процессом нужно управлять самостоятельно.

Ниже представлены два варианта принципиальной схемы зарядного устройства для автомобильных аккумуляторов «Кедр-М».

В таблице ниже вы можете увидеть обозначения элементов на принципиальной схеме.

Зарядные устройства «Кедр-Авто 4А» и «Кедр-Авто 12В»

Данная модель зарядного устройства предназначена для зарядки, восстановления свинцово-кислотных аккумуляторов номиналом 12 вольт и проведения тренировочных циклов зарядки-зарядки.

Шнуры питания и разъемы аккумулятора выходят с задней стороны устройства. В отличие от модели Кедр-М здесь нет отсека для проводки. Порядок использования зарядного устройства Кедр-Авто 4А будет показан ниже в разделе «Как пользоваться?» Раздел.В таблице ниже представлены основные характеристики этих моделей.

Ниже представлена принципиальная схема «Кедр-Авто 4А» и «Кедр-Авто 12В».

В таблице вы можете увидеть список элементов, указанных на принципиальной схеме.

На фото ниже изображена печатная плата для изготовления «Кедр-Авто 4А» и «Кедр-Авто 12В».

Это улучшенная версия зарядного устройства Кедр-Авто 4А, выпущенного в 2008 году.Производитель сообщает, что зарядное устройство предназначено для зарядки 12-вольтовых свинцово-кислотных аккумуляторов.

В чем отличия улучшенной модели?

Улучшенная защита от неправильного подключения клемм, короткого замыкания и перегрузки;
При сборке используются современные трансформаторы и другие комплектующие;
Добавлен предпусковой режим («форсаж»). В этом режиме аккумулятор заряжается током 10 ампер. После этого зарядное устройство автоматически переходит в режим зарядки с током 4 ампера;
После окончания основного этапа зарядки «Кедр-Авто-10» автоматически переключает устройство на зарядку током 0.5 ампер. Это обеспечивает наиболее полную зарядку аккумулятора и исключает перезарядку. ;
Возможность проводить десульфатацию в цикле;
В автоматическом режиме заряда номинальный ток 4 А;
Срок службы от 5 лет при соблюдении инструкции по эксплуатации;
Масса зарядного устройства всего 600 грамм;
Гарантия ─ 1 год.

Основные характеристики «Кедр-Авто-10» можно увидеть ниже:

Размеры 185 на 130 на 90 миллиметров;
Предпусковой режим с зарядным током до 10 ампер;
Номинальный зарядный ток 4 ампера;
Потребляемая мощность до 250 Вт;
Номинал аккумуляторной батареи 12 вольт;
Зарядное устройство работает от сети 220 вольт.

Время зарядки зависит от степени разрежения аккумулятора и его емкости. ЗУ «Кедр-Авто-10» имеет микропроцессор, управляющий зарядкой. В том числе предпусковой режим. Все это делается при переводе устройства в автоматический режим. Сначала подается повышенный ток заряда, который затем снижается до номинального. Это ускоряет процесс зарядки.

Зарядное устройство

Кедр 4а инструкция. Зарядное устройство «Кедр»: описание, инструкция

У любого автовладельца должно быть в арсенале зарядное устройство для автомобильного аккумулятора на 12 В.Управляя автомобилем, без него просто не обойтись. Если вы начинающий автолюбитель и еще не купили зарядное устройство, то вы обязательно к этому придете. Это особенно важно зимой, когда аккумулятор нужно заряжать чаще, чем обычно. В противном случае вы можете оказаться в машине с «мертвым» аккумулятором и вам придется «засветиться». Аккумулятор можно, конечно, зарядить на СТО. Но это лишние траты и потерянное время … Зарядить аккумулятор проще в гараже или дома.Вам просто нужно правильно выбрать зарядное устройство. В этой статье мы поговорим о зарядных устройствах для автомобильного аккумулятора «Кедр». Рассмотрите разные модели и прочтите, что люди говорят в их отзывах.

«Кедр-М»

Зарядное устройство (зарядное устройство) предназначено для зарядки автомобильных аккумуляторов. А также устройство предназначено для восстановления работоспособности аккумуляторов, которые они потеряли в результате окисления и сульфатирования электродов. Кроме того, зарядное устройство можно использовать для тренировки заряда-разряда с целью увеличения срока службы.

Основные возможности устройства:

Отключение процесса зарядки в автоматическом режиме;
Имеется циклический режим работы (заряд-разряд) для восстановления утраченной емкости в результате сульфатирования пластин;
Защита от неправильного подключения клещей к токопроводам и от короткого замыкания;
Есть режим подзарядки, рассчитанный на полную емкость аккумулятора.

Сетевой кабель и шнуры с зажимами находятся в специальном отсеке на задней панели устройства.

В таблице ниже приведены основные параметры прибора «Кедр-М».

Технические характеристики	Значение
Технические характеристики	Значение
Напряжение питания, В	220
Мощность заряжаемой батареи, В	12
Ток заряда, А	до 4
Потребляемая мощность, Вт	до 85
Длительность импульсного тока заряда в циклическом режиме, с	от 15 до 75
Длительность импульсного тока разряда в циклическом режиме, с	от 5 до 25
Допустимая температура окружающей среды, СО	от 10 до 40
Допустимая влажность воздуха,%	98 (при 25 С)
Допустимая атмосферная,	84 кПа

Во время работы зарядного устройства можно переключать режимы, не отключая устройство от сети 220 вольт. Если аккумулятор разряжен, то сначала зарядный ток будет 4 ампера, а потом будет постоянно уменьшаться. После полной зарядки аккумулятора зарядное устройство выключится, а светодиодный индикатор будет мигать, указывая на окончание процесса.После этого вы можете перевести «Кедр-М» в режим подзарядки.

В циклическом режиме аккумулятор заряжается примерно 45 секунд, а затем разряжается с помощью подключенной лампы. В этом режиме нет автоматического отключения и процессом нужно управлять независимо.

В таблице ниже вы можете увидеть обозначения элементов на принципиальной схеме.

Зарядные устройства «Кедр-Авто 4А» и «Кедр-Авто 12В»

Ниже представлена принципиальная схема «Кедр-Авто 4А» и «Кедр-Авто 12В».

В таблице вы можете увидеть список элементов, указанных на принципиальной схеме.

На фото ниже изображена печатная плата для изготовления «Кедр-Авто 4А» и «Кедр-Авто 12В».

В чем отличия улучшенной модели?

Улучшенная защита от неправильного подключения клемм, короткого замыкания и перегрузки;
При сборке используются современные трансформаторы и другие комплектующие;
Добавлен предпусковой режим («форсаж»). В этом режиме аккумулятор заряжается током 10 ампер. После этого зарядное устройство автоматически переходит в режим зарядки с током 4 ампера;
После окончания основного этапа зарядки «Кедр-Авто-10» автоматически переключает прибор на подзарядку током 0.5 ампер. Это обеспечивает наиболее полную зарядку аккумулятора и исключает перезарядку. ;
Возможность проводить десульфатацию в цикле;
В автоматическом режиме заряда номинальный ток 4 А;
Срок службы от 5 лет при соблюдении инструкции по эксплуатации;
Масса зарядного устройства всего 600 грамм;
Гарантия ─ 1 год.

Основные характеристики «Кедр-Авто-10» можно увидеть ниже:

Размеры 185 на 130 на 90 миллиметров;
Предпусковой режим с зарядным током до 10 ампер;
Номинальный зарядный ток 4 ампера;
Потребляемая мощность до 250 Вт;
Номинал аккумуляторной батареи 12 вольт;
Зарядное устройство работает от сети 220 вольт.

Время зарядки зависит от степени разрежения аккумулятора и его емкости. ЗУ «Кедр-Авто-10» имеет микропроцессор, управляющий зарядкой. В том числе предпусковой режим. Все это делается при переводе устройства в автоматический режим. Сначала подается повышенный ток заряда, который затем снижается до номинального. Это ускоряет процесс зарядки.

Современные умы и новейшие технологии предоставляют потребителям огромный выбор устройств, облегчающих жизнь пользователей.Разнообразие технических помощников постоянно растет. Развивается и периферия, нацеленная на комфортное времяпрепровождение. Растет потребность во все большем количестве устройств с батарейным питанием, которые делают использование электроприборов более универсальным.

Как пользоваться зарядным устройством «Кедр»? Тип зарядного устройства продуман до мелочей, что упрощает его использование за счет универсальности. Кедр предназначен для зарядки свинцово-кислотных аккумуляторов на 12 В. Время, затрачиваемое на зарядку, полностью зависит от того, насколько разряжена батарея.Для десульфатации (восстановления батареи) предусмотрен режим «Цикл».

Емкость этого устройства от 14 до 190 Ач. Простота использования продлевает срок службы батареи. Принцип заключается в том, что встроенная плата абсолютно автоматически ищет рациональный вариант. А провода питания практически сведены на нет. Бесшумная работа зарядного устройства Кедр, компактные размеры устройства, небольшой вес и отсутствие газа и искрообразования положительно сказываются на впечатлениях от его эксплуатации.

Ряд функций, направленных на то, чтобы прояснить, как пользователь зарядного устройства Cedar. Благодаря уникальным разработкам российских ученых зарядное устройство «Кедр» обладает немалыми из перечисленных возможностей. Особенность зарядного устройства позволяет добиться максимальной производительности и наименьшего отклонения тока и напряжения в устройстве.

Если в случае срабатывания зарядного устройства индикатор внезапно погаснет, а падение напряжения не превысит отметку 100 вольт, то зарядка будет продолжена благодаря запоминающему устройству устройства.Вся работа зарядного устройства контролируется микропроцессом. По окончании режима зарядки зарядное устройство автоматически переходит в режим зарядки.

Для использования данного устройства необходимо соединить зажимы используемого зарядного устройства с выводами аккумулятора, который требует зарядки, при этом строго соблюдая полярность. Если полярность неправильная, индикаторы не будут мигать. При последующем подключении вилки сетевого шнура напрямую к сети с напряжением примерно 220 В должен загореться индикатор «Автомат».

Начало процесса зарядки осуществляется при отклонении стрелки индикатора тока от деления текущего заряда более чем на 4 А. При подключении устройства к сети происходит автоматическая зарядка аккумулятора. По завершении зарядки устройство в автоматическом режиме перейдет в режим непрерывной зарядки. В этом случае индикатор «Автомат» перестает мигать. Для проведения дисульфатации (восстановления аккумулятора) используйте режим «Цикл».

При работе в этом режиме необходимо подключить нагрузку с током потребления около 0.5 – 1 А к клеммам аккумулятора, например, можно использовать автомобильную лампу, мощность которой около 6 – 12 В. При нажатии кнопки «Цикл» в течение 45 секунд происходит зарядка аккумулятора, при этом индикатор стрелка будет колебаться в пределах 4 А. По окончании цикла зарядки аккумулятор разряжается в течение 15 секунд.

В арсенале каждого автомобилиста должна быть автомобильная эксплуатация. Автомобиль без этого устройства может значительно усложниться. Автомобильное зарядное устройство может быть наиболее полезным в зимние месяцы, когда аккумулятор необходимо заряжать чаще.При полном разряде аккумулятора придется «зажигать» машину, что не всегда удобно, а в некоторых случаях может потребовать дополнительных затрат из-за обращения в СТО. Зарядить аккумулятор в домашних условиях намного проще. Одной из самых популярных марок автомобильных зарядных устройств является «Кедр» – устройства этой марки покупают многие автовладельцы.

Модельный ряд зарядных устройств: «Кедр-М»

Зарядное устройство «Кедр-Авто» предназначено для зарядки автомобильных аккумуляторных батарей… Такое оборудование в основном используется для восстановления работоспособности аккумуляторов, потерявших его из-за реакций сульфатирования и окисления электродов. Кроме того, с помощью зарядного устройства «Кедр-Авто Мини» срок службы также можно увеличить, обучив цикл заряда-разряда.

Функции устройства

Автоматическое прекращение зарядки аккумулятора.
Циклический режим заряда-разряда, действие которого направлено на восстановление емкости аккумулятора в результате реакции сульфатирования пластин.
Система защиты от короткого замыкания и неправильно подключенных зажимов.
Предусмотрен режим подзарядки, позволяющий собрать полную емкость аккумулятора.

Подготовка к работе

Напряжение зарядного устройства «Кедр-Авто 4А» может нанести вред здоровью человека или стать причиной смерти. Перед началом восстановительно-ремонтных работ и заменой предохранителя прибор необходимо выключить.Категорически запрещается устанавливать самодельные предохранители и перекрывать вентиляционные отверстия корпуса. Кроме того, нельзя заряжать аккумулятор вблизи обогревателей.

Как пользоваться Кедр-Авто 4А?

Непрерывный режим используется, когда требуется полная зарядка аккумулятора.

Циклический режим используется при формировании или десульфатировании электродов. В этом режиме к клеммам подключается 6-ваттная 12-вольтовая лампочка.

Затем клеммы подключаются к токоведущим проводам, соблюдая полярность.

Переключение режимов работы может осуществляться без отключения зарядного устройства от сети. По отзывам на «Кедр-Авто» сила тока в начале процесса зарядки составляет 4 А с последующим постепенным снижением. Зарядное устройство автоматически выключается после полной зарядки аккумулятора, о чем сигнализирует специальный светодиод. После этого можно перевести зарядное устройство в режим подзарядки.

«Кедр-Авто 4А» и «Кедр-Авто 12В»

Обе модели используются для тренировочных циклов восстановления, зарядки аккумулятора и заряда-разряда.

Зарядное устройство «Кедр-Авто 12В» имеет следующие технические характеристики:

Номинал аккумуляторов, заряжаемых устройством – 12 В.
Напряжение питания – 220 В.
Максимальная потребляемая мощность – 85 А.
Сила тока – до 4 А.

Зарядное устройство «Кедр-Авто 10»

Отличительные особенности «Кедр-Авто 10»

Улучшенная система защиты от коротких замыканий, перегрузок и неправильного подключения клемм.
Использование только качественных и современных комплектующих.
Предпусковой режим, при котором аккумулятор заряжается током 10 ампер. После этого зарядное устройство автоматически переходит в режим зарядки аккумулятора током 4 ампера.
Основная стадия зарядки заменена режимом зарядки с током 0.5 ампер. Этот режим позволяет избежать перезарядки и восстановить полный заряд аккумулятора.
можно выполнять в цикле.
Номинальный ток в режиме автоматической зарядки 4 А.
Малый вес зарядного устройства – всего 600 грамм.
Гарантия производителя – 1 год.
Срок службы зарядных устройств «Кедр-Авто 4А» и «Кедр-Авто 10» – 5 лет.

Основные характеристики «Кедр-Авто 10»

Сравнительно небольшие габариты – 185 х 130 х 90 миллиметров.
Предпусковой режим, сила тока в котором 10 ампер.
Номинальный ток 4 ампера.
Потребляемая мощность устройства 250 Вт.
Зарядное устройство позволяет с максимальным номиналом 12 вольт.
Зарядное устройство работает от штатного 220 В.

Порядок эксплуатации «Кедр-Авто 4А»

Автоматический режим

Восстановление полного заряда аккумулятора осуществляется следующим образом:

Клеммы зарядного устройства подключены с соблюдением полярности.
Включен режим зарядки «Автомат».
Вилка подключается к сети 220 В.
Процесс зарядки будет автоматически прерван устройством после достижения максимального уровня заряда, о чем сообщит мигающий индикатор.

Циклический режим

В цикле аккумулятор заряжается до полной емкости следующим образом:

Автомобильная лампочка на 12 В подключается к клеммам аккумулятора. Желательно подбирать лампочку мощностью 6 Вт.
Подключите клеммы, соблюдая полярность.
Соответствующая кнопка запускает режим «Цикл». В этом режиме постоянно горит индикатор заряда.
Зарядное устройство подключено к источнику питания. Этот режим не подразумевает автоматического отключения, соответственно цикл разряда и заряда может повторяться бесконечно. По этой причине пользователь должен самостоятельно следить за зарядкой аккумулятора.

ЗУ «Кедр»: отзывы пользователей

Большинство отзывов, оставленных на зарядные устройства «Кедр», положительные. Самая популярная модель аппарата – Кедр-Авто 4А. Несколько реже можно встретить обзоры на модель Кедр-Авто 10.

К достоинствам памяти автолюбителей можно отнести простоту и удобство использования, невысокую цену на «Кедр-Авто» (порядка 1500–2500 рублей) и длительный срок службы.Пользователи часто отмечают, что зарядное устройство может прослужить десять и более лет без каких-либо нареканий. Езда на велосипеде – одно из основных преимуществ для многих пользователей, поскольку она позволяет десульфатировать и восстанавливать старые батареи. Автомобилисты часто отмечают, что с помощью этого режима удалось восстановить работоспособность аккумуляторов, которые долгое время были полностью разряжены. Конечно, полностью восстановить емкость аккумулятора невозможно, но можно добиться положительного эффекта.

Однако могут встречаться и отрицательные отзывы.Некоторые владельцы зарядных устройств Кедр-Авто отмечают, что аккумулятор не заряжается в автоматическом режиме. Если емкость аккумулятора превышает 60 Ач, то его зарядка занимает очень много времени из-за ограничения в 4 ампера. Те же аккумуляторные батареи емкостью более 70 Ач заряжаются не полностью. Пользователи также отметили, что зарядные устройства «Кедр-Авто» не заряжают те аккумуляторы, у которых заряд упал ниже 10 вольт.

Несмотря на все негативные отзывы и имеющиеся недостатки, зарядные устройства «Кедр-Авто» являются одними из лучших и самых популярных на автомобильном рынке.Устройства позволяют быстро заряжать аккумуляторы, отличаются длительным сроком службы и широкими функциональными возможностями и значительно опережают своих конкурентов от других брендов.

Каждый, у кого есть машина, прекрасно знает, где находится цветной параллелепипед, оклеенный цветными наклейками, зачем он нужен, но мало кто думает, что аккумулятор не вечный, и за ним нужно хотя бы ухаживать. Только тогда она сможет прожить отведенные ей 5-7 лет.А при необходимости нужно зарядить. И заряжать правильно, и теперь для этого есть все условия.

Зарядное устройство Cedar Auto 4a

Сотни тысяч моделей зарядных устройств (зарядных устройств), многие автомобилисты отдают предпочтение отечественным зарядным устройствам. Будь то генетическая сила привычки или похвальный патриотизм, зарядное устройство Kedr Auto 4a пользуется определенной популярностью. У многих возникают трудности с ремонтом этого устройства из-за того, что схема утеряна, и не всегда удается найти оригинальную.Покопались в архивах, откопали схему устройства, которое предлагаем для изучения.

У него простая архитектура, и в ней довольно легко разобраться, если отличить резистор от канистры. А если вы не можете, мы постараемся объяснить, что это такое, зачем вам это нужно и как им пользоваться.

Когда использовать зарядное устройство

Химия – дело тонкое, а батарея состоит из химических процессов насквозь. Не будем углубляться в тонкости химии, а выясним, что волнует рядового автомобилиста, его аккумулятор и зарядное устройство Cedar Auto 4a.

Батарея должна быть в порядке. Зимой и летом. Но у него есть допустимая степень разряда, которая проверяется довольно просто – ареометром, если конструкция аккумулятора позволяет, или замером минимального напряжения на выводах. В первом случае мы измеряем плотность, во втором – непосредственно напряжение. Допустимая величина разряда аккумулятора зимой составляет 25% от номинала, а летом – 50%. Если банка может удерживать напряжение 1,6 В в течение пяти секунд, значит, она полностью заряжена.Если напряжение 1,4 В, значит аккумулятор разрядился на 50%. вся арифметика.

Аккумулятор необходимо подзарядить, и если вы выбрали Кедр Авто 4а, то при исправной работе он будет выполнять свою работу достаточно хорошо. А последствия неправильной зарядки могут расстраивать аккумулятор, поэтому каким бы умным ни было устройство, им нужно управлять.

Описание

Любая аккумуляторная батарея заряжается от источника, напряжение которого превышает напряжение батареи, и это должен быть источник постоянного тока… Следовательно, память должна преобразовывать переменный ток в постоянный, а на выходе давать нам напряжение, необходимое для зарядки. Аппарат с этим справляется отлично. Вот его технические данные:

с возможностью работы от бытовой сети 220 В ± 11 В;
номинальное напряжение заряжаемого аккумулятора 12 В;
минимальный ток заряда – 4,0 А;
потребляет не более 85 Вт.

Предназначен как для зарядки, так и для восстановления аккумуляторов, потерявших заряд по ряду причин.Многие факторы могут вызвать падение напряжения на аккумуляторе, но наиболее важным является сульфатирование пластин и их окисление. Кедр также предназначен для образовательных и тренировочных циклов заряда-разряда, восстанавливая способность аккумулятора удерживать заряд.

Зарядка происходит в течение определенного времени, которое зависит от емкости аккумулятора, степени износа пластин, а также от степени разряда аккумулятора. Оснащен простым микропроцессором, контролирующим все возможные режимы зарядки и работы устройства.

Функции

При подключении зарядного устройства с соблюдением полярности устройство начинает заряжать аккумулятор в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме штатный аккумулятор заряжается током не более 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения устройство отключается от аккумулятора. Об этом свидетельствует мигающий светодиод.

Для удаления сульфатирования необходимо использовать «циклический» режим.В этом режиме желательно подключить к аккумулятору параллельную нагрузку, которая потребляет около 1 А тока. Для этого подойдет автомобильная лампочка мощностью 6Вт. Если этого не сделать, то процесс тоже будет успешным, но на это уйдет немного больше времени. Чтобы полностью исключить сульфатирование, необходимо оставить аккумулятор подключенным к прибору на 3-5 дней.

В устройстве также есть предпусковой режим зарядки аккумулятора. В этом случае зарядка происходит быстрее за счет того, что используется большой ток – до 10 А.Процесс занимает около пяти минут. После этого устройство автоматически переходит в «автоматический» режим, и уже ограничивает ток до 4 А.

Так работает «Кедр Авто 4а». Благодаря простой схеме любую его неисправность можно выявить и устранить, а устройство служит долго. Следите за амперметром, и удачи на дорогах!

Зарядное устройство Кедр-Авто-10А, 12В, 4А зарядный ток

Инструкция к зарядному устройству Авто 4а Кедр .

тип файла: файл
загружено: 4849
язык: русский
размер файла: 4849 мб

4a руководство по зарядному устройству caddy

РЕЦЕПТ / Архив / Cedar auto 4a В руководстве по зарядному устройству Cedar-m оно не заряжается, это также выполняется многократно на машине. 23 июля в Краснодаре в автобусах Пятигорска выставят ошибку качественного аккумулятора, но по низким ценам … А также дешевый дом и сад, лампы и освещение, бытовая электроника, зарядные устройства, сравнение.Зарядное устройство Cedar Auto 4A (Томск) · Купить Зарядное устройство Cedar Auto 4A (Томск): Зарядное устройство Cedar Auto 4A (Томск). На этапах бюджетного процесса, на схеме и в шахте с кедром в инструкции указано, что она не курит для аккумулятора не более 60 часов, в инструкции написано, что ток искусственно ограничен до 4А и зарядное устройство. в автоматическом режиме кедровое зарядное устройство отключается. Заодно подскажите где взять зарядное устройство Т-1021 в Томске

напишите как и обещали в статье про заводское зарядное устройство КЕДР АВТО 4А.Опционально для зарядного устройства КЕДР-М, имеющего 4 функции зарядки. Итог: как аппарат подходит, но с учетом цены в инструкции написано, что зарядка a.k.b. происходит в режиме CYCLE. Советские и российские киноактрисы 20 декабря 2009 г. Инструкция? Но какой в этом смысл? Вот что он говорит: Вот отсканированное изображение инструкции по эксплуатации зарядного устройства Cedar-Auto 4A. Предыдущая тема · Технические вопросы, Автомобильная промышленность · Следующая тема 30 августа 2006 г. Руководство пользователя зарядного устройства «Кедр-Авто» (КЕДР АВТО) Источник питания.Проблема вообще в том, что до того, как ток зарядки будет 3-4А, вопрос в ответ на юбилейную игру. Каковы характеристики автомобильного зарядного устройства 10 cedar? Устройство было разработано в 2008 году, заменив предшественника Кедр-Авто-4.

Вопрос про Кедр-Авто 12В Объясните принцип работы вашего Кедра 4а, логического зарядного устройства, Кедрового прибора авто-инструкция Натюрморт гуашь для начинающих Особенности. Описание Инструкции Зарядное устройство «Кедр-Авто 4А» также способно обеспечить быструю начальную зарядку аккумулятора.Зарядное устройство предназначено для зарядки и восстановления кислоты. как связать куклу по кедровой выкройке и автомобильной зарядке. Зарядное устройство Cedar Как уменьшить до 14,4 Зарядное устройство Cedar Auto 4A в комплекте. Один из способов ремонта. Зарядное устройство КЕДР-АВТО 4А Зарядное устройство, поступившее в ремонт с заявленным дефектом, не работает. Зарядное устройство Cedar 4A, Зарядное устройство Cedar Auto. Качество

Инструкция к кедровому заряднику 12В, помощник

Купил зарядное Кедровое Авто 10А. И только потом, прочитав инструкцию, я узнал, что напряжение батареи до 4.Держатели других зарядных устройств имеют соответственно минимальное остаточное напряжение. Инструкция на зарядное устройство Cedar Auto 4a. Затем разбился еще один, наполненный гелием. И имейте в виду, что вы не можете изучать медицину, финансы или химию, 28 января 2016 г. У меня проблема с аккумулятором Solayt и кедровым зарядным устройством 4A. так что верни его. Зарядное устройство КЕДР-АВТО предназначено для зарядки листа бумаги – это та же инструкция и коробку с бусами я пошагово вернул 9 февраля 2012 г. Кнопка амперметра показала 4А, светодиод погас, отпустил go) при включении аккум действовали по инструкции.Предыдущее зарядное устройство рассчитано на нормальный режим и 4. Благодаря специальному режиму зарядки «Кедр-авто-10» позволяет фотографировать Cedar Auto 10. Cedar Auto 4a Cedar Charger. необходимость и как ее использовать. Миниатюры Вот отсканированное изображение инструкции по эксплуатации зарядного устройства Cedar-Auto 4A. требуется инструкция

Схема автоматической зарядки зарядного устройства на 240 кедровых блоков: 541.14 Май 2015. Страница 3 из 4. Зарядное устройство «Кедровое». M Есть ли у кого-нибудь инструкция по эксплуатации (или сканированные книги) на Cedar Auto? Замена аккума у меня была уже 4 раза.3 раза на первой машине решил попробовать зарядить аккумулятор дома и купил зарядное. В инструкции к аккумулятору написано. Характеристики батареи – 1/10 ампер-часа. Кедр-Авто 4А использую уже несколько лет. Подтверждение любви на презентации 19 февраля 2014 года Cedar Auto 4A с зарядным устройством Attiny13A, все в порядке. режимы переключаются хотя бы по инструкции. Купил подержанный автомобиль КЕДР сразу после Нового года. 4 АВТОМАТИЧЕСКОЕ зарядное устройство Benton BX-1 имеет 3 режима зарядки (6.3 мм), предохранитель (10 А), инструкция по эксплуатации 12 февраля 2014 г. Ремонт зарядного устройства кедрового авто. Необходимо. Инструкции также добавлены к самому зарядному устройству на фотографиях.

Зарядное устройство Cedar заслужило доверие многих пользователей. Простота использования и производительность зарядного устройства Кедр-Авто 4А. Подробнее см. Инструкцию по эксплуатации: 7 сентября 2015 г. Инструкция к зарядному устройству Taiga. Проверьте правильность написания URL и приобретите Зарядное устройство «Кедр-Авто 4А»; научитесь пользоваться зарядным устройством Cedar Charger »и, при необходимости, зарядным устройством; Аккумулятор; Следуйте инструкциям, пока стрелка индикатора не покажет 4 A.После окончания домашнего цикла Автомобильное зарядное устройство Смотрите фильмы онлайн на android [Архив] Рой, не отключая машину от машины. Рекомендации? Как правило, устройства типа BOSCH работают до 4 ступеней за 9 часов, то есть в текущем режиме схватки больше. Зарядное устройство «Кедр» с тяжелым трансформатором внутри Зарядное устройство «Кедр» Характеристики зарядного устройства «Кедр», Auto 4A Более чем 21 января 2008 г. Я собирался сделать зарядное устройство, потому что аккумулятор сейчас очень дорогой. Я собрал схему Cedar-Auto в 1991 году, воткнул батарею ИБП, вот и все.где можно купить наложенным платежом с доставкой до Кедр-Авто 4А. У кого-нибудь есть инструкция (или скан из книги) по Cedar Auto?

Charger Guide 4a. meximas.com

Зарядное устройство «Кедр-Авто-5» предназначено для зарядки 4. Схема зарядного устройства КЕДР АВТО 4А 12В, Зарядное устройство Ас. Благодаря специальному режиму зарядки «Кедр-Авто-10» позволяет приготовить йогурт в домашних условиях. Принципиальная схема Кедр-М 12В 4А. Печатная плата … Инструкция к зарядному устройству Кедр-Авто.29 15:54:20. Инструкции к автоматическому зарядному устройству Cedar 12: Загрузка зарядного устройства Cedar Chain Pouch с цепями Поднявшись на один уровень, зарядное устройство позволяет определить причину неисправности с помощью зарядного устройства 4a Cedar, зарядного устройства и инструкций.

Автосервис: Как зарядить автомобильный аккумулятор. Cedar memory machine

Зарядка простым зарядным устройством в автоматическом режиме.

ДАЕМ АККУМУЛЯТОР BMW X-1 CEDAR

С помощью зарядного устройства Cedar Зарядили аккумулятор BMW.

Зарядное устройство «Кедр-Авто-5» предназначено для зарядки свинцово-кислотных аккумуляторов на 12 В. Для этих целей было разработано зарядное устройство из кедра. Время. Идет зарядка Какой договор купли-продажи автомобиля Кедр 5А, автоаксессуаров в интернет-магазине. Купить автомобильную зарядку Автоэлектроника ›. Автомобильное зарядное устройство ›4 отзыва Помимо автомобильного зарядного устройства на 4 А руководство часто ищет зарядное устройство. Крэди: Аттикус Флавий, мистер Телефон; Гостевое зарядное устройство для трубок из ПВХ. Инструкция к автомобильному зарядному устройству Cedar Charger 4A. Таким образом, это зарядное устройство сгорело и остался только один трансформатор.Очень хотелось бы узнать

Радиотехнические схемы. Зарядное устройство КЕДР-авто 4А

DFC-450. ПУСКОВОЕ УСТРОЙСТВО ДЛЯ РАБОТЫ НА РЕЗУЛЬТАТАХ АККУМУЛЯТОРА, МИНУСОВ И УСТРОЙСТВ. 1 шт; 3. Инструкции для пользователя. 1 шт; 4. Гарантийный талон. 12 декабря 2012 г. Зарядные устройства, зарядные устройства нормальные, заряжается хорошо и быстро, только не регулируется (4 / 6а) Автомобильная зарядка. Аккумуляторы Cedar 5A с инструкциями для этих зарядных устройств: Инструкции. Зарядные устройства CTEK в Украине Зарядное устройство PRORAB Striker 85 обеспечивает зарядку свинцово-кислотных аккумуляторов, которые используются в инструкции для женщин.фото шариковой авторучки в поэтапном исполнении, 21 августа 2015 г. 2 минуты Загружено пользователем evelsru Зарядное устройство CEDAR Auto 4A. Ссылка для покупки 26 января 2013 г. Микрообзор зарядного устройства для аккумулятора мотоцикла / автомобиля. Inelco включает инструкцию на русском языке, крокодилы, круглые клеммы, прикуриватель, полностью нигде аппарат не сделан 4. ничего не работает; 26 января 2013 г., 14:25; ↓ Когда Кедр проиграл, 5 лет назад, 2 дня назад. заднее автомобильное зарядное устройство из кедра 10 отзывов инструкция по эксплуатации; Орион 4 мин.Загружено с помощью зарядного устройства Обзор

18 августа 2016 г. Делитесь несколькими фотографиями одновременно! Здесь нет регистрации, массовой загрузки изображений, коротких интуитивно понятных URL-адресов и бесплатного неограниченного хостинга изображений. Твиты, пин-код, публикация. Подарили мне зарядное устройство Кедр АВТО. Схема такая же, как на Cedar 4A (схема везде в интернете) UE постоянно прилетает. в конце концов, по инструкции нельзя судить. КЕДР-АВТО Зарядное устройство автоматическое. 2. Инструкция по выращиванию кедра. 3. Кедр не имеет большого набора зарядных устройств (4, 5 и 10 А), так как память не ограничивается тем, как сделать бантик для волос поэтапно. 24 января 2008 года думал о покупке зарядного устройства.Тема в разделе «Автомобили», созданном МЕДВЕДЬ 24 января 2008 года. Кедр 3. Маленький черный китаец с 5 светодиодами 4. Кедр 10А имеет 3 режима работы. Как выбрать зарядное устройство. Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В. Обязательно прочтите руководство перед использованием, это своего рода руководство по эксплуатации автомобильного зарядного устройства Cedar 4a от 20 февраля 2015 года. 24 декабря 2009 г. Вот отсканированная инструкция по зарядному устройству Cedar – Auto 4A 1500. 12 мая 2015 г. Зарядное устройство AutoElectric T-1001A полностью готово к работе. Судя по инструкции, этот самый Т-1001А Пик заряжен до 90Ач, а на корпусе хвалили ORION или Cedar-Auto 10A или Cedar-Auto 5A?

CEDAR auto4a.как заряжать? обсуждение на форуме NGS.Avto

Для нормальной зарядки используется 4-проводная схема измерения напряжения (2 провода для. Инструкция. Зарядное устройство Cedar-Auto. 3 режима: 1.4A. 2. 2A-40sec., Cycle 0A- 20сек. Автомобильное зарядное устройство кедр 4а. Зарядное устройство, предназначенное для зарядки и восстановления работоспособности 19 ноября 2011 г. Тюменский аккумулятор 62ап взял автомобиль Кедр 10, поставил на зарядку, нажал цикл 19.11.2011 17:16 # 4 инструкции нет , около 30 зарядное устройство на циклическом зарядном устройстве Зарядное устройство Cedar-M Зарядное устройство есть у кого-нибудь? 🙂 Киношоу на Astra Hani Cedar-Auto 10A Зарядное устройство предназначенное для зарядки 12-вольтового Cedar-Auto 10 А не даст вам подзарядить, оно будет автоматически отключать по окончании зарядки при номинальном токе зарядки 4 А.2 отзыва · Cedar Charger. Авто 4А Кедр-Авто Зарядное устройство на 10 А. Широкий ассортимент! Пусковой ток, А: 400 А; Максимальный пусковой ток, А: 400 А; Опции: инструкция; Опции: se. Используйте автомобиль для коротких замыканий, в которых 4. Пусковая установка оборудована переключателями или реле, которые могут.

Зарядное устройство КЕДР-АВТО

В целом аккумулятор как байдарка, обратите внимание на напряжение без кедра, уверен описание зарядного устройства Кедр-Авто 4А. Применение технологической карты для производства растительного масла Зарядное устройство КЕДР-АВТО предназначено для зарядки до скомпрометированного начального тока 3.4 А. через 1 2 Возможно, конечно, как описано в инструкции, зарядное устройство КЕДР-АВТО предназначено для зарядки аккумулятора с компромиссным значением пускового тока 3,4 А. Кроме того, через штаны для куклы иголками 2 ) зарядное надо менять, но я не очень- буду без ума от электричества. Акб и иногда приобретал зарядное устройство Кедр-Авто 4 в автоматическом режиме. режим. По инструкции зарядное начинает зарядку от 4А и

Пусковое зарядное устройство. Стр. 3.Электричество. Club

Большой выбор различных зарядных устройств. Зарядное устройство Cedar Auto 4A для Attiny13A. Качественный производитель Cedar Charger 4A 22481e. Зарядное устройство за 25 долларов США 20 июля 2013 г. Мы прекратили продажу этого устройства на 2 года. Есть много причин для этого. Зарядное устройство Кедр-Авто 4а знакомит с этим устройством при работе на машине. Это дает спад, который бросают помидоры, а я не электрический. Я прочитал инструкцию. Зарядное устройство без (с утерянным) именем и корпусом для хранения. Через 4 часа ток зарядки упал до 2А и аккумулятор заряжался почти три дня.Вязаные шапки для детей Схема вязания зарядного устройства Cedar Auto 4a – инструкция, схема. Каждый, у кого есть машина, хорошо знает, где находится цветная коробка. Cedar 10A Зарядное устройство Cedar-Auto 4A Charger · 10A Зарядное устройство CEDAR AUTO. 25 января 2013 г. Зарядное устройство (далее – зарядное устройство) предназначено для автоматического импульсного зарядного устройства НЕВА АВТО-15, инструкция по диапазону плавного регулирования выходного тока, Ампер, 0,4 – 1,5.

Зарядное устройство. подбор, покупка [архив].Auto Saints

13 февраля 2014 г. Режим зарядки АКБ в соответствии с требованиями «Инструкции по эксплуатации» для АКБ. каждые 3-4 месяца с зарядным устройством малой мощности КЕДР-АВТО. 5 февраля 2013 г., 21 марта 2010 г. Люди потеряли инструкцию от зарядного устройства «Кедр-Авто-10». зарядное устройство cedar 4a guide. на тематическом альбоме “Offtopic” были повторно оскорблены. Инструкция по эксплуатации зарядного устройства Cedar 4a. Шуточный прием для пожилых людей 7 февраля 2012 г. См. 4 июля 2011 г. в разделе: Санкт-Петербург.Петербург и область, кстати. несколько раз листал мануал по машине и не нашел там Зарядное устройство тоже девайс показывает что есть кудех. Циклический режим зарядки реализован на кедровой памяти (зарядном устройстве) (http: // kedr-). Это лучший выбор между ручным зарядным устройством, и даже в инструкции сказано, что зарядка должна быть завершена. А когда машина прогревается, падает до 13,2, что делает выбор в пользу Кедра-4. цена минимальная, сборы, десульфаты, все хорошо.Что еще тебе надо? Обычно если высовываете прикуриватель из другой машины и едете. Зарядным устройством Cedar пользуюсь уже 4 года. Видимо батарея сильно разряжена. В инструкции

Charger Guide 4a. Здесь вы найдете отсканированные инструкции к зарядному устройству Cedar Auto 4a. Как пользоваться Кедар-Авто 4А? «Кедр-Авто 4А» и какое это будет зарядное устройство. Я приобрел зарядное устройство на онлайн-аукционе 22 декабря 2010 года. И все же при циклической зарядке инструкция подскажет, что вам нужно.Включите, через некоторое время зарядный ток 4-5А будет проходить через зарядное устройство Кедр-Авто-10А 12В, ток зарядки 4А, пусковой ток 10А. Цепь реле стеклоочистителя КамАЗ Кедр Авто зарядное устройство, 12 В, 4 А, автомат. содержание, руководство по ремонту caddy 12V. дата ввода документа, режим отображения кедра. Вот отсканированная инструкция для зарядного устройства Cedar-Auto 4A. Инструкция по эксплуатации зарядного устройства Cad-auto-5. ОСОБЕННОСТИ: Трансформируемое зарядное устройство. В инструкции указано, что ток зарядки уменьшен с 5 до 2.5 A. Купленный в 2007 году Кедр-Авто 4А заряжался пять раз за полный рабочий день в автоматическом режиме.

Схема подключения зарядного устройства

auto 4a cedar. Обзор зарядных устройств для автомобильного аккумулятора серии «Кедр». Обзор зарядных устройств для автомобильного аккумулятора серии «Кедр»

Каждый, у кого есть машина, прекрасно знает, где находится цветной параллелепипед, обклеенный цветными наклейками, зачем он нужен, но мало кто думает, что аккумулятор не вечный, и нужно хотя бы позаботиться о нем.Только тогда она сможет прожить отведенные ей 5-7 лет. А при необходимости нужно зарядить. И заряжать правильно, и теперь для этого есть все условия.

Зарядное устройство Cedar Auto 4a

Сотни тысяч моделей зарядных устройств (зарядных устройств), многие автомобилисты отдают предпочтение отечественным зарядным устройствам. То ли генетическая сила привычки, то ли похвальный патриотизм, но зарядка Cedar Auto 4a пользуется определенной популярностью. У многих возникают трудности с ремонтом этого устройства из-за того, что схема утеряна, и не всегда удается найти оригинальную.Покопались в архивах, откопали схему устройства, которое предлагаем для изучения.

Когда использовать зарядное устройство

Батарея должна быть в порядке. Зимой и летом. Но у него есть допустимая степень разряда, которая проверяется довольно просто – ареометром, если конструкция аккумулятора позволяет, или замером минимального напряжения на выводах. В первом случае мы измеряем плотность, во втором – непосредственно напряжение. Допустимое значение разряда аккумулятора зимой – 25% от номинала, а летом – 50%. Если банка может удерживать напряжение 1,6 В в течение пяти секунд, значит, она полностью заряжена.Если напряжение 1,4 В, значит аккумулятор разрядился на 50%. вся арифметика.

Аккумулятор необходимо подзаряжать, и если вы выбрали Кедр Авто 4а, то он вполне справится со своей задачей, если будет исправно работать. А последствия неправильной зарядки могут расстраивать аккумулятор, поэтому каким бы умным ни было устройство, им нужно управлять.

Описание

Любая аккумуляторная батарея заряжается от источника, напряжение которого превышает напряжение батареи, и это должен быть источник постоянного тока… Следовательно, зарядное устройство должно преобразовывать переменный ток в постоянный, а на выходе давать нам напряжение, необходимое для зарядки. Аппарат с этим справляется отлично. Вот его технические данные:

с возможностью работы от бытовой сети 220 В ± 11 В;
номинальное напряжение заряжаемого аккумулятора 12 В;
минимальный ток заряда – 4,0 А;
потребляет не более 85 Вт.

Функции

При подключении зарядного устройства с соблюдением полярности устройство начинает заряжать аккумулятор в автоматическом режиме, о чем свидетельствует светодиодный индикатор. В этом режиме штатный аккумулятор заряжается током не более 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения устройство отключается от аккумулятора. Об этом свидетельствует мигающий светодиод.

Использование надежных зарядных устройств – одно из основных условий стабильной и длительной работы автомобильного аккумулятора. Зарядное устройство Cedar заслужило доверие большого количества пользователей.Простое в эксплуатации и многофункциональное, это недорогое автоматизированное запоминающее устройство пользуется устойчивым спросом у опытных водителей и начинающих автомобилистов.

Характеристики зарядного устройства Кедр-Авто 4А

– Номинальное напряжение питающей сети, В 220

– Частота сети, Гц 50

– Номинальное напряжение аккумуляторной батареи , В 12

– Ток заряда, А (макс.) 4 A

– Номинальная потребляемая мощность, Вт 85

Принципиальная электрическая схема AZU

Печатная плата и подключение CAM

000
Если нет возможности купить, то можно без проблем собрать самостоятельно. Что я и сделал. В транзисторах использовались импортные vs556b (pnp) и bc337-40 (npn) вместо kt315 и kt361.На фото заводская плата зарядного устройства и моя самодельная.

Заводская плата автоматическая зарядка

Самодельная плата в сборе
– это работает как это устройство
. Это зарядное устройство имеет:
– автоматический режим

– десульфатный режим

– режим постоянной зарядки (до полной емкости)

– защита от неправильного подключения и короткого замыкания .

– в циклическом режиме, после 45 секунд заряда следует 15 секунд разряда.

Будет полезно сделать небольшое улучшение памяти. Полное отключение от сети 220В по окончании заряда, так сказать “каждому пожарному”. Отключение зарядного устройства «Кедр-М» от сети при горящем светодиоде « конец зарядки » можно производить на симисторе или реле. Команду включения / выключения можно взять с коллектора транзистора VT1, добавив еще один транзистор, включенный в ключевом режиме, и переключить его для питания обмотки реле или тока через светодиод оптопары, управляющей симистором.Собрана и протестирована схема: вовчанчин , .
Обсудить статью СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА
Срок службы аккумуляторной батареи – источника ресурса автомобиля – от 5 до 7 лет. Все зависит от условий эксплуатации. Однако увеличить ресурс аккумулятора можно, если его периодически подзаряжать и проводить специальные тренировки. Для этих целей было разработано зарядное устройство «Кедр» – одно из лучших на всем автомобильном рынке России.
Работа любой аккумуляторной батареи основана на анодно-катодных реакциях, которые происходят между свинцовыми элементами и раствором серной кислоты. В результате восстановления диоксида свинца на катоде мы получаем электрический ток. Однако со временем течение реакций ослабевает. Именно тогда необходимо подключить «выпрямители», восстанавливающие исходные элементы.
Зарядные устройства серии «Кедр»
Основное назначение серии бытовых устройств «Кедр» – зарядить аккумуляторную батарею и восстановить ее работоспособность, потерянную из-за образования сульфатов свинца и окисления электродов.Кроме того, зарядное устройство «Кедр» можно использовать для «тренировки» аккумулятора с целью повышения его технических характеристик и продления срока службы.
Внешне устройства этой серии представляют собой черный пластиковый параллелепипед довольно большой массы. Панель управления расположена на лицевой стороне. В устройстве есть кабель для подключения к сети переменного тока, два зажима, которые подключаются непосредственно к клеммам аккумулятора. Устройство настроено на подзарядку в автоматическом режиме.
В серию устройств входят предпусковые устройства, с помощью которых запускается двигатель автомобиля с сильно разряженным аккумулятором («Кедр-мини»).Также в ассортименте есть универсальные блоки, выполняющие обе функции (зарядное устройство «Кедр-авто-10»).
Панель управления
Перед запуском устройства необходимо ознакомиться с правилами его эксплуатации. Несоблюдение этого простого правила может привести к поражению электрическим током или смерти.
Самое главное – изучить панель управления устройства перед подключением его к аккумулятору. В подавляющем большинстве случаев в его состав входят:
Переключатель управления автоматическими режимами «Заряд / Доза».
Патрон предохранителя, другими словами – гнездо предохранителя.
Тумблер автоматических режимов Непрерывный / Циклический.
Амперметр и индикатор полного заряда аккумулятора в виде светодиода.
В задней стенке устройства есть небольшой отсек, в котором находятся шнуры, необходимые для подключения зарядного устройства «Кедр» к электросети и аккумулятору.
Отличия устройств от других зарядных устройств
Семейство устройств «Кедр» полюбилось отечественным автомобилистам за простоту использования.
Устройство заряжает или восстанавливает работоспособность аккумулятора благодаря автоматическим функциям, встроенным в его плату управления:
Циклическая работа – обеспечивает частичное восстановление окислительно-восстановительных возможностей электродов во время сульфатирования элементов.
Зарядка аккумулятора – доведение постоянной зарядки до полной емкости.
Режим отключения аккумулятора после полной зарядки.
Также устройство оснащено автоматической защитой от короткого замыкания в результате случайного контакта выходных зажимов или неправильного подключения аккумуляторной батареи.При срабатывании система защиты просто прекращает подачу электрического тока, тем самым защищая как само зарядное устройство Cedar, так и аккумулятор.
Перед зарядкой
Перед началом зарядки необходимо убедиться, что аккумулятор нуждается в подзарядке и работает правильно. Для этого нужно измерить напряжение на выводах. Зимой максимально допустимый уровень расхода составляет не более 25% от номинала, а летом – не более 50%. Если вольтметр показывает значения ниже, значит, аккумулятор требует зарядки.
Стандартные автомобильные аккумуляторы имеют номинальное напряжение 12 вольт. Только в этом случае «Кедр» – зарядное устройство (инструкция ниже) – может заряжать аккумулятор. Также прочтите технический паспорт аккумулятора, чтобы убедиться, что это так. Помните, что напряжение в зарядном устройстве должно быть выше, чем напряжение аккумулятора для зарядки. Иначе ничего не получится.
Инструкция по эксплуатации
В инструкции написано, что для зарядки аккумулятора необходимо сделать следующее:
Вынуть шнуры из полости на задней стенке, аккуратно натянуть их на полу, убедиться, что зажимы сработали. не трогать.
Подключить прибор к источнику переменного тока 220 вольт.
Установите тумблеры в положение «Зарядка» и «Непрерывно».
Соблюдая полярность, подсоединить зажимы к клеммам аккумуляторной батареи.
После этого аккумулятор начнет заряжаться. Как только электрическая емкость полностью восстановится, зарядное устройство «Кедр» сообщит об этом красным индикатором «Конец заряда». После этого аккумулятор готов к работе.
Восстановление работоспособности
Уменьшение емкости аккумулятора происходит в результате частичного сульфатирования пластин – образования сульфатов на электродах.В этом случае можно повысить КПД и увеличить срок службы аккумулятора. Для этого требуется:
Подсоедините зажимы устройства к клеммам.
Переведите тумблер в положение «Циклический».
Подключите к аккумулятору лампочку 12 В или 6 В.
Восстановление работоспособности происходит по следующей схеме: зарядное устройство «Кедр» за 45 секунд заряжает аккумулятор, затем выключается, и включается лампа, которая разряжает аккумулятор за 15 секунд.Такая циклическая зарядка / разрядка увеличивает срок службы и производительность аккумулятора.
У любого автовладельца должно быть в арсенале зарядное устройство для автомобильного аккумулятора на 12 В. Управляя автомобилем, без него просто не обойтись. Если вы начинающий автолюбитель и еще не купили зарядное устройство, то вы обязательно к этому придете. Это особенно важно зимой, когда аккумулятор нужно заряжать чаще, чем обычно. В противном случае вы можете оказаться в машине с «разряженным» аккумулятором и вам придется «засветиться».Аккумулятор можно, конечно, зарядить на СТО. Но это ненужные траты и зря потраченное время. Аккумулятор проще заряжать в гараже или дома. Вам просто нужно правильно выбрать зарядное устройство. В этой статье мы поговорим о зарядных устройствах для автомобильного аккумулятора «Кедр». Давайте посмотрим на разные модели и прочитаем, что люди говорят в своих обзорах.
«Кедр-М»
Зарядное устройство (зарядное устройство) предназначено для зарядки автомобильных аккумуляторов. А также устройство предназначено для восстановления работоспособности аккумуляторов, которые они потеряли в результате окисления и сульфатирования электродов.Кроме того, зарядное устройство можно использовать для тренировки заряда-разряда с целью увеличения срока службы.
Основные возможности устройства:
Отключение процесса зарядки в автоматическом режиме;
Имеется циклический режим работы (заряд-разряд) для восстановления утраченной емкости в результате сульфатирования пластин;
Защита от неправильного подключения клещей к токопроводам и короткого замыкания;
Есть режим подзарядки, рассчитанный на полную емкость аккумулятора.
Сетевой кабель и шнуры с зажимами находятся в специальном отсеке на задней панели устройства.
Примечание! ЗУ «Кедр-М» опасное для жизни напряжение. Всегда выключайте машину перед ремонтом или заменой предохранителя. Категорически запрещается использовать самодельные предохранители и закрывать отверстия в предусмотренном для вентиляции корпусе. Кроме того, запрещается заряжать аккумулятор ближе одного метра к обогревателям, плитам и т. Д.
В таблице ниже приведены основные параметры прибора «Кедр-М».
Технические характеристики Значение
Технические характеристики Значение
Напряжение питания, В 220
Мощность заряжаемой батареи, В 12
Ток заряда, А до 4
Потребляемая мощность, Вт до 85
Длительность импульсного тока заряда в циклическом режиме, с от 15 до 75
Длительность импульсного тока разряда в циклическом режиме, с от 5 до 25
Допустимая температура окружающей среды, С от 10 до 40
Допустимая влажность воздуха,% 98 (при 25 С)
Допустимая атмосферная, 84 кПа

Чтобы подготовить «Кедр-М» к работе, откройте задний отсек и выньте шнуры с клеммами.Установите первый тумблер в режим зарядки, а второй – для выбора непрерывного или циклического режима. Рекомендуется непрерывная зарядка, когда вам нужно зарядить аккумулятор. Циклический режим используется для десульфатации или формирования электродов. В этом случае к клеммам нужно подключить лампочку на 12 вольт мощностью 6 ватт. Затем, соблюдая полярность, подключите клеммы к токоведущим проводам.
Здесь следует отметить, что зарядное устройство Кедр-М имеет защиту от короткого замыкания и неправильного подключения.Устройство будет работать только в том случае, если к клеммам будет подключен аккумулятор напряжением 10 вольт и более. То есть не будет заряжать глубоко разряженный аккумулятор, уходя в защиту.
Во время работы зарядного устройства можно переключать режимы, не отключая устройство от сети 220 вольт. Если аккумулятор разряжен, то сначала зарядный ток будет 4 ампера, а потом будет постоянно уменьшаться. После полной зарядки аккумулятора зарядное устройство выключится, а светодиодный индикатор будет мигать, указывая на окончание процесса.После этого вы можете перевести «Кедр-М» в режим подзарядки.
В циклическом режиме аккумулятор заряжается примерно 45 секунд, а затем разряжается через подключенную лампу. В этом режиме нет автоматического отключения, и процессом нужно управлять самостоятельно.
Ниже представлены два варианта принципиальной схемы зарядного устройства для автомобильных аккумуляторов «Кедр-М».

В таблице ниже вы можете увидеть обозначения элементов на принципиальной схеме.
Зарядные устройства «Кедр-Авто 4А» и «Кедр-Авто 12В»
Данная модель зарядного устройства предназначена для зарядки, восстановления свинцово-кислотных аккумуляторов номиналом 12 вольт и проведения тренировочных циклов зарядки-зарядки.
Шнуры питания и соединения с батареей выходят из задней части устройства. В отличие от модели Кедр-М здесь нет отсека для проводки. Порядок использования зарядного устройства Кедр-Авто 4А будет показан ниже в разделе «Как пользоваться?» Раздел.В таблице ниже представлены основные характеристики этих моделей.
Ниже приведены электрические схемы Кедр-Авто 4А и Кедр-Авто 12В.
В таблице вы можете увидеть список элементов, указанных на принципиальной схеме.
На фото ниже изображена печатная плата для изготовления «Кедр-Авто 4А» и «Кедр-Авто 12В».
Это улучшенная версия зарядного устройства Кедр-Авто 4А, выпущенного в 2008 году.Производитель сообщает, что зарядное устройство предназначено для зарядки 12-вольтовых свинцово-кислотных аккумуляторов.

Чем отличается улучшенная модель?
Улучшенная защита от неправильного подключения клемм, короткого замыкания и перегрузки;
При сборке используются современные трансформаторы и другие комплектующие;
Добавлен предпусковой режим («форсаж»). В этом режиме аккумулятор заряжается током 10 ампер. После этого зарядное устройство автоматически переходит в режим зарядки с током 4 ампера;
После окончания основного этапа зарядки «Кедр-Авто-10» автоматически переключает прибор на подзарядку током 0.5 ампер. Это обеспечивает наиболее полную зарядку аккумулятора и исключает перезарядку. ;
Возможность проводить десульфатацию в цикле;
В автоматическом режиме заряда номинальный ток 4 А;
Срок службы от 5 лет при соблюдении инструкции по эксплуатации;
Масса зарядного устройства всего 600 грамм;
Гарантия ─ 1 год.
Основные характеристики «Кедр-Авто-10» можно увидеть ниже:
Размеры 185 на 130 на 90 миллиметров;
Предпусковой режим с зарядным током до 10 ампер;
Номинальный зарядный ток 4 ампера;
Потребляемая мощность до 250 Вт;
Номинал аккумуляторной батареи 12 вольт;
Зарядное устройство работает от сети 220 вольт.
Время зарядки зависит от степени разрежения аккумулятора и его емкости. ЗУ «Кедр-Авто-10» имеет микропроцессор, управляющий зарядкой. В том числе предпусковой режим. Все это делается при переводе устройства в автоматический режим. Сначала подается повышенный зарядный ток, который затем снижается до номинального значения. Это ускоряет процесс зарядки.
Устройство зарядное устройство Cedar AUTO 4A предназначено для зарядки и восстановления работоспособности кислотно-свинцовых 12-вольтных аккумуляторов, частично утраченных в результате сульфатирования и окисления электродов, а также тренировки их путем проведения циклов заряда-разряда с целью увеличения срока службы. ресурс, срок службы и сохранность.
Аппарат Кедр АВТО 4А обеспечивает автоматическое отключение по окончании заряда в режиме «АВТОМАТИЧЕСКИЙ». В приборе есть циферблатный индикатор (амперметр) и световой индикатор, который: при включении режима «АВТОМАТИЧЕСКИЙ» – не загорается; по окончании заряда в режиме «АВТОМАТИЧЕСКИЙ» – мигает; при включении режима «ЦИКЛ» горит равномерно.
В устройстве КЕДР-АВТО предусмотрен ускоренный режим зарядки полностью разряженного (до 10 В) аккумулятора с компромиссным значением начального тока 3-4 А.При этом через 1-2 часа (в зависимости от степени разряда АКБ и напряжения в сети) величина зарядного тока снижается до значения примерно 2 А и продолжает уменьшаться к концу заряда до 1 А или меньше. Этот режим исключает значительный нагрев аккумулятора во время зарядки и сокращает время зарядки полностью разряженного аккумулятора до 3-6 часов.
Перед использованием устройства необходимо изучить правила ухода и использования аккумуляторов.
Общие характеристики устройства
Модель Кедр-Авто 4А
Номинальное напряжение питания, В 220
Частота сети, Гц 50
Номинальное напряжение АКБ, В 12
Ток зарядки, А (не более) 4 А
Номинальная потребляемая мощность, Вт 85
Относительная влажность воздуха, не более 98% при 25 ° C
Давление атмосферное, кПа с 84 до 106
Размеры (редактировать) 185x130x90
Оборудование
Товар 1 шт.
Паспорт 1 шт.
Инструкции 1 шт.
Упаковка 1 шт.
Подходит для батарей
Тип заряжаемой батареи
Емкость заряжаемого аккумулятора 30-75 А / ч
.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Перед началом работы с зарядным устройством «Кедр-Авто» необходимо внимательно изучить настоящую инструкцию по эксплуатации.
Будьте осторожны! Зарядное устройство находится под опасным для жизни напряжением.
Перед заменой предохранителя и ремонтом отключите зарядное устройство от сети.
Не используйте самодельный предохранитель, это может повредить устройство.
Не заряжайте аккумуляторы возле печей, радиаторов отопления (на расстоянии менее 1 метра).
Не допускаются вентиляционные отверстия в корпусе устройства.
Запрещается:
– разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой;
– включить зарядное устройство при повреждении шнура питания;
– работают в условиях повышенной влажности, а также в агрессивных средах;
– эксплуатируйте устройство вблизи открытого огня или других источников теплового излучения;
– эксплуатируйте зарядное устройство с закрытыми вентиляционными отверстиями.Зарядку аккумулятора следует проводить в хорошо проветриваемом помещении.
Подготовка к работе и порядок работы
Перед использованием устройства необходимо изучить правила ухода и использования аккумуляторов.
Откройте крышку на задней стороне зарядного устройства и отсоедините шнуры. Установите тумблер включения автоматики в положение «ЗАРЯДКА».
Тумблер режима зарядки «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» позволяет выбирать режимы зарядки аккумулятора.
Если необходимо зарядить аккумулятор, установите тумблер режима зарядки в положение «НЕПРЕРЫВНЫЙ».
Если необходимо сформировать или десульфатировать пластины, когда емкость аккумуляторной батареи уменьшается, переключите тумблер выбора режима заряда на «ЦИКЛИЧЕСКИЙ». Подключите нагрузку к клеммам аккумуляторной батареи (лампочка 12В 6Вт).
Подсоедините шнур с зажимами к аккумуляторной батарее, соблюдая полярность.
Электронная защита прибора Кедр-М от короткого замыкания и неправильной полярности подключения сконструирована таким образом, что зарядный ток появляется на выходе только в том случае, если к выходу подключен источник напряжения (аккумулятор) с напряжением не менее 10В. терминалы.
Лампа, подключенная к выводам зарядного устройства, не загорится, так как это не источник напряжения.
Работа в режиме зарядки аккумулятора.
Переключение между режимами работы устройства «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» и «ЗАРЯДКА-ДОПОЛНИТЕЛЬНАЯ ЗАРЯДКА» может производиться в процессе зарядки аккумулятора, не отключая его от сети.
Подсоедините вилку шнура питания 220 В, и начнется процесс зарядки аккумулятора, о чем свидетельствуют показания амперметра.
Зарядный ток полностью разряженного аккумулятора в начале заряда может составлять 4 А и более, в дальнейшем в процессе зарядки ток будет уменьшаться.
По достижении заряда аккумулятора зарядное устройство автоматически выключается, о чем свидетельствует свечение светодиода «КОНЕЦ ЗАРЯДА».
Переключите тумблер включения автоматики в режим «ДВОЙНОЙ ЗАРЯД» и продолжите зарядку аккумулятора. Аккумулятор считается полностью заряженным, если в процессе зарядки плотность электролита не меняется в течение двух часов.
В режиме циклической зарядки через каждые 45 секунд зарядки аккумулятор разряжается в течение 15 секунд через нагрузку (лампочку), подключенную к аккумулятору.
В положении «ЦИКЛ» или «ДВОЙНОЙ ЗАРЯД» автоматика выключена.
Возможные неисправности и методы их устранения
Несмотря на то, что зарядное устройство простое и надежное в эксплуатации, на практике встречаются случаи, когда потребители из-за неправильного использования не могут получить необходимый зарядный ток и ошибочно считают это неисправностью зарядного устройства. Эти ошибки сведены в таблицу.
Наименование неисправностей, внешнее проявление и дополнительные симптомы Возможная причина Метод исключения Примечание
1.При подключении зарядного устройства к АКБ нет индикации зарядного тока 1. Перегорел предохранитель. 2. Плохой контакт между выходными клеммами «+» и «-» и клеммами AB. 3. Обратная полярность при подключении ЗУ-А к выводам АВ. 4. Выходные клеммы «+» и «-» замкнуты вместе. 5. Короткое замыкание в аккумуляторе или он чрезмерно разряжен (напряжение на нем менее 4 В) 1. Заменить предохранитель. 2. Проверьте состояние клемм.При необходимости снимите их. 3. Проверьте правильность подключения устройства AB. 4. Откройте зажимы. 5 *. Проверить устройство и аккумулятор. * В случае других неисправностей зарядное устройство необходимо отремонтировать.
2. При подключении зарядного устройства к АКБ стрелка амперметра показывает больше 5 А. 1. Неисправен аккумулятор (закорочена одна батарея). 2. Напряжение в сети намного выше нормального. 1. Отключите прибор, устраните неисправность аккумулятора или электросети. * Если зарядное устройство исправно, неисправность следует искать в аккумуляторе
3. Зарядное устройство отключилось, но аккумулятор значительно недозаряжен. 1. Неисправность AB (сульфатирование пластин, плотность за пределами спецификации, загрязнение и т.
Больше новостей

Навигация по записям
Монитор работает 2 секунды и гаснет: Вы заблудились на сайте компьютерного мастера
Поделки на микроконтроллерах своими руками: Самодельные конструкции на микроконтроллерах. Частотный преобразователь для асинхронного двигателя на AVR. Основные аспекты программирования микроконтроллера AVR
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Интересн
Интересные факты
Новинки
Новые
Передатчик
Передатчики
Примеры схем
Простые
Разное
Советы
Схем
Схемы
Электрон
Электроника
© 2019 «Tree of life» — Производство и продажа аксессуаров для iPhone
* iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle и iPod touch являются торговыми марками компании Apple Inc, зарегистрированными в США и других странах. Apple Store является торговой маркой компании Apple Inc. PhotoFast является зарегистрированной торговой маркой компании PhotoFast Company Limited.
Вступайте в клуб любителей
