УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ НА TDA7293

УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ НА TDA7293

    Непрерывные эксперименты и поиски новых схемных решений позволили создать весьма универсальный высококачественный усилитель мощности на базе уже “приевшейся” микросхемы TDA7293. Отличием от всех остальных схемных реализаций данный вариант усилителя позволяет использовать как неинвертирующее включение, так и инвертирующее. Кроме этого в усилитель введен регулятор, который позволяет плавно переходить из типового режима работы в режим источника тока управляемого напряжением (ИТУН) т.е. максимально согласовать усилитель с акустической системой и получить совершенно новый, более качественный звук.
    Широкий диапазон питающих напряжений делает возможным построение усилителя мощностью от 20 до 100 Вт, причем при мощностях до 50 Вт у микросхемы TDA7294 коф. нелинейных искажения не превышает 0,05%, что позволяет отнести усилитель на базе этих имс к разряду Hi-Fi.

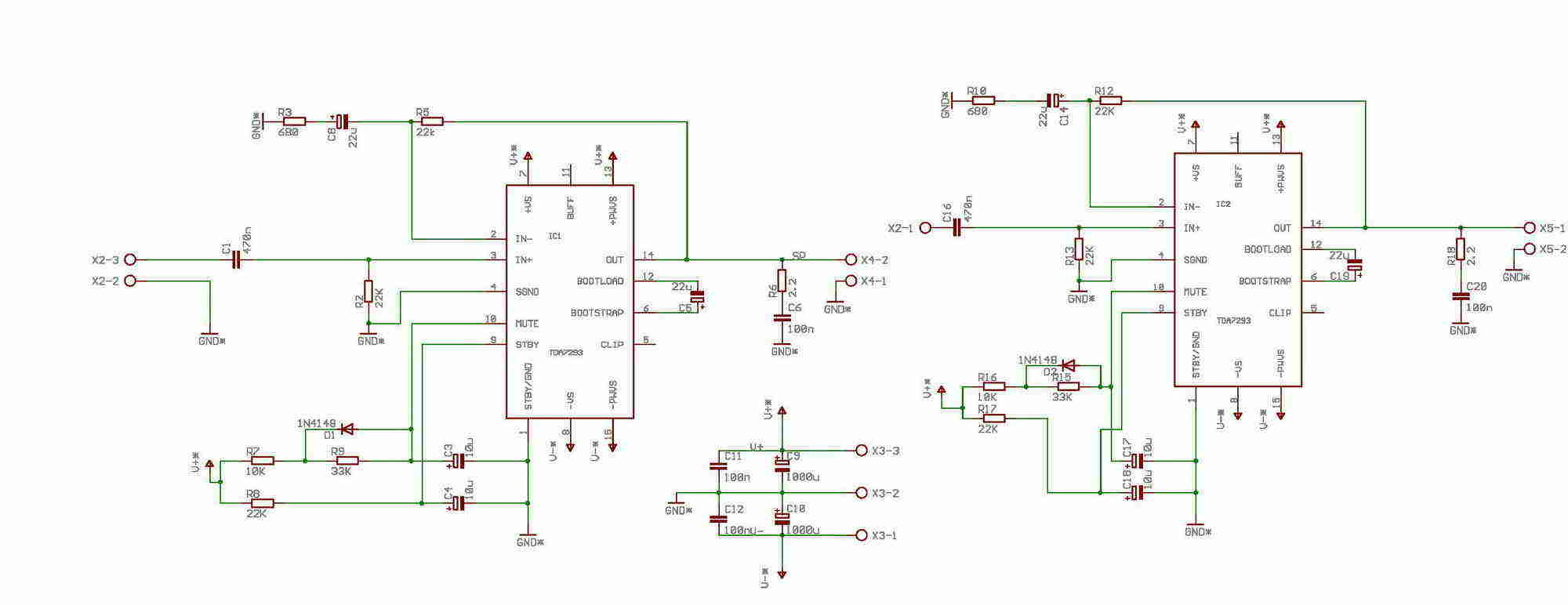

Принципиальная схема приведена на рисунке 1.

ПЕЧАТНАЯ ПЛАТА УСИЛИТЕЛЯ НА TDA7293


Рисунок 1.

Техническе характеристики усилителя мощности на микросхеме:



TDA7294

TDA7293

Напряжение питания

±10…±40 В

±12…±50В

Макс. выходная мощность на нагрузку 4 Ома при THD 0,5%

70 Вт (±27В)

80 Вт (±29В)

Макс. выходная мощность на нагрузку 4 Ома при THD 10%

100 Вт (±29В)

110 Вт (±30В)

Макс. выходная мощность на нагрузку 8 Ома при THD 0,5%

70 Вт (±35В)

80 Вт (±37В)

Макс. выходная мощность на нагрузку 8 Ома при THD 10%

100 Вт (±38В)

140 Вт (±45В)

THD при Pвых от 0,1 до 50 Вт в диапазоне 20…15000Гц

<0,1%

<0,1%

Скорость нарастания выходного напряжения

10 В/мкС

15 В/мкС

Сопротивление входа не менее

100 кОм

100 кОм

    Принципиальная схема схема включения усилителя мощности на м/с TDA7293 TDA7294 чертеж печатной платы прямое включение инверсное включение ИТУН источник тока управляемый напряжением характеристики усилителя на микросхеме TDA7293 TDA7294 описание УМЗЧ TDA7293. pdf TDA7294.pdf

    Как видно из характеристик усилители на TDA7294 TDA7293 очень универсальны и могут с успехом использоваться в любых усилителях мощности, где требуются хорошие характеристики УМЗЧ.

    Варианты включения приведены на рисунках 2…7. Обратите внимание на положение движка подстроечного резистора и наличие-отсутствие перемычки в правой части платы (чуть ниже середины).


Рисунок 2 – типовое не инвертирующее включение усилителя мощности.


Рисунок 3 – типовое инвертирующее включение усилителя мощности


Рисунок 4 – не инвертирующее включение с возможностью плавного перехода из типового режима
работы в режим ИТУН

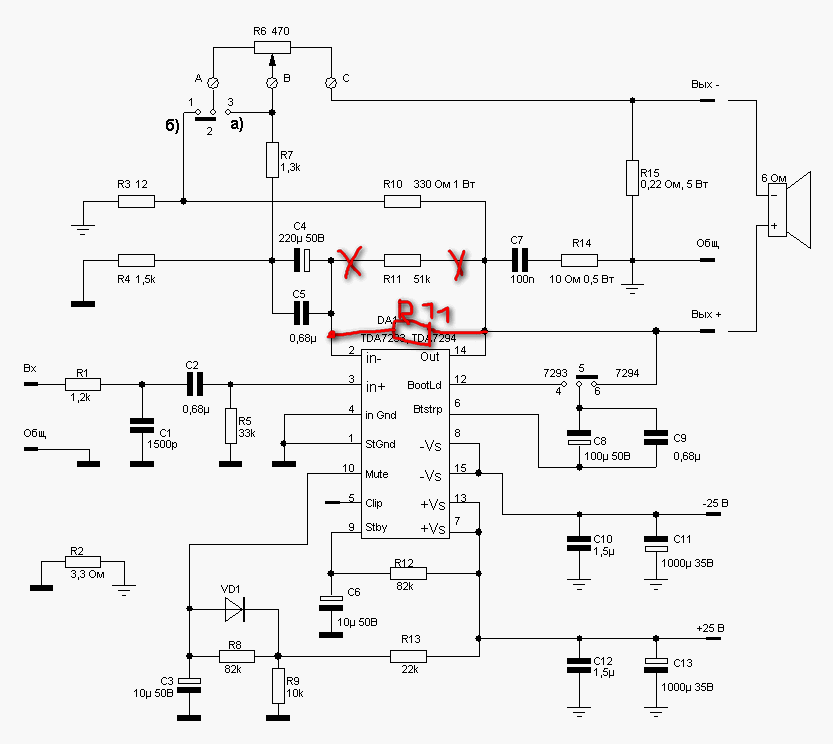

Рисунок 5 – инвертирующее включение TDA 7293 с возможностью плавного перехода из
типового режима работы в режим ИТУН

    Практическая польза режима ИТУН очевидна – это источник тока, управляемый напряжением.

Другими словами динамическая головка принимает участиве в формировании обратной связи усилителя, что значительно увеличивает качество звучания. Используя усилитель на TDA7293 в режиме ИТУН получается значительно перевесить отношение ЦЕНА-КАЧЕСТВО в пользу качества. Однако эта система не лишена недостатков – режим ИТУН рассчитан на работу с широкополосными динамическими головками. Если АС содержит две полосы, причем НЧ динамик не имеет дросселя в фильтре, то ИТУН работает боле-менее корректно. А вот при работе на трехполосную акустику TDA7293 в режим ИТУН переводить не следует – влияние большого количества установленный в АС конденсаторов и индуктивностей сильно усложняет правильную оценку реально протекающего через АС тока и в результате появляются сильные искажения сигнала.
    Однако ни кто не запрещает переводить данный усилитель мощности в комборежим – при работе в типовом режиме вращение подстроечного резистора добавлять влияние на ООС напряжения падения на токоизмерительном резисторе, добиваясь оптимального звучания и согласования TDA7293 и акустической системы.


Рисунок 6 – мостовая схема включения двух усилителей мощности


Рисунок 7 – схема параллельного включения двух усилителей мощности (только для УМ7293)


Рисунок 8 – внешний вид усилителя мощности на микросхеме TDA7293 (TDA7294)

    Остается лишь добавить, что есть некотрые доброходы, утверждающие, что микросхемы TDA 7294 в мост дают 200 Вт на 4 Ома или что TDA7294 может работать в параллельном включении. Подобная информация не имеет ничего общего с микросхемой TDA7294, поскольку такие мощности (200Вт) просто выведут микросхему из строя из за теплового пробоя, поскольку кристал просто не успеет отдать тепло даже на фланец микросхемы. Ну а попутать TDA7294 c TDA7293 конечно можно, но абсолютно не нужно, поскольку они хоть и стоят в одном технологическом ряду, но имеют ОЧЕНЬ сильные отличия.

Если у кого возникли сомнения по поводу написанного, то милости просим ознакомится с даташником на обе микросхемы и сделать поправочку на результаты многочисленых опытов.
    На рисунке 8 приведен внешний вид усилителя на микросхемах TDA7293 и TDA7294, а ниже ссылка на видео о том как самостоятено собрать этот универсальный усилитель мощности.

    PS Бесконечные баталии на тему какая из микросхем лучше (TDA7294 или LM3886) пока ни чем не закончились, на вкус и цвет – товарищей нет…



    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.




Адрес администрации сайта: [email protected]


НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

              СТРОКА ПОЛЬЗОВАТЕЛЬСКОГО ПОИСКА



Hi-Fi усилитель на микросхеме TDA7293

Самая новая и самая лучшая схема с детальным описанием и выбором компонентов находится здесь: Hi-Fi усилитель на микросхеме TDA7294.

Микросхема TDA7293 практически такая же, как и 7294 (она подробно описана здесь) и также позволяет собрать очень приличный hi-fi усилитель. Но не совсем, а немного лучше. В отличии от 7295 и 7296, которые являются следствием разбраковки 7294, 73-я микросхема сделана несколько по-другому. То ли это следующая, более совершенная модификация; то ли 7294 — это упрощенная версия 73-й… Это знают только производители, но тщательно скрывают.

Во всяком случае, судя по даташиту, некоторые параметры 7293 несколько лучше, чем у 7294. Пусть и мелочь, а приятно. Например, чуть выше напряжения питания:

Сопротивление нагрузки, ОмМаксимальное напряжение питания, В
429
633
837

Кроме того, микросхема имеет несколько другую внутреннюю структуру — в нее добавлены блоки, отсутствующие в TDA7294. Причем, что очень приятно, сохранена полная совместимость по выводам с микросхемой TDA7294, что обеспечивает их взаимозаменяемость (вместо 7294 всегда и везде можно применять 7293; а вот вместо 7293 можно применять 7294 только там, где не используются ее отличительные особенности):

  1. Отключение звука при превышении температуры без отключения микросхемы (переход в режим Mute).
  2. Clip Detector, сигнализирующий об ограничении (клиппинге) сигнала.
  3. Буферный усилитель для вольтодобавки.
  4. Цепи для параллельного включения двух (или больше) микросхем.

Подробнее об этих вещах:

1. Если TDA7294 просто отключается, когда ее температура превышает 145 градусов, то в 7293 отключение производится в два этапа: сначала при температуре 150 градусов микросхема переходит в режим Mute, т.е. только лишь отключает звук, чтобы остыть. Если же нагрев продолжается, то при температуре 160 градусов происходит отключение всей микросхемы (я так полагаю, что это режим SdtBy). То есть, управление более гибкое, и максимальная рабочая температура выше на 5 градусов.

2. Процесс ограничения сигнала (клиппинг) вызывает изменение напряжения на выводе 5 микросхемы, причем эта цепь достаточно чувствительна, чтобы сигнализировать вовремя, когда перегрузка еще не велика. Про работу этой цепи я напишу отдельно.

3. Работа цепи вольтодобавки объясняется в описании усилителя на TDA7294. Ее недостаток в том, что напряжение для подпитки микросхемы отбирается прямо с выхода усилителя. Т.е. к выходу помимо нагрузки подключается еще дополнительный шибко нелинейный потребитель, отбирающий выходной ток. Пусть этот ток имеет не очень большую величину, но если требуется получать коэффициент гармоник порядка 0,005%, то этот ток должен составлять 0,001% от выходного. А это не так. В 7293 между выходом усилителя и цепью вольтодобавки включен буферный усилитель. При этом ток, отбираемый от выхода снижается во много раз, как и влияние цепи вольтодобавки на качество звучания (т.е. поисходит как бы разделение труда — для нагрузки свой усилитель, для вольтодобавки — свой).

4. Для увеличения выходного тока, микросхемы можно соединить «параллельно». Причем если использовать обычное настоящее параллельное соединение, то получится плохо: из-за того, что микросхемы хоть чуть-чуть отличаются друг от друга, они и работать будут по-разному, неизбежные при этом фазовые (и еще какие-нибудь) сдвиги ухудшат и звучание, и режим работы микросхем. Здесь же правильнее говорить не «параллельная работа», и даже не «совместная». В английском варианте это называется «master-slave» — «ведущий-ведомый» (правильный перевод «хозяин-раб», но в советские времена такие слова употреблять было нельзя, и называли «мастер-помошник»). Одна из микросхем при этом работет как обычно (ведущая), а у второй (ведомой) отключаются почти все ее потроха, за исключением мощного выходного каскада. Сам выходной каскад подключается параллельно выходному каскаду ведущей микросхемы. Т.е. грубо говоря, просто запараллеливаются выходные транзисторы, которые дополнительно «берутся» из второй микросхемы. Через каждую микросхему при этом протекает половина выходного тока, и, следовательно, общий ток нагрузки (и выходная мощность) может быть в 2 раза больше (или в 3…), чем у одной микросхемы. Это хорошо при работе на низкоомную (или сильно реактивную) нагрузку, и об этом я напишу отдельно.

А так схема усилителя отличается от схемы на TDA7294 только тем, что конденсаторы С8С9 подключены не к выходу (вывод 14), а к специальному выводу 12 BootLoad (который у 7294 не используется):

Схема неинвертирующего усилителя

Весь набор документации (печатная плата в формате Sprint-Layout 4. 0, схема в формате pdf, расположение деталей на плате в формате gif) упакованы в архив zip:

Печатная плата односторонняя и имеет размеры 65х70 мм:

Конструкция, детали и налаживание точь-в-точь, как и у 7294.

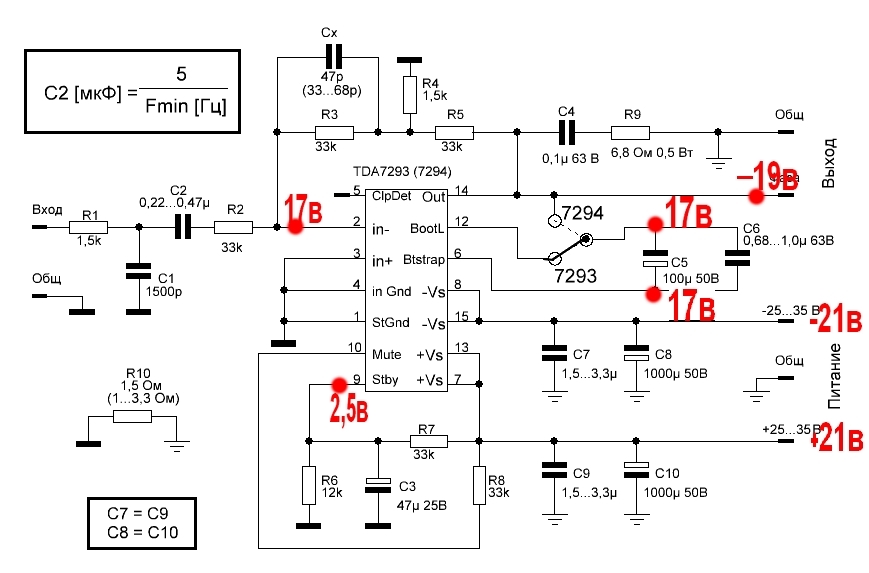

Заметно лучшим качеством обладает Инвертирующий Hi-Fi усилитель на микросхеме TDA7294 / TDA7293.

20.07.2006

Total Page Visits: 3368 – Today Page Visits: 1

Схема усилителя на микросхеме TDA7293 » Паятель.Ру


На микросхеме TDA7293 собрано множество усилителей как по типовой схеме включения, так и по инвертирующему усилителю. Однако можно выполнить усилитель по универсальной схеме и на универсальной печатной плате и уже выбрать индивидуально какой именно данному, конкретному слушателю, нравится режим работы, ведь не смотря на одну и ту же элементную базу усилители звучат по разному.


Принципиальная схема усилителя приведена на рисунке 1. Усилитель имеет инвертирующий (поз 4) и не инвертирующий (поз 1) входа, выведенные отдельно входы управления режимами работы MUTE (поз 9) и STBY (поз 8), а так же управление общим включением, при использовании нескольких усилителей (поз 5, 6) и джампер шунта R13 (поз 15 – 16).

Схемы включения микросхем TDA7293 и TDA7294 практически одинаковые, единственным отличием является подключение конденсатора С8. Для TDA7294 минусовой вывод этого конденсатора должен идти на 14-й вывод микросхемы, а для TDA7293 – на 12-й. Номиналы конденсаторов С3 и С7 могут быть одинаковыми, либо 22 мкФ, либо 47 мкФ, главное – чтобы номинал С3 был больше или равен номиналу С7.

Чертеж печатной платы приведен на рисунке 2 (вид со стороны дорожек), расположение деталей на плате приведено на рисунке 3, там же указана рекомендуемая емкость конденсаторов фильтра питания для максимальной выходной мощности.

Рис.2

Рис.3

Технические характеристики усилителя от заявленных заводом изготовителем отличаются не сильно, поэтому на них отвлекаться не будем, а вот по вариантам включения стоит сказать несколько слов. Все варианты использования данного усилителя приведены на рисунке 4.

Для типового режима работы необходимо запаять перемычку между 15 и 16 точками, а движок подстроечного резистора необходимо перевести в крайнее левое по схеме положение. Таким образом усилитель будет охвачен типовой ООС, ну а будет ли он инвертирующим или нет зависит от того на какой вход буден подан сигнал. Необходимо отметить, что инвертирующий вход имеет довольно низкое входное сопротивление, и на это надо давать поправку.

Для перевода усилителя в режим ИТУН (источник тока управляемый напряжением) необходимо удалить перемычку между 15 и 16 точками и движок подстроечного резистора перевести в крайнее правое положение. Теперь в качестве сигнала ООС будет использоваться напряжение, которое падает на резисторе R13, а величина этого напряжения пропорциональна протекающему через акустическую систему току.

Таким образом, усилитель уже не просто выдает в акустику напряжение, а контролирует протекающий через нее ток. Подобный режим работы идеально подходит при использовании усилителя с широкополосной акустической системой, не имеющей LC фильтров, которые вносят сдвиг фаз и уже не позволяют данной ООС корректно работать. Казалось бы, что было бы логичней поставить вместо подстроечного резистора джампер, однако многочисленные эксперименты показали, что это не совсем так.

Действительно, при подключении к усилителю в режиме ИТУН трехполосной АС получается в буквальном смысле слова каша, а не звук. Перевод усилителя в типовой режим работы, но с не замкнутыми контактами 15-16 делает звук несколько мягким, т.е. ООС получается типовая, но последовательно с АС стоит резистор на 0,22 Ома.

И вот собственно тут можно немного поиграться подстроенным резистором, т.е. изменять степень влияния типовой обратной связи и токовой. В подавляющем большинстве случаев удавалось найти золотую середину, когда токовая обратная связь уже оказывает некоторое влияние на работу усилителя, но происходящие в фильтрах АС сдвиги фаз еще не сказываются на работе усилителя.

И как только движок подстроечного резистора попадал на свое место звучание усилителя менялось кардинально – звук становился значительно прозрачней, басы напористые, но и в тоже время достаточно мягкие.

Конечно уровень искажений усилителя в таком режиме работы несколько выше по отношению к типовому, но они абсолютно не напрягают слух, а как раз наоборот – происходит наилучшее согласование между усилителем и АС.

Мостовой режим работы данного варианта усилителя особых пояснений не требует, единственно, на что надо обратить внимание, так это на небольшую разницу собственного коэффициент усиления в инвертирующем и не инвертирующим вариантах. Однако этот перекос полностью устраняется регулировкой все того же подстроечного резистора R10.

Напоследок, несколько слов о параллельном включении усилителей (только для TDA7293). Усилителю, работающему в качестве ведущего (master) никаких изменений на печатной плате не требуется, а вот для усилителей работающих ведомыми (slave) необходимо немного изменить печатную плату, чтобы как раз перевести микросхему в режим slave.

Необходимые изменения показаны на рисунке 5. Так же необходимо введение устройства задержки подключения АС, точнее устройства соединяющего выхода включенных параллельно усилителей. Подобная необходимость вызвана тем, что довольно часто в момент включения у микросхем с соединенными выходами просто разрывало кристалл.

Причина такого поведения видимо кроется в имеющихся, пусть и небольших, переходных процессах на выходе микросхемы в момент подачи питания. И, скорее всего, разность длительности этих процессов и вызывает перегрузку оконечного каскада, что влечет за собой его разрушение вместе с корпусом микросхемы.

На теплоотводящем фланце микросхемы находится минус напряжения питания, поэтому устанавливать микросхему на радиатор необходимо через теплопроводящую прокладку.

RDC2-0052 TDA7293, Усилитель НЧ, Old school, 100Вт mono, с универсальным входом. Mute/Stb., Электронные войска

Описание

Этот усилитель построен на TDA7293. Почти двадцать лет назад появилась эта микросхема и сразу завоевала популярность среди производителей бытовой аудио техники. Почти одновременно были разработаны и выпущены ещё две микросхемы усилителя низкой частоты – TDA7294 и LM3886. Троица очень схожа по параметрам и цене. Вот тут и возникли не прекращающиеся до сих пор споры о качестве воспроизведения звука усилителей собранных на этих микросхемах.
Мы также решили произвести усилители на этих микросхемах. Серия была названа – OLD SCHOOL.
Все усилители имеют одинаковые настройки и отличительные особенности от всех остальных схемных реализаций. Наши варианты усилителей позволяют использовать как неинвертирующее включение, так и инвертирующее. Кроме этого на вход можно подавать симметричный (дифференциальный) сигнал.
Это первый из трёх – RDC2-0052.

Технические характеристики

Напряжение питания ±10…±50 В
Макс. выходная мощность на нагрузку 4 Ома при THD 0,5% 80 Вт (±29В)
Макс. выходная мощность на нагрузку 4 Ома при THD 10% 110 Вт (±30В)
Макс. выходная мощность на нагрузку 8 Ома при THD 0,5% 80 Вт (±37В)
Макс. выходная мощность на нагрузку 8 Ома при THD 10% 140 Вт (±45В)
THD при Pвых от 0,1 до 50 Вт в диапазоне 20…15000Гц <0,1%
Сопротивление входа 100 кОм
Размеры печатной платы 75 х 45 мм
Расстояние между крепёжными отверстиями 67 х 37 мм


Схема

Назначение разъемов

Комплектация


31 точка пайки. Только dip компоненты. 155 секунд на сборку!
В качестве предварительных усилителей рекомендуем (приобретаются отдельно):
– RDC1-0034a, дифференциальный, высокопроизводительный предварительный усилитель на OPA1632
– RDC1-0048, усилитель с низким уровнем шума на NE5532
– RDC2-0058, предварительный усилитель – темброблок на ADAU1761

Технические параметры

Техническая документация

Видео

14:19

схема усилителя. Мостовая схема усилителя на TDA7294. Мощный усилитель на tda7294, собранный по схеме итун Мостовой усилитель на tda7294

Статья посвящается любителям громкой и качественной музыки. TDA7294 (TDA7293) – микросхема усилителя низкой частоты производства французской фирмы THOMSON. Схема содержит полевые транзисторы, что обеспечивает высокое качество звучания и мягкий звук. Простая схема, мало добавочных элементов делает схему доступной для изготовления любому радиолюбителю. Правильно собранный усилитель из исправных деталей начинает работать сразу и в наладке не нуждается.

Усилитель мощности звуковой частоты на микросхеме TDA 7294 отличается от остальных усилителей такого класса:

  • высокая выходная мощность,
  • широкий диапазон напряжения питания,
  • низкий процент гармонических искажений,
  • «мягкий» звук,
  • мало «навесных» деталей,
  • невысокая стоимость.

Применять можно в радиолюбительских аудиоустройствах, при доработке усилителей, акустических систем, устройств аудиотехники и т.д.

На рисунке ниже показана типовая принципиальная схема усилителя мощности для одного канала.


Микросхема TDA7294 это мощный операционный усилитель, коэффициент усиления которого устанавливается цепью отрицательной обратной связи, включенной между его выходом (14 выв. микросхемы) и инверсионным входом (выв. 2 микросхемы). Прямой сигнал поступает на вход (выв. 3 микросхемы). Цепь состоит из резисторов R1 и конденсатора С1. Изменяя значения сопротивлений R1 можно подстроить чувствительность усилителя под параметры предварительного усилителя.

Структурная схема усилителя на TDA 7294

Технические характеристики микросхемы TDA7294
Технические характеристики микросхемы TDA7293
Принципиальная схема усилителя на TDA7294

Для сборки этого усилителя понадобятся следующие детали:

1. Микросхема TDA7294 (или TDA7293)
2. Резисторы мощностью 0.25 вата
R1 – 680 Om
R2, R3, R4 – 22 kOm
R5 – 10 kOm
R6 – 47 kOm
R7 – 15 kOm
3. Конденсатор плёночный, полипропиленовый:
C1 – 0.74 mkF
4. Конденсаторы электролитические:
C2, C3, C4 – 22 mkF 50 volt
C5 – 47 mkF 50 volt
5. Резистор переменный сдвоенный — 50 kOm

На одной микросхеме можно собрать моно усилитель. Чтобы собрать стерео усилитель, надо сделать две платы. Для этого все необходимые детали умножаем на два, кроме сдвоенного переменного резистора и БП. Но об этом позже.

Печатная плата усилителя на микросхеме TDA 7294

Монтаж элементов схемы выполнен на печатной плате из одностороннего фольгированного стеклотекстолита.

Похожая схема, но немного побольше элементов, в основном конденсаторов. Включена схема задержки включения по входу «mute» выв.10. Это сделано для мягкого, без хлопков, включения усилителя.

На плату устанавливается микросхема, у которой удалены не использующиеся выводы: 5, 11 и 12. Производите монтаж проводом с сечением не менее 0,74 мм2. Саму микросхему необходимо установить на радиатор площадью не менее 600 см2. Радиатор не должен касаться корпуса усилителя так, как на нём будет отрицательное напряжение питания. Сам же корпус необходимо соединить с общим проводом.

Если использовать меньшую площадь радиатора, необходимо сделать принудительный обдув, поставив вентилятор в корпус усилителя. Вентилятор подойдёт от компьютера, напряжением на 12 вольт. Саму микросхему следует крепить на радиатор с помощью теплопроводной пасты. Радиатор не соединять с токоведущими частями, кроме шины отрицательного питания. Как писали выше, металлическая пластина сзади микросхемы соединена с цепью отрицательного питания.

Микросхемы для обоих каналов можно установить на один общий радиатор.

Блок питания для усилителя.

Блок питания представляет собой понижающий трансформатор с двумя обмотками напряжением 25 вольт и силой тока не менее 5 ампер. Напряжение на обмотках должно быть одинаковым и конденсаторы фильтра тоже. Нельзя допускать перекоса напряжения. При подаче двухполярного питания на усилитель, оно должно подаваться одновременно!

Диоды в выпрямителе лучше поставить сверхбыстрые, но в принципе подойдут и обычные типа Д242-246 на ток не менее 10А. Желательно параллельно каждому диоду припаять конденсатор ёмкостью 0,01 мкф. Также можно использовать готовые диодные мосты с такими же параметрами по току.

Конденсаторы фильтра C1 и C3 имеют ёмкость 22.000 мкф на напряжение 50 вольт, конденсаторы C2 и C4 имеют ёмкость 0,1 мкф.

Напряжение питания в 35 вольт должно быть только при нагрузке 8 Ом, если у вас нагрузка 4 Ома, то напряжение питания надо уменьшить до 27 вольт. В этом случае напряжение на вторичных обмотках трансформатора должно быть 20 вольт.

Можно использовать два одинаковых трансформатора мощностью 240 ватт каждый. Один из них служит для получения положительного напряжения, второй — отрицательного. Мощность двух трансформаторов составляет 480 ватт, что вполне подойдет для усилителя с выходной мощностью 2 х 100 Ватт.

Трансформаторы ТБС 024 220-24 можно заменить на любые другие мощностью не менее 200 Ватт каждый. Как писали выше питание должно быть одинаковое — транcформаторы должны быть одинаковые!!! Напряжение на вторичной обмотке каждого трансформатора от 24 до 29 вольт.

Схема усилителя
повышенной мощности на двух микросхемах TDA7294 по мостовой схеме.

По такой схеме для стерео варианта понадобится четыре микросхемы.

Технические характеристики усилителя:
  • Максимальная выходная мощность на нагрузке 8 Ом (пит. +/- 25В) — 150 Вт;
  • Максимальная выходная мощность на нагрузке 16 Ом (пит. +/- 35В) — 170 Вт;
  • Сопротивление нагрузки: 8 — 16 Ом;
  • Коэф. гармонических искажений, при макс. мощности 150 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц — 10%;
  • Коэф. гармонических искажений, при мощности 10-100 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц — 0,01%;
  • Коэф. гармонических искажений, при мощности 10-120 ватт, напр. 35В, нагр. 16 Ом, частоте 1 кГц — 0,006%;
  • Частотный диапазон (при нер. АЧХ 1 db) — 50Гц … 100кГц.
Вид готового усилителя в деревянном корпусе с прозрачной верхней крышкой из оргстекла.

Для работы усилителя в полную мощность нужно подать необходимый уровень сигнала на вход микросхемы, а это не менее 750мВ. Если сигнала не хватает, то нужно собрать для раскачки предварительный усилитель.

Схема предварительного усилителя на TDA1524A

Налаживание усилителя

Правильно собранный усилитель в налаживании не нуждается, но никто не гарантирует, что все детали абсолютно исправны, при первом включении нужно соблюдать осторожность.

Первое включение проводится без нагрузки и с отключенным источником входного сигнала (лучше вообще закоротить вход перемычкой). Хорошо бы в цепь питания (и в «плюс» и в «минус» между источником питания и самим усилителем) включить предохранители порядка 1А. Кратковременно (~0,5 сек.) подаем напряжение питания и убеждаемся, что ток, потребляемый от источника небольшой — предохранители не сгорают. Удобно, если в источнике есть светодиодные индикаторы — при отключении от сети, светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются маленьким током покоя микросхемы.

Если потребляемый микросхемой ток большой (больше 300 мА), то причин может быть много: КЗ в монтаже; плохой контакт в «земляном» проводе от источника; перепутаны «плюс» и «минус»; выводы микросхемы касаются перемычки; неисправна микросхема; неправильно впаяны конденсаторы С11, С13; неисправны конденсаторы С10-С13.

Убедившись, что с током покоя все нормально, смело включаем питание и измеряем постоянное напряжение на выходе. Его величина не должна превышать +-0,05 В. Большое напряжение говорит о проблемах с С3 (реже с С4), или с микросхемой. Бывали случаи, когда «межземельный» резистор либо был плохо пропаян, либо вместо 3 Ом имел сопротивление 3 кОм. При этом на выходе была постоянка 10…20 вольт. Подключив к выходу вольтметр переменного тока, убеждаемся, что переменное напряжение на выходе равно нулю (это лучше всего делать с замкнутым входом, или просто с не подключенным входным кабелем, иначе на выходе будут помехи). Наличие на выходе переменного напряжения говорит о проблемах с микросхемой, или цепями С7R9, С3R3R4, R10. К сожалению, зачастую обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому лучше всего здесь использовать осциллограф.

Всё! Можно наслаждаться любимой музыкой!

Вступление

Усилитель для сабвуфера делал не из-за отсутствия или экономии денег, а интереса ради. Параллельно со мной делал то же самое мой сын (уже сделал 2 штуки).

Я не меломан и не аудиофил, но музыку люблю, часто слушаю. Слухом не обделен, в тоже время, я не понимаю людей, которые начинают читать сотые доли нелинейных искажений, говорить о направленности проводов и слышимости верхних частот чуть ли ни ультразвукового диапазона. Все это фигня и называется словом – “болезнь”. Не все люди наделены идеальным слухом, поэтому у каждого свой потолок. Главное в музыке, что бы она доставляла удовольствие. Если Вам нравится звучание вашей магнитолы, акустики, усилителя, то вот Вам и счастье. Теперь осталось только сделать усилитель и блок питания к нему (преобразователь напряжения).

Усилитель для сабвуфера на TDA7294 (мостовая схема)

Почему TDA7294? Очень дешево для начинающих, хорошие параметры. Усилитель очень прост в изготовлении. Печатных плат полно в Интернете. Я делал свою печатку под свой корпус. Не зацикливайтесь на поисках идеальной платы. Берите ту, которая устраивает Вас по конструкции и размерам. Работать будут практически любые платы, в которых не допущены ошибки. Желательно, что бы земля сходились в одной точке, но если это не так, то не факт, что схема не будет работать или возбуждаться. На моей плате 1 и 4 выводы микросхемы подходят к земле не по отдельности, а соединены последовательно. Все работает без проблем. Если вы впервые собираете такие схемы, то лучше всего собрать типовую схему включения. Все схемы типа Сырицо и другие самоделки могут не пойти, так как они подгонялись авторами под себя и под свои детали. Типовая схема включения не критична к применяемым деталям и при правильном монтаже начинает работать сразу. Конденсаторы по питанию не обязательно большой емкости. 2200 мкФ за уши. Большим минусом схемы является тепловыделение, поэтому радиатор побольше. Я применил то, что было под рукой (оказался маловат), сильно греется, пришлось ставить три вентилятора 50х50 мм (теперь радиатор слегка теплый). Если есть возможность, лучше ставить большой радиатор, не надеясь на вентиляторы, так как вентиляторы могут отказать. Они в компьютерах то недолго работают, а в багажнике и подавно загнутся раньше времени. Еще одна прописная истина – микросхемы на радиатор только через изоляционные прокладки и желательно термопаста.

Моя печатная плата рабочая на все 100%. Делалась утюжной технологией. Если кто будет ее повторять, то пропаяйте дорожки питания и выход на динамик.

Пару слов про кроссовер. Схема из сайта Шихатова. Схема объяснений не требует. У меня не пошла микросхема 544УД2 и ее зарубежный аналог (поменял несколько микросхем). Возбуждалась на частоте около 1 МГц. Поменял ее на УД6 и все стало нормально. Переменники используйте хорошие иначе не миновать треска в динамике.

Конструкция корпуса у каждого своя, я делал по старой проверенной технологии из фольгинированного текстолита. Стоит он недорого, хорошо обрабатывается, корпус получается крепкий и красивый. Покрашен антигравием. Разъем под питание и динамик самодельный, использовал часть мощного реле. Усилитель представляет собой законченную конструкцию. При 35 вольтах выдает 180 Вт неискаженного сигнала (по осциллографу).


PS: Для меня усилитель обошелся дешево, но если у вас нет запаса деталей и Вам придется все покупать, то это будет представлять определенную сумму денег. Вначале посчитайте затраты, а потом беритесь за работу. В любом случаи данный усилитель идеально подходит для начального уровня.

Представляем вашему вниманию стерео УНЧ мощностью 100Вт класса Н, который легко собрать даже начинающим радиолюбителям. TDA7294 интегральная микросхема в монолитном корпусе Multiwatt15. Имеет широкий диапазон питающих напряжений +/-40В и может обеспечить высокую выходную мощность на нагрузках 4 и 8 Ом.

Есть встроенная защита от короткого замыкания в нагрузке и защита от перегрева (по достижении 145 градусов).

Также есть функция Mute, которая используется для исключения щелчков при включении и режим ожидания (Stand-by). Диапазон воспроизводимых частот 20-20000Гц. Общие гармонические искажения не более 0.1%.

Обратите внимание, что корпус микросхемы соединен с -Vcc, поэтому не следует устанавливать его в металлический корпус без изоляции. В противном случае, произойдет короткое замыкание с землей. До привинчивания микросхемы к радиатору не забудьте нанести термопасту.

Ниже показана принципиальная схема усилителя мощности на микросхеме TDA7294.

На фото показан только один из каналов усилителя.

На рисунках изображена печатная плата и расположение деталей на ней.


На фотографиях показана последовательность сборки плат

Примечания:

Микросхема TDA7294 IC не совместима с резисторами с допуском 1%.
О конденсаторах фильтра 1000мкФ: если вы используете динамиками диаметром более 10 дюймов (25,4см), следует увеличить емкость конденсаторов до 2200мкФ.
Выбор конденсатора 47мкФ: рекомендую использовать 47uF 50V производства Elna SilmicII и 47uF 50V производства Nichicon MUSE KZ.

Полный УНЧ 2х70 Ватт на TDA7294.

При сборке усилителя на микросхемах, TDA7294 является не плохим выбором. Ну, впрочем не будем останавливаться на технических характеристиках, их вы можете посмотреть в PDF файле TDA7294_datasheet, находящегося в папке для скачивания материала для сборки этого УНЧ. Как вы уже поняли из заголовка статьи, это схема полного усилителя, которая содержит в себе блок питания, каскады предварительного усиления сигнала с трех-полосным регулятором тембра, реализованные на двух распространенных операционных усилителях 4558, два канала оконечных каскадов, а также узел защиты. Принципиальная схема показана ниже:

При напряжении питания ±35 Вольт на нагрузку 8 Ом получите 70 Ватт мощности.

Исходники печатной платы следующие:

Печатная плата LAY6 формата:

Расположение элементов на плате усилителя:

Фото-вид LAY формата платы:

На плате имеется разъем J5 для подключения термодатчика (Bimetal Thermostat), обозначен он B60-70. В нормальном режиме его контакты разомкнуты, при нагревании до 60°С контакты замыкаются, реле отключает нагрузку. В принципе можно применить и термо-датчики с нормально замкнутыми контактами, расчитанными на срабатывание при 60…70°С, только включить его нужно в разрыв эмиттера транзистора Q6 и общего провода, при этом разъем J5 не используется. Если вы не собираетесь использовать данную функцию – оставьте разъем J5 пустым.

Операционные усилители установлены в панельки. Реле на напряжение срабатывания 12 Вольт с двумя группами переключающихся контактов, контакты должны выдерживать 5 Ампер.

Печатная плата предохранителей LAY6 формата:

Фото-вид LAY формата платы предохранителей:

Разъем питания узла защиты находится на плате чуть выше разъема J5. Просто сделайте перемычу двумя проводами между этим разъемом и основным разъемом питания как показано на снимке ниже:

Внешние соединения:

Дополнительная информация:

4Ом – 2х18В 50Гц
8Ом – 2х24В 50Гц

При питании 2х18В 50Гц:

Резисторы R1, R2 – 1 кОм 2Вт
Резистор RES – 150 Ом 2Вт

При питании 2х24В 50Гц:

Резисторы R1, R2 – 1,5 кОм 2Вт
Резистор RES – 300 Ом 2Вт

Операционный усилитель JRC4558 можно заменить на NE5532 или TL072.

Обращаем ваше внимание, со стороны проводников печатной платы между контактами катушки реле установлен диод LL4148 в SMD исполнении, можно припаять обычный 1N4148.

Возле регулятора громкисти на плате есть точка GND, она предназначена для заземления корпусов всех регуляторов. Этот отрезок голого медного провода хорошо видно на главной картинке новости.

Список элементов для повторения схемы усилителя на TDA7293 (TDA7294):

Конденсаторы электролитические:

10000mF/50V – 2 шт.
100mF/50-63V – 9 шт.
22mF – 5 шт.
10mF – 6 шт.
47mF – 2 шт.
2,2mF – 2 шт.

Конденсаторы пленочные:

1 mF – 8 шт.
100n – 8 шт.
6n8 – 2 шт.
4n7 – 2 шт.
22n – 2 шт.
47n – 2 шт.
100pF – 2 шт.
47pF – 4 шт.

Резисторы 0,25W:

220R – 1 шт.
680R – 2 шт.
1K – 6 шт.
1K5 – 2 шт.
3K9 – 4 шт.
10K – 10 шт.
20K – 2 шт.
22K – 8 шт.
30K – 2 шт.
47K – 4 шт.
220K – 3 шт.

Резисторы 0,5W:

Резисторы 2 Вт:

RES – 300R – 2 шт.
100R – 2 шт.

Диоды:

Стабилитроны 12V 1W – 2 шт.
1n4148 – 1 шт.
LL4148 – 1 шт.
1n4007 – 3 шт.
Мост 8…10A – 1 шт.

Переменные резисторы:

A50K – 1 шт.
B50K – 3 шт.

Микросхемы:

NE5532 – 2 шт.
TDA7293 (TDA7294) – 2 шт.

Разъемы:

3х – 1 шт.
2х – 2 шт.

Реле – 1 шт.

Транзисторы:

BC547 – 5 шт.
LM7812 – 1 шт.

Скачать принципиальную схему усилителя на TDA7294, TDA7294_datasheet, печатные платы формата LAY6 вы можете одним файлом с нашего сайта. Размер архива – 4 Mb.


Автор статьи: Новик П.Е.

Введение

Конструирование усилителя всегда было задачей не простой. К счастью, в последнее время, появилось много интегрированных решений, облегчающий жизнь конструкторам-любителям. Я тоже не стал себе усложнять задачу и выбрал наиболее простой, качественный, с малым количеством деталей, не требующий настройки и стабильно работающий усилитель на микросхеме TDA7294 от SGS-THOMSON MICROELECTRONICS. В последнее время в интернете распространились претензии к этой микросхеме, которые выражались примерно в следующем: “самопроизвольно возбуждается, при неправильной разводке; горит, по любому поводу, и т.д.”. Ничего подобного. Спалить её можно только неправильным включением или замыканием, а случаев возбуждения не было замечено ни разу, и не только у меня. Кроме того, у неё есть внутренняя защита от короткого замыкания в нагрузке и защита от перегрева. Также в ней реализованы функция приглушения (используется для предотвращения щелчков при включении) и функция режима ожидания (когда нет сигнала). Эта ИМС представляет собой УНЧ класса АВ. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. К ее достоинствам относятся большая выходная мощность (до 100 Вт на нагрузке сопротивлением 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (малые искажения, низкий уровень шума, широкий диапазон рабочих частот и т. д.), минимум необходимых внешних компонентов и небольшая стоимость

Основные характеристики TDA7294:

Параметр

Условия

Минимум

Типовое Максимум Единицы
Напряжение питания ±10 ±40 В
Диапазон воспроизводимых частот сигнал 3db
Выходная мощность 1Вт
20-20000 Гц
Долговременная выходная мощность (RMS) коэф-т гармоник 0,5%:
Uп = ± 35 В, Rн = 8 Ом
Uп = ± 31 В, Rн = 6 Ом
Uп = ± 27 В, Rн = 4 Ом

60
60
60

70
70
70
Вт
Пиковая музыкальная выходная мощность (RMS), длительность 1 сек. коэф-т гармоник 10%:
Uп = ± 38 В, Rн = 8 Ом
Uп = ± 33 В, Rн = 6 Ом
Uп = ± 29 В, Rн = 4 Ом

100
100
100
Вт
Общие гармонические искажения Po = 5Вт; 1кГц
Po = 0,1-50Вт; 20-20000Гц
0,005

0,1
%
Uп = ± 27 В, Rн = 4 Ом:
Po = 5Вт; 1кГц
Po = 0,1-50Вт; 20-20000Гц

0,01
%
Температура срабатывания защиты 145 0 C
Ток в режиме покоя 20 30 60 мА
Входное сопротивление 100 кОм
Коэффициент усиления по напряжению 24 30 40 дБ
Пиковое значение выходного тока 10 А
Рабочий диапазон температур 0 70 0 C
Термосопротивление корпуса 1,5 0 C/Вт

(PDF формат).

Схем включения этой микросхемы достаточно много, рассмотрю самую простую:

Типовая схема включения:

Перечень элементов:

Позиция Наименование Тип Количество
С1 0,47 мкФ К73-17 1
С2, С4, С5, С10 22 мкФ х 50 B К50-35 4
С3 100 пФ 1
C6, С7 220 мкФ х 50 B К50-35 2
C8, С9 0,1 мкФ К73-17 2
DA1 TDA7294 1
R1 680 Ом МЛТ-0,25 1
R2…R4 22 кОм МЛТ-0,25 3
R5 10 кОм МЛТ-0,25 1
R6 47 кОм МЛТ-0,25 1
R7 15 кОм МЛТ-0,25 1

Микросхему необходимо установить на радиатор площадью >600 см 2 . Будьте внимательны, на корпусе микросхемы находится не общий, а минус питания! При установке микросхемы на радиатор лучше использовать термопасту. Желательно проложить между микросхемой и радиатором диэлектрик (слюду, например). В первый раз я не придал этому значения, подумал, а с какого такого перепугу я буду замыкать радиатор на корпус, но в процессе отладки конструкции, нечаянно упавший со стола пинцет замкнул как раз радиатор на корпус. Взрыв был классным! Микросхемы просто разнесло на куски! В общем отделался лёгким испугом и 10$ :). На плате с усилителем желательно также поставить на питание мощные электролиты 10000мк х 50в, дабы при пиках мощности провода от блока питания не давали провалы напряжения. Вообще, чем больше ёмкость конденсаторов на питании – тем лучше, как говорится “кашу маслом не испортишь”. Конденсатор C3 можно убрать (или не ставить), я так и сделал. Как выяснилось, именно из-за него, при включении перед усилителем регулятора громкости (простого переменного резистора) получалась RC цепочка, которая при увеличении громкости косила высокие частоты, а вообще он нужен чтобы предотвращать возбуждение усилителя при подаче на вход ультразвука. Вместо C6, C7 я поставил на плате 10000мк х 50в, С8, С9 можно ставить любого близкого номинала – это фильтры питания, они могут стоять в блоке питания, а можно их припаять навесным монтажом, что я и сделал.

Плата:

Я лично не очень люблю использовать готовые платы, по одной простой причине – трудно найти точно такие же по размеру элементы. Но в усилителе разводка может сильно влиять на качество звука, поэтому Вам решать какую плату выбрать. Поскольку я собирал усилитель сразу на 5-6 каналов, соответственно плата сразу на 3 канала:

В векторном формате (Corel Draw 12)
Блок питания усилителя, фильтр НЧ и др.

Блок питания

Почему-то, блок питания усилителя вызывает много вопросов. На самом деле, как раз тут-то, всё достаточно просто. Трансформатор, диодный мост и конденсаторы – это основные элементы блока питания. Этого достаточно для сборки самого простого блока питания.

Для питания усилителя мощности стабилизация напряжения неважна, а важны ёмкости конденсаторов по питанию, чем больше – тем лучше. Важна также толщина проводов от блока питания до усилителя.

Мой блок питания реализован по следующеё схеме:

Питание +-15В предназначено для питания операционных усилителей в предварительных каскадах усилителя. Можно обойтись без дополнительных обмоток и диодных мостов, запитав модуль стабилизации от 40В, но стабилизатору придётся гасить очень большой перепад напряжения, что приведёт к значительному нагреву микросхем стабилизаторов. Микросхемы стабилизаторов 7805/7905 – импортные аналоги наших КРЕН.

Возможны вариации блоков А1 и А2:

Блок A1 – фильтр для подавления помех питания.

Блок А2 – блок стабилизированных напряжений +-15В. Первый альтернативный вариант – простой в реализации, для питания слаботочных источников, второй – качественный стабилизатор, но требует точного подбора комплектующих (резисторов), иначе получите перекос плеч “+” и “-“, что даст потом перекос нуля на операционных усилителях.

Трансформатор

Трансформатор блока питания для стерео усилителя на 100Ват должен быть примерно 200Ват. Поскольку я делал усилитель на 5 каналов, мне понадобился трансформатор помощнее. Но мне не надо было выкачивать все 100Ват, да и все каналы не могут одновременно отбирать мощность. Мне попался на рынке трансформатор TESLA (ниже на фото) ват эдак на 250 – 4 обмотки проводом 1,5мм по 17В и 4 обмотки по 6,3В. Соединив их последовательно я получил нужные напряжения, правда пришлось немного отмотать две обмотки на 17В, дабы получить суммарное напряжение двух обмоток ~27-30В, поскольку обмотки были сверху – труда особого это не составило.

Отличная вещь – тороидальный трансформатор, такие используются для питания галогенок в светильниках, на рынках и магазинах их полно. Если конструктивно два таких трансформатора положить один на другой – излучение будет взаимно компенсироваться, что уменьшит наводки на элементы усилителя. Беда в том, что они имеют одну обмотку на 12В. У нас на радиорынке можно сделать такой трансформатор на заказ, но стоит это удовольствие будет прилично. В принципе, можно купить 2 трансформатора на 100-150Ват и перемотать вторичные обмотки, количество витков вторичной обмотки надо будет увеличить примерно в 2-2,4 раза.

Диоды / диодные мосты

Можно купить импортные диодные сборки с током 8-12А, это значительно упрощает конструкцию. Я использовал импульсные диоды КД 213, причём делал отдельно по мосту на каждое плечо, чтобы дать запас по току для диодов. При включении происходит заряд мощных конденсаторов, бросок тока при этом весьма существенен, при напряжении 40 В и емкости 10000 мкФ ток зарядки такого конденсатора составляет ~10 А, соответственно по двум плечам 20А. При этом трансформатор и выпрямительные диоды кратковременно работают в режиме короткого замыкания. Пробой диодов по току даст неприятные последствия. Диоды были установлены на радиаторы, но я не обнаружил нагрева самих диодов – радиаторы были холодные. Для устранения помех по питанию, рекомендуют параллельно каждому диоду в мосте, устанавливать конденсатор ~0,33мкф тип К73-17. Я правда, делать этого не стал. В цепи +-15В можно применить мосты типа КЦ405, на ток 1-2А.

Конструкция

Готовая конструкция.

Самое занудное занятие – корпус. В качестве корпуса я взял старый слим корпус от персонального компьютера. Пришлось его немного укоротить по глубине, хотя это было непросто. Считаю, что корпус получился удачным – блок питания находится в отдельном отсеке и можно ещё 3 канала усиления засунуть в корпус свободно.

После полевых испытаний, выяснилось, что нелишне поставить вентиляторы на обдув радиаторов, несмотря на то, что радиаторы имеют весьма внушительные размеры. Пришлось надырявить корпус снизу и сверху, для хорошей вентиляции. Вентиляторы подключены через 100Ом подстроечный резистор 1Вт на самые малые обороты (см. след рисунок).

Блок усилителя

Микросхемы стоят на слюде и термопасте, винты тоже надо изолировать. Радиаторы и плата прикручены к корпусу через диэлектрические стойки.

Входные цепи

Очень хотелось этого не делать, только в надежде, что это всё временно….

После навешивания этих кишек, в колонках появился небольшой гул, видимо с “землёй” чё то стало не так. Мечтаю о том дне, когда я выкину это всё из усилителя и буду использовать его только как усилитель мощности.

Плата сумматора, фильтра НЧ, фазовращателя

Блок регуляции

Результат

Сзади получилось красивей, хоть ты его разверни попой вперёд… 🙂


Стоимость конструкции.

TDA 7294 $25,00
конденсаторы (мощные элетролиты) $15,00
конденсаторы (остальные) $15,00
разъемы $8,00
кнопка включения $1,00
диоды $0,50
трансформатор $10,50
радиаторы с кулерами $40,00
резисторы $3,00
переменные резисторы + ручки $10,00
галетник $5,00
корпус $5,00
операционные усилители $4,00
стабилизаторы напряжения $2,00
Всего $144,00

Да, недешево что-то получилось. Скорее всего чего-то не учёл, просто покупалось, как всегда, всего гораздо больше, ведь пришлось ещё экспериментировать, да и сжёг я 2 микросхемы и взорвал один мощный электролит (всего этого я не учитывал). Это расчёт усилителя на 5 каналов. Как видно очень недёшево получились радиаторы, я использовал недорогие, но массивные кулера для процессоров, на то время (полтора года назад) они были очень хороши для охлаждения процессоров. Если учесть, что ресивер начального уровня можно купить за 240$, то можно и задуматься – а надо ли Вам это:), правда там стоит усилитель более низкого качества. Усилители такого класса стоят порядка 500$.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
DA1 Аудио усилитель

TDA7294

1 В блокнот
C1 Конденсатор 0. 47 мкФ 1 К73-17 В блокнот
С2, С4, С5, С10 22 мкФ х 50 B 4 К50-35 В блокнот
С3 Конденсатор 100 пФ 1 В блокнот
C6, С7 Электролитический конденсатор 220 мкФ х 50 B 2 К50-35 В блокнот
C8, С9 Конденсатор 0.1 мкФ 2 К73-17 В блокнот
R1 Резистор

680 Ом

1 МЛТ-0.25 В блокнот
R2-R4 Резистор

22 кОм

3 МЛТ-0. 25 В блокнот
R5 Резистор

Горький опыт покупки микросхем TDA7293. TDA7293 TDA7294 TDA7295 схема включкения, описание, рекомендации и советы по эксплуатации Полный усилитель на tda7293

Непрерывные эксперименты и поиски новых схемных решений позволили создать весьма универсальный высококачественный усилитель мощности на базе уже “приевшейся” микросхемы TDA7293. Отличием от всех остальных схемных реализаций данный вариант усилителя позволяет использовать как неинвертирующее включение, так и инвертирующее. Кроме этого в усилитель введен регулятор, который позволяет плавно переходить из типового режима работы в режим источника тока управляемого напряжением (ИТУН) т.е. максимально согласовать усилитель с акустической системой и получить совершенно новый, более качественный звук.
Широкий диапазон питающих напряжений делает возможным построение усилителя мощностью от 20 до 100 Вт, причем при мощностях до 50 Вт у микросхемы TDA7294 коф. нелинейных искажения не превышает 0,05%, что позволяет отнести усилитель на базе этих имс к разряду Hi-Fi. Принципиальная схема приведена на рисунке 1.

Рисунок 1.

УСИЛИТЕЛЬ МОЩНОСТИ НА TDA7294, TDA7293

Микросхема TDA7293 является логическим продолжением TDA7294, и не смотря на то, что цоколевка почти совпадает, имеет некоторые отличия, выгодно выделяющие ее от предшественницы. Прежде всего увеличено напряжение питания и теперь оно может достигать величины ±50В, введены защиты от перегрева кристалла и короткого замыкания в нагрузке, а так же реализована возможность параллельного включения нескольких микросхем, что позволяет в широких пределах изменять выходную мощность. THD при 50Вт не превышает 0,1% в диапазоне 20…15000Гц (типовое значение 0,05%). Напряжение питания ±12…±50В, ток выходного каскада в пике достигает 10А. Все эти данные были взяты из даташника. Однако!!! Бесконечные апгрейды стационарных усилителей мощности выявили ряд некоторых весьма интересных вопросов…

Рисунок 1

На рисунке 1 приведена типовая схема включения TDA7293. На рисунке 2 приведена схема мостового включения 2-х микросхем, что позволяет при заниженном напряжении питания получать мощность в четыре раза большую, чем при типовом, однако следует учесть, что на кристалл микросхемы будет нагрузка в 4 раза большей и в любом случае она не должна превышать 100Вт на один корпус микросхемы TDA7293.


Рисунок 2

На рисунке 3 приведена схема параллельного включения TDA7293. Здесь верхняя микросхема работает в режиме “master”, а нижняя в режиме “slave”. В этом варианте выходные каскады разгружаются, заметно снижаются нелинейные искажения и возможно увеличение выходной мощности в n раз, где n – количество используемых микросхем. Однако следует учесть, что в момент включения на выходах микросхем могут сформироваться броски напряжения, а поскольку системы защиты еще не пришли в рабочий режим, то возможен выход из строя всей линейки включенных параллельно микросхем. Чтобы избежать этой неприятности настоятельно рекомендуется ввести в схему таймер, соединяющий, при помощи контактов реле, выхода микросхем не ранее чем через 2…3 сек с момента подачи питания на микросхемы. Хотя на эту тему завод производитель упорно умалчивает и многие уже попались на “удочку” неограниченных мощностей. Тем не менее, тестовые проверки одинарных вариантов усилителей на TDA7293 показывают устойчивую работу, но стоило одинарные варианты перевести в режим “slave” и подключить к “master”…
При включении – не обязательно первом – микросхемы просто разрывало до самого теплоотводящего фланца, причем всю запараллеленную линейку. И подобное происходило с TDA7293 не единожды, поэтому можно говорить о закономерности и если у Вас нет лишних денег на повторение наших опытов, то поставте таймерок и реле.
Что же касается параллельного включения, то тут даташник абсолютно прав – да, действительно TDA7293 может работать в этом режиме и при использовании 12-ти микросхем TDA7293, включенных по 6 шт. параллельно и при включении этих линеек в мостовую схему, теоретически можно получить до 600Вт выходной мощности на нагрузке в 4 Ома. Реально опробывалось по 3 микросхемы в плече моста, при питании ±35 В было получено около 260 Вт на нагрузку 4 Ома.
Принцип параллельного включения TDA7293 основан на использовании только оконечного каскада микросхем, работающих в режиме SLAVE. Для перевода в этот режим у микросхемы необходимо соединить иневертирующий, не инвертирующий входа и общий сигнальный выводы микросхемы между собой и подать на них МИНУС напряжения питания (выводы 2, 3 и 4). В этом случае внутренний коммутатор отключит перварительные усилительные каскады. Подавая уже усиленый сигнал на вывод 11 на выходе получится уже усиленный по току выходной сигнал.
Тут следует обратить внимание на то, что вывод 11 микросхемы работающей в режиме MASTER как раз и используется для разводки по корпусам, работающим в режиме SLAVE. Так же необходимо выводы MUTE и STBY микросхем SLAVE подключить к соответствующим выводам микросхемы MASTER.
Разумеется, что данная сборка должна состоять из микросхем одной партии , поскольку только в этом случае у транзисторов оконечного каскада будут максимально возможно одинаковые параметры, что распределить нагрузку на все микросхемы равномерно.
Еще разик стоит упомянуть, что выхода микросхем стоит соединять вместе через 1…1,5 сек после включения, поскольку именно в момент включения данные сборки довольно частовы выходили из строя.
А по большому счету параллельное включение рекомендовать к широкому использованию язык не поворачивается, поскольку подобное схемотехническое решение обычно вызывает восторг у начинающих паяльщиков. Более опытные, или те, кто действительно хочет заниматься звукотехникой будут использовать усилители на дискретных элментах, если необходима мощность более 70-80 Вт, а для получения НАДЕЖНОГО усилителя с данной микросхемы более 60 Вт брать не рекомендуется. В этом случае вероятность перегрева кристалла сводится с минимуму и при наличии соответствующего радиатора усилитель мощности на TDA7293 получится действительно ОЧЕНЬ надежным.


Рисунок 3

Более извращенный вариант использования – мостовое включение параллеьно работающих микросхем. Разумеется, что в этом случае можно получить довольно приличные мощности сравнительно не дорого, но скупой платит дважды – в случае выхода из строя хотя бы одной микросхемы все включенные параллельно микросхемы TDA7293 тоже выгорают. кроме этого есть довольно большая вероятность того, что и второму плечу данного моста тоже достанется.
Параллельно-мостовое включения осуществляется точно так же как и обычное мостовое, только в качестве одного плеча используется уже гирлянда из TDA7293, работающая в не инвертирующем включении, а второе плечо должно работать в инвертирующем режиме (рисунок 2, нижняя микросхема).
Для такого варианта можно развести специальную печатную плату, либо воспользоваться универсальной печатной платой, на которой предусмотрены все необходимые контактные площадки для перевода в тот или иной режим работы. Читать по универсальному модулю .

Техничекие характеристики TDA7293

Параметр

Значение

Выходная мощность при одинарном включении

Rн – 4 Ома Uип – ±30В
Rн – 8 Ом Uип – ±45В

80Вт (110Вт макс)
110Вт (140Вт макс)

Выходная мощность при параллельном включении

Rн – 4 Ома Uип – ±27В
Rн – 8 Ом Uип – ±40В

110Вт
125Вт

Скорость нарастания выходного напряжения

Диапазон частот при неравномерности 3дБ

С1 не менее 1,5мкФ

Искажения

при мощности 5Вт, нагрузке 8Ом и частоте 1кГц
от 0,1 до 50Вт от 20 до 15000Гц не более

0,005%
0,1%

Напряжение питания

Ток потребления в режиме STBY
Ток покоя оконечного каскада
Пороговое напряжение срабатывания устройств блокировки входного и выходного каскадов

“Включено”
“Выключено”

1,5 В
+3,5 В

Тепловое сопротивление кристалл-корпус, град.

Напряжение вторичной обмотки трансформатора, В

Напряжение после выпрямителя, В

Минимальная емкость сглаживающих конденсаторов на плечо питания, мкФ (мост)

Минимальная мощность трасформатора для Rн 4Ома (мост), ВА

Минимальная мощность трасформатора для Rн 8Ом, ВА (мост)

Выходная мощность одного корпуса на 4Ома (мост), Вт

Выходная мощность одного корпуса на 8Ом (мост), Вт

Выходная мощность 2-х корпусов, включенных параллельно на 4Ома (мост), Вт

Выходная мощность 2-х корпусов, включенных параллельно на 8 Ом (мост), Вт

63 (230)

34 (126)

80 (295)

99 (368)

120 (448)

60 (224)

143 (537)

71 (268)

167 (634)

84 (317)

194 (738)

97 (369)

223 (851)

112 (425)

254 (972)

127 (486)

270 (1035)

135 (518)

ОРАНЖЕВЫМ обозначены режимы близкие к перегрузке, поэтому использовать их настоятельно не рекомендуем, перейдите на вариант параллельного включения
СИНИМ ТЕМНЫМ обозначны режимы для платы из двух микросхем TDA7293, включенных параллельно в одном плече моста
СИНИМ обозначены режимы для для платы из трех микросхем TDA7293, включенных параллельно в одном плече моста
СИНИМ СВЕТЛЫМ обозначны режимы для платы из четырех микросхем TDA7293, включенных параллельно в одном плече моста
ЗЕЛЕНЫМ ТЕМНЫМ обозначны режимы для платы из пяти микросхем TDA7293, включенных параллельно в одном плече моста
ЗЕЛЕНЫМ обозначны режимы для платы из шести микросхем TDA7293, включенных параллельно в одном плече моста
ЗЕЛЕНЫМ СВЕТЛЫМ обозначны режимы для платы из семи микросхем TDA7293, включенных параллельно в одном плече моста
КОРИЧНЕВЫМ ТЕМНЫМ обозначны режимы для платы из восьми микросхем TDA7293, включенных параллельно в одном плече моста
КОРИЧНЕВЫМ обозначны режимы для платы из девяти микросхем TDA7293, включенных параллельно в одном плече моста
КРАСНЫМ обозначны режимы для платы из десяти микросхем TDA7293, включенных параллельно в одном плече моста
Тут следует сразу оговорится – у микросхемы не очень хороший такой параметр, как тепловое сопротивление кристалл-корпус, поэтому при использовании микросхем в режиме “вроде должны выдержать” лучше не рисковать, а поставить еще один корпус в параллель имеющимся, тем более для него никакой “обвязки” не требуется. ..

Ну и наконец были проведены тесты еще некоторых особенностей TDA7293, но уже Китайского (а может и не Китайского… Короче говоря эта тайна покрыта мраком) производства:
Система защиты от короткого замыкания сработала с первого раза – раздался сухой хлопок и микросхема приобрела совершенно защищенный вид:

Техническе характеристики усилителя мощности на микросхеме:

Напряжение питания
Макс. выходная мощность на нагрузку 4 Ома при THD 0,5%

70 Вт (±27В)

80 Вт (±29В)

Макс. выходная мощность на нагрузку 4 Ома при THD 10%

100 Вт (±29В)

110 Вт (±30В)

Макс. выходная мощность на нагрузку 8 Ома при THD 0,5%

70 Вт (±35В)

80 Вт (±37В)

Макс. выходная мощность на нагрузку 8 Ома при THD 10%

100 Вт (±38В)

140 Вт (±45В)

THD при Pвых от 0,1 до 50 Вт в диапазоне 20…15000Гц
Скорость нарастания выходного напряжения
Сопротивление входа не менее

Принципиальная схема схема включения усилителя мощности на м/с TDA7293 TDA7294 чертеж печатной платы прямое включение инверсное включение ИТУН источник тока управляемый напряжением характеристики усилителя на микросхеме TDA7293 TDA7294 описание УМЗЧ TDA7293.pdf TDA7294.pdf

Как видно из характеристик усилители на TDA7294 TDA7293 очень универсальны и могут с успехом использоваться в любых усилителях мощности, где требуются хорошие характеристики УМЗЧ.
Варианты включения приведены на рисунках 2…7. Обратите внимание на положение движка подстроечного резистора и наличие-отсутствие перемычки в правой части платы (чуть ниже середины).


Рисунок 2 – типовое не инвертирующее включение усилителя мощности.


Рисунок 3 – типовое инвертирующее включение усилителя мощности


Рисунок 4 – не инвертирующее включение с возможностью плавного перехода из типового режима
работы в режим ИТУН


Рисунок 5 – инвертирующее включение TDA 7293 с возможностью плавного перехода из
типового режима работы в режим ИТУН

Практическая польза режима ИТУН очевидна – это источник тока, управляемый напряжением. Другими словами динамическая головка принимает участиве в формировании обратной связи усилителя, что значительно увеличивает качество звучания. Используя усилитель на TDA7293 в режиме ИТУН получается значительно перевесить отношение ЦЕНА-КАЧЕСТВО в пользу качества. Однако эта система не лишена недостатков – режим ИТУН рассчитан на работу с широкополосными динамическими головками. Если АС содержит две полосы, причем НЧ динамик не имеет дросселя в фильтре, то ИТУН работает боле-менее корректно. А вот при работе на трехполосную акустику TDA7293 в режим ИТУН переводить не следует – влияние большого количества установленный в АС конденсаторов и индуктивностей сильно усложняет правильную оценку реально протекающего через АС тока и в результате появляются сильные искажения сигнала.
Однако ни кто не запрещает переводить данный усилитель мощности в комборежим – при работе в типовом режиме вращение подстроечного резистора добавлять влияние на ООС напряжения падения на токоизмерительном резисторе, добиваясь оптимального звучания и согласования TDA7293 и акустической системы.


Рисунок 6 – мостовая схема включения двух усилителей мощности


Рисунок 7 – схема параллельного включения двух усилителей мощности (только для УМ7293)


Рисунок 8 – внешний вид усилителя мощности на микросхеме TDA7293 (TDA7294)

Остается лишь добавить, что есть некотрые доброходы, утверждающие, что микросхемы TDA 7294 в мост дают 200 Вт на 4 Ома или что TDA7294 может работать в параллельном включении . Подобная информация не имеет ничего общего с микросхемой TDA7294 , поскольку такие мощности (200Вт) просто выведут микросхему из строя из за теплового пробоя, поскольку кристал просто не успеет отдать тепло даже на фланец микросхемы. Ну а попутать TDA7294 c TDA7293 конечно можно, но абсолютно не нужно, поскольку они хоть и стоят в одном технологическом ряду, но имеют ОЧЕНЬ сильные отличия. Если у кого возникли сомнения по поводу написанного, то милости просим ознакомится с даташником на обе микросхемы и сделать поправочку на результаты многочисленых опытов .
На рисунке 8 приведен внешний вид усилителя на микросхемах TDA7293 и TDA7294, а ниже ссылка на видео о том как самостоятено собрать этот универсальный усилитель мощности.

PS Бесконечные баталии на тему какая из микросхем лучше (TDA7294 или LM3886) пока ни чем не закончились, на вкус и цвет – товарищей нет…

Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.


Адрес администрации сайта:

НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

Микросхема TDA7293 является логическим продолжением TDA7294, и не смотря на то, что цоколевка почти совпадает, имеет некоторые отличия, выгодно отличающую ее от предшественницы. Прежде всего увеличено напряжение питания и теперь оно может достигать величины ±50В, введены защиты от перегрева кристалла и короткого замыкания в нагрузке, а так же реализована возможность параллельного включения нескольких микросхем, что позволяет в широких пределах изменять выходную мощность. THD при 50Вт не превышает 0,1% в диапазоне 20…15000Гц (типовое значение 0,05%). Напряжение питания ±12…±50В, ток выходного каскада в пике достигает 10А. Все эти данные были взяты из даташника. Однако!!! Бесконечные апгрейды стационарных усилителей мощности выявили ряд некоторых весьма интересных вопросов. ..

Рисунок 1

На рисунке 1 приведена типовая схема включения TDA7293. На рисунке 2 приведена схема мостового включения 2-х микросхем, что позволяет при заниженном напряжении питания получать мощность в четыре раза большую, чем при типовом, однако следует учесть, что на кристалл микросхемы будет нагрузка в 4 раза большей и в любом случае она не должна превышать 100Вт на один корпус микросхемы TDA7293.


Рисунок 2

На рисунке 3 приведена схема параллельного включения, здесь верхняя микросхема работает в режиме “master”, а нижняя в режиме “slave”. В этом варианте выходные каскады разгружаются, заметно снижаются нелинейные искажения и возможно увеличение выходной мощности в n раз, где n – количество используемых микросхем. Однако следует учесть, что в момент включения на выходах микросхем могут сформироваться броски напряжения, а поскольку системы защиты еще не пришли в рабочий режим, то возможен выход из строя всей линейки включенных параллельно микросхем. Чтобы избежать этой неприятности настоятельно рекомендуется ввести в схему таймер, соединяющий, при помощи контактов реле, выхода микросхем не ранее чем через 2…3 сек с момента подачи питания на микросхемы. Хотя на эту тему завод производитель упорно умалчивает и многие уже попались на “удочку” неограниченных мощностей. Тем не менее, тестовые проверки одинарных вариантов усилителей на TDA7293 показывают устойчивую работу, но стоило одинарные варианты перевести в режим “slave” и подключить к “master”…

При включении – не обязательно первом – микросхемы просто разрывало до самого теплоотводящего фланца, причем всю запараллеленную линейку. И подобное происходило с TDA7293 не единожды, поэтому можно говорить о закономерности и если у Вас нет лишних денег на повторение наших опытов, то поставте таймерок и реле.
Что же касается параллельного включения, то тут даташник абсолютно прав – да, действительно TDA7293 может работать в этом режиме и при использовании 12-ти микросхем TDA7293, включенных по 6 шт. параллельно и при включении этих линеек в мостовую схему, теоретически можно получить до 600Вт выходной мощности на нагрузке в 4 Ома. Реально опробывалось по 3 микросхемы в плече моста, при питании ±35 В было получено около 260 Вт на нагрузку 4 Ома.


Рисунок 3

Техничекие характеристики TDA7293

Параметр

Значение

Выходная мощность при одинарном включении

Rн – 4 Ома Uип – ±30В
Rн – 8 Ом Uип – ±45В

80Вт (110Вт макс)
110Вт (140Вт макс)

Выходная мощность при параллельном включении

Rн – 4 Ома Uип – ±27В
Rн – 8 Ом Uип – ±40В

110Вт
125Вт

Скорость нарастания выходного напряжения


Диапазон частот при неравномерности 3дБ

С1 не менее 1,5мкФ

Искажения

при мощности 5Вт, нагрузке 8Ом и частоте 1кГц
от 0,1 до 50Вт от 20 до 15000Гц не более

0,005%
0,1%

Напряжение питания


Ток потребления в режиме STBY
Ток покоя оконечного каскада
Пороговое напряжение срабатывания устройств блокировки входного и выходного каскадов

“Включено”
“Выключено”

1,5 В
+3,5 В

Тепловое сопротивление кристалл-корпус, град.

Напряжение вторичной обмотки трансформатора, В

Напряжение после выпрямителя, В

Минимальная емкость сглаживающих конденсаторов на плечо питания, мкФ (мост)

Минимальная мощность трасформатора для Rн 4Ома (мост), ВА

Минимальная мощность трасформатора для Rн 8Ом, ВА (мост)

Выходная мощность одного корпуса на 4Ома (мост), Вт

Выходная мощность одного корпуса на 8Ом (мост), Вт

Выходная мощность 2-х корпусов, включенных параллельно на 4Ома (мост), Вт

Выходная мощность 2-х корпусов, включенных параллельно на 8 Ом (мост), Вт

63 (230)

34 (126)

80 (295)

99 (368)

120 (448)

60 (224)


143 (537)

71 (268)


167 (634)

84 (317)


194 (738)

97 (369)


СИНИМ ТЕМНЫМ обозначны режимы для платы из двух микросхем TDA7293, включенных параллельно в одном плече моста
СИНИМ обозначены режимы для для платы из трех микросхем TDA7293, включенных параллельно в одном плече моста
СИНИМ СВЕТЛЫМ обозначны режимы для платы из четырех микросхем TDA7293, включенных параллельно в одном плече моста
ЗЕЛЕНЫМ ТЕМНЫМ обозначны режимы для платы из пяти микросхем TDA7293, включенных параллельно в одном плече моста
ЗЕЛЕНЫМ обозначны режимы для платы из шести микросхем TDA7293, включенных параллельно в одном плече моста
ЗЕЛЕНЫМ СВЕТЛЫМ обозначны режимы для платы из семи микросхем TDA7293, включенных параллельно в одном плече моста
КОРИЧНЕВЫМ ТЕМНЫМ обозначны режимы для платы из восьми микросхем TDA7293, включенных параллельно в одном плече моста
КОРИЧНЕВЫМ обозначны режимы для платы из девяти микросхем TDA7293, включенных параллельно в одном плече моста
КРАСНЫМ обозначны режимы для платы из десяти микросхем TDA7293, включенных параллельно в одном плече моста
Тут следует сразу оговорится – у микросхемы не очень хороший такой параметр, как тепловое сопротивление кристалл-корпус, поэтому при использовании микросхем в режиме “вроде должны выдержать” лучше не рисковать, а поставить еще один корпус в параллель имеющимся, тем более для него никакой “обвязки” не требуется. ..

Ну и наконец были проведены тесты еще некоторых особенностей TDA7293, но уже Китайского (а может и не Китайского… Корче говоря эта тайна покрыта мраком) производства:
Система защиты от короткого замыкания сработала с первого раза – раздался сухой хлопок и микросхема приобрела совершенно иной вид:

А лучше оба сразу!»
Из истории поисковых запросов

Транзисторными усилителями я не занимался лет 15, если не больше, а самостоятельно собирать их закончил еще в школе, при тотальном дефиците оборудования для дискотек.

Последний интегральник, опробованный своими ручками, был на клоне – К174УН14 .
Он был капризен, все время спешил сорваться в возбуд, качество его работы не лезло в сравнение с Радиотехникой, а надежность не могла сравниться с – о, ужас с Вегой-122, о которой до сих пор ходят легенды, а разбиравшие ее с целью замены выходных транзисторов, до сих пор вскакивают по ночам в холодном поту.
Я понимаю, что по тем временам я его и делал то не так, и плата была не та, и компоновка. И даташита с аппнотом под него не было, в-общем не пошло оно у меня. А потом мне было не до них.

Радиотехнику отдал другу, как обычно «попользоваться» безвозвратно, Вегу, после очередного неудачного ремонта пустил на цветмет, а оставшийся в живых Амфитон развлекал соседей по даче по выходным. В нашу жизнь входил формат МР3, и компьютерное аудио вытесняло кассеты и катушки из наших домов. А я начал осваивать лампы, с опозданием на много лет. Пока я по крупицам собирал оставшиеся от цветметчиков железки и полудохлые лампы по мусоркам, мимо меня проносился прогресс в микроэлектронике для аудиотехники.

Тупые иностранцы уже давно поняли, что ремонтировать усилитель в стиле Веги-122 не просто не выгодно, но и абсурдно, и пошли по пути модульного исполнения. Первыми были ребята из конторы Sanyo со своими изделиями «все на кристалле» серии STK, за ними не отставали и другие.
Маркетологи махали флагами с непонятными надписями THD, THD+N, фантастическими 0,00000% и нереальными для домашнего применения мощностями в сотни ватт.
И все это на куске кремния размером меньше коробки от спичек. Не забывали и про защиты от перегрева, перегруза и дурака. В сети появились сообщества любителей старой техники и новой техники, периодически воевавшие друг с другом за свои понятные только им идеалы.
И только то, ради чего все это происходило, оставалось вечным – это музыка.

Но я не буду здесь обсуждать какие-либо направления в технике, а хочу рассказать о своем первом опыте общения с интегральными усилителями после столь долгого перерыва.

Речь пойдет о двух лидерах по популярности сегодняшнего дня среди бытовых интегральных усилителей – и .
О них не слышал разве что ленивый или тот, у кого никогда не было компьютера, а прогресс остановился на П214.
Но одно дело слышать, а другое дело пощупать руками и послушать собственными ушами.!

Это было слегка неожиданно и я не знал с чего начать еще довольно долго. Вопросов сразу встало слишком много – питание, охлаждение, защита, корпус. Я уже так давно не делал ничего подобного, что просто потерял и навыки, и раздал запчасти. В общем, был слегка не готов.
Но решил, во что бы то не стало, запустить обе пары, сравнить их, и, при необходимости, оставить один рабочий вариант или отказаться от них вообще в пользу ламп.

Сразу скажу, что оба типа микросхем монофонические, поэтому для стереоусилителя потребуется два корпуса. Задача была еще и такая – максимально простая схема. Рюшечки и фишечки можно терпеть до определенного предела, но когда в схему добавляют ОУ, при родном усилении более сотни дБ, этот ОУ я считаю излишеством.

Осталось подумать, какое выбрать включение. Тут как всегда мнения разделились, поэтому решил – использую то, что проще и потребует минимума обвязки, ведь это микросхема, и все необходимое внутри уже есть.

LM3886. High-Performance 68W Audio Power Amplifier w/Mute

Чип заточен под стереосистемы и даже под «High-end stereo TVs» – это, кстати, что такое, кто-нибудь знает?

Моя схема на LM3886


Включение инвертирующее, с Т-образной ОС. Наиболее простое включение. Не требует конденсатора в цепи ООС.
И печатка предельно проста и компактна.


Оба канала, как видно на фото, абсолютно независимы. Можно взять болгарку и, разрезав плату посередине, получить два независимых усилителя!
Только на ходу не желательно….

TDA7293. 120V – 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY

Эти ребята поскромнее – у них всего-то Top class TV…


На датагорской Ярмарке можно глянуть и заказать .
К слову DMOS я еще вернусь, а пока схема.

Моя схема на TDA7293


Включение тоже инверсия, ОС тоже Т образная. И снова плата как всегда компактна и проста.


Болгарку не убирать далеко – снова два независимых канала!

Может кто-то узнал радиаторы на фото? Это был усилитель Ода-102 . Мелкий такой, от блочного стереокомплекса.
Когда то он мне достался даром без АС, трансик от магнитофона я даже применил в одном из ЦАПов, а вот тюнер, пред и мощник валялись без дела.
Оттуда же был взят силовой транс. Киловатты мощности мне не нужны, я уже не в том возрасте, чтоб меряться длиной и толщиной с соседями, поэтому если будет 20 ватт – то мне хватит выше крыши, еще и соседу останется.

Для тестов было изготовлено два идентичных БП, точнее 2 платы выпрямителей и емкостей фильтра, а также универсальный разъем для подключения двух разных силовых трансов, один от Оды, второй от активной колонки Behringer.

Запуск и сравнение усилителей

В принципе пуск прошел без проблем, и, подцепив нагрузку к выходам, попытаюсь послушать, сравнить, и еще послушать.
Как обычно, тест проходит не на АС, а на наушниках.
Во-первых, у меня нет АС на работе, во вторых я считаю, что всех нюансов не услышать на АС, а вот наушники как раз дадут верную картинку.
Вариантов включения для сравнения было много – поочереди от одного транса, параллельно от разных трансов, благо разница в напряжениях после моста небольшая – 27В и 29В.
Все варианты тщательно отслушивались и сверялись.
Сразу бросилось в глаза то, что оба варианта усилителей прилично нагреваются, даже работая на малой мощности на нагрузку 6 Ом (на фото как раз видно эти резисторы возле разъема наушников). Но оно и понятно, то, что площадь радиаторов была рассчитана для одного канала, сейчас загружена на два.

Зато звук приятно удивил. Нет, серьезно. Когда-то я отказался от полупроводниковых усилков в пользу ламп именно из-за их звучания.
Видимо прогресс, все-таки поправил это досадное упущение.
Я не буду приводить здесь характеристики, АЧХ, Кг и прочее – этого всего полно в сети и написано в даташите.
При сравнении полагался на свое восприятие. Сразу скажу, если не подходить с позиции фаллометрии, то они одинаковы во всем и при равных условиях почти не различимы.

Кто из них мне понравился больше?
И вот тут я вернусь к аббревиатуре DMOS. Дело в том, что чистый биполярник, а вот на мой вгляд поинтереснее – у нее выходной каскад на полевых транзисторах! А эти ребята по своим свойствам поближе к лампам будут, видимо поэтому звук полевиков меня больше впечатлил.
Но это на любителя.
По-моему звучит чистенько, почти стерильно, а вот как бы помягче, не так утомительно для слуха – опять же все это исключительно субъективно.

Я решил пока сделать законченную конструкцию на .
И начну с корпуса! Продолжение следует.

Файлы

Как обычно, все наработки здесь:
▼ 🕗 17/09/12 ⚖️ 13,91 Kb ⇣ 335 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи – помоги мне!

Микросхема TDA7293 является логическим завершением сборки TDA7294, и не смотря на то, что цоколевка почти одинаковая, имеется ряд улучшений по сравнению с ее предшественницей. В первую очередь следует отметить увеличенное напряжение до величины ±50В, добавлены защиты от перегрева кристалла и КЗ в нагрузке УНЧ, реализована возможность параллельного соединения нескольких микросхем для увеличения выходной мощности. THD при 50Вт не выше 0,1% в диапазоне 20…15000Гц. Напряжение питания ±12…±50В, ток выходного каскада в пике достигает 10А.

Существует несколько известных модификаций данной конструкции. Тут применен всего один выходной каскад, который выполнен на широко используемой в среде радиолюбителей комплиментарной паре 2SC5200 + 2SA1943. Поэтому, схема способна выдавать на выходе до 120 ватт звуковой мощности. Микросборка почти не греется, а вот транзисторы выходного каскада греются очень сильно, так как работают в режиме АВ, следовательно, их необходимо разместить на радиаторе.

Если вы решили собрать эту конструкцию УНЧ для широкополосной акустики, то использовать этот вариант схемы не советую. Коэффициент нелинейных искажений на выходе достаточно высок, поэтому такой УНЧ более подходит для питания сабвуфера. При использовании TDA7293 с максимально разрешенным напряжением питания, мощность усилителя увеличиться до 140 ватт, но при этом микросхема уже начнет греться.

Предлагаемый УНЧ обладает очень низким коэффициентом нелинейных искажений и уровнем собственных шумов. Собранная конструкция имеет небольшие габариты.


Катушку L1 – бескаркасная, трехслойная, изготавливается своими руками и содержит по десять витков провода ПЭВ-1.0 в каждом слое. Намотку необходимо вести на оправке 12 мм. Приблизительная индуктивность – 5 мкГн. Перечень и номиналы радиокомпонентов, а также чертеж печатной платы смотри в архиве выше.

Схема из журнала радио разработана на базе многократно повторенного радиолюбителями и хорошо зарекомендовавшего себя УНЧ. Цепочка R1С1 образует входной фильтр низкой частоты, необходимый для подавления ВЧ помех. Входная емкость С2 задает нижнюю границу усиливаемого интервала частот. С указанной на рисунке номиналом эта частота около 7 Гц. Оксидные емкости, находящиеся в цепи прохождения сигнала, для улучшения работы на частотах выше 5-7 кГц зашунтированы пленочными конденсаторами: это С4, С5 в цепи отрицательной обратной связи и С8, С9 в роли вольтодобавки. Также пленочные емкости С10 и С12 необходимы в блоке питания. Цепи R12С6 и R8R9C3VD1 осуществляют правильную последовательность чередования режимов Stand-By и Mute при подачи и отключении питающего напряжения, чтобы исключить раздражающие щелканья в динамиках. Цепь R14С7 необходима для устойчивой работы схемы на реальную нагрузку.


Цепь комбинированной ООС по напряжению и току образуется резисторами R3, R4, R6, R7, R10, R11, R15. Из них сопротивления R4 и R11 задают ООСН, резистор R15 является датчиком тока, а остальные сопротивления задают глубину ООСТ, причем возможен вариант как схемы подачи ООСТ по рисунку 4а, так и по рисунку. 4б (смотри архив с подробным описанием). Вариант включения цепи ООСТ задается перемычкой между точками 1, 2, 3.

Сопротивление R2 необходимо для разделения общего провода входной и выходной цепей. Вывод 5 TDA7293 – выход датчика ограничения сигнала и используется для подсоединения соответствующего индикатора или электронного регулятора усиления.

Усилитель собран на печатной плате, чертеж выполненный в программе спринт лайаут имеется в общем архиве. В конструкции применены резисторы номинальной мощностью 0,125 Вт, кроме сопротивления R15 – 5 Вт, его требуется монтировать на печатную плату (ПП) с малым зазором для улучшения охлаждения. Это же относится к сопротивлениям R10 и R14. Особое внимание необходимо уделить сопротивлению R2. Его номинал должно быть в диапазоне 1-5 Ом, и перед монтажом на ПП, его рекомендуется проверить мультиметром. При отсутствии подходящего сопротивления его можно заменить обычной перемычкой. Все остальные резисторы, кроме входящих в цепи отрицательных ОС, могут иметь небольшой разброс сопротивления до 20%.

Диод VD1 следует применить с максимальным обратным напряжением не менее 50 В. Автор взял диод 1N4007. Микросборку необходимо устанавливать на теплоотвод площадью не менее 500 см 2 с применением термопасты. Следует учитывать, что корпус TDA7293 соединен с минусовой шиной питания. Поэтому необходимо взять изолирующую прокладку, либо изолировать теплотвод от корпуса конструкции.

Усилитель питается от двухполярного источника питания вариант схемы которого прилагается в архиве.

Напряжение питания 1 -10…-40В; Напряжение питания 2 +10…+40В; Ток выходной 4А, покоя 60мА; Р вых 140 Вт; R вх 100кОм; Коэффициент усиления 30дБ; Полоса частот 20-20000Гц; Сопротивление нагрузки 8 Ом.


200 Ватт на TDA7293 « схемопедия


Предлагаемая схема предназначена для «умощнения» интегральных усилителей мощности на микросхемах TDA7293 и TDA7294 с помощью нескольких внешних компонентов. Отличительная особенность предлагаемой схемы – простота и отсутствие наладки.

Многие из собиравших усилители на микросхемах TDA7293 и TDA7294 столкнулись с тем, что реальная микросхема не держит заявленную в Datasheet мощность. Одна из возможных причин – некачественные китайские микросхемы.  Впрочем – на высокоомную нагрузку они обычно работают неплохо, из чего можно сделать вывод, что кристалл под нагрузкой просто перегревается, а хваленая тепловая защита (как и защита от короткого замыкания) работает тоже «по-китайски»: не защищает ни от чего. Внимательное изучение микросхемы приводит к тем же выводам – вызывает большое сомнение способность этого корпуса отвести от кристалла  более 40-50w. Ну разве что охлаждать его жидким азотом…

Защита от КЗ там тоже специфична – при  работе на комплексную нагрузку (реальный сабовый динамик) пиковые токи даже при половинной мощности превышают порог срабатывания защиты, что вызывает противный треск в звуке… При этом (печальный опыт, увы) – спустя пару минут микросхема все равно превращается в облако дыма, не смотря на все усилия внутренней схемы защиты…

А сама идея TDA7293 и TDA7294 весьма привлекательна – малогабаритный модуль мощностью 100-130 Вт с весьма приличным звуком (не хай-энд, но вполне хай-фай…).  Это и усилитель для домашнего сабвуфера, и усилитель гибридного гитарного аппарата, да и для озвучивания небольших помещений достаточно 2-3 таких модуля с соответствующими колонками… Жаль только, что оно не работает, как обещает документация производителя…

Мысль использовать  TDA7293 в качестве предварительного усилителя с внешним выходным каскадом была совершенно банальна и очевидна, и даже отражена в документации на микросхему. Предлагаемое производителем решение назвать простым можно с некоторой натяжкой, а главное – оно только понижает рассеиваемую микросхемой мощность, но не увеличивает отдаваемый в нагрузку ток…

Потому – было решено сделать «умощнение» по-другому, и, естественно, как можно проще. Отмечу сразу – это решение не в аудиофильском стиле «только лампы и обязательно в классе “А”»… Специально измерение искажений не проводились, но видимых на экране и явно слышимых невооруженным ухом искажений схема не имеет, тем более что изначально схема предназначалось для работы с сабвуфером.

Входная часть – практически типовое включение TDA7293. Слегка изменена схема формирования управляющих напряжений на 9/10 выводах микросхемы для простоты. Обращу внимание на раздельные «земли» входных цепей и электролитов питания и нагрузки! Если усилитель у вас одноканальный с отдельным питанием и сигнал подается прямо на вход TDA7293, тогда земли можно не разделять (как это и сделано на большинстве печатных плат, предлагаемых в комплекте с TDA7293). А вот если от одного источника питается несколько каналов, да еще сигнал поступает от какого-нибудь кроссовера, «земля» питания которого тоже прицеплена к «земле» усилителя мощности, вот тогда и возникают вопросы типа: «Чего ж оно фонит? Я же все заэкранировал!» Дорожку на печатке нужно разрезать, и прямо на разрез можно припаять SMD резистор ом на 100. Этого можно и не делать, но тогда есть шанс забыть при отладке подать «землю сигнальную» и все спалить. Землю сигнальную нужно протянуть отдельным проводом (можно использовать экран экранированного провода) от источника сигнала. Поскольку внешний выходной каскад работает в классе B, для устранения «ступеньки» в выходном сигнале резистор R8 выбран относительно низкоомным (0,75 Ом), и в диапазоне выходного тока до 1 A преимущественно работает высоколинейная TDA7293. Когда выходной ток усилителя увеличивается примерно до 1 A, плавно открывается выходной транзистор и выходной ток TDA7293 ограничивается суммой тока базы выходного транзистора и 1 A через R8. Уменьшать значение R8 далее не следует – линейность это заметно не повысит, а мощность, рассеиваемая TDA7293, возрастет. Конденсатор С9 устраняет ВЧ возбуждение и дополнительно уменьшает переключательные искажения выходного каскада (точнее – он позволяет ВЧ составляющим с выхода TDA7293 поступать непосредственно в нагрузку, что  довольно эффективно компенсирует «ступеньку» выходной пары внешних транзисторов). В первом варианте была использована одна пара выходных транзисторов, при этом мощность на резистивном эквиваленте нагрузки 4 ома получилась 200 w синуса при питании +/-55 v на холостом ходу. Под нагрузкой питание садилось примерно до 48 v (питание осуществлялось трансформатором ТС-360 с перемотанной вторичной обмоткой, емкости фильтра – по 15000 мкФ). Поскольку реальная нагрузка носит комплексный характер, для повышения надежности была добавлена вторая пара транзисторов и резисторы R9 и R10 для выравнивания токов между парами (если необходима мощность менее 200 Вт, вполне можно ограничиться одной парой выходных транзисторов. В  таком случае резисторы R9 и R10 можно исключить). Цепь обратной связи подключена к эмиттерам VT1,VT2. Это увеличивает выходное сопротивление усилителя на 0,08 ома и, на мой взгляд, дефектом не является. Если же обратную связь подключить к нагрузке, выходной ток TDA7293 не будет ограничиваться на уровне 1 А, а будет продолжать расти, хотя и медленно.

Рекомендую акустику подключать через реле со схемой задержки подключения и защиты от постоянного напряжения на выходе – выходной каскад защиты от КЗ не имеет и в случае любых катаклизмов есть приличный шанс повредить акустику. Кроме того, у меня на свободной контактной группе этого же реле собран ограничитель тока силового трансформатора при включении (в цепь питания трансформатора 220В включен проволочный резистор на 100 Ом мощностью 10 Вт, замыкаемый свободными контактами реле) – крайне полезная штука при мощностях более 100 w. Полезность такого решения – в плавном нарастании напряжения питания усилителя при включении, а главное – в ограничении тока от сети в момент включения. Дальнейшее повышение мощности вполне возможно: допустимое питание для TDA7293 составляет +/-60 v, количество выходных транзисторов может быть, соответственно, увеличено.

Все, что говорилось о TDA7293, в полной мере относится и к TDA7294 – с учетом более низкого предельного напряжения питания и иной схемы подключения конденсатора вольтодобавки. Мой опыт показывает несколько большую надежность TDA7294, но возможно это следствие распространившихся в последнее время низкокачественных TDA7293 китайского производства… Еще одно отличие TDA7294 от TDA7293 состоит в том, что у TDA7294 не работает внутренняя схема детектора перегрузки, а у TDA7293 она вполне работоспособна и позволяет индицировать как перегрузку по току, так и клиппинг по напряжению – достаточно прицепить к 5 выводу микросхемы светодиод с токоограничивающим резистором, что довольно удобно.

Предложенное решение – внешний выходной каскад – не требует настройки, если собрано из исправных компонентов, ибо ток покоя у выходных транзисторов равен 0. Серьезным недостатком предложенной схемы является отсутствие защиты от короткого замыкания в нагрузке – при подключенном внешнем выходном каскаде встроенная схема не работает (справедливости ради следует отметить, что и встроенная схема в рекомендованном включении у меня ни разу не спасла микросхему от выгорания…). Впрочем, если предложенный усилитель встраивается, например, в сабвуфер, ввиду отсутствия внешних соединений с акустикой вероятность короткого замыкания ничтожно мала, и на этот недостаток можно закрыть глаза…

Существует возможность еще уменьшить рассеиваемую TDA7293 мощность – увеличить R8, но при этом неизбежно увеличатся и искажения, вносимые выходным каскадом (полагаю, для использования с сабвуфером – это вполне допустимо, тем более, что на низких частотах ООС микросхемы довольно эффективно их компенсирует).

Конструктивно удобно выполнять монтаж всего узла прямо на радиаторе – микросхема с платой крепится в непосредственной близости от пары выходных транзисторов (через слюдяные прокладки и с помощью теплопроводной пасты, естественно), все элементы, кроме R8 и С9  находятся на плате микросхемы, а

R8 и С9  удобно припаять непосредственно к выводам транзисторов.

Вот так выглядел макет варианта с одной выходной парой транзисторов:

Возможно – подобное решение уже предлагалось ранее – «патентный» поиск я не проводил…

Автор: Семенов Михаил

Цепь усилителя

100 Вт TDA7293 – Electronics Projects Circuits

TDA7293, несмотря на небольшую производительность, слишком высокую, производители интегрированных усилителей (ST Microelectronics) «120-вольтный 100-ватный аудиоусилитель DMO с отключением звука», говорит симметричный + -60В 120-вольтный постоянный ток, способный работать с информацией из таблицы данных TDA7293 в соответствии с максимальная рекомендуемая рабочая … Electronics Projects, схема усилителя мощностью 100 Вт TDA7293 «схемы звукового усилителя, микросхема усилителя», Дата 2014.06.22

TDA7293, несмотря на малую производительность, слишком высокую, производители интегрированных усилителей (ST Microelectronics) «120-вольтовый 100-ватный аудиоусилитель DMO с отключением звука», говорит симметричный + -60В 120-вольтный постоянный ток, способный работать с данными из таблицы данных TDA7293 в соответствии с максимальным Рекомендуемое рабочее напряжение: входной аудиосигнал + -50 В 60 В, когда он не находится в самом низком рабочем напряжении + -12 В.Принципиальная схема чертежа печатной платы и перечень материалов.

Ранее TDA7293 DMOS усилитель звука. Интегральные схемы усилителя мощностью 100 Вт, сделанные с тем же количеством, использовались совместно с другими, но эта схема TDA7293 PCB была довольно маленькой и аккуратной. Схема усилителя TDA7293 100W DC фильтр конденсаторы в печатную плату должны быть добавлены в дополнение к диодному мосту

усилитель 100 Вт TDA7293 PCB;

Список частей схемы усилителя

100 Вт;

Код Мальземе

Адет.

C1 470 нф мульти

1

C2 470 нф mkt

1

C3, C10 22 мкФ 63в

2

C4, C5 10 мкФ 63в

2

C6, C7, C11 100nf мульти

3

C8, C9 1000 мкф 63в

2

DA1 TDA7293

1

L1 5 м / ч

1

R1 1 к

1

R2 10 к

1

R3 30 к

1

R4, R5, R9… R12 22 к

6

R6 20 к

1

R7 680 Ом

1

R8, R14 4,7 Ом

2

R13 270 Ом

1

VD1 1N4148

1

аудио усилитель моно с IC TDA7293-100 Вт

Усилитель мощности, использующий микросхему TDA7293 производства ST Microelectronics, включает в себя схему и дизайн печатной платы для облегчения монтажа усилителя мощности.TDA7293 – это монолитная интегральная схема в корпусе Multiwatt15, предназначенная для использования в качестве усилителя аудио класса AB в полевых Hi-Fi приложениях (домашняя стереосистема, динамики с автономным питанием, телевидение высшего класса). Благодаря широкому диапазону напряжений и возможности высокого выходного тока он способен обеспечивать максимальную мощность как для нагрузок 4 Ом, так и 8 Ом. Встроенная функция отключения звука с задержкой включения упрощает удаленное управление, избегая шумов при включении-выключении.

Особенности микросхемы TDA7293

  • Очень высокий диапазон рабочего напряжения (± 50 В)
  • Силовой каскад DMOS
  • Высокая выходная мощность (100 Вт при thd = 10%, rl = 8 Ом, vs = ± 40 В)
  • Отключение звука / функции ожидания
  • Нет шума включения / выключения
  • Очень низкие искажения
  • Очень низкий уровень шума
  • Защита от короткого замыкания (при отсутствии входного сигнала)
  • · Тепловое отключение
  • Детектор зажима
  • Модульность (можно легко подключить параллельно больше устройств для управления очень низким импедансом)

Устройство имеет функции ожидания и отключения звука, независимо управляемые двумя входными контактами, совместимыми с логикой CMOS.
Цепи, предназначенные для включения и выключения усилителя, были тщательно оптимизированы, чтобы избежать каких-либо неконтролируемых звуковых переходных процессов на выходе.
Последовательность, которую мы рекомендуем во время переходных процессов ВКЛ / ВЫКЛ.
Приложение на рис. 5 показывает возможность использования только одной команды для функций st-by и mute. Максимальный допустимый диапазон на обоих контактах соответствует рабочему напряжению питания.

Небольшой обрыв цепи усилителя звука IC TDA7293

Сборка аналогична TDA7294, но эта ИМС позволяет использовать блок питания с более высокими значениями и, таким образом, имеет более высокую выходную мощность, достигающую 100 Вт.

Для монтажа схемы мы предлагаем печатную плату с файлами PDF и файлы Eagle (.SCH и .BRD), если вам нужно отредактировать этот макет в Cadsoft Eagle. Красная линия, показанная на чертеже разводки, предназначена для подключения куска провода (перемычки).

Получайте новые сообщения по электронной почте:

Подписывайся

Следуйте за нами в социальных сетях

Чтобы использовать функцию отключения звука, просто подключите разъем трехпозиционного переключателя к M / ST.Ключ может использоваться для панельного монтажа корпуса и подсоединяться проводами к разъему. Перемычка проходит по резьбе соединительного элемента, соединяющего второй разъем и провода на другой стороне. Операция следующая, когда ключ находится на GND, а цепь приглушена на V +, когда цепь запускается. Этот процесс имеет задержку, определяемую конденсаторами C5 и C6. Если вы не хотите или не нуждаетесь в отключении звука, просто подключите первый и второй разъемы или даже вам нужно использовать разъем, просто сделайте перемычку для соединения точек.

Источник питания должен быть симметричным, как показано в этой статьи , трансформатор должен быть эквивалентен усилителю общей мощности в 1,5 раза, так как эта мощность связана с характеристиками максимального входного напряжения, которые указаны в таблице данных и, таким образом, определяют усилитель мощности для дали выходную мощность, и поэтому зная, какой должен быть трансформатор ВА. Конденсаторы фильтра могут использоваться до значений 22000 мкФ от 4700 мкФ (для самых требовательных).

Схема усилителя мощности TDA7293

Схема усилителя мощности Tda7293

Предлагаемая печатная плата для монтажа усилителя

Усилитель мощности Tda7293 Схема расположения печатной платы Усилитель мощности Tda7293 Pcb Silk
Список деталей для сборки усилителя мощности TDA7293
Компонент Значение
Резистор
R1 10k – коричневый, черный, оранжевый, золотой
R2, R4, R5 22k – красный, красный, оранжевый, золотой
R3 33k – оранжевый, оранжевый, оранжевый, золотой
R6 680 Синий, Серый, Коричневый, Золотой
R7 10 Коричневый, Черный, Черный, Золотой
Конденсаторы
C1 1 мкФ / 250 В – полиэфирный конденсатор
C2, C3 10µF / 63V – электролитический конденсатор
C4, C5 1000µF / 63V – электролитический конденсатор
C6, C7 100nF / 100V – Керамический или полиэфирный конденсатор
C8, C9 22µF / 63V – электролитический конденсатор
C10 100nF / 100V – Конденсатор полиэфирный
C11 220pF / 100V – конденсатор керамический
Полупроводники
D1 1N4148
IC1 TDA7293
Разъемы
IN 2-контактная клеммная колодка – аудиовход
ВЫХОД 2-контактная клеммная колодка – Аудиовыход
PW 3-контактная клеммная колодка – симметричный блок питания
Разное
Блок питания Симметричный блок питания 15 а 42В
Сварка, провода, печатная плата, радиатор для интегрированного, винты, коробка и т. Д.

Загрузите файлы PDF для сборки усилителя: TDA7293 PCB Layout, Layout components, Silk screen, datasheet и Eagle Library
Download PDF Mirror

Загрузить файлы Eagle для TDA 7293 – .SCH и .BRD
Загрузить файлы Eagle

Купить diy kit, PCB и микросхему TDa7293 на Aliexpress

Теги: усилитель, усилитель tda, аудио, орел, усилитель мощности, схема усилителя мощности, tda, tda7293 bootstrap, микросхема tda7293, tda7293 datasheet, tda7293 diy, tda7293 ic, tda7293 pcb, tda7293 pdf, tda7293 pinout, tda7293v, tda7293 popped

Предыдущая

Скачать SUIGYODO BSch4V и Minimal Board Editor CAD

Скачать электронную книгу в формате PDF Радиопередатчики – Tube Power RF

Далее

ИС ТДА7293 усилителя мощности цепи

аудио стерео – 200 Вт RMS

Усилитель стереозвука с хорошей мощностью на интегральной схеме TDA7293 до 2x 100 Вт.С предлагаемой конструкцией монтажа на печатной плате. Включает источник питания для самой схемы, поэтому для питания требуется только трансформатор. Компактный размер печатной платы даже в одностороннем порядке. Позволяет установить усилитель мощности и компактный, с хорошим качеством, идеально подходит для различных приложений.

Включает блок питания на плате, требуется только трансформатор для питания схемы.
В блоке питания используется мостовой выпрямитель, могут использоваться большие электролитические конденсаторы для фильтрации значений, начиная с 4,700 мкФ до 12.000 мкФ. Светодиоды, включенные последовательно с резистором и отображающие состояние, служат для разряда электролитических конденсаторов.
Включает в себя отключение звука / режим ожидания, но не был помещен ключ для включения и выключения, чтобы избежать щелчков в динамиках при включении и выключении, не нужно использовать релейный выход.
Силовой трансформатор может быть от 18-0-18 до 33-0-33 / 200ВА, с трансформатором с более низким напряжением может также потребоваться меньший ток

Корпус интегральной схемы должен быть изолирован от радиатора с помощью слюды или пластиковой термопрокладки для изоляции винта.

Схема стереоусилителя звука с TDa7293
Усилитель мощности звука Stereo Ic Tda7293 Схема
Предлагаемая компоновка печатной платы

Получайте новые сообщения по электронной почте:

Подписывайся

Следуйте за нами в социальных сетях
Усилитель мощности звука Stereo Ic Tda7293 Pcb

Power Audio Amplifier Stereo Ic Tda7293 Pcb Silk
Список компонентов для сборки аудиоусилителя с TDA7293.
индийских рупий
Детали Значение
Резистор 1/4 Вт * 5%
R1, R2, R10, R11 22K – красный, красный, оранжевый, золотой
R3, R13 680 Синий, Серый, Коричневый, Золотой
R4, R14 27k – красный, фиолетовый, оранжевый, золотой
R5, R15 100k – коричневый, черный, желтый, золотой
R6, R12 * 2.2-1 Вт – красный, красный, золотой, золотой
R7, R16 33k – оранжевый, оранжевый, оранжевый, золотой
R8, R9 4,7 К – желтый, фиолетовый, красный, золотой
Конденсатор
C1, C4, C8, C10, C12, C13, C16, C20 100nF – конденсатор полиэфирный
C2, C14 1 мкФ – конденсатор полиэфирный
C3, C7, C15, C19 22µF / 50V – электролитический конденсатор
C5, C6, C17, C18 10µF / 50V – электролитический конденсатор
C9 4.От 700 мкФ до 10.000 мкФ / 50 В – электролитический конденсатор
C11 от 4,700 мкФ до 10 000 мкФ / 50 В – электролитический конденсатор
Полупроводники
D1, D2 1N4148 – Диод
IC1, IC2 TDA7293 – Микросхема усилителя звука ST Microelectronics
B1 GBU15G или аналогичный – Мостовой выпрямитель
LED1, LED2 красный светодиод 3мм
Описание разъемов
переменного тока Разъем к трансформатору – с 18-0-18 по 33-0-33
INL Аудиовход левого канала
Аудиовход правого канала
ВНЕШНИЙ Аудиовыход левого канала
OUTR Аудиовыход правого канала
Разное
Сварка, провод, печатная плата, коробка, разъемы, трансформатор, радиатор и т. Д..

Скачать PDF-файл с описанием сборки TDA7293, пластина со стороны меди, со стороны компонентов печатной платы.
Скачать PDF Зеркало

Купить комплекты TDA7293 на Aliexpress с бесплатной доставкой по Миру.

Теги Усилитель, усилитель tda, Аудио, Схемы, усилитель мощности, Схема усилителя мощности, стерео, tda, tda7293 bootstrap, tda7293 chip, tda7293 datasheet, tda7293 diy, tda7293 ic, tda7293 pcb, tda7293 pdf, tda7293 pinout3, tda7293 распиновка, tda7293 распиновка

Предыдущая

TDA2030 + транзисторы BD908 / BD907 – усилитель звука HI-FI 18 Вт

LM3886 Minimus Power – Усилитель звука Gainclone – 70 Вт RMS

Далее

TDA7293 / TDA7294 Моноканальная плата усилителя Печатная плата Открытая плата: Электроника


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Радиатор: В зависимости от напряжения питания блок питания имеет высокую тепловую мощность и большую выходную мощность.
  • Источник питания: двойной переменный ток от 15 до 36 В (переменный ток требует выпрямления и фильтрации) или постоянный положительный и отрицательный от 18 до 50 В. Рекомендуется двойной 35 В (обратите внимание, что это не двойной трансформатор на 35 В, это положительный и отрицательный 35 В постоянного тока. И рекомендуется удвоить тороидальный трансформатор 26 В / 200 Вт, после того, как напряжение выпрямления станет примерно двойным 35 В постоянного тока).
  • Мощность трансформатора: мощность трансформатора питания не должна быть менее 200 Вт при использовании двух каналов. Мощность трансформатора питания не должна быть меньше 100 Вт в моно.Фильтр выпрямителя источника питания: сумма двух каналов не должна быть менее 40000 мкФ, выпрямительный мост предпочтительно 25А или более.
  • Выходная мощность: максимальная выходная мощность 85 Вт
  • Нагрузка: он может продвигать крупногабаритные напольные колонки для домашнего использования.
› См. Дополнительные сведения о продукте

топ 9 самых популярных плат tda7293 idea и бесплатная доставка

топ 9 самых популярных идей платы tda7293 и получи бесплатную доставку


ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

4 проданных транзакции за последние 6 месяцев

Средний рейтинг в звездах:

5 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Плата усилителя Board

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

5 проданных транзакций за последние 6 месяцев

Средний рейтинг в звездах:

5 из 5

TDA7293 / TDA7294 Плата моноканального усилителя PCB Bare Board R58A

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

12 проданных транзакций за последние 6 месяцев

Средний звездный рейтинг:

5 из 5

TDA7293 / Channel TDA7294 Mono Плата усилителя C ircuit PCB Bare Board l29k

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

3 проданных транзакции за последние 6 месяцев

Средний звездный рейтинг:

5 из 5

TDA7293 / TDA7294 Mono Плата усилителя канала Печатная плата Плата усилителя без платы J11 19 Прямая поставка

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

168 транзакций за последние 6 месяцев

Средний рейтинг звезд:

4.5 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Открытая плата

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

43 проданных транзакции за последние 6 месяцев

Средний рейтинг:

5 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Открытая плата

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

1 проданных транзакций в среднем за последние 6 месяцев

Рейтинг:

4.7 из 5

Двойной блок питания с фильтром выпрямителя Пустая плата для усилителя TDA8920 LM3886 TDA7293 WF4458037

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

5000 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4,2 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Открытая плата

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

177 транзакций за последние 6 месяцев

Средний рейтинг в звездах:

5 из 5

Модуль питания с фильтром двойного выпрямителя Пустая плата для TDA8920 LM3886 Усилитель TDA7293

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

226 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.2 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Открытая плата

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

3 проданных транзакции за последние 6 месяцев

Средний рейтинг:

5 из 5

TDA7293 / TDA7294 конструкция платы моно усилителя мощности печатная плата 85 Вт пустая плата

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

65 транзакций за последние 6 месяцев

Среднее Звездный рейтинг:

4.1 из 5

Dropship AC 12v-50V 100W TDA7293 Плата цифрового аудиоусилителя Моно одноканальные аксессуары Новинка

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

105 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4,4 из 5

HIFI Tube 6N11 + TDA7293 Плата усилителя мощности Stero 100 Вт * 2 AC28-0-AC28V

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

270 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.2 из 5

1 шт. TDA7293 Цифровой усилитель звука Одноканальная плата AMP AC 12 В-32 В 100 Вт

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

246 транзакций за последние 6 месяцев

Средняя звезда Рейтинг:

4,3 из 5

Совместим с LM7815 7915 12 двойной источник питания Уровень температуры Предусилитель с регулятором напряжения PCB пустая плата

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

106 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.7 из 5

TDA7293 Плата цифрового аудиоусилителя Моно Одноканальный модуль переменного тока 12–50 В 100 Вт 4–8 Ом Динамик 100 кОм 20 Гц – 20 кГц

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

157 транзакций за последние 6 месяцев

Средний рейтинг:

4,4 из 5

TDA7294 80 Вт 100 Вт моно или AMP Плата усилителя DC30V-40V Комплекты, подходящие для TDA7293 Green

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

165 транзакций за последние 6 месяцев

Средний рейтинг:

4.3 из 5

2Pcs TDA7293 100 Вт Цифровой аудио усилитель Плата модуля AMP AC 12 В-50 В, одноканальный моно

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

151 проданная сделка за последние 6 месяцев

Средний звездный рейтинг:

5 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Открытая плата 4XFB

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

1 продано 6 месяцев

Средний звездный рейтинг:

5 из 5

TDA7293 Цифровой аудиоусилитель Одноканальная плата AMP AC 12 В-32 В 100 Вт ТВ Видео Аудио Запчасти Dropship

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

105 тра nдействий за последние 6 месяцев

Средний рейтинг:

4.5 из 5

XH-M170 Плата цифрового усилителя мощности TDA7293 Мощная широкая мощность 100 Вт Двойная плата 12-32 В моно усилителя мощности

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

133 транзакций за последние 6 месяцев

Средний рейтинг:

5 из 5

AC / DC12V Плата защиты выхода усилителя UPC1237 Плата защиты динамика Подходит для TDA7293 7294P LM386 выход усилителя

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

120 транзакций за последние 6 месяцев

Средний рейтинг:

4.1 из 5

KYYSLB AC Dual 18-28V Плата фильтра выпрямителя Upc1237 Плата защиты динамика Подходит для TDA7293 TDA7294 LM3886TF

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

51 транзакции за последние 6 месяцев

Средний звездный рейтинг:

4,5 из 5

KYYSLB 100 Вт высокомощная монофоническая плата усилителя мощности Двойная плата 12 ~ 32 В TDA7293 DIY HIFI Fever Digital Audio Power Amplifier Board

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

1 проданных сделок за последние 6 месяцев

Средний звездный рейтинг:

4.2 из 5

TDA7293 Модуль платы цифрового аудиоусилителя, 100 Вт, Высокая мощность, 12–32 В переменного тока, широкий, Одноканальный модуль напряжения DIY

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

181 транзакция за последние 6 месяцев

Средний звездный рейтинг:

4,6 из 5

Ziqqucu TDA7293 Плата цифрового аудиоусилителя 100 Вт Моно одноканальный модуль усилителя Hifi переменного тока 12 В-50 В

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

2 проданных транзакции за последние 6 месяцев

Средний звездный рейтинг:

4.5 из 5

DIY TDA7293 2,0 канала 100 Вт + 100 Вт Аудио высокомощный усилитель Цепь печатной платы Пустая плата Поддержка OCL BTL Dual AC 20-28 В

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

1 проданных сделок за последние 6 месяцев

Средний звездный рейтинг:

4,3 из 5

HiFi Сверхнизкочастотный фильтр TDA7293 Цифровой аудиоусилитель Плата MONO AMP Тональная плата Сабвуфер Предусилитель 100 Вт

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

179 транзакций за последние 6 месяцев

Средний рейтинг:

4.5 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Открытая плата 1XCE

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

85 транзакций за последние 6 месяцев

Средний рейтинг:

4,6 из 5

Плата с одним блоком питания Плата с выпрямителем и фильтром Плата с блоком питания TDA7294 TDA7293 Государственное напряжение с двумя источниками питания

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

51 транзакция за последние 6 месяцев

Средний звездный рейтинг:

4.4 из 5

Двойной блок питания с фильтром выпрямителя Пустая плата для TDA8920 LM3886 TDA7293 Усилитель Оптовая Прямая поставка

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

265 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4,7 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Совершенно новая и высококачественная

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

61 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.5 из 5

TDA7293 Цифровой аудиоусилитель Моно одноканальная плата AMP AC 12 В-32 В 100 Вт Оптовая и прямая поставка

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

В среднем 52 транзакции за последние 6 месяцев

Рейтинг:

4,6 из 5

TDA7293 в сборе с установленной платой стереофонического усилителя обратной связи по току 2 * 100 Вт

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

149 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.8 из 5

TDA7294 80 Вт 100 Вт Моно аудио AMP плата усилителя Комплекты DC30V-40V Подходит для TDA7293 Зеленый

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

45 проданных транзакций за последние 6 месяцев

Средний звездный рейтинг:

4,9 из 5

TDA7293 7294 Одноканальный сабвуфер 85 Вт Печатная плата усилителя высокой мощности Пустая плата

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

174 транзакции за последние 6 месяцев

Средний звездный рейтинг:

4.6 из 5

Новая печатная плата моноканального усилителя TDA7293 / TDA7294 Плата усилителя без платы J11 19

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

78 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4,1 из 5

TDA7293 Плата усилителя звука HIFI 100 Вт x 2 усилителя DIY Стерео-динамик Усилители мощности Домашний кинотеатр Dual AC +/- 24 В

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

136 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.8 из 5

плата усилителя мощности класса A 20 Вт Лучше, чем LM3886 hood1969 tda7293

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

225 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4,4 из 5

1 шт. TDA7293 Цифровой усилитель звука Одноканальная плата усилителя переменного тока 12–32 В 100 Вт

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

1 проданных сделок за последние 6 месяцев

Средний звездный рейтинг:

4.3 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Плата усилителя без платы J11 19 Прямая поставка Высокое качество

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

За последние 6 проданных транзакций месяцев

Средний рейтинг:

5 из 5

2018 Новая плата усилителя HiFi TDA7293 Triple Parallel 150 Вт, моноусилитель мощности с нулевым шумом

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

27 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.3 из 5

NE5532 Операционный усилитель Передняя готовая плата LM317 / 337 Регулятор напряжения с потенциометром ALPS16 Подходит для LM3886 TDA7293 LM1875

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

9000 182 месяцев

Средний звездный рейтинг:

4,3 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Открытая плата l29k 3,5×5 см / 1.38×1.97inch двойной AC 15V / 36V DC 18V / 50V

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

219 транзакций за последние 6 месяцев

Средний рейтинг:

4,3 из 5

Lk140 TDA7293, два параллельных, 130 Вт + 130 Вт, плата стереоусилителя мощности hifi

89% из 368 рекомендуют

ПОДБОР ПЕРСОНАЛА

Код

Бесплатная доставка

187 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.7 из 5

AIYIMA DA7293 Amplificador Audio Mini Stereo Amplifier Board 100Wx2 Amplificador Sound Power Amplifiers AMP DIY For Home Theater

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

112 месяцев за последние

Средний рейтинг:

4,7 из 5

TDA7293 / TDA7294 Плата моноканального усилителя Печатная плата Прямая поставка

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

112 транзакций последние 6 месяцев

Средний звездный рейтинг:

4.5 из 5

SOTAMIA TDA7293 Звуковая плата усилителя мощности Усилитель мощности 100 Вт, монофонический усилитель звука, динамик, домашний кинотеатр, DIY

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

1 проданных сделок за последние 6 месяцев 9000

Средний звездный рейтинг:

4,1 из 5

ZEROZONE TDA7293 Параллельный усилитель мощности BTL Mono Borad 350 Вт Amp Board

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

Последние проданные транзакции: 9 месяцев

Средний звездный рейтинг:

4.9 из 5

TDA7293 Плата цифрового аудиоусилителя Моно Одноканальный AC 12–50 В 100 Вт

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

198 транзакций за последние 6 месяцев

Средний рейтинг в звездах :

4,1 из 5

Новая плата усилителя звука TDA7293 / TDA7294 100 Вт + 100 Вт со схемой защиты

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

61 транзакция за последние 6 месяцев

Средний звездный рейтинг:

4.6 из 5

AM05-XH-M170 Плата цифрового усилителя мощности TDA7293 Мощный источник питания мощностью 100 Вт Двойная монофоническая плата усилителя мощности 12-32 В

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

169 транзакций за последние 6 месяцев

Средний рейтинг:

4,3 из 5

TDA7293 Готовая плата усилителя OCL (двухканальный) или BTL (моноканальный)

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

37 транзакций за последние 6 месяцев

Средний рейтинг:

4.4 из 5

100 Вт TDA7293 усилитель мощности плата усилителя активного сабвуфера, чистый усилитель низких частот сабвуфер с фильтром нижних частот 110 В 220 В

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

183 транзакции за последние 6 месяцев

Средний звездный рейтинг:

4,4 из 5

TDA7293 2.0 Плата цифрового усилителя высокой мощности HIFI для аудио усилителя класса D 100 Вт + 100 Вт с трехчастотной регулировкой громкости

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

206 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4.2 из 5

TDA7293 2 * 100 Вт Плата цифрового усилителя высокой мощности Двухканальный усилитель сабвуфера класса D

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

215 проданных сделок за последние 6 месяцев

Средний звездный рейтинг:

4,9 из 5

GHXAMP ONsemi Tube Amplifier Board UPC2581V 150 Вт + 150 Вт HiFi двухканальные аудио усилители NJW0281G NJW0302G

89% из 368 рекомендуют

STAFF PICK

Код

Бесплатная доставка

за последние 6 месяцев

Средний звездный рейтинг:

4.6 из 5

Плата усилителя мощности HIFI 2.0 Стерео двухканальная плата цифрового усилителя мощности DIY TDA7293 100 Вт x 2

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

209 транзакций за последние 6 месяцев

Средний звездный рейтинг:

4,5 из 5

TDA7293 Плата цифрового аудиоусилителя Моно одноканальный AC 12–50 В 100 Вт

89% из 368 рекомендуют

ВЫБОР ПЕРСОНАЛА

Код

Бесплатная доставка

4 проданных транзакции за последнее 6 месяцев

Средний рейтинг:

5 из 5

TDA7293 / TDA7294 Моноканальная плата усилителя Печатная плата Открытая плата 19QE

89% из 368 рекомендуют

плата tda7293

Комментарии

  • Home
  • Лучшие предложения рыбный доктор рядом со мной и бесплатная доставка
  • Лучшие предложения для детских брендов черных трусиков и бесплатная доставка
  • Лучшие предложения для миниатюрных брендов ледяной крошки и бесплатная доставка
  • Лучшие предложения для струнного света 1 м пульт рядом со мной и получите бесплатную доставку
  • Лучшие предложения коробка для дезинфекции ногтей УФ рядом со мной и получите бесплатную доставку
  • Лучшая цена Высококачественная футболка akira рядом со мной и получите бесплатную доставку
  • Лучшая цена Высокое качество мультфильм крышка a5 samsung рядом со мной и получите бесплатно доставка
  • Лучшая цена Высокое качество занавес солнцезащитный козырек фиеста рядом со мной и получи бесплатную доставку
  • лучшие рок-бренды iphone 6 окон и получи бесплатную доставку
  • лучший мужчина из 10 лучших художников рядом со мной и получи бесплатную доставку
  • лучшие миньоны с талрепом мне и получить бесплатную доставку
  • лучший топ ленивый подушка открытый список и получить бесплатную доставку
  • лучший топ розовый жемчуг полированный торт бабочка список и получите бесплатную доставку
  • best top silver925 cross earrings list и получите бесплатную доставку
  • best touch door bell dog list и получите бесплатную доставку
  • Special Offers mazda mx5 back ideas and get free shipping
  • Special Offers metal handle bag vintage ideas и получите бесплатную доставку
  • специальные предложения ребристая стойка рядом со мной и получите бесплатную доставку
  • специальные предложения женщины платья партии девушки бренды и получите бесплатную доставку
  • специальная цена для аккумуляторных светодиодных настенных брендов и получите бесплатную доставку
  • специальная цена для mr16 водонепроницаемый утопленные бренды и получите бесплатную доставку
  • топ 10 цепочек для очков 18k золотых брендов и получите бесплатную доставку
  • топ 10 самых больших 27-каратных светодиодных прожекторов рядом со мной и получите бесплатную доставку
  • топ 10 крупнейших ханидол рядом со мной и получите бесплатную доставку
  • топ 10 самый большой мини-hdmi женский usb c список и бесплатная доставка
  • топ 10 самая большая бритва panasonic es rt51 рядом со мной и получить бесплатно e доставка
  • топ-10 крупнейших брендов салфеток-кубиков и бесплатная доставка Список 10 самых популярных платьев для вечеринок с переменным вырезом и бесплатная доставка
  • топ 10 самых популярных женских ветровок и бесплатная доставка
  • топ 10 самых популярных длинных мужских летних брюк и бесплатная доставка
  • топ 10 самых популярных парков деревянных младенцев рядом со мной и получите бесплатную доставку
  • топ 10 самых популярных триммеров для ногтей peticare список и получите бесплатную доставку
  • топ 10 самых популярных peugeot remote 1 список кнопок и получите бесплатную доставку
  • топ 10 удаленных переключателей для идей водяного насоса и получите бесплатную доставку
  • топ 8 самых популярных брендов покрытия фар для bmw e46 и бесплатная доставка
  • топ 8 самых популярных алюминиевых бутылок чая боба и бесплатная доставка
  • топ-8 самых популярных брендов Samsung Galaxy S4 и бесплатная доставка 9 самых популярных стелек с подогревом 5v 2a рядом со мной и бесплатная доставка
  • лучшие 9 самых популярных идей платы tda7293 и бесплатная доставка

  • Карта сайта
стерео усилитель мощности цепи

аудио с Tda7293 [en5k86e3k1no]

Схема звукового усилителя мощности стерео с TDA7293 – Общая среднеквадратичная мощность 200 Вт – Включает блок питания и печатную плату Автор Toni, 26 сентября 2013 г. с комментариями 7 Просмотрено 28,326 просмотров раз Стереозвук в схеме усилителя с хорошей мощностью, с использованием интегральной схемы TDA7293 до 2x 100 Вт .С предлагаемой конструкцией монтажа на печатной плате. Включает источник питания для самой схемы, поэтому для питания требуется только трансформатор. Компактный размер печатной платы даже в одностороннем порядке. Позволяет установить усилитель мощности и компактный, с хорошим качеством, идеально подходит для различных приложений.

Включает блок питания на плате, требуется только трансформатор для питания схемы. В части источника питания используется мостовой выпрямитель, могут использоваться большие электролитические конденсаторы для фильтрации значений, начиная с 4,700 мкФ до 12 000 мкФ. Светодиоды, включенные последовательно с резистором и отображающие состояние, служат для разряда электролитических конденсаторов.Включает схему отключения звука / режима ожидания, но не был размещен ключ для включения и выключения, чтобы избежать щелчков в динамиках

при включении и выключении, при этом нет необходимости использовать релейный выход. Силовой трансформатор может быть от 18-0-18 до 33-0-33 / 200ВА, с трансформатором с более низким напряжением может также потребоваться меньший ток

Схема стерео аудиоусилителя с TDa7293

Схема аудиоусилителя с TDa7293

Предлагаемая конструкция печатной платы

PCB медная сторона

PCB компонентная сторона

PCB Component Silk

Список компонентов для сборки аудиоусилителя с TDA7293.Детали

Значение

Резистор 1/4 Вт * 5% R1, R2, R10, R11

22K – красный, красный, оранжевый, золотой

R3, R13

680 – синий, серый, коричневый, золотой

R4, R14

27k – красный, фиолетовый, оранжевый, золотой

R5, R15

100k – коричневый, черный, желтый, золотой

R6, R12 *

2,2 – 1 Вт – красный, красный, золотой, золотой

R7, R16

33k – оранжевый, оранжевый, оранжевый, золотой

R8, r9

4,7K – желтый, фиолетовый, красный, золотой

Конденсатор C1, C4, C8, C10, C12, C13, C16, C20

100 нФ – конденсатор полиэфирный

C2, C14

1 мкФ – конденсатор полиэфирный

C3, C7, C15, C19

22 мкФ / 50 В – электролитический конденсатор

C5, C6, C17, C18

/ C18

Электролитический конденсатор

C9

4.От 700 мкФ до 10.000 мкФ / 50 В – электролитический конденсатор

C11

От 4,700 мкФ до 10 000 мкФ / 50 В – электролитический конденсатор

Полупроводники D1, D2

1N4148 – Диод

IC10002, усилитель IC2 Audio

B1

GBU15G или аналогичный – Мостовой выпрямитель

LED1, LED2

красный светодиод 3 мм

Описание разъемов

AC

Разъем для трансформатора – 18-0-18 до 33-0-33

INL

Аудиовход левого канала

INR

Аудиовход правого канала

OUTL

Аудиовыход левого канала

OUTR

Аудиовыход правого канала

Разное Сварка, Провода, Печатная плата, Коробка, разъемы, трансформатор , радиатор и т. д.. Скачать PDF-файл сборки: TDA7293 Datasheet, пластина со стороны меди, со стороны компонентов печатной платы.

Пользовательские электронные теги: tda7293 pcb, tda7293 pcb, tda7293 6 AMP RMS PCB, tda7293 усилитель, tda 7293, tda7293 схема, tda7293 схема, проект усилителя tda7293, макет печатной платы tda7293, усилитель loyout мощностью 200 Вт, стерео Подробнее: стереоусилитель с TDA7293 – общая среднеквадратичная мощность 200 Вт – включая блок питания и печатную плату | Бесплатные электронные схемы и информация Xtronic http: // xtronic.org / схема / усилитель / схема-мощность-аудио-усилитель-стерео-с-tda7293-200-wattsrms-total-includes-power-supply / # ixzz3pUP9SquY

TDA7293 оригинальный инвертирующий моноусилитель 80 Вт

Качественный инвертирующий усилитель на оригинальной и очень популярной микросхеме TDA 7293. Слово «инвертирование» означает – инвертирование фазы на 180 градусов, и этот эффект достигается подачей сигнала не на положительный сигнальный выход микросхемы, а на отрицательный.Основной причиной инвертирующего включения этой и не только микросхем является возможность избежать использования разделительного конденсатора в цепи ООС, что, в свою очередь, не может положительно сказаться на общем качестве усилителя. С другой стороны, влияние этого конденсатора минимально, и вы, скорее всего, не заметите разницу на слух. При этом в подавляющем большинстве случаев можно отказаться от этого конденсатора в обычном, неинвертирующем подключении, но для полного спокойствия и гарантии отсутствия постоянного напряжения на выходе используйте блокирующий конденсатор. на входе и блок акустической защиты на выходе.
Широкий диапазон питающих напряжений, выходной каскад на полевых транзисторах, низкий коэффициент нелинейных искажений позволяет построить усилитель мощностью от 20 до 80 Вт, что дает возможность классифицировать усилители на их основе. ims как Hi-Fi.
Максимальная долговременная мощность:
70 Вт на 4 Ом при +/- 31 В
70 Вт на 8 Ом при +/- 37 В
Коэффициент гармонических искажений
THD 0,1% при 70 Вт на 4 Ом и 0,01% при 60 Вт на 8 Ом
Сигнал -шумовое отношение ≥ 90 дБ
Защита выхода от короткого замыкания на массу и на шины питания.
Защита от перегрузки по току 6.5A
Защита от перегрева

Класс усилителя AB
Встроенная защита Есть
Чип TDA7293
Усиление 27
Максимальное напряжение питания (биполярное / постоянное) DC 40 В
Минимальное напряжение питания (биполярное / постоянное) DC 12 В
Количество каналов моно
Мощность на 4 Ом 70 Вт
THD 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
