КАК: Переменный ток (AC) против постоянного тока (DC): что нужно знать

Электричество делится на два типа тока: чередующиеся и прямые. Переменный ток чередует свою полярность много раз в секунду, а постоянный ток остается постоянным и неизменным.

Электричество, которое поступает из вашей стены, является переменным током, а электричество от батареи – постоянным током. Но это не просто устройства с батарейным питанием, которые используют постоянный ток: почти все электронные устройства преобразуют AC из вашей стены в постоянный ток с помощью устройства, называемого выпрямителем.

Постоянство постоянного тока имеет важное значение для запуска таких устройств, как компьютеры, которые требуют постоянного состояния для сравнения цифровых и нулей, которые заставляют систему работать.

Что такое электричество, во всяком случае?

Электричество – это поток электронов через проводящий материал, такой как металлическая проволока. Электроны сталкиваются друг с другом в длинной цепи, что приводит к общему движению электронов по проводам.

Это движение электронов через проводник создает электричество, а также магнитное поле. Эта электрическая энергия питает все в вашей жизни с помощью вилки или переключателя «on».

Электричество имеет три основных компонента, которые говорят нам, насколько мощный ток. Этими тремя атрибутами являются напряжение, ток и сопротивление. Напряжение говорит нам, насколько мощный электрический поток, ток говорит нам, как быстро течет электричество, а сопротивление говорит нам, как трудно для электронов течь вдоль нашего проводника. Это обобщенное определение недостаточно точно для учебника, но оно достаточно полно для целей этой статьи.

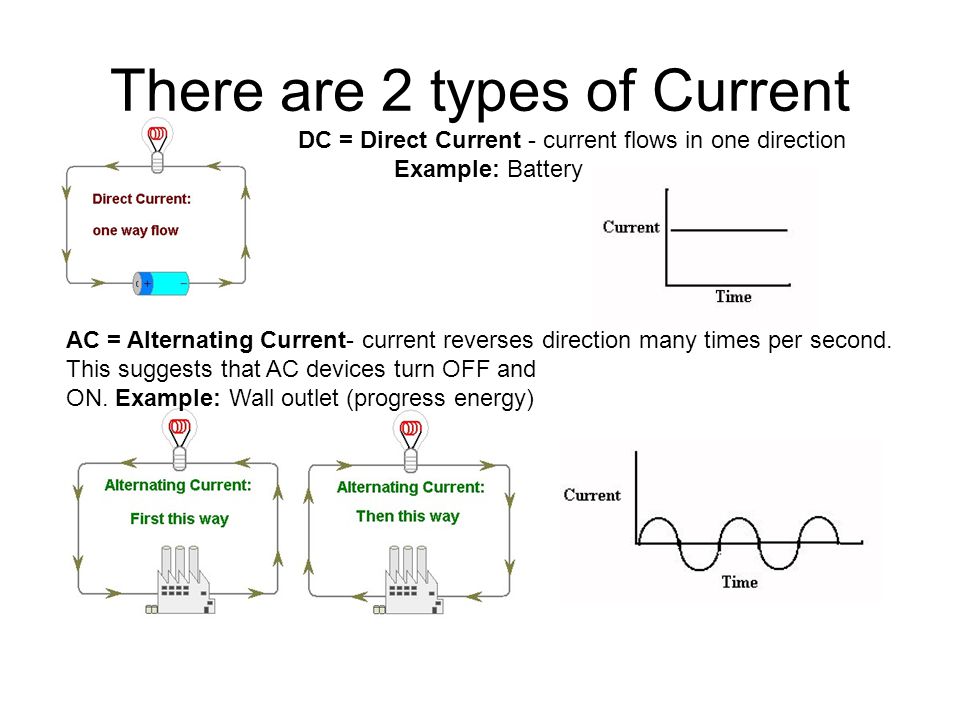

Разница между AC и DC

Переменный ток (AC) и постоянный ток (DC) имеют напряжение, ток и сопротивление. Это то, как течет поток, который делает разницу.

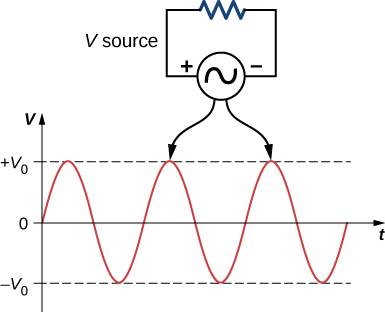

Переменный ток быстро течет вперед и назад, изменяя полярность между 50 и 60 раз в секунду. Это сразу же сталкивается с интуитивным пониманием: если электроны вступают, а затем снова возвращаются, как они могут что-либо использовать?

Однако не накопление электронов создает энергию. Электроны не имеют назначения, которые им нужно достичь, прежде чем будет создана сила. Это движение самих электронов, которые создают электрическую энергию. Так же, как вода, протекающая через трубу, создает силу независимо от направления, электроны, текущие через провод, создают электричество.

DC, с другой стороны, не чередуется вообще. В идеальных условиях это постоянный ток без изменения напряжения с течением времени. В то время как DC, преобразованный из переменного тока с выпрямителем, часто является приближением к этой устойчивой линии, он определенно не переворачивается, как AC. Если мы визуализируем DC как поток воды, он создает постоянную скорость движения только в одном направлении.

Что такое AC и DC?

Благодаря различной природе AC и DC имеют разные применения.

Большинство электрических двигателей в мире работают от переменного тока. В этих двигателях быстрое переключение тока тока используется для быстрого переключения полярности магнита вперед и назад. Это быстрое изменение полярности заставляет проволоку внутри магнитов вращаться, создавая вращающуюся силу, которая питает двигатель.

AC также используется для передачи энергии. Напряжение AC сравнительно легко изменяется, что делает его лучшим выбором для передачи на большие расстояния, чем постоянный ток. AC можно посылать при огромных напряжениях через провода, что приводит к очень небольшим потерям на пути к клиенту.

По прибытии напряжение резко снижается с примерно 765 000 вольт до более управляемых 110-220 вольт и отправляется в ваш дом. Прямой ток не может обеспечить таких резких трансформаций напряжения без значительных потерь мощности.

Прямой ток обычно используется для питания более мелких и более деликатных устройств. Вся бытовая электроника, от вашего планшета до ПК, работает от постоянного тока, как и все, что питается от батареи.
Эти устройства не только выигрывают от DC: они просто не могут функционировать на AC. Устройствам, работающим на 1s и 0s (например, компьютерах), требуется твердотельный уровень напряжения, чтобы отличать высокий сигнал, представляющий один, и низкий сигнал, который представляет собой нуль. При постоянном перевернутом токе AC электронные устройства не имеют устойчивого состояния для сравнения. Без стабильного тока эти устройства не смогут работать. Поскольку переменный ток постоянно меняется, он просто не может обеспечить стабильный уровень сравнения для электроники.

Мощность переменного и постоянного тока широко используется в устройствах разных типов: от холодильников до компьютеров. Некоторые устройства могут использовать оба устройства, используя AC для питания двигателя и постоянного тока для питания сенсорного экрана. Один не лучше, чем другой, но просто другой.

РАЗНИЦА МЕЖДУ ПЕРЕМЕННЫМ ТОКОМ (AC) И ПОСТОЯННЫМ ТОКОМ (DC) | СРАВНИТЕ РАЗНИЦУ МЕЖДУ ПОХОЖИМИ ТЕРМИНАМИ – ТЕХНОЛОГИЯ

Переменный ток (AC) против постоянного (DC)Переменный ток (AC) и постоянный ток (DC) – это два типа токов, которые используются для отправки электричества во все части мира. Оба тока имеют свои особе

Переменный ток (AC) против постоянного (DC)

Переменный ток (AC) и постоянный ток (DC) – это два типа токов, которые используются для отправки электричества во все части мира.

Оба тока имеют свои особенности с преимуществами и также используются в различных устройствах. В то время как постоянный ток однонаправлен и течет только в одном направлении, переменный ток растет и падает, постоянно меняя направление. Однако они похожи по своей природе, поскольку оба связаны с потоком электронов. Но на этом их сходство заканчивается, поскольку они фундаментально различны, и их различие начинается со способа их создания, а также того, как они передаются и используются.

Переменный ток

Переменный ток – это тип тока, который подается для электроснабжения домов и предприятий. Причина, по которой его предпочитают постоянному току, заключается в простоте его производства и передачи. На электростанциях, будь то угольные, ветряные или гидроэнергетические, ток вырабатывается вращающимися турбинами, которые, таким образом, производят переменный ток. При вращении турбина создает магнитное поле, которое толкает и притягивает электроны в проводе. Это постоянное толкание и вытягивание производит ток, который постоянно меняет направление, и, следовательно, переменный ток.

Постоянный ток

Постоянный ток – это тип тока, который вырабатывается источником, не имеющим движущихся частей. Хорошими примерами постоянного тока являются солнечные батареи и обычные батареи. Химическая энергия внутри батареи толкает электроны только в одном направлении, и, следовательно, возникающий ток также является однонаправленным. Одна уникальная вещь, о которой вы можете не знать, – это то, что большинство электронных устройств, таких как телевизоры и DVD, имеют встроенный адаптер переменного / постоянного тока, поскольку они работают от постоянного тока, а в домах – от переменного тока.

DC больше подходит для перевозки на большие расстояния, несмотря на то, что он не используется потребителями. Он преобразуется обратно в кондиционер перед отправкой в дома и на предприятия.

Электронным устройствам необходим постоянный ток, что невозможно при переменном токе, поскольку он постоянно меняет направление. Однако существуют такие устройства, как лампочки, вентиляторы, КЛЛ и т. Д., Которые могут работать как от переменного, так и от постоянного тока, поскольку для них требуется только поток электронов, а направление для них не имеет значения. Вы можете не заметить, но когда лампочка горит от переменного тока, она постоянно включается и выключается, поскольку переменный ток меняет направление 50-60 раз в секунду. Но поскольку это изменение происходит так быстро, мы даже не можем заметить, горит ли лампочка или нет. Такие устройства, как стиральные машины, могут работать только от переменного тока, так как их двигатель может вращаться только от переменного тока. С автоматическими стиральными машинами это действительно усложнилось: двигатель работает от переменного тока, а его экран и компьютер работают от постоянного тока с помощью преобразователя постоянного тока.

Невозможно сравнивать переменный ток и постоянный ток, поскольку оба имеют свои преимущества, которые объясняются использованием домашних устройств. Оба они необходимы, и без них многие из устройств, на которые мы так сильно полагаемся, не будут работать.

Разница между переменным и постоянным током

Сегодня, если вы посмотрите вокруг, практически все, что вы видите, питается от электричества в той или иной форме.
Переменный ток и постоянный ток являются двумя основными формами зарядов, питающих наш электрический и электронный мир.

Что такое AC? (Условное обозначение на электроприборах) Переменный ток может быть определен, как поток электрического заряда, который изменяет свое направление через регулярные промежутки времени.

Период / регулярные интервалы, при котором AC меняет свое направление, является его частотой (Гц). Морские транспортные средства, космические аппараты, и военная техника иногда используют AC с частотой 400 Гц. Тем не менее, в течение большей части времени, в том числе внутреннего использования, частота переменного тока устанавливается на 50 или 60 Гц.

Впоследствии, нет частоты связанной с DC. DC или постоянный ток имеет нулевую частоту.
Источники переменного и постоянного тока:

АС: Электростанции и генераторы переменного тока производят переменный ток.

DC: Солнечные батареи, топливные элементы, и термопары являются основными источниками для производства DC. Но основным источником постоянного тока является преобразование переменного тока.

Применение переменного и постоянного тока:

АС используется для питания холодильников, домашних каминов, вентиляторов, электродвигателей, кондиционеров, телевизоров, кухонных комбайнов, стиральных машин, и практически всего промышленного оборудования.

DC в основном используется для питания электроники и другой цифровой техники. Смартфоны, планшеты, электромобили и т.д.. LED и LCD телевизоры также работают на DC, который преобразовывается от обычной сети переменного тока.

Почему AC используется для передачи электроэнергии. Это дешевле и проще в производстве. AC при высоком напряжении может транспортироваться на сотни километров без особых потерь мощности. Электростанции и трансформаторы уменьшают величину напряжения до (110 или 230 В) для передачи его в наши дома.

Что является более опасным? AC или DC?
Считается, что DC является менее опасным, чем AC, но нет окончательного доказательства. Существует заблуждение, что контакт с высоким напряжением переменного тока является более опасным, чем с низким напряжением постоянного тока. На самом деле, это не о напряжении, речь идет о сумме тока, проходящего через тело человека. Постоянный и переменный ток может привести к летальному исходу. Не вставляйте пальцы или предметы внутрь розеток или гаджетов и высокой мощности оборудования.

Dc и ac напряжение. Разница между переменным и постоянным током

Постоянный ток (DC – Direct Current) – электрический ток, не меняющий своей величины и направления с течением времени.

В реальности постоянный ток не может сохранять величину постоянной. Например, на выходе выпрямителей всегда присутствует переменная составляющая пульсаций. При использовании гальванических элементов, батареек или аккумуляторов, величина тока будет уменьшаться по мере расхода энергии, что актуально при больших нагрузках.

Постоянный ток существует условно в тех случаях, где можно пренебречь изменениями его постоянной величины.

Постоянная составляющая тока и напряжения.

Если рассмотреть форму тока в нагрузке на выходе выпрямителей или преобразователей, можно увидеть пульсации – изменения величины тока, существующие, как результат ограниченных возможностей фильтрующих элементов выпрямителя.
В некоторых случаях величина пульсаций может достигать достаточно больших значений, которые нельзя не учитывать в расчётах, например, в выпрямителях без применения конденсаторов.
Такой ток обычно называют пульсирующим или импульсным. В этих случаях следует рассматривать постоянную DC и переменную AC составляющие.

Постоянная составляющая DC – величина, равная среднему значению тока за период.

AVG – аббревиатура Avguste – Среднее.

Переменная составляющая AC – периодическое изменение величины тока, уменьшение и увеличение относительно среднего значения .

Следует учитывать при расчётах, что величина пульсирующего тока будет равна не среднему значению, а квадратному корню из суммы квадратов двух величин – постоянной составляющей (DC ) и среднеквадратичного значения переменной составляющей (AC ), которая присутствует в этом токе, обладает определённой мощностью и суммируется с мощностью постоянной составляющей.

Вышеописанные определения, а так же термины AC и DC могут быть использованы в равной степени как для тока, так и для напряжения.

Отличие постоянного тока от переменного

По ассоциативным предпочтениям в технической литературе импульсный ток часто называют постоянным, так как он имеет одно постоянное направление. В таком случае необходимо уточнять, что имеется в виду постоянный ток с переменной составляющей.
А иногда его называют переменным, по той причине, что периодически меняет величину. Переменный ток с постоянной составляющей.
Обычно берут за основу составляющую, которая больше по величине или которая наиболее значима в контексте.

Следует помнить, что постоянный ток или напряжение характеризует, кроме направления, главный критерий – постоянная его величина, которая служит основой физических законов и является определяющей в расчётных формулах электрических цепей.
Постоянная составляющая DC, как среднее значение, является лишь одним из параметров переменного тока.

Для переменного тока (напряжения) в большинстве случаев бывает важен критерий – отсутствие постоянной составляющей, когда среднее значение равно нулю.
Это ток, который протекает в конденсаторах, силовых трансформаторах, линиях электропередач. Это напряжение на обмотках трансформаторов и в бытовой электрической сети.
В таких случаях постоянная составляющая может существовать только в виде потерь, вызванных нелинейным характером нагрузок.

Параметры постоянного тока и напряжения

Сразу следует отметить, что устаревший термин “сила тока” в современной отечественной технической литературе используется уже нечасто и признан некорректным. Электрический ток характеризует не сила, а скорость и интенсивность перемещения заряженных частиц. А именно, количество заряда, прошедшее за единицу времени через поперечное сечение проводника.
Основным параметром для постоянного тока является величина тока.

Единица измерения тока – Ампер.
Величина тока 1 Ампер – перемещение заряда 1 Кулон за 1 секунду.

Единица измерения напряжения – Вольт.
Величина напряжения 1 Вольт – разность потенциалов между двумя точками электрического поля, необходимая для совершения работы 1 Джоуль при прохождения заряда 1 Кулон.

Для выпрямителей и преобразователей часто бывает важными следующие параметры для постоянного напряжения или тока:

Размах пульсаций напряжения (тока) – величина, равная разности между максимальным и минимальным значениями.
Коэффициент пульсаций – величина, равная отношению действующего значения переменной составляющей AC напряжения или тока к его постоянной составляющей DC.

Вы знаете, что означают надписи AC (переменный ток) и DC (постоянный ток) на сварочных аппаратах и электродах? По сути эти термины описывают полярность электрического тока, который вырабатывается источником питания и направляется к рабочему изделию через электрод. Выбор правильной полярности для той или иной марки электродов оказывает существенное влияние на прочность и качество соединений – поэтому не забывайте проверить надпись на упаковке! Чтобы лишний раз убедиться, Вы можете сделать две пробные попытки с разной полярностью на краю рабочего изделия.

В обиходе используются термины «прямая» и «обратная» полярность или «электрод-отрицательная» и «электрод-положительная» полярность. Последнее звучит более наглядно и поэтому здесь мы будем использовать именно эти обозначения.

Полярность обусловлена тем, что электрический контур имеет отрицательный и положительный полюсы. Постоянный ток (DC) все время движется в одном направлении, из-за чего его полярность всегда одинакова. Переменный ток (AC) половину времени движется в одном направлении и половину – в другом. Таким образом, при частоте 60 Герц полярность тока меняется 120 раз в секунду.

Сварщик должен хорошо понимать, что такое полярность и какое влияние она оказывает на процесс сварки. С некоторыми исключениями электрод-положительная (обратная) полярность обеспечивает более глубокое проплавление. Электрод-отрицательная (прямая) полярность имеет более высокую производительность расплавления электрода и, как следствие, производительность наплавки. На это могут влиять химические вещества в покрытии. Электроды из углеродистой стали с покрытием целлюлозного типа, например, Fleetweld 5P или Fleetweld 5P+, обычно рекомендуют использовать с положительной полярностью. Некоторые типы электродов для сварки в среде защитных газов пригодны для сварки с обоими типами полярности.

Применение сварочных аппаратов трансформаторного типа породило необходимость в электродах, пригодных для сварки с любой полярностью из-за постоянных смен направления переменного тока. Хотя переменный ток сам по себе не имеет полярности, если электроды для сварки на переменном токе использовать с постоянным, они покажут более низкие результаты. Поэтому производители электродов обычно указывают наиболее подходящую полярность на покрытии и упаковке электродов.

Чтобы обеспечить необходимое проплавление, однородную форму шва и высокие сварочные характеристики, обязательно нужно использовать подходящую полярность. Неправильная полярность вызовет недостаточное проплавление, непостоянную форму шва, избыточное разбрызгивание, сложности с контролем дуги, перегрев и быстрое сгорание электрода.

На большинстве аппаратов четко обозначены контакты или подробно описано, как их настроить на определенную полярность. Например, некоторые аппараты имеют переключатель полярности, а на других для этого нужно сменить кабельные разъемы. Если Вы не уверены, какая в данный момент используется полярность, есть два несложных способа это выяснить. Первый – это сварка угольным электродом для постоянного тока, который будет нормально работать только при прямой полярности. Второй – сварка электродом Fleetweld 5P, который показывает намного лучшие результаты с обратной полярностью.

Проверка полярности :

А: Определение полярности с помощью угольного электрода

2. Заострите кончики двух угольных электродов на шлифовальном диске, чтобы они имели одинаковую форму в плавным скосом, начинающимся в 5–7.5 см от кончика электрода.
3. Вставьте один электрод в электрододержатель возле начала скоса.
4. Настройте силу сварочного тока 135–150А.
5. Выберите интересующую Вас полярность.
6. Подожгите дугу (не забывайте о маске) и некоторое время подождите. Увеличьте длину дуги, чтобы было удобнее наблюдать действие дуги.
7. Понаблюдайте за дугой. При электрод-отрицательной (прямой) полярности дуга имеет коническую форму и отличается высокой стабильностью, легкой управляемостью и однородностью.
При электрод-положительной (обратной) полярности дугой достаточно сложно управлять. Она будет оставлять черные отложения углерода на основном металле.
8. Смените полярность. Подожгите дугу вторым электродом и подождите такое же время. Понаблюдайте за дугой.
9. Сравните кончики двух электродов. При прямой полярностью электрод сгорает равномерно, сохраняя свою форму. При обратной полярности электрод быстро сгорает и принимает плоскую форму.

Б. Определение полярности с помощью металлического электрода (E6010)

1. Проведите очистку основного металла и расположите его горизонтально.
2. Настройте силу сварочного тока 130–145 А (для электродов диаметром 4 мм).
3. Выберите одну из полярностей.
4. Подожгите дугу. Начните сварку, соблюдая стандартную длину дуги и угол наклона электрода.
5. Прислушайтесь к звуку дуги. При подходящей полярности, нормальной длине дуги и силе тока, дуга будет издавать равномерный «треск».
Неправильная полярность при нормальной длине дуги и силе тока вызовет нерегулярный «хруст» и «хлопки» и нестабильность дуги. См. выше, как ведет себя дуга и как выглядит шов при использовании металлического электрода с правильной и неправильной полярностью.
7. Смените полярность и создайте второй шов.
8. Проведите чистку швов и внимательно их осмотрите. При неправильной, прямой полярности шов будет иметь отрицательные характеристики, перечисленные в Уроке 1.6.
9. Повторите несколько раз, пока Вы не научитесь быстро определять текущую полярность.

Для питания различной электронной аппаратуры весьма широко используются DC/DC преобразователи. Применяются они в устройствах вычислительной техники, устройствах связи, различных схемах управления и автоматики и др.

Трансформаторные блоки питания

В традиционных трансформаторных блоках питания напряжение питающей сети с помощью трансформатора преобразуется, чаще всего понижается, до нужного значения. Пониженное напряжение и сглаживается конденсаторным фильтром. В случае необходимости после выпрямителя ставится полупроводниковый стабилизатор.

Трансформаторные блоки питания, как правило, оснащаются линейными стабилизаторами. Достоинств у таких стабилизаторов не менее двух: это маленькая стоимость и незначительное количество деталей в обвязке. Но эти достоинства съедает низкий КПД, поскольку значительная часть входного напряжения используется на нагрев регулирующего транзистора, что совершенно неприемлемо для питания переносных электронных устройств.

DC/DC преобразователи

Если питание аппаратуры осуществляется от гальванических элементов или аккумуляторов, то преобразование напряжения до нужного уровня возможно лишь с помощью DC/DC преобразователей.

Идея достаточно проста: постоянное напряжение преобразуется в переменное, как правило, с частотой несколько десятков и даже сотен килогерц, повышается (понижается), а затем выпрямляется и подается в нагрузку. Такие преобразователи часто называются импульсными.

В качестве примера можно привести повышающий преобразователь из 1,5В до 5В, как раз выходное напряжение компьютерного USB. Подобный преобразователь небольшой мощности продается на Алиэкспресс.

Рис. 1. Преобразователь 1,5В/5В

Импульсные преобразователи хороши тем, что имеют высокий КПД, в пределах 60. .90%. Еще одно достоинство импульсных преобразователей широкий диапазон входных напряжений: входное напряжение может быть ниже выходного или намного выше. Вообще DC/DC конвертеры можно разделить на несколько групп.

Классификация конвертеров

Понижающие, по английской терминологии step-down или buck

Выходное напряжение этих преобразователей, как правило, ниже входного: без особых потерь на нагрев регулирующего транзистора можно получить напряжение всего несколько вольт при входном напряжении 12…50В. Выходной ток таких преобразователей зависит от потребности нагрузки, что в свою очередь определяет схемотехнику преобразователя.

Еще одно англоязычное название понижающего преобразователя chopper. Один из вариантов перевода этого слова – прерыватель. В технической литературе понижающий конвертер иногда так и называют «чоппер». Пока просто запомним этот термин.

Повышающие, по английской терминологии step-up или boost

Выходное напряжение этих преобразователей выше входного. Например, при входном напряжении 5В на выходе можно получить напряжение до 30В, причем, возможно его плавное регулирование и стабилизация. Достаточно часто повышающие преобразователи называют бустерами.

Универсальные преобразователи – SEPIC

Выходное напряжение этих преобразователей удерживается на заданном уровне при входном напряжении как выше входного, так и ниже. Рекомендуется в случаях, когда входное напряжение может изменяться в значительных пределах. Например, в автомобиле напряжение аккумулятора может изменяться в пределах 9…14В, а требуется получить стабильное напряжение 12В.

Инвертирующие преобразователи – inverting converter

Основной функцией этих преобразователей является получение на выходе напряжения обратной полярности относительно источника питания. Очень удобно в тех случаях, когда требуется двухполярное питание, например .

Все упомянутые преобразователи могут быть стабилизированными или нестабилизированными, выходное напряжение может быть гальванически связано с входным или иметь гальваническую развязку напряжений. Все зависит от конкретного устройства, в котором будет использоваться преобразователь.

Чтобы перейти к дальнейшему рассказу о DC/DC конвертерах следует хотя бы в общих чертах разобраться с теорией.

Понижающий конвертер чоппер – конвертер типа buck

Его функциональная схема показана на рисунке ниже. Стрелками на проводах показаны направления токов.

Рис.2. Функциональная схема чопперного стабилизатора

Входное напряжение Uin подается на входной фильтр – конденсатор Cin. В качестве ключевого элемента используется транзистор VT, он осуществляет высокочастотную коммутацию тока. Это может быть либо . Кроме указанных деталей в схеме содержится разрядный диод VD и выходной фильтр – LCout, с которого напряжение поступает в нагрузку Rн.

Нетрудно видеть, что нагрузка включена последовательно с элементами VT и L. Поэтому схема является последовательной. Как же происходит понижение напряжения?

Широтно-импульсная модуляция – ШИМ

Схема управления вырабатывает прямоугольные импульсы с постоянной частотой или постоянным периодом, что в сущности одно и то же. Эти импульсы показаны на рисунке 3.

Рис.3. Импульсы управления

Здесь tи время импульса, транзистор открыт, tп – время паузы, – транзистор закрыт. Соотношение tи/T называется коэффициентом заполнения duty cycle, обозначается буквой D и выражается в %% или просто в числах. Например, при D равном 50% получается, что D=0,5.

Таким образом D может изменяться от 0 до 1. При значении D=1 ключевой транзистор находится в состоянии полной проводимости, а при D=0 в состоянии отсечки, попросту говоря, закрыт. Нетрудно догадаться, что при D=50% выходное напряжение будет равно половине входного.

Совершенно очевидно, что регулирование выходного напряжения происходит за счет изменения ширины управляющего импульса tи, по сути дела изменением коэффициента D. Такой принцип регулирования называется (PWM). Практически во всех импульсных блоках питания именно с помощью ШИМ производится стабилизация выходного напряжения.

На схемах, показанных на рисунках 2 и 6 ШИМ «спрятана» в прямоугольниках с надписью «Схема управления», которая выполняет некоторые дополнительные функции. Например, это может быть плавный запуск выходного напряжения, дистанционное включение или защита преобразователя от короткого замыкания.

Вообще конвертеры получили столь широкое применение, что фирмы производители электронных компонентов наладили выпуск ШИМ контроллеров на все случаи жизни. Ассортимент настолько велик, что просто для того чтобы их перечислить понадобится целая книга. Поэтому собирать конвертеры на дискретных элементах, или как часто говорят на «рассыпухе», никому не приходит в голову.

Более того готовые конвертеры небольшой мощности можно купить на Алиэкспрес или Ebay за незначительную цену. При этом для установки в любительскую конструкцию достаточно припаять к плате провода на вход и выход, и выставить требуемое выходное напряжение.

Но вернемся к нашему рисунку 3. В данном случае коэффициент D определяет, сколько времени будет открыт (фаза 1) или закрыт (фаза 2) . Для этих двух фаз можно представить схему двумя рисунками. На рисунках НЕ ПОКАЗАНЫ те элементы, которые в данной фазе не используются.

Рис.4. Фаза 1

При открытом транзисторе ток от источника питания (гальванический элемент, аккумулятор, выпрямитель) проходит через индуктивный дроссель L, нагрузку Rн, и заряжающийся конденсатор Cout. При этом через нагрузку протекает ток, конденсатор Cout и дроссель L накапливают энергию. Ток iL ПОСТЕПЕННО ВОЗРАСТАЕТ, сказывается влияние индуктивности дросселя. Эта фаза называется накачкой.

После того, как напряжение на нагрузке достигнет заданного значения (определяется настройкой устройства управления), транзистор VT закрывается и устройство переходит ко второй фазе – фазе разряда. Закрытый транзистор на рисунке не показан вовсе, как будто его и нет. Но это означает лишь то, что транзистор закрыт.

Рис.5. Фаза 2

При закрытом транзисторе VT пополнения энергии в дросселе не происходит, поскольку источник питания отключен. Индуктивность L стремится воспрепятствовать изменению величины и направления тока (самоиндукция) протекающего через обмотку дросселя.

Поэтому ток мгновенно прекратиться не может и замыкается через цепь «диод-нагрузка». Из-за этого диод VD получил название разрядный. Как правило, это быстродействующий диод Шоттки. По истечении периода управления фаза 2 схема переключается на фазу 1, процесс повторяется снова. Максимальное напряжение на выходе рассмотренной схемы может быть равным входному, и никак не более. Чтобы получить выходное напряжение больше, чем входное, применяются повышающие преобразователи.

Пока только следует напомнить собственно о величине индуктивности, которая определяет два режима работы чоппера. При недостаточной индуктивности преобразователь будет работать в режиме разрывных токов, что совершенно недопустимо для источников питания.

Если же индуктивность достаточно большая, то работа происходит в режиме неразрывных токов, что позволяет с помощью выходных фильтров получить постоянное напряжение с приемлемым уровнем пульсаций. В режиме неразрывных токов работают и повышающие преобразователи, о которых будет рассказано ниже.

Для некоторого повышения КПД разрядный диод VD заменяется транзистором MOSFET, который в нужный момент открывается схемой управления. Такие преобразователи называются синхронными. Их применение оправдано, если мощность преобразователя достаточно велика.

Повышающие step-up или boost преобразователи

Повышающие преобразователи применяются в основном при низковольтном питании, например, от двух-трех батареек, а некоторые узлы конструкции требуют напряжения 12…15В с малым потреблением тока. Достаточно часто повышающий преобразователь кратко и понятно называют словом «бустер».

Рис.6. Функциональная схема повышающего преобразователя

Входное напряжение Uin подается на входной фильтр Cin и поступает на последовательно соединенные L и коммутирующий транзистор VT. В точку соединения катушки и стока транзистора подключен диод VD. К другому выводу диода подключены нагрузка Rн и шунтирующий конденсатор Cout.

Транзистор VT управляется схемой управления, которая вырабатывает сигнал управления стабильной частоты с регулируемым коэффициентом заполнения D, так же, как было рассказано чуть выше при описании чопперной схемы (Рис. 3). Диод VD в нужные моменты времени блокирует нагрузку от ключевого транзистора.

Когда открыт ключевой транзистор правый по схеме вывод катушки L соединяется с отрицательным полюсом источника питания Uin. Нарастающий ток (сказывается влияние индуктивности) от источника питания протекает через катушку и открытый транзистор, в катушке накапливается энергия.

В это время диод VD блокирует нагрузку и выходной конденсатор от ключевой схемы, тем самым предотвращая разряд выходного конденсатора через открытый транзистор. Нагрузка в этот момент питается энергией накопленной в конденсаторе Cout. Естественно, что напряжение на выходном конденсаторе падает.

Как только напряжение на выходе станет несколько ниже заданного, (определяется настройками схемы управления), ключевой транзистор VT закрывается, и энергия, запасенная в дросселе, через диод VD подзаряжает конденсатор Cout, который подпитывает нагрузку. При этом ЭДС самоиндукции катушки L складывается с входным напряжением и передается в нагрузку, следовательно, напряжение на выходе получается больше входного напряжения.

По достижении выходным напряжением установленного уровня стабилизации схема управления открывает транзистор VT, и процесс повторяется с фазы накопления энергии.

Универсальные преобразователи – SEPIC (single-ended primary-inductor converter или преобразователь с несимметрично нагруженной первичной индуктивностью).

Подобные преобразователи применяются в основном, когда нагрузка имеет незначительную мощность, а входное напряжение изменяется относительно выходного в большую или меньшую сторону.

Рис.7. Функциональная схема преобразователя SEPIC

Очень похожа на схему повышающего преобразователя, показанного на рисунке 6, но имеет дополнительные элементы: конденсатор C1 и катушку L2. Именно эти элементы и обеспечивают работу преобразователя в режиме понижения напряжения.

Преобразователи SEPIC применяются в тех случаях, когда входное напряжение изменяется в широких пределах. В качестве примера можно привести 4V-35V to 1.23V-32V Boost Buck Voltage Step Up/Down Converter Regulator. Именно под таким названием в китайских магазинах продается преобразователь, схема которого показана на рисунке 8 (для увеличения нажмите на рисунок).

Рис.8. Принципиальная схема преобразователя SEPIC

На рисунке 9 показан внешний вид платы с обозначением основных элементов.

Рис.9. Внешний вид преобразователя SEPIC

На рисунке показаны основные детали в соответствии с рисунком 7. Следует обратить внимание на наличие двух катушек L1 L2. По этому признаку можно определить, что это именно преобразователь SEPIC.

Входное напряжение платы может быть в пределах 4…35В. При этом выходное напряжение может настраиваться в пределах 1,23…32В. Рабочая частота преобразователя 500КГц.При незначительных размерах 50 x 25 x 12мм плата обеспечивает мощность до 25 Вт. Максимальный выходной ток до 3А.

Но тут следует сделать замечание. Если выходное напряжение установить на уровне 10В, то выходной ток не может быть выше 2,5А (25Вт). При выходном напряжении 5В и максимальном токе 3А мощность составит всего 15Вт. Здесь главное не перестараться: либо не превысить максимально допустимую мощность, либо не выйди за пределы допустимого тока.

Постоянным, или DC-током, называется поток электрических зарядов, со временем не меняющий своего направления и силы, которая согласно классическому определению этой величины измеряется в кулонах в секунду (или амперах).

При знакомстве с электрическими явлениями постоянного характера важно помнить не только о направлении протекания физических процессов, но и об их интенсивности (силе). В реальных условиях эксплуатации электротехнического или электронного оборудования значение DC редко бывает абсолютно постоянным.

Причины непостоянства

Дело в том, что на выходе любой выпрямительной схемы, преобразующей переменный ток, всегда имеются низкочастотные гармоники исходного сигнала, называемые пульсациями.

Обратите внимание! При работе аккумуляторов и гальванических элементов говорить о его постоянстве также не совсем корректно, поскольку это может относиться только к понятию «полярность».

Сила потока электронов в любой нагрузке со временем также меняется (убывает), что связано со снижением ЭДС источника питания.

Из приведённых выше рассуждений следует, что говорить о постоянстве токовых характеристик в данных цепях можно только с некоторой долей условности. Оно приемлемо лишь в ситуациях, когда изменениями его силы можно пренебречь.

Основные характеристики тока

При рассмотрении основных параметров этой физической величины сразу оговоримся, что часто употребляемый термин «сила тока» большинством специалистов признан не совсем корректным. Гораздо более подходящей для обозначения его скалярной характеристики является не сила, а скорость (иногда её называют интенсивностью) перемещения свободных электрических зарядов.

Согласно классическому представлению, эта скорость определяется как количество заряда, перемещающегося через заданное сечение проводящего материала в единицу времени. Именно этот показатель, принимаемый за единицу силы тока, носит название одного Ампера.

Таким образом, поток в один Ампер – это перемещение заряда в один Кулон через данное проводящее сечение за время, равное секунде. Ещё одна характеристика постоянного тока, связанная с его протеканием по нагрузке с сопротивлением R, называется падением напряжения, которое измеряется в Вольтах. Оно определяется как разность потенциалов, образуемая на проводнике при протекании через него одного Ампера.

Это же определение может быть представлено в следующем виде. Один Вольт – это такая разность потенциалов между разнесёнными в электрическом поле точками, которой достаточно для совершения работы в один Джоуль (при переносе между ними заряда в один Кулон).

К практическим характеристикам получаемой посредством выпрямителей токовой компоненты обычно относят следующие параметры:

Амплитуда пульсаций, определяемая как разность его предельных значений;
Показатель пульсаций, представляемый в виде отношения двух величин, в котором в числителе ставится ток AC, а в знаменателе – DC.

Исследуем последнюю более подробно.

DC составляющая

При исследовании формы нагрузочного тока на выходе диодного выпрямителя с помощью осциллографа удаётся разглядеть его пульсации, проявляющиеся из-за ограниченности возможностей фильтрующих компонентов (ёмкостей).

В отдельных случаях эти составляющие настолько малы, что они могут не учитываться при расчёте схем, в которых должны устанавливаться фильтрующие конденсаторы. При таком подходе к категории исследуемый показатель удобнее рассматривать как импульсный или пульсирующий и выделять две его составляющие: DC и ас. Рассмотрим каждую из этих компонент более подробно.

Постоянная DC

Указанная величина вычисляется как среднее значение токового действия в течение периода. Она в корне отлична от другой характеристики пульсирующего потока, называемой переменной составляющей ас.

Изменяющаяся компонента

Переменный ток (точнее составляющая пульсирующего тока) ас представляет собой периодическое колебание его амплитуды около уже рассмотренного ранее среднего положения. При расчёте этой величины следует исходить из того, что её значение включает следующие составляющие:

Постоянную часть;
Значение переменной компоненты (ас), определяемое как среднеквадратичная величина.

Обе они являются компонентами исследуемого токового сигнала и, подобно всем электрическим параметрам, имеют фиксированную мощность (то есть способность выполнять определённую работу). Последняя вычисляется как:

где I – это средняя квадратичная постоянной составляющей и пульсаций тока.

То есть при расчёте мощности компоненты постоянной DC и переменной ас суммируются как комплексные величины.

Дополнительная информация. Они представляются в этом случае в виде векторных составляющих исходного сигнала.

Также важно, что все рассмотренные определения, как и символы AC и DC, в равной степени применимы и для категории «напряжение».

В заключение ещё раз обратим внимание на то, что представление о постоянном токе чаще всего связано с неизменностью направления потока свободных электронов. Однако в реальности это понятие предполагает учёт ряда скалярных характеристик, к одной из которых относится интенсивность потока зарядов в пассивной нагрузке.

При изменяющемся во времени номинальном значении этой токовой составляющей считать его постоянным можно только условно, что допускается в рамках решаемой в каждом конкретном случае задачи.

Видео

Что такое AC? Переменный ток может быть определен, как поток электрического заряда, который изменяет свое направление через регулярные промежутки времени.

Что такое DC? (Условное обозначение на электроприборах) Постоянный ток является током (поток электрического заряда или электронов), который течет только в одном направлении. Впоследствии, нет частоты связанной с DC. DC или постоянный ток имеет нулевую частоту.
Источники переменного и постоянного тока:

АС: Электростанции и генераторы переменного тока производят переменный ток.

Применение переменного и постоянного тока:

AD4 DC User Guide

Модуль питания постоянного тока представляет собой усовершенствование, позволяющее приемникам AD4D и AD4Q работать с питанием переменного или постоянного тока. Модуль постоянного тока обеспечивает питание в случае сбоя или отсутствия питания переменного тока. Переключение между питанием переменного и постоянного тока происходит незаметно, без воздействия на работу приемника.

Основные особенности

Работа от источника питания переменного тока
Защита от перенапряжения и недонапряжения
Защита от обратной полярности

Соединения питания

Модуль постоянного тока может работать в следующих режимах входа.

Переменный и постоянный ток
Только переменный ток
Только постоянный ток

Убедитесь, что выключен переключатель питания приемника.
Подключите источник питания переменного тока ко входу переменного тока.
Подключите источник питания постоянного тока ко входу постоянного тока.
Включите переключатель питания приемника.

Примечание: если источник питания переменного тока исправен и включен, приемник будет работать от питания переменного тока.

Режимы и значки работы

Значок на начальном экране указывает на рабочий режим и источник питания приемника.

Значок	Рабочий режим	Источник питания
	Доступно питание постоянного тока.	Приемник работает от источника питания переменного тока, питание постоянного тока доступно.
	Работа приемника от источника питания постоянного тока.	Приемник работает от источника питания постоянного тока. Источник питания переменного тока неисправен или не подключен.
	Питание постоянного тока недоступно.	Источник питания постоянного тока не подключен или уровень напряжения ниже минимально допустимого.

Примечание: для обеспечения надежной работы питания переменного тока следите, чтобы батарея была заряжена минимум до 10,9 В постоянного тока.

Отслеживание состояния питания постоянного тока

Состояние модуля постоянного тока можно просмотреть в меню приемника.

В меню Device Configuration выберите DC Power Status.
На экране модуля постоянного тока отображается следующая информация.
- DC MODULE INSTALLED: Yes или No
- DC POWER AVAILABLE: Yes или No
- POWER SOURCE: AC или DC

Схема разъемов, разъем постоянного тока на 4-контактный разъем XLR

Рекомендованный калибр кабеля для разъема:

15 футов и менее: 18 AWG (1 мм²)
16–25 футов: 16 AWG (1,5 мм²)
26–32 фута: 14 AWG (2,5 мм²)

Важно: общая длина кабеля не должна превышать 32 фута.

Диапазон входного напряжения постоянного тока

10. 9 до 14.8 В пост. тока

Максимальный входной постоянный ток

Режимы защиты

Перенапряжение, Недонапряжение, Обратная полярность

Тип разъема

4-контактный разъем XLR	Контакт 1	Минус
	Контакт 2	Нет соединения
	Контакт 3	Нет соединения
	Контакт 4	Плюс

Различия AC и DC ксенона

На сегодняшнее время в продаже существует адаптивный ксенон с лампами и блоками розжига AC и DC. Это один и тот же ксенон, но имеющий некоторые различия, о которых вы, как покупатель и пользователь, обязательно должны знать. Этот материал посвящен ксенону AC и DC, особенностям, отличиям и многому другому, что полезно будет знать.

Вступительная часть о ксеноне AC и DC

На первый взгляд отличить блоки розжига AC и DC невозможно. Главное их различие в том, что AC – это блоки розжига, которые имеют переменный ток, а DC – постоянный. Различие таких двух ксенонов можно заметить при их работе, а точнее во время розжига и поддержания тлеющего разряда. Мерцание ламп выдает блоки розжига DC.

Для того, чтобы конкретно понять различия между ксеноном AC и DC необходимо знать их конструкцию. Разительно отличаются такие комплекты именно по принципу работы, что является наиболее важным для данного устройства в светотехнике для автомобилей. Как уже отмечалось, их принцип работы виден в момент розжига ксеноновой лампы и поддержании горения. Для того, чтобы образовать электрическую дугу между электродами в колбе лампы необходима мощная подача импульса, то есть тока до 25000 В.

После того, как запустилось горение источника, для поддержания функционирования лампы необходима беспрерывная подача тока с напряжением 80-85 В, и следит за этим контроллер, который вмонтирован в балласт игнитора. Это стандартный принцип работы блоков розжига ксеноновых ламп. В AC блоках присутствует игнитор (инвертер) и стабильно работающий стабилизатор, в отличие от комплектов DC.

Комплекты блоков розжига DC: принцип розжига лампы

Адаптивные блоки розжига и ксеноновые лампы с постоянным током DC имеют значительно меньшую стоимость, легкий вес и небольшие габариты. Они обеспечивают единичный и нецикличный разряд, что и приводит, зачастую, к дрожанию электрической дуги и мерцанию света ксенонового источника. Чтобы правильно активизировать работу ксеноновой лампы необходим повторный импульс, что занимает дополнительные несколько секунд на ожидание повторной подачи тока. Отметим, что система DС по качеству намного лучше, чем галоген, но все же уступает комплектам AC c переменным током.

Комплекты блоков розжига AC: принцип розжига лампы

Ксеноновые блоки розжига и лампы с переменным током AC работают намного стабильнее и лучше, поскольку оснащены специальным стабилизатором, выравнивающим напряжение. АС блоки создают импульсы необходимой частоты и мощности, что и позволяет обеспечить бесперебойность и стабильность выдачи света лампами. Для того, чтобы создать амплитуду колебания в блоках и лампах АС используются специальные игниторы (иногда могут называться инверторами), которые обеспечивают преобразование низковольтного тока в высоковольтный импульс и наоборот. Таким образом из напряжения бортовой сети транспортного средства 12 В (иногда 24 В) обеспечивается генерация тока в 25000 В, что в считанные секунды гарантирует розжиг ксенонового излучателя. Стоит отметить, что у блоков АС есть двусторонняя связь с ксеноновыми лампами, таким образом, если свет начинает тухнуть, то блок обеспечивает подачу высоковольтного импульса, чтобы не привести к деактивации излучателя. Таким образом, комплекты адаптивного ксенона АС более стабильно работают, не наблюдается мерцаний ламп и скачков напряжения.

Сравнительная характеристика блоков АС и DC

Параметры	Блоки AC	Блоки DC
Ток	Переменный	Постоянный
Стартовый импульс	Один мощный импульс в 25000 В, что обеспечивает моментальный розжиг ксеноновой лампы. Лампа моментально разжигается, не наблюдается мерцаний и снижения яркости света.	Иногда стартовый импульс полностью не активизирует электрическую дугу, а поэтому приходится ждать повторной реакции, что занимает намного больше времени и свет лампы мерцает.
Вес	Имеют больший вес, чем блоки с постоянным током, благодаря конструктивным особенностям.	Характеризуются максимальной легкостью, а поэтому не создают давление на блок фары.
Габариты	Бывают разные габариты, в зависимости от поколения.	Блоки обладают практически одинаковыми габаритами.
Конструкция	Имеют игнитор (инвертер) и стабилизатор.	Отсутствует инвертер и стабилизатор напряжения.
Форм-фактор	Бывают стандартного размера и слим, для использования в авто с маленьким подкапотным пространством.	Практически все блоки розжига имеют стандартные размеры, но меньшего формата, чем обыкновенные блоки АС.
Звуковой сигнал	Обладают специальным звуковым сигналом, который со временем затухает и оповещает водителя о пригодности ксенона для использования и начала движения авто.	Блоки розжига постоянного тока не обеспечивают подачу звукового сигнала для водителя, а поэтому приходится ждать дольше, чтобы начать движение.
Лампы	Используется исключительно с лампами переменного тока АС. Если подключить блок с лампами DC, то свечение не активизируется, поскольку блок не создает специальную полярность, которая нужна для функционирования ламп с постоянным током.	Необходимо использовать исключительно с лампами DC. Если же подключить блок к лампам с переменным током АС, то увеличивается износ и ламп, и разжигающего изделия. К тому же свет ламп АС будет «дрожать», за счет отсутствия стабильности в дуговом разряде.
Длительность эксплуатации	Использовав лампы и блоки АС комплект прослужит в среднем 2500-3000 часов.	Пользуясь лампами и блоками DC свет фар будет годен в течении 1500-2000 часов.
Процент дефективности	В среднем 2% брака.	В среднем 5% брака.
Надежность	Блоки обладают высокой надежностью и стабильностью работы, не допускают короткого замыкания и гарантируют бесперебойность свечения ксеноновой лампы.	Надежность, по сравнению с блоками розжига АС немного снижена, не говоря о стабильности функционирования и бесперебойности свечения ксенонового излучателя.
Устойчивость к температурным перепадам	Блоки обладают высокой устойчивостью к перепадам температуры, корпус надежно и герметично запаян, а элементы, которые максимально подвержены выходу из строя при попадании влаги – спрятаны.	Стоит отметить, что блоки DC и AC по устойчивости к температуре идентичны. К тому же, благодаря качественному герметику блоки постоянного напряжения не подвержены попаданию влаги.
Стоимость	За счет того, что блоки розжига АC оснащаются дополнительными компонентами, они стоят на порядок дороже, чем устройства постоянного тока.	Стоят намного дешевле, чем блоки розжига с переменным током, поскольку отсутствуют важные компоненты, например, стабилизатор напряжения.

Будьте бдительны!

Зачастую случается так, что приобретая блоки розжига у недобросовестных продавцов, например на базарах, или же магазинах «в подвалах» покупатели наталкиваются на мошенничество. Многие хитрят и монтируют муляж инвертера в блоки розжига DC и выдают их за AC, естественно по стоимости на порядок выше. Именно поэтому, приобретайте адаптивные комплекты ксенона только у проверенных продавцов, которые гарантируют высокое качество продукции и обязательно предоставляют гарантию на любые приобретенные комплекты.

Сварочный ток и полярность. ACϟDС – ООО «ЦСК»

Главная|Энциклопедия сварки|С|Сварочный ток и полярность. ACϟDС

Сварка – это ручной труд, но сварщики должны обладать достаточным количеством технических знаний, даже если в школе физика для них была чем-то сверхъестественным.

Одним из обязательных понятий, которые необходимо знать, является «сварочный ток». Сварщик должен хорошо понимать, что такое полярность и какое влияние она оказывает на процесс сварки.

На сварочных аппаратах и электродах можно заметить обозначения AC или DC, которые описывают полярность тока. Почему электрические токи и полярность возникают во время сварки? Давайте рассмотрим эти понятия внимательно.

Что такое полярность?

Электрическая цепь, возникающая при включении сварочного аппарата, имеет отрицательный и положительный полюс – это свойство называется полярностью. Полярность имеет большое значение при сварке, потому что выбор правильной полярности влияет на прочность и качество сварного шва. Использование неправильной полярности может привести к большому количеству брызг, плохому проплавлению и потере контроля сварочной дуги.

Что такое переменный (AC) и постоянный (DC) ток?

AC от англ. «alternating current» обозначает переменный ток, а DC «direct current» – постоянный ток.

Первый чередует направление тока, а последний течет только в одном направлении.

Поэтому сварочные машины и электроды с маркировкой DC имеют постоянную полярность, тогда как маркированные AC изменяют полярность 120 раз в секунду с частотой тока 60 герц.

Чем переменный и постоянный ток различаются при сварке?

Сварка при постоянном токе (DC) создает более плавные и более устойчивые дуги, образуется меньше брызг. Легче производится сварка в вертикальном и верхнем положениях.

Тем не менее, переменный ток (AC) может быть предпочтительным выбором начинающих сварщиков, поскольку часто используется в недорогих сварочных аппаратах начального уровня. AC также распространен в судостроительной сварке или в любых условиях, где дуга может плавать из стороны в сторону.

Что такое прямая и обратная полярность постоянного тока (DC)?

Полярность
прямая	обратная
отрицательная	положительная
(–)	(+)

Процесс сварки будет различаться не только в зависимости от направления, но и от полярности тока: положительной (+) или отрицательной (–).

Положительная полярность постоянного тока (DC+) обеспечивает высокий уровень проплавления, в то время как отрицательная полярность постоянного тока (DC–) даст меньшее проплавление, но более высокую скорость осаждения (например, на тонком листовом металле). Различные защитные газы могут дополнительно влиять на процесс сварки.

Так как переменный ток (AC) наполовину положительный и наполовину отрицательный, его сварочные свойства находятся прямо в середине положительной и отрицательной полярности постоянного тока (DC). Некоторые сварщики выбирают переменный ток (AC), если они хотят избежать глубокого проплавления. Например, при ремонтных работах на ржавых металлах.

Хотя переменный ток сам по себе не имеет полярности, если электроды для сварки на переменном токе использовать с постоянным, они покажут более низкие результаты. Поэтому производители электродов обычно указывают наиболее подходящую полярность на покрытии и упаковке электродов.

Понимание направления и полярности сварочного тока важно для правильного выполнения сварочных работ. Знание того, как эти факторы влияют на ваш сварной шов, облегчит вашу работу.

Источник: www.weldingschool.com

Сварочные материалы и оборудование Вы можете приобрести на нашем сайте – сварочные электроды и сварочное оборудование.

Звоните нам по телефону: +7 (343) 266-44-33 или отправляйте заявку на e-mail: [email protected].

Война токов: мощность переменного тока и постоянного тока

Это #GridWeek на Energy.gov. Мы подчеркиваем наши усилия по поддержанию надежной, отказоустойчивой и безопасной электросети по всей стране и то, что это значит для вас. В четверг, 20 ноября, в 14:00 по восточноевропейскому времени мы проведем чат в Твиттере на тему «Как работает сеть». Присылайте нам свои вопросы в Twitter, Facebook и Google+, используя #GridWeek.

Начиная с конца 1880-х годов Томас Эдисон и Никола Тесла были втянуты в битву, известную теперь как Война течений.

Эдисон разработал постоянный ток – ток, который непрерывно течет в одном направлении, как в батарее или топливном элементе. В первые годы развития электричества постоянный ток (сокращенно DC) был стандартом в США.

Но была одна проблема. Постоянный ток нелегко преобразовать в более высокие или более низкие напряжения.

Тесла считал, что переменный ток (или переменный ток) был решением этой проблемы. Переменный ток меняет направление определенное количество раз в секунду – 60 в U.S. – и может быть сравнительно легко преобразован в различные напряжения с помощью трансформатора.

Эдисон, не желая терять гонорары, которые он получал от своих патентов на постоянный ток, начал кампанию по дискредитации переменного тока. Он распространял дезинформацию, говоря, что переменный ток более опасен, и даже зашел так далеко, что публично казнил бездомных животных электрическим током, используя переменный ток, чтобы доказать свою точку зрения.

Чикагская всемирная выставка – также известная как Всемирная колумбийская выставка – проходила в 1893 году, в разгар нынешней войны.

General Electric предложила электрифицировать ярмарку, используя постоянный ток Эдисона, за 554 000 долларов, но проиграла Джорджу Вестингаузу, который сказал, что может обеспечить электроэнергию ярмарку всего за 399 000 долларов, используя переменный ток Tesla.

В том же году Niagara Falls Power Company решила заключить с Westinghouse, которая лицензировала патент на многофазный асинхронный двигатель переменного тока Tesla, контракт на производство электроэнергии из Ниагарского водопада. Хотя некоторые сомневались, что этот водопад может привести в действие весь Буффало, штат Нью-Йорк, Тесла был убежден, что он может привести в действие не только Буффало, но и весь восток Соединенных Штатов.

16 ноября 1896 года Буффало был освещен переменным током от Ниагарского водопада. К этому времени General Electric тоже решила запрыгнуть на поезд переменного тока.

Похоже, что переменный ток почти уничтожил постоянный ток, но в последние годы постоянный ток пережил своего рода возрождение.

Сегодня наша электроэнергия по-прежнему питается преимущественно переменным током, но компьютеры, светодиоды, солнечные элементы и электромобили работают на постоянном токе.Теперь доступны методы преобразования постоянного тока в более высокие и более низкие напряжения. Поскольку постоянный ток более стабилен, компании находят способы использования постоянного тока высокого напряжения (HVDC) для транспортировки электроэнергии на большие расстояния с меньшими потерями электроэнергии.

Получается, что Война течений еще не окончена. Но вместо того, чтобы продолжать горячую битву переменного и постоянного тока, похоже, что два тока в конечном итоге будут работать параллельно друг другу в своего рода гибридном перемирии.

И ничего из этого было бы невозможно без гения Теслы и Эдисона.

Примечание. Этот пост был первоначально опубликован как часть нашей серии статей «Эдисон против Теслы» в ноябре 2013 года.

Мощность переменного тока и постоянного тока и война токов

Многие из нас не понимают, как работает электричество. Достаточно того, что работает – вы включаете выключатель, и в комнате загорается свет. Поэтому может показаться удивлением узнать, что на самом деле существует два разных вида электричества, которые мы используем для питания многих устройств в нашей жизни.Они известны как переменный и постоянный ток или переменный и постоянный ток (не рок-группа 70-х годов).

Проще говоря, постоянный ток течет только в одном направлении, а переменный ток течет вперед и назад. Например, фонарик работает на постоянном токе, а заряд идет от аккумулятора и питает лампочку. С другой стороны, потолочный светильник в вашем доме использует переменный ток, полярность которого постоянно меняется, поскольку он проходит через электрическую систему вашего дома.

Но зачем нам два разных типа электричества и как были разработаны эти дуэльные системы? Ответ кроется в ожесточенном соперничестве между парой самых известных изобретателей в американской истории.

Истоки постоянного тока

До 1870-х годов люди полагались на газовые лампы, свечи или фонари, чтобы освещать свое окружение в ночное время. Были достигнуты успехи в элементарных батареях и электрическом освещении, но ничего достаточно практичного для повседневного использования.Все изменилось, когда Томас Эдисон изобрел лампу накаливания в 1879 году, которая была намного надежнее, чем все, что было раньше.

С появлением электрических лампочек появилась возможность снабжать электроэнергией дома и даже целые города, и Эдисон стремился захватить растущий рынок. Его лампы работали от постоянного тока, вырабатываемого электростанциями, известными как динамо-машины, которые использовали паровые двигатели для выработки электроэнергии. Изобретатель возглавил создание многочисленных электростанций постоянного тока в Нью-Йорке в 1880-х годах через свою компанию Edison Electric, предшественницу General Electric.

Электрическое освещение в домах и на предприятиях было откровением, но использование электричества постоянного тока имело свои недостатки. Электроэнергия поступала непосредственно от генерирующего объекта на 110 вольт, и могла пройти около мили или около того, прежде чем она потеряла слишком много напряжения. Это означало использование большого количества ценной недвижимости в городе для строительства электростанций, в то время как сельские общины вообще не участвовали в энергетической революции.

Повышение переменного тока

У одного из сотрудников Эдисона, молодого человека по имени Николай Тесла, возникла идея устранить некоторые недостатки постоянного тока.Тесла изобрел двигатель, вырабатывающий переменный ток. Переменный ток вырабатывается, что вполне уместно, с помощью генератора переменного тока, который вращает магнит внутри катушки с проводом, который создает электричество с постоянно меняющейся полярностью, когда провод взаимодействует с чередующимися сторонами магнитного поля.

Помимо самой новой формы электричества, ключом к идее Теслы были трансформаторы или катушки разных размеров для изменения напряжения электричества. Благодаря мощности трансформаторов переменный ток стал выгодным для крупномасштабной генерации и распределения, потому что чем выше напряжение, тем эффективнее передача. Линии высокого напряжения слишком опасны для проникновения в здание, но с помощью трансформатора напряжение можно снизить до более безопасного уровня по мере приближения к конечному пункту назначения – домам и офисам.

Напряжение постоянного тока было нелегко изменить, поэтому оно оказалось гораздо менее полезным для масштабных операций, так как вам остается выбор либо передавать при низком, неэффективном напряжении, либо отправлять опасно высокие уровни напряжения в дома людей. .

Война токов

Несмотря на обещание, проявленное изобретениями Теслы, Эдисон не был заинтересован в содействии развитию технологии, поэтому Тесла ушел, чтобы начать действовать самостоятельно.Результатом стал ряд патентов, которые он продал в 1888 году Джорджу Вестингаузу, основателю Westinghouse Electric Company.

Компании Westinghouse и Эдисона яростно боролись за выгодные права на электрификацию американских городов в соревновании, получившем название «Война течений». Эдисон начал кампанию по лоббированию, которая пропагандировала опасность переменного тока в попытке предотвратить распространение изобретения Теслы. Чтобы продемонстрировать, что кондиционер может быть смертельным, сотрудники Эдисона изобрели электрический стул переменного тока, который использовался в штате Нью-Йорк для казни осужденных заключенных.Эдисон даже публично продемонстрировал, как убивал бездомных животных электрическим током, используя переменный ток, в своих попытках отвлечь публику от конкурирующей системы.

Конкуренция достигла апогея на Всемирной выставке 1893 года в Чикаго, когда Tesla выиграла контракт на поставку электроэнергии. Решающий удар был нанесен три года спустя, когда Джордж Вестингауз использовал Ниагарский водопад для питания генератора переменного тока, который в 1896 году доставил электричество в Буффало за 26 миль. Таким образом, переменный ток доказал свою полезность и продолжил доминировать в электроэнергетическом секторе, когда появился свет. в домах по всей территории Соединенных Штатов в надежные годы и десятилетия.

Производство переменного и постоянного тока сегодня

В последние десятилетия на рынке появилась технология генерации и передачи постоянного тока высокого напряжения, или HVDC, которая в некоторых случаях работает более эффективно, чем переменный ток, но переменный ток по-прежнему является подавляющим победителем в электрической сети.

Большинство типов электростанций спроектированы на основе тех же основных принципов, что и генератор переменного тока Теслы, создавая переменный ток с помощью вращающегося магнитного поля.Угольные, газовые и атомные станции работают за счет нагрева воды и использования пара для вращения генератора, в то время как гидроэлектростанции и ветряные электростанции используют энергию природы для непосредственного вращения турбин.

Солнечные панели, напротив, вырабатывают постоянный ток. Если электричество подается в сеть или для питания электрической системы дома, его необходимо сначала преобразовать в переменный ток с помощью инвертора. В остальном наиболее распространенными источниками питания постоянного тока являются батареи. Соответственно, постоянный ток намного легче хранить, так как крупномасштабные аккумуляторы быстро распространяются вместе с производством возобновляемой энергии, у постоянного тока есть еще одна возможность закрепиться в электрической сети.

По высоковольтным линиям электропередачи обычно подается электричество переменного тока с напряжением около 345 000 вольт, а по местным линиям электропередачи – около 13 800 вольт, что по-прежнему чрезвычайно опасно для любого, кто вступает в контакт. К тому времени, когда он достигает вашего дома, напряжение понижается с помощью трансформаторов до 120–240 вольт, чтобы вы могли безопасно питать свои электрические устройства и приборы.

Что для вас означают разные типы тока

Как переменный, так и постоянный ток играют важную роль в среднем домохозяйстве.Бытовая техника в вашем доме, например, холодильник, стиральная и посудомоечная машины, используют переменный ток. В домах, которые не подключены к газу, большинство печей, водонагревателей, духовок и сушилок также работают от переменного тока.

Но у постоянного тока есть свои применения. Переменная часть переменного тока происходит быстро – в Соединенных Штатах электроны меняют направление 60 раз в секунду, также известное как 60 Гц. Однако, несмотря на то, что изменение происходит так быстро, каждый раз, когда ток меняет направление, возникают крошечные потери мощности.Это не проблема для лампочек или других приборов, которые рассчитаны на использование переменного тока, но современная чувствительная электроника не справляется даже с неизмеримо короткими перерывами в подаче электроэнергии.

Вот почему многие новые устройства, такие как зарядные устройства для сотовых телефонов, компьютеры и телевизоры, используют постоянный ток, используя адаптеры питания для преобразования переменного тока, поступающего из настенных розеток. Рынок постоянного тока будет продолжать расширяться за счет электромобилей, которые работают на постоянном токе от своих батарей.

Следовательно, хотя Война Токов, возможно, закончилась более 100 лет назад, конкуренция между переменным и постоянным током за власть в нашей повседневной жизни продолжается.

Переменный ток (AC) против постоянного тока (DC), руководство для вас

Вы когда-нибудь задумывались, какие токи проходят по вашим проводам? Это руководство проведет вас через 2 типа токов; Альтернативный ток (AC), постоянный ток (DC) и что все это значит.

В этом руководстве я расскажу о самых важных вещах, начиная с:

Что такое переменный ток и постоянный ток
Различия между переменным и постоянным током
Преобразование переменного тока в постоянный
Используется ли переменный или постоянный ток
Приложения переменного и постоянного тока
Связь с переменным и постоянным током

Переменный ток и постоянный ток

Переменный ток (AC)

Форма тока, которая периодически меняет направление, колеблясь вперед и назад

Постоянный ток (DC)

Форма тока, которая течет только в одном направлении, обеспечивая постоянное напряжение / ток

В чем различия?

	AC	DC
Форма волны произведено	Чаще всего дает синусоидальную волну	При постоянном напряжении / токе возникают горизонтальные волны
Сгенерировано	Генератор, электрический генератор, предназначенный для производства переменного тока	Коммутатор Выпрямитель, преобразует переменный ток в постоянный Батареи за счет выработки в результате внутренней химической реакции
Пригодность для передачи на большие расстояния	Подходит, потери передачи небольшие	Менее подходит, потери при передаче больше, если не достаточно высокое напряжение
Использование	Менее подходит для электронных продуктов, если питание не переключается на постоянный ток через выпрямитель	Подходит для электронных продуктов
Уровень безопасности	Нижний уровень безопасности Переменное напряжение может вызвать попадание тока в тело человека без замкнутого контура	Более высокий уровень безопасности Постоянные токи, обычно встречающиеся в электрических приборах, имеют тенденцию быть более безопасными

Преобразование переменного тока в постоянный?

Хотя переменный и постоянный ток работают по-разному, они не должны работать как отдельная цепь из-за наличия преобразователя переменного тока в постоянный.

Преобразователь называется выпрямителем, где он преобразует входной переменный ток в выходной постоянный ток путем изменения направленного потока тока.

AC vs DC, что использовать?

Передача энергии на большие расстояния:

переменного тока: возможность нарастания напряжения через трансформаторы приводит к меньшему сопротивлению в проводах, что может обеспечить эффективную передачу энергии на большие расстояния
постоянного тока: высокая сложность и стоимость эффективного создания высокого напряжения постоянного тока

Победитель: переменного тока , тот, который выполняет свою работу, если вы хотите передавать мощность на большие расстояния

Легкость использования / простота:

переменного тока: простой в эксплуатации за счет использования проводов и трансформаторов для регулировки напряжения
постоянного тока: невозможность удобного преобразования напряжения из-за необходимости в сложных схемах

Победитель: переменный ток, удобство и гибкость, которые он может принести, сбивают его с толку оппозиция.

Совместимость с электроникой:

AC: Менее совместим с электроникой из-за изменения направления тока.
DC: Более совместим с электроникой, поскольку ток надежно течет в одном направлении.

Победитель: DC, решение для питания вашей электроники.

Применение переменного и постоянного тока

AC

постоянного тока

Муфта: AC и DC

AC и DC также могут называться переменным (емкостным) соединением и прямым соединением.Связь позволяет вам наблюдать напряжения и длины волн источника питания. Каждая форма связи приводит к разным результатам в данных при подключении к осциллографу.

Муфта переменного тока и муфта постоянного тока

Муфта переменного тока	Муфта постоянного тока
Показывать и разрешать прохождение только сигналов переменного тока через соединение	Обеспечивает прохождение сигналов переменного и постоянного тока через соединение
Подходит для следующих датчиков: Микрофоны ICP Акселерометры ICP Тензодатчики (только для упругих или динамических характеристик) ВСЕ преобразователи ICP / IEPE	Подходит для следующих датчиков: Термопары Акселерометр постоянного тока Тензодатчики

Пусковая муфта с:

DSO Nano V3: портативный осциллограф с функцией связи постоянного тока для измерения напряжения

DSO Nano V3 – это простой в использовании и компактный осциллограф, отвечающий основным требованиям пользователей, начиная от лабораторных испытаний в школе, заканчивая электротехникой и т. Д.

Характеристики продукта:

Портативный и легкий
Цветной дисплей
Сохранение и воспроизведение сигналов
6 режимов запуска
Полоса пропускания аналогового сигнала 200 кГц
Полные маркеры измерения и характеристики сигнала
Встроенный генератор сигналов
Доступные аксессуары
Открытый исходный код

Сводка

Выбор между использованием постоянного и переменного тока зависит от цели и требований вашего проекта.Постоянный ток рекомендуется для питания электронных устройств из-за того, что батареи питаются постоянным током. С другой стороны, простота модуляции переменного напряжения по-прежнему не имеет себе равных. С учетом сказанного, оба тока действительно превосходны в своей области, и все сводится к выбору правильного из пользовательского приложения.

Следите за нами и ставьте лайки:

Продолжить чтение

AC и DC: переменный или постоянный ток

Ток (электрический заряд) течет только в одном направлении в случае DC (постоянный ток) . Но в AC (переменный ток) электрический заряд периодически меняет направление. Из-за изменения тока меняется не только ток, но и напряжение.

Дебаты переменного и постоянного тока олицетворяют Войну Curre nts, как ее называют сегодня, в которой два гиганта электроэнергии были вовлечены в конце 1890-х годов. Томас Эдисон, владелец компании Direct Current, был настолько напуган изобретением Теслы, что прибег к ложному обману американцев, чтобы дискредитировать переменный ток.

Но это не помешало Tesla осуществить свою мечту о снабжении США дешевой и высокоэффективной энергией. По сей день мы видим длинные и толстые провода, натянутые между высокими электрическими столбами, как струны гитары. AC занял трон и правил в течение столетия, доминируя в домах, офисах и зданиях до сих пор, когда DC, кажется, постепенно возвращается. Почему AC так хорошо себя чувствовал? И почему DC может вернуться?

Давайте перефразируем эти вопросы.

Почему переменный ток лучше, чем постоянный ток?

Переменный ток – это ток, при котором электроны периодически меняют направление вперед и назад. Он основан на принципах, которые Майкл Фарадей изобрел в 1832 году, когда иллюстрировал свой динамо-генератор.

DC, несмотря на свою известность, имел серьезную проблему – его передача на большие расстояния была затруднена, провода теряли мощность, и его приходилось сужать дополнительными цепями. Более того, повышение или понижение напряжения постоянного тока также требовало сложных схем.

Переменный ток можно было не только легко передавать на большие расстояния, но его также можно было легко преобразовать в более высокие или более низкие значения с помощью трансформаторов.

Трансформатор – это, по сути, намотанный вверх провод, который «увеличивает» или «понижает» величину переменного напряжения. Возможность преобразовывать напряжение таким образом означала, что стало возможно передавать электроэнергию гораздо более эффективно не только между городами, но и по всей стране. Мечта Теслы постепенно воплощалась в реальность.

(Изображение предоставлено Pixabay)

Основным преимуществом переменного тока перед постоянным током была способность транспортировать электричество на большие расстояния, поскольку в 19 веке дома и здания отсекали постоянный ток. В 1893 году компания General Electric была выбрана для поставки электроэнергии постоянного тока на Всемирную выставку в Чикаго, что обошлось в непомерные 554 000 долларов.

Однако вмешался Джордж Вестингауз и пообещал запустить ярмарку всего за 399 000 долларов с помощью переменного тока Tesla. Три года спустя Niagara Falls Power Company, очарованная удобствами AC, предоставила Westinghouse право вырабатывать электроэнергию из Ниагарского водопада и освещать весь Буффало, штат Нью-Йорк.Переменный ток уничтожил постоянный ток раз и навсегда. Затем, несколько десятилетий спустя, родился транзистор .

Почему постоянный ток лучше переменного тока?

В отличие от переменного тока, постоянный ток переключению не подлежит. Нет периодов, и ток течет в одном направлении при постоянном напряжении. Как уже упоминалось, постоянный ток имеет тенденцию терять электричество в виде тепла – свойство, которым Эдисон воспользовался, чтобы зажечь первую лампочку.

Несмотря на недостатки, возраст полупроводников заставил вернуться к постоянному току.Постоянный ток в основном используется для питания электронных устройств, а именно небольших устройств, которые могут работать только в двух состояниях: включенном и выключенном. К ним относятся батареи, светодиоды, транзисторы, нейроны компьютерных технологий и любые другие полупроводниковые устройства.

Электроэнергия постоянного тока вернулась, потому что наше общество полагается на компьютеры, планшеты и портативные устройства, которые постоянно подключены к «облакам». Облака – это в основном компьютеры, формально известные как серверы, которые хранятся в удаленных зданиях для хранения ваших ценных данных.

Сегодня такие компании, как Facebook и Google, опустошают целые здания, чтобы разместить на них серверы, на которых хранятся данные для их постоянно растущего числа пользователей. Управление переменным током, как и постоянным, на таких устройствах довольно сложно, поскольку требует сложных схем. Однако, что наиболее важно, переменный ток теряет свою энергию, хотя и на бесконечно малое время, чего не выдерживают постоянно прожорливые серверы.

Серверные комнаты обычно оборудованы кондиционерами и предназначены для непрерывной работы компьютерных серверов. (Источник изображения: Flickr)

Кроме того, каждый инженер-электрик знает, что потери, накопленные при передаче переменного тока, могут превышать потери, понесенные постоянным током из-за скин-эффекта и емкостной связи, явлений, при которых, поскольку энергия течет по поверхности провода, она поглощается объектами под ним.

Из-за этих сопротивлений передача замедляется, что снижает ее эффективность. Фактически, потери, рассредоточенные в его окрестностях, формируют структуру механизмов беспроводной передачи энергии. Переменный ток излучает часть своей энергии, которую можно удобно сконцентрировать в определенной области, соответствующим образом намотав провод.

Еще одна причина, по которой – и это кажется наиболее важной – DC может вернуться, – это его совместимость с экологически чистыми электронными устройствами. Поскольку все солнечные элементы основаны на полупроводниковых подложках, все они генерируют или работают с постоянным током.DC, возможно, придется вернуться в пользу возобновляемых источников энергии.

Конечно, мы также можем задействовать переменный ток, но для этого потребуются утомительные преобразования из постоянного в переменный с помощью инвертора, а затем снова в постоянный, где 5-20% энергии теряется в виде тепла. Фактически, центры обработки данных, занимающие целые акры, действительно используют эти преобразователи. Тем не менее, они потребляют огромное количество энергии и дополнительные расходы на системы охлаждения для вырабатываемого тепла, что усугубляет их финансовое положение.

Так что лучше, переменный или постоянный ток?

Хотя теперь у нас есть технология для передачи постоянного тока на большие расстояния по сетям, мы по-прежнему используем переменный ток. Переменный ток повышается до более высокого напряжения, чтобы преодолеть сопротивление, и когда мощность достигает пользователя, она понижается и выпрямляется для питания, например, компьютера. Однако эти технологии, как и технологии возобновляемых источников, не только стоят целое состояние, но и их эффективность может быть сомнительной. Да, постоянный ток обеспечивает стабильные выходы, но более высокая эффективность достигается после , устраняя потери.

Хотя потери могут быть меньше, чем потери переменного тока, в игру вступает фактор повышения / понижения.Простота, с которой можно модулировать и передавать напряжение переменного тока, все еще недостижима, поэтому напряжение переменного тока все еще может быть предпочтительным.

Оба источника энергии по-своему превосходны, поэтому решение о том, кто победит, будет зависеть от спорного критерия – игрового поля. Суждение существенно зависит от приложения силы.

Статьи по теме

В настоящее время оба работают в тандеме. Переменный ток течет над нами по проводам.Затем переменный ток преобразуется в постоянный с помощью выпрямителя , такого как адаптер, который есть в вашем зарядном устройстве, для питания бытовых приборов, таких как лампочки, лампы и другие приборы.

The War of Currents , возможно, не так драматичен, как когда-то, но он все еще существует.

Почему постоянный ток не используется в домах: все недостатки

Ответ на вопрос, почему постоянный ток не используется в домах, восходит к внутренним характеристикам постоянного тока и их слабости по сравнению с переменным током (AC).Фактически, переменные токи могут легко передаваться на большие расстояния без больших потерь. Они также более безопасны при прямом контакте при равном напряжении. В этой статье мы пытаемся изучить этот вопрос.

Характеристики постоянного и переменного тока

Электричество определяется как ток электронов в проводнике, таком как провод. Поток электроэнергии устанавливается двумя способами, включая переменный и постоянный ток. Принципиальная разница между переменным и постоянным токами заключается в направлении движения электронов.

DC означает постоянный ток. Постоянный ток определяется как однонаправленный ток электричества. В постоянном токе электроны перемещаются из зоны отрицательного заряда в зону положительного заряда без какого-либо изменения направления. Это состояние несмотря на переменные токи, при которых ток может двигаться в обоих направлениях. Постоянный ток может проходить как через проводящие, так и через полупроводниковые материалы.

В постоянном токе сила тока изменяется со временем, но направление тока остается неизменным. Согласно определению, постоянный ток – это ток, полярность которого никогда не меняется.

символов переменного и постоянного тока (Ссылка: quora.com )

Переменный ток – это поток заряда, который периодически меняет свое направление. Следовательно, уровень напряжения меняется вместе с током. Переменный ток – это тип тока, который используется для передачи энергии в места, где люди живут или путешествуют, например, дома, промышленные предприятия или другие здания.

Генератор переменного тока вырабатывает переменный ток. В магнитном поле индуцированный ток течет по петле из прядильной проволоки.Вращение проволоки осуществляется разными способами, например, от любых турбин (ветряных, водяных, паровых и т. Д.).

Из-за того, что провод закручивается и периодически проникает в различные магнитные поля, напряжение и ток внутри провода чередуются. Следовательно, ток может иметь разные формы, такие как синусоидальная, квадратная, треугольная или другие формы волны. Наиболее распространенной формой тока является форма синуса.

Синусоидальная форма переменного напряжения выражается следующим уравнением.

V \ left (t \ right) = V_p {\ mathrm {sin} \ left (2 \ pi ft + \ mathrm {\ Phi} \ right) \}

V (t) – это напряжение, которое является функцией времени, а V _p – амплитудой. Переменная f – частота волны. Кроме того, независимой переменной является t . Наконец, Φ – это фаза синусоидальной волны.

Например, аккумулятор использует постоянный ток для передачи тока в электрическую цепь, в которой он присутствует.В аккумуляторной системе электрическая энергия вырабатывается из химической энергии, хранящейся в батарее. При подключении аккумулятора к электрической цепи обеспечивается постоянный ток заряда от отрицательного полюса аккумулятора к положительному.

На следующем рисунке показана разница между формами сигналов постоянного и переменного тока.

осциллограмм переменного и постоянного тока (Ссылка: elprocus.com )

постоянного и переменного тока можно преобразовать друг в друга. Инвертор используется для преобразования постоянного тока в переменный, а выпрямитель используется для преобразования переменного тока в постоянный.

Объяснение причины, почему ток постоянного тока C равен N или U sed в H omes

Как правило, первичный источник постоянного тока генерируется батареями, электрохимические или фотоэлектрические элементы. Однако наиболее предпочтительным в мире является AC. В соответствии с этим сценарием переменный ток преобразуется в постоянный.

Переменный ток обычно применяется в системах распределения электроэнергии по разным причинам.Самая значимая причина – готовность перейти с одного напряжения на другое. Сделать это с помощью DC значительно сложнее и дороже. Таким образом, чтобы преобразовать постоянный ток, переменный ток генерируется электронными схемами, а затем преобразовывается с помощью трансформатора и выпрямителя в постоянный ток.

Процесс преобразования переменного тока в постоянный происходит последовательно. Сначала в блоке питания есть трансформатор, который позже преобразуется в постоянный ток с помощью выпрямителя. Он ограничивает реверсирование тока, а фильтр используется для удаления пульсаций тока на выходе выпрямителя.

Огромное количество энергии переменного тока может быть преобразовано практически в любое желаемое напряжение с очень небольшой потерей энергии с использованием электрического трансформатора, включая катушки с соединенными генерируемыми магнитными полями. 2

Для уменьшения потерь энергии важно поддерживать на низком уровне как сопротивление, так и электрический ток.Более низкий ток значительно важнее сопротивления из-за экспоненциального влияния на потери.

Мощность рассчитывается путем умножения вольт на амперы.

P = VI

Таким образом, для удельной мощности напряжение должно быть высоким, когда ток остается низким. В следующем уравнении числитель дроби постоянный, но знаменатель становится больше, поэтому произведение дроби уменьшается.

V = \ frac {P} {I}

Огромные трансформаторы используются в линиях электропередачи для управления высокими значениями напряжения с целью минимизации потерь.

Однако высокое напряжение небезопасно, особенно для жизни человека, поэтому вводить ток высокого напряжения в дом – недопустимое действие.

Затем мощность переменного тока быстро и эффективно преобразуется в почти безопасное напряжение на местных трансформаторах по месту жительства. Сделать это с DC не так просто и дешево.

Электрогенератор для дома (Ссылка: windows2universe.org )

Итак, здесь мы можем обобщить все причины, по которым постоянный ток не используется в домах.

Функционально напряжение постоянного тока не может перемещаться очень далеко, если оно не начинает терять энергию.
Переменный ток надежно передается на большие расстояния в городах и генерирует больше энергии.
Постоянный ток более вреден, чем переменный, для того же напряжения, поскольку его проблематично высвободить при прикосновении, так как напряжение не превышает нуля. Мышцы сокращаются с постоянной силой в случае постоянного тока.
Электролитическая коррозия более вероятна при постоянном токе, чем при переменном токе.
Дуги постоянного тока гаснут не так быстро, потому что напряжение не проходит через ноль.
Асинхронные двигатели переменного тока несложно создать и сохранить. Двигатели постоянного тока нуждаются в коммутаторе и щетках или сложной электронной системе переключения.
С помощью трансформатора переменный ток можно легко преобразовать из высокого напряжения в низкое и наоборот. Таким образом, замечательным преимуществом переменного напряжения перед постоянным является повышение и понижение напряжения в зависимости от требований.
Производство переменного тока и связь могут выполняться с использованием меньшего количества подстанций, чем постоянного тока.
Если человеческое тело поражено переменным током, переменный ток входит в человеческое тело и выходит из него через определенные промежутки времени. Однако постоянный ток постоянно доставляет неудобства человеческому организму.
Место, окруженное переменным током больше постоянного.

Передача электроэнергии высокого напряжения на большие расстояния (Ссылка: peoi.org )

Сравнение приложений переменного и постоянного тока

Переменный ток в основном используется в отрасли производства и транспортировки электроэнергии. AC обеспечивает электричеством почти каждое домашнее хозяйство по всему миру. ДК в основном не применяется для этих целей по ряду причин. Например, выделение тепла из-за больших потерь мощности по сравнению с переменным током, более значительных опасностей возникновения пожара, больших затрат и проблем, связанных с преобразованием высокого напряжения и низкого тока в низкое напряжение и высокий ток с помощью трансформаторов.

Переменный ток – более популярный ток в электродвигателях, машинах, преобразующих электрическую энергию в механическую.Постоянный ток часто встречается в устройствах, содержащих батареи, которые заряжаются путем подключения адаптера переменного тока к постоянному току в розетку или с помощью кабеля USB для зарядки. Примеры включают мобильные телефоны, фонарики, современные телевизоры и гибридные автомобили.

В Китае был реализован проект, согласно которому по линиям электропередачи постоянного тока подается энергия в дома с меньшими потерями энергии, чем по линиям переменного тока. Это показывает, что использование постоянного тока в домашних условиях становится все более популярным. Кроме того, компания Siemens установила линию постоянного тока высокого напряжения (HVDC) протяженностью 65 миль.Такие проекты могут беспрецедентно использовать возобновляемые источники энергии.

Тем не менее, хотя более высокие напряжения постоянного тока обычно вызывают более опасную передачу энергии и мониторинг сетей постоянного тока может быть сложной задачей, большие напряжения переменного тока могут быть снижены до более надежных уровней, когда они передаются от электростанции.

Заключение

С учетом всех вышеперечисленных описаний эксперты тестируют и представляют самый простой способ передачи энергии. Передача энергии переменным током зарекомендовала себя неоднократно.Кроме того, напряжение постоянного тока достигает точки, которая больше не считается неэффективным методом. Однако переменное напряжение по-прежнему остается самым надежным способом подачи энергии.

Разница между питанием постоянного и переменного тока | Тех

(опубликовано 12 августа 2021 г.)

Электроэнергия бывает двух видов: постоянного и переменного тока.

Есть два метода электрического тока. Это постоянный ток (DC) и переменный ток (AC).
Постоянный ток – это метод, при котором электричество всегда течет в определенном направлении по сравнению с потоком река.Он относится к потоку электричества, полученному от батарей, батарей, солнечных элементов и т. Д.
С другой стороны, переменный ток (AC) – это метод, при котором положительная и отрицательная стороны постоянно периодически переключается, и соответственно меняется направление потока электричества. Это поток электричество, полученное от генератора или розетки. Электроэнергия, производимая на электростанциях и отправляемая в дома, также передается как переменный ток.
На схеме ниже показан поток электроэнергии постоянного и переменного тока.

В постоянном токе напряжение всегда постоянно, а электричество течет в определенном направлении. Наоборот, в переменном токе напряжение периодически меняется с положительного на отрицательное и с отрицательного на положительный, и направление тока также периодически меняется соответственно.
В постоянном токе напряжение всегда постоянно, а электричество течет в определенном направлении. Наоборот, в переменном токе напряжение периодически меняется с положительного на отрицательное и с отрицательного на положительный, и направление тока также периодически меняется соответственно.

Характеристики блока питания постоянного тока

Постоянный ток, при котором электричество всегда течет в постоянном направлении, имеет следующие достоинства и недостатки.

Преимущества

Нет опережения или задержки в цепи
Реактивная мощность не генерируется
Может хранить электроэнергию

Недостаток

Прерывание тока затруднено
Трудно преобразовать напряжение
Сильный электролитический эффект

В переменном токе направление тока постоянно меняется. Поэтому, когда конденсатор или индуктор включен в цепь, например, есть задержка или опережение тока, протекающего в нагрузку в зависимости от поведения напряжения.
Однако при постоянном токе напряжение и направление тока всегда постоянны, поэтому поведение конденсаторов и катушек также всегда постоянна. Следовательно, в округе Колумбия нет опережения или задержки в схема.
При переменном токе (AC) направление тока переключается, поэтому не все электричество проходит через нагрузка, и некоторая мощность генерируется просто перемещаясь туда и обратно между нагрузкой и источником питания.Этот называется реактивной мощностью.
При постоянном токе все электричество проходит через нагрузку, потому что ток всегда протекает с постоянным током. направление. Это изображение выталкиваемого гребешка. Следовательно, реактивная мощность не генерируется и мощность можно эффективно использовать.
Еще одним преимуществом постоянного тока является то, что он может накапливаться в батареях, батареях, конденсаторах и т. Д.

С другой стороны, у постоянного тока тоже есть свои недостатки.Один из них – это то, что трудно прервать электрический ток. Поскольку к постоянному току всегда прикладывается постоянное напряжение, особенно при высоком напряжении, в момент прерывания могут возникнуть такие проблемы, как дуга (искры), или может возникнуть риск поражения электрическим током. в окрестностях.
В случае переменного тока, когда напряжение переключается с положительного на отрицательное или с отрицательного на положительное, напряжение на мгновение падает до нуля. Если вы стремитесь к моменту, когда напряжение низкое, вы можете прервать ток безопаснее, чем с постоянным током.
Кроме того, при преобразовании постоянного напряжения необходимо один раз преобразовать его в переменный, а затем снова обратно в постоянный. Для этого По этой причине оборудование для преобразования постоянного напряжения больше и дороже, чем переменного тока.
Еще одним недостатком постоянного тока является сильная коррозия подземных труб и изоляторов, необходимых для передача энергии. Поскольку электричество всегда течет в одном и том же направлении на постоянном токе, коррозия передачи энергии оборудования увеличивается из-за электростатической индукции и электрической коррозии.
Это постоянный ток, который выходит из хранимых предметов, таких как батареи, батареи и конденсаторы. Следовательно, продукты с питанием от батареек совместимы с постоянным током.
С другой стороны, в обычном доме источником питания является переменный ток, но то, что используется в электронных устройствах. например, компьютеры и бытовая техника, например телевизоры, имеют постоянный ток. Для запуска таких устройств необходимо установить кондиционер от розетка преобразуется в постоянный ток с помощью конденсаторов и других устройств.
Однако в центрах обработки данных, где в основном используется постоянный ток, использование источников питания постоянного тока продвигается, чтобы для уменьшения потерь при преобразовании переменного тока в постоянный.

Характеристики блока питания переменного тока

AC с его циклическим положительным и отрицательным напряжением имеет следующие преимущества и недостатки.

Преимущества

Меньше потери мощности из-за передачи высокого напряжения
Легко трансформируется
Легко отключить при подаче электроэнергии
Не нужно беспокоиться о положительном и отрицательном напряжении

Недостатки

Требуется более высокое напряжение, чем заданное напряжение
Под воздействием катушек и конденсаторов
Не подходит для передачи на сверхдальние расстояния

Особенно при передаче мощности на большие расстояния, например, от электростанции в городскую зону, очень высокое напряжение 600000 В (вольт) используется для повышения эффективности передачи. Это связано с тем, что потери мощности намного больше, когда мощность передается при низком напряжении.
Это связано с тем, что когда электричество подается на провод той же длины (сопротивления) в течение того же времени, выделяется тепло пропорционально квадрату тока. Поскольку тепло – это энергия, которая ускользает, это потеря мощности.
Например, если вам нужна мощность 3000 Вт (ватт), при напряжении 100 В вам потребуется ток 30 А (амперы), а при напряжении 1000 В вам потребуется всего 3 А.
Другими словами, если напряжение увеличивается в 10 раз, величина тока будет уменьшена до 1/10, а результирующая потеря мощности может быть уменьшена до 1/100 или квадрата 1/10.По этой причине для передачи на большие расстояния используются очень высокие напряжения.
Конечно, напряжение как таковое нельзя использовать в домах и офисах. Подача напряжения составляет 100000 В для крупных заводов, 6600 В для зданий и 200 или 100 В для домов и офисов.
Следовательно, напряжение, подаваемое с электростанции, необходимо снизить в соответствии с регионом или местоположением.
По сравнению с постоянным током, переменный ток может быть легко преобразован трансформаторами с использованием трансформаторов, что делает его более подходящим для электроснабжения в качестве инфраструктуры.

Еще одно преимущество переменного тока состоит в том, что его легко отключить во время подачи питания, поскольку время, в которое напряжение падает до нуля, приходит периодически.
Его также можно использовать, не различая положительный и отрицательный, как бытовой блок питания (розетку), что упрощает подключение и работу устройств.
С другой стороны, переменный ток требует более высокого напряжения, чем заданное напряжение для требуемого количества тепла, потому что значение напряжения всегда меняется, и бывают моменты, когда напряжение падает до нуля.
Форма волны переменного напряжения синусоидальная, а максимальное напряжение в √2 раз больше рабочего значения. Характеристики изоляции и характеристики оборудования должны быть выше действующего значения.
Другой характеристикой переменного тока является то, что на него сильно влияют катушки и конденсаторы. Катушки и конденсаторы генерируют напряжения, которые заставляют ток течь в направлении, противоположном направлению тока, вызывая опережение или запаздывание тока в цепи.
Электроэнергия, вырабатываемая и отправляемая на электростанцию, представляет собой переменный ток.На электростанции одновременно посылаются три волны переменного тока, причем форма волны переменного тока смещена на 120 градусов. Этот вид электричества называется трехфазным переменным током.

Есть два типа переменного тока: однофазный и трехфазный. Трехфазный переменный ток используется в первую очередь для передачи электроэнергии высокого напряжения. Когда он подается в бытовую розетку, он преобразуется в одну фазу вместе с преобразованием напряжения.
AC используется в общих источниках питания (розетках) и используется в двигателях, не требующих деликатного управления, таких как пылесосы и вентиляторы.
С другой стороны, двигатели для кондиционеров, стиральных машин, холодильников и т. Д. Не используют мощность переменного тока как таковую, а используют инверторы для точного управления.

Соответствующие технические знания

Разница между переменным и постоянным током (ток и напряжение)

Разница между переменным током (переменный ток) и постоянным током

Переменный ток (переменный ток) и Постоянный ток (постоянный ток) – это два типа электрических токов, сосуществующих в нашей повседневной жизни.Оба они используются для подачи питания на электрические устройства. Но они очень разные. Розетки в нашем доме обеспечивают питание переменного тока, а батареи обеспечивают питание постоянного тока. Мы не можем подключить устройство постоянного тока к розетке переменного тока (ну, мы можем, но это не будет работать, и в худшем случае оно взорвется). Причина в различии их поведения и того, как они влияют на цепи.

Рис. 1 Разница между переменным и постоянным током

В этой статье мы кратко обсудим разницу между переменным током (AC) и постоянным током (DC) , но сначала давайте обсудим переменного тока и постоянный ток .

Электрический ток

Электрический ток – это движение или поток свободных электронов в проводящем материале под действием разности потенциалов. Материал, содержащий свободные электроны, называется проводником, и он используется для проведения электрического тока.

Свободные электроны, существующие в материале, возбуждаются при приложении напряжения или разности потенциалов, и они текут в определенном направлении, то есть от высокого потенциала к низкому.Высокий потенциал или напряжение обозначается положительным знаком (+), а низкий потенциал обозначается отрицательным знаком (-), и они формируют полярность электрического тока.

В зависимости от направления движения электрона или электрического тока он подразделяется на два основных типа; Переменный ток (AC) и Постоянный ток (DC)

Переменный ток (AC)

Когда направление электрического тока периодически меняет направление, говорят, что это переменного тока . Поскольку направление тока периодически меняется, полярность напряжения также меняется на противоположную, т.е. высокий потенциал (+) и низкий потенциал (-) меняются местами. Поэтому переменный ток обозначается знаком волны (~). Количество раз, когда электрический ток меняет свое направление за одну секунду, называется его частотой и обычно составляет 50 Гц (Европа) или 60 Гц (США).

Поколение

Когда катушка или проволочная петля помещаются в переменное магнитное поле, в катушке индуцируется электрический ток.Этот принцип применяется в устройствах, называемых генераторами переменного тока, которые используются для генерации переменного тока.

Генератор состоит из катушки, которая вращается (с помощью любых средств, таких как водяная или паровая турбина) внутри стационарного магнитного поля. Вращение катушки изменяет силовые линии магнитного поля, воздействующие на катушку; поэтому в катушке индуцируется электрический ток. Поскольку вращающаяся катушка меняет полярность магнитного поля, электрический ток и напряжение, индуцируемые в катушке, периодически меняют свое направление.

Формы сигналов

Величина переменного тока и напряжения непрерывно изменяется во времени. Он колеблется между своей максимальной пиковой точкой и своей минимальной пиковой точкой вдоль общей контрольной точки. Результирующая форма волны может быть синусоидальной, прямоугольной, треугольной, зубчатой и т. Д. Наиболее распространенной формой волны переменного тока, которую мы используем в наших домах, является синусоидальная волна.

Частота и фаза

Мы уже знаем, что переменный ток имеет определенную частоту, и мы знаем, что частота влияет на реактивное сопротивление конденсатора и катушки индуктивности.Следовательно, переменный ток вносит в цепь реактивное сопротивление. Реактивное сопротивление вызывает разность фаз между волнами напряжения и тока. Мы также можем сказать, что по этой причине коэффициент мощности присутствует только в системах переменного тока. Поскольку коэффициент мощности определяется как cos (θ), где θ – это разность фаз между формой волны напряжения и формой волны тока

Разность фаз – это разность относительно временного сдвига между двумя волнами переменного тока. В таких случаях величина одной волны отстает от величины другой волны.Это вызывает потерю мощности в цепи. Чтобы обеспечить полную мощность нагрузки, переменное напряжение и ток должны быть синхронизированы (или синфазны). Таким образом, коэффициент мощности колеблется от cos 0 ° (коэффициент мощности = 1, разность фаз 0 °) до cos 90 ° (коэффициент мощности = 0, разность фаз 90 °).

Формулы переменного тока, напряжения, сопротивления и мощности

Переменный ток

Однофазные цепи переменного тока

I = P / (В x Cosθ)
I = (В / Z)

Трехфазные цепи переменного тока

Напряжение переменного тока

Однофазные цепи переменного тока

В = P / (I x Cosθ)
В = I / Z

Трехфазные цепи переменного тока

Сопротивление переменному току

Z = √ (R ² + X _L ²)… В случае индуктивной нагрузки
Z = √ (R ² + X _C ²)… In случай емкостной нагрузки
Z = √ (R ² + (X _L – X _C) ²… В случае как индуктивной, так и емкостной нагрузки.

Питание переменного тока

Однофазные цепи переменного тока

P = V x I x Cosθ (в однофазных цепях переменного тока)

Трехфазные цепи переменного тока

Активная мощность

P = √3 x V _L x I _L x Cosθ (в трехфазных цепях переменного тока)
P = 3 x V _Ph x I _Ph x Cosθ
P = √ (S ² – Q ²)
P = √ (VA ² – VAR ²)

Реактивная мощность

Q = VI Sinθ
VAR = √ (VA ² – P ²)
kVAR = √ (kVA ² – kW ²)

Полная мощность

S = √ (P + Q ²)
kVA = √kW ² + kVAR ²
8

Комплексная мощность

S = VI
S = P + jQ… (In дуктивная нагрузка)
S = P – jQ… (емкостная нагрузка)

Где

I = ток в амперах (A)
V = напряжение в вольтах (В)
P = мощность в ваттах (Вт)
R = сопротивление в Ом (Ом)
Cosθ = R / Z = коэффициент мощности
Z = импеданс = сопротивление цепей переменного тока
I _Ph = фазный ток
I _L = линейный ток
V _Ph = фазное напряжение
V _L = линейное напряжение
X _L = индуктивное реактивное сопротивление = 2πfL… где L = индуктивность в Генри.
X _C = емкостное реактивное сопротивление = 1 / 2πfC… где C = емкость в фарадах.

Постоянный ток (DC)

Тип электрического тока, направление которого не меняется, называется постоянным током или DC. Это однонаправленный ток, который течет только в одном направлении и, в отличие от переменного тока, не течет в обратном направлении. Поскольку направление тока не меняет полярность его напряжения также не меняют. Следовательно, постоянный ток всегда обозначается положительным (+) и отрицательным (-). Маркировка

Поколение

Постоянный ток может генерироваться разными способами.Тот же метод генерации переменного тока можно использовать для генерации постоянного тока, подключив устройство, называемое коммутатором. Коммутатор – это вращающееся устройство, обеспечивающее однонаправленность тока.

Постоянный ток обычно генерируется с помощью батарей и элементов. Батареи содержат химическое вещество, которое при химической реакции выделяет электроны и подает их в электрическую цепь.

Переменный ток также можно преобразовать в постоянный с помощью устройства, называемого выпрямителем.

Форма волны

У постоянного тока нет определенной формы волны, потому что он течет только в одном направлении. Если вы подключите постоянный ток к осциллографу, он покажет прямую линию. Однако, если напряжение пульсирует, скажем, в цифровой схеме, которая работает исключительно на постоянном напряжении, форма сигнала может выглядеть как последовательность импульсов или прямоугольные волны. Но форма волны никогда не опускается ниже 0 В.

Формулы постоянного тока, напряжения, сопротивления и мощности

Постоянный ток

Постоянное напряжение

В = I x R
В = P / I
В = √ (P x R)

Сопротивление постоянному току

Питание постоянного тока

Где

I = ток в амперах (A)
V = напряжение в вольтах (В)
P = мощность в ваттах (Вт)
R = сопротивление в Ом (Ом)

Хранение и преобразование между переменным и постоянным током

В повседневной жизни нам нужны оба типа электрического тока. Цифровые устройства, такие как смартфоны, ноутбуки, компьютеры и т. Д., Работают от постоянного тока, в то время как наши домашние и кухонные приборы, такие как вентиляторы, лампы, микшеры и т. Д., Работают от переменного тока.

Переменный и постоянный ток взаимозаменяемы. Их можно легко преобразовать из одной формы в другую. Устройство, которое преобразует AC в DC , называется Rectifier , а устройство, которое преобразует DC в AC , называется Inverter . Мы используем их оба для преобразования между источниками питания в соответствии с нашими потребностями.

Розетки в нашем доме обеспечивают питание переменного тока, но когда нам нужно запитать устройство постоянного тока с помощью той же розетки, мы используем выпрямитель (например, блок питания в ПК или адаптер питания в кабеле ноутбука). Это помогает нам использовать один и тот же источник питания для питания обоих типов устройств. И мы также можем использовать источник постоянного тока для аккумуляторов для питания устройств переменного тока с помощью инверторов.

Но есть ограничение переменного тока, то есть электрический ток может сохраняться только тогда, когда он находится в форме постоянного тока.Следовательно, переменный ток преобразуется в плавный постоянный ток перед зарядкой аккумулятора, например, в мобильных телефонах.

Зарядное устройство обеспечивает мобильность и возможность беспроводной связи для устройства. Он также используется в качестве аварийного резервного питания в суровых условиях для питания важного оборудования, такого как больницы и т. Д.

Преобразование и передача напряжения

Линии передачи испытывают потери мощности (I ² R) в виде тепла из-за величине тока, протекающего через них.Чтобы уменьшить ток, мы увеличиваем напряжение, чтобы поддерживать ту же мощность (P = I * V).

В переменном токе напряжения можно легко преобразовать между высоким и низким напряжением с помощью устройства, называемого трансформатором . Мы используем повышающие трансформаторы на генерирующих станциях для повышения напряжения для передачи на большие расстояния. Кроме того, с помощью понижающего трансформатора , который обычно устанавливается на опорах электросети, те же самые напряжения снижаются до безопасного уровня для домашнего или коммерческого использования.

Потери при высоковольтной передаче постоянного тока очень малы, и для этого требуется только два провода, но его обслуживание и преобразование между высоким и низким напряжением очень дорого, поэтому он никогда не применялся. Напряжение постоянного тока опасно, чем переменное, потому что переменное напряжение колеблется, а постоянное – это постоянный поток тока, и он никогда не отпустит вас.

Основные различия между переменным и постоянным током (напряжение и ток)

В следующей таблице показано сравнение и основные различия между переменным током «AC» и постоянным током «DC».

Характеристики	Переменный ток – переменный ток	Постоянный ток – постоянный ток
Определение	Электрический ток, который периодически течет вперед и назад.	Электрический ток, который течет только в прямом направлении
Символ
Направление тока	Он является двунаправленным, то есть может течь как в прямом, так и в обратном направлении.	Он однонаправлен и течет только в одном направлении, т.е. вперед
Напряжение и ток	Ток и напряжение непрерывно изменяются.	Ток и напряжение постоянны.
Полярность	В переменном токе нет полярности, потому что он колеблется.	Имеется фиксированная полярность постоянного тока, отмеченная положительным (+) и отрицательным (-) знаками.
Перестановка клемм или полярность	Перестановка клемм источника не повлияет на схему.	Перестановка клемм источника может повредить схему.
Частота	Частота переменного тока обычно составляет 50 или 60 Гц	Частота постоянного тока равна 0.
Комплексное сопротивление	Переменный ток вносит в цепь реактивное сопротивление, поэтому возникает комплексное сопротивление.	Цепь постоянного тока имеет чисто резистивные нагрузки. Таким образом, полное сопротивление является чисто резистивным.
Коэффициент мощности	Коэффициент мощности переменного тока всегда равен или находится в диапазоне от 1 до 0.	Частота равна 0, поэтому коэффициент мощности всегда равен 1.
Поколение	Переменный ток генерируется с помощью генератора переменного тока.	Он генерируется с помощью коммутатора с генератором, солнечных батарей и химической реакции в батареях и элементах.
Форма волны	Переменный ток может быть синусоидальной, квадратной, треугольной, зубчатой и т. д.
Преобразование	Выпрямитель используется для преобразования его в постоянный ток	Инвертор используется для преобразования его в переменный ток
Хранение	Не может храниться	Его можно напрямую хранить.
Передача	Есть некоторые потери при передаче на большие расстояния.	Имеет очень низкие потери при передаче высокого напряжения на большие расстояния.
Линии передачи	Для передачи требуется минимум 3 отдельных проводника	Для передачи требуется только 2 проводника
Стоимость передачи и техническое обслуживание	Это дорого, но обслуживание и преобразование напряжения проще чем DC	Это дешевле, но его обслуживание довольно опасно и дороже, чем AC
Опасность	Переменный ток менее опасен, чем постоянный ток, потому что он достигает 0 В через определенные промежутки времени. Больше новостей Навигация по записям Клей вместо пайки: Есть ли какой-нибудь токопроводящий клей для проводов вместо пайки? Цветомузыка на тиристорах: Цветомузыка на тиристорах своими руками. Цветомузыка на мощных светодиодах со стробоскопом Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти: Рубрики Интересн Интересные факты Новинки Новые Передатчик Передатчики Примеры схем Простые Разное Советы Схем Схемы Электрон Электроника © 2019 «Tree of life» — Производство и продажа аксессуаров для iPhone * iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle и iPod touch являются торговыми марками компании Apple Inc, зарегистрированными в США и других странах. Apple Store является торговой маркой компании Apple Inc. PhotoFast является зарегистрированной торговой маркой компании PhotoFast Company Limited. Вступайте в клуб любителей

Постоянный ток dc или ac: Что означает AC и DC на панели мультиметра?

КАК: Переменный ток (AC) против постоянного тока (DC): что нужно знать

Что такое электричество, во всяком случае?

Разница между AC и DC

Что такое AC и DC?

РАЗНИЦА МЕЖДУ ПЕРЕМЕННЫМ ТОКОМ (AC) И ПОСТОЯННЫМ ТОКОМ (DC) | СРАВНИТЕ РАЗНИЦУ МЕЖДУ ПОХОЖИМИ ТЕРМИНАМИ – ТЕХНОЛОГИЯ

Разница между переменным и постоянным током

Dc и ac напряжение. Разница между переменным и постоянным током

Постоянная составляющая тока и напряжения.

Отличие постоянного тока от переменного

Параметры постоянного тока и напряжения

Причины непостоянства

Основные характеристики тока

DC составляющая

Постоянная DC

Изменяющаяся компонента

Видео

Рекомендуем также

AD4 DC User Guide

Соединения питания

Режимы и значки работы

Отслеживание состояния питания постоянного тока

Схема разъемов, разъем постоянного тока на 4-контактный разъем XLR

Диапазон входного напряжения постоянного тока

Максимальный входной постоянный ток

Режимы защиты

Тип разъема

Различия AC и DC ксенона

Вступительная часть о ксеноне AC и DC

Комплекты блоков розжига DC: принцип розжига лампы

Комплекты блоков розжига AC: принцип розжига лампы

Сравнительная характеристика блоков АС и DC

Будьте бдительны!

Сварочный ток и полярность. ACϟDС – ООО «ЦСК»

Что такое полярность?

Что такое переменный (AC) и постоянный (DC) ток?

Чем переменный и постоянный ток различаются при сварке?

Что такое прямая и обратная полярность постоянного тока (DC)?

Война токов: мощность переменного тока и постоянного тока

Мощность переменного тока и постоянного тока и война токов

Истоки постоянного тока

Повышение переменного тока

Война токов

Производство переменного и постоянного тока сегодня

Что для вас означают разные типы тока

Переменный ток (AC) против постоянного тока (DC), руководство для вас

В чем различия?

AC

Муфта: AC и DC

Муфта переменного тока и муфта постоянного тока

Пусковая муфта с:

Сводка

Продолжить чтение

AC и DC: переменный или постоянный ток

Почему переменный ток лучше, чем постоянный ток?

Почему постоянный ток лучше переменного тока?

Так что лучше, переменный или постоянный ток?

Почему постоянный ток не используется в домах: все недостатки

Разница между питанием постоянного и переменного тока | Тех

Электроэнергия бывает двух видов: постоянного и переменного тока.

Характеристики блока питания постоянного тока

Преимущества

Недостаток

Характеристики блока питания переменного тока

Преимущества

Недостатки

Соответствующие технические знания

Разница между переменным и постоянным током (ток и напряжение)

Разница между переменным током (переменный ток) и постоянным током

Формулы переменного тока, напряжения, сопротивления и мощности

Формулы постоянного тока, напряжения, сопротивления и мощности

Больше новостей

Добавить комментарий Отменить ответ
